для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно.

Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться.

Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
Это самый тихий клапан — эластичная мембрана, но не слишком надежный
Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.

С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной.

Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе.

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан

Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

Пластика.
Тонкой оцинкованной стали.
Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
Просверлить в решетке отверстия для крепления к стене.
Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

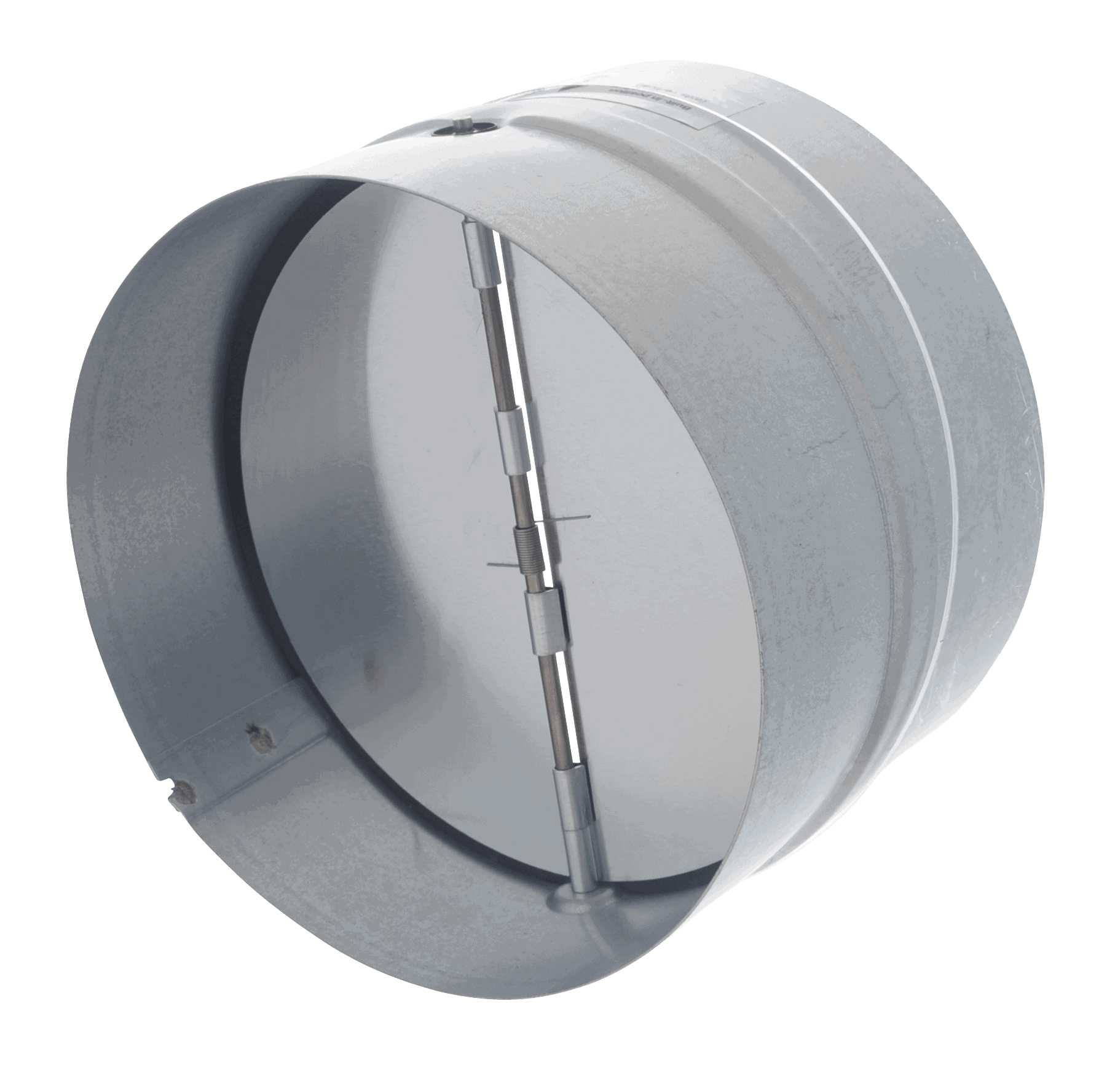

Обратный клапан круглого сечения из оцинкованной стали

по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

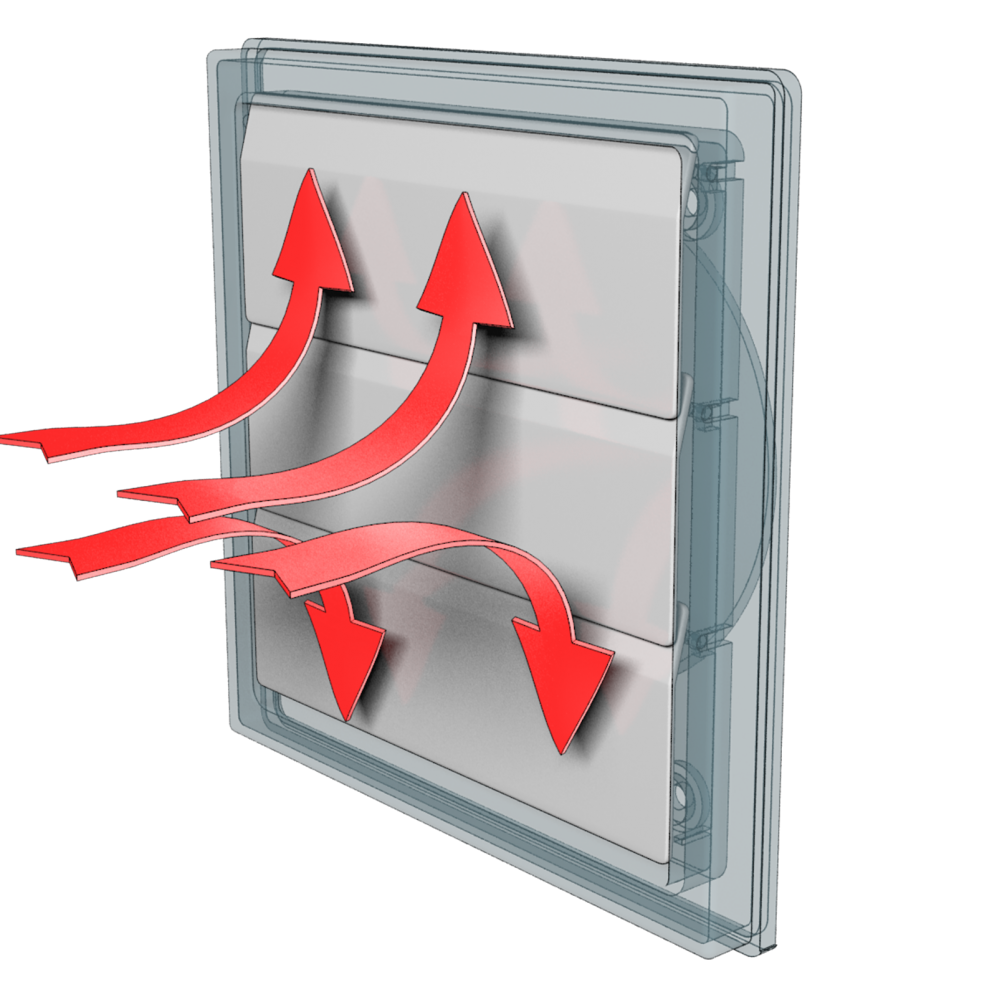

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система — в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 125	Вентс КО 125	125 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 150	Вентс 150	150 мм	лепестковый	круглое	металл

Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Для чего нужен обратный клапан в вентиляции

Главная » Блог » Для чего нужен обратный клапан в вентиляции

▷ Для чего нужен обратный клапан в ВЕНТИЛЯЦИИ

Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадает в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

Виды обратных клапанов

Гравитационные — не требуют дополнительного источника энергии для работы.
Принудительные — работают от электричества.

Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

Форма клапана

Клапаны имеют различные формы. Наиболее распространенные:

Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

Предназначение обратного вентиляционного клапана

Даже самые первые вентиляционные системы имели хоть и примитивный, но все же эффективный обратный клапан для вентиляции. Он решал многие проблемы. С тех пор до сегодняшнего дня его конструкция только совершенствовалась, но предназначение оставалось неизменным.

Клапаны с подпружиненными лопастями серии RSK

Обратный клапан (ОК) позволяет системе вентиляции работать максимально эффективно. Он предотвращает:

попадание внутрь помещения холодного воздуха извне;
эффект «обратной тяги»;
попадание внутрь помещения мелких механических частиц, что способно засорить систему и даже вывести ее из строя;
появление неприятного запаха с улицы;
проникновение внутрь помещения «лишней» влаги.

Если рассматривать вопрос пользы, то заметно, что этот элемент системы вентиляции крайне нужен. Можно обойтись без него, как утверждают некоторые, но тогда вся система вентилирования будет работать, мягко говоря, не эффективно. Также пренебрежение (ОК) повлияет на исправность системы: влага и пыль причинят вред обязательно при проникновении внутрь в шахты вентиляции.

Конструкция и разновидности

Любой (ОК) работает по схеме увеличения или уменьшения диаметра шахты, по которой совершается путь воздуха. Увеличивая диаметр, (ОК) способствует притоку или оттоку большего объема воздуха и наоборот.

На сегодняшний день инженерные разработки подарили миру несколько разновидностей (ОК). Существуют автоматические клапана, которые управляются с помощью микросхем с минимальным вмешательством человека. Также есть более простые конструкции, где регулировка подачи воздуха в нужном направлении осуществляется вручную.

Схема вентиляции с обратным клапаном

Существуют ОК-жалюзи – так называемая инерционная решетка с обратным клапаном: конструкции построена таким образом, что воздух проникает только в одном направлении. Такие элементы применяются при вытяжном вентилировании. Также есть конструкции (ОК), где сам клапан представлен в виде квадратной или круглой пластины, которая может перекрывать канал хода воздуха как полностью, так и частично.

Такие устройства менее надежны, так как в закрытом состоянии края пластины практически соприкасаются с шахтой, что в зимнее время может повлечь обледенение. В таком случае желательно позаботиться о легком доступе к (ОК), чтобы исправить ситуацию.

В зависимости от установки (ОК) делятся на горизонтальные и вертикальные. Круглая или прямоугольная конструкция – это определяется конструкцией самой системы или индивидуальными особенностями.

Обледенение – частая проблема

Обледенение обратных клапанов в зимнее время – самое распространенное неудобство, которое может возникнуть. Если с помощью тепловизора посмотреть на (ОК) даже в закрытом состоянии, то отчетливо можно увидеть участки холода. Как правило, и это вполне закономерно, эти участки находятся в местах примыкания (ОК) к шахте вывода. Микрозазоры, которые являются неисправимым изъяном в некоторых конструкциях (ОК), пропускают воздух, хоть и в очень малом количестве.

Решетка вентиляции с обратным клапаном

В этих участках создается микросквозняк, что при повышенной влажности обязательно приведет к обледенению. Часто такое можно наблюдать, когда (ОК) ставится в системе, предназначенной вентилировать неотапливаемые помещения – бытовки, ванные комнаты и т.п. В домашних системах это решается довольно просто, хоть и с некоторыми особенностями. К примеру, бытовым или промышленным феном можно создать мощный поток горячего воздуха в направлении (ОК), что позволит растопить лед.

Купить или сделать самостоятельно

Так уж повелось, что, несмотря на дешевизну некоторых вещей, все равно находятся любители самостоятельного их изготовления. Это даже похвально, ведь хочется себя проявить, разнообразить жизнь и или просто «убить» время. Купить или выполнить самому – этот вопрос решать только потребителю, но стоит предупредить. Иногда неправильная конструкция (ОК) приводит к негативным последствиям.

Существуют помещения, где постоянное наличие кислорода необходимо и пренебрегать этим – значит ставить под риск свою или чью-то жизнь. (ОК) нужно не только грамотно спроектировать и выполнить, но и верно осуществить его установку. Это обязательно стоит учитывать, когда рассматривается вариант изготовления (ОК) своими руками. Конечно же, купленный (ОК) будет более надежным.

Обратные клапаны для вентиляции: предназначение

Воздушные клапаны предназначены для активного использования в системах вентиляции и кондиционирования, воздушного отопления, а также в иных системах санитарно-технического назначения, в которых рабочее давление не превышает 1000 Па. Они существуют в разных формах, от чего и зависит их конкретное предназначение.

Предназначение

Обратные клапаны для вентиляции (в традиционном понимании) предназначены для предотвращения перетекания свежего наружного воздуха сквозь воздуховоды в тех случаях, когда работа вентилятора прекращается. У таких приспособлений могут иметься специальные упоры, которые можно регулировать, что используется для дозирования подаваемого воздуха в системы вентиляции помещений. Получается, что обратные клапаны для вентиляции представляют собой устройства, занятые управлением расхода воздуха за счет изменения площади проходного сечения воздуховода.

Обратные клапаны для вентиляции стали важными и совершенно незаменимыми элементами современных систем. Они могут быть запорными или регулирующими. В подобных устройствах возникает острая необходимость в холодное время года, так как именно они защищают помещение от проникновения чрезмерно холодного воздуха в помещение, а также снега, который может случайно попадать в воздуховоды. Установка обратного клапана на вентиляцию защищает от сильных сквозняков, характерных для холодной поры, а также от образования конденсата на поверхностях определенных элементов. Специалисты настоятельно рекомендуют осуществлять установку таких клапанов в системах противодымной аварийной вентиляции, в частности после вентиляторов вытяжной и приточной системы. Если в помещении имеются установки, работающие на газу, тоже требуется установка таких клапанов. То есть любая современная система вентиляции в жилом помещении или на производстве в обязательном порядке требует установки подобных приспособлений.

Обратные клапаны для вентиляции бывают разных типов и конфигураций. Некоторые из них предназначены для установки в вертикальных, а некоторые в горизонтальных участках воздуховода. Если устанавливаются обратные клапаны для вентиляции в вертикальных воздуховодах, то предъявляется лишь одно требование: направление воздуха должно быть снизу вверх. Такие приспособления можно устанавливать при скорости продвижения потоков воздуха на вертикальных участках до 4 метров в секунду, а на горизонтальных — до 5,6 метра. Надежная и правильная работа обратного клапана возможна только в том случае, если скорость движения воздуха по вентиляционной системе не превышает допустимого уровня в 12 метров в секунду. Приспособление встраивается в систему так, что при эксплуатации оно будет совершенно незаметным. Обратный клапан бабочка для вентиляции крепится к воздуховодам посредством фланцевых соединений, которые признаны в данном случае наиболее эффективными.

Без использования таких приспособлений система вентиляции оказывается неэффективной в летнее время, а в зимнее становится источником сквозняков.

Обратный клапан на вентиляцию: применение и критерии выбора устройств

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

Обратный клапан круглого сечения из оцинкованной стали

по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Применение обратных клапанов для разных систем вентиляции

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

Чем руководствоваться при выборе обратного клапана

устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Вентилятор со встроенным обратным клапаном-бабочкой

параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 125	Вентс КО 125	125 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 150	Вентс 150	150 мм	лепестковый	круглое	металл

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Установить вентиляционную решетку с обратным клапаном достаточно просто

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

Обратный клапан на вентиляцию: назначение, разновидности, пошаговая инструкция

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

«Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала, проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

Иллюстрация	Краткое описание выполняемых операций
	В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах. Решено устранить эту «беду» установкой обратного клапана на отдушину.
	Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
	Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка. Открылась отдушина во всей своей красе.
	В качестве основы для клапана будет вырезана картонная рамка. Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней. Картон взят от коробки для офисной бумаги.
	Решетка укладывается на картонный лист и очерчивается по периметру.
	Затем по линии разметки врезается прямоугольник. При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
	Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна. Поэтому проводится замер ширины и высоты отдушины.
	Переходим к разметке картонного основания клапана. На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали. Ну а затем – наметить окошки самих клапанов.
	Просто для удобства объяснения на иллюстрации линии разметки выделены цветом. Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам. С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов. Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины. Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
	Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя. Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
	По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток. Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
	Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой). По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
	Лепестки вырезаны…
	…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону. Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой. При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
	Вот что получилось в итоге (правда, пленочные мембраны практически незаметны). Это сторона клапана будет обращена в сторону вытяжной отдушины.
	А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой. Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
	Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным. Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки. Всё, можно считать, что обратный клапан готов.
	Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность. Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка. После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
	На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран. В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины. Этот наплыв был сколот – мембрана получила необходимую степень свободы.
	Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину. Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось. Все пока работает так, как надо.
	А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту. Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах. Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.

Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.

Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом. Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещения	Минимальные нормы воздухообмена (кратность в час или кубометров в час)
	Приток	Вытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей	Не менее однократного обмена объема в течение часа	—
Кухня	—	60 м³/час
Ванная, туалет	—	25 м³/час
Остальные помещения		Не менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека	30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека	3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная	Однократный обмен объема в час
Кабинет, библиотека	0,5 от объема в час
Бельевая, кладовка, гардеробная		0,2 от объема в час
Домашний спортзал, биллиардная		80 м³/час
Кухня с электрической плитой		60 м³/час
Помещения с газовым оборудованием	Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью	Однократный обмен + 100 м³/час на газовую плиту
Домашняя прачечная, сушилка, гладильня		90 м³/час
Душевая, ванная, туалет или совмещенный санузел		25 м³/час
Домашняя сауна		10 м³/час на каждого человека

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Перейти к расчётам

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

После проведения расчетов по всем помещениям выбраны и просуммированы максимальные показатели. Именно такой объем воздухообмена должны обеспечить и приточные, и вытяжные каналы системы вентиляции.

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Перейти к расчётам

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

с применением противовеса, который размещен снаружи либо внутри устройства;
отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

устройство и принцип работы, виды, монтаж

На чтение 7 мин Просмотров 170 Опубликовано 21.03.2020 Обновлено 15.03.2020

Основная функция вентиляционной системы — очищение воздуха от пыли, лишней влаги. Также она нужна для устранения неприятных запахов, которые могут остаться в кухне после приготовления пищи или в санузле. Иногда загрязненные воздушные массы проникают обратно через саму выводящую шахту. Чтобы этого не происходило, необходимо установить обратный клапан вентиляции.

Назначение обратного клапана

Обратный клапан для вентиляции нужен, чтобы в помещение не проникали посторонние запахи

Нередко в ванной или на кухне из центральной шахты появляется неприятный запах. Воздух может застаиваться из-за недостаточной естественной тяги, отсутствия приточного воздуха, засорения шахты. Запахи из канализации или газ могут проникать из соседних квартир. Чтобы этого не случалось, на вентиляционный канал и устанавливается клапан.

Дополнительно изделие регулирует скорость потока воздуха, проходящего через него. Клапан не пропускает в помещение холодный воздух из шахты, снижает уровень внешнего шума.

Устройство и принцип работы

Воздушный обратный клапан – устройство, которое монтируется на выходе из вентиляционного канала. Оно состоит из корпуса, оснащенного заслонкой, которая может открываться под давлением воздушного потока, а потом возвращаться первоначальное положение, и решеткой.

Клапаны бывают разных габаритов, поэтому они подходят для любых систем вентиляции.

Принцип работы устройства прост: грязный воздух выводится из помещения и давит на заслонку, вследствие чего она открывается. Как только давление прекращается, этот элемент возвращается на место и не дает пыли и запахам проникнуть обратно в дом.

Разновидности обратных клапанов

Так как вытяжки применяются в каждом доме, их оснащение обратным клапаном обязательно. Различаются устройства не только по материалу изготовления, но и по конструкции, форме, способу открывания.

По материалу изготовления

Разновидности обратных клапанов по материалу изготовления

Обратный клапан для вентиляции на кухне или в ванной изготавливается из силикона, пластика, оцинкованной стали. Эти материалы обладают такими особенностями:

Пластик. Не поддается ржавлению и коррозии, быстро устанавливается. Для него характерен длительный срок эксплуатации, небольшая цена. Недостатком такого клапана является низкая механическая прочность и слабая устойчивость к воздействию низкой температуры.
Нержавейка. Устойчива к воздействию холодного воздуха, прочная, имеет большой эксплуатационный ресурс. Устанавливать стальной клапан нужно, если применяется мощная вытяжка, обеспечивающая высокое воздушное давление.
Силикон. Обычно он уже встроен в покупной вытяжной вентилятор. Элемент представляет собой тонкую пленку, закрепленную на задней части устройства. Так как силиконовая заглушка не закрывает вентилятор полностью, она не подходит для больших нагрузок.

В бытовых условиях отлично будет работать пластиковое изделие. Кроме того, за ним легко ухаживать.

По способу открывания

По способу открывания изделие бывает ручным, механическим и с электроприводом. Первый вид предусматривает наличие специального рычага, посредством которого заслонка открывается и закрывается. Недостатком изделия является неполная герметичность, а также неудобство эксплуатации.

Обратные клапаны на вентиляцию с электроприводом включаются вместе с вытяжным вентилятором. Их можно ставить, если вентиляция принудительная, а естественная циркуляция отсутствует.

Автоматический механический клапан является самым распространенным, так как работает за счет движения воздушных масс.

По конструкции и форме

Клапаны на вытяжку в кухне или ванной бывают разными по форме, все зависит от вентиляционной трубы. Для бытовых нужд используются круглые модели, диаметром от 100 мм. Промышленные варианты могут достигать сечения в 100 см. На высокопроизводительные воздуховоды чаще устанавливаются прямоугольные.

По конструкции выделяются такие изделия:

Одностворчатые (гравитационные). Воздушный поток давит на створку клапана и открывает его. При наличии обратной тяги пластинка закрывается под воздействием собственного веса. Такое изделие надежное и простое. Устанавливать его можно даже при наличии естественной системы вентиляции. Конструкция имеет 2 исполнения: смещение положения оси происходит относительно середины сечения канала воздуховода или внутри устройства находится противовес.
Двустворчатые пружинные. Оснащены двумя шторками, которые открываются при давлении воздуха и захлопываются под воздействием пружин. Монтаж такого изделия возможен под любым углом. Хорошая функциональность обеспечивается только при наличии принудительной системы вентиляции.
В виде жалюзи. Изделие имеет гравитационный тип действия и оснащается несколькими створками. Устройство компактное, поставить его можно только на отверстие для естественной вентиляции или на всю решетку. Чаще используется для уличных частей воздуховода.
Мембранные. В этом случае используется гибкая пластина, положение которой меняется под воздействием воздушного потока. Так как обратная тяга может деформировать мембрану, ее нужно оснастить дополнительными ребрами жесткости.

Выбор обратного клапана зависит от формы и размеров воздуховода, его пропускной способности и интенсивности движения воздушных масс.

Правила размещения и монтажа обратного клапана на вентиляции

Монтаж обратного клапана на выходе вентиляционного канала в кухне

Чтобы монтаж изделия был правильным, нужно учитывать место его локализации в системе. Формирование обратной тяги должно быть предотвращено при любых системах вентиляции и их сочетаниях. Если система имеет одно место забора воздуха, достаточно установки единичного клапана.

При наличии нескольких вытяжек размещение осуществляется по таким правилам:

На каждую ветку, которая соединяет магистральный воздуховод и точку забора.
На выходе из системы вентиляции.

Монтаж осуществляется так, чтобы к решетке был удобный доступ. Это нужно для периодической очистки приспособления от мусора и пыли, жирового налета. Если клапан установлен на вытяжке или вентиляторе, то дополнительный его монтаж на воздуховоде не требуется.

В многоквартирном доме обязательна установка обратного клапана возле входа в шахту системы общей вентиляции. Так как в нее попадает влажный воздух, а солнечные лучи нет, внутри конструкции могут развиваться патогенные микроорганизмы. В шахтах часто поселяются птицы или насекомые, поэтому формирование обратной тяги лучше предупредить.

Нюансы обслуживания

Необходим доступ к клапану для ухода или ремонта

Обратный клапан в кухонном помещении, ванной или туалете требует тщательного ухода. Внутрь устройства часто набивается грязь, пыль и жир. Все это не дает створкам плотно прилегать к решетке и ее функциональность ухудшается. Чтобы почистить изделие, нужно вытащить внутренний корпус, из которого вынимается шумоулавливатель и фильтр.

Процедура проводится в теплое время года, чтобы в квартиру не попадал холодный воздух. Если приспособление синтетическое, его достаточно помыть теплой мыльной водой и высушить. В это время проводится чистка самого воздуховода с использованием обычного пылесоса.

На решетках, расположенных на улице, в зимнее время часто образуется лед. Его нужно удалять, так как он препятствует полноценному закрытию створок. Можно использовать утеплитель, который будет смягчать холодный воздух. Если решетка на улице пластиковая, она быстро сломается, поэтому лучше использовать металлический вариант.

Изготовление обратного клапана своими руками

Проще всего изготовить гибкую мембрану и установить на выходе из вентканала

Существует большое количество обратных клапанов на строительном рынке, но сделать это приспособление можно собственноручно, особенно если вентиляционный канал имеет нестандартные габариты. Для работы потребуется декоративная решетка, лавсановая пленка. Изготовление предусматривает такие этапы:

Изготовление эскиза. Для этого на листе картона очерчивается рамка. В центре заготовки рисуется прямоугольник, ширина и высота которого соответствует размерам вентиляционного отверстия. Из центра фигуры под прямым углом вниз прочерчивается линия. От нее в обе стороны делается отступ по 7 мм (сверху и снизу). Эти точки соединяются прямыми линиями.
Подготовка шаблона. Обе части прямоугольника вырезаются, при этом перемычка остается целой.
Изготовление створок. Из пленки вырезается 2 прямоугольника размером в половину большой заготовки. Фрагменты при помощи клея или строительного степлера фиксируются на боковых частях рамки так, чтобы они заходили на перемычку.
Установка створок. К стене изделие крепится саморезами и располагается на торце вентиляционного канала. Створки должны открываться в сторону воздуховода.
Монтаж решетки и проверка работы клапана.

Сделать самодельный вариант устройства нетрудно, если соблюдать инструкцию. Монтаж такого изделия обеспечит нормальное функционирование вентиляционной системы, а также предотвратит попадание загрязненного воздуха и пыли обратно в помещение в случае формирования обратной тяги.

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, что воздух, попадая в клапан, не попадет в квартиру.Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
В доме печное отопление, а во время работы топки усилен стержневой топочной трубой, тем самым реверсируя воздушный поток в вентиляционной трубе.
В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоком воздушных потоков в других квартирах.
Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливаются из:

пластика.
сталь оцинкованная тонкая.
Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят для любого стиля интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
мембрана. Выполняйте работы по принципу откидных клапанов, но заслонка в таких устройствах намного тоньше, и при дуть ветром мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, и это напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроит себя как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
Поверхность должна быть гладкой решёткой, чтобы мембрана плотно прилегала к ней.
Прикрепите два квадратных пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
Просверлить отверстия в решетке для настенного монтажа.
Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

Если у вас проблемы с вентиляцией, желательно установить обратный клапан, чтобы в квартире не было запаха и не было запаха.

Видео:

Drip Depot Поддержка для самостоятельного орошения

Что такое обратный клапан? Обратный клапан — это односторонний клапан, позволяющий течь только в одном направлении.

В чем разница между обратными клапанами, промывочными клапанами, предохранительными клапанами и предохранительными клапанами? Каждый из этих элементов имеет определенную цель, и, поскольку у них много разных названий, мы часто не понимаем, для чего предназначен каждый из них.

Слово «клапан» должно заставить нас задуматься об остановке и / или запуске потока чего-либо (жидкости или газа). Обратные клапаны используются во многих областях, но мы сосредоточимся на том, что мы используем в орошении. Чтобы обратный клапан выполнял свою работу, не требуется вмешательства человека, он управляется потоком и перепадом давления.Некоторые области использования включают: защиту оборудования, такого как насосы и фильтры, от повреждения обратным потоком; остановка низконапорного дренажа в спринклерной системе с перепадом высот; предотвращение загрязнения источника воды от обратного сифона в оросительной системе; даже обеспечение сброса давления в системах с жидкостью или воздухом (газом). Как и в случае любого клапана или компонента, чувствительного к давлению, вам нужно будет согласовать технические характеристики элемента, чтобы они соответствовали конструкции вашей системы, особенно по скорости потока и давлению открытия и закрытия.

Встроенные обратные клапаны используются везде, где требуется, чтобы вода текла только в одном направлении. Это может быть верхний полив в теплице или низкий разбрызгиватель во дворе, где вы не хотите, чтобы вся вода стекала в самую низкую точку системы. Чаще всего в системах орошения обратный клапан открыт в системах с положительным давлением и закрывается при падении давления в системе, чтобы предотвратить обратный поток.

½ дюйма, встроенный обратный клапан, арт. № 9394

Встроенные обратные клапаны из ПВХ № 1743

Промывочный клапан — это устройство, используемое на концах ирригационных линий или в нижних точках ваших капельных линий.Его цель — выполнить «быструю промывку» в начале цикла полива. Когда ваша система запускается, до того, как она полностью нагнетает давление, клапан открывается, и несколько хороших струй воды выбрасываются из клапана, смывая весь мусор, который мог попасть через эмиттеры при отключении последнего цикла. Дополнительным преимуществом является то, что клапан снова открывается при сбросе давления в вашей системе (выключается) и помогает сливу воды, если он установлен в нижних точках. См. Наш выбор промывочных клапанов. Аналогичным элементом для спринклерных систем является автоматический сливной клапан.

Вот видео, показывающее, как работает промывочный клапан Perma-Loc.

Многие устройства предотвращения обратного потока представляют собой комбинацию нормально закрытого воздуховыпускного клапана и обратных клапанов, которые обычно используются рядом с источником ирригационной системы, чтобы остановить обратный ход. поток (обратный отток) поливной воды обратно в систему водоснабжения. Это предотвращает загрязнение источника питьевой воды. Они считаются устройствами защиты от изоляции и устанавливаются там, где требуется защита.Предохранители обратного потока не должны подвергаться непрерывной работе более 12 часов, так как это увеличивает риск выхода из строя. Во многих муниципалитетах есть специальные коды, указывающие, какой тип устройства обратного слива требуется при установке ирригационной системы.

Перед тем, как выбрать устройство защиты от обратного потока, обязательно ознакомьтесь с местными нормативами!

В жилых помещениях обычно используется вакуумный прерыватель шланга (HVB). Он будет установлен на каждый патрубок наружного шланга для защиты источника питьевой воды.Правильно установленный HVB выпускает воду в атмосферу при возникновении обратного потока. Вот как они работают. Когда вода включена, давление открывает подпружиненный обратный клапан, позволяя воде проходить в шланг. Когда это давление прерывается, подпружиненный обратный клапан закрывается, одновременно открывая вентиляционные отверстия воздушного зазора в атмосферу. Любой обратный поток воды сбрасывается через вентиляционные отверстия на землю, выравнивая давление в трубопроводах.

FAQ — Предохранители обратного слива

Где установить предохранитель обратного потока HVB

Устранение неисправностей предохранителя обратного потока

Клапаны сброса давления (PRV) — это предохранительные клапаны, предназначенные для контроля или ограничения давления в вашей системе.Эти подпружиненные клапаны установлены на определенных уровнях, поэтому, когда в системе трубопроводов возникает избыточное давление, пружинный клапан открывается, позволяя воде (или воздуху) уйти, что снижает давление.

Клапаны выпуска воздуха / вакуума (сбросные) — это в значительной степени именно то, на что звучит название, устройство для выпуска воздуха в ирригационные линии. Правильно установленные вентиляционные отверстия предотвращают образование воздушных пробок или вакуума. Доступно несколько типов, и каждый из них выполняет определенные операции при соответствующем размещении в вашей оросительной системе.Они рекомендуются в больших системах, любой системе подпочвенного орошения и при неровной местности. Это не обратный клапан, они не останавливают поток воды в любом направлении.

Щелкните эту ссылку для получения дополнительной информации о вентиляционных отверстиях и сбросе вакуума.

Почему важны обратные клапаны отстойника?

Отстойник предназначен для сбора и удаления воды, которая может скапливаться под цокольным этажом, прежде чем вода попадет в подвал. Отстойник предназначен для защиты вашего подвала от затопления, а обратный клапан помогает отстойнику выполнять свою работу.

В этом блоге мы рассмотрим работу обратного клапана водоотливного насоса и важность его установки для исключения коротких циклов работы водоотливного насоса, что в конечном итоге приведет к увеличению счета за электроэнергию. Давайте взглянем.

Что такое обратный клапан откачивающего насоса?

Обратный клапан водоотливного насоса представляет собой односторонний клапан откидного типа, который устанавливается в напорную трубу отстойного насоса. Заслонка открывается силой воды при запуске насоса. Заслонка клапана закрывается под действием силы тяжести после отключения насоса.Некоторые клапаны с плоским седлом издают лязг, вызванный гидравлическим ударом, когда заслонка полностью закрывается. Удар клапана по седлу — это гидроудар.

Зачем устанавливать обратный клапан откачивающего насоса?

Эффективность откачки

Когда насос начинает работать, вода вытесняется через клапан. Когда насос выключается, сила тяжести требует, чтобы вода, находящаяся в напорном трубопроводе, падала обратно в яму. Обратный клапан предназначен для предотвращения этого.Обратный клапан предотвращает повторную откачку воды из насоса, что может привести к коротким циклам. Устранение коротких поездок на велосипеде позволит в долгосрочной перспективе сэкономить на расходах на электроэнергию.

Защита насоса

Короткие циклы заставляют двигатель насоса работать сильнее. Тепло — враг электродвигателей, поскольку оно может значительно сократить срок службы насоса. Установив обратный клапан, вы снизите риск коротких циклов, что в конечном итоге продлит срок службы отстойника.

Место нахождения

Наиболее подходящее место для обратного клапана водоотливного насоса — близко к уровню пола, чтобы минимизировать объем воды, которая стекает обратно в конце каждого цикла откачки, и это удобное место для легкого обслуживания или замены клапана.Обратный клапан может быть установлен внизу внутри отстойника, но установка и обслуживание не так удобны, что делает регулярные проверки чрезвычайно трудными.

Неправильная установка или отсутствие установки

Отсутствие установленного обратного клапана водоотливного насоса приводит к тому, что вода из напорного трубопровода стекает обратно в резервуар водоотливного насоса. Из-за этого уровень воды в отстойнике повышается, а высокий уровень воды может заставить насос работать чаще, что увеличивает ваши затраты на электроэнергию.

Если обратный клапан установлен в неправильном месте, например, слишком высоко на выпускной трубе, насос опорожняет резервуар во время рабочего цикла, но когда он отключится, вода под обратным клапаном будет стекать обратно в резервуар, вызывая уровень воды поднимается очень быстро.Когда это произойдет, поплавковый выключатель запустит насос сразу же, что в конечном итоге приведет к преждевременному износу помпы.

Обратный клапан дренажного насоса ABS

Обратный клапан водоотливного насоса этого типа имеет седло под углом 15 °, которое снижает шум от гидроудара. Он состоит из цельной заслонки, которая обеспечивает надежное уплотнение. Этот тип обратного клапана представляет собой очень универсальный обратный клапан водоотливного насоса. Его можно установить несколькими способами:

С полиэтиленовой трубой 1-1 / 4 дюйма путем зажима трубы на конце клапана с зазубринами.
С трубой из ПВХ 1-1 / 2 «Sch 40 путем приклеивания муфты непосредственно к клапану сразу после зазубрины обратного клапана.
С гофрированным шлангом 1-1 / 4 «путем зажима шланга над зазубренной частью обратного клапана.
С трубой из ПВХ 1-14 дюймов Sch 40 с использованием любой переходной втулки 1-1 / 2 x 1-1 / 4 дюйма и глубокой муфты 1-1 / 2 дюйма.

Отверстие для выпуска воздуха

Отверстие для выпуска воздуха также называется сливным отверстием или вентиляционным отверстием. Это отверстие обычно просверливается установщиком в напорной трубе примерно на 5 дюймов выше напорного патрубка насоса и ниже обратного клапана.Отверстие для выпуска воздуха предназначено для обеспечения прохода, позволяющего выходить воздуху, который обычно задерживается в корпусе водоотливного насоса, не позволяя насосу удалять воду из ямы.

Любые обратные клапаны с соединением MPT (наружная трубная резьба), которые предназначены для непосредственной нарезки резьбы на нагнетательный корпус водоотливного насоса, должны иметь отверстие для выпуска воздуха, просверленное в корпусе обратного клапана непосредственно над соединением MPT и под заслонкой. Наличие клапана выпуска воздуха со встроенным отверстием позволяет избежать затрат времени и средств на сверление во время установки.

Установка обратного клапана водоотливного насоса имеет решающее значение, но также чрезвычайно важно обеспечить его правильную установку в правильном месте. Обязательно помните об эффективности насоса, защите насоса и его местонахождении, когда собираетесь устанавливать обратный клапан водоотливного насоса. Правильная установка с первого раза сэкономит вам время и деньги.

Вакуумные выключатели: понимание того, как они защищают нашу воду

Когда я учился в колледже — больше лет назад, чем я хотел бы признать — я работал ассистентом-резидентом в общежитиях моего университета.На каждом этаже был пылесос, которым студенты могли убирать свои комнаты. Несмотря на то, что студенты колледжей редко использовали пылесосы, удивительно, как часто они ломались. Оказывается, резинка, которая вращает щетку в вакуумной головке, действительно не сравнится с огромным изобилием странных предметов, которые молодые люди пытаются отсосать со своего пола. Было обнаружено, что пряди длинных волос, носки, шнуры питания, деньги, туалетная бумага, оловянная фольга, а также другие «небезопасные для публикации» предметы вывели из строя недорогие пылесосы, предназначенные для использования студентами.В то время в моей жизни вакуумные выключатели имели для меня совершенно иное значение, чем сегодня, после многих лет работы в сантехнической отрасли.

В мире сантехники необходимость защиты питьевой воды от опасностей, исходящих от обратного потока и обратного сифонажа, настолько хорошо понята, что назвать это общеизвестным явлением было бы чем-то вроде преуменьшения. Единый водопроводный кодекс 2015 года затрагивает различные методы предотвращения обратного потока и обратного слива в разделе 603.3, но может оказаться полезным и более глубокое погружение.

Самая простая форма защиты — это наличие воздушного зазора между возможным источником загрязнения и доступом к водопроводной системе, обычно к водопроводной арматуре. Однако часто требуются другие механические меры, чтобы гарантировать эту защиту, и понимание того, когда именно использовать тот или иной метод защиты, заслуживает обсуждения. По этой причине мы обсудим другие типы вакуумных прерывателей — те, которые обеспечивают безопасность питьевой воды.

Прерыватели атмосферного вакуума

Назначение вакуумного прерывателя — остановить обратное сифонирование. Прерыватель атмосферного вакуума состоит из обратного клапана и вентиляционного отверстия, которое обычно закрывается, когда устройство находится под давлением. Вентиляционное отверстие позволяет воздуху попадать в систему трубопроводов с целью остановки сифона в месте использования (см. Рисунок A). Общим элементом конструкции является то, что впускной и обратный клапан почти всегда являются одним и тем же механическим элементом.

(см. Рис. A выше)

Несмотря на простоту конструкции, AVB имеет несколько требований к установке для правильной работы:

Поскольку AVB обеспечивает только защиту от обратного сифонажа, он считается только изоляционной защитой. Эти устройства располагаются на отдельных сантехнических приборах и приборах. Они не будут устанавливаться на линии обслуживания, например, в здании, где на устройство может действовать противодавление.
Все вакуумные прерыватели считаются защитой повышенной опасности.Эти устройства защищают питьевую систему от токсичных материалов. Помните, что любой превентор обратного потока, который обеспечивает защиту от высокой опасности, будет приемлемым для приложений с низкой опасностью.
AVB должен быть установлен так, чтобы его критический уровень был как минимум на шесть дюймов выше самого верхнего нижнего трубопровода и края уровня затопления приемника (см. Рисунок A). Установленный на палубе AVB должен быть установлен так, чтобы его критический уровень был не менее чем на один дюйм выше кромки уровня затопления.
AVB не должен подвергаться непрерывному давлению воды более 12 часов.Если AVB используется с постоянным давлением, клапан может заклинивать или закрываться, закрываясь и не открываясь при необходимости в атмосферу. Причины этого могут включать минеральные отложения или химические связи из-за условий качества воды или паутину, удерживающую клапан закрытым от атмосферы.
Запрещается использовать клапаны после AVB. Такие компоненты, как обратные клапаны, задвижки, соленоидные клапаны или устройства регулирования давления, могут удерживать или приостанавливать давление в AVB, тем самым обеспечивая постоянное давление.
AVB не должен подвергаться противодавлению. Этот клапан пропускает воздух в систему, чтобы остановить сифон при потере давления воды. Устройство не может определить направление потока воды, пока давление воды удерживает клапан закрытым до атмосферного. Поэтому, например, ниже по потоку не допускаются поднятые трубопроводы, вспомогательные источники воды и напорные насосы.
необходимо устанавливать вертикально. Клапан, который пропускает воздух в трубопровод, расположенный ниже по потоку, работает правильно под действием силы тяжести.Если устройство установлено не по вертикали, клапан может открыться не полностью.

Вакуумные прерыватели для шланговых соединений

Прерыватель вакуума для подсоединения шланга должен быть установлен на каждом кране или нагруднике шланга, подключенном к источнику питьевой воды, чтобы предотвратить обратный поток в систему водоснабжения. HVB должны быть установлены на высоте не менее шести дюймов над поверхностью земли. HVB является AVB и должен соответствовать параметрам установки, указанным в Таблице 603.2. Большинство HVB имеют установочный винт, который предотвращает их легкое снятие после установки.Это предотвращает их удаление при снятии садового шланга. После установки HVB дальнейшие регулировки не требуются (см. Рисунок B).

HVB предотвращает обратный поток в систему водоснабжения, выбрасывая воду в атмосферу (на землю), когда существуют условия обратного потока. Подпружиненный обратный клапан открывается давлением подачи воды, когда утечка происходит через клапан. Когда давление становится достаточным для открытия обратного клапана, поток направляется в садовый шланг. Когда давление подачи прерывается или когда давление в шланге становится больше, чем давление подачи, отток прекращается и подпружиненный обратный клапан закрывается, одновременно открывая выпуск в атмосферу.В этом режиме работы любая вода, которая течет назад через HVB, сбрасывается на землю.

Подпружиненный обратный клапан не позволяет сливать воду между нагнетателем шланга и верхней частью HVB; таким образом, должна быть предусмотрена защита от замерзания, так же как и вся наружная сантехника должна быть защищена от замерзания.

HVB следует периодически проверять и тестировать, чтобы убедиться, что они работают должным образом. К счастью, их режим работы позволяет легко проводить проверки.Убедитесь, что обратный клапан закрывается, а воздушный клапан надежно открывается при отключении подачи воды. Сделать это очень просто, если использовать на конце шланга насадку, которую можно перекрыть. Когда форсунка отключится, откройте кран и дайте шлангу создать давление. Затем закройте кран, пока шланг находится под давлением. Через несколько секунд давление в шланге должно быть сброшено небольшой струей, поскольку атмосферный вентиль внезапно открывается.

Прерыватели вакуума

Вакуумный прерыватель высокого давления произошел от AVB.Существует ряд ограничений установки AVB из-за ограничений конструкции. Одним из ограничений AVB является ограничение отсутствия постоянного давления воды. Проблема заедания впускного клапана в закрытом состоянии является серьезной, так как это сделает AVB бесполезным. PVB был разработан для решения этой проблемы.

AVB имеет одну движущуюся часть, которая работает как воздухозаборник или порт и служит обратным клапаном для подающего трубопровода при отсутствии давления воды. Обратный клапан из ПВБ аналогичен, но подпружинен.Когда давление в трубопроводной системе снижается, пружина заставляет клапан открываться в атмосферу, позволяя воздуху проникать в систему и разрушая сифон, расположенный ниже по потоку.

Таким образом, PVB

предназначены для работы под давлением в течение длительных периодов времени без выхода из строя. Внутренние обратные клапаны подпружинены, так что любая тенденция к закрыванию клапана из-за длительных периодов приложенного давления и последующего загрязнения будет предотвращена.

Постоянное ограничение давления больше не будет применяться и позволит клапанам ниже по потоку и давлению воды 24 часа в сутки.Этот тип сборки может использоваться только в том случае, если давление на выходе никогда не превышает давление на входе и не подвержено противодавлению. Это устройство может быть установлено в помещении только в том случае, если предусмотрены условия для утечки из купола. Они должны быть установлены как минимум на 12 дюймов выше самого высокого трубопровода после PVB (см. Рисунок C).

Вакуумные выключатели с защитой от проливания

Вакуумный прерыватель непроливаемого типа по сути представляет собой ПВБ нового поколения. Эта сборка эволюционировала из-за утечки, обнаруженной с ПВБ.Функция SVB заключается в устранении пролива воды из PVB.

Прерыватель вакуума и давления требует, чтобы и обратный клапан, и воздухозаборник работали независимо, но компоненты SVB не обязаны быть независимыми друг от друга. Во время работы (потока) диафрагма в нижней части камеры клапана позволяет тарельчатому клапану закрываться до открытия внутреннего обратного клапана, предотвращая большую часть утечки, которая обычно происходит с PVB. Таким образом, входное отверстие для воздуха может быть закрыто при повторном закрытии чека, что устраняет утечку (см. Рисунок D).SVB обеспечивает тот же тип защиты, что и PVB, и может использоваться только там, где можно использовать PVB.

Когда речь идет о питьевом водоснабжении, используемом населением, безопасность является главным приоритетом. Вакуумные отбойные молотки играют важную роль в этих усилиях, и понимание того, когда и где их использовать и как они работают, может помочь поддерживать высочайший уровень безопасности.

Краткое руководство по клапанам выпуска воздуха

Автоматический клапан выпуска воздуха играет важную роль в системах трубопроводов под давлением.В этом сообщении блога мы обсудим лучшие отрасли и области применения воздуховыпускных клапанов, их ключевые преимущества и даже некоторые недостатки.

ПОЧЕМУ КЛАПАНЫ ВЫПУСКА ВОЗДУХА?

Воздух, попавший в трубопровод, естественным образом поднимается и собирается в верхних точках системы. Этот захваченный воздух может вызвать отказы насоса, неправильные показания приборов, коррозию, проблемы с потоком и гидравлический удар или скачки давления. Ненужный воздух в трубопроводе также усложняет работу насоса, что приводит к дополнительному потреблению энергии.

Часто воздух в трубопроводах возникает не из-за неправильной установки труб или дополнительного оборудования, а из-за неспособности правильно удалить воздух из трубопровода.

Воздух в трубопроводе поступает из 3-х первичных источников:

Сам трубопровод — Перед пуском трубопровод технически не пустой, он заполнен воздухом. До тех пор, пока трубопровод не будет заполнен жидкостью, необходимо удалить воздух.
Перекачиваемая жидкость — Вода содержит 2% воздуха по объему. Другие жидкости, такие как клеи или другие густые жидкости, могут задерживать воздух в карманах.Когда жидкость движется по системе, воздух отделяется от жидкости и накапливается в высоких точках системы.
Механическое оборудование — Воздух можно втянуть в систему через такое оборудование, как насосы, сальники, клапаны и соединения труб.

Поскольку воздух скапливается в высоких точках системы, происходит ограничение линии. Это ограничение линии увеличивает потери напора и увеличивает количество циклов перекачивания, тем самым увеличивая потребление энергии.

Когда жидкость проталкивается через ограниченную трубу, ее скорость увеличивается.По мере увеличения скорости возможно, что воздушный карман полностью или частично оторвется и унесется вниз по потоку. Это вызывает скачок высокого давления или гидравлический удар.

Скачки давления и гидравлический удар могут вызвать серьезные повреждения насосов, клапанов и трубопроводов. Это самое серьезное последствие накопления воздуха в верхних точках системы.

Если воздушный карман не уносится скоростью жидкости, воздушный карман будет продолжать расти и приведет к тому, что система будет полностью связана воздухом, что приведет к остановке потока.

Клапаны выпуска воздуха предназначены для непрерывного выпуска избыточного воздуха из системы, что обеспечивает плавную и эффективную работу.

КАК ОНИ РАБОТАЮТ?

Автоматические воздуховыпускные клапаны устанавливаются в самых высоких точках трубопровода, где воздух собирается естественным образом. Пузырьки воздуха попадают в клапан и вытесняют жидкость внутри, понижая уровень жидкости. Когда уровень падает до того места, где он больше не поддерживает поплавок, он опускается. Это движение отталкивает седло от отверстия, заставляя клапан открываться и выпускать накопившийся воздух в атмосферу.

Когда воздух выпускается, жидкость снова входит в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижимается к отверстию, закрывая клапан. Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания безвоздушной системы.

Правильная установка имеет решающее значение для работы клапанов выпуска воздуха. Поскольку эти клапаны предназначены для выпуска воздуха из системы трубопроводов, их следует размещать там, где воздух наиболее вероятно собирается.Устанавливайте их в верхних точках системы в вертикальном положении впускным патрубком вниз. Не забудьте добавить запорный клапан под клапаном на случай, если потребуется обслуживание.

НАИЛУЧШИЕ ПРИМЕНЕНИЯ ДЛЯ КЛАПАНОВ ВЫПУСКА ВОЗДУХА

Водопроводные и канализационные магистрали являются популярными областями для поиска клапанов для выпуска воздуха. Если они установлены правильно, вы должны увидеть их на вершинах и высотах системы. Иногда они могут быть немного ниже по потоку или в паре с комбинированным воздушным / вакуумным клапаном. Клапаны выпуска воздуха идеально подходят для любого типа труб с замкнутым контуром или под давлением, в которых может захватываться воздух.

Клапаны выпуска воздуха имеют небольшие отверстия по сравнению с другими типами воздушных клапанов. Поэтому они лучше всего подходят для применений с меньшим объемом воздуха для выпуска.

ПРЕИМУЩЕСТВА

Клапаны выпуска воздуха защищают трубопроводную систему и поддерживают ее эффективность. Эти клапаны идеально подходят для быстрого удаления большого количества воздуха во время заполнения или запуска. Они также позволяют воздуху возвращаться в трубопровод во время опорожнения. Это важно, потому что некоторые материалы труб могут разрушиться под отрицательным давлением.

После установки клапана выпуска воздуха он постоянно работает автоматически.

НЕДОСТАТКИ

Если трубопровод заполняется или опорожняется слишком быстро, выпускной воздушный клапан не всегда удовлетворяет потребности в потоке воздуха. Вы должны правильно рассчитать размер клапана для вашего применения.

ЗАКЛЮЧЕНИЕ

Когда воздух может скапливаться в насосных системах, повышается риск повреждения механического оборудования и снижается эффективность. Если в насосной системе наблюдаются скачки давления и снижается эффективность, внедрение клапанов выпуска воздуха может быть хорошим началом.

У вас есть трубопровод, для которого может потребоваться выпускной воздушный клапан? Убедитесь, что вы выбрали правильный клапан для работы, поговорив с опытным инженером.

Если вам нужна помощь в выборе подходящего насоса для вашего применения, спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям в Висконсине, Миннесоте, Айове и Верхнем Мичигане.

Различия между клапанами дегазации и клапанами выпуска воздуха

Воздух или любой другой газ — друг и враг в системе трубопроводов с жидкостью под давлением.С одной стороны, разработчик системы должен гарантировать, что воздух будет поступать в резервуар, чтобы предотвратить взрыв, когда резервуар опорожняется. Кроме того, иногда требуется воздух, чтобы предотвратить сифонирование под действием силы тяжести. С другой стороны, увлеченный воздух снижает эффективность насоса. И как только он выходит из газа, воздух создает сужения, которые могут привести к гидроударам, пульсации, мертвому напору … даже к катастрофическому отказу насоса.

В прошлом инженеры полагались на смеси стояков и различных ручных или автоматических запорных клапанов, чтобы справиться с воздухом в системах трубопроводов.Немногие работали хорошо; некоторые даже создали дополнительные проблемы. К счастью, современный системный разработчик вооружен рядом клапанов специального назначения для эффективного и легкого управления воздухом.

Сначала рассмотрим клапаны, предназначенные для выпуска воздуха из жидкостной трубопроводной системы.

Клапан выпуска воздуха — Предназначен для быстрого удаления большого количества воздуха при запуске системы или при заполнении резервуара. Настоящий воздушный выпускной клапан обычно открыт, но закрывается, как только жидкость поднимается в системе, и поднимает поплавок внутри клапана.Клапан позволяет поднимающейся жидкости вытеснять воздух, который естественным образом возникает в системе трубопроводов. Когда жидкость поднимается и достигает давления, выпускной воздушный клапан остается закрытым до тех пор, пока в системе не будет сброшено давление. В зависимости от области применения его следует устанавливать в высоких точках в системе трубопроводов, а также в резервуаре.

При рассмотрении функции клапана выпуска воздуха некоторые могут предположить, что клапан сброса давления может соответствовать всем требованиям. Да, предохранительный клапан будет выпускать воздух в предварительно установленной точке давления, но он также будет выпускать драгоценную жидкость — предохранительный клапан не может определить разницу.Кроме того, предохранительный клапан не будет выпускать скопившийся воздух при давлении ниже установленного. В отличие от клапана сброса давления, клапан выпуска воздуха открывается при атмосферном давлении, а затем автоматически закрывается при наличии жидкости.

Клапан дегазации — Предназначен для периодического удаления остаточных количеств газа по мере его поступления. Как и воздушный клапан, этот нормально открытый клапан закрывается, когда в системе поднимается жидкость. Но в отличие от клапана выпуска воздуха, клапан дегазации автоматически открывается, когда в клапане поднимаются дополнительные карманы газа, даже когда система находится под давлением.Когда газ вытесняется, присутствие жидкости закрывает клапан. Отверстие для выпуска воздуха на этом типе клапана значительно меньше, чем у обычного клапана для выпуска воздуха, поэтому он не подходит для быстрого выпуска большого объема воздуха. Имея это в виду, системы, склонные к непрерывной дегазации, выиграют от использования как клапана выпуска воздуха, так и клапана дегазации.

Важно отметить, что дегазирующий клапан не будет «улавливать» или собирать газ, когда он проходит мимо клапана, поэтому он должен быть установлен на проводе в высоких точках трубопровода, где в противном случае газ мог бы собираться естественным образом.Даже миниатюрные дегазирующие клапаны, встроенные в дозирующие насосы, способны удалять только скопившийся газ, но не попавший в жидкость. Во многих случаях требуется дополнительный дегазирующий клапан в другом месте системы.

На фотографии показана типичная рекомендуемая комбинация клапана выпуска воздуха и клапана дегазации в верхней точке системы трубопроводов. Клапан выпуска воздуха расположен первым на линии слева в этом трубопроводе.

Вы, возможно, заметили выше, что выпускные и дегазирующие клапаны обычно имеют «нормально открытую» конструкцию, другими словами, если жидкость не присутствует, они позволяют воздуху проходить в систему трубопроводов.Имея это в виду, может показаться, что эти клапаны могут выполнять функцию прерывателя вакуума. Но клапаны выпуска воздуха и дегазации предназначены специально для удаления воздуха и не так эффективны для втягивания воздуха в систему. Для этой цели гораздо лучше подходит нормально закрытый клапан.

Вакуумный прерыватель — Существует много типов вакуумных прерывателей. Наиболее универсальными и эффективными являются нормально закрытые клапаны, которые позволяют воздуху течь только в одном направлении — в резервуар или трубопровод.Вакуумный прерыватель чаще всего используется для предотвращения разрушения резервуара при откачке или сливе жидкости из резервуара. Но ключом к этому клапану является тот факт, что он обычно закрыт и автоматически закрывается, как только в резервуаре восстанавливается атмосферное давление, предотвращая вытекание паров или вредных жидкостей из резервуара.

Еще одно популярное применение вакуумного прерывателя — предотвращение сифонирования. При перекачке в трубопровод ниже уровня резервуара поток жидкости часто создает разрежение в трубопроводе, когда насос выключен, что приводит к всасыванию и может перекачать резервуар.При установке прерывателя вакуума на участке трубопровода выше уровня резервуара в условиях вакуума клапан открывается и образуется воздушный карман. Воздушный карман остановит поток жидкости, и поскольку этот участок трубы теперь находится выше уровня резервуара подачи, он больше не будет откачивать.

Чтобы резюмировать три клапана как можно проще:

Клапаны выпуска воздуха автоматически выпускают большой объем воздуха из резервуара или системы трубопроводов при запуске.
Клапаны дегазации непрерывно выпускают следы воздуха из резервуара или системы трубопроводов.
Вакуумные выключатели автоматически выпускают большой объем воздуха в резервуар или систему трубопроводов.

Приложениям нередко требуются все три типа клапанов, чтобы помочь системе работать с максимальной эффективностью. В зависимости от сложности системы и того, насколько она склонна к скоплению воздуха / газа, в некоторых приложениях может потребоваться многократное использование некоторых или всех этих клапанов.

Щелкните здесь, чтобы вернуться на главную страницу клапанов выпуска воздуха и клапанов дегазации.

Дополнительная информация:

Plast-O-Matic Valves, Inc.
1384 Pompton Avenue
Сидар-Гроув, Нью-Джерси 07009 США
Голосовой: (973) 256-3000
Факс: (973) 256-4745

Верх страницы

Web Counter

VENTING 101 — Достоинства и недостатки клапана впуска воздуха

Фото SafeHome Inspections

Вентиляция большинства дренажных систем жилых домов проходит прямо через крышу здания. Вот пример. Посмотрите на белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой.Причиной закупорки вентиляционных отверстий могут быть листья, мертвые животные и ледяные дамбы (в очень холодном климате). Другой «не очень распространенный» способ засорения вентиляционного отверстия — это неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака). Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны внимательно следить за этими условиями.

Источник изображения: CarsonDunlop

Air Admittance Valves (AAV)

Иногда мы не можем (или не хотим) вентилировать линию крыши.

В этих редких случаях водопроводчики используют воздуховыпускной клапан. Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на передней линии крыши. Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у вас были бы очень шумные сливы в раковине и унитазе.Слив сточных вод в канализацию раковины вызывает открытие клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.

Плюсы

AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе. Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехники и сокращают длительное обслуживание крыши.Если у нас нет дыры в крыше, за кровлей будет легче ухаживать. AAV эффективно используются в Европе более двух десятилетий. Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.

AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии. У большинства сантехников его нет.

Примечание: AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые. Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.

Проверка Studor AAV

STUDOR AAV должны располагаться не менее чем на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажем из арматуры, из которого производится вентиляция.
STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
Расположение AAV STUDOR должно обеспечивать достаточное количество воздуха для входа в клапан. При размещении в пространстве стены или чердака без вентиляционных отверстий необходимо предусмотреть проем. Допускается размещение клапана в раковине или шкафу для умывальника.
STUDOR AAV необходимо устанавливать в вертикальном вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
Вентиляционное отверстие должно подключаться к сливу вертикально для обеспечения беспрепятственного проема в трубопроводе, ведущем к STUDOR AAV.
Как минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции. Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения дренажной системы здания.При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе, имеющей такую же площадь поперечного сечения, как и любой другой выпускной клапан. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений в установках для стеклопакетов.
STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, разработанных профессиональным проектировщиком и одобренных местными властями.
Максимальная высота дренажной трубы, отводимой через MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P.A.P.A. и AAV на ветвях.
Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвления от вершины стопки.Должен быть предусмотрен сбросной вентиль. Вентиляционное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющимся с ответвлением. Вентиляционное отверстие может также служить в качестве вентиляционного отверстия для приспособления. Вытяжное вентиляционное отверстие должно подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если только оно не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.
Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после грубого ввода системы и испытания под давлением.

для чего нужен, виды, установка

Для чего нужен на вентиляции обратный клапан

Устройство и принцип работы

Неприятности, которые могут возникнуть

Виды

Способ открывания

Формы механических клапанов

Клапан на вентиляцию: где и как поставить

Установка на кухне с вытяжкой

Для ванной и туалета

назначение, виды, установка. Как сделать своими руками

Для чего нужен обратный клапан

Виды обратных клапанов для вентиляции

Как правильно выбрать обратный клапан

Рекомендации по установке устройства

Как сделать обратный клапан своими руками

Обратный клапан на вентиляцию: применение и критерии выбора

Обратный клапан на вентиляцию: устройство и классификация механизмов

Применение обратных клапанов для разных систем вентиляции

Использование обратного клапана на кухне и ванной

Чем руководствоваться при выборе обратного клапана

Монтаж обратного клапана на вентиляцию своими руками

Для чего нужен обратный клапан в вентиляции

▷ Для чего нужен обратный клапан в ВЕНТИЛЯЦИИ

Почему воздух из вытяжки возвращается обратно?

Что еще может вернуться с воздухом из вентиляции?

Виды обратных клапанов

Форма клапана

Рекомендация компании

Предназначение обратного вентиляционного клапана

Конструкция и разновидности

Обледенение – частая проблема

Купить или сделать самостоятельно

Обратные клапаны для вентиляции: предназначение

Предназначение

Обратный клапан на вентиляцию: применение и критерии выбора устройств

Обратный клапан на вентиляцию: устройство и классификация механизмов

Применение обратных клапанов для разных систем вентиляции

Использование обратного клапана на кухне и ванной

Чем руководствоваться при выборе обратного клапана

Монтаж обратного клапана на вентиляцию своими руками

Обратный клапан на вентиляцию: назначение, разновидности, пошаговая инструкция

Обратный клапан для естественной вентиляции

Основные факторы появления обратной тяги

Виды обратного клапана

Одностворчатый гравитационного действия

Двустворчатый с применением пружин

Решетка с обратным клапаном для естественной вентиляции

Использование гибкой мембраны

Расположение клапана в системе вентиляции

Вентиляционный обратный клапан для естественной вентиляции

устройство и принцип работы, виды, монтаж

Назначение обратного клапана

Устройство и принцип работы

Разновидности обратных клапанов

По материалу изготовления

По способу открывания

По конструкции и форме

Правила размещения и монтажа обратного клапана на вентиляции

Нюансы обслуживания

Изготовление обратного клапана своими руками

назначение, виды, установка. Как сделать

Зачем нужен обратный клапан

Типы обратных клапанов для вентиляции

Как выбрать обратный клапан

Указания по настройке устройства

Как сделать обратный клапан своими руками

Drip Depot Поддержка для самостоятельного орошения

Почему важны обратные клапаны отстойника?

Что такое обратный клапан откачивающего насоса?

Зачем устанавливать обратный клапан откачивающего насоса?

Эффективность откачки

Защита насоса

Место нахождения

Неправильная установка или отсутствие установки

Обратный клапан дренажного насоса ABS

Отверстие для выпуска воздуха

Вакуумные выключатели: понимание того, как они защищают нашу воду

Краткое руководство по клапанам выпуска воздуха

ПОЧЕМУ КЛАПАНЫ ВЫПУСКА ВОЗДУХА?
