Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой - двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2. 5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.

Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и ... как следствие пожар.

Остался последний штрих - установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе - тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) - распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Монтаж блока из розетки с выключателем

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает

Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

Отключить подачу электроэнергии на электрическом щите

Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки

Это позволит убедиться, что обесточена именно нужная линия.
Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Подключение

Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.

Схема подключения трехклавишного выключателя

В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.

Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.

Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:

  1. Обесточивание электросети путем отключения автоматического выключателя.
  2. Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
  3. Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
  4. Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
  5. Проверяется правильность работы устройства путем поочередного нажатия клавиш.

В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.

Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.

Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.

Схема блока трехклавишного выключателя с розеткой

Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

Блок розетка выключатель двойной. Способы подключения блока розетка и выключатель в одном корпусе.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про .

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.


С розетки снята защитная шторка.


Затем поочередно снимем клавиши выключателя.


Теперь нужно открутить два винта крепления верхней крышки и снять ее.


На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.


А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.


К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.


Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) - распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Каждое жилое помещение – домашнее, офисное или стояночное, не обходится без электропроводки и электромонтажных изделий. Поэтому старательный собственник всегда помнит о ключевых компонентах электропроводки и способах подключения оборудования, соединенного в едином блоке. Как вариант, это может быть розетка с выключателем в одном корпусе, со способом установки которой следует досконально разобраться.

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом сохранность денежных средств и экономия пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.


Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Способы подключения соединенного выключателя и розетки

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.


Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

  1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
  2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
  3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным. Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
  • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
  • Высококачественные приборы могут использоваться снаружи и внутри помещений.
  • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно сетевое гнездо это или рубильник. Практически всегда потребуется полная его замена. Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.


Установка и подключение блока розетка-выключатель производится по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала монтируется подрозетник, затем механизм, производится подключение проводов и установка защитно-декоративной крышки

Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, как подключать розетку с выключателем в цельной конструкции. Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
  2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
  3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
  4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
  5. Далее, нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
  6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
  7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если рубильник включён. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.


Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

Монтаж соединенного блока с розеткой и выключателем

Объединенные блоки конструкции, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно. Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий.

  1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
  2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
  4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
  6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.


Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и двухклавишный рубильник, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света. Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного рубильника задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.


Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя на горище или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.


Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска кабеля с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.


Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.


Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Как подключить розетку и выключатель:

Надежная электрика в доме или квартире: подключаем правильно:

Тонкости в процессе установки розетки с выключателем и скрытой проводкой:

Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, пожалуйста, обратитесь к профессионалам, чтобы избежать случаев поражения током или короткого замыкания.

На нашем сайте про электричество вы уже читали о том, как подключить розетку и выключатели . Теперь давайте рассмотрим подключение блока, который состоит из одинарной розетки и двухклавишного выключателя. В основном, такие блоки ставят на ванную комнату и туалет, ну и розетка в прихожей точно не помешает.

Давайте посчитаем провода, которые идут от дозовой коробки к блоку с розеткой и двухклавишным выключателем.

  1. Провод - Фаза
  2. Провод - Ноль
  3. Провод - Заземление
  4. Провод, идущий от выключателя на освещение ванной комнаты
  5. Провод, идущий от выключателя на освещение туалета.

Всего мы насчитали пять проводов, для того чтобы все работало их необходимо правильно подключить в блоке. Ниже вы видите наглядную схему подключения с поясняющими записями. Под этой схемой я расскажу о назначении каждого провода и о том, куда его нужно подключить.

Для того что бы вы лучше все поняли на схеме все провода разных цветов для пояснения читаем список ниже. Вполне возможно, что у вас на блок заходят провода другого цвета или вообще одноцветные. Если у вас такая ситуация то прозвоните и отмаркируйте все провода для удобства подключения.

Итак, вот список расцветок провода на схеме:

  1. Синий – Ноль
  2. Красный – Фаза
  3. Жёлто-зелёный - Заземление
  4. Бежевый – уходящая фаза освещения ванной
  5. Жёлтый - уходящая фаза освещения туалета

А теперь подробно, первым делом убедитесь в отсутствии напряжения. В блоке состоящем из розетки и выключателя питание с дозовой коробки подключается к розетке. Подключаем фазу, ноль и заземление к розетке на специальные контакты.

В зависимости от производителя от розетки может идти перемычка на входящий контакт выключателя. О том, как подключить выключатель и принцип его работы, вы тоже можете прочитать на нашем сайте. Если заводской перемычки нет, то изготавливаем её самостоятельно. Отрезаем кусок кабеля и соединяем фазный провод на розетке с входящим контактом выключателя .

У нас остаются два провода, которые подсоединяются к выходящим контактам выключателя и от туда идут в дозовую коробку. Соединение в дозовой коробке тоже простое и описывалось в предыдущей статье.

Для того что бы вы все поняли до конца вкратце напишу что куда подсоединять в дозовой коробке. Три провода (фаза, земля и ноль) соединяем с основными скрутками питания коробки. Два провода идущих от блочного выключателя соответственно соединяем с проводами, идущими в ванную и туалет.

Для тех кто не очень понял вот хорошая статья про подключения в дозовых коробках , при возникающих вопросах спрашивайте в комментариях отвечу в самый короткий срок.

Подбор и монтаж электроприборов в жилых помещениях не являются наиболее важной частью ремонтных работ, но все-таки имеют огромное значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широкий, чтобы можно было найти для себя наиболее подходящее изделие по форме, цвету, размеру и конструкции. Можно экономно разместить выключатель с розеткой в одном корпусе. Подобное комбинирование стало пользоваться популярностью последнее время у многих покупателей.

Преимущество объединения в один корпус розетки и выключателя

Главным преимуществом монтажа объединительного блока для выключателя и розетки является легкость подключения. В этих случаях не возникает необходимости делать два отверстия в стенке и вести контакты в несколько мест, как при отдельном подключении розеток и выключателей. Штробы при этом обязательно приходится маскировать посредством небольшого косметического ремонта. Дополнительным удобством, естественно, можно считать расположение на одной и той же высоте выключателя и розетки. Для правильного соблюдения европейских стандартов характерен именно такой принцип монтажа.

Благодаря доступности этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и повести монтаж в одной схеме. Простота установки этих электроприборов облегчает выполнение работ своими руками. При необходимости блок легко переносится в другое место. При этом две отдельных подводки подкладывать не нужно. Не возникнет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в одном корпусе можно практически на любых поверхностях, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких приборов возможна как внутри помещений, так и с наружной стороны любого здания. Для уличного монтажа рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие присутствуют недостатки?

К негативным сторонам таких устройств относится необходимость замены всего блока при его частичной неисправности. Не удастся, например, вынуть поврежденный элемент выключателя и вставить новый. И все же данный недостаток не настолько важен, если сравнивать его с преимуществами использования комбинированных корпусов.


Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый - количество клавиш выключателя и а второй - внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые - для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.


Как устанавливается розетка с выключателем в одном корпусе?

Подключение блока осуществляется примерно таким способом. После отключения электропитания делается разметка для последующего монтажа корпусов. Стена проверяется коронкой в нужном месте. Перфорированные отверстия, которые предназначаются для заводки кабелей, обязательно необходимо сломать.

Установочные коробки соединяются между собой, а в пазы вставляются специальные соединители. Кабель предварительно зачищается и заводится в коробки. Конструкция закрепляется на стене при помощи винтов крепления. Провода необходимо подготовить к подключению.

Крышка с розетки снимается, и контакты подсоединяются к ее клеммам. Розетка устанавливается в коробку после выворачивания винтов. Провода выключателя изолируются, а затем подключаются. Устанавливается общая для розетки и выключателя накладка блока, а крышка закрывается. Включается питание и проверяется качество работы устройства.


Подходящие места для установки

Такие приборы удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где возникает необходимость в компактных электрических устройствах. В таких местах розетки в основном служат временными источниками питания для самых разных электроприборов.

Теоретически выключатель с розеткой в одном корпусе можно устанавливать в любом уголке дома или квартиры, но следует уделять планировке больше внимания. Лучше всего подобрать подходящее место для монтажа в соответствии с планом жилого помещения. Можно выбирать количество клавиш, в зависимости от определенного места. Если планируется установка блоков выключателей с розетками во влажных помещениях, понадобится устройство со специальными шторками для защиты. Также потребуется соблюдение основных правил и требований по установке.

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.


Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Розетка с выключателем в одном корпусе наружная требует прокладки пяти проводников к электрической спаренной системе из распределительного блока. Нулевой провод из щитка распределения, а также заземляющую жилку необходимо подключить только к розетке. Для вывода фазы на двойной выключатель предусмотрены специальные перемычки в коммутирующих блоках. Две свободных жилки подключаются к коммутирующим контактам выключателей, через которые будут производиться подача фазы к приборам в ванной и туалете.

В распределительных коробах делаются скрутки контактов, подающих через коммутатор фазу, а также свободных жилок, направленных на патроны лампочек в туалете и ванной комнате. Заземление от потребляющего прибора и нулевые провода берут в распределительных коробках методом соединения оголенных концов со скрутками, предназначенными для питания розетки. Если возникает необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутирующих контактах нужно просто поменять жилки местами.

Чем отличается один способ от другого?

Можно заметить, что схема подключения одинарного и двойного коммутатора, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта понадобится четыре провода, а также заземление, а второй предусматривает наличие целых пяти.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

  1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
  2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
  3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь - это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

  • при необходимости можно легко перенести блок в другое место , при этом не нужно прокладывать две отдельных проводки;
  • нет необходимости по отдельности вымерять высоту установки розетки и выключателя , так как оба устройства совмещены в одном корпусе;
  • благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
  • совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента , вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

  1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
  2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
  3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
  4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
  5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
  6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

виды и подключение. Где лучше устанавливать?

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Схема подключения розетки с двухклавишным выключателем

Кабель от одного коммутатора перейдет к фазовой линии, а другой к лампе. Поместите механизмы в коробку. Поместите механизмы в коробку и затяните винты. Подключение коммутатора и распределительной коробки. Если каждый блок механизма переключения подключен к регистровому ящику или обходит его, он действует следующим образом.

Черно-серый провод коммутатора должен подключить его в своем регистровом ящике к фазовой линии в соответствующей ячейке; Помните, что кабель 1, 5 мм. Другой механизм будет подключен к другому регистровому ящику, который также попадает в гофрированную трубку лампы: вы должны пропускать черно-серый провод от этого механизма непосредственно к лампе с помощью обходного блока.

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Если два механизма и лампа соединены гофрированными трубами в одном и том же блоке регистра, используется одна и та же процедура: один выключатель должен быть подключен к фазовой линии, а другой должен быть подключен непосредственно к лампе. Убедитесь, что он работает правильно.

Поместите рамки на каждый механизм, включите выключатель освещения на распределительном щите и убедитесь, что переключатели работают правильно. Если вы пропустите автоматическое после установки. Если после выполнения работы автоматический пропустить, не волнуйтесь. Есть что-то, что было сделано неправильно, но ваша установка обнаружила его. Когда свет, попавший в электрическую панель, отключится, проверьте все этапы. Вы должны проверить соединения на переключаемых переключателях, а также на соединениях, выполненных в распределительных коробках и лампе.

Фото — Схема

Достоинства этого варианта:

  1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
  2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
  3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Схема подключения блока розетка-выключатель с двумя клавишами

Убедитесь, что провода правильно вставлены и вставлены на клеммы переключателей, клемм распределительной коробки и лампы, если вы проделали какую-либо работу над ним. Никогда не теряйте нити. Подключите, чтобы проверить работу. В электроустановках одним из важнейших соединений является, несомненно, подключение лампы через простой переключатель, это одно из первых соединений, которое электрик должен научиться выполнять.

Преимущества и недостатки конструкции

Для этой деятельности нам понадобятся следующие материалы. Хороший электрик должен сначала знать, как читать жилой электрический проект, этот проект составлен, в большинстве случаев, архитектурными чертежами резиденции и электрической схемой. Существует три типа электрической схемы, для этой сборки мы будем использовать многопроводную диаграмму.

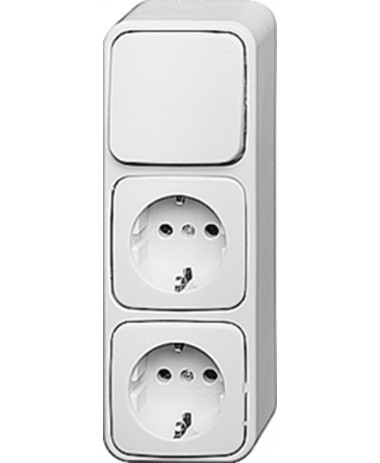

Фото — блок

Плюсы :

  1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
  2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
  3. Могут использоваться для уличного размещения, комнатного и т. д.;
  4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Многофункциональная схема подключения лампы через простой переключатель. Внимание: перед началом практики соблюдайте все меры предосторожности, в случае каких-либо сомнений не выполняйте, несчастные случаи могут быть фатальными. Если вы подключаете это соединение в жилой установке, это не будет необходимо, так как для схемы, в которой вы работаете, будет автоматический выключатель.

Что нужно для установки?

Затем подключите кабель от выхода соединительного разъема к входу выключателя. Подключите следующий выходной кабель выключателя к единственной клемме выключателя. Если установка находится в резиденции, ее необходимо выполнить в соответствии с приведенной выше многожильной схемой, сделать шунт в фазовом кабеле и подключить его к клемме переключателя.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж :

Чем отличается один способ от другого?

Подключите следующий кабель ко второму выводу коммутатора, этот кабель называется возвратом. Возврат должен иметь другой конец, подключенный к гнезду в терминале, который ведет к центральному контакту, это процедура безопасности, потому что если это возврат, подключенный к боковому контакту в тот момент, когда лампа находится на боковой нити, она уже может быть активирована, если Переключатель находится в положении включения, что может привести к поражению электрическим током.

Следующим шагом является создание сращивания ветви на нейтральном кабеле, а затем подключение его к боковой стойке сосуда. Окончательная сборка лампы, управляемой одним выключателем. Ниже приведен видео с этим монтажом. Затяните все винты и закрепите другие компоненты, лампу и выключатель. Используйте мультиметр для проверки целостности кабелей и определения правильности соединения.

  1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
  2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети. Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
  3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
  4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
  5. Нулевой провод проводки подключается к нулевому кабелю розетки.

Включите и проверьте работу лампы. Всегда ищите квалифицированного специалиста, следуйте правилам и используйте защитное оборудование для любых работ, связанных с электричеством.

  • Рафаэль Марселино.
  • Это немного зависит от того, как эта установка, видя, как это сложно помочь.
Ну, это зависит от того, хотите ли вы использовать переключатель для включения двух лампочек или использовать ту же схему из коммутатора. Если у вас есть какие-либо вопросы, вы можете спросить.

Хосе Рибамар Карвалью да Силва

Мы публикуем новые видеоролики каждую неделю. . Интересно, что происходит, когда фазовый проводник подключен к резьбовой части лампы в зависимости от срока службы лампы? У меня есть вопрос: можно ли вернуть лампу на нейтраль цепи гнезд? Спасибо и большое объятие, Марио.

Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Процесс точно такой же, как лампа накаливания, но в этом случае возврат подключается к фазовому силовому кабелю реактора и нейтралу, который подключается непосредственно к нейтральному кабелю реактора. У меня есть сомнения. 1º, если вы положили фазу в коммутатор во время возможного обмена, не было бы безопаснее, если бы оно было в лампе? 2-й в обмене лампой не нужно перемещаться внутри устройства на столбе лампы.

Просто используйте мультиметр, измеряя шкалу непрерывности между клеммами переключателя. В одной позиции это должно указывать на непрерывность, а в другом - не на положение. Хенрике МаттетеХелло, спасибо за сообщение. . Когда мы планируем электрическую часть конструкции, очень важными являются разъемы и переключатели. Когда дело доходит до выходов питания, следует разделить между особым использованием и общим использованием.


Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема подключения блока розетка-выключатель c двумя клавишами

Специальные гнезда предназначены для высоковольтных приборов, таких как электрический душ, стиральная машина, микроволновая печь и холодильник. Вы должны планировать количество сокетов, которые будут установлены в каждой комнате. Идеально один выход на каждые 5 футов. В случае кухни необходимо иметь большее количество выходов, в ванной не забудьте поставить розетку рядом с раковиной, которая должна находиться на расстоянии более 60 сантиметров от коробки, чтобы избежать контакта с водой.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

  1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
  2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
  3. Нулевые провода соединяются между собой;
  4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Очень важно принять шаблон высоты в различных точках электричества. Это значительно облегчает планирование вашей работы. Низкие розетки общего назначения должны быть размещены на расстоянии 30 см от пола. Высокие розетки, например, электрический душ, должны быть не менее 225 см от пола. Основная функция выключателей света состоит в том, чтобы прервать или установить прохождение электрического тока, выключение и точки света. Рекомендуется устанавливать их рядом с дверью, чтобы облегчить ее работу.

Модель разъемов и переключателей может быть полностью интегрирована с отделкой, выполненной в том же стиле, отделке и цвете стены. На темных стенах предпочитают темные розетки и выключатели; На светлых стенах выберите светлые пластины. В идеале стиль и цвет сокетов и переключателей не должны препираться с элементами декора.


Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Обзор цен

Купить розетку с выключателем Легранд (Legrand), Unica Schneider Electric (Шнайдер Электрик), Viko, Lezard, Gira и прочие можно в фирменных магазинах, цена зависит от типа и характеристик. Очень удобно, что выбрать нужный блок можно как по внешнему виду рамки, так и по техническим параметрам. Рассмотрим стоимость Легранд Valena:

Вам понравились наши советы по розеткам и коммутаторам? Если вы купили дом для ремонта, и вы намерены и переключаетесь, этот предмет, безусловно, предназначен для вас. Действительно, ранее использовались переключатели и электрические розетки с когтями, это не обязательно так и есть сегодня.

Что такое система крепления когтя

В старых коробках в то время не было винтов по бокам. Таким образом, невозможно было защитить электрооборудование. В поперечном сечении электрического штекера ниже, зажимная скоба окружена. Если вы разобьете свои старые электрические розетки, и вы поймете, что в ваших монтажных коробках для заподливки нет винтов, это связано с тем, что выходы имеют зажимные крепежные детали.

При покупке всегда проверяйте сертификат качества и технические характеристики устройства. Описанные модели можно найти в фирменных дилерских центрах и интернет-магазинах.

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Электрическая розетка и крепление для зажима, запрещено?

Как насчет электрических выключателей
Электрическая вилка с когтями не допускается, это не относится к переключателю. Вполне возможно использовать выключатель с застежкой-защелкой, поэтому для продажи доступны все системы этого типа. Откройте двери самого красивого интернет-магазина! Обязательно ознакомьтесь с полным объемом нашего предложения по сниженным ценам. Вы ищете веб-сайт, который поможет вам, посоветуйте вам о покупке коробочного коммутатора по более дешевой цене, предложит вам последние тенденции, гарантируя вам цену, которая рифмуется со скидками и сделками, вы не могли бы лучше упасть!

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

Вы обретете свое счастье, сбережения и улыбку! И дорогие клиенты, что вы ищете! Чтобы включить или выключить светильник от двух переключателей, подключите их правильно. Пример одного для контроля выхода. Перед установкой электрооборудования предостережение, убедитесь, что источник питания отключен от электрической панели.

Зачистка конца проводников

Установите сетевую розетку. Разделите концы проводников плоскогубцами.

Поставка переключателя через фазовый провод
С помощью красного провода подключите фазовую клемму распределительной коробки и входной клеммы переключателя. Соединение между переключателем и гнездом. С черным проводом подключите выходной разъем переключателя и входной разъем гнезда. Затяните винт соединительных клемм.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Подключение штекера и соединительной коробки

С помощью синего провода подключите нейтральный вывод распределительной коробки и выходной разъем гнезда.

Подключение заземления
С помощью зелено-желтого провода подключите клемму заземления соединительной коробки и клемму заземления гнезда. Затяните винты клемм. Положите крышку на палочки для еды. Закрепите корпус и крышку распределительной коробки. Закрепите корпус переключателя, а затем кнопку переключения на переключателе. Закрепите корпус гнезда, а сам корпус гнезда. Затяните соединительный винт центра вилки.

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

  1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
  2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
  3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь - это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

  • при необходимости можно легко перенести блок в другое место , при этом не нужно прокладывать две отдельных проводки;
  • нет необходимости по отдельности вымерять высоту установки розетки и выключателя , так как оба устройства совмещены в одном корпусе;
  • благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
  • совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента , вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

  1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
  2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
  3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
  4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
  5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
  6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Выключатель двухклавишный с розеткой в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Следует помнить, что для подключения блочного электроустановочного устройства выбирать кабель нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

  1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
  2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
  3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
  • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
  • Высококачественные приборы могут использоваться снаружи и внутри помещений.
  • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные схемы подключения электроустановочных устройств иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
  2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
  3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
  4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
  5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
  6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
  7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

  1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
  2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
  4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
  6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на информацию следующей статьи, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить электромонтажные работы в ванной, обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Для монтажа нескольких механизмов (розеток или выключателей) в одной точке подключения, помимо комбинаций нескольких референсов, объединенных одной многопостовой рамкой, используется электрофурнитура в едином корпусе.

Преимуществами применения объединенных в едином корпусе механизмов Schneider Electric при устройстве систем электроснабжения являются:

• экономия места при установке сблокированных вариантов электроустановочных изделий: габариты блока значительно меньше аналогичного по функциям многопостового комплекса фурнитуры;
• надежность закрепления всей коммутации, произведенного в заводских условиях: клиенту требуется только осуществить подключение к питающей электросети;
• удобство установки в штатную монтажную коробку, разработанную специально для конкретной модели сблокированных механизмов.

Сдвоенные розетки скрытого монтажа всех модульных серий Schneider Electric устанавливаются в стандартную одинарную коробку. Для блоков из разнородных механизмов используются пластиковые или металлические коробки, входящие в стандартную комплектацию.

Примеры блоков розеток и выключателей «Шнайдер электрик»

В серии «Прима» представлены комбинированные трехпостовые блоки внутренней установки, состоящие из двух механизмов выключателей в различных сочетаниях (1+1, 1+2, 2+2) и розетки, а также четырехместный розеточный блок и комбинированное устройство (трехконтактное гнездо для электроплит 250В 32A + стандартная 16-амперная розетка), применяемое в жилищном строительстве.

Серия «Этюд» укомплектована блочной фурнитурой для внешней установки: трехместными блокированными розетками, двухрядным четырехрозеточным блоком и системой из розетки и одно- или двухклавишного выключателя степени защиты IP44.

Сблокированные выключатели в ассортименте «Шнайдер Электрик» встречаются гораздо реже ввиду наличия в перечне стандартной электрофурнитуры двух- и трехклавишных моделей.

Эту и другую блочную электрофурнитуру вы можете купить в интернет-магазине Schneider-24.ru, предварительно уточнив цену и наличие на складе интересующего вас товара.

ИП Лавров Юрий Викторович
ИНН 500101870607

для чего нужен и как подключить?

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

  1. Перед счётчиком устанавливают выключатель вводной AB.
  2. После счётчика с однофазным вводом монтируется двухполюсный АВ.
  3. Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

Рис. 4. Пример схемы включения автоматических выключателей

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока 1 2 3 4 5 6 8 10 16 20 25 32 40 50 63 80 100
Мощность однофазной сети 02 04 07 09 1,1 1,3 1,7 2,2 3,5 4,4 5,5 7 8,8 11 13,9 17,6 22
Сечения проводов медных 1 1 1 1 1 1 1,5 1,5 1,5 2,5 4 6 10 10 16 25 35
алюминиевых 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4 6 10 16 16 25 35 50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Часто задаваемые вопросы от читателей

Разрешен ли двухполюсный автоматический выключатель на вводе в системе TN-C?

Да вполне разрешается, более того, я рекомендую устанавливать именно его на вводе в дом или квартиру. Двухполюсный выключатель отличный коммутатор, так как обеспечивает одновременный разрыв и фазного, и нейтрального проводника, в отличии от однополюсного.
Это удобно тем, что напряжение не может податься из сети ни по одному из выводов.

Дело в том, что на практике часто встречаются случаи, когда из-за своеволия соседей или горе электриков у вас в доме выводы могут поменяться местами. В такой ситуации однополюсный автоматический выключатель на вводе отключит не фазный, а нейтральный проводник. Что существенно повышает вероятность поражения электрическим током, как вы уже поняли, система с двухполюсным автоматическим выключателем на вводе лишена данного недостатка.

Если вы рассматриваете данную проблему с точки зрения ПУЭ, то здесь хочу обратить ваше внимание на п. 6.6.28, который гласит:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Конструкция двухполюсного автоматического выключателя в полной мере соответствует данному требованию, так как и фазный, и нейтральный проводник разрываются в нем одновременно. А вот заменять один двухполюсный двумя однополюсными однозначно нельзя, поскольку такая схема позволит разрывать нейтральный проводник без отключения фазного, вразрез требованиям п.6.6.28 ПУЭ.

Список использованной литературы

  • Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
  • Буль Б.К. «Основы теории электрических аппаратов» 1970
  • Е.Д. Тельманова «Электрические и электронные аппараты» 2010

Электрический - Напряжение на потолочном светильнике обнаружено независимо от того, включен или выключен выключатель

Это может быть признаком «коммутируемой нейтрали», когда переключатель прерывает заземленный (нейтральный) провод вместо незаземленного (горячего) проводника. В этом случае лампочка будет включаться и выключаться вместе с выключателем, но розетка всегда будет горячей.

Для проверки:

ПРЕДУПРЕЖДЕНИЕ: Эта процедура требует работы с цепями под напряжением. Если вы чувствуете себя некомфортно или не имеете для этого знаний или инструментов, обратитесь к местному лицензированному электрику.

  1. Используйте вольтметр / мультиметр для измерения напряжения в сети переменного тока.
  2. Измерьте расстояние между контактом в нижней части розетки и заведомо исправным заземлением (возможно, заземляющими проводниками в коробке).
  3. Измерьте расстояние между резьбовым контактом в розетке и надежным заземлением.
  4. Поверните переключатель и повторите шаги 2 и 3.

При выключенном переключателе оба измерения должны быть 0 В переменного тока. Если вы измеряете линейное напряжение в розетке при выключенном переключателе, скорее всего, у вас есть переключенная нейтраль.

При включенном переключателе измерением с шага 2 должно быть линейное напряжение. Если на шаге 2 вы получите 0 вольт, а на шаге 3 - линейное напряжение. Это означает, что провода розетки поменяны местами.

Возможно, счетчик улавливает фантомное (индуцированное) напряжение. Этот тип напряжения может быть измерен бесконтактным испытанием напряжения или вольтметром с высоким сопротивлением (обычным для цифровых мультиметров). Напряжение может быть индуцировано другими электрическими линиями, которые находятся в непосредственной близости от коммутируемого проводника.

Для проверки:

ПРЕДУПРЕЖДЕНИЕ: Эта процедура требует работы с цепями под напряжением. Если вы чувствуете себя некомфортно или не имеете для этого знаний или инструментов, обратитесь к местному лицензированному электрику.

  1. Используйте мультиметр с низким сопротивлением вольт / мультиметр для измерения напряжения на розетке.

Если есть фантомное напряжение, низкоомный измеритель его не улавливает.

Розетка

- Не снималась отломанная пластина на розетках заменена

Нет ничего необычного в том, что два набора соединений на задней панели розетки используются для соединения проводов, идущих от панели выключателя, с проводами, идущими к другим розеткам в той же цепи.Однако, как вы заметили, также возможно, что провода были в совершенно разных цепях. Если они были подключены к разным цепям, оставление их подключенными будет иметь негативные последствия. Отрицательные последствия могут быть любыми: от выключателей, которые немедленно срабатывают (что указывает на опасное состояние), до различных других опасных условий, которые могут быть вредными / раздражающими сейчас и / или опасными в будущем (различные возможности обсуждаются в других ответах).

В конечном счете, единственный способ узнать, были ли цепи подключены, - это проверить.Вы можете выполнить это тестирование, либо протестировав цепи в том виде, в каком они существуют в доме (что может быть довольно неудобно), либо, если предположить, что заменяемые розетки исправны, вы можете проверить замененные розетки, чтобы определить, как они были фактически подключены.

Тестирование старых розеток

Если у вас все еще есть старые розетки, которые вы удалили, и у вас есть измеритель целостности цепи (например, омметр или омметр; мультиметр и т. Д.), То вы можете проверить и убедиться, были ли подключены верхние и нижние заглушки к исходным розеткам. вместе или разъединены.Проверка старых розеток позволит вам быть на 100% уверенным, что верхняя и нижняя розетки были подключены до начала работы.

Если у вас нет какого-либо измерителя целостности цепи, вы, вероятно, можете получить помощь от кого-нибудь в местном хозяйственном магазине для проверки розеток. Просто скажите человеку, который вам помогает, то, что вы хотите узнать. Большинство таких магазинов окажут вам помощь.

Тем не менее, IMO, вы должны владеть чем-то, что будет выполнять эту функцию тестирования, если вы хотите выполнять этот тип работы.Тестеры, которые будут выполнять эту функцию, могут быть довольно недорогими. Наличие чего-нибудь для выполнения этого типа теста может разрешить многие типы ситуаций.

Если у вас какой-то счетчик:
Без проводов, подключенных к задней части розетки, проверьте целостность (т. Е. Сопротивление) между соединениями в одном и том же положении в верхней и нижней вилках. Вы можете сделать это либо с помощью винтовых соединений там, где провода были фактически подключены до снятия, либо вы можете вставить щупы для тестера / измерителя в отверстия, где обычно вставляются заглушки (т.е. на самом деле вставьте измерительные щупы в отверстия на лицевой стороне розетки, куда вы вставляете обычные вилки, но между тем, где вы вставляете две разные вилки). При вставке в гнезда розетки с использованием тестовых щупов, имеющихся на большинстве расходомеров, вам часто придется поворачивать щупы, чтобы на самом деле установить контакт внутри щелей, в которые входят штекеры.

Если соединены верхний и нижний разъемы, вы должны легко прочитать 0 Ом на соединениях для верхнего и нижнего разъемов. Если они были отсоединены, вы не сможете определить низкое сопротивление по крайней мере между одной парой пазов / винтов на левой или правой стороне розетки.

В идеале, вы должны провести это тестирование, удалив каждую отдельную розетку и либо отламывая вкладки, либо нет, как указано для каждой розетки, когда вы заменяете старую. Учитывая, что вы уже удалили розетки и почти наверняка не отследили, какая розетка из какой электрической коробки, выполнение этого тестирования сейчас покажет вам только A) Если все розетки подключены сверху и снизу, тогда нет необходимости волноваться; или Б) количество розеток, которые вам необходимо идентифицировать и оторвать от них; и / или C), что вам нужно сломать язычки на всех выходах.

Если ваша ситуация отличается от (A) или (C), вам нужно будет пройти и проверить каждое место, где вы заменили розетку, чтобы определить, какая из них имеет верхнюю и нижнюю части в разных цепях. Для этого будет полезно иметь подходящего тестировщика. Но, по крайней мере, вы знаете из своего тестирования удаленных розеток, сколько розеток вам нужно точно идентифицировать как те, которые требуют сломанных вкладок (то есть, если только у одного из старых были отключены верхняя и нижняя части, вы только нужно найти одну коробку, в которой это должно быть, и можете прекратить расследование, как только вы ее найдете).

Поменяйте старые дрянные трехпозиционные переключатели на хорошие

Не мирите со старыми трехпозиционными переключателями света, подобными этому. Поменяйте их на что-нибудь новое и улучшенное.

Тайлер Лизенби / CNET

Архаичные выключатели света с таким же успехом могут быть из каменного века.Все, что они делают, это включают и выключают свет. Они не могут мягко приглушить освещение или запомнить желаемый уровень яркости. Устаревшие переключатели тоже плохо сочетаются со светодиодными лампами. Решение? Замени их на современные переключатели.

Это руководство проведет вас через шаги по замене устаревших трехпозиционных переключателей света на обновленные настенные элементы управления. Этот процесс может быть непростым, поэтому прочтите все шаги, прежде чем начинать свой проект. В некоторых случаях лучше и безопаснее всего обратиться к электрику.

Трехпозиционные переключатели часто управляют одним осветительным прибором на обоих концах коридора.

Тайлер Лизенби / CNET

Шаг 1. Найдите свои переключатели

Самая простая установка трехпозиционного переключателя включает два переключателя, которые подключают и управляют одним осветительным прибором, например переключатели на обоих концах коридора, лестницы или большой жилой площади. В большинстве случаев свет (или массив источников света), которым они управляют, находится на потолке выше.В частности, это светильники с жесткой проводкой, а не просто лампы, подключенные к розеткам.

Подготовьте инструменты и расходные материалы.

Тайлер Лизенби / CNET

Шаг 2: Соберите инструменты

Для этой работы вам не понадобится много инструментов. Однако необходимые материалы имеют решающее значение, поэтому убедитесь, что они у вас под рукой. Вот список:

Что вам понадобится

  • Philips и отвертки с плоской головкой
  • Тестер напряжения на ручке

Имейте это на всякий случай

  • Изолента
  • Проволочные гайки
  • Инструмент для зачистки проводов или линейные клещи

Необязательно, но спасибо, если у вас есть один

  • Мультиметр (он же мультитестер)

Отключите питание цепи выключателя света на главной электрической панели.

Тайлер Лизенби / CNET

Шаг 3: Отключите питание


Безопасность должна быть приоритетом в этом проекте, и он начинается с убийства электричества в ваших розетках. Прежде чем что-либо делать, выключите прерыватель на главной электрической панели. Ориентируйтесь только на выключатели, которые обеспечивают питание осветительных приборов и выключателей, которые вы планируете обслуживать.

Удалите эти уродливые лицевые панели.

Тайлер Лизенби / CNET

Шаг 4: Доступ к проводке


Теперь пора приступить к проводке.Часто есть пара винтов, удерживающих каждую лицевую панель на месте, сверху и снизу. Отвинтите эти винты, затем снимите пластины, закрывающие каждый переключатель.

Обычно клеммы переключателя обматывают изолентой после подключения их проводов. В моем случае старые переключатели имели незащищенные клеммы, поэтому я мысленно записал их позже. На всякий случай используйте ручку для измерения напряжения, чтобы проверить наличие постоянного тока. Включив ручку напряжения, коснитесь краев переключателя. Если ручка начинает мигать и подавать сигнал тревоги, будьте осторожны! Вероятно, поблизости есть электричество высокого напряжения (120 вольт).

Конечно, если вам нужно измерить фактическое напряжение токоведущих проводов, вам подойдет мультиметр. Этот гаджет может определять напряжение и силу тока в электрических цепях, компонентах и ​​соединениях. Научиться пользоваться этим инструментом - ценный навык.

Как только ваша ручка проясняет все, можно приступать. В противном случае вам придется отключить другие выключатели на главной панели, пока не исчезнут предупреждения.

Расчистите путь, вытащив старый выключатель.

Тайлер Лизенби / CNET

Затем выверните винты, которые удерживают старые переключатели на месте.Они находятся на вкладках вверху и внизу каждого переключателя. Винты также просверлили отверстия в распределительной коробке позади них. Чтобы получить доступ к проводке, осторожно извлеките переключатели из электрических коробок. Будьте осторожны, чтобы не отсоединить провода от клемм переключателя - провода все еще должны быть надежно прикреплены к винтам переключателя, удерживающим их на месте.

Перед тем, как погрузиться в дело, сделайте секунду, чтобы сфотографировать переключатели и видимую проводку. Фактически, делайте снимки до и после того, как возитесь с чем-либо.Таким образом, у вас будет запись о том, как все было подключено (и работало правильно) изначально. Думайте об этом как о дополнительной страховке на случай, если по пути у вас возникнут проблемы.

Загляните в электрическую коробку.

Тайлер Лизенби / CNET

Шаг 5: Оцените состояние проводки


Теперь у вас должен быть хороший обзор внутри каждой коробки. Я должен подчеркнуть, что существует много возможных способов подключения трехпозиционного переключателя света.Это пошаговое руководство отражает обычный сценарий электропроводки и тот, который используется в моем собственном доме.

Внутри каждой из двух электрических коробок вы должны увидеть два пучка проводов. Назовем каждую коробку «Коробка 1» и «Коробка 2». Мы также предположим, что, как и у меня, ящики, внутри которых вы работаете, находятся на этаже над подвалом. Если это так, то важны направления проводов, входящие в каждую коробку. Это поможет вам установить их происхождение и в конечном итоге идентифицировать их.

Коробка 1. В коробке 1 один из жгутов проводов входит в коробку снизу.Этот трехпроводной жгут должен состоять из двух цветных проводов (черного, белого) и одного из неизолированных медных проводов. Эти провода идут от главной электрической панели вашего дома (обычно в подвале внизу) и обеспечивают питание вашей цепи освещения.

Другой 4-проводной жгут войдет в коробку сверху и будет иметь три цветных провода (черный, белый, красный) и медный (неизолированный). Они подключают переключатель в этой коробке к другому переключателю в коробке 2.

Коробка 2. Здесь оба пучка проводов должны входить в электрическую коробку с его верхней стороны.Провода имеют одинаковую конструкцию, за исключением направления входа. Один трехжильный жгут будет содержать два цветных провода (черный, белый) плюс один из чистой меди. Они связывают выключатель с вашим осветительным прибором. Второй жгут (четырехжильный) должен содержать три цветных провода (черный, белый, красный) и медный (неизолированный). Провода здесь соединяют этот локальный переключатель с другим в коробке 1 через комнату.

Шаг 6: Примите решение продолжить или отменить

Проводка, которую вы видите, может не соответствовать тому, что я описал.Например, может не быть белых проводов. Этот сценарий обычно случается с выключателями в старых домах. В одной из ваших электрических коробок может быть только один пучок проводов, а в другом - три пучка.

Нередко один трехпозиционный переключатель находится в одной коробке с двумя или даже тремя другими. Все эти переключатели, клеммы и провода могут сбить с толку опытных электриков, не говоря уже о начинающих мастерах.

Взгляните на эти две диаграммы ниже. Первый - это набросок того, что вы должны увидеть.Это простая трехсторонняя трасса, которую я ожидал и встретил у себя дома. На втором рисунке показано, что в коробке 1 есть три пучка проводов, а в коробке 2 - только один.

Схема 1: Вот пример базовой схемы трехпозиционного переключателя, с которым вы, надеюсь, будете иметь дело в своем доме.

Стив Конэвей / CNET

Если ваша настройка освещения не соответствует этим двум изображениям, я предлагаю вам прервать проект.То же самое происходит, если проводка загадочная, странная или выглядит сложной. Лучше перестраховаться и нанять профессионала.

Схема 2: Это альтернативная схема трехпозиционного переключателя, с которой вы также можете столкнуться в своем доме.

Стив Конэвей / CNET

Шаг 7. Поменяйте местами ваши новые переключатели

Если ваша проводка соответствует моему описанию (диаграмма 1) или тому, что показано на диаграмме 2 выше, продолжайте.Имейте в виду, что для макетов диаграммы 2 вам придется соответствующим образом скорректировать мои инструкции. Если вы еще не сделали фото оригинальной проводки, самое время.

В коробке 1 отсоедините провод от старого переключателя и подсоедините его к правильной клемме на новом. Методичная работа с одним проводом за раз поможет избежать путаницы и ошибок. Черный провод от трехжильного жгута (идущий от главной панели) подключается к «общему» выводу (также называемому линией) на новом коммутаторе.Этот вывод должен быть окрашен в черный цвет на коммутаторе или помечен как «COM».

Подсоедините черный провод к черной клемме нового переключателя.

Тайлер Лизенби / CNET

Черный и красный провода в другом пучке (четырехпроводном), входящие в коробку сверху, являются дорожками (провода от другого переключателя). Подсоедините эти два провода к двум латунным клеммам переключателя. Для них не имеет значения, какой серебряный терминал вы используете.

Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме на новом коммутаторе. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Черный и красный бегущие провода идут к латунным клеммам.

Тайлер Лизенби / CNET

В моем конкретном случае переключатели Lutron, которые я купил, имели одну латунную и одну синюю клемму.Поскольку они созданы для работы в паре, я обязательно подключил красный бегунок к синей клемме на обоих переключателях.

В переключателях Lutron, которые я использовал, была специальная синяя клемма для одного из путевых проводов.

Тайлер Лизенби / CNET

Последнее звено, которое нужно сделать - это земля (голая медь). Каждая электрическая коробка должна иметь пучок медных проводов, соединенных вместе с помощью проволочной гайки (желтый винтовой соединитель, изображенный ниже).В некоторых старых домах эти связки появились раньше, чем проволочные гайки, и их просто припаяли друг к другу. Тем не менее, неизолированный медный провод заземления подключается к зеленой клемме на ваших переключателях.

Мои новые коммутаторы, как и многие другие, имеют зеленый провод заземления, который был предварительно подключен на заводе. С помощью нескольких оборотов гайки я добавил этот зеленый провод к группе существующих медных проводов, которые для записи были спаяны вместе.

Подключите зеленый провод заземления коммутатора к медным проводам заземления в коробке.

Тайлер Лизенби / CNET

Не беспокойтесь о том, чтобы возиться с белыми (нейтральными) проводами. Хотя они необходимы для функционирования цепи освещения, обычные выключатели не требуют такого подключения. Однако умным выключателям света, как правило, требуется подключение нейтрального провода. Эти белые провода уже должны быть подключены. В противном случае соедините их проволочной гайкой.

Белые нейтральные провода уже должны быть соединены (в моем случае припаяны) в коробке.

Тайлер Лизенби / CNET

Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Не забудьте подсоединить медные заземляющие провода к коммутатору так же, как в коробке 1.Точно так же вы должны убедиться, что белые (нейтральные) провода здесь также скруглены.

Вставьте новые переключатели обратно в их коробки.

Тайлер Лизенби / CNET

Подключив новые переключатели, осторожно вставьте все обратно в электрические коробки. Установите переключатели на место и верните их лицевые панели. Вы также можете добавить новые лицевые панели, которые вам больше нравятся.

Установите новые лицевые панели.

Тайлер Лизенби / CNET

Настал момент истины. Включите питание на главной панели и проверьте переключатели. Если ваши новые переключатели оснащены яркими светодиодными индикаторами, вы сразу поймете, что они работают. Похлопайте себя по плечу, вы это заслужили. И если вы когда-нибудь захотите установить сложные интеллектуальные переключатели в будущем, примите наши поздравления. Вы также приобрели навыки, чтобы справиться с этим.

Тайлер Лизенби / CNET

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели. «3-х ходовой» - это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь.Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

  • Красный указывает на наличие горячего провода (120 вольт переменного тока).
  • Зеленый указывает на нейтральный провод с потенциалом земли.
  • Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более выключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. 4-позиционный переключатель имеет два положения.В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении "X". Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают - анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя.(Не беспокойтесь о размере файла - он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара блоков переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).

Обычной практикой при подключении многопозиционной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый означает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к коммутатору через белый провод .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..

<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

Связанные страницы:


Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя.Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете реализовать аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель - это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором - клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», так как первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто замыкающее или размыкающее устройство.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора. Один из них - это более старый метод, который сейчас нечасто используется, а другой - более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей света с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме можно увидеть, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен.Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету.Итак, учитывая все возможности, свет горит в двух случаях:

  • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
  • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то она похожа на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и L2 клеммы.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к) Коммутатор 2 COM (подключен к) Состояние индикатора
L1 L1 ВЫКЛ
L1 L2 L2
L2 L1 ВКЛ.
L2 L2 ВЫКЛ. больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения - это старая система, которую вы можете найти в некоторых старых домах и промышленных установках. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

По умолчанию (как показано на схеме) свет выключен. Но когда какой-либо из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухпозиционным переключателем

COM переключателя 1 (подключен к) COM переключателя 2 (подключен к) Состояние индикатора
L1 L1 ВКЛ.
L1 L2 ВЫКЛ.
L2 L1 ВЫКЛ. этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухстороннего переключателя или проводки по лестнице, а также схема подключения.

Когда работает только половина розетки - ZImmerman Electric Company

Эффективное функционирование всех электрических розеток необходимо для обеспечения безаварийной жизни домовладельцев.Но проблемы с электричеством довольно распространены, а выход из строя розетки - это то, чего не может избежать ни один домовладелец. Плохое соединение, устаревшая проводка или сработавший автоматический выключатель могут вызвать неисправность розетки. Но бывают случаи, когда работает только половина электрической розетки, а другая - нет. Это может произойти по нескольким причинам, и разумно вызвать электрика, чтобы разобраться в проблеме.

Вот несколько возможных факторов, которые могли привести к такой ситуации:

Наполовину горячая розетка

Это может произойти из-за переключаемой или наполовину горячей розетки.Это тип дуплексной розетки с пространством для двух розеток, которую обычно можно найти в спальнях, ландшафтном освещении, гостиных или в местах, где используются торшеры или прикроватные светильники. Они позволяют одновременно подключать два устройства. В случае половинных розеток, где половина выключателя всегда готова к подаче электричества на постоянной основе, а для другой половины есть настенный выключатель, как и стандартные розетки. Он упрощает управление освещением без необходимости многократно включать и выключать выключатель.Если работает только половина розетки, проверьте, есть ли выключенная розетка.

Проблема с проводкой

Для стандартной вилки или переключателя провода наматываются на винты перед их затяжкой. Вы можете снять пластину розетки и вынуть розетку из коробки, чтобы проверить, правильно ли намотаны провода. Существует вероятность ослабления соединения, если провода были заколоты в спину вместо того, чтобы систематически их наматывать. Если вы обнаружите проблему с кабелями, рекомендуется позвонить в электрическую компанию, чтобы исправить ее.

Разъемы проводов не используются должным образом

Если розетка перестает работать так эффективно, как должна, одной из причин может быть неправильное использование гаек для проводов. Соединители проводов - это крепежные детали, используемые для плотного соединения нескольких электрических проводов в коробке. Они помогают предотвратить соприкосновение проводов друг с другом. Электрик может подключить кабели по мере необходимости для решения проблемы.

Типы используемых проводов

Неправильное использование проводов также может привести к этой проблеме. Обычно провода изготавливаются из алюминия или меди.Рекомендуется использовать медные провода, так как они прочные, безопасные, пластичные и обладают высокой проводимостью. Алюминий хрупкий и обладает высокой устойчивостью к электричеству, которое может сжечь проводку из-за накопления тепла внутри розетки. Поэтому важно использовать правильный тип провода для розеток.

Работа с электричеством сопряжена со значительным риском, поэтому лучше не делать ремонт своими руками. Если у вас есть какие-либо проблемы с розетками, проводкой, электромонтажом или любые другие проблемы с электричеством в доме, всегда рекомендуется позвонить в электрическую компанию.Их электрики обладают опытом, инструментами и оборудованием для безопасного выполнения любых электрических задач.

Zimmerman Electric здесь, чтобы удовлетворить ваши жилищные и коммерческие потребности в электричестве на всей территории метро Phoenix Valley. Позвоните нам сегодня, если вам нужны электромонтажные работы 602-497-3365.

Односторонний односторонний переключатель против одностороннего двустороннего переключателя

Электрические переключатели - это чрезвычайно простые устройства, которые используются для включения и выключения. Самые распространенные типы электрических выключателей - это те, которые мы используем для включения и выключения света.Очень мало изменилось в том, как работают переключатели, когда они были изобретены. Несмотря на то, что существует множество форм переключателей, мы больше привыкли к одностороннему одностороннему переключателю и одному групповому двустороннему переключателю. Давайте узнаем больше об электрических переключателях и четко увидим разницу между односторонними и двусторонними переключателями.

Разберитесь в типах электрических выключателей лучше

1. Что такое выключатель света на одну или две группы?

Среди типов электрических выключателей одни однокнопочные, а другие двухклавишные.Вы знаете, что означает «банда»? «Банда» описывает количество переключателей на пластине. Их иногда называют рокерами, переключателями или диммерами, в зависимости от того, как они функционируют, но они просто относятся к количеству переключателей света на пластине. Например, когда переключатель представляет собой односторонний односторонний переключатель, это означает, что на пластине есть один переключатель. Вероятно, будет получено больше, но очень редко бывает больше трех в домашних условиях - это можно назвать переключением на три группы.

Что касается диммерных переключателей, то они описаны точно так же.Одноканальный диммерный переключатель имеет единственный диммер на пластине; двухклавишный диммерный переключатель имеет два диммера и так далее.

Однонаправленный однопозиционный переключатель может управлять только одной световой цепью, а с помощью 2-клавишного переключателя люди могут управлять двумя световыми цепями и т. Д. Но если для управления одной световой цепью необходимы два переключателя, как в случае с В верхней и нижней части лестницы люди могут выключать и включать свет, установив два однонаправленных переключателя на одну сторону в обеих зонах, это то, что мы предсказали для переключателя на два направления.

Комбинируя диммер и переключатели направления точно на одной и той же пластине, люди могут настроить или сопоставить вариант по предмету. Затем они могут настроить свет на желаемую среду и включать и выключать его. Настройка атмосферы вызывается переключателем, но может быть изменена только как любой другой диммер.

2. Что означает односторонний, двусторонний переключатель?

При сравнении типов электрических выключателей ключевым моментом также является «способ».

Односторонние переключатели: когда переключатель света является односторонним, это означает, что это просто переключатель включения / выключения.Он управляет одиночным светом или цепью освещения. Односторонний односторонний переключатель - это самый простой тип переключателя света, доступный на рынке.

Двухсторонние переключатели: двусторонний переключатель указывает на то, что есть другой переключатель, который управляет точно таким же светом. Двусторонние переключатели часто используются на лестничных клетках, в большом пространстве с переключателями у каждого дверного проема.

Помимо этих двух типов электрических переключателей, существует еще один вид переключателей, которые люди могут использовать для управления освещением из трех мест.Это промежуточный переключатель. Когда в большом помещении три входа и рядом с каждым из них нужен выключатель, может помочь промежуточный выключатель. Свет (ы) можно включать и выключать в любом из трех мест.

Как правило, двух- или трехпозиционные переключатели всегда являются двухпозиционными. Если вы покупаете коммутатор, не зная точно, какие типы электрических переключателей вам нужны, обычно в любом случае будет хорошей идеей приобрести двусторонний переключатель. Это связано с тем, что, если требуется только односторонний переключатель, его можно использовать только через одну из соединительных клемм (L1 или L2) и общую клемму.(Если переключатель не работает так, как вы хотите, вы можете перевернуть его или поменять местами клеммы L1 и L2).

Односторонний односторонний переключатель против одностороннего двустороннего переключателя

Принципиальное различие между односторонним односторонним переключателем и одним групповым двусторонним переключателем заключается в количестве контактов, которые у них есть. У одностороннего переключателя всего два контакта, а у двустороннего - три.

Односторонний переключатель, по сути, выполняет функцию замыкающего или размыкающего переключателя. Когда он включен, оба терминала присоединены, и как только он выключен, контакт между ними разрывается.Напротив, двусторонний переключатель представляет собой комбинацию двух односторонних переключателей. Одна из клемм может быть подключена к одной из двух оставшихся клемм, но не одновременно. Когда вы хотите установить соединение с одним терминалом, соединение с другим терминалом разрывается.

Одним из преимуществ двухсторонних переключателей является то, что пользователи могут управлять одним устройством, например светом, из двух мест. Это то, что отличает двусторонние переключатели от других типов электрических переключателей.Двусторонние переключатели обычно используются в длинных коридорах, поэтому пользователям не нужно переходить на другой конец в полной темноте. Это достигается соединением двух клемм двух переключателей вместе, так что путь устанавливается, когда переключатели находятся в одном направлении, и путь не устанавливается, когда переключатели находятся в разных направлениях.

При таком использовании нет определенного места для включения или выключения. По сути, простой поворот любого переключателя приведет к выключению или включению света.Однонаправленный односторонний переключатель имеет определенные места включения и выключения и не может использоваться для получения идентичного эффекта. Различные типы электрических переключателей могут использоваться для достижения различных результатов. Тем не менее, однонаправленные односторонние переключатели являются наиболее широко используемыми переключателями в домах и в нескольких приложениях, где люди хотят контролировать поток энергии.

Резюме:

1. Односторонний переключатель имеет только две клеммы, в то время как двусторонний переключатель имеет только три клеммы.

2. Двусторонние переключатели могут использоваться для управления освещением из двух положений, а односторонний - нет.

3. Однопозиционный односторонний переключатель имеет четкие состояния включения и выключения, а однопозиционный двусторонний - нет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
