Как правильно собрать потолочный каркас под гипсокартон по технологии

• Этапы обустройства конструкции
• Какой вид профиля понадобится
• Замеры поверхности
• Разметкаhttps://sdelalremont.ru/image/Podvesnye_potolki.pdf
• Подготовка материалов
• Крепление каркаса и сборка конструкции
• Крепление гипсовых строительных плит и гипсоволокнистых листов
• Устройство проводки
• Заключение

Довольно популярным вариантом оформления потолка становится монтаж гипсокартона, за счет которого можно обустроить оригинальный дизайн. Но для его монтажа необходимо правильно обустроить каркас под гипсокартон на потолок. При его монтаже есть некоторые особенности разметки конструкции, которые стоит учитывать при проведении работ.

Этапы обустройства конструкции

Для начала стоит рассмотреть этапы работы, которые предусматривает монтаж каркаса для потолка из гипсокартона в комнате :

1. Подготовка поверхности.
2. Замеры поверхности и расчет материала.
3. Разметка.
4. Подготовка материалов.
5. Монтаж профилей.

Каждый из них важен в одинаковой степени, потому когда обустраивается каркас для потолка из гипсокартона, схема его составляется еще при подготовке.

Какой вид профиля понадобится

Перед тем, как приступать к рассмотрению технологии устройства конструкции необходимо определится с используемыми материалами, а именно, какой профиль использовать.

Обозначение профилей и отличие в аббревиатуре:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Потолочный	ПП	CD
Потолочный направляющий	ПН	UD

В зависимости от своего назначения и требований к конструкции профили могут быть представлены в разных размерах.

Для устройства каркаса на потолке под гипсокартон нам понадобятся два вида профиля, а именно направляющий (ПН) и потолочный (ПП).



Стартовый потолочный ПНПонадобится такой ПП

Также не стоит забывать и о креплениях для профиля, которых также может быть представлено несколько видов:

1. П-образные кронштейны. Просты в использовании, легко сгибаются в местах сгиба, а также предварительно перфорированы по всей площади.
2. Быстроподвес. Такой тип имеет специальные спицы с отверстиями, помогающие соединять детали, которые невозможно соединить прямым подвесом.
3. Крестообразные кронштейны (краб). Обычно применяются в роли перемычек для несущих профилей. Позволяют скреплять их под прямым углом.
4. Также, дополнительно, могут быть использованы соединители, для удлинения профилей.

Соединитель профиля

Замеры поверхности

Для начала стоит провести замер длины и ширины потолка. Исходя из них будут проводится расчеты материалов.

Непосредственно сам материал рассчитывается следующим образом:

• Длину помещения разделяем на 60 сантиметров. Таким образом мы получим количество направляющих креплений.
• Ширина помещения будет служить показателем для длины профилей.
• Также на 60 сантиметров разделяем и ширину, в итоге получаем количество поперечных перекладин из профиля.
• В общей сложности в конечном итоге у нас должна получится сетка из профилей, на которую будет закрепляться листы.
• Теперь умножаем количество направляющих на ширину помещения, после чего количество поперечных креплений на длину и складываем полученные показатели. Таким образом мы получим общую длину профиля, которая нам необходима. Исходя из нее в дальнейшем будет приобретаться сам профиль.



Таким же образом рассчитываются и дюбель-гвоздь для профиля, которые предусматриваются каждые 30-40 сантиметров.



Скачать инструкцию по монтажу подвесных потолков из гипсокартона Кнауф.

Разметкаhttps://sdelalremont.ru/image/Podvesnye_potolki.pdf

Следующим шагом становится разметка потолка под каркас гипсокартона. Для нее нам понадобится рулетка, карандаш, гвозди или саморезы, нить и уровень.

Непосредственно сама разметка проводится следующим образом:

1. В первую очередь определяем уровень будущего потолка.
2. После того, как уровень, на котором будет монтироваться каркас для подвесного потолка из гипсокартона, обозначен, начинаем переносить его показания на поверхность всего потолка.
3. От в каждую из сторон на расстоянии в 60 сантиметров забиваем еще один гвоздь. При этом проверяем, чтобы две отметки были на одном уровне.
4. Таким же образом обустраиваем отметки на расстоянии 60 сантиметров друг от друга по всему периметру комнаты.
5. Теперь необходимо между каждой отметкой по периметру натянуть нити, которые будут первичным указателем.

Далее непосредственно при монтаже необходимо будет натягивать нить между отметками лежащими друг напротив друга, непосредственно при обустройстве каждого профилей.

Важно правильно выполнить разметку согласно размерам ГКЛ.  Для этого необходим чертеж расположения листов гипсокартона на потолке.

Схема расчета распределения листов на потолке.

Подготовка материалов

Теперь необходимо подготовить материалы к монтажу. Можно обрезать профиль непосредственно во время того, как будет проводится монтаж каркаса под гипсокартона на потолок, но лучше будет подготовить его заранее.

Как уже стало понятно, подготовка подразумевает собой вырезку профиля в соответствии с размерами помещения. Для проведения работ нам понадобится рулетка, карандаш и болгарка (или же ножовка для металла).

Нам необходимо сделать каркас для гипсокартона на потолок в соответствии со всеми размерами помещения, потому необходимо вырезать из профиля отрезки. Возьмем для примера комнату размером 4*6 метров, и для нее рассчитаем материалы, и рассмотрим, как их подготовить. Соответственно для больших помещений расчет каркаса из гипсокартона на потолок будет проводиться аналогично.

Для начала нам нужно выбрать профиль и посчитать количество продольных профилей. Они будут крепится по длине помещения. Рассчитываются следующим образом:

1. Как уже было сказано, крепление будет проводится по длине (если длина слишком большая, то крепить лучше по ширине комнаты, расчеты при это проводятся также).
2. Для подсчета количества продольного профиля, делим ширину помещения на шаг крепления: 4,0м/0,5м=8. Таким образом мы выяснили, что нам понадобится 8 профилей, длиной 6 метров.
3. Теперь просчитываем поперечные перекладины. Шаг их крепления также пол метра. Делим длину помещения на шаг, после чего умножаем на количество продольных полос. 6/0,5*8=96. Понадобится 96 отрезков.
4. Отметим, что шаг поперечных креплений можно сделать больше, увеличив его до 70-80 сантиметров, чтобы немного сэкономить материалы.

Проще воспользоваться онлайн калькулятором расчета потолка ГКЛ.

После того, как подсчитано необходимое количество профиля, с помощью ножниц по металлу или болгарки выпиливаем необходимые отрезки.

Крепление каркаса и сборка конструкции

Пришло время крепить каркас на потолок для гипсокартона. Процесс довольно прост, но требует внимания и сосредоточенности. А кроме того, каркас под гипсокартон из металлопрофиля на потолок должен быть закреплен четко по уровню.

Для закрепления нам понадобятся саморезы, шуруповерт, уровень. И также стоит подготовить и профиль. Для работы нам понадобятся следующие:

1. Потолочный профиль (ПП) 60/27.
2. Направляющий профиль (ПН) 28/27

Итак, приступим к разбору технологии  крепления каркас для подвесного потолка из гипсокартона:

1. В первую очередь еще раз проверяем уровень крепления, который был отмечен при разметке, напомним, каркас должен быть идеально горизонтальным.
2. Теперь, над отметками уровня каркаса закрепляем по периметру направляющие профиля.
3. После чего начинаем крепление продольных профилей. Для этого сначала натягиваем нить, между отметками разметки, между которыми будет предусмотрен профиль, и предусматриваем для него крепления повесов.
4. Они представляют собой «П» образные  пластины (кронштейны).  Закрепляем их непосредственно по разметочной нити, которая показывает уровень каркаса потолка из гипсокартона.
5. После их закрепления можно обустраивать непосредственно сам профиль. Он закрепляется с двух сторон на «П-образном» креплении. При этом нужно четко соблюдать уровень разметки. Нить должна слегка соприкасаться с профилем, но не должна натягиваться им, или висеть на расстоянии.
6. Проверяется ровность как продольными, так и поперечными нитями.
7. Так же закрепляем все продольные профиля в соответствии с выполненными метками.
8. Таким образом, у нас готов первичный каркас на потолок под гипсокартон из металлопрофиля.
9. Теперь приступаем к креплению поперечных профилей. Они крепятся непосредственно к продольным, с использованием крабов. Крепление происходит при помощью саморезов с сверлом.

   Соединение профиля крабом с фиксацией саморезами

10. После закрепления всех профилей, натягиваем нить, между отметками, и поверяем насколько ровно сделан каркас из профиля под ГКЛ потолок.
    Напомним, нити должны лишь слегка соприкасаться, но не натягиваться и не провисать под профилем. В дополнение проверяем ровноту правилом.

После проверки можно сказать, что каркас на потолок под гипсокартон подготовлен. Теперь узнайте подробно, как правильно крепить листы ГКЛ.

Но это касательно одноуровневого, но стоит еще рассмотреть и двухуровневые потолки с подсветкой.

Крепление гипсовых строительных плит и гипсоволокнистых листов

Крепление гипсовых строительных плит и гипсоволокнистых листов к профилям (брускам) осуществляется, в основном, поперек несущих профилей. Для удобства последующего шпаклевания рекомендуется с листов, примыкающих длиной стороной к стене, предварительно срезать
продольную кромку.
Установить с помощью подпорок или телескопического подъемника гипсовые строительные
плиты или гипсоволокнистые листы в проектное положение и закрепить их к каркасу. Гипсовые
строительные плиты или гипсоволокнистые листы подгоняются друг к другу и привинчиваются
к каркасу шурупами, при этом не должна допускаться их деформация. Укладка изоляционного
материала (при необходимости) производится параллельно с монтажом каждого листа обшивки. Толщина и плотность изоляционного материала должна быть рассчитана и учтена в нагрузках при выборе типа и конструкции подвесного потолка.
Смежные листы при монтаже подвесного потолка должны монтироваться вразбежку со смещением друг относительно друга не менее чем на шаг несущего профиля.

С торцевых кромок гипсовых строительных плит, не оклеенных картоном, при помощи кромочного рубанка необходимо снять фаску под определенным углом (22,5°) на глубину 2/3 толщины
листа.
Гипсовые строительные плиты или гипсоволокнистые листы закрепляются к каркасу самонарезающими шурупами, располагаемыми с шагом 150 мм вразбежку на смежных листах на расстоянии:
• для гипсовых строительных плит не менее 10 мм от оклеенного картоном края листа и не
менее 15 мм от обрезанного;
• для гипсоволокнистых листов не менее 10 мм от края листа.
При применении гипсоволокнистых листов толщиной 12,5 мм шаг шурупов увеличивается
до 200 мм. Для крепления гипсовых строительных плит к каркасу применяют самонарезающий
шуруп TN, а для гипсоволокнистых листов – самонарезающий шуруп MN.

Устройство проводки

Также на фазе монтажа каркаса под гипсокартон необходимо сразу подготовить проводку под осветительные приборы. Ее укладка осуществляется по гофрированным трубам от ближайшей распределительной коробки.

Электропроводка в гофре на потолке

Здесь нужно отметить несколько нюансов, которые необходимо учитывать:

1. Для устройства проводки необходимо или приобретать профиль в котором предусмотрены специальные отверстия для электропроводки, или же заблаговременно их обустроить самостоятельно.
2. Крепление гофрированной трубки проводится с помощью специальных клипс или хомутов с шагом в 30-40 сантиметров.

Более подробней об устройстве электропроводки можете узнать в отдельных материалах.

Заключение

Теперь вы узнали, как собрать каркас из профиля для гипсокартона на потолок и можете сделать это сами (конечно понадобится помощник). Кроме того, отметим, что есть важные моменты при работе с гипсокартоном. Для закрепления изученного материала рекомендуем вам ознакомится с несколькими видеороликами, в которых наглядно показано, как сделать каркас для гипсокартона для потолка.

Видео:

Видео:

Видео:

фото, схема установки и видео монтажа

Разметка плоскости и сборка каркаса – важные этапы в обустройстве потолка из ГКЛ. Если неправильно сделать разметку, то конструкция может получиться кривой, кроме этого ее несущая прочность будет низкой. Грамотная установка профиля является важной и неотъемлемой частью монтажа. Чем жестче будет конструкция, тем надежнее будет потолок над вашей головой. Перед тем как смонтировать каркас потолка под гипсокартон, нужно знать разновидности подобной конструкции.
Вариант конструкции каркаса подвесного потолка из гипсокартона

Вернуться к оглавлению

Полное содержание материала

• 1 Виды каркасов
  • 1.1 Как смонтировать ячеистый каркас
    • 1.1.1 Подготовка к обустройству
    • 1.1.2 Материалы для монтажа
    • 1.1.3 Чертеж и разметка плоскости
    • 1.1.4 Крепление обрешетки
  • 1.2 Поперечный каркас на потолок из ГКЛ
  • 1.3 Многоуровневый каркас для ГКЛ
  • 1.4 Каркас для подвесного потолка из ГКЛ из деревянных брусков
• 2 В заключении

Виды каркасов

Исходя из применяемого материала, обрешетка может быть:

• металлическая – недорогая, надежная конструкция, с отличными характеристиками. Практичная и простая в монтаже;
• деревянная – материал не такой долговечный, при этом стоить такая конструкция будет непорядок дороже. Есть еще один нюанс – древесина неустойчива к перемене влажности, поэтому каркас с течением времени будет менять параметры. Требует специальной пропитки перед использованием. Но есть неоспоримая положительная сторона – экологичность. В последнее время металлический профиль является основным видом элементов для сооружения обрешетки под потолок из гипсокартона. Есть несколько видов структуры конструкции;Пример деревянной обрешётки под гипсокартон
• ячеистая – профили и поперечины создают конструкцию с односторонними ячейками;Пример ячеистой обрешетки под гипсокартон
• поперечной – профессиональные строители очень часто используют этот способ.

Отличительная черта – крепление плит ГКЛ к профилям, находящимся поперек конструкции.
Обрешетка бывает разной и по числу ярусов:

• одноуровневая – каркас в одной плоскости;
• двухуровневая – обустраивается в нескольких плоскостях;
• многоуровневая – рассчитанная на несколько ярусов, поэтому сложная в обустройстве, но по виду более привлекательная. Конструкция многоуровневой обрешетки под гипсокартон

Как только принято решение, какая конструкция будет смонтирована и из какого материала, можно приступать к подготовительным работам.

Как смонтировать ячеистый каркас

Этот вид обрешетки является выходом для тех, кто не имеет опыта, чтобы выполнить монтаж каркаса под гипсокартон на потолок, профессионально.
Схема каркаса на потолок под гипсокартон
Чтобы каркас был крепким и ровным, нужно правильно нанести разметку на потолок и надежно скрепить профиль просекателем. Разберемся, какие комплектующие нам понадобятся и каково их назначение.

Подготовка к обустройству

Хорошо очистить поверхность, удалить с нее отслоившуюся краску и штукатурку. Если на поверхности присутствуют ржавые пятна, плесень и грибковые образования, их нужно хорошо зачистить шкуркой и обработать специальными составами с антисептическим эффектом.
Схема для монтажа каркаса на потолок
Важно! Не пренебрегайте этим этапом, так как со временем грибок и плесень может проявиться на гипсокартоне.
Вариант конструкции каркаса под гипсокартон на потолок
Как только поверхность очищена, нужно провести инспекцию потолка. Если на нем присутствуют трещины, их следует заштукатурить гипсокартон составом на основе цемента и нанести грунт на ГКЛ глубокого проникновения.

Материалы для монтажа

Конструкция будет состоять из подвесов и профилей. Если подвесная обрешетка выполняется во влажном помещении, то стоит купить оцинкованные профили – они не подвержены коррозии.
Итак, для монтажа нужно подготовить:

• направляющие элементы UD;
• стеновой профиль CD;
• прямой подвес;
• дюбели;
• саморезы для гипсокартона;
• крабы для ГКЛ;
• удлинители для профиля;
• лента для уплотнения.

Все материалы нужно покупать с запасом в 10%.
Чертеж в размерами потолка из гипсокартона
Для обустройства понадобится следующий инструментарий:

• ударная дрель;
• шуруповерт;
• лазерный уровень;
• измерительный прибор;
• ножницы по металлу.

Как видим, дорогого строительного инструмента для гипсокартона покупать не нужно.

Чертеж и разметка плоскости

Перед монтажом составляем подробную схему конструкции, которую планируется получить в итоге. Насколько грамотно она будет составлена, настолько качественным и красивым получится потолок из гипсокартона.
Чертеж с размерами каркаса на потолок под гипсокартон
На этом этапе не только вырисовывается общая картина конструкции, но и места установки приборов освещения и точечной подсветки. Разметка потолка под каркас гипсокартона – один из важнейших этапов.

Разметка потолка. Пошаговая инструкция:

• замерить все стены. Не стоит замерять одну плоскость и умножать ее на два. Это может привести к неточным данным, так как в строительстве существуют погрешности, которые очень сильно проявляются в домах старой постройки;
• замерить высоту в центре помещения и по углам;
• замеры будут проводиться от самого нижнего угла. Решение о том, насколько опустить конструкцию от базовой поверхности зависит от того, что будет находиться под подвесным потолком. Если просто проводка под гипсокартон для осветительных приборов, то достаточно 3-5 см, под вентиляционную систему 10-12 см;Процесс проведения проводки под гипсокартоном
• на чертеж нужно нанести отметки расположения потолочных и направляющих элементов;
• прорисовываем черту по местам установки основного профиля, шаг которого будет 60 см;Чертеж каркаса под гипсокартон но потолок
• отмечаем установку перемычек – результатом должна стать сетка с одинаковыми ячейками;

• переносим чертеж на потолочную поверхность при помощи рулетки, отвеса и строительного уровня.Нанесение разметки на потолок

Совет! Плиты гипсокартона располагаются от окна, обязательно учтите это при сооружении обрешетки. В видео показано как монтировать каркас на потолок.

Крепление обрешетки

Как сделать каркас под гипсокартон на потолке? Для того чтобы грамотно обустроить обрешетку, нужно выполнить следующее:

• с применением уровня и обивочной шнуровки отметить по всему периметру на стенах ровные линии;

• на направляющий профиль приклеить ленту для уплотнения со стороны прилегания к стене при монтаже;
• закрепить направляющие элементы. Дюбели-гвозди должны находиться на расстоянии 30 см друг от друга;
• отступить от стены 30 см и прикрутить первый подвес на черту, где будут проходить основные профили. Шаг для элемента 50 см;Процесс монтажа подвесов на потолок
• потолочный элемент отрезается на полсантиметра меньше, чем расстояние от стены до стены;
• установить профиль в направляющие элементы и закрепить маленькими саморезами к подвесам. Если профиля не хватает по длине, то его стоит нарастить при помощи соединительных элементов;
• перемычки фиксируется при помощи крабов.

Важно! Перемычки сооружаются в разбег, если установить их по одной линии, то есть вероятность провисания конструкции под весом ГКЛ. При проведении монтажных работ важно проверять уровень конструкции.
Готовый смонтированный каркас на потолок под гипсокартон






На этом обустройство ячеистой обрешетки под ГКЛ своими руками закончено. Останется только обшить конструкцию и нанести финишную отделку.

Поперечный каркас на потолок из ГКЛ

Эта конструкция наиболее экономична, так как в ней присутствуют только основные профили, не нужны перемычки и крабы.
Пример монтажа поперечного каркаса на потолок
Порядок выполнения работ:

• начертить схему конструкции, рассчитать высоту и сделать чертеж с учетом того, что шаг профиля будет 50 см;Чертеж с размерами каркаса потолка
• отбить по периметру ровные линии малярным шнуром;
• закрепить направляющий элемент по отбитым линиям;
• фиксируем в направляющем элементе потолочный профиль маленькими саморезами по металлу – «семечками».Пример крепления потолочного профиля

Эта конструкция рассчитана на то, чтобы один лист ГКЛ перекрывала 6 профильных элементов. Если работа по монтажу профильной конструкции выполнена правильно, то обрешетка получится прочной и надежной.

Многоуровневый каркас для ГКЛ

Есть несколько способов смонтировать подобный каркас. Можно вначале установить первый уровень, а затем на него укрепить нижний. Раньше этот метод и применялся. Но стоит отметить, что несущая способность такой конструкции существенно снижается.

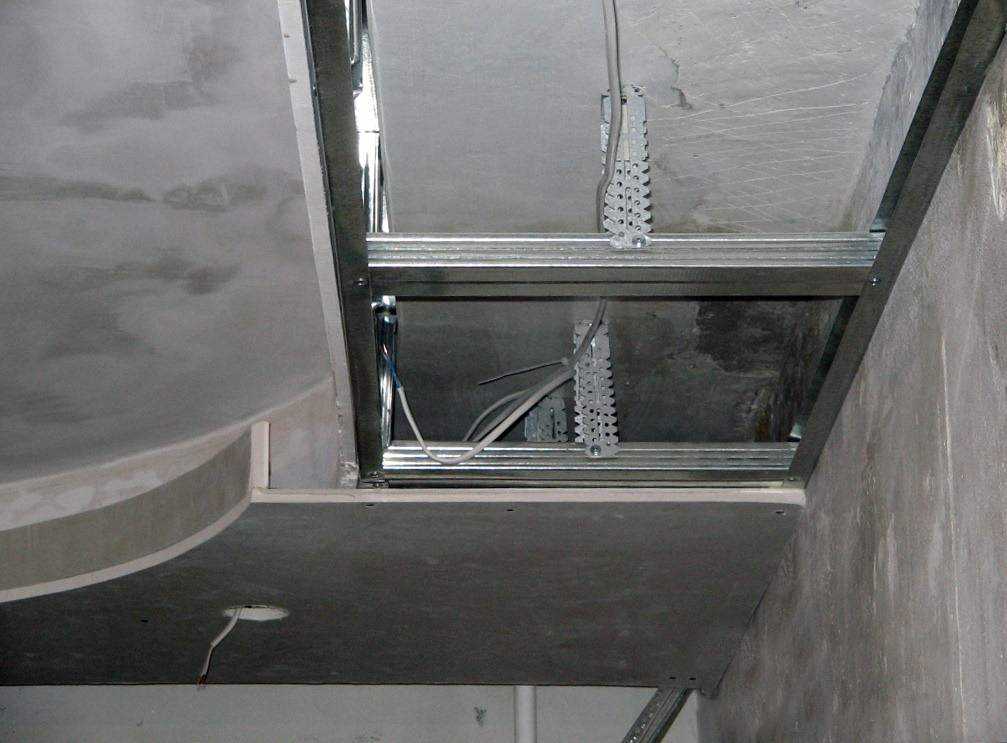

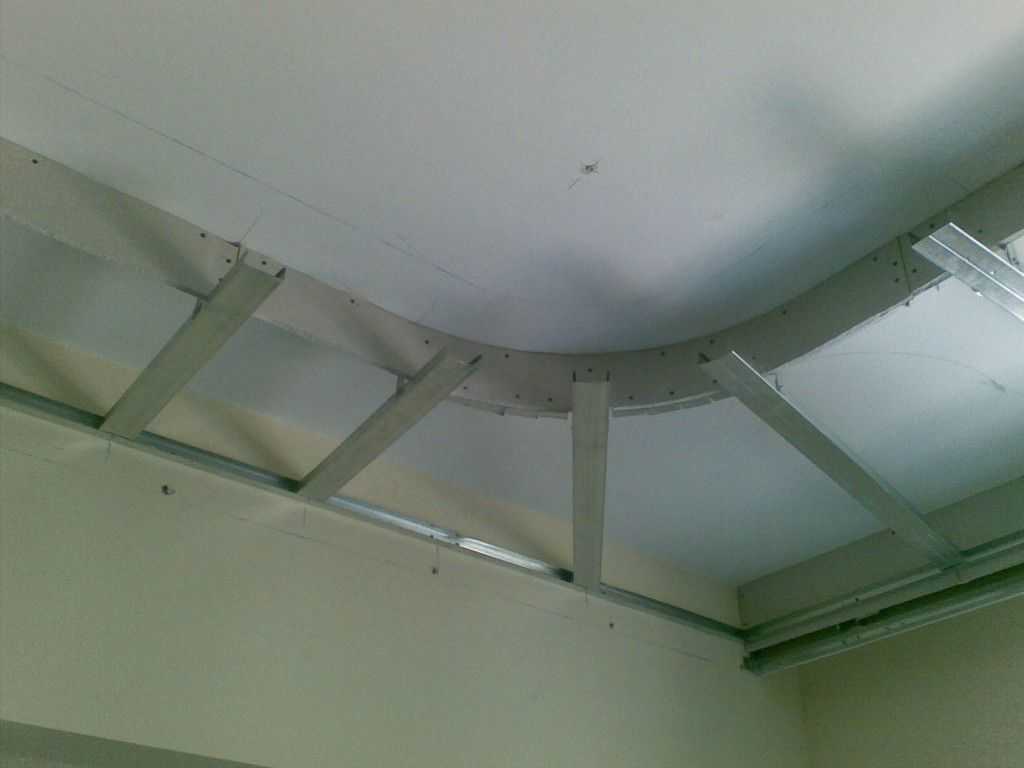

Каркас многоуровневого потолка из гипсокартона

Второй способ. Монтируется вначале нижний уровень, и только потом к нему присоединяется верхний. Подобную конструкцию выполнить сложнее, но ее надежность на порядок больше, чем у первого варианта.

Пошаговая инструкция монтажа:

• нижний ярус начинаем отмечать на нижнем углу комнаты;
• по периметру отбить прямые, при помощи строительной шнуровки;
• устанавливаем направляющий элемент с предварительно наклеенной уплотнительной лентой;
• на потолке сделать разметку, соответствующую контурам 1 и 2 уровней;
• по этому контуру нужно прикрутить направляющий элемент. Если конструкция потолка криволинейная, то стоит на боковых сторонах профильного элемента сделать небольшие насечки. Важно! Если изгиб сильно крутой, то насечки должны находиться максимально близко друг к другу;
• стоечный профиль нарезать на небольшие отрезки, по размеру соответствующие расстоянию между потолком и границей второго уровня;
• элементы прикрутить вертикально, вставляя их в направляющий элемент на потолке;
• низ всех деталей соединить направляющим профилем;
• установить стеновые профили по всему второму уровню, вставляя их в направляющий профиль и прикручивая к контуру;
• проложите проводку для освещения или подсветки, которая должна находиться в гофрированной изоляционной трубе;
• соорудите первый уровень каркаса. Процесс монтажа каркаса первого уровня

После окончания работ по обустройству каркаса под гипсокартон как на стене, так и на потолке, останется только обшить поверхность ГКЛ и произвести финишную отделку.

Каркас для подвесного потолка из ГКЛ из деревянных брусков

Если принято решение обустроить обрешетку на потолке из древесины, то стоит применить хвойные породы, уровень влажности материала 12%.
Каркас из деревянных брусков для подвесного потолка
Порядок выполнения монтажа:

• для работы нам понадобятся бруски сечением 5х4, которые нужно обработать антисептическими составами;
• сделать разметку на потолочной поверхности. Важно! В ситуации с древесиной, шаг основных элементов должен составлять строго 40 см, а подвесы должны находиться на расстоянии полуметра друг от друга;Схема устройства каркаса из деревянных брусьев
• к потолку подвесы крепятся дюбелями-гвоздями также как и направляющие бруски по периметру комнаты;
• к подвесам прикручиваются бруски, которые будут впоследствии держать гипсокартон;
• проверить уровень каждого элемента и четырьмя саморезами прикрутить бруски к направляющим элементам.

Вариант конструкции деревянного каркаса для потолка
Если кажется, что конструкция недостаточно жесткая, то можно установить деревянные перемычки. Но в этом обычно нет необходимости, так как конструкция получается очень надежной. В видео показан процесс монтажа деревянного каркаса для подвесного потолка.

Вернуться к оглавлению

В заключении

Строго следуя пошаговой инструкции в обустройстве каркаса под гипсокартонный потолок, можно соорудить конструкцию, которая будет служить много лет.

Как использовать и обрамлять металлическими шпильками (проект) (сделай сам)

Обновлено: 29 июня 2021 г.

Инструменты и технологии для возведения подвалов и перегородок со стальными шпильками

.

Следующий проект›

Семейный мастер на все руки

Вам понравится стальной каркас. Стальные шпильки идеально прямые, не дают усадки и трещин. Они легкие, их легко хранить, они устойчивы к огню, насекомым и гниению. Стальные шпильки дешевле дерева.

от специалистов по DIY в журнале Family Candyman

Время

Много дней

Сложности

Начальник

Стоимость

Varies

MELATE

Varies

MELATE

VARIE , стальные шпильки все больше и больше заменяют своих кузенов из деревянных шпилек в домашнем строительстве. Вам понравится стальной каркас за многие преимущества, которые он имеет по сравнению с деревом: Стальные стойки идеально прямые. Они не сжимаются и не расходятся. Стальные шпильки легки и удобны в хранении, кроме того, они устойчивы к огню, насекомым и гниению. И вам очень понравится тот факт, что стальные шпильки примерно на 30 процентов дешевле деревянных.

Поначалу вы обнаружите, что изготовление каркаса со стальными стойками медленнее, чем с деревянными, потому что вы будете работать с незнакомыми материалами, техниками и инструментами. Но как только вы научитесь работать со сталью, это станет очень удобно. Если вы допустили ошибку, вы можете просто открутить стальные детали и быстро вернуться в нужное русло. Для начала мы покажем вам, как построить небольшую ненесущую стену.

Набор инструментов

Вероятно, у вас уже есть большинство инструментов, необходимых для крепления стальными стойками. К ним относятся рулетка, прямые авиационные ножницы по металлу, отвес или 4-футовый. уровень и дрель (предпочтительно беспроводная с переменной скоростью и несколькими настройками сцепления) с 2-дюймовым лезвием. удлинительный держатель бит. Потратьте еще 30 долларов на эти дополнительные «обязательные» инструменты: плоскогубцы с С-образным зажимом (фото 3) для временного зажима стальных шпилек на гусеницах и клещи для фиксации листового металла (также называемые «утиногубцами», вставка, фото 4) для образуя крутые изгибы в стальной гусенице.

Базовая стальная стойка

режущие наконечники и детали каркаса из металлических стоек

Фото 1.

Отрежьте металлические стойки и гусеницы

Отрежьте обе боковые полки стальной стойки, используя прямые авиационные ножницы. Затем согните один фланец вверх, чтобы он не касался губок ножниц, и разрежьте поперек стенки шпильки. Для облегчения монтажа электропроводки и сантехники в дальнейшем держите все выбивные отверстия в замочной скважине на одном уровне, обрезав все стальные шпильки по длине с одного конца. Защищайте руки прочными перчатками.

Для обрезки отдельных стальных стоек и траков используйте прямые авиационные ножницы (фото 1). Если вам нужно быстро отрезать десятки металлических шпилек и гусениц   , используйте циркулярную пилу с беззубым (карборундовым) лезвием для резки металла (7 долларов США). При резке отдельных стальных стоек или гусениц циркулярной пилой пилите с закрытой стороны (или «перемычки») и плотно закрепите деталь на козлах. Защитите себя от искр из душа, едкого дыма и оглушительного шума, надев защитные очки, пылезащитную маску, одежду с длинными рукавами и средства защиты органов слуха.

Совет для профессионалов: более быстрый способ вырезать стальные шпильки

Чтобы вырезать стальные шпильки, отрежьте обе стороны, затем надрежьте и согните.
В большинстве домашних центров продаются дисковые и обрезные пилы, предназначенные для резки стальных шпилек, но один профессионал предпочитает более тихий и менее грязный подход. Он разрезает обе стороны ножницами и делает линию на спине. После того, как он несколько раз согнул шпильку вперед и назад, он получил разрез без заусенцев. Нет необходимости в средствах защиты органов слуха и металлической стружки, прилипающей к вашим ботинкам. Осторожно : Стальные шпильки и гусеницы острые. Наш профессионал не носит перчатки, но вы должны.

Техника возведения стен

Фото 2. Разметка и крепление направляющих

Прикрепите стальные направляющие к бетону с помощью винтов по бетону с шестигранной головкой 1-1/4 дюйма. Разметьте положение гусеницы, начертите мелом линии и просверлите отверстие в металле и в бетоне на всю длину шурупа. Используйте ударную дрель с твердосплавным сверлом по каменной кладке. Установите винты сначала на каждом конце направляющей металлического каркаса, а затем через каждые 3 фута вдоль направляющей. Перекрывайте углы гусеницы, надрезав кромку первой гусеницы, чтобы перекрывающаяся гусеница могла встать на место. На длинных прямых участках перекрывайте соседние направляющие на 6 дюймов и прикрепляйте перекрытие к полу с помощью шурупа по бетону.

Фото 3: Отметьте, зажмите, затем привинтите

Соедините металлические шпильки с гусеницами, плотно зажав два элемента с помощью плоскогубцев с зажимом и забив 1/2 дюйма. Винт № 8 с полукруглой головкой посередине, где они встречаются. Вверните винты на средней скорости. Выберите настройку сцепления, достаточно сильную, чтобы закрутить винт, но не настолько сильную, чтобы она сорвала отверстие для винта и ослабила соединение.

Фото 4: Техника обрамления дверного проема

Соорудить дверной проем в ненесущей стене из стали и дерева. Изготовьте металлический коллектор, обрезав дорожку на 2 дюйма длиннее, чем ширина отверстия. Разрежьте каждый фланец гусеницы (на обоих концах) на 1 дюйм в длину и согните перемычку вниз 90 градусов с помощью плоскогубцев для фиксации листового металла (как показано на вставке). На заданной приблизительной высоте открытия закрепите жатку, ввинтив два винта с плоской головкой в ​​каждую створку полотна (плотно прижимая жатку к шпильке), а затем ввинтив винт через каждый фланец гусеницы.

Врезка: создание замкового соединения коллектора

Обрежьте полки по бокам направляющей металлического каркаса с помощью резака для металлических шпилек и отогните внутреннюю стенку, чтобы создать поверхность крепления.

Наилучший способ возведения стальных стен состоит в том, чтобы сначала закрепить напольные и потолочные направляющие, а затем по одной установить шпильки. На полу разметьте и отметьте расположение стены, закрепите стальную направляющую (фото 2), а затем определите положение потолочной направляющей с помощью отвеса или уровня, прижатого к стальной стойке. На готовом потолке, где направляющая каркаса стены проходит перпендикулярно балкам, прикрепите направляющую к нижележащим балкам с помощью саморезов для гипсокартона диаметром 1-1/2 дюйма. Если направляющая проходит параллельно балкам, прикрепите ее к потолку с помощью анкеров для гипсокартона.

Прочие советы по обустройству стен

• Отметив положение всех стоек на потолочных и напольных направляющих, тщательно измерьте точную высоту каждой стойки. Это обеспечивает правильную посадку, компенсируя наклон потолка или пола.
• Обрежьте стойки металлическим ножом для шипов до высоты, обеспечивающей плотный контакт как с верхней, так и с нижней частью гусениц. Зазоры больше 1/16 дюйма на обоих концах слишком велики, потому что они переносят вес стены на шурупы.
• Когда вы размечаете высоту и ширину дверных проемов, оставьте дополнительные 1-1/2 дюйма для высоты и 3 дюйма для ширины, чтобы разместить деревянные бруски 2 × 4, которые вы добавите для прибивания двери. каркас и отделка деревом (Фото 4). Соедините деревянную опору с металлическим каркасом, повернув твердые ребра шпилек к грубому отверстию и прикрепив древесину к металлу с помощью шурупов для гипсокартона 1-1/4 дюйма.

Советы для профессионалов: строительство стен

Не прокладывать рельсы через дверной проем
Выложите стены и проемы так же, как и деревянные, но при установке нижней пластины не прокладывайте направляющую через дверные проемы. Вы не можете использовать сабельную пилу, чтобы вырезать отверстие позже, как это можно сделать с деревом. Винты по бетону хорошо подходят для крепления гусеницы к бетону.

Используйте шпильку, чтобы установить верхнюю пластину
В отличие от дерева, стальные шпильки надежно прямые. Отрежьте одну стойку по размеру и используйте ее вместе с уровнем, чтобы отметить расположение верхней пластины на обоих концах, и зафиксируйте линию, чтобы направлять размещение. Не беспокойтесь о том, чтобы обрезать металлические шпильки, чтобы они идеально подошли. Это совершенно не нужно. Это большое преимущество, если вы работаете на неровном полу. Вы можете обрезать стальные шпильки примерно на 1/4 дюйма короче фактического размера.

Используйте направляющую для блокировки
Верхние пластины, которые идут параллельно балкам, часто необходимо крепить к распоркам. Вы могли бы использовать дерево, но вместо этого Джо предпочитает использовать обрезки гусеницы. Просто отрежьте боковые стороны гусеницы и сложите их. Затем прикрепите направляющую к нижней стороне балки с помощью шурупов для гипсокартона.

Деревянные опоры упрощают подвешивание двери
Сделайте проемы на 3 дюйма шире и на 1-1/2 дюйма выше и используйте винты для гипсокартона, чтобы закрепить 2 × 4 опоры на внутренней стороне стального проема, затем повесьте дверь на деревянные баксы. Баксы также есть для прибивания гвоздей к кожуху. Вставьте пластиковую прокладку под каждую сторону 2×4, если дерево будет находиться в непосредственном контакте с бетонным полом.

Прокладка электрических линий

Фото 5. Проводка из стальных стоек

Закрепите электрический кабель вдоль центральной линии каждой стойки пластиковыми стяжками, привинченными к стойкам. Вставьте пластиковую «втулку» в каждое отверстие, чтобы кабель не терся об острые края.

Пластиковые стяжки

Пластиковые стяжки для крепления электрического кабеля

Саморезы

Блокировка 2×4 крепится саморезами 1-1/4’

Кабельная втулка

Пластиковая втулка для электрического кабеля защищает провод от острых краев металлических шпилек

Домашние центры и поставщики электрооборудования имеют в наличии специальные электрические коробки и детали, используемые со стальным каркасом. Поскольку электрические коробки, прикрепленные к стальным шпилькам, могут прогибаться при подключении и отключении электрических шнуров, электрики прикрепляют коробки к деревянному блоку с помощью 1-1/2-дюймовых саморезов для гипсокартона.

Совет для профессионалов: защитите свои электрические провода и себя

Случайно наступив на удлинитель, натянутый на острую дорожку, вы можете легко перерезать шнур. Чтобы избежать потенциально шокирующих событий, многие профессионалы берут кусок гусеницы, переворачивают его вверх дном и кладут под шнур.

Установка гипсокартона и деревянной отделки

Фото 6. Установка деревянной отделки

Установите деревянную отделку на основной стальной каркас стены с помощью саморезов. Используйте искатель стержней, чтобы найти настенные стержни и отметить их положение на отделке. Чтобы не расколоть накладку, утопите головку винта на 1/4 дюйма. кусочек. Затем предварительно просверлите отверстие диаметром 1/8 дюйма. кусочек. Установите сцепление дрели на «легкий», чтобы шуруп не сорвался. Заверните винт и заполните отверстие для винта замазкой.

Если ваша стена из стальных стоек кажется хрупкой, имейте в виду, что она приобретает полную жесткость после нанесения гипсокартона или обшивки. Повесьте гипсокартон или обшивку, используя 1-1/4-дюймовые саморезы для гипсокартона, расположенные через каждые 8 ​​дюймов по краям (где два листа встречаются на стойке) и через 12 дюймов по центру в других местах.

Фланец на стальной стойке является гибким и может прогибаться, когда вы пытаетесь проткнуть его шурупом для гипсокартона, особенно когда края двух панелей встречаются на одной стойке. Чтобы этого не произошло, прикрепите первую панель к открытой стороне металлической стойки (той, что напротив полотна) для придания жесткости, а затем повесьте вторую панель. Возьмитесь пальцами за заднюю часть фланца шпильки рядом с точкой винтового соединения (чтобы придать ей опору), а затем заверните винт. Не пытайтесь прибить отделку к стальным шпилькам. Это не выдержит . Вместо этого используйте специально разработанные винты для отделки (Фото 6). В заглубленном виде их маленькие головки легко скрыть замазкой.

Советы для профессионалов: установка обшивки

Вырежьте пропил в блокировке
Подобно дверям, шкафы и другие тяжелые предметы нуждаются в дополнительной опоре. Вы можете использовать фанеру или 2×4, но убедитесь, что вы вырезали в ней пропил, чтобы закраина на внутренней стороне шпильки. Если вы этого не сделаете, эта кромка стойки будет прижиматься к опорной доске и скручивать стойку, создавая изгиб в стене.

Соберите нижнюю пластину
Нижняя обшивка все еще может быть установлена ​​с помощью декоративных винтов. Если вам не нравится внешний вид головок винтов, вы можете установить два слоя пластин 2×4 вместо стальной гусеницы. С 3-дюймовой древесиной под дорожкой вы сможете прибить всю базовую отделку так же, как и стену с деревянным каркасом. При использовании бетона убедитесь, что вы используете обработанную древесину для нижней пластины.

Советы для профессионалов: установка гипсокартона

Оставьте последнюю стойку незакрепленной во внутренних углах
Надлежащий способ обшивки внутреннего угла гипсокартоном заключается в том, чтобы полностью вставить первый лист во внутренний угол, а затем закрепить последнюю шпильку на стене рядом с гипсокартоном. Для этого вам нужно оставить последнюю металлическую шпильку незакрепленной, пока гипсокартон не поднимется. Этот метод может показаться немного глупым, но он требует меньшего количества шпилек и обеспечивает чрезвычайно стабильное соединение. При укладке направляющих убедитесь, что вы оставили зазор для прохода гипсокартона.

Оставьте последнюю стойку незакрепленной также на Т-образных пересечениях
Как и при работе с внутренними углами, оставьте последнюю металлическую стойку незакрепленной на стене, образующей стержень Т-образного пересечения. После того, как гипсокартон будет повешен, последняя стойка на пересекающейся стене будет прикреплена к гипсокартону. Опять же, этот метод требует меньшего количества шпилек и приводит к прочному соединению, которое почти гарантированно не растрескает грязь из гипсокартона. Оставьте верхнюю и нижнюю направляющие короткими, чтобы оставить место для гипсокартона.

Покупка стальных шпилек

Стальные шпильки продаются разной ширины (сравнимой с размерами пиломатериалов), длины и размеров металлических шпилек (чем меньше номер калибра, тем толще сталь). Вы прикрепляете верх и низ к стальной гусенице (соответствующей ширины), длина которой составляет всего 10 футов. длины. Используйте 1/2 дюйма. Винты № 8 с полукруглой головкой. Большинство домашних центров и лесопилок имеют только самые популярные стальные шпильки шириной 3-5 / 8 дюйма (сопоставимые с пиломатериалами 2 × 4) 25 калибра в 8-, 9-, 10- и 12-фут. длины вместе со всеми креплениями. Эти легкие стойки предназначены для каркаса внутренней стены, ненесущих стен (стен, которые не поддерживают пол или крышу). Если вы не можете найти стальные шпильки в своем домашнем магазине или на лесопилке, обратитесь к поставщикам, которые обслуживают строителей (посмотрите в «Желтых страницах» в разделе «Оборудование и расходные материалы для сухих стен»). Эти поставщики будут иметь широкий диапазон ширины и размеров для каркаса всего: от ненесущих стен по периметру в существующих подвалах (шириной 1–5/8 дюйма) до несущих наружных стен (до 5–1/2 дюйма). . широкий).

Подберите правильные шурупы
Не используйте шурупы для гипсокартона, чтобы скрутить стойки — они для этого не предназначены. Шурупы с полукруглой головкой работают лучше всего. Винты по бетону отлично подходят для крепления нижней направляющей к полу. И убедитесь, что вы используете винты для гипсокартона с мелкой резьбой, чтобы повесить гипсокартон.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Меловая строчка
• Cordless drill
• Hammer drill
• Hearing protection
• Level
• Safety glasses
• Sawhorses
• Stepladder
• Tape measure
• Wire stripper/cutter

Required Materials for this Project

Avoid last-minute shopping поездки, заранее подготовив все материалы. Вот список.

• Плоскогубцы «Утконос»
• Плоскогубцы с С-образным зажимом
• Кожаные рабочие перчатки
• Отвес
• Прямые авиаторские ножницы

Первоначально опубликовано: 07 января 2019 г.

Как сделать раму для нового потолочного вентилятора и светильника

Автор: Дейл Кокс

Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице описывается установка рамы 2×4 для нового потолочного вентилятора или светильника, если в нужном месте нет выпускной коробки.

Чтобы установить эту раму, сначала определите, где будет располагаться светильник. Если вы устанавливаете новый вентилятор, обязательно разместите его так, чтобы концы лопастей находились на расстоянии не менее одной длины лопасти от всех стен. Кроме того, ищите место, которое будет находиться рядом с существующим источником электроэнергии. Например, если поблизости есть настенная розетка с доступной мощностью, ее можно использовать для обслуживания выключателя, который затем может обслуживать новый прибор. Чтобы узнать больше об установке проводки, необходимой для этого проекта, см. раздел «Нахождение источника электропитания и рыболовного кабеля».

С выходом на чердак

Работая в незавершенном чердачном помещении над новым местом крепления, измерьте расстояние между двумя ближайшими потолочными балками. Отрежьте 2×4 до этой длины и прикрепите новую выпускную коробку с вентилятором к средней точке с помощью шурупов.

Собрав 2×4 и коробку, удерживайте их между балками так, чтобы выпускная коробка прижималась к задней части потолка. Обведите контур коробки карандашом, чтобы отметить отверстие. Снимите сборку и вырежьте отверстие вдоль линии следа, используя пилу для гипсокартона для штукатурки гипсокартона или гипсокартона и сабельную пилу для штукатурки деревянных реек.

После вырезания отверстия снова вставьте 2×4 между балками и установите его так, чтобы выходная коробка находилась на одном уровне с готовой поверхностью потолка. Попросите помощника держать доску над выпускным отверстием, чтобы поддерживать коробку и удерживать ее на нужном уровне, одновременно закрепляя ее на месте двумя 3-дюймовыми шурупами через каждую балку. При необходимости по углам можно добавить металлические L-образные скобы для большей поддержки.

Без выхода на чердак

Если доступ сверху недоступен, можно через выходное отверстие установить специально изготовленную регулируемую опору вентилятора. Используя этот метод, может быть сложно закрепить опору и установить выпускную коробку на надлежащем готовом уровне. Более простой способ убедиться в правильности размещения — использовать описанный здесь метод для установки деревянной рамы. Для этого необходимо разрезать потолок, после чего повреждение можно залатать и/или прикрыть декоративным медальоном.

Найдите две балки, ближайшие к месту нового крепления, с помощью искателя стоек или постукивая по настенной доске, пока звук не укажет общее расположение балок. Используйте дрель и сверло диаметром 8 дюймов, чтобы просверлить штукатурку в том месте, где, по оценкам, будут балки. Просверлите отверстия с интервалом в 1 дюйм, пока не встретите сопротивление и древесина не будет выброшена из балки. Отметьте расположение каждой балки карандашом. Вырежьте канал от одной балки до другой такой же ширины, как и выпускной короб.Используйте пилу для гипсокартона, чтобы разрезать гипсокартон, и сабельную пилу, чтобы разрезать штукатурку из деревянных реек.0003

Построить опору

Проходя через швеллер, измерьте расстояние между балками и отрежьте 2×4 до этой длины. Прикрепите выпускную коробку с вентилятором к средней точке 2×4, где вы хотите разместить светильник. Прикрепите к каждому концу бруса 2×4 по подвеске, удерживая их на одном уровне, не выступая за конец доски. Прислонение 2×4 к плоской поверхности во время сборки может помочь правильно установить кронштейн. Вставьте опорный узел между балками и установите его так, чтобы выпускная коробка находилась на одном уровне с поверхностью потолка.

Прикрепите опору

Прижмите небольшую доску к нижней части выпускной коробки, чтобы она удерживалась на одном уровне с потолком, прикрепляя узел опоры к балкам. Проходя через швеллер, забейте шурупы или гвозди через отверстия в металлических подвесах и в балку. Используйте четыре винта на обоих концах опоры, по два на каждой стороне подвесов.

Ремонт потолочной доски

Вырежьте заплатки из гипсокартона, чтобы они соответствовали пространству с каждой стороны новой распределительной коробки, и прикрепите их к опоре 2×4 с помощью шурупов для гипсокартона. Проклейте швы скотчем, покройте все швом и разгладьте. Нанесите несколько слоев, чтобы создать гладкую поверхность, которую можно отшлифовать и покрасить.

Установка потолочного медальона

Более простой альтернативой восстановлению повреждений является нанесение одного слоя грязи, а затем покрытие грубого ремонта предварительно отформованным медальоном. Пластиковый медальон можно установить с помощью герметика, чтобы приклеить его к поверхности, или с помощью накладки крепления, чтобы удерживать его на месте. Вы также можете приобрести гипсовый медальон, его нужно установить с помощью закрепительного герметика или гипса, чтобы прикрепить его к потолку. Продолжайте давить на медальон, чтобы удерживать его на месте, пока грязь не затвердеет.

Установка потолочного светильника

Потолочный светильник можно установить одним из двух способов: он может иметь винты, которые крепят основание к монтажной планке на розетке для поддержки веса, или можно использовать резьбовой стержень и муфту для подвесить приспособление. Чтобы установить приспособление с помощью винтов, найдите основание и убедитесь, что два отверстия совпадают с отверстиями для винтов в монтажной планке. Кроме того, убедитесь, что винты, которые будут использоваться, свободно ввинчиваются в отверстия, прежде чем поднять фонарь и начать установку.

Поднимите прибор, чтобы соединить провода. Обычно первое сращивание проводов помогает поддерживать небольшой светильник, но помощник помогает поддерживать большой тяжелый светильник при выполнении соединений. Продолжая поддерживать вес, прикрепите основание к монтажной планке с помощью винтов и закрепите основание на потолке.

A Установка соединителя

Чтобы установить светильник с помощью соединителя, вставьте стержень в центральное отверстие монтажной планки и установите глубину стержня так, чтобы основание светильника плотно прилегало к потолку при установке. Измерьте глубину защитной пластины, чтобы оценить размещение, точность здесь не требуется, небольшие корректировки положения можно выполнить после установки, повернув накидную гайку. Убедитесь, что все провода зачищены для сращивания, поднимите прибор и протяните их через резьбовой стержень в розеточную коробку.

Удерживая приспособление, соедините провода вместе, закройте их гайками и сложите в коробку приспособления. Наденьте опорную пластину на провода и навинтите накидную гайку на резьбовой стержень, чтобы поднять опорную пластину и зафиксировать ее на месте. Отрегулируйте положение опорной пластины, поворачивая муфту, пока она не будет плотно прилегать к потолку.

Комплекты монтажных хомутов для потолочного светильника

Монтажный хомут или переходник для потолочного светильника, как показано на рисунке, можно приобрести в хозяйственных и хозяйственных магазинах для выполнения такого типа установки. Один из них может потребоваться для осветительных приборов, в которых отсутствуют необходимые детали для установки в электрическую коробку.
