классификация чугунных и стальных изделий

Печи всех типов комплектуются дверками различного назначения. Купить их можно в профильных магазинах и самостоятельно установить, либо обратиться к профессионалам. При этом требуется обеспечить пожарную безопасность, надлежащую огнестойкость и прочность. На рынке представлен большой выбор чугунных и стальных дверок с рядом характеристик, рассмотренных в этой статье.

Содержание

  • Классификация
  • По назначению
    • Топочные
    • Со встроенным стеклом
    • Печные поддувальные
    • Порталы
    • Прочистные
  • По материалу
    • Чугунные
    • Стальные

Классификация

Печные дверки подразделяются в основном по назначению и по материалу изготовления. По ходу дела рассмотрим их обозначения, размеры и степень герметичности.

Ассортимент дверок и задвижек для кирпичных печей/каминов

По назначению

Топочные

Эта группа товаров предназначена для закладки топлива в печную топку. Обращаем внимание на то, что степень герметичности конструкции прямо влияет на эффективность работы печи. Желательно, чтобы дверка предусматривала возможность регулировка объёмов кислорода, поступающего к месту горения.

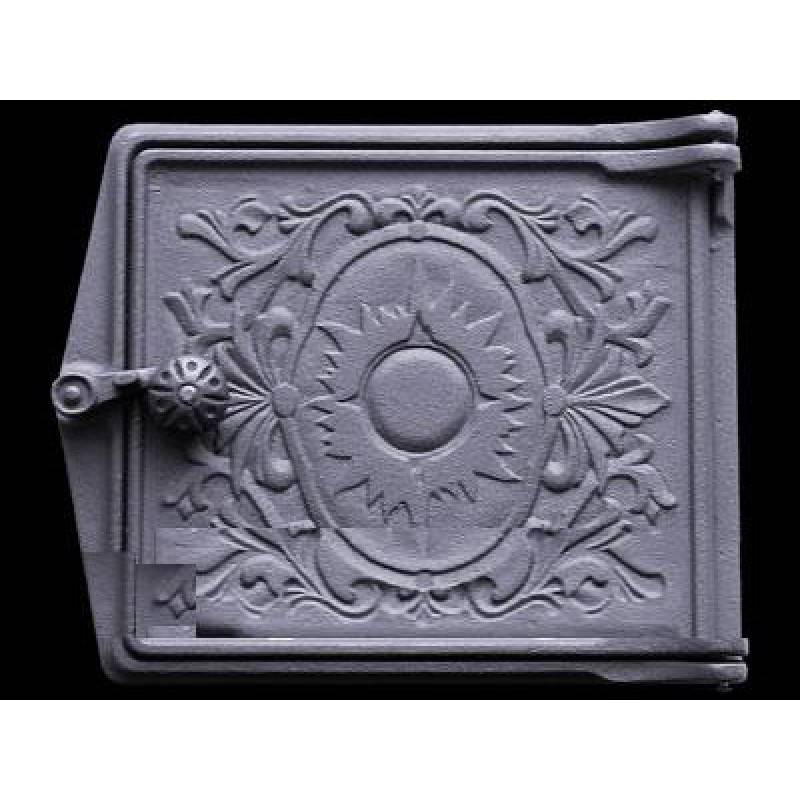

Топочная дверца для печи

Качественными считаются дверки, способные препятствовать неконтролируемому поступлению в топку наружного воздуха. Наряду с возможностями регулировки, это позволяет оказывать влияние на эффективность сгорания, его скорость, регулировать объём топлива, сжигаемого в единицу времени. В конечном счёте достигается оптимальный режим работы печи при оптимальном расходе дров.

Дверка топочная ДТ-3 (Р) 250×210 мм

Размер под закладку: 250 х 210 мм. Размер внешний: 275х235 мм. Материал — чугун

Купить на Яндекс Маркет

Дверка топочная ДТ-3 (2018)

Размер внешний: 270х230 мм Глубина дверки 80 мм (с ручкой). Материал — чугун

Купить на Яндекс Маркет

По показателю герметичности существующие модели делят на три группы.

Негерметичные

Классические варианты печных дверок, укомплектованные обычным запирающим механизмом, ручкой. Запирание выполняется посредством её поворота вокруг собственной оси.

Конструкция негерметичной топочной дверки (1 – рамка; 2 – крышка; 3 – ручка; 4- запор;)

Размерный ряд приведён в таблице ниже:

Обозначения: ДТ – обычная топочная дверца; ДТУ – уплотненная; ДП – поддувальная негерметичная; ДПУ – поддувальная уплотненная; ДПр – прочистная; ДВ – вьюшечная

Топочные дверки для каминов могут иметь иные размеры (сторону до 700 мм).

Читайте также: Виды и особенности конструкции отопительно-варочных печей

Уплотненные

Создают определённый уровень герметичности в топке. Отличаются от полностью герметичных устройств отсутствием в конструкции термостойкого шнура. Но запирающие и прижимные механизмы имеются.

Конструкция уплотнённых дверок (поддувальных, топочных)

Размерный ряд уплотнённых версий приведён в таблице:

Обозначения: ДТ – топочная обычная дверца; уплотненная; ДП – поддувальная негерметичная; ДПУ – поддувальная уплотненная; ДПр – прочистная; ДВ – вьюшечная

Герметичные

Это устройства специальной конструкции, имеющие термостойкий изолирующий шнур и специальный прижимной механизм, обеспечивающие весьма плотное прилегание створки двери к печи. Это исключает неконтролируемое просачивание кислорода извне к месту горения топлива. Обеспечивает регулировку скорости сгорания последнего.

КПД подобных конструкций максимальный в сравнении с моделями иных типов. Установка такой дверки обеспечивает снижение объёмов топлива, обеспечивает выработку большего количества тепла.

Со встроенным стеклом

Дверки без стекла именуются глухими (сплошными).

Топочные дверцы со стеклом ставят преимущественно в каминах. Модели комплектуются термостойким стеклом, рассчитанным на работу при длительном воздействии высоких температур. Они позволяют любоваться огнём, способствуют формированию атмосферы домашнего уюта и комфорта.

Дверца топочная герметичная со стеклом ДТГ-10С «Очаг»

Размеры под закладку: 250х290х30 мм. Габаритные размеры: 325х365х105 мм. Материал: чугун.

Посмотреть на Яндекс Маркет

Дверца топочная герметичная со стеклом ДТГ-8БС «Кижи-2»

Размеры под закладку: 290х325х35 мм. Габаритные размеры: 290х325х35 мм. Материал: чугун.

Посмотреть на Яндекс Маркет

Рынок предлагает варианты со стеклом различного химического состава, изготовленным по разным технологиям. Все их условно можно объединить в три базовых типа стекла:

  1. Закалённое – их получают закаливанием обычного стекла, что предусматривает разогрев до температуры, приближенной к размягчающей материал, с резким последующим охлаждением. Эта технология обеспечивает работоспособность стекла при воздействии на него высоких температур (≤400°С), в 2,5 раза повышает стойкость материала к внешнему механическому воздействию.
  1. Кварцевое – производится из обычного песка (кремнезёма), с минимумом внесённых дополнительных компонентов. Несмотря на простейший состав, технология производства весьма сложная. Подобные стёкла отличаются крайне высокими температурами плавления, почти не поддаются переработке. В результате цена на них весьма высока. В качестве плюса следует отметить низкий коэффициент расширения. Материал спокойно держит температуру ≤1000°С, отлично противостоит термальным ударам (неравномерному перегреву, резким температурным перепадам).
  1. Боросиликатное – производится с использованием значительного количества кремнезёма. В состав обязательно входит оксид бора. Это решение позволило добиться снижения температуры плавления материала, повысить его пластичность. Готовые изделия отличаются значительной жаростойкостью, которая может достигать 800°С, в 5 раз прочнее обыкновенного стекла.

Вместе с тем, остеклённые топочные дверки имеют несколько существенных недостатков:

  • более низкий КПД, эффективность (чем больше площадь встроенного стекла, тем выше потери), что объясняется частичным рассеиванием тепла сквозь стекло, без его передачи аккумулирующим элементам печи;
  • требуется реализация комплекса конструктивных решений, защищающих внутреннюю поверхность стекла от оседания сажи (например, обдув его поверхности горячим воздухом).

Печные поддувальные

Конструкции делятся на дверки и полудверки (они меньших размеров). Предназначены для обеспечения доступа в поддувало (зольную камеру) для удаления скопившейся золы. Параллельно позволяют регулировать подачу наружного воздуха в топку (через колосники).

Поддувальная дверка с закрытым шибером

Эти изделия также подразделяется на герметичные, негерметичные и уплотнённые модели (смотреть главу выше).

Поддувальные и топочные дверки могут комплектоваться специальной системой, регулирующей режимы горения, именуемой шибером. Подобное устройство обеспечивает регулировку уровня пламени в топке. Для этого достаточно прикрыть, приоткрыть шибер. Саму дверку открывать не требуется.

Поддувальная дверка с открытым шибером

Порталы

Это комплексная конструкция, объединяющая поддувальную и топочную дверку. Порталы для печей украшают их лицевую часть, снимают определённую долю тепловой нагрузки, что положительно влияет на долговечность отопительно-варочной печи. Их применение упрощает ремонт и возведение.

Печной портал ПДТ-3С, «Восход», со стеклом

Размер под закладку: 250 x 425 x 40 мм. Габаритный размер :320 x 495 x 75 мм. Материал: чугун.

Посмотреть на Яндекс Маркет

Печной портал ПДТ-4.1, «Варвара»

Размер под закладку: 250×490×40 мм. Габариты: 320x546x75 мм. Материал: чугун.

Посмотреть на Яндекс Маркет

Прочистные

Прочистные дверки обеспечивает доступ для обслуживания дымовых каналов. В каждой кирпичной печи они имеются. Здесь перемещается горячий воздух, отдавая тепло печи до того, как он будет удалён через дымоход.

Прочистные дверки ставят в местах поворотов дымовых каналов. Это позволяет эффективно удалять сажу, пепел, скапливающиеся в данных местах.

Прочистная дверка

Мнение эксперта

Алексей Гаврилов

Специалист по кухне барбекю и оборудованию

Профессиональные печники, руководствуясь вопросом экономии, не ставят прочистные дверки, заменяя их закладным кирпичом, имеющим специальную метку. Когда требуется выполнить чистку, он просто вынимается. После завершения работы, вставляется на место. Но с дверками работать значительно удобнее.

По материалу

Чугунные

Самые стойкие и прочные модели. Способны противостоять более высоким (по сравнению со стальными) температурам. Однако подобные конструкции гораздо тяжелее. Далеко не всегда из чугуна можно выполнить дверку требуемой формы и конструкции.

Все изделия из чугуна производятся согласно положениям норматива 678082.

Стальные

Для установки в отопительных печах этот материал обладает надлежащей прочностью и термостойкостью. Изготовить изделие из стали значительно проще, независимо от формы двери. Производятся по типовым размерам и по требованиям заказчика.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Решение о том, какой дверке отдать предпочтение, остаётся за покупателем. Для каминов могут под заказ изготавливаться кованные, керамические, глухие металлические, остеклённые дверки топки с одной или двумя створками.

Читайте также: Как закрепить дверцу в кирпичной печи

Размеры топочных дверок для печей, со стеклом и без

На данной странице вы найдете посадочные и габаритные (наружные) размеры чугунных топочных дверок для печей: со стеклом и без, герметичные и не герметичные. Мы постарались собрать ходовые модели, которые можно встретить в специализированных магазинах.

В продаже можно встретить несколько вариантов, которые отличаются не только внешним видом, но и функциональностью:

У некоторых дверок для печи можно встретить дополнительный элемент — регулятор поддува (предназначен для регулировки подачи воздуха в топку во время горения топлива).

Герметичность дверок достигается путем установки специального термостойкого шнура в места примыкания ее элементов (рамка — дверь, дверка — стекло) и прижимного механизма.

Везувий ДТ-3

Вес: ≈ 5 кг

Наружный размер: 250×290 мм

Посадочный размер: 210×250 мм

Герметичность: Не герметичная

Подробнее

Литком ДТ-3

Вес: ≈ 4. 61 кг

Наружный размер: 291×230 мм

Посадочный размер: 250×210 мм

Герметичность: Не герметичная

Везувий ДТ-4

Вес: ≈ 6 кг

Наружный размер: 320×290 мм

Посадочный размер: 280×250 мм

Герметичность: Не герметичная

Литком ДТ-4

Вес: ≈ 5.43 кг

Наружный размер: 291×296 мм

Посадочный размер: 250×280 мм

Герметичность: Не герметичная

Литком ДТУ-3А (Кельты)

Вес: ≈ 5.39 кг

Наружный размер: 300×272 мм

Посадочный размер: 250×210 мм

Герметичность: Не герметичная

Литком ДТУ-4Рс

Вес: ≈ 5.2 кг

Наружный размер: 270х296 мм

Посадочный размер: 250х280 мм

Герметичность: Не герметичная

Литком ДТУ-4Д

Вес: ≈ 6.12 кг

Наружный размер: 310х340 мм

Посадочный размер: 250х280 мм

Герметичность: Не герметичная

Литком ПДТ-3 (печной портал)

Вес: ≈ 12.33 кг

Наружный размер: 320х495 мм

Посадочный размер: 250х425 мм

Герметичность: Не герметичная

Везувий 261

Вес: ≈ 7 кг

Наружный размер: 282×320 мм

Посадочный размер: 250×210 мм

Герметичность: Герметичная

Везувий 271

Вес: ≈ 10 кг

Наружный размер: 350×320 мм

Посадочный размер: 280×250 мм

Герметичность: Герметичная

Литком ПДТ-4

Вес: ≈ 13. 91 кг

Наружный размер: 320х568 мм

Посадочный размер: 250х490 мм

Герметичность: Не герметичная

Литком ДК-2В

Вес: ≈ 10.04 кг

Наружный размер: 435×332 мм

Посадочный размер: 375×300 мм

Герметичность: Уплотненная

Везувий 211

Вес: ≈ 9.2 кг

Наружный размер: 400х370 мм

Посадочный размер: 325х290 мм

Герметичность: Герметичная

Литком ДТ-6A

Вес: ≈ 8.22 кг

Наружный размер: 345×289 мм

Посадочный размер: 282×240 мм

Герметичность: Не герметичная

Литком ДТГ-10

Вес: ≈ 10.29 кг

Наружный размер: 325×365 мм

Посадочный размер: 250×290 мм

Герметичность: Герметичная

Литком ДТГ-11

Вес: ≈ 11 кг

Наружный размер: 325×365 мм

Посадочный размер: 250×290 мм

Герметичность: Герметичная

Везувий 281

Вес: ≈ 22 кг

Наружный размер: 415х425 мм

Посадочный размер: 305х355 мм

Герметичность: Герметичная

Везувий 223

Вес: ≈ 22 кг

Наружный размер: 496х347 мм

Посадочный размер: 407х273 мм

Герметичность: Герметичная

Литком ПДТ-6А (печной портал)

Вес: ≈ 23. 3 кг

Наружный размер: 420×570 мм

Посадочный размер: 282×457 мм

Герметичность: Не герметичная

Везувий 218

Вес: ≈ 17 кг

Наружный размер: 414х495 мм

Посадочный размер: 337х405 мм

Герметичность: Герметичная

Литком ДКУ-9

Вес: ≈ 17.06 кг

Наружный размер: 355×475 мм

Посадочный размер: 290×410 мм

Герметичность: Герметичная

Литком ДКГ-10

Вес: ≈ 21.9 кг

Наружный размер: 500×360 мм

Посадочный размер: 410×270 мм

Герметичность: Герметичная

Везувий ДТ-3С

Вес: ≈ 4 кг

Наружный размер: 290×250 мм

Посадочный размер: 250×210 мм

Герметичность: Не герметичная

Везувий ДТ-4С

Вес: ≈ 5 кг

Наружный размер: 320×290 мм

Посадочный размер: 280×250 мм

Герметичность: Не герметичная

Литком ДТ-3С

Вес: ≈ 4.24 кг

Наружный размер: 291×230 мм

Посадочный размер: 250×210 мм

Герметичность: Не герметичная

Везувий ДТ-4С

Вес: ≈ 4. 86 кг

Наружный размер: 291×296 мм

Посадочный размер: 250×280 мм

Герметичность: Не герметичная

Везувий 260

Вес: ≈ 7 кг

Наружный размер: 280×320 мм

Посадочный размер: 210×250 мм

Герметичность: Герметичная

Везувий 270

Вес: ≈ 9 кг

Наружный размер: 350×320 мм

Посадочный размер: 280×250 мм

Герметичность: Герметичная

Везувий 220

Вес: ≈ 11 кг

Наружный размер: 400×370 мм

Посадочный размер: 325×290 мм

Герметичность: Герметичная

Везувий 270 с термометром

Вес: ≈ 9 кг

Наружный размер: 350×320 мм

Посадочный размер: 280×250 мм

Герметичность: Герметичная

Литком ДТ-6AC

Вес: ≈ 6.9 кг

Наружный размер: 345×289 мм

Посадочный размер: 282×240 мм

Герметичность: Не герметичная

Литком ПДТ-3С (печной портал)

Вес: ≈ 11.9 кг

Наружный размер: 320х495 мм

Посадочный размер: 250х425 мм

Герметичность: Не герметичная

Везувий 210

Вес: ≈ 11 кг

Наружный размер: 400×370 мм

Посадочный размер: 325×290 мм

Герметичность: Герметичная

Литком ДТГ-3БС

Вес: ≈ 8. 57 кг

Наружный размер: 315×270 мм

Посадочный размер: 250×210 мм

Герметичность: Герметичная

Литком ПДТ-4С (печной портал)

Вес: ≈ 13.51 кг

Наружный размер: 320х568 мм

Посадочный размер: 250х490 мм

Герметичность: Не герметичная

Литком ДК-2С

Вес: ≈ 9.01 кг

Наружный размер: 435×332 мм

Посадочный размер: 375×300 мм

Герметичность: Не герметичная

Литком ДК-2ВС

Вес: ≈ 8 кг

Наружный размер: 435×332 мм

Посадочный размер: 375×300 мм

Герметичность: Уплотненная

Везувий 280

Вес: ≈ 20 кг

Наружный размер: 415х425 мм

Посадочный размер: 305х355 мм

Герметичность: Герметичная

Везувий 222

Вес: ≈ 14.4 кг

Наружный размер: 500×350 мм

Посадочный размер: 410х280 мм

Герметичность: Герметичная

Литком ДТГ-8ВС

Вес: ≈ 9.45 кг

Наружный размер: 340×370 мм

Посадочный размер: 290×325 мм

Герметичность: Герметичная

Литком ДКГ-5С-Э

Вес: ≈ 14. 1 кг

Наружный размер: 470×300 мм

Посадочный размер: 370×200 мм

Герметичность: Герметичная

Литком ДТГ-8АС

Вес: ≈ 9.45 кг

Наружный размер: 340×370 мм

Посадочный размер: 290×325 мм

Герметичность: Герметичная

Везувий 230

Вес: ≈ 9 кг

Наружный размер: 496х347 мм

Посадочный размер: 407х273 мм

Герметичность: Герметичная

Литком ПДТ-6АС (печной портал)

Вес: ≈ 21.98 кг

Наружный размер: 420×570 мм

Посадочный размер: 282×457 мм

Герметичность: Не герметичная

Везувий 222 с термометром

Вес: ≈ 13.3 кг

Наружный размер: 500×350 мм

Посадочный размер: 410х280 мм

Герметичность: Герметичная

Литком ДТГ-10С

Вес: ≈ 8.47 кг

Наружный размер: 325×365 мм

Посадочный размер: 250×290 мм

Герметичность: Герметичная

Везувий 224

Вес: ≈ 13.3 кг

Наружный размер: 415х490 мм

Посадочный размер: 330х410 мм

Герметичность: Герметичная

Литком ДТГ-11С

Вес: ≈ 8. 79 кг

Наружный размер: 325×365 мм

Посадочный размер: 250×290 мм

Герметичность: Герметичная

Литком ДТГ-5БС

Вес: ≈ 8.57 кг

Наружный размер: 300×390 мм

Посадочный размер: 250×350 мм

Герметичность: Герметичная

Везувий 217

Вес: ≈ 12.25 кг

Наружный размер: 414х495 мм

Посадочный размер: 337х405 мм

Герметичность: Герметичная

Везувий 240

Вес: ≈ 14 кг

Наружный размер: 420х500 мм

Посадочный размер: 340х410 мм

Герметичность: Герметичная

Везувий 224 с термометром

Вес: ≈ 14 кг

Наружный размер: 415х490 мм

Посадочный размер: 410х350 мм

Герметичность: Герметичная

Везувий 217 с термометром

Вес: ≈ 13.2 кг

Наружный размер: 415х490 мм

Посадочный размер: 410х350 мм

Герметичность: Герметичная

Литком ДКУ-9С

Вес: ≈ 14.4 кг

Наружный размер: 355×475 мм

Посадочный размер: 290×410 мм

Герметичность: Герметичная

Литком ДКГ-10АС

Вес: ≈ 16. 51 кг

Наружный размер: 500×360 мм

Посадочный размер: 410×270 мм

Герметичность: Герметичная

Литком ДКГ-10С

Вес: ≈ 19.71 кг

Наружный размер: 500×360 мм

Посадочный размер: 410×270 мм

Герметичность: Герметичная

Vestal Manufacturing DO Чугунная дверца жаровни, высота 3 дюйма, ширина 15 дюймов 24-004
