Содержание

Калькулятор расчета деревянных балок перекрытия и стропильной системы!

Как пользоваться онлайн калькулятором расчета балок перекрытия и стропил

Чтобы правильно произвести прочностной расчет балки перекрытия и подобрать необходимый тип двутавровой балки, вы можете воспользоваться онлайн-калькулятором. На основе полученных вычислений можно точно рассчитать количество, необходимое для устройства стропильной системы или укладки лаг. Расчет деревянных балок перекрытия возможен только после того, как будет известно расстояние между стенами (расчетная длина балки). Кроме того, необходимо знание величины предполагаемой нагрузки на всю конструкцию.
Для межэтажных перекрытий, в том числе цокольного, используйте значение 400 кг/м2; для чердачного — 200 кг/м2 (или 250 кг/м2, если нагрузка от стропильной системы передается непосредственно на чердачное перекрытие). Для стропильной системы 220 кг/м2 для Московского региона, для других регионов принимайте значения в зависимости от снегового района.

Заказать бесплатный расчет балок по проекту или проконсультироваться у специалистов нашей компании можно по телефону +7(495)105-91-63 +7(812)425-65-03 +7(843)207-04-92 +7(4722)77-73-16 +7(800)333-79-86 +7(421)240-08-29 +7(818)246-42-27 +7(861)212-30-63 +7(800)333-37-59
Так же Вы можете прислать чертежи для расчета на [email protected]

Онлайн калькулятор расчета деревянных балок перекрытия и стропил

Где используются балки

ПерекрытиеСтропила

Вам необходимо выбрать конструкцию, для которой вы будете использовать балки: будет ли это расчет перекрытий (применяются в качестве лаг) или стропильной системы (используются в качестве стропил).

Компания «ИнтерСити» производит износоустойчивые деревянные двутавры. Благодаря отличным эксплуатационным свойствам, изделия могут использоваться в различных конструкциях. Однако нужно помнить, что самостоятельно производить расчет балки перекрытия «на глаз» не следует. Ошибка может привести к прогибу конструкции под нагрузкой и, как следствие, потере возможности дальнейшей эксплуатации.

Последующий ремонт или замена балок — очень трудоемкий и дорогой процесс. Отнеситесь серьезно к подбору и расчету конструкции перекрытий и стропил; излишняя экономия и подбор без расчета по принципу «всегда так строили» может привести к серьезным проблемам.

Деревянные двутавровые балки перекрытия от производителя.

Невозможно представить себе дом без перекрытий. Для этого раньше использовался металлический двутавр. Сегодня тяжелый и неудобный в транспортировке и при монтаже материал заменяют деревянные двутавровые балки, которые изготавливаются из ОСБ-плит и строганного бруса.

Деревянная двутавровая балка заменяет громоздкие, уступающие по характеристикам металлические конструкции. Она используется в строительстве для:

монтажа стропильных систем;
обустройства каркаса здания;
устройства межэтажных перекрытий;
реконструкции зданий (балконов, мансард и т.д.).

Однако не только такая многофункциональность выгодно выделяет деревянный двутавр на фоне привычных материалов.

Преимущества двутавровых балок из дерева

универсальность использования
легкость при перевозке и монтаже
высокая прочность
не подверженность деформации и изменению параметров под воздействием внешних факторов
не требуется специальная пропитка и покраска

Двутавровые деревянные балки не деформируются, не рассыхаются, не подвержены коррозии. Их параметры и свойства остаются неизменными при любых воздействиях извне. Несмотря на сверхпрочность, двутавр из дерева можно распилить любой пилой и получить необходимый размер для строительства или реконструкции. Балка легко выдерживает большие нагрузки без вспомогательных усиливающих конструкций. Благодаря этой особенности, полы можно монтировать без стяжки.

Техническая документация и подбор сечения балок

Производство

Предлагаем широкий ассортимент качественных изделий из древесного шпона в разных размерах. У нас есть даже деревянная двутавровая балка размером 9 метров. Ее покупают для работ над масштабными проектами для обеспечения максимальной надежности конструкции.

Серия БП – балки, верхняя и нижняя полка которых изготовлена из сухого строганного бруса с максимальной длиной 9 метров.

Для создания деревянной двутавровой балки мы используем качественно просушенный и проклеенный брус из дерева (в серии БП) , а также особые клеевые материалы, обладающие повышенной огнеупорностью и влагостойкостью.

Двутавр изготавливается на современном оборудовании (Германия) и супермощном прессе. На выходе мы получаем высокопрочный однородный продукт, сразу готовый к эксплуатации.

Двутавровые балки серии БП (с верхней и нижней полкой из бруса сухого строганного) длина до 9 м. OSB 12 мм.

Тип и серия балок	Высота мм.	Размер и материал	Цена за м.пог.
БП — 150	150	90х40 мм брусок, OSB 12мм	495 руб
БП — 200	200	90х40 мм брусок, OSB 12мм	505 руб
БП — 250	250	90х40 мм брусок, OSB 12мм	545 руб
БП — 300	300	90х40 мм брусок, OSB 12мм	555 руб
БП — 350	350	90х40 мм брусок, OSB 12мм	595 руб
БП — 400	400	90х40 мм брусок, OSB 12мм	570 руб
БП — 450	450	90х40 мм брусок, OSB 12мм	620 руб

Доставка по всей России. Сроки изготовления: 5 рабочих дней.

Балки производятся на автоматизированном оборудовании из высококачественных материалов:

Стойка балки: OSB-3 толщиной 12 мм.
Полки балки: брус сухой строганный
Клей: AkzoNobel (Швеция) двухкомпонентный конструкционный
Балки производим длиной до 9м.
Обработка балок биозащитой NEOMID 430 ECO. — 30 руб/м.пог
Доплата за изготовление балок по длинам согласно проекта составляет + 15% к цене погонного метра.

Балки перекрытия (двутавровые) не растрескиваются и не деформируются со временем. Отличная альтернатива тяжелым и сложным в работе металлическим и железобетонным перекрытиям, монтаж которых связан с необходимостью выполнения «мокрых» работ, дополнительного привлечения арматурщиков, бетонщиков.

Видео

Фотогалерея

ПЛЮСЫ И МИНУСЫ ДЕРЕВЯННОЙ ДВУТАВРОВОЙ БАЛКИ ДЛЯ ПЕРЕКРЫТИЯ | Frame House Ivanovo

Друзья, всем доброго дня. С Вами снова КаркасИвановоСтрой. Мы занимаемся возведением домов по каркасной технологии. Разберем сегодня деревянные двутавровые балки и зачем они нужны.

Много достается каркасному дому за его батутное и передающее шумы деревянное перекрытие. Конечно, чаще всего проблема в неправильно подобранном сечении досок к пролету перекрытия или неправильном шаге лаг.

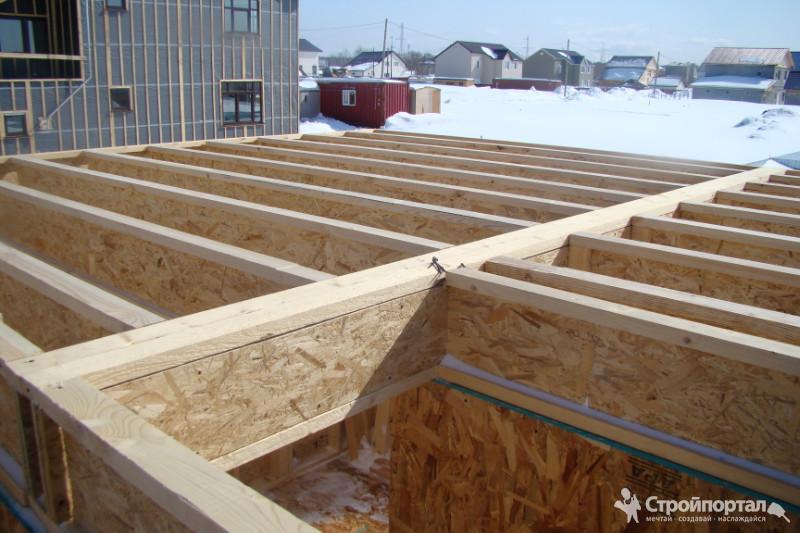

деревянная двутавровая балка

Но что, если в вашем доме пролет слишком большой и в вашем регионе невозможно купить доску нужного сечения?

В таком случае вам поможет деревянный ДВУТАВР, на западе его называют Ай-джойст . Стоит ли делать деревянный двутавр своими руками.

Зачем нужны балки перекрытия из осп и подходит ли балка двутавровая деревянная для перекрытий, все эти вопросы мы с Вами разберем.

Двутавры начинаются от 200 мм и заканчиваются 450 мм. Такого двутавра Вам хватит до перекрытия 9 метров, больше если нужно то используйте фермы. Самодельные двутавры лучше не делать можно привести к плачевным последствиям. Двутавровые балки можно применять в любом доме.

ПЛЮСЫ ДВУТАВРОВОЙ БАЛКИ

1. Двутавр жеще балки того же сечением при чем в полтора или два раза. Прочность на пружинистость.

2. Двутавровая балка выдерживает большую нагрузку чем при том же сечение обыкновенная балка. Четыре тонны нужно что бы треснуть двутавровую балку на площади примерно 20 см.

прочность двутавровой деревянной балки

3. Очень легкий монтаж так как двутавровые балки легкие. Очень легко монтировать, очень легкая балка.

монтаж двутавровой деревянной балки

4. Двутавр очень тонкий а это означает что мостиков холода у нас так же в перекрытиях у нас становится меньше. Даже есть компании которые целиком строят дома из двутавровых балок. Но это конечно же будет очень дорого и двутавр в других местах не имеет столько плюсов. В перекрытиях конечно же это идеальное решение.

двутавровая балка деревянная

5. У двутавровой балки идеальная геометрия, и даже сухая строганая доска уступает в точности и предсказуемости размеров.

6. Двутавровой балкой можно перекрыть пролеты даже до 12 метров без какой либо поддержки. В наше время очень много делают домов с большими пролетами перекрытия и это понятно что хочется большую кухню или гостинную. Если одноэтажный дом то можно просто использовать фермы, но если это двухэтажный дом то нужны двутавры.

деревянная двутавровая балка пролет

7. Исключается кручение и изменение размера балки за счет усушки. Какую сухую балку не покупай она все равно хрустит. Если Вы хотите избежать скрипа но при этом не хотите делать стяжку, то двутавр идеальное решение вопроса.

8. Очень удобен двутавр для отделки гипсокартоном. Потому что для обычных балок что бы монтировать гипсокартон нужна обрешетка иначе они просто у Вас растрескаются. Здесь же нижняя полка двутавра идеальная и широкая для крепления гипсокартона.

9. Один из самых главных плюсов двутавра сквозь него очень удобно прокладывать коммуникации, любого типа. Это одна из самых частых проблем каркасника проложить инженерку. Тут у нас все проходит в перекрытие и мы ни чего не теряем в плане пространства.

коммуникации

отверстия для коммуникаций

МИНУСЫ ДВУТАВРОВОЙ БАЛКИ

1. Высокая цена это самый главный минус, Вам придется за него переплатить. Если пролет от 5 или более метров то разница в цене по сравнению с простой балкой улетучивается.

цена двутавровой деревянной балки

Выше можете наблюдать как меняется стоимость начиная от 5 метров и больше.

2. Утеплить двутавровую балку довольно не просто она будет прогибаться, но если взять 35 кг и больше то тут утепляется ве нормально. Не забывайте только под утеплитель натянуть ниточку что бы она со временем точно не прогнулась.

3. Вопрос пожаробезопасности как Вы понимаете ОСП, опилки несмотря на супер технологичность опилки горят очень хорошо. На Западе стенки двутавра обшивают гипсокартоном, это улучшает его пожаробезопасность.

ПОДПИСЫВАЙТЕСЬ НА КАНАЛ И СТАВЬТЕ ЛАЙК

Где применяются деревянные двутавровые балки?

Применение деревянных конструкций, особенно если речь идет о деталях со значительным продольным габаритом, всегда связано с учетом множества факторов. Один из них — гигроскопичность материала и, следовательно, возможная вероятность деформации элементов при изменении влажности воздуха. Однако достижения современных технологий сделали возможным появление весьма качественного композита и сегодня сфера использования деревянных двутавровых балок очень широка.

Что представляют собой деревянные двутавровые балки?

Знакомые всем стальные двутавры производятся, в том числе, свариванием трех элементов. Технология проста:

формируются детали, которые станут центральной стойкой, верхней и нижней полкой;
заготовки подаются на автоматизированную или полуавтоматическую линию, где соединяются в сплошную конструкцию с помощью сварки.

Полученная балка легкая и одновременно прочная, характеризуется отличными показателями жесткости в двух поперечных направлениях, сопротивляется скручиванию и изгибу. Получение подобных свойств всегда было интересно тем, кто занимался изготовлением конструкций для возведения домов и строений из дерева. Однако естественные деформации материала не позволяли гарантировать стабильность балок.

Современная деревянная двутавровая балка — это композит. Она состоит из:

верхней и нижней полки, для которых используется подготовленное дерево;
вертикальной центральной стойки, изготавливаемой из ориентированной стружечной плиты.

Соединяются детали методом склеивания. В полках делаются прорези, в которые на клей вставляется центральная стойка.

Благодаря разнице показателей жесткости между горизонтальными деревянными деталями и центральной — достигается требуемая стабильность характеристик изделия при любых изменениях влажности.

Двутавровая балка обладает всеми необходимыми строителям преимуществами. Среди них жесткость в любом из поперечных направлений, сопротивление скручиванию, прочность, легкость.

Область применения деревянных двутавровых балок

Сфера применения деревянных двутавровых балок чрезвычайно широка. Благодаря гарантированной стабильности геометрии, высокой прочности и способности выдерживать значительные нагрузки как в поперечном, так и продольном направлении, применение композитных двутавров рационально при:

настиле полов и сооружении междуэтажных перекрытий при возведении зданий методом каркасного строительства;
формировании перекрытий в домах из блоков, пенобетона, при этом монтаж сквозных установочных втулок позволяет не задерживать кладку стен до окончания монтажа балок;

отличные результаты показывают двутавры из дерева в кирпичных домах, при этом применение специальной установочной фурнитуры позволяет крепить балки к стене без углубления концов.

И конечно же, самый лучший и удобный вариант использования — перекрытия в домах из бруса или бревен. Здесь есть полная свобода в выборе методик крепежа, обеспечивается максимум удобства подгонки размеров и отличное сочетание точности и скорости монтажа элементов. Применяются двутавровые деревянные балки и для создания кровли крыши. Здесь они в полной мере демонстрируют все свои преимущества, поскольку гарантирована стабильная геометрия при любых изменениях влажности.

Дополнительные преимущества деревянных двутавровых балок

Двутавровые балки из дерева выгодно использовать, если речь идет о возведении жилых домов с множеством коммуникаций. Можно прокладывать гофротрубу электропроводки, закрепляя ее на вертикальную стойку конструкции. При необходимости можно проделать отверстия в центральной перегородке, чтобы провести вентиляционные короба, при этом прочность перекрытия заметно не изменится.

Современные деревянные двутавровые балки позволяют создавать пролеты до 13. 5 метров. Множество компаний-производителей предлагают готовые решения, рассчитанные на допустимую нагрузку перекрытий в 400 кг/м.п. и 220 кг/м.п. для системы кровли. При этом относительная легкость и скорость изготовления позволяют разрабатывать и продавать сортаменты балок, соответствующие потребностям индивидуальных архитектурных проектов заказчиков.

Деревянные двутавровые балки перекрытия для опалубки

Двутавровые балки относятся к наиболее распространенным элементам, применяемым в строительстве. В конструкции опалубки перекрытий деревянная двутавровая балка выполняет функции приёма и распределения нагрузок на стойки опалубки со стороны арматуры и бетонной смеси.

Особенности производства двутавровых балок

Двутавровые балки производятся из прочной древесины хвойных пород дерева или клееной березовой фанеры. Конструкция балки представляет собой профиль, в разрезе имеющий вид буквы Н.

Специальные пазы используются для установки фанерной стойки. Проклеенные соединения исключают возможность раскола бруса, придают балке повышенную устойчивость и обеспечивают удобство забивания гвоздей.

Балка опалубки в процессе изготовления обрабатывается водонепроницаемым составом, что значительно повышает влагостойкость, надежность и пожаробезопасность балки, способствует сохранению ее постоянных размеров, а также обеспечивает устойчивость изделия к гниению.

Использование специальных материалов исключает возникновение усадки, растрескивания, раскалывания и других дефектов, повышает устойчивость балки к сложным погодным условиям и существенно продляет срок службы конструкции.

Характеристики и применение

Двутавровые деревянные балки обладают рядом характеристик, позволяющих значительно повысить эффективность проведения строительных работ:

высокие показатели прочности, жесткости и несущей способности позволяют применять балки в пролетах значительной длины, благодаря чему сокращается количество необходимых опор, монтажных элементов и ускоряется процесс монтажа опалубки перекрытий;
повышенные показатели устойчивости к деформациям, изгибам и изломам гарантируют сохранение стабильных размеров и важнейших эксплуатационных характеристик балок;
благодаря небольшому весу двутавровые балки обеспечивают простоту подъема и монтажа, не требуют использования специальной подъемной техники высокой мощности, снижают общий вес строительной конструкции;
балки могут обрабатываться стандартными инструментами, что обеспечивает экономию трудозатрат.

Для примера, на рынке СНГ, компания «Сандитрейд» поставляет двутавровые деревянные балки различных видов и размеров, что позволяет подобрать подходящий по цене и техническим характеристикам вариант для проведения многих типов строительных работ.

Изготовление двутавровых деревянных клееных балок

1. Применение водостойкого и грибоустойчивого клея позволяет изготовлять из маломерной нестандартной и различного качества древесины долговечные и надежные в эксплуатации клееные конструкции — деревянные балки таких размеров, которые трудно получить при обычном способе изготовления из стандартной древесины с применением стальных связей.
Прочность клеевого шва значительно превосходит прочность самой древесины и поэтому создает жесткость и монолитность конструкции.

2. Клееные деревянные балки изготовляют из досок толщиной не более 50 мм. Балки делают прямоугольного или двутаврового сечения (рис. 1) высотой от 1/12 до 1/8 пролета с отношением высоты балки к ширине пояса не более 5 и высоты стенки балки к ее толщине не более 6.

Применяют также балки с поясами, состоящими из двух слоев досок толщиной не более 5 см каждая, и стенками из водостойкой или средне-водостойкой фанеры толщиной не менее 10 мм.
Для клееных балок применяют строганую со стороны склеивания древесину хвойных пород и в отдельных случаях — лиственных пород с влажностью 15% и как исключение не более 18%.

3. Изготовление двутавровых деревянных клееных балок целесообразно производить на деревообделочных заводах, если конструкции по размеру не громоздки и удобны для перевозки.
Изготовленные клееные балки должны быть окрашены или проолифлены для предохранения их от увлажнения.

4. Клееные конструкции, не подвергающиеся систематическому увлажнению, склеивают казеино-цементным клеем, а конструкции и детали, не защищенные от атмосферных воздействий, конденсационного и других видов систематического увлажнения, склеивают водостойким феволформальдегидным клеем.

Казеино-цементный клей составляют (по весу) из 100 ч. казеинового клеевого порошка сорта «Экстра» (B-107) или сорта ОБ, 75 ч. портланд-цемента (марки 400 и выше) и 200—250 ч. воды при температуре 10—20°.

Рис. 2. Конструкция клееных балок со стенкой из досок на ребро
1 — верхняя полка; 2 — нижняя полка; 3 — опорная накладка

Для приготовления клея казеиновый порошок перемешивают с водой в течение 30—40 мин., затем в этот раствор насыпают цемент и снова перемешивают в течение 20 мин. до получения однообразной массы.
Фенолформальдегидный клей применяют марок КБ-3, ВИАМ, БЗ и ЦНИПС-2.

Рекомендуется применять клей КБ-3, состоящий из двух компонентов: фенолформальдегиднои смолы Б и отвердителя в виде керосинового контакта сорта. Для изготовления клея на 100 ч. (по весу) смолы добавляют при температуре помещения 15—16° 25 ч. керосинового контакта (при температуре 18—20° — 20 ч. и при температуре помещения 22—25° — 15 ч.).
Готовый клей КБ-3 пригоден к употреблению при температуре 20° в течение 2 час, а казенно-цементный клей — не менее 3 час.

5. Потребность в клеях составляет около 10 кг на 1 м3 клееной древесины.
Расход на 1 м2 шва казеино-цементного клея составляет 0,6—0,9 кг, а фенолформальдегидного клея — 0,4—0,7 кг.

Деревянные двутавровые балки

Двутавровая балка — стандартный профиль с сечением в виде буквы “Н”, который изготавливают из металла или дерева, стеклопластика и железобетона. Данная балка в несколько раз прочнее и жестче традиционного бруса с квадратным или прямоугольным сечением. Изделия применяют для установки перекрытий, мостовых конструкций, автомобильной промышленности. Для деревянного домостроения применяют деревянные двутавровые балки.

Применение и изготовление двутавровой деревянной балки

Двутавровую балку изготавливают из прочной и надежный древесины. Изделие включает две полки и фанерную стенку, что позволяет выдержать изгибающую нагрузку в несколько раз больше, чем классическая монолитная балка из бруса. Сегодня оно является более прочной и долговечной альтернативой деревянным перекрытиям полов и потолков, стропилам в устройстве дома и кровли.

Двутавровые балки идеально подходят для больших пролетов и при этом не требуют опорных элементов, как классические балки. Они обеспечивают максимальную прочность и жесткость конструкции, увеличивают тепло- и звукоизоляцию. Универсальные изделия применяют для строительства кирпичных и блочных, деревянных и каркасных малоэтажных и маловесных домов.

Деревянные полки, которые входят в состав изделия, изготавливают из качественного, надежного и прочного бруса. Дерево проходит специальную сушку и обработку антисептиками. Такая защитная обработка предупреждает негативное влияние влажности и конденсата, перепадов температур. В результате материал не растрескается, не сгниет и не покроется плесенью, надолго сохранит первоначальные свойства.

Преимущества материала

Легкий вес обеспечивает быстроту и простоту монтажа. Установка не требует специальной техники;
Продолжительный срок службы;
Экологичность и натуральность материала;
Высокая прочность и жесткость;
Позволяет перекрыть длинные пролеты без дополнительных опорных конструкций и элементов;
Широкий выбор размеров;
Хорошо сохраняет тепло и не пропускает посторонние звуки;
Устойчив к влаге при соблюдении технологии сушки и обработки;
Позволяет делать отдельные отверстия для коммуникационных сетей и проводов, при этом сохраняет прочность;
Сокращает затраты на монтаж фундамента;
Уменьшает сроки строительства и отделки деревянного дома;
Снижает вес строения, дает меньшую усадку и усушку сруба, чем традиционный брус;
Исключает появление трещин, сдвигов и скипов готового сруба.

Установка двутавровых балок

Перед установкой важно тщательно рассчитать и спроектировать дом, это поможет определить нужные параметры и объемы материалов. Балки устанавливают на определенном расстоянии друг от друга. Монтаж выполняют при помощи временных крепежей, которые затем заменяют стационарными. Важно тщательно установить обвязку и постоянные крепежные элементы. Только затем переходят к последующим работам.

Балки образуют перекрытия пола и потолков, на которые укладывают гидроизоляцию. Затем конструкции утепляют и покрывают слоем пароизоляции. Сверху накладывают слой из досок. Получается черновой пол или потолок, на которые уже затем монтируют отделочный материал.

Отделочные материалы в деревянном доме используют натуральные, чтобы сохранить экологичность и безопасность строения. Кроме того, такие изделия должны обладать высокими звуко- и теплоизоляционными свойствами, отличаться эстетичным внешним видом и гармонично вписываться в интерьер.

Такой многослойный пирог делают для стен, потолков и полов деревянного дома. Он обеспечивает надежность и долговечность строения. Защищает от воздействия влаги и конденсата, от проникновения ветра и холода, посторонних звуков в помещении. Кроме того, балки применяют для обустройства стропильной конструкции кровли. Как установить стропила для крыши в деревянном доме, смотрите здесь.

Сборка сруба

Монтаж деревянных двутавровых балок входит в сборку сруба. Компания “МариСруб” выполняет строительство домов с установкой фундамента и кровли, отделкой внутри и снаружи, проведением и подключением инженерных сетей. Устанавливаем и отделываем полы, потолки и стены. Выполняем утепление, гидроизоляцию, антисептирование и другие необходимые работы.

Разрабатываем проект, подбираем нужные по размеру пиломатериалы, качественные крепежи и доборные элементы. Мастера фирмы самостоятельно изготавливают брус и бревно для строительства дома, создания балок и других конструктивных элементов. Собственное производство позволяет контролировать качество продукции, предлагать низкие цены на бревно и брус.

Деревянный двутавр

Компания «Деревянный двутавр» предлагает высококачественные перекрытия и стропильные системы из дерева на основе деревянной двутавровой балки, которые имеют ребро жесткости из OSB. Мы изготавливаем материал на личном современном производстве в пригороде Екатеринбурга.

Наши преимущества

Мы реализуем двутавровые балки перекрытия на выгодных условиях. Наши преимущества:

· Использование только безопасных и сертифицированных материалов.

· Профессиональные сотрудники с большим опытом и знаниями.

· Качественная и оперативная постройка каркасных домов под ключ.

· Услуги разрабатывания проекта для всех заказчиков, учитывая все требования и пожелания.

· Цена двутавровой балки у нас максимально приемлема.

· Предоставление приятных скидок.

· Длительная гарантия на все услуги.

Мы являемся единственным производителем деревянных двутавровых балок в регионе. Благодаря безупречной репутации, многие предпочитают у нас купить двутавровую балку из дерева.

Выгода использования двутавра

Главными достоинствами деревянной двутавровой балки можно назвать:

· Повышенные прочностные показатели и минимальный изгиб при нагрузке. Именно поэтому данный материал часто используют при строительстве в качестве несущих балок.

· Снижение веса здания, поэтому и фундамент можно выполнять с максимальной экономией трудозатрат и материалов.

· Малая теплопроводность, которая обеспечивает дополнительную экономию теплоносителей.

· Возможность создания деревянного двутавра разных размеров.

· Влагостойкость, которая достигается специальными пропитками.

· Стойкость к огню, порче насекомыми и защита от образования плесени.

· Длительный срок эксплуатации, на протяжении всего времени двутавр из дерева сохраняет свои первоначальные свойства и внешний вид.

Заказ двутавра

Купить деревянные двутавровые балки в нашей компании вы можете:

· позвонив по телефону +7-966-705-23-40

· написав на электронный адрес [email protected].

На протяжении всей нашей деятельности уже многие клиенты оценили высокое качество нашего материала, используя в строительстве нашу продукцию.

Воспользоваться нашими услугами могут как жители Свердловской области, так и любого региона России и ближнего зарубежья.

Почему двутавровые балки используются в конструкциях из металлоконструкций?

Двутавровая балка, также называемая двутавровой балкой, широкой балкой, W-образной балкой, универсальной балкой (UB) и рулонной стальной балкой, является предпочтительной формой для конструкций из конструкционной стали. Дизайн и структура двутавровой балки делают ее уникальной, способной выдерживать самые разные нагрузки.

Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и спецификаций.Как производитель стали на Среднем Западе, Swanton Welding имеет опыт изготовления двутавровых балок и других типов компонентов конструкционной стали.

Форма и структура двутавра

Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой. Форма фланцев и стенки образуют поперечное сечение «I» или «H». В большинстве двутавровых балок используется конструкционная сталь, изготовленная производителем стали, но некоторые из них сделаны из алюминия.Инфраметаллические конструкции, такие как углеродистая конструкционная сталь и высокопрочная низколегированная конструкционная сталь, находят различное применение, например, в строительстве каркасов, мостов и для общих структурных целей.

Балки

I бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. При заказе двутавровых балок покупатели классифицируют их по материалу и размерам. Например, балка 11×20 I будет иметь глубину 11 дюймов и вес 20 фунтов на фут.Строители выбирают конкретные размеры двутавровых балок в соответствии с потребностями конкретного здания. Строитель должен учитывать множество факторов, например:

Прогиб. Строитель выберет толщину, чтобы минимизировать деформацию балки.
Вибрация. Выбрана определенная масса и жесткость для предотвращения вибраций в здании.
Отвод. Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.
Изгиб. Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
Напряжение. Строитель выбирает двутавровую балку с толщиной стенки, которая не ломается, не деформируется и не деформируется при растяжении.

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не коробиться. Для этого большая часть материала двутавровой балки располагается в областях вдоль осевых волокон — месте, которое испытывает наибольшую нагрузку.Идеальные балки имеют минимальную площадь поперечного сечения, требуя наименьшего возможного количества материала, при этом сохраняя желаемую форму.

Использование двутавровых балок на заводе по производству стали

Двутавровые балки

находят большое применение в производстве стальных конструкций. Они часто используются в качестве критических опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, неуклонную прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой.Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.

Балки

двутавровые — это предпочтительная форма для стальных конструкций из-за их высокой функциональности. Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига. Они могут выдерживать различные нагрузки и касательные напряжения без потери устойчивости. Они также экономически эффективны, поскольку I-образная форма — это экономичная конструкция, в которой не используются излишки стали.Благодаря большому разнообразию типов двутавровых балок можно найти форму и вес практически для любых требований. Универсальная функциональность двутавровой балки — это то, что дало ей альтернативное название универсальная балка, или UB.

Изготовление стальной двутавровой балки

Если вам нужны двутавровые балки для любого типа строительства, обратите внимание на изготовление стальных балок для быстрого, эффективного и доступного выполнения заказов. Для успешного изготовления стальных балок требуются большой опыт, знания, упорный труд и специализированные инструменты.Не доверяйте свои I-лучи какой-либо компании.

Компания Swanton Welding, занимающаяся производством металлоконструкций в районе Толедо, штат Огайо, имеет опыт и квалифицированную команду производителей металлоконструкций, которую ищет ваш проект по производству металлоконструкций.

Contact Swanton Welding для индивидуальной сварки и изготовления металла для всех типов строительства.

Инженерные двутавровые балки по сравнению с пиломатериалами для перекрытий

Марк Дж. Донован

Спроектированные деревянные двутавровые балки были впервые представлены в конце 1960-х годов и использовались в основном для строительства домов высокого класса .

Однако сегодня до половины домов, построенных в Соединенных Штатах, используют двутавровые балки из дерева.

Инженерные деревянные двутавровые балки считаются отличной альтернативой пиломатериалам для перекрытий перекрытий из-за их прочности и общих меньших затрат на установку.

Подробнее о балках перекрытий.

Конструкционные деревянные балки и пиломатериалы

Деревянные двутавры похожи на традиционные стальные двутавры.Они состоят из центральной секции, изготовленной из тонкого слоя материала Oriented Strand Board (OSB) , который зажат сверху и снизу двумя широкими фланцевыми секциями, изготовленными из пиломатериалов с шипованными соединениями.

Как правило, в материале OSB есть вырезанные или выбивные участки, которые можно удалить для прокладки электрических проводов и тепловых каналов.

Двутавровые балки Engineered Wood имеют несколько основных преимуществ. Во-первых, они намного прочнее, прямее и жестче обычных пиломатериалов.Данные показывают, что они на 50% жестче пиломатериалов. Следовательно, они обеспечивают меньший прогиб, что улучшает конструкцию пола. Подробнее о каркасе из инженерного бруса читайте здесь .

Благодаря своей прочности, деревянные двутавровые балки можно использовать для перекрытия больших пролетов и разделять на более широких межцентровых расстояниях.

Таким образом, можно добиться значительных затрат на строительство, поскольку требуется меньше деревянных материалов и трудозатрат на установку.

Найдите здесь местного строительного подрядчика.

Примечание: деревянные двутавры дороже пиломатериалов эквивалентной длины; тем не менее, эти первоначальные затраты на материалы более чем окупаются из-за меньшего количества деревянных двутавровых балок, необходимых для проекта. Благодаря преимуществам увеличенного межцентрового расстояния и покрытия более длинных пролетов, обычно требуется меньше балок перекрытия, а традиционная центральная балка, необходимая в большинстве конструкций балок перекрытий из пиломатериалов, исключается.

Инженерные двутавровые балки также намного легче обычных пиломатериалов (например.г. 2 x 10 или 2 x 12), поскольку они построены с использованием комбинации пиломатериалов с шиповым соединением и материала OSB. Деревянные двутавры могут весить до 60% меньше, чем их аналоги из пиломатериалов.

Благодаря своей уникальной конструкции деревянные двутавровые балки не коробятся, не усаживаются, не коробятся и не скручиваются, и поэтому они могут создавать более жесткие полы, которые имеют меньше склонности к оседанию или скрипу.

Деревянные двутавры обычно имеют большую длину, чем традиционные пиломатериалы. Длина деревянных двутавровых балок может составлять от 24 до 60 футов и может быть изменена на стройплощадке с определенными ограничениями производителя.

Деревянные двутавровые балки также считаются экологически чувствительной альтернативой традиционным пиломатериалам, поскольку они требуют на 35-60% меньше древесного материала и могут быть построены из небольших, быстрорастущих деревьев.

Воспользуйтесь этим листом заявок на добавление комнат и сэкономьте время, деньги и хлопоты по проекту строительства дома.

У деревянных двутавровых балок есть несколько ограничений / проблем. Обычно их используют только для внутренних работ, так как вода может их повредить.Кроме того, не все подрядчики и субподрядчики обучены использованию деревянных двутавровых балок. В результате необходимо уделить особое внимание тому, чтобы электрические и сантехнические подрядчики не повредили фланцы при прокладке труб, проводов или каналов.

Деревянные двутавровые балки также позаботились о пожарной безопасности. Исследования показали, что деревянные двутавровые балки более восприимчивы к повреждению огнем из-за их малой массы (по сравнению с пиломатериалами) и их большой зависимости от клея при строительстве.

Несмотря на эти несколько ограничений / проблем, использование деревянных двутавровых балок продолжает расти.

Они обеспечивают более прочные полы, снижают общие затраты на строительство и являются более экологически чистыми, чем их традиционные аналоги из пиломатериалов.

Итак, при рассмотрении вашего следующего проекта строительства дома вы можете спросить своего подрядчика об использовании деревянных балок перекрытия с двутавровыми балками в качестве альтернативы стандартным 2х10 и 2х12.

Для получения дополнительной информации о строительстве пристройки дома см. Заявки на добавление дома на сайте HomeAdditionPlus.com. Наши Заявки на добавление дома предоставляют вам знания и информацию о том, как спланировать проект жилищного строительства и на что обращать внимание при найме подрядчиков. Они также включают подробные таблицы с разбивкой по стоимости и электронные таблицы для оценки ваших затрат на строительство нового дома.

Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на пристройку дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке домов. Этот процесс бесплатный, и нет никаких обязательств по его продолжению после получения сметы на добавленную стоимость вашего дома.

Двутавровые балки из нержавеющей стали | Двутавровые балки из нержавеющей стали 304 / 304L и 316 / 316L

| 304 / 304L и 316 / 316L | Penn Нержавеющая сталь Двутавровые балки | 304 / 304L и 316 / 316L | Penn Stainless

Главная / Продукт / Конструкционные / Двутавровые балки

Penn Stainless Products поставляет нержавеющие балки из 304 / 304L и 316 / 316L. Балки из нержавеющей стали в основном прокатываются или прессуются до высоты 6 дюймов x 3.Фланец 332 ″ с толщиной стенки до 0,232 ″.

Полную информацию о продукте см. В нашем каталоге. Лучи большего размера, превышающие 6 дюймов, можно изготавливать с использованием технологии лазерного сплавления, что также позволяет инженерам и покупателям металла смешивать толщину или даже сорта материалов. Лазерные сваренные лучи также могут поставляться в Duplex 2205 и Lean Duplex 2101.

Все балки можно обрезать по размеру. Балки из нержавеющей стали могут поставляться с полированной отделкой. Свяжитесь с торговым представителем для получения подробной информации об обработке балок из нержавеющей стали.

Варианты продукта

304 / 304L Проведите / прокрутите по горизонтали для просмотра всей таблицы

iBeams — S / I

Размеры	D	F	Tw	Tf	Приблиз.Wt	Наличие
3 X 5,70	3	2,33	0,17	0,26	5,7
3 X 7,50	3	2,509	0,349	0,26	7,5	C
4 X 7,70	4	2,663	0,193	0,293	7,7
4 X 9,50	4	2. 796	0,326	0,293	9,5	С
5 X 10,00	5	3,004	0,214	0,326	10
5 X 14,75	5	3,284	0,494	0,326	14,75	C
6 X 12,50	6	3,332	0,232	0,359	12,5
6 х 17.30	6	3,565	0,465	0,359	17,3	C
7 X 15,30	7	3,662	0,252	0,392	15,3	C
7 X 20,00	7	3,86	0,45	0,392	20	C
8 X 18,40	8	4,001	0,271	0,425	18.4
8 X 23,00	8	4,171	0,441	0,425	23
10 X 25,40	10	4,661	0,311	0,491	25,4	C
10 X 35,00	10	4,944	0,594	0,491	35	C
12 X 31,80	12	5	0. 35	0,544	31,8	С
12 X 35,00	12	5,078	0,428	0,544	35	C
12 X 40,80	12	5,252	0,472	0,659	40,8	C
12 X 50,00	12	5,477	0,687	0,659	50	C
15 х 42.90	15	5,501	0,411	0,622	42,9	C
15 X 50,00	15	5,64	0,55	0,622	50	C

iBeams — W / I

Размеры	D	F	Tw	Tf	Приблиз. Wt	Наличие
W4 X 13.0	4,16	4,06	0,28	0,345	13
W5 X 16,0	5,01	5	0,24	0,36	16	C
W5 X 18,9	5	5,003	0,316	0,416	18,9	C
W5 X 19,0	5,15	5,03	0,27	0,43	19	C
Ш6 х 9. 0	5,9	3,94	0,17	0,215	9
W6 X 12,0	6,03	4	0,23	0,28	12
W6 X 15,0	5,99	5,99	0,23	0,26	15
W6 X 16,0	6,28	4,03	0,26	0,405	16	C
Ш6 х 20.0	6,2	6,02	0,26	0,365	20
W6 X 25,0	6,38	6,08	0,32	0,455	25
W8 X 10,0	7,89	3,94	0,17	0,205	10
W8 X 13,0	7,99	4	0,23	0,255	13
Ш8 х 15.0	8,11	4,015	0,245	0,315	15
W8 X 18,0	8,14	5,25	0,23	0,33	18
W8 X 21,0	8,28	5,27	0,25	0,4	21	C
W8 X 24,0	7,93	6,495	0,245	0,4	24
Ш8 х 28. 0	8,06	6,535	0,285	0,465	28
W8 X 31,0	8	7,995	0,285	0,435	31
W8 X 35,0	8,12	8,02	0,31	0,495	35	C
W8 X 40,0	8,25	8,07	0,36	0,56	40	C
Ш8 х 48.0	8,5	8,11	0,4	0,685	48	C
W8 X 58,0	8,75	8,22	0,51	0,81	58	C
W8 X 67,0	9	8,28	0,57	0,935	67	C
W10 X 12,0	9,87	3,96	0,19	0,21	12	C
W10 X 15.0	9,99	4	0,23	0,27	15	C
W10 X 17,0	10,11	4,01	0,24	0,33	17	C
W10 X 19,0	10,24	4,02	0,25	0,395	19	C
W10 X 22,0	10,17	5,75	0,24	0,36	22	C
W10 X 26. 0	10,33	5,77	0,26	0,44	26
W10 X 30,0	10,47	5,81	0,3	0,51	30	C
W10 X 33,0	9,73	7,96	0,29	0,435	33	C
W10 X 39,0	9,92	7,985	0,315	0,53	39	C
W10 X 45.0	10,1	8,02	0,35	0,62	45	C
W10 X 49,0	9,98	10	0,34	0,56	49	C
W10 X 54,0	10,09	10,03	0,37	0,615	54	C
W10 X 60,0	10,22	10,08	0,42	0,68	60	C
W10 X 68. 0	10,4	10,13	0,47	0,77	68	C
W10 X 77,0	10,6	10,19	0,53	0,87	77	C
W10 X 88,0	10,84	10,265	0,605	0,99	88	C
W12 X 14,0	11,91	3,97	0,2	0.225	14	С
W12 X 16,0	11,99	3,99	0,22	0,265	16	C
W12 X 19,0	12,16	4,005	0,235	0,35	19	C
W12 X 22,0	12,31	4,03	0,26	0,425	22	C
Ш12 X 26.0	12,22	6,49	0,23	0,38	26
W12 X 30,0	12,34	6,52	0,26	0,44	30	C
W12 X 35,0	12,5	6,56	0,3	0,52	35
W12 X 40,0	11,94	8,05	0,295	0,515	40	C
Ш12 X 45. 0	12,06	8,045	0,335	0,575	45	C
W12 X 50,0	12,19	8,08	0,37	0,64	50	C
W12 X 53,0	12,06	9,995	0,345	0,575	53	C
W12 X 58,0	12,19	10,01	0,36	0.64	58	С
W12 X 65,0	12,12	12,00	0,39	0,605	65	C
W12 X 72,0	12,25	12,04	0,43	0,67	72	C
W12 X 79,0	12,38	12,08	0,47	0,735	79	C
Ш12 Х 87.0	12,53	12,125	0,515	0,81	87	C
W12 X 96,0	12,71	12,16	0,55	0,9	96	C
W12 X 106,0	12,89	12,220	0,61	0,99	106	C
W14 X 22,0	13,74	5,00	0,23	0. 335	22	С
W14 X 26,0	13,91	5,025	0,255	0,42	26	C
W14 X 30,0	13,84	6,73	0,27	0,385	30	C
W14 X 34,0	13,98	6,745	0,285	0,455	34	C
W14 X 38.0	14,1	6,77	0,31	0,515	38	C
W14 X 43,0	13,66	7,995	0,305	0,53	43	C
W14 X 48,0	13,79	8,03	0,34	0,595	48	C
W14 X 53,0	13,92	8,06	0,37	0.66	53	С
W14 X 61,0	13,89	9,995	0,375	0,645	61	C
W14 X 68,0	14,04	10,035	0,415	0,72	68	C
W14 X 74,0	14,17	10,07	0,45	0,785	74	C
W14 X 82. 0	14,31	10,13	0,51	0,855	82	C
W14 X 90,0	14,02	14,52	0,44	0,71	90	C
W14 X 99,0	14,16	14,565	0,485	0,78	99	C
W14 X 109,0	14,32	14,605	0,525	0.86	109	С
W14 X 120,0	14,48	14,67	0,59	0,94	120	C
W16 X 26,0	15,69	5,5	0,25	0,345	26	C
W16 X 31,0	15,88	5,525	0,275	0,44	31	C
Ш16 х 36.0	15,86	6,985	0,295	0,43	36	C
W16 X 40,0	16,01	6,995	0,305	0,505	40	C
W16 X 45,0	16,13	7,035	0,345	0,565	45	C
W16 X 50,0	16,26	7,07	0,38	0. 63	50	С
W16 X 57,0	16,43	7,12	0,43	0,715	57	C
W16 X 67,0	16,33	10,235	0,395	0,665	67	C
W16 X 77,0	16,52	10,295	0,455	0,76	77	C
Ш16 х 89.0	16,75	10,365	0,525	0,875	89	C
W16 X 100,0	16,97	10,425	0,585	0,985	100	C
W18 X 35,0	17,7	6	0,3	0,425	35	C
W18 X 40,0	17,9	6,015	0,315	0.525	40	С
W18 X 46,0	18,06	6,06	0,36	0,605	46	C
W18 X 50,0	17,99	7,495	0,355	0,57	50	C
W18 X 55,0	18,11	7,53	0,39	0,63	55	C
W18 X 60. 0	18,24	7,555	0,415	0,695	60	C
W18 X 65,0	18,35	7,59	0,45	0,75	65	C
W18 X 71,0	18,47	7,635	0,495	0,81	71	C
W18 X 76,0	18,21	11,035	0,425	0.68	76	С
W18 X 86,0	18,39	11,09	0,48	0,77	86	C
W18 X 97,0	18,59	11,145	0,535	0,87	97	C
W18 X 106,0	18,73	11,2	0,59	0,94	106	C
Ш21 X 44.0	20,66	6,5	0,35	0,45	44	C
W21 X 50,0	20,83	6,53	0,38	0,535	50	C
W21 X 57,0	21,06	6,555	0,405	0,65	57	C
W21 X 62,0	20,99	8,24	0,4	0. 615	62	С
W21 X 68,0	21,13	8,27	0,43	0,685	68	C
W21 X 73,0	21,24	8,295	0,455	0,74	73	C
W21 X 83,0	21,43	8,335	0,515	0,835	83	C
Ш21 X 93.0	21,62	8,42	0,58	0,93	93	C
W21 X 101,0	21,36	12,29	0,5	0,8	101	C
W21 X 111,0	21,51	12,34	0,55	0,875	111	C
W21 X 122,0	21,68	12,39	0,6	0.96	122	С
W24 X 55,0	23,57	7	0,395	0,505	55	C
W24 X 62,0	23,74	7,04	0,43	0,59	62	C
W24 X 68,0	23,73	8,965	0,415	0,585	68	C
Ш24 X 76. 0	23,92	8,99	0,44	0,68	76	C
W24 X 84,0	24,1	9,02	0,47	0,77	84	C
W24 X 94,0	24,31	9,065	0,515	0,875	94	C
W24 X 104,0	24,06	12,75	0,5	0.75	104	С
W24 X 117,0	24,26	12,8	0,55	0,85	117	C
W24 X 131,0	24,48	12,855	0,605	0,96	131	C

iBeams — Разное

Размеры	D	F	Tw	Tf	Приблиз.Wt	Наличие
6 X 4 X 1/4	6	4	0,25	0,375	14,8	C
6 X 6 X 1/4	6	6	0,25	0,375	19,9	C
8 X 4 X 1/4	8	4	0,25	0,25	13,3	C
8 X 4 X 3/4	8	4	0. 375	0,375	19,6	С

316 / 316L Проведите / прокрутите по горизонтали, чтобы просмотреть всю таблицу

iBeams — S / I

Размеры	D	F	Tw	Tf	Приблиз. Wt	Наличие
3 X 5,70	3	2,33	0,17	0,26	5,7
3 х 7.50	3	2,509	0,349	0,26	7,5	C
4 X 7,70	4	2,663	0,193	0,293	7,7	C
4 X 9,50	4	2,796	0,326	0,293	9,5	C
5 X 10,00	5	3,004	0,214	0,326	10
5 х 14. 75	5	3,284	0,494	0,326	14,75	C
6 X 12,50	6	3,332	0,232	0,359	12,5	C
6 X 17,30	6	3,565	0,465	0,359	17,3	C
7 X 15,30	7	3,662	0,252	0.392	15,3	С
7 X 20,00	7	3,86	0,45	0,392	20	C
8 X 18,40	8	4,001	0,271	0,425	18,4	C
8 X 23,00	8	4,171	0,441	0,425	23	C
10 X 25,40	10	4.661	0,311	0,491	25,4	С
10 X 35,00	10	4,944	0,594	0,491	35	C
12 X 31,80	12	5	0,35	0,544	31,8	C
12 X 35,00	12	5,078	0,428	0,544	35	C
12 х 40. 80	12	5,252	0,472	0,659	40,8	C
12 X 50,00	12	5,477	0,687	0,659	50	C
15 X 42,90	15	5,501	0,411	0,622	42,9	C
15 X 50,00	15	5,64	0,55	0.622	50	С

iBeams — W / I

Размеры	D	F	Tw	Tf	Приблиз. Wt	Наличие
W4 X 13,0	4,16	4,06	0,28	0,345	13
W5 X 16,0	5,01	5	0,24	0.36	16	С
W5 X 18,9	5	5,003	0,316	0,416	18,9	C
W5 X 19,0	5,15	5,03	0,27	0,43	19	C
W6 X 9,0	5,9	3,94	0,17	0,215	9
W6 X 12,0	6. 03	4	0,23	0,28	12
W6 X 15,0	5,99	5,99	0,23	0,26	15
W6 X 16,0	6,28	4,03	0,26	0,405	16	C
W6 X 20,0	6,2	6,02	0,26	0,365	20	C
Ш6 х 25.0	6,38	6,08	0,32	0,455	25	C
W8 X 10,0	7,89	3,94	0,17	0,205	10
W8 X 13,0	7,99	4	0,23	0,255	13
W8 X 15,0	8,11	4,015	0,245	0,315	15
Ш8 х 18.0	8,14	5,25	0,23	0,33	18
W8 X 21,0	8,28	5,27	0,25	0,4	21	C
W8 X 24,0	7,93	6,495	0,245	0,4	24	C
W8 X 28,0	8,06	6,535	0,285	0,465	28
Ш8 х 31. 0	8	7,995	0,285	0,435	31
W8 X 35,0	8,12	8,02	0,31	0,495	35	C
W8 X 40,0	8,25	8,07	0,36	0,56	40	C
W8 X 48,0	8,5	8,11	0,4	0,685	48	C
Ш8 х 58.0	8,75	8,22	0,51	0,81	58	C
W8 X 67,0	9	8,28	0,57	0,935	67	C
W10 X 12,0	9,87	3,96	0,19	0,21	12	C
W10 X 15,0	9,99	4	0,23	0,27	15	C
W10 X 17.0	10,11	4,01	0,24	0,33	17	C
W10 X 19,0	10,24	4,02	0,25	0,395	19	C
W10 X 22,0	10,17	5,75	0,24	0,36	22	C
W10 X 26,0	10,33	5,77	0,26	0. 44	26	С
W10 X 30,0	10,47	5,81	0,3	0,51	30	C
W10 X 33,0	9,73	7,96	0,29	0,435	33	C
W10 X 39,0	9,92	7,985	0,315	0,53	39	C
W10 X 45,0	10.1	8,02	0,35	0,62	45	C
W10 X 49,0	9,98	10	0,34	0,56	49	C
W10 X 54,0	10,09	10,03	0,37	0,615	54	C
W10 X 60,0	10,22	10,08	0,42	0,68	60	C
W10 X 68.0	10,4	10,13	0,47	0,77	68	C
W10 X 77,0	10,6	10,19	0,53	0,87	77	C
W10 X 88,0	10,84	10,265	0,605	0,99	88	C
W12 X 14,0	11,91	3,97	0,2	0. 225	14	С
W12 X 16,0	11,99	3,99	0,22	0,265	16	C
W12 X 19,0	12,16	4,005	0,235	0,35	19	C
W12 X 22,0	12,31	4,03	0,26	0,425	22	C
Ш12 X 26.0	12,22	6,49	0,23	0,38	26	C
W12 X 30,0	12,34	6,52	0,26	0,44	30	C
W12 X 35,0	12,5	6,56	0,3	0,52	35	C
W12 X 40,0	11,94	8,05	0,295	0,515	40	C
Ш12 X 45.0	12,06	8,045	0,335	0,575	45	C
W12 X 50,0	12,19	8,08	0,37	0,64	50	C
W12 X 53,0	12,06	9,995	0,345	0,575	53	C
W12 X 58,0	12,19	10,01	0,36	0. 64	58	С
W12 X 65,0	12,12	12,00	0,39	0,605	65	C
W12 X 72,0	12,25	12,04	0,43	0,67	72	C
W12 X 79,0	12,38	12,08	0,47	0,735	79	C
Ш12 Х 87.0	12,53	12,125	0,515	0,81	87	C
W12 X 96,0	12,71	12,16	0,55	0,9	96	C
W12 X 106,0	12,89	12,220	0,61	0,99	106	C
W14 X 22,0	13,74	5,00	0,23	0.335	22	С
W14 X 26,0	13,91	5,025	0,255	0,42	26	C
W14 X 30,0	13,84	6,73	0,27	0,385	30	C
W14 X 34,0	13,98	6,745	0,285	0,455	34	C
W14 X 38. 0	14,1	6,77	0,31	0,515	38	C
W14 X 43,0	13,66	7,995	0,305	0,53	43	C
W14 X 48,0	13,79	8,03	0,34	0,595	48	C
W14 X 53,0	13,92	8,06	0,37	0.66	53	С
W14 X 61,0	13,89	9,995	0,375	0,645	61	C
W14 X 68,0	14,04	10,035	0,415	0,72	68	C
W14 X 74,0	14,17	10,07	0,45	0,785	74	C
W14 X 82.0	14,31	10,13	0,51	0,855	82	C
W14 X 90,0	14,02	14,52	0,44	0,71	90	C
W14 X 99,0	14,16	14,565	0,485	0,78	99	C
W14 X 109,0	14,32	14,605	0,525	0. 86	109	С
W14 X 120,0	14,48	14,67	0,59	0,94	120	C
W16 X 26,0	15,69	5,5	0,25	0,345	26	C
W16 X 31,0	15,88	5,525	0,275	0,44	31	C
Ш16 х 36.0	15,86	6,985	0,295	0,43	36	C
W16 X 40,0	16,01	6,995	0,305	0,505	40	C
W16 X 45,0	16,13	7,035	0,345	0,565	45	C
W16 X 50,0	16,26	7,07	0,38	0.63	50	С
W16 X 57,0	16,43	7,12	0,43	0,715	57	C
W16 X 67,0	16,33	10,235	0,395	0,665	67	C
W16 X 77,0	16,52	10,295	0,455	0,76	77	C
Ш16 х 89. 0	16,75	10,365	0,525	0,875	89	C
W16 X 100,0	16,97	10,425	0,585	0,985	100	C
W18 X 35,0	17,7	6	0,3	0,425	35	C
W18 X 40,0	17,9	6,015	0,315	0.525	40	С
W18 X 46,0	18,06	6,06	0,36	0,605	46	C
W18 X 50,0	17,99	7,495	0,355	0,57	50	C
W18 X 55,0	18,11	7,53	0,39	0,63	55	C
W18 X 60.0	18,24	7,555	0,415	0,695	60	C
W18 X 65,0	18,35	7,59	0,45	0,75	65	C
W18 X 71,0	18,47	7,635	0,495	0,81	71	C
W18 X 76,0	18,21	11,035	0,425	0. 68	76	С
W18 X 86,0	18,39	11,09	0,48	0,77	86	C
W18 X 97,0	18,59	11,145	0,535	0,87	97	C
W18 X 106,0	18,73	11,2	0,59	0,94	106	C
Ш21 X 44.0	20,66	6,5	0,35	0,45	44	C
W21 X 50,0	20,83	6,53	0,38	0,535	50	C
W21 X 57,0	21,06	6,555	0,405	0,65	57	C
W21 X 62,0	20,99	8,24	0,4	0.615	62	С
W21 X 68,0	21,13	8,27	0,43	0,685	68	C
W21 X 73,0	21,24	8,295	0,455	0,74	73	C
W21 X 83,0	21,43	8,335	0,515	0,835	83	C
Ш21 X 93. 0	21,62	8,42	0,58	0,93	93	C
W21 X 101,0	21,36	12,29	0,5	0,8	101	C
W21 X 111,0	21,51	12,34	0,55	0,875	111	C
W21 X 122,0	21,68	12,39	0,6	0.96	122	С
W24 X 55,0	23,57	7	0,395	0,505	55	C
W24 X 62,0	23,74	7,04	0,43	0,59	62	C
W24 X 68,0	23,73	8,965	0,415	0,585	68	C
Ш24 X 76.0	23,92	8,99	0,44	0,68	76	C
W24 X 84,0	24,1	9,02	0,47	0,77	84	C
W24 X 94,0	24,31	9,065	0,515	0,875	94	C
W24 X 104,0	24,06	12,75	0,5	0. 75	104	С
W24 X 117,0	24,26	12,8	0,55	0,85	117	C
W24 X 131,0	24,48	12,855	0,605	0,96	131	C

iBeams — Разное

Размеры	D	F	Tw	Tf	Приблиз.Wt	Наличие
6 X 4 X 1/4	6	4	0,25	0,375	14,8	C
6 X 6 X 1/4	6	6	0,25	0,375	19,9	C
8 X 4 X 1/4	8	4	0,25	0,25	13,3	C
8 X 4 X 3/4	8	4	0.375	0,375	19,6	С

Duplex 2205 Проведите / прокрутите по горизонтали для просмотра всей таблицы

iBeams — S / I

Размеры	D	F	Tw	Tf	Приблиз. Wt	Наличие
3 X 5,70	3	2,33	0,17	0,26	5,7	C
3 х 7.50	3	2,509	0,349	0,26	7,5	C
4 X 7,70	4	2,663	0,193	0,293	7,7	C
4 X 9,50	4	2,796	0,326	0,293	9,5	C
5 X 10,00	5	3,004	0,214	0,326	10	C
5 х 14.75	5	3,284	0,494	0,326	14,75	C
6 X 12,50	6	3,332	0,232	0,359	12,5	C
6 X 17,30	6	3,565	0,465	0,359	17,3	C
7 X 15,30	7	3,662	0,252	0. 392	15,3	С
7 X 20,00	7	3,86	0,45	0,392	20	C
8 X 18,40	8	4,001	0,271	0,425	18,4	C
8 X 23,00	8	4,171	0,441	0,425	23	C
10 X 25,40	10	4.661	0,311	0,491	25,4	С
10 X 35,00	10	4,944	0,594	0,491	35	C
12 X 31,80	12	5	0,35	0,544	31,8	C
12 X 35,00	12	5,078	0,428	0,544	35	C
12 х 40.80	12	5,252	0,472	0,659	40,8	C
12 X 50,00	12	5,477	0,687	0,659	50	C
15 X 42,90	15	5,501	0,411	0,622	42,9	C
15 X 50,00	15	5,64	0,55	0. 622	50	С

iBeams — W / I

Размеры	D	F	Tw	Tf	Приблиз. Wt	Наличие
W4 X 13,0	4,16	4,06	0,28	0,345	13	C
W5 X 16,0	5,01	5	0,24	0.36	16	С
W5 X 18,9	5	5,003	0,316	0,416	18,9	C
W5 X 19,0	5,15	5,03	0,27	0,43	19	C
W6 X 9,0	5,9	3,94	0,17	0,215	9	C
W6 X 12,0	6.03	4	0,23	0,28	12	C
W6 X 15,0	5,99	5,99	0,23	0,26	15	C
W6 X 16,0	6,28	4,03	0,26	0,405	16	C
W6 X 20,0	6,2	6,02	0,26	0,365	20	C
Ш6 х 25. 0	6,38	6,08	0,32	0,455	25	C
W8 X 10,0	7,89	3,94	0,17	0,205	10	C
W8 X 13,0	7,99	4	0,23	0,255	13	C
W8 X 15,0	8,11	4,015	0,245	0,315	15	C
Ш8 х 18.0	8,14	5,25	0,23	0,33	18	C
W8 X 21,0	8,28	5,27	0,25	0,4	21	C
W8 X 24,0	7,93	6,495	0,245	0,4	24	C
W8 X 28,0	8,06	6,535	0,285	0,465	28	C
Ш8 х 31.0	8	7,995	0,285	0,435	31	C
W8 X 35,0	8,12	8,02	0,31	0,495	35	C
W8 X 40,0	8,25	8,07	0,36	0,56	40	C
W8 X 48,0	8,5	8,11	0,4	0,685	48	C
Ш8 х 58. 0	8,75	8,22	0,51	0,81	58	C
W8 X 67,0	9	8,28	0,57	0,935	67	C
W10 X 12,0	9,87	3,96	0,19	0,21	12	C
W10 X 15,0	9,99	4	0,23	0,27	15	C
W10 X 17.0	10,11	4,01	0,24	0,33	17	C
W10 X 19,0	10,24	4,02	0,25	0,395	19	C
W10 X 22,0	10,17	5,75	0,24	0,36	22	C
W10 X 26,0	10,33	5,77	0,26	0.44	26	С
W10 X 30,0	10,47	5,81	0,3	0,51	30	C
W10 X 33,0	9,73	7,96	0,29	0,435	33	C
W10 X 39,0	9,92	7,985	0,315	0,53	39	C
W10 X 45,0	10. 1	8,02	0,35	0,62	45	C
W10 X 49,0	9,98	10	0,34	0,56	49	C
W10 X 54,0	10,09	10,03	0,37	0,615	54	C
W10 X 60,0	10,22	10,08	0,42	0,68	60	C
W10 X 68.0	10,4	10,13	0,47	0,77	68	C
W10 X 77,0	10,6	10,19	0,53	0,87	77	C
W10 X 88,0	10,84	10,265	0,605	0,99	88	C
W12 X 14,0	11,91	3,97	0,2	0.225	14	С
W12 X 16,0	11,99	3,99	0,22	0,265	16	C
W12 X 19,0	12,16	4,005	0,235	0,35	19	C
W12 X 22,0	12,31	4,03	0,26	0,425	22	C
Ш12 X 26. 0	12,22	6,49	0,23	0,38	26	C
W12 X 30,0	12,34	6,52	0,26	0,44	30	C
W12 X 35,0	12,5	6,56	0,3	0,52	35	C
W12 X 40,0	11,94	8,05	0,295	0,515	40	C
Ш12 X 45.0	12,06	8,045	0,335	0,575	45	C
W12 X 50,0	12,19	8,08	0,37	0,64	50	C
W12 X 53,0	12,06	9,995	0,345	0,575	53	C
W12 X 58,0	12,19	10,01	0,36	0.64	58	С
W12 X 65,0	12,12	12,00	0,39	0,605	65	C
W12 X 72,0	12,25	12,04	0,43	0,67	72	C
W12 X 79,0	12,38	12,08	0,47	0,735	79	C
Ш12 Х 87. 0	12,53	12,125	0,515	0,81	87	C
W12 X 96,0	12,71	12,16	0,55	0,9	96	C
W12 X 106,0	12,89	12,220	0,61	0,99	106	C
W14 X 22,0	13,74	5,00	0,23	0.335	22	С
W14 X 26,0	13,91	5,025	0,255	0,42	26	C
W14 X 30,0	13,84	6,73	0,27	0,385	30	C
W14 X 34,0	13,98	6,745	0,285	0,455	34	C
W14 X 38.0	14,1	6,77	0,31	0,515	38	C
W14 X 43,0	13,66	7,995	0,305	0,53	43	C
W14 X 48,0	13,79	8,03	0,34	0,595	48	C
W14 X 53,0	13,92	8,06	0,37	0. 66	53	С
W14 X 61,0	13,89	9,995	0,375	0,645	61	C
W14 X 68,0	14,04	10,035	0,415	0,72	68	C
W14 X 74,0	14,17	10,07	0,45	0,785	74	C
W14 X 82.0	14,31	10,13	0,51	0,855	82	C
W14 X 90,0	14,02	14,52	0,44	0,71	90	C
W14 X 99,0	14,16	14,565	0,485	0,78	99	C
W14 X 109,0	14,32	14,605	0,525	0.86	109	С
W14 X 120,0	14,48	14,67	0,59	0,94	120	C
W16 X 26,0	15,69	5,5	0,25	0,345	26	C
W16 X 31,0	15,88	5,525	0,275	0,44	31	C
Ш16 х 36. 0	15,86	6,985	0,295	0,43	36	C
W16 X 40,0	16,01	6,995	0,305	0,505	40	C
W16 X 45,0	16,13	7,035	0,345	0,565	45	C
W16 X 50,0	16,26	7,07	0,38	0.63	50	С
W16 X 57,0	16,43	7,12	0,43	0,715	57	C
W16 X 67,0	16,33	10,235	0,395	0,665	67	C
W16 X 77,0	16,52	10,295	0,455	0,76	77	C
Ш16 х 89.0	16,75	10,365	0,525	0,875	89	C
W16 X 100,0	16,97	10,425	0,585	0,985	100	C
W18 X 35,0	17,7	6	0,3	0,425	35	C
W18 X 40,0	17,9	6,015	0,315	0. 525	40	С
W18 X 46,0	18,06	6,06	0,36	0,605	46	C
W18 X 50,0	17,99	7,495	0,355	0,57	50	C
W18 X 55,0	18,11	7,53	0,39	0,63	55	C
W18 X 60.0	18,24	7,555	0,415	0,695	60	C
W18 X 65,0	18,35	7,59	0,45	0,75	65	C
W18 X 71,0	18,47	7,635	0,495	0,81	71	C
W18 X 76,0	18,21	11,035	0,425	0.68	76	С
W18 X 86,0	18,39	11,09	0,48	0,77	86	C
W18 X 97,0	18,59	11,145	0,535	0,87	97	C
W18 X 106,0	18,73	11,2	0,59	0,94	106	C
Ш21 X 44. 0	20,66	6,5	0,35	0,45	44	C
W21 X 50,0	20,83	6,53	0,38	0,535	50	C
W21 X 57,0	21,06	6,555	0,405	0,65	57	C
W21 X 62,0	20,99	8,24	0,4	0.615	62	С
W21 X 68,0	21,13	8,27	0,43	0,685	68	C
W21 X 73,0	21,24	8,295	0,455	0,74	73	C
W21 X 83,0	21,43	8,335	0,515	0,835	83	C
Ш21 X 93.0	21,62	8,42	0,58	0,93	93	C
W21 X 101,0	21,36	12,29	0,5	0,8	101	C
W21 X 111,0	21,51	12,34	0,55	0,875	111	C
W21 X 122,0	21,68	12,39	0,6	0. 96	122	С
W24 X 55,0	23,57	7	0,395	0,505	55	C
W24 X 62,0	23,74	7,04	0,43	0,59	62	C
W24 X 68,0	23,73	8,965	0,415	0,585	68	C
Ш24 X 76.0	23,92	8,99	0,44	0,68	76	C
W24 X 84,0	24,1	9,02	0,47	0,77	84	C
W24 X 94,0	24,31	9,065	0,515	0,875	94	C
W24 X 104,0	24,06	12,75	0,5	0.75	104	С
W24 X 117,0	24,26	12,8	0,55	0,85	117	C
W24 X 131,0	24,48	12,855	0,605	0,96	131	C

iBeams — Разное

Размеры	D	F	Tw	Tf	Приблиз. Wt	Наличие
6 X 4 X 1/4	6	4	0,25	0,375	14,8	C
6 X 6 X 1/4	6	6	0,25	0,375	19,9	C
8 X 4 X 1/4	8	4	0,25	0,25	13,3	C
8 X 4 X 3/4	8	4	0.375	0,375	19,6	С

Обработка

Клиенты могут выбрать ряд вариантов обработки для производства прутков из нержавеющей стали в соответствии с их точными спецификациями, что позволяет снизить материальные затраты, время производства, лом и внутреннюю обработку.

Дополнительные услуги

Позвольте Penn Stainless вырезать вашу следующую балку из нержавеющей стали в соответствии с вашими точными размерами.
Узнайте больше о лазерных сваренных лучах, новом производственном методе для получения лучей длиной от 24 дюймов до 40 дюймов.
Позвольте Penn Stainless Products отполировать ваши следующие требования к балкам из нержавеющей стали. Полироли включают # 4 Finish , # 6 Finish и # 8 mirror Finish

Формовка

Формирование балки и угла — это процесс, используемый для сгибания утюга до определенного градуса или угла. Обычно формирование балки отличается от прокатки углового железа тем, что оно больше связано с формированием углового железа под определенным углом или градусом, а не кривой или радиусом. В процессах формирования балок применяется сила, приложенная к листу металла для изменения его геометрии, а не для удаления какого-либо материала, часто с использованием штампа для создания определенных форм (например, двутавровых балок, тройников и т. Д.). Приложенная сила нагружает металл сверх предела текучести, заставляя материал деформироваться, но не разрушаться. Таким образом, лист можно сгибать или растягивать, придавая ему множество сложных форм.

Положительная идентификация материала (PMI)

В некоторых случаях может потребоваться пройти дополнительное тестирование на идентификацию материала. Penn Stainless Products может провести это испытание самостоятельно, или мы можем работать с независимой лабораторией для его завершения. Пожалуйста, свяжитесь с нами для уточнения требований.

Допуски

Варианты допусков для горячекатаных балок (форм):

Указанный размер	Сверху, дюймы	Снизу, дюймы
Размеры до 1 дюйма	0.02	0,02
Размеры от 1 дюйма до 3 дюймов (без)	0,031	0,031
Размеры от 3 до 4 дюймов (включительно)	0,046	0,046
Более 4 дюймов	0,062	0,062

Будьте на шаг впереди

Будьте в курсе последних новостей от Penn Stainless.

Подпишитесь на нашу рассылку новостей.

H-образная балка против двутавровой балки | Что такое двутавровая балка

Двутавровая балка

L-образная балка имеет форму буквы I. Двутавровая балка состоит из двух горизонтальных плоскостей, известных как фланцы, соединенных одним вертикальным компонентом или стенкой. Двутавровая балка имеет заостренные края и получила свое название от того факта, что она выглядит как заглавная буква I, когда вы видите ее в поперечном сечении. У двутавра высота поперечного сечения больше ширины ее полки.

Балка двутавровая

H-образная балка имеет форму H. H-образная балка представляет собой конструктивную балку из стального проката. Это невероятно сильно. Он получил свое название, потому что в поперечном сечении он выглядит как заглавная буква H.

Двутавровая балка против двутавровой балки

Двутавровая балка изготавливается из стального проката, и свое название они получили потому, что в поперечном сечении напоминают заглавную H . По сравнению с балкой I , балка H состоит из более длинных полок и более толстой центральной стенки.Фланцы на балке имеют конус.

Разница между двутавровой балкой и двутавровой балкой

H – балка : Балка H – выглядит как цельный кусок металла, но имеет скос, на котором соединяются три куска металла. I- балка : балка I- не изготавливается путем сварки или склепки металлических листов вместе, а представляет собой всего лишь один кусок металла.

I Beam против W Beam

Двутавровая балка имеет конические фланцы , причем более узкий фланец, чем наиболее широкие фланцы балки , что делает ее более легким строительным материалом.Балка с широким фланцем , с более широкими полками и стенкой на , чем двутавровая балка , могут выдерживать больший вес, но в целом это делает ее тяжелее.

Строительные балки

Различные типы балок используются при строительстве зданий и сооружений. Это горизонтальные элементы конструкции, выдерживающие вертикальные нагрузки, поперечные силы и изгибающие моменты. Балки передают нагрузки, возникающие по их длине, на их конечные точки, такие как стены, колонны, фундаменты и т. Д.

Какая балка двутавровая или двутавровая сильнее?

Двутавровая балка : Двутавровая балка имеет более толстую центральную стенку, что означает, что она часто более прочная. Двутавровая балка: Двутавровая балка часто имеет более тонкую центральную стенку, что означает, что она часто не может выдерживать такую большую силу, как двутавровая балка

Для чего используются балки I?

Двутавровые балки

находят множество важных применений в производстве стальных конструкций . Они часто используются в качестве критических опорных ферм или основного каркаса в зданиях.Стальные двутавровые балки обеспечивают целостность конструкции, неуклонную прочность и поддержку.

Какая форма лучей самая сильная?

Эта конструкция снижает опасность бокового продольного изгиба, поскольку каждая балка находит самый короткий свободный путь внутри конструкции. Также нагрузки распределяются равномерно по каждому четырехгранному стыку. Тесселяция шестиугольников — самая сильная изотропная геометрия, если рассматривать только два измерения.

Какая конструкция балки самая прочная?

Двутавровая балка — типичный профиль балки.Конструкция очень прочная в вертикальном направлении, но при этом имеет равномерный и равномерный отклик на другие силы. Он имеет наилучшее соотношение прочности к весу (по вертикали), что делает его отличным профилем балки для самостоятельного изготовления — для кранов и для основных балок больших и / или длинных прицепов.

Канал C сильнее двутавра?

Канал C-образного сечения преодолевает это, перемещая перегородку к одному краю фланцев, изменяя поперечное сечение с «I» на «C» в процессе. Таким образом, C-образный профиль имеет три плоские поверхности для крепления. Он по-прежнему прочен. , хотя эта геометрия немного уступает жесткости двутавровой балки.

Из какой стали я балка?

Двутавровые балки

обычно изготавливаются из конструкционной стали , но могут изготавливаться и из алюминия . Двутавровые балки наиболее широко используются в строительстве и могут найти применение как в балках, так и в колоннах. Infra-Metals предлагает множество различных размеров, длин и спецификаций для двутавровых балок.

В чем главный недостаток двутавровой балки?

Огромным недостатком двутавровой балки является то, что она очень чувствительна к нагреву .Если он нагреется, он может погнуться и выйти из строя, что вызовет огромную проблему. Из-за этого двутавры обычно изолируют, чтобы защитить их от тепла.

В чем основное преимущество двутавровой балки?

Балки

В чем главный недостаток двутавровой балки?

Стальные балки прочные и универсальные, но у них есть некоторые недостатки по сравнению с деревянными балками. Стальные балки делают возможными небоскребы. Балки из стали имеют высокую стоимость, тяжелые, со временем ржавеют и загрязняют окружающую среду.

В чем основное преимущество двутавровой балки?

Из-за немного другой формы поперечного сечения, более толстой центральной стенки и более широких полок двутавровые балки могут выдерживать большие нагрузки, чем двутавровые балки .Хотя обе являются выгодными несущими конструкциями, из-за того, на какую длину могут пролететь двутавровые балки, они более надежны для крупномасштабных проектов.

Что такое двутавровая балка или двутавровая балка сильнее?

Двутавровая балка : Двутавровая балка имеет более толстую центральную стенку, что означает, что она зачастую более прочная. Двутавровая балка: Двутавровая балка часто имеет более тонкую центральную стенку, что означает, что она часто не может воспринимать такую большую силу, как двутавровая балка.

В каком направлении я получаю сильнее?

Модуль сечения двутавровой балки намного выше по сравнению со сплошной прямоугольной балкой той же площади поперечного сечения.Это связано с тем, что больше волокон распределено от нейтральной оси.

Кто изобрел двутавровую балку?

Первое в мире стальное здание, здание Рэнда Макнелли 1889 года, дало двутавровой балке идеальный момент, чтобы продемонстрировать свою прочность. Halbou изобрел двутавровую балку, но английский инженер Генри Грей усовершенствовал ее.

Какой размер балки мне нужен?

Квадратная труба прочнее двутавровой балки?

Прямоугольная труба с наибольшим вертикальным размером является следующей, а квадрат — худшим, потому что I для обычных секций зависит от третьей степени вертикального измерения. Трубка более прочная.

Для чего нужен двутавр?

Двутавровые балки

являются предпочтительной формой для конструкционной стали и конструкций из-за их высокой функциональности. Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига.

Из чего сделаны балки I?

Двутавровые балки, также известные как двутавровые балки, имеют двутавровое или двутавровое поперечное сечение. Двутавровые балки обычно изготавливаются из конструкционной стали , но могут изготавливаться и из алюминия .Двутавровые балки наиболее широко используются в строительстве и могут найти применение как в балках, так и в колоннах.

Для чего используется двутавровая балка?

H-образные балки обычно используются при строительстве зданий, а также при строительстве крупных трейлеров и мостов , среди прочего. Из-за немного другой формы поперечного сечения, более толстой центральной стенки и более широких полок двутавровые балки могут выдерживать большие нагрузки, чем двутавровые.

Какие размеры двутавровой балки?

Классификация (высота × ширина фланца)	Стандартное поперечное сечение Размеры (мм)
Классификация (высота × ширина фланца)	В × В	р
100 × 100	* 100 × 100	8
125 × 125	125 × 125	8
150 × 150	150 × 150	8
175 × 175	175 × 175	13
200 × 200	200 × 200	13
200 × 200	* 200 × 204	13
250 × 250	* 244 × 252	13
	250 × 250	13
	* 250 × 255	13
300 × 300	* 294 × 302	13
	300 × 300	13
	* 300 × 305	13
350 × 350	* 344 × 348	13
	* 344 × 354	13
	350 × 350	13
400 × 400	400 × 400	22

Почему мы используем двутавровые балки?

Двутавровые балки

являются предпочтительной формой для стальных конструкций, поскольку обладают высокой функциональностью . Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига.

Какая самая длинная стальная балка?

Пролеты, превышающие 20 м могут быть достигнуты (для целей данной статьи под определением длинного пролета понимается любое расстояние, превышающее 12 м). Как правило, длинные пролеты приводят к гибкости внутреннего пространства без колонн, снижению затрат на опорные конструкции и сокращению времени монтажа стальных конструкций.

стандартная двутавровая балка?

Балки или колонны по стандарту имеют номинальную ширину полки, равную глубине до номинальной балка глубиной 300 мм. Балка глубиной более 300 мм имеет номинальную ширину полки от 300 до 400 мм. Балки и колонна секции изготавливаются с тяжелыми, средними и легкими полками и стенками.

Какой вес у двутавровой балки?

Таблица размеров и веса обыкновенной горячекатаной двутавровой балки

Технические характеристики	Высота (мм)	Теоретическая Масса (кг / м)
10	100	11. 261
12,6	126	14,223
14	140	16,890
16	160	20,513
18	180	24,143
20a	200	27,929
20b	200	31,069
22a	220	33.070
22b	220	36.524
25a	250	35.105
25b	250	42,030
28a	280	43,492
28b	280	47,888
32a	320	52,717
32b	320	57,741
32c	320	62,765
36a	360	60.037
36b	360	65,689
36c	360	71. 341
40a	400	67,598
40b	400	73,878
40c	400	80,158
45a	450	80,420
45b	450	87,485
45c	450	94.550
50a	500	93,654
50b	500	101,504
50c	500	109,354
56a	560	106,316
56b	560	115.108
56c	560	123.900
63a	630	121.407
63b	630	131,298
63c	630	141,189

Какие размеры балки?

Размеры стальной двутавровой балки (широкий фланец)

Имя	Глубина	Вес фунт / фут
Вт 27 x 178	27,80	178
Ш 27 x 161	27. 60	161
Ш 27 x 146	27,40	146
Вт 27 x 114	27,30	114
Ш 27 x 102	27,10	102
Ш 27 x 94	26,90	94
Ш 27 x 84	26,70	84
Вт 24 x 162	25,00	162
Вт 24 x 146	24.70	146
Ш 24 x 131	24,50	131
Ш 24 x 117	24,30	117
Вт 24 x 104	24,10	104
Ш 24 x 94	24,10	94
Ш 24 x 84	24,10	84
Ш 24 x 76	23,90	76
Вт 24 x 68	23.70	68
Ш 24 x 62	23,70	62
Вт 24 x 55	23,60	55
Ш 21 x 147	22,10	147
Вт 21 x 132	21,80	132
Вт 21 x 122	21,70	122
Ш 21 x 111	21,50	111
Ш 21 x 101	21. 40	101
Ш 21 x 93	21,60	93
Ш 21 x 83	21,40	83
Ш 21 x 73	21,20	73
Вт 21 x 68	21,10	68
Ш 21 x 62	21,00	62
Ш 21 x 57	21,10	57
Вт 21 x 50	20.80	50
21 x 44	20,70	44
18 x 119	19,00	119
Ш 18 x 106	18,70	106
18 x 97	18,60	97
Ш 18 x 86	18,40	86
Ш 18 x 76	18,20	76
18 x 71	18.50	71
18 x 65	18,40	65
Ш 18 x 60	18,20	60
18 x 55	18,10	55
18 x 50	18,00	50
18 x 46	18,10	46
18 x 40	17,90	40
18 x 35	17. 70	35
16 x 100	16,97	100
Ш 16 x 89	16,75	89
16 x 77	16,52	77
Ш 16 x 67	16,33	67
Ш 16 x 57	16,43	57
Ш 16 x 50	16,26	50
Ш 16 x 45	16.13	45
Ш 16 x 40	16.01	40
Ш 16 x 36	15,86	36
Ш 16 x 31	15,88	31
Ш 16 x 26	15,69	26
W 14 x 132	14,66	132
Вт 14 x 120	14,48	120
Вт 14 x 109	14.32	109
Ш 14 x 99	14,16	99
W 14 x 90	14,02	90
W 14 x 82	14,31	82
Ш 14 x 74	14,17	74
Ш 14 x 68	14,04	68
W 14 x 61	13,89	61
W 14 x 53	13. 92	53
Вт 14 x 48	13,79	48
Ш 14 x 43	13,66	43
Ш 14 x 38	14,10	38
Ш 14 x 34	13,98	34
Ш 14 x 30	13,84	30
Ш 14 x 26	13,91	26
W 14 x 22	13.74	22
Вт 12 x 136	13,41	136
Вт 12 x 120	13,12	120
Вт 12 x 106	12,89	106
Вт 12 x 96	12,71	96
Вт 12 x 87	12,53	87
Вт 12 x 79	12,38	79
Вт 12 x 72	12.25	72
Вт 12 x 65	12,12	65
Вт 12 x 58	12,19	58
Вт 12 x 53	12,06	53
Вт 12 x 50	12,19	50
Вт 12 x 45	12,06	45
Вт 12 x 40	11,94	40
Вт 12 x 35	12. 50	35
Вт 12 x 30	12,34	30
Вт 12 x 26	12,22	26
Вт 12 x 22	12,31	22
Вт 12 x 19	12,16	19
Вт 12 x 16	11,99	16
Вт 12 x 14	11,91	14
Вт 10 x 112	11.36	112
Вт 10 x 100	11,10	100
Вт 10 x 88	10,84	88
Вт 10 x 77	10,60	77
Вт 10 x 68	10,40	68
Вт 10 x 60	10,22	60
Вт 10 x 54	10,09	54
Вт 10 x 49	9.98	49
Вт 10 x 45	10,10	45
Вт 10 x 39	9,92	39
Вт 10 x 33	9,73	33
Вт 10 x 30	10,47	30
Вт 10 x 26	10,33	26
Вт 10 x 22	10,17	22
Вт 10 x 19	10. 24	19
Вт 10 x 17	10,11	17
Вт 10 x 15	9,99	15
Вт 10 x 12	9,87	12
Вт 8 x 67	9,00	67
Вт 8 x 58	8,75	58
Вт 8 x 48	8,50	48
Вт 8 x 40	8.25	40
Вт 8 x 35	8,12	35
Вт 8 x 31	8,00	31
Вт 8 x 28	8,06	28
Вт 8 x 24	7,93	24
Вт 8 x 21	8,28	21
Вт 8 x 18	8,14	18
Вт 8 x 15	8.11	15
Вт 8 x 13	7,99	13
Вт 8 x 10	7,89	10
Вт 6 x 25	6,38	25
Вт 6 x 20	6,20	20
Ш 6 x 16	6,28	16
Ш 6 x 15	5,99	15
Вт 6 x 12	6. 03	12
Ш 6 x 9	5,90	9
Вт 5 x 19	5,15	19
Вт 5 x 16	5,01	16
Вт 4 x 13	4,16	13

Что такое стандартная двутавровая балка?

Стандартная двутавровая балка названа из-за их отличительной формы , похожей на заглавную букву «I». Горизонтальные части называются фланцами, а вертикальные части называются перемычкой.Эта форма очень удобна для переноски тяжестей без изгиба.

Какой у меня луч наименьшего размера?

3 дюйма был самым маленьким, что я нашел. Кроме того, каков стандартный размер балки? Стандартный размер балки 9 ″ x 12 ″, который обычно используется во многих жилых домах.

В чем разница между двутавровой балкой и двутавровой балкой?

Двутавровая балка: Двутавровая балка выглядит как цельный кусок металла, но имеет скос, на котором соединяются три металлических куска. Двутавровая балка: Двутавровая балка не изготавливается путем сварки или склепки металлических листов вместе, а представляет собой всего лишь один кусок металла.

Какой стандартный размер балки для строительства?

В жилом доме 9 ʺ × 12 ʺ или 225 мм × 300 мм по (кодам IS). Минимальный размер балки RCC должен быть не менее 9 ʺ × 9 ʺ или 225 мм × 225 мм с добавлением толщины плиты 125 мм.

Как выбрать размер луча?

Чтобы рассчитать необходимую глубину балки , разделите пролет (в дюймах) на 20 .Например, пролет в 25 футов будет 25 × 12/20 = 15 дюймов. Ширина этой балки будет от 1/3 до ½ глубины. Размеры балки будут такими же, но фланец будет толще.

Как далеко я могу пролететь балку?

При опоре балок 12 футов без выступа за балку, двухслойная балка может перекрывать в футах значение, равное ее глубине в дюймах. Двойная балка 2 × 12 может охватывать 12 футов; a (2) 2 × 10 может охватывать 10 футов и так далее.

Как далеко может пролететь стальная двутавровая балка без опоры?

Вы можете получить достаточно высокую стальную двутавровую балку, которая будет охватывать 25 футов без колонн .При опоре балок шириной 12 футов без выступа за балку, двухслойная балка может перекрывать в футах значение, равное ее глубине в дюймах.

Как далеко может пролететь двутавровая балка?

Пролет может быть больше 20 м. может быть достигнуто (для целей данной статьи под определением большого пролета понимается любое расстояние, превышающее 12 м). Как правило, длинные пролеты приводят к гибкости внутреннего пространства без колонн, снижению затрат на опорные конструкции и сокращению времени монтажа стальных конструкций.

Сколько стоит стальная двутавровая балка?

H-образные балки стоят от 11 до 16 долларов за погонный фут, в среднем , и они прочнее двутавровых балок, но весят от 13 до 15 фунтов на фут.H-образные балки, также называемые W-образными балками, предназначены для колонн и более длинных пролетов балок до 300 футов из-за их несущей способности.

Сколько стоит двутавровая балка?

Установка стальных балок стоит в среднем 3104 доллара, при этом большинство домовладельцев платят долларов от 1426 до 5 068 долларов (включая рабочую силу). Цены могут варьироваться от 300 до 9000 долларов, в зависимости от типа проекта. Ожидайте более высокую стоимость проекта, если вам нужно заменить несущую стену.

Сколько веса выдержит стальная балка?

Если у вас есть стальная балка, у которой основное допустимое напряжение изгиба составляет около 23000 фунтов на квадратный дюйм, то к тому времени, когда вы сделаете поправку на пролет и отсутствие ограничений, фактическое изгибающее напряжение, которое балка может выдержать, снизится до около 6100 фунтов на квадратный дюйм в этих условиях.

Как определить двутавровую балку?

В Канаде и США для стальных двутавровых балок обычно указывается значение , глубина (в дюймах) и вес балки (в фунтах на фут) . Например, двутавровая балка 4 x 13 имеет глубину примерно 4 дюйма (измерение проводится от внешней поверхности первого фланца до внешней поверхности противоположного фланца).

Сколько стоит стальная балка?

Цены на стальные конструкции балки по сравнению с другими материалами

Тип балки	Диапазон средних затрат на погонный фут *
Сталь	6–20 долларов
Дерево	5–30 долларов
LVL	3–12 долларов
Алюминий	13–30 долларов

Как определить площадь двутавровой балки?

Площадь поперечного сечения равна ширине, умноженной на глубину конструкции .Например, если у вас пролет прямоугольной балки 6 м с размером балки 450 мм X 600 мм, то длина балки будет 6000 мм, а площадь поперечного сечения будет 450X600 = 270000 мм ².

Как определить удельную массу двутавровой балки?

Для бедра вес равен , рассчитанному следующим образом: G = Lh * mweight, где Lh = S — h /2 * tan (a) S — длина пилы балки . h — высота профиля. a — наибольший угол, образованный плоскостью пилы с балкой , стенкой (менее PI / 2).

Насколько прочна стальная двутавровая балка?

Диапазоны предела текучести: A36: 36 000 фунтов на квадратный дюйм (250 МПа) A572: 42 000–60 000 фунтов на квадратный дюйм (290–410 МПа), наиболее распространенным из которых является 50 000 фунтов на квадратный дюйм (340 МПа).

Как определить размер двутавровой балки?

Чтобы рассчитать необходимую глубину балки, разделите пролет (в дюймах) на 20 . Например, пролет в 25 футов будет 25 × 12/20 = 15 дюймов. Ширина этой балки будет от 1/3 до ½ глубины.

Как выбрать балку?

Укажите детали нагружения стальной двутавровой балки.
Нарисуйте диаграмму изгибающего момента на основе данных деталей. Таким образом, вы сможете найти максимальное значение изгибающего момента.
Выбрать приблизительный размер стального двутавра.
Определить момент инерции участка стальной двутавровой балки.
Узнать глубину луча.

Какой размер двутавровой балки мне нужен?

Чтобы рассчитать необходимую глубину балки, разделите пролет (в дюймах) на 20 . Например, пролет в 25 футов будет 25 × 12/20 = 15 дюймов.Ширина этой балки будет от 1/3 до ½ глубины. Вылет балки может составлять не более 3/8 поддерживаемого пролета.

Насколько прочна алюминиевая двутавровая балка?

двутавр из 6061-Т6. Предел текучести составляет 40 тыс. Фунтов на квадратный дюйм . Два модуля секций, которые я нашел, имели размер 2,81 дюйма в кубе для более легкого и 3,36 дюйма для более тяжелого. Зажигалка, имеющая толщину стенки 0,15 дюйма и толщину фланца 0,5 мм.

Как определить размер двутавровой балки?

В США стальные двутавровые балки обычно обозначаются с учетом глубины и веса балки .Например, балка «W10x22» имеет глубину примерно 10 дюймов (25 см) (номинальная высота двутавровой балки от внешней поверхности одного фланца до внешней поверхности другого фланца) и весит 22 фунта / фут (33 фунта). кг / м).

Как узнать, какой размер стальной балки мне нужен?

Как узнать, какой размер балки мне нужен?

Расстояние по центру луча, для которого энергетическая освещенность (интенсивность) равна 1 / e2 максимальной освещенности (1 / e2 = 0,135) определяется как диаметр луча. Размер пятна (w) луча определяется как радиальное расстояние (радиус) от центральной точки максимальной освещенности до точки 1 / e2.

Как заказать стальные балки?

Найдите балку , которую вы хотите заказать , на чертежах стальных и обратитесь к общим инструкциям на лицевой стороне планов здания.
Запишите на листе бумаги тип фланца балки .
Обратите внимание на размеры фланца.
Запишите вес на фут балки .
Запишите общую длину балки.
Откройте страницу с подробными сведениями на чертежах установки стальной балки и планах здания, на которых показаны типы соединений для балки.

Как далеко может пролететь стальная балка без опоры?

Вы можете получить достаточно высокую стальную двутавровую балку, которая будет охватывать 25 футов с без колонн.При опоре балок шириной 12 футов без выступа за балку, двухслойная балка может перекрывать в футах значение, равное ее глубине в дюймах. Двойная балка 2 × 12 может охватывать 12 футов; a (2) 2 × 10 может охватывать 10 футов и так далее.

Сколько стоит несущая балка?

Средняя стоимость установки стальной балки составляет от 1200 до 4200 долларов или от 100 до 400 долларов за фут, включая осмотр инженером-строителем, разрешения, балку, доставку и установку.

Тип	На каждую установленную ногу	Общая стоимость установленного оборудования
LVL Балка	50–200 долларов	800–2 500 долларов
Стальной двутавр	100–400 долларов	1200–4200 долларов
Стальной двутавр (комплексный)	$ 500 +	6000–10 000 долл. США

Какую нагрузку может выдержать балка?

Для чего используются двутавровые алюминиевые балки?

Двутавровые балки

являются стандартной формой для алюминиевых балок , используемых в перекрытиях пола и потолка , чтобы гарантировать, что конструкция будет физически прочной.

Алюминиевые балки так же прочны, как сталь?

Даже с учетом возможности коррозии сталь тверже алюминия . Сталь прочна и с меньшей вероятностью деформируется, деформируется или изгибается из-за недостаточного веса, силы или нагрева. Тем не менее, преимущество стали в том, что сталь намного тяжелее / плотнее алюминия. Сталь обычно в 2,5 раза плотнее алюминия.

Алюминий 7075 прочнее стали?

7075 может сравниться по прочности с большинством стальных сплавов. С другой стороны, 7075 — один из самых прочных алюминиевых сплавов на рынке. Хотя 7075 менее работоспособен, чем 6061, если вы больше всего думаете о силе, то 7075, вероятно, будет лучшим выбором.

Каковы размеры двутавровой балки?

Таблица размеров, размеров и характеристик стандартных стальных двутавровых балок

Обозначение	Ном.Масса, фунт / фут	Толщина полотна tw, дюйм
S15 x 50	50,00	0,550
S15 x 42,9	42,90	0,411
S12 x 50	50,00	0,687
S12 x 40,8	40,80	0,462
S12 x 35	35,00	0,428
S12 x 31,8	31,80	0. 350
S10 x 35	35,00	0,594
S10 x 25,4	25,40	0,311
S8 x 23	23,00	0,441
S8 x 18,4	18,40	0,271
S7 x 20	20,00	0,450
S7 x 15,3	15.30	0,252
S6 x 17.25	17,25	0,465
S6 x 12,5	12,50	0,232
S5 x 14,75	14,75	0,494
S5 x 10	10,00	0,214
S4 x 9,5	9,50	0,326
S4 x 7,7	7,70	0,193
S3 x 7,5	7,50	0,349
S3 x 5.7	5,70	0,170

Стандартные размеры двутавровой балки?

H-образные балки широко используются в строительной отрасли и доступны во множестве стандартных размеров. Двутавровые балки можно использовать как в качестве балок, так и в качестве колонн. Горячекатаные двутавровые балки Gunung Garuda имеют стандартный размер от 100 × 100 до 350 × 350.

Как рассчитать объем двутавровой балки?

Сначала умножает толщину на высоту на длину для центральной части двутавровой балки , чтобы получить ее объем в кубических дюймах.Выполнение этого шага, например, использованного выше, дает 3 дюйма на 15 дюймов на 130 дюймов или 5850 кубических дюймов.

Для чего используется двутавровая балка?

Двутавровая балка получила свое название потому, что в поперечном сечении она выглядит как заглавная буква H и имеет более широкий фланец (и). Часто называемые WF или широкополочные балки, двутавровые балки используются в строительстве мостов, зданий, кранов, прицепов грузовых автомобилей и в большом количестве других приложений.

Двутавровая балка прочнее, чем шатуны двутавровой балки?

Стержни

для двутавровых балок труднее обрабатывать, поэтому они часто дороже. Стержни двутавровых балок легче изготовить и иногда они легче, чем двутавры. При прочих равных условиях стержни двутавровой балки являются самой прочной конструкцией.

Балки из конструкционной стали

Балка

представляет собой основной профиль из конструкционной стали , используемый во многих приложениях, включая мосты, здания, салазки, конструкции и общее производство.

Какая двутавровая балка сильнее или двутавровая балка?

Двутавровая балка : Двутавровая балка имеет более толстую центральную стенку, что означает, что она часто более прочная.Двутавровая балка: двутавровая балка часто имеет более тонкую центральную перемычку, что означает, что она часто не может воспринимать такую большую силу, как двутавровая балка.

Что такое двутавровая балка и в чем ее 3 преимущества?

Двутавровая балка — это форма из конструкционной стали, используемой в зданиях, также известная как H, W, широкая, универсальная балка или рулонная балка. Они призваны играть ключевую роль в качестве опорного элемента в структурах. Эти балки способны выдерживать различные типы нагрузок.

Название было дано так из-за сходства поперечного сечения с буквой I.Эти балки часто используются для формирования балок и колонн самых разных размеров и спецификаций. Для инженеров-строителей и мастеров критически важно понимать важность двутавровых балок в стальных конструкциях.

Конструкция двутавра

Двутавровая балка сконструирована с использованием двух вытянутых плоскостей, называемых полками, соединенных перпендикулярным компонентом, называемым стенкой. Весь корпус этого элемента конструкции имеет двутавровое или Н-образное поперечное сечение. Наряду со сталью существуют балки из алюминиевых сплавов и низколегированных сталей, которые могут использоваться для различных целей, таких как мосты, строительные рамы и т. Д.

Балки

I изготавливаются с различными размерами, толщиной, шириной и другими характеристиками для различных областей применения. Заказчики классифицируют этот вид балки в зависимости от типа материала и размеров. Например, балка глубиной 12 дюймов и весом 20 фунтов / фут определяется как 12 × 20. Подрядчики выбирают соответствующие размеры балок для нужд своего проекта. При принятии решений следует учитывать следующие факторы:

Прогиб. Толщина должна быть достаточной для минимизации прогиба.
Вибрация . При выборе необходимо стремиться к минимальной вибрации. В этом отношении важны жесткость и масса балки.
Гибка . Объемное тело должно быть достаточно прочным, чтобы выдерживать напряжение текучести. В противном случае происходит изгиб.
Изгиб. Крутильные напряжения вызывают коробление двутавровой балки, что может привести к нежелательным последствиям. Соответственно следует подбирать фланцы.
Напряжение. Выбор двутавровой балки с правильной толщиной стенки жизненно важен для предотвращения волнистости или коробления при растяжении.

Двутавровые балки предназначены для изгиба, а не изгиба при высоких нагрузках. Плотность пучка неоднородна. Области, где расположены осевые волокна, имеют более высокую плотность, чтобы уравновесить точку наивысшего напряжения. Лучи, имеющие малую площадь поперечного сечения, более идеальны, поскольку требуется меньше материала без ущерба для желаемой формы.

Где используются балки?

Балка

двутавровая интенсивно используется в различных областях применения стальных конструкций.Обычно используются каркасы и жизненно важные опорные элементы. Прочная и поддерживающая конструкция обеспечивается за счет использования стальных двутавровых балок. Использование этих балок может быть экономически выгодным, поскольку они уменьшают необходимость использования слишком большого количества опорных компонентов. Универсальный и надежный характер делает их незаменимыми для каждого подрядчика и инженера.

Балки

двутавровые часто используются в строительстве, потому что они просто функциональны. Их поведение при однонаправленном изгибе — одно из их лучших уникальных свойств.Веб-компонент отвечает за противодействие сдвиговым напряжениям, в то время как фланцы обеспечивают сопротивление изгибу. Они способны выдерживать самые разные нагрузки без потери устойчивости. Поскольку I-образная форма не требует использования чрезмерного количества стали, их можно считать рентабельными. Всегда найдется подходящий тип двутавра для любого строительного назначения. Применимость этих балок для всех сценариев строительства не зря дала известное название «универсальная балка».

Вы можете узнать больше о нашей продукции здесь

Размеры стальных двутавров, HSS, швеллеров и уголков [+ бесплатный калькулятор]

Введение

Конструкционная сталь

доступна в различных стандартных размерах.Вы найдете размеры для этих размеров в наших удобных таблицах ниже, сгруппированные по форме конструкции. Кроме того, есть полезная информация о применимых стандартах и других основах.

Конструкционная сталь

обычно обозначается ее профилем (например, «двутавровая балка») и размером. Размеры определяются стандартами, которые описаны в разделах для каждой формы ниже.

Одна из целей конструкционной стали, которая направлена на определение формы, состоит в том, чтобы у нее были высокие вторые моменты площади, которые делают их очень жесткими по отношению к площади их поперечного сечения.Это делает их прочными по сравнению с количеством материала и весом, которые необходимо использовать при их строительстве.

Стандартные формы из конструкционной стали Уильям Перри из компании Mercury Business Development — https://commons.wikimedia.org/w/index.php?curid=5326461…

Если вы хотите узнать больше о свойствах различных типов стали, используемых в конструкционной стали, ознакомьтесь с нашей удобной статьей о типах металлов.

Бесплатный калькулятор размеров и веса стали

Все данные, которые вы ищете по стандартным размерам стали, доступны ниже в табличной форме, но зачем использовать таблицы, когда доступен бесплатный калькулятор, который содержит всю ту же информацию, а также поможет вам рассчитать вес, объем и стоимость для квотирования работ ?

Наш калькулятор подачи и скорости G-Wizard имеет все это и многое другое. Воспользовавшись нашей бесплатной 30-дневной пробной версией, вы получите БЕСПЛАТНЫЙ доступ к бесплатному калькулятору размера и веса стали (и многому другому):

Все стандартные конструктивные формы доступны в бесплатном калькуляторе размеров и веса…

Все стандартные конструкционные формы доступны в бесплатном калькуляторе размеров и веса, и это касается не только стали — имеется большая база данных материалов с более чем тысячей различных материалов на выбор.

Чтобы получить бесплатную пробную версию и пожизненный доступ к бесплатному калькулятору размера и веса, щелкните ниже:

Стальной двутавр, размеры

Двутавровые балки также известны как двутавровые балки, W-балки (для «широкого фланца»), универсальные балки (UB), стальные прокатные балки (RSJ) или двутавровые балки.Двутавровые балки имеют двутавровое или, если повернуть, H-образное поперечное сечение. Горизонтальные элементы буквы «I» называются «фланцами», а вертикальные элементы — «стенкой». Двутавровые балки — это одна из нескольких стандартных конструкционных форм для стали, которые обычно используются в строительных и гражданских проектах.

Форма двутавровой балки обеспечивает универсальную прочность при минимальном весе. Перегородка противостоит силам сдвига, а полки противостоят изгибающему моменту, действующему на балку. Таким образом, двутавровые балки очень эффективны для несения изгибающих и поперечных нагрузок в плоскости стенки.Слабость формы в том, что она не сопротивляется скручивающим силам и не обладает большой пропускной способностью в поперечном направлении. Если необходимы прочности в этих областях, предпочтительны полые структурные профили (HSS).

Стальные двутавровые балки

обычно производятся методом прокатки, изобретенным в 1849 году Альфонсом Хальбу во Франции. Использование двутавровых балок было обычным явлением в середине 20 века. Сегодня также широко распространены сборные двутавровые балки, которые изготавливают путем сварки вместе полок и стенки.

Стандарты США

В США наиболее распространены широкие фланцы (W-образные балки). Эти балки имеют почти параллельные фланцы. Соответствующие стандарты с пределом текучести:

— ASTM A992: 50 000 — 65 000 фунтов на кв. Дюйм (340-450 МПа)

— A588: аналогично A572

— A572: 42 000–60 000 фунтов на квадратный дюйм (290–410 МПа), но наиболее распространенным является 50 000 фунтов на квадратный дюйм (340 МПа).

— A36: 36000 фунтов на кв. Дюйм (250 МПа)

A992 обычно заменил старые стандарты A572 и A36.

Американский институт стальных конструкций (AISC) издает Руководство по стальным конструкциям для проектирования конструкций различной формы. В нем документируются общие подходы, расчет допустимого напряжения (ASD) и расчет факторов нагрузки и сопротивления (LRFD) (начиная с 13-го изд.) Для создания таких конструкций.

Евронорм

— EN 10024: Горячекатаный конический фланец I профиля

— EN 10034: Конструкционная сталь I и H профилей

— EN 10162: Профили из холоднокатаной стали

Другие стандарты

— DIN 1025-5

— ASTM A6, балки американского стандарта

— БС 4-1

— ИС 808 — Размеры стальных горячекатаных балок, колонн, швеллеров и уголков

— AS / NZS 3679. 1 — Стандарт Австралии и Новой Зеландии


Имя	Глубина	Ширина	Толщина стенки	Толщина фланца	Площадь сечения	Вес фунт / фут
Вт 27 x 178	27.8	14,09	0,725	1,19	52,3	178
Вт 27 x 161	27,6	14,02	0,66	1. 08	47,4	161
Вт 27 x 146	27,4	14	0.605	0,975	42,9	146
Вт 27 x 114	27.3	10,07	0,57	0,93	33,5	114
Вт 27 x 102	27,1	10,02	0,515	0,83	30	102
Вт 27 x 94	26,9	10	0,49	0,745	27,7	94
Вт 27 x 84	26. 7	9,96	0,46	0,64	24,8	84
Вт 24 x 162	25	13	0,705	1,22	47,7	162
Вт 24 x 146	24,7	12,9	0,65	1,09	43	146
Вт 24 x 131	24.5	12,9	0.605	0,96	38,5	131
Вт 24 x 117	24,3	12,8	0,55	0,85	34,4	117
Вт 24 x 104	24,1	12,75	0,5	0,75	30,6	104
Вт 24 x 94	24. 1	9,07	0,515	0,875	27,7	94
Вт 24 x 84	24,1	9,02	0,47	0,77	24,7	84
Вт 24 x 76	23,9	9	0,44	0,68	22,4	76
Вт 24 x 68	23.7	8,97	0,415	0,585	20,1	68
Вт 24 x 62	23,7	7,04	0,43	0,59	18,2	62
Вт 24 x 55	23,6	7,01	0,395	0,505	16,2	55
Вт 21 x 147	22. 1	12,51	0,72	1,15	43,2	147
Вт 21 x 132	21,8	12,44	0,65	1.035	38,8	132
Вт 21 x 122	21,7	12,39	0,6	0,96	35,9	122
Вт 21 x 111	21.5	12,34	0,55	0,875	32,7	111
Вт 21 x 101	21,4	12,29	0,5	0,8	29,8	101
Вт 21 x 93	21,6	8,42	0,58	0,93	27,3	93
Вт 21 x 83	21. 4	8,36	0,515	835	24,3	83
Вт 21 x 73	21,2	8,3	0,455	0,74	21,5	73
Вт 21 x 68	21,1	8,27	0,43	0,685	20	68
Вт 21 x 62	21	8.24	0,4	0,615	18,3	62
Вт 21 x 57	21,1	6.56	0,405	0,65	16,7	57
Вт 21 x 50	20,8	6. 53	0,38	0,535	14,7	50
Вт 21 x 44	20.7	6,5	0,35	0,45	13	44
Вт 18 x 119	19	11,27	0,655	1.06	35,1	119
Вт 18 x 106	18,7	11,2	0,59	0,94	31,1	106
Вт 18 x 97	18.6	11,15	0,535	0,87	28,5	97
Вт 18 x 86	18,4	11,09	0,48	0,77	25,3	86
Вт 18 x 76	18,2	11,04	0,425	0,68	22,3	76
Вт 18 x 71	18. 5	7,64	0,495	0,81	20,8	71
Вт 18 x 65	18,4	7,59	0,45	0,75	19,1	65
Вт 18 x 60	18,2	7,56	0,415	0,695	17,6	60
Вт 18 x 55	18.1	7,53	0,39	0,63	16,2	55
Вт 18 x 50	18	7,5	0,355	0,57	14,7	50
Вт 18 x 46	18,1	6,06	0,36	0. 605	13,5	46
Вт 18 x 40	17.9	6,02	0,315	0,525	11,8	40
Вт 18 x 35	17,7	6	0,3	0,425	10,3	35
Вт 16 x 100	16,97	10,425	0,585	0,985	29,4	100
Вт 16 x 89	16.75	10,365	0,525	0,875	26,2	89
Вт 16 x 77	16,52	10,295	0,455	0,76	22,6	77
Вт 16 x 67	16,33	10,235	0,395	0,665	19,7	67
Вт 16 x 57	16. 43	7,12	0,43	0,715	16,8	57
Вт 16 x 50	16,26	7,07	0,38	0,63	14,7	50
Вт 16 x 45	16,13	7.035	0,345	0,565	13,3	45
Вт 16 x 40	16.01	6,995	0,305	0,505	11,8	40
Вт 16 x 36	15,86	6,985	0,295	0,43	10,6	36
Ш 16 x 31	15,88	5,525	0,275	0,44	9,12	31
Вт 16 x 26	15. 69	5,5	0,25	0,345	7,68	26
Вт 14 x 132	14,66	14,725	0,645	1.03	38,8	132
Вт 14 x 120	14,48	14,67	0,59	0,94	35,3	120
Вт 14 x 109	14.32	14,605	0,525	0,86	32	109
Вт 14 x 99	14,16	14,565	0,485	0,78	29,1	99
Вт 14 x 90	14,02	14,52	0,44	0,71	26,5	90
Вт 14 x 82	14. 31	10,13	0,51	0,855	24,1	82
Вт 14 x 74	14,17	10,07	0,45	0,785	21,8	74
Вт 14 x 68	14,04	10,035	0,415	0,72	20	68
Вт 14 x 61	13.89	9,995	0,375	0,645	17,9	61
Вт 14 x 53	13,92	8,06	0,37	0,66	15,6	53
Вт 14 x 48	13,79	8,03	0,34	0,595	14,1	48
Вт 14 x 43	13. 66	7,995	0,305	0,53	12,6	43
Вт 14 x 38	14,1	6,77	0,31	0,515	11,2	38
Вт 14 x 34	13,98	6,745	0,285	0,455	10	34
Вт 14 x 30	13.84	6,73	0,27	0,385	8,85	30
Вт 14 x 26	13,91	5,025	0,255	0,42	7,69	26
Вт 14 x 22	13,74	5	0,23	0,335	6,49	22
Вт 12 x 136	13. 41	12,4	0,79	1,25	39,9	136
Вт 12 x 120	13,12	12,32	0,71	1,105	35,3	120
Вт 12 x 106	12,89	12,22	0,61	0,99	31,2	106
Вт 12 x 96	12.71	12,16	0,55	0,9	28,2	96
Вт 12 x 87	12,53	12,125	0,515	0,81	25,6	87
Вт 12 x 79	12,38	12,08	0,47	0,735	23,2	79
Вт 12 x 72	12. 25	12,04	0,43	0,67	21,1	72
Вт 12 x 65	12,12	12	0,39	0.605	19,1	65
Вт 12 x 58	12,19	10,01	0,36	0,64	17	58
Вт 12 x 53	12.06	9,995	0,345	0,575	15,6	53
Вт 12 x 50	12,19	8,08	0,37	0,64	14,7	50
Вт 12 x 45	12,06	8,045	0,335	0,575	13,2	45
Вт 12 x 40	11. 94	8,005	0,295	0,515	11,8	40
Вт 12 x 35	12,5	6.56	0,3	0,52	10,3	35
Вт 12 x 30	12,34	6.52	0,26	0,44	8,8	30
Вт 12 x 26	12.22	6,49	0,23	0,38	7,7	26
Вт 12 x 22	12,31	4,03	0,26	0,425	6,5	22
Вт 12 x 19	12,16	4,005	0,235	0,35	5,6	19
Вт 12 x 16	11. 99	3,99	0,22	0,265	4,7	16
Вт 12 x 14	11,91	3,97	0,2	0,225	4,2	14
Вт 10 x 112	11,36	10,415	0,755	1,25	32,9	112
Вт 10 x 100	11.1	10,34	0,68	1,112	29,4	100
Вт 10 x 88	10,84	10,265	0. 605	0,99	25,9	88
Вт 10 x 77	10,6	10,19	0,53	0,87	22,6	77
Вт 10 x 68	10.4	10,13	0,47	770	20	68
Вт 10 x 60	10,22	10,08	0,42	0,68	17,6	60
Вт 10 x 54	10,09	10,03	0,37	0,615	15,8	54
Вт 10 x 49	9. 98	10	0,34	0,56	14,4	49
Вт 10 x 45	10,1	8,02	0,35	0,62	13,3	45
Вт 10 x 39	9,92	7,985	0,315	0,53	11,5	39
Вт 10 x 33	9.73	7,96	0,29	0,435	9,71	33
Вт 10 x 30	10,47	5,81	0,3	0,51	8,84	30
Вт 10 x 26	10,33	5,77	0,26	0,44	7,6	26
Вт 10 x 22	10. 17	5,75	0,24	0,36	6,5	22
Вт 10 x 19	10,24	4,02	0,25	0,395	5,6	19
Вт 10 x 17	10,11	4,01	0,24	0,33	5	17
Вт 10 x 15	9.99	4	0,23	0,27	4,4	15
Вт 10 x 12	9,87	3,96	0,19	0,21	3,5	12
Вт 8 x 67	9	8,28	0,57	0,935	19,7	67
Вт 8 x 58	8. 75	8,22	0,51	0,81	17,1	58
Вт 8 x 48	8,5	8,11	0,4	0,685	14,1	48
Вт 8 x 40	8,25	8,07	0,36	0,56	11,7	40
Вт 8 x 35	8.12	8,02	0,31	0,495	10,3	35
Вт 8 x 31	8	7,995	0,285	0,435	9,1	31
Вт 8 x 28	8,06	6. 535	0,285	0,465	8,3	28
Вт 8 x 24	7.93	6.495	0,245	0,4	7,1	24
Вт 8 x 21	8,28	5,27	0,25	0,4	6,2	21
Вт 8 x 18	8,14	5,25	0,23	0,33	5,3	18
Вт 8 x 15	8.11	4,015	0,245	0,315	4,4	15
Вт 8 x 13	7,99	4	0,23	0,255	3,8	13
Вт 8 x 10	7,89	3,94	0,17	0,205	2,9	10
Вт 6 x 25	6. 38	6,08	0,32	0,455	7,3	25
Вт 6 x 20	6,2	6,02	0,26	0,365	5,9	20
Вт 6 x 16	6,28	4,03	0,26	0,405	4,7	16
Вт 6 x 15	5.99	5,99	0,23	0,26	4,4	15
Вт 6 x 12	6,03	4	0,23	0,28	3,6	12
Вт 6 x 9	5,9	3,94	0,17	0,215	2,7	9
Вт 5 x 19	5. 15	5,03	0,27	0,43	5,5	19
Вт 5 x 16	5,01	5	0,24	0,36	4,7	16
Вт 4 x 13	4,16	4,06	0,28	0,345	3,8	13


Имя	Глубина	Ширина	Толщина стенки	Площадь сечения	Вес фунт / фут
S 24 x 121	24. 5	8,05	0,8	35,6	121
S 24 x 106	24,5	7,78	0,62	31,2	106
S 24 x 100	24	7,425	0,745	29,3	100
S 24 х 90	24	7.125	0,625	26,5	90
S 24 x 80	24	7	0,5	23,5	80
S 20 х 96	20,3	7,2	0,8	28,2	96
S 20 х 86	20,3	7,06	0. 66	25,3	86
S 20 х 75	20	6.385	0,635	22	75
S 20 х 66	20	6,255	0,505	19,4	66
S 18 x 70	18	6,251	0,711	20.6	70
S 18 x 54,7	18	6,001	0,461	16,1	54,7
S 15 х 50	15	5,64	0,55	14,7	50
S 15 x 42,9	15	5,501	0,411	12,6	42. 9
S 12 х 50	12	5,477	0,687	14,7	50
S 12 x 40,8	12	5,252	0,462	12	40,8
S 12 x 35	12	5,078	0,428	10,3	35
S 12 х 31.8	12	5	0,35	9,35	31,8
S 10 х 35	10	4,944	0,594	10,3	35
S 10 x 25,4	10	4,661	0,311	7,46	25,4
S 8 x 23	8	4. 171	0,441	6,77	23
S 8 x 18,4	8	4,001	0,271	5,41	18,4
S 7 х 20	7	3,86	0,45	5,88	20
S 7 x 15,3	7	3,662	0.252	4,5	15,3
S 6 x 17,25	6	3,565	0,465	5,07	17,25
S 6 x 12,5	6	3,332	0,232	3,67	12,5
S 5 х 14,75	5	3,284	0,494	4. 34	14,75
S 5 х 10	5	3,004	0,214	2,94	10
S 4 x 9,5	4	2,796	0,326	2,79	9,5
S 4 x 7,7	4	2,663	0,193	2,26	7.7
S 3 x 7,5	3	2,509	0,349	2,21	7,5
S 3 x 5,7	3	2,33	0,17	1,67	5,7

Размеры стального канала

Структурный канал также известен как C-образная балка.Это тип конструкционной стальной балки, которая используется в основном в строительстве и гражданском строительстве. Поперечное сечение канала имеет С-образную форму и состоит из широкой перемычки (при использовании обычно ориентированной вертикально) и двух «фланцев» вверху и внизу перемычки.

C-образные балки не симметричны (по крайней мере, когда используются вертикально), как двутавровые балки, что означает, что ось изгиба не центрирована по ширине полок. Если мы приложим нагрузку к верхней части полки, балка будет пытаться отклониться от стенки.Это может не быть проблемой для некоторых конструкций, но это приводит к тому, что каналы используются реже, чем двутавровые балки для структурных целей.

Вместо этого они чаще всего используются там, где большая плоская перегородка будет либо прикреплена к другой плоской поверхности для максимальной площади контакта, либо будет обращена наружу, чтобы скрыть фланцы по эстетическим причинам.

Применимым стандартом США для стали, используемой в канале, является ASTM A-36, который определяет предел текучести минимум 36 000 фунтов на квадратный дюйм.

Имя	Глубина (дюйм)	Ширина (дюйм)	Толщина стенки (дюймы)	Вес фунты / фут
C 15 х 50	15	3.716	0,716	50
С 15 х 40	15	3,52	0,52	40
C 15 x 33,9	15	3,4	0,4	33,9

C 12 х 30	12	3,17	0,51	30
C 12 х 25	12	3.047	0,387	25
C 12 x 20,7	12	2,942	0,282	20,7

С 10 х 30	10	3,033	0,673	30
C 10 х 25	10	2,886	0,526	25
С 10 х 20	10	2.739	0,379	20
C 10 x 15,3	10	2,6	0,24	15,3

С 9 х 20	9	2,648	0,448	20
C 9 х 15	9	2.485	0,285	15
C 9 x 13.4	9	2,433	0,233	13,4

C 8 x 18,75	8	2,527	0,487	18,75
C 8 x 13,75	8	2,343	0,303	13,75
C 8 x 11,5	8	2,26	0,22	11.5

C 7 x 14,75	7	2,299	0,419	14,75
C 7 x 12,25	7	2,194	0,314	12,25
C 7 x 9,8	7	2,09	0,21	9,8

C 6 x 13	6	2.157	0,437	13
C 6 x 10,5	6	2,034	0,314	10,5
C 6 x 8,2	6	1,92	0,2	8,2

С 5 х 9	5	1.885	0,325	9
C 5 x 6.7	5	1,75	0,19	6,7

C 4 x 7,25	4	1,721	0,321	7,25
C 4 x 5,4	4	1,584	0,184	5,4

C 3 x 6	3	1.596	0,356	6
C 3 x 5	3	1.498	0,258	5
C 3 x 4,1	3	1,41	0,17	4,1

Размеры стального уголка

Уголок из стали

— еще одна широко доступная форма из конструкционной стали. Уголок обычно имеет L-образное поперечное сечение.

Размер	Глубина	Толщина	Вес / Ft
12 х 12	12	1 3/8	105
	12	1 1/4	96.4
	12	1 1/8	87,2
	12	1	77,8
10 х 10	10	1 3/8	87,1
	10	1 1/4	79,9
	10	1 1/8	72,3
	10	1	64.7
	10	7/8	56,9
	10	3/4	49,1
8 х 8	8	1 1/8	56,9
	8	1	51
	8	7/8	45
	8	3/4	38,9
	8	5/8	32.7
	8	9/16	29,6
	8	1/2	26,4
6 х 6	6	1	37,4
	6	7/8	33,1
	6	3/4	28,7
	6	5/8	24.2
	6	9/16	21,9
	6	1/2	19,6
	6	7/16	17,2
	6	3/8	14,9
	6	5/16	12,4
5 х 5	5	7/8	27.2
	5	3/4	23,6
	5	5/8	20
	5	1/2	16,2
	5	7/16	14,3
	5	3/8	12,3
	5	5/16	10,3
4 х 4	4	3/4	18.5
	4	5/8	15,7
	4	1/2	12,8
	4	7/16	11,3
	4	3/8	9,8
	4	5/16	8,2
	4	1/4	6,6
3 1/2 x 3 1/2	3 1/2	1/2	11.1
	3 1/2	7/16	9,8
	3 1/2	3/8	8,5
	3 1/2	5/16	7,2
	3 1/2	1/4	5,8
3 x 3	3	1/2	9,4
	3	7/16	8.3
	3	3/8	7,2
	3	5/16	6,1
	3	1/4	4,9
	3	3/16	3,7
2 1/2 x 2 1/2	2 1/2	1/2	7,7
	2 1/2	3/8	5.9
	2 1/2	5/16	5
	2 1/2	1/4	4,1
	2 1/2	3/16	3,1
2 х 2	2	3/8	4,7
	2	5/16	3,9
	2	1/4	3.2
	2	3/16	2,4
	2	1/8	1,7

Полые конструкционные профили (HSS), размеры

Полые структурные профили (HSS) — это один из стандартных профилей конструкционной стали. Секции из быстрорежущей стали представляют собой профили с полыми трубчатыми профилями, которые обычно имеют квадратную или прямоугольную форму, хотя также доступны круглые и эллиптические секции. Эти секции также обычно называют стальными трубами или конструкционными трубами, а иногда их ошибочно называют «пустотелой конструкционной сталью».Круглые секции иногда ошибочно называют «стальными трубами», а не трубами, хотя размеры и класс настоящих стальных труб отличаются от HSS.

HSS — это термин, используемый в США и других странах, который следует американской строительной и инженерной терминологии. В Великобритании термин HSS не используется. Скорее, основные формы называются CHS (круглое полое сечение), SHS (квадратное полое сечение) и RHS (прямоугольное полое сечение).

HSS обычно используется в сварных стальных каркасах, элементы которых подвергаются нагрузке в нескольких направлениях.Квадратные и круглые HSS являются очень эффективными формами для многоосной нагрузки из-за их однородной геометрии по двум или более осям поперечного сечения. Обычно HSS изготавливается из низкоуглеродистой стали, такой как A500 класса C или класса B.

Размер	Масса (фунт / фут)	Толщина стенки (дюймы)
32 х 32 х 5/8	259.83	0,625
32 х 32 х 1/2	210,72	0,5
32 x 32 x 3/8	159,37	0,375
30 х 30 х 5/8	242,82	0,625
30 х 30 х 1/2	197,11	0,5
30 x 30 x 3/8	149,16	0,375
28 х 28 х 5/8	225,8	0.625
28 х 28 х 1/2	183,5	0,5
28 x 28 x 3/8	138,95	0,375
26 х 26 х 5/8	208,79	0,625
26 х 26 х 1/2	169,89	0,5
26 x 26 x 3/8	128,74	0,375
24 х 24 х 5/8	191,78	0,625
24 х 24 х 1/2	156.28	0,5
24 x 24 x 3/8	118,53	0,375
22 х 22 х 5/8	174,76	0,625
22 х 22 х 1/2	142,67	0,5
22 х 22 х 3/8	108,32	0,375
20 х 20 х 5/8	157,75	0,625
20 х 20 х 1/2	129,06	0.5
20 x 20 x 3/8	98,12	0,375
18 х 18 х 5/8	140,73	0,625
18 х 18 х 1/2	115,45	0,5
18 x 18 x 3/8	87,91	0,375
16 х 16 х 5/8	127,37	0,581
16 x 16 x 1/2	103,3	0,465
16 x 16 x 3/8	78.52	0,349
16 х 16 х 5/16	65,87	0,291
14 х 14 х 5/8	110,36	0,581
14 х 14 х 1/2	89,68	0,465
14 x 14 x 3/8	68,31	0,349
14 х 14 х 5/16	57,36	0,291
12 х 12 х 5/8	93,34	0.581
12 х 12 х 1/2	76,07	0,465
12 x 12 x 3/8	58,1	0,349
12 х 12 х 5/16	48,86	0,291
12 х 12 х 1/4	39,43	0,233
10 х 10 х 5/8	76,33	0,581
10 х 10 х 1/2	62,46	0,465
10 х 10 х 3/8	47.9	0,349
10 х 10 х 5/16	40,35	0,291
10 х 10 х 1/4	32,63	0,233
10 x 10 x 3/16	24,73	0,174
9 х 9 х 1/2	55,66	0,465
9 х 9 х 3/8	42,79	0,349
9 х 9 х 5/16	36,1	0.291
9 х 9 х 1/4	29,23	0,233
9 х 9 х 3/16	22,18	0,174
8 х 8 х 5/8	59,32	0,581
8 х 8 х 1/2	48,85	0,465
8 x 8 x 3/8	37,69	0,349
8 х 8 х 5/16	31,84	0,291
8 x 8 x 1/4	25.82	0,233
8 x 8 x 3/16	19,63	0,174
7 х 7 х 5/8	50,81	0,581
7 х 7 х 1/2	42,05	0,465
7 x 7 x 3/8	32,58	0,349
7 x 7 x 5/16	27,59	0,291
7 х 7 х 1/4	22,42	0.233
7 x 7 x 3/16	17,08	0,174
6 х 6 х 5/8	42,3	0,581
6 х 6 х 1/2	35,24	0,465
6 x 6 x 3/8	27,48	0,349
6 х 6 х 5/16	23,34	0,291
6 x 6 x 1/4	19,02	0,233
6 x 6 x 3/16	14.53	0,174
6 x 6 x 1/8	9,86	0,116
5-1 / 2 x 5-1 / 2 x 3/8	24,93	0,349
5-1 / 2 x 5-1 / 2 x 5/16	21,21	0,291
5-1 / 2 x 5-1 / 2 x 1/4	17,32	0,233
5-1 / 2 x 5-1 / 2 x 3/16	13,25	0,174
5-1 / 2 x 5-1 / 2 x 1/8	9.01	0,116
5 х 5 х 1/2	28,43	0,465
5 х 5 х 3/8	22,37	0,349
5 х 5 х 5/16	19,08	0,291
5 х 5 х 1/4	15,62	0,233
5 х 5 х 3/16	11,97	0,174
5 х 5 х 1/8	8,16	0,116
4-1 / 2 x 4-1 / 2 x 1/2	25.03	0,465
4-1 / 2 x 4-1 / 2 x 3/8	19,82	0,349
4-1 / 2 x 4-1 / 2 x 5/16	16,96	0,291
4-1 / 2 x 4-1 / 2 x 1/4	13,91	0,233
4-1 / 2 x 4-1 / 2 x 3/16	10,7	0,174
4-1 / 2 x 4-1 / 2 x 1/8	7,31	0,116
4 х 4 х 1/2	21.63	0,465
4 х 4 х 3/8	17,27	0,349
4 х 4 х 5/16	14,83	0,291
4 х 4 х 1/4	12,21	0,233
4 х 4 х 3/16	9,42	0,174
4 х 4 х 1/8	6,46	0,116
3-1 / 2 x 3-1 / 2 x 3/8	14,72	0.349
3-1 / 2 x 3-1 / 2 x 5/16	12,7	0,291
3-1 / 2 x 3-1 / 2 x 1/4	10,51	0,233
3-1 / 2 x 3-1 / 2 x 3/16	8,15	0,174
3-1 / 2 x 3-1 / 2 x 1/8	5,61	0,116
3 x 3 x 3/8	12,17	0,349
3 x 3 x 5/16	10,58	0.291
3 x 3 x 1/4	8,81	0,233
3 x 3 x 3/16	6,87	0,174
3 x 3 x 1/8	4,75	0,116
2-1 / 2 х 2-1 / 2 х 5/16	8,45	0,291
2-1 / 2 x 2-1 / 2 x 1/4	7,11	0,233
2-1 / 2 x 2-1 / 2 x 3/16	5,59	0.174
2-1 / 2 x 2-1 / 2 x 1/8	3,9	0,116
2-1 / 4 x 2-1 / 4 x 1/4	6,26	0,233
2-1 / 4 x 2-1 / 4 x 3/16	4,96	0,174
2-1 / 4 x 2-1 / 4 x 1/8	3,48	0,116
2 х 2 х 1/4	5,41	0,233
2 x 2 x 3/16	4,32	0.174
2 х 2 х 1/8	3,05	0,116
1-3 / 4 x 1-3 / 4 x 3/16	3,68	0,174
1-5 / 8 x 1-5 / 8 x 3/16	3,36	0,174
1-5 / 8 x 1-5 / 8 x 1/8	2,42	0,116
1-1 / 2 x 1-1 / 2 x 3/16	3,04	0,174
1-1 / 2 х 1-1 / 2 х 1/8	2,2	0.116
1-1 / 4 x 1-1 / 4 x 3/16	2,4	0,174
1-1 / 4 х 1-1 / 4 х 1/8	1,78	0,116

Подробнее: стальные двутавры и их назначение в строительных проектах

В PSE Consulting Engineers мы много знаем о конструкционной стали. Он играет неотъемлемую часть почти в каждом современном строительном проекте и может быть изготовлен в различных формах, сохраняя при этом свою прочность.Он может быть сформирован в виде длинных конструктивных элементов, называемых балками. Эти балки бывают не только разной длины и размеров, но также разных форм, углов и характеристик.

Дизайн и состав

Самая распространенная стальная балка — двутавр. Балка состоит из двух горизонтальных плоских поверхностей, называемых полками, соединенных горизонтальным элементом, называемым стенкой.

Поперечный разрез по форме похож на заглавную букву I с засечками, отсюда и название двутавровая балка.При повороте на бок луч будет напоминать форму заглавной буквы H, поэтому его также называют двутавровым.

Эти балки очень прочные не только потому, что они сделаны из металла, но и благодаря своей конструкции. Большинство материалов двутавровой балки расположены вдоль осевых волокон, которые являются областями, которые испытывают наибольшую нагрузку. Форма также играет важную роль, потому что горизонтальные полки сопротивляются изгибному движению, а полотно сопротивляется напряжению сдвига.Это позволяет балке выдерживать различные нагрузки.

Эти балки будут иметь различный металлический состав в зависимости от их применения. Также возможны вариации в технических характеристиках, включая вес, ширину полки, толщину полки, высоту балки и толщину стенки.

Например, некоторые двутавровые балки имеют более толстые стенки и полки для использования на платформах и в мостах. Изменения в спецификациях позволят строителю использовать идеальную двутавровую балку для конструкции на основе таких факторов, как сопротивление прогибу, вибрации, изгибу, деформации, разрушению при сдвиге или продольному изгибу.

Использует

Двутавровые балки играют важную роль в современной строительной индустрии. Если они не используются в качестве основного каркаса, как в стальных каркасах, эти балки используются в качестве основных опорных компонентов. Они играют эту роль, потому что, как указывалось ранее, эти балки способны выдерживать большие нагрузки с разных направлений.

Преимущества использования двутавра

Использование двутавровых балок также позволяет создавать эстетичные концепции и дизайн.Конечно, традиционные деревянные балки также эстетичны и позволяют монтировать или вешать предметы интерьера, не жертвуя целостностью балки. В двутавровую балку нельзя прибивать или привинчивать предметы. Нельзя просто просверлить отверстия в двутавровой балке без ущерба для прочности конструкции. Однако сталь имеет преимущество в прочности.

Рентабельно

Наличие прочного конструктивного элемента, такого как двутавровая балка, может принести много преимуществ строительному проекту.Структура, состоящая из более прочных материалов, будет состоять из меньшего количества компонентов. Меньшее количество компонентов приводит к снижению общих затрат за счет материалов и доставки.

Это также увеличивает скорость завершения строительного проекта, поскольку требуется установить меньше деталей. Это может снизить затраты на рабочую силу и другие расходы, связанные со временем сборки. В целом эффективное использование двутавровых балок может сделать проект более рентабельным.

Меньшее количество компонентов также освобождает пространство, что позволяет создавать более просторные помещения.Поскольку двутавровые балки также являются прочными, их можно использовать для перекрытия больших площадей с минимальной опорой, таких как закрытые арены, или их можно использовать для строительства более высоких структур, таких как небоскребы.

Долговечный

В отличие от традиционных деревянных балок двутавры устойчивы к старению. Они не раскалываются, не трескаются и не ползут с возрастом и не уязвимы для термитов, плесени и грибка. Они также не коробятся, не гниют и не расширяются при увеличении влажности.

В отличие от дерева, между различными производителями двутавровых балок также нет региональных различий, поскольку существуют стандарты и правила изготовления этих компонентов. Деревья созданы природой, поэтому, даже если они могут быть обрезаны по аналогичным характеристикам, будут существовать уникальные различия, такие как плотность зерна между деревьями одного вида, но расположенными в разных местах.

Адаптируемый

Наконец, конструкцию, сделанную из двутавровых балок, также легче адаптировать, потому что они легко доступны для структурного добавления или модификации, например, ремонта или увеличения размеров.Деревянные балки непригодны для адаптации, потому что они имеют меньшую прочность, так что при перепланировке жилого дома старые и более слабые деревянные балки обычно заменяются двутавровыми.

В условиях постоянно улучшающейся сталелитейной промышленности стальные балки останутся одним из основных компонентов наших современных конструкций; будь то коммерческий или жилой.
