Электрокотел для теплого пола

«Теплые полы» уже для многих стали альтернативой системе коммуникаций с радиаторами. Основным нагревательным элементом в низкотемпературных установках выступают котлы. Применяются как твердотопливные, так и газовые электрокотлы для теплого пола. Современные конструкции крайне востребованы для системы «теплый пол». Они поддерживают в помещениях комфортную температуру и позволяют экономить на отоплении.

Виды электрокотлов для системы «теплый пол»

С водяными системами совместимы не все виды электрических котлов. Это связано с тем, что водяные полы могут выдерживать ограниченный спектр температур.
Максимальная степень нагрева, которую можно подавать на водяные полы – 55 градусов. Такая температура может нагреть пол примерно до 25-30 градусов. Помимо этой характеристики, при выборе котла для пола нужно учесть следующие показатели:

  • Тип конструкции. Для отопления помещения посредством системы «теплый пол» подходят напольные и настенные котлы. Все электрические модели имеют малый вес и небольшие габариты. Монтируют установки на систему коммуникаций. Котлы с ТЭНовым механизмом мало чем отличаются от обычного бойлера. В их конструкции есть сосуд с нагревательным трубчатым элементом. Мощность у таких установок невысока.
  • Число контуров. Существуют конструкции с одним или двумя контурами. Одноконтурные установки нагревают теплоноситель. Для системы горячего водоснабжения дополнительно монтируют бойлер. Двухконтурные агрегаты имеют только ТЭНовый механизм. Они могут нагревать теплоноситель и техническую воду для кухни. Однако подобные модели теряют большое количество тепла во время нагрева воды. Поэтому, если в доме планируется ГВС, необходимо подключить котел и систему на внешний тепловой аккумулятор. Удобно использовать установку, если ночью электричество дешевле. В это время вода нагревается, а днем тепло используется для нагрева полов.
  • Способ нагрева. Оптимальны для нагревающихся полов установки с трубчатым электронагревательным элементом. Они оснащены регулировкой мощности. Традиционные электродные котлы имеют высокие минимальные показатели нагрева от 55-60 градусов. Поэтому при подключении таких систем к низкотемпературным установкам необходим узел подмеса. Существуют модели с современной модификацией, которые можно подключать напрямую к теплым полам.

Чтобы коммуникации с отопительным котлом работали эффективно, необходимо подключение гребенки с узлом подмеса. Она не позволяет подавать на низкотемпературные конструкции слишком высокие температуры.

Использование электрокотлов в системе теплого пола и ГВС

К водяным нагревательным элементам можно подключать только ТЭНовые электрокотлы для пола. Они оснащены двумя циркулярными кольцами, которые имеют индивидуальные системы нагрева. Такая конструкция позволяет регулировать температуру водоснабжения и водяного пола.
Изделия с электродным элементом нельзя подключать к ГВС. Однако при наличии такого котла придется доработать отопитель. Для таких коммуникаций необходимы следующие элементы:

  • Накопительный водонагреватель. Благодаря ему можно нагревать воду для бытовых нужд. Для этого теплоноситель нагревают до температуры выше на 15 градусов, нежели для водяного пола. По подобному принципу работают коммуникации с газовым генератором.

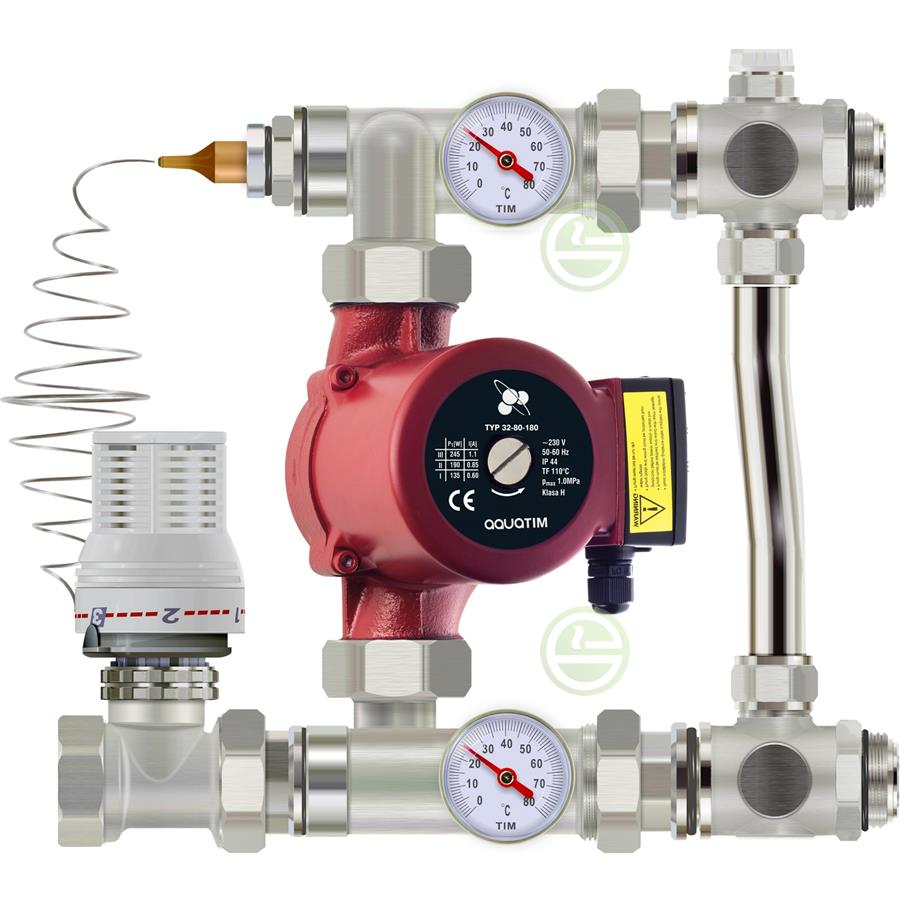

  • Гребенка с коллектором. Прямое соединение теплого пола и электрокотла невозможно, потому что может случиться перегрев. Чтобы снизить повышенную температуру необходим узел подмеса, установленный на гребенке. Такая схема позволит установке работать.
  • Температурные датчики. Как правило, в систему уже установлен термодатчик, отслеживающий степень подогрева котла. Однако необходима еще одна установка, которая будет фиксировать температуру в помещении. Ее монтируют на высоте 20-25 см от пола.

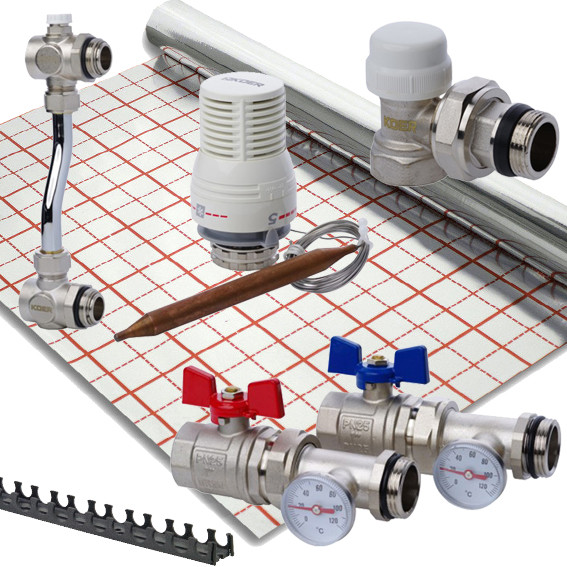

Помимо вышеперечисленных устройств, для коммуникаций пола необходима система фильтрации и подпитки контура. Кроме того, необходимо монтировать заземление от непреднамеренных разрядов тока.
Устройства, оснащенные трубчатым элементом, подключают к электричеству через УЗО. Установки с электродами напрямую через автоматические системы.
То, насколько быстро нагреется пол и само помещение, зависит от конструкции коммуникаций. Устройства с электродами разгоняются в считаные минуты. А вот модели на ТЭНах набирают максимальные мощности от 5 до 15 минут.

Выбор электрического котла

В домах с автономным отоплением без электрического котла для теплого пола не обойтись. Часто такую систему используют как в частных, так и в многоквартирных постройках. Перед покупкой котла важно определить следующие показатели:

  • Функциональность. Зачастую перед покупкой котла многие даже не смотрят на его функционал. Однако далеко не все модели можно подключать к водяному полу. Есть установки вообще непредназначенные для такого «соседства». Их придется модифицировать, что приведет к дополнительным тратам.
  • Мощность. Перед приобретением установки обязательно замерьте метраж всех помещений. И сверьте показатели мощности котла с площадью вашего дома. Маленькие установки могут не справиться с нагревом больших площадей.
  • Фирма-производитель. Согласно отзывам, большее доверие у покупателей вызывают чешские, российские и немецкие агрегаты. Также большим спросом пользуются итальянские котлы, но они имеют большую стоимость.

Два последних фактора требуют специфических знаний. Поэтому при покупке лучше заручиться помощью консультанта или знакомого технического специалиста. Продавец поможет вам рассчитать мощность котла и подберет модель, подходящую для вашего дома и системы коммуникаций.

Расчет мощности котла

Важный показатель котла – его мощность. Эта цифра является залогом того, что агрегат без труда обогреет все помещения. Общепринятым показателем мощности для электрокотлов в паре с водяным полом считается 1 киловатт на 10 м2 площади помещения. Для двухконтурных моделей к показателю прибавляют еще 30 процентов производительности.

Важно! При расчете мощности установки результат вычислений всегда округляют в большую сторону.

Важно при этом помнить, что даже при включении горячей воды теплый пол все равно продолжает нагреваться. Это касается только двухконтурных установок. Это значит, что электропроводка будет испытывать сверхнагрузки. Поэтому при подключении системы коммуникаций обратите внимание на параметры кабеля, допустимые в такой системе. Они должны быть прописаны в руководстве к котлу.

Марки электрокотлов для водяного пола

Современный рынок предлагает широкий выбор отопительных котлов. Но не все из них подходит для подключения к теплому полу. Согласно отзывам, одними из самых популярных в России являются котлы следующих фирм:

  • российская компания «РусНИТ»;
  • чешское оборудование «Dacon»;
  • «Viesmann» – очень качественные котлы родом из Германии;
  • «Eleko» – Словакия.

Российские котлы производятся с мощностью до 100 киловатт. Из представленных выше производителей самыми дешевыми являются отечественные изделия компании «РусНИТ». Компания выпускает качественные изделия, работа которых проверена не одним годом работы в суровых условиях русской зимы.

Чешские и словацкие установки дороже примерно на четверть. Однако они имеют большую модельную линейку и широкий функционал.

Комплектация зарубежных котлов включает в себя насосы, датчики температуры и подачи воды. Есть усовершенствованные модели с баком для воды. Мощность зарубежных моделей в среднем в 2 раза ниже отечественных.

Траты на котельное отопление

Если вы устанавливаете котел и теплый пол в качестве дополнительного источника отопления – будьте готовы к переплатам. Однако если котельное отопление в доме — это основной источник отопления, вы сможете сэкономить на платежах. К тому же в теплое время года дом можно вообще не обогревать.

Для снижения трат на энергию рекомендуется использовать частные терморегуляторы с дистанционным управлением. Они позволят повышать и понижать температуру в зависимости от климата. Еще один способ экономии – отказ от установки системы для горячего водоснабжения. Гораздо экономнее будет установить стандартный электронный бойлер, он тратит на обогрев в 2 раза меньше энергии, в отличие от котла.

Потребление электроэнергии у разных установок может различаться. Эти показатели указываются в техническом паспорте котла.

Итог

При установке котла помните, что он будет эффективен при качественной теплоизоляции всех помещений. Если конструкция дома легко продувается – траты на содержание котла будут очень высоки.

виды, как выбрать и подключить

Как использовать электрический котел для теплого пола в домах, где предусмотрено использование только приборов этого типа и соответствующим образом организована проводка. Выбор конкретного устройства должен делаться внимательно, с учетом особенностей работы и характеристик отдельных типов нагревательных систем.

Система электрокотел

Обоснованность выбора

Использование электричества в качестве источника энергии системы отопления – обосновано во множестве случаев. Это может быть как фактор отсутствия другого типа топлива в зонах, где нет централизованных газоснабжающих сетей, отсутствует возможность подвоза дров или устройства специальной котельной.

Кратко о выборе мощности

Электрокотлы для теплого пола не обязаны обеспечивать крайне быстрый нагрев теплоносителя, однако должны обладать достаточной мощностью. Правило выбора конкретной модели выглядит следующим образом:

  • устройство должно иметь 1 кВт мощности на каждые 10 кв.м поверхности, под которой проложена система отопления;
  • для двухконтурных котлов показатель мощности должен быть увеличен на 25-30%, позже этот фактор будет освещен подробно;
  • для стабилизации температурного режима в доме или квартире в целом, рассчитанную мощность рекомендуется увеличить на 5-10%, если площадь коридоров, кладовых и других неотапливаемых зон достаточно велика.

При расчете целевой мощности нагревателя может получиться дробная цифра. Ее округляют вверх, а выбор котла делается с условием, что его паспортный показатель отвечает полученной цифре или немного больше.

Смотри видео как выбрать электрокотел.

Отдельно о техническом исполнении нагревательных систем

Теплые полы – известная и эффективная структура отопления. Она широко применяется. Поэтому неудивительно, что производители нагревательного оборудования предлагают котлы, к которым подключение теплых полов предусмотрено конструкцией.

Если использование теплых полов предусматривается изготовителем электрокотла, в документации к устройству отдельно указывается мощность, отдаваемая теплоносителю. Выбирать конкретную модель нужно по этому параметру в соответствии с цифрой, полученной при расчетах. Остальные типы котлов выбираются по потребляемой мощности.

Типы нагревательных систем

Сегодня на массовом рынке можно приобрести самые различные котлы. Все их, при соблюдении определенных условий, а иногда – с применением специальных мер, можно использовать для теплого водяного пола.

По функциональности различают одноконтурные котлы, имеющие линейную и понятную механику работы, двухконтурные, в которых структура нагрева теплоносителя отделена от контура подготовки горячей воды для бытовых нужд. В разрезе применяемой технологии нагрева устройства разделяются на:

  • ТЭНовые котлы, передающие энергию воде посредством теплообменников;
  • электродные установки, использующие технологию резкого роста температуры жидкости при прохождении между разрядными пластинами;
  • индукционные системы, в которых вода отбирает тепло от металлических теплообменников, разогреваемых электромагнитной энергией, токами Фуко.

Последний тип электрокотлов является самым привлекательным для системы теплый пол. Но есть одно условие – теплоноситель должен иметь неизменные характеристики, чтобы обеспечить стабильные показатели работы индукционного котла и отбор энергии из электросети.

Идеальное решение

Самый удобный электрокотел для теплого пола – одноконтурный. Здесь схема работы понятна и прозрачна: устройство нагревает воду посредством ТЭНов, циркуляционный насос создает давление на гидравлической распределительной решетке сети отопления, можно регулировать температуру жидкости в структуре.

Для рационально мыслящих хозяев рекомендуется создавать в доме раздельные системы водоподготовки и отопления, у последней – применение собственного одноконтурного котла выглядит оптимально.

Использование бойлеров косвенного нагрева является удобным решением для тех, кто хочет получить управляемую эффективную систему отопления и горячую воду без усложнения электросети дома или квартиры. Одноконтурный электрический котел способен подавать воду не напрямую в теплый пол, а через теплообменник водонагревателя.

Работа бойлера косвенного нагрева отличается стабильностью, поэтому в системе, вошедшей в стабильный режим, невозможно возникновение ситуации, когда потребление горячей воды резко снизит показатели обогрева комнат.

Электрокотел из бойлера

Использование двухконтурного котла

Двухконтурный котел обладает несколькими неудобствами. Среди предлагаемых на массовом рынке устройств применяются две схемы:

  • при отборе горячей воды для бытовых нужд контур отопления временно отключается. Выбор такой модели рационален, если проводка не приспособлена к резким броскам потребления мощности;
  • среднестатистические модели разделяют зоны горячего водоснабжения и отопления, они имеют собственные системы ТЭНов, но при отборе воды для бытовых нужд котел начинает потреблять значительную мощность. Проводка и подводящие кабели для нагревателя должны иметь достаточные характеристики для предотвращения аварийных ситуаций.

Котлы второго типа, с полностью развязанными системами горячего водоснабжения – предпочтительнее. У такого решения есть ряд недостатков. Во-первых, электрический котел будет дороже, особенно, если в нем предусмотрены раздельные системы регулирования и контроля температуры. Во-вторых, придется особо позаботиться о проводке и кабелях подключения, гарантирующих максимальный отбор мощности котлом во время работы двух контуров нагрева.

Сравнение одно и двух контурных котлов

Использование электродного котла

Электрокотел электродного типа не предназначен для подключения к системам отопления класса теплый пол. Но при сооружении соответствующей обвязки или доработке структуры инженерной сети – такой нагреватель способен показывать отличные результаты.

Электродные электрические котлы отличаются высокой мощностью и имеют минимальную характеристику нагрева теплоносителя. Она составляет 60 градусов, что для работы системы отопления может быть чрезмерным показателем.

Для создания комфортной атмосферы в доме или квартире, подключение электродного электрокотла к теплому полу производится в соответствии с таким вариантом:

  • обязательно применение домешивающего устройства, которое будет снижать температуру теплоносителя;
  • в паре с домешивающим устройством на гребенке пола, применяется бак с запасом теплоносителя, работающий как тепловой стабилизатор;
  • для работы домешивающего устройства, в зависимости от схемы его подключения и принципа действия, может понадобиться отдельный циркуляционный насос для обмена жидкостью с баком-теплокомпенсатором.

Приведенная система подключения не занимает много места и работает достаточно эффективно.

Для тех, кто предпочитает универсальные и рациональные решения, рекомендуется использовать бойлеры косвенного нагрева. В этом случае электродный котел будет подключен к теплообменнику. Система отопления – пользоваться содержимым бойлера. Задача электрокотла в этом случае – поднять температуру воды в емкости нагрева на 10-20% выше требуемой температуры теплоносителя.

При использовании бойлеров косвенного нагрева для теплого пола достигается высокая стабильность работы системы. Увеличенная емкость позволяет основному нагревателю также функционировать в менее нагруженном режиме. После доведения всего объема теплоносителя до требуемой температуры, электрокотел переходит в режим останова, где находится достаточно длительное время до тех пор, пока жидкость в контуре не остынет.

Задавая дельту – можно регулировать характер работы электродного котла. А при применении термодатчиков для управления климатом в отдельных комнатах – добиваются не только оптимального уровня комфорта, но и значительного снижения суммарного потребления электроэнергии.

Электродный котел

Применение индукционных котлов

Нагревательные системы индукционного типа – идеальное решение для системы теплого пола. Большинство устройств удобно регулируются, характеризуются высокой энергоэффективностью и стабильным отбором мощности от электросети.

Индукционные котлы при условии замкнутой системы отопления работают в равномерном режиме без возникновения аварийных ситуаций, они не требуют периодического обслуживания.

Как оптимизировать потребление энергии

Каким бы хорошим и оптимальным не выглядело решение применить электрический котел для отопления дома – нужно готовиться к высоким счетам на оплату. Но есть несколько путей снижений затрат. Они потребуют некоторых вложений, но окупятся за короткое время.

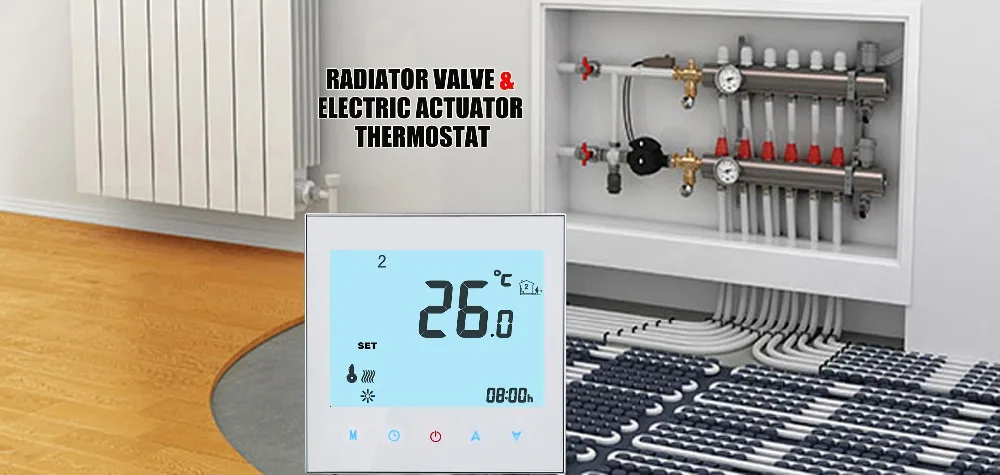

  • Применение автоматики и температурных датчиков позволят регулировать микроклимат отдельных комнат, снижая требования к системе нагрева и стабилизируя ее работу. Такой подход позволит экономить до 20% электроэнергии.
  • Использование бойлеров косвенного нагрева вместо двухконтурного котла – предпочтительнее. Этим достигается экономия до 30% среднемесячного потребления электричества.

Перевод системы горячего водоснабжения на отдельный электрический бак и подключение к теплому полу отдельного котла – позволит экономить значительные средства большой семьи. Бойлер использует до 40% меньше энергии, чем проточная система двухконтурного агрегата. Поэтому в большой семье, где горячей воды для ванн и душа нужно много – эффективнее приобрести отдельный нагреватель большой емкости.

Электрический и водяной теплый пол сравнение



Вступление

Одним из видов отопления, нашедших широкую практику для отопления дома и квартиры, получили теплые полы. Исторически были созданы и практикуются шесть конструкций теплого пола. Часть из них может использоваться как основное отопления дома, часть подходит только для дополнительного отопления. В этой статье электрический и водяной теплый пол сравнение по потребительских характеристикам.

Теплоносители теплого пола

Прежде чем разбирать конструкции теплого пола, хочу обратить внимание на теплоносители теплого пола. Говоря о теплоносителе системы теплый пол, я имею в виду, вещество или явление, которое переносит тепло по системе или является причиной выделения тепла.

Для системы теплый пол теплоносителями можно назвать воду и электричество. Вода, нагреваясь в сторонних тепловых агрегатах, циркулирует по трубам системы и отдает тепло в помещение, нагревает его. Электричество, проходя по специальным проводникам, является причиной их нагрева и тепло от этих проводников, которые называются тепловые кабели, отдается в помещение.

По типу используемого теплоносителя, системы теплый пол имеют базовое разделение на два типа:

  • Водяной теплый пол;
  • Электрические теплые полы.

Каждый тип имеет свои особенности и свои различные конструкции.

Электрический кабельный теплый пол

Данная конструкция состоит из нагревательного элемента в виде нагревательного кабеля, блока управления и температурного датчика. Для работы системы нужно электропитание 220 Вольт. Мощность систем небольшая, поэтому никаких разрешений на дополнительное подключение мощностей получать не нужно.

Важно отметить, что в данной конструкции используются два типа греющего кабеля. Это резистивный греющий кабель и кабель саморегулирующийся.

Резистивный кабель греется по закону Джоуля-Лоренца, из-за высокого электрического сопротивления материала из которого он изготовлен. Бывают двухжильные и одножильные кабели.

Саморегулирующийся кабель меняет свое сопротивление в зависимости от условий в которых он находится. Этот кабель только двухжильный.

Я сделал акцент на жилах кабеля не случайно. От количества жил зависит способ его укладки. Одножильный греющий кабель нужно укладывать по замкнутому контуру (откуда начался, туда и вернулся). Двужильный кабель можно уложить без возврата к месту начала укладки.

В сравнении электрического и водяного теплого пола, важно понимать два момента:

Существуют две принципиально разные конструкции теплого пола, которые отличаются способами монтажа теплого пола.

  • Первый тип конструкции это укрывная конструкция. Она предполагает, что тепловой элемент пола (кабель или трубы) после монтажа в полу укрываются стяжкой или слоем раствора.
  • Второй тип конструкции называется настильный. В этой конструкции тепловой элемент не закрывается стяжкой, а лежит свободно в полу, на специальных отражающих и теплоизолирующих элементах.

Водяной теплый пол

Тепловым элементом водяного теплого пола, являются водопроводные трубы, по которым циркулирует вода. Принцип работы водяного теплого пола, схож с работой системы радиаторного отопления. Вода нагревается в тепловом генераторе и циркулирует по замкнутому контуру труб уложенных в полу.

Регулировка и управление движением вода, а также управление температурой осуществляется в специальном коллекторном шкафу. Тепловым генератором выступают котлы отопления или центральное отопление.

Максимальный эффект от водяного теплого пола, проявляется в укрывной конструкции при укрытии труб пола стяжкой. Возможен вариант настильной системы, который называют либо деревянной системой теплый пол либо полистирольной. Обычно эти конструкции используются на вторых этажах частных домов, где невозможно сделать полноценную стяжку.

Сравнение теплых полов

Более, менее, разобравшись, что такое, электрический и водяной теплый пол сравнение их не будет трудным.

Плюсы водяного, минусы электрического

  • Водяной теплый пол может использоваться, как основное отопления без монтажа радиаторного отопления. Так делают редко, но это возможно.
  • Электрический теплый пол, даже кабельный пол в стяжке, как основное отопления дома не подходит для большинства регионов страны. Чаще этот тип пола используют, как дополнительное отопление или отопление в межсезонье.
  • Водяной пол не требует дополнительных затрат на эксплуатацию. Очень часто водяной пол монтируется в домах с котлами отопления и для водяного пола используют один из его контуров, делая несложную врезку. Такой монтаж полностью вписывает систему обогрева полами в общую систему отопления дома.
  • Минусом электрического пола, можно назвать дополнительные расходы на электричество, а расходует элеткропол от 130 до 220 Вт на квадратный метр пола.



Плюсы электрического, минусы водяного

Основной минус водяных полов это сложность монтажа. Вопрос можно ли сделать систему водяного теплого своими руками оставим открытым, но вероятнее всего придется обращаться к специалистам. К сложности монтажа добавляем трудоёмкость устройства стяжки, если пол приходится делать на первом этаже.

Эти минусы водяных полов, отсутствуют в монтаже электрических полов. Систему электрических теплых полов приобретают в готовом виде по предварительно сделанному расчету. От этого монтаж системы достаточно прост. Подключение системы к электропитанию не сложнее установки электрической розетки.

Еще один минус водяного пола, это невозможность ремонта и возможность замерзания в зимнее время года без эксплуатации. Ремонт невозможен, потому что трубы укрыты стяжкой, а замерзание возможно, если не слить на зиму воду. Поэтому водяные полы больше подходят для домов постоянного проживания.

В плане эксплуатации и обслуживания электрические полы не сложнее чем электрический чайник, включил, работает, выключил, не работает. А если стоит нормальная автоматика, вообще кроме включения делать ничего не нужно.

Вывод

Системы электрический и водяной теплый пол сравнение которых я сделал в этой статье, имеют свои плюсы и свои минусы. Выбор системы зависит от выбрано принципа отопления дома. Где планируется установка котла отопления, разумно подумать о водяной системе теплых полов. Как дополнительный обогрев коридоров, ванн быстро и просто монтировать электрический теплый пол. Варианты сделать отопления полами основным требуют тщательного расчета.

©Obotoplenii.ru

Еще статьи





Компактный электрический мини котёл для тёплых полов с насосом «GofraHeat»

Электрический мини котел «ТермоГном» предназначен для организации отопления в помещениях до 20м2 с помощью водяного теплого пола или другого водяного контура с максимальной длиной до 100м. Благодаря двух-режимному контролю температуры(встроенный датчик или выносной), идеально подойдет для организации подогрева грунта в теплицах.

Электрический мини котел «GofraHeat» для работы водяных тёплых полов, обогрева теплиц, комнат и др.

Цена: нет в наличии

Компактный мини котел «GofraHeat» обеспечивает автоматическую работу водяного теплого пола на площади до 20м2 при подключении к однофазной потребительской электросети 220В.

Данная система может быть использована в качестве основного, дополнительного или резервного источника отопления в любых помещениях(дачных домов, лоджий, помещений для обслуживающего персонала, бытовок и т.п.)

Основные характеристики

Напряжение устройства 220В (50Гц)
Потребляемая мощность 800-1700 Вт
Диапазон температур от 5 до 60°C
Наличие насоса в котле Да
Управление цифровое (с шагом 1°C)
Диаметр подключения трубопровода 1/2" дюйма
Максимальная длина контура 100 м
Установка котла настенный
Размеры(ДхШхВ) 320х130х230 мм
Вес 2.5 кг

Мини котел работает в автоматическом режиме при заданной температуре от 5 до 60°С и оборудовано системой контроля за уровнем теплоносителя и температурой. В качестве теплоносителя может применяться вода или пропиленгликоль.

Для подключения прибора, после укладки системы теплого пола, достаточно подсоединить вход и выход контура в разъемы устройства, залить теплоноситель и выбрать требуемый режим

Мини котел совместим с любыми видами гибких труб для водяного теплого пола: гофрированной трубой из нержавеющей стали, трубой из полипропилена или шитым полиэтиленом
