Эксцентриковая стяжка для мебели: преимущества, как устанавливать

Главная » Фурнитура и материалы

На чтение: 7 минРубрика: Фурнитура и материалы

Содержание

1. Первое знакомство
2. Преимущества и недостатки
3. Область применения
4. Используемые материалы для изготовления
5. Размеры элементов
6. Процедура монтажа

Всем привет! Думаю, вы согласитесь с тем, что сбить мебель дешевыми гвоздями — это самое ужасное, что можно придумать. И от подобных решений давно отказались. Когда выполняется сборка мебели, важна не только надежность и практичность, но также и эстетика результата. Перед тем как собрать комод или какой-то шкаф, подумайте о выборе подходящих креплений. Сегодня на рассмотрении эксцентриковая стяжка для мебели.

Хочу рассказать вам о том, что это такое, как закрепить, подойдет ли стяжка для быстрого монтажа и как пользоваться подобной фурнитурой.

Думаю, никто из вас не любит, когда торчат фрагменты мебели, а также ощущается хлипкость соединений. Движется то, что в теории двигаться не должно.

Чтобы решить подобные проблемы, актуальные для полок, шкафов, комодов, а также пеналов и прочих видов мебели, применяют эксцентриковые стяжки. Иногда это незаменимое соединение, и очень надежное. Но установка довольно сложная. Потому узнать, как установить пошагово, точно не помешает.

Первое знакомство

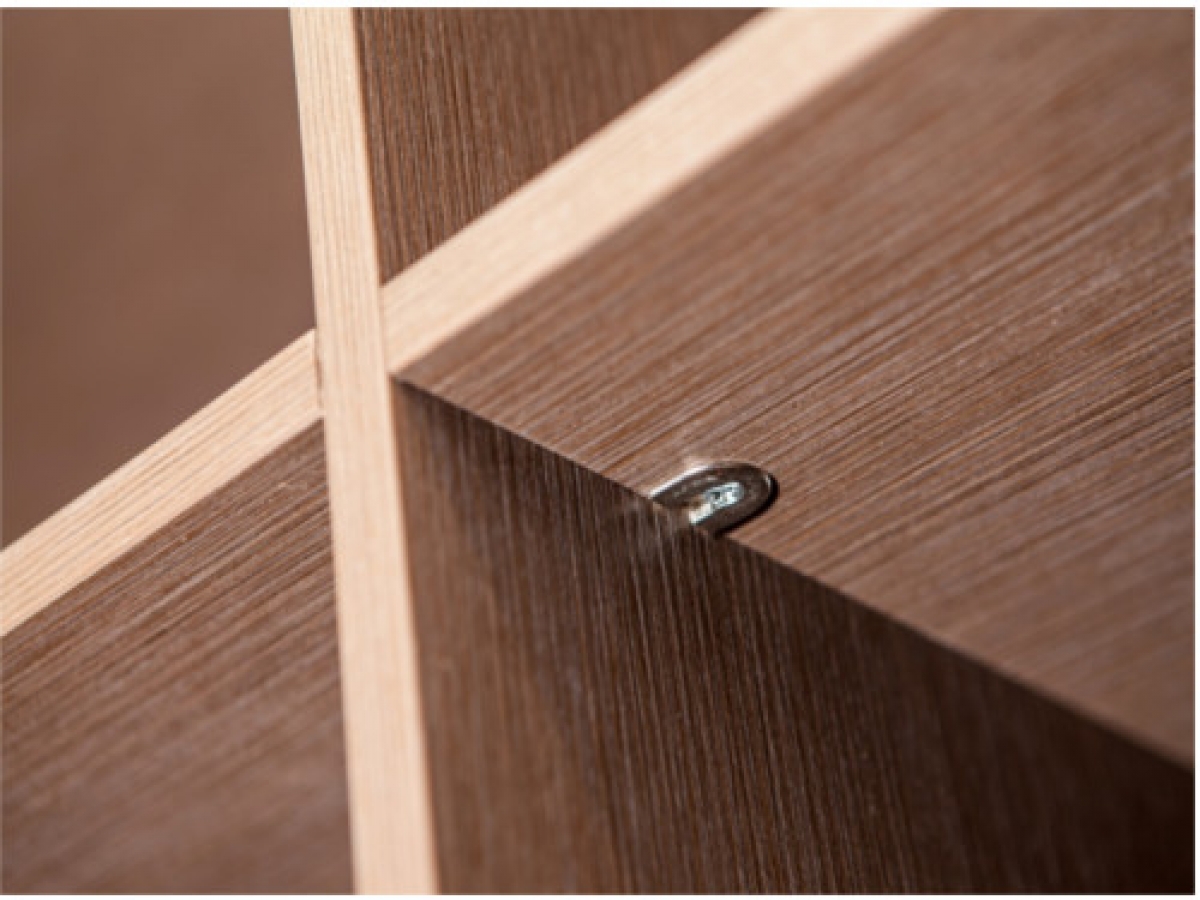

Начнем с того, что эксцентриковая стяжка для мебели является одним из видов мебельной фурнитуры, которая используется для сборки.

Конструктивно элемент состоит из:

• стойки;
• эксцентрика;
• футорка.

Стойку еще называют штоком. В его роли выступает саморез или же винт. А футорк в этом креплении выполняет задачи гайки.

В некоторых комплектах, среди которых эксцентрики-стяжки от Hettich, еще втулка. Также называют ее муфтой. Позволяет вкручивать стержень не в пластик, дерево или ДСП, а в саму втулку.

Если стяжка имеет большой диаметр, то в комплект добавляют декоративную заглушку из пластика для лицевой стороны.

За счет втулки можно повысить показатели износостойкости, а также прочности. За счет применения металла конструкция будет меньше расшатываться, нежели отверстие, выполненное в ДСП. Так что от себя советую брать фурнитуру, где есть муфта. С такой стяжкой мебель прослужит намного дольше, а также удастся избежать поломок.

Принцип действия простой. Это двусторонняя фурнитура. В круглое отверстие, выполненное в мебели, вставляют муфту. В нее вкручивается стойки. А эксцентрик уже соединяет их с боковой стороны. Если с верхней стороны остается неприглядный визуально элемент, то его просто закрывают с помощью заглушки.

Еще один момент. Эксцентриковая стяжка для мебели имеет 2 других названия. Это растекс и минификс.

С этим разобрались.

Можем двигаться дальше по плану.

Современная эксцентриковая стяжка для мебели имеет сильные и слабые стороны. Прежде чем купить мебель, либо приготовиться к сборке своими руками, следует подобрать подходящие варианты креплений.

Одним из вариантов станет применение минификс.

Такие виды фурнитуры обладают следующими преимуществами:

• Если растекс уже встроен в мебели, то есть установлена втулка и эксцентрик, то сборка займет минимум времени. Из инструментов пригодится только отвертка;
• Фурнитура износостойкая и может выдержать многократные разборки и установки. Не разбалтывается, а также не теряет качества и прочность;
• С лицевой стороны стяжка остается незаметной. Не портит внешний вид мебели. Заметна только изнутри. Но и тут можно задействовать заглушку;
• Детали можно устанавливать под разными углами. Угловая фурнитура обычно монтируется под углом 90, 135 и 180 градусов;
• Эксцентрик-стяжка добавляет жесткости мебельной конструкции;
• Снижается количество используемых элементов. К примеру, чтобы закрепить столешницу к бокам, царги использовать не нужно;
• Длительный срок службы;
• Элемент выдерживает большую нагрузку.

Как видите, достоинств более чем достаточно.

Но есть и обратная сторона.

Среди недостатков выделяют такие моменты:

• Довольно высокая цена. Купить евровинт или конфирмат можно по цене в 2 раза дешевле. Если брать несколько деталей, это не ощущается. Но при использовании большого количества фурнитуры расходы заметно увеличиваются;
• Сложность монтажа. Конфирмат требует только 1 сверления для установки. Если брать минификс, то отверстий будет 3. Потому монтаж мебели занимает больше времени, а также сил;
• Время работы. Чтобы закрутить евровинт, нужно совсем немного времени. Эксцентриковая стяжка своими руками монтируется намного дольше.

Можно ли считать перечисленные недостатки существенными на фоне очевидных преимуществ? На мой субъективный взгляд, нет. Мебель получится прочной и устойчивой Плюс прослужит намного дольше. Это более чем весомые аргументы, чтобы потратить немного больше времени, а также денег. Но решать вам.

Область применения

В чертеж многих мебельных конструкций включают эксцентриковую стяжку.

Минификс широко применяется для мебели, которую регулярно разбирают и собирают, отправляют на временное хранение. Сюда относят диваны-раскладушки, офисные столы, складные столики и пр.

Фурнитура отлично себя показывает в ситуациях, когда нужно выдержать большую весовую нагрузку. Элементы отличаются прочностью. Особенно те, в конструкции которых используют футорки, а также корпус.

Минификсы советуют применять, когда нужно выполнить Т или Г-образное соединение под прямым углом. Это обеспечит максимальную степень надежности, а также прочности.

Эксцентрик поможет, если нужно исключить в дизайне мебели торчащие крепления. А потому их активно задействуют при соединении мебельных фасадов.

На практике минификсы широко используют при сборке таких компонентов меблировки:

• столешницы;
• днище;
• задние стенки;
• шкафы-купе;
• пеналы;
• комоды;
• детские пеленаторы;
• кроватки;
• тумбочки и пр.

Также минификс станет верным помощником при сборке встроенной мебели.

Используемые материалы для изготовления

Эксцентриковым стяжкам придают различные размеры и конфигурации, а также комплектуют по-разному.

Не последнюю роль играет то, из каких материалов сделан минификс.

В основном для стяжек используют металл. Но встречаются и пластиковые аналоги.

Фурнитура из пластика подойдет только небольшим горизонтальным предметам. Это полки и легкие конструкции. Установка предельно простая. Вставляется шток в неразрезной конец, и наносится пара ударов молотком. Но если на деталь будет воздействовать большая масса, футорки раздаются в ширину и повреждают ДСП. В итоге образуется трещина. Потому при использовании пластиковых стяжек мастера советуют дополнительно использовать клей. Состав заливается в отверстие, куда монтируется муфта.

Минификс из металла установить сложнее. Зато он может с легкостью выдержать вес кухонного гарнитура, не повреждая мебель. Клей не требуется. Зато придется провести зенкование. Так называют процесс выравнивания отверстий. В сравнении с пластиком, металл менее податлив. Потому под воздействием давления не принимает форму углубления.

Размеры элементов

Когда подбирается эксцентриковая стяжка для мебели, учитывается размер детали, а также размеры посадочных отверстий.

Размеры минификс отличаются:

• Высота стойки обычно варьируется от 38 до 58 мм;
• Диаметр стойки чаще всего 12, 15 и 25 мм. Причем 15 мм считается самым популярным решением;
• Стяжки выпускают размерами 5х50, 7х50 и 7х70 мм.

Чтобы сделать правильный выбор, следует учесть вес, который предстоит выдерживать элементу. А также взять во внимание установочные отверстия.

Если это полка, то штока на 10 мм вполне хватит. Для габаритной мебели лучше брать стойки с длиной 26-34 мм.

Процедура монтажа

На мой взгляд, в домашних условиях с нуля монтировать в мебель минификс нецелесообразно. Здесь требуется определенный навык, точность, а также оборудование.

И еще один важный момент.

Неправильно установленная эксцентриковая стяжка для мебели становится бесполезной, а также теряет все свои достоинства.

Если же решили все взять в свои руки, то следует действовать так:

• Начните с разметки. Нанесите метки в точках, где будут сверлиться пазы. Отступайте от края минимум 10 мм. Нельзя сверлить отверстие под шток на расстоянии от кромки менее половины толщины самого эксцентрика;
• Далее идет присадка. Сверлите предельно аккуратно. Отверстия не нужно делать сквозными. Иначе качество сильно пострадает;
• Используйте ограничители для сверла. Вам понадобится дрель с фрезой, либо шуруповерт;
• Для стяжки широко используют сверла 15 мм диаметра для прочного и красивого соединения;
• В отверстие под шток вбивается втулка, а затем идет сам шток;
• На второй детали фиксируется эксцентрик. Верхняя поверхность оказывается на одном уровне с материалом мебели;
• Оба элемента соединяются, эксцентрик затягивается.

Для наглядности посмотрите видео.

Обычно изготовители прикладывают подробную инструкцию. Так что выполнить сборку будет проще.

Думаю, на все вопросы ответил.

Теперь ваша очередь.

Что думаете о такой стяжке? Что лучше — эксцентрик или обычный конфирмат? Приходилось ли работать с ними своими руками?

Жду ответов, а также историй из личного опыта.

На этом все. Спасибо за внимание!

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!
