III. Упрощенный расчет монолитного малозаглубленного ленточного фундамента для стандартных случаев Глубина заложения ленточного фундамента
Выбор рациональной глубины заложения фундаментов в зависимости от учета указанных выше условий рекомендуется выполнять на основе технико-экономического сравнения различных вариантов. При требуемой большой глубине заложения ленточного фундамента возможно дешевле будет применить фундамент другого типа: свайный, свайно-ростверковый или поверхностный фундамент из монолитной железобетонной плиты. Максимальная экономически оправданная глубина заложения ленточного фундамента по английским рекомендациям – 2,5 метра. Заложение ленточного фундамента на глубину менее глубины сезонного промерзания грунтов возможно только при проведении «специальных теплотехнических мероприятия, исключающие промерзание грунтов» [пункт 2.29 СНиП 2.02.01-83, пункт 12.2.5 СП 50-101-2004].Втерриториальных строительных нормах ТСН МФ-97 Московской области указывается, что при проектировании и устройстве мелкозаглубленных фундаментов малоэтажных зданий рекомендуется “применение утеплителей, укладываемых под отмостку” с обязательной защитой их гидроизоляцией. По строительным нормам Великобритании минимальная глубина заложения мелкозаглубленного ленточного фундамента на всех типах грунтов (кроме скального и глинистого) равняется  По отечественным нормам [п. 2.30 СНиП 2.02.01-83] минимальная глубина заложения ленточного фундамента составляет 50 см. На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления. Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых (и других пучинистых) грунтах по британским нормам составляет 75 см (оптимальная глубина заложения 90-100 см).Таблица №15. Рекомендуемые минимальные глубины заложения ленточных фундаментов (Великобритания).
В «Рекомендациях по проектированию оснований и фундаментов на пучинистых грунтах» (Москва, 1972) указывается, что наиболее рациональным решением при проектировании фундаментов будет заложение ленточных фундаментов на глубину 0,5-0,6 м от планировочной отметки. При этом должны быть предусмотрены следующие инженерно-мелиоративные и строительно-конструктивные мероприятия, направленные на снижение потенциала пучинистости подлежащих грунтов.  Глубину заложения мелкозаглубленного ленточного фундамента допускается назначать независимо от расчетной глубины промерзания, если фундамент опираются на пески с подтвержденным отсутствием пучинистости. Другой возможностью отступить от привязки глубины заложения ленточного фундамента к глубине промерзания грунта являются » специальные теплотехнические мероприятия, исключающие промерзание грунтов» [Пункт 2.29 СНиП 2.02.01-83]. Таблица №16. Рекомендуемые минимальные глубины заложения ленточных фундаментов.*
* Таблица адаптирована на основании таблицы №2 п. То есть речь идет о горизонтальном утеплении грунта и вертикальном утеплении мелкозаглубленного ленточного фундамента в совокупности с постоянным поддержанием положительной температуры в доме. По нормам IBC/IRС-2012 R403.3, глубина фундамента может не достигать глубины промерзания, если грунт и фундамент утеплены, и в здании круглогодично поддерживается температура не менее 18 °С Наличие высоко стоящих грунтовых вод может внести свои коррективы в глубину заложения ленточного фундамента. При высоком уровне грунтовых вод вполне возможно, что мелкозаглубленный ленточный фундамент придется превращать в глубоко заглубленный ленточный фундамент. Для ориентира следует руководствоваться требованиями п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»: Таблица №17. Глубина заложения фундаментов зданий с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания.
* Таблица адаптирована на основании таблицы №2 п. Таблица №18. Минимальные расстояния от границы промерзания грунта до уровня подземных вод *
* Таблица адаптирована с упрощениями на основании таблицы №3 ВСН 29-85 «Проектирование мелкозаглубленных фундаментов на пучинистых грунтах». Если грунт на вашем участке пучинистый и грунтовые воды стоят высоко, то целесообразно подумать о применении другого типа фундамента: свайного или свайно-ростверкового (свайный фундамент с несущими балками). Такой фундамент не боится ни морозного пучения, ни высокого грунтовых вод. Стоп-халтура! Под свайным фундаментом понимаются бетонные сваи на опорных площадках, сваи ТИСЭ, буронабивные сваи, или винтовые сваи большого диаметра промышленного производства из толстостенной оцинкованной или нержавеющей стальной трубы. Для жилых зданий предлагаются винтовые сваи с несколькими уровнями лопастей для увеличения несущей способности и предупреждения просадки свай. Такие сваи могут быть установлены только механизированным способом. Тонкостенные (4 мм) винтовые сваи из бывшей в употреблении трубы, диаметром 10 см из неоцинкованной стали, с кустарно приваренными лопастями, закручиваемые в землю ручным сбособом, подойдут только для неответственных сооружений типа времянок, небольших садовых домиков, беседок, гульбищ, дек, настилов, сараев, туалетов и заборов. |
||
Под ленточным фундаментом должна быть устроена песчаная подушка минимальной толщиной 20 см и максимальной – до трех размеров ширины фундамента. Рядом с фундаментом в траншее ниже песчаной подушки устроить систему дренажа с отводом воды в нижележащие песчаные слои или вниз по рельефу. Толщина засыпки пазух между фундаментом и грунтом должна составить не менее 20 см. Вокруг здания на ширину 2-3 м по поверхности уложить 10-15 см почвенный слой с уклоном от здания и посеять многолетние дернообразующие травы. При невозможности задернения поверхности грунта вокруг здания следует сделать отмостку шириной до 1 м.
2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»
*
2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»
заглубленный, мелкозаглубленный, определение, рекомендации СНиПа, расчет уровня промерзания грунтов
Глубина заложения фундамента — проектируемая величина, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания подземных вод. На эту величину также оказывает влияние конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и масса.
Если говорить предметно, это та величина, на которую нужно будет закопать фундамент, для того чтобы он обеспечивал стабильную опору для сооружения. Бывают они двух видов:
Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».
При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена.
В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.
Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.
Содержание статьи
- 1 Предварительные изыскания
- 2 Исследуем геологию своими руками
- 3 Глубина заложения фундамента в зависимости от уровня грунтовых вод
- 4 Глубина промерзания грунтов
- 5 На какую глубину копать фундамент
- 6 Мелкозаглубленный фундамент
- 6.1 Как работает мелкозаглубленый фундамент
Предварительные изыскания
Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом.
Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.
Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.
Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.
Исследуем геологию своими руками
Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.
Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метровЧто можно увидеть в разрезе:
Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.
Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик.
Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.
Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

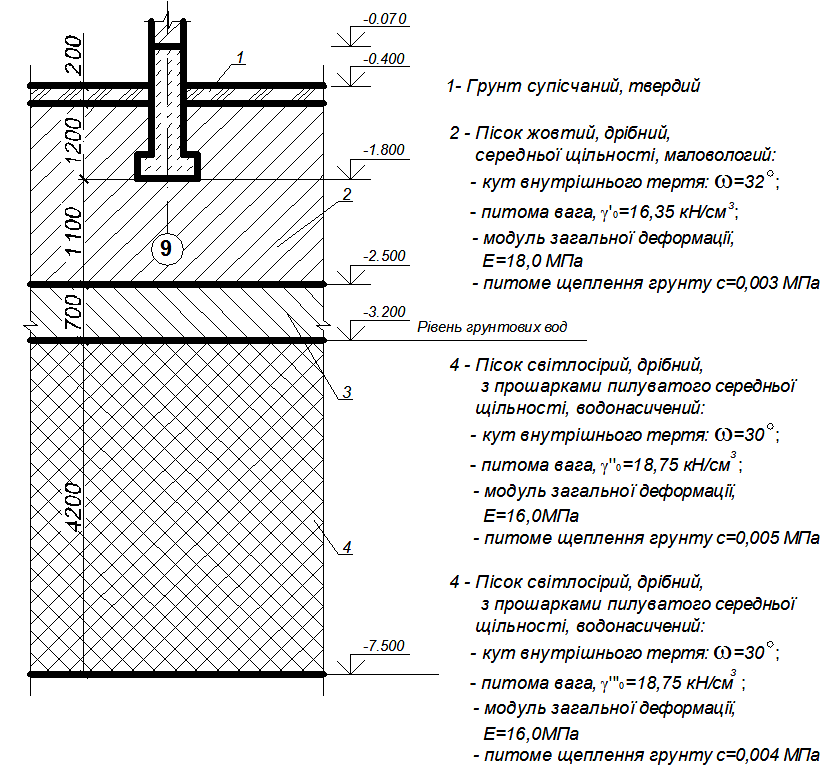

Глубина заложения фундамента в зависимости от уровня грунтовых вод
Все особенности проектирования описаны в СНиП 2.02.01-83*. Обобщенно все можно свести к следующим рекомендациям:
Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).
Глубина промерзания грунтов
Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.
По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью.
Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:
- для крупнообломочных грунтов он равен 0,34;
- для песков с хорошей несущей способностью 0,3;
- для сыпучих песков 0,28;
- для глин и суглинков он равен 0,23;
Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.
Например, собираемся строиться на глине.
Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.
Расчет промерзания грунта будет таким:
- Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
- Dfn= 0,23*6,6= 1,52 м.
Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.
Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.
Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м.
Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.
На какую глубину копать фундамент
Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

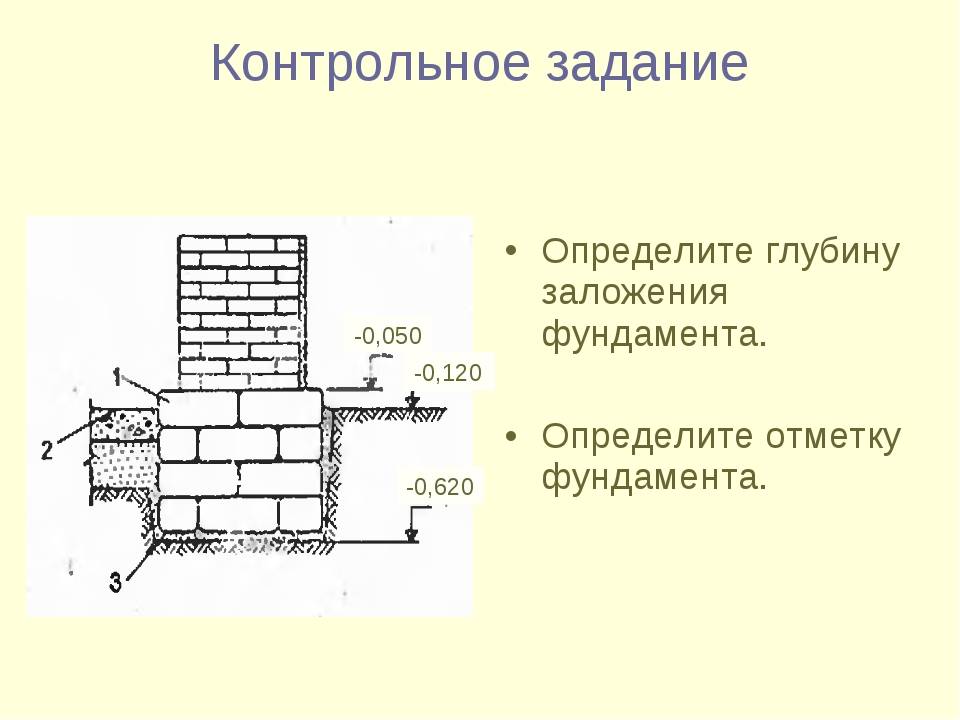

Глубина заложения фундамента — это уровень, на который необходимо углубить фундаментПри этом учитывайте следующие рекомендации:
- Опираться подошва должна на грунт с хорошей несущей способностью.
- Фундамент должен погружаться в несущий слой минимум на 10-15 см.
- Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
- Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.
Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.
Мелкозаглубленный фундамент
Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.
Плитный фундамент считается самым надежным и легко предсказуемым.
У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.
Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.
Фундамент мелкого заложенияМелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.
С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант.
Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.
Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.
Строение плитного фундаментаА вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.
Как работает мелкозаглубленый фундамент
Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом.
Потому их еще называют «плавающими».
Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.
Каковы требования к толщине ленточного фундамента?
🕑 Время чтения: 1 минута
Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как водопроницаемость, типы грунта и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.
Рис.1: Ленточный фундамент
Состав:
- Требования к толщине ленточного фундамента
- Толщина ленточного фундамента, несущего малую нагрузку
- Толщина ленточного фундамента, несущего большую нагрузку
- Толщина глубокого и широкого ленточного фундамента
7
Эта минимальная толщина устанавливается для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте.
Кроме того, чтобы выдерживать продольные силы, создаваемые тепловым сжатием и расширением, а также движениями влаги фундаментной стены. Если тип грунта под фундаментом глинистый, то вздутие глины может быть большим и оказывать давление на фундамент. Что необходимо установить минимальное ограничение на ленточный фундамент. Толщина ленточного фундамента, воспринимающего большие нагрузки Если ленточный фундамент воспринимает большие нагрузки, то толщину фундамента контролируют по его прочности, чтобы выдерживать сдвигающие и изгибающие моменты, которые могут привести к разрушению выступа фундамента.
Рисунок 2 объясняет изгиб и разрушение при сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение залегания ленточного фундамента будет контролировать его толщину.
Рис. 2: Разрушение ленточного фундамента при изгибе и сдвиге
Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. возможно применение ступенчатого или наклонного перехода на заданную толщину от лицевой стороны стенки к ширине дна. Иногда ленточный фундамент проектируют консервативно, выбирая толщину, препятствующую развитию напряжения на нижней стороне ленты. Такая толщина обычно равна удвоенной проекции полосы. Однако учитывается распределение нагрузки на основание ленточного фундамента под углом 45 градусов. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.
Толщина глубокого и широкого ленточного фундамента Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона при учете толщины фундамента.
Это связано с тем, что может использоваться значительное количество бетона, который не способствует передаче нагрузки от стены на грунт под фундаментом.
Количество бетона, используемого при строительстве фундамента, можно уменьшить, сделав выступ фундамента ступенчатым. Однако сооружение опалубки для ступенчатого строительства будет дорогостоящим и может превысить стоимость дополнительного бетона, используемого, когда не используются ступенчатые выступы.
Что касается наклонных выступов ленточного фундамента, то это улучшит экономичность фундамента, если отношение уклонов не превышает одного вертикального к трем горизонтальным.
Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, то требуется опалубка, которая явно увеличивает стоимость строительства.
В случае сильно нагруженного или широкого ленточного фундамента рекомендуется провести сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое привело бы к большей экономии именно в этом случае, когда глубина фундамента увеличивается, чтобы достичь продувки слоя слабого грунта.
Кроме того, стоимость бетона, используемого в случае неармированного бетона, меньше, чем в случае использования армированного ленточного фундамента. Поскольку последний должен соответствовать требованиям прикладного кода, тогда как соотношение 1:9бетон можно использовать для неармированного бетонного основания в неагрессивном грунте.
Руководство по строительству | Требования к фундаментам и возвышающимся стенам
Фундаменты
Ленточные фундаменты
Фундаменты должны быть предусмотрены для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.
Диаграмма B8 — Типичные основные основания
Стандартные размеры, необходимые для фундаментов
Диаграмма B9 — Стандартные размеры, необходимые для фондов
Глубина Глубина.
уровень по завершению.
Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.
Толщина Бетон толщиной не менее 300 мм.
Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.
Плотные фундаменты
Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.
Прежде чем приступить к проектированию плота, необходимо сначала провести обследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.
Земляные работы и засыпка
Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.
Диаграмма B10 — Выемка грунта до подходящей опоры
Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.
Диаграмма B11 - Заполните соответствующим гранулированным наполнителем и уплотните
После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.
Диаграмма B12 — Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.
Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка
При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армированием легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.
Когда дренажи проходят вблизи фундаментов
Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.
Существуют 2 общие меры предосторожности, которые необходимо принять в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:
Если траншея находится в пределах 1 м от фундамента, траншея должна быть заполнена бетоном уровень подошвы фундамента.
Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.
Диаграмма B14 — дренаж менее чем в 1 м от фундамента
Диаграмма B15 — Слив более 1 млн. От Foundation
Стена
Сервис. и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.
Для ясности маскирование опе не показано на эскизах.
Диаграмма B16 — Коммуникации, проходящие через возвышающуюся стену
Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.
Проемы и перемычки
В случае большого проема необходимо предусмотреть перемычку. Использование металлических перемычек в возвышающихся стенах не допускается.
Диаграмма B17 — Для больших отверстий должны быть предусмотрены перемычки
Защита водопроводных труб от замерзания
Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:
Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.
Изоляция для подачи холодной воды через пол, соприкасающийся с землей.
Схема Б18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом
Изоляция для подачи холодной воды через подвесной вентилируемый пол.
Схема Б19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы
Перепады уровней
Возвышающиеся стены Изменения уровня
Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно составлять от 150 мм до 860 мм.
Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм
При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.
Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм
подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.
Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены.
Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.
Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине
Диаграмма В23 — Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.
Диаграмма B24 — Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном
Диаграмма B25 — Типичная ступенчатая деталь DPC на наклонной площадке
Диаграмма B26 – Перепады уровней внутри дома
Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.
Диаграмма B27 — Деталь A — Типовые вертикальные швы в DPM или DPC
Минимальный нахлест вертикальных швов для DPM или DPC должен быть 150 мм по длине стены.
Стыки необходимо проклеить двухсторонним скотчем.
Чтобы предотвратить проникновение влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т.е. стеной между домом A и домом B ниже. Эта стена должна иметь дренаж к внешней стороне здания.
Диаграмма B28 — Путь боковой сырости
Диаграмма B29 — Перепады уровней в соседних домах
Схема B30 — Деталь X — Типовая деталь стены с изменением уровня
В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.
В случае, когда часть дома находится ниже уровня земли, рекомендуется, чтобы по крайней мере часть стены, находящейся под землей, была построена, как указано ниже, или, в качестве альтернативы, вся стена должна быть полностью залита баком, если есть возможность нарастания давления воды.
