Лестница гусиный шаг своими руками пошаговая инструкция

Владельцы коттеджей, частных домов и дач зачастую сталкиваются с проблемой необходимости  установления лестницы в рамках ограниченного пространства. В условиях дефицита площади большой популярностью пользуется лестница «гусиный шаг». Её так называют благодаря своеобразной форме ступеней, поднимаясь по которым человек как бы повторяет походку утки или гуся. Подобные конструкции с таким шагом лестницы имеют очень древнюю историю. Ещё в Х веке их возводили внутри башней замков, церквях и монастырях, имеющих очень узкие подъёмы.

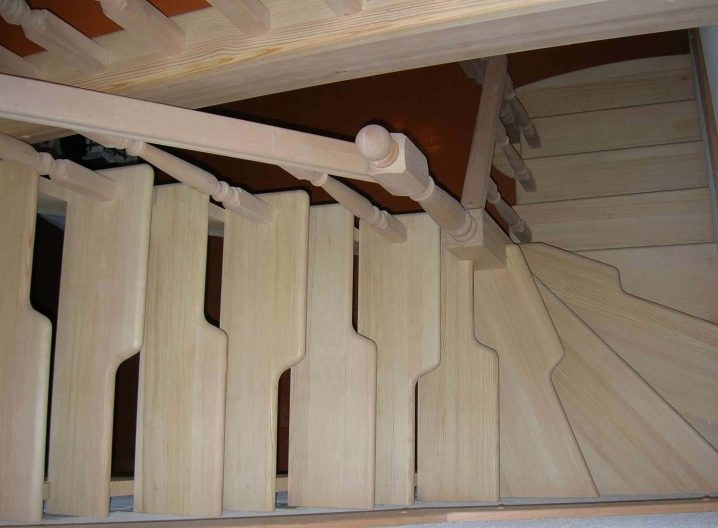

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами.  Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

• Они очень компактны и занимают мало пространства.
• Благодаря своей конструкции не загромождают помещение.
• Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

• Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
• Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
• Спуск может быть ещё сложнее подъёма.

Типы и параметры лестниц утиный шаг

Такие конструкции могут быть как прямыми, так и поворотными. Во втором случае опорой служат косоуры. Ограждения крепятся на ступени.

Для производства таких лестниц используется только прочная древесина. Отлично подойдет дуб, ясень или бук.

Толщина доски должна быть около 3,5 см, а ширина — 3 см. Глубина узкого участка ступени зависит от наклона лестницы. На ступени ниже должно оставаться достаточно места для стопы человека.

Есть несколько вариантов  формы ступени: они могут быть половинчатыми, в виде крыльев бабочки или гусиных лапок.

Для удобства и безопасности минимальная ширина лестничного марша составляет 0,8 м.

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно. Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной.  Вы можете зять за основу одну из готовых схем.

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

Параметры ступенек

Сборка лестницы гусиный шаг своими руками

Монтаж такой лестницы не представляет больших сложностей. Для работы вам необходимо запастись саморезами, гвоздями, болтами с гайками, электродрелью, молотком, фрезером и ножовкой по дереву.

Собирайте лестницу на твердом и ровном полу. Если эта конструкция на тетивах, положите одну из них на поверхность и вставляйте ступени в вертикальном положении, дополнительно промазывая пазы клеем или герметиком. Вторую тетиву закрепите сверху.

Чтобы ступени не прогибались в процессе эксплуатации, соедините тетивы в нескольких местах металлическими стяжками. Собранная конструкция крепится внизу к опорному брусу, а сверху — к балкам перекрытия при помощи анкеров.

Ограждение здесь обязательно. Балясины крепятся к ступеням на металлические шпильки или деревянные шканты. Можно также углубить их в высверленные заранее отверстия в проступях. Подробнее о том, как собрать модульную лестницу «гусиный шаг» на косоуре, вы можете прочитать  здесь.



мини-вариант «утиные» ступеньки, расчет марша на второй этаж и пошаговая инструкция сборки своими руками, примеры конструкций из металла и деревянных «лапок»

В коттеджах и дачах, где есть два-три этажа, существует дефицит полезной площади. По этой причине присутствует востребованность в небольших компактных лестницах. Лестницы, которые называются «вразбежку», встречаются во многих домовладениях, и они пользуются широкой популярностью.

Что это такое?

Забежная ступень – это ступень, в которой края расположены не параллельно. Внутренняя сторона такой ступени заметно превышает наружную сторону. При составлении проекта важно учитывать, что минимальный размер должен строго соблюдаться на внутренней стороне.

Подобные изделия встречаются двух типов:

• ступени лестниц с разворотом на 180 градусов;
• ступени лестниц, которые поворачиваются на 90 градусов.

Отличие подобных конструкций – это «срезанные» ступеньки – при подъеме ступать можно только на одну половину.

Лестница вразбежку: «гусиный шаг» и другие типы похожих конструкций дают возможность экономить до 65% полезной площади – это является безусловным плюсом при наличии ограниченного пространства. Отрицательной стороной является то обстоятельство, что подниматься на второй этаж не совсем удобно. Подобные конструкции нередко применяются в качестве запасных подъемных средств на промышленных и административных объектах.

Лестницы бывают:

• прямыми;
• поворотными на косоурах.

При задействовании опоры на косоурах сооружение держится на особых уступах в выпиленных балках, которые являются несущими. Перила при этом «привязываются» к ступенькам и устанавливаются на них. Структура лестницы «гусиный шаг» непростая: здесь необходим точный расчет и четко прописанный чертеж.

Ступени выполняются из плотных пород деревьев, которые способны выдерживать значительные нагрузки:

• дуба;
• ясеня;
• бука.

Толщина при этом допускается порядка 35 мм, а ширина – около 30 см. Ширина части, которая поуже, выбирается относительно того, какой наклон лестницы присутствует. Делается это таким образом, чтобы она не закрывала находящуюся внизу ступеньку, но при этом имела бы хорошую прочность – тогда ее можно монтировать на опорах.

Достоинства и недостатки

Преимущества забежных конструкций:

• конструкции являются очень компактными по сравнению с маршевыми лестницами;
• не скрадывают пространство помещения, делая его более объемным;
• обладают эстетичной привлекательностью.

У таких лестниц есть свои изъяны:

• слишком большой угол подъема, поэтому подниматься не всегда удобно;
• спуск тоже не совсем комфортный – есть риск поскользнуться;
• лестница узкая, поэтому на ней затруднительно расходиться.

Лестница «гусиный шаг» имеет следующую структуру:

• Несущий блок. На него ложится вся нагрузка. Тетивы и косоуры – это те узлы, которые принимают «удар». Поэтому они должны быть максимально прочными.
• Ступени. Должны быть хорошо закреплены, ширина доски – не менее 25 сантиметров, толщина – от 3 см. Нередко изнутри углы досок подшиваются металлическими пластинами для создания большей прочности.
• Стяжки. Важные элементы, но используются только в тех случаях, когда они компонуются на деревянных косоурах. Их функция заключается в том, что они соединяют два главных узла, не давая им раздвигаться в разные стороны.

Варианты и особенности

Чаще всего встречаются:

• половинчатые формы;
• «крылья бабочки»;
• «гусиные лапки».

Если обить внешние края резиновыми прокладками, то они будут надежно страховать от соскальзывания вниз и падения. Ширина прохода не может быть меньше 80 см – это минимальный промежуток.

В этом случае можно беспрепятственно перемещаться, но только одному человеку. Особенность таких лестниц заключается еще и в том, что слишком широкими ступени быть не могут.

Технология изготовления лестницы зависит, в первую очередь, от правильно выполненных расчетов, при которых используются следующие параметры:

• ширина ступеней;
• угол наклона;
• число ступеней;
• размеры пролета.

Модульная конструкция таких лестниц заставляет подниматься по ним особенным способом, который прозвали «утиным шагом».

Проектирование

Очень важно сделать правильный расчет – это заметно уменьшит риск возникновения дефектов или изъянов, которые встречаются у таких лестниц. Прежде чем делать чертеж, следует снять базовые размеры, правильно их посчитать.

Цель планирования заключается в том, чтобы организовать ходовую полосу лестницы непрерывной, а проступи сделать одного размера. Зная расстояние между этажами, можно посчитать количество ступеней с учетом их толщины и правильно их распределить.

Например, расстояние между полом первого этажа и нижней точкой несущей балки второго – 3,2 метра. Планируем количество ступеней 18 штук. Тогда получается:

3,2 м (высота): 18 штук ступеней = 0,17777 м

Эта величина соответствует расстоянию между ступенями с учетом ширины доски, которая обычно составляет 3 см.

Выбор материала

Существует три вида таких лестниц:

• деревянные;
• металлические;
• стеклянные.

Нередко имеет место комбинирование разных материалов: металла, дерева и стекла – все зависит от фантазии домовладельца и правильного расчета. Лестницу «гусиный шаг» нередко делают полностью из металла. Здесь обязательно следует скомпоновать правильно каркас из уголков и арматуры.

Принцип монтажа металлической лестницы такой же, как и деревянной, только вместо саморезов и столярного клея необходимо применять сварочный аппарат. Металлическая лестница может выдерживать большие нагрузки больше, чем деревянная, также коэффициент жесткости такого сооружения заметно выше.

Недостаток такой лестницы заключается в том, что она выглядит более громоздкой. Нередко металлический каркас обшивают деревянной вагонкой.

Как собрать?

Собрать лестницу своими руками не представляет большого труда даже человеку неквалифицированному – для этого необязательно хорошо разбираться в строительных вопросах. В первую очередь, создаются несущие узлы.

Для этого потребуются следующие инструменты:

• механический фрезер;
• электродрель;
• молоток;
• саморезы;
• гвозди;
• болты с гайками;
• ножовка по дереву.

Пошаговая инструкция по изготовлению лестницы:

• Чтобы сделать основу, следует использовать доску толщиной 6 см, обработанную специальной грунтовкой.
• Нижний конец косоура прикрепляется к брусу в основании, а верхний закрепляется на балке перекрытия. При этом используются анкерные болты.
• Затем настает черед балясин и перил, которые должны быть довольно прочными. Одновременно они являются и дополнительным креплением, стягивая всю конструкцию и не позволяя возникать сторонним вибрациям.
• Опоры инсталлируются в гнезда, которые предварительно подготавливают. Их проклеивают и закрепляют на специальные шпильки.
• Если лестница базируется на косоуры, то балясины прикрепляют к ступеням, а опорные столбы – к первым и последним ступеням. Возможно также крепление к полу.
• Следует сделать таким образом, чтобы ступени не были скользкими. Угол наклона таких конструкций большой. Чаще всего ступеньки покрываются красками и лаками, по краям устанавливаются резиновые прокладки.
• Дерево предварительно тщательно зачищается наждачной бумагой, обрабатывается праймером – антисептиком. Затем деревянные детали должны высохнуть. Только не рекомендуется их класть на солнцепеке – от прямых солнечных лучей материал может пострадать.
• Тетивы делаются из доски, которая хорошо высушена и обработана праймером. Толщина ее начинается от 6 см, а ширина должна быть 30-40 см.

Угол выставляется не меньше 45 градусов. Выемки для ступенек вырезаются на фрезерном станке. Чтобы разметки были одинаковыми, лучше всего применить заготовленный шаблон, который можно сделать из плотного картона. В нем можно разместить пазы, которые помогут зафиксировать лекало по заранее заданному углу наклона. Доска режется по ширине с использованием шаблона, все углы и плоскости зачищаются шлифмашиной.

Предварительно перед монтажом лестницу раскладывают на плоской поверхности, проверяют места соединения различных узлов. При этом тетива помещается гнездами вверх, в нее устанавливаются ступени, затем накладывают еще одну тетиву, компонуя ее с гнездами.

Во время нагрузок ступеньки немного деформируются, возникают усилия, которые разводят тетивы по разным направлениям. Чтобы подобного не происходило, под ступенями по краям устанавливаются специальные крепления в виде брусков.

Ступени лестниц помещаются в выемки (имеют глубину до 3 см), которые выполняются в деревянных боковинах – тетивах. Создаются они по заранее подготовленному лекалу, при этом ширина ступеней повторяется поочередно. Чтобы увеличить надежность лестницы, ее закрепляют с помощью металлических тяжей, которые располагают под ступенями. Перила на таких лестницах держатся на тетивах.

Особое внимание следует уделить креплению ступеней на больцах. Больцы – это те же кронштейны, которые надежно соединяют ступени со стеной с одной стороны и вертикальной несущей конструкции – с другой. Чтобы сделать самостоятельно подобные узлы соединения, необходимо иметь определенную квалификацию. Задача эта не самая простая.

Красивые примеры

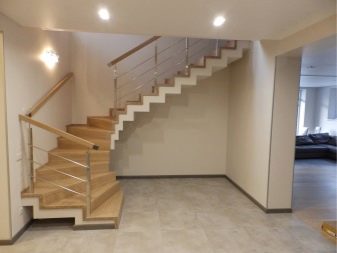

• Интересна конструкция с малым проемом и небольшим поворотом. Преимущества ее очевидны: занимает минимум пространства в помещении на первом этаже, выглядит легкой и воздушной.

• Деревянная лестница с надежными поперечными креплениями, которые не дают конструкции вибрировать при чрезмерных нагрузках. Несмотря на свою внешнюю «хрупкость», она является очень устойчивым подъемным средством.

• Стильная лестница, выполненная из кедра. Подобная конструкция очень прочная и может выдержать значительные нагрузки.
• Лестница, которую называют часто «парящей», выполняется из металлических узлов, которые надежно закрепляются в монолитной стене. Ступени могут быть созданы из самых разных материалов.

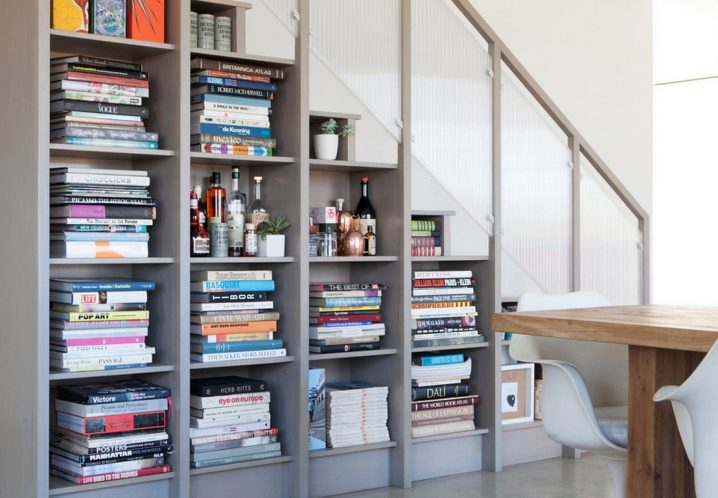

• Практичные ступени. Ступени лестницы могут выполнять функцию полок: образуются ниши, где можно хранить разные хозяйственные принадлежности и книги. Отличается такая лестница оригинальным современным дизайном.

• Лестница, которая называется «измененный гусиный шаг». Отличается практичностью и минимальным количеством занимаемой полезной площади. Для создания такой конструкции требуется хорошая сталь.

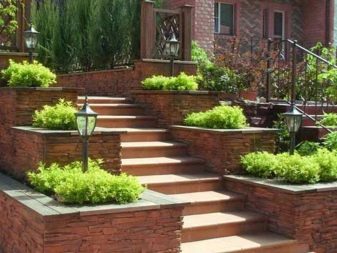

• Лестница в природе – хорошее оригинальное решение для подъема и спуска. Для создания подобной конструкции уместно использовать самые разные материалы: от самых дорогих до среднего ценового сегмента.

• Косые ступени. Лестница хорошо вписывается в интерьер комнаты, где необходимы неширокие проемы. За счет скошенных ступеней экономится пространство.

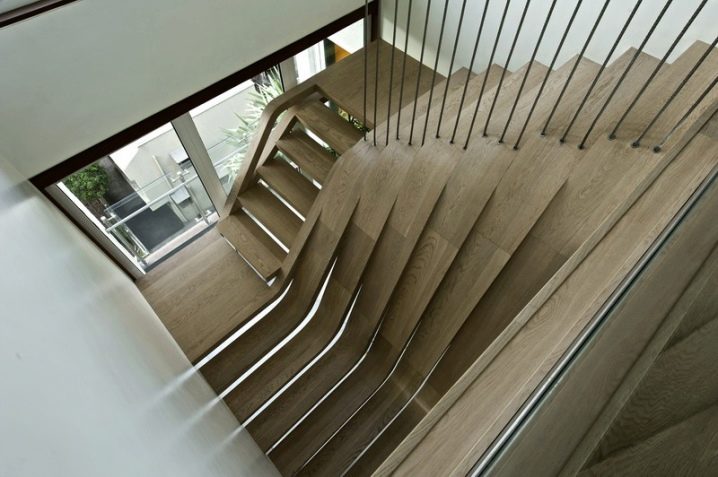

• Гнутые ступени. Конструкция отличается эстетической привлекательностью и одновременно совершенно непрактичная. При отсутствии ограждений она не очень функциональна, особенно если есть в доме дети. Возможно применение такого подъемного средства в качестве «черного хода».

• Экстравагантные ограждения. Плетеные сооружения заставляют задуматься о чем-то прекрасном. Для их изготовления потребуется мастерство специалиста, умеющего работать с деревом.

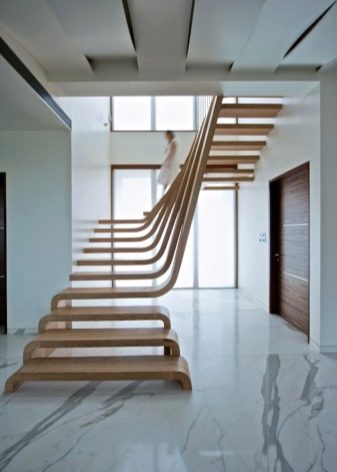

• Волновая конструкция. Такой дизайн отличается своей практичностью. Выполняется этот вариант из «нержавейки», обработанной лазером или плазмой.

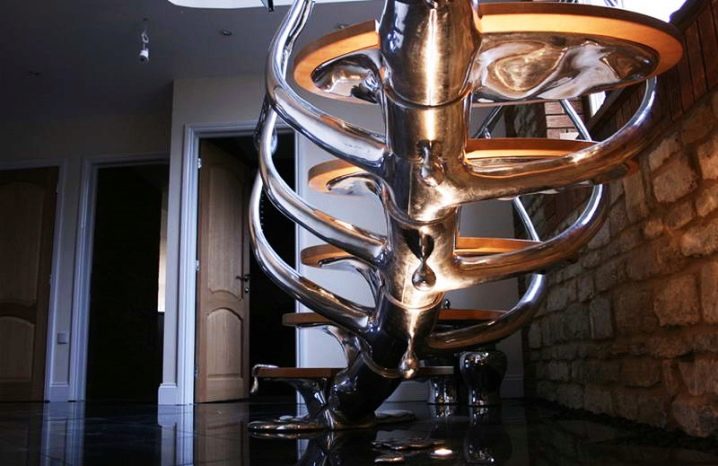

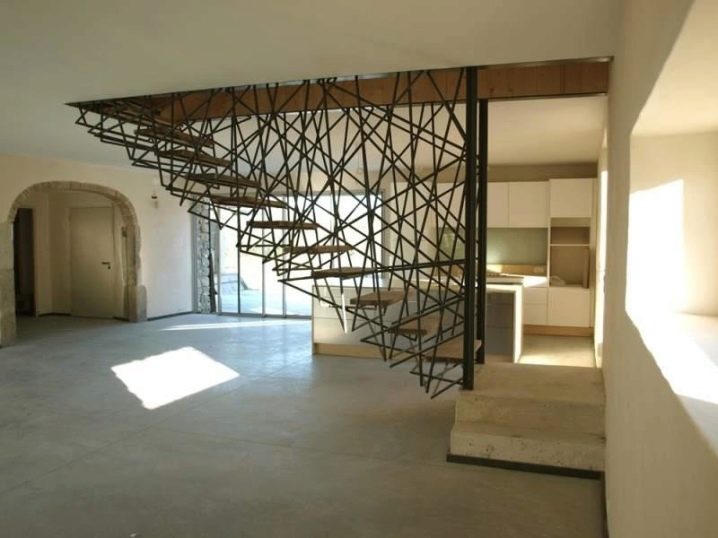

• Лестница, по структуре напоминающая скелет. Отличается необычным дизайном и всегда обращает на себя внимание.

• Ограждение в виде сетки. Необычная конструкция, которая подходит для многих лестниц. Чтобы создать такое ограждение, можно использовать фрагменты старых изделий. Здесь применяется арматура различного диаметра.

• Ограждение из растений. В качестве заграждений применяются настоящие клумбы.
• Интересные решения в создании силовых элементов. Конструкция эффективно поддерживает ступени и дает возможность безопасно спускаться и подниматься при помощи вырезанных отверстий.

• Подъемное приспособление, крепящееся на несущем столбе. Чтобы сделать подобное необычное сооружение, потребуются металлические прутья, которые компонуются по диаметру внутреннего радиуса.
• Подъемное средство, которое крепится на растяжках. Вместо традиционных тетив, используются растяжки-тросы.

• Мозаика. Кладется на ступени, можно создавать любые рисунки. Оформление может быть очень красочным.

• Лестница для самых маленьких. Есть горка, с которой можно весело скатываться.

• Вопрос рациональной организации свободного пространства в малоформатных жилищах решить можно при помощи «лестницы-библиотеки». Ниши можно использовать также для других полезных вещей.

• Экономичную лестницу можно сделать из старых деревянных поддонов. Достаточно обработать деревянные элементы, покрасить праймером и краской и соединить надежным креплением.

Существует множество вариантов превращения простой лестницы в оригинальный концепт – здесь потребуется креативная фантазия и немного материальных средств.

Советы по изготовлению лестницы «гусиный шаг» своими руками смотрите в следующем видео.

особенности конструкции, расчет и сборка

При обустройстве частного дома нередко возникает потребность сооружения лестничной конструкции, которая не оказывала бы значительной нагрузки непосредственно на перекрытия и занимала достаточно мало места. В таких ситуациях выполняется сооружение модели винтовой формы либо своими руками создается оригинальная и устойчивая лестница «гусиный шаг». Последняя получила столь необычное название по манере передвижения человека по ней. Строение выглядит забавно и достаточно необычно.

Описание лестницы «гусиный шаг»

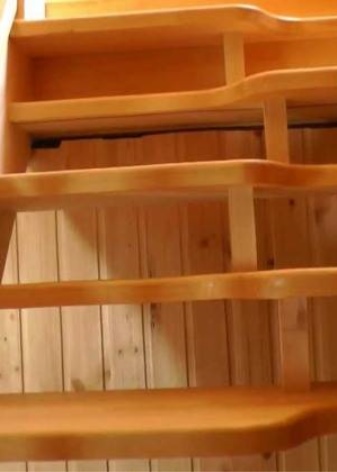

Ступени лестницы «гусиный шаг» характеризуются особой формой: с обеих сторон имеют разную ширину, могут располагаться как на тетивах, так и на косоурах, больцах. Сам же лестничный марш бывает либо прямым, либо поворотным. Устанавливается преимущественно для выхода на второй этаж, мансарду или чердак.

Ступени такой лестницы поочередно сужаются и расширяются, что позволяет уменьшить размеры марша, обеспечив при этом удобство при передвижении. Немного привыкнув, человек легко передвигается по ступеням мелкими шагами, при этом широко расставляя ноги. По этой причине лесенка и получила свое название.

Перемещение по конструкции всегда начинается с одной и той же ноги, поэтому, привыкнув, человеку будет казаться пустяком взобраться наверх или спуститься вниз.

Схема движения по лестнице

Использование такой лестницы дает возможность сэкономить до 70% площади 1-го этажа. При постоянном проживании, сооружение с такими ступенями применяется в качестве вспомогательного. Чаще всего встречается на даче или в небольших коттеджах, предназначенных для непостоянного или сезонного проживания.

Такая лестница впишется даже в самое тесное помещение

Изготавливается лестница преимущественно из дерева, хотя допустимо использовать и другие материалы. Из древесины намного проще выпилить ступени нужной формы и размера, а также закрепить их на основании.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

• Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

• Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

• Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

• Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

• Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Самодельная лестница ничем не уступает готовым модульным решениям

Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

• Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

• Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

• Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

• Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

При использовании дерева ступени и все остальные составляющие перед установкой должны быть обработаны антипиреном и средствами, гарантирующими защиту от влаги и плесени.

Расчет лестницы

По своей конструкции лестница со ступеньками «гусиный шаг» очень уступает по показателям безопасности и удобства перед другими типами сооружений. Однако, правильная проектировка и серьезный индивидуальный подход помогут устранить возможные пробелы и недостатки.

При разработке чертежа важно быть внимательным и учитывать некоторые нюансы, которые могут изменяться, исходя из индивидуальных предпочтений. Речь идет о следующем:

• На начальном этапе расчетов нужно определить высоту, на которой будет находиться конечная часть лестницы по отношению к полу. Благодаря этому значению можно получить количество ступенек и рассчитать их размер.

• Глубина проступи более широкой части должна быть в 2 раза больше ширины узкой части каждой ступени.

• Оптимальной толщиной ступенек считается 20 часть от ширины лестницы.

• Лестничный проем предпочтительно делать не менее 2 м, это поможет исключить возможность ударения головой во время передвижения.

• Рассчитывая угол наклона лестницы не стоит забывать, что по ней будут ходить дети и пожилые люди.

• Пропорции общей ширины лестницы к ширине ступенек высчитываются из расчета 1 к 20.

При расчете материала сразу видно, что количество составных элементов намного меньше, чем требуется на другие типы лестниц.

Расчеты лестницы гусиный шаг нужно проводить особенно тщательно, внимательно делая все замеры. Для этого предпочтительно использовать калькулятор, что позволит получить более точные и правильные данные. Следуя правилам, в конечном итоге получится комфортная лестница с удобными ступенями, а все недочеты будут незначительными.

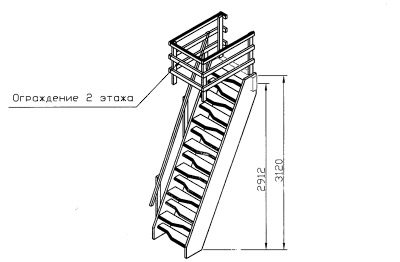

Пример чертежа лестницы с размерами

Самостоятельная сборка

При желании собрать лестницу своими руками, необходимо руководствоваться рекомендациями из пошаговой инструкции:

1. Первым делом, стоит определиться с типом древесины. Для деревянной лестницы преимущественно использовать массив дуба, лиственницы или бука. Такой материал, как сосна, относится к мягким сортам и не предназначен для сильных нагрузок, поэтому этот вариант лучше не использовать.

Используемый материал должен пройти тщательную сушку, иметь ровную поверхность, без сучков и зазоров.

2. На втором этапе следует решить, что станет основой гусиного шага – косоуры или тетивы. Так как пошаговая инструкция рассматривается на примере из практики, для статьи выбран вариант с тетивой. При высоте потолка 3 м используется брус шириной 30 см. Длину нужно рассчитать, используя теорему Пифагора.

Расчет по Теореме Пифагора несложен: L=√(D²+H²)

3. Далее делается разметка тетивы по размещению ступеней. Чтобы избежать возможного травмирования, ступени должны быть строго в горизонтальном положении. Чтобы получить одинаковые несущие, располагать их под ступеньки нужно в том случае, если первая тетива уже размещена и проделаны пазы для ступенек. После этого необходимо скопировать все данные с первой на вторую.

Лестница имеет такое название по причине подражания настоящему гусиному шагу, поэтому ступени «гусиные лапы» чередуются.

4. Приступаем к выполнению пазов в тетиве. Для этого вам понадобится фреза. Чтобы ступени надежно зафиксировались, пазы должны иметь глубину 2,5 см.

5. Теперь дошла очередь до изготовления ступеней. Для этого берется брусок, на который наносятся необходимые разметки. После ступеням придается нужная форма. Для распила удобнее использовать электролобзик. Не забудьте обработать готовые элементы наждачной бумагой.

6. Сборку лестницы лучше выполнять на ровной плоскости, хорошим вариантом станет пол. Первую тетиву следует укладывать вверх пазами, при этом пазы смазываются клеем и в них вставляются ступени. Когда все зафиксировано, наверх конструкции укладывается вторая тетива, таким образом, гусиный шаг практически готов.

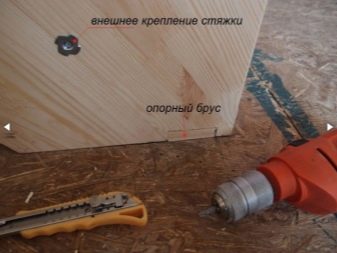

7. С целью повышения устойчивости и прочности конструкции применяются стяжки. Их монтаж осуществляется в 3 или 4 местах тетивы, элементы могут быть деревянными или металлическими.

8. Полностью собранное и готовое к монтажу лестничное сооружение фиксируется на нижнем опорном брусе. Ранее важно проверить, чтобы верхняя часть тетив попадала в подготовленные прорезанные углубления в перекрытии. Закрепление производится с использованием анкерных болтов.

На каждом этапе важно проверять горизонтальность фиксации. С целью повышения безопасности, ступеньки лестницы «гусиный шаг» рекомендуется оборудовать перилами, что обусловлено значительным углом наклона сооружения.

Следуя пошаговой инструкции, можно в короткие сроки сделать прочную и надежную конструкцию. Важно правильно рассчитать все параметры, как указано в содержании статьи, чтобы, поднимаясь или опускаясь, не ощущать дискомфорта. При соблюдении всех условий изготовления, монтажа и эксплуатации, столь оригинальная и непростая модель станет безопасным и удобным элементом на второй этаж, мансарду или чердачное помещение.

Изготовление лестницы на примере мастеров (2 видео)

Варианты готовых решений (40 фото)

пример расчета, чертеж, инструкция по сборке

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При строительстве модульных или небольших каменных домов часто возникает проблема, заключающаяся в недостатке свободной площади. При этом, если внутри комнаты недостаточно места для обустройства лестницы на второй этаж, приходиться заняться поиском альтернативных решений.

В качестве такого решения может выступить лестница, которую называют «гусиный шаг». Конструкции этого типа смотрятся очень аккуратно и могут стать прекрасным дополнением дизайна комнаты. Такое название лестница получила по нескольким причинам – из-за специфичной формы ступенек и потому, что движения человека, поднимающегося или спускающегося по ней, напоминают походку гуся и утки.

Такая конструкция известна еще с десятого века. Её устанавливали в башнях и других зданиях с узкими подъемами. Чаще всего эти лестницы встречаются в старых церквях и монастырях.

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

Общая конструкция лестницы.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

• h-образныме;
• сферические;
• клиновидные.

Ступени лестничного марша расположены симметрично относительно его центральной оси.

Материал для лестницы

Теперь разберемся с тем, из какой древесины делать гусиный шаг и на чем его делать. Для изготовления такой конструкции применяют традиционные материалы:

• древесина;
• стекло;
• металл;
• комбинацию материалов.

Исторически сложилось так, что чаще всего применяют древесину. Она очень хорошо смотрится, легко обрабатывается, а ее стоимость невысока. Для изготовления такой лестницы нет смысла использовать липу или сосну. Это мягкие сорта, не всегда способные выдержать большие нагрузки. Оптимальной древесиной можно считать дуб, бук или лиственницу.

Древесина, которая будет использоваться для строительства лестниц, должна быть высушена и на ней должны отсутствовать сучки. Лестница гусиный шаг из металла собирается быстрее, но для ее сооружения необходимо или обладать навыками сварщика, или же придется приглашать мастера со стороны.

У этой конструкции есть разные оценки. Кто-то их считает компактными и вполне комфортными, а другие высказывают претензии к их эксплуатации. По большей части они состоят в некотором неудобстве использования из-за сложностей, связанных с передвижением по ней и переноса по ней даже не очень габаритных вещей. Но немногие знают то, что при правильном проектировании и качественном выполнении работ все отрицательные стороны лестницы будут сводиться к нулю.

Начиная создавать проект, необходимо учитывать то, что существуют определенные неизменные показатели (о них мы поговорим далее), которыми и следует руководствоваться при определении количества ступенек и их основные размеры.

Плюсы и минусы конструкции

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

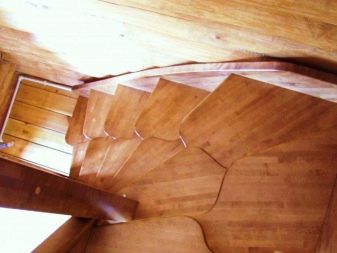

Фото готовой гусиной (утиной) лестницы.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

В каких случаях стоит использовать

Лестницы такого типа имеют небольшие габаритные размеры. Они будут хорошо смотреться в большинстве интерьеров, особенно в небольших домах, где заметен дефицит свободной площади. Дело в том, что при одинаковой длине пролета, сравнивая ее с обыкновенной маршевой лестницей, гусиный шаг занимает в два раза меньше.

Расчет лестницы

Размеры лестницы здесь рассчитывают примерно по такой же схеме, что и традиционные маршевые лестницы. При проведении расчетов целесообразно руководствоваться тем, что размер ступни лежит в пределах:

• Самая широкая часть — 300 мм, узкая — 150 мм. Расстояние между ступенями лежит в диапазоне 150–200 мм.
• При правильно выполненном расчете и изготовлении, такая лестница будет абсолютно безопасной.
• При обустройстве лестницы «Гусиный шаг» с поворотом, целесообразно между маршами оборудовать площадку. Если нет места под площадку, то на повороте надо установить типовые ступени с шириной 270 мм. Их необходимо расположить через каждые 45 градусов.

Необходимо помнить и о том, что при проведении расчета надо руководствоваться требованиям СНиП и другой нормативно–строительной документацией.

Пример расчета.

На основании практической деятельности, была создана расчетная таблица, в которой приведены данные, которые могут послужить основанием для создания лестницы.



Комплектующие: размеры и чертежи

Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.

Вариант конфигурации.

Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.

Также вы можете воспользоваться готовыми чертежами, представленными ниже.

Пошаговая инструкция по сборке и монтажу

Лестницы типа «гусиный шаг» могут иметь разные варианты исполнения. Их можно установить на тетивы, косоуры, больцы. Пошаговая инструкция о том, как собрать лестницу гусиный шаг своими руками, изложена ниже.

На косоуре

Нередко такую лестницу строят на одном косоуре, изготовленном из металла. После установки косоура на нем монтируют каркасы ступеней, которые также выполнены из металла.

Основная нагрузка на такой лестнице приходится на края ступеней, и чем шире ступень, тем, соответственно, больше нагрузка на края. Поэтому необходимо особо тщательно изготовить узел крепления ступеней к косоуру.



Во время монтажа возникают сложности с ее горизонтальным размещением. Для этого ступени надо сначала наживить и, применяя мерительный инструмент, сориентировать их в пространстве. Под мерительным инструментом подразумевается строительный уровень и отвес.

При сооружении лестницы на косоуре, балясины и перила устанавливают непосредственно на ступени. Отличительной чертой лестницы на косоуре является простота ее сборки. Надо учесть и то, что ее характеристики ни в чем не уступают деревянной.

На тетиве

Для изготовления тетивы необходимо приготовить толстые струганные доски. Толщина доски не должна быть менее 60 мм. Ее ширина должна находиться в пределах 300 мм. Угол наклона тетивы должен лежать в диапазоне от 45 до 50 градусов. Длина доски должна соотноситься с междуэтажным расстоянием.

Делая разметку досок, помните о том, что ступени должны располагаться строго горизонтально. Это поможет снизить травмоопасность конструкции.

Перед тем, как приступить к сборке, необходимо положить тетиву вверх пазами на горизонтальную и ровную поверхность. Для повышения надежности, пазы необходимо обработать клеевым составом и в них установить ступени.



Возможно, что они будут входить в пазы с некоторым трудом. В таком случае их необходимо подбить, для чего нельзя пользоваться металлическим молотком, так как можно повредить мягкую древесину. Целесообразно использовать деревянный или резиновый ударный инструмент.



После того, как просохнет клей, можно будет надеть противоположную тетиву.

Видео по теме

Лестница гусиный шаг своими руками (утиные лапки)

В процессе развития строительных технологий было разработано множество уникальных технических решений. Компактные лестницы с гусиным шагом относятся к их числу, на первом фото хорошо различима форма ступеней. Конструкция при всей видимой сложности вполне может быть изготовлена своими руками. Название «шаг гусиный» сооружение получило благодаря необычной конфигурации опорных площадок. Универсальная лестница диктует определенную манеру ходьбы.

Со стороны человек, поднимающийся по ней, напоминает водоплавающую птицу. Для изготовления прямого, а в особенности криволинейного межэтажного перехода своими руками типа «утиный шаг» потребуется составление сложной схемы и тщательная проработка конструкции.

Пролет из благородной древесины покрыт цветным лаком

Виды опорных каркасов лестниц

Для изготовления маршей применяются разные материалы, в перечень которых входят:

• древесина ценных и твердых пород;
• металл: черный, нержавеющая сталь, бронза или сплавы алюминия;
• композиты на основе древесины;
• возможно также использование толстого прочного стекла.

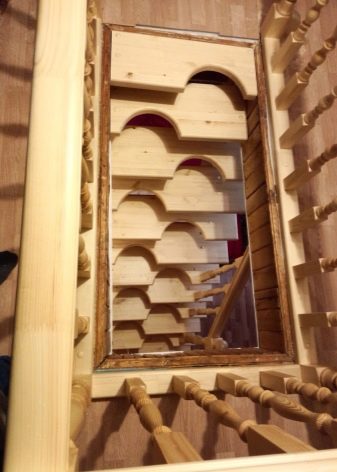

Проступи выполнены в виде утиных лапок

Для изготовления лестниц перечисленные материалы могут комбинироваться между собой. Чертеж несущей конструкции прямого межуровневого перехода составляется вручную или с применением специальных компьютерных программ. Пролеты типа «гусиный или утиный шаг» имеют большую крутизну.

Ступени имеют вырезы, не совпадающие между собой, что позволяет удобно опираться на полную ступню при подъеме и особенно спуске. Чертеж, который приводится в статье, показывает конструкцию, спроектированную и построенную своими руками. Иное название у данного межуровневого перехода – гусиные лапки. Для маршей со сложной криволинейной конфигурацией каркаса оно подходит как нельзя лучше.

Расчет деталей можно произвести в компьютерной программе

Особенности проектирования межэтажных маршей

Для изготовления подобной конструкции своими силами без привлечения специалистов потребуются хорошие навыки выполнения разного рода операций. Самое простое сооружение вида «утиный шаг» представляет собой прямой марш с двумя несущими балками, расположенными по сторонам. К ним закрепляются ступени формой, отдаленно напоминающие гусиные лапки. Необычная их конфигурация позволяет вдвое уменьшить вертикальную проекцию конструкции.

Малогабаритные марши такой модели более сложной формы имеют в своем основании металлический модульный каркас. Для проектирования перехода, заставляющего копировать утиный шаг, потребуется хорошо развитое пространственное воображение.

Лестница такого вида, сделанная своими силами, может быть и полностью винтовой, и менять направление марша на любой угол.

Самостоятельное изготовление лестничного пролета «гусиные лапки»

Небольшая лесенка на даче может быть сделана самостоятельно.

В процессе подготовки мастеру необходимо подобрать наиболее подходящий материал для изготовления деталей сооружения. Оригинальная конструкция преимущественно делается из древесины. Мастеру потребуются инструменты для ее обработки и сам строительный материал. При производстве деталей и узлов для лестницы вида «гусиный, или утиный шаг» необходимо уделять большое внимание точности их форм. Комплектующие из древесины нуждаются в тщательной шлифовке и нанесении защитно-декоративных покрытий. Пролет, изображенный на фото справа, был обработан проникающей грунтовкой с последующим окрашиванием бесцветным лаком. Ступени в межэтажном переходе закреплены к специальным площадкам каркаса модульной лестницы.

Для лестниц с «гусиным шагом» модульной конструкции характерно отсутствие специальных ограждений для лестницы с внутренней стороны. На межэтажных переходах, провоцирующих утиный шаг, и промышленного изготовления, и сделанных своими руками их функцию обычно осуществляет вертикальная опорная труба. Лестницы такого вида одинаково органично вписываются в оформление помещений классического или авангардного стилей.

На представленном видеоролике вы можете хорошо рассмотреть подобную лестничную конструкцию, а в статье — изучить чертеж. Попробуйте создать такую интересную модель и поделитесь с нами успехами.

Загрузка…

фото на второй, расчет утиного, чертежи и отзывы, лапки своими руками, онлайн одномаршевая

Главная отличительная особенность конструкции заключается во внешнем виде ступеней. Но, как основную и сильно загруженную, лестницу Гусиный шаг лучше не выбирать, так как она несколько не комфортна в эксплуатации. Особой популярность пользуются деревянные одномаршевые конструкции. Это связано с положительными характеристиками дерева. Но, при необходимости гармоничного вписывания в интерьер, используют, и металл, и стекло. Металлические или стеклянные лестницы хорошо подходят для современного интерьера, и становятся очень популярным выбором для частного дома.

Популярная лестница Гусиный шаг на второй этаж

Название такая лестница получила за счет того, что во время спуска и поднимания по ней, человек ходит вразвалочку, что напоминает Гусиный шаг. Расположение ступеней такого, что противоположные края каждой скошены. Пользоваться таким видом конструкции можно только одному человеку, поэтому эта лестница является не более, чем эксклюзивным декором. Устанавливать такие конструкции для использования детьми и пенсионерами очень опасно.

Характеристики:

1. Угол наклона различается, но очень популярен от 45 градусов до 70.
2. Высота шага составляет 25 см.
3. Глубина шага 20 см.

По таким параметрам видно, что лестница очень компактна. Эти параметры считаются стандартными.

Шагать по этой лестнице необходимо с особой внимательность и осторожностью. Подъем по этому виду конструкции считается значительно легче, чем спуск.

Расчет лестницы Гусиный шаг

Основными минусами лестницы Гусиный шаг являются небезопасность и неудобность. Но, при правильной проектировке с индивидуальным подходом, можно устранить все возможные недочеты и не удобства. Строя чертеж, необходимо помнить о некоторых нюансах, но некоторые будут изменяться, в зависимости от типа.

А именно:

1. Начинаются все расчеты с определения, на какой высоте от пола будет располагаться конечная часть лестницы. Это значение даст толчок к определению количества ступеней, и какого они будут размера.
2. Расчет материала покажет, что его необходимо значительно меньше, чем на другие виды лестниц. Его можно сделать онлайн.
3. Чтобы не было такой неприятности, как удара головой во время подъема или спуска, то параметры лестничного проема необходимо выбирать около 2‑х метров.
4. Соотношение общей ширины лестницы к ширине ступеней считается из расчета 1 к 20.

При работе с формулами и расчетами, используйте калькулятор. Готовые формулы и расчеты очень легко найти в справочниках по строительству в ГОСТах и СаНПиНах.

Вам также может быть интересна публикация о качественных и недорогих лестницах на второй этаж для дачи: https://homeli.ru/remont-i-otdelka/lestnitsy/nedorogie-lestnitsy-na-vtoroj-etazh-dlya-dachi.

Нюансы лестницы Утиный шаг

В загородном доме более, чем в один этаж, возможно рациональное использование лестницы Гусиный шаг. Можно соорудить большую лестницу, а можно использовать ее небольшую копию – Утиный шаг. Многим мужчинам хочется самостоятельно сделать лестницу в доме. С развитием современных технологий, это более, чем реально.

Перед началом монтажа, учтите нюансы:

1. Изучите все преимущества и недостатки данного вида конструкции, и определите, в каком конкретном помещении лестница будет отлично выполнять свои функции.
2. Если выбрана модель винтовой лестницы, то у такой конструкции необходимо установить надежный центральный стержень-опору.
3. Лестницу рекомендуется ставить посередине комнаты.
4. Отделка лестницы должна завораживать и привлекать внимание, поэтому стоит отметить, что соединение межэтажного пространства это не основная функция лестниц Утиный шаг. Выбирают такие модели, как правило, для украшения интерьера.

Места такая винтовая лестница будет занимать совсем мало, поэтому в небольших домах этот вариант окажется самым оптимальным.

Металлическая винтовая лестница украсит ваш дом очень эффектно. Такую лестницу стоит поместить в центре помещения, а не прятать ее в угол.

Более подробно о металлических лестницах — винтовых и не только, читайте нашу публикацию: https://homeli.ru/remont-i-otdelka/lestnitsy/metallicheskie-lestnitsy.

Лестница Гусиный шаг делится на несколько видов. Лестница с симметричными ступенями характеризуется, тем что половинки расположены по отношению к друг другу таким образом, что конец половинки на одной ступени, это начало половинки на ступени выше. Иногда ступени делают в форме бабочек, такой вид называют мотыльковым. Чаще используют ступени, похожие на утиные лапки. При выборе конкретной модели, проведите внимательно все подготовительные расчеты и чертежи. Рассчитайте количество материала, и спрогнозируйте возможные недостатки в будущем.

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Ступени лестницы могут быть различной формы, расчет параметров необходимо проводить с учетом всех внешних факторов. Стяжка элементов необходима только для конструкции на косоурах, таким образом, все деревянные элементы будут надежно закреплены.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Также Вас может заинтересовать следующая наша публикация: все об удобных лестницах на второй этаж частного дома https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-na-vtoroj-etazh-v-chastnom-dome.

Отзывы о лестнице Гусиный шаг

Мало, кто знаком с таким видом лестниц и мало, кто вписал их в интерьер своего дома, поэтому перед тем, как устанавливать ее у себя, стоит послушать мнение людей, которые не только произвели монтаж этой лестницы, но и эксплуатируют ее каждый день.

«Лестница очень гармонично выглядит, все обращают на нее внимание, но возникла проблема сильно скользкой поверхности ступеней. Решили очень просто, купив в строительном магазине специальные прорезиненные прокладки. Больше минусов не заметили». Петр, Анапа.

«Опасность лестницы, на мой взгляд, сильно преувеличили. Спокойный спуск и подъем не заставят вас волноваться на этой лестнице. А аккуратность не повредит во всех областях жизни». Мария, Адлер.

«Гости всегда спрашивают, почему такая интересная лестница. А я рассказываю про средневековье. Уж там то не было, ни накладок, ни удобных перил и прочих удобств, однако, такая лестница была в каждом доме. Поэтому смело устанавливайте, это не только удобно, но и будет чем хвастать». Сергей, Сочи.

Лестница Гусиный шаг своими руками (видео)

Основным преимуществом лестницы Гусиный шаг является ее компактность. На небольшой площади и с минимальным уклоном подобная конструкция позволяет создать удобную лестницу для подъема. Для изготовления такой лестницы используется стекло или металл, но для домашних целей лучше выбрать дерево.

Подробно: лестница Гусиный шаг (фото примеров)

Лестница гусиные лапки: выбор конструкции

Для небольших помещений, где невозможна установка стандартных лестничных конструкций, отличным вариантом станет компактная лестница «гусиные лапки». Кроме решения эргономической проблемы в доме, она также будет оригинальным украшением всего интерьера, благодаря своему необычному внешнему виду.

Готовое сооружение

Содержание статьи

Принцип конструкции

Очень интересное дизайнерское решение вопроса экономии пространства в доме – лестница с конструкцией ступеней «гусиный шаг». Принцип ее заключается в шахматном чередовании ступенек, которые имеют узкую и широкую части. При подъеме или спуске опора приходится именно на широкую часть элемента.

Схема движения

Основной целью установки данной конструкции является обеспечение полноценного подъема на верхний этаж, особенно если проем в перекрытии очень маленький. Она будет намного удобнее многих других вариантов.

Они подойдут в качестве:

• дополнительной системы подъема на второй этаж дома;
• подъема на мансарду или чердачное помещение;
• вспомогательного типа для библиотеки;
• для спуска в подвальное помещение;
•  для подъема на кровать-чердак.

Однако, в силу некоторых особенностей конструкции, такой вид лучше использовать как дополнительный в доме.

Особенности

Особенностями  можно назвать:

• Небольшую ширину марша – двигаться может только один человек.
• Большой угол наклона конструкции – в целях экономии площади  можно устанавливать практически вертикально.
• Нестандартные ступени – именно из-за формы ступеней, которая задает схему движения, конструкции было дано такое название.
• Особый способ подъема и спуска – для удобства передвижения надо приобрести навыки.

Угол наклона  может составлять от 45о и больше.

Достоинства

Среди основных достоинств:

• Значительная экономия площади помещения – обеспечивается компактностью и возможностью установки ее под большим наклоном.
• Простота монтажа и изготовления – собирается своими руками достаточно легко и быстро.
• Количество материалов, необходимых для изготовления такой конструкции гораздо меньше, чем для других вариантов изделий.
• Цена на гот достаточно невысокая.

Основные недостатки

Недостатками являются относительная небезопасность и неудобство в подъеме по ней крупногабаритных вещей.

Совет: чтобы повысить безопасность, поверхность скользких ступеней можно застелить противоскользящими ковриками или приклеить специальные антискользящие накладки.

Противоскользящие коврики на ступени

Для большего удобства и безопасности передвижения, конструкцию рекомендуется оснастить системой ограждения.

Материалы для изготовления

Выпускаются различные варианты из нескольких видов материалов:

• Дерево – лучше всего для такой конструкции подойдут породы твердого дерева: дуб или бук. Более дешевыми вариантами являются сосна и ель.

• Металл – обычно применяется крашеная профильная сталь.

• Стекло – полностью стеклянной конструкцию сделать невозможно. Но в комбинации с металлом или деревом она получается надежной и оригинальной.

Применение стекла

• Комбинированные варианты материалов – обычно комбинируются опора из металла и ступеньки, выполненные из дерева. Возможен также вариант стеклянных ступеней с металлической опорой. Достаточно оригинально будет смотреться конструкция с деревянной опорой и металлическими ступенями.

Основные элементы

Сооружение состоит из несущей опоры и, расположенных на ней, ступеней. Иногда в эту систему включают перила или поручни, а также балясины. Достаточно часто они выполняются без подступенков. Для укрепления конструкции могут применяться деревянные или металлические стяжки марша.

Виды опорных конструкций

Существует несколько основных видов опоры для конструкции.

Различные варианты

Наиболее распространены опоры:

• Тетивы – ступени фиксируются в специальных пазах опоры. В основном это маршевые виды. Чтобы обеспечить долгую и надежную эксплуатацию деревянного марша, при его изготовлении, кроме обычных креплений, применяются дополнительные горизонтальные стяжки конструкции. Лучше всего их делать из металлических элементов.

Одномаршевый тип

• Одиночная центральная опора, как правило, выполняется из металла. Ступеньки могут быть деревянные или металлические.

На центральной опоре

• На косоурах – ступени опираются сверху на балки косоура.

Компактный вариант

• На больцах – не часто встречающийся тип.

Стеклянный тип

• Модульная система – конструкция собирается из отдельных элементов. Опора каждого вышестоящего модуля осуществляется на нижестоящий.



Ступеньки

Отличительной особенностью можно назвать форму ступенек. Они могут быть:

• Квадратными;
• Прямоугольными;
• Треугольными;
• Г-образными;
• В форме трапеции.

Любая их этих форм должна иметь размеры, обеспечивающие безопасный и удобный спуск-подъем по лестнице.

Ограждение

Для повышения безопасности передвижения часто устраиваются поручни или перила. В случае расположения около стены, достаточно ее ограждения с одной стороны.

Система ограждения может изготавливаться из:

• Дерева;
• Профилированной стали;
• Нержавейки;
• Алюминия.

Наиболее распространенным вариантом является деревянные перила и балясины.

Калькулятор расчета конструкции

Расчет  — калькулятор вычисления длины достаточно прост:

• Необходимо замерить расстояние от уровня пола этажа установки до уровня пола верхнего этажа – это будет величина высоты подъема Н.
• Далее надо определиться с углом наклона конструкции. Данный параметр будет зависеть от наличия свободной площади на нижнем этаже. Чем компактнее предполагаемая лестница, тем под большим углом ее придется устанавливать. Расстояние от нижнего края конструкции до проекции на пол верхнего края – величина Е. Если сооружение монтируется к стене, то данная величина будет равна расстоянию от стены до края .
• Общая длина лестничной конструкции L рассчитывается по формуле: L2 = Н2 + Е2.
• Зная общую длину и высоту достаточно просто подобрать размеры и количество ступеней для изделия.

Важно! Ступеньки должны быть строго горизонтального расположения. Это повысит безопасность всей конструкции и позволит избежать возможных травм.

Данный тип является удобным для размещения их на небольших площадях в доме или квартире. При соблюдении всех требований по размерам элементов конструкции, она будет достаточно безопасна и удобна в использовании.

Как устраивается лестница «гусиный шаг» своими руками – пошаговая инструкция, подробно рассказывает видео в этой статье.
