Сопротивление теплопередаче стеклопакетов
Таблица энергоэффективности стеклопакетов. Сопротивление теплопередаче (также теплопроводность) основных видов стеклопакетов.
Предлагаем вашему вниманию список основных (наиболее востребованных стеклопакетов) Ниже приведена таблица, где идёт формула стеклопакета и краткое описание. Более подробные сведения вы можете получить кликнут на формулу стеклопакета. Таким образом вы перейдёте на станицу с подробными описанием каждого из стеклопакетов.
Формулы данных стеклопакетов применимы для любых оконных систем. Для систем пластиковых окон, для систем алюминиевых окон, и также для современных деревянных окон из клееного бруса.
После таблицы есть справочная информация по терминам.
Таблица энергоэффективности стеклопакетов
Список стеклопакетов является кликабельным.
Вы можете нажать на формулу любого из стеклопакетов, чтобы перейти в персональную карточку стеклопакета с его подробным описанием.
4i-16Ar-4-14Ar-4Zero
4i-16Ar-4-16Ar-4Zero
4i-18Ar-4-20Ar-4Zero
4i-20Ar-4-20Ar-4Zero
Рассчитайте стоимость окон онлайн
Пока изучаете стеклопакеты — рассчитайте стоимость ваших окон
Калькулятор окон
Сравнение тепловых характеристик стеклопакетов с аргоном и без аргона
Важно понимать сколько тепла добавит к вашему стеклопакету наличие аргона в его камерах
Каждая формула стеклопакета имеет свою стоимость за квадратной метр. Нажмите кнопку, чтобы посмотреть прайс-лист на стеклопакеты
| Узнать стоимость |
Дополнительные материалы для изучения
Читайте и изучайте другие аспекты качественных окон и оконных технологий
Приведённый коэффициент сопротивления теплопередаче
Тёплая пластиковая дистанционная рамка
Как выбрать пластиковые окна?
Монтаж окон в КЕРАМОБЛОК
Монтаж окон в ГАЗОБЕТОН
Тёплый монтаж металлопластиковых окон
Дистанционная рамка
Какой профиль самый лучший для окон?
Звукоизоляционные стеклопакеты
Взломостойкие стеклопакеты
Пора рассчитать тепловые характеристики ваших окон?
Оставьте заявку на обратный звонок или напишите нам через любой мессенджер и расскажите о Вашей задаче.
| Оставить заявку |
Список терминов, который может вам пригодится
вОЗМОЖНО вам пригодится знание нижеуказанных терминов для изучения свойств и ХАРАКТЕРИСТИК стеклопакетов.
Аргон — инертный газ
Что такое Аргон? Для чего аргон нужен в стеклопакетах.
Дистанционная рамка
Что такое Дистанционная рамка для стеклопакетов в современных пластиковых и алюминиевых?
Молекулярное сито
Что такое Молекулярное сито в стеклопакетах в современных пластиковых окнах и алюминиевых окнах?
Коэффициент теплопроводности
Что такое Коэффициент теплопроводности для пластиковых окон?
Коэффициент сопротивления теплопередаче
Что такое расширительный профиль для пластиковых окон?
И-стекло (i-стекло, энергосберегающее стекло, низкоэмиссионное стекло)
Что такое И-стекло (i-стекло, энергосберегающее стекло, низкоэмиссионное стекло) для пластиковых окон?
Формула стеклопакета
Что такое Формула стеклопакета? Как правильно читать формулу стеклопакета.
Какие отличия в формулах стеклопакетов.
Приведённый коэффициент сопротивления теплопередаче
Что такое расширительный профиль для пластиковых окон?
Читайте также другие статьи.
ЗНАКОМЬТЕСЬ С ПУБЛИКАЦИЯМИ НАШИХ ЭКСПЕРТОВ
Sunday, February 3
Формула стеклопакета
Что такое Формула стеклопакета? Как правильно читать формулу стеклопакета. Какие отличия в формулах стеклопакетов.
Friday, January 25
Профильная система
Что такое Профильная системаь для пластиковых окон?
Friday, January 25
И-стекло (i-стекло, энергосберегающее стекло, низкоэмиссионное стекло)
Что такое И-стекло (i-стекло, энергосберегающее стекло, низкоэмиссионное стекло) для пластиковых окон?
Wednesday, July 18
Тёплый монтаж металлопластиковых окон
Для чего нужен Тёплый монтаж окон, как правильно его выполнить и какие подводные камни следует обходить при выполнении работ.
Сравнение характеристик стеклопакетов разных видов.
Поможем выбрать!Если раньше в промежуток между двумя стеклами закладывалась вата, чтобы не только препятствовать сквозняку, но и поглощать лишнюю влагу, то сегодня на смену старым деревянным окнам пришли новые из самых разнообразных материалов – древесины, алюминия или пластика. Стекла по-прежнему остаются основным фактором, влияющим на свойства окна. Однако сегодня на смену обычным стеклам пришли стеклопакеты с целым набором дополнительных опций. Предлагаем изучить описание стеклопакетов и определить, какой из них подойдет именно для окон Вашего жилища.
От чего зависят характеристики стеклопакетов

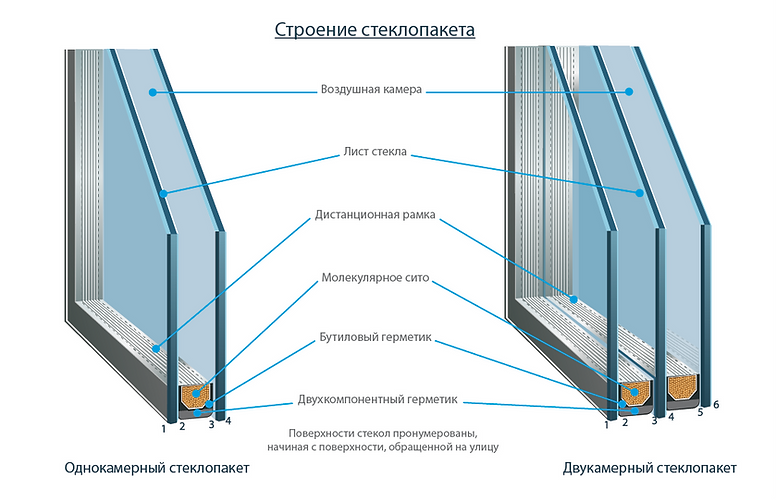

Технические характеристики различных видов стеклопакетов напрямую зависят от своей конструкции. Стеклопакет состоит из стекла, и не из одного, а, как минимум, из двух. Эти стекла разделены промежутком – камерой, которая может быть заполнена инертным газом или сухим воздухом. Такое строение имеет однокамерный стеклопакет. Двухкамерный стеклопакет имеет три стекла и две камеры.
Теплотехнические характеристики стеклопакетов двухкамерных выше, чем однокамерных. Существуют также трехкамерные стеклопакеты, однако они используются при остеклении домов, расположенных на территориях, характеризующихся крайне морозными зимами.
Для среднерусской полосы оптимальным вариантом будет двухкамерный стеклопакет, который обладает отличными теплотехническими и звукозащитными характеристиками.
Также стеклопакеты могут обладать дополнительными опциями которые значительно повышают эксплуатационные характеристики окна.Так, например, энергосберегающий стеклопакет обладает повышенными показателями по теплосбережению, а мультифункциональный, помимо этого, еще и сохранит прохладу летом, отражая часть солнечной энергии.
Простой алгоритм выбора стеклопакета:
|
В видео слева рассказывается о том как зависят характеристики стеклопакетов от его конструкции и дополнительных опций, которыми они могут обладать. |

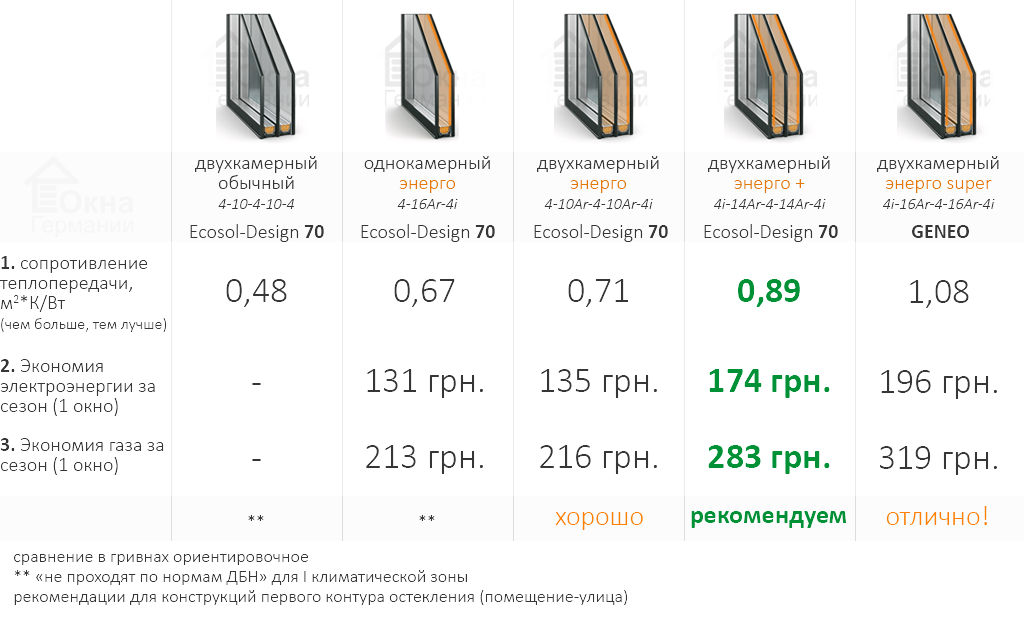

Сравнение технических характеристик различных стеклопакетов
| Однокамерный | Двухкамерный | Энерго- сберегающий | Мульти- функциональный | Шумозащитный | Триплекс |
| Формула стеклопакета | |||||
| 4-16-4 | 4-10-4-10-4 | 4-10-4-10-4i | 4Mf-10-4-10-4 | 6-8-4-10-4 | 4.1.4-8-4-8-4 |
| Коэффициент сопротивления теплопередаче, м2°С/Вт | |||||
| 0,32 | 0,47 | 0,64 | 0,55 | 0,48 | 0,54 |
| Звукоизоляция, дБ | |||||
| 24 | 29 | 29 | 29 | 36 | 42 |
| Коэффициент направленного пропускания | |||||
| 0,83 | 0,77 | 0,68 | 0,68 | 0,72 | 0,69 |
Описание стеклопакетов различных типов
Сегодня можно не только выбрать одно- или двухкамерный стеклопакет, но и стеклопакет, обладающий дополнительными свойствами.
Стандартная формула 24-милиметрового однокамерного стеклопакета представляет собой два 4-миллиметровых стекла с промежутком между ними в 16 миллиметров. Однако могут использоваться и стекла большей толщины, а промежуток между ними может быть меньше. Так, для двухкамерного 32-миллиметрового стеклопакета характерно наличие трех 4-миллиметровых стекол с 10-миллиметровыми промежутками между ними.
Энергосберегающие стеклопакеты
|
Энергоэффективные стеклопакеты подразделяются на мультифункциональные и энергосберегающие. Энергосберегающие, как правило, двухкамерные стеклопакеты в качестве одного из стекол имеют низкоэмиссионное стекло со специальным напылением, отражающим тепловые лучи. Напыление может быть как твердым (k-стекло), так и мягким (i-стекло). В этом случае формула стеклопакета, например, с i-стеклом, выглядит так 4-10-4-10-4i (для двухкамерного) или 4-16-4i (для однокамерного). |
Мультифункциональные стеклопакетыМультифункциональные стеклопакеты имеют технические характеристики, благодаря которым не только помогут сэкономить на обогреве помещения зимой, но и защитят его от перегрева летом, отражая тепло солнечных лучей. |
В случае применения мультифункционального стеклопакета в формуле вместо «i» появляется обозначение «MF». Данные стекла, как правило, устанавливаются при остеклении южной или юго-западной сторон дома.Шумозащитные стеклопакеты
Шумозащитные стеклопакеты – это двухкамерные стеклопакеты, при изготовлении которых используются стекла различной толщины, размещенные на разном расстоянии. Наиболее характерная в данном случае формула 32-милиметрового двухкамерного шумозащитного стеклопакета представляет собой наружное 6-миллиметрове стекло и два 4-миллиметровых. При этом расстояние между 6-ти и 4-х миллиметровыми стеклами будет 8 миллиметров, а между двумя 4-миллиметровыми – 10. Для усиления шумозащитных характеристик такого стеклопакета камеры могут быть заполнены инертным газом. Такие характеристики стеклопакетов делают их идеальными для домов, расположенных в местах с повышенным шумом. |
Противоударные стеклопакетыПротивоударные стеклопакеты выдерживают значительные удары, а при существенных повреждениях не образовывают травмоопасных осколков. Такие стеклопакеты устанавливаются в загородных коттеджах, а также на первых и последних этажах многоквартирных домов. В случае если в качестве противоударного стеклопакета использованы стеклопакеты триплекс, характеристики которых описывает формула со значением 3.1.3. или 4.1.4 – это значит, что два стекла по три или четыре миллиметра склеены посредством одномиллиметровой пленки. В случае применения закаленного стекла используется обозначение Зак (или З). |
Обратившись в компанию plasokna Вы можете заказать оконные или дверные конструкции с любым из перечисленных стеклопакетов. Связавшись с менеджерами колл-центра телефону 7 (495) 268-07-42 можно получить консультацию и рассчитать стоимость вашего изделия.
Свойства стеклопакетов » Двойное остекление
Типы стекла
Прозрачное
Обычное повседневное стекло. Стекло производится путем плавления песка, кальцинированной соды, доломита и известняка, в результате чего получается непрерывное стекло шириной до 3660 мм. Он вытекает из печи и «плавает» над слоем расплавленного олова. Затем его осторожно охлаждают для отжига стекла — процесса, который изменяет внутренние напряжения, позволяя его резать, и максимизирует его потенциальную механическую стойкость. Процесс флоат-стекла известен своей плоскостностью и оптической прозрачностью. Он доступен в прозрачном, тонированном, закаленном исполнении и с покрытием Low E.
Ламинированное
2 куска стекла, соединенные между собой прослойкой из пластика или смолы. Многослойное стекло — это тип безопасного стекла, которое склеивается при разрушении. В случае поломки он удерживается на месте промежуточным слоем, обычно из поливинилбутираля (ПВБ), между двумя или более слоями стекла.
Промежуточный слой удерживает слои стекла склеенными даже при разрушении, а его высокая прочность предотвращает раскалывание стекла на крупные острые осколки. Это приводит к характерному растрескиванию в виде паутины, когда удара недостаточно, чтобы полностью пробить стекло. Эта важная характеристика разрушения значительно снижает вероятность серьезной травмы, что позволяет квалифицировать многослойное стекло как безопасное стекло класса А в соответствии с австралийскими стандартами.
Поглощает 99% ультрафиолетовых (УФ) лучей, тем самым помогает защитить вашу мебель от выцветания. Шум Управляйте слоем посередине двух стеклянных стекол, который глушит звук — отлично блокирует движение, собак, самолеты, поезда и т. д.
Повышение безопасности, через него труднее проникнуть из-за его прочности. Подвергаясь человеческому или другому воздействию, связь между стеклом и промежуточным слоем прилипает к любым осколкам осколков, сохраняя целостность стекла и сопротивляясь проникновению.
Закаленное стекло
Закаленное или закаленное стекло представляет собой тип безопасного стекла, подвергнутого контролируемой термической или химической обработке для повышения его прочности по сравнению с обычным стеклом. Закалка создает сбалансированные внутренние напряжения, которые заставляют стекло при разрушении рассыпаться на мелкие зернистые куски, а не на зазубренные осколки. Гранулированные куски с меньшей вероятностью могут причинить травму. Полностью закаленное стекло в четыре-пять раз прочнее обычного стекла и используется в областях, определенных стандартами безопасности AS.
Тонированное стекло
На рынке представлено множество типов оконной тонировки для широкого спектра применений: от защиты от солнечного тепла до защиты от ультрафиолета, от обеспечения конфиденциальности до безопасности, от декоративных применений до сохранения тепла.
Тонированное стекло может быть закалено, ламинировано или встроено в стеклопакет. При определенных условиях освещения может наблюдаться небольшая степень помутнения.
Low E (низкий коэффициент излучения). Низкий E увеличивает изолирующий эффект, потери тепла = энергосбережение. При изготовлении применяется процесс для улучшения изоляции при изготовлении стеклопакета. Стекло Low E обозначает стекло с низким коэффициентом излучения. Это стекло отличается от обычного прозрачного стекла тем, что одна сторона стекла имеет специальное металлическое покрытие, технически известное как низкоэмиссионное или низкоэмиссионное покрытие.
Стекло Low E — это тип изоляционного стекла, которое повышает энергоэффективность окон за счет уменьшения передачи тепла или холода через стекло. Это означает, что зимой в вашем доме будет теплее, а летом прохладнее. Поскольку энергосбережение становится все более и более важным в нашей повседневной жизни, использование стекла Low E в наших домах скоро станет стандартом, которому мы все должны соответствовать.
Блоки, заполненные аргоном
Аргон — инертный газ. Это не вредно. Аргон герметизируется внутри устройства во время изготовления, что повышает изоляционные свойства устройства.
Газ аргон плотнее воздуха и действует как больший барьер для потери и поглощения тепла в доме с увеличением тепловых характеристик до 15%. Мы предлагаем наилучшие цены и услуги по установке в Канберре, Сиднее и Мельбурне, независимо от того, являетесь ли вы домовладельцем, строителем, торговцем или ремонтником.
Тепловые свойства стеклопакетов
ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ СТЕКЛА
Независимо от того, падает прямое солнце на окно или нет, тепло все равно льется через обычное оконное стекло. Тепло может распространяться тремя способами:
- Лучистое тепло ощущается под прямыми солнечными лучами
- Конвекция – это передача тепла потоком воздуха (например, либо «естественная» конвекция – теплый воздух поднимается вверх, либо «вынужденная» конвекция – ветерок через окно, оба этих действия могут привести к сквозняку через окно
- Теплопроводность — это тепло, проходящее через объект (т. е. тепло проходит через алюминиевый или стальной каркас легче, чем через деревянный или ПВХ-корпус)
U – Значение
Значение U – единица измерения – ватты на м2 на градус Цельсия (Вт/м2°C) и является мерой скорости притока или потери тепла через остекление из-за различий в окружающей среде между наружным и внутренним воздухом.
U представляет собой передачу тепла через окно независимо от прямого солнечного света. Например, в ночное время через закрытое окно по-прежнему поступает тепло. Значение U характерно для окон и стекла и является обратным обычно используемому значению R, которое используется для изоляционных свойств стен и других строительных материалов. По этой причине, чем ниже значение U, тем лучше характеристики изоляции. Значение U важно для измерения теплопередачи как внутри, так и снаружи окна. Чем большей теплопередаче может противостоять окно, тем лучше оно является изолятором. Он может либо не допустить поступления тепла в жаркий летний день, либо остановить отвод тепла холодным зимним вечером
Коэффициент усиления солнечного тепла (SHGC)
SHGC (Коэффициент солнечного тепла) – доля общего солнечного излучения, которое проходит через стекло при нормальном падении. Он включает в себя прямое пропускание солнечной энергии и часть поглощения солнечной энергии, рассеянную внутрь за счет излучения и конвекции.
Чем меньше число, тем лучше солнечная производительность.
Дробь, используемая для обозначения количества лучистого тепла, которое может проходить через окно. На этот коэффициент в значительной степени влияют прямые солнечные лучи, которые представляют собой лучистое тепло. Чем ниже SHGC, тем лучше материал будет останавливать попадание солнечного тепла в здание через окно. Низкий SHGC похож на очень эффективную тень над окном, за исключением того, что обзор будет менее ограниченным. В летнее время важно, чтобы это число было как можно меньше, так как мы пытаемся свести к минимуму нежелательный приток солнечного тепла. В зимнем климате мы стараемся поддерживать это число как можно выше, так как важно впускать солнечное тепло, но не выпускать его наружу.
Сводка:
Зима
Зимой идеальная ситуация — впустить как можно больше солнечного тепла, а затем удерживать его внутри, чтобы поддерживать комфортную атмосферу в вашем доме или офисе. Это также значительно снизит затраты на отопление и напрямую связано с экономией денежных средств.
Идеальное окно для зимы должно иметь высокий показатель SHGC, чтобы впустить солнечное тепло, и низкое значение U, чтобы предотвратить утечку тепла. Для зимнего климата лучше подходят прозрачные окна без затемняющих пленок.
Лето
Летом идеальной ситуацией является минимизация поступления тепла снаружи и предотвращение выхода холодного воздуха из помещения через окно. Это сделает ваш дом более комфортным и снизит затраты на кондиционирование воздуха. Идеальное окно для лета или для большого окна, выходящего на запад, будет иметь низкий SHGC, чтобы ограничить тепло от прямых солнечных лучей, а также низкое значение U, чтобы предотвратить проникновение тепла из наружного воздуха. окно и согревает прохладный кондиционированный воздух внутри. Лучше иметь затеняющую пленку на первом (внешнем) стекле, чтобы ограничить тепло, попадающее в стеклопакет.
| Стекло | Толщина | У | ШГК | Снижение теплопередачи | Уменьшение теплового излучения |
| Прозрачный | Стекло 3 мм | 5,9 | 0,86 | Н/Д | Н/Д |
| Прозрачный | 12. 04.4 | 2,7 | 0,85 | 54,24% | 1% |
| Бронза | 12.04.4 | 2,7 | 0,58 | 54,24% | 32% |
| Lowe E-Clear | 12.04.4 | 2.1 | 0,55 | 64,41% | 36% |
| Lowe E-бронза | 12.04.4 | 2.1 | 0,43 | 64,40% | 50% |
Уменьшение размеров по сравнению с флоат-стеклом толщиной 3 мм
Использование аргона вместо воздуха может обеспечить дополнительное улучшение на 3 %
Подробная информация о тепловых свойствах стекла
Данные о характеристиках стекла — энергия
Двойное остекление, низкоэмиссионное стекло с высоким коэффициентом солнечного усиления
На этом рисунке показаны характеристики типичного окна с двойным остеклением из низкоэмиссионного стекла с высоким коэффициентом солнечного усиления и наполнением аргоном.
Эти окна предназначены для уменьшения потерь тепла, но пропускают солнечный свет. Изделия из низкоэмиссионного стекла с высоким коэффициентом солнечного усиления лучше всего подходят для зданий, расположенных в климате с преобладанием отопления, и являются продуктом выбора для проектов пассивного солнечного проектирования.
Свойства центра стекла
Примечание. Эти значения относятся только к центру стекла. Их следует использовать только для сравнения эффекта различных типов остекления, а не для сравнения всей оконной продукции. Выбор фрейма может существенно повлиять на производительность. Эти значения представляют двойное остекление с воздушным зазором 1/2 дюйма.
Whole Window Properties – двойное остекление, низкоэмиссионное стекло с высоким коэффициентом солнечного усиления
Двойное остекление, низкоэмиссионное стекло со средним коэффициентом солнечного усиления
На этом рисунке показаны характеристики типичного окна с двойным остеклением из низкоэмиссионного стекла со средним коэффициентом солнечного усиления и наполнением аргоном.
Эти окна часто называют спектрально-селективным низкоэмиссионным стеклом из-за их способности уменьшать приток солнечного тепла, сохраняя при этом высокий коэффициент пропускания видимого света. Такие покрытия снижают потери тепла и пропускают меньше солнечного света, что делает их подходящими для климатических условий как с обогревом, так и с охлаждением
Низкоэмиссионное стекло со средним коэффициентом солнечного усиления часто изготавливается с напылением низкоэмиссионных покрытий, хотя также доступно пиролитическое низкоэмиссионное стекло со средним коэффициентом солнечного усиления.
Свойства центра стекла
Примечание. Эти значения относятся только к центру стекла. Их следует использовать только для сравнения эффекта различных типов остекления, а не для сравнения всей оконной продукции. Выбор фрейма может существенно повлиять на производительность. Эти значения представляют двойное остекление с воздушным зазором 1/2 дюйма.
Свойства всего окна – двойное остекление, низкоэмиссионное стекло со средним коэффициентом солнечного усиления
Двойное остекление, низкоэмиссионное стекло с низким коэффициентом солнечного усиления
На этом рисунке показаны характеристики типичного окна с двойным остеклением из низкоэмиссионного стекла с низким коэффициентом солнечного усиления и наполнением аргоном.
Как и низкоэмиссионное стекло с умеренным коэффициентом солнечного усиления, эти окна часто называют спектрально-селективным низкоэмиссионным стеклом из-за их способности уменьшать приток солнечного тепла, сохраняя при этом высокий коэффициент пропускания видимого света. По сравнению с большинством тонированных и отражающих стекол, это низкоэмиссионное стекло обеспечивает более высокий уровень пропускания видимого света при заданном снижении солнечного тепла. Также были разработаны варианты низкоэмиссионных покрытий с низким коэффициентом солнечного усиления, которые могут казаться слегка окрашенными. Этот тип низкоэмиссионного продукта снижает теплопотери зимой и существенно снижает приток солнечного тепла как зимой, так и летом. Таким образом, низкоэмиссионное остекление с низким коэффициентом солнечного усиления идеально подходит для зданий, расположенных в климате с преобладанием охлаждения.
Низкоэмиссионное стекло с низким коэффициентом солнечного усиления обычно изготавливается с напылением низкоэмиссионных покрытий, состоящих из двух или трех слоев серебра (также называемых двойным серебряным или тройным серебряным низкоэмиссионным покрытием).
