Теплый пленочный пол под линолеум – инструкция, как уложить правильно

Содержание:

1. Можно ли класть линолеум на теплый пол
2. Какой пленочный пол выбрать под линолеум
3. Выбор линолеума
4. Подготовка напольного покрытия, расчет материалов и комплектующих
5. Составление схемы укладки
6. Пошаговая инструкция укладки теплого пола под линолеум
7. Тестируем функциональность нагрева пола
8. Укладка линолеума
9. Вывод
10. Видео инструкции

Инфракрасный теплый пол, уложенный под линолеум или другое половое покрытие – является распространенным способом обогрева помещений различного назначения, для тех, кто следит за трендом в системе отопления.

Этот синтетический пленочный материал давно применяется как половое покрытие. Чаще всего им закрывают пол на кухнях, в прихожих. Главные достоинства – дешевизна и простота работ. Чтобы настелить его на пол, не требуется большого опыта. Дополнительное преимущество – такой пол легко мыть, он не пропускает воду.

Раньше в качестве финишного покрытия для теплого пола использовали ламинат или кафельную плитку. Но развитие технологий позволило изготовить линолеум, который превосходно справляется с поставленной задачей. Важно знать что, не каждый линолеум подойдет для этих целей, а какой нужно выбрать вы узнаете из данной статьи — существуют специальные виды линолеума подходящие именно для теплого пола.

Надо так же учитывать, какая именно система теплых полов взаимодействует с линолеумом. Тут есть свои особенности, при тщательном соблюдении которых и теплый пол, и линолеум, прослужит долго и без нареканий.

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Смотрите это видео на YouTube

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

• Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

• Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

• Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

• Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

• Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

• Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Подготовка напольного покрытия, расчет материалов и комплектующих

Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.

Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.

Сначала требуется рассчитать количество необходимого материала.

Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.

Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.

Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.

Монтаж теплого пола Caleo под ламинат и линолеум

Смотрите это видео на YouTube

Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.

Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.

Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.

Расчет нужного количества фанеры проводится с учетом величины листов. Также составьте схему укладки ее в комнате. В результате от конфигурации комнаты и величины листов фанеры в отходы уйдет от 10 до 20%.

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

• Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

• Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

• Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Прикрепить подложку к фанерному основанию можно на скобы степлером.

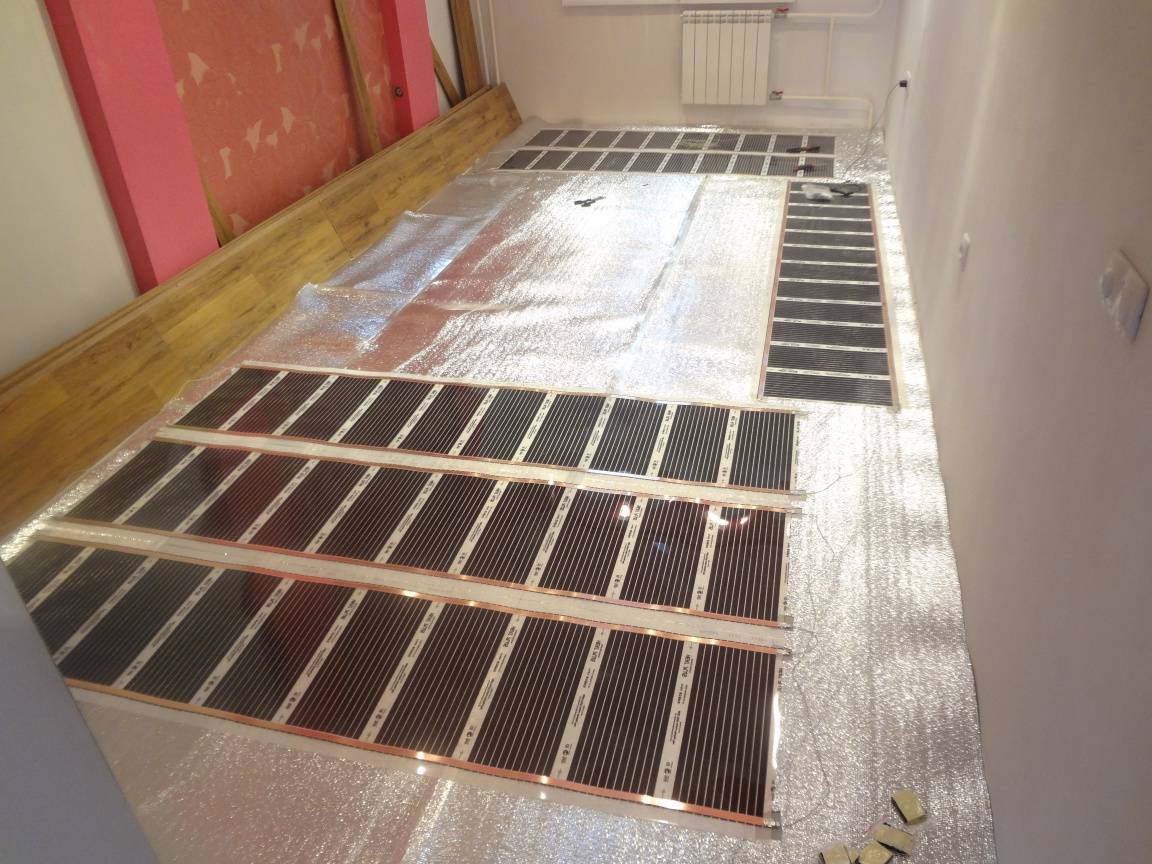

• Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

• Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

• Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Под датчик тоже нужно вырезать в подложке углубление.

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

• Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

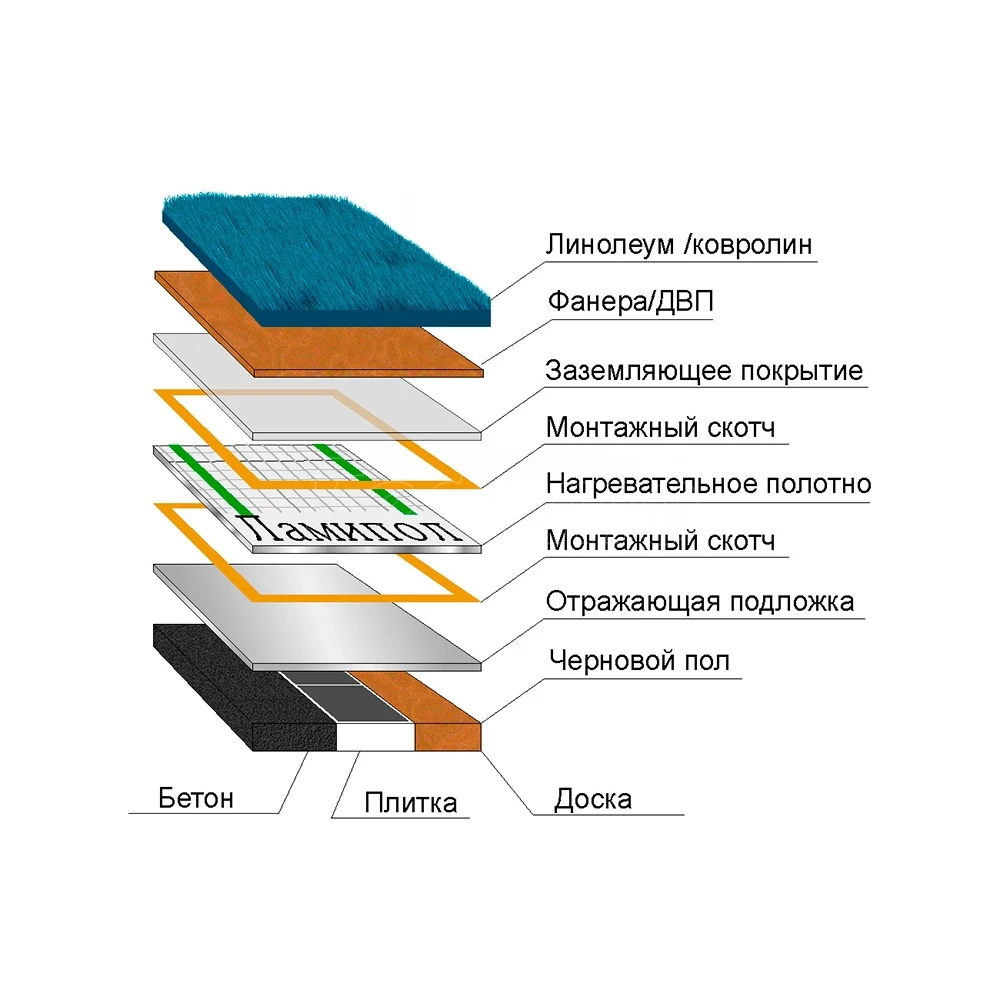

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

• Под линолеум укладка теплого пола возможна и не является сложной задачей.
• С ней можно справиться самому без посторонней помощи.
• Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
• Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Видео инструкции

Монтаж пленочного теплого пола под линолеум в коммерческом помещении

Смотрите это видео на YouTube

Инфракрасный теплый пол LamaHeat под линолеумом

Смотрите это видео на YouTube

Инфракрасный пленочный теплый пол. Монтаж под линолеум или ковролин!

Смотрите это видео на YouTube

Инфракрасный теплый пол под линолеум

Уложить линолеум достаточно просто. Это покрытие прочное и не боится воды. Но что делать тем, у кого в доме есть маленькие дети? Теплый пол под линолеумом – отличное решение. Монтаж электрических и водяных полов требует заливки цементной стяжки. Но можно упростить задачу: подберите под линолеум инфракрасную пленку, которая обеспечит оптимальный температурный режим.

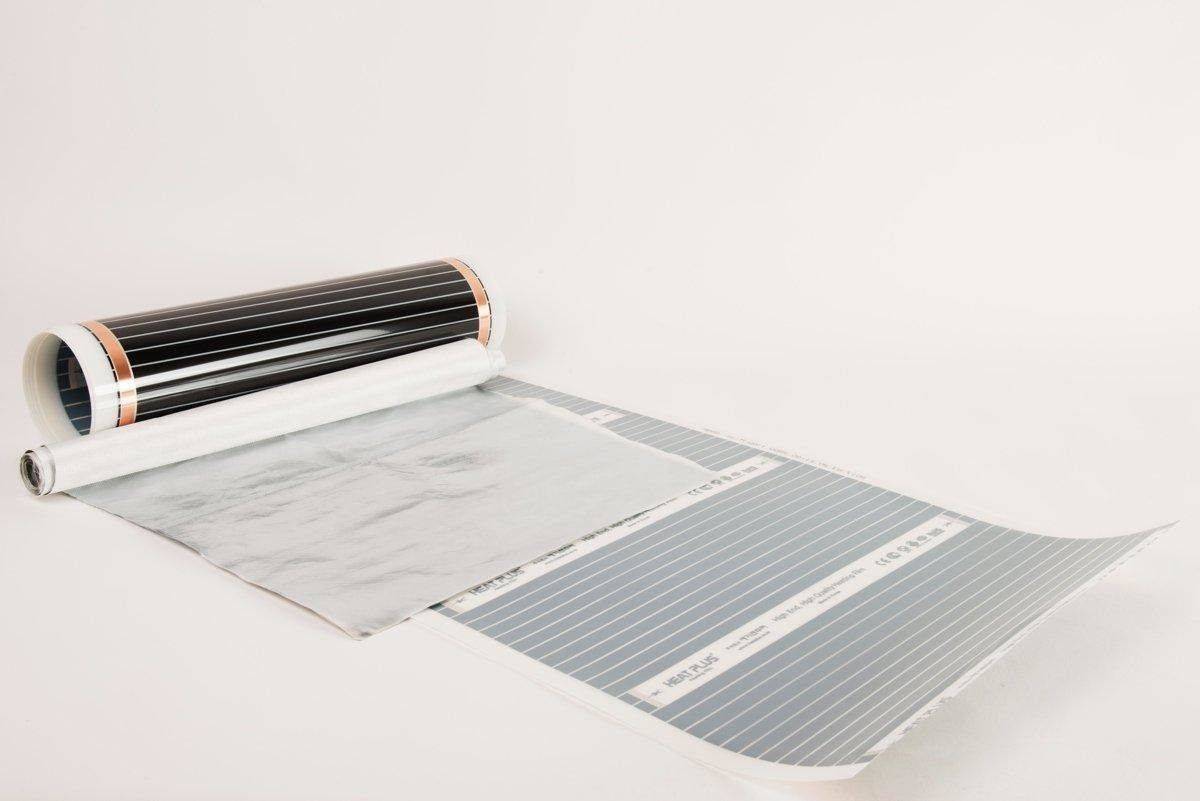

Пленка, излучающая инфракрасные лучи, имеет толщину 0,4 мм. Черный нагревательный элемент изготовлен из графита. Графитовые полосы расположены внутри прозрачной пленки из полиэстера.

Использование графита связано с его высокой теплопроводностью и низким уровнем электромагнитного излучения. Нагрев лопасти происходит при подключении к сети через терморегулятор. Теплые пленочные полы снижают затраты на отопление, ведь лучи нагревают не воздух, а предметы.

Мощность

Линолеум требует равномерного и плавного прогрева, поэтому мощность на 1 квадратный метр должна быть не более 150 вольт. Тогда при нагреве функциональные и декоративные свойства ПВХ-покрытий остаются неизменными. Если это условие не соблюдается, то возможны некоторые неприятные моменты:

• Набухание материала;
• Изменение цвета в месте нагревания;
• Выделение вредных веществ;
• Размягчение и склонность к разрыву.

Профессиональный электрик поможет правильно рассчитать материалы и правильно провести монтаж. А работы по подготовке основания и настила линолеума можно выполнить самостоятельно.

Теплый пол под линолеум: материалы

• Инфракрасная термопленка;
• Изоляция, контактные зажимы;
• Терморегуляторы;
• Датчики температуры;
• Теплоотражающий материал;
• проводка;
• Скотч;
• ДВП.

Важно знать! Под линолеум нужно подложить материал, отражающий тепло, с мягким слоем. Категорически запрещается использовать материалы на основе алюминиевой фольги.

Инфракрасный теплый пол под линолеум: преимущества

Этот пол сочетается со всеми видами линолеума. Обеспечивает щадящий нагрев, не влияющий на эксплуатационные характеристики и внешний вид покрытия. Эта система отличается простой установкой, которую может выполнить обычный обыватель. А благодаря гибкости пленки можно укладывать пол на горизонтальные, наклонные и вертикальные поверхности.

Теплый пол под линолеум надежен и устойчив к повреждениям. Полимерная пленка не подвержена коррозии в течение длительного периода времени. При необходимости часть пола монтируется для обогрева места животного или зеркала. Инфракрасное излучение благотворно влияет на человека и лечит около 30 болезней.

Особенности монтажа

Сначала нужно наметить расположение термостатов и пленки. Если пол неровный, то его нужно выровнять. С помощью скотча укладывается материал, который отражает тепло. Полосы термопленки укладываются на теплоотражающий слой медной стороной вниз. Настил термопленки производится с соблюдением техники безопасности и по специальной технологии.

Инфракрасные теплые полы под линолеум только набирают популярность. Но те, кто их установил, эксплуатируют их несколько лет и довольны приятным теплом.

для линолеума или ковра — Heat Plus

Перейти к содержимому

Искать:

1. Подготовка поверхности

Перед началом монтажа системы отопления Хит Плюс необходимо проверить черновой пол на наличие неровностей (на 1 м2 подвала не должно быть неровностей более 3 мм), устранить неровности, если они есть. Также необходимо тщательно очистить поверхность пола, убрать строительный мусор и убрать лишнюю пыль. Перед началом монтажных работ рекомендуется подмести и пропылесосить поверхность пола.

2.

Монтаж теплоизоляционного материала

Для тепло- и гидроизоляции от чернового пола, а также переотражания нижней части излучения инфракрасной пленки весь изоляционный слой укладывается на всю поверхность пола.

В качестве теплоизоляционного слоя под легкие и плавающие покрытия (линолеум, ковролин, ламинат, паркет) рекомендуется укладывать теплоизоляционную и теплоотражающую подложку — Э-пекс.

Альтернативным вариантом является использование в качестве подложки Изолон СИЗ.

Если под черновым полом есть слой утеплителя и дополнительное утепление пола не требуется, в качестве теплоотражающей подложки можно использовать Strotex AL90. При этом теплоотражающий слой укладывается только в местах расположения инфракрасной пленки с запасом 10-15 см по периметру.

3. Резка и укладка инфракрасной пленки Heath Plus

Укладка и резка пленки осуществляется на запланированной поверхности и фиксируется скотчем. Пленка размещается логотипом вверх, чтобы текст читался.

Максимально допустимая длина одной полосы метровой пленки стандартной мощности в 220 Вт составляет 6 метров. Эта длина диктуется максимальной нагрузкой на медную пленку пленки.

Пленки можно укладывать спиной к спине или на расстоянии друг от друга.
Наложение пленок не допускается.
Не рекомендуется подкладывать под стационарную мебель, которая закрывает отвод тепла.

Для использования под линолеум идеально подходит инфракрасная пленка Heat Plus Standart. Эта пленка полностью соответствует требованиям по механической прочности и температурным нагрузкам для использования под линолеумом.

Если на этапе проектирования непонятно, где будет располагаться стационарная габаритная мебель, которая запирает тепло или к системе отопления Хит Плюс предъявляются повышенные требования по прочности, стоит выбрать пленку класса Премиум – Heat Plus Premium.

4. Подготовка места для термостата

Для контроля температуры и подключения пленки к сети используется термостат.

На этом этапе необходимо подготовить место для терморегулятора на стене.

Рекомендуется размещать термостат рядом с существующей проводкой или розеткой для удобства подключения. Так как длина провода выносного датчика температуры 2-3 метра — термостат следует размещать на высоте до 1,5 метра от пола.

В зависимости от типа термостата установка может осуществляться либо в распределительную коробку (подрезка — внутренняя установка), либо просто на болты (на монтажную пластину — внешняя установка).

Для управления системой отопления рекомендуется использовать терморегуляторы с возможностью программирования. Данная функция термостата позволяет снизить стоимость системы отопления за счет своевременного регулирования температуры: выключение пленки в момент, когда нет необходимости в отоплении и активация системы заблаговременно до прихода людей в отапливаемое помещение. комната.

5. Соединение пленки клипсами

Для подключения пленки к терморегулятору и сети необходимо создать места для электрического контакта. Для этого используются специальные зажимы-соединители. Их насаживают на медную шину и обжимают с помощью ручного пресса или пассатижей.

При установке клипсы необходимо немного наслоить пленку в районе медной шины (ножом прижать пленку). Одно лезвие зажима установлено внутри пленки на медной шине. Второе лезвие срезает пленку сверху, чтобы зафиксировать зажим.

Для упрощения последующего подключения коннектора к проводам зажим необходимо установить перпендикулярно торцу пленки крючком вверх.

Еще один вариант создания электрического контакта – припайка провода к медной пленке пленки.

6. Соединение проводов с пленкой

Провода соединяются с пленкой с помощью зажимов или пайкой.

Необходимо очистить провод от изоляции стриппером или другим инструментом.

Для соединения клипсами необходимо сделать петлю вокруг крючка клипсы и зажать ее ручным прессом.

Для соединения проводов пайкой необходимо паяльником и ножом аккуратно снять слой ламинации над медной шиной, не повредив саму шину. После этого припаиваем провод к медной шине.

Соединение полос пленки между собой осуществляется по схеме параллельного соединения.

Выведены провода для подключения к термостату.

Важно помнить, что провод имеет ограничение по нагрузке:

ПВ3-1,5 — максимальная нагрузка 15 А (3,3 кВт).
ПВ2-1,5 — максимальная нагрузка 25 А (5,5 кВт).

7. Изоляция бутиловой лентой

С помощью бутиловой ленты TM Heat Plus тщательно изолируются стыки, контактные зажимы, точки пайки и неиспользуемые концы медных токопроводящих шин.

Для утепления бутиловую ленту нарезают на куски шириной 3-5 см.

Благодаря своим особым термическим свойствам и составу, бутиловая лента при первом нагреве теплом выделяемой пленки становится аморфной и немного растекается по поверхности, благодаря чему достигается дополнительный изолирующий и герметизирующий эффект.

8. Теплоизоляционный утеплитель Heat Plus

Поверх бутиловой ленты для фиксации и дополнительной механической защиты наклеивается теплоизоляционная термостойкая лента Heat Plus.

Изолента Heath Plus служит не только надежным и качественным фиксатором, но и создает дополнительный изолирующий слой.

При правильном и качественном утеплении изоляционными и бутиловыми лентами пленка становится герметичной. Таким образом, системе отопления Хит Плюс не страшна повышенная влажность или затопление пола.

9. Подключение термостата и выхода датчика температуры

Термостат необходимо подключить к датчику температуры, пленке и сети согласно инструкции производителя (входит в комплект).

Термодатчик фиксируется изоляционной лентой на нижней стороне инфракрасной пленки.

Во избежание механических повреждений головки термодатчика необходимо в основании пола и подложке сделать канавку глубиной 5 мм.

10. Укладка заземляющего слоя.

Для помещений с повышенной влажностью или наличием металлических конструкций, а также с повышенными требованиями безопасности рекомендуется укладка специального защитного заземляющего слоя E-dero.
