Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого полаУстановка терморегулятора теплого пола

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик Температурный датчик

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубкеТемпературный датчик должен быть смонтирован в гофротрубке

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемыйТерморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

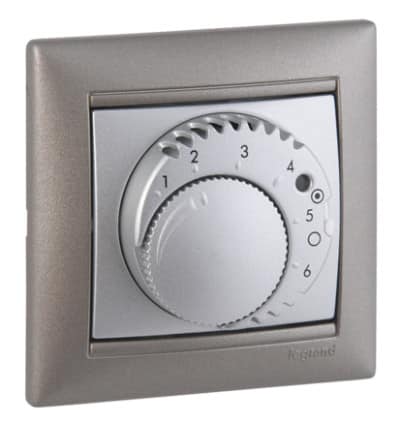

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температурыКлассический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16Терморегулятор ELECTROLUX ETA-16

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панелиСнятие передней панели

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. ИнструкцияТерморегулятор E 62.116. Инструкция

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

ПараметрыПояснения
Конструкция термостатаВ продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управленияПроизводители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможностиРанее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводовОбратите внимание на цвет проводов

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводовСоединение проводов

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятораПодключение терморегулятора

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика - размещение в гофротрубкеУстановка термодатчика - размещение в гофротрубке

Установка термодатчика - размещение в гофротрубке

Установка термодатчика
Установка термодатчика

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

  • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
  • не включайте в электросеть разобранное устройство;
  • не используйте регулятор при температуре выше +40 и ниже -5;
  • не допускайте запыления термостата;
  • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
  • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
  • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательнос

ти, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегуляторомФото штробы в стене, соединяющей пол с терморегулятором

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 ммШтроба должна быть 20х20 мм

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофреСхема прокладки проводов в гофре

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого полаПодключение терморегулятора теплого пола

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системыПроверка системы

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Терморегулятор для теплого пола - инструкция по установке!

Терморегулятор – это устройство, главная функция которого сводится к поддержанию температуры на постоянном заданном уровне( читайте также статью — терморегулятор для радиатора отопления ). Чтобы эксплуатация теплого пола была максимально комфортной, эффективной и экономичной, в состав системы обязательно нужно включить терморегулятор.

Терморегулятор для теплого пола

Терморегулятор для теплого пола

Это очень ответственная работа, которую настоятельно рекомендуется поручать только профессионалам. Однако при наличии желания вы можете разобраться в основных моментах и выполнить монтаж прибора своими силами. Нужно лишь знать, как проводится данная работа, и помнить об основных моментах техники безопасности.

Терморегулятор для теплого пола

Терморегулятор для теплого пола

Содержание пошаговой инструкции:

Главные функции терморегулятора теплого пола

Рассматриваемая система состоит из терморегулятора и специального датчика температуры. Этот датчик устанавливается в необходимом месте. При его установке применяется идущая в комплекте гофрированная монтажная трубка. В случае с теплым полом ее размещают в обычной цементно-песчаной стяжке.

Выбор функций на терморегуляторе

Выбор функций на терморегуляторе

Чаще всего подобными устройствами комплектуются системы полов с подогревом, работающие с применением нагревательного кабеля. В продаже доступны терморегуляторы, которые можно программировать. Это позволяет дополнительно экономить энергию.

Терморегулятор для теплого пола

Терморегулятор для теплого пола

К примеру, пользователь может запрограммировать терморегулятор так, что при отсутствии жильцов система будет работать в минимальном режиме, а незадолго до их возвращения перейдет в нормальный режим работы, чтобы успеть прогреть помещение до требуемого уровня.

Виды терморегуляторов

Виды терморегуляторов

Программируемые терморегуляторы стоят дороже своих непрограммируемых аналогов, но, как показывает практика, имеющаяся разница в цене окупается не более чем за 1-2 сезона.

Подготовка к самостоятельной установке терморегулятора

Схема подключения терморегулятора

Схема подключения терморегулятора

Перед началом работы внимательно изучите основные разделы инструкции к своему терморегулятору. Особое внимание обратите на рекомендациям производителя по монтажу прибора, т.к. для разных моделей они могут определенным образом различаться.

Попробуйте снять лицевую панель прибора. Сначала для этого надо снять с регулятора колесико управления. Для этого его достаточно поддеть при помощи ножа либо отвертки. Затем останется просто открутить установочный винт. Многие модели терморегуляторов оснащаются специальными защелками. Для снятия панели в такой ситуации достаточно будет осторожно надавить на эти защелки при помощи отвертки.

Если вы не смогли снять крышку, не нервничайте и не старайтесь сделать это путем оказания сильного механического воздействия. Вы можете сломать крепления, и единственным возможным вариантом решения такой проблемы станет покупка нового прибора. Лучше внимательно изучите положения инструкции и разберите терморегулятор так, как это рекомендует делать производитель.

Перед подключением терморегулятора нужно отключить электричество.

Самостоятельная установка рассматриваемого прибора требует наличия определенных инструментов. Список довольно простой, практически все можно найти дома или же купить по доступной стоимости.

Набор для установки терморегулятора

  1. Пластиковая гофрированная трубка. Обычно идет в комплекте с терморегулятором, но в некоторых ситуациях приходится докупать отдельно. Понадобится изделие диаметром 16 мм. Длину подбирайте индивидуально с учетом расстояния между датчиком и регулятором.
  2. Монтажная коробка.
  3. Отвертки.
  4. Винты.
  5. Строительный уровень.
  6. Прибор для проверки сетевого напряжения.

Порядок монтажа в зависимости от вида прибора

Монтаж скрытого терморегулятора теплого пола

Монтаж скрытого терморегулятора теплого пола

Перед началом установки изучите инструкцию к терморегулятору. Отдельное внимание уделите такому моменту как площадь, которую способно обслуживать устройство. Если комната имеет очень большую площадь, ее нужно разделить на несколько зон и оснастить каждый из таких участков отдельным терморегулятором, т.к. один прибор может попросту не справиться с возлагающейся на него нагрузкой.

При установке терморегулятора нужно учитывать особенности выбранного прибора. Он может иметь накладную и встраиваемую конструкцию. Для установки встраиваемого терморегулятора придется создавать отверстие в выбранной стене. Непосредственно установка подобных приборов выполняется по прилагающейся инструкции производителя.

Терморегуляторы классифицируют в соответствии с особенностями управления. К примеру, в продаже доступны приборы со встроенными датчиками и модели с выносными датчиками. Также существуют комбинированные терморегуляторы, имеющие как встроенные, так и выносные датчики температуры.

Терморегуляторы

Терморегуляторы

При выборе подходящего терморегулятора нужно обращать особое внимание на его функциональные возможности. Устройства, как уже отмечалось, делятся на непрограммируемые и программируемые. По возможности следует отдавать выбор именно в пользу программируемых моделей, т.к. они позволяют создавать максимально комфортные условия в обслуживаемых помещениях.

Что нужно знать о проводах питания?

К установочной коробке подходит несколько проводов разного цвета. По общепринятым стандартам голубой проводок должен пойти на ноль, черный – на фазу. Желто-зеленые провода по умолчанию используются исключительно для заземления. Для определения фазного провода используйте специальный индикатор. Дополнительно вам нужно взять тестер и замерить напряжение между рабочей фазой и нулем. В норме оно должно равняться 220 В.

Конструкция терморегулятора для теплого пола

Конструкция терморегулятора для теплого пола

Технология монтажа полов с подогревом требует обязательного обустройства заземления. При отсутствии заземления устанавливать систему не рекомендуется, т.к. это чревато самыми неблагоприятными и опасными последствиями.

Вам нужно обрезать провода питания и основного греющего кабеля. Для этого используйте кусачки или острый нож.Провода обрезаются таким образом, чтобы из используемой монтажной коробки они выходили примерно на 50 мм.Осторожно зачистите провода.

Терморегулятор для теплого пола

Терморегулятор для теплого пола

При использовании терморегуляторов с безвинтовым креплением рекомендуемая длина такой зачистки указывается на коробке устройства. Важно, чтобы зачищенные провода не контактировали между собой. Провод заземления соединяется с оплеткой греющего кабеля клеммой либо же пайкой.

Подключение

Подключение

Подключите провода питания к термостату. При выполнении этой работы ориентируйтесь на индивидуальную схему, приведенную на крышке аппарата либо же в его инструкции.

Подключите провод фазы на соответствующий контакт температурного регулятора. Чаще всего он маркируется буквой L. Нулевой же провод подсоединяется на клемму N. Также существуют модели, в которых к клемме с маркировкой N должен подключаться главный греющий кабель. Этот момент нужно уточнить в инструкции к температурному регулятору.

Подключите температурный датчик к sensor-клеммам. Датчик должен находиться в пластиковой трубке. Убедитесь, что в будущем его можно будет при необходимости доставать для проверки или замены. Если датчик изначально не вставлен в трубу, вставьте его самостоятельно.

При подключении терморегулятора через розетку необходимо учитывать нагрузку электроприборов, питающихся от этой розетки

При подключении терморегулятора через розетку необходимо учитывать нагрузку электроприборов, питающихся от этой розетки

Техника безопасности при монтаже и использовании регулятора

Установка температурного регулятора должна выполняться с соблюдением ряда требований техники безопасности, игнорирование которых способно привести к получению травм разной степени тяжести.

  1. Отключите электроснабжение всего жилища или же той линии, к которой будет подключаться устройство, если это возможно.
  2. Не включайте в сеть разобранный терморегулятор.
  3. Не допускайте того, чтобы прибор использовался при температуре ниже -5 градусов и выше +40.
  4. Не используйте для чистки терморегулятора бензол и разного рода растворители.
  5. Храните прибор в чистом месте. Не допускайте его чрезмерного запыления.
  6. Не разбирайте и не ремонтируйте терморегулятор, не имея необходимых для этого навыков и опыта.
  7. Найдите в руководстве к прибору рекомендуемые значения тока и оптимальной мощности. Не допускайте того, чтобы практические показатели превышали значения, рекомендованные производителем.

Руководство по установке регулятора

Программируемый терморегулятор Menred E51 ( Для любого теплого пола )

Программируемый терморегулятор Menred E51 ( Для любого теплого пола )

Установка и подключение рассматриваемого устройства выполняются в простой последовательности. Соблюдайте ее, не забывая о рекомендациях техники безопасности.

Первый шаг – подготовка необходимых отверстий. Создайте в стене подходящее по размерам отверстие для размещения монтажной коробки и установите этот элемент в подготовленное углубление. Подготовьте отверстие для датчика, а также каналы, по которым будут проходить провода.

Первый шаг – подготовка необходимых отверстий

Первый шаг – подготовка необходимых отверстий

Второй шаг – укладка проводов. Подведите к монтажной коробке питающие провода теплого пола и датчика терморегулятора.

Второй шаг – укладка проводов

Второй шаг – укладка проводов

Третий шаг – монтаж термостата. Делается очень легко. Нужно попросту зафиксировать термостат в смонтированной на первом шаге установочной коробке.

Установка терморегулятора для теплого пола

Установка терморегулятора для теплого пола

Четвертый шаг – соединение основных узлов. При выполнении этой задачи ориентируйтесь на рекомендации, приведенные в инструкции к терморегулятору. В целом порядок практически не отличается для разных моделей. Нужно осторожно вставить устройство в монтажную коробку. Если появятся какие-то затруднения, попробуйте определить, что конкретно мешает терморегулятору. Лишние механические усилия здесь ни к чему хорошему не приведут.

Пятый шаг – установка панелей. Для крепления лицевой панели нужно использовать винты из комплекта. Убедитесь в правильной установке термостата, используя для этого строительный уровень. Закройте крышку устройства и подайте напряжение на терморегулятор. Должен загореться экран терморегулятора либо индикатор системы теплого пола. Теперь вы сможете настроить работу прибора.

Проверка терморегулятора тёплого пола

Проверка терморегулятора тёплого пола

Помните о том, что запускать систему обогрева в полноценную эксплуатацию можно не ранее чем через месяц после выполнения стяжки и укладки финишного напольного покрытия, если в качестве него была использована керамическая плитка.

Лишнее тепло может привести к тому, что стяжка попросту растрескается и ее придется делать заново. Систему нельзя включать даже для проверки до тех пор, пока раствор не высохнет и не наберет требуемую прочность. Единственное, что вы можете сделать, это определить сопротивление, возникающее между греющими жилами. Воспользуйтесь для этого специально предназначенным инструментом.

Таким образом, при наличии желания вы можете самостоятельно установить и подключить терморегулятор для системы теплого пола, ничего сверхсложного в такой работе нет. Следуйте полученным рекомендациям, ориентируясь на инструкцию к купленному терморегулятору, и все получится.

Удачной работы!

Советуем Вам ознакомиться со статьей — как сделать пленочный теплый пол.

Видео – Терморегулятор для теплого пола

Терморегулятор для теплого пола: инструкция по подключению

Терморегулятор – это специальный прибор управления «теплым полом», который предназначен для поддержания и регулирования температуры пола на необходимом уровне без вмешательства человека. Терморегулятор – сердце теплого пола.

Какие они бывают?

Сегодня различают инфракрасные, электрические или водяные теплые полы, но все они нуждаются в установке такого прибора, как терморегулятор. Он регулирует процесс обогрева, постоянно поддерживая заданную пользователем температуру.

Управляться терморегулятор может электрическим или программируемым способом. Но в каждом из устройств имеется часовой встроенный датчик, который управляет включением/выключением всей системы когда это необходимо.

Фото: терморегуляторы

Устанавливаться он может накладным способом на стенке в специально подготовленной монтажной коробке или монтироваться в нее. При этом подключение терморегулятора осуществляется к обычной электрической сети. Если теплый пол организуется в помещении с высокой влажностью, тогда регулятор выносится за его пределы.

Терморегулятор выполняет ряд функций, которые следует знать:

  1. Включение или выключение системы
  2. Поддержание тепла
  3. Экономия расходуемой энергии
  4. Контроль за расходом электричества
  5. Автоматический подогрев по установленному времени и многое другое

↑ вернуться к содержанию

↑ вернуться к содержанию

Классификация устройств

Терморегуляторы могут классифицироваться по большому ряду критериев, среди которых:

  1. Мощность
  2. Тип монтажа
  3. Тип управляемой системы
  4. Внешний вид
  5. Функциональные возможности

Мощность – один из основных параметров, на который следует обратить внимание, выбирая термостат. Как правило в инструкции указывается номинальное значение мощности всего теплого пола, которым может управлять терморегулятор.

Иногда приходится обустраивать обогреваемую систему на площадях, значительно превышающих возможности даже самых мощных моделей регуляторов. Имеется сразу два выхода из возникшей проблемы: использовать специальные магнитные пускатели, которые защищают термостат от перегрузок, или поделить пространство на несколько зон, снабдив каждую из них отдельным прибором.

Схема терморегулятора

По типу монтажа терморегуляторы можно поделить на две категории:

  1. Встраиваемые модели
  2. Накладные модели

Накладные модели необходимо устанавливать в специальный короб, который крепится непосредственно к стенке, а встраиваемые модели монтируются непосредственно в нее. Выполнять монтаж необходимо согласно прилагаемой в комплекте схеме.

Если говорит о типе управления системой, также выделяется несколько вариантов. Иногда терморегулятор продается со встроенным датчиком, который регулирует температуру воздуха, а иногда последний выносится отдельно.

По виду терморегуляторы могут иметь различные формы и расцветку. Каждый желающий легко выберет ту модель, которая прекрасно подойдет непосредственно к его интерьеру помещения.

По функциональным возможностям можно разделить терморегуляторы на две группы:

  1. Программируемые
  2. Непрограммируемые

Самые простые и доступные по стоимости – непрограммируемые модели, которые лишь поддерживают заданную температуру.

Программируемые устройства более совершенны. Они позволяют задавать пользовательские режимы на несколько суток вперед, включать и выключать систему теплого пола по времени, чтобы она не работала в пустую, когда в помещении никого нет.

↑ вернуться к содержанию

Как правильно выбрать терморегулятор

Выбирая терморегулятор, нужно помнить, что его основные задачи не ограничиваются только включением и выключением системы. Он в первую очередь должен соответствовать коммутируемой мощности. Наиболее распространенными являются устройства, мощность которых составляет 2-3 кВт.

Для обустройства системы «теплый пол» не рекомендуется приобретать устройства, которые оснащаются дополнительными датчиками температуры воздуха. Все дело в том, что их показания могут существенно искажаться за счет сквозняков и прочих факторов.

Если помещение сравнительно небольшое по размеру, не рекомендуется прибегать к помощи программируемого терморегулятора, так как он не позволяет в любую желаемую минуту включить систему обогрева полов и быстро выполнить свою основную задачу.

Программируемые модели рекомендуется устанавливать в очень больших помещениях. При этом монтируется сразу несколько терморегуляторов, у которых суммарная мощность приблизительно равна 2-3 кВт.

Для частного использования самыми доступными являются бытовые электронные термостаты. Во-первых они имеют доступную стоимость, во-вторых отличаются высокой степенью надежности.

↑ вернуться к содержанию

Подключение терморегулятора

У каждой модели в комплекте должны прилагаться схема подключения и инструкция по эксплуатации и настройке устройства, которым рекомендуется строго придерживаться.

Прежде чем приступить к установке и запуску терморегулятора, необходимо провести подготовительные работы:

  1. Выполнить наружный и внутренний осмотр предполагаемого места монтажа, убедиться, что в нем не будет оказываться влияния со стороны мусора и прочего оборудования на рабочий механизм
  2. Проверить надежность соединительных элементов и креплений
  3. Проверить, правильно ли подключены нагрузка и термопары

Одно из важных условий монтажа – электрическая сеть должна быть отключена. Это позволит избежать случаев поражения током.

Вначале в стене выполняется углубление или крепится коробка для монтажа (зависит от типа регулятора). Затем внутрь устанавливается сам прибор. Датчик температуры должен быть заключенным в гофрированную трубку. При этом он должен располагаться либо под инфракрасной пленкой, либо между изгибами кабеля.

Необходимо позаботиться, чтобы окончание термодатчика было надежно защищено от попадания влаги.

В случае строительства нового пола, перед включением термостата, убедитесь, что вся строительная влага испарилась.

Если производится установка терморегулятора для водяного теплого пола, необходимо учесть некоторые дополнительные особенности проводимой работы. Термостат монтируется как в горизонтальном, так и вертикальном положении на высоте 100-120 см и управляет в системе сервоприводом, который регулирует подачу воды. Датчик температуры встраивается непосредственно в пол.

↑ вернуться к содержанию

Инструкция по подключению (видео)

Терморегулятор для теплого пола инструкция по подключению по шагам.

Как подключить терморегулятор теплого пола

терморегулятор для теплого полаТерморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.отличие термостата для газового котла и теплого пола

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

обозначение термостата для теплого пола

как отличить терморегулятор для теплого пола

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.как подключить термостат к газовому котлу

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

как подключить термостат к газовому котлу

куда подключать датчик теплого пола

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.неправильное расположение температурного датчика теплого пола

Это связано с глубиной залегания датчика в стяжку.заливка стяжки для укладки теплого пола

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.механический терморегулятор теплых полов

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

механический терморегулятор со встроенным датчиком температуры

схема терморегулятора

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.модульный контактор АББ

Схема подключения в этом случае изменится на следующую.модульный контактор АББ

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно. место повреждения кабеля нагревательного мата как найти

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.куда подключать фазу и ноль на термостате теплого пола

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!нужно ли подключать заземление на термостат или терморегулятор

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.знак двойной изоляции на терморегуляторе теплых полов что значит

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?разница между терморегуляторами для теплых полов какой лучше

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.какйо пол лучше водяной или электрический

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.шим регулирование в термостатах теплого пола зачем нужно

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).сколько электроэнергии потребялет электрический теплый пол как рассчитать

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.шим регулирование теплых полов через термостат

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.терморегулятор для теплого пола

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.не греет теплый пол как найти причину и починить своими руками

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

проверка работоспособности терморегулятора своими руками

как проверить термостат теплого пола своими руками

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.проверка датчика терморегулятора теплого пола

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

перевод работы термостата на датчик воздуха

встроенный в корпус терморегулятора датчик воздуха

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.как переключить терморегулятор с датчика пола на датчик воздуха

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?как правильно измерять температуру пирометром

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.монтаж и подключение электрического и водяного теплого плинтуса

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.паспортные данные сопротивления термостата теплого пола при температуре 25 градусов

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.показания тестера при замере сопротивления неисправного датчика температуры

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром. mini

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?зона регулирования теплыми полами в каждой комнате

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.два термостата в одной комнате для разных теплых полов

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.термостат в одной комнате датчик в другой

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

датчик температуры пола или воздуха
датчик температуры пола или воздуха

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье. 111_roz

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей. недорогой качественный терморегулятор для теплого пола

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.режим энергосбережения термостата

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.ручной режим работы термостата

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.автоматический режим работы термостата

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).день недели для регулирования температуры на термостате

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.настройка вайфай на термостате для теплого пола

При рабочем состоянии отопления, над домиком появляется дымок.рабочее состояние термостата

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.программа Smart Life для управления термостата теплого пола

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

инструкция по установке, особенности монтажа и рекомендации :: SYL.ru

Рост тарифов на энергоносители заставляет владельцев недвижимости искать альтернативные источники обогрева помещения. На сегодняшний день разработаны и активно применяются несколько систем, которые эффективнее обогревают помещение и экономят средства своих владельцев на оплату коммунальных услуг.

К таким устройствам относятся электрические и водяные теплые полы. Терморегулятор, который практически всегда монтируется вместе с системой, позволяет управлять режимом нагрева. В чем преимущества представленного типа отопления, а также как выбрать тот или иной вариант, следует узнать перед началом ремонта.

Преимущества системы «теплый пол»

Водяные или электрические теплые полы, терморегулятор которых поддерживает заданную температуру нагрева, относятся к энергоэффективным технологиям. В их основе заложен принцип конвекции. Теплый воздух поднимается от нагретой поверхности и постепенно остывает. Циркуляция воздушных масс позволяет отопить помещение.

Теплые полы терморегулятор

Радиаторы, конвекторы, прочие подобные системы также создают конвекцию. Однако в силу особенностей конструкции нагретый воздух скапливается под потолком помещения. Теплый пол обеспечивает же прогрев комнаты от самого ее основания. Вверху помещения воздух будет холоднее, чем внизу. Это главное отличие представленных систем от традиционных отопительных приборов.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Водяной теплый пол

Владельцы различного типа недвижимости должны правильно выбрать лучший тип системы в соответствии с существующими жилищными условиями. Как правило, водяной теплый пол выбирают собственники частного дома, в котором отопление производится при помощи газового, твердотопливного или электрического котла.

Терморегулятор для теплого пола цена

В полу монтируется специальная труба, по которой циркулирует теплоноситель от нагревательной установки и обратно. Такая система позволяет обустроить полноценное автономное отопление. В этом случае теплые полы, терморегулятор и котел составляют единую систему. Датчик, находящийся в полу или реагирующий на изменение температуры воздуха, будет контролировать циклы работы отопительной установки. Котел при этом будет нагревать требуемое количество теплоносителя.

При желании теплый пол можно сделать дополнительной системой к радиаторам. Но при правильной планировке и выборе оборудования дополнительные отопительные приборы не понадобятся.

Электрический теплый пол

В квартире водяной теплый пол смонтировать проблематично. Пускать трубу от централизованного отопления будет нецелесообразно, так как потеря температуры нагрева теплоносителем будет значительной. У соседей просто будут холодные батареи. Централизованное отопление не рассчитано на подключение подобных систем.

В этом случае идеальным решением будет установка электрического нагревательного кабеля. Подключение теплого пола к терморегулятору позволит контролировать температуру нагрева. При этом хозяева дома могут выбрать наиболее подходящую разновидность системы.

Как подключить теплый пол к терморегулятору

Сегодня в продаже представлены такие разновидности нагревательных проводов, как кабель (заливается в стяжку), мат (монтируется сразу под плиточный клей), инфракрасная пленка (устанавливается под ламинат, линолеум без клея). Существуют также саморегулирующиеся провода, которые чаще всего монтируют на трубы. Однако создать полноценное отопление дома с их участием сегодня будет очень дорого, поэтому в подобных целях представленные нагревательные элементы не применяются.

Терморегулятор

Терморегулятор для теплого пола, цена которого зависит от производителя и функциональности, является неотъемлемой частью системы. Для водяного теплого пола существуют управляющие устройства, встроенные в котел. Если же оборудование не рассчитано на распознавание системы, можно установить дополнительно соответствующий термостат. Однако специалисты рекомендуют приобретать котлы, в которых предусмотрена функция контроля нагрева теплоносителя для теплого пола.

Электрический теплый пол нуждается в терморегуляторе, который не даст поверхности перегреваться. В этом случае контрольное устройство подключается к цепи. Выносной или встроенный в корпус датчик измеряет уровень нагрева. При достижении заданной температуры терморегулятор размыкает цепь. Далее пол остывает на несколько градусов (порог чувствительности задает обычно производитель) и при необходимости снова включается.

Виды терморегуляторов

Установка терморегулятора теплого пола позволяет обеспечить в той или иной степени экономию энергоресурсов. От типа представленного прибора зависит ее размер. Существуют механические и программируемые терморегуляторы.

Стоимость самого простого устройства составляет от 1400 р. Это механический термостат. Поворотом рычага пользователь устанавливает температуру нагрева от +5 до +40 ºС при наличии датчика пола и от +10 до +35 ºС при комплектации с датчиком воздуха. При использовании такого термостата достигается экономия до 30 %.

Установка терморегулятора теплого пола

Программируемый терморегулятор для теплого пола, цена которого составляет не менее 4 тыс. р., позволяет задавать устройству временные промежутки. Например, хозяевам нужен усиленный нагрев пола с 7 до 9 утра. Затем они уходят на работу, при этом температура системы удерживается на уровне +5 ºС. За час до их прихода домой, терморегулятор начинает нагревать пол до +28 ºС. Такой подход позволяет экономить до 70 % электроэнергии.

Существуют также терморегуляторы с дисплеем, но без функции программирования. Они стоят порядка 2,5-3 тыс. р.

Выбор терморегулятора

Терморегулятор для теплого пола, инструкция по установке которого позволяет правильно подключить и эксплуатировать систему, требует тщательного внимания хозяев при выборе. Для разных помещений и способов установки подходят определенные разновидности устройств.

Специалисты утверждают, что в комнатах с повышенной влажностью, например, ванная комната или кухня, не стоит устанавливать устройства с дисплеем. Механические разновидности в этих целях подходят идеально. Они устойчивы к скачкам напряжения. Простота конструкции позволяет эксплуатировать такие приборы длительное время.

Терморегулятор для теплого пола программируемый подходит для гостиной, спальни, детской комнаты. Дополнительные функции, а также наличие двух датчиков (пола и воздуха) позволяют сделать нагрев максимально комфортным и экономным.

Монтаж водяного пола

Теплый пол без терморегулятора устанавливается только тогда, когда котел имеет встроенную систему контроля нагрева. Монтаж системы достаточно прост. Сначала нужно смонтировать слой теплоизоляции (например, пенополистирол), а также гидроизоляционной пленки. Далее в виде змеевика или по спирали укладываются специальные трубы. Система заливается слоем стяжки. Слой должен составлять не менее 3 см. Чем шире расстояние между трубами, тем больше слой раствора потребуется залить.

Теплый пол без терморегулятора

После высыхания стяжки можно монтировать покрытие пола. Подходят кафель, ламинат, линолеум. Не применяются в этом случае паркет и другие покрытия, толщина которых превышает 15 мм.

Монтаж электрического кабеля

Электрический кабель монтируется практически по той же схеме, что и водяной пол. Однако в этом случае потребуется установка терморегулятора теплого пола. Как правило, все управляющие устройства обладают выносным датчиком. Его необходимо установить рядом с витками провода. Сам датчик заводится в гофротрубу. При необходимости его можно будет достать из пола и произвести замену.

Раскладывать провод лучше всего в виде змеевика. Расстояние между витками должно составлять от 7 до 15 см. Чем чаще уложен кабель, тем быстрее будет нагреваться система. Если в помещении существуют большие теплопотери, есть высокие потолки, большие окна, лучше выбрать шаг укладки от 7 до 12,5 см. Если теплый пол монтируется как дополнение к уже установленным радиаторам, можно витки монтировать с промежутком 12,5-15 см.

В стяжку нужно добавлять пластификатор или приобретать специальный раствор для системы электрических проводов. Это позволит избежать появления пузырьков воздуха в растворе. Если возле провода образуются пустоты, кабель в этом месте перегреется и выйдет из строя.

Монтаж мата

Система электрического теплого пола, которая не требует при монтаже стяжки, называется «мат». На сетке из ПВХ разложен провод. Толщина нагревательного элемента при этом не превышает 3,5 мм.

Терморегулятор для теплого пола инструкция

Мат укладывают на выровненный пол. Утеплитель вниз не укладывается. Только для помещений первого этажа и на балконе следует предусмотреть качественную теплоизоляцию.

Датчик терморегулятора теплого пола также монтируется в гофротрубу. Но теперь для его монтажа потребуется сделать штробу в полу. Далее мат заливают слоем плиточного клея 5-8 мм. На него можно монтировать кафель или ламинат.

Инфракрасный теплый пол

Еще одной популярной системой сегодня является инфракрасная пленка. Она монтируется без применения раствора. Это наиболее простой тип системы, смонтировать которую можно буквально за 1 час.

Подключение теплого пола к терморегулятору

На основание пола укладывают подложку под ламинат или любой другой плотный утеплитель (пробка, вспененный каучук и т. д.). Далее в этом материале делают необходимые углубления для установки датчика. В этом случае чаще всего устанавливают терморегулятор для теплого пола программируемый. Инфракрасную пленку монтируют в гостиной, детской комнате или спальне. Она не подходит для ванной комнаты.

Далее на подложку раскладывается нагревательная пленка. Подключаются все контакты согласно инструкции. После этого сверху укладывается ламинат. Если хозяева хотят постелить на такой пол линолеум, потребуется предварительно накрыть пленку листом фанеры.

Подключение терморегулятора

Независимо от того, какую систему электрического теплого пола выбрали хозяева, подсоединение проводов к терморегулятору происходит по идентичной схеме. Для этого необходимо тщательно изучить инструкцию производителя. Как подключить теплый пол к терморегулятору, следует рассмотреть подробнее.

Регулирующее устройство имеет с обратной стороны несколько клемм (обычно 6-7 шт.). Две из них предназначены для подведения к терморегулятору сети 220В. При этом нужно соблюдать полярность (L – «фаза», N – «ноль»). Еще две клеммы предназначены для контактов теплого пола (синий и коричневый провод). Здесь соблюдать полярность необязательно.

Если терморегулятор имеет с обратной стороны только 4 клеммы, значит, у него в корпус уже встроен датчик воздуха. Если же клемм всего 6, значит, к устройству подсоединяется еще и датчик. Он также имеет 2 провода, при подключении которых полярность не соблюдается. Если есть 7-я клемма, сюда подводят заземление (желто-зеленый провод).

Ремонт терморегулятора

На теплый пол и терморегулятор обязательно действует гарантия производителя. Если монтаж и эксплуатация производятся согласно инструкции, проблем возникать не должно. В силу некоторых причин из строя может со временем выйти датчик. Ремонт терморегулятора теплого пола лучше доверить специалистам.

Если на устройство еще действуют гарантийные обязательства, производитель заменит его новым прибором или устранит при возможности неисправность бесплатно. Чаще всего такие приборы выходят из строя из-за скачка напряжения в сети (нужно устанавливать УЗО и стабилизатор) или при неправильной эксплуатации.

Рассмотрев, что собой представляют теплые полы, терморегулятор, каждый хозяин сможет установить систему самостоятельно. Инструкция производителя поможет выполнить все действия правильно.

Терморегулятор для теплого пола какие бывают и как устанавливаются

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Подключение терморегулятора

Монтаж термостата своими руками – ответственный момент, который должен производиться в соответствии с определенными правилами. Установка производится на высоте 150 см от пола, в удобном месте. Схема подключения требует прокладки нескольких кабелей от регулятора к греющим элементам. Для этого необходимо проделать в стене штробы. Рассмотрим подробнее, как выполняется монтаж терморегулятора.

  1. В выбранном месте при помощи коронки по бетону высверливается отверстие для подрозетника. После того как его установка произведена, в него заводится питающий кабель от ближайшей розетки или напрямую от электрощита;
  2. Следующим шагом является прокладка штробы для подключения термодатчика и нагревательных элементов к термостату;
  3. Провод термодатчика и кабель для подключения к нагревательным элементам заводятся в пластиковую гофрированную трубу. Гофра заводится в штробу и фиксируется при помощи дюбелей или гипсового раствора;
  4. После этого все проложенные провода подсоединяются к клеммам терморегулятора. Схема подключения прилагается производителем.

Обратите внимание! Чтобы подсоединить провода к термостату, его нужно разобрать, то есть, снять декоративную крышку. Для этого внимательно осмотрите конструкцию: некоторые модели имеют винты, а в других крышка держится на защелках

Как работает терморегулятор

В первом случае, если для нагрева теплоносителя используется газ, жидкое или твердое топливо ставятся терморегуляторы для водяного теплого пола. Практически – это вентиль (термосмесительный клапан), которым увеличиваются и уменьшаются потоки горячего и охлажденного теплоносителя в контуре.

Схема работы термовентиля

В конструкциях, где для нагрева применяется электроэнергия, устанавливаются электрические терморегуляторы, которые увеличивают и уменьшают величину проходящего электрического тока. Чем выше ток, тем больше температура обогревающего кабеля или пленки.

Задача терморегуляторов – поддерживать температуру теплоносителя на установленном уровне, что обеспечивает комфортные условия для жизнедеятельности, экономичный расход топлива или электроэнергии. Регулировка температуры может осуществляться механически, вручную или с использованием приборов автоматики.

Люди могут отсутствовать на отапливаемых объектах, уснуть, просто забыть подкорректировать механический терморегулятор теплого пола. Приборы автоматики исключают человеческий фактор. На графике ниже показано, как четко и своевременно терморегулятор корректирует температуру, поддерживая ее установленный уровень.

Временной график нагрева и расхода энергии

Только на первоначальном этапе, при включении, для достижения установленной температуры 20 минут расходуется электроэнергия. Потом в течении 27 минут температура снижается на 3 градуса, автоматика подключает сеть на 6 минут, и температура повышается до установленного значения.

Такие циклы, 6 минут в работе и 27 минут отключения, продолжаются на протяжении всей работы оборудования, до полного отключения. Это обеспечивает стабильный и экономичный режим работы системы теплых полов.

Для того чтобы сделать правильный выбор, надо детально изучить, как работают терморегуляторы в системе отопления и особенности конструкции различных моделей.

Виды

Терморегуляторы различаются по способу выставления рабочих параметров:

  • механические;
  • электронные;
  • программируемые;
  • сенсорные;
  • радиотерморегуляторы.

Механический термостат является самым простым, но в тоже время надежным. В его конструкцию входит поворотный диск, движение которого приводит в действие реле. Положение диска отвечает за определенное количество градусов.

Отдельные образцы имеют кнопки включения/выключения и оборудованы индикатором. Управление такими устройствами, естественно, осуществляется вручную.

Электронный терморегулятор, в отличие от механического, оборудован тактильными кнопками и дисплеем, на котором показывается температура.

Отличительная особенность программируемого термостата — возможность одновременно функционировать в нескольких заданных режимах. Смена режима осуществляется автоматически в то время, какое вы сами выберете и зададите.

Благодаря такому устройству вы можете манипулировать отоплением, исходя из своего образа жизни. Например, когда в доме нет людей, система отопления будет прогревать помещение с меньшей интенсивностью. Перед вашим возвращением режим сменится и пленочный теплый пол будет делать воздух теплее.

Механический и электронный программируемый терморегулятор для тёплого пола Теплолюкс

Сенсорный термостат снабжен кнопками, реагирующими на прикосновение пальцев. А по своему функционалу он идентичен электронным устройствам.

Сенсорный терморегулятор для тёплого пола

Радиотерморегулятор — этот прибор появился на рынке отопительного оборудования совсем недавно, большинство его моделей предназначены для водяной системы. Размещать его можно абсолютно в любой точке помещения. Когда фиксируется максимальная или минимальная температура, он подаст радиосигнал .

Радиотерморегулятор для тёплого пола

Терморегуляторы могут устанавливаться как на стену, так и в специально созданную для них нишу.

Каждая модель термостатов для тёплого пола рассчитана на разную мощность.

Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

  • Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
  • Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
  • Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
  • Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны для ламината, который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Выбор терморегулятора для конкретного помещения зависит от его площади. В маленькую комнату будет достаточно обычного прибора без программирования и установок. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются электронные термостаты с датчиками температуры, установленными внутри пола.

Электрооборудование Теплолюкс инструкция к терморегулятору

Терморегулятор для теплого пола «Теплолюкс» TP 520, инструкция по эксплуатации

Устройство комплектуется:

  • терморегулятором со встроенным датчиком воздуха,
  • выносным датчиком температуры пола,
  • планкой с клеммами для вывода проводов заземления,
  • инструкцией на терморегулятор «Теплолюкс».

Работы по установке терморегулятора и датчика температуры можно выполнять самостоятельно при наличии соответствующих навыков. В противном случае, необходимо обратиться к специалистам. Не стоит забывать, что мощность электрического теплого пола может достигать 6 кВт. Даже небольшое отступление от правил установки электрооборудования может привести к непоправимым последствиям.

Терморегулятор «Теплолюкс» tp 520, инструкция по монтажу

Модель терморегулятора 520, отличается демократичностью и может работать с датчиками пола от других производителей, главное, чтобы его сопротивление соответствовало параметрам оригинального – 6,8 кОм. Внешний датчик температур подключается к соответствующим клеммам регулятора без определения полярности.

После окончания монтажа теплого пола проверяется его работоспособность с помощью терморегулятора «Теплолюкс». Инструкция по эксплуатации прибора подробно описывает варианты задания определенных параметров работы обогревателя. На лицевой панели устройства размещены четыре основных кнопки и жидкокристаллический экран, отображающий текущее состояние обогревательной системы.

Программирование режимов работы оборудования выполняется кнопками:

  • первая – самый комфортный и любимый всей семьей режим,
  • вторая – кнопка меню для снижения температуры,
  • третья – кнопка меню для поднятия температуры,
  • четвертая – выполняет несколько функций в зависимости от комбинации: вкл/откл, выбор, подтверждение.

Индикация на дисплее отображает все действия, проводимые владельцем.

Символы, подтверждающие проводимые операции и установленные режимы:

  1. Заданные параметры обогрева поддерживаются автоматически
  2. Поддерживается температура в пределах от +5 °C до +12 °C, чтобы помещение не промерзло в случаях долгого отсутствия владельцев
  3. Включен любимый режим на определенное время
  4. Работа в режиме программирования

4.1. Поддерживание уровеня комфортной температуры, задается на два интервала в сутки

4.2. Режим экономии

4.4. Отображает работу датчика пола

4.5. Включен датчик воздуха

4.6. Обогрев помещения по заданным параметрам

4.7. Выполняется установка определенных температур

4.8. Идет работа в меню

4.9. Изменение параметров заблокировано

4.10. Дни недели – подчеркнут текущий день, верхней галочкой отмечены выходные дни

4.11. Значки для обозначения рабочих и выходных дней.

Все действия по программированию выполняются последовательно. Изменение параметров какого-либо режима, возможно только пролистав меню до нужной операции. В случаях непредвиденных ситуаций, на экране высветятся ошибки, значение которых описаны в инструкции.

Для оптимальной работы электрооборудования теплого пола, система обогрева должна соответствовать ему по теплоотдаче, а само помещение хорошо изолировано от потерь тепла.

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

  • механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

Терморегулятор Легранд (Legrand) с механическим таймером

  • электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов – это стоимость, они значительно дороже механических аналогов.

Фотография цифрового устройства Priotherm

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панелью Фото: подготовленное место для установки устройства встроенного типа

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

  1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
  2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
    • Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
    • Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
  3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
    • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
    • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

  • мощность оборудования;
  • способ регулирования;
  • выполняемые функции;
  • тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Facebook

Twitter

Вконтакте

Одноклассники

Как выбрать и установить терморегулятор для теплого пола

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

Содержание статьи:

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

График работы терморегулятора СТП

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Механический терморегулятор с проводным датчиком

Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.

Такое устройство прибора имеет свои преимущества:

  1. Низкая цена.
  2. Простота эксплуатации.
  3. Возможность работы при низких температурах.
  4. Надёжность.
  5. Независимость от перепадов напряжения.
  6. Длительный срок службы.
  7. Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

  1. Минимальная функциональность.
  2. Отсутствие возможности дистанционного управления.
  3. Большая погрешность.
  4. Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

С электронным механизмом

Внешний вид электронных терморегуляторов для может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Электронный терморегулятор с дисплеем

Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

Электронные регуляторы теплого пола состоят из таких компонентов:

  1. Корпус.
  2. Контролирующая микросхема.
  3. Встроенный или внешний температурный датчик.
  4. Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.

Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

  1. Возможность установки выносного термодатчика в произвольном месте помещения.
  2. Наличие дисплея, отображающего текущую и заданную температуру.
  3. Возможность мультизонального управления нагревом.
  4. Точность термодатчика до долей градуса.
  5. Индикация в случае ошибки или поломки.
  6. Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.

Схема подключения проводов терморегулятора

Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

К минусам относят такие характеристики:

  1. Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
  2. Сбои в настройках при кратковременном отключении электроэнергии.
  3. Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.

В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

Устройство программируемого терморегулятора

Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

Система дистанционного управления терморегулятором

Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

  1. Для определения температуры воздуха.
  2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
  3. Для определения температуры поверхности пола контактным способом.
  4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Стандартный датчик температуры для пола

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Схема расположения терморегулятора в комнате

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

  1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
  2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
  3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
  4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
  5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
  6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
  7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
  8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
  9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
  10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
  11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
  12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы и самого прибора.

Выбор терморегулятора для СТП

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

К таким особенностям выбора относят следующие правила:

  1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
  2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
  3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
  4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.
