Как согнуть трубу из нержавейки с трубогибом и без него

С целью придания нержавеющей стали определённых технических характеристик (устойчивости к коррозии, высоким температурам, механической прочности) выполняется её легирование хромом, никелем, титаном, медью и др. Это существенно улучшает её технические характеристики, однако делает более сложным, трудоемким процесс обработки. Поэтому гибка нержавеющих труб, особенно в домашних условиях, может вызвать затруднения. Для её осуществления необходимо применять специализированный инструмент с механическим или электроприводом. Использование первого требует приложения физических усилий, второго – наличие подключения к сети в месте выполнения работ. Также важно учитывать, что после деформации труба нержавеющая несколько изменит характеристики:

  • наружная стенка, на которую приходится основное давление потока рабочей среды, истончится;
  • на внутренней образуются неровности, заломы, которые впоследствии могут стать причиной коррозии;
  • форма сечения овализируется, что может отрицательно сказаться на пропускной способности.

Чтобы по возможности минимизировать негативные последствия, вопрос, как согнуть трубу из нержавейки, необходимо детально изучить.

Защитные меры

Выполнение этого вида работ предполагает применение двух способов, которые если не предотвращают полностью, но уменьшают растяжения и деформации материала.

  1. Использование внутреннего ограничителя. Для этого может применяться замёрзшая вода, просеянный песок, не содержащий крупных включений, смолы, резина или специальная пробка – дорн. Твердые наполнители позволяют лучше сохранить форму сечения, эластичные – уменьшают растяжение внешней стенки. Чтобы избежать образования царапин на внутренних поверхностях, прежде чем согнуть трубу, её необходимо смазать изнутри машинным маслом или мыльной эмульсией.
  2. Использование наружного ограничителя. В этом качестве выступают специальные металлические ролики.

Практика показывает, что максимальный эффект дает сочетание двух способов защиты.

Методы гибки

В зависимости от толщины стенки, величины сечения, прочих особенностей изделия могут задействоваться промышленные или ручные технологии. Первые предполагают использование специальных станков, механизмов, вторые – различных трубогибов, иных инструментов. Так как гнуть нержавеющие трубы – довольно сложный процесс, некоторые неопытные мастера делают это при помощи горелки. Важно понимать, что горячие методы обработки данного материала недопустимы.

Промышленные технологии гибки нержавеющей трубы
  1. Волочение. Подходит для тонкостенных бесшовных изделий. Предполагает изготовление шаблона большего размера, нежели сама заготовка. Он продевается в фильеру, через которую затем протаскивается обрабатываемое изделие. Нужная форма придаётся за счёт вращения шаблона.
  2. Вальцовка. Для выполнения этой операции задействуется станок со специальными роликами, где можно согнуть трубу в спираль, кольцо или иную сложную конфигурацию.
  3. Обкатка. Применяется для толстостенных изделий диаметром до 15 см. Заготовка фиксируется на статичном ролике, воздействие осуществляется подвижным роликом.
  4. Растяжение. Одна из наиболее эффективных методик, позволяющая свести к минимуму деформации. В этом случае деталь фиксируется с обоих концов и придание угла изгиба осуществляется одновременно с растяжением.
  5. Воздействие гидростатическим давлением. Здесь гибка труб из нержавейки осуществляется за счёт сопротивления воды, которая нагнетается внутрь. Это создаёт значительное напряжение металла, способствующее увеличению показателей пластичности. Благодаря этому ему можно придавать нужную форму с минимальными усилиями.
  6. Проталкивание. Допустимо для изделий малого диаметра (до 3 дюймов). Для реализации метода задействуются две матрицы: подвижная и статичная. Смещаясь относительно друг друга они могут согнуть заготовку в нескольких местах под разными углами и в противоположных направлениях.

Ручные способы гибки нержавеющей трубы

Выясняя, как согнуть трубы без трубогиба, стоит обратить внимание на станок Вольнова. Он создаёт необходимый угол с применением простейшей схемы, в которой задействованы три элемента:

  • упор – статичный фиксатор одного конца детали;
  • радиусное основание, размер которого соответствует углу изгиба;
  • подвижный элемент, осуществляющий давление на второй конец детали.

С этим станком имеется возможность создавать любой угол за счёт смены размеров статичных и вращающихся элементов.

Чаще всего, чтобы согнуть трубу из нержавейки в домашних условиях, используются трубогибы. Они могут иметь механические, гидравлические, электрические приводы, предполагающие возможность применения различного уровня силы. Поэтому для обработки с помощью такого инструмента можно купить нержавейку значительной толщины, диаметра.

Различают несколько типов трубогибов:

  1. Рычажный. Предполагает применение механического усилия. К его достоинствам можно отнести простоту эксплуатации за счёт наличия большого плеча рычага, компактность, возможность создания угла до 180 градусов, удобную регулировку для адаптации под размеры заготовок до 18 мм.
  2. Арбалетный. Так как согнуть трубу большого диаметра с применением физической силы всё же сложно, используется гидравлический привод. Этот инструмент предполагает фиксацию концов детали с последующим воздействием на её середину при помощи штока. Он перемещается под действием винтового или гидравлического домкрата и позволяет работать с заготовками до 351 мм в диаметре.
  3. Электрический. Это лёгкий, предельно удобный в эксплуатации инструмент для обработки изделий практически любого размера. Отличается мощностью, высокой скоростью при минимальной деформации стенок и сечения.

Самой доступной является гибка труб нержавейки с применением рычажного инструмента, так как он недорого стоит. Цена электрических трубогибов на порядок выше, однако для выполнения разовых работ их можно взять напрокат.

Как правильно согнуть профильную трубу?

Существует несколько факторов, которые характеризуют профильную трубу, как универсальный, практичный и доступный металлопрокат. Один из них – гибкость, то есть возможность изменения формы изделия без нарушения эксплуатационных характеристик. Поэтому согнутые под углом трубы широко используются не только в нефтяной, химической отраслях, машино- и аппаратостроении, но и в частном хозяйстве. Чтобы пластическая деформация профтрубы не вызвала разрушения, нужно четко выполнять технологию гибки, рассчитать правильно усилия и радиусы кривизны.

Основные свойства профильных труб

Трубный профиль за счет ребер жесткости более устойчив к некоторым видам нагрузок. Универсален и прост при выполнении различных соединений – болтовых, заклепочных, сварных, на других крепежных элементах. Из него можно создавать изделия любой формы, гнуть профильную трубу и ковать при разогреве. Активно используется как элемент несущей системы. При качественной сборке, должном уходе, правильном выборе среды эксплуатации труба профильная металлическая достаточно долговечна.

Сечение

Изделие характеризуется формой, геометрическими параметрами сечения (ширина, высота, длина, толщина стенки и пр.), а также маркой стали и уровнем механических свойств. Оно бывает квадратной, прямоугольной, треугольной, овальной, плоскоовальной, шестигранной или другой более сложной конфигурации. Получается такой продукт в процессе горячей обработки или при изменении холодным способом формы сечения электросварной прямошовной круглой трубы.

Особым спросом пользуются профили прямоугольного или квадратного сечения.

Материал

Если знать, как согнуть профиль без применения дорогостоящего специального оборудования, выбрать правильно материал, грамотно рассчитать предполагаемые нагрузки, можно самостоятельно, быстро и качественно соорудить несложные конструкции для домашнего пользования.

Основными материалами из которых изготовляются стальные трубы считаются:

Виды стали

Краткая характеристика

Марки

Углеродистая

Твердость, прочность, достаточная пластичность

08кп, 10, Ст2, 20, 35, Ст4сп, 08пс, Ст1пс, Ст3пс, S235JRH, S275J0H, S355J2H, S275NH, S275NLH, S355NH и S355NLH

Легированная

Повышенная устойчивость к атмосферной коррозии, прочность, улучшенные эксплуатационные характеристики

09Г2С, 17Г1С,10ХСНД,30ХГСА, 10Г2, S420M, S460NH, S460NLH, S275MH, S460MH, S275MLH, S460MLH

Нержавеющая

Содержит молибден, никель, хром. Обладает высокой прочностью на изгиб и коррозионной стойкостью, может использоваться в агрессивных средах (пар, кислота, щелочи и т.д.)

AISI 201, AISI 304, AISI 430, AISI 439, 04Х18Н9, 08Х18Н10, 12Х17, 12Х15Г9НД

Хорошим потребительским спросом также пользуется оцинкованный трубный профиль, характеризующийся антикоррозионным свойством длительного действия и меньшей в сравнении с нержавеющим аналогом ценой.

Гибка профильной трубы: особенности процесса

Как согнуть профильную трубу правильно, чтобы не нарушить ее целостность, сохранить прочность и надежность? Если придать необходимую конфигурацию заготовке большого сечения можно лишь в промышленных условиях, то для изделий малых размеров в быту это делается ручным способом, но при соблюдении определенных требований. Одно из них – ограничение по внутреннему радиусу, минимальное значение которого рассчитывается в зависимости от размера диаметра профиля и толщины стенки.

Как правильно сгибать профильные трубы?

Перед тем, как гнуть трубы, требуется определиться с методом. Для этого нужно ориентироваться в физических процессах, протекающих в ходе сгибания. На профильную трубу действуют разные по направлению и значению силы, сплющивающие ее:

  • изнутри – сила сжатия;
  • снаружи – растяжения.

Разнонаправленность векторов этих сил приводит к напряжениям, возникающим при изменении конфигурации продукта. Чем больше силы сплющивания, тем значительнее вытягивается труба в перпендикулярном им направлении.

Поэтому гнуть трубу нужно так, чтобы не нарушилась соосность ее участков, целостность растягивающейся стенки. Стараться работать с короткими образцами, избегать образования складок на внутренней поверхности сгибаемой заготовки. Брать во внимание, что после деформирования трубному профилю свойственно «отпружинивание» и возвращение в первоначальное состояние. Во избежание этого, готовые изделия снова подгоняются по шаблону.

Влияние материала на изгиб

Существует ряд способов, как согнуть трубу. Если небольшой медный или латунный фрагмент тонкостенной полой заготовки можно согнуть вручную без чрезмерных усилий, то при гибке стальных изделий технология сложнее. Опять же, латунная или медная профтруба предварительно отжигается в зоне загиба.

Стенки металлических профилей при изгибе подвергаются упругим и упругопластическим деформациям. Это меняет физико-механические свойства материала. В результате возникающих напряжений утончается внешняя и утолщается внутренняя стенка, что приводит к ослаблению оболочки. С утончением внешней части в зоне гиба увеличивается твердость и снижается пластичность металла. Поэтому вид материала труб непосредственно влияет на выбор способа деформации.

Основные ошибки при сгибании труб

Чтобы избежать огрехов, выполняя работы с профилем, нужно четко следовать выбранной технологии. Только зная, как согнуть профильную трубу в домашних условиях правильно, можно избежать дополнительных финансовых расходов и брака при изготовлении конструкций. Повреждения профтрубы возникают при таких нарушениях:

  • многократное изменение радиуса гиба в разогретом состоянии заготовки;
  • резкое и чрезмерное приложение силы для достижения нужной криволинейной формы;
  • нарушение технологии процесса в части выбранных температур нагрева, усилий и пр.;
  • резкий нагрев или перегрев заготовки – поднимать температуру нагрева стального профиля нужно постепенно до ярко-красного цвета.

Холодные способы сгибания труб

Если изделие имеет небольшие размеры, гибка профильной трубы своими руками может выполняться без нагрева. При этом усилия прикладываются в нарастающем темпе с постепенным увеличением нагрузки. При холодном методе деформация изделия может производиться с наполнителем или без него.

Изделия, высота профиля которых составляет 40 мм и выше, гнут горячим методом. Как изгибать детали, с высотой профиля от 10 до 40 мм, решать исполнителю. Чтобы не ошибиться, можно произвести пробную гибку.

Профилегибочный станок

Самое приемлемое и простое решение для изготовления арочных и других конструкций – использовать простейшее приспособление для гибки труб своими руками. Для этих целей лучше всего подойдет профилегиб ручного, гидравлического или электрического типа. Он придает нужную конфигурацию заготовке, изгибая металл между валами под высоким давлением. Общий алгоритм работы приспособления такой:

  • установить станок и зафиксировать его анкерными болтами;
  • выполнить заземление;
  • удостовериться в целостности конструкции;
  • в течение получаса на холостом ходу убедиться в отсутствии неисправностей в работе;
  • при прохождении заготовки между валами отрегулировать кривизну гиба с помощью поднятия/опускания верхнего вала.

Ручная модель станка – лучшее решение для небольшого объема работ. Имея детальный чертеж, совсем несложно собрать такой агрегат самостоятельно.

Оправка или гибочная плита

Этот способ применяется для труб с высотой профиля до 10 мм небольших размеров с целью получения незначительных радиусов изгиба. Используется горизонтально расположенная плита с отверстиями под жестко фиксированные штыри (упоры). Нужный радиус гиба корректируется сменным шаблоном из фанеры, плотного картона или металлического уголка. Упоры устанавливаются в отверстия по заданному радиусу. Между ними располагают заготовку и, прилагая определенные усилия, сгибают ее, начиная с середины и постепенно двигаясь к краям.

Наполнители

Чтобы согнуть профильную трубу без заломов и складок, придать нужный радиус тонкостенной детали небольшого размера, используются наполнители. Они способствуют равномерной деформации сегмента на участке проведения работ и в месте фиксации трубы тисками. Наполнителем может быть свинец, канифоль (для латунных или медных труб), машинное масло, сухая просеянная песчаная смесь или стальная пружина, сделанная из проволоки толщиной в 2 мм и плотно входящая в отверстие трубы.

Использование песка и деревянных заглушек пробок – самый простой и доступный способ согнуть трубу без трубогиба. Для этого достаточно вбить заглушку из деревянного клина в полое отверстие трубы с одного конца, засыпать в полость песок и заглушить противоположное отверстие другой деревянной пробкой. Закрепив один из концов заготовки и приложив усилие, произвести изгиб на нужную кривизну. Песок внутри сработает как компенсатор и не даст трубе лопнуть. После проведения работ его вместе с заглушками удаляют.

Станок Вольнова

Это приспособление для гибки труб диаметром 1/2 и 3/4″ в холодном состоянии относится к ручному механизму. Методика заключается в изгибе заготовки вокруг статического ролика. Его радиус определяет кривизну изгиба. Труба крепко фиксируется одним (длинным) концом между роликами хомутом. Потребуется совместить метку на трубе (начало гибки) с насечкой на боковой и верхней поверхности неподвижного ролика. Путем поворота скобы вокруг него достигается нужный радиус заготовки. Затем скоба возвращается в исходное положение, труба вынимается. Набивать профиль наполнителем в данном случае не требуется.

Изгиб с помощью физической силы

Если сгибаемый трубный профиль небольшого сечения, достаточно пластичный, ему можно придать нужную кривизну с помощью обыкновенной воды без применения дополнительной оснастки. Обычно это квадратный трубный прокат сечением 10×10 мм или прямоугольный 10×20 мм. Гибка профильной трубы таким методом актуальна зимой при отрицательных температурах. Достаточно только:

  • закупорить надежно один конец от возможных протечек;
  • залить в трубу воду;
  • дождаться, пока она замерзнет – лед не дает трубе мяться под давлением;
  • приложить некоторые физические усилия и начать гиб трубы в нужном направлении;
  • измерить положение заготовки по осям и по шаблону.

Горячие способы изгиба

Изменение формы металлопрофиля при высоте более 40 мм осуществляется только после его предварительного разогрева. Поскольку многократно эту операцию выполнять не рекомендуется из-за возможного порыва детали, нужно знать, как согнуть профильную трубу своими руками, используя различные доступные способы. Вначале прокат отжигается, затем размягчается при закупоренных пробками концах. Изогнутую заготовку удерживают под напряжением до полного ее остывания.

Как гнуть профильную трубу с помощью паяльной лампы и пружины?

Воспользоваться паяльной лампой и пружиной можно для получения кривизны поверхности с минимальным радиусом, но это не касается оцинкованной трубы. Прочная пружина внутри профиля предотвращает продавливание стенок во время процесса изгибания, формирует аккуратную и ровную конфигурацию поверхности. Заготовка одним концом жестко крепится в тисках. Длина участка нагрева должна быть тождественна шести диаметрам трубы.

По предварительной разметке в зоне сгиба проводится, вначале, разогрев металла лампой до темно-вишневого цвета, а затем – гибка. При неоднократном нагревании заготовки внутри скапливаются газы. Сделанные заранее небольшие отверстия в трубе (до 3мм) помогут избавиться от них.

Как согнуть профиль при помощи сварочного аппарата?

Вначале рассчитывают радиус изгиба и определяются с величиной деформируемого отрезка. Углошлифовальным ручным электрическим станком через равные промежутки делаются пропилы на внутренней стороне трубы. Чем их больше, тем изгиб получится более плавным. В результате место работ приобретает вид ломаной линии с острыми углами у наружной стенки профиля. Зажав один торец в тисках, его сгибают, придав заготовке нужную кривизну. Стыки провариваются сварочным аппаратом, упрочняются. После полного остывания швы зачищаются.

Как видите, сортамент трубного профиля достаточно разнообразен. Всегда можно найти нужный вариант под реализацию конкретного проекта. Мы производим стальной прокат в большом ассортименте и предлагаем купить профильную трубу с гарантированным точным весом по максимально выгодным ценам.

Поставляем в любом объеме только сертифицированную продукцию, пригодную к дальнейшей обработке, в том числе и изгибу горячим или холодным способом. Если возникли затруднения с выбором труб, расчетом их количества, или нужна консультация по другим техническим вопросам, обращайтесь к нашим специалистам. В рабочее время отвечаем моментально.

Способы гибки труб в домашних условиях — как согнуть трубу?

Необходимость проводить гибку труб в домашних условиях в настоящее время является определенной проблемой для многих. Монтаж систем водопровода и отопления доступен любому  мастеру, изготовление различных декоративных конструкций требует получения радиальных изгибов разного размера, что может поставить в тупик бывалых. Наша статья подскажет вам каким образом правильно производить данную операцию.

Гибка стальных труб

Оптимальным инструментом для сгибания металлических труб по радиусу того или иного размера является трубогиб, состоящий из стационарного и подвижного роликов. Простому обывателю при разовой необходимости его использования приобретать или изготавливать это приспособление нецелесообразно. Существуют способы гибки различных труб без трубогиба.

Согнуть стальную трубу небольшого диаметра несложно с помощью паяльной лампы и чистого речного песка. Для этого предварительно одно отверстие в трубе заглушают деревянной пробкой. Далее во второе засыпают сухой песок, слегка утрамбовывая его легкими ударами о твердую поверхность. После заполнения внутреннего пространства и во второе отверстие забивают заглушку. Песок в данном случае обеспечивает необходимое сопротивление, препятствующее деформации трубы, и более равномерный прогрев, препятствуя быстрому охлаждению металла.

Следующий этап – нагрев участка трубы с помощью паяльной лампы. Старайтесь прогреть деталь равномерно со всех сторон. После этого можно выполнять изгибание трубы. Для получения равномерного изгиба с правильной геометрией лучше использовать кусок трубы или стержень соответствующего сечения в качестве оправки.

При необходимости гибки труб большого диаметра понадобятся болгарка и сварочный аппарат. В этом случае в месте сгиба необходимо выполнить несколько параллельных пропилов на достаточную глубину. Затем, так же как и в первом способе, сгибаем трубу и тщательно провариваем полученные резы.

При использовании трубы в водопроводе или системе отопления необходимо контролировать герметичность сварных швов, для механических конструкций такой необходимости нет.

Гибка труб из меди и алюминия

Данные металлы отличает меньшая прочность и высокая пластичность, что в значительной степени способствует и их гибке. Но данный процесс чреват некоторыми «подводными камнями». К ним можно отнести неизбежные деформации труб по внутреннему радиусу и возможность разрыв снаружи. Вследствие всего сказанного выше необходимость использования внутреннего наполнителя для труб из мягких металлов возрастает.

В данном случае может также с успехом применяться песок по технологии, описанной в предыдущем пункте. Кроме этого можно порекомендовать еще один наполнитель – лёд. Конечно, данный способ хорош, прежде всего, для холодного времени года, но небольшие обрезки труб не сложно поместить и в морозильную камеру, что позволяет сделать способ не зависящим от погоды.

Для осуществления гибки труб из алюминия или меди со льдом так же глушим пробкой один из торцов, и заливаем воду в полученный сосуд. Далее глушим второе отверстие, помещаем деталь на холод и ждем полного затвердения жидкости. Затем на любой оправке сгибаем под нужным нам радиусом, предварительно защитив руки перчатками.

После достижения желаемого результат оставьте трубку на некоторое время в тепле для таяния льда и слива воды. Лед при этом способе защищает трубку от деформаций и сохраняет ее внутреннее сечение.

Гнем металлопластиковую трубу

В последние несколько лет значительно возросла популярность труб на основе пластмасс. Одним из видов этого материала стали металлопластиковые изделия. Они сочетают в себе лучшие свойства металла и пластических масс. При их использовании так же может возникнуть необходимость сгибания под тем или иным углом. В данном случае существует способ, слегка отличающийся от всех предыдущих.

Гибку металлопластиковых труб осуществляют с использованием плотно навитых стальных пружин. Они могут быть двух видов: наружные и внутренние. Первые более удобны, так как надеваются поверх трубы и облегчают контроль их положения и удаление после использования. Вторые помещаются внутрь, что осложняет правильность постановки и извлечение их после использования, но они гарантируют сохранение правильной внутренней формы изделия после осуществления гибки.

Независимо от вида пружин качество сгиба имеет высокие показатели, сгибание осуществляется исключительно силой человеческих рук и не требует дополнительного термического воздействия. Извлечение труб как снаружи, так и изнутри осуществляют их вращением по ходу часовой стрелки.

Гнем трубу из полипропилена

Часто альтернативой металлопластиковым трубам становятся трубы, изготавливаемые из полипропилена – прочной пластмассы, имеющей небольшое тепловое расширение и высокую механическую прочность. Монтаж систем водопровода или отопления из них не предполагает сгибание – производитель предлагает большое количество углов, тройников и обводов. Но если у вас возникла необходимость согнуть полипропиленовую трубу, наша инструкция вам в помощь.

Перед началом работ подготовьте строительный фен, так как использование источников открытого огня для нагрева чревато расплавлением полипропилена и даже его возгоранием. Температура деформации материала составляет примерно 140 оС. При этом плавка материала начинается при нагреве до 175 оС. То есть вы должны попасть в этот небольшой интервал, иначе результат будет плачевным. Помочь в достижении указанных параметров может строительный фен с регулировкой температуры нагрева воздушного потока.

Перед нагревом рекомендуем подобрать внутреннюю пружину по примеру описанных в предыдущем абзаце. Далее, установив витую спираль в необходимом месте и разогрев трубу, аккуратно изогните ее на оправке и зафиксируйте в новом положении. Если этого не сделать, полипропилен может частично разогнуться при остывании. После охлаждения детали извлеките пружину и используйте трубу по назначению.

Гнем трубы из пластика

Трубы из пластика сложно поддаются гибке. Отсутствие прогрева однозначно приводит к заломам и разрывам, поэтому не обойтись без строительного фена. Перед работой тщательно изучите внутреннее строение трубы, толщину стенок, их прочность. Из толстой фанеры или ДСП изготовьте шаблон, выпилив электролобзиком изгиб желаемой формы. После этого аккуратно прогревая пластик феном пробуйте возможность изгиба. Следите за прилагаемыми усилиями. При работе с таким податливым материалом гибку необходимо осуществлять постепенно, неспеша.

При получении изгиба не рекомендуется использовать пластиковые детали в системах с высоким давлением, так как уменьшение толщины стенок из-за текучести материала чревато прорывом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Инструкция как согнуть трубу по радиусу: видео урок своими руками

Согнуть трубу может потребоваться во множестве случаев. К примеру, данную работу часто приходится выполнять при ремонте водопровода и отопительной системы, монтажа второго отвода и так далее. При сгибании детали под определенным радиусом требуется знать много нюансов. В ином случае изделие можно деформировать.

Необходимый радиус

Лучше всего, если работа будет выполняться под минимальным радиусом. Впрочем, данная величина зависит от множества факторов: материал, толщина стенок детали, диаметр, метод работы. Если не учесть все эти моменты, изделие может сплющиться и сморщиться.

Степень возможного сгиба напрямую зависит от диаметра круглой детали. Чем больше диаметр трубы, тем большим может быть радиус. Для изделий с диаметром до 20 мм он будет равняться до трех наружных диаметров. Если изделие больше, то оптимальный радиус составит четыре наружных диаметра.

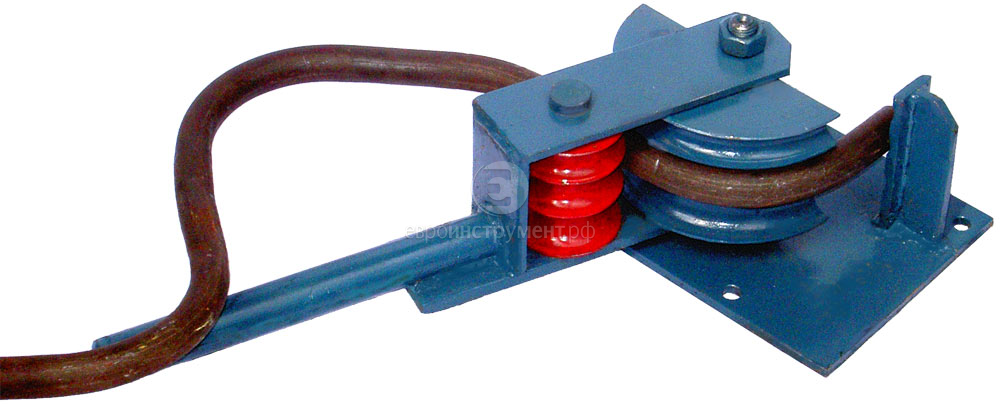

Ручной трубогиб

В том случае, когда применяется горячий метод, можно значительно повысить пластичность металла, что позволяет понизить радиус. Однако лучше его не понижать без необходимости, если работа производится с толстостенными трубами из стали. При необходимости при их монтаже можно использовать фитинги.

Работа с профилированной трубой в форме квадрата и прямоугольника еще сложнее. При изгибе в домашних условиях потребуются дополнительные инструменты для того, чтобы уберечь изделие от деформации. Легче всего работать с металлическими элементами, так как они обладают достаточно высокой пластичностью, их проще согнуть.

Как согнуть изделие самостоятельно?

Как уже было написано выше, для работы потребуются специальные инструменты. Основной их целью является не просто согнуть трубу, но сохранить ее форму и проход. Для этого используются ролики и валки с внешней канавкой, соответствующие параметрам изделия.

Самодельный профилегиб

Ручные трубогибы могут применяться для труб из меди, латуни, стали и алюминия. При этом диаметр изделий не должен превышать 22 мм. Инструмент может быть снабжен различными насадками для деталей с разными диаметрами. Согнуть трубу можно и без применения дорогостоящих инструментов. Для этого нужны такие материалы, как:

  • Прокаленный песок;
  • Лампа для пайки;
  • Надежный стол;
  • Оправка из металла в форме цилиндра с радиусом изгиба;
  • 2 пробки из дерева.

Песок просевается и прокаливается вплоть до того, пока не исчезнет пар. На столе крепится оправка и фиксируется упор (к примеру, тиски). Все тщательно закрепляется. В трубу засыпается песок. Перед этим требуется один из концов ее заткнуть деревянной палкой. Песок утрамбовывается посредством постукивания. Второй конец трубы также затыкается пробкой.

Один конец фиксируется промеж оправкой и упора. Второй конец используется в качестве рычага. Им необходимо обогнуть оправу, что позволяет согнуть трубу. Песок не даст ей потерять форму. Радиус изгиба должен быть меньше на 2-3% планируемого, так как металл, после окончания работы, имеет свойство ненамного восстанавливать изначальные параметры.

Если вы желаете сделать радиус минимальным, вам понадобится паяльная лампа. Изделие, в котором уже находится песок, необходимо накалить в зоне, где планируется его согнуть. Затем деталь помещается на стол и выполняется ее изгиб. Если вы применяете горячий метод, то в деревянных пробках требуется выполнить отверстия диаметром 3-4 мм. Таким образом, воздух, появляющийся при нагреве, будет свободно выходить наружу.

Если радиус изгиба получился больше вследствие того, что металл частично восстановил свою форму, работа повторяется повторно. После того, как все сделано, деревянные пробки требуется удалить посредством высверливания или выжигания. Песок высыпается. Область изгиба осматривается на предмет наличия разрывов и трещин. Затем труба доводится до необходимых размеров, с нее удаляется окалина.

Очевидно, что согнуть трубу под нужным радиусом в домашних условиях не очень сложно. Если у вас появились вопросы, на нашем сайте вы всегда можете посмотреть видео, где показана работа профессионалов. Детальные инструкции позволят вам согнуть изделие грамотно и быстро.

Как согнуть профильную трубу своими руками

О том, как выполнить изгиб профильных труб самостоятельно в домашних условиях, задумываются многие, когда возникает необходимость построить на участке беседку, теплицу и другие строения такого типа. И это не случайно, поскольку выглядят профильные трубы гораздо выигрышнее по сравнению с изделиями, произведенными из труб обыкновенных круглых сечений.

Но обычную трубу, у которой круглое сечение, можно согнуть при помощи обыкновенного трубогиба, а профильную трубу при помощи трубогиба согнуть не удастся, потому что у гидравлических обычных трубогибов у башмаков и роликов сгиб имеет форму округлую. Если попробовать профильную трубу изогнуть, то на трубе появятся изломы и трещины или же труба сплющится.

Советы

Трубогиб для профильных труб

С этой целью применяются несколько способов. К их числу относится гибка при помощи специальных станков, предназначенных специально для труб профильного типа. Такого вида станки называются профилегибами. Однако эти станки имеют весьма приличную стоимость. Кроме того, рядовому домовладельцу ни к чему профессиональное оборудование. Если трубу согнуть требуется лишь один раз, то можно в продаже найти ручные трубогибы, которые подходят и для профильных труб и для круглых. Они стоят относительно недорого (до 100 долларов). При сгибании труб с помощью ручного трубогиба потребуется приложить значительные физические усилия.

Еще один метод, который в таких случаях нередко используется – это выполнение сгиба трубы своими руками с помощью народных методов. Но подобным способом можно согнуть трубы, у которых либо небольшое сечение, либо они изготовлены из достаточно мягкого металла, например, меди.

С помощью трубогиба

Использование профилегиба

Для того чтобы самому произвести изгиб профильной трубы, необходимо исходить из радиуса изгиба, материала, из которого труба изготовлена, толщины стенок, а также сечения трубы. Кроме того, следует учитывать требуемую сгибаемую точность, качество изделия, которое получается в результате и условия производства.

Изгиб труб профильных выполняется в допустимых пределах размеров их сечения, а также толщины стенок. При этом необходимо избегать, чтобы поперечное сечение трубы сплющивалось, и происходил излом внутренней части трубы.

Когда труба находится в станке, то она по краям обхватывается и растягивается. Одновременно с этим труба и изгибается в процессе движения гибочного шаблона.

Обратите внимание! Для того чтобы на сгибе сохранить стойкость стенок трубы, сгибание выполняется под внутренним гидростатическим давлением. Для этого на концы трубы надеваются заглушки, и внутрь трубы подается жидкость. После этого к середине трубы подводится гибочный шаблон. При помощи этого шаблона и выполняется изгиб, придавая при этом трубе необходимую форму.

С применением сварки и болгарки

Сгибаем с помощью болгарки

Согнуть профильную трубу можно также без использования специальных инструментов и станков.

Причем можно добиться в большинстве случаев изгиба действительно хорошего качества.

Для того чтобы сгибать профильную трубу при помощи сварочного аппарата и болгарки, необходимо выполнить следующее:

  • рассчитать радиус загибания (закругления) трубы;
  • по длине изгибаемого участка равномерно сделать с 3-х сторон пропилы;
  • после этого труба с легкостью гнется;
  • пропиленные места свариваются;
  • места сварки обрабатываются и шлифуются.

Можно достичь таким способом хорошего внешнего результата при требуемом радиусе изгибания трубы.

С применением средства внутреннего противодействия

Сгибание труб методом противодействия

В качестве такого средства может служить специально изготовленная пружина. Прежде чем согнуть трубу, из стальной проволоки навивается пружина квадратного сечения. Каждая сторона сегмента пружины должны иметь величину, которая на 1,5-2 мм будет меньше внутренней величины сечения трубы. Это необходимо для того, чтобы пружина без всяких усилий могла внедриться в трубу. После того как устанавливается место изгиба трубы, прежде чем начать ее гнуть, изгибаемый участок разогревается паяльной лампой. Затем на болванке производится изгиб трубы. Радиус этой болванки равен требуемому радиусу гнущейся трубы.

Медная профильная труба (для отопления или водопровода) в зимний период при необходимости может быть согнута несколько оригинальным методом. Для этого необходимо: медную трубу заполнять водой, предварительно пробкой закрыв один из концов. Труба выставляется на мороз, пока жидкость полностью не замерзнет. Изгибание трубы из меди после этого выполняется по шаблону соответствующего радиуса. При этом не прикладываются усилия, и не теряется сечение.

Видео

Вот такой ручной профилегиб можно собрать самому:

Как сгибать кабелепровод и трубу с помощью гибочного станка

Изгиб трубопровода может вызвать затруднения без использования подходящих материалов. Но с помощью трубогиба и трубогиба можно упростить даже самые проблемные углы; Кроме того, вы устраняете необходимость в дорогостоящих отводах для кабелепроводов, когда изгибаете их самостоятельно.

Необходимые инструменты и материалы

При формировании кабелепровода необходимо:

Когда вы используете гибочный станок с индикаторами и указателями степени — например, от Klein Tools или Rack-a-Tiers — изгиб на 30, 60 или 90 градусов становится несложным. При выполнении смещенных, встык, загибов или седловидных изгибов использование гибочного станка с градусной шкалой и множительной шкалой помогает сэкономить время и энергию.

Изготовление загибов под углом 90 градусов («L»)

  1. Определите желаемую общую высоту свободного конца после изгиба.

  2. Рассчитайте высоту заглушки, используя высоту свободного конца, и вычтите регулировку заглушки (из приведенной ниже Таблицы приемки гибочного устройства)

    90 ГРАДУСОВ ПЕРВОГО ИЗГИБА — ПРИЕМНЫЙ СТОЛ

    РАЗМЕР КАБЕЛЯ РЕГУЛИРОВКА СТЕРЖНЯ
    1/2 «EMT 5 «
    3/4 «EMT 6 «
    1 «EMT 8 «
    1-1 / 4 «EMT 11 «
    1/2 «ЖЕСТКИЙ 6 «
    3/4 «ЖЕСТКИЙ 8 «
    1 «ЖЕСТКИЙ 11 «
  3. Отметьте высоту заглушки, рассчитанную на шаге 2, от «верхнего» свободного конца кабелепровода.

    Пример: кабелепровод ½ дюйма для ЕМТ с высотой свободного конца 10 дюймов

    10 (высота свободного конца) — 5 (регулировка по таблице) = 5 дюймов (высота заглушки)

  4. Поместите кабелепровод на землю, затем прикрепите трубогиб так, чтобы крючок был направлен к свободному концу «вверх». Совместите символ начальной точки на изгибе (часто стрелку) с линией, проведенной на шаге 3.

  5. Надавите ногой на пятку сгибателя, используя ручку в качестве рычага, пока не достигнете положения 90 градусов.

  6. Снимите кабелепровод с гибочного станка и проверьте угол. Чрезмерный изгиб может потребоваться, если вы получаете легкую отдачу, когда снимаете ногу с изгиба.

Выполнение прогибов назад к спине

  1. Измерьте расстояние между объектами (часто стенами или балками), на котором должен пройти изгиб спина к спине.

  2. Для первого изгиба следуйте направлению изгиба под углом 90 градусов вверх.

  3. Начиная с ЗАДНЕЙ ЧАСТИ изгиба, измерьте расстояние, рассчитанное на шаге 1, и отметьте кабелепровод.

  4. Поместите трубогиб на кабелепровод лицом к свободному концу, противоположному исходному изгибу, который вы сделали на шаге 2.Совместите отметку из шага 3 с символом начальной точки на гибочном станке.

  5. Надавите ногой на пятку сгибателя, используя ручку в качестве рычага, пока не достигнете положения 90 градусов. Обязательно сохраняйте новый изгиб на той же плоскости, что и исходный изгиб, чтобы обе ножки имели желаемую форму. Чтобы вернуть ноги в одну плоскость, можно внести лишь минимальные изменения.

  6. Снимите кабелепровод с гибочного станка и проверьте углы.Чрезмерный изгиб может потребоваться, если вы получаете легкую отдачу, когда снимаете ногу с изгиба.

  7. Изготовление гибов со смещением

    1. Измерьте высоту, необходимую для преодоления препятствия, и расстояние, необходимое для преодоления препятствия.

    2. Определите угол, который потребуется для вашей установки, затем используйте Таблицу формул смещения (ниже), чтобы рассчитать место для разметки кабелепровода.

      ТАБЛИЦА СМЕЩЕНИЯ ФОРМУЛЫ
      УГОЛ ИЗГИБА МНОЖИТЕЛЬ ПОСТОЯН УДАР НА ДЮЙМ СМЕЩЕНИЯ
      10º x 10º 6 1/16 = 0,063
      22-1 / 2º x 22-1 / 2º 2,6 3/16 = 0,188
      30º x 30º ​​ 2,0 1/4 =.250
      45º x 15º 1,4 3/8 = 0,375
      60º x 60º 1,2 1/2 = 0,500
    3. Рассчитайте место первой отметки на кабелепроводе, используя следующие формулы:

      (расстояние смещения) X (усадка / дюйм) = общая усадка (Общая усадка) + (Расстояние до препятствия) = Измерение первой отметки

      Пример: поворот 45, расстояние смещения препятствия 5 дюймов, расстояние до препятствия 16 дюймов, 5 (Расстояние смещения) X. 375 (усадка / дюйм) = 1,875 1,875 (общая усадка) + 16 (расстояние до препятствия) = 17,875 (первая отметка)

    4. Рассчитайте, как далеко нужно поставить вторую отметку от первой, используя следующую формулу:

      (Расстояние смещения) X (Множитель постоянства) = Измерение второй метки

      Пример: изгиб 45 градусов, расстояние смещения препятствия составляет 5 дюймов, расстояние до препятствия составляет 16 дюймов. 5 (расстояние смещения) X 1,4 (множитель постоянства) = 7 (вторая отметка)
    5. Поместите трубогиб на кабелепровод и совместите символ начальной точки с первой отметкой на кабелепроводе.

    6. Удерживайте кабелепровод ровно, надавливая на него ногой, чтобы свернуть кабелепровод до отметки под углом 45 градусов на гибочном устройстве.

    7. Переверните гибочный станок и трубопровод (удерживайте их вместе), пока ручка гибочного станка не окажется на полу, а канал не будет уравновешен в воздухе.

    8. Поверните кабелепровод на 180 градусов в держателе гибочного станка и сдвиньте кабелепровод, чтобы совместить символ начальной точки гибочного станка со второй отметкой.

    9. Прикрепите ручку к земле, чтобы она не соскользнула, затем приложите силу к кабелепроводу для изгиба воздуха. Следите за тем, чтобы второй изгиб находился в той же плоскости, что и первый изгиб, чтобы кабелепровод при установке мог лежать ровно.

    10. Наконечники для гибки

      1. Вы можете либо рассчитать разметку с помощью рулетки, либо проложить кабелепровод прямо в отведенном месте и отметить размеры на основе самой физической конструкции.
      2. Выполните измерения, используя обратную сторону изгиба в качестве отправной точки, и выполните вторичные измерения с этой точки.
      3. Следите за тем, чтобы ваша труба не скатывалась или не соскальзывала в трубогибе.
      4. Символы на гибочном станке используются для обозначения начала и конца гибки. В зависимости от типа изгиба, который вы выполняете, вам необходимо выровнять кривую по правильному символу и совместить верх трубы с маркером правильного градуса.
      5. Сгибатель сгибается под давлением вашей стопы.Во время сгибания равномерно и сильно надавливайте на опору для стопы, чтобы убедиться, что изгиб остается правильным.
      6. Если изгиб вашей трубы не под правильным углом, просто поместите ее обратно в трубогиб и отрегулируйте изгиб. Когда все ваши измерения будут правильными, кабелепровод надежно войдет в пространство, в котором он будет установлен.
      7. Как всегда, во избежание травм надевайте защитное снаряжение.

      Практика ведет к совершенству

      Может потребоваться некоторая практика, прежде чем вы сможете изгибать кабелепровод без необходимости фиксировать градус.Убедитесь, что ваши первоначальные измерения верны. Если нужно, измерьте дважды; так у вас не останется слишком много лома из-за неправильных расчетов. Когда вы впервые учитесь гнуть кабелепровод, это медленный и устойчивый процесс. Так что не торопитесь, это не работа в спешке.

      Свяжитесь с нами для получения дополнительной информации о ручных гибочных инструментах от Klein и Rack-A-Tiers.

      Другие статьи, которые могут вам понравиться:

      Как рассчитать изгиб

      Выбор подходящей трубы для подземных коммуникаций

Трубные отводы: Быстрый праймер

Технологические трубопроводные системы редко перемещаются по прямой линии от процесса к процессу.Современные системы обработки часто представляют собой сложную сеть поворотов, перепадов высот, приспособлений и т. Д.

Как и в большинстве случаев, касающихся трубопроводов, понимание идеального использования изогнутых труб в вашем проекте или проекте имеет важное значение для правильной работы готовой системы.

В этом руководстве мы рассмотрим, почему вы можете учитывать изгибы труб при проектировании системы, а также общие соображения при поиске идеального изгиба трубы.

Зачем нужны гнутые трубы и трубки?

Гибка труб позволяет системам минимизировать перепады давления, при этом материалы прокладываются по сложным трубопроводным системам.

Поскольку большинство изогнутых труб не изменяют концы труб, изгибы труб часто легко реализовать в рамках технологической системы, используя стандартные процессы сварки, фланцы или другие методы соединения.

Огромное разнообразие размеров и материалов изгибов труб также делает их подходящими для прокладки всего, от горячих или едких жидкостей до поддержания давления и движения в жидкостях с высокой вязкостью или жидкостях с взвешенными твердыми частицами, таких как линии для суспензий нефтеносных песков, которые содержат высокую концентрацию кварцевый песок.

Наконец, поскольку большинство методов гибки труб довольно рентабельны, использование изогнутых труб и трубок будет иметь минимальное влияние на общий проектный бюджет при использовании идеальной длины и размеров для вашего приложения.

Распространенные методы гибки труб и их преимущества

Несмотря на то, что существует несколько методов гибки труб, большинство из них относятся к одной из двух категорий:

Методы холодной гибки часто основываются на явной физической силе, которая помогает придать трубе окончательную форму в то время как методы горячей гибки используют осторожный нагрев, чтобы уменьшить необходимое усилие.

Каждый метод имеет уникальные преимущества и определяет возможную степень изгиба и окончательную форму трубы.

Методы холодной гибки

Поворотная гибка с вытяжкой: Труба или труба изгибается с использованием комбинации штампов и других различных компонентов, работающих во вращательном действии. Это действие вытягивает трубу или трубу вперед, делая необходимый изгиб. Для гибки с вращательной вытяжкой также можно использовать оправки.

Изгиб на оправке: Оправка помещается внутри трубы или трубы, которая изгибается, особенно с материалами с более тонкими стенками, чтобы предотвратить дефекты, которые могут возникнуть при изгибе детали, такие как волнистость, сплющивание или сжатие.

Компрессионная гибка: Гибка трубы или трубки с использованием неподвижной матрицы, в то время как контр-матрица сгибает материал вокруг неподвижной матрицы.

Валковая гибка: Используется, когда требуются изгибы или изгибы большого радиуса. Этот метод пропускает кусок трубы через серию из трех роликов в пирамидальной конфигурации для достижения желаемой кривой.

Горячая гибка или индукционная гибка

Хотя есть небольшие различия в различных методах гибки горячей трубы, почти все они являются формой индукционной гибки.

Этот метод точно нагревает трубу с помощью индукционной нагревательной катушки перед приложением давления для выполнения намеченного изгиба.

Он требует гораздо меньшей физической силы, чем методы холодной гибки, и может производить изгибы аналогичного или более высокого качества без присадочных материалов, оправок или других добавок, используемых во избежание деформации.

Хотя индукционная гибка сводит к минимуму уменьшение диаметра в месте изгиба, она вызывает некоторые изменения толщины трубы.

Обычно внутренняя часть — или внутренняя часть изгиба — становится толще, а внешняя часть изгиба — тоньше.

Этот метод чаще всего используется для труб большого диаметра и гибов труб с большим радиусом.

Однако он также используется для труб меньшего диаметра и изгибов с коротким радиусом.

Размер и посадка изгиба трубы

В большинстве случаев изгибы трубы измеряются относительно номинального размера или диаметра трубы (D).

Колена с длинным радиусом, например, имеют расстояние от конца до центра, равное 1,5 диаметра (иногда обозначается как> 1,5D).

Отводы с коротким радиусом имеют размер от конца до центра, равный диаметру трубы.

Радиус осевой линии изогнутых труб и трубок можно определить, умножив обозначение D на диаметр трубы.

Например, труба 5D с D 10 дюймов будет иметь радиус центральной линии 50 дюймов.

Трубные отводы на 180 градусов используют другое измерение, основанное на расстоянии от центра к центру, чтобы дать лучшее представление о необходимом пространстве и о том, как отводы трубы впишутся в систему.

Как и в случае с коленами, умножение диаметра 180-градусного изгиба трубы на обозначение D даст вам размер от центра к центру.

Отводы труб с коротким радиусом 180 градусов представляют собой 2D, а сгибы труб с большим радиусом — 3D.

Это означает, что 4-дюймовая труба с коротким радиусом будет иметь расстояние от центра до центра 8 дюймов, в то время как такая же 4-дюймовая труба с большим радиусом изгиба будет иметь расстояние от центра до центра 12 дюймов.

Независимо от того, смотрите ли вы на колена или 180-градусные изгибы, касательные концы индукционной изогнутой трубы часто не подвержены влиянию процесса гибки и могут быть сопоставлены с существующим трубопроводом по диаметру, фланцу, клапану или требованиям к фитингу.

Хотя установка и определение размеров изогнутых труб на первый взгляд может показаться сложным, базовое понимание используемых измерений позволяет легко сопоставить их с существующей системой или интегрировать в новую конструкцию.

Популярные материалы, используемые для гибки труб

Методы гибки труб зависят от используемых металлов.

Однако из-за уменьшения силы, необходимой для достижения общих углов, индукционная гибка совместима с широким спектром как черных, так и цветных материалов, включая:

Это особенно верно для более тонких металлов, которые могут деформироваться, защемляться, разрушаться или разрушаться. в противном случае деформируйте, используя методы холодной гибки.

Заключительные мысли

Если стандартные 90-градусные отводы не подходят для конструкции вашей системы или требований к пространству, изогнутые трубы и трубки являются отличным вариантом прокладки.

Имея твердое представление о методах гибки, материалах и общей терминологии гибки труб, легко найти решение для труб и пространств любого размера.


Если у вас есть вопросы, специалисты Unified Alloys уже более четырех десятилетий поставляют изгибы труб и другие компоненты из нержавеющей стали и сплавов для предприятий Северной Америки и Канады. Свяжитесь с нами сегодня , чтобы поговорить с нашими техническими специалистами по продажам и найти идеальное решение для вашего проекта.

Как согнуть оцинкованную трубу — uooz.com

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Трубы в вашем доме гарантируют, что вода, газ и другие материалы попадут туда, где им нужно. Однако, если вы хотите, чтобы ваши трубы работали максимально эффективно, вам, возможно, придется потратиться на небольшую модификацию. Тем не менее, как гнуть оцинкованную трубу? Мы исследовали некоторые из лучших способов изменить трубопроводы в вашем доме.

Если вы хотите согнуть оцинкованную трубу, лучше всего использовать трубогиб. Ручные гибочные станки помогут вам вручную согнуть оцинкованную трубу. Сверхмощные гибочные машины упрощают преобразование толстых оцинкованных труб. Вы также можете сгибать трубы вручную.

Но есть способы согнуть оцинкованную трубу и без трубогиба. Продолжайте читать, чтобы узнать больше о методах гибки труб и советах, которые могут упростить уход за вашим домом.

Как согнуть оцинкованную трубу

Самый эффективный способ согнуть оцинкованную трубу — использовать трубогиб. Как автоматические, так и ручные трубогибы созданы для того, чтобы вы могли работать с трубами. Короче говоря, эти инструменты придадут вам прочность, необходимую для безопасного изгиба оцинкованной стали, не повредив себя и не повредив трубу.

Автоматические трубогибы Vs. Ручные трубогибы

Определить, сгибать ли оцинкованную трубу вручную или с помощью автоматического инструмента, может быть непросто.Если у вас еще нет ни одного из этих инструментов, вы должны быть уверены, что делаете разумное вложение.

Более того, вы должны убедиться, что у вас есть подходящее защитное снаряжение, прежде чем использовать какой-либо инструмент. Какой инструмент тогда вам следует использовать?

Автомат

Автоматические трубогибы снимают большую нагрузку при гибке труб. Эти сгибатели придают вашим усилиям искусственную силу.

Более того, они часто могут остановиться, прежде чем согнуть вашу трубу под желаемым углом.Тем не менее, автоматические трубки могут повредить вашу трубку быстрее, чем ручные. Точно так же эти заклинатели, как правило, требуют больших финансовых вложений.

Портативный

Для сравнения, ручные трубогибы, как правило, дешевле, но их сложнее использовать. Если вы хотите, чтобы ваш портативный трубогиб хорошо служил вам, вам нужно будет заранее проделать большую часть собственных вычислений.

Вам также необходимо подготовиться к тому, чтобы вкладывать много пота в свои работы по прокладке труб своими руками. Тем не менее, использование ручного трубогиба может сэкономить деньги на инструментах.Эти инструменты также могут ограничить степень повреждения ваших труб при первоначальной установке.

Посмотрите этот ручной трубогиб на Amazon.

Альтернативные методы гибки

Тем не менее, существует несколько способов гибки оцинкованной трубы, независимо от того, используете ли вы ручной или автоматический гибочный станок. Некоторые из наиболее распространенных методов, используемых сегодня, включают:

Компрессионная гибка

Чтобы выполнить компрессионный изгиб, оберните трубу вокруг плашки.Когда труба будет надежно закреплена, вы можете согнуть ее рукой, коленом или плоскогубцами. Если вы попытаетесь согнуть трубу вручную, обязательно наденьте перчатки.

Барабан для гибки

Гибка плунжера обычно выполняется автоматически. Установите трубу под гидроцилиндр и дайте ему упасть на нее. Обратите внимание, что при использовании метода набивки лучше всего заполнить трубку каким-либо вспомогательным материалом. Если вы попытаетесь изогнуть трубу с плохой опорой, вы рискуете перегибать ее или иным образом повредить вашу трубу.

Валковая гибка

Сгибание рулетов очень похоже на изготовление макарон, но с использованием металла вместо муки и яиц. Чтобы свернуть изгиб, вы можете пропустить трубу через ролики для труб, предварительно установив желаемый угол. Опять же, вы захотите заполнить трубку до такого типа прокатки, иначе вы рискуете перекрутиться.

Индукционная гибка

Для индукционного изгиба оцинкованной трубы вы можете обернуть вокруг нее нагревательную спираль. Убедитесь, что катушка подходит к той части трубы, которую вы хотите согнуть.Как только труба станет достаточно мягкой, вы можете руками или инструментом согнуть ее до нужной степени.

Горячая гибка

Горячая гибка работает аналогично индукционной гибке. Однако вместо того, чтобы устанавливать на трубу индукционную катушку, вы можете нагреть предпочитаемый изгиб с помощью паяльной лампы или аналогичного инструмента. После того, как мысленный элемент смягчится, вы можете закрепить его зажимом, чтобы обеспечить эффективный изгиб.

Легко ли изгибается оцинкованная труба?

Оцинкованная труба защищена слоем цинка.Этот слой предохраняет трубу от ржавчины. Хотя слой может быть поврежден со временем, он обеспечивает долговечность труб, экономит ваши деньги и обеспечивает бесперебойную работу воды и газа в течение многих лет.

Вопреки распространенному мнению, этот слой цинка не затрудняет сгибание оцинкованной трубы. Вместо этого вы можете гнуть оцинкованную трубу холодным способом с помощью трубогиба и других подходящих электроинструментов.

Если у вас старая оцинкованная труба, есть вероятность, что цинковое покрытие потрескается.В этих случаях вам может потребоваться заменить изогнутую трубу, чтобы обеспечить ее общий срок службы.

Вы можете выбрать работу с профессиональными сантехниками в вашем районе, если вы не чувствуете себя уверенно при работе на трубогибе или если у вас раньше был плохой опыт работы с трещинами цинка. Первоначальная консультация также может помочь вам определить, какой из ваших потенциальных методов гибки лучше всего подходит для ваших инструментов, не говоря уже о проекте, который вы имеете в виду.

Как правильно сгибать трубки?

Вы можете согнуть домашнюю трубку, используя те же методы, что и при ее сгибании.В частности, вы можете утрамбовывать, катить, сжимать и вращать трубы. Все эти методы при правильном использовании гарантируют, что ваша трубка сможет адекватно вписаться в вашу предпочтительную конфигурацию.

Посмотрите этот ручной трубогиб на Amazon.

Как согнуть трубу без гибочного станка?

Есть несколько различных способов успешно согнуть трубу без гибочного инструмента. Какой метод вы будете использовать, будет зависеть от размера вашей оцинкованной трубы и степени ее изгиба.

Прежде всего, закройте крышку и заполните трубку песком или грязью. Эти материалы предотвратят перегибы и другие виды повреждений труб в процессе гибки. После того, как ваша труба будет заполнена компактным материалом, найдите вокруг дома какой-нибудь прочный предмет. Вам нужно, чтобы этот объект был шире вашей трубы.

После того, как вы найдете нужный объект, наденьте на него трубку. Затем в перчатках используйте вес и силу своего тела, чтобы согнуть трубу на желаемый угол.Наполнитель, как уже упоминалось выше, предохранит трубу от трещин и перегибов.

Как согнуть трубу, не перегибая ее?

Если вас беспокоит структурная целостность трубы, вы можете принять меры, чтобы предотвратить ее перегиб. Лучший способ ограничить повреждение трубы — засыпать ее песком перед ее изгибом. Когда вы наполняете трубу плотным песком, вы заставляете трубу лучше держать форму.

Обратите внимание, что вы можете использовать изоленту или какой-либо другой колпачок, чтобы песок не просыпался через трубу.После того, как вы расположите трубу под желаемым углом, вы можете удалить заглушку и уплотненный песок, прежде чем приступать к установке.

Как определить степень изгиба?

Самый простой способ определить угол изгиба трубы — это потянуться к трубогибу. Вы не будете перегибать рассматриваемую трубу. Трубогибы часто оснащены транспортиром.

Если вы установите трубогиб по углу трубы, вы поймете, на какой градус изгибается труба.В качестве альтернативы вы можете приобрести портативный транспортир и установить его под нужным углом.

Если вы не уверены, под каким углом нужно сгибать трубу, или хотите перепроверить свои размеры, обратитесь к местным специалистам. Сантехники рядом с вами могут помочь вам определить угол наклона всех труб в вашем доме. Они даже могут дать вам представление о том, под каким углом вам может понадобиться сгибать новые трубы, если вы захотите установить новые детали.

Изготовление оцинкованных труб для вашего дома

Слой цинка на внешней стороне оцинкованных труб гарантирует, что они устойчивы к ржавчине и другим видам повреждений в течение длительного времени.Однако из-за этой дополнительной прочности оцинкованные трубы изгибаются труднее, чем другие типы труб. Имея это в виду, вам понадобятся подходящие инструменты под рукой, если вы хотите изменить какие-либо из ваших труб, которые будут установлены.

Трубогибы с ручным и механическим приводом могут помочь вам безопасно согнуть трубы под желаемым углом. Тем не менее, профессиональные сантехники могут помочь вам лучше подогнать трубы к дому. Даже если вы действительно хотите установить трубы самостоятельно, предварительная консультация с местными специалистами может немного упростить этот процесс.

Как сгибать трубу на оправке

Оправки — это обычно используемый инструмент при гибке труб. При правильном использовании оправки могут помочь предотвратить некоторые из наиболее распространенных проблем и проблем, с которыми вы можете столкнуться при изгибе трубы. Однако при неправильном расположении оправки могут создавать собственные проблемы. Крайне важно, чтобы вы понимали, как изгибать трубу на оправке, прежде чем приступить к изгибу. Однако сначала важно понять, почему мы используем оправку при гибке трубы.

Почему мы используем оправку?

Основная причина использования оправки при изгибе трубы — это поддержка. Оправка обеспечивает поддержку по всему радиусу изгиба и надежно удерживает трубу в канавке гибочной матрицы.

Одна из наиболее важных проблем, которые можно предотвратить при использовании оправки, — это возвратное пружинение. Спрингбок, или тенденция металла возвращаться к своей первоначальной форме, может стать серьезной проблемой при изгибе трубы. Оправка — самый простой способ предотвратить отскок.

Как согнуть трубу на оправке

Первый этап гибки оправки такой же, как и любой другой гибки, вы должны настроить свой инструмент. Правильная настройка инструмента важна для правильного выполнения гибки. Неправильно установленный инструмент может привести к складкам, перегибам, короблению, вздутию и разрушению трубки. Фактически, первым шагом в устранении любой проблемы с изгибом трубы должна быть проверка настройки инструментов.

После того, как ваша машина готова и вы получите набор инструментов, вы можете приступить к работе.При использовании оправки труба сначала натягивается на оправку, которая удерживается в фиксированном положении. Однако эта позиция очень важна.

Например, когда оправка помещается слишком далеко назад в трубе, она недостаточно далеко вперед, чтобы создать необходимое давление внутри изгиба для сжатия материала. Ваш изгиб может начаться достаточно хорошо, но как только изгиб пройдет около 20 градусов, материал начнет отталкиваться. Это, в свою очередь, образует рябь или волну. Волны образуются и сглаживаются между оправкой и гибочной головкой.Когда труба снимается с гибочного штампа, вы увидите большую изгибание (точка A на схеме ниже).

Например, когда оправка помещается слишком далеко назад в трубе, она недостаточно далеко вперед, чтобы создать необходимое давление внутри изгиба для сжатия материала. Ваш изгиб может начаться достаточно хорошо, но как только изгиб пройдет около 20 градусов, материал начнет отталкиваться. Это, в свою очередь, образует рябь или волну. Волны образуются и сглаживаются между оправкой и гибочной головкой.Когда труба снимается с гибочного штампа, вы увидите большую изгибание (точка A на схеме ниже).

Слишком большое перемещение оправки вперед также может привести к серьезным проблемам с изгибом. В основном, когда оправка выходит слишком далеко вперед, в конце изгиба может образоваться неровность.

Проблемы такого типа могут усугубиться при выполнении крутых изгибов или изгиба тонкостенных труб. Очень важно, чтобы ваша оправка, а также другие инструменты были установлены правильно.

Узнать больше

Щелкните здесь или перейдите по ссылке ниже, чтобы загрузить бесплатное введение в гибку труб, чтобы узнать больше, или свяжитесь с нами в любое время с любыми вопросами или комментариями, которые могут у вас возникнуть.

Вы можете найти эти другие изделия для гибки труб с оправкой:

Как согнуть трубу из ПВХ

Труба из ПВХ

обычно используется в качестве кабелепровода, а также ирригационного трубопровода. Он жесткий и прочный, что совершенно не позволяет ему гнуться. Колена и муфты позволяют изменять путь ПВХ, но лучший способ — изгибать ПВХ, не ломая и не перегибая его.

AmJohnny поделился инструкциями по гибке труб из ПВХ с использованием фена и дренажного шнека на 1/2 дюйма.Сливной шнек вставлен в ПВХ, чтобы предотвратить его перегиб, поскольку он изгибается-перекручивается. Трубку из ПВХ очень трудно снова выпрямить. С помощью фена нагрейте участок трубы из ПВХ и медленно надавите на участок, который нужно согнуть.

После изгиба на желаемый угол можно снимать шнек. Этот метод идеально подходит для маневрирования ПВХ вокруг углов и над другими трубами, оставаясь при этом заподлицо со стеной.Не торопитесь при нагревании и сгибании ПВХ, и вы почти всегда будете добиваться успеха.

Некоторые рекомендуют насыпать песок в ПВХ перед выполнением изгиба. Вот демонстрация этого метода в действии:

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вы можете попробовать оба. В худшем случае вы потратите 2 доллара на лом трубопровода из ПВХ.

Тимоти Даль Редактор DIY Тимоти на всю жизнь увлечен своими руками, он зациклен на технологиях для умного дома, красивых инструментах и ​​мучениях на своем FJ62 Land Cruiser.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как согнуть трубу из ПВХ с помощью теплового пистолета

Благодаря своей прочности, устойчивости к влаге и электричеству, а также низкой стоимости трубы из ПВХ являются широко используемым материалом во многих областях. Домашнее использование включает установку сантехники, внутреннюю кабельную разводку и садоводство. Он также отлично подходит для проектов DIY, таких как изготовление нестандартного блока для хранения или садовой мебели, или строительство импровизированной беседки-палатки.

ПВХ очень жесткий по своей структуре и бывает только в готовом виде. Существует множество адаптеров и других приспособлений, используемых для соединения нескольких частей в различных формациях, что позволяет разнообразить возможные формы всей конструкции или системы каналов из ПВХ в случае движущихся жидкостей. Однако чем больше соединений и деталей, тем выше вероятность утечки и отсоединения навесного оборудования. Более того, иногда невозможно достичь идеальных форм для текущего проекта, используя только трубопроводы и насадки, доступные в местных магазинах бытовой техники и т.п.

Здесь очень полезно сгибать ПВХ самостоятельно. Придание трубопроводу идеального контура для работы может сэкономить ваше время, нервы и деньги.

Процесс так же прост, как нагреть трубу, согнуть ее до нужной формы и дать ей остыть, чтобы она затвердела и навсегда осталась в контуре.

Это идеальный вариант, чтобы протестировать процесс один или два раза на ломе ПВХ, прежде чем работать с материалом, который вам действительно нужен для вашего проекта. Чтобы согнуть ПВХ, вам понадобится термофен, чтобы размягчить материал и придать ему форму.

Тепловая пушка HG Master Appliance отлично работает благодаря высокому потоку воздуха и надежному нагреву.

В хорошо вентилируемом помещении подключите тепловую пушку, подготовьте ПВХ и наденьте пару прочных термостойких перчаток.

Обогрев

Держите фен на 3–4 дюйма над ПВХ и перемещайте его из стороны в сторону вдоль трубы примерно на 12 дюймов в зависимости от размера изгиба, который вы надеетесь получить. После нескольких проходов поверните трубу, чтобы нагреть другую сторону той же секции.

Повторяйте этот процесс, пока материал не станет мягким до приемлемого уровня. Труба начнет заметно провисать под действием тепла. Как только вы заметите, что это происходит на большей части поверхности, которая должна быть изогнута, вы можете остановиться.

Пистолет может образовывать ожоги при слишком сильном нагреве. В большинстве случаев пятна носят чисто косметический характер и не влияют на прочность или твердость трубы после охлаждения. Их, как правило, можно закрасить, если нужно, или вообще оставить, если их не будет видно.

Гибка

Не снимая перчаток, возьмите ПВХ за края размягченного участка. Медленно согните трубу до нужной формы.

Примечание. Во время этой части процесса ПВХ можно перегибать даже при осторожных и преднамеренных движениях. В таком случае решением может быть использование песка. В начале процесса плотно заполните трубу песком по всей длине и заглушите оба конца. Нагрейте трубу обычным способом и перейдите к следующим шагам.Песок создает плотную нить, которая предотвращает перегиб ПВХ при изгибе.

После придания трубе идеальной формы подержите трубу в руках на короткое время, чтобы она не смогла принять форму.

После достижения желаемой конфигурации дайте ему остыть. Смочите трубу прохладной водой из шланга, положите мокрую тряпку на нагретый изгиб или просто дайте ей остыть в хорошо проветриваемом помещении.

Свяжитесь с экспертами Master Appliance сегодня, чтобы узнать о новейшей технологии тепловых пушек.Тепловой пистолет, который идеально подходит для вашего применения, предлагает множество вариантов на выбор.

Как гнуть выхлопную трубу?

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Хотите узнать, как гнуть выхлопную трубу и нужно ли? Что ж, мы исследовали изгибы выхлопной трубы и у нас есть для вас ответы.

Для гибки выхлопной трубы можно использовать трубогиб с оправкой или гибку без использования технологии наполненных труб.Чтобы использовать технику заполненной трубы, выполните следующие действия:

  • Измерьте длину трубы до места, где должен быть изгиб, и сделайте отметку.
  • Набейте трубу песком и закройте ее концы.
  • Закрепите трубу в тисках так, чтобы отметка из шага 1 была видна на краю тисков.
  • Нагрейте паяльной лампой то место, где вы хотите сделать изгиб.
  • Согните трубу, потянув на себя.
  • Снимите трубу с тисков и проверьте правильность ее положения.
  • Согните трубу, если требуется регулировка.
  • Промойте трубу водой, чтобы удалить весь песок.

Из этой статьи вы узнаете, как изгибать выхлопную трубу с трубогибом на оправке и без него. Это может быть полезно для экономии денег при замене или регулировке выхлопной трубы. Мы также рассмотрим соответствующие вопросы по выхлопной трубе. Продолжайте читать, чтобы узнать больше.

Как согнуть выхлопную трубу

Существует два основных способа изгиба выхлопной трубы. В одном методе используется трубогиб с оправкой, а в другом — метод труб с заполнением. Сначала мы расскажем, как использовать трубогиб с оправкой, а затем — технику для труб с заполнением.

Трубогиб с оправкой

Трубогиб с оправкой — это устройство, которое может изгибать трубу без обжима, что может помочь улучшить воздушный поток. Трубогиб с оправкой делает это за счет того, что в трубу вставляется прочная вставка, которая удерживает форму трубы и предотвращает деформацию.

Первым шагом к использованию трубогиба с оправкой является измерение трубы до места изгиба и нанесение отметки. Это измерение должно быть от края трубы до того места, где должна быть дальней стенка изгиба после изгиба.

Теперь совместите сделанную вами отметку с индикаторной отметкой на трубогибе с оправкой. Это должно выглядеть как ромб или треугольник.

Затем вы можете использовать трубогиб с оправкой, чтобы согнуть трубу под желаемым углом. По окончании убедитесь, что труба находится под правильным углом, и при необходимости отрегулируйте ее.

Использование трубогиба с оправкой обычно является тем способом, которым вы хотите добиться последовательной и надежной гибки труб. Тем не менее, они могут быть дорогими. Хороший трубогиб на оправке может стоить от 10 000 до 50 000 долларов. По этой причине многие люди выбирают более дешевый способ гибки выхлопных труб в домашних условиях. Теперь мы рассмотрим технику наполненной трубы.

Техника заполнения труб

Техника труб с наполнением — это метод сгибания трубы в домашних условиях без покупки дорогостоящего трубогиба на оправке.В этом методе используется песок, чтобы помочь трубе противостоять деформации. Вот шаги.

Измерение до изгиба

Во-первых, вам нужно измерить расстояние от конца трубы до того места, где должна быть дальней стенка изгиба после изгиба. Обязательно оставьте нахлест на три дюйма, где вы будете прикреплять выхлопную трубу обратно к автомобилю. На этом этапе сделайте отметку на трубе, которую вы будете использовать позже.

Набивка трубы песком

Далее вы хотите засыпать трубу песком.Обязательно плотно утрамбовывайте песок. Теперь закройте концы трубы, чтобы песок не вытек. Если у вас нет крышек, вы можете использовать скрученную газету. Просто убедитесь, что газета хорошо упакована, чтобы не допустить утечки.

Крепление трубы в тисках

Возьмите трубу и плотно закрепите в тисках. Совместите сделанную ранее отметку с краем тисков, чтобы она была видна. Затяните тиски, чтобы закрепить выхлопную трубу, но не так сильно, чтобы она не вдавила металл.

Обогрев места изгиба

Затем возьмите паяльную лампу и нагрейте металл в том месте, где должен быть изгиб. Нагрейте металл, пока он не станет пластичным. Вам нужно нагреть внутреннюю часть трубы больше, чем внешнюю, потому что, если внешняя часть перегрета, это может привести к разрыву металла при растяжении. Труба будет более терпимой к сжатию, поэтому внутри может быть больше тепла.

Гибка трубы

Теперь согните трубу, потянув на себя. Обязательно наденьте сварочные перчатки, так как металл хорошо проводит тепло, и оно может быстро распространиться по трубе. Тяните равномерно и без рывков, чтобы уменьшить вероятность появления складок или разрывов.

Проверить изгиб

Теперь возьмите трубу и поднесите к месту, где необходимо ее установить. Посмотрите, достаточно ли изгиба или необходимо внести корректировки.

Внесение корректировок

Если необходимо выполнить регулировку, снова вставьте трубу в тиски и повторно нагрейте изгиб. Немного потяните трубу в нужном направлении и еще раз проверьте, пока труба не встанет на место.

Промыть трубу водой

Как только выхлопная труба приобретет правильную форму, пора очистить ее от песка. Начните со снятия колпачков и высыпания песка. Некоторое количество песка может прилипнуть к внутренней части трубы, поэтому промойте трубу водой. После удаления всего песка обязательно просушите трубу перед установкой на автомобиль. Это может помочь предотвратить ненужную коррозию.

Если вы внимательно выполнили эти шаги, ваша выхлопная труба теперь должна быть изогнута под правильным углом. It Still Runs охватывает оба этих метода, если вы хотите узнать о них больше. Теперь давайте обсудим, нужно ли вообще гнуть выхлопную трубу.

Следует ли гнуть выхлопную трубу?

Обязательно убедитесь, что выхлопные трубы изогнуты так, чтобы они правильно прилегали к днищу вашего автомобиля. Если изгиб не настолько острый, чтобы ограничивать поток воздуха, то не должно быть причин не гнуть выхлопную трубу.

Как измеряется изгиб выхлопной трубы?

Изгиб выхлопной трубы измеряется путем нахождения расстояния от центра трубы в начале изгиба до центра трубы в центре изгиба. Это расстояние и есть радиус изгиба. Расстояние от одной ветви сгиба до другой должно быть в два раза больше радиуса сгиба, также называемого диаметром сгиба.

Это может быть немного сложно вычислить, но измерительные приборы также могут помочь вам определить радиус изгиба вашей трубы. Jim’s Custom Exhaust более подробно описывает расчет радиуса изгиба выхлопной трубы.

Неисправна ли изогнутая выхлопная труба?

Изогнутая выхлопная труба неплохо для вашего автомобиля. Если изгиб ограничивает поток воздуха, может быть важно быстро исправить его.Когда воздушный поток ограничен, двигатель должен работать интенсивнее, чтобы двигать автомобиль, и производительность двигателя может снизиться. Со временем это может вызвать ненужную нагрузку на ваш двигатель и потенциально вызвать повреждение внутренних деталей.

Влияет ли поврежденный выхлоп на работу автомобиля?

Поврежденный выхлоп влияет на работу автомобиля. Если есть блокировка или ограничение воздушного потока, в двигателе будет создаваться повышенное давление, с которым можно работать, что снижает производительность двигателя.

Если в выхлопной магистрали есть отверстие, двигатель может потерять драгоценный вакуум, что снизит производительность.В целом, если у вас есть повреждение выхлопной системы, рекомендуется как можно скорее починить ее.

Как починить свисающую выхлопную трубу?

Если у вас свисающая выхлопная труба, может быть важно отремонтировать ее, прежде чем повредить ее, волоча по земле. Хотя вы можете отремонтировать его, купив запасной резиновый зажим, он будет стоить более 30 долларов и прослужит всего около десяти лет. Есть техника, которая действует дольше и стоит всего несколько центов. Техника проволочной вешалки.

https://www.istockphoto.com/photo/hand-holding-wire-hanger-gm491325275-39912144

Это действительно просто. Сначала возьмите проволочную вешалку и сделайте петлю вокруг выхлопной трубы. Затем прикрепите эту петлю к раме, к которой должен прикрепляться резиновый зажим. Вот и все.

Выхлопная труба больше не будет висеть и прослужит намного дольше, чем резиновые зажимы, предназначенные для удержания выхлопной трубы. Если вы хотите посмотреть видео о том, как это сделать, у Дэнниса Кэма есть отличное видео на Youtube.

Последние мысли

Изгиб выхлопной трубы — это то, что вы можете сделать самостоятельно, если знаете правильную технику. Хотя изогнутая выхлопная труба не является проблемой для характеристик автомобиля, если труба изогнута настолько резко, что ограничивает поток воздуха, вам необходимо устранить эту проблему. Также мы узнали, что подвесную выхлопную трубу можно закрепить самостоятельно с помощью металлической вешалки для одежды.

Надеемся, вам понравилась эта статья. Если вы хотите узнать больше, ознакомьтесь с другими сообщениями ниже:

Есть ли в Fiat 500L каталитический нейтрализатор?

Насколько велик каталитический нейтрализатор?

.
