как замерить по длине окружности, измерить рулеткой, определить диаметр

Содержание:

Определение диаметра в бытовых условиях
Измерение диаметров в производственных условиях

В процессе выполнения строительных работ в быту или на производстве может появиться необходимость в измерении диаметра трубы, которая уже вмонтирована в систему водоснабжения или канализации. Также знать данный параметр необходимо на стадии проектирования прокладки инженерных коммуникаций.

Отсюда возникает необходимость разобраться с тем, как определить диаметр трубы. Выбор конкретного способа выполнения измерений зависит от размеров объекта и от того, доступно ли расположение трубопровода.

Определение диаметра в бытовых условиях

До того как замерить диаметр трубы, нужно приготовить следующие инструменты и устройства:

• рулетка или стандартная линейка;
• штангенциркуль;
• фотоаппарат — его задействуют при необходимости.

Если трубопровод доступен для проведения замеров, а торцы труб можно без проблем измерить, тогда достаточно иметь в распоряжении обычную линейку или рулетку. При этом следует учитывать, что используют такой метод, когда к точности предъявляются минимальные требования.

В этом случае выполняют измерение диаметра труб в такой последовательности:

1. Подготовленные инструменты прикладывают к месту, где находится самая широкая часть торца изделия.
2. Потом отсчитывают количество делений, соответствующих размеру диаметра.

Данный способ позволяет узнавать параметры трубопровода с точностью, составляющую несколько миллиметров. Иногда требуется определить и площадь трубопровода, что тоже весьма просто сделать.

Для измерения внешнего диаметра труб с небольшим сечением можно задействовать такой инструмент как штангенциркуль:

1. Раздвигают его ножки и прикладывают к торцу изделия.
2. Затем их нужно сдвинуть так, чтобы они оказались плотно прижатыми к наружной стороне стенок трубы.
3. Ориентируясь на шкалу значений приспособления, узнают требуемый параметр.

Этот метод определения диаметра трубы дает довольно точные результаты, до десятых миллиметра.

Когда трубопровод недоступен для обмера и является частью уже функционирующей конструкции водоснабжения или газовой магистрали, поступают следующим образом: штангенциркуль прикладывают к трубе, к ее боковой поверхности. Таким способом обмеряют изделие в тех случаях, если у измерительного приспособления длина ножек превышает половину диаметра трубной продукции.

Нередко в бытовых условиях возникает необходимость узнать, как измерять диаметр трубы, имеющей большое сечение. Существует простой вариант, как это сделать: достаточно знать длину окружности изделия и константу π, равную 3,14. Ненамного сложнее узнать объем трубы, выполнив простые расчеты.

Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где:

d – определяемый диаметр;

l – длина измеренной окружности.

К примеру, обхват трубы составляет 62,8 сантиметра, тогда d = 62,8:3,14 =20 сантиметров или 200 миллиметров.

Бывают ситуации, когда проложенный трубопровод полностью недоступен. Тогда можно применить метод копирования. Суть его заключается в том, что к трубе прикладывают измерительный инструмент или небольшой по размеру предмет, у которого известны параметры.

К примеру, это может быть коробок спичек, длина которого равна 5 сантиметрам. Потом этот участок трубопровода фотографируют. Последующие вычисления выполняют по фотографии. На снимке измеряют видимую толщину изделия в миллиметрах. Потом нужно перевести все полученные величины в реальные параметры трубы с учетом масштаба произведенной фотосъемки.

Измерение диаметров в производственных условиях

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

На больших строящихся объектах трубы до начала проведения монтажа в обязательном порядке подвергают входному контролю. Прежде всего, проверяют сертификаты и маркировку, нанесенную на трубную продукцию.

Документация должна содержать определенную информацию, касающуюся труб:

• номинальные размеры;
• номер и дата ТУ;
• марка металла или вид пластика;
• номер товарной партии;
• итоги проведенных испытаний;
• химический анализ выплавки;
• тип термической обработки;
• результаты рентгеновской дефектоскопии.

Кроме этого, на поверхности всех изделий на расстоянии примерно 50 сантиметров от одного из торцов всегда наносят маркировку, содержащую:

• наименование производителя;
• номер плавки;
• номер изделия и его номинальные параметры;
• дату изготовления;
• эквивалент углерода.

Длину труб в производственных условиях определяют мерной проволокой. Также не возникает сложностей с тем, как измерить диаметр трубы рулеткой.

Для изделий первого класса допустимой величиной отклонения в одну или другую сторону от заявленной длины являются 15 миллиметров. Для второго класса –100 миллиметров.

У труб наружный диаметр сверяют, пользуясь формулой d = l:π-2Δр-0,2 мм, где кроме вышеописанных значений:

Δр – толщина материала рулетки;

0,2 миллиметра– припуск на прилегание инструмента к поверхности.

Допускается отклонение величины внешнего диаметра от заявленной производителем:

• для продукции с сечением не более 200 миллиметров–1,5 миллиметра;
• для больших труб – 0,7%.

В последнем случае для проверки трубной продукции пользуются ультразвуковыми измерительными приборами. Для определения толщины стенок задействуют штангенциркули, у которых деление на шкале соответствует 0,01 миллиметра. Минусовой допуск не должен превышать 5% номинальной толщины. При этом кривизна не может быть более 1,5 миллиметра на 1 погонный метр.

Из вышеописанной информации ясно, что несложно разобраться с тем, как определить диаметр трубы по длине окружности или при помощи несложных измерительных инструментов.

Как замерить диаметр трубы с помощью рулетки и линейки, штангенциркуля, микрометра и лазерного датчика

Содержание:

1. Метрические и дюймовые единицы измерения
2. Способы как можно измерить наружный и внутренний объем
3. Какой инструмент понадобиться для каждого способа
4. Как замерить посредством линейки или рулетки
5. Как замерить с помощью штангенциркуля
6. Как замерить микрометром
7. Лазерные датчики
8. Как замерить давление воды в трубопроводе

Как замерить диаметр трубы, интересуются многие домашние мастера. Ведь при устранении неполадок в водоподающей или сливной сети часто приходиться менять трубы на новые, или ремонтировать старые.

Это требуется не только для перечисленных систем, но и при обустройстве газовой системы или дымохода. Профессиональные мастера хорошо знают, как подобрать размеры сортамента для водопровода, или любой другой системы.

Ремонтируя водопровод или канализацию, необходимо точно определить диаметр магистрали.

Метрические и дюймовые единицы измерения

Перед тем, как померить величину сортамента, следует принять во внимание, что технологические особенности прокладки и проведения расчетов при работе со стальными и пластиковыми магистралями различные.

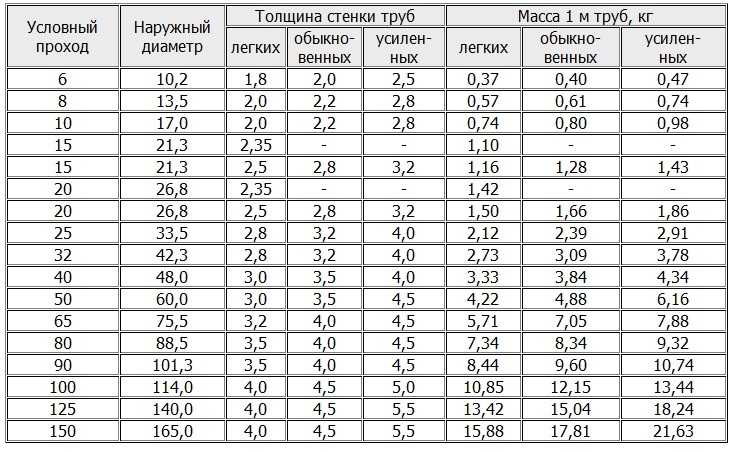

По этой причине необходимо вначале получить понятие о типоразмерах трубопрокатных материалов для трубопроводов, и уже затем замерять их. Без этих знаний определить размер сортамента в миллиметрах или дюймах невозможно.

Стальной трубопрокат, прежде всего, определяют по внутреннему показателю объема измеряемого в дюймах. В соответствии с этими единицами можно встретить названия «дюймовые» и «полудюймовые» трубопрокатные материалы. Один дюйм равняется 25,4 мм, а его половина соответственно определяется как 12,7 мм.

Замерять наружный диаметр сантехники не спешат. Часто монтаж можно произвести и без него. Замерить эту величину нужно в тех случаях, когда надо померить магистраль, скрепляемую стыками на резьбовом соединении.

Обычно она нарезается на внешней части трубного изделия, и ее величина зависима от размеров стенки трубного изделия. При этих действиях следует запомнить, что если померить трубы с разными внутренними показателями объема, то размер стенки будет различным.

Чтобы проще измерить и подсчитать количество нужных материалов для трубопровода, можно применить специальную систему резьбы для показателя внешнего объема трубопрокатных изделий. От привычного показателя, который можно замерить в мм эти величины отличаются.

Чтобы правильно определить величину трубных изделий в миллиметрах или узнать их габариты в дюймах, нужно принять во внимание следующую информацию.

Например, если диметр метрической резьбовой накатки, обозначенный М16, то трубное изделие имеет наружный объем в 16 мм. В варианте с трубной резьбой все это отличается. В дюймах эти расчеты немножко другие.

Диаметр снаружи у полудюймового изделия не достигает 21 миллиметра, и ее резьбовая накатка такая же по габаритам. А название «полудюймовая», это изделие имеет из-за показателя объема внутри. В дюймах эта величина обозначается — ½. Чтобы легче было переводить дюймы в мм, рекомендуют пользоваться специальными таблицами.

Способы как можно измерить наружный и внутренний объем

До того, как приступать к работе, и выяснить, как меряется диаметр, придется установить, какой именно объем нужен для конкретной задачи. Весь трубопрокат для любых магистралей меряется и классифицируется по величине внутреннего диам-ра. Он носит название «условный проход», потому, что именно он отвечает за пропускные возможности сети.

Если меряется диаметр внутри, то он обозначается Dу, а внешний – Dн. Толщину стенки при этом указывают как h. С этими обозначениями удобно мерить и выполнять расчеты, и составлять проекты различных магистралей для жилых и производственных зданий.

Что касается способов замера размера объема трубных изделий, то первое, что важно отметить – это отличие их особенностей зависимо от условий. Их необходимо учитывать, иначе можно сделать много ошибок.

Определять выбор того, или иного варианта, приходиться зависимо от того, насколько в доступном месте расположили объект, который меряется. Теперь о некоторых из способов более детально.

Какой инструмент понадобиться для каждого способа

Перед тем, как подобрать диаметр трубы для отопления, или любой другой системы, необходимо знать, чем пользуются в таких ситуациях.

Общеизвестный штангенциркуль для измерения применяется чаще, чем другие инструменты. Но, его может не оказаться среди набора домашнего инструмента. Поэтому приходиться решать вопрос, как замерить диаметр трубы без штангенциркуля.

Также узнавать точные габариты изделия с большим диаметром на отоплении или водоснабжении, используя данное приспособление, не представляется возможным. В таких ситуациях замерить требуемую длину объема трубного изделия возможно более простыми приспособлениями:

• гибкой линейкой;
• рулеткой;
• знания величины числа Пи, которая составляет 3,14.

Если доступ к сети не затруднен, лучше вариантом, как высчитать величину, будет рулетка или металлическая линейка. Но, твердой линейкой легко высчитать величину только торцевых частей магистрали, которая измеряется.

Смотреть видео

Еще одним вариантом, как меряется окружность трубы внутри или снаружи, это способ копирования. В такой ситуации к трубе подносят например линейку. Затем этот участок магистрали фотографируют. Мерить далее, чтобы получить весь набор необходимых сведений, следует по фотографии. Соответствующие реальности цифры получаются после проведенного масштабирования сделанных фото.

Помимо этого, найти диаметр можно при помощи следующей формулы:

D = L:3,14.

В ней D показывает диаметр, а L – это окружность трубного изделия. На простом примере это выглядит следующим образом. Окружность трубы получилась 62,8 см. Это число делится на 3, 14. В результате получаем 200 мм.

С этой формулой работают не только домашние сантехники. Ее применяют и в условиях производства, только в данном случае есть небольшая поправка. Формула для работы остается в том же виде, только от конечного результата отнимают удвоенный показатель толщины рулетки и величину 0,2. В это число входит поправка на прилегание рулетки к поверхности магистрали.

Как замерить посредством линейки или рулетки

Перед тем, как замерить диаметр трубы рулеткой или гибкой линейкой, следует знать, что этот вариант отличается простотою действий, и эта задача будет посильной даже малоопытным мастерам. Тут необходимо выполнить всего один замер.

Необходимо измерить окружность трубопровода. Значение, которое получится, делят на величину Пи. Чтобы замерить и получить более точные цифры, следует использовать в работе не 3,14, а 3,1416. Но, для задачи как найти наружный диаметр трубы с большим объемом, линейки будет не достаточно. В работу нужно будет взять рулетку.

Чтобы определить объем трубы так же используют способ измерения габарита стенки на срезе. Это можно измерить все теми же инструментами. Есть возможность также применить штангенциркуль. От размерного показателя объема снаружи отнимается показатель толщины стенок.

Выполняя монтаж магистралей, важно знать, что определить внутренний объем сортамента, импортируемого к нам, нужно определяясь на то, что его поставляют с сопроводительной документацией.

Смотреть видео

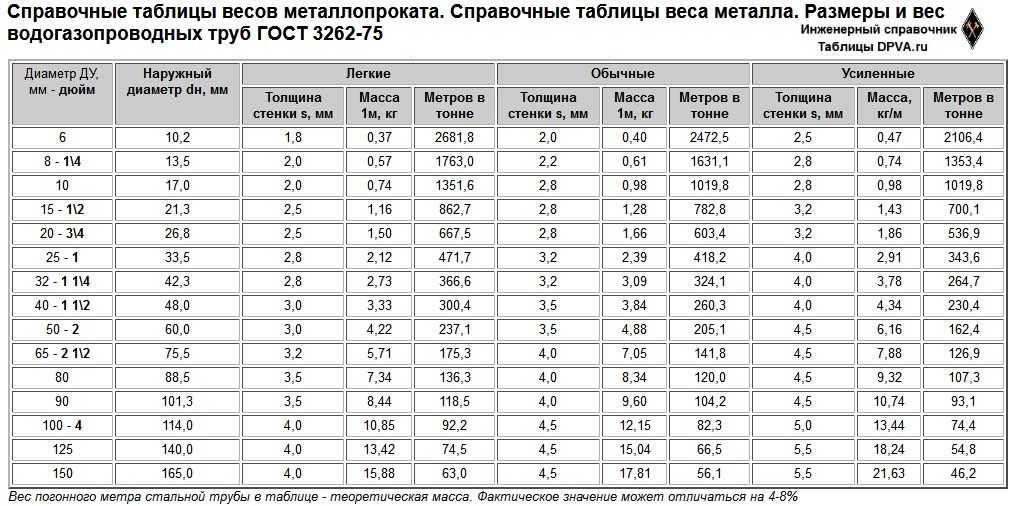

В ней указываются значения внутреннего объема в дюймах. Чтобы перевести показатели внутреннего или внешнего размера в сантиметры, их нужно умножить на 2,54. Для аналогичного перевода внутреннего и внешнего диам-ра обратно, следует умножить показатель на 0,398.

Ниже представлен еще интересный способ.

Как замерить с помощью штангенциркуля

Если спросить у профессионального сантехника, как замерить штангенциркулем, то ответ на этот вопрос будет следующим – «штангенциркуль для таких действий является наиболее удобным приспособлением, и замерить им нужный габарит можно очень легко не проводя дополнительных вычислений. Но, измерять таким путем только можно трубный прокат с габаритами до пятнадцати сантиметров».

Губками приспособления нужно основательно прижиматься к стенке сортамента, но прикладывать при этом большие усилия не рекомендуют. Дальше можно замерить и определить размеры в сантиметрах, и при наличии необходимости – в миллиметрах.

Так же, используя штангенциркуль, можно мерить и определить размер торцевой части. Если эта часть магистрали находится в труднодоступном месте, и соединение здесь неразъемное, то это приспособление окажется даже очень кстати.

Но, длина его ножек не должна быть больше, чем половина объема трубопровода. Для определения замера измерительное приспособление прикладывается к трубе в самом широком месте.

Смотреть видео

Перед тем, как определить диаметр стальной трубы этим способом, следует запомнить, что мастера со стажем рекомендуют брать для работы только прибор высокого качества. Только он может гарантировать точное определение размеров.

Как замерить микрометром

Если определяется диаметр металлической или любой другой трубы, то каждый замер можно проделать с высокой точностью (до 0,01мм) с помощью микрометра. По своему виду, устройство напоминает скобу. На одной ее стороне находится пятка – опора, а на другой стебель и резьба высокой точности, оснащенная микровинтом. Микровинт содержит метрическую шкалу.

Чтобы узнать, как найти показатель объема сортамента посредством микрометра на металлическом или другом трубопрокате, необходимо расположить деталь между пяткой и торцом, затем начать вращение винта.

Продолжать следует до тех пор, пока не прозвучат 3 щелчка. Далее нужно найти показания на стебле, где есть шкала в миллиметрах, и к полученным цифрам добавляются данные со второй шкалы прибора (это сотые доли миллиметра). В сумме этих двоих показателей определяется нужная величина. И, как видно, найти ее совсем не сложно.

Наиболее правильно замерить диаметр трубы позволяют микрометры, оснащенные электронной функцией цифрового отсчета. Они самые удобные для работы, и позволяют определить результат с точностью до 0, 001мм. Если в таком приборе садится батарейка, то замерить им можно, как обычным микрометром.

Единственным минусом в данном случае называют высокую стоимость приборов, что не всегда приемлемо для домашнего мастера. Поэтому, чтобы правильно произвести замер в домашних условиях, такие приборы применяют крайне редко.

Лазерные датчики

Измеряться диаметр металлической или любой другой трубы круглого сечения может сканирующими лазерными датчиками. Как определяется диаметр трубы этими приборами? Здесь все просто.

Такие устройства состоят из получателя и приемника. Эти приборы используют плоскость света, образовавшуюся от лазера, который отклоняется крутящейся призмой и направляется посредством линзы.

В приемнике лазер фокусируют на диоде. Для того чтобы выполнить последующий проход лазеру по металлической или другой системе, необходимо время.

Как замерить давление воды в трубопроводе

Измеряться давление жидкости в магистрали может посредством простого прибора – манометра. Здесь все предельно просто, достаточно взглянуть на шкалу прибора. Показатели этого прибора принимают с незначительным допущением.

Но, есть другие способы, как определить объем воды в трубе.  Это делают при помощи самодельных приспособлений и формул расчета, основанных на правилах гидродинамики. При расчетно – экспериментальных способах можно определить давление, используя шланг, а далее проводят вычисления через показатель расхода жидкости.

Определить окружность трубы по расходу воды, и найти в сети для этого формулы не трудно. Но, измеряться показательная величина в результате таких экспериментов будет со значительными погрешностями. Определить и использовать замер диаметра по расходу жидкости более целесообразно будет в качестве справочной информации.

Вычислить площадь трубы, зная диаметр, можно посредством все тех же формул. В них подставляются найденные и известные величины, и путем простого расчета можно вычислить площадь магистрали на нужном участке.

Сама формула выглядит следующим образом:

S=Pi*(D/2-N)^2.

В ней: S это площадь сечения внутри заготовки; Рi равняется 3,14; D обозначает внешний объем трудного изделия, а N – толщина стенки.

Вычислить площадь и другие габариты необходимо точно, иначе построенное сооружение будет плохого качества и с низкой надежностью. А зная точно площадь сооружения можно не только выстроить высоконадежный трубопровод, но и сэкономить на закупке лишних строительных материалов.

Весь изложенный материал помогает решить такой нужный вопрос, как вычислить диаметр трубы. Из материала становится понятно, что сделать это совершенно не трудно. Вычислить все нужные величины можно, имея несложные знания школьного уровня.

Так же, вычислить все требуемые параметры можно, если внимательно применять простые инструменты, которые существенно упростят все действия. Любой домашний мастер без труда сможет замерить и вычислить все нужные показатели, и сконструировать качественный трубопровод.

Если возникают трудности, как правильно подобрать диаметр трубы или как вычислить его по длине окружности, то всегда можно обратиться за помощью к специалистам. Они быстро подберут и вычислят нужные диаметры по длине окружности трубопроката.

Смотреть видео

Помимо вычисления и подбора профессиональные мастера могут помочь с монтажными работами. Только для работы следует подобрать грамотных специалистов. Тогда, потраченные на их работу деньги, полностью оправдают себя надежным функционированием построенной системы.

Что такое внутренний диаметр (ID)?

Последнее обновление: 23 августа 2018 г.

Что означает внутренний диаметр (ID)?

Внутренний диаметр (ID) полого круглого предмета, такого как труба, представляет собой измерение расстояния по прямой линии от одной точки на внутренней стенке предмета через его центр до противоположной точки также на внутри. Внутренний диаметр зависит от внешнего диаметра объекта и толщины его стенки.

Внутренний диаметр также известен как внутренний диаметр или внутренний диаметр.

Реклама

Trenchlesspedia Объяснение внутреннего диаметра (ID)

Внутренний диаметр трубы рассчитывается путем вычитания удвоенной толщины стенки трубы из общего внешнего диаметра. Этот расчет удаляет стенки трубы из измерения, оставляя только внутренний диаметр.

Измерения внутреннего диаметра имеют решающее значение для расчетов расхода и объема. Внутренний диаметр канализационных труб, например, должен быть достаточно большим, чтобы соответствовать ожидаемым расходам и объемам. Несоответствующие внутренние диаметры могут привести к дублированию и возможному выходу трубы из строя.

При бестраншейном строительстве измеряются внутренние диаметры для определения соответствующего размера и типа требуемой реконструкции трубопровода. Например, вкладыши труб, отверждаемые на месте, должны иметь соответствующий размер, чтобы обеспечить надлежащий контакт вкладыша и смолы с внутренними стенками трубы.

Реклама

Синонимы

Внутренний диаметр, Внутренний диаметр

Поделись этим термином

Связанные термины

• Номинальный диаметр
• Номинальный размер трубы

• Внешний диаметр
• Диаметр байпаса

Связанное Чтение

• Проскальзывание или разрыв трубы для ремонта трубы?
• Основы распыления труб на месте
• Распространенные проблемы, связанные со скважинами большего диаметра
• Линия живота против. Ченнелинг: когда бестраншейный ремонт нельзя использовать для ремонта
• Процесс расширения скважины
• Методы предотвращения коррозии в инфраструктуре

Теги

Актуальные статьи

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Горизонтально-направленное бурение

Горизонтально-направленное бурение: 7 ключевых фактов, которые необходимо знать

Как рассчитать внутренний диаметр

••• Bet_Noire/iStock/GettyImages

Обновлено 14 декабря 2020 г.

Автор: Chance E. Gartneer

Полые повседневные круглые объекты выглядят иначе, чем нарисованные двухмерные круги. Такие объекты, как трубы и шланги, имеют два разных диаметра. Внешний диаметр измеряет расстояние по прямой линии от одной точки снаружи объекта через его центр и до противоположной точки снаружи. Внутренний диаметр измеряет внутреннюю часть объекта. Расчет внутреннего диаметра зависит от внешнего диаметра и толщины внешнего круга.

Найдите общий диаметр рассматриваемого объекта, измерив расстояние от внешней стены одной стороны (точка начала) до внешней стены другой стороны (конечная точка). Убедитесь, что ваше измерение проходит через центр объекта, а начальная и конечная точки находятся на противоположных сторонах объекта. В качестве примера предположим, что объект, который вы измеряете, представляет собой большую трубу с общим диаметром 40 дюймов.

Определить толщину объекта. В зависимости от объекта, который вы измеряете, вы можете сделать это, либо просмотрев информацию об объекте в листе данных, либо физически измерив толщину от внешней стенки до внутренней стенки. Имейте в виду, что, поскольку вы измеряете только толщину стенки, ваше измерение не должно включать пространство внутри объекта. Для примера с нашей 40-дюймовой трубой предположим, что ее толщина составляет 2 дюйма.

Поскольку ваше начальное измерение диаметра включает толщину объекта как в исходной, так и в конечной точке измерения, фактически он проходит через стенку объекта дважды. Чтобы компенсировать это, умножьте свое измерение толщины на 2. Для примера с трубой это означает, что вы должны умножить 2-дюймовую толщину на 2, чтобы в итоге получить 4 дюйма стенки трубы как часть вашего общего диаметра.

Вычтите удвоенную толщину из общего диаметра, чтобы вычислить внутренний диаметр. Это удалит стены объекта из ваших измерений, оставив только пространство между ними. В нашем примере с 40-дюймовой трубой диаметр 40 дюймов включает в себя 4 дюйма стенки трубы, которые необходимо удалить. Вычитание 4 дюймов из 40 дюймов дает нам:

40-4=36

Это означает, что внутренний диаметр трубы в нашем примере составляет 36 дюймов.
