Создание плана дома

Используйте шаблон план дома вVisio профессиональный иVisio, план 2, чтобы нарисовать новые планы дома или планы ремонта, поэкспериментировать с новыми схемами мебели и кухонной мебели или нарисовать планы, чтобы добавить новую комнату в свой дом.

Создание плана дома

  1. На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

  2. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией .

    Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

  3. Создайте базовую структуру внешних стен одним из следующих способов.

    Использование фигур помещения

    1. Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

    2. Изучая фигуру помещения, перетаскиванием химок и выделения на отдельных стенах.

    Использование фигур стен

    1. Из набора элементов Структурные элементы перетащите на страницу документа фигуры наружных стен.

    2. Измените размеры стен, перетащив конечную точку ( или ).

    3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  4. Создайте внутренние стены.

    1. Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

    2. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  5. Добавьте другие структурные элементы.

      Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

    1. Из набора элементов Основные компоненты здания перетащите на страницу документа фигуры строительных элементов, таких как лестница.

  6. Добавьте двери и окна.

    1. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

      Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

  7. Собрав каркас здания и структуру стен, вы можете добавить символы электрооборудования и размерные линии.

    Добавление символов электрооборудования

    1. Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

    2. Отпустите кнопку мыши, появляется красный квадрат, указывающий на то, что символ приклеен к стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

    Добавление на стены размерных линий

    1. Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

    2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

    3. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

    На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

  1. Выберите метрическую или американскую

    систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

  2. На вкладке Вставка нажмите кнопку Чертеж САПР.

  3. Для принятия размера и расположения чертежа САПР нажмите кнопку ОК.

    Вставленный чертеж можно переместить, изменить его размер и масштаб. Можно также заблокировать слой, содержащий чертеж САПР, чтобы при создании нового плана случайно не изменить этот слой.

К началу страницы

Копирование существующего плана дома Visio в новый документ

  1. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

  2. Откройте существующий документ Visio.

  3. На вкладке Конструктор выберите группу Параметры страницы, а затем откройте вкладку Масштаб документа. Запомните масштаб существующего чертежа и установите такой же в новом документе.

  4. В существующем документе выберите фигуры, которые хотите использовать в новом документе, и на вкладке Главная щелкните команду Копировать.

  5. Перейдите в новый документ и на вкладке Главная выберите команду Вставить.

    Совет: Вы можете заблокировать существующие слои документа, чтобы случайно не изменить их при создании нового плана.

К началу страницы

Создание плана дома

    На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

  1. Щелкните План дома, выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

  2. Создайте базовую структуру внешних стен одним из следующих способов.

    Использование фигур помещения

    1. Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

    2. Изучая фигуру помещения, перетаскиванием химок и выделения на отдельных стенах.

    Использование фигур стен

    1. Измените размеры стен, перетащив конечную точку ( или ).

    2. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  3. Создайте внутренние стены.

    1. Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

    2. Измените размеры стен, перетащив конечную точку ( или ).

    3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  4. Добавьте другие структурные элементы.

    1. Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

    2. Добавьте двери и окна.

      1. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

        Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

    3. Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

    4. Отпустите кнопку мыши, появится красный квадрат, указывающий на то, что символ приклеен к стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

    Добавление на стены размерных линий

    1. Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

    2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

    3. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

  1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

  2. На вкладке Вставка нажмите кнопку Чертеж САПР.

  3. Выберите файл чертежа и нажмите кнопку Открыть.

  4. Копирование существующего плана дома Visio в новый документ
    1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

    2. Откройте существующий документ Visio.

    3. На вкладке Конструктор выберите группу Параметры страницы, а затем откройте вкладку Масштаб документа. Запомните масштаб существующего чертежа и установите такой же в новом документе.

    4. В существующем документе выберите фигуры, которые хотите использовать в новом документе, и на вкладке Главная щелкните команду Копировать.

    5. Перейдите в новый документ и на вкладке Главная выберите команду Вставить.

      Совет: Вы можете заблокировать существующие слои документа, чтобы случайно не изменить их при создании нового плана.

    К началу страницы

    Важно:  Office 2007 больше не поддерживается. Перейдите на Microsoft 365, чтобы работать удаленно с любого устройства и продолжать получать поддержку.

    Обновить

    Создание плана дома

    1. В меню Файл выберите пункты Создать, Карты и планы этажей и План дома.

      По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

    2. Создайте базовую структуру внешних стен одним из следующих способов.

      Использование фигур помещения

        Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

      1. Изучая фигуру помещения, перетаскиванием химок и выделения на отдельных стенах.

      Использование фигур стен

      1. Из набора элементов Структурные элементы перетащите на страницу документа фигуры наружных стен.

      2. Перетащите конечную точку ( или ) одной стены на другую стену.

        Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

        Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

    3. Создайте внутренние стены.

        Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

      1. Измените размеры стен, перетащив конечную точку ( или ).

      2. Перетащите конечную точку ( или ) одной стены на другую стену.

        Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

        Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

    4. Добавьте другие структурные элементы.

      1. Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

      2. Из набора элементов Основные компоненты здания перетащите на страницу документа фигуры строительных элементов, таких как лестница.

    5. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

      Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

  5. Собрав каркас здания и структуру стен, вы можете добавить символы электрооборудования и размерные линии.

    Добавление символов электрооборудования

      Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

    1. Отпустите кнопку мыши, появится красный квадрат, указывающий на то, что символ приклеен к стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

    Добавление на стены размерных линий

      Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

    1. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

    2. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

  1. В меню Файл выберите пункты Создать, Карты и планы этажей и План дома.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

  2. В меню Вставка щелкните Чертеж САПР.

  3. В качестве типа файла выберите Чертеж AutoCAD (*.dwg; *.dxf). Выберите файл чертежа и нажмите кнопку Открыть.

  4. Для принятия размера и расположения чертежа САПР нажмите кнопку ОК.

    Вставленный чертеж можно переместить, изменить его размер и масштаб. Можно также заблокировать слой, содержащий чертеж САПР, чтобы при создании нового плана случайно не изменить этот слой.

К началу страницы

Копирование существующего плана дома Visio в новый документ

    В меню Файл выберите пункты Создать, Карты и планы этажей и План дома.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

  1. Откройте существующий документ Visio.

  2. В меню Файл выберите элемент Параметры страницы и откройте вкладку Масштаб. Запомните масштаб существующего чертежа и установите такой же в новом документе.

  3. В существующем документе выберите фигуры, которые хотите использовать в новом документе, и в меню Правка выберите команду Копировать.

  4. Перейдите в новый документ и в меню Правка выберите команду Вставить.

    Совет: Вы можете заблокировать существующие слои документа, чтобы случайно не изменить их при создании нового плана.

К началу страницы

Как нарисовать схему квартиры на компьютере

В некоторых случаях пользователю необходимо создать план квартиры с интерьером. Для оформления чертежа необязательно нанимать профессионалов или обращаться в строительные компании. Вы можете нарисовать схему квартиры самостоятельно на компьютере.

План с размерами может потребоваться в различных ситуациях. Например, при ремонте и перепланировки пространства, покупке нового жилья или мебели. Современные средства позволяют сделать качественную планировку за считанные минуты.

Содержание:

  1. Как самостоятельно начертить план без установки приложений
  2. Преимущества создания планировки квартиры в программе
  3. Как нарисовать план квартиры в компьютерной программе Дизайн Интерьера 3D
  4. Выводы статьи

Вы можете применить онлайн-сервисы или компьютерный софт. Также можно отрисовать план вручную на бумаге. Однако без знаний в черчении данный вариант может показаться сложным, так как важно правильно соблюсти масштаб на схеме.

Лучше всего воспользоваться специальным программным обеспечением. Приложения позволят быстро начертить планировку, обозначить мебель и строительные конструкции, а затем распечатать проект на принтере.

Прежде, чем отрисовать схему жилья, нужно измерить размер стен и пола. Вы можете использовать обычную рулетку, однако с ее помощью нельзя получить достоверные размеры. Для замеров оптимальным вариантом будет купить лазерный дальномер. Его можно направить на стену и сразу получить точные параметры. Так измерение пространства займет меньше времени.

Затем можно приступить к проектированию интерьера. Далее мы расскажем, как отрисовать чертеж несколькими способами.

Как самостоятельно начертить план без установки приложений

Вы можете оформить чертеж без программ. Для этого есть два варианта. Первый подходит для людей, у которых нет доступа к компьютеру или сети. Они могут создать чертеж вручную на бумаге.

Для работы вам потребуется линейка, карандаш и лист в клетку. Лучше всего вырвать страницу из обычной тетради. Двусторонний листок позволит сделать план с масштабом 1:20.

Сперва нарисуйте основную форму помещения с размерами, а затем начертите стены и перегородки, двери и окна. Подробнее ознакомиться с ручной отрисовкой пространства можно здесь.

Также можно создать планировку на ПК с помощью онлайн-сервисов. Вы можете воспользоваться популярными платформами и быстро спроектировать пространство, разместить мебель и сохранить результат на жесткий диск. В рейтинге лучших планировщиков от Geek.ru оптимальными решениями являются ресурсы Remplanner, HomeStyler, Floorplanner.

Преимущества создания планировки квартиры в программе

Десктопные программы подходят для разработки точных чертежей с размерами. В них можно выполнить следующие операции:

  • отметить окна и двери;
  • разместить мебель и технику;
  • создать трехмерную модель пространства.

Для создания 2D планировки и 3д дизайна квартиры воспользуйтесь компьютерным приложением Дизайн Интерьера 3D. Оно отличается простым русскоязычным интерфейсом и подходит начинающим пользователям.

Как нарисовать план квартиры в компьютерной программе Дизайн Интерьера 3D

Чтобы приступить к работе, загрузите софт по ссылке выше и установите редактор на устройства с Windows 10, 8, 7, Vista, XP. Затем следуйте простой пошаговой инструкции, выполняя необходимые действия.

Шаг 1. Создайте чертеж

Запустите программное обеспечение и нажмите «Создать проект». Если у вас есть план помещения, то отсканируйте документ и загрузите его в редактор. При отсутствии картинки отрисуйте квартиру с нуля.

Выберите инструмент «Нарисовать комнату». Кликните на любое место на холсте и укажите размер первой стены. Длина будет отображаться по мере черчения. Затем отметьте оставшиеся стены и замкните контур.

Для разделения квартиры на комнаты нажмите на «Нарисовать перегородку». Разделите с помощью опции пространство.

Вы можете изменить отделку поверхностей. Для этого выделите комнату и перейдите во вкладку «Свойства». В категориях: «Стены», «Пол», «Потолок» укажите текстуру из коллекции. Также можно загрузить материал с компьютера.

Шаг 2. Добавьте окна и двери

Кликните на функции «Добавить дверь» и «Добавить окно». Выберите в коллекциях подходящую модель: они отличаются по дизайну и размеру. Добавьте элемент на сцену и разместите на чертеже.

Вы можете изменить размеры и оформление элементов. Для этого выделите окно или дверь и перейдите во вкладку «Свойства». Настройте ширину, высоту и отделку короба.

Шаг 3. Разместите мебель

Для размещения предметов интерьера кликните «Добавить мебель». Каталог разбит на несколько категорий:

  • гостиная,
  • кухня,
  • спальня,
  • ванная и так далее.

Подберите подходящий предмет и разместите его на планировке. Для изменения отделки и параметров объекта откройте раздел «Свойства».

Шаг 4. Экспортируйте результат

Итоговый материал можно распечатать на принтере. Для этого нажмите на меню «Файл», а затем выберите «Печать». Вы сможете перенести на бумагу двумерную планировку и трехмерную модель. Укажите устройство, ориентацию, формат листа и поля.

Также у вас есть возможность создать фотореалистичное изображение или экспортировать итоговый результат как файл в форматах: PDF, JPG, PNG, BMP. При сохранении в качестве изображения, вы сможете просматривать файл на ПК с помощью специальных приложений.

Подробнее: Лучшие бесплатные просмотрщики изображений — 5 программ

Выводы статьи

Теперь вы знаете, как нарисовать план квартиры самому. Для этого не нужно обладать специальными навыками или получать образование. Вы сможете спроектировать помещение в онлайн-сервисах или компьютерных программах.

Десктопный софт не зависит от сети и позволит точно отрисовать пространство с размерами, обозначить окна и двери, разместить мебель и многое другое. Лучшей программой является Дизайн Интерьера 3D. Скачайте редактор и спланируйте интерьер за считанные минуты.

Нажимая на кнопку, я даю согласие на обработку персональных данных и принимаю политику конфиденциальности

В какой программе начертить план дома

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

  1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
  2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

Пример чертежа фасада дома и планировки

Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

  • Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
  • Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
  • Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.
  • Пример экспликационного номера помещений

    На плане дома показываются:

    На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

    • Перегородок;
    • Оконных проемов;
    • Дверных ниш.

    План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

    Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

    • Первый — экспликационный номер;
    • Второй — название помещения;
    • Третий — площадь здания.

    Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

    Несколько популярных программ для проектирования

    Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

    Google SketchUp

    Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

    Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

    Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

    Процесс создания проекта и планировки коттеджа в программе Google SketchUp

    Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

    FloorPlan3D

    При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

    Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

    С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

    Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения. Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

    • Возможность проектирования домов любой этажности;
    • Все вычисления нужных площадей происходят в автоматическом режиме;
    • Абсолютная точность;
    • Большой ассортимент строительных материалов, разнообразие текстуры;
    • Проектирование ландшафтного дизайна;
    • Добавление декоративных деталей;
    • Современный дизайн комнат;
    • Типовые библиотеки;
    • Интерактивные советы.

    ArCon

    При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

    • Нарисовать план дома;
    • Показать его внутреннее строение;
    • Определить дизайн интерьера;
    • Создать ландшафтный дизайн и планировку участка.

    Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

    AutodeskAutoCad

    Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

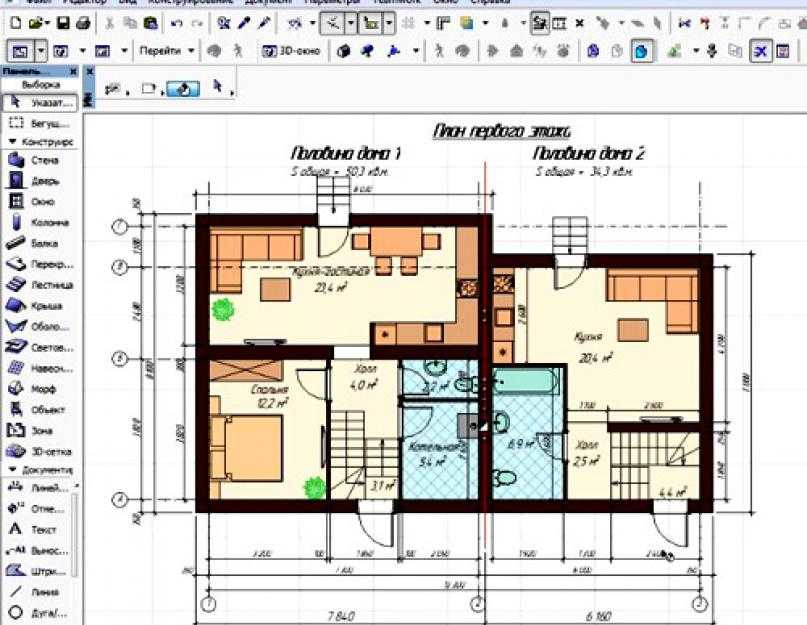

    Пример планировки дома выполненного в AutodeskAutoCad

    Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

    Как самостоятельно нарисовать план дома

    Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

    Пример плана коттеджа нарисованного самостоятельно

    Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

    • Определить все необходимые размеры;
    • Показать середину осей капитальных стен;
    • Нарисовать перегородки внутри комнаты;
    • Наметить месторасположения окон, а также дверных проемов;
    • Обозначить местонахождение функционального оборудования:
    • Ванной 4 метра;
    • Туалета;
    • Газовой плиты;
    • Водопровода;
    • Вентиляции;
    • Лестничных клеток.

    Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

    • Несущие стены;
    • Другие, не столь важные, стены отмечаются пунктирной линией;
    • Двери;
    • Оконные проемы;
    • Подвод воды;
    • Систему канализации;
    • Вентиляцию;
    • Дымоходы.

    Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

    Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

    Так выглядит планировка и интерьер дома

    Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

    Правила проектирования

    Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

    1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
    2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

    Пример чертежа фасада дома и планировки

    Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

  • Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
  • Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
  • Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.
  • Пример экспликационного номера помещений

    На плане дома показываются:

    На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

    • Перегородок;
    • Оконных проемов;
    • Дверных ниш.

    План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

    Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

    • Первый — экспликационный номер;
    • Второй — название помещения;
    • Третий — площадь здания.

    Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

    Несколько популярных программ для проектирования

    Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

    Google SketchUp

    Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

    Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

    Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

    Процесс создания проекта и планировки коттеджа в программе Google SketchUp

    Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

    FloorPlan3D

    При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

    Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

    С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

    Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения. Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

    • Возможность проектирования домов любой этажности;
    • Все вычисления нужных площадей происходят в автоматическом режиме;
    • Абсолютная точность;
    • Большой ассортимент строительных материалов, разнообразие текстуры;
    • Проектирование ландшафтного дизайна;
    • Добавление декоративных деталей;
    • Современный дизайн комнат;
    • Типовые библиотеки;
    • Интерактивные советы.

    ArCon

    При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

    • Нарисовать план дома;
    • Показать его внутреннее строение;
    • Определить дизайн интерьера;
    • Создать ландшафтный дизайн и планировку участка.

    Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

    AutodeskAutoCad

    Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

    Пример планировки дома выполненного в AutodeskAutoCad

    Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

    Как самостоятельно нарисовать план дома

    Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

    Пример плана коттеджа нарисованного самостоятельно

    Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

    • Определить все необходимые размеры;
    • Показать середину осей капитальных стен;
    • Нарисовать перегородки внутри комнаты;
    • Наметить месторасположения окон, а также дверных проемов;
    • Обозначить местонахождение функционального оборудования:
    • Ванной 4 метра;
    • Туалета;
    • Газовой плиты;
    • Водопровода;
    • Вентиляции;
    • Лестничных клеток.

    Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

    • Несущие стены;
    • Другие, не столь важные, стены отмечаются пунктирной линией;
    • Двери;
    • Оконные проемы;
    • Подвод воды;
    • Систему канализации;
    • Вентиляцию;
    • Дымоходы.

    Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

    За самостоятельным проектированием можно проводить все свободное время без ограничений, пока не получится достойный результат.

    Чтобы самому создать проект здания и интерьера, достаточно познакомиться с общими принципами работы программы.

    Это не сложно, так как меню и основные действия получаются на интуитивном уровне.

    Достаточно один раз попробовать простые действия, а затем можно совершенствовать свои умения и расширять диапазон вариантов от простых к сложным.

    Бесплатное создание проекта

    Проектирование дома онлайн

    Строительство начинается с проекта.

    Воспользуйтесь бесплатными инструментами для самостоятельного проектирование.

    В разделе вы изучите основы работы в планировщике, видео-инструкции, полезные советы.

    Примеры готовых работ.

    Проектирование квартиры онлайн

    Начните с создания макета своей будущей квартиры. Создайте планировку по своему вкусу.

    Добавьте необходимое количество комнат. Расположите двери и окна, так как вам будет удобно.

    Возможность проектировать по своим размерам или существующему плану квартиры.

    Проектирование комнат онлайн

    Проектирование комнат увлекательное занятие для тех кому надоела унылая обстановка.

    Проектирование детской комнаты.

    Создание проекта ванной.

    Проектирование дачи онлайн

    Проектирование дачного участка в бесплатном редакторе.

    Начните создавать загородный дом с простого чертежа

    Разместите на участке домик, сад, гараж, бассейн, качели и другие элементы, которые вам не обходимы.

    Проектирование крыши онлайн

    Не один, поверьте не один дом, не будет домом без крыши. А как будет выглядеть крыша, вашего дома решать только вам.

    Проектирование крыши в визуальном редакторе позволит разобрать все до мелочей. Рассчитать стропильную систему, подобрать материал.

    Моделирование в 3D редакторе будет понятно даже новичку.

    Проектирование бани онлайн

    Решили построить баню, но не знаете с чего начать?

    Начните с проектирования! Баня на участке может быть как русской, так и финской. Сауна это не только новомодное увлечение, но и вполне практичное строение.

    Идеи для дизайна вашей будущей бани. Сауны в классическом стиле.

    Проектирование гаража онлайн

    Спроектируйте гараж самостоятельно под одной крышей с домом или отдельно от него. Гараж это постоянное место жительство для вашего автомобиля, а так же место для хранения различных вещей.

    Создание проект гаража онлайн позволит учесть все мелочи. Задайте необходимые размеры, расположите въездные ворота, разместите в помещении необходимые ниши, шкафы и полки.

    Проектирование лестницы онлайн

    Разработайте свой проект лестницы онлайн, Пусть эта лестница будет винтажной, обычной, классической, главное что бы она выполняла свое предназначение, была красивой, практичной и четко вписывалась в общую картину.

    Программы для проектирования

    Программы для проектирования сочетают в себе удобные инструменты для самостоятельного проектирование, визуализацию процесса, создание объемных 3D моделей.

    Познакомьтесь с лучшими продуктами отечественных и зарубежных разработчиков.

    Видеоуроки и инструкции по проектированию!

    Бесплатное проектирование

    Стандартный порядок действий на примере онлайн проектировщика Planner 5D Планнер 5D

    Программы для проектирования составляются с учетом международного потребителя, поэтому изготовители изначально готовят проекты на нескольких языках.

    Большинство указателей представлено в виде рисунков и пиктограмм или сопровождается всплывающими подсказками.

    Для этого обращаем внимание на флажок, расположенный в правом верхнем углу экрана. При нажатии на него появляется перечень возможных языковых вариантов.

    Следующий шаг в проектировании онлайн – обозначить свою решимость и нажать на флажок со словами «Создать проект» и выбрать соответствующий пункт из предложенных возможностей. Создатели предлагают три варианта:

      Начать работу с нуля Продолжить начатый проект Выбрать уже готовый шаблон за основу и внести в него свои корректировки

    Перед началом работы пользователю демонстрируются возможности программы, которые можно просмотреть один раз, а в дальнейшем отказаться от их показа, нажав кнопку «Не показывать в другой раз»

    Перейти непосредственно к моделированию можно просто нажав на крестик в правом верхнем углу.

    Чтобы нарисовать проект пользуются меню из четырех пунктов:

      Комнаты Конструктор Интерьер Экстерьер

    При первом посещении на экране представлен план комнаты, которым можно пользоваться для дальнейших построений, или его удаляют и начинают самостоятельное проектирование с чистого листа. Для этого становитесь мышкой на изображение, ждете, когда появятся 3 всплывающих изображения и выбирайте иконку с мусорным бачком.

    Будьте осторожны с этим значком в дальнейшем, так как он убирает изображение сразу, не уточняя, действительно ли вы хотите все удалить, как принято во многих офисных программах. При неосторожном нажатии всю работу придется начинать сначала. Если вам нравится то, что вы уже сделали, можете сохранить изображение, нажав соответствующую кнопку в вертикальном правом меню.

    Чтобы нарисовать проект помещения с нестандартной формой и размерами, пользуются мышкой, с помощью которой можно быстро изменить очертания комнаты и придать ей самый нестандартный облик.

    Такой индивидуальный проект позволит в деталях распланировать лоджию, балкон, кладовую или другое помещение с нестандартными очертаниями.

    • выбор отделочных материалов (нажимаем на малярный валик)
    • подбираем мебель, нажимая на пункт «интерьер» (изображение дивана)

    Обычно бесплатное проектирование несколько ограничивает возможности пользователей и за расширенную версию, которая имеет более широкое наполнение, придется заплатить.

    Правила планировки жилого дома: от дачи до коттеджа. Как сделать план дома. Дом, чертежи и планы, фото. Как сделать дизайн-проект самому: пошаговая инструкция

    Сбор информации и подготовительный этап

    Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.

    Планировки первого и второго этажа двухэтажного коттеджа

    Для того чтобы создать дом своей мечты, необходимо познакомиться с изобилием существующих и бесплатно представленных вариантов планировок. Если раньше все дома были похожи один на другой, и даже по внешнему виду можно было сказать, что и как располагается внутри, то сегодня рушатся все стереотипы.

    Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.

    Выбираем участок для строительства

    После того как определено основное направление, допустимая удаленность от крупного города, а также приоритетные коттеджные поселки, населенные пункты, садовые товарищества или просто земли категории ИЖС, можно выбирать наиболее подходящий участок. Если это возможно, лучше приглядеться к достаточно ровным и свободным от насаждений территориям. Исключение могут составить участки в лесных массивах, в окружении вековых сосен. Возвышенность более предпочтительна, чем низина. Дом, построенный на пригорке, обладает лучшими эксплуатационными характеристиками. На таком участке практически полностью отсутствует проблема с высокими грунтовыми водами, лучше осуществляется воздухообмен и выше уровень инсоляции. К тому же из окон такого дома, особенно если это постройка в два или три этажа, открывается прекрасный вид на окрестности.

    Строя дом на возвышенности, можно будет существенно экономить на электроэнергии и отоплении, так как такое расположение, если выбрана правильная планировка дома, обеспечит максимальное проникновение солнечных лучей внутрь помещений. Современные технологии строительства позволяют не только использовать природную энергию для естественного освещения жилого коттеджа, но и аккумулировать вырабатываемое тепло, используя его для обогрева здания.

    Ориентируем коттедж по сторонам света

    Планировка дома будет полностью зависеть от расположения участка относительно сторон света, и ориентации самого коттеджа. На что еще стоит обратить внимание – это форма здания и тип кровли.

    При строительстве дома с односкатной крышей, максимально открытый фасад нужно обращать к югу, а скат крыши ориентировать на север. При возведении классической двускатной кровли или крыши сложной конструкции возможны некоторые отступления от общих рекомендаций. На участке дом нужно ставить в северо-восточной части. Это позволит зданию получать максимально возможное количество солнечного света, а также создавать минимум тени на прилегающей территории. Этот фактор редко учитывается на начальном этапе строительства, и впоследствии создает множество проблем с обустройством зоны отдыха, планировкой участка и разработкой ландшафтного дизайна. Планировка домов осуществляется таким образом, чтобы центральный фасад выходил на южную сторону. Дом может быть дополнен массивным крыльцом, открытой верандой или террасой. Расположенные на солнечной стороне, они станут прекрасным местом для отдыха на свежем воздухе.


    Когда выбран участок, определено место для строительства дома и коробка сориентирована по сторонам света, можно составлять план дома. Расположение комнат внутри также будет зависеть от сторон света:

    • Восток и юго-восток – спальные комнаты родителей и гостевые комнаты;
    • Юг и юго-восток – гостиная, детские комнаты и спальни;
    • Запад и юго-запад – гостиная, семейная комната, столовая;
    • Север – кухня, холл, нежилые хозяйственные помещения, зоны хранения.

    Иное расположение комнат может быть обусловлено правилами фэн-шуй. Учение предполагает выбор места расположения комнаты внутри дома в соответствии с особенностями владельца. Хотя общие принципы также прослеживаются. Планировка дома должна быть построена таким образом, чтобы в комнатах, предназначенных для отдыха и досуга, из окна открывался вид на живописную панораму.
    Это может быть красивый сад, внутренний двор с должным оформлением, окружающие приятные пейзажи. Лучше избегать расположения дома, при котором окна упираются в глухой забор, хозяйственные постройки или соседские дома.

    Детали будущего макета

    Прежде чем начать проектировать дом и переносить свои задумки на лист бумаги, необходимо определиться с некоторыми нюансами, которым будет или не будет соответствовать наше строение. Это делается для того, чтобы в ходе планирования архитектор не совершал слишком много ошибок, решив добавить, например, пару лишних комнат после того, как уже будет нарисована крыша.

    Итак, чтобы начертить план дома самому на компьютере или на листе бумаге, необходимо учитывать следующие нюансы:

    • количество этажей, которые будут присутствовать в строении;
    • нужен ли санузел для второго и последующих этажей;
    • будет ли находиться под крышей мансарда;
    • предусмотрен ли в здании гараж;
    • какой должна быть крыша;
    • сколько будет комнат;
    • будет ли подвал.

    И это лишь основные нюансы, которым должен следовать архитектор при планировке дома. В последующем у вас могут возникнуть и другие вопросы во время планировки: нужен ли дому балкон, терраса, лоджия и так далее.

    На чём заострить внимание, изготавливая чертежи

    Начинать проект следует совокупно, принимая во внимание все инженерные и конструктивные характеристики дома. При постройке здания нужно думать о возможностях  обустройства электричества, водопровода и канализации ещё во время покупки земельного участка. Даже если разработка чертежей ведётся очень тщательно, плохо осведомлённый человек всё равно может не учесть всех тонкостей. Из-за этого во время стройки могут возникнуть непредвиденные обстоятельства, которые затормозят строительство на довольно-таки существенные сроки.

    Современное многообразие строительных материалов и доступная информация значительно упрощают работу для частных застройщиков. Сейчас в сети можно легко найти огромное количество всевозможных бесплатных типовых проектов, откуда нетрудно выбрать что-то подходящее для себя.

    Но при этом следует помнить, что никто бесплатно не предоставит хорошую и качественную работу для широкого использования. Всё, что представлено в интернете, является не полным результатом, который требует очень серьёзной доработки своими руками.

    Удобная планировка одноэтажного дома


    Планировка дачного участка


    Планы и чертежы жилых домов с размерами

    Чертежи деревянных туалетов для дачи

    Составляем план участка или как организовать пространство

    Каким бы по размерам ни был участок, его нужно грамотно спланировать. Чтобы прилегающей территорией было удобно пользоваться, планировка участка осуществляется до начала строительства дома и проведения земельных работ. Первый этап – это выделение функциональных зон и расположение их относительно друг друга. На схеме небольшие самостоятельные участки принято обозначать кругами и овалами:

    • Место для жилого дома;
    • Гараж или парковка;

    • Гостевой домик, баня или сауна;
    • Туалет, летний душ, прочие хозпостройки;
    • Беседка, зона отдыха;
    • Место для проведения пикников: летняя кухня и различные приспособления для готовки на открытом огне;
    • Площадка для детей;
    • Садово-огородная зона;
    • Элементы декора и ландшафтного дизайна.

    Некоторые из функциональных зон могут отсутствовать, часть из них может быть чисто символической – все индивидуально и вносится в план в соответствии с конкретными пожеланиями клиента. Планировка участка может осуществляться вручную, а можно для этих целей использовать бесплатные программы.


    Основное правило разбивки участка – сохранить максимальный уровень инсоляции, а также не препятствовать воздухообмену на территории. Для этого стоит отказаться от строительства глухих высоких стен и заборов.

    Исключение может составить северное и западное направление – откуда чаще всего дуют сильные и холодные ветры.

    А прежде чем располагать летнюю кухню, нужно определиться с розой ветров и сделать это таким образом, чтобы дым от углей и приготовляемых блюд не стелился по вашему участку, а сразу уходил за ограду.

    Классический забор и альтернатива

    Отсутствием соседей редко кто может похвастаться. Даже в собственном доме возможны достаточно близкие контакты с рядом живущими семьями. Хотя планировка домов и разрабатывается таким образом, чтобы максимально защитить и сделать неприкосновенной частную жизнь, вне здания мы оказываемся беззащитными.


    Строить высокие глухие заборы – не всегда возможно и уместно. Строительные нормативы, например, запрещают ставить ограждения выше 1 метра между двумя смежными участками. В этом случае можно воспользоваться безобидными, но весьма эффектными альтернативами. В роли забора могут выступать:

    • хозяйственные постройки;
    • зеленые насаждения;
    • сетки и опоры для вьющихся растений;
    • садовые ширмы, перголы и арки.

    Дом с гаражом или гараж у дома

    Выбирая проекты частных домов, стоит учитывать шаговую доступность общественного транспорта и количество автомобилей в семье. Если рядом находятся автобусные остановки, недалеко электричка, а автомобиля нет и не предвидится, то подойдет планировка дома без гаража. Этот вариант больше приемлем в случае строительства дачного дома. Но даже при таком раскладе небольшая парковочная площадка непосредственно перед домом необходима. На случай, если к вам приедут гости, привезут строительные материалы или возникнет другая необходимость подъезда машины. Планировка домов со встроенным гаражом больше подходит для строительства коттеджей, которые будут использоваться для круглогодичного проживания. В этом случае необходимо учесть количество машин, чтобы не промахнуться с размерами гаража.


    Встроенный гараж может быть отапливаемым и неотапливаемым помещением, располагаться в цокольном этаже или на одном уровне с первым этажом здания. Разные проекты предусматривают разные варианты доступа в помещение. Попасть в гараж можно только с улицы, через въездные ворота и специальную калитку. Более совершенное решение – это обустройство второго входа-выхода: из гаража можно попасть сразу в дом, минуя улицу. Стоимость строительства гаража, объединенного с домом, возводимом на одном с ним фундаменте, под одной кровлей и с общими стенами – значительно выше, чем отдельно стоящего сооружения. Однако надежность, функциональность и возможности его использования значительно превосходят обособленную постройку.


    Любой вариант расположения гаража предполагает наличие небольшой парковочной зоны. Очень удобно оставить машину перед домом и не заводить ее в гараж, если в течение дня вы неоднократно садитесь за руль. Также парковкой будут пользоваться ваши друзья, когда приезжают в гости. Парковка и гараж должны располагаться максимально близко к воротам. Идеальным считается прямой въезд, который исключает лишние маневры на территории участка. Это удобнее с точки зрения эксплуатации, и выгодно с точки зрения использования территории.

    Выбор этажности дома

    Сколько этажей будет в коттедже – зависит от желания домовладельцев и особенностей конкретного участка. Принято считать, что одноэтажный дом – удобнее в эксплуатации, а двух и более этажное здание – дешевле в строительстве и экономичнее в плане отопления и энергопотребления.

    Одноэтажный дом

    Двухэтажный дом

    Проекты двухэтажных домов позволяют подобрать подходящие дачные домики, создать коттеджи большой площади, найти решение при наличии небольшого участка под застройку. План дома в два этажа дает больше возможностей для размещения хозяйственных помещений и использования архитектурных функциональных украшений:

    • балконов;
    • террас;
    • веранды;
    • эркеров;
    • гаража.

    Планировка домов в два этажа может отвечать самым скромным требованиям и представлять собой правильную коробку без излишеств, так и являть собой целый дворец, с фасадами сложной формы, ломаными линиями кровли.

    Внутренняя планировка дома

    Внутреннее пространство дома и все помещения делят на функциональные зоны.

    1. Дневная жилая зона – кухня, столовая, гостиная, семейная комната, кабинет.
    2. Ночная жилая зона – это спальные, детские, гостевые комнаты, гардеробная.
    3. Помещения общего пользования – прихожая, холл, коридор, лестничное пространство, санузлы.
    4. Хозяйственный блок – кладовые, котельная, гараж.
    5. Необязательные помещения – спортзал, сауна, бассейн, кинотеатр, музыкальная комната и т.д.

    В зависимости от этажности здания, к внутреннему пространству применяют вертикальное и горизонтальное зонирование. При строительстве очень больших домов, план коттеджа может включать оба принципа.


    Традиционно в двухэтажных домах наверху обустраиваются личные комнаты, а внизу общие и хозяйственные помещения. По другим правилам, верхнюю часть дома делают вотчиной детей и гостей, а внизу обустраивают родительскую зону. Планировка домов в один этаж предполагает такое же деление, но использует горизонтальную ориентацию. В одной части дома располагаются жилые комнаты – преимущественно в южной и восточной. Общие и хозяйственные помещения группируются в другой части дома – северной и западной. Если строение ограничено небольшими размерами, то некоторые помещения можно не делать самостоятельными, выделенными. Некоторые из них вполне можно совместить. Например, хорошо на одном пространстве соседствует кухня, столовая и гостиная. Достаточно лишь визуального зонирования и грамотной меблировки.

    Веранда или терраса: приятное дополнение загородного дома

    Разработать план дома с террасой или верандой будет ненамного дороже, чем для обыкновенной коробки без этих архитектурных сооружений. Строительство также будет приемлемым в плане бюджета. А вот пользы и выгоды от такого дополнения масса. В зависимости от того, где план дома предусматривает террасу, будут зависеть и внутренние особенности планировки.

    1. Веранда может украшать главный фасад здания и быть совмещена с крыльцом.
    2. Веранда может располагаться со стороны гостиной и иметь отдельный доступ из этого помещения. На такой террасе можно обустроить летнюю зону отдыха, поставить кресла-качалки, или просто установить кофейный столик, окруженный плетеной мебелью.
    3. Терраса со стороны кухни – это уникальная возможность в летнее время перенести столовую зону под открытое небо.

    Независимо от расположения, терраса всегда останется прекрасным местом отдыха в дождливую и ненастную погоду. Здесь можно уютно посидеть с друзьями или организовать досуг детей в непогоду.
    Единственной особенностью планировки домов и террас в местных климатических условиях является обустройство крытой территории с большой площадью остекления. Это позволяет использовать неотапливаемое помещение в непогоду, дольше сохранять отделочные материалы в надлежащем виде, защищая их от воздействия осадков.

    Для чего требуется планировка с размерами?

    Домовая планировка будет включать в себя несколько достаточно важных моментов. Перед тем, как разобраться в архитектурных тонкостях, требуется понимать, в чем заключается отличие домового проекта – параметры, описания будущей постройки и расчеты.

    В него включен учет строительных материалов, а также придомовой системы:

    1. Описание элементов архитектуры – чертеж здания, хозяйственные помещения, планировки жилых строений, обозначения дверей и окон.
    2. Расчет фундаментной конструкции, кровли, коробки, а также схематические изображения чертежей с дополнительными пометками.
    3. Электрическое оснащение с подробно разобранным планом подключения дома к электрической сети и схемой по разводке розеток.
    4. Инженерные сообщения – газ, вентиляция, септик, отопление и водопровод.

    Как было сказано выше, в схематическую структуру будет входить домовой план с мансардой, в котором прописана площадь, внутреннее расположение помещения главной постройки, с прописыванием в схеме дверей, лестницы, перегородок и окон. Получается, что при отказе от услуг архитектора, все составляющие документации по проекту будут ложиться на владельца жилья. Дело в том, что квартирная планировка отдельно от планового расчета попросту не может существовать. И все-таки под руководством проектировщика, владелец строения может и самостоятельно начертить план.

    Как своими руками сделать домовой план

    Чтобы начинать строительство особняка, требуется произвести проектирование размещение внутренних комнат и перегородок. Плановый чертеж обязательно должен согласовываться с технологическим процессом:

    •
      Определить все требуемые размеры.
    • Обозначение осевой середины капитальных стен.
    • Чертеж перегородок внутреннего типа всех комнат.
    • Метко размещения дверных и оконных проемов.

    После прорисовывайте функциональные конструкции:

    • Санитарный узел.
    • Газовое оборудование.
    • Сети водопровода.
    • Вентиляционные трубы.
    • Пролеты лестниц (если они предусмотрены по схеме).
    • Несущие стеновые конструкции.

    Границы нежилых комнат обозначают пунктиром. Высота помещения, а также этажность будет указано отдельно. Далее каждому отдельному объекту присваивают номер, на базе которых будет создана таблица. Остальные действия выполняют непосредственному архитектурным отделом.

    Схемы жилых домов с планировкой

    Перед тем, как выбирать пример проекта для выстраивания на частном участке коттеджа, требуется обязательно решить, какое количество этажей будет в помещении. От этого и будет зависеть площадь, а также бюджет. Назначение помещений тоже будет играть немаловажную роль. В некоторых случаях территория застройки – отличный аргумент в пользу постройки здания в один этаж.

    Проект дома в один этажи 8*8 метров

    План жилого дома и чертеж строения 8*8 метров крайне востребованы в индивидуальном строительстве, а еще при условиях весьма плотной застройки. Это объясняется их достаточно умеренной стоимостью. План одноэтажного дома может меняться в зависимости от того, если ли подвальные, гаражные или мансардные этажи или помещения. Если требуется, то также можно включать нулевой этаж.

    План загородного дачного дома 9*9 метров

    Ограниченность ресурса земли позволяет разместить вполне большие по размеру коттеджи размером 9*9 метра. Проект подобных зданий полноценный, а также способен вмещать в себя все нужные помещения по индивидуальному плану. Технология застройки и строительные материалы могут быть разными. При планировании важно учесть правила компоновки с этажом в виде мансарды или отсеком для хранения личного автомобиля.

    Планировка дома 10*10 метров

    Подобный коттедж подойдет для проживания небольших семей. До того, как начать изготовление планировки, требуется учесть, как будет расположения здание на участке, какое количество жильцов будет проживать. Крайне важно учитывать разновидности отопления и снабжения водой, а еще возможность пристраивать террасы, а также гаражные помещения. Любители больших по площади комнат точно оценят этот план на все 100%. Большие комнаты прямоугольной формы будут соответствовать всем характеристикам индивидуального частного строительства. Предлагаем посмотреть видеообзор планировки дома 10*10 метров.

    Двухэтажный дом + чертеж

    Разработку двухэтажного дома и его проекта при большом размере требуется доверять архитектору. Разумное размещение комнат делать здание более комфортным. Требуется заранее обсуждать место монтажа лестницы, а также расположение помещения относительно световых сторон. Кухонные окна должны обязательно выходить на южную сторону. Гостиную требуется разместить на западе, а в спальне всегда будет светло, если она будет выходить окнами на восток. Лестницу было бы неплохо поставить с северной части. местоположение коттеджа относительно улиц тоже требуется учесть. К примеру, комнаты отдыха и спальни важно расположить вдали от шумных автомагистралей. Все нюансы вы сможете обсудить с проектировщиком.

    Чертежи домов из каркаса

    В чертеж каркаса из сруба входят графические и текстовые материалы, с макетами будущей постройки, а также их подробное описание. Можно приобрести готовый типичный проект или сделать заказ плана дачного домика по индивидуальному запросу. Каркасная технология домов, которые можно быстро возводить, состоит из двух частей – чертежей со схематическим изображением, которые важны для строительства, а также архитектурного паспорта. Описание конструкции постройки и макет блока фасада, которые указаны в паспорте, потребуются, если нужно подавать документы в кредитную организацию, чтобы получить ипотеку. В чертежах прописывают все размеры и макеты документов, которые требуются для предоставления в государственное учреждение для того, чтобы подтвердить разрешение на строительство здания.

    Проекты одноэтажных частных домов

    Представлены как в качестве дачных домиков, так и капитальных больших строений.

    Проект одноэтажного дома с мансардой

    Возводятся на достаточно просторных участках, так как имеют большое пятно застройки. Для комфортного проживания семьи из четырех человек — двух детей и двух взрослых — достаточно дома площадью в 120–160 квадратных метров. А если добавить к одноэтажному дому гараж и надворные постройки, то площадь значительно увеличивается. И на небольшом участке может просто не хватить под все это места.

    Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.

    Проекты двухэтажных коттеджей

    Удобны, если необходимо разместить дом большой площади на маленьком участке, а также четко зонировать помещения: спальни и зону отдыха переносят на второй этаж дома в мансарду, хозяйственные помещения и общие комнаты располагают на первом.

    Коттедж в два этажа может быть построен из различных материалов. Здесь и кирпичные проекты, и дома из блоков, из бревна, по каркасно-щитовой технологии. Плюс такого дома в том, что затраты на строительство и отопление обходятся дешевле, чем при строительстве обогрева дома с таким же периметром, но в один этаж. Минус двухэтажного коттеджа в обязательном присутствии лестницы в доме. Она не только усложняет жизнь пожилым людям и маленьким детям, но и съедает значительную часть полезной площади.

    Проект двухэтажного коттеджа с планировками

    Проект дизайна дома

    Финальный этап проектирования. На этом этапе решают, какой внешний вид обретёт будущий дом, а также какой будет внутренняя отделка помещений. Конечно, лучше если дизайн-проект будет продуман ещё на стадии подготовки основного проекта.

    Разновидности планов многоэтажных домов для проживания

    Многоквартирные постройки и многоэтажки занимают 1-е место в практике строительства жилья. Это объясняется стремлением для увеличения числа жилых помещений, посредством плотной застройки по этажам и сокращения территорий под строительство.

    Одноэтажный дом и план-чертеж с размерами крайне важны (как и последний пункт), ведь в противном случае будет происходить сильное удорожание инженерных сетей, станет больше дистанция от дома до работы. Подбор конструкции несущего типа, разновидность планирования здания в объеме воздействуют на форму, экономичность и структуру многоэтажной постройки. Дома могут отличаться по архитектурно-планировочному решению, а большое значение будет иметь расположение помещений. План здания на множество квартир может быть нескольких видов.

    Самым популярным стал секционный. Отличным примером могут быть пятиэтажки, которые построены 50 лет назад. В доме есть лестничная площадка, к которой примыкает определенное число квартир. Сами по себе площадки бывают разной формы, а квартиры наподобие студии, однокомнатных, двух и трехкомнатных. Подобное расположение обычно имеет общий выход на этаж и отдельный вход. Этот вариант экономичный, а также имеет отличную квартирную изоляцию. Количество подъездов может быть 4-12, в отдельном случае до 16. Их число будет зависеть от:


    • Площадки земельного участка под застройку.
    • Грунтовая структура.
    • Желания заказчика.

    Разновидность секционных корпусов панели считают точечное размещение. Еще их называют башней, которая может иметь аналогичный план этажей, как и при корпусе секций. Но тут подъезд лишь один, к примеру, если под строительный процесс отведен небольшой по размеру участок, и у него сложные рельефы, этот план станет отличным вариантом. Дома иного коридорного типа можно встречать не так уж часто. Тут отличие состоит в том, что вместо площадки лестницы выстроен коридор большой длины, в который будут выходить все квартир.

    Обратите внимание, что квартирное ориентирование тут одностороннее – основной недостаток подобного расположение, и изоляция тоже не на высшем уровне. По этой причине подобная схема встречается обычно при строительстве общежитий и гостиниц.

    Дома галерейного типа в чем-то схожи с коридорными. У каждой квартиры есть выход на галерею, которая расположена вдоль продольной конструкционной стены. Подобные квартиры, даже с минимальной площадью, отлично вентилируются. Экономически подобный расклад крайне выгодный, потому что позволяет посредством небольшого числа лестниц или лифтов обслуживать множество квартир. Все-таки технологический процесс тепловой изоляции в условиях сурового местного климата не всегда отличается прекрасным качеством и продолжительностью службы.

    Замер

    Любая фантазия может столкнуться с невозможностью вписать ее в существующие габариты квартиры. Поэтому грамотный замер помещений — основа основ будущего проекта.

    Нарисуйте или распечатайте планировку своей квартиры и укажите на ней все реальные размеры ваших помещений. Помечайте на плане коммуникации, проемы, высоты. Используя компас, укажите стороны света.

    План в масштабе

    Теперь следует вычертить планировку квартиры в масштабе, например, 1:50. Это можно сделать по старинке, при помощи линеек и карандашей.

    А можно сделать план в специальных программах на компьютере, например, в отличном приложении Remplanner, где вы можете совершенно бесплатно начертить не просто планировку, а создать полноценный дизайн-проект на всю квартиру.

    Функционал Remplanner впечатляет: неограниченное количество вариантов перепланировки и расстановки мебели, 3D-визуализация, расчет стоимости материалов и даже расчет сметы и объема работ для строителей! Плюс бесплатная помощь профессионалов на всех этапах.

    И кстати, Remplanner протестирован и одобрен реальными инженерами и проектировщиками — да вы попробуйте сами!


    Онлайн-планировщик Remplanner

    Техническое задание

    Техническое задание — это ваш план для дальнейшей работы над проектом. В нем вы указываете свои пожелания по стилю, составу и наполнению помещений и прочую информацию, которая поможет сделать интерьер максимально логичным и соответствующим всем вашим требованиям.

    Помимо текстовой части подберите фотографии интерьеров, которыми вы бы хотели вдохновиться в процессе работы.  Это можно сделать и до выполнения замеров помещения.

    Планировочное решение

    Настало время взять план квартиры и попытаться разместить на нем свои пожелания, описанные в техническом задании. Если требуется перепланировка, первым делом изучите, как сделать ее законно. В получившихся помещениях обозначьте функциональные зоны и расставьте необходимую мебель.

    Чтобы планировка была эргономичной, советуем изучить «Библию проектировщика квартир» — труд Петера Нойферта и Людвига Неффа «Проектирование и строительство».

    Объемная модель

    Пора превращать плоскую планировку квартиры в объемную модель и вдумчиво в ней прогуляться! Я выполняю такую модель в программе SketchUp.

    В результате возникает понимание, насколько «плоские» идеи будут удобны в жизни, приходит понимание грамотного использования различных видов отделочных материалов, прорабатываются детали мебели и многое другое. На полученный «каркас» вы затем без колебаний сможете подобрать отделочные материалы и все необходимое.

    Стилистическое решение

    Перед началом этого этапа вы имеете четкое функциональное и эргономичное понимание своего будущего интерьера. Теперь пора перечитать техническое задание, пересмотреть картинки вдохновляющих интерьеров и приступить к дизайну в узком понимании этого слова.

    Подбирая отделочные материалы, мебель, предметы освещения, элементы декора, не забывайте о параметрах вашей квартиры. Низкие потолки, скудность естественного освещения и прочие факторы могут воспрепятствовать красивому воплощению ваших идей. Кстати, подобранные материалы затем будет несложно перевести в примерный бюджет на их закупку.

    Чертежи

    Пора перевести свои идеи в грамотный план работы по их реализации! На копиях планировки квартиры нужно создать чертежи для демонтажа, монтажа, размещения отделочных материалов, обозначить точки осветительных приборов, расставить розетки и выключатели, вычертить раскладку плитки в санузлах.

    Вы должны создать четкий план работы, который позволит вам спокойно перенести процесс ремонта и остаться довольным его результатом. Да, с рабочими чертежами ремонт имеет свой конец!

    Как создать план квартиры: основные правила и способы

    Remplanner.ru – единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

    Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам
    Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

    На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;
  • Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

    Попробуйте бесплатно

    Содержание

    Что такое план этажа?

    Поэтажный план наглядно показывает расположение собственности. Потенциальные покупатели и арендаторы любят их, поскольку они помогают им визуализировать планировку пространства. План этажа может быть создан в 2D или 3D, а также может использоваться архитекторами и дизайнерами для описания взаимосвязи между физическими особенностями, пространствами и комнатами, если смотреть сверху.

    Планы этажей также могут отображать размеры и ориентацию дома, что позволяет охотникам за жильем подумать о том, как их мебель впишется в пространство, и представить, где восходит и заходит солнце, пока они пьют утренний кофе или вечером. летний шашлык.

    Что мне нужно, чтобы нарисовать план этажа?

    Вот что я использую:

    • Карандаш с ластиком — подойдет любой, мне нравятся эти Bic’ы.
    • Миллиметровая бумага – Этот блокнот от Silvine хорош. Вырвите 15-20 страниц, чтобы было легче.
    • Лазерный измеритель – серия Leica D2 превосходна.
    • Буфер обмена – Мой был от Asda.
    • Компас или приложение компаса на вашем телефоне (если вы хотите показать стрелку севера).

    Должен ли я создать план этажа в книжной или альбомной ориентации?

    Книжная ориентация лучше подходит для более тонких домов (также немного легче держать буфер обмена), но наилучшая ориентация также зависит от площади или формы собственности. Пейзаж лучше подходит для более широких домов — поймите.

    Начертить план дома на одной странице или на отдельных страницах?

    Оба подходят. Я бы дал небольшое преимущество возможности рисовать каждый этаж на отдельных страницах. Почему? Потому что, как только вы закончите первый этаж, вы можете отметить, где находятся углы, которые определяют контур следа, а затем поднять страницу и отметить их на странице ниже.

    Тогда это старая добрая игра «Соедини точки», и через несколько секунд у вас будет готовый план этажа выше. Первый этаж и последующие этажи выше не всегда точно такие же, но это дает вам огромную и быструю фору в наброске этажей выше. Смущенный? См. Шаг 3 ниже – все станет ясно.

    Какие приложения лучше всего подходят для создания плана этажа?

    Их нет! Не то чтобы нам это нравилось. Большинство приложений для создания планов этажей неудобны и раздражают. Итак, если вы ищете лучшие приложения для рисования плана этажа, то, боюсь, мы не для вас, друг мой. Нам нравится придерживаться старой школы с помощью лазерного мера, миллиметровой бумаги и карандаша.

    Нужно преобразовать эскиз в готовый план этажа? Теперь, что мы можем сделать. См. Преобразование плана этажа для получения дополнительной информации. Вы даже можете попробовать это БЕСПЛАТНО.

    Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

    Попробовать бесплатно

    Как нарисовать план дома?

    Ладно, снаряжение есть? Проверять! Вы готовы к року. Теперь немедленно покиньте территорию. Ниже я подробно расскажу о каждом из этих 7 шагов, но вот общий порядок действий.

    Начните снаружи, двигайтесь внутрь, чтобы сделать первый этаж, скопируйте след для этажа выше, выйдите наружу, чтобы отметить окна, вернитесь внутрь вверх по лестнице, чтобы сделать верхний этаж (этажи), окончательные проверки, затем отправьте свой план в Elements Недвижимость для преобразования плана этажа.

    Хорошо, теперь подробнее. Вот мой простой 7-шаговый процесс для наброска точного плана этажа за минимально возможное время.

    Шаг 1: Начните снаружи и нарисуйте стены первого этажа, двери и окна

    Выйдите наружу к передней части дома и, начиная с нижней части страницы, нарисуйте контур первого этажа. Оставьте достаточно места по бокам на случай, если появятся какие-либо неожиданные пристройки или торчащие части имущества. Кроме того, не начинайте слишком большой/широкий, так как позже в верхней части страницы вам не хватит места.

    Примерно отметьте, где находятся двери, отметив направление, в котором они открываются. Отметьте любые окна простой линией. Не беспокойтесь о совершенстве, вы всегда можете исправить ситуацию на лету с помощью ластика.

    Для простых домов достаточно начать с 1 или 2 внешних стен. Для более крупных и сложных свойств попробуйте обойти заднюю часть и получить полный контур основания, прежде чем отправиться внутрь.

    Шаг 2: Войдите внутрь, измерьте, начертите и пометьте комнату за комнатой

    Пройдите внутрь и начните рисовать стены. Измеряйте на ходу, выполняя измерения от внутренней стены до внутренней стены, и убедитесь, что ваш лазерный измеритель правильно настроен для измерения от нижней части устройства (см. значок на изображении ниже).

    Начать стрелять лазером. Приложите нижнюю часть к стене и, удерживая ее горизонтально и прямо, направьте ее на другую сторону комнаты. Четко запишите размеры на плане рядом с указанной стеной с точностью до 2 знаков после запятой, например. 4,65 м.

    Для квадратной/прямоугольной комнаты достаточно двух измерений. Для помещений более сложной формы измерьте каждый участок стены и сопроводите его двунаправленной стрелкой, указывающей, где он начинается и где заканчивается. Чем больше измерений, тем лучше избежать ошибок и задержек в дальнейшем. Измерьте любые особенно толстые стены, используя свой буфер обмена, чтобы помочь.

    Добавляйте названия комнат и детали по мере того, как вы будете отмечать такие вещи, как туалеты, кухонные столешницы, раковины, плиты и т. д. Не забудьте добавить лестницы. Поскольку макет должен быть совмещен, окна, которые вы отметили снаружи, могут быть не совсем правильными, поэтому при необходимости откорректируйте их.

    Шаг 3: Скопируйте отпечаток первого этажа на новую страницу

    Теперь, когда вы закончили рисовать первый этаж, ударьте себя кулаком 👊. Вы сломали хребет работе. Теперь вы можете ускориться на следующий этаж.

    Видите, где находятся углы участка земли? Скопируйте их на страницу ниже, затем соедините точки, и у вас есть первый этаж.

    Используйте свое суждение, чтобы внести какие-либо исправления, если этажи не совсем одинаковы. На первых этажах часто есть пристройки или части здания, которых нет на верхнем этаже.

    Шаг 4: Выйдите на улицу и отметьте окна первого этажа

    Вернитесь наружу и отметьте окна в передней части дома. Часто они находятся прямо над окнами первого этажа, так что это приятно.

    В этом примере посмотрите, где находится крошечное окошко на конце фасада. Знание того, где оно находится, будет очень кстати, когда дело доходит до начала строительства на первом этаже.

    Доберитесь до всех высот, которые сможете, и примерно отметьте, где находятся окна.

    Шаг 5: Измерьте и начертите первый этаж

    Вернитесь внутрь и поднимитесь по лестнице. В сегодняшнем примере вы увидите, что, зная положение крошечного окошка на лестнице из шага 4, я уверен, где находится стена, разделяющая конец лестницы и спальню 3.

    Тогда просто взломайте то же, что внизу. При измерении и чертеже спален обратите внимание и на ширину любых шкафов в спальне; сделайте очевидным, что это шкафы, нарисовав дугу двери на плане. Когда вы сориентируетесь, измените положение отмеченных вами окон (при необходимости).

    В ванной нарисуйте раковины, душевые и туалеты, как вы их видите.

    Шаг 6: Окончательные проверки

    Вы нашли время, чтобы набросать отличный план этажа, молодец! Пожалуйста, не стреляйте себе в ногу, если не укажете ключевой размер или забудете что-то, что может вызвать путаницу, когда вы конвертируете свой эскиз в готовый план этажа.

    Сядьте и проверьте следующее…

    • Каждый этаж помечен, например. Цокольный этаж, Первый этаж и т.д.
    • Каждая комната имеет имя, например. Кухня, гостиная, спальня 1, ванная комната и т. д.
    • Стрелка севера включена (если хотите)
    • Отображается часть адреса — полезно, если каждый день рисуется много планов этажей
    • Все размеры присутствуют и легко читаются – это очень важно!

    Шаг 7: Отправить для преобразования плана этажа с помощью Elements Property

    Теперь вы не можете просто загрузить свой эскиз на Rightmove, так как же вы собираетесь преобразовать нарисованный от руки эскиз объекта в профессиональный цифровой план этажа? Ваши варианты — сделать это самостоятельно или отдать на аутсорсинг.

    Если вы не получаете садистского удовольствия от использования Metropix, избегайте этого. И если вы не готовы свести на нет свои драгоценные часы, щелкая мышью в каком-либо другом программном обеспечении для создания планов этажей, вам следует избегать этого.

    Здесь мы выходим на сцену слева. Загрузите свой эскиз в Elements Property простым перетаскиванием, и всего через 3 часа готовый план этажа снова будет у вас. Скоро у нас даже будет мобильное приложение, чтобы вы могли загрузить свой эскиз, находясь в собственности.

    Вы можете настроить цветовую схему, что отображать на плане, ваш логотип (или логотип вашего клиента), текст заявления об отказе от ответственности, единицы измерения, т. е. имперские, метрические или оба, тип файла, который вы хотите — список можно продолжить. Это довольно приятная сделка.

    Сколько? Проверьте нашу страницу цен. В стоимость включены неограниченные поправки и дружелюбная поддержка клиентов 24/7.

    Хотите попробовать Преобразование плана этажа БЕСПЛАТНО? Введите BLOG28 при создании учетной записи, и вы получите 3 бесплатных заказа, счастливых дней 🙂

    Как нарисовать проект дома как архитектор

    ЭТАП 1 —  Размер участка
    Размер участка определяется его длиной и шириной.


    ЭТАП 2 —  Уступы
    Уступы определяются как открытое пространство между составной стеной и стеной дома, для которого планируется строительство.

    ЭТАП 3 —  Расположение и ширина дороги
    Расположение и ширина дороги помогут выделить место для въезда, парковки и выезда автомобиля, а также въездные ворота.

    ЭТАП 4 —  Северное направление
    Северное направление лучше всего подходит для получения представления о четырех сторонах света (восток, запад и север, юг), что, в свою очередь, помогает понять местные климатические условия в течение года. .

    ЭТАП 5 —  Информация о климате
    Дом должен реагировать на климатические условия в любом конкретном месте.

    ЭТАП 6 —    Проведите исследования и разработки для образца План этажа
    Небольшое онлайн-исследование по планированию и дизайну дома может быть не такой уж плохой идеей, если оно может дать вам новый взгляд на современные проекты домов. Проверьте сайты, которые демонстрируют планы этажей и проекты для вашего региона. Для Индии у нас есть:

    www.homeplansindia.com

    www.housplansindia.in

    ШАГ 7 –  Разделить участок сеткой
    Начертите границу участка, а затем разделите участок на две равные половины по вертикали и горизонтали, т.е. После этого нарисуйте аналогичные линии на расстоянии около 2 футов или 600 мм друг от друга в обоих направлениях. Таким образом, вы создали воображаемую линию сетки для дальнейшего развития плана вашего дома.

    ШАГ 8 —  Создание пузырьковой схемы (2/3 раза)
    Когда у вас будет готов чертеж, перечислите все требования к дому. Упомяните предварительную область как возможное требование. См. пример
    — Гостиная
    — Кухня
    — Столовая и т. д.
    Как указано выше, используйте это пространство на чертеже, созданном перед сюжетом, для размещения комнат в соответствии с вашим использованием и смыслом. Не беспокойтесь поначалу, если определенные комнаты/пространства не дополняют друг друга. Это ваш первый набросок, а не окончательный план этажа, поэтому не беспокойтесь, если он не выглядит идеальным. Имейте немного терпения, и это будет развиваться со временем.

    ЭТАП 9 —  Нарисуйте план помещения одной линией
    Как только пузырьковые диаграммы будут больше соответствовать вашим требованиям, используйте цветную ручку, чтобы закрепить линии, обозначающие стены (9-дюймовая стена). Покажите дверные проемы минимум около 3 футов и оконные проемы, которые могут быть от 2 до более. Используйте приведенную ниже сетку в качестве ориентира для определения размера окна.


    ЭТАП 10 —  Рисование двойной линией/толщина стен
    На следующем шаге поместите еще одну кальку поверх исходного чертежа и теперь считайте, что стены имеют толщину 9 дюймов, и преобразуйте эти первоначальные одиночные линии в двойные линии стен.


    ЭТАП 11 —  Выдвижные двери
    Таким же образом, как и раньше, укажите дверные проемы по мере необходимости. Внесите необходимые изменения в план этажа для размещения входа в комнаты/пространства.


    ЭТАП 12 –  Начертить оконные проемы
    Следуя тому же пониманию, что и двери, укажите оконные проемы на чертеже. Имейте в виду, что перекрестная вентиляция очень важна. Также проверьте направление ветра на участке. Учитывайте количество осадков, снегопадов и другую климатическую информацию.


    ЭТАП 13 —  Используйте этот макет и нарисуйте их с помощью онлайн-программного обеспечения развивать то же самое. Лучше всего использовать любую компьютерную программу для рисования, которая широко доступна. Вот некоторые из этих программ для планирования и рисования дома, которые мы рекомендуем:
    http://www.homestyler.com/designer
    http://planner.roomsketcher.com/
    http://www.roomle.com/
    http://www.sweethome3d.com/index.jsp
    http ://www.fldraw.com/

    ЭТАП 14 —  Разместите мебель в комнате, чтобы получить более реалистичное представление о внутреннем пространстве
    После того, как вы перенесли нарисованный от руки макет в любой из вышеупомянутых онлайн-домов программное обеспечение для планирования и рисования, то пришло время эффективно использовать их мебельную библиотеку. Вполне обычно, что вы наткнетесь на обширный набор мебельных блоков надлежащего масштаба и размера, которые после размещения на плане этажа дают более реалистичное представление о плане этажа. Может случиться так, что определенная мебель может выглядеть так, что она занимает много места или ее слишком мало для большой комнаты. Этот процесс требует времени, поэтому уделяйте себе около 1 или 2 часов каждый день, прежде чем вы увидите что-то более плодотворное и реалистично выглядящее. Создание хорошего плана этажа дома требует времени, поэтому не спешите. Помните, что несколько часов размышлений сегодня дадут вам более просчитанное качество пространства для вашей повседневной жизни и ваших инвестиций в дом.
    Также хорошая идея = Хороший план дома = Оптимальное использование ваших инвестиций для строительства вашего дома также поможет вам раскрасить планы этажей с отделкой пола, ковром и другими особенностями, которые вы хотите учитывать для дома. Это сделает макет более презентабельным и читабельным.

    Как нарисовать план дома как архитектор с видео

    Как рисовать планы этажей в AutoCAD?

    1.

    Как создать план этажа в AutoCAD?

    Планы этажей помогают в предварительном просмотре архитектурного проекта до начала строительства. План этажа имеет все размеры и размеры физических особенностей архитектуры, что дает всем участникам четкое представление о том, как будет построена архитектура. Теперь, когда вы знаете планы этажей и их использование, давайте научимся создать план этажа в AutoCAD .

    AutoCAD — это приложение для автоматизированного проектирования и черчения, разработанное компанией Autodesk. Программное обеспечение позволяет пользователю быстро и эффективно проектировать и редактировать двух- и трехмерные формы. Теперь давайте рассмотрим несколько простых шагов, чтобы нарисовать план этажа в AutoCAD;

    Шаг 1: проиллюстрируйте внешние стены

    Нажмите кнопку «Создать» на верхней панели инструментов, чтобы начать рисовать шаблоны; теперь выберите шаблон «Tutorial i-Arch». В новом чертеже нажмите «Бумага», доступную в нижней части экрана в строке состояния, чтобы переключить пространство модели. Вместо треугольника в пространстве модели будет отображаться значок ПСК.

    Щелкните ленту на вкладке «Главная», когда появится панель рисования, и щелкните «Прямоугольник», чтобы нарисовать внешнюю сторону внешней стены. Нажмите «Смещение», доступное на панели «Изменить», введите 9, чтобы указать, и нажмите клавишу «Ввод». Выберите прямоугольник. Чтобы создать другую сторону стены, укажите внутреннюю точку, нажмите клавишу Enter, чтобы выйти из команды смещения.

    Шаг 2: проиллюстрируйте внутренние стены

    Поскольку на ленте нет инструмента двойной линии, вам нужно ввести DLINE, если вы используете AutoCAD LT, или ввести MLINE, а затем нажать Enter, чтобы запустить команду. Введите w, а затем нажмите пробел для параметра ширины. Чтобы указать ширину внутренних стен, введите 4. Щелкните правой кнопкой мыши и выберите «Переопределение привязки», затем выберите «Ближайший». Щелкните внутри треугольника, чтобы указать точку стены на восточной стороне.

    Щелкните, чтобы указать точку внутри здания. Снова щелкните правой кнопкой мыши, а затем выберите «Osnap Overrides» и выберите «Perpendicular». Чтобы выйти из команды DLINE, щелкните в любой точке внутри южной внешней стены.

    Шаг 3. Знакомство с окном

    Щелкните стрелку раскрывающегося списка для меню объектной привязки в строке состояния. Теперь нажмите «Средняя точка, ближайший и перпендикулярный», чтобы включить эти режимы.

    Нажмите на «Линию», доступную на ленте, и проведите небольшую линию 9 через внешнюю стену с восточной стороны.

    Теперь выберите созданную вами линию и нажмите «Копировать» на ленте, а в качестве базовой точки нажмите на выбранную линию. Чтобы указать направление вдоль стены, переместите мышь, но не щелкайте; вместо этого введите 48 и нажмите Enter.

    На ленте нажмите «Линия», чтобы указать среднюю точку одной из созданных вами линий, затем нажмите, чтобы указать среднюю точку второй линии.

    Наконец, нажмите клавишу ESC, чтобы отключить команду строки, и теперь ваше простое окно завершено.

    2. Как проще создать план этажа онлайн?

    EdrawMax Online — это полный пакет решений для создания диаграмм, которые позволяют пользователям создавать различные диаграммы. Программное обеспечение позволяет пользователям создавать блок-схемы, ментальные карты, планы этажей, сетевые диаграммы и т. д. Оно может завершить расчет площади помещения, перетащив символ пространства и поместив его на план этажа. Давайте узнаем, как создать план этажа в EdrawMax Online;

    Шаг 1. Выберите шаблон

    Просмотрите онлайн-приложение EdrawMax, а затем зарегистрируйтесь, используя свою электронную почту или любую учетную запись в социальной сети, если вы новый пользователь. Теперь нажмите «Создать», чтобы отобразить список различных категорий диаграмм. Нажмите на «План этажа». Теперь выберите подходящий шаблон, который соответствует вашему плану этажа; в противном случае вы можете полностью спроектировать свой план этажа с самого начала, нажав «Пустой чертеж».

    Шаг 2: выберите масштаб для рисования

    Щелкните значок плана этажа, доступный на правой вертикальной полосе, чтобы установить масштаб для вашего чертежа. Появится окно, показывающее «Масштаб чертежа», «Единица измерения» и «Точность». Нажмите «Масштаб чертежа» и введите желаемый масштаб в поле.

    Шаг 3. Нарисуйте наружные стены, двери и окна

    Чтобы нарисовать внешние стены, наведите указатель мыши на «Оболочка стены и структура», доступную в левом окне, и перетащите любые намазанные формы внешней стены и поместите их на холст для рисования.

    Опция «Дверь и окна» доступна в разделе «Стена и конструкция», а затем расположите двери, соединив их с внешними или внутренними стенами. Вы можете показать двери открытыми или закрытыми, щелкнув и переместив кнопку поворота на фигуре двери.

    В разделе «Двери и окна» выберите любые окна по вашему выбору, а затем перетащите это окно на холст для рисования и поместите его на любую из стен на плане этажа. Вы можете отрегулировать длину окна, перетащив его или введя определенное число длины.

    Шаг 4. Добавьте другие элементы

    Теперь пришло время придать вашему плану привлекательный вид и добавить немного мебели, растений и других декоративных материалов. Наведите курсор на раздел «Спальня» с левой стороны, здесь вы найдете разнообразную мебель и растения. После того, как вы перетащили мебель или растение, вы можете повернуть его положение и увеличить или уменьшить его размер.

    Шаг 5. Настройте размерные линии

    Чтобы обеспечить точные измерения стен, помещений и углов, добавьте на планы этажей размерные линии. Наведите указатель мыши на раздел «Размеры» с левой стороны и выберите один из доступных значков размеров. Перетащите выбранную размерную линию, поместив ее рядом со стеной или любой другой областью, которую вы хотите измерить.

    3. Шаблоны планов этажей

    Теперь, когда мы узнали, как спроектировать архитектурный план этажа, давайте рассмотрим некоторые шаблоны плана этажа.

    Шаблон 1: План этажа Барндоминиума

    Это отличный пример плана большого дома. Планировка дома включает в себя несколько спален, гостиных с примыкающими к ним санузлами и кухни. План этажа barndominium может похвастаться небольшой роскошью для всех, с его дизайном с тремя спальнями, включая гардеробные в каждой спальне. Между тем, просторная открытая кухня и открытая гостиная с уютным лаунджем с телевизором в центре дома удовлетворяют этому роскошному дизайну.

    Изменить сейчас

    Шаблон 2: План дома с 3 спальнями

    Этот шаблон плана этажа включает в себя три комнаты, так как он может быть идеальным размером для различных аранжировок. Три комнаты могут предложить отдельные комнаты для детей, сделать уютную зону для соседей по комнате или сдать под офисы и гостевые комнаты для семей и пар. Есть отдельная небольшая кухня, а лаундж с телевизором исключительно спроектирован с примыкающей ванной комнатой и туалетом.

    Изменить сейчас

    Шаблон 3: План небольшого дома

    Это план небольшого дома; крошечные дома обычно строятся для семей, состоящих из двух-трех человек, особенно для молодоженов или холостяков, которые хотят арендовать небольшой дом в других городах или странах. Этот план этажа включает в себя две спальни без ванных комнат; в центре дома есть уютная гостиная с примыкающим санузлом. Существует также крошечная кухня и помимо кухни гостиная, которая также может служить в качестве кабинета. План этажа также включает в себя гараж для автомобиля.

    Изменить сейчас

    4. Онлайн-конструктор планов этажей

    AutoCAD может быть сложным для тех пользователей, у которых нет предыдущего опыта и которые хотят составить план этажа своего дома, но об этом не нужно беспокоиться, поскольку EdrawMax Online — это решение для построения диаграмм с простым в использовании интерфейсом; программное обеспечение предлагает шаблоны бесплатных планов этажей и символов, которые пользователи могут изменять и использовать в соответствии со своими потребностями.

    Использование EdrawMax можно создать более 280 разновидностей диаграмм. Программное обеспечение поддерживает совместную работу в команде, а также имеет центр ресурсов, к которому пользователь может подключиться, если у него возникнут какие-либо проблемы при работе с инструментом. Программное обеспечение имеет мощное сообщество шаблонов, из которого вы можете просматривать широкий спектр шаблонов и настраивать их, чтобы сэкономить свое драгоценное время и усилия. Вы можете нарисовать отличный внешний вид; после того, как диаграмма будет завершена, вы можете экспортировать ее в несколько форматов, включая PDF, VSDX, PNG, SVG и другие.

    EdrawMax Онлайн

    Создайте более 280 типов диаграмм онлайн

    Доступ к диаграммам в любом месте и в любое время

    Все на рабочем столе + Сообщество шаблонов

    Управление командой и сотрудничество

    Интеграция личного облака и Dropbox

    ПОПРОБУЙТЕ ОНЛАЙН

    EdrawMax Desktop

    Создайте более 280 типов диаграмм

    Поддержка Windows, Mac, Linux

    Полный доступ к ресурсам и шаблонам

    Локальное программное обеспечение для бизнеса

    Безопасность данных корпоративного уровня

    СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ

    СКАЧАТЬ

    5.

    Основные выводы

    Основная цель, которой служат планы этажей , заключается в том, что он обеспечивает эффективное строительство без неэффективности и экономит много времени. Они используются для разработки интерьера любой архитектуры, будь то дома, офисы, школы и многое другое. Вы можете разработать отличный план этажа с помощью инструмента для построения диаграмм, такого как EdrawMax Online; приложение обеспечивает дружественный пользовательский интерфейс с предварительно разработанными шаблонами и 50 000 различных видов форм и символов, с помощью которых вы можете придать своим интерьерным идеям визуальный вид.

    Попробуйте EdrawMax онлайн

    Как составить план этажа

    : Katharine Kaye McMillan и Patricia Hart McMillan и

    Обновлен: 03-26-2016

    От книги: Дома Манекены

    Исследуйте книгу Купить на Amazon

    Не приступайте к декорированию без анализа помещения и точного плана этажа. План этажа — это самый простой способ понять, сколько у вас места, и каковы сильные и слабые стороны этого пространства. Чтобы создать точный план этажа, начните с измерения комнаты:

    1. Измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого.

      Для точности измерьте с точностью до 1/4 дюйма. Запишите это число на своем черновом плане этажа и в блокноте.

    2. Измерьте оставшиеся стены так же, как вы измерили первую.

      В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше. Включите в свой эскиз каждую стену, особенно если вы планируете придать одной части комнаты другой пол или настенное покрытие.

    3. Измерьте дверные проемы и другие входы в комнату.

      Отметьте, открывается ли дверь в комнату или наружу, и укажите направление (дугой) на черновом плане этажа. Также измерьте расстояния всех проемов — дверей и открытых арок — от концов стен, чтобы вы могли точно определить местонахождение этих проемов на окончательном плане.

    4. Определить размер окон.

      Включает оконную раму от внешнего края до внешнего края. Отдельно запишите размеры молдингов вокруг окна. Измерьте расстояние от пола до низа оконной рамы, от потолка до верха оконного молдинга и от окна (с каждой стороны) до угла стены (или следующего окна или проема).

    5. Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.

      Измерьте окружающее пространство и внешние или габаритные размеры этих предметов, а затем найдите их на своем плане.

    6. Измерьте стены из стороны в сторону и от пола до потолка.

    7. Измерьте расположение электрических розеток, выключателей и других органов управления.

      Обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, желоба (покрытия для электрических проводов и водопроводных труб), а также открытые трубы.

    После того, как вы закончите измерения, вы готовы нарисовать план этажа в масштабе:

    1. Слегка обведите карандашом основные области комнаты на миллиметровой бумаге, прежде чем твердо выделить трудно стираемые темные линии.

      Включите неровности помещения, такие как опорные колонны или любые другие вторжения.

    2. Отметьте на бумаге направление помещения (север, юг, восток и запад).

      Количество и качество естественного света влияет на ряд решений.

    3. Нарисуйте особенности комнаты, используя более толстую прямую линию для стен, окон и каминов.

      Обратите также внимание на внутреннюю ширину дверей и других проемов, чтобы знать, может ли ваш диван (или другой крупный предмет мебели) пройти через проем, вверх по лестнице или за поворотом в коридоре.

    4. Укажите, где расположены все постоянные выключатели, розетки, органы управления, телевизионный кабель и телефонные линии

      Все эти факторы влияют на размещение мебели. Не делайте ошибку, ставя книжные шкафы перед единственной телефонной розеткой в ​​комнате, загружая все полки, а затем обнаруживая, что не можете подключить телефон!

    5. Начертите фасады каждой стены.

      Фасады стен — это двухмерные изображения, которые помогут вам определить расположение предметов искусства и аксессуаров или оформление окон. Опять же, не забудьте пометить все постоянные элементы, такие как выключатели света, электрические розетки, телефонные и телевизионные кабельные розетки, кондиционеры и вентиляционные отверстия, и так далее.

    Эта статья взята из книги:

    • Украшение дома для чайников,

    Об авторах книги:

    Кэтрин Кей Макмиллан, бывший старший редактор нью-йоркского национального журнала, писательница, чьи работы регулярно в журналах и газетах. Она является автором для международного журнала Florida Design Magazine. Соавтор нескольких книг по декорированию и дизайну, в том числе Sun Country Style, , который является основой для лицензионных фирменных коллекций мебели и аксессуаров трех ведущих американских производителей и импортеров. Выпускница Техасского университета в Остине, она имеет степень магистра психологии и является докторантом психологии в Атлантическом университете Флориды, Бока-Ратон, Флорида.

    Патриция Харт Макмиллан — всемирно известный дизайнер интерьеров, чьи работы по дизайну интерьеров для частных клиентов, дизайнерских витрин и корпораций публиковались в публикациях по всему миру, в том числе в New York Times и USA Today. Известная как знаток тенденций и четко сформулированная точка зрения на дизайн, она часто и широко цитируется как в торговых, так и в потребительских изданиях. Она появляется на телевидении и ток-радио. Плодовитый писатель, она является соавтором и автором семи книг по дизайну и декорированию интерьера, а также авторских коллекций мебели Sun Country Style, основанных на двух книгах. Она преподавала курсы по декорированию в нескольких колледжах и провела многочисленные семинары в США.0441 Журнал Christian Woman Magazine и отчеты о тенденциях дизайна для The Sun-Sentinel, газеты Tribune, базирующейся в Ft. Лодердейл, Флорида. Она была главным редактором двух изданий и возглавляла нью-йоркскую фирму по связям с общественностью, представляющую некоторые из самых престижных имен в сфере товаров для дома и строительства. Она имеет степень бакалавра гуманитарных наук по английскому языку со специализацией в области истории искусств (с акцентом на архитектуре) Государственного университета Нью-Йорка (Нью-Пальц). Она была награждена сертификатом Нью-Йоркской школы дизайна интерьера.

    Эту статью можно найти в категории:

    • Декорирование ,

    Как измерить и нарисовать план этажа, как профессионал, за 9 простых шагов • Обсуждение вдохновенного дизайна

    Нужен совет, как измерить и нарисовать план этажа? Узнайте, как нарисовать план этажа, как профессионал, за 9 простых шагов.

    Обратите внимание:  Этот пост может содержать партнерские ссылки, что означает, что если вы совершите покупку, я могу получить небольшую комиссию без дополнительной оплаты для вас.  Пожалуйста, прочтите мое полное раскрытие здесь.

    Содержание

    Как измерить и нарисовать план этажа

    Когда я пошел в школу дизайна, мой любимый профессор повторял снова и снова, что план этажа был дорожной картой для вашего дизайна.

    Она сказала, что прежде чем вы сможете добраться до «красивого» , вы ДОЛЖНЫ изложить план.

    Если вы следили за мной, то знаете, что я твердо верю в важность плана этажа. Крайне важно убедиться, что ваша мебель имеет правильный размер, а транспортный поток эффективен.

    Независимо от того, делаете ли вы полный ремонт комнаты или просто ищете новый диван , этот пост для вас!

    Этот пост посвящен тому, как измерить и нарисовать план этажа.

    Как нарисовать простой план этажа?

    Эти 9 шагов помогут вам составить простой план этажа:

    1. Начертить эскиз помещения
    2. Измерить общую длину и ширину
    3. Измерить остальные стены
    4. Измерение дверных проемов и других входов
    5. Измерение высоты
    6. Определение размера окон
    7. Измерение архитектурных особенностей
    8. Указание местоположения препятствий каждый шаг см. ниже. Вы найдете пошаговое руководство по советам и инструментам, необходимым для измерения и построения плана этажа.

      Включите JavaScript для просмотра контента

      Как нарисовать план этажа Расходные материалы

      Убедитесь, что ваша металлическая рулетка имеет длину не менее 25 футов (40 футов лучше). Этот размер позволит вам измерить общую ширину и длину комнаты .

      купить на Amazon

      Всегда полезно иметь друга , который поможет вам измерить . Измерение будет более точным, когда двое могут держать ленту прямо.

      Вы также можете использовать лазерный измерительный инструмент, но вам понадобится рулетка для более коротких участков, окон и дверей.

      купить на amazon


      Как нарисовать план этажа Шаги

      1. Нарисуйте эскиз вашего помещения

      Первый шаг — начертите на графике или на чистом листе бумаги все архитектурные детали вашего помещения. . Это включает в себя окна, дверные проемы, камины, проемы и т. д. Это не должно быть произведением искусства или идеально масштабироваться.

      Для начала быстрый эскиз поможет, если у вас нет распечатанных планов помещения! Вся эта информация поможет создать дизайн с элементами, которые идеально впишутся в ваше пространство. (см. ниже)

      Вы можете нарисовать его карандашом, чтобы потом легко стереть! Важнее, чтобы ваши измерения были точными. (см. ниже)

      2. Измерьте общую длину и ширину

      С помощью рулетки измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого. Начните с измерения общей ДЛИНЫ и ШИРИНЫ комнаты.

      Позже мы добавим меньшие размеры. Меньшие измерения добавятся к нашей общей ширине и длине.

      3. Измерьте остальные стены

      Далее Измерьте оставшиеся стены так же, как вы измерили первую. В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше.

      *** Не забудьте включить в эскиз каждую стену! ***

      4. Измерьте дверные проемы и другие входы

      Измерьте дверные проемы и другие входы в помещение. Обратите внимание, открывается ли дверь в комнату или наружу.

      Не забудьте измерить расстояние от всех проемов до коридоров и открытых арок! (см. компьютерную визуализацию ниже)

      5. Измерьте высоту

      Измерьте высоту комнаты от пола до потолка и включите высоту ключевых отверстий, если они будут влиять на планировку.

      6. Измерьте окна

      Определите размер окон, измерив оконную раму от внешнего края до внешнего края.

      Обязательно укажите расстояние от окна (с каждой стороны) до угла стены (или следующего окна или проема).

      7. Измерение
      архитектурных особенностей

      Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.

      Запишите и измерьте высоту и ширину всего, что вам нужно для решения проблемы.

      • Окна (ширина, высота и высота от пола)
      • Двери (ширина и высота двери)
      • Розетки и выключатели
      • Светильники для возвратного воздуха
      • Высота потолка
      9. Укажите расположение любых препятствий0517

      Наконец, обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, покрытия для электрических проводов и водопроводных труб, а также открытые трубы.

      Этот шаг необязателен, но рекомендуется, если есть какие-либо «препятствия», которые могут повлиять на дизайн.

      Следующие шаги

      9. Поделитесь своими измерениями

      Если вы переходите на eDesign или работаете с дизайнером, вы можете сфотографировать план этажа с измерениями или отсканировать его, чтобы отправить по электронной почте и поделиться своими измерениями.

      Для домашних мастеров

      Если вы хорошо разбираетесь в компьютерах, вы можете зайти на веб-сайт ICOVIA и создать изображение своего плана этажа, как показано ниже.

      Вы также можете использовать БЕСПЛАТНЫЙ планировщик помещений на веб-сайтах Westelm или Bassett Furniture.

      После измерения вы можете использовать заселенную мебель для планирования пространства в масштабе . В приведенном ниже видео показано, как создать план этажа в программе Bassett.

      Это очень просто, и вы можете сохранить свой план этажа после создания учетной записи. Это позволит вам вернуться к плану этажа, когда вы настроите свой дизайн.

      Чтобы было еще проще, я создал PDF-файл для загрузки, который вы можете распечатать и следить за ним во время измерения. Просто добавьте свое имя и адрес электронной почты, чтобы получить доступ к удобному руководству.


      Полезные советы, которые следует помнить при планировании пространства:
      • Предусмотрите от 30 до 36 дюймов прохода между крупными предметами мебели (если это позволяет ваша гостиная), а если нет, то не менее 18–24 дюймов.
      • Убедитесь, что расстояние между сиденьями составляет не менее 3,5 футов и не более 10 футов.
      • По возможности диваны никогда не должны быть вровень со стеной. Вытяните его на 3-5 ″ и дайте немного передохнуть.
      • Журнальный столик должен быть не менее половины длины дивана и не более чем на 4 дюйма выше или короче верхней части подушек сиденья дивана.
      • Расстояние от 16 до 18 дюймов — идеальное расстояние между диваном и журнальным столиком.
      • Ковер должен быть достаточно большим, чтобы по крайней мере передние ножки дивана и все стулья могли лежать на нем.
      • Приставные столики не должны быть глубже глубины дивана и располагайте приставной столик достаточно близко, чтобы можно было легко поставить напиток. Обычно это 2-3 дюйма от высоты руки.
      • Акцентные стулья должны иметь расстояние около 42 дюймов (согласно размеру вашей комнаты) между набором акцентных стульев для гостиной, чтобы можно было разместить небольшой стол посередине. Для маленькой комнаты просто поставьте стулья рядом.
      • При соединении дивана и акцентных кресел выберите высоту сиденья, которая находится в пределах 4 дюймов друг от друга.
      • Убедитесь, что консоль имеет такую ​​же высоту или на несколько дюймов короче спинки дивана. В идеале он также должен иметь около 6 дюймов свободного пространства с обоих концов.
      • Расстояние между телевизором и диваном должно быть около 7 футов, а оптимальная высота центра экрана должна быть на 30 дюймов выше самого низкого сиденья в комнате.

      Булавка на потом


      Совет по доставке мебели

      Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и должна быть не менее чем на 4 дюйма меньше размеров прохода. Это позволит вам или доставщикам мебели легко перемещать ее

      Совет профессионала: Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и быть не менее чем на 4 дюйма меньше размеров прохода. Это позволит вам или людям, занимающимся доставкой мебели, легко перемещать ее.


      Это просто базовое руководство, которое поможет вам начать работу на этапе планирования дизайна. Я надеюсь, что этот пост поможет вам спроектировать дом, который вы полюбите!

      Помните, что это только первый шаг на пути к дизайну!

      Хорошего дня, полного единорогов и радуг!

      xo Николь

      Этот пост посвящен тому, как измерить и нарисовать план этажа.


      А теперь ваши мысли:

      Дайте мне знать…

      Что мешает вам начать свой следующий дизайн-проект?

      Комментарий ниже : ))


      Похожие сообщения:

      Как сделать нейтральную гостиную похожей на дизайнера

      Cali Eclectic Bedroom Airbnb Makeover

      One Room Challenge официально завершен! Преобразование столовой в гостиную Willow House

      Вызов одной комнаты, весна 2019 г. — неделя 6: анонс Airbnb!!

      13 Нейтральная холостяцкая подушка Идеи спальни

      13 Модульные секции ямы | Осенний макияж

      Весеннее испытание 2019 г. «Одна комната» — неделя 5: у нас есть работа!!

      Как нарисовать план дома

      Команда по работе с контентом Edraw

      Вы хотите, чтобы сделать ваши планы дома?

      EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как нарисовать план дома в деталях. Просто попробуйте бесплатно прямо сейчас!

      Попытайся Свободно

      План дома — это набор чертежей (некоторые люди в Азии называют его чертежом), который определяет технические характеристики жилого дома. Планы дома включают в себя размеры, материалы, которые будет использовать строитель, схему ОВКВ, план потолка, методы и приемы установки. С помощью этого руководства по рисованию плана дома мы сообщим вам, как легко нарисовать план дома , используя бесплатные шаблоны и векторные символы, предоставленные EdrawMax.

      Каждый план дома будет отличаться в соответствии с потребностями и требованиями клиента. В то же время внутренние и внешние факторы окружающей среды также играют жизненно важную роль в составлении плана дома . Итак, прежде чем мы обсудим, как нарисовать план дома в целом или с помощью бесплатных шаблонов, предоставленных EdrawMax, давайте сначала разберемся, что входит в план дома, и некоторые основные приготовления, которые вы должны сделать, прежде чем рисовать план дома. для себя или своего клиента.

      1. Что включает в себя план дома

      Здесь следует отметить, что план дома охватывает все, что присутствует в доме или здании. Например, если у вас установлена ​​система HVAC, она войдет в план дома; если вы работали над планом отражения потолка, он также появится на плане дома. Все характеристики всех этих планов появятся на плане дома. Мы изложили несколько важных планов, которые могут быть включены в большинство планов.

      • План фундамента : включает ванные комнаты, подвалы, кухню и другие важные помещения.
      • Планы этажей : Включает в себя стены, двери, окна и другие элементы дома.
      • Внешний вид : Он включает в себя все четыре стороны дома, если смотреть снаружи.
      • План HVAC включает в себя все игровых символов HVAC , которые вы включили в свой план дома.
      • Электрическая схема : включает в себя осветительные приборы, розетки, проекты освещения и многое другое.
      • Обозначения и метки : Все сведения о символах, включая примечания о пересмотре, находятся в этом разделе.

      Что входит в план дома:

      • План фундамента
      • Планировка этажей
      • Внешний вид
      • Игровые символы HVAC
      • Электрический план
      • Легенды и этикетки

      2. Подготовка к составлению плана дома

      Есть много особенностей и вариантов, которые вы должны учитывать при выборе правильного плана дома. Например, хороший план дома отражает вашу индивидуальность и соответствует вашему бюджету. Вы должны сделать некоторые основные приготовления, прежде чем начать рисовать план дома. Некоторые из наиболее важных из них:

      • Понять бюджет
      • Вы не можете создать дуплекс, если у вас есть финансы на квартиру-студию. Итак, прежде чем приступить к планированию дома, поймите, сколько вы на самом деле можете потратить на дом.

      • Семья
      • Обсудите с членами вашей семьи и проконсультируйтесь с ними об их потребностях, когда дело доходит до дома. Вполне возможно, что хороший сеанс мозгового штурма с вашей семьей приведет к отличным идеям для ваших планов дома.

      • Безопасность
      • Всегда думайте о безопасности и неприкосновенности частной жизни членов вашей семьи, прежде чем работать над планами дома. Если вы живете со старейшинами, убедитесь, что они получают комнаты рядом с туалетом или на первом этаже.

      • Мебель
      • Когда вы планируете построить новый дом, подумайте о мебели, которая у вас уже есть. Это поможет вам принять несколько быстрых решений.

      • Будь практичным
      • В большинстве случаев мы слышим, что владелец дома сделал все возможное, чтобы создать дом, но все равно он выглядит не очень хорошо! Основная причина этого в том, что они не были практичными, когда начали работать над планом дома. Старайтесь избегать функций, которые могут не соответствовать вашему району или местности.

      Подготовка чертежа плана дома:

      • Поймите, сколько вы действительно можете потратить на дом.;
      • Обсудите с членами вашей семьи и проконсультируйтесь с ними об их потребностях, когда дело доходит до дома;
      • Позаботьтесь о безопасности и конфиденциальности членов вашей семьи;
      • Рассмотрите мебель, которая у вас уже есть;
      • Будьте практичны.

      3. Как нарисовать план дома в целом

      Есть два способа нарисовать план дома . Один из них — это традиционный способ выйти на место, проанализировать его и начать рисовать, используя наш архитектурный опыт. Другой способ — использовать EdrawMax и бесплатные шаблоны, предоставляемые этим бесплатным конструктором планов домов. Прежде чем мы поможем вам понять, как легко создавать планы дома с использованием бесплатных шаблонов и символов, давайте поможем вам понять, как создать план дома с использованием традиционных методов.

      • Выберите область :
      • Перейдите к области, над которой вам нужно поработать, и заранее поймите требования клиента. После того, как вы все записали, вы можете перейти ко второму этапу, который измеряет и уменьшает все, чтобы вы могли создать план дома.

      • Провести измерение :
      • Возьмите дюймовую рулетку и начните измерять все, включая пол, стены, двери или все, что вам нужно включить в план дома.

      • Рисовать стены :
      • Стены всегда должны быть первым элементом, который вы рисуете, так как они дают вам контур для всего остального.

      • Добавить функции :
      • После добавления стен вы можете добавить различные элементы плана дома, такие как ванная комната, кухня, спальня и т. д.

      • Добавить блок HVAC :
      • Если вы работаете над большим жилищным планом, вам также придется добавить блоки HVAC, чтобы обеспечить синергию отопления и охлаждения.

      • Добавить мебель :
      • В зависимости от вашего бюджета и образа жизни вы можете добавить мебель к плану дома.

      • Поделиться :
      • Всегда рекомендуется поделиться проектом плана дома с некоторыми экспертами, прежде чем передать его строителю для строительства. В то же время всегда оставляйте место для правок и добавляйте метки и легенды.

      Общий план дома:

      • Заранее понять требования клиента;
      • Измеряйте все;
      • рисовать стены;
      • Добавляйте различные элементы планов дома, кондиционера, мебели;
      • Поделитесь проектом плана дома с некоторыми экспертами.

      4. Как нарисовать план дома в EdrawMax

      Теперь, когда вам интересно , как нарисовать план дома ? Ну, есть в основном два пути, которым вы можете следовать. Первый метод заключается в том, чтобы нарисовать план дома с нуля с помощью EdrawMax, а другой метод — когда вы работаете с умом и выбираете шаблоны, предоставленные EdrawMax. Здесь мы познакомим вас с основными способами рисования плана дома.

      4.1 Нарисуйте план дома с нуля

      Шаг 1 Войдите в EdrawMax

      Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейдите к « Building Plan » и нажмите « Home Plan ».

      Шаг 2. Откройте новый холст

      Поскольку вы создаете домашний план с нуля, вы можете нажать « + ». Это откроет удобный холст EdrawMax. Создайте базовый контур и правильно масштабируйте его в соответствии с вашими измерениями. t откроет удобный холст EdrawMax. Сначала создайте базовый план плана здания, а затем начните добавлять элементы, связанные с планом дома.

      Шаг 3. Рассмотрите элементы

      Каждая схема плана дома неполна без символов. Перейдите в раздел « Symbols » и щелкните раздел « Predefined Symbol » на верхней панели инструментов. Нажмите « Двери и окна », « Спальня », « Кухня и столовая », « Диваны » и « Столы и стулья », чтобы перетащить каждый символ макета офиса на холст. . Если вы не найдете подходящие символы, вы можете легко импортировать или создать свои собственные символы и сохранить их в своих библиотеках символов для последующего использования. Узнать больше символы плана дома направляйте и находите нужные символы здесь.

      Шаг 4. Добавьте больше элементов

      После того, как вы импортировали все символы, вы можете начать размещать их в дизайне сидения, который вы создали на шаге № 2. Вы можете добавить « Каркас стены и конструкция », « Двери и окна » и « Диван » в свой план дома. В зависимости от ваших потребностей и темы вы можете изменять эти символы, не беспокоясь о потере форматирования рисунка. Затем используйте панелей инструментов в верхней или правой части холста, чтобы изменить цвет, шрифт, размер, тему и многое другое одним щелчком мыши.

      Шаг 5 Сохранить и экспортировать

      После разработки плана дома вы можете экспортировать его в несколько форматов, таких как JPEG, JPG, PNG, PDF и другие форматы Microsoft, такие как MS Word, MS Excel, PPTX и т. д. Вы также можете поделиться макетом дома. дизайн на различных платформах социальных сетей, таких как Facebook, Twitter, LinkedIn и т. д. Более того, вы можете распечатайте свой план HVAC для демонстрации другим.

      4.2 Нарисуйте план дома из шаблонов

      Шаг 1 Войдите в EdrawMax

      1. Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейти к Шаблоны ‘ раздел слева и введите ‘ План дома ‘.

      Шаг 2. Выберите шаблон

      Выберите шаблон: в сообществе шаблонов вы найдете сотни готовых к использованию встроенных шаблонов. Выберите любой шаблон, который очень похож на ваш идеальный макет дома, и продублируйте его в « Использовать немедленно ».

      Шаг 3. Добавьте символы

      Каждая диаграмма плана HVAC неполна без символов. Перейдите в раздел « Symbols » и щелкните раздел « Predefined Symbol » на верхней панели инструментов. Нажмите « Двери и окна », « Спальня », « Кухня и столовая », « Диваны » и « Столы и стулья », чтобы импортировать их в свою библиотеку.

      Шаг 4 Изменить детали

      После того, как вы импортировали бесплатный встроенный шаблон на холст EdrawMax, вы можете изменить основные детали. Из импортированных символов вы можете добавить или изменить основные детали плана дома, которые вы считаете необходимыми для текущих требований. Просто выберите панелей инструментов в верхней или правой части холста и найдите нужные функции.

      Шаг 5 Экспорт или публикация

      Как только ваш план дома будет готов, вы можете экспортировать его в несколько форматов, как указано выше, или опубликовать его в сообществе шаблонов, чтобы другие 25 миллионов зарегистрированных пользователей могли увидеть и вдохновиться вашим дизайном. Нажмите кнопку « Опубликовать » в правом верхнем углу холста и заполните данные своего шаблона, такие как заголовок шаблона, описание и тег, чтобы поделиться своим рисунком с другими.

      По сути, в EdrawMax просто нарисовать план дома, просто возьмите шаблон и продолжайте настраивать, перетаскивайте профессиональные символы плана дома, чтобы сделать свой план лучше. Если вы все еще не знаете, как нарисовать план дома в EdrawMax, просто посмотрите видео ниже или узнайте больше на нашем канале на Youtube .

      5. Советы и рекомендации

      Самый простой способ Нарисуйте план дома , чтобы черпать вдохновение из бесплатных встроенных шаблонов. Помните, что все дома разные, и требования каждого дома будут разными. Итак, когда вы начинаете рисовать план дома, вы должны сначала понять тему и цель здания. После того, как вы все отсортируете, вы можете воспользоваться бесплатными шаблонами EdrawMax, которые помогут вам создавать диаграммы, не беспокоясь о каких-либо технических аспектах.

      Преимущества рисования плана дома с нуля :

      • Вы будете иметь полный контроль над проектом плана дома.
      • Вероятность того, что в план дома будут добавлены неправильные элементы, будет минимальной.
      • Если вы работаете над планом дома с нуля, вы легко запомните внесенные важные изменения. Это сэкономит время на этапах пересмотра.

      Преимущества рисования плана дома по шаблонам :

      • Вы можете сэкономить достаточное количество времени при создании планов дома.
      • Все планы дома будут технически правильными.
      • Вы можете почерпнуть несколько хороших идей, которые сможете воплотить в своих планах дома из существующих шаблонов.
      5.1 Библиотеки символов

      Концепция плана дома настолько обширна, что было бы невозможно подробно охватить все символы. Здесь мы добавили несколько наиболее важных символов плана дома, с которыми вы столкнетесь, когда будете рисовать планы дома для своего проекта.

      • Стены : Толстая линия представляет собой внешнюю стену, а тонкая линия представляет собой внутреннюю стену.
      • Двери : Некоторые из символов дверей: одинарная дверь, двойная дверь, раздвижная дверь, двустворчатая дверь и дверь-карман.
      • Окна : Двухстворчатое окно представлено толстой темной линией с панелью между ними на плане этажа дома.
      • Лестницы : некоторые важные символы лестницы — прямые лестницы, L-образные лестницы и C-образные лестницы.
      • Кухня : Начиная с раковины и холодильника, заканчивая духовкой и варочной панелью, вы можете найти несколько кухонных символов, которые вы можете использовать.
      • Коммунальные услуги : Некоторые важные служебные символы: HWT для резервуара для горячей воды и HW для нагревателя горячей воды.
      • Ванная : Наиболее важными сантехникой и сантехникой являются ванны, угловые ванны, душевые кабины, унитазы, раковины, двойные раковины, биде и многое другое.
      • Гостиная : Символы, такие как диваны, стулья, развлекательные устройства, лампы, журнальные столики, круглые столы и многое другое, входят в структуру гостиной.

      Здесь следует отметить, что существуют сотни символов плана дома, которые играют жизненно важную роль, когда вы планируете рисовать план дома. В EdrawMax вы можете легко найти все важные символы плана дома. Что здесь удивительно, так это тот факт, что если в некоторых случаях вы не найдете символы, вы можете легко создать свой собственный символ дома, просто импортировав значки или формы и сохранив их в своей персонализированной библиотеке символов.

      5.2 Сообщество шаблонов

      EdrawMax поставляется с бесплатным сообществом шаблонов для каждого пользователя. Как вы видели здесь, эти шаблоны на 100% доступны для редактирования, и вы можете дублировать их по своему усмотрению. Просто перейдите в раздел «Шаблоны » на левой панели и введите тип диаграммы, например, план дома или план HVAC, или план отраженного потолка, и вы найдете сотни бесплатных шаблонов, доступных для использования.

      6. Бесплатное программное обеспечение для планирования дома

      Если вы новичок, только начинаете проектировать, или профессионал, который уже освоил проектирование планов этажей дома, вы найдете EdrawMax хорошо оснащенным для легкого создания планов дома по мере необходимости. Есть несколько других удивительных особенностей использования этого бесплатного программного обеспечения для планирования дома , например:

      • С EdrawMax вы получаете доступ к тысячам примеров и шаблонов планов домов , которые позволяют создавать более 280 различных типов диаграмм.
      • EdrawMax теперь поставляется с темным режимом, который позволяет вам легко сосредоточиться на своих проектах, не отвлекаясь.
      • Это бесплатное программное обеспечение для планирования дома позволяет создавать планы домов, которые можно использовать в реальной жизни. Благодаря инструментам измерения и масштабирования все ваши проекты будут технически правильными на 100 процентов.
      • EdrawMax имеет более 50 000 символов, которые помогут вам создавать различные типы диаграмм, не беспокоясь о потере форматирования.
      • Это бесплатное программное обеспечение для планирования дома легко интегрируется с Google Диском и DropBox, обеспечивая легкий доступ ко всем вашим удаленным файлам.

      EdrawMax Рабочий стол

      Создание более 280 типов диаграмм

      Windows, Mac, Linux (работает во всех средах)

      Профессиональные встроенные ресурсы и шаблоны

      Локальное программное обеспечение для бизнеса

      Безопасность данных на уровне предприятия

      EdrawMax Онлайн

      Создавайте более 280 типов диаграмм онлайн

      Доступ к диаграммам в любом месте и в любое время

      Сообщество шаблонов

      Управление командой и сотрудничество

      Интеграция Personal Cloud и Dropbox

      ПЫТАТЬСЯ ОНЛАЙН

      7.

      Заключительные мысли

      В этом подробном руководстве по рисованию плана дома мы рассказали вам о важности хорошего плана дома и познакомили вас с самыми простыми способами рисования плана дома с помощью EdrawMax. С EdrawMax вы получаете онлайн-ресурсы, видеоуроки, руководства, библиотеку символов и лучшую службу поддержки клиентов, которая поможет вам создавать всевозможные диаграммы.

      В этом подробном руководстве по чертежи планов домов , EdrawMax помогает рисовать планы этажей дома, предоставляя доступ к тысячам бесплатных шаблонов, символов и онлайн-ресурсов. В дополнение к этому вы можете создать множество различных планов зданий на одном холсте.

      →Загрузить сейчас: Как нарисовать план дома в формате PDF

      Полное руководство по плану дома

      Ознакомьтесь с этим полным руководством, чтобы узнать все о плане дома, например о типах плана дома, символах плана дома и о том, как нарисовать план дома.
