как их правильно приварить своими руками
Калитки делают самых разных размеров и форм и из различных стройматериалов. Сегодня наиболее популярные калитки – это изделия из древесины и профилированного металлического листа. Такие конструкции представляют собой не очень массивные изделия средней тяжести или даже легкие. Во многом долговечность этих створок зависит от правильно подобранных и грамотно закрепленных петель.
Простые самодельные петли для калитки
Если знать, как приварить петли на калитку, то справиться с этой задачей можно будет без посторонней помощи.
Вернуться к оглавлениюСодержание
- 1 Выбор петель
- 2 Петли для калитки из дерева
- 2.1 Монтаж петель на саморезы
- 3 Калитка из профнастила
- 4 Как приварить петли на калитку из профнастила
Выбор петель
Основная функция петель для ворот или калиток – это удержание створки в нужном положении и гарантия ее удобного постоянного использования (открывание и закрывание).
Чтобы створки ворот или калитка служили долго и качественно, комплектующие к ним нужно подбирать со знанием дела. Петли для калитки должны обладать следующими характеристиками:
Варианты установки калиточных петель
- соответствие параметрам конструкции;
- износоустойчивость;
- устойчивость к температурным перепадам;
- устойчивость к влаге и морозам.
При покупке петель, нужно учитывать и такие параметры калитки, как вес, высота, ширина створки. Важно принимать во внимание технологию монтажа, ось поворота элемента, угол его приспособления и материал изготовления. Кроме своих прямых функций, эта часть забора является его украшением, ведь именно у входа во двор у гостей начинает формироваться мнение о владельцах дома.
Вернуться к оглавлениюПетли для калитки из дерева
Купить понравившуюся деревянную калитку можно недорого и на любом строительном рынке.
Пример оформления кованых петель для деревянной калитки
Многие поставщики занимаются изготовлением ворот или калиток на заказ. Тем, кто может похвастать наличием даже небольшого опыта в строительных работах, не составит труда сделать простую конструкцию своими руками.
При наличии калитки, остается подобрать к ней подходящие по характеристикам и размерам петли. Правильно выбранное крепление обеспечит створке идеальную «посадку» и полноценное многолетнее функционирование. Для небольшой калитки из дерева, наиболее подходящий способ фиксации петель – это монтаж дверцы на саморезы.
Монтаж петель на саморезы
По своему принципу, данный метод крепления петель похож на установку межкомнатных дверей. Однако для монтажа калитки, комплектующие должны быть именно калиточные или для ворот.
При выборе этого типа фиксации, петли присоединяются к торцу калитки, обеспечивая конструкции дополнительную устойчивость, и улучшая ее внешние показатели.
Этапы монтажа калитки из дерева:
- Используя саморезы по дереву, калиточную петлю следует прикрепить к фасаду створки в размеченных местах. Для большей надежности на 1 калитку желательно использовать не менее 3 петель.
Крепление петель к калитке саморезами
- Конструкцию с прикрепленными петлями необходимо положить на ровную поверхность (на землю) вместе со столбами. При этом нужно позаботиться о том, чтобы полотно изделия не повредилось. Под калитку и столбы лучше всего подложить подкладку из пиломатериалов, например, кусок фанеры или ДСП.
- Если есть необходимость, на опорном столбе подготавливают места под петли. Для этого делаются надрезы. Такую работу удобно делать молотком и стамеской.
- В ямы, заранее подготовленные под опоры, устанавливаются сваи с обозначенными разметкой точками крепления.
Нижние концы каждого столба следует обработать антисептиком и обернуть в рубероид. Столбы должны быть закреплены по строгой вертикали, которая проверяется строительным уровнем.Пример установленных столбов для калитки из дерева
- При помощи саморезов калитка крепится на укрепленные сваи.
Нижние концы каждого столба следует обработать антисептиком и обернуть в рубероид. Столбы должны быть закреплены по строгой вертикали, которая проверяется строительным уровнем.Для опорных столбов следует делать яму глубиной не менее 120 см. На дне яме обязательно должна быть утрамбованная подушка из песка (15 см в высоту). Столбы можно забутовать или забетонировать. Такой метод их установки избавит конструкцию от усадки, чреватой переносом петель.
Вернуться к оглавлениюКалитка из профнастила
Для ворот и калитки из профнастила важно подобрать подходящие по типу и размеру петли. Правильно выбранные изделия улучшат эстетику всей конструкции и значительно продлят годы ее службы. Профилированное металлическое полотно, как стройматериал, очень популярно в каждом регионе страны. Оно обладает невысокой стоимостью, хорошими техническими характеристиками, устойчивостью к капризам природы.
С ним легко работать. Профнастил имеет разные маркировки, уровни жесткости, формы волн и их высоту.
Крепление петель к каркасу калитки из профнастила
Металлополотно представлено в широкой гамме цветов, что упрощает выбор покупателя.
Чтобы выполнять конструкции вертикального направления, такие как ворота, предпочтительно выбирать полотна, маркированные «C8» – «C20», где «C» обозначает стеновое предназначение изделия, а следующая за литерой цифра – высоту его волн в миллиметрах.
Кроме того, профнастил красив и имеет широкий перечень дополнительных преимуществ. Данный стройматериал может быть как простой оцинкованный, так и окрашенный краской с полимерными компонентами. Именно окрашенный профнастил рекомендуется для изготовления калиток, заборов и ворот.
Такое металлическое полотно имеет 2 слоя защиты:
- анодный;
- краска.
Средний вес профилированного листа составляет около 5 кг на м2.
Это позволяет использовать для крепления калитки не самые массивные и сложные, а значит, не самые дорогие петли.
Схема для установки калитки из профнастила
Калитку из этого материала легко сделать самостоятельно по заранее подготовленному чертежу.
В качестве каркаса под полотно зачастую используют металлопрокат, например, квадратные трубы. Опорные столбы также делаются из труб (100 мм). Высота столбов определяется высотой калитки, к которой добавляется не менее 130 см, которые будут закопаны в грунт.
Вернуться к оглавлениюКак приварить петли на калитку из профнастила
Петли для калитки из профнастила лучше всего приварить, используя сварочный аппарат.

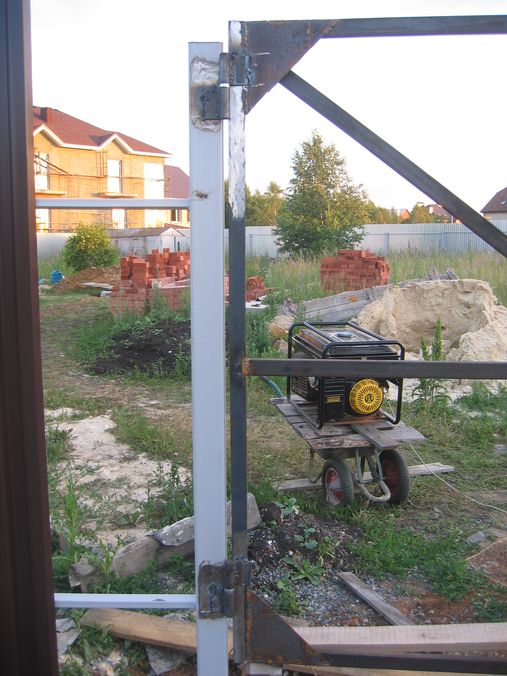

Пример крепления петель на каркас калитки из профнастила
Многие строители предпочитают крепить петли сначала на установленные столбы опоры, а уже затем на каркас створки. Сваи устанавливают в подготовленные лунки, глубиной 130 см, а диаметром – на 30 см больше диаметра самой трубы.
Расстояние между сваями должно быть больше ширины калитки на 2 см. Дно ямки для труб засыпают щебнем, затем выставляют трубы и заливают их бетоном. Нижний край металлических столбов обмазывают битумной мастикой.
Когда бетон застынет (через неделю), на опорах делают разметки под петли и приваривают их. В зависимости от тяжести конструкции петель может быть от 4 до 6. Ответную часть петель крепят на каркас калитки по заранее сделанным разметкам. Появившуюся окалину подчищают, а швы от сварки грунтуют. Если створка перекашивается, ее можно выровнять, приварив к ней дополнительные ребра жесткости и надежно скрепив их углы.
Как приварить петли на ворота – пошаговая инструкция
Как правильно приваривать петли на ворота + видео
Такое простое дело, как правильно приваривать петли на ворота, практически всегда превращается в сложности и проблемы.
Большинству людей намного проще сварить каркас правильной геометрической формы калитки и ворот, чем устанавливать готовые конструкции на место и добиваться, чтобы она нормально функционировала.
На самом деле работа не такая уж сложная, но она будет требоваться предельной аккуратности и точности, а еще знания определенных нюансов.
Содержание:
Подбор петель и их количество
Если вы приняли решение применять для монтажа ворот петли приварного типа, то выбирать можно из определенных видов:
- Самый недорогостоящий и простой вариант представляет собой цилиндр разъемного типа с вращающейся осью в одном месте и колпачковой полостью в другой. Такие петли сильно нуждаются в периодическом смазывании, без которой они начинают быстро скрипеть.
- Самые популярные петли той же конструкции, но они усовершенствованы подшипником или шариком, на которые опирается ось. Они бывают и двухсекционные, и трехсекционные.
- Еще одним вариантом являются пели с приваренными к каждому элементу металлическими пластинками.
Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок. Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.
Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров.
Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.
Технология приваривания петель
Перед тем, как рассказать про том, как именно приваривать петли для ворот, следует подробно рассмотреть все условия, которые нужны для их нормальной работоспособности. В том случае, если нагрузка подсчитана правильно, петли могут не справляться с ней, если их положение будет хотя бы немного отклоняться от вертикали. Они будут быстро выходить из строя. А теперь о втором моменте – между петельным корпусом и опорным столбом должен остаться маленький зазор в 0.
1-0.2 см, чтобы металлические столбовые части и ответная часть навеса не прикасались и не терлись друг о друга. Эту же щель требуется оставлять и со створочной стороны. Чтобы разобраться со всеми нюансами, требуется посмотреть видео.Особенности монтажа на опоры с разным сечения
Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.
- Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
- В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.
Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.Теперь поговорим об установке.
Монтажные и сварочные работы
Опытные мастера рекомендуют для начала приварить навесы до створок, укладывать их на ровную поверхность горизонтального типа. К ним приварите половину в виде полого цилиндра, а к опорам в будущем – ответную часть со штырем (причем штырь должен быть направлен кверху).
От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.
5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.
Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.
Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

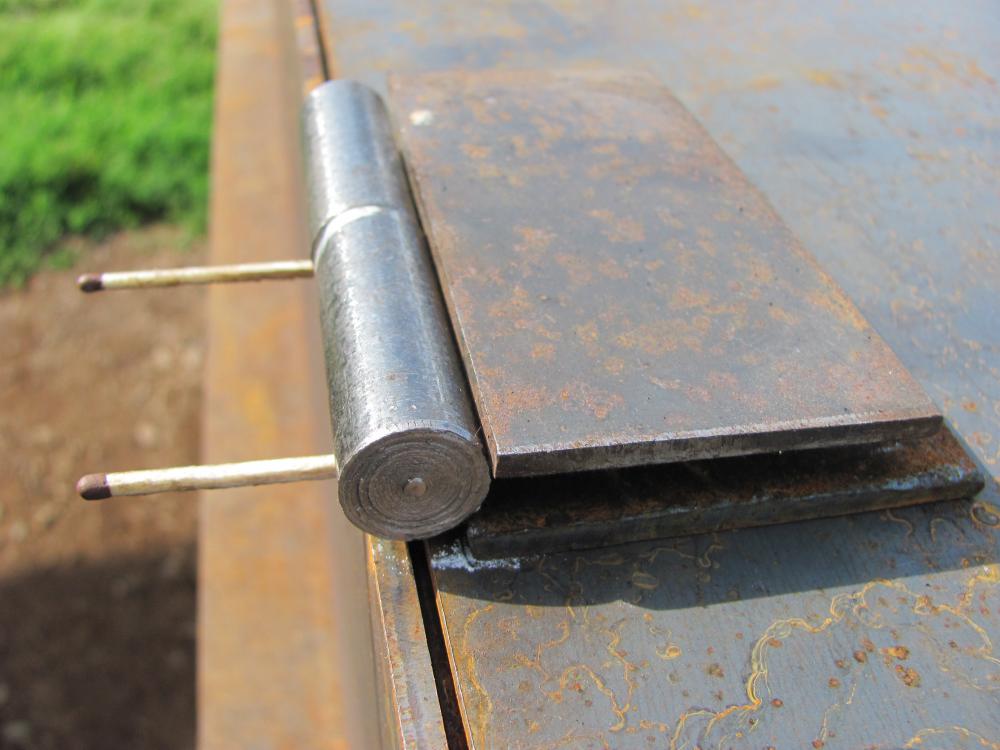

- Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
- На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.
Закрепите ее по уровню, обеспечивая вертикальное положение.Как это выглядит в действительности
…, посмотрите на видео:
Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.
Обратите внимание, что кабель массы аппарата для сварки цепляют к тому месту навеса, которое будет приварено. Если устанавливать его на опору, то в конечном итоге от контактной сварки петельные половинки могут сцепляться друг с другом.
- Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
- Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
- Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
- Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
- Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид. Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.
Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.
Заключение
Итак, вы уже узнали о том, как приварить петли на ворота, и можно сделать это при помощи винтов или гаек. На сварной метод более долговечный и надежный, особенно если знать, как именно приваривать петли к воротам и правильно произвести все требования, которые касаются технологии установки.
