Подключение варочной панели и духового шкафа к электросети



Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетку.



Блок: 1/6 | Кол-во символов: 292
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Расположение розетки

Такая вот спаренная розетка. К ней можно одновременно подключить и варочную панель, и духовой шкаф. К большой розетке подключается варочная панель, а к маленькой — духовой шкаф. Я снабжу вас самой полной информацией о том, как это сделать. Вам останется лишь следовать прочитанному.

Для начала, решите где будет находится розетка. На мой взгляд, если за мебелью справа или слева от духового шкафа и варочной плитой есть место, то разместить розетку удобнее всего именно там.

Здесь нет строгих правил. Нужно думать лишь о том, как будет удобнее втыкать и вынимать вилки из розеток при необходимости.

Не лишним будет упомянуть, что розетка эта накладная, то есть накладывается на стену, а не утапливается в нее. Не знаю почему, но до сих пор все розетки для электроплит делают именно накладными. Но пусть вас это не тревожит. Сколько я видел мебели, розетка отлично входит в расстояние между стеной и шкафом. А если вы делаете мебель на заказ, то обговорите расположение этой розетки заранее.

Сбоку в розетке есть отверстие для кабеля, поэтому вам не придется выламывать его пассатижами, что само по себе уже приятно. Поэтому кабель от щитка можно пустить прямо по стене, закрепив его дюбель-хомутами. Или если хотите, утопите его в штробу как на фото.

Блок: 2/5 | Кол-во символов: 1267
Источник: https://blogremont.ru/podklyuchenie-duxovogo-shkafa-i-varochnoj-paneli-k-rozetke/

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

  1. Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
  2. Выбор оптимальной схемы подключения.
  3. Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
  4. Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

  • дрель;
  • электрический лобзик;
  • нож;
  • отвертки;
  • линейка;
  • карандаш;
  • угольник;
  • картон.

Установка осуществляется в 3 этапа:

  1. Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
  2. Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.
  3. Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

По действующим требованиям СНиП подсоединять плиту можно только через отдельный силовой кабель. На него запрещено устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением. Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка. Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

Клеммная колодка или розетка должна устанавливаться рядом с плитой. Место установки должно быть доступным, чтобы при необходимости пользователь мог до нее добраться.

Блок: 4/4 | Кол-во символов: 2981

Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-varocnuu-panel-i-duhovoj-skaf-k-odnoj-rozetke/

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

  1. Защитное заземление.
  2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство.

Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

  • плотная стальная или медная трубка;
  • эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Блок: 6/8 | Кол-во символов: 2647
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.



Блок: 4/6 | Кол-во символов: 2193
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

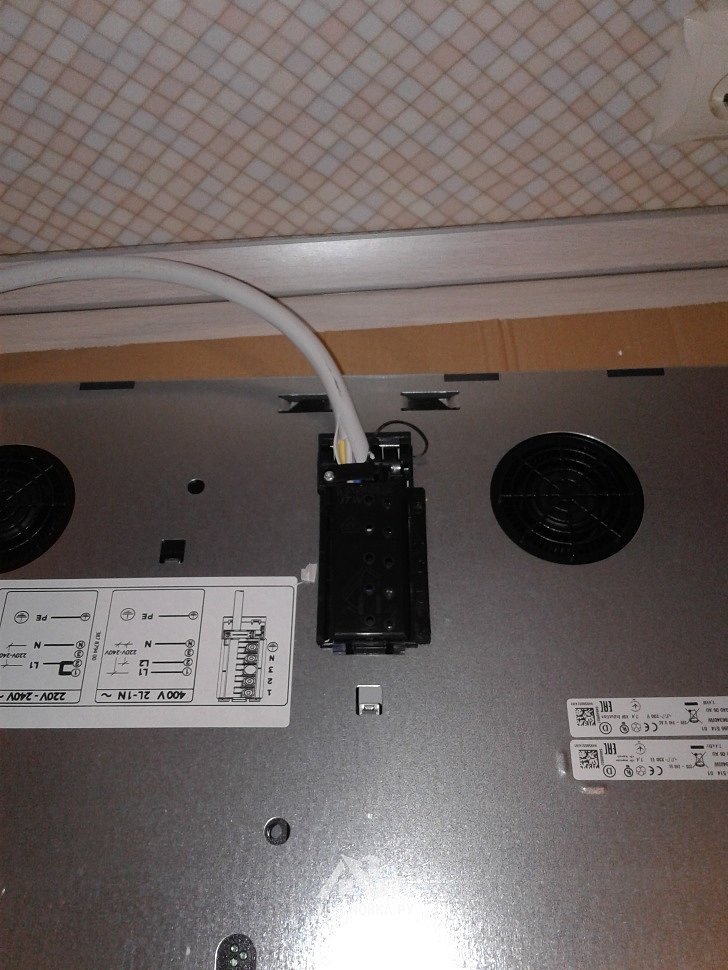

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Блок: 8/10 | Кол-во символов: 1160
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa. html

Видео подключения варочной панели к сети


Блок: 5/6 | Кол-во символов: 49
Источник: https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Блок: 7/10 | Кол-во символов: 304
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее. Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации.

Блок: 8/8 | Кол-во символов: 822
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Блок: 10/10 | Кол-во символов: 876

Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Кол-во блоков: 11 | Общее кол-во символов: 12591
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://kitchen-smart. ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html: использовано 2 блоков из 8, кол-во символов 3469 (28%)
  2. https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-varocnuu-panel-i-duhovoj-skaf-k-odnoj-rozetke/: использовано 1 блоков из 4, кол-во символов 2981 (24%)
  3. https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html: использовано 3 блоков из 10, кол-во символов 2340 (19%)
  4. https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/: использовано 1 блоков из 6, кол-во символов 49 (0%)
  5. https://blogremont.ru/podklyuchenie-duxovogo-shkafa-i-varochnoj-paneli-k-rozetke/: использовано 1 блоков из 5, кол-во символов 1267 (10%)
  6. https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061: использовано 2 блоков из 6, кол-во символов 2485 (20%)

Какую розетку поставить под духовой шкаф

На этапе подключения варочной панели и духового шкафа к питанию, нужно позаботиться о том, чтобы кабеля и розетки отвечали всем требованиям безопасности.

Розетки подбираются в зависимости от характера техники. Производители изготавливают духовые шкафы и варочные панели однофазными или трёхфазными. Их мощность колеблется от 2,5 до 10 кВт. Остановимся на каждом из них поподробней.

Производители настоятельно не рекомендуют заменять специальные розетки на модели, предназначенные для небольших бытовых устройств или осветительных приборов.

Однофазное и трёхфазное подключение

Техника, работающая до 3,5 кВт, работает от стандартного разъёма розетки на 16 А/220 В. К духовым шкафам подключается обыкновенный кабель и вилка на 16 ампер, конечно, если подключение независимое, из-за этого можно применить только такую розетку.

В комплект варочной панели вилка не входит, поэтому, придётся искать не только розетку, но и вилку. Если для работы электроплиты требуется не менее 3,6 -7 кВт, подойдёт только силовая розетка с возможностями 32 А/220 В, и особая вилка на 32А.

Работу духовых шкафов осуществляет напряжение в 380 В. Когда напряжение не превышает 3,5 кВт, трёхфазная розетка включает в себя 20А, при напряжении от 3,6 до 7 кВт – 20 А. Если производитель не включил в комплектацию трёхфазную вилку с точно таким же количеством ампер, её нужно докупить отдельно.

Розетки и вилки у таких устройств имеют заземление, поэтому, они включают в себя большое количество штырей и отверстий. Если подключать незаземленное устройство — это может нести угрозу здоровью и жизни.

Критерии выбора и стоимость


Характеристики розеток обязаны соответствовать силе напряжения, которая появляется сразу после подключения устройства.

Данный показатель можно найти самостоятельно. К примеру, разделяется суммарный размер мощности варочной панели на показатель напряжения электросети. Но чтобы перестраховать себя, полученный показатель нужно немного увеличить, примерно на 5 единиц.

Нужно знать, что варочные панели более мощные в сравнении с духовыми шкафами. Они легко выполняют свою работу, пользуясь мощностью 220 Вт и розеткой на 25 А. Большинство варочных моделей можно подключать и к обычным системам с напряжением тока 32А. Но отдельный аппарат также обязан быть не менее 40А.

Выбирая модель для электроплит, стоит иметь в виду, что для их работы существуют системы накладного и встроенного вида. Если осуществляется монтаж оборудования в деревянном строении, рекомендуется применять только установку накладных, при открытой проводке. Чтобы обезопасить себя от возникновения пожара, провод должен находиться в специальном кабель канале.

Однофазные, двухфазные и трёхфазные устройства для духовых шкафов и варочных панелей выпускаются многими производителями. Например, производитель качественных агрегатов Legrand. Существуют и более дешёвые аналоги, но они не могут обеспечить гарантией безопасности.

Как правило, стоимость дешёвых, снижена за счёт замещения производственных материалов. Но вместе с тем, понижается и уровень безопасности.

Как установить?

Профессионалы не выдвигают особых указаний. Зачастую, это цокольная часть кухонного помещения и высота в 10 см. Когда же духовой шкаф находится выше уровня стола, розетка должна монтироваться рядом с ним.

Не стоит располагать механизмы и другие вспомогательные устройства сразу за техникой. В противном случае, они могут упереться друг в друга, и не встать как положено. Точно по такому же принципу устанавливаются и другие устройства. Источники электропитания должны выводиться недалеко от устройств, или ниже её уровня в том случае, когда её монтаж планируется осуществлять непосредственно над полом.

То, как именно будет осуществляться монтаж, должны выбирать владельцы дома на свой вкус. Если дом имеет кирпичные или бетонные стены, мастеру можно выбирать любой способ.

С точки зрения безопасности, скрытые установки являются более надёжными. Единственное правило, которым нужно руководствоваться — это то, что владельцам нужно исключить взаимодействия кабеля с горючими веществами, воспламеняемым пластиком, а также деревом.

К исключению относятся деревянные постройки. Требования пожаробезопасности разрешают производить только наружный монтаж, так как само по себе дерево относится к легко воспламеняемому материалу, поэтому прятать в него все возможные провода категорически запрещено.

Это же правило касается и деревянной кухонной мебели. Поэтому, если, к примеру, розетка духового шкафа должна располагаться неподалёку, то мастеру придётся проделывать отверстие в задней стенке и устанавливать конструкцию в стену, но ни в коем случае не в сам шкаф.

Как подключить?

Заниматься подключением комплектующих элементов как духового шкафа, так и варочной панели, должен только специалист. Неправильный подбор материалов может быть опасным для жизни. В процессе монтажа, мастер обязан использовать защитные элементы. Иначе, допущенные ошибки могут повлечь за собой перегрев системы, вызвать замыкание и пожар.

Как уже говорилось ранее, проводимое электричество бывает однофазным, двухфазным и трёхфазным. Вилки и розетки подбираются под них. В зависимости от уровня поглощаемого электричества бытовых приборов, розетки и вилки производятся на 20А и 32А.

Однофазное/двухфазное подключение:

  1. Кабель. Для однофазной сети применяется провод 3×4 или 3×6, марок ВВГнг. Его конфигурация может быть круглой или плоской. Сечение выбирается в соответствии с потребляемой мощностью.
  2. Подразетник и коробка. Для настенной установки розетки для духового шкафа можно использовать специальную накладную коробку. Она обязана иметь аналогичные габариты и совпадать по амперам. Иными словами, розетка и коробка обязаны иметь полностью одинаковые маркировки.
  3. Внутренние установки осуществляются только совместно со специальным подразетником.
  4. Аппараты и УЗО. Отдельная линия подключения должна проводиться не только к кухонной технике, но и к электрическому щитку. Это обеспечивает безопасное присоединение проводов и надёжную защиту от электрического поражения в случае входа механизма из строя.

Каждый автомат подбирается индивидуально к розетке. Если плита не требует большого электропотребления, устанавливают однополюсные устройства на 20А. К подобным системам относится мало и среднефазное оборудование с напряжением не более 4кВт.

Для более мощных, с потреблением электроэнергии от 4 кВт — на 32А. УЗО должно соответствовать характеристикам автомата, и быть сильней по мощности на 1 ступень. К примеру, если автомат обладает напряжением в 32 А, то нужно УЗО 40А/30мА.

Трёхфазное подключение

К технике с подобной мощностью необходимо отнестись с большим вниманием. Хозяевам дома нужно убедиться в том, что у них не возникнет проблем после её подключения.

Дело в том, что во многих домах, по сей день установлена старая электропроводка, которая не в состоянии потянуть более 220 Вольт. К исключениям относятся новостройки, так как застройщики ещё на этапе строительства устанавливают сеть с трёмя фазами с напряжением в 380 Вольт.

Её монтаж предполагает совсем иной набор комплектующих, а именно:

  1. Трёхфазный кабель, рассчитанный на ВВГнг(А) 5х4, предусмотрен для систем от 4 кВт.
  2. Автоматы и УЗО. Необходимы устройства соответствующие этой фазе на 20 или 32А, в соответствии с электромощностью панели, а также 4-х полюсные УЗО. Так как и в первом случае, они должны быть на номинал больше автомата.
  3. Подразетник и коробка.

Советы

Нужно учесть, что все варочные механизмы не имеют вилок, а некоторые модели поступают в продажу без кабеля, поэтому имеют лишь клеммные колодки. Перед тем, как принимать решение об установки розетки, нужно ответить на вопрос, действительно ли она так нужна?

Дело в том, что иногда рациональней организовать подключение напрямую на клеммники оборудования, или же присоединить кабели посредством мини-щитка, но только в том случае, если в комплектации предусмотрены кабель и поверхность.

В такой ситуации нет необходимости использовать вилку-розетку. Однако, автомат УЗО придётся использовать в любом случае, но только теперь они ставятся вместе с электроплитой.ы

Поделиться в соц. сетях:

Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни. Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно. Рассмотрим все подробнее.

Правила установки розетки для духового шкафа

До того, как заняться установкой розетки, следует изучить рекомендации, указанные в паспорте к бытовой технике. Паспорт содержит информацию о габаритных показателях электрооборудования и об условиях его подключения к электросети.

Запрещенные для установки места

В некоторых зонах установка розетки категорически запрещена. Они представлены:

  • Местами, в которых возможно попадание воды. Чаще всего это мойка или канализационный слив.

Важно! Если установка розетки выполняется под мойкой, ее нужно надежно защитить от влаги.

  • Местами, расположенными сразу за духовым шкафом. Пользоваться ею будет просто неудобно.
  • Сразу же возле варочной панели.

Оптимальные места для размещения

Обязательно нужно учитывать, что розетку нужно располагать на уровне ниже столешницы. Лучше всего для ее размещения использовать короб.

Важно! Обязательно нужно учитывать наличие свободного пространства возле розетки, так как доступ к ней должен быть свободным. Этот нюанс очень важен для безопасности, так как поломаться или загореться может даже правильно установленная розетка. В случае опасности требуется быстрое отключение прибора от электросети.

Установить розетку для духового шкафа можно в непосредственной близости от короба вытяжки или на рабочей стене гарнитура для кухни.

Применение удлинителя

Для того чтобы соединить духовой шкаф с розеткой, используется удлинитель. Поэтому не имеет большого значения расстояние между ними. Конечно же, не хочется, чтобы удлинитель бросался в глаза. Для этого его можно спрятать за кухонной мебелью.

В том случае, если удлинитель по каким-либо причинам использовать нельзя, заранее продумывается, как установить розетку к духовому шкафу. Расстояние между ними в таком случае должно составлять не более одного метра.

Важно! Чтобы сделать установку правильно, лучше обращаться к специалистам. Они не только выберут наиболее удачное для размещения место, но и квалифицированно выполнят монтаж по всем правилам техники безопасности.

Варианты подключения

Чтобы подключить духовой шкаф, пользуются следующими схемами:

  • Однофазной. Ее используют в том случае, если помещение оснащено только однофазной сетью с напряжением 220 В.
  • Двухфазной или трехфазной. Ее используют для того, чтобы увеличить мощность и в то же время повысить КПД.

Производитель не может предугадать заранее, какую схему будет использовать потребитель, поэтому на варочных панелях отсутствует стандартная электрическая вилка.

Важно! Духовой шкаф – не такой мощный прибор, поэтому для его нормальной работы предназначена бытовая электросеть, напряжение в которой составляет 220 В. Именно поэтому в комплектации с таким оборудованием идет стандартная евровилка с заземляющими контактами в конструкции.

Как подключить линию к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной линии, которую защищает выключатель-автомат:

  • Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
  • Если – 32А, выключатель нужно брать на 40А.

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора. Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

Иногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов.

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

  1. Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
  2. Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
  3. Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
  4. Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
  5. Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
  6. После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.

к содержанию ↑

Как выбрать розетку?

До того, как решить, какую розетку выбрать для варочной панели, следует внимательно изучить характеристики техники. Подключение и варочных панелей, и духовых шкафов может быть и одно-, и трехфазным. Мощность таких приборов варьируется от 2,5 до 10 кВт.

Важно! В комплекте с варочными поверхностями не идут вилки и, зачастую, кабеля, поэтому их можно напрямую соединить с щитком. Но хотя вилка и не используется, обязательно нужно поставить УЗО и выключатель-автомат.

Какую же розетку выбрать?

  • Для однофазного подключения прибора мощностью до 3,5 кВт используется стандартная розетка на 16А. Чаще всего духовые шкафы продаются уже с обычным проводом и шестнадцатиамперной вилкой, поэтому требуется приобретение только розетки. А в случае с варочной панелью потребуется приобретение всех комплектующих.
  • Более мощные модели, 3,6-7 кВт, требуют подключения к силовой розетке на 32 А. В некоторых случаях потребуется приобретение и специальной вилки на 32А.
  • Вольтаж при трехфазном подключении составляет 380 В. В том случае, если электроприбор не мощнее 3,5 кВт, достаточно розетки на 20А. Мощная варочная поверхность потребует 32А.

Важно! Подобная техника обычно оснащается вилками и розетками с заземляющим контактом, поэтому они имеют большее количество отверстий и штырьков. Однофазные представлены тремя: двумя питающими и землей, трехфазные – пятью: тремя питающими, землей и нейтралью. Пренебрегать этим нельзя, так как отсутствие заземления опасно для жизни.

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетк у.

Параметры плит

Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетк и следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.

Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.

Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетк а. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.

Розетк а для духового шкафа и варочной панели

Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетк и (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетк и в помещениях с высоким уровнем влажности.

Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

Силовые розетк и могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

  • Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высокой мощностью понадобятся розетк и на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
  • Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетк е и вилке должно быть три контактных группы, а при 380 В – пять групп.
  • Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетк и воды и пыли абсолютно исключается.
  • Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.

Схема подключения духового шкафа к варочной панели

Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.

Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

  • В обязательном порядке должно быть предусмотрено защитное заземление. Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
  • Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
  • При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
  • Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.

Порядок подключения плиты

Довольно часто встречаются кухни, где отсутствует розетк а для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.

При выполнение подключения варочной панели и духового шкафа в одну розетк у, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетк е и устройства можно запускать в работу. В некоторых случаях вместо розетк и применяются специальные клеммные колодки, закрепляемые на стене.

4 и 5 проводов, с розеткой и без нее


Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Чтобы легко смонтировать варочную поверхность, нужно ознакомиться с основными правилами безопасности

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

УЗО и автомат

Правила эксплуатации мощной кухонной техники предполагают применение в сети такого аппарата, как устройство защитного отключения (УЗО) и автомат. Это предотвратит несчастные случаи при возможном нарушении целостности проводников и убережет от удара током.

Автомат подбирают в соответствии с типом варочной поверхности. Если техника характеризуется средней мощностью, в сеть монтируется однофазный автомат на 20 А. Если же техника потребляет от 4 кВт в час, то отсекатель напряжения необходимо приобретать на 32 А. При этом УЗО должно подбираться на один пункт выше, чем рассчитан автомат. Если выключатель, например, характеризуется в 32 А, то устройство защитного отключения необходимо приобрести с параметрами 40А.

Подбирать технику и элементы подключения для представленного кухонного оборудования должен исключительно электрик. Самостоятельно заниматься подобными вопросами, не имея даже основных знаний о подобных вещах, опасно для жизни.



Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

  • количество жил;
  • толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

  • NYM;
  • ВВГНГ;
  • ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Как установить?

Профессионалы не выдвигают особых указаний. Зачастую, это цокольная часть кухонного помещения и высота в 10 см. Когда же духовой шкаф находится выше уровня стола, розетка должна монтироваться рядом с ним.

Не стоит располагать механизмы и другие вспомогательные устройства сразу за техникой. В противном случае, они могут упереться друг в друга, и не встать как положено. Точно по такому же принципу устанавливаются и другие устройства. Источники электропитания должны выводиться недалеко от устройств, или ниже её уровня в том случае, когда её монтаж планируется осуществлять непосредственно над полом.

То, как именно будет осуществляться монтаж, должны выбирать владельцы дома на свой вкус. Если дом имеет кирпичные или бетонные стены, мастеру можно выбирать любой способ.

С точки зрения безопасности, скрытые установки являются более надёжными. Единственное правило, которым нужно руководствоваться — это то, что владельцам нужно исключить взаимодействия кабеля с горючими веществами, воспламеняемым пластиком, а также деревом.

К исключению относятся деревянные постройки. Требования пожаробезопасности разрешают производить только наружный монтаж, так как само по себе дерево относится к легко воспламеняемому материалу, поэтому прятать в него все возможные провода категорически запрещено.

Это же правило касается и деревянной кухонной мебели. Поэтому, если, к примеру, розетка духового шкафа должна располагаться неподалёку, то мастеру придётся проделывать отверстие в задней стенке и устанавливать конструкцию в стену, но ни в коем случае не в сам шкаф.

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

  • однофазная – 220 В;
  • трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

  • фаза – красный, коричневый;
  • ноль – синий, голубой;
  • земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

  1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
  2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
  3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
  4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
  5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
  6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Это интересно:

Подключение варочной панели и духового шкафа к одной розетке и можно ли так делать

Все о выдвижных розетках для кухни

Все о розетках на фартуке для кухни

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.


Подключение устройства к трехфазной сети 380 В

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Видео — Как выбрать варочную панель для дома

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.


Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.


Для правильной установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию

Советы

Нужно учесть, что все варочные механизмы не имеют вилок, а некоторые модели поступают в продажу без кабеля, поэтому имеют лишь клеммные колодки. Перед тем, как принимать решение об установки розетки, нужно ответить на вопрос, действительно ли она так нужна?

Дело в том, что иногда рациональней организовать подключение напрямую на клеммники оборудования, или же присоединить кабели посредством мини-щитка, но только в том случае, если в комплектации предусмотрены кабель и поверхность.

В такой ситуации нет необходимости использовать вилку-розетку. Однако, автомат УЗО придётся использовать в любом случае, но только теперь они ставятся вместе с электроплитой.ы

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.


Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Подготовка к монтажу

Розетка для индукционной варочной панели нуждается в правильном выборе и расположении ее на кухне. Для этого необходимо сначала определиться с расположением самой техники. Обычно ее устанавливают в столешницу. Так значительно можно сэкономить кухонное пространство.

На столешнице обозначается место, где будет располагаться варочная поверхность. Затем электролобзиком вырезается отверстие в материале.

Обычно оно находится над столешницей. Для работы необходимо подготовить кусачки, пассатижи, изоленту, нож, а также индикаторную отвертку. Из инструментов понадобится дрель с насадкой для высверливания больших отверстий.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.


Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.


Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.


От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Схемы монтажа розетки


Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

  • Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
  • Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

С точки зрения противопожарной безопасности открытый метод монтажа розеток более предпочтителен. К тому же их можно легко встраивать в кухонные шкафчики или стол.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.


От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.


Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

  • Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
  • Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
  • Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.

В новостройках вопрос подведения силовых линий под кухонную электрику уже предусмотрен. Поэтому здесь мастеру проще подключиться своими руками.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».


Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Прямое подключение

Одним из вариантов установки плиты является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатное управление. В случае отказа кнопочной панели на устройстве обесточить его будет достаточно сложно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Отделка стен на кухне: варианты

Где установить розетку для духового шкафа

Выбор и установка розетки для духового шкафа и варочной панели

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

  1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
  2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
  3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
  4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
  5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
  6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

  1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
  2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
  3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
  4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
  5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

  1. Отключаем поступление тока в питающий кабель.
  2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
  3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
  4. На контактный разъем подключаем ноль.
  5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

к содержанию ↑

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

  1. С помощью гильз ГМЛ (гильзы медные луженые).
  2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Где установить розетку для духового шкафа?

Поделиться в соц. сетях:

Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни. Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно. Рассмотрим все подробнее.

Правила установки розетки для духового шкафа

До того, как заняться установкой розетки, следует изучить рекомендации, указанные в паспорте к бытовой технике. Паспорт содержит информацию о габаритных показателях электрооборудования и об условиях его подключения к электросети.

Запрещенные для установки места

В некоторых зонах установка розетки категорически запрещена. Они представлены:

  • Местами, в которых возможно попадание воды. Чаще всего это мойка или канализационный слив.

Важно! Если установка розетки выполняется под мойкой, ее нужно надежно защитить от влаги.

  • Местами, расположенными сразу за духовым шкафом. Пользоваться ею будет просто неудобно.
  • Сразу же возле варочной панели.

Оптимальные места для размещения

Обязательно нужно учитывать, что розетку нужно располагать на уровне ниже столешницы. Лучше всего для ее размещения использовать короб.

Важно! Обязательно нужно учитывать наличие свободного пространства возле розетки, так как доступ к ней должен быть свободным. Этот нюанс очень важен для безопасности, так как поломаться или загореться может даже правильно установленная розетка. В случае опасности требуется быстрое отключение прибора от электросети.

Установить розетку для духового шкафа можно в непосредственной близости от короба вытяжки или на рабочей стене гарнитура для кухни.

Применение удлинителя

Для того чтобы соединить духовой шкаф с розеткой, используется удлинитель. Поэтому не имеет большого значения расстояние между ними. Конечно же, не хочется, чтобы удлинитель бросался в глаза. Для этого его можно спрятать за кухонной мебелью.

В том случае, если удлинитель по каким-либо причинам использовать нельзя, заранее продумывается, как установить розетку к духовому шкафу. Расстояние между ними в таком случае должно составлять не более одного метра.

Важно! Чтобы сделать установку правильно, лучше обращаться к специалистам. Они не только выберут наиболее удачное для размещения место, но и квалифицированно выполнят монтаж по всем правилам техники безопасности.

Варианты подключения

Чтобы подключить духовой шкаф, пользуются следующими схемами:

  • Однофазной. Ее используют в том случае, если помещение оснащено только однофазной сетью с напряжением 220 В.
  • Двухфазной или трехфазной. Ее используют для того, чтобы увеличить мощность и в то же время повысить КПД.

Производитель не может предугадать заранее, какую схему будет использовать потребитель, поэтому на варочных панелях отсутствует стандартная электрическая вилка.

Важно! Духовой шкаф – не такой мощный прибор, поэтому для его нормальной работы предназначена бытовая электросеть, напряжение в которой составляет 220 В. Именно поэтому в комплектации с таким оборудованием идет стандартная евровилка с заземляющими контактами в конструкции.

Как подключить линию к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной линии, которую защищает выключатель-автомат:

  • Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
  • Если – 32А, выключатель нужно брать на 40А.

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора. Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

Иногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов.

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

  1. Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
  2. Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
  3. Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
  4. Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
  5. Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
  6. После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.

к содержанию ↑

Как выбрать розетку?

До того, как решить, какую розетку выбрать для варочной панели, следует внимательно изучить характеристики техники. Подключение и варочных панелей, и духовых шкафов может быть и одно-, и трехфазным. Мощность таких приборов варьируется от 2,5 до 10 кВт.

Важно! В комплекте с варочными поверхностями не идут вилки и, зачастую, кабеля, поэтому их можно напрямую соединить с щитком. Но хотя вилка и не используется, обязательно нужно поставить УЗО и выключатель-автомат.

Какую же розетку выбрать?

  • Для однофазного подключения прибора мощностью до 3,5 кВт используется стандартная розетка на 16А. Чаще всего духовые шкафы продаются уже с обычным проводом и шестнадцатиамперной вилкой, поэтому требуется приобретение только розетки. А в случае с варочной панелью потребуется приобретение всех комплектующих.
  • Более мощные модели, 3,6-7 кВт, требуют подключения к силовой розетке на 32 А. В некоторых случаях потребуется приобретение и специальной вилки на 32А.
  • Вольтаж при трехфазном подключении составляет 380 В. В том случае, если электроприбор не мощнее 3,5 кВт, достаточно розетки на 20А. Мощная варочная поверхность потребует 32А.

Важно! Подобная техника обычно оснащается вилками и розетками с заземляющим контактом, поэтому они имеют большее количество отверстий и штырьков. Однофазные представлены тремя: двумя питающими и землей, трехфазные – пятью: тремя питающими, землей и нейтралью. Пренебрегать этим нельзя, так как отсутствие заземления опасно для жизни.

Видеоматериал

Как видите, не так уж и просто выбрать розетку для духового шкафа. Чаще всего это дело все же доверяют профессионалам-электрикам. Однако мы уверены, что данная статья была полезной для того, чтобы проконтролировать выполненную работу.

Проектируя короб для духового шкафа, не все хозяева помещения и сборщики мебели вспоминают об одной важной особенности: необходимо правильно расположить розетку устройства, выбрав для нее наиболее удачное место. Для этого нужно выполнить определенные правила.

Установка розетки для духового шкафа: основные правила

Зачастую для того чтобы подводить электропитание к устройству, применяют обычный удлинитель. Но не всегда есть возможность это осуществить. Тогда нужно продумать расположение так, чтобы разместить розетку непосредственно в зоне нахождения духового шкафа.

В любом случае прежде чем приступать к установке розетки, нужно ознакомиться с рекомендациями, которые дают в паспорте к духовому шкафу. В паспорте указываются и габаритные показатели электрооборудования, влияющие на выбор короба, прежде всего на его размер.

Очень важно помнить, что существуют зоны, где устанавливать розетку нельзя. К ним относятся:

  • место на стене сразу за духовым шкафом. Такое расположение делает невозможным использование розетки, а также затрудняет размещение духовки в коробе;
  • в местах, где возможно попадание на розетку воды — возле мойки или канализационного слива. Если возникает проблема недостатка места и розетку приходится устанавливать под мойкой, она должна быть надежно защищена от влаги. Чтобы обеспечить такую защиту, нужно обратиться к профессионалу.
  • по соседству с варочной панелью.

Где можно устанавливать розетку для духового шкафа?

В связи с тем, что электрическое оборудование не терпит соседства с водой, в первую очередь важно, чтобы розетка находилась подальше от объектов водоснабжения и водоотведения.

Следующее важное правило — розетка для духового шкафа должна находиться ниже, чем столешница, и желательно, чтобы она располагалась в коробе. Но нужно не забыть позаботиться о наличии свободного доступа к розетке снаружи. Чтобы это осуществить, можно снять заднюю стенку короба или ее часть.

Постоянный доступ к розетке необходим из соображений безопасности, так как поломка или возгорание может случиться даже при правильной установке. В этом случае необходимо очень быстро отключить прибор от сети.
Розетку для духового шкафа можно установить не только в коробе, но и в следующих местах:

  • на стене рядом с коробом, рассчитанным для вытяжки;
  • на одной из рабочих стен кухонного гарнитура.

Устанавливают розетку, если это удобно, и за в пределами гарнитура.

Удлинитель в помощь

Что касается запитки от духового шкафа к розетке, ее осуществляют, как правило, посредством удлинителя. Благодаря такой возможности удаленность розетки от духового шкафа не имеет важного значения.

Чтобы удлинитель не бросался в глаза и не создавал помехи, его скрывают. К примеру, можно разместить удлинитель за гарнитуром, удобное место для него — зазор между стеной и коробом. Если использование удлинителя нежелательно, нужно заранее продумать расположение прибора и розетки. В этом случае розетку нужно установить не далее, чем в 1 метре от зоны установки духового шкафа.

Для того чтобы не ошибиться в установке и не переделывать в дальнейшем эту операцию, рекомендуют обратиться за советом к профессионалу или полностью доверить мастеру эту процедуру. Квалифицированный электрик сможет помочь определиться с выбором наиболее удачного места для размещения розетки для духового шкафа, а, если это необходимо, — и займется монтажом розетки. В таком случае можно быть уверенными в том, что розетка для духового шкафа не только будет иметь правильное расположение, но и будет отвечать правилам техники безопасности.

Где расположить розетку под духовой шкаф??

Всем доброго времени суток. Сейчас 90% объектов, со встроенной кухонной техникой, с варочной проблем нет, оставляем вывод кабеля, и подключаем напрямую, но как быть с духовым шкафом, ведь на этапе монтажа проводки, неизвестно какая модель будет, и вот где оптимальней расположить розетку, или за шкафом, или в цоколе кухне, или в соседнем модуле, но везде может быть проблемы: такие как шкаф будет упирать в вилку, если в цоколе, то надо делать отверстия в стенках, короче везде есть подводные камни. Хотел бы услышать ваши ответы.

alexirk , обычно делают вплотную к полу. Розетки можно накладные.

Тоже задумывался о накладной розетке,может и есть оптимальный вариант.

alexirk написал :
Где расположить розетку под духовой шкаф??

За духовым шкафом на высоте центра розетки 60-80мм от уровня «чистого пола».

avmal написал :
За духовым шкафом на высоте центра розетки 60-80мм от уровня «чистого пола».

Это если духовой шкаф стоит снизу (у пола), а если на уровне столешницы (сейчас так «модно» удобно пользоваться)?

Я отказался от розетки. Кабель «выходит» из стены на уровне духовки. Кабель прикрутил напрямую, на клеммник духовки. Родной кабель со штепселем используется (?) с другим прибором.

Интересно, почему например Бош рекомендует ставить розетку так?
» >
С учетом глубины духовки и указанной минимальной глубины шкафа, вообще непонятно, как они мыслят разместить там розетку

в цоколе под духовкой

Оно понятно, что в цоколе — туда же и варочную с электроподжигом включать. Вопрос о картинке от боша — заштрихованная область для розетки вообще странно расположена.

andrewkhv написал :
Вопрос о картинке от боша — заштрихованная область для розетки вообще странно расположена.

Ну, может Бош такое расположение для своей духовки не без оснований логичным считает . Но . Когда мы устанавливаем розетку, то не всегда подразумеваем в качестве производителя именно Бош, а особенности духовки у других производителей одному Богу известны до покупки. Потом, Бош наверняка не думает о том, что в этом же блоке может присутствовать розетка для ПММ, скажем, СМ, поджига газовой варочной . а вытаскивать духовку, чтобы отключить ПММ или ту же варочную уже не совсем логично выглядит.
В общем, если мозг, отягощённый опытом, напрячь, то можно ещё аргументов надыбать не в пользу Бош.

avmal написал :
а особенности духовки у других производителей одному Богу известны до покупки.

Вот тут абсолютно согласен. Вдруг подвернется духовка экзотически глубокая. и упрется попой в розетку.

Я вот себе NEFF взял, когда кухню заказывал даже чертеж с габаритами дизайнеру показывал, дизайнер сказала все отлично, духовка обычная, в стандартную нишу вписывается. а по факту не влезла по высоте, пришлось по месту кухонный элемент ножовкой дорабатывать чтобы духовка влезла.

avmal написал :
, а вытаскивать духовку, чтобы отключить ПММ или ту же варочную уже не совсем логично выглядит.

а с учетом того что духовки еще и шурупами к корпусу кухни крепятся. извлечение вилки из розетки еще тем квестом может оказаться

Напрямую к автомату ни как?

alexirk написал :
Всем доброго времени суток. Сейчас 90% объектов, со встроенной кухонной техникой, с варочной проблем нет, оставляем вывод кабеля, и подключаем напрямую

А каким кабелем подключаете? Марку и сечение можно?

alexirk написал :
но как быть с духовым шкафом, ведь на этапе монтажа проводки, неизвестно какая модель будет, и вот где оптимальней расположить розетку, или за шкафом, или в цоколе кухне, или в соседнем модуле, но везде может быть проблемы: такие как шкаф будет упирать в вилку, если в цоколе, то надо делать отверстия в стенках, короче везде есть подводные камни. Хотел бы услышать ваши ответы.

Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.
Я против размещения розеток в цоколе: это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

web-rr написал :
Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.
Я против размещения розеток в цоколе: это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

Единомышленник

.

себе врезал в заднюю стенку соседнего шкафа

web-rr написал :
Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.
Я против размещения розеток в цоколе : это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

Или заказчик купит недорогую кухню, где цоколь не снимается — вот где засада будет )))

Можно, но не всем домашним может понравиться волочащийся через пол-квартиры по полу шнур от духовки до автомата в квартирном щите.

web-rr написал :
Я розетки предпочитаю располагать за соседним шкафом, в задней стенке прорезается отверстие.

Alex2507 написал :
себе врезал в заднюю стенку соседнего шкафа

Может и прокатить, если в соседнем шкафу не находится ПММ или сам шкаф не является холодильником, морозильником .

web-rr написал :
Я против размещения розеток в цоколе: это и неудобно и небезопасно — там самый грязесборник и вся влага, убежавшая со стола, там.

При грамотном монтаже кухонной мебели специалистами сама мысль об убегании чего-либо за столешницу исключается.

cooler.od написал :
Или заказчик купит недорогую кухню, где цоколь не снимается — вот где засада будет )))

Прежде, чем приступать к рабочему проекту электросети кухни, перед глазами должен появиться эскиз кухонной мебели со всеми размерами в мм, а при заказе мебели в салоне, представитель изготовителя или поставщика обычно предоставляет заказчику не только подробный эскиз кухонной мебели, но и требования по размещению инженерных коммуникаций, включая водяные и электрические розетки.

Где поставить розетку для подключения электрического духового шкафа на кухне?

На кухне уже установлено три розетки для различной электрической техники и оборудования. Сейчас хочу еще поставить духовой шкаф, который также питается от электрической сети. Где лучше поставить розетку для подключения электрического духового шкафа, если на этой же стене уже установлены розетки, которые используются?

Довольно таки трудно сказать где же установить розетку не видя плана кухни и размещения розеток. Могу лишь посоветовать где лучше всего её расположить. Так как духовой шкаф обычно располагается впритык к стене, то сразу можно сказать, что за ним розетку располагать точно нельзя. Также нельзя располагать розетки за выдвижными ящиками, а также над плитой и мойкой (от этого будет зависеть Ваша безопасность). Что же касается розетки под духовой шкаф, то расположите её под ним на расстоянии в 10-15 см от пола. Можно, конечно расположить её и в ближайшей кухонной тумбе, но для этого придётся в её стенке делать отверстие.

Что бы определиться где именно будет находиться розетка, надо в начале изучить инструкцию к духовому шкафу, там есть информация связанная с точными размерами изделия, а так же с длиной шнура с вилкой.

А так же важно определиться какая это будет розетка наружная, или внутренняя.

Плюс принять решение где именно будет находиться духовой шкаф.

Духовой шкаф может быть как встраиваемым, так и настольного монтажа.

И это важно учитывать.

Если это настольный духовой шкаф, устанавливается на столешницу, то обычно над столешницей монтируется целый блок розеток, или выводите отдельную под духовой шкаф (тут важно учитывать потребляемую мощность шкафа).

Категорически нельзя монтировать розетки за задней стенкой шкафа (да и пользоваться ей не удобно), то есть они должны быть в стороне, примерно 20-ь, 30-ь см от шкафа.

Высота от столешницы (от её верхнего края) 150-т, 100-о мм.

От пола 110-ь, 115-ь см.

Если это встраиваемый духовой шкаф, то можно розетки расположить не выше цоколя кухонной мебели

Но учитывайте высоту цоколя кухонной мебели, могут быть нюансы.

Не совсем понятно, что вас смущает, то что на этой стене будет ещё одна электрическая розетка или то, что проводка не выдержит такой нагрузки потребляемой электроприборами.

Если вариант первый, так ничего страшного если вам нужна розетка и не хочется использовать разного рода тройники или удлинители, значит делайте разводку от тех розеток и рядом ставьте ещё одну.

А можете и несколько, мало ли пригодятся.

Главное чтоб они были в таком месте, чтоб их было достать, так как если духовой шкаф своим корпусом перекроет розетку, то отключать и включать приборы будет очень не удобно, а может даже не возможно.

Поэтому выберете место которое не закрывается мебелью и приборами.

А если вы думаете, что проводка не потянет столько нагрузки, тогда придётся вести новую линию, от распределительной коробки или даже от щитовой.

То есть если сечение проводки не позволяет подключать такое количество приборов, то подключать ещё одну розетку нельзя, нужно прокладывать отдельную линию.

В таком случае малыми затратами не обойдётесь, как вариант пока временно использовать удлинитель от щитовой, а когда найдёте время и средства проложить капитальную отдельную линию.

Как подключить духовку и варочную панель | Комбинированная розетка

Редкая современная кухня обходится без встраиваемой варочной панели и духового шкафа (духовки). Такое разделение техники даёт массу преимуществ, позволяет оптимизировать эргономику кухни, выбирать оборудование различных производителей, улучшить внешний вид всего кухонного гарнитура и многое другое.

Основным затруднением при монтаже духовки и варочной панели, является различие в способах подключения этих устройств. Духовой шкаф, чаще всего оборудован обычной евро-вилкой Schuko и подключается в стандартную, знакомую всем розетку, а вот варочная панель является особо энергоёмким устройством, нередко потребляет 6-8кВТ мощности, поэтому подключается специальной вилкой в соответствующую силовую розетку, которая рассчитана на больший ток.

Не так давно мы рассказывали о выборе кабеля и его сечения для варочной панели (обязательно прочтите этот материал ЗДЕСЬ). При правильно выполненной электропроводке, варочная панель и духовка обычно подключаются имеенно к вывод для электроплиты. Но как это сделать, если у этих устройств различные вилки, более того, чаще всего варочная панель вообще не комплектуется электрическим шнуром для подключения, либо провод не имеет вилки и расчитан на подключения через клеммы.

Как в такой ситуации обычно поступают монтажники, они отрезают вилку от духовки и подключают эти провода вместе с духовкой через клеммники к электрическому выводу выходящему из стены. Огромный минус этого способа в том, что вы теряете гарантию на духовой шкаф из-за поврежденной вилки.

Второй вариант, это установка отдельной розетки под духовку, а варочная подключается на клеммы. Минус этого способа в том, что необходимо заранее, на этапе монтажа электропроводки все продумать и развести силовой провод на розетку для духовки и вывод для варочной.

Теперь же есть третий вариант, который решает все эти проблемы и позволяет правильно подключить раздельную встраиваемую варочную панель и духовку, без какой-то дополнительной подготовки, даже на кухне у которой силовой вывод специально не переделывался – это использование комбинированной розетки. Подробный пример подключения варочной к сети через такой разъем описан ЗДЕСЬ.

В данном случае это комбинированная розетка Schneider Electric серии Прима (Артикул RA32-211R-B), в которой совмещены силовой разъем для плиты или варочной панели и стандартная «евро» розетка для духовки.

Эта розетка накладная, установив её и подключив к питающему кабелю для электрической плиты вы сможете подключить к ней сразу и духовку, и варочную поверхность. Далее я покажу как она устанавливается

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает , сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене , рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж , обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене . Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки . Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте , на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты , что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Схема подключения проводов к комбинированной розетке

Теперь переходим к подготовке питающего кабеля , необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке , при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм , после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Если у вас остались какие-то вопросы о комбинированной розетке, либо есть замечания или предложения, обязательно пишите в комментариях к статье, буду рад ответить всем.

Как подключить варочную панель electrolux

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

  • внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
  •  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

  • предназначенные для работы в однофазных сетях 220В;
  • предназначенные для работы в сетях с тремя фазами, 380В;
  • имеющими отдельный контакт для заземления или без него;
  • с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
  • с интегрированными устройствами, например УЗО, реле времени отключения;
  • с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

  • расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
  • количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
  • степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

  • на розетку или коробку не должна попадать жидкость с плиты или мойки;
  • розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — Кабель.РФ

Розетка и вилка

Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку.  Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

Как могут выглядеть розетки и вилки для варочной панели

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым».  Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

Клеммная коробка для трехфазной сети

Для трехфазного подключения лучше использовать коробку  Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм2  в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

Вариант попроще

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

  • кабель для прокладки линии;
  • автоматический выключатель;
  • розетку;
  • вилку;
  • гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита

То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту

Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений

Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание

Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Подсоединение варочной панели к сети без вилки

Самостоятельное без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

  • отвертка;
  • мультиметр;
  • опресовочные гильзы либо наконечники;
  • изоляция ПВХ;
  • термоусадка с сечением 6-8 мм.

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

  • коричневый и черный провод от варочной панели соединяют вместе в одной точке;
  • жилу синего цвета соединяют с проводом N;
  • провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен .

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

  1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
  2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм2) кабель будет нагреваться.
  3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
  4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
  5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
  6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Что советуют эксперты при подключении варочных панелей?

  1. Пленку с уплотнителя нужно обрывать постепенно;
  2. Оборудование примеряют в нишу до тех пор, пока оно не ляжет ровно и красиво;
  3. Чем меньше щелей, тем безопаснее использовать панель;
  4. Перед началом встройки плиту нужно подключить к электросети по комплектной схеме;
  5. Зазоры на фронтальной части можно замаскировать силиконом;
  6. Под панелью можно поставить ящики и метабоксы, поэтому отступы нужно делать так, чтобы они не касались устройства;
  7. Двухконфорочные модели устанавливают вдоль столешницы, если они соответствуют габаритам короба;
  8. Минимальная глубина встройки указывается в паспорте оборудования;
  9. Подошву лобзика нужно располагать под прямым углом — так поверхность столешницы не царапается;
  10. Устанавливать варочную поверхность нужно только после сборки кухни, чтобы не деформировать стол;
  11. Герметиком нужно пройтись абсолютно по всем торцевым спилам — это спасет материал от расслоения.

Посмотрите видео об установке варочной поверхности

Индукционные плиты

Индукционная панель подключается практически тем же способом, что и электрическая варочная поверхность.

Ознакомьтесь с нашими советами по их подключению и убедитесь в отсутствии принципиальной разницы:

  • при подключении варочной поверхности может быть использован проводник ПВС с подходящим сечением;
  • чтобы открыть панель доступа нужно на задней части плиты найти прямоугольник, который скрыт за металлической пластиной. Открутите его с помощью отвертки;
  • сняв пластину, доберитесь до клемм. Сначала нужно вставить кабельный зажим в отверстие. С помощью зажимов должен удерживаться шнур. Это делается для того, чтобы проводник не выпадал. После выполнения крепежа, запустите шнур через зажим;
  • если подключается шкаф старого образца, то там будет 3 провода. Новейшие модели выпускаются с четырьмя (фазовый, фазовый, нейтральный, заземления). В центре находится нейтральный провод, с двух его сторон расположены фазовые, а под ним – точка заземления. Убедитесь в наличии медной полоски перед тем, как соединять провода. Она должна связывать нейтральные жилы с заземляющими. Если она есть, нужно устранить ее, после чего соединить фазы перемычкой;
  • перед подключением проводов нужно отсоединить точки соединения и подключить вместо них проводник. Сперва подсоединяется зеленый кабель (заземление), потом синий (нейтральный), а за ними оставшийся фазовый кабель;
  • убедитесь в том, что шнур достаточно натянут. Он не должен провисать и быть натянутым слишком сильно;
  • электроплита отличается от газовой наличием компьютерной схемы, которая отвечает за управление плитой.

Кстати, монтаж электрической варочной поверхности может быть осуществлен и напрямую к сети. Для этого выводится индивидуальная линия от распределительной коробки.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Соединение проводов гильзами

Есть два требования к данному типу соединения:

  1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
  2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Гильзы в изоляционной оболочке

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются клеммы. Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья по теме:

Монтажная коробка для подключения проводов от варочной панели

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

  1. Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;

  2. Перегревается плата сенсора – нужно измерить сопротивление и напряжение питающей сети, параметры измерений должны соответствовать ГОСТ и номинальным значениям, указанным в инструкции по эксплуатации;

  3. Слабо нагревается варочная зона – большая вероятность выхода из строя термостата, либо понижение сопротивления нагревательного элемента. Термостат ремонту не подлежит, необходима замена новой термопары. Еще одной из причин может быть неправильно подобранная посуда;

  4. Плита произвольно включается – одной из более вероятных причин неисправности может быть наличие постороннего металлического предмета на варочной поверхности. Он создает вихревые токи, и панель автоматически включается. Остатки пищи, жидкости, соли могут спровоцировать самопроизвольное включение устройства. Еще одна из возможных неполадок может заключаться в блоке управления;
  5. Повреждение стеклокерамической поверхности может произойти по вине потребителя вследствие несоблюдения правил эксплуатации либо по вине завода-изготовителя;

  6. Не включается панель – проверить наличие напряжения питающей сети мультиметром, прозвонить вводной предохранитель, убедиться в целостности всех контактных соединений на отсутствие видимых механических повреждений, наличие посторонних предметов на плате управления и остальных коммутационных аппаратов.

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

Розетка для духового шкафа и варочной поверхности

Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.

Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.

Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.

Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.

Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Как подключить духовку к электросети

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

    3-х жильный кабель ВВГнГ-Ls 3*2,5мм2
    обычная евророзетка на 16А, с контактами под заземляющий проводник
    вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.
    диффавтомат на 16А, либо УЗО + диффавтомат

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

    духовка должна быть мощностью не более 3,5кВт
    розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
    в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Ставите на место рамку или декоративную крышку.

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

    медный трехжильный кабель ВВГнГ-Ls 3*6мм2
    розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)
    диффавтомат 32А
    провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

    фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
    нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
    жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

    духовой электрический шкаф должен иметь отдельный автомат защиты
    кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Ваш репост изменит интернет 🙂

Совершенно очевидно, что в настоящее время, на смену малофункциональным электроплитам приходят раздельные духовые шкафы и варочные поверхности. Два этих устройства обладают улучшенными возможностями для приготовления пищи, а также эстетично располагаются в кухонном интерьере. И если встраивание в кухонную мебель особых трудностей не вызывает, то подключение к электросети требует особого внимания.

Современные духовки — достаточно мощные потребители электроэнергии. В паспортных данных на духовой шкаф можно увидеть обозначение P=3500 W, на поверхность P=7200 W (цифры на разные модели, соответственно разные). Или, рассматривая варочную поверхность, можно увидеть подобную наклейку:

Нас, сейчас интересует надпись 7200W (что, есть так же 7200 Вт /7.2 кВт /7,2 kW).

Что это, собственно значит? Любое устройство, работающее от электроэнерги и характеризуется рядом параметров. Для того, чтоб электрическая жилая сеть квартиры (дома) работала корректно (не выбивало бы автоматы защиты, и как следствие не гас свет) имеют значения величины потребляемой мощности и потребляемого тока потребителя электроэнергии (у нас это духовой шкаф и варочная поверхность).

Немного теории

Рассмотрим формулу мощности для случая, когда напряжение в розетке 220В, связывающую эти величины:

P=I*U*cosφ

Буква Р – это мощность (собственно, в паспорте или наклейке на панели духового шкафа или варочной поверхности цифры до буквы W, указывают именно мощность), I – это величина потребляемого тока (далее станет понятно, чем важна эта величина), U – напряжение сети (220 В), cosφ – коэффициент мощности (равен 0,95).

Таким образом, ток духового шкафа (при Р=3,5 кВт, согласно формуле 1) равен 16.7А, варочной поверхности (при P=7.2 кВт, согласно формуле 1) равен 34А.

Электрическая сеть квартиры (дома) защищена от аварийных случаев (таких, как короткое замыкание, перегрузка) с помощью автоматических выключателей (автоматы) и/или дифференциальные автоматические выключатели(однозначно не УЗО).

Когда мы подходим к счетчику электроэнергии записать показания, то видим, в основном, одну и ту же картину. Это и есть автоматические выключатели.

Величина выключателей характеризуется максимальным током срабатывания. Скажем, в новостройках используется автоматика 16А(16 ампер), 32А, 40А, вводной автомат в среднем 50А.

Зная все это, попытаемся понять, как нам корректно подключиться к электросети.

Рассмотрим две ситуации:

  1. в квартире (доме) делается ремонт, и
  2. ремонт уже выполнен.

1. Итак, делается ремонт. Задуматься о том, что на кухне будет не электроплита, а именно духовой шкаф и варочная поверхность, следует на этапе проектирования электросети жилья. В первую очередь необходимо определить, где в кухонной мебели будут располагаться эти электроприборы. После этого шага, определяются места розеток.

Поэтому розетки лучше расположить в соседних слева/справа шкафчиках:

Высота установки розеток должна быть не менее 30 см от пола. Существует другое расположение:

При ремонте часто возникает желание использовать старую электропроводку. В случае варочной поверхности если старый кабель, как минимум медь 3*4 мм 2 можно задуматься, об использовании этого кабеля. Если старый кабель алюминий такого же сечения или медь более низкого сечения, однозначно, лучше заменить на ВВГ-нг-3*6.

В случае духового шкафа, мы уже посчитали, что его потребление тока 16А. Это подразумевает, что шкаф полностью загружен работой. Если шкаф, запитан с одного автомата с другими потребителями (освещение, другие электроприборы), которые также потребляют электроэнергию, может произойти перегрузка сети и сработка автомата (допустим к одной розеточной группе подключены электрочайник и духовой шкаф, шкаф потребляет 16А, чайник 6.5А – суммарный ток 22.5А, следовательно, автомат на 16А отключит и чайник и шкаф). Разумнее будет, предусмотреть для шкафа отдельную линию, проложенную кабелем ВВГ-нг-3*2.5, со своим автоматом 16А.

Бывает ситуация, когда ремонт уже выполнен и вместо запланированной установки электроплиты, принимается решение об использовании духового шкафа и варочной поверхности. Как мы уже определили выше, самое удачное решение это отдельная линия (группа) для шкафа и для варочной поверхности. Даже после ремонта, часто возможно провести под кухонной мебелью линию до щита (с установкой отдельного автомата).

Дело в том, что сечения питающих проводов шкафа и поверхности разное. Так провод от шкафа до розетки должен иметь сечение 2,5мм 2 , а для поверхности минимум 4мм 2 . Автомат защиты для варочной поверхности 25А, 32А(в зависимости от конкретной модели) рассчитан для сечений от 4мм 2 . Так вот в случае неисправности духового шкафа автомат поверхности просто не сработает, а это чревато возгоранием (случай, когда сгорит вся изоляция, замыкание все-таки произойдет, и автомат сработает – рассматривать не будем).

Подводные камни после снятия упаковки

После приобретения духового шкафа (как, впрочем, и варочной поверхности), после изъятия из упаковочной тары, иногда случается неприятный сюрприз – выясняется, что нет питающего кабеля. Но это не оплошность производителя, а возможность для покупателя выбрать способ подключения изделия к своей электрической сети. Их несколько. Либо это будет механическое соединение питающего кабеля духового шкафа (варочной поверхности) с предусмотренной проводкой жилья, либо соединение розетка – вилка.

Попытаемся выбрать нужный способ подключения (для этого предположим, что питающий кабель изделия уже установлен, как это сделать самостоятельно будет указано ниже).

Первый способ заключается в том, что питающий кабель, соединяется с предусмотренными проводами (выводы из стен для духового шкафа, варочной поверхности) напрямую. Это означает механическое соединение (болтовое соединение, скрутка проводов, соединение с помощью клемной колодки).

Перечисленные виды соединения – надежные. Но в случае необходимости отключить изделие от электросети, обесточить (гарантийный случай, уборка, что-то упало нужно извлечь) потребуются услуги электрика или потеря времени на отсоединение и присоединение. Чем обусловлен этот способ – мощностью оборудования. Ведь как мы выяснили выше, мощность, указанная в паспорте говорит о потребляемом токе. В случае, когда расчетный ток вилки и розетки меньше тока, потребляемого электроприбором, следует выполнить соединение напрямую. Так многие виды бытовых духовых шкафов потребляют ток не более 16А, а варочные поверхности не более 32А. Номенклатура производимых розеток и вилок в постсоветском пространстве полностью размещается в этом диапазоне – поэтому нет острой необходимости в этом способе, кроме специфических случаев (техническая либо эстетическая необходимость).

Второй способ – это подключение с помощью вилки и розетки. Это удобно. Это превращает устройства для приготовления пищи в обычные бытовые приборы. Включаем вилку – под напряжением, нужно отключить – вынимаем вилку из розетки. Нужно помнить – все включения или отключения производить в режиме “ВЫКЛ» или «OFF».

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут. При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля – желтый (желто-зеленый – это цвета земли с точки зрения электрики) согласно цветам жил. Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм 2 ). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения – возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

Приготовление пищи – один из наиболее важных и ответственных моментов, который позволяет человеку поддерживать собственную жизнедеятельность. На сегодняшний день существует немало различных приспособлений, позволяющих осуществить приготовление пищи на любой вкус, с учетом тех или иных особенностей конкретного человека или семьи. Духовой шкаф (духовка) помогает нам запечь еду и приготовить полезный и вкусный кулинарный изыск. Поговорим о таком важном вопросе, как подключение духового шкафа.

Правила подключения

Если в квартире есть напряжение 220 В, то подключение устройства не будет проблемой. Если же в помещении реализован аналогичный вариант на 380 Вольт, то необходимо использовать комбинированные духовые шкафы, что могут работать при данном напряжении. Лучше всего осуществляется установка на кухне в квартире, где есть специальная розетка для такого устройства. Но тут требуется иметь выделенную электрическую линию.

По категории проводки следует подобрать определенный вид, бренд либо сечение провода, подающего электричество. Если монтаж выполнен в наружном либо скрытом виде, то следует осуществить определение несущего проводника питания. Сечение 2,5 миллиметра следует заменить на 3,5 миллиметра, ведь производители выпускают современные модели, мощность которых составляет не меньше 3,5 киловатт.

Важно отметить, что ветка, которая обеспечивает снабжение энергией электродуховки, обязательно должна быть оборудована собственным автовыключателем. Его мощность следует рассчитывать, учитывая потребляемую техникой токовую силу. Обычно речь идет о показателе в 16-20 А. Но если вместе с духовкой требуется использовать еще и такую же варочную поверхность, то подбор автомата следует осуществлять исходя из общей мощности обоих устройств.

Обязательно, чтобы было заземление, ведь как раз от него будет зависеть безопасность использования подобного устройства. В постройках частного типа такой проблемы нет, а вот в квартирах старой постройки случается так, что заземления нет.

Тогда его приходится делать самому, осуществив протяжку дополнительной проводной жилы в общий щиток, что расположен в подъезде, и подключив ее к какому угодно элементу, выполненному из металла.

Установка и последующее подключение электродуховки не будет ничем отличаться от монтажа газового аналога. Еще что нужно будет сделать – оборудовать кабель духовки вилкой. Но тут все просто – кабель обычно является трехжильным, а желтый провод из трех будет землей. Его следует присоединить к клемме заземления, а остальные 2 прикрутить к двум другим клеммам. Обжимку контактов следует делать хорошо, чтобы они не нагревались, а проводная изоляция не плавилась. В противном случае это может оказаться причиной короткого замыкания.

И последним этапом монтажа будет проверка работоспособности устройства и его запуск в холостом режиме. Следует активировать духовку, осуществить проверку индикации, осуществить нагрев. Когда вы убедитесь, что все нагревательные элементы активны, нужно запустить устройство на полную мощность. На термометре следует задать температуру около 160 градусов и выжечь смазывающие вещества внутри, нанесенные на предприятии-производителе.

Можно ли подключать к обычной розетке?

Многие люди, что сталкиваются с подключением электродуховок, интересуются возможностью подключать такое устройство к обычной розетке, что ранее применялась для чайника или микроволновки. Такое допустимо, но при соблюдении трех условий:

  • розетка должна иметь проводку в виде 3-жильного провода, сделанного из меди, что имеет сечение не менее 2,5 кв. мм;
  • сама духовка должна иметь мощность не больше 3,5 киловатта;
  • в электрощитке следует осуществить замену простого автомата с расщепителем теплового типа на дифференциальное решение с номинальным напряжением не больше 16 ампер.

Определенные сложности и неудобства могут быть по третьему условию. Обычно у многих людей на всю группу розеток смонтирован автомат на 16-25 ампер и один автомат на освещение в квартире. Если осуществляется замена розеточного автомата на дифференциальный 16-амперный вариант и осуществляется подключение духовки, то использовать иные электрические приборы станет почти невозможно, пока работает духовка и идет приготовление пищи.

Но тут уже придется выбирать – либо не делать новую проводку, не ставить отдельную розетку или выбирать вариант удобства и комфорта. Оставлять в щите простой автомат модульного типа не стоит. Монтаж новой розетки для духовки должен осуществлять не больше, чем на высоте 0,9 метра от пола.

Тут самым важным моментом будет удобство эксплуатации. Также розетка не должна размещаться непосредственно за духовкой.

Как правильно подключить к электросети?

Теперь поговорим о том, как правильно подключить к электричеству всю систему своими руками. Поначалу необходимо подобрать правильное значение сечения провода. Сейчас электрический духовой шкаф – «не прожорливая» техника, которая имеет мощность около 3-4 киловатт. Но иметь запас требуется всегда, поэтому шкаф следует подключать к выделенной линии с большим проводниковым сечением, нежели то, на котором расположен защитный автомат. Наилучшим вариантом будет сечение в 6 квадратных миллиметров.

Если выбрать кабель такого типа, то он спокойно будет выдерживать длительную нагрузку в 10 киловатт. На такую линию не будет лишним ставить автомат защиты группы С32. Зато запас тут будет солидным.

Если же устройство имеет мощность менее 8 киловатт, то можно установить и кабель с 4-миллиметровым сечением, а стабилизатор напряжения поставить типа С25. Экономия будет выше, а надежность не снизится. Если требуется повысить безопасность, то когда требуется подсоединить самостоятельно такое устройство, можно применяться 2-полюсные защитные автоматы. Если они сработают, они выключат не только фазу, но и ноль, что очень важно при пробивании изоляции. Провод обычно используется ВВГнг либо NYM. Параметры будут 3 x 4 либо 3 x 6.

Теперь перейдем непосредственно к подключению. Сразу скажем, что подключить электрическую духовку существенно легче, нежели комбинированное решение. Подключение такого типа техники может осуществляться несколькими методами: 1-, 2- или 3-фазным вариантом. Если электросеть имеет напряжение 220 В, то однофазный вариант будет лучшим решением. Чаще всего как раз речь идет о такой конфигурации, потому ее и рассмотрим.

После того как встроенный шкаф был установлен в кухонную стенку, следует вытащить его заднюю панель, где указана схема подключения к электросети. Следует определить положение заземления и кабеля питания.

Если вдруг заземление отсутствует, то следует не пытаться установить его самому, а пригласить специалистов электроснабжающей организации.

Проводка во многих домах сделана с использованием кабеля, состоящего из трех жил. Чтобы верно присоединить электрический духовой шкаф к сети, можно использовать спецперемычки, сделанные из меди с сечением не меньше 6 миллиметров, что расположены в распределительном ящике. Теперь конкретно скажем о схеме соединения:

  • болты с номером 1-3 объединяются шиной, обозначенной буквой L;
  • еще одно соединение будет у болтов 4-5 с литерой N;
  • а оставшийся болт с буквами PE используется для подключения заземления.

Провода следует располагать так:

  • коричневый будет фазой, что соединяется с клеммами L1-3;
  • темно-синий – фиксация на номерах 1 и 2;
  • зеленый – заземление, идущее на соответствующую клемму.

Выполнив все нужные процедуры по установке и подключению, проверяем работоспособность устройства. Если при подаче электрического питания искр не появляется, нет никакого дыма и постороннего запаха, светоиндикация работает хорошо, это значит, что все присоединено правильно по заводской инструкции.

Техника безопасности

Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки. Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности.

Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров.

Но это будет актуально, если предстоит работать с духовым шкафом, мощность которого превышает 3,5 киловатта.

Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.

Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.

Ошибки

Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.

  • Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
  • Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
  • Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
  • Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
  • Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
  • Если есть проблемы с ТЭНами.
  • Если поломался вентилятор, а духовой шкаф просто перегревается.

Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.

Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.

Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.

Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.

Если прибор очень раскален, то датчик получит эту информацию и автоматически выключит устройство. Часто бывает так, что данную деталь просто заклинивает и ее требуется заменить.

Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.

К тому же это позволит сэкономить на привлечении специалиста и даст возможность получить опыт в этом вопросе.

В следующем видео вас ждет подключение духового шкафа.

Как подключить варочную панель и духовой шкаф к электросети. Подключение духового шкафа и варочной панели к электросети: использование силовой розетки

ГлавнаяРазноеКак подключить варочную панель и духовой шкаф к электросети

Как подключить духовой шкаф и варочную панель Electrolux, Zanussi, Bosch, AEG, Hansa, Samsung

ОБЩАЯ ИНФОРМАЦИЯ

Если вы купили отдельный  встраиваемый духовой шкаф, то  вам достаточно  внимательно просмотреть  электрические характеристики шкафа и  установить розетку для его подключения. Если  потребляемая шкафом мощность  составляет величину  около 3-3,5 кВт, то  максимальный  потребляемый ток (необходимая сила тока)  будет порядка 16 ампер. При большей мощности необходимо рассчитывать на  потребляемый ток порядка 32 ампер.Розетка для шкафа (Евро-стандарт) должна быть рассчитана именно на такой ток. Если на вашей  кухне старая проводка, то   для подключения духового шкафа  к нему следует провести новую линию электропроводки медным проводом сечением не менее 2,5 мм2 при 16 амперном варианте  и 4,0 мм2 — при 32 амперном.

Современная встраиваемая техника имеет евро-вилку (штепсель евро-стандарт):Духовые шкафы требуют меньшей силы тока (измеряется в амперах), если у Вас в доме старая проводка и автоматы-выключатели в распределительном щитке в подъезде (специальном помещении, электрощитвой, просто рядом с электрическим счетчиком и т.п.) — то во избежании срабатывания выключения автомата — следует установить 3-жильную новую проводку («земля», «ноль», «фаза») — в таких случаях нужно приглашать электрика с энергосбыта — во избежание поломок их оборудования.Если у вас нет проблем с проводкой и дом (квартира) относительно новый, то наверняка у Вас дома имеются евро-розетки. На кухне эти розетки рассчитаны по ГОСТу на электронагревательные приборы (чайники, кипятильки, духовки и т.п.)К духовому шкафу должна в комплекте идти евро-вилка (шнур со штепселем на конце), чаще всего она уже подключена (Hansa, LG, Samsung и т.п.). Достаточно напрямую — без всяких удлинителей или сетевых фильтров включить вилку в розетку и прогреть шкаф на 180 градусах минут 30 — предварительно вынцв все пласмассовые детали и металлические противни, предметы упаковки( скотч, бумагу, картон, пенопласт). Будет выгорать заводская краска, полировка — первое время неприятно всё это пахнет. Если проблем с электричеством и с духовым шкафом не наблюдаете — всё сделали правильно!

Варочные поверхности должны подключаться на специальную розетку с заземлением силой тока (32-40А), сечение проводов (3 медные или алюминиевые жилы) не менее 4 мм². В современных квартирах эти стандарты соблюдаются, отличие только в том, что бывают

  • трехжильный провод или трехконтактная розетка (однофазное подключение)
  • четырехжильный провод или четырехконтактная розетка (двуфазная подключение)

Если от вашей варочной панели идет просто провод без вилки, то посмотрите количество жил. Если в стене 3 провода, а у варочной панели четыре, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Поступайте так: 2 провода от варочной панели черный и коричневый это фаза их стоит скрутить или соединять вместе и подключать к фазе (обычно это белый, коричневый или черный провод из стены),  желто-зелёный провод — это «земля», синий — «ноль».Проверить, если провода из стены все одного цвета сложно, можно легко различить только фазу, с помощью индикаторной отвертки или тестера. Всегда разбирайте розетку под плиту, т.к. провода могут не совпадать и собирайте вилку и розетку в соответствии их расположения Обязательно они должны совпасть! «Фазу» к «фазе», «ноль к нолю» и «землю» к «земле»!Будьте внимательны: иногда в домах есть розетки напряжением 380 В, а на варочных поверхностях бывает требуется напряжение только 220 В!

Подробные советы для более опытных или электриков:

Подключать духовой шкаф   к электрическому щитку следует через отдельный автомат на 25 ампер при 16 амперной розетке и на 40 ампер — при розетке  32 амперной. Для заземления корпуса духового шкафа следует использовать в квартире с трёхпроводной  разводкой отдельную заземляющую жилу (в изоляции зелёно-жёлтого цвета), которая подсоединяется к отдельной заземляющей клемме розетки.  Кабель  питания (шнур) духового шкафа уже содержит заземляющую шину с присоединённым к корпусу духового шкафа (а также выведенным на вилку) контактом.

Если заземляющей шины в вашей квартирной электропроводке нет (двухпроводная разводка) — необходимо организовать отдельную линию заземления, ведущую в подъездный силовой шкаф

Подключить варочную поверхность  можно и  самостоятельно, ничего сложного в этом нет. Всё, что нужно сделать с одним концом кабеля, прилагаемого к покупке — это оформить его в виде вилки, которая служит для подключения панели  к сети.  Если сеть в вашей квартире двухпроводная, то подключать к вилке следует только два провода, фазный и нулевой, третий  провод (заземление) можно оставить свободным (изолировать). При 3-х проводной сети третий провод подключается к специальному (заземляющему) контакту вилки.  Для того, чтобы определить, какой провод фазный, какой нулевой, а какой — заземляющий нужно  прежде всего  разобраться с другим концом этого кабеля, служащим для подключения  к   клеммнику панели.

В инструкции имеется схема подключения электропитания к плите. Первые 3 клеммы с перемычками – это фазный контакт  (L1), к нему подключаем «фазный» (коричневый) провод.  Следующие 2 клеммы с перемычкой – нейтраль (N). Сюда подключаем синий провод (без «фазы»).  Назначение же шестой клеммы (РЕ)  понятно сразу — это защитный заземляющий контакт. К нему подсоединяем заземляющий зелёно — жёлтый провод — этот провод при 2-х проводной сети оставляем на стороне вилки свободным  (приведены варианты однофазного — 1N, 2-х фазного — 2N и 3-х фазного- 3N подключения).

Электрическая  мощность, потребляемая варочной поверхностью, может составлять величину порядка 3 кВт, а комплектуется  изделие вилкой «евро» на 16 ампер. Устанавливать розетку  под поверхность мы будем также на  расчётный максимальный  ток 16 А. Естественно, розетка должна быть в  исполнении «евро». В случае, если ваша плита рассчитана  на большую мощность, следует выбрать расчётный  ток величиной в 32 ампера и устанавливать розетку, рассчитанную на этот ток.

Самым эффективным вариантом подключения варочной панели можно считать  прямое подключения  подводящего кабеля к  её клеммнику. В этом случае  можно обойтись и  без вилки и без розетки, а значит и повысить надёжность цепи по причине устранения  ненужных  контактов  (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет  производить непосредственно с панели управления.

Если проводка у вас на кухне старая, то нужно провести новую линию электропроводки специально для варочной поверхности. Линия монтируется медным проводом сечением не менее 2,5 мм2  для случая малой мощности и 4,0 мм2 для  повышенной мощности. Подключается такая  линия к отдельному   автоматическому выключателю  соответственно  на 25 ампер или на 40 ампер.

Справка по предельно допустимому току для различных  сечений (диаметров) проводников (данные приблизительные):

Для меди (алюминия)  1.5 мм2 — это диаметр 1.4мм,  макс. ток- 19 (15)А;                                2.5 мм2 -это диаметр 1.8мм, макс. ток- 27 (24)А;                                        4.0 мм2-это диаметр 2.2мм, макс. ток- 36 (32)А;                                6.0 мм2- это диаметр 2.8мм,макс.ток 46 (39)А.

Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

1. Прежде, чем заняться подключением духовки и варочной панели внимательно ознакомьтесь техническими характеристиками и основными конструкционными особенностями.

2. Различают два вида варочных поверхностей:- связанную, которая управляется посредством размещенных на электрической духовке рукояток,- не связанную, которая снабжена отдельным электропитанием и собственным управлением.

3. Проанализируйте электроснабжение кухни, его мощности должно хватать для подключения приборов и быть автономным. Если параметры электросети не совпадают с необходимыми, то потребуется подводка дополнительного кабеля.

4. При монтаже электропроводки для электрической духовки и варочной панели, применяйте расходные материалы с учетом того, что духовка рассчитана (в среднем) на потребление 2-3кВт электроэнергии, а варочная панель будет потреблять до 7кВт. Поэтому, для обеспечения полной безопасности при последующей эксплуатации приборов, проложите электрический провод сечением как минимум 4мм для варочной панели и 1-2,5мм для духовки.

5. В обязательном порядке произведите заземление приборов, что будет служить гарантией безопасной, стабильной и бесперебойной работы.

6. Как правило, варочная панель, в отличие от электрической духовки рассчитана на 1-2-3-х фазное подключение к электросети, что обусловлено большой энергопотребляемостью панели. Поэтому, внимательно изучите паспортные данные перед установкой обоих приборов, поскольку особенности электрического питания зависят от их класса.

ПРИМЕР:Если у вашей варочной панели есть кабель с четырьмя проводами (жилами), а из стены торчит 3-х жильный провод или есть розетка на 3 клеммы, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Провода черный и коричневый это фаза их стоит скрутить вместе и подключить к фазе (обычно это белый или черный провод из стены), остальные желто-зелый — это «земля», синий — «ноль»

7. Несвязанную панель и духовку подключайте в разные предварительно установленные розетки.

Полезные советы

1. Варочная панель и духовка являются встраевыемыми приборами. Место тих расположения определяется заранее при заказе кухонной мебели.2. При необходимости приборы можно установить в уже существующий гарнитур. Для этого в столешнице вырезается отверстие, соответствующее площади варочной панели, а духовка размещается в шкафу со снятыми дверцами и задней стенкой. При этом не связанный духовой шкаф может быть расположен как под варочной поверхностью, так и в любом другом удобном месте.

krasgmu.net

Розетка для варочной панели и духового шкафа

Варочная поверхность и духовой шкаф представляют собой мощные потребители электроэнергии, для работы которых должны использоваться выделенные линии с отдельными розетками специальной конструкции. Выясним, как подключить розетку для варочной панели и духового шкафа самостоятельно.

Виды варочных панелей

Различают два типа плит:

  1. Зависимая (связанная) поверхность. Ее работой можно управлять при помощи рукояток, размещенных на электрической духовке.
  2. Несвязанная. Получает питание по выделенной линии и управляется собственными средствами.

Важно! Отдельную варочную панель и духовку нельзя подключать к одной розетке. Для питания каждого из этих устройств прокладывается собственная линия. В комбинированной изделии с электрическим духовым шкафом и индукционной поверхностью последняя подключается к клеммам духовки.

Индукционные плиты

Такое оборудование можно выделить в отдельную группу не столько благодаря особенностям его подключения, сколько из-за необычного принципа работы, в основе которого лежит нагревание металлической посуды под действием мощного электромагнитного поля, создаваемого на поверхности устройства. Такое поле вызывает протекание вихревых токов в металле, из которого изготовлена посуда, что и производит тепловую энергию.

Преимущества индукционных моделей:

  1. Высокая эффективность функционирования и скорость нагревания посуды.
  2. Включенная плита воздействует только на металлические емкости, не оказывая при этом никакого влияния на расположенные вблизи нее предметы кухонной утвари.
  3. Глянцевая рабочая поверхность сохраняет невысокую температуру в процессе приготовления пищи.

В настоящее время индукционные устройства не слишком распространены, поскольку имеют некоторые недостатки:

  1. Невозможность работать с керамической, стеклянной или алюминиевой посудой (электромагнитное поле воздействует только на ферромагнетики).
  2. Довольно высокая цена подобного оборудования.
  3. Наличие характерного звука при перемагничивании материала установленной на плите посуды.

Выбор устройств для подключения панели

Мощность большинства моделей современных духовых шкафов составляет 3–3,5 кВт. Варочная поверхность потребляет до 7 кВт. Для подключения духовки необходимо использовать силовую розетку и электрические кабели, номинальный ток которых составляет не менее 16 А. Питание более мощных моделей этого кухонного оборудования осуществляется через силовые розетки с номинальным током 32 А, при этом каждый из таких потребителей должен иметь свою розетку.

Что касается кабеля, по которому осуществляется подключение варочной панели или духового шкафа к распределительному щитку, то при номинальном токе 16 А следует выбрать медный провод сечением 2,5 мм2, а при 32 А – 6 мм2. Дополнительные условия – негорючесть, двойная изоляция, влагоустойчивость.

Для облегчения выбора необходимого диаметра жил провода может быть использована следующая таблица:

Большинство современных варочных панелей поставляется со шнуром без электрической вилки, ее необходимо подбирать в соответствии с установленным штепсельным разъемом, а также используемой схемой подключения устройства и напряжением сети.

Способы подключения

Для подводки питания плиты можно использовать одну из следующих схем:

  1. Однофазная. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
  2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому подобное оборудование оснащается стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Однофазное подключение потребителей осуществляется при помощи трехжильного кабеля, в состав которого входит фазный (L), нулевой (N) и заземляющий (PE) проводники. Если монтаж варочной панели выполняется в доме старой постройки, где проводка проложена алюминиевым кабелем, то линию, питающую эти потребители, нужно заменить с целью обеспечения необходимого уровня надежности и электрической безопасности.

Сечение и материалы проводки в новостройках уже рассчитаны на эксплуатацию приборов с высоким энергопотреблением.

Для установки плиты своими руками, а также подключения особенно мощных моделей духовых шкафов используют силовую розетку с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазное электроустановочное изделие.

Подключение линии к электрощиту

При подсоединении конфорок или духового шкафа к электрическому щитку для каждого из этих устройств следует использовать одну линию, защищенную собственным автоматическим предохранителем. При этом для приборов с номинальным током 16 А используется автомат на 25 А, а для потребителей, сила тока которых составляет 32 А, – на 40 А.

В обязательном порядке нужно подключать защитное заземление. В таких приборах, как варочная поверхность или духовой шкаф, питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу прибора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Важно! Нельзя перепутать местами заземляющий и нулевой проводник при их подключении. Одна такая ошибка может привести к тяжелым последствиям.

Зачастую случается так, что выведенные для подключения плиты провода имеют одинаковый цвет изоляции либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

Если фазную жилу идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для этих целей используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

  1. На месте установки электрической розетки, которая предназначена для питания конфорок плиты или духового шкафа, определяется фаза с помощью индикаторной отвертки. Ее нужно подписать или пометить кусочком изоленты.
  2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого кабеля, уходящего к потребителю. Идентифицировать фазный и нулевой провода достаточно легко с помощью индикаторной отвертки. Что касается заземляющего кабеля, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
  3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
  4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. Уровень, соответствующий минимальному значению, укажет на нулевой кабель.
  5. После того, как все концы проводов идентифицированы и подписаны, выполняется монтаж розетки и подсоединение кабеля к автоматическому предохранителю.

Прямое подключение

Одним из вариантов установки плиты является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатное управление. В случае отказа кнопочной панели на устройстве обесточить его будет достаточно сложно.

Выполнение работ

Порядок действий по запитыванию варочной панели или духового шкафа своими руками может быть следующим:

  • Выбирается сечение электрического кабеля, при помощи которого будет подключаться это оборудование, а также номинального тока предохранителя-автомата и розетки. Если линия электропитания уже проложена, то необходимо оценить ее возможности в зависимости от мощности подключаемого оборудования. В случае несоответствия этих параметров придется проложить еще одну линию с использованием более мощного кабеля.
  • На основании инструкции по эксплуатации варочной панели и с учетом характеристик домашней электросети нужно выбрать одно-, двух- или трехфазное подсоединение. Чтобы узнать схему подключения варочной поверхности к сети, а также ее номинальные параметры, следует воспользоваться инструкцией по эксплуатации. Кроме того, в большинстве моделей подобного оборудования имеется несложная электрическая схема, которая нанесена на корпус устройства непосредственно возле клеммника.

  • Прокладывается кабель к распределительному щитку. Подсоединение варочной панели или духового шкафа необходимо выполнять с использованием устройства защитного отключения. Наличие УЗО поможет вовремя выявить возможные повреждения изоляции и предотвратить последствия замыкания фазы на землю.
  • Производится монтаж электрической вилки в соответствии с маркировкой проводов. Заземляющий контакт всегда отличается от фазного и нулевого. Он может иметь другую форму, размер или иное расположение.
  • Устанавливается силовая электрическая розетка. В большинстве случаев используется проводка скрытого типа, предусматривающая предварительное штробление стен, а также изготовление ниши, предназначенной для установки монтажной коробки.

Обратите внимание! Розетка устанавливается на высоте не менее 30 см от поверхности пола.

  • Выполняется соединение кабеля на электрическом щитке с использованием автоматического выключателя и УЗО (в качестве альтернативы этим двум устройствам может быть использован дифференциальный автомат).

Запитывание мощных бытовых потребителей своими руками является хотя и не сложной, но очень ответственной задачей. Для ее выполнения нужно тщательно придерживаться рекомендаций изготовителей оборудования, а также соблюдать правила техники безопасности при работе с элементами электрической сети. Наглядно весь процесс демонстрирует видео ниже.

mr-build.ru

Подключение варочной панели к электросети. Как подключить духовой шкаф и варочную панель?

В последнее время встраиваемый вид техники приобрел широкую популярность. Она отличается компактностью, стильностью и элегантностью. Варочная панель стала достойной практической альтернативной обычной плиты.

Многие интересуются, как подключить духовой шкаф и варочную панель. В этой статье будут описаны правила.

Как осуществить правильный выбор?

Встраиваемые панели бывают прямоугольными или шестигранными. Ширина прямоугольных составляет от 25 до 90 см. Глубина составляет 60 см. Шестигранные плиты приобрели другое название «сотовые», так как варочная поверхность очень похожа на соты пчел.

Какую модель выбрать — газовую или электрическую?

Варочная панель может быть газовой электрической или же комбинированной.

Электрическая панель станет лучшим решением для того дома, в котором не проведен газ. Если же он имеется, то советуем приобрести газовый агрегат.

Комбинированная модель в состоянии функционировать как на электричестве, так и на газе.

Зависимая и независимая панель

Зависимой называют модель, которая функционирует только вместе с духовым шкафом. Панель управления, как правило, располагается на корпусе духовки или же на самой варочной панели.

Следует отметить, что совмещение духовки и варочной панели не всегда возможно, даже если они выпущены одной фирмой. Определить, насколько совместимы элементы, можно посредством специальной таблицы.

Независимой является модель, которая оснащена своей панелью управления и независима от духового шкафа. Основным плюсом подобных агрегатов является произвольное размещение в кухонном помещении. Зависимая модель требует размещения только под духовкой.

Тип управления: на механике или сенсорах?

Механический тип управления предполагает наличие вращающейся ручки. Большинство пользователей отдают предпочтение именно этому типу.

Сенсорные модели предполагают прикосновение руки к панели. Такой способ считается инновационным. Он очень удобен.

Сенсорная панель обладает неоспоримым преимуществом. Она поддается легкой очистке благодаря тому, что поверхность идеально гладка.

Выбор материала изготовления

Материалом для варочной поверхности, как правило, служат стеклокерамика, алюминий, эмалированное покрытие или же нержавейка.

Рассмотрим все модели:

  • Алюминиевые. Такие устройства предполагают механическое управление. Они очень удобны в пользовании. Эти агрегаты отличаются доступной стоимостью, стойки к механическим и тепловым нагрузкам. Алюминий выдерживает удары, но подвержен появлению царапин. Помимо этого на поверхности образуются пятна от влаги и пальцев.
  • Эмалированные. Их основное преимущество — доступная стоимость. Модели с таким покрытием представлены широкой линейкой разных цветов. Отпечатки на них не остаются. Единственным минусом является возможность возникновения сколов в случае падения тяжелого предмета на панель.
  • Нержавейка. Эти модели дороже эмалированных и алюминиевых. Они так же, как и алюминий, неустойчивы к отпечаткам пальцев и влажным пятнам.
  • Встраиваемая стеклокерамическая варочная панель. Такие модели имеют сенсорный способ управления. Они отличаются стильностью и изысканностью, легко очищаются. Помимо этого, стеклокерамика подвержена быстрому нагреванию и остыванию. Единственным существенным недостатком является то, что стеклокерамика хрупка и может расколоться от удара. Также из-за попадания холодной воды на разогретой поверхности могут образоваться трещины.

Обзор лучших фирм-производителей

Варочная поверхность может относиться к одной из трех категорий:

  • К первой следует отнести элитную технику высшего качества. Это такие производители, как Miele, Gaggenau, Kupperbush.
  • Вторую категорию составляют модели среднего звена, которые отличает доступная цена и высокий уровень функциональности. Это фирмы Electroluxe, Whirlpool, Goreje, Zanussi, Bosch, Siemens.
  • Третью категорию составляют бюджетные модели. Особого внимания заслуживают плиты фирм Ardo, Hansa, Ariston.

Дополнительные свойства

При выборе варочной поверхности следует уделить внимание наличию дополнительных свойств. Существуют панели с автоматическим выключением при попадании жидкости. Есть оснащенные таймером, подающие сигнал и выключающие конфорку. Существуют модели с наличием блокировки для малышей.

Крышки варочной панели

Когда конфорки выключены, то от защиты повреждений варочную поверхность покрывают крышками. Основой для их производства служат стекло, стеклокерамика или же высокопрочная сталь. Поднятая крышка защищает от попадания грязи на стену, а если опущена, то служит предохранением варочной модели от трещин.

Крышки из стали не столь дороги, но из стекла и стеклокерамики имеют более эстетичный вид. К тому же они подлежат быстрому мытью. Как правило, опускание крышки осуществляется посредством специального механизма.

Роль мощности при подключении варочной поверхности

Подключение варочной панели к электросети предполагает учет показателя мощности агрегата.

Если устройство обладает высокой скоростью нагревания, то и электричества оно потребляет больше. В некоторых случаях показатель доходит до 7 Квт в час. Подключение электрической варочной поверхности предполагает тщательный выбор кабеля.

В особенности данное правило распространяется на питающие контакты варочной поверхности. Для минимизирования контактов и уменьшения вероятности короткого замыкания питание подается на поверхностные клеммы. Подключение варочной панели к электросети осуществляется посредством медного кабеля диаметром не меньше 4 мм.

Как подключается электрическая варочная панель?

Если вилка приготовлена, то подключение варочной панели к электросети не представляет никакой трудности.

Куда сложнее разобраться с коммутацией проводов, которые подходят к розетке. К примеру, от варочной поверхности ответвляются четыре провода, а в стене их содержится три. Когда происходит подключение варочной панели самостоятельно, схема отображает трехфазную поверхность.

Черные и коричневые провода соединяются вместе. Скрученные жилы подсоединяются к квартирной фазе. Как правило, это белый провод. Провода заземления останутся свободными.

В колодке с клеммами находятся перемычки из меди. Для правильности их расположения нужно обратиться к схеме, находящейся около колодки. При работе с таким устройством, как варочная поверхность электрическая, схема подключения поможет расположить перемычки и правильно подсоединить провода.

В случае, если вы не знакомы с техникой, подключение варочной панели к электросети рекомендуется поручить профессиональному электрику.

Подключение электрического духового шкафа

Плюсы духового шкафа не оставили равнодушной ни одну хозяйку. Устройства не только безопасны и легки в управлении, но и обладают широкими функциональными возможностями.

Инновационные электрические духовые шкафы соединили в себе функцию микроволновой печи и разморозки, гриля и приготовления блюд на пару. Подбор духовки — дело несложное, но с установкой придется повозиться.

Инструкция

Многие интересуются, как правильно подключить варочную панель и духовой шкаф.

  • Для начала ознакомьтесь с техническими характеристиками духового шкафа. Это поможет вам верно установить розетку. В зависимости от того, какую мощность потребляет агрегат, рассчитывают нужный показатель электрического тока, который нужен для подключения оборудования. Как правило, мощность составляет 3-3,5 Квт. В этом случае оптимальным показателем является 16 ампер. В противном случае потребуется ток в 32 ампера.
  • Следует подобрать розетку. Определите, насколько хороша проводка на кухне. Если электропроводка стара, то для духовки потребуется дополнительный вывод. Новая электропроводка должна быть из меди. Ее сечение зависит от требования к току. Показателю 16 амперов требуется сечение 2, 5 мм2, при 32 – 4,0 мм2.
  • Следует установить отдельный автомат, посредством которого он будет подсоединяться к электрощиту. Он должен отвечать силе тока в 25 или 40 ампер при показателях розетки в 16 или 32 ампер.
  • Духовку следует заземлить. С этой целью проводят отдельную линию, ведущую в силовой шкаф, расположенный под землей, или же применяют специальную жилу для заземления (если в вашей квартире трехфазная разводка).

Полезные советы

  • Если духовка приобретается в комплекте с варочной поверхностью, то нужно обратить внимание на принципы управления. Большинство инновационных устройств обладают единой панелью управления с духовым шкафом. В этом случае достаточным будет подключение только варочной поверхности.
  • При выборе электрической духовки отдайте предпочтение марке, которая производила варочную панель. Желательно, чтобы духовка и варочная панель были одной фирмы. Это избавит вас от проблемы сбоя при подключении из-за несоответствия разъемов системы управления.

fb.ru

Подключение варочной панели и духового шкафа в одну розетку

Содержание:
  1. Параметры плит
  2. Розетка для духового шкафа и варочной панели
  3. Чем отличается независимый духовой шкаф от зависимого
  4. Схема подключения духового шкафа к варочной панели
  5. Порядок подключения плиты

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетку.

Параметры плит

Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетки следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.

Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.

Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетка. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.

Розетка для духового шкафа и варочной панели

Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетки (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетки в помещениях с высоким уровнем влажности.

Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

Силовые розетки могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

  • Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высокой мощностью понадобятся розетки на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
  • Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетке и вилке должно быть три контактных группы, а при 380 В – пять групп.
  • Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетки воды и пыли абсолютно исключается.
  • Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.

Схема подключения духового шкафа к варочной панели

Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.

Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

  • В обязательном порядке должно быть предусмотрено защитное заземление. Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
  • Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
  • При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
  • Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.

Порядок подключения плиты

Довольно часто встречаются кухни, где отсутствует розетка для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.

При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях вместо розетки применяются специальные клеммные колодки, закрепляемые на стене.
