схема подключения, инструкция по установке

В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении. В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками.

Схема подключения приборов учета Меркурий

Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу.

Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии. Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.

  1. Прямое подключение. В этом случае устройство подключается непосредственно к трехфазной магистральной линии электропередач через входные автоматы. Если в доме или квартире присутствует стандартный набор электроприборов и бытовой техники, то прямое подключение — правильный вариант. При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.
  2. Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 применяется при мощности обслуживаемой электротехники свыше 60 кВт. В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу.

Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально.

Рекомендации! Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения (УЗО).

Монтаж электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.

  1. На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
  2. На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
  3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
  4. На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.

Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.

Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.

Где купить электросчетчики

Заключение

В этой статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядной форме. Вопрос о месте установки, способах монтажа устройства и прочих особенностях подключения приборов учета рассмотрен не был, так как это тема уже другой статьи!

Видео по теме

Все схемы подключения счетчиков Меркурий

Купить — Счетчики электроэнергии

Схемы подключения счетчиков МЕРКУРИЙ к сети 230В

  • Схема подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока
  • Схема подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока
  • Схема непосредственного подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2
  • Схема непосредственного подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2
  • Схема подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT с помощью трех трансформаторов тока
  • Схема подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT с помощью двух трансформаторов тока
  • Схема непосредственного подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT
  • Схема подключения счетчика МЕРКУРИЙ 200
  • Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 200

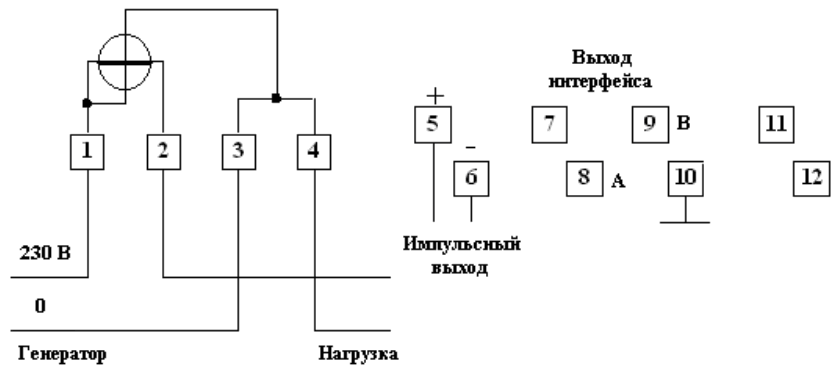

  • Схема подключения счетчика МЕРКУРИЙ 201
  • Схема подключения счетчика МЕРКУРИЙ 202, 202T
  • Схема подключения счетчика МЕРКУРИЙ 203
  • Схема непосредственного подключения счетчика МЕРКУРИЙ 233
  • Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 233
  • Схема непосредственного подключения к сети счетчика МЕРКУРИЙ 203. 2T
  • Схема для работы с PLC-модемом Mercury 203.2T

Схемы подключения счетчиков МЕРКУРИЙ к сети 57,7В

Схемы интерфейсных подключений счетчиков МЕРКУРИЙ

Схемы подключения счетчиков Меркурий к сети 230В

Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока

ВВЕРХ

Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока

ВВЕРХ

Схема непосредственного подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2

ВВЕРХ

Схема подключения счетчиков Меркурий 231 AM, 231 AT с помощью трех трансформаторов тока

ВВЕРХ

Схема подключения счетчиков Меркурий 231 AM, 231 AT с помощью двух трансформаторов тока

ВВЕРХ

Схема непосредственного подключения счетчиков Меркурий 231 AM, 231 AT

ВВЕРХ

Схема подключения счетчика Меркурий 200

ВВЕРХ

Назначение зажимов вспомогательных цепей счетчиков Меркурий 200

ВВЕРХ

Схема подключения счетчика Меркурий 201

ВВЕРХ

Схема подключения счетчика Меркурий 202, 202T

ВВЕРХ

Схема подключения счетчика Меркурий 203

Номинальное напряжение подаваемое на телеметрический выход = 12В, предельное = 24В.

Номинальная сила тока этого выхода = 10мА, предельная = 30мА.

ВВЕРХ

Схема непосредственного подключения счетчика Меркурий 233

ВВЕРХ

Назначение зажимов вспомогательных цепей счетчиков Меркурий 233

ВВЕРХ

Схема непосредственного подключения к сети счетчика Меркурий 203.2T

Примечания

  1. Номинальное напряжение, подаваемое на телеметрический выход, равно 12 В (предельное — 24 В). Номинальная сила тока этого выхода — 10 мА (предельная — 30 мА).
  2. В счётчиках с индексом «К» в условном обозначении контакты 13, 15 используются как выход отключения нагрузки.
  3. В счётчиках с индексом «Z» в условном обозначении контакт 15 используется для внешнего управления тарифами.

ВВЕРХ

Схема для работы с PLC-модемом Mercury 203. 2T

ВВЕРХ

Схемы подключения счетчиков Меркурий к сети 57,7В

Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью трех трансформаторов напряжения и двух трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью двух трансформаторов напряжения и двух трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 230 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.

ВВЕРХ

Назначение зажимов вспомогательных цепей счетчиков Меркурий 230

ВВЕРХ

Схема подключения счетчика Меркурий 233 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 233 к трех фазной 3х проводной сети, с помощью трех трансформаторорв напряжения и двух трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 233 к трех фазной 3х проводной сети, с помощью двух трансформаторорв напряжения и двух трансформаторов тока.

ВВЕРХ

Схемы интерфейсных подключений счетчиков МЕРКУРИЙ

Схема подключения дополнительных счетчиков МЕРКУРИЙ, к счетчику GSM — коммуникатору.

ВВЕРХ

Схема подключения преобразователя МЕРКУРИЙ 221

ВВЕРХ

Схема подключения преобразователя интерфейсов USB-RF

ВВЕРХ

Подключение GSM — модема к персональному компьютеру

ВВЕРХ

Подключение счетчика Меркурий 201 своими руками, устройство и схема подключения

Электросчетчики, или, как правильнее их называть, приборы учета электрической энергии, являются неотъемлемой частью локальной электрической сети квартиры или частного дома.

Они отличаются по классам точности, фазности сети, для которой они предназначены и по многим другим параметрам.

Наиболее популярны на сегодняшний день изделия отечественного производителя «Инкотекс», к которым относятся, в частности приборы учета электроэнергии Меркурий 201 и Меркурий 230, предназначенные для подключения в однофазную и трехфазную электрическую сеть соответственно.

Прибор учета электрической энергии Меркурий 201

Меркурий 201 – это однофазный однотарифный электрический счетчик. Рассмотрим его основные технический характеристики, а также процесс подключения к электросети.

Описание и технические характеристики счетчика Меркурий 201

Технические характеристики электросчетчика Меркурий 201 могут отличаться в зависимости от его модификации (модельный ряд насчитывает шесть позиций под номерами от 201.1 до 201.6).

Рабочий ток устройства может составлять 5 либо 10 ампер, а максимальный – 60 или 80 ампер.

Кроме того, в зависимости от разновидности исполнения устройства показания данного прибора учета электроэнергии могут выводиться как механический (дисковый) дисплей, так и на цифровой (ЖК-дисплей).

Меркурий 201

При этом все они предназначены для работы в однофазной сети с напряжением 220 вольт и частотой 50 герц, имеют одинаковые габаритные размеры (105×105х65 миллиметров) и практически одинаковый вес (не боле 350 граммов). Межповерочный интервал у всех 201-х моделей составляет 16 лет, а срок службы – 30 лет при трехлетней гарантии от изготовителя.

Важно! Следует отметить, что устройство электросчетчика Меркурий 201 предусматривает защиту от хищения электроэнергии методом переполюсовки. Иными словами, если вы захотите поменять местами фазную и нулевую жилы подключенного к счетчику кабеля, его механизм не перестанет исправно функционировать.

Как подключить счетчик Меркурий 201

Подключение счетчика Меркурий 201, в общем-то, ничем не отличается от установки любого другого прибора учета электрической энергии в однофазную сеть. Принципиальная схема подключения счетчика Меркурий 201 изображается на тыльной стороне его крышки, сняв которую, вы увидите четыре точки для присоединения токоведущих жил кабеля:

  • к первой из них подключается вводный фазный питающий провод;
  • ко второй подключается фазный провод нагрузки;
  • к третьей осуществляется подключения вводного нулевого провода;
  • к четвертой подсоединяется нулевой провод нагрузки.

Следует открутить винтовые зажимы каждого контакта для последующего подключения к ним вышеуказанных токоведущих проводников. Концы последних следует зачистить от изляционного слоя на пару сантиметров.

Важно! Изоляция не должна мешаться при закручивании зажимов, в которые вставляются провода. В противном случае контакт может оказаться недостаточно надежным, а изоляция может оплавиться, что, вероятно, повлечет за собой нежелательные последствия в виде коротких замыканий и возгораний.

Провода внутрь контактов прибора учета вставляем до упора. Целесообразно осуществлять подключение проводников к счетчику слева направо (конечно, если вы правша). Аккуратно, но прочно затягиваем болтовые соединения контактов Меркурий 201.

В вышеупомянутой крышке прибора наличествуют места для проделывания отверстий, через которые токоведущие жилы из счетчика будут выходить наружу. Следует вырезать отверстия в предназначенных для этого местах и установить крышку на свое место, завинтив ее крепление.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

  • хранение данных;
  • передачу данных;
  • ведение журнала измерений;
  • вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

  • Т1 – пиковая зона;
  • Т2 – ночная зона;
  • Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика.

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Подключение меркурий 201 к сети

В данной статье рассматривается наглядная схема подключения счётчика с фото. Здесь не рассматриваются узлы крепления счётчика и место его установки, рассмотрен вопрос именно схемы подключения счётчика. Не забывайте, что прежде чем приступить к работам, необходимо снять напряжение с места производства электромонтажных работ.

Будем рассматривать схему подключения электрического однофазного счётчика на примере счётчика Меркурий 201. Счётчик Меркурий 201 имеет номинальный ток I ном =5-50А. Поэтому для данного счётчика необходимо подобрать автоматический выключатель для его защиты от токов короткого замыкания. Как выбрать автоматический выключатель, подробно рассказано в статье – выбор устройств защиты .

При подключении однофазного счётчика сечение провода должно быть рассчитано под номинальный ток данного счётчика, как выбрать сечение провода, подробно рассказано в статье – выбор сечения провода .

Однофазный счётчик Меркурий 201 представлен на Фото №1.

Фото №1. Однофазный электрический счётчик Меркурий 201

Схема подключения счётчика указана на тыльной стороне крышки счётчика, которая изображена на Фото №2.

Фото №2. Схема подключения однофазного счётчика Меркурий 201

Приступаем. Первое что делаем, это снимаем крышку счётчика, смотрим Фото №3.

Мы видим четыре позиции для подключения проводов.

Первая позиция необходима для подключения фазного питающего провода от вводного автомата. Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей. Третья позиция необходима для подключения нулевого провода от вводного автомата. Четвёртая позиция необходима для подключения нулевого провода нагрузки, он идёт к потребителям.

Далее откручиваем зажимы всех четырех позиций таким образом, чтобы можно было вставить провод в позиции. Смотрите Фото №4.

Снимаем изоляцию с провода примерно на 2,3 см. Обратите внимание, что с вставленного провода в позицию должно быть снято достаточно изоляции, необходимо чтобы изоляция не мешала при закручивании зажимов провода, иначе может создаться плохой контакт, а также возможен случай плавки изоляции. Обратите внимание на данное замечание, это распространённая ошибка начинающих электриков. Провод в позиции вставляем до упора. Фазный провод – белый, нулевой – синий.

На фото изображен медный провод сечением 2,5 мм 2 . Данный провод используется как пример схемы подключения однофазного счётчика и не является эталонным вариантом. В любом случае, выбор сечения провода зависит от установленной мощности потребителя, и как его определить, можно прочитать в статье – Выбор сечения провода .

Идём дальше. Подключаем фазный питающий провод от вводного автомата, затем подключаем фазный провод нагрузки так, как показано на фото №5:

Далее подключаем нулевые провода. Получаем следующее:

Хорошо затягиваем болтовые зажимы всех четырех позиций. Дальше необходимо установить крышку счётчика. В крышке имеются специальные места для выреза отверстий для проводов ( см. Фото №3). Вырезаем отверстия, устанавливаем и закручиваем крышку. Конечный вариант получается следующий :

Таким образом производится подключение однофазного электрического счётчика Меркурий 201. По такой же схеме подключаются однофазные электрические счётчики и других производителей.

Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

  • документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

  • дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

  • в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

  • ну и конечно, схема однофазного счетчика найдется в интернете.

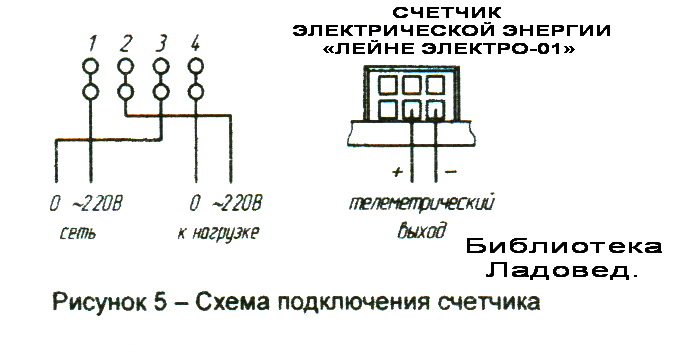

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

  • клемма №1 – ввод фазы от внешней сети (к дому или квартире)
  • клемма №2 – выход фазы (внутрь дома или квартиры)
  • клемма №3 — ввод нуля от внешней сети (к дому или квартире)
  • клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Счетчик Меркурий 201 – это современный однофазный счетчик электроэнергии. Предназначен для использования в жилом секторе для бытового учёта электрической энергии. Является самым распространенным однотарифным счетчиком.

Модельный ряд счетчиков

Счетчик электроэнергии Меркурий 201 производит компания «Инкотекс». В серии 201 существует несколько модификаций: однотарифные счетчики – Меркурий 201.2, Меркурий 201.4, Меркурий 201.5, Меркурий 201.6, Меркурий 201.22, Меркурий 201.7, а так же многотарифный счетчик – Меркурий 201.8 TLO.

Компания «Инкотекс» специализируется на разработке и производстве электронных приборов учета энергоресурсов и автоматизированной системы коммерческого учета. Поставляет на рынок более 120 моделей приборов учета, которые отличаются высокой надёжностью, функциональностью, качеством и современным дизайном.

Подключение счетчика Меркурий 201 и 230

Приборы учета электроэнергии способны точно определять объем потребленной электроэнергии и выполнять расчеты по ее оплате. В статье рассмотрим схему подключения счетчика Меркурий 201. При наличие опыта подключение по представленной ниже схеме возможно выполнить монтаж счетчика своими руками или воспользоваться услугами квалифицированных специалистов.

Технические характеристики

Приборы учета электроэнергии Меркурий 201 устанавливается в сетях, рассчитанных на 220 вольт. Подобные однотарифные устройства применяются в жилых помещениях, офисах, общественных зданиях, объектах коммерческого назначения. В современных частных домах чаще всего устанавливается трехфазный счетчик.

Счетчик Меркурий 201 завоевал широкую популярность у потребителей, благодаря своим качествам и техническим характеристикам:

  • Компактные размеры и современный дизайн, простота и легкость подсоединения к сети.
  • Эффективная система защиты, не позволяющая воровать электроэнергию.
  • Возможность установки прибора несколькими способами, в том числе и на DIN-рейку. Точно так же выполняется монтаж и подключение счетчика Меркурий 230.
  • Некоторые модели имеют разные планы, например, оборудуются модемом PLC, своевременно реагирующим на изменяющиеся состояния устройства. Основным датчиком для снятия показаний служит ток шунта.
  • Функционирует при номинальных токах 60 и 80 ампер и напряжении 220 вольт, применяется схема подключения однофазного счетчика.
  • По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Гарантийный срок электросчетчика Меркурий 201 составляет 3 года.
  • Межповерочный интервал составляет 16 лет, после чего устройство подлежит проверке специалистами электроснабжающей организации.
  • Меркурий 201 выпускаются в двух модификациях и присоединениях. Они могут быть электромеханическими, с передачей данных через вращающийся барабан и электронными, функционирующими на основе микросхем. В первом случае показания выводятся на механическое табло, а во втором – на жидкокристаллический экран.

Основным условием нормальной эксплуатации приборов учета электроэнергии является их надежное крепление в местах с надежной защитой от механических повреждений, атмосферных и других агрессивных воздействий. Прибор может эксплуатироваться в температурном диапазоне от минус 55 до плюс 40 градусов Цельсия. При высоких напряжения приборы учета подключаются с помощью трансформаторов тока.

Перед установкой необходимо проверить класс точности, указанный в паспорте. У счетчиков Меркурий 201 он равен 1. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. На пломбу наносится дата изготовления, а на корпус устройства наносится клеймо госповерки, подтверждающее соответствие всем нормативным требованиям.

Правила подключения

Перед тем как устанавливать и подключать прибор учета электрической энергии, следует внимательно изучить его технический паспорт, руководство по эксплуатации, определиться со схемой подключения. Это поможет в решении задачи, как подключить счетчик Меркурий 201.

Клеммник однофазного счетчика состоит из 4 контактов различного назначения:

  • Ввод фазы от наружной сети от проводника, расположенного на входе в жилье.
  • Выходной контакт для подключения кабеля внутренней проводки. Как правило для этого используется провод марки ШВВП.
  • Клемма нулевого проводника наружной сети.
  • Клемма выходного нулевого проводника, идущего внутрь квартиры вместе с фазой. Для трёхфазной сети предусмотрено большее количество клемм, в соответствии с количеством используемых фаз.

Все перечисленные провода рекомендуется подключать в той же последовательности. Предварительно следует изучить их маркировку и расцветку. Перед началом подключения система подачи питания должна быть обесточена. С этой целью отключаются автоматы, пробки или рубильники, установленные между главной линией и прибором учета электроэнергии. В случае отсутствия отключающих устройств, необходимо отключить саму магистральную линию в щитке на лестничной площадке. Если напряжение превышает нормативное, выполняется подключение счетчика Меркурий через трансформаторы тока.

После подключения все провода нужно аккуратно сложить под клеммной крышкой в ячейки. После этого крышка плотно прикручивается к корпусу счетчика. После этого представитель электроснабжающей организации проверяет и опломбирует устройство. Подключенное состояние подтверждается горящей красной лампочкой-индикатором.

Монтаж и подключение

Электросчётчики Меркурий 201 устанавливаются в щиток и подключаются по стандартной схеме, размещенной под крышкой, закрывающей клеммы. Более точный порядок подсоединения может быть указан в приложенной технической документации. Он может существенно отличаться, например, подключение трехфазного счетчика Меркурий 230 осуществляется совершенно по другой схеме.

Процесс подключения счетчика Меркурий достаточно простой и выполняется в несколько этапов:

  • Снимается крышка контактной группы, куда подключается входной и выходной провод. К двум контактам подключаются фазные проводники – входной и выходной, а к двум другим такие же нулевые проводники.
  • Все контактные зажимы нужно ослабить, а концы проводов зачистить от изоляции. После этого выполняется непосредственное подключение счетчика Меркурий 201 к входной сети.
  • Схема подключения эл счетчика предусматривает в первую очередь подключение фазных проводников – входного и выходного. После них присоединяются нулевые проводники. На всех контактных площадках винты нужно хорошо закрутить.
  • После всех подключений и фиксации клемм, защитная крышка устанавливается на свое место. Это касается и трехфазного счетчика Меркурий 231. Далее нужно проверить, как работает устройство. Если все подключено правильно, должен загореться светодиод красного цвета. Если этого не произошло, следует еще раз свериться со схемой, в случае необходимости обратитесь к специалисту.

Кроме подключения электросчетчика в общую цепь обязательно включаются автоматические выключатели, защищающие прибор учета электроэнергии от сетевых перенапряжений. Защитные устройства устанавливаются перед вводом линии, подающей напряжение к счетчику. Если же защиту в виде автомата установить после прибора учета, то при больших перепадах напряжения он быстро выйдет из строя. При высоких напряжениях выполняется подключение счетчика Меркурий 230 через трансформаторы тока.

Нормативная документация предусматривает установку лишь одного автомата на проводник фазы. Однако модель защитного устройства лучше использовать двухполюсную, чтобы отключался не только подающий проводник, но и нейтральный. Таким образом, все подключение вначале осуществляется к вводному автомату, а уже потом подводятся для подключения к электросчетчику.

Самое главное правило, которое должно соблюдаться при соединениях, это правильное расположение проводов, особенно, когда используется схема подключения трехфазного счетчика. Сверху автомата и счетчика подключаются входные кабели, а в нижней части – проводники, идущие к нагрузке. В будущем при ремонте или замене приборов это позволит избежать путаницы при новых подключениях.

Схема подключения и характеристики счетчика электроэнергии Меркурий 201 > Флэтора

Содержание

Установив в квартире или доме прибор, ведущий учет электрической энергии, жилец сможет отслеживать фактические затраты этого ресурса для хозяйственных нужд. В совокупности с правильным выбором тарифного плана это помогает в экономии финансов. Ниже рассмотрены особенности электроприбора Меркурий 201 схема подключения, модельный ряд, технические характеристики.

Передняя панель счетчика (модель 201.6)

Краткое описание

Счетчик электроэнергии Меркурий 201 имеет корпус из пластмассы и жидкокристаллический экран, на котором отображаются показания. Возле него указываются технические параметры. Весить аппарат может, в зависимости от модели, до 350 граммов. Конструкция обеспечивает безопасность, злоумышленник не сможет взломать устройство. Класс точности изделий – 2.0 (1.0).

Важно! На корпусе должна находиться голографическая наклейка, подтверждающая, что счетчик является фирменным.

В комплект, помимо самого устройства, входят паспорт и руководство по использованию. В документации можно посмотреть, как правильно подключить Меркурий 201. При подсоединении аппарат размещают на дин-рейке, при этом в использовании добавочных фиксаторов потребности нет. Нижняя крышка защищает контакты устройства.

Габариты прибора



Особенности конструкции счетчика «Меркурий»

Корпус устройства имеет прямоугольную форму. По критерию способа вывода информации об энергопотреблении электросчетчик Меркурий 201 выпускается в двух исполнениях: электронном (данные об использованной электроэнергии выводятся на жидкокристаллический дисплей) и электромеханическом, содержащем крутящийся барабанный блок. Справа от экрана указываются данные об эксплуатационных характеристиках. При снятии низовой крышки потребитель получает доступ к контактам входа, к которым подключаются нужные провода.

Технические характеристики

Технические характеристики электросчетчика Меркурий 201 (для наиболее распространенных модификаций) указаны в нижеприведенной таблице. Часть моделей, вроде Меркурия 201 5, отличаются заточкой под эксплуатацию, в том числе при экстремально низкой температуре воздуха (до -40 градусов).

Технические параметры

Срок службы прибора

Какие электросчетчики можно установить в своей квартире или доме

Производитель указывает, что счетчик Меркурий 201 в каждой из предлагаемых модификаций способен прослужить 30 лет. При этом предполагается, что на протяжении первых трех лет потребитель может воспользоваться гарантией и направить прибор в ремонтную мастерскую, если он окажется бракованным. В этой ситуации можно также заменить прибор на новый.

Важно! Гарантийный талон действителен только для случаев заводского брака. Если некорректная работа счетчика связана с тем, что жилец не соблюдал правила эксплуатации или неграмотно подключил электроприбор в сеть, гарантийному обслуживанию он не подлежит. В случае, если аппарат подключили не сразу после приобретения, действие талона может быть продлено на несколько недель.

Межповерочный интервал

Собираясь приобрести прибор Меркурий 201, покупатель должен проверить наличие в паспорте устройства отметки о проведении поверки на предприятии сразу после сборки. Через 16 лет после того, как изделие будет установлено (именно столько составляет межповерочный интервал, указываемый в прилагаемой документации), поверку надлежит произвести повторно. Ее проведение документируется ответственным сотрудником соответствующей записью на паспортной странице.

Расшифровка обозначений серии Меркурий 201

Пометки на приборах информируют потребителя об особенностях той или иной модели:

  • 201.2 – номинальная сила тока 5(60) А, отображение данных на жидкокристаллическом дисплее;
  • 201.22 – то же самое, плюс дополнительно прибор снабжен интерфейсом силовой сети;
  • 201.4 – ток 10(80) А, ЖК-дисплей;
  • 201.5 – номинальный ток 5(60) А, механическое устройство отчета, информирующее о потреблении электричества;
  • 201.6 – электроток 10(80) А, механическое устройство.

Первой строкой маркировки указывается наименование прибора и модели, второй – значения номинального напряжения, силы тока и частоты. На третьей строчке пишется передаточное число импульсов на киловатт*час.

Требования к счетчику

Какие бывают счетчики электроэнергии Нева?

Перед приобретением и последующим подключением Меркурия 201 нужно проверить изделие на соответствие критериям подлинности и функциональности. Сроком первичной поверки считается дата выхода прибора. В поверочной отметке в прилагаемой документации должна быть указана именно эта дата. На момент покупки с этого дня должно пройти не более двух лет (при выборе однофазной модели). Если предпочтение отдано прибору с несколькими фазами, срок уменьшается до года. Изделие должно быть снабжено пломбировочной нашлепкой, на которой выбивается дата выпуска. Без пломбы не могут быть оказаны сервисные услуги по гарантии. Помимо этого, пластиковый корпус должен быть снабжен клеймом госповерителя (оно демонстрирует соответствие продукта обозначенной категории точности) и наклейкой-голограммой, подтверждающей, что изделие не является поддельным.

Разновидности данного счётчика

Вышел из строя электрический счетчик

Модельный ряд этих электроприборов включает в себя несколько вариантов, отчасти различающихся устройством и условиями эксплуатации.

201.1

Это электромеханический прибор, вывод данных об использованной энергии у которого осуществляется посредством крутящегося колеса с отметками. Основное рабочее значение силы тока – 5 А. Предел – 60 А.

201.2

Параметры тока у него такие же, как у предыдущей модели, но сам механизм отличается – информация выводится на жидкокристаллический дисплей. Выпускается вариант 201.22, отличающийся показателями активной мощности (1,5(15) против 2(10)), а также наличием PLC-модема.

201.3

Он отличается от вышеописанных моделей более высоким рабочим значением тока: оно составляет 10 А. Увеличился и предельный показатель – теперь он равен 8 А. Результаты использования энергии отражает электромеханическая конструкция с колесиком.

201.4

Токовые параметры такие, как и у 201.3, но вместо механизма с колесом данные пользователю репрезентирует ЖКИ-окошко.

201.5

Во многом он похож на самое раннее устройство 201.1: тот же механический способ отображения информации, такие же токовые значения – 5 и 60 А, соответственно. От других изделий он отличается значительно меньшим значением импульсов на киловатт*час: оно равно 3200, а не 6400, как у большинства моделей. Еще одно отличие – этот счетчик пригоден к эксплуатации не только при высоких температурах (до +55 градусов), как предыдущие, но и при очень низких: выдерживает сорокаградусные морозы, тогда как для других моделей предел составляет -20 градусов.

201.6

Отличается от своего предшественника более высокими значениями электротока – 10 и 80 А.

Подключение счетчика «Меркурий 201»

Практикуются 2 метода подключения счетчика Меркурий 201. Они отличаются позицией прибора по отношению к автоматическому выключателю, ток от которого направляется в электросеть. Нормы ПЭУ указывают, что подключать устройство надо после выключателя. Но такая установка не всегда разрешается компаниями, занимающимися сбытом электроэнергии. Они позволяют это только в том случае, если можно произвести пломбирование автомата. При отсутствии такой возможности электросчетчик ставят перед автоматом и подсоединяют к нему кабель ввода. Перед проведением такой процедуры нужно обратиться в товарищество собственников жилья и попросить выключить электроток на линии, на которой ведутся работы.

Схема подсоединения в сеть 220 В

Важно! Прямое подключение применяют не только для однофазных приборов, но и для многофазных (таких, как Меркурий 230), но лишь в случае, если суммарный показатель нагрузки не превышает 60 кВт. Если он больше, применяют конфигурацию с понижающим трансформатором.

Работы при непосредственном подключении проводят в следующей последовательности:

  • откручивают винты, удерживающие крышу клеммника;
  • счищают на концах подсоединяемых проводков 8-10 мм изоляции;
  • соединяют их с соответствующими клеммами;
  • закручивают винтики;
  • снимают в крышке заглушки (в эти дырки протягиваются провода) и ставят ее на место;
  • инспектор пломбирует счетчик;
  • теперь на линию подают ток, при правильном монтаже на передней панели будет гореть лампа.

В целом, счетчик отличается простотой подключения, но при его приобретении нужно проверить соответствие всем требуемым параметрам. Линейка 201 включает изделия для показателей рабочего тока 5 и 10 А.

Видео

Схемы подключения квартирных электросчетчиков



Схема подключения электрического счетчика

Электросчётчики должны устанавливаться в соответствии с техническими условиями (ТУ), выданными Вашей энергоснабжающей организацией. Для квартир в Самаре это, как правило ЗАО «Самарагорэнергосбыт». (Основные правила от Самарагорэнергосбыт)
Во время допуска прибора учёта к работе (опломбировка), контролёр проверяет выполнение техусловий, а так же правильность подключения электросчётчика.


Ниже приведёны различные схемы подключения электрических счётчиков:

Схема подключения однофазного электросчётчика принципиальная, этажный электрощит.





Подключение однофазного электросчётчика в этажном электрощите



Примечание:

Вместо пакетного выключателя в этажном электрощите может быть установлен двухполюсный автомат или выключатель нагрузки.

Схемы подключения индукционного и электронного счетчиков не отличаются..





Подключение однофазного электросчётчика в квартирном электрощите.





Схема подключения однофазного электросчётчика монтажная, квартирный электрощит



Примечание:
В современных квартирах всё чаще используются УЗО, но его может и не быть. (УЗО — устройство защитного отключения, применяется для защиты людей от поражения током, а так же предотвращения пожаров из за утечек токов в электропроводке и электропотребителей. )
На схеме подключен однофазный однотарифный счетчик Меркурий 201





См. наши ЦЕНЫ на замену электросчётчиков в Самаре!











Как устроен электрощит этажный, обучающее видео





Статьи про счётчики электроэнергии





Наши услуги





Краткий перечень наших услуг





Как мы работаем:



Монтаж электропроводки «под ключ»

— Расчёт стоимости работ и материалов — бесплатно.
— Цена не меняется в процессе выполнения работ.
— Предоплат — нет! Расчёт после сдачи работ.
— Закупка и доставка материалов по оптовым ценам.
— мастера с опытом более 10 лет.
— Гарантия на работы до 36 месяцев!

Ремонт и диагностика электрики:

— Возможен срочный вызов
— С собой в наличии необходимые инструменты, приборы, и расходники.

— Предоплат — нет! Оплата — после сдачи работ.

— Решим проблему даже если никто не смог, опыт более 10лет!

— Гарантия на работы до 12 месяцев!




Не откладывайте решение проблем — ЗВОНИТЕ!

Заказать услуги можно по телефону:
8-927-205-92-92

(будни с 8:00 до 21:00)



Есть вопросы? напишите нам:



Меркурий 201 соединение.

Однофазная цепь

В данной статье рассматривается визуальная схема подключения счетчика с фото. При этом не рассматриваются точки крепления счетчика и место его установки, рассматривается вопрос схемы подключения счетчика. Не забывайте, что перед началом работ необходимо снять напряжение с места проведения электромонтажных работ.

При подключении однофазного счетчика сечение провода необходимо рассчитывать на номинальный ток этого счетчика, как выбрать сечение провода подробно описано в статье -.

Однофазный счетчик Меркурий 201 представлен на фото № 1.

Фото № 1. Счетчик однофазный Меркурий 201

Схема подключения счетчика указана на обратной стороне крышки счетчика, которая изображена на фото № 2.

Фото №2. Схема подключения однофазного счетчика Меркурий 201.

Спускаемся. Первым делом снимаем крышку прилавка, см. Фото № 3.

Фото №3

Видим четыре позиции для подключения проводов.

Первое положение необходимо для подключения провода питания фазы от входного автоматического выключателя. Второе положение необходимо для подключения фазного провода нагрузки, он идет к потребителям электроэнергии. Третье положение необходимо для подключения нейтрального провода от ввода машины. Четвертое положение необходимо для подключения нулевого провода нагрузки, он идет к потребителям.

Фото №4

Снимаем изоляцию с провода примерно на 2,3 см. Обратите внимание, что необходимо удалить достаточную изоляцию с вставленного провода в положении, необходимо, чтобы изоляция не мешала скручиванию зажимов проводов, в противном случае может возникнуть плохой контакт, а также случай плавления изоляции. Обратите внимание на это замечание, это частая ошибка начинающих электриков. Вставьте провод на место до упора. Фазовый провод белый, нейтральный провод синий.

На фото показан медный провод сечением 2,5 мм 2. Этот провод используется в качестве примера схемы подключения однофазного счетчика и не является эталонным вариантом. В любом случае выбор сечения провода зависит от установленной мощности потребителя, а как ее определить можно прочитать в статье -.

Фото № 5

Фото 6

Хорошо затяните болтовые зажимы во всех четырех положениях.Далее необходимо установить крышку счетчика. В крышке есть специальные места для вырезания отверстий под провода (см. Фото № 3). Вырежьте отверстия, установите и закрутите крышку. Окончательная версия выглядит следующим образом:

Фото № 7

Таким образом подключается однофазный электросчетчик Меркурий 201. Аналогичным образом подключаются однофазные электросчетчики других производителей.

Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается самым распространенным прибором учета электроэнергии.Счетчики этой марки пришли на смену старым моделям, оснащенным вращающимися дисками.

Сегодня мы расскажем, что такое счетчик этой марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика Меркурий 201 и прочитаете отзывы покупателей.

Электросчетчик «Меркурий»: краткое описание

Подключение счетчика Меркурий 201 можно произвести самостоятельно, если изучить особенности этого прибора и инструкцию к нему.

Электросчетчики «Меркурий» производятся в России с 2001 года. на мощностях компании Инкотекс, которая занимается производством электросчетчиков от простых однофазных для бытовых нужд до сложных трехфазных счетчиков.

Счетчик Меркурий 201 имеет несколько модификаций, от 201,1 до 201,8.

Также устройство делится на серии в зависимости от таких параметров как:

  • допустимый рабочий ток;
  • метод отражения данных о потреблении электроэнергии.

Конструктивные особенности счетчика «Меркурий»

Все модификации электросчетчика Меркурий 201 имеют следующую конструкцию:

Нижняя часть корпуса имеет съемную конструкцию и служит защитой контактов. Когда вы его снимаете, вы получаете доступ к входным электрическим контактам. Подключение к ним проводки осуществляется винтовым соединением.

Чтобы закрепить счетчик на стене или другой поверхности, нужно закрепить его на специальной DIN-рейке, которой сейчас оснащены практически все приборы учета.

В зависимости от модификации, счетчики данной серии бывают:

  • электромеханические, в которых механический барабан выполняет роль считывающего устройства;
  • электронный, где результаты учета электроэнергии отображаются на ЖКИ.

Счетчик этой марки оборудован специальной защитой от кражи электроэнергии благодаря обратной полярности. Также он имеет такие характеристики, как:

  • допустимая температура окружающей среды для работы прибора от -20 до 55 градусов тепла;
  • производитель предоставляет трехлетнюю гарантию на продукцию;
  • Максимальный срок службы счетчика после подключения 30 лет;
  • Межповерочный интервал около 15 лет.

Каким требованиям должен соответствовать счетчик?

При покупке электросчетчика Меркурий серии 201 необходимо убедиться, что он соответствует требованиям , которые указаны в документах производителя:

  • первого или второго класса точности, то есть допустимой погрешности. измерений 1-2%;
  • должна быть указана дата изготовления и осмотра прибора в производстве;
  • проверить, что номер значения счетчика внесен в Государственный реестр средств измерений;
  • чек на наличие гарантийной пломбы;
  • убедитесь, что на товаре есть тестер клея с датой проверки и голограммой-защитой от подделки.

Подключение счетчика Меркурий 201

Перед установкой и подключением прибора необходимо внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой подключения.

Клеммная колодка однофазная включает следующие входные контакты:

  • контакт для ввода фазы из внешней сети в помещение, сетевой провод подводится от электросетевого предприятия;
  • контакт для вывода фазы внутри помещения, используется кабель типа ШВВП;
  • терминал для подключения нуля из внешней сети в комнату;
  • клемма нулевого выхода для нагрузки внутрь.

Электромонтаж также выполняется в указанном порядке.

Помните, что перед подключением нужно отключить систему:

  • выключить аппарат;
  • пробки;
  • автоматический выключатель;
  • линия питания, если входной кабель входит в счетчик.

Подключенные провода необходимо аккуратно уложить с помощью перфорированных ячеек на крышке клеммной коробки. Крышку необходимо прикрутить к корпусу до упора.

Затем еще раз проверьте электрическую схему и установите крышку. Вызвать представителя управляющей электротехнической компании для проведения процедуры заполнения счетчика через специальное отверстие. Когда устройство подключено к электричеству, на нем загорается индикатор в виде красной лампочки.

Электросчетчик «Меркурий 201» — это современный прибор для коммерческого учета активной электроэнергии в цепи переменного тока. Такие устройства выпускает производитель Incotex. В серии 201 есть несколько модификаций (например, 201.3 или 201.5), которые имеют свои собственные спецификации. Это разделение осуществляется за счет допустимого рабочего тока и способа отображения данных о потреблении электроэнергии. Данное устройство может использоваться как самостоятельно, так и совместно с автоматическими измерительными и информационными системами учета электроэнергии. Ниже мы рассмотрим технические характеристики Меркурия 201 и схему подключения этого счетчика.

Особенности конструкции

Конструктивно счетчик Меркурий 201 любой серии имеет одинаковый корпус.Это прямоугольный пластиковый корпус. Такой счетчик безвинтовой, благодаря чему максимально защищен от взлома, к тому же механизм достаточно герметичный.

На переднем плане (на передней панели) расположен жидкокристаллический (LCD) дисплей, на котором отображается необходимая информация по расчету электроэнергии. Рядом с ЖК-дисплеем (справа) указаны основные технические характеристики.

Размеры конструкции компактны и удобны и составляют: 105 * 105 * 65 мм, где 105 — ширина и высота устройства, а 65 — его глубина. В среднем вес устройства колеблется от 250 до 350 грамм в зависимости от серии. Благодаря такому размеру и весу механизм можно прикрепить к поверхности без доработки дополнительных креплений. К стене (или любой другой поверхности по выбору потребителя) прилавок крепится.

В механизме снята нижняя панель. Его цель — защитить контакты устройства. То есть, если его снять, откроется доступ к входным электрическим контактам устройства.Подключение к таким контактам осуществляется при помощи винтового соединения, как показано на фото ниже:

Некоторые основные технические характеристики делают использование счетчика более удобным. Например, класс точности имеет технологический запас, а благодаря использованию в цепи шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже показаны габаритные размеры (чертеж) устройства Mercury 201.

Основные и дополнительные характеристики

Перед тем, как приступить к изучению технических характеристик прибора, следует отметить, что счетчик имеет специальную защиту от кражи электрической энергии посредством смены полярности. То есть, если изменить фазу на ноль, то счетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика «Меркурий 201» различаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и другие параметры приведены в таблице ниже:

Помимо основных значений, счетчик также имеет дополнительные технические характеристики (такие как диапазон температур, условия эксплуатации, гарантийный срок и срок службы).Они перечислены в таблице ниже:

Основное отличие приборов заключается в том, что в некоторых моделях отображение потребляемой электроэнергии отображается на жидкокристаллических дисплеях (индикаторах), а в некоторых моделях присутствует механический счетный блок.

Также в некоторых моделях есть PLC — модем, с помощью которого можно записывать все изменения в устройствах.

Счетчик электроэнергии Меркурий 201 стал пользоваться большой популярностью у жителей частных домов и квартир. Причина тому не только в технических характеристиках, но и в доступной цене. Благодаря точности измерений и доступной цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже представлен обзор этой модели счетчика:

Электросхема

Счетчик ртуть 201 подключен к источнику питания, как и все аналогичные конструкции для учета электроэнергии. Только при подключении главное — правильный выбор проводника для ввода и вывода.Входной провод определяется автоматически — он будет таким, каким его определили производитель и организация энергоснабжения. Любой провод (например,

Здравствуйте уважаемые читатели, сегодня у нас актуальная тема — электросчетчик Меркурий 201. Это однофазный односкоростной счетчик. Он очень распространен в отечественном сегменте, так как привлекает невысокой ценой.


Длина считывающего механизма составляет 6 знаков. Разновидности этого счетчика следующие: 201.2,4,5,6,22 и последние новинки 201.7,8 — это многотарифная версия счетчика. Класс точности прибора соответствует ГОСТу — 1. Межповерочный интервал электросчетчика составляет 16 лет. Срок службы устройства 30 лет. Производитель дает гарантию на данную модель счетчика — 3 года.

Считывание на механическом механизме считывания (однократная)


Однотарифные модели счетчиков с механическими или электронными дисплеями:
201.2; 201,4; 201,5; 201,6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурия 201 этих моделей достаточно переписать все числа, стоящие перед десятичным знаком или перед разрядом, отмеченным рамкой, число после точки — доли киловатт / час;

На всех моделях Mercury 201 стоит запятая или выделение цифр рамкой, так что трудностей возникнуть не должно. На счетчиках, где установлен электронный механизм считывания, вместо запятой отображается точка.

Чтение на электронном механизме считывания (многотарифный) 201.8 TLO

201.8 TLO относится к многотарифной разновидности Mercury 201. Это многотарифный счетчик для учета электроэнергии согласно дневному / ночному плану, даже если более 2 тарифов — пиковые, полупиковые.

Данный счетчик имеет автоматический режим вывода информации на табло с небольшим интервалом в 4 секунды.
Какая информация будет отображаться, настраивается через конфигуратор программы при программировании счетчика.Если циклический дисплей не выключен, информация на дисплее изменится; если он отключен, мы увидим показания по текущему тарифу.

Мощность и потребление светодиодных ламп

Для снятия показаний со счетчика нам потребуются следующие показатели:
Общее количество киловатт / час по всем тарифам (при оплате по единому тарифному плану)
Количество киловатт по тарифу 1
Количество киловатт по тарифу 2

Для этого подождите, пока на дисплее не появится числовое значение со значком [Тариф 1] в верхнем левом углу и [кВтч] в правом нижнем углу.Это текущее значение общего энергопотребления по тарифу 1. Пишем число слева направо до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого подождите, пока счетчик циклически не отобразит числовое значение со значком [Тариф 2] в верхнем левом углу и [кВтч] в правом нижнем углу. угол. Записываем это значение.

Для расчета общей суммы к оплате
1) Количество киловатт по ставке 1 умножается на цену за 1 киловатт / час согласно вашему тарифу.
2) Количество киловатт по тарифу 2 умножается на цену за 1 киловатт / час по тарифу 2
3) Сложите полученные значения.

Чтобы рассчитать количество киловатт, которое вы намотали за последний (текущий месяц), вам нужно вычесть показания счетчика из текущих ставок по тем же ставкам, которые были месяц назад, а затем перейти к расчету суммы к оплате. за 3 шага, как показано выше.

Если вы платите по единому тарифному плану, то нужно только переписать значение суммарного потребления киловатт для всех тарифов.Для этого дождитесь появления на дисплее числа со значками [Тариф 1 2 3 4] [кВтч]

Счетчик электроэнергии «Меркурий-201» на сегодняшний день является самым популярным счетчиком в нашей стране. Счетчики этой модели успешно заменяют старые модели с наличием закручивающего диска.

В этой статье мы расскажем о том, какими особенностями и характеристиками обладает этот счетчик, а также о том, как он подключается.

Характеристики и характеристики счетчика

Данные приборы учета производятся отечественной компанией Incotex с 2001 года.Данный производитель зарекомендовал себя как высококлассный производитель однофазных счетчиков для бытовых нужд, а также сложных трехфазных конструкций.

Имеется несколько модификаций данного устройства с 201.1 по 201.8. А также все блоки из этой серии можно разделить на типы в зависимости от допустимого рабочего тока и способа отображения информации о потреблении электроэнергии.

Счетчик Меркурий 201 представляет собой прямоугольный пластиковый корпус с ЖК-дисплеем на передней панели устройства с информацией о потреблении энергии.Справа находится техническая информация в виде таблицы. Корпус устройства имеет компактные размеры.

Нижняя часть корпуса счетчика снята и обеспечивает доступ к контактам прибора. Все провода соединены винтовым соединением. Чтобы закрепить счетчик на вертикальной поверхности, необходимо использовать DIN — рейку, которой оснащены практически все современные приборы учета.

В зависимости от комплектации, эти счетчики бывают электромеханическими, где специальный барабан является счетным устройством, или электронными, где отображаются все показания.

Благодаря изменению полярности все счетчики этой серии защищены от кражи электроэнергии. Также он имеет следующие характеристики:

  1. Определенные показатели рабочей температуры, которые находятся в интервале от -20 до +55 градусов.
  2. Гарантия на товар 3 года со дня покупки.
  3. Максимальный срок службы счетчика, который составляет 30 лет после установки.
  4. Межповерочный интервал — 15 лет.

Требования к счетчику

Перед покупкой электросчетчика необходимо проверить, соответствует ли он всем необходимым требованиям.Сюда входит наличие класса точности, обычно у электросчетчиков это первый или второй класс, допускающие погрешность измерений 1-2%.

Также стоит заранее проверить, указана ли дата изготовления и поверки счетчика. Обязательно уточняйте номер на наличие в базе Госреестра средств измерений и гарантийной пломбы на самом приборе. А еще стоит убедиться в наличии клейма свидетеля и защитной голограммы.

Подключение счетчика

Перед установкой счетчика согласовываются следующие детали с энергоснабжающей организацией:

  • Место установки. Обычно это делают вне квартиры или дома, но установку можно произвести и внутри.
  • Модель установленного счетчика. Здесь вам понадобятся технические документы, которые вы получите при покупке.
  • Проверка качества электрического подключения и электрических схем.

Перед подключением счетчика необходимо внимательно изучить технический паспорт на изделие, а также уточнить схему подключения.Если мастер не уверен в своих силах, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов, как подключить счетчик Меркурий-201, но на самом деле особых сложностей в этом процессе нет.

Однофазное устройство предназначено для включения следующих входных контактов:

  1. Контакт для ввода фазы в помещение из внешней сети. Провод получен от предприятия — поставщика электроэнергии.
  2. Кабель ШВВП предназначен для фазового выхода в подключаемое помещение.
  3. Терминал подключения нуля из общей сети.
  4. Нулевой выходной терминал для нагрузки внутрь.

Все провода подключаются в указанной последовательности.

Важно! Перед началом работы система обесточивается. Для этого выключите выключатель, автомат, вилки и сам кабель, если он попадает в счетчик.

Подключенные провода аккуратно уложены на крышке клемм с помощью перфорированных ячеек.Сама крышка крепится к корпусу максимально плотно.

После этого необходимо еще раз убедиться в соблюдении схемы подключения и вызвать представителя электрической компании, который проведет поверку и установит соответствующую пломбу на счетчик.

Важно! Если на счетчике горит красная лампочка, это означает, что он подключен к электрической сети.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Тенденции в батареях для кардиостимуляторов

Abstract

Батареи, используемые в имплантируемых кардиостимуляторах, представляют собой уникальные проблемы для их разработчиков и производителей с точки зрения высокого уровня безопасности и надежности.Кроме того, батареи должны быть долговечными, чтобы избежать частой замены. Технологические достижения в области отведений / электродов снизили потребность в энергии на два порядка. Достижения в области микроэлектроники резко сокращают потребление внутреннего тока, одновременно уменьшая размер и повышая функциональность, надежность и долговечность. Сообщается, что ежегодно во всем мире имплантируется около 600 000 кардиостимуляторов, а общее количество людей с различными типами имплантированных кардиостимуляторов уже превысило 3 миллиона.Кардиостимулятор использует половину заряда аккумулятора для сердечной стимуляции, а другую половину — для выполнения домашних задач, таких как мониторинг и регистрация данных. В первом имплантированном кардиостимуляторе использовалась никель-кадмиевая аккумуляторная батарея, позже была разработана и использована цинк-ртутная батарея, срок службы которой прослужил более 2 лет. Литий-йодная батарея, изобретенная и использованная Уилсоном Грейтбэтчем и его командой в 1972 году, оказала реальное влияние на имплантируемые кардиостимуляторы. Этой батареи хватает примерно на 10 лет, и она даже сегодня является источником питания для многих производителей кардиостимуляторов.В этой статье кратко рассматриваются различные разработки в области аккумуляторных технологий с момента появления кардиостимуляторов и представлена ​​альтернатива йодно-литиевой батарее в ближайшем будущем.

Введение

Кардиостимулятор

Электрокардиостимулятор подает электрический импульс нужной интенсивности в нужное место, чтобы стимулировать сердце с желаемой частотой. Кардиостимулятор состоит из генератора импульсов и системы отведений. В генераторе импульсов находятся электрические компоненты, отвечающие за генерацию импульса (через выходные цепи) в нужное время (через схемы синхронизации и управления) на основе событий, обнаруженных (через цепи считывания).Он также содержит источник питания (аккумулятор) и может включать в себя другие элементы, такие как телеметрия для тестирования и программирования, а также память (ПЗУ или ОЗУ) для хранения данных в диагностических целях [1].

Импульсы передаются к сердцу с помощью провода, который присоединяется к генератору импульсов через соединительный блок. Отведение бывает униполярным или биполярным; униполярный вывод содержит одну изолированную катушку, тогда как биполярный вывод содержит две катушки, разделенные внутренней изоляцией. Наружная изоляция защищает свинец от окружающей среды.Наконечник электрода, содержащий электрод, имплантируется во внутреннюю эндокардиальную поверхность сердца, фактическое расположение зависит от типа кардиостимулятора. Электрокардиостимулятор обычно имплантируется в грудную область, а провод проходит через правую подключичную вену к внутренней поверхности сердца. Кардиостимулятор программируется с помощью программатора, компьютера со специальным пользовательским интерфейсом для ввода и отображения данных и специального программного обеспечения для связи с кардиостимулятором.Головка телеметрии размещается над местом расположения кардиостимулятора; информация от программатора к кардиостимулятору и обратно передается посредством телеметрии.

Корпус генератора импульсов служит в качестве корпуса для аккумулятора и всех других электронных и электрических цепей. Блок разъемов из полиуретана (в более ранних моделях для изготовления блока разъемов использовалось стекло) расположен в верхней части кардиостимулятора. Он служит для прикрепления кардиостимулятора к проводам для кардиостимуляторов.Корпус современного генератора импульсов сделан из титана, металла, который в десять раз прочнее стали, но намного легче. Титан и два его сплава, ниобий и тантал, биосовместимы, они демонстрируют физические и механические свойства, превосходящие многие другие металлы. Модуль упругости (мера жесткости) титана и его сплавов находится в диапазоне 100–120 ГПа. Исключительная устойчивость к коррозии и долговечность делают титан и его сплавы идеальными материалами для герметичных корпусов генераторов импульсов для кардиостимуляторов.

Титан заменил керамику и эпоксидную смолу силиконовой резиной, которые в прошлом использовались для герметизации некоторых кардиостимуляторов. Для сборки генератора импульсов гибридные схемы и аккумулятор помещаются в титановый корпус (ASTM Grade 1) в специально спроектированном чистом помещении, в котором отсутствует статический заряд (менее 1% влажности) и нет пыли. После того, как гибридные схемы и аккумулятор помещены в кожух, кожух закрывается с помощью мощного лазерного луча. Этот лазерный луч обеспечивает герметичное уплотнение генератора импульсов, что означает, что устройство является воздухонепроницаемым и непроницаемым для жидкостей.После сварки прикрепляется верхняя часть или коллектор кардиостимулятора, и все устройство покрывается тонким слоем пластика (эпоксидной пластмассы). Это пластиковое покрытие дополнительно герметизирует кардиостимулятор.

Кожуху придают эллиптическую форму, и типичная диаграмма кардиостимулятора показана на рис. Этот переход на титан позволил пациентам безопасно пользоваться такими приборами, как микроволновые печи, поскольку титан помогает защитить внутренние компоненты и уменьшить внешние электромагнитные помехи.Кроме того, титановый корпус защищает от космического излучения с уровня земли.

Типовая схема кардиостимулятора

Батареи для кардиостимуляторов

В 1958 году Аке Сеннинг, торакальный хирург из Каролинской больницы в Стокгольме, имплантировал миокардиальные электроды и генератор импульсов с перезаряжаемой никель-кадмиевой батареей 40-летнему ребенку. пациент. Сеннинг и его партнер, Руне Элмквист, инженер шведской фирмы Elema Schonander, разработали и испытали этот кардиостимулятор в период с 1956 по 1958 год [2].Генератор импульсов вышел из строя в течение нескольких часов; преемник просуществовал около 6 недель. История имплантируемого кардиостимулятора прослеживается с момента его создания в 1951 году, через его разработку и испытания в 1958 году, до его успешной имплантации 10 пациентам в 1960 году и до его коммерческой реализации [3]. С тех пор использование имплантированных кардиостимуляторов постоянно увеличивается. Батарея занимает большую часть генератора импульсов по весу, объему и размеру. Важнейшим фактором для батареи кардиостимулятора является ее надежность.В отличие от многих потребительских товаров, батареи в имплантируемых устройствах не подлежат замене. Они жестко подключаются во время производства до того, как устройство будет герметично закрыто. С этого момента ожидается, что батарея будет питать устройство во время окончательного тестирования на заводе, в течение срока годности и в течение всего срока службы устройства, пока оно будет имплантировано. Как правило, источник питания имплантируемого устройства является единственным компонентом, который имеет известный прогнозируемый срок службы, который, в свою очередь, определяет срок службы самого имплантированного устройства.

Действительно захватывающе видеть широту и видение первых исследователей имплантируемых источников энергии [1] в почти отчаянных поисках источника питания, который позволил бы кардиостимулятору прослужить столько, сколько ожидаемый срок жизни среднего пациента. . В этой статье представлена ​​краткая история и обзор различных типов батарей, используемых в кардиостимуляторах с самого начала. Плавный переход от цинк-ртутных ядерных батарей к литий-йодным батареям представлен вместе с информацией о продукте, полученной от производителей.В этой статье подчеркиваются технические преимущества литий-йодной батареи с точки зрения ее долговечности, отсутствия газообразования, адаптируемых форм и размеров, коррозионной стойкости, минимального веса, отличных характеристик стока тока, подходящих для кардиостимуляторов. Также представлено будущее батарей для кардиостимуляторов с точки зрения альтернативы литий-йодной батарее.

Электрохимические источники энергии

Нам нужно вырабатывать электроэнергию из другого источника энергии.Химическая энергия является наиболее практичным источником и обычно используется одним из двух возможных способов. Топливо можно сжигать в тепловом двигателе или использовать топливные элементы. Топливные элементы не имеют движущихся частей и не требуют механической энергии для выработки электроэнергии. Химическая энергия также может храниться в двух типах электрохимических источников энергии: первичных элементах или батареях и вторичных элементах или батареях. Первичные элементы используются один раз, а затем выбрасываются, тогда как вторичные элементы можно разряжать и перезаряжать много раз.Теоретически многие электрохимические реакции обратимы. На практике только несколько систем являются стоящими и безопасными. В целом электрохимические источники энергии развивались эволюционным путем.

Параметры производительности аккумулятора

Определения некоторых важных частей аккумулятора и его рабочих параметров, таких как напряжение, рабочий цикл, температура, срок годности, срок службы, безопасность и надежность, внутреннее сопротивление, удельная энергия (ватт-часов / кг), удельная мощность (ватт / кг) и др. хорошо известны [4].Хорошая конструкция батареи — это компромисс между различными параметрами производительности для удовлетворения требований конкретного приложения. Критическими факторами при выборе технологии батарей для кардиостимуляторов являются: минимальное и максимальное напряжение, начальный, средний и максимальный ток разряда, непрерывная или прерывистая работа (размер и продолжительность импульсов тока), длительный срок хранения и срок службы, высокая удельная энергия и удельная мощность. , ударные и хорошие характеристики в различных условиях (температуры, рабочие циклы и т. д.). Конструкция батарей для кардиостимуляторов создает особые проблемы при разработке биосовместимых материалов, коррозии и герметизации, легкости и плоского типа, высокой надежности, точных прогнозов окончания срока службы батарей и т. Д.

Ранние разработки

Никель-кадмиевые аккумуляторные батареи (вторичные батареи) были использованы в начале (в 1958 г.) имплантатов кардиостимуляторов у людей. Они индуктивно перезаряжались за счет передачи энергии на имплантированный приемник. Напряжение на ячейке составляло 1.25 В и емкость 190 мАч. Основные проблемы были двоякими: первая заключалась в очень коротком сроке службы, а вторая заключалась в том, что ответственность за подзарядку возлагалась на пациентов, что не является хорошей медицинской практикой. Было хорошо известно, что первичные или неперезаряжаемые батареи продлят срок службы по сравнению с вторичными батареями. Некоторые перезаряжаемые кардиостимуляторы все еще используются, но больше не продаются.

Некоторые из первых генераторов импульсов, построенные в основном из дискретных компонентов, питались от последовательно соединенных ртутно-цинковых батарей [5].От трех до шести ячеек последовательно обеспечивали 4-8 В. Они широко использовались в то время (около 1960-х годов). Такие ртутно-цинковые батареи были залиты эпоксидной смолой, которая была пористой для разряда батареи и позволяла выделять водород, что требовало вентиляции и, следовательно, не могло быть герметично закрыто. Это приводило к утечке жидкости в кардиостимулятор, что иногда приводило к короткому замыканию и преждевременному выходу из строя. Характеристика спада напряжения на клеммах ртутно-цинковой батареи такова, что нормальный разряд батареи приводит к небольшому изменению напряжения на клеммах до конца срока службы батареи.Это затрудняет предвидение неудачи [6]. Эта батарея была улучшена по своей конструкции, и все же срок ее службы составлял всего около двух лет с резким падением напряжения по мере того, как они разряжались. Ни одно устройство этого типа в настоящее время не используется [7].

Биологические батареи (которые используют энергию изнутри человеческого тела) были безуспешно испытаны1 для практического использования в кардиостимуляторах.

Ядерные батареи успешно прошли испытания в течение некоторого времени. В практических ядерных батареях используется плутоний ( 238 Pu).Его период полураспада составляет 87 лет, поэтому производительность снижается только на 11% за 10 лет [1,7]. Однако он очень токсичен и 1 мкг в кровотоке может быть смертельным. В ранних кардиостимуляторах использовался металлический плутоний, а в более поздних — керамический оксид плутония. Плутоний испускает альфа-частицы, которые ударяются о контейнер и выделяют тепло. Термобатареи из разнородного теллурида висмута, легированного p или n, генерируют электричество для схем кардиостимулятора. Хотя эти ядерные источники энергии имели очень долгий срок службы, они были большими и создавали проблемы при перемещении между государствами и странами из-за наличия в них радиоактивного топлива.Они также должны быть удалены в момент смерти и возвращены для надлежащей утилизации. Ядерные кардиостимуляторы больше не продаются [7], но все еще используется небольшое количество имплантированных ядерных устройств. Ядерные источники энергии устарели с развитием литиевых батарей.

Литиевые батареи

Литий имеет самую высокую удельную энергию из всех, но производство практичных батарей стало возможным только с середины 1970-х годов. Поскольку литий бурно реагирует с водой, необходимо использовать неводные электролиты.Органические растворители, такие как ацетонитрил и пропиленкарбонат, плюс неорганические растворители, такие как тионилхлорид (SOCl2), являются типичными, с совместимым растворенным веществом для обеспечения проводимости. В качестве активного катодного материала используется множество различных материалов, таких как ди-сера, тионилхлорид, диоксид марганца и монофторид углерода.

Введение

Введение литий-йодной батареи в 1975 году значительно увеличило срок службы батареи кардиостимулятора (более 10 лет для некоторых моделей) и заменило ртутно-цинковую батарею.Литиевые первичные батареи используются в кардиостимуляторах, поскольку они отвечают требованиям длительного срока службы, низкого тока утечки и характеристик напряжения. Срок годности первичных литиевых элементов обычно эквивалентен 10% -ной потере емкости за пять лет [1]. Это сопоставимо с аналогичными потерями для щелочных элементов всего за один год. Длительный срок хранения литиевых батарей объясняется тем, что поверхность металлического лития пассивируется в результате реакции с электролитом. Все литиевые системы считаются термодинамически нестабильными, но кинетически стабильными.Они не производят газа и, следовательно, могут быть герметично закрыты. Кроме того, характеристика спада напряжения на клеммах хорошо себя ведет, спадая достаточно медленно, чтобы можно было ожидать окончания срока службы батареи (EOL) в ходе плановых последующих действий.

Литиевые батареи подразделяются на элементы с жидким катодом, элементы с твердым катодом и элементы с твердым электролитом.

Системы с жидким катодом , Li / SO2, Li / SOCl2 и Li / SO2Cl2, плюс их производные, способны к более высокой скорости разряда, чем системы с твердым катодом, такие как Li / MnO2 и Li / CFX.Они не подходят для применения в имплантированных кардиостимуляторах. Однако литиевые батареи из диоксида серы используются в автоматических внешних дефибрилляторах (АВД), которые могут восстанавливать нормальный сердечный ритм у жертв внезапной остановки сердца. Solid Cathode В литиевых элементах используются твердые катодные материалы, такие как MnO2, CuO, V2O5 и монофторид углерода (CF) n. Их преимущество заключается в том, что они не находятся под давлением, хотя они не могут разряжаться так быстро, как ячейки с жидким катодом. Они доступны в кнопочной и цилиндрической формах.Около 80% (по количеству) всех используемых литиевых батарей относятся к типу Li / MnO2. Плотность энергии аналогична плотности энергии у элементов Li / SO2 при медленном разряде, а их медленная характеристика саморазряда делает их пригодными для резервного копирования памяти, часов, калькуляторов, фотоаппаратов, мин, боеприпасов и т. Д. проблема с твердыми катодными ячейками.

Ячейки с твердым катодом не поддерживают такие высокие токи, как токи с жидким катодом. Это связано с тем, что жидкий катод подвергается разряду на поверхности электрода (который содержит углерод с большой площадью поверхности, закрепленный на металлической сетке), где осаждаются продукты разряда.Напротив, разряд на твердом катоде включает диффузию ионов лития в объем катода, что является более медленным процессом.

Непрерывная работа ячеек с жидким и твердым катодом выше 2 А приведет к значительному повышению температуры элемента, поэтому это необходимо учитывать для конкретного применения батареи, так как повышение температуры имеет большее значение для Li / SO2 высокого давления. клетки. Возможные опасности, такие как взрывы, связанные с литиевыми батареями с жидким и твердым катодом, по-прежнему вызывают беспокойство с точки зрения абсолютной безопасности, и все еще продолжается множество исследований, чтобы установить правила и положения о том, как их следует утилизировать в конце их срока службы.

Литиевые элементы с твердым электролитом: Некоторые твердые вещества, такие как иодид лития, являются электронными изоляторами, но достаточно хорошими ионными проводниками и могут использоваться в качестве электролита в батареях с твердым электролитом. Такие батареи отличаются чрезвычайно долгим сроком службы при малых токах утечки даже при высоких температурах. Они очень подходят для таких приложений, как кардиостимуляторы, и для сохранения энергозависимой памяти компьютера.

С 1972 года используются различные литиевые батареи.К ним относятся Li / SOCI2, литий-серебряный хроматный элемент [Li / Ag2CrO4], литий-медно-сульфидный элемент [Li / CuS], литий-тионилхлоридный элемент, Li / I2-поливинилпиридин (PVP) и, в более ограниченном использовании, Li / LiI (Al2) 3 / PbI2, PbS, Pb. В дополнение к их широкому использованию в потребительских товарах, литиевые первичные батареи являются предпочтительным источником питания для ряда медицинских имплантатов.

Литий-йод-поливинилпирид (ПВП) — это основная батарея для кардиостимуляторов, которая уже давно используется. Внутренний импеданс (сопротивление элемента переменному току определенной частоты) йодно-литиевого элемента является важным фактором в работе аккумулятора.Чем больше импеданс, тем труднее пропускать ток через элемент. Повышенный импеданс ячейки соответствует уменьшению источника питания на клеммах ячейки. Сопротивление в начале срока службы (BOL) составляет от 50 до 100 Ом. Импеданс увеличивается в процессе эксплуатации до значений от 20 000 до 30 000 Ом при накоплении продукта разряда [8].

Литий-йодная батарея для кардиостимулятора

Литий-йод-поливинилпиридиновая батарея, впервые имплантированная в 1972 году, стала предпочтительным источником питания для кардиостимулятора.С тех пор были сделаны улучшения в химии клеток, дизайне клеток и моделировании работы клеток [10]. Сегодня клетки обладают плотностью энергии в три-четыре раза выше, чем клетки, произведенные в 1972 году. Более 3 миллионов кардиостимуляторов были имплантированы с этим химическим веществом, и система показала превосходную надежность. Химический состав батареи обеспечивает длительный срок хранения и высокую плотность энергии. Сульфид лития и меди использовался в некоторых кардиостимуляторах [2], производимых Cordis Corporation из-за его превосходной плотности энергии.Однако из-за коррозионной природы этого соединения происходило множество внезапных отказов кардиостимуляторов, когда химические вещества батареи разъедали их содержимое. Он все еще присутствует в некоторых из уже имплантированных кардиостимуляторов, но сульфид лития и меди больше не используется.

Литий-йод обладает двумя характеристиками, которые делают его отличным источником питания для кардиостимуляторов. Скорость саморазряда очень низкая, что обеспечивает длительный срок хранения. Он имеет стабильное напряжение на протяжении большей части срока службы, а затем постепенно и предсказуемо снижается.Это упрощает и упрощает прогнозирование времени плановой замены.

Катод представляет собой комплекс йода и поли-2-винилпиридина (P2VP). Ни те, ни другие не проводят электричество, но при смешивании и нагревании при 149 ° C в течение 3 дней они превращаются в черную вязкую пасту, которая проводит электричество. В расплавленном состоянии он выливается в аккумулятор и охлаждается с образованием твердого вещества. Когда эта паста контактирует с металлическим литием, образуется мономолекулярный слой кристаллического йода лития. Это молекулярный полупроводник, который пропускает ионы лития, необходимые для протекания тока, но не молекулы йода [1]

Химические реакции

Обычный ток течет через устройство от анода к катоду.Для батареи ток течет от отрицательного анода через батарею к положительному катоду. Окисление металла происходит на аноде,

, а восстановление галогенида происходит на катоде,

. Комбинированная реакция:

Обычный ток течет от анода к катоду. Литий реагирует с йодом с образованием йодида лития, объем которого увеличивается и увеличивается сопротивление.

Внутреннее сопротивление

Внутреннее сопротивление элемента (Rdc, сопротивление течению электрического тока внутри элемента; сумма ионного и электронного сопротивления компонентов элемента) как функция емкости для ПВП с покрытием и без покрытия ( ниже) литиевый анод показан на.Напряжение холостого хода (OCV) и напряжение при нагрузочных характеристиках 20 мкА показаны на рис. Видно, что напряжение выше 2,2 В (минимальное необходимое для электроники кардиостимулятора) поддерживается до номинальной емкости батареи 2,5 Ач.

Емкость и внутреннее сопротивление

Производство

Литий легко формуется в листы, которые можно разрезать до нужных размеров. Он легко впрессовывается в анод определенной формы. Литиевый анод трижды покрывается раствором ПВП.Растворитель испаряется, оставляя сплошную пленку чистого ПВП на поверхности анода. Центральный литиевый анод с предварительно нанесенным покрытием гофрирован для увеличения площади и снижения сопротивления батареи. Чтобы получить более низкий импеданс, в новых конструкциях используются более концентрированные активные материалы и большая площадь поверхности анода. Для снижения импеданса можно использовать несколько поверхностей анода. Комплекс йода и поли-2-винилпиридина (П2ВП) выливают в кожух катода и дают остыть [11].

Тестирование

Для поддержания высокой надежности (порядка 0.005% отказов в месяц), ячейки спроектированы консервативно. Они производятся под строгим контролем качества, как того требует Надлежащая производственная практика (GMP), выпущенная Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) США. Квалификационные испытания проводятся в условиях ускоренных испытаний, установленных для элементов Li / I2-PVP [11]. Список включает в себя неразрушающие исследования, термоциклирование, высокое давление, механическую вибрацию, температуру / влажность, механический удар, напряжение / температуру, прочность клемм уплотнения, разряд при повышенной температуре, разрушающий анализ и стойкость к растворителям.

Оценка долговечности и срока службы батареи

Долговечность

Батарея кардиостимулятора обеспечивает энергию, необходимую для работы схемы кардиостимулятора, которая включает в себя блоки управления, считывания и генерации импульсов. Основная проблема при использовании батареи — ее долговечность. Срок службы батареи можно определить, зная ее емкость (Ач) и потребляемый ток (микроампер). Потребляемый ток зависит от типа электрода, а также от схемы и типа генерации импульсов кардиостимулятора.

Оценка срока службы

Поскольку срок службы кардиостимулятора означает срок его службы от батареи, важно иметь схему, позволяющую легко и надежно определять оставшийся срок службы батареи. Мониторинг внутреннего сопротивления — удобный инструмент для оценки уровня разряда и для прогнозирования приближающегося прекращения эксплуатации.

Во многих системах кардиостимуляторов предусмотрены схемы для измерения внутреннего сопротивления батареи для определения оставшегося срока службы.В этой схеме1 кардиостимулятор сначала переключается в «тестовый режим», и к батарее прикладывается резистивная нагрузка для измерения падения напряжения. Состояние батареи отображается путем генерации серии тестовых импульсов. В зависимости от внутреннего падения напряжения и, следовательно, внутреннего сопротивления изменяется частота импульса стимуляции, которая измеряется извне. Однако эту схему можно использовать только для батарей с увеличивающимся внутренним сопротивлением по мере разряда батареи.

Чтобы преодолеть ограничения описанного выше метода и измерить ожидаемый срок службы батареи с постоянным внутренним сопротивлением, был предложен другой метод [1].Схема проверки батареи снабжена счетчиком импульсов и входной логикой для измерения потребляемого заряда на основе рабочих параметров кардиостимулятора и количества импульсов, доставляемых за период времени. Во время каждого теста заряд, полученный с момента последнего теста батареи, рассчитывается на основе счетчика импульсов, который затем суммируется с содержимым счетчика заряда в памяти. Содержание счетчика заряда является мерой общего потребленного заряда и предоставляет информацию об оставшемся сроке службы батареи [12].

Схема реализована внутри кардиостимулятора, и предусмотрено средство для сообщения значения счетчика заряда при опросе телеметрическими методами. Преимущество этого метода в том, что нет необходимости изменять частоту импульсов стимуляции при тестировании батареи.

В некоторых моделях кардиостимуляторов примерно два раза в день устройство оценивает состояние батареи, о чем сообщается во время последующего наблюдения; где, как и в некоторых других моделях, состояние батареи автоматически оценивается каждые 11 часов.Состояние батареи может отображаться в виде индикатора (показывающего BOL, ERT и EOL) и оставшегося срока службы (от> 5 до <0,5 лет с шагом 0,5 года) при 100% -ной стимуляции [13].

Технические характеристики

Батарея должна соответствовать требованиям к импульсу кардиостимулятора в диапазоне 25 мкДж, очень малой мощности (по сравнению с 15-40 Дж для имплантируемых кардиовертерных дефибрилляторов). Ниже приведены общие характеристики.

  1. Напряжение холостого хода: 2,8 В

  2. Минимальное напряжение цепи управления: 2.2 В

  3. Потребление тока цепи управления: 10 мкА

  4. Сопротивление батареи оконечного конца: 10 кОм

  5. C удержание : 10 мкФ

  6. Частота осциллятора: 167 Гц

  7. Рабочий цикл; 16,7%

  8. Ач номинал: 2 Ач (типовой рейтинг)

  9. Надежность: 99,6% вероятность выживания после 8 лет

  10. Частота отказов: 0,005% отказов / месяц

Вес, объем, форма и Размер

Вес

Половина занимаемого пространства занимает внутренняя батарея14 кардиостимулятора.Поэтому плотность энергии (энергия / объем) и удельная энергия (энергия / масса) являются важными факторами для имплантируемых батарей. По сравнению со свинцом тот же объем лития дает в восемь раз больше электричества, что составляет одну тридцатую веса. Вес литий-йодной батареи варьируется от 12,5 граммов до 15,5 граммов для различных производителей [5,13,15,16] кардиостимуляторов. Разница в весе в первую очередь связана с долговечностью и способностью разряда батареи.

Объем

Объем, занимаемый батареей в кардиостимуляторе (блоке генератора импульсов), также составляет примерно половину общего объема. Он варьируется от 5 до 8 куб. См для агрегатов, выпускаемых разными производителями [5,13,15,16].

Форма

Большинство кардиостимуляторов имеют форму различных предметов круглой или эллиптической формы1, чтобы избежать острых углов, которые могут проникнуть в кожу или повредить окружающие ткани. Поэтому батареи в этих устройствах имеют форму, соответствующую общей геометрии устройства, и часто имеют форму полукруга с радиусом около 3 см и глубиной от 6 до 8 мм.

Размер

Типичные размеры имплантируемого кардиостимулятора находятся в диапазоне 49 мм x 46 мм x 6 мм / 47 мм x 41 мм x 7 мм / 45 мм x 52 мм x 7 мм / 44 мм x 42 мм x 8 мм / 41 мм x 50 мм x7 мм [5,13,15,16]. Размеры варьируются от одной модели к другой, а также от одного производителя к другому. Батарея занимает примерно половину размера, а ее объем указан в таблице. Большинство компаний используют литий-йодные батареи, впервые разработанные Wilson Great Batch [17].

Батареи будущего

Новые конструкции направлены на снижение импеданса за счет использования более концентрированных активных материалов и увеличения площади поверхности анода9. Любое увеличение срока службы имплантируемых медицинских устройств, в том числе кардиостимуляторов, очень желательно и важно. В связи с этим представлялось целесообразным использовать источники питания с большей плотностью энергии и меньшим внутренним сопротивлением. Действительно, были также предложены батареи на основе других литиевых систем; хромат лития-серебра, сульфид лития-меди, хлорид лития-тионила.Однако все эти батареи были забракованы.

В связи с добавлением нескольких функций к имплантируемым кардиостимуляторам и другим имплантированным медицинским устройствам производителям потребуется быстрее вырабатывать больше энергии из батареи. В современных кардиостимуляторах обычно используются литий-йодные батареи, а в дефибрилляторах используется оксид лития, серебра и ванадия, системы следующего поколения могут постепенно переходить на новый тип литиевых батарей: монофторид углерода лития (CFx). Сообщается, что батареи CFx обладают более высокой плотностью энергии и могут работать в импульсном режиме при токах выше 20 мА, что немного лучше, чем у современных конкурирующих батарей [18] [19].Такие инновации будут необходимы, особенно если OEM-видение управления пациентами осуществится. Medtronic, например, уже приступила к осуществлению рассчитанной на десятилетие программы, известной как Vision 2010, которая призывает к широкому использованию возможностей подключения устройств. В конечном итоге инженеры говорят, что они могут предвидеть день, когда имплантированный кардиомонитор обнаружит проблему и вызовет скорую помощь; все время, пока пациент спит.

Congress.gov | Библиотека Конгресса

Секция записи Конгресса Ежедневный дайджест Сенат дом Расширения замечаний

Замечания участников Автор: Any House Member Адамс, Альма С.[D-NC] Адерхольт, Роберт Б. [R-AL] Агилар, Пит [D-CA] Аллен, Рик В. [R-GA] Оллред, Колин З. [D-TX] Амодеи, Марк Э. [R -NV] Армстронг, Келли [R-ND] Аррингтон, Джоди К. [R-TX] Auchincloss, Jake [D-MA] Axne, Cynthia [D-IA] Бабин, Брайан [R-TX] Бэкон, Дон [R -NE] Бэрд, Джеймс Р. [R-IN] Балдерсон, Трой [R-OH] Бэнкс, Джим [R-IN] Барр, Энди [R-KY] Барраган, Нанетт Диас [D-CA] Басс, Карен [ D-CA] Битти, Джойс [D-OH] Бенц, Клифф [R-OR] Бера, Ами [D-CA] Бергман, Джек [R-MI] Бейер, Дональд С., младший [D-VA] Байс , Стефани И. [R-OK] Биггс, Энди [R-AZ] Билиракис, Гас М.[R-FL] Бишоп, Дэн [R-NC] Бишоп, Сэнфорд Д., младший [D-GA] Блуменауэр, Эрл [D-OR] Блант Рочестер, Лиза [D-DE] Боберт, Лорен [R-CO ] Бонамичи, Сюзанна [D-OR] Бост, Майк [R-IL] Bourdeaux, Carolyn [D-GA] Bowman, Jamaal [D-NY] Бойл, Брендан Ф. [D-PA] Брэди, Кевин [R-TX ] Брукс, Мо [R-AL] Браун, Энтони Г. [D-MD] Браунли, Джулия [D-CA] Бьюкенен, Верн [R-FL] Бак, Кен [R-CO] Бакшон, Ларри [R-IN ] Бадд, Тед [R-NC] Берчетт, Тим [R-TN] Берджесс, Майкл К. [R-TX] Буш, Кори [D-MO] Бустос, Cheri [D-IL] Баттерфилд, GK [D-NC ] Калверт, Кен [R-CA] Каммак, Кэт [R-FL] Карбаджал, Салуд О.[D-CA] Карденас, Тони [D-CA] Карл, Джерри Л. [R-AL] Карсон, Андре [D-IN] Картер, Эрл Л. «Бадди» [R-GA] Картер, Джон Р. [ R-TX] Картер, Трой [D-LA] Картрайт, Мэтт [D-PA] Кейс, Эд [D-HI] Кастен, Шон [D-IL] Кастор, Кэти [D-FL] Кастро, Хоакин [D- TX] Cawthorn, Мэдисон [R-NC] Chabot, Стив [R-OH] Чейни, Лиз [R-WY] Чу, Джуди [D-CA] Cicilline, Дэвид Н. [D-RI] Кларк, Кэтрин М. [ D-MA] Кларк, Иветт Д. [D-NY] Кливер, Эмануэль [D-MO] Клайн, Бен [R-VA] Клауд, Майкл [R-TX] Клайберн, Джеймс Э. [D-SC] Клайд, Эндрю С. [R-GA] Коэн, Стив [D-TN] Коул, Том [R-OK] Комер, Джеймс [R-KY] Коннолли, Джеральд Э.[D-VA] Купер, Джим [D-TN] Корреа, Дж. Луис [D-CA] Коста, Джим [D-CA] Кортни, Джо [D-CT] Крейг, Энджи [D-MN] Кроуфорд, Эрик А. «Рик» [R-AR] Креншоу, Дэн [R-TX] Крист, Чарли [D-FL] Кроу, Джейсон [D-CO] Куэльяр, Генри [D-TX] Кертис, Джон Р. [R- UT] Дэвидс, Шарис [D-KS] Дэвидсон, Уоррен [R-OH] Дэвис, Дэнни К. [D-IL] Дэвис, Родни [R-IL] Дин, Мадлен [D-PA] ДеФазио, Питер А. [ D-OR] DeGette, Diana [D-CO] DeLauro, Rosa L. [D-CT] DelBene, Suzan K. [D-WA] Delgado, Antonio [D-NY] Demings, Val Butler [D-FL] DeSaulnier , Марк [D-CA] ДеДжарле, Скотт [R-TN] Дойч, Теодор Э.[D-FL] Диас-Баларт, Марио [R-FL] Дингелл, Дебби [D-MI] Доггетт, Ллойд [D-TX] Дональдс, Байрон [R-FL] Дойл, Майкл Ф. [D-PA] Дункан , Джефф [R-SC] Данн, Нил П. [R-FL] Эллзи, Джейк [R-TX] Эммер, Том [R-MN] Эскобар, Вероника [D-TX] Эшу, Анна Г. [D-CA ] Эспайлат, Адриано [D-NY] Эстес, Рон [R-KS] Эванс, Дуайт [D-PA] Фэллон, Пэт [R-TX] Feenstra, Рэнди [R-IA] Фергюсон, А. Дрю, IV [R -GA] Фишбах, Мишель [R-MN] Фицджеральд, Скотт [R-WI] Фитцпатрик, Брайан К. [R-PA] Флейшманн, Чарльз Дж. «Чак» [R-TN] Флетчер, Лиззи [D-TX] Фортенберри, Джефф [R-NE] Фостер, Билл [D-IL] Фокс, Вирджиния [R-NC] Франкель, Лоис [D-FL] Франклин, К.Скотт [R-FL] Фадж, Марсия Л. [D-OH] Фулчер, Расс [R-ID] Gaetz, Мэтт [R-FL] Галлахер, Майк [R-WI] Галлего, Рубен [D-AZ] Гараменди, Джон [D-CA] Гарбарино, Эндрю Р. [R-NY] Гарсия, Хесус Дж. «Чуй» [D-IL] Гарсия, Майк [R-CA] Гарсия, Сильвия Р. [D-TX] Гиббс, Боб [R-OH] Хименес, Карлос А. [R-FL] Гомерт, Луи [R-TX] Голден, Джаред Ф. [D-ME] Гомес, Джимми [D-CA] Гонсалес, Тони [R-TX] Гонсалес , Энтони [R-OH] Гонсалес, Висенте [D-TX] González-Colón, Jenniffer [R-PR] Хорошо, Боб [R-VA] Гуден, Лэнс [R-TX] Gosar, Paul A. [R-AZ ] Gottheimer, Джош [D-NJ] Granger, Kay [R-TX] Graves, Garret [R-LA] Graves, Sam [R-MO] Green, Al [D-TX] Green, Mark E.[R-TN] Грин, Марджори Тейлор [R-GA] Гриффит, Х. Морган [R-VA] Гриджалва, Рауль М. [D-AZ] Гротман, Гленн [R-WI] Гость, Майкл [R-MS] Гатри, Бретт [R-KY] Хааланд, Дебра А. [D-NM] Хагедорн, Джим [R-MN] Хардер, Джош [D-CA] Харрис, Энди [R-MD] Харшбаргер, Диана [R-TN] Хартцлер, Вики [R-MO] Гастингс, Элси Л. [D-FL] Хейс, Джахана [D-CT] Херн, Кевин [R-OK] Херрелл, Иветт [R-NM] Эррера Бейтлер, Хайме [R-WA ] Хайс, Джоди Б. [R-GA] Хиггинс, Брайан [D-NY] Хиггинс, Клэй [R-LA] Хилл, Дж. Френч [R-AR] Хаймс, Джеймс А. [D-CT] Хинсон, Эшли [R-IA] Hollingsworth, Trey [R-IN] Horsford, Steven [D-NV] Houlahan, Chrissy [D-PA] Hoyer, Steny H.[D-MD] Хадсон, Ричард [R-NC] Хаффман, Джаред [D-CA] Хьюизенга, Билл [R-MI] Исса, Даррелл Э. [R-CA] Джексон Ли, Шейла [D-TX] Джексон, Ронни [R-TX] Джейкобс, Крис [R-NY] Джейкобс, Сара [D-CA] Jayapal, Pramila [D-WA] Джеффрис, Хаким С. [D-NY] Джонсон, Билл [R-OH] Джонсон, Дасти [R-SD] Джонсон, Эдди Бернис [D-TX] Джонсон, Генри К. «Хэнк» младший [D-GA] Джонсон, Майк [R-LA] Джонс, Mondaire [D-NY] Джордан, Джим [R-OH] Джойс, Дэвид П. [R-OH] Джойс, Джон [R-PA] Кахеле, Кайали [D-HI] Каптур, Марси [D-OH] Катко, Джон [R-NY] Китинг , Уильям Р.[D-MA] Келлер, Фред [R-PA] Келли, Майк [R-PA] Келли, Робин Л. [D-IL] Келли, Трент [R-MS] Кханна, Ро [D-CA] Килди, Дэниел Т. [D-MI] Килмер, Дерек [D-WA] Ким, Энди [D-NJ] Ким, Янг [R-CA] Кинд, Рон [D-WI] Кинзингер, Адам [R-IL] Киркпатрик, Энн [D-AZ] Кришнамурти, Раджа [D-IL] Кустер, Энн М. [D-NH] Кустофф, Дэвид [R-TN] ЛаХуд, Дарин [R-IL] Ламальфа, Дуг [R-CA] Лэмб, Конор [D-PA] Лэмборн, Дуг [R-CO] Ланжевен, Джеймс Р. [D-RI] Ларсен, Рик [D-WA] Ларсон, Джон Б. [D-CT] Латта, Роберт Э. [R-OH ] Латернер, Джейк [R-KS] Лоуренс, Бренда Л.[D-MI] Лоусон, Эл, младший [D-FL] Ли, Барбара [D-CA] Ли, Сьюзи [D-NV] Леже Фернандес, Тереза ​​[D-NM] Леско, Дебби [R-AZ] Летлоу , Джулия [R-LA] Левин, Энди [D-MI] Левин, Майк [D-CA] Льеу, Тед [D-CA] Лофгрен, Зои [D-CA] Лонг, Билли [R-MO] Лоудермилк, Барри [R-GA] Ловенталь, Алан С. [D-CA] Лукас, Фрэнк Д. [R-OK] Люткемейер, Блейн [R-MO] Лурия, Элейн Г. [D-VA] Линч, Стивен Ф. [D -MA] Мейс, Нэнси [R-SC] Малиновски, Том [D-NJ] Маллиотакис, Николь [R-NY] Мэлони, Кэролин Б. [D-NY] Мэлони, Шон Патрик [D-NY] Манн, Трейси [ R-KS] Мэннинг, Кэти Э.[D-NC] Мэсси, Томас [R-KY] Маст, Брайан Дж. [R-FL] Мацуи, Дорис О. [D-CA] МакБэт, Люси [D-GA] Маккарти, Кевин [R-CA] МакКол , Майкл Т. [R-TX] Макклейн, Лиза К. [R-MI] МакКлинток, Том [R-CA] МакКоллум, Бетти [D-MN] МакИчин, А. Дональд [D-VA] Макговерн, Джеймс П. [D-MA] МакГенри, Патрик Т. [R-NC] МакКинли, Дэвид Б. [R-WV] МакМоррис Роджерс, Кэти [R-WA] Макнерни, Джерри [D-CA] Микс, Грегори В. [D- Нью-Йорк] Мейер, Питер [R-MI] Мэн, Грейс [D-NY] Meuser, Daniel [R-PA] Mfume, Kweisi [D-MD] Миллер, Кэрол Д. [R-WV] Миллер, Мэри Э. [ R-IL] Миллер-Микс, Марианнетт [R-IA] Мооленаар, Джон Р.[R-MI] Муни, Александр X. [R-WV] Мур, Барри [R-AL] Мур, Блейк Д. [R-UT] Мур, Гвен [D-WI] Морелль, Джозеф Д. [D-NY ] Моултон, Сет [D-MA] Мрван, Фрэнк Дж. [D-IN] Маллин, Маркуэйн [R-OK] Мерфи, Грегори [R-NC] Мерфи, Стефани Н. [D-FL] Надлер, Джерролд [D -NY] Наполитано, Грейс Ф. [D-CA] Нил, Ричард Э. [D-MA] Негусе, Джо [D-CO] Нелс, Трой Э. [R-TX] Ньюхаус, Дэн [R-WA] Ньюман , Мари [D-IL] Норкросс, Дональд [D-NJ] Норман, Ральф [R-SC] Нортон, Элеонора Холмс [D-DC] Нуньес, Девин [R-CA] О’Халлеран, Том [D-AZ] Обернолти, Джей [R-CA] Окасио-Кортес, Александрия [D-NY] Омар, Ильхан [D-MN] Оуэнс, Берджесс [R-UT] Палаццо, Стивен М.[R-MS] Паллоне, Фрэнк, младший [D-NJ] Палмер, Гэри Дж. [R-AL] Панетта, Джимми [D-CA] Паппас, Крис [D-NH] Паскрелл, Билл, мл. [D -NJ] Пейн, Дональд М., младший [D-NJ] Пелоси, Нэнси [D-CA] Пенс, Грег [R-IN] Перлмуттер, Эд [D-CO] Перри, Скотт [R-PA] Питерс, Скотт Х. [D-CA] Пфлюгер, Август [R-TX] Филлипс, Дин [D-MN] Пингри, Челли [D-ME] Пласкетт, Стейси Э. [D-VI] Покан, Марк [D-WI] Портер, Кэти [D-CA] Поузи, Билл [R-FL] Прессли, Аянна [D-MA] Прайс, Дэвид Э. [D-NC] Куигли, Майк [D-IL] Радваген, Аумуа Амата Коулман [R- AS] Раскин, Джейми [D-MD] Рид, Том [R-NY] Решенталер, Гай [R-PA] Райс, Кэтлин М.[D-NY] Райс, Том [R-SC] Ричмонд, Седрик Л. [D-LA] Роджерс, Гарольд [R-KY] Роджерс, Майк Д. [R-AL] Роуз, Джон В. [R-TN ] Розендейл старший, Мэтью М. [R-MT] Росс, Дебора К. [D-NC] Роузер, Дэвид [R-NC] Рой, Чип [R-TX] Ройбал-Аллард, Люсиль [D-CA] Руис , Рауль [D-CA] Рупперсбергер, Калифорния Датч [D-MD] Раш, Бобби Л. [D-IL] Резерфорд, Джон Х. [R-FL] Райан, Тим [D-OH] Саблан, Грегорио Килили Камачо [ D-MP] Салазар, Мария Эльвира [R-FL] Сан Николас, Майкл FQ [D-GU] Санчес, Линда Т. [D-CA] Сарбейнс, Джон П. [D-MD] Скализ, Стив [R-LA ] Скэнлон, Мэри Гей [D-PA] Шаковски, Дженис Д.[D-IL] Шифф, Адам Б. [D-CA] Шнайдер, Брэдли Скотт [D-IL] Шрейдер, Курт [D-OR] Шриер, Ким [D-WA] Швейкерт, Дэвид [R-AZ] Скотт, Остин [R-GA] Скотт, Дэвид [D-GA] Скотт, Роберт С. «Бобби» [D-VA] Сешнс, Пит [R-TX] Сьюэлл, Терри А. [D-AL] Шерман, Брэд [D -CA] Шерилл, Мики [D-NJ] Симпсон, Майкл К. [R-ID] Sires, Альбио [D-NJ] Slotkin, Элисса [D-MI] Смит, Адам [D-WA] Смит, Адриан [R -NE] Смит, Кристофер Х. [R-NJ] Смит, Джейсон [R-MO] Смакер, Ллойд [R-PA] Сото, Даррен [D-FL] Спанбергер, Эбигейл Дэвис [D-VA] Спарц, Виктория [ R-IN] Спейер, Джеки [D-CA] Стэнсбери, Мелани Энн [D-NM] Стэнтон, Грег [D-AZ] Stauber, Пит [R-MN] Стил, Мишель [R-CA] Стефаник, Элиза М.[R-NY] Стейл, Брайан [R-WI] Steube, В. Грегори [R-FL] Стивенс, Хейли М. [D-MI] Стюарт, Крис [R-UT] Стиверс, Стив [R-OH] Стрикленд , Мэрилин [D-WA] Суоззи, Томас Р. [D-NY] Swalwell, Эрик [D-CA] Такано, Марк [D-CA] Тейлор, Ван [R-TX] Тенни, Клаудия [R-NY] Томпсон , Бенни Г. [D-MS] Томпсон, Гленн [R-PA] Томпсон, Майк [D-CA] Тиффани, Томас П. [R-WI] Тиммонс, Уильям Р. IV [R-SC] Титус, Дина [ D-NV] Тлаиб, Рашида [D-MI] Тонко, Пол [D-NY] Торрес, Норма Дж. [D-CA] Торрес, Ричи [D-NY] Трахан, Лори [D-MA] Трон, Дэвид Дж. .[D-MD] Тернер, Майкл Р. [R-OH] Андервуд, Лорен [D-IL] Аптон, Фред [R-MI] Валадао, Дэвид Г. [R-CA] Ван Дрю, Джефферсон [R-NJ] Ван Дайн, Бет [R-Техас] Варгас, Хуан [D-CA] Визи, Марк А. [D-TX] Вела, Филемон [D-TX] Веласкес, Нидия М. [D-Нью-Йорк] Вагнер, Энн [R -MO] Уолберг, Тим [R-MI] Валорски, Джеки [R-IN] Вальс, Майкл [R-FL] Вассерман Шульц, Дебби [D-FL] Уотерс, Максин [D-CA] Уотсон Коулман, Бонни [D -NJ] Вебер, Рэнди К., старший [R-TX] Вебстер, Дэниел [R-FL] Велч, Питер [D-VT] Венструп, Брэд Р. [R-OH] Вестерман, Брюс [R-AR] Векстон, Дженнифер [D-VA] Уайлд, Сьюзан [D-PA] Уильямс, Nikema [D-GA] Уильямс, Роджер [R-TX] Уилсон, Фредерика С.[D-FL] Уилсон, Джо [R-SC] Виттман, Роберт Дж. [R-VA] Womack, Стив [R-AR] Райт, Рон [R-TX] Ярмут, Джон А. [D-KY] Янг , Дон [R-AK] Зельдин, Ли М. [R-NY] Любой член Сената Болдуин, Тэмми [D-WI] Баррассо, Джон [R-WY] Беннет, Майкл Ф. [D-CO] Блэкберн, Марша [ R-TN] Блюменталь, Ричард [D-CT] Блант, Рой [R-MO] Букер, Кори А. [D-NJ] Бузман, Джон [R-AR] Браун, Майк [R-IN] Браун, Шеррод [ D-OH] Берр, Ричард [R-NC] Кантуэлл, Мария [D-WA] Капито, Шелли Мур [R-WV] Кардин, Бенджамин Л. [D-MD] Карпер, Томас Р. [D-DE] Кейси , Роберт П., Младший [D-PA] Кэссиди, Билл [R-LA] Коллинз, Сьюзан М. [R-ME] Кунс, Кристофер А. [D-DE] Корнин, Джон [R-TX] Кортес Масто, Кэтрин [D -NV] Коттон, Том [R-AR] Крамер, Кевин [R-ND] Крапо, Майк [R-ID] Круз, Тед [R-TX] Дейнс, Стив [R-MT] Дакворт, Тэмми [D-IL ] Дурбин, Ричард Дж. [D-IL] Эрнст, Джони [R-IA] Файнштейн, Dianne [D-CA] Фишер, Деб [R-NE] Гиллибранд, Кирстен Э. [D-NY] Грэм, Линдси [R -SC] Грассли, Чак [R-IA] Хагерти, Билл [R-TN] Харрис, Камала Д. [D-CA] Хассан, Маргарет Вуд [D-NH] Хоули, Джош [R-MO] Генрих, Мартин [ D-NM] Гикенлупер, Джон В.[D-CO] Хироно, Мази К. [D-HI] Хувен, Джон [R-ND] Хайд-Смит, Синди [R-MS] Инхоф, Джеймс М. [R-OK] Джонсон, Рон [R-WI ] Кейн, Тим [D-VA] Келли, Марк [D-AZ] Кеннеди, Джон [R-LA] Кинг, Ангус С., младший [I-ME] Klobuchar, Amy [D-MN] Ланкфорд, Джеймс [ R-OK] Лихи, Патрик Дж. [D-VT] Ли, Майк [R-UT] Леффлер, Келли [R-GA] Лухан, Бен Рэй [D-NM] Ламмис, Синтия М. [R-WY] Манчин , Джо, III [D-WV] Марки, Эдвард Дж. [D-MA] Маршалл, Роджер В. [R-KS] МакКоннелл, Митч [R-KY] Менендес, Роберт [D-NJ] Меркли, Джефф [D -ИЛИ] Моран, Джерри [R-KS] Мурковски, Лиза [R-AK] Мерфи, Кристофер [D-CT] Мюррей, Пэтти [D-WA] Оссофф, Джон [D-GA] Падилья, Алекс [D-CA ] Пол, Рэнд [R-KY] Питерс, Гэри К.[D-MI] Портман, Роб [R-OH] Рид, Джек [D-RI] Риш, Джеймс Э. [R-ID] Ромни, Митт [R-UT] Розен, Джеки [D-NV] Раундс, Майк [R-SD] Рубио, Марко [R-FL] Сандерс, Бернард [I-VT] Sasse, Бен [R-NE] Schatz, Брайан [D-HI] Шумер, Чарльз Э. [D-NY] Скотт, Рик [R-FL] Скотт, Тим [R-SC] Шахин, Жанна [D-NH] Шелби, Ричард К. [R-AL] Синема, Кирстен [D-AZ] Смит, Тина [D-MN] Стабеноу, Дебби [D-MI] Салливан, Дэн [R-AK] Тестер, Джон [D-MT] Тьюн, Джон [R-SD] Тиллис, Том [R-NC] Туми, Пэт [R-PA] Тубервиль, Томми [R -AL] Ван Холлен, Крис [D-MD] Уорнер, Марк Р.[D-VA] Варнок, Рафаэль Г. [D-GA] Уоррен, Элизабет [D-MA] Уайтхаус, Шелдон [D-RI] Уикер, Роджер Ф. [R-MS] Уайден, Рон [D-OR] Янг , Тодд [R-IN]

Microsoft Word — Multi_UM_Chap0_E.doc

% PDF-1.4 % 1 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > / Кодирование> >> / Поля [] >> эндобдж 6 0 obj > транслировать PScript5.dll Версия 5.22010-01-05T11: 20 + 02: 002010-02-15T15: 52: 50 + 09: 002010-10-25T11: 31: 10 + 02: 00uuid: 4076a27f-d803-4b5e-ad75-9473571bcd57uuid: 7b402a5c-4e12-4934-a12d-9dac12ea4b1fapplication / pdf

  • Microsoft Word — Multi_UM_Chap0_E.doc
  • Сима Мураками
  • PDF-XChange Viewer [Версия: 2.0 (сборка 53.0) (28 июня 2010 г .; 18:41:31)] конечный поток эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > >> / Ресурсы> / ProcSet [/ PDF / Text] / Свойства> >> >> / R2> >> >> / R3> >> >> / R4> >> >> / R5> >> >> / R6> >> >> / R7> >> >> / R8> >> >> / R9> >> >> / R10> >> >> / R11> >> >> / R12> >> >> / R14> >> >> / R15> >> >> / R16> >> >> / R19> >> >> / R20> >> >> / R34> >> >> / R87> >> >> >> >> >> эндобдж 18 0 объект

    (PDF) Доказательства параллелей между ртутной интоксикацией и патологией головного мозга при аутизме

    Ртуть и патология головного мозга при аутизме 149

    увеличивает тяжесть и частоту хронического Коксаки-

    rus-индуцированного аутоиммунного миокардита у мышей.Toxicol

    Sci 125: 134–143.

    Ohnishi T, Matsuda H, Hashimoto T., Kunihiro T., Nishikawa

    M, Uema T., Sasaki M (2000) Аномальный регионарный церебральный кровоток

    при детском аутизме. Мозг 123: 1838–1844.

    Olanow CW, Arendash GW (1994) Металлы и свободные радикалы

    в нейродегенерации. Curr Opin Neurol 7: 548–558.

    Olczak M, Duszczyk M, Mierzejewski P, Wierzba-Bobrowicz

    T, Majewska MD (2010) Длительные невропатологические изменения

    изменений в головном мозге крыс после периодического введения неонатального препарата —

    тимеросала.Folia Neuropathol 48: 258–269.

    Olivieri G, Brack C, Müller-Spahn F, Stähelin HB, Herrmann

    M, Renard P, Brockhaus M, Hock C (2000) Меркурий

    индуцирует цитотоксичность клеток и окислительный стресс и увеличивает-

    es бета-амилоид секреция и фосфорилирование тау в клетках нейробластомы

    SHSY5Y. J Neurochem 74: 231–

    236.

    Olivieri G, Novakovic M, Savaskan E, Meier F, Baysang G,

    Brockhaus M, Müller-Spahn F (2002) Влияние бета-

    эстрадиола на нейробластому SHSY5Y клетки во время тяжелого

    металла индуцировали окислительный стресс, нейротоксичность и секрецию бета-

    амилоида.Неврология 113: 849–855.

    O’Neill J, Levitt J, McCracken J, Toga A, Alger J (2003)

    Аномалии передней поясной извилины и миндалины 1H MRS

    при детском аутизме, в Abstracts of 11th Scientific

    Meeting Toronto,

    ISMRM Оно Х, Сакамото А., Сакура Н. (2001) Общий глутат-

    в плазме с концентрацией

    одного у здоровых детей и взрослых.

    Clin Chim Acta 312: 227–229.

    Opitz H, Schweinsberg F, Grossman T, Wendt-Gallitelli M

    F, Meyermann R (1996) Демонстрация ртути в мозге человека

    и других органах через 17 лет после воздействия металлической ртути

    .Clin Neuropathol 15: 139–144.

    Ou YC, White CC, Krejsa CM, Ponce RA, Kavanagh TJ,

    Faustman EM (1999) Роль внутриклеточного глутати-

    one в токсичности, вызванной метилртутью, в эмбриональных

    нейронных клетках. Нейротоксикология 20: 793–804.

    Пейдж Л.А., Дейли Э., Шмитц Н., Симмонс А., Тоал Ф, Дили К.,

    Эмбери Ф., Макалонан Г.М., Мерфи К.С., Мерфи Д.Г.

    (2006) 1H-магниторезонансная спектроскопия in vivo

    исследование миндалины -гиппокамп и теменная область в

    аутизме.Am J Psychiatry 163: 2189–2192.

    Pal PB, Pal S, Das J, Sil PC (2011) Модуляция ртути-

    индуцированного митохондриально-зависимого апоптоза глицином в

    гепатоцитах. Аминокислоты 42: 1669–1683.

    Palmen SJ, van Engeland H, Hof PR, Schmitz C (2004)

    Невропатологические находки при аутизме. Мозг 127 (Pt 12):

    2572–2583.

    Палмер Р.Ф., Бланшар С., Стейн З., Манделл Д., Миллер С.

    (2006) Выбросы ртути в окружающей среде, специальное образование

    показателей и аутизм: экологическое исследование Техаса.

    Health Place 12: 203–209.

    Палмер Р.Ф., Бланшар С., Вуд Р. (2009) Близость к

    источникам выброса ртути в окружающую среду в качестве предиктора

    распространенности аутизма. Место здоровья 15: 18–24.

    Palmieri L, Persico AM (2010) Митохондриальная дисфункция

    при расстройствах аутистического спектра: причина или следствие? Biochim

    Biophys Acta 1797: 1130–1137.

    Palmieri L, Papaleo V, Porcelli V, Scarcia P, Gaita L, Sacco

    R, Hager J, Rousseau F, Curatolo P, Manzi B, Militerni R,

    Bravaccio C, Trillo S, Schneider C, Melmed R , Elia M,

    Lenti C, Saccani M, Pascucci T, Puglisi-Allegra S,

    Reichelt KL, Persico AM (2010) Измененный гомео-

    застой кальция при расстройствах аутистического спектра: данные биохимических исследований

    и генетические исследования митохондриального aspar-

    тат / глутаматного носителя AGC1.Мол Психиатрия 15: 38–52.

    Pamphlett R, Png FY (1998) Уменьшение моторных аксонов после

    снижение системного воздействия неорганической ртути. J

    Neuropathol Exp Neurol 57: 360–366.

    Papp A, Pecze L, Szabó A, Vezér T (2006) Влияние на центральную и периферическую нервную деятельность

    у крыс, вызванное

    острым введением свинца, ртути и марганца,

    и их комбинаций. J Appl Toxicol 26: 374–380.

    Park HJ, Youn HS (2011) Ртуть индуцирует экспрессию

    циклооксигеназы-2 и индуцибельной синтазы оксида азота.

    Toxicol Ind Health [Epub до печати]

    Park SE, Dantzer R, Kelley KW, McCusker RH (2011)

    Центральное введение инсулиноподобного фактора роста I

    снижает депрессивно-подобное поведение и снижает количество цитокинов в мозге

    у мышей. J Нейровоспаление 8: 12.

    Paşca SP, Dronca E, Kaucsár T, Craciun EC, Endreffy E,

    Ferencz BK, Iftene F, Benga I, Cornean R, Banerjee R,

    Dronca M (2009) Один углеродный метаболизм нарушений

    и полиморфизма гена C677T MTHFR у детей

    с расстройствами аутистического спектра.J Cell Mol Med 13:

    4229–4238.

    Peltz A, Sherwani SI, Kotha SR, Mazerik JN, O’Connor

    Butler ES, Kuppusamy ML, Hagele T, Magalang UJ,

    Kuppusamy P, Marsh CB, Parinandi NL (2009) Calcium calmod3

    Ртуть-индуцированная активация фосфолипазы

    D в эндотелиальных клетках сосудов. Int J Toxicol

    28: 190–206.

    Pendergrass JC, Haley BE, Vimy MJ, Winfield SA,

    Lorscheider FL (1997) Вдыхание паров ртути ингибирует связывание

    GTP с тубулином в мозге крысы: сходство с молекулярным поражением

    в головном мозге с болезнью Альцгеймера.
