Как выполняется подключение розетки 380в

Розетки и вилки 380В

Электророзетки 380В достаточно широко применяются для подключения двухфазного и трехфазного силового электрооборудования. Преимущественно это передвижные электроустановки для которых требуется перемещение по площади проведения работ, либо работа которых необходима лишь периодически.

Для стационарных электроустановок целесообразнее применять подключение через коммутационные аппараты способные обеспечить защиту электрооборудования и дистанционное управление им.

Содержание

• Розетки на 380В
  • Виды электрических розеток 380В
  • Особенности розеток 380В
• Подключение розеток 380В
  • Подключение розеток 2Р+РЕ и 3Р+РЕ
  • Подключение розетки 3Р+РЕ+N
• Вывод

Розетки на 380В

Прежде чем говорить о способах подключения розеток на 380В давайте разберемся с их модификациями и особенностями. В качества примера у нас будет розетка IEK 380 В, модельный ряд которой позволяет рассмотреть все возможные варианты подключения

Виды электрических розеток 380В

В начале остановимся на видах розеток 380В. Ведь в зависимости от модификации изменяется и их способ подключения. Поэтому давайте определимся какие виды розеток вообще существуют.

Богатство моделей розеток на 380В

• Прежде чем приступать непосредственно к рассмотрению розеток давайте вспомним школьный курс физики. Как вы все должны помнить в нашей стране применяется трехфазная сеть 380В. Трехфазная – это значит, что у нас имеет три фазных провода.

Отличия фазных и линейных напряжений

• Напряжение между каждым из этих проводов и землей составляет 220В. Это называется фазное напряжение. В большинстве случаев именно оно подается в наши дома и квартиры. Для этого используется один из трех фазных проводов и нулевой провод (см. Заземление и нулевой провод: как отличить).

Фазное и линейное напряжение

• А вот напряжение между фазными проводами составляет 380В. И такое напряжение называется линейным. При этом напряжение в 380В получается при измерении между двумя любыми фазными проводами. То есть мы можем получить сеть 380В используя не все три, а только два фазных провода.
• Такое двухфазное подключение достаточно часто применяется в различных электроустановках. Дома такой тип подключения вы можете встретить в электрических плитах, а также в некоторых других электроустановках.
• Согласно норм ПУЭ трехфазная электрическая сеть до 1000В может быть четырех- или пятипроводной. То есть к трем фазным проводникам у нас добавится еще один или два. Что это за проводники?

Количество проводов для трехфазной и однофазной сети

• В первую очередь это нулевой проводник, который необходим если в электроустановке есть цепи, работающие на напряжение в 220В. Обычно это пусковая аппаратура или цепи защит. Хотя вполне возможно в вашей электроустановке это и рабочее напряжение. Нулевой проводник согласно п.1.1.29 ПУЭ обозначается символом «N».
• Кроме того, практически для любой сети 380В инструкция предусматривает проводника защитного заземления. Он необходим для защиты человека от напряжения прикосновения. То есть если в вашем устройстве прохудится изоляция и ее замкнет на корпус, заземляющий проводник создаст на корпусе безопасный потенциал. Такой проводник обозначается как «PE».

Розетка 380В 2Р+PE	Исходя из всего вышесказанного существует несколько типов розеток на 380В. Первым типом является розетка 2Р+РЕ. Она имеет два фазных или как их еще называют силовых контакта, а также один заземляющий контакт.
Розетка 380 3Р+РЕ	Следующим возможным вариантом является розетка 3Р+РЕ. Она имеет три силовых контакта и один заземляющий.
Вилка 380 3Р+N	Еще одним вариантом, предлагаемым на рынке, является розетка и вилка 3Р+N. Она нечем не отличается от розетки 3Р+РЕ и фактически является этой розеткой. Тут имеет место ошибка продавцов, которые позиционируют ее неправильно.
Розетка 3Р+РЕ+N	Последним возможным вариантом является электророзекта на 380 В 3Р+РЕ+N. У данного типа розетки имеется три контакта для подключения трех фазных проводников, один контакт для подключения заземляющего проводника и один контакт для подключения нулевого провода.

Особенности розеток 380В

Рассматривая типы розеток нельзя не отметить, что они отличаются от привычных розеток на 220В не только визуально. Здесь есть масса отличий, на которые так же стоит обратить внимание.

Типы розеток 380В

Итак:

• Прежде всего это блокировка вилки и розетки от несимметричного подключения. Дело в том, что для розеток 380В очень важно чтоб фазный контакт вилки был подключен к фазному контакту розетки. Это же касается нулевых и заземляющих проводников. В противном случае может произойти короткое замыкание.
• Дабы исключить вероятность такого несимметричного соединения производители размещают контакты под специальным углом, разного размера и со специальной направляющей. Это практически исключает вероятность неправильного включения.

На фото нормы расположения контактов и блокировочных устройств

• Еще одной особенностью таких розеток является наличие блокировки от включения под нагрузкой. Дело в том, что нагрузки в 25, 63, 125А для которых предназначены данные розетки достаточно значительные. А розетка не имеет дугогасящих элементов для отключения таких токов. В результате попытки изъятия вилки и розетки под нагрузкой можно не только полностью их спалить, но и получить очень опасные электрические и тепловые ожоги.

Розетка 380В с электрической блокировкой

Поэтому производители оборудуют розетки механической или электрической блокировкой. Так как электрическая блокировка достаточно сложна в устройстве и подключении, да и цена такой розетки будет на порядок выше, то преимущественно используют механическую блокировку.

Механическая блокировка так же бывает нескольких видов. Но на рынке зачастую представлены розетки с простейшей ручной блокировкой.

Она блокирует вилку с розеткой от случайной потери контакта, а также требует определенного действия от человека перед изъятием вилки. Предполагается, что это действие заставит человека вспомнить о необходимости отключить электрооборудование перед изъятием из розетки.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

• Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

Двухполюсный автомат

• Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.

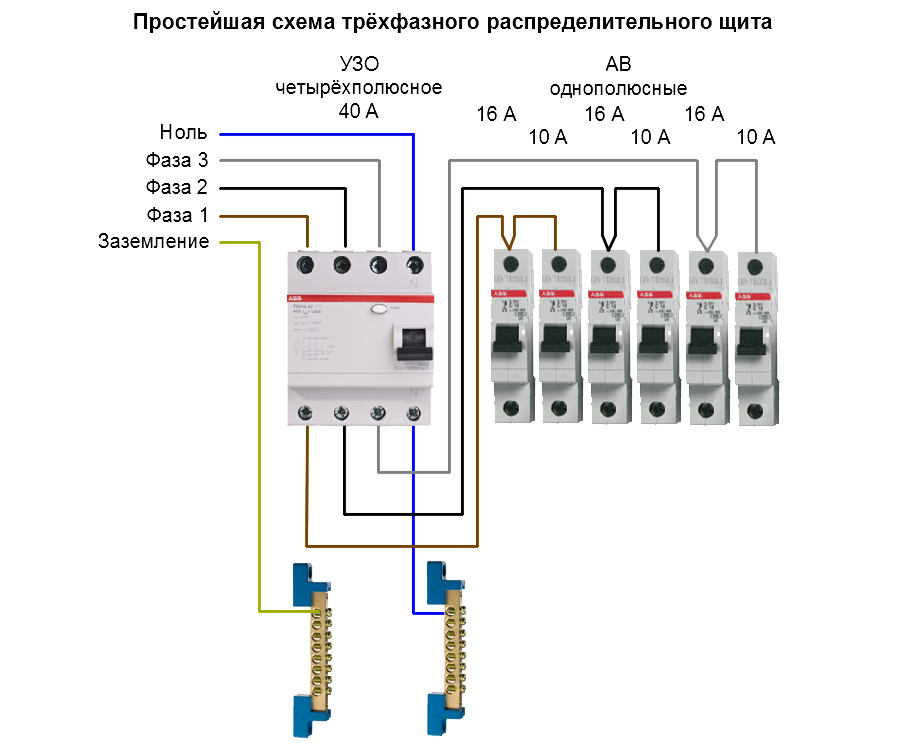

• Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

• После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
• Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

• После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

Схема подключения розетки 3Р+РЕ

• Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

• Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
• После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
• Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

• Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
• Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
• После этого к остальным трем силовым контактам подключаем фазные проводники . На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

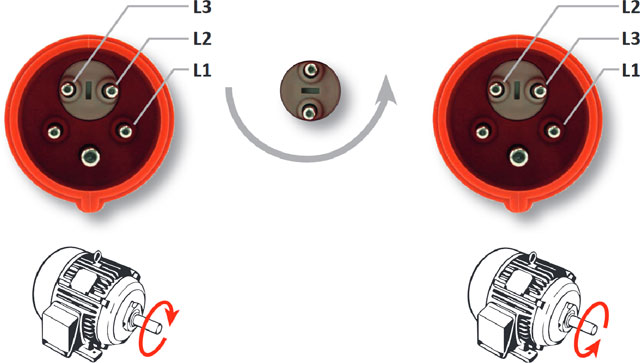

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Вывод

Подключение к розетке 380В выполнить достаточно просто. И каких-то особых знаний или навыков для этого не требуется. Главное соблюдать элементарные правила безопасности и в точности выполнять наши рекомендации.

Подключение трехфазной розетки

Рассмотрим подключение трехфазной розетки на примере модели ABB 416RS6. Это трехфазная настенная розетка с крышкой, предназначенная для монтажа на поверхности и выполненная согласно спецификации международной электротехнической комиссии, IEC 60309.

Розетки такого типа, вне зависимости от производителя стандартизированы и их подключение выполняется практически одинаково, поэтому данная инструкция также подойдет для трехфазных розеток других фирм: IEK, DKC и других.

Чаще всего такой силовой разъем используется с промышленным одно- и трёхфазным оборудованием, в условиях квартиры или частного дома с помощью него удобно подключать к сети электрические котлы, водонагреватели, тепловентиляторы и т.п.



Приступаем к установке и подключению трехфазной розетки

Для того чтобы правильно выполнить подключение трехфазной розетки, в первую очередь её необходимо разобрать на составные части. Для этого откручиваем два крепежные винта, расположенных на лицевой стороне силового разъема.

Теперь становится видно, что трехфазная силовая розетка АББ состоит из:

— Основания

— Механизма розетки

— Защитной крышки

— Уплотнительного кольца с внутренним отверстием 20мм

Кроме того, в комплекте есть резиновая заглушка, применяемая в случаях, когда силовой кабель подходит к разъему скрыто, в стене и вводится в розетку непосредственно через отверстие в основании или же, когда он проложен без дополнительной пвх гофротрубы. В этих случаях в заглушке делается отверстие необходимого размера, для наиболее плотного контакта с силовым электрическим кабелем при подключении.

Теперь, нам необходимо закрепить, в заранее выбранном на стене месте, основание трехфазной розетки. Для этого прикладываем его к месту установки и выравниваем строго по уровню. Затем отмечаем с помощью карандаша или маркера положение крепежных отверстий, находящихся по углам основания силового разъема.

В зависимости от материала стен, на которых выполняется установка и подключение трехфазной силовой розетки, выбирается способ крепления. В нашем случае, стена кирпичная, поэтому делаем отверстия с помощью перфоратора, диаметром 6мм. Если же силовой разъем устанавливается на стене, выполненной из дерева, пеноблока, гипса и т.п. можно закреплять его на саморезы, дополнительно не проделывая отверстия.



Далее с помощью дюбель-гвоздей или пробок с саморезами, основание розетки надежно фиксируется на стене.

Теперь к подключению подготавливаем вводной силовой кабель. Его необходимо проложить до трехфазной розетки и завести в основание. В нашем случае применяется кабель ВВГнгLS 5×2.5мм.кв. проложенный в защитной пвх гофре диаметром 20мм, до разъема он проложен открыто, по стене.

ВАЖНО! Подключение трехфазной розетки необходимо проводить только в обесточенной сети. Убедитесь, что в месте установки кабель не находится под напряжением.

Отмеряем кабель так, чтоб защитная гофрированная ПВХ труба заходила в трехфазнуюю розетку примерно на 20-30мм, а сам силовой кабель на 80-100мм.

При этом необходимо заранее, до подключения, надеть на гофру уплотнительное кольцо из комплекта поставки розетки. А затем отрегулировать его положение так, чтобы кольцо свободно входило в предназначенные для этого пазы основания силового разъема и не было излишнего натяжения гофрированной трубы или сжатия.

Теперь займемся непосредственно подключением силового кабеля. Снимаем защитную поясную изоляцию так, чтобы от края уже отрегулированного на гофре уплотнительного кольца оставалось примерно 30-40мм оплетки. После чего располагаем жилы кабеля в нужном порядке и снимаем с них изоляцию на 10-12мм.

Обратите внимание, что жила защитного заземления должна быть несколько короче остальных, а изоляции снимается с нее больше. Удобнее всего определить длину жил опытным путем, установив механизм трехфазной розетки в основание и подобрав оптимальное соотношение.

Главное правильно распределить жилы силового кабеля по соответствующим клеммам разъема. Для этого давайте рассмотрим схему подключения трехфазной розетки. На этой схеме промаркированы разъемы трехфазной розетки, если смотреть на неё с лицевой стороны, со стороны подключения вилки (штекера) на 380В.

СХЕМА ТРЕХФАЗНОЙ СИЛОВОЙ РОЗЕТКИ

Для того, чтобы правильно подключить провода к трехфазной силовой розетке, напротив каждой винтовой клеммы с тыльной стороны, нанесены соответствующие маркировки, они, соответственно, зеркально отличаются от схемы представленной выше.

Схема подключения проводов к трехфазной розетке



Что говорят нам обозначения L, N, PE и некоторые другие в электрике, мы уже рассматривали здесь. Для подключения же трехфазной розетки, нужно знать следующие обозначения и соответствующие им цветовые маркировки проводов:

L1 – Белый

L2 – Коричневый (Белый с коричневой полосой)

L3 – Черный (Белый с черной полосой)

N – Синий (Белый с синей полосой)

G – Желто-зеленый

Важно соблюдать правильный порядок следования фаз, т.е. подключать провода к трехфазной розетке строго соответственно маркировке, согласно схеме.

После того, как все жилы силового кабеля подготовлены и правильно установлены в клеммах розетки, затягиваются крепежные болты.

Осталось лишь установить защитную крышку и затянуть фиксирующие её винты. На этом установка и подключение трехфазной розетки завершена.

А вот выглядит (см. изображение ниже) трехфазная силовая розетка с подключенной к ней соответствующей вилкой на 380В. Установку трехфазной вилки к питающему кабелю электрооборудования, рассчитанного на подключение к напряжению 380В, рассмотрим в следующей статье — «Подключение вилки 380 вольт».

Большинство энергоёмких трехфазных электроустройств поставляется производителями без силовых вилок, поэтому информация по их монтажу должна вам быть полезной, раз уж вы устанавливаете и подключаете силовую трехфазную розетку.



Любые вопросы, замечания или дополнения касающиеся подключения трехфазной розетки, оставляйте в комментариях к статье, будем рады обсудить это с Вами!

3-фазный 380 В на 3-фазный 230 В

спросил 4 года, 4 месяца назад

Изменено 4 года, 4 месяца назад

Просмотрено 21к раз

\$\начало группы\$

У меня есть переносной нагреватель подшипников, который работает от 3-х фазного источника питания 230 В.

Мое электропитание 3-фазное 380 В. Можно ли преобразовать 3-фазное 380 В в 3-фазное 230 В? Обратите внимание, что, поскольку оборудование портативное, важно, чтобы и решение было портативным.

Добавил фото схемы подключения оборудования. В инструкции указано: Оборудование рассчитано на 3-х фазное питание 230В (между каждым горячим проводом можно измерить 220В) при подключении 2-х фаз. это означает, что подключены 2 фазы из 3 фаз.

Электропитание трехфазное 380 В, что означает, что между каждым горячим проводом может быть измерено 380 вольт, а между нейтралью и любым из горячих проводов может быть измерено 220 вольт

• трехфазный

\$\конечная группа\$

13

\$\начало группы\$

Рис. 1. Цветная версия для однофазной проводки 230 В + N.

Из схемы видно, что вместо этого можно просто подключить L3 к нейтрали без внутренней модификации.

Единственная проблема заключается в том, что теперь изоляция компонентов должна выдерживать 230 В вместо \$ \frac {230}{\sqrt 3} \ \text V\$. Вы должны проверить, если это возможно, что они рассчитаны на это.

\$\конечная группа\$

\$\начало группы\$

Скорее всего, ваш обогреватель рассчитан на трехфазное питание с межфазным напряжением 230 В (среднеквадратичное значение), а у вас трехфазное питание с межфазным напряжением 380 В (среднеквадратичное значение).

К счастью, это одно и то же*! Так что скорее всего вам не понадобится никакая переделка, разве что штекерный переходник.

(*: В пределах нескольких процентов это может быть списано на округление; и коммунальные службы, по-видимому, переопределяют свое номинальное напряжение на 10 В вверх или вниз каждые несколько десятилетий, не замечая этого среди населения, не являющегося электриком; и в любом случае оно затмевается допусками).

Довольно редко и нестандартно можно найти трехфазный переменный ток с напряжением 230 В, измеренным между фазами, или 380 В, измеренным между фазой и нейтралью, поэтому потребуются экстраординарные доказательства, чтобы полагать, что ваш источник питания или является одним из те.

\$\конечная группа\$

4

\$\начало группы\$

Это может быть простое решение в зависимости от соединения. Если нагрузка подключена между двумя фазами и нет соединения с нейтралью, как вы указали в разделе комментариев, вы можете подключить нагреватель подшипника между L1 и нейтралью от вашего питание 380В. Это даст вам напряжение примерно 220 В и снизит выходную мощность примерно на 1 кВА. Единственным другим вариантом без знания внутренних соединений был бы большой трансформатор на тележке.

Глядя на вашу электрическую схему, кажется, что то, что я предложил выше, будет работать. Единственная проблема, которую я вижу, заключается в том, что нейтральный провод 230 В используется какой-либо контрольной электроникой, не показанной на схеме.

^{смоделируйте эту цепь — схема создана с помощью CircuitLab}

Наилучшим способом сделать это будет 3-проводное соединение, как показано выше, путем замены существующей вилки на 380-вольтовую, или если вам нужно сохранить совместимость с 230-вольтовой. коробка адаптера с четкой маркировкой для использования только с этим устройством.

\$\конечная группа\$

1

\$\начало группы\$

^{смоделируйте эту схему – Схема создана с помощью CircuitLab}

Вам нужно только пересоединить нагревательные элементы с соединения звезда на треугольник.

РЕДАКТИРОВАТЬ:

Вы сказали:

На самом деле оборудование использует 2 фазы из 3 фаз 230

^{смоделируйте эту цепь}

Все, что вам нужно сделать, это подключить нагрузку между фазой и нейтралью, а не между фазами. 2 при 2х220В, что означает, что секции делают на разное напряжение, соединяя их последовательно или параллельно.

Для блока управления необходимо использовать напряжение между фазой и нейтралью. Это можно легко сделать, подключив питание управления L3 к N.

Следующее, что нужно сделать, это проверить, действительно ли катушки соединены последовательно. ИМО, соединяя L2 и L3 последовательно или параллельно, вы можете получить 380 В/220 В. Так что они должны быть подключены параллельно прямо сейчас.

^{имитация этой цепи}

Еще одна возможность объединения нескольких напряжений. Следите за тем, чтобы обмотки были намотаны в одном направлении или они были соединены встречно-последовательно, разрушая их магнитное поле.

^{имитация этой схемы}

\$\конечная группа\$

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

обозначение, маркировка, подключение от розетки 220В

Силовые розетки мощностью 380В активно используются в промышленности и строительстве. Конструкция выдерживает как механические, так и электрические нагрузки. Удобные крепления предотвращают короткие замыкания и выход оборудования из строя. Уникальные возможности, простота подключения и безопасная эксплуатация – основные преимущества этого продукта. Главное правильно подключить розетку на 380 вольт.

Содержание

1. Характеристики розетки 380 В
2. Types of sockets
3. Marking
4. Connection methods
5. Four-wire networks
6. Five-wire networks
7. Connecting a three-phase socket
8. Checking outlets

Features of the 380V socket

Power socket Takel stationary internal Разъемы силового кабеля 380 вольт

рассчитаны на суровые условия. Промышленная вилка и усиленная розетка на 380 В защищены прочным корпусом, выдерживающим незначительные удары. Простота соединения, прочный пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или при проведении строительных работ. К продукции предъявляются повышенные требования безопасности.

Контакты имеют большую площадь контакта, что снижает нагрузку и исключает возможный перегрев. Каждый компенсатор натяжения закреплен винтовым соединением, которое удерживает провод на месте. Медная конструкция устойчива к коррозии, а также устойчива к образованию оксидной пленки.

Зажим надежно удерживает кабель, предотвращая его обрыв. Специальные канавки обеспечивают прочное соединение и исключают люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного соединения, что предотвращает короткие замыкания.

При высоком напряжении возрастает риск дугового разряда. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно останавливать подачу питания перед удалением. Решение снижает риск поломки оборудования или ожогов кожи.

Пластик устойчив к перегреву, негорюч и способен выдерживать прямые солнечные лучи. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготовлена ​​в соответствии со стандартом IP 44 или IP67.

Типы розеток

Силовые разъемы различаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 соединений. Чтобы понять разницу, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением 380В. Стандартная квартира использует 220В. Этот показатель можно получить, соединив одну из трех фаз нулевым проводом. Для подключения промышленной розетки на 380 вольт достаточно соединить две фазы и нулевой провод. Аналогичный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов разъемов питания:

• 2P+PE — используются две фазы и один заземляющий контакт;
• 3P + PE — 3 силовых кабеля и один с заземлением;
• 3P+PE+N — 3 фазы, одна земля и ноль;
• 3P+N — три силовых контакта и один нулевой.

Розетка 380В 2P+PE Розетка 380 3P+PE Розетка 3P+PE+N Вилка 380 3P+N

Штыревые соединения отличаются не только количеством контактов, но и строением корпуса. Существуют кабельные конструкции для подключения портативных устройств. Фланцевые выключатели изготавливаются с креплением, которое может быть встроено прямо в стену или под углом. Последний тип – накладные розетки. Некоторые корпуса снабжены дополнительным защитным колпачком.

Маркировка

Буква Р обозначает силовой или фазный проводник, N — нулевой, а обозначение РЕ указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют, чтобы фаза была обозначена бордовым, красным или коричневым цветом, ноль – синим или голубым оттенком. Земля окрашена в два цвета — желтый и зеленый.

Помимо напряжения на корпусе указан максимально допустимый ток. Промышленная розетка 380В способна выдержать 16А, что приемлемо для обычной сети. Для более мощных соединений используются соединения на 32, 63 и 125 ампер. Во избежание перегрева и возгорания важно заранее проверить силу тока блока питания.

Также маркировка может указывать на степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от брызг воды и частиц пыли. Нередко такие корпуса оснащаются защитой сверху.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет выполнять соединения в помещении или на улице с повышенной влажностью.

Способы подключения

Кабель силовой ВВГнг(А)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать техникой безопасности и правилами подключения.

Основой любого соединения является кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. По ГОСТу для розетки с напряжением 380В и силой тока 16 А достаточно провода сечением от 1,5 до 4 мм. Штепсельный кабель должен быть не менее 1,5 мм и не более 2,5 мм. Толщина заземляющего провода должна быть 6 мм.

При сборке коммутационных элементов важно соблюдать правило: питающий кабель — розетка, приемный кабель — вилка. При зачистке провода нельзя обрывать или запутывать провод. Чем равномернее контактный участок кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводки начинается с разборки корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фазные. Возле контактов нужно найти обозначения L1 L2 L3 и подключить к ним трехфазные провода в произвольном порядке. Далее необходимо найти нулевой провод и зажать его на клемме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема, аналогичная предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с землей. Наличие земли требует наличия дополнительного элемента цепи – автоматического выключателя УЗО. Этот комплект предотвратит поражение электрическим током, если шасси или монтажная рейка находятся под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без него. Все зависит от наличия кабеля защитного заземления. Соединение симметричное, поэтому порядок подключения силовых кабелей произвольный. По окончании монтажных работ проверьте правильность подключения и исправьте ошибки.

Проверка розеток

Перед эксплуатацией важно произвести проверку, которая состоит из четырех основных пунктов:

1. Визуальный осмотр на возможные физические дефекты корпуса.
2. При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
3. Устройство инициирует короткое замыкание для проверки правильности подключения.
4. Измерение линейного и фазного напряжения на холостом ходу.

При испытании рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. Напоследок еще раз проверьте корректность и качество подключения.
