Схема подключения розетки на 380 вольт
Обычно квартиры и жилые помещения запитываются от однофазных внешних электрических сетей. Иногда частные домовладения, гаражи, дачи имеют трехфазное электроснабжение. Для того чтобы запитать трехфазных (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты), требуется наличие розетки (разъема) на 380 вольт.
Как правило, не представляет никаких трудностей сделать все соединения в однофазной розетке. В то же время, правильно выполнить подключение разъема на 380 вольт несколько сложнее — ним подходят четыре или пять кабельных жил. Важно выполнить все соединения правильно, во избежание поражения электрическим током и поломки электрооборудования.
Перед тем как приобрести разъем, необходимо убедиться, что он соответствует вилке электрического прибора. При необходимости возможно заменить вилку электроприбора.
Важно! При покупке необходимо обратить вазъемана 380 внимание на величину тока, на которую рассчитан разъем. Она должна быть больше или в крайнем случае равна току, который потребляет подключаемое электрооборудование.
Подробнее о выборе разъемов и вилок на видео
- Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
- на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
- подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
- на клемму с меткой N подсоединить нулевой проводник.
В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.
Подключение РС 32
РС32 используется только для стационарного электрооборудования (электрические духовые шкафы, стационарные водогрейные устройства с ТЭНами, кухонные плиты).
К клеммам L1, L2, L3 в произвольном порядке присоединить фазные жилы А, В, С.
На контакт, помеченный как N (выделен на рисунке синим цветом), подключить нулевой проводник.
К клемме, маркированной PE (показан на схеме зеленым цветом), присоединить заземляющую жилу.
Для электропитания стационарного электроприбора возможно использовать и четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов приборов выполняется в обход штепсельного разъема отдельным проводом. Заземляющий проводник присоединяется под болт на корпусе прибора с соответствующей пометкой. Согласно действующим нормам заземление металлических частей стационарных электроприборов обязательно. Оно должно быть выполнено неразрывным, при помощи многожильного медного провода сечением не меньше, чем сечение жил питающего кабеля.
Подключение 115 (125) 3Р+РЕ+N
Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.
Фазные проводники подключаются на контакты L1, L2, L3.
К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.
Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.
Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.
Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме. Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE.
Внимание! Перед подачей электроэнергии тщательно проверить все подключения. После включения проверить отсутствие фазного напряжения на корпусе при помощи фазоиндикатора или мультиметра. Затем измерить напряжение между фазами на магнитном пускателе или клеммнике в самом приборе. При правильном соединении, межфазное напряжение должно иметь значение 380 В.
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Как подключить трехфазную розетку к напряжению 380 вольт
Владельцы частных домов и дач часто используют трехфазное электроснабжение для своих зданий. При этом домашнему мастеру приходится запитывать к сети 380 вольт электрические плиты, сварку, различные станки с асинхронными двигателями через разъёмные соединения, состоящие из вилки и розетки.
В настоящее время трехфазные бытовые сети проходят модификацию. В масштабе государства происходит переход с четырехпроводной схемы питания на пятипроводную, обладающей повышенной электрической безопасностью.
За счет этого можно встретить два вида электрооборудования, каждое из которых подключено по определенному стандарту: старым ГОСТам времен советского периода или новым требованиям общеевропейской электротехнической компании.
Содержание статьи
Разберем их подробнее, учитывая, что кабельный конец розетки монтируется со стороны источника напряжения стационарно, а гибкий кабель питания от электроприбора подключен к электрической вилке. Это общее правило для всех электротехнических схем.
Монтажные работы выполняются при полностью снятом напряжении со схемы и принятии мер, исключающих его несанкционированную подачу.
Разъемные соединения для четырехпроводной сети
Принципиальная электрическая схема
В старой системе заземления оборудования, использующей 4 провода для подключения питания потребителей по схеме TN-C, металлический корпус работающего электроприбора оставался ни к чему не подключенным. Он отделялся от подаваемого напряжения слоем изоляции. С целью безопасности ее усиливали.
Однако, вероятность пробоя диэлектрического слоя оставалась. Когда она происходила, то на корпусе появлялся потенциал фазы, который создавал ток утечки через тело прикоснувшегося человека. Подобная ситуация подробно изложена в отдельной статье о трех контактах для электрической розетки.
Пострадавшие люди чувствовали “пощипывания”, ощущали судорожные сжатия мышц, а в особых случаях получали электротравмы. Защита схемы, состоящая из одного автомата или электрических пробок, как правило, при подобной ситуации не срабатывала. Автоматический выключатель создан для решения других задач.
Конструкция разъемного соединения
Для подключения мобильных электрических потребителей в трехфазную сеть с четырехпроводной схемой создавались соответствующие розетка с вилкой.
Подсоединение проводов фаз выполнялось к своим контактам практически произвольно, ибо нагрузка между фазами всегда симметричная, а порядок их чередования сказывается только на направлении вращения асинхронных электродвигателей.
Его можно легко подкорректировать при наладке, перекоммутировав два произвольных провода фазы в любом месте. Для этого достаточно просто прозвонить электрическую схему проводки.
Нулевой рабочий провод всегда подключался на свою клемму. Она обозначалась значком заземления.
Его можно рассмотреть на лицевой стороне вилки и розетки.
Разъемные соединения для пятипроводной сети
В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.
Принципиальная электрическая схема
Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.
При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.
Конструкция разъемного соединения
В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.
В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.
Способы подключения проводов
Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:
Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.
В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.
Безвинтовое подключение провода
Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.
Последовательность работы мастера показана четырьмя фотографиями:
- №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
- №2 — вдвигание конца жилы вглубь отверстия до упора;
- №3 — установка в гнездо наконечника плоской отвертки;
- №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.
Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.
Возможные схемы подключения для трехфазной розетки
Безопасный вариант монтажа разъемов с пятью контактами
На практике применяют два варианта использования защит:
- только автоматическим выключателем;
- автоматом и УЗО.
Поясним их подключение иллюстрациями.

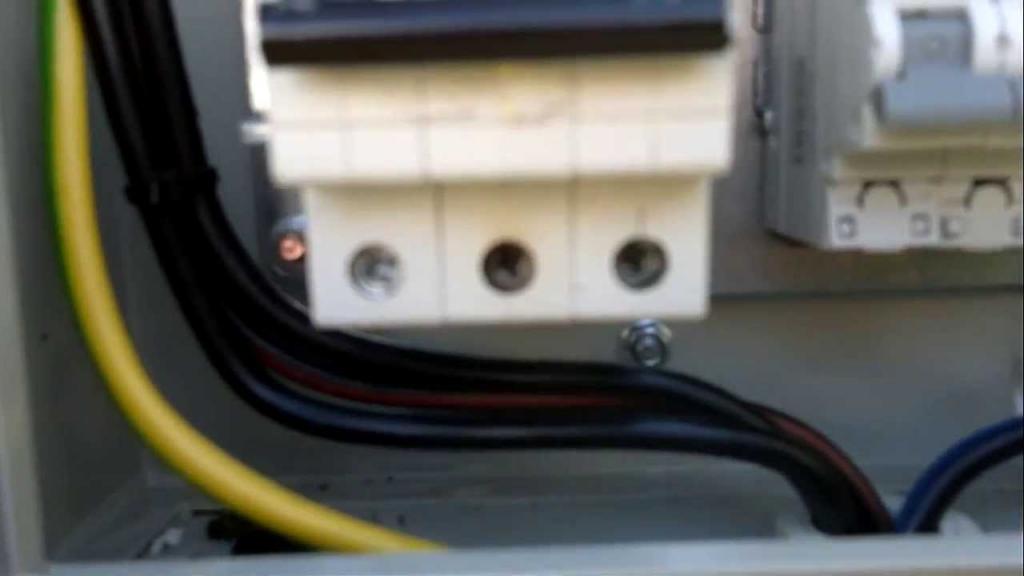

Схема защиты розетки автоматическим выключателем
Все провода фаз и рабочего нуля от электрического счетчика к розетке проходят через автоматический выключатель. В отдельных случаях нейтраль допускается пускать минуя его силовой контакт.
Защитный проводник РЕ монтируется безразрывным методом цельным куском провода от своей шины в квартирном щитке напрямую к заземляющему контакту у розетки.
Схема защиты розетки автоматическим выключателем с УЗО
При этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается последовательно после него. Чтобы упростить работу и сэкономить место в квартирном щитке можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба вида этих защит.
Дифференциальный выключатель монтируется на место автоматического. В результате вся предыдущая схема подключения остается без изменений, но в нее добавляется защита от появления тока утечки.
Безопасный вариант монтажа розетки с 4 контактами в пятипроводную схему
Здесь делается небольшое упрощение, связанное с подключением защитного нулевого провода. Поскольку на вилке и розетке нет для него места, то РЕ проводник напрямую прокладывается и подсоединяется к корпусу электрического трехфазного потребителя.
Способ вполне нормально подходит для стационарно установленных электрических плит или станков с асинхронными двигателями. Когда же возникнет необходимость переместить электрический прибор, например, трехфазную сварку на более удобное место, то для обеспечения ее безопасного использования придется решать вопрос переподключения защитного нуля.
После сборки электрической схемы с трехфазной розеткой и вилкой их необходимо проверить измерениями сопротивлений и напряжений.
Важно это выполнить до подключения к сети.
Способы проверки правильности подключения трехфазной розетки
Работа выполняется в четыре этапа:
- внешним осмотром оценивается состояние монтажа и прочность механической сборки;
- до подачи напряжения мегаомметром измеряется прочность изоляции собранного монтажа;
- в режиме омметра вызваниваются цепи от контактов выключателя до розетки для определения их соответствия схеме и отсутствия возможности создать короткое замыкание;
- включением напряжения на холостой ход с целью измерения его линейных и фазных величин.
При правильном подключении мы замерим 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не соблюдается, то следует искать ошибку в схеме.
Способы проверки монтажа кабеля к трехфазной вилке
Методика подключения электрического кабеля к потребителю и вилке должна соответствовать схеме замера напряжений на контактах у розетки.
Общая нейтраль обмоток соединяется с рабочим нулем, а их фазные концы выходят на соответствующие контакты.
Для этого омметром следует измерить активные сопротивления устройства через кабель на вилке. Поскольку сопротивления всех фаз равнозначны относительно нейтрали, то обозначим их буквой R. Эту величину мы должны увидеть при замере между фазными контактами и рабочим нулем.
Защитный ноль должен четко обнаруживаться только на контакте корпуса.
Сопротивление любого сочетания фазных контактов при исправной схеме будет 2R — удвоенное фазное сопротивление.
Если эти замеры подтвердили правильность подключения вилки с кабелем к электроприбору, то ее можно устанавливать в подготовленную для нее розетку.
Контакты вилки и розетки созданы для пропускания электрического тока нагрузок. На большие величины они не рассчитаны.
Если отключать работающий электроприбор простым их разъединением под нагрузкой, то возникает искра, перерастающая в электрическую дугу, разрушающую металл и всю конструкцию.
Для коммутаций токов нагрузки предназначены специальные контакты пускателей, а аварийные токи допускается разрывать исключительно силовыми автоматами.
Технологию крепления корпуса и подключения проводов дополняет видеоролик владельца Igor Timoshin «Монтаж трехфазной розетки».
Различные варианты соединения жил кабеля питания к электрической плиты рассматриваются в видеоролике dimapositive pylia.
Ждем ваших вопросов по подключению розеток и оценок в разделе комментариев. Напоминаем, что сейчас вам проще всего поделиться статьей с друзьями через кнопки соц сетей.
Полезные товарыСхема подключения розетки на 380 Вольт: советы специалистов
Обычно 3-х фазные розетки используют для питания мощных электрических приборов. В последнее время производители стараются изготовить мощную технику для дома. Именно поэтому вам потребуется мощная розетка. Схема подключения розетки на 380 Вольт поможет вам подключить вам эту розетку.
Если вы подключите эту розетку, тогда в дальнейшем вы сможете подключить к ней:
- Сварочный аппарат.
- Мощный двигатель.
- Электростанок.
Если вы планируете подключить розетку на три фазы, тогда соответственно ваша проводка в доме тоже должна быть трехфазной. Теперь мы рассмотрим типовую схему подключения трехфазной розетки на 32 А с заземлением.
Схема подключения розетки на 380 Вольт
Если вы приобрели это устройство, тогда его необходимо разобрать. Во время разборки вы сможет увидеть, что в этом устройстве находится 5 винтовых зажимов.
На каждом зажиме устройства вы сможете найти специальные пометки. Они необходимы для того, чтобы вы не перепутали провода. L1, L2, L3 – это фазы. N – это ноль. PE – это заземление. Как видите, здесь нет ничего сложного, и вам необходимо будет просто правильно подключить все провода. Перед тем как выполнить подключение этого устройства постарайтесь еще раз проверить цветовую маркировку проводов.
Схема подключения электрической трехфазной розетки на 380 Вольт будет выглядеть следующим образом:
Как видите, на схеме нет ничего сложного. Это устройство содержит в себе только 5 жил и 5 специальных посадочных мест. Если вам будет интересно, тогда можете прочесть про схему подключения выключателя света с индикацией.
Особенности монтажа трехфазной розетки
Если вы планируете выполнить монтаж трехфазной розетки, тогда вам обязательно необходимо изучить ее особенности. Здесь вы найдете отличия от подключения обычной розетки.
Важно знать! Использовать трехфазные розетки для снятия нагрузки электроустановки категорически запрещается. Их используют только для снятия напряжения.
Если вы желаете снять нагрузку с мощных устройств, тогда вам необходимо использовать специальные переключатели. Они способны обеспечивать высокую скорость отключения. Обычно монтаж подобных устройств происходит полностью стационарно. Использовать для выполнения этой работы розетки запрещается.
Розетки используются в тех местах, где вам необходимо будет подключить достаточно мощное оборудование.
Трехфазная электрическая сеть открывает перед владельцами широкие возможности. Благодаря монтажу трехфазной сети вы сможете подключать достаточно мощные приборы просто в розетку. Если вы желаете правильно эксплуатировать свою сеть, тогда она должна иметь безопасность не менее 3.
Рекомендуем прочесть: схема электропроводки на кухне.
Правильно подключить по цветам 380 вольт
Все электрические приборы, потребляющие электроэнергию создаются производителями по государственным стандартам, когда на обмотки электродвигателей, нити накала источников света, нагреватели и другие исполнительные устройства необходимо подать напряжение строго определённым образом.
Для этого используется кабель питания, который подключен с одной стороны к клеммам прибора, а с противоположной — на вилку, вставляемую в розетку так, чтобы обеспечить правильную работу исполнительного механизма.
С этой же целью контакты электрической розетки необходимо подключать к электропроводке, соблюдая установленные правила монтажа, а не произвольно. Даже в современной однофазной сети переменного тока по существующим правилам используется три провода, а не два.
Это раньше, в схеме электрооборудования с заземлением, выполненным по системе TN-C, произвольное подключение проводов фазы и ноля на контакты розетки создавало только неудобства электрику, занимающемуся поиском повреждений, но не влияло на работу приборов.
Сейчас же неправильное подключение проводов к трехконтактной розетке приведет к изменению порядка подачи напряжения, нарушению работы исполнительного механизма, создаст неисправность, вызывающую аварийную ситуацию.
Конструкции трехфазных розеток на 380 вольт
Старые устройства вилок и розеток
В советское время внутри трехфазной проводки сети 0,4 кВ применялась четырехжильная электропроводка, состоящая из трех фаз и одного рабочего нуля. Для подключения электрических потребителей создавали стационарно устанавливаемые розетки с утопленными в корпус контактами типа «мама» и вилки, использующие выступающие контактные пластины — «папа».
На корпусе вилки и розетки выполнялась маркировка, обозначающая фазные клеммы и нулевую. Рабочий ноль часто показывали стандартным значком заземления.
Маркировку выполняли как с лицевой стороны корпуса, так и с тыльной — там, где подключаются провода. Она упрощала монтаж, делала удобной проверку схемы при наладке и эксплуатации.
Старые вилки и розетки с четырьмя контактами сейчас продолжают надежно работать в схемах трехфазной электропроводки, собранных по системе заземления оборудования TN-C. Они же могут успешно использоваться в современной пятипроводной схеме.
Современные конструкции
Переход на новую схему заземления электрооборудования TN-S и ее модификации обязывает владельцев подключать электрические трехфазные устройства в работу через пять проводов, четыре из которых остались прежними (три фазы и ноль), а дополнительно добавился защитный ноль, или РЕ проводник.
Поэтому на вилке и розетке стали устанавливать пять контактов и маркировать их тем же способом с двух сторон каждого корпуса.
Одна из модификаций трехфазной розетки на 380 вольт показана на фотографии с открытой крышкой.
Способы подключения проводов к розетке
В современных конструкциях используются два метода:
1. с помощью винтового крепления;
2. безвинтовой зажим.
Первый способ
Для подключения проводов с обратной стороны корпуса обычно применяют винтовой зажим, когда очищенный от изоляции конец провода вставляется в подготовленное гнездо и прижимается в нем усилием ввернутого винта.
Этот метод используется очень давно и хорошо себя зарекомендовал. Но, он требует определенного времени на разделку концов кабеля и заворачивание винта.
Контакты для подключения проводов обычно обозначают:
фазные концы — L1, L2, L3;
рабочий ноль — N;
защитный РЕ проводник — стандартным значком заземления.
Второй способ
Безвинтовое соединение проводов трехфазных электрических розеток разработано для экономии времени электромонтажников и позволяет исключить некоторые их ошибки при работе. Все операции выполняются значительно быстрее, а при соблюдении правильной технологии надежность соединения обеспечивается полностью.
Способ безвинтового подключения провода к контакту розетки такой конструкции показан четырьмя фотоснимками.
Первый снимок демонстрирует, что изоляция с конца провода при его подготовке не снимается, остается на месте. Она для создания электрического контакта с клеммой розетки будет просто проколота специальным встроенным зажимом.
На второй фотографии провод установлен в посадочное гнездо и утоплен вниз до упора.
На третьем этапе провод удерживается в предыдущей позиции №2, а в специальный паз розетки вставляется обычная отвертка с плоским лезвием.
Затем рукоятку отвертки просто поднимают вверх, как показано на фото 4, а конструкция подвижного гнезда опускается вниз, внутрь корпуса розетки. При этом происходит прорезание изоляции и зажим металлической жилы.
Мастеру остается только убрать отвертку, продернуть конец провода, чтобы убедиться на всякий случай в его надежном удержании внутри гнезда.
Схемы подключения трехфазных розеток на 380 вольт
Чтобы от источника напряжения 0,4 кВ электрический ток правильно пришел к исполнительному механизму трехфазного электроприбора необходимо правильно по определенной схеме подключить провода к электрической розетке.
За ее основу принят тот принцип, что вся расходуемая электроэнергия учитывается счетчиком и проходит через него. Далее монтируют защиты из трехфазного автоматического выключателя, который предназначен устранять последствия перегрузок в сети и возникновения коротких замыканий.
Способы подключения пятиконтактных розеток
Провода трех фаз и рабочего нуля, по которым проходят токи нагрузки от выключателя, подключают на свои контакты розетки.
Для правильной и надежной работы схемы должен быть соблюден баланс между:
отключающими возможностями автоматического выключателя;
мощностью нагрузки, создаваемой электрическим потребителем;
тепловой и токонесущей способностью проводов и конструкции розетки с вилкой;
диэлектрической прочностью изоляции.
Пятый защитный контакт розетки посредством отдельного РЕ проводника подключается безразрывным соединением с шиной РЕ здания.
Так работает типовая упрощенная схема подключения трехфазной пятиконтактной розетки на 380 вольт в современной электропроводке. Она во многих случаях может модернизироваться, например, когда необходимо выполнить какую-нибудь дополнительную защиту.
Как пример, рассмотрим вариант подключения электрического прибора, требующего повышенной безопасности от возможного возникновения токов утечек через нарушенную изоляцию на корпус.
В таких случаях применяют УЗО — устройство защитного отключения, подключаемое сразу за силовым автоматическим выключателем перед кабелем, питающим розетку. Автомат станет защищать еще и УЗО.
Вместо двух модульных устройств: автоматического выключателя и УЗО можно использовать одну конструкцию: дифференциальный автомат, который одновременно выполняет их функции. Схема его подключения и приведена ниже.
Как видим, переход на нее от предыдущей осуществляется только заменой автоматического выключателя дифференциальным. Больше никаких других действий выполнять не требуется, даже вся проводка остается проложенной прежним методом.
Способы подключения четырехконтактных розеток
Модели старых трехфазных коммутационных устройств на четыре контакта вполне нормально можно эксплуатировать в современной пятипроводной схеме, использующую систему заземления TN-S.
В этой ситуации обеспечение безопасности от токов утечек придется возложить на РЕ проводник, который соединяет главную шину заземления РЕ не с защитным контактом розетки, который отсутствует, а подключить его непосредственно к металлическому корпуса трехфазного потребителя, как показано на рисунке ниже.
В этой ситуации работающий электрический прибор должен быть установлен стационарно. Безопасно эксплуатировать мобильные потребители при такой схеме питания затруднительно: придется при каждом подключении дополнительно перемонтировать РЕ проводник.
Способы проверки монтажа трехфазной розетки на 380 вольт
Собрав любую электрическую схему до ввода ее в эксплуатацию всегда надо убедиться в том, что ошибки монтажа отсутствуют, напряжение подводится правильно, строго по проекту.
В большинстве случаев для многих механизмов станков допускается фазные провода к розетке и вилке подключать произвольно, но не на клеммы рабочего или защитного нуля. Это может сказаться только на направлении вращения трехфазного электродвигателя: сменится чередование фаз токов, протекающих по рабочим обмоткам статора.
Для исправления подобного случая достаточно поменять местами — переподключить два любых удобных фазных провода между собой. Тогда двигатель станет вращаться в нужную сторону. Этот же прием используется магнитными пускателями, осуществляющими реверс электродвигателя.
А вот менять местами рабочий и защитный ноль запрещено, ни в коем случае нельзя: нарушится работа защит и безопасность пользования электроустановкой.
После монтажа электрической схемы для питания трехфазной розетки сразу выполняют:
внешний осмотр всех собранных цепочек и надежность созданных контактов;
электрические замеры сопротивления изоляции жил между собой и на корпус.
Электрическую прочность изоляции позволяет оценить мегаомметр. Когда его под рукой нет, а работа требует быстрого завершения, то опытному мастеру можно довериться проверенным защитам — УЗО и автоматическому выключателю, которые должны сработать при неправильном монтаже и устранить последствия ошибок.
Но, до подачи напряжения предварительно все равно необходимо выполнить электрические замеры сопротивления собранных цепочек хотя бы омметром или тестером, переключенным в этот режим, естественно, при отключенном вводном автоматическом выключателе.
Эту операцию проводят четырьмя этапами в следующей последовательности:
1. один щуп омметра с зажимом типа «крокодил» устанавливают на защитный контакт розетки, а вторым последовательно проходят по остальным ее контактам и снимают показания прибора;
2. крокодил перецепляют на рабочий ноль, а свободным щупом меряют сопротивление между контактами фаз;
3. крокодил переносят на любую фазную клемму, а щупом меряют последовательно сопротивление на двух оставшихся;
4. крокодилом и щупом измеряют сопротивление между двумя последними фазами.
Во всех случаях стрелка прибора должна указывать на бесконечность — ∞. Меньшее значение будет свидетельствовать о нарушении изоляции, возможности создания короткого замыкания. Придется искать причину и устранять ее.
Только после соблюдения этого условия можно включать автоматический выключатель для подачи напряжения на розетку, которое потребуется проанализировать.
Схемы проверки напряжения на трехфазной розетке 380вольт
Для оценки качества питания воспользуемся вольтметром переменного тока или мультиметром, переключенным в его режим.
Между всеми фазными контактами мы должны увидеть симметричное напряжение в 380 вольт, а между рабочим, а затем еще и защитным нулем с фазами — 220.
Только в этом случае допускается использовать розетку для питания потребителей. Однако, следует обратить внимание на исправность подключаемых трехфазных приборов. Ведь, они тоже могут быть с дефектами конструкции, приводящими к аварийной ситуации.
Схемы проверки правильности подключения трехфазной вилки к электрическому прибору
До подачи питания на электроприбор его исправность можно оценить замером активной составляющей полного сопротивления на контактах вилки. Простая схема ее подключения призвана помочь понять эти замеры.
Активное сопротивление проводов каждой обмотки должно быть одинаковым, равным какому-то определенному числу. Обозначим его индексом R. Это значение мы должны увидеть между контактом рабочего нуля и каждой фазы.
После этого останется убедиться, что последовательное соединение двух обмоток, замеренное на фазных контактах, составит удвоенную величину — 2R.
Такой простой способ позволит уверенно подключать вилку в розетку.
Заканчивая изложение материала хочется напомнить, что розетка и вилка спроектированы для надежной работы при пропускании или остановке номинального тока только после того, как они соединены. Разрывать их контактами проходящую нагрузку нельзя: они не предназначены для этих целей. Ведь при разъединении цепи возникает искра или электрическая дуга, которую необходимо погасить.
Такая функция возложена на специальную конструкцию силовых контактов автоматического выключателя. Только он рассчитан на отключение токов нагрузки и даже аварийных ситуаций.
В силовых линиях, обеспечивающих электропитание оборудования широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Поэтому площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.
Общие сведения о трехфазных розетках
Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.
С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.
Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.
Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.
Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.
Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.
Схема подключения трехфазной розетки
Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.
На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.
Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.
- Желто-зеленым цветом обозначается заземляющий провод РЕ
- Голубым цветом – нулевой рабочий провод
- Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.
Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.
В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.
Как подключить трехфазную розетку
После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.
Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.
Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.
После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.
Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.
На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.
Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.
Как подключить трехфазную розетку к сети 220
Очень часто в быту используются мощные электрические плиты, потребляющие ток в пределах 40-50 ампер. Как правило, такое оборудование подключается к выделенным линиям электропитания. Подключение может выполняться напрямую от вводных клемм, расположенным на задней стенке плиты, или через специальные силовые разъемы, состоящие из розетки и вилки.
Чаще всего используется второй вариант, который считается более удобным. Если нет желания ломать кафельную плитку для скрытой проводки, может быть использована розетка накладная трехфазная, наилучшим образом подходящая для подключения. Ее номинальный ток должен быть не менее 32 А.
В первую очередь кабель подключается к самой электроплите по схеме, расположенной справа на задней стенке устройства. На ней схематично обозначена клеммная колодка, расположенная рядом, куда будут подключаться проводники. Фазные контакты соединяются общей перемычкой. Вторая перемычка соединяет контакты нуля. Последний, шестой контакт предусмотрен для подключения заземляющего провода. Обычно перемычки уже заранее установлены, однако на всякий случай рекомендуется проверить их наличие.
Подключение к вилке нужно производить внимательно. Верхний контакт обычно предусмотрен для заземляющего провода. Два других – фаза и ноль, которые могут подключать любой провод. Самое главное, чтобы в силовой розетке все провода были расположены таким же образом. В противном случае неправильное подключение вызовет короткое замыкание.
Не так давно, трехфазный ввод на объект потребителя считался прерогативой промышленных предприятий. Хотя, если разобраться детально в схемах энергоснабжения многоквартирных домов, выяснится, что жильцы получают заветный 220 вольт именно от трехфазного щита питания. Наверняка, многие из вас замечали, что при аварии на электрической магистрали питание может пропадать не во всем доме сразу, а как бы в шахматном порядке. При этом, в разговорах среди ремонтников звучит фраза: «вторую фазу выбило…».
Это означает, что потребители в многоэтажке распределены на три группы (как правило, с равномерной нагрузкой). На объект заведен трехфазный силовой кабель (четырех жильный, без учета отдельной шины рабочего заземления) с общим прибором учета и единым автоматом. На выходе 3 линии с напряжением 380 вольт между ними, и рабочий нуль. Далее, по каждому из трех направлений, прокладывается двухжильный силовой провод (без учета рабочего заземления), на котором между фазой и нулем привычные 220 вольт.
Поскольку потребители в своих поквартирных распределительных щитках имеют доступ только к одной фазе, такое электропитание к трехфазному все-же не относится.
Однако есть жилые дома (включая многоквартирные), в которых вводной щиток выглядит так же, как на предыдущей иллюстрации. Например, дома, в которых нет природного газа. Зачастую в квартирах устанавливаются трехфазные электроплиты. Три фазы могут понадобиться в помещениях с электрическим водонагревателем или отопительным котлом. Такое электрооборудование тоже может использовать три фазы с напряжением 380 вольт.
Для чего применяется электропитание с повышенным напряжением
По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.
Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.
Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.
Важно! Если у вас в доме установлена розетка на 3 фазы, подключать к ней мощные однофазные потребители без специально коммутации входных клемм запрещено!
При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.
Разновидности трехфазных розеток
В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.
- Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
- Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.
Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:
Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:
При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:
Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.
Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.
Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.
Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.
Правильно подключаем к вводному устройству
В первую очередь, разберемся с цветовой маркировкой. Силовой кабель для трехфазного подключения может иметь европейские цвета, или соответствовать Правилам устройства электроустановок. В первом случае фазы маркируются коричневым, белым (серым) и черным цветом оболочки. Во втором — (что маловероятно для жилых домов), желтым, зеленым и красным. Общее у кабелей одно: равно как и в однофазной системе, рабочий нуль будет синим (голубым), а защитное заземление желтым с зеленой полосой по длине провода.
После трехфазного прибора учета (электросчетчика), должен быть установлен четырехполосный автомат. Именно на 4 линии: поскольку и фазы, и нуль при необходимости должны отключаться.
Важно! Защитное заземление заводится в розетку без возможности его разрыва коммутационным устройством (автоматом)!
В принципе, привязка конкретных линий к номерам контактов никакими инструкциями не определена. Каждый пользователь сам определяет, как именно подключить трехфазную розетку.
По негласным правилам, на четырех контактной розетке (к примеру), рабочий нуль располагается справа.
А на 5-контактной (с защитным заземлением) в центре.
Для уличной розетки с защитой от попадания пыли и влаги, так же существует типовая схема разводки линий.
И все-же, трехфазные потребители соединяются с точкой питания индивидуально, универсальности быть не может. Если вы вводите в эксплуатацию электроплиту — на входной коммутационной колодке есть несколько вариантов организации питания: на 220 или 400 вольт.
По умолчанию могут быть установлены перемычки, которые приведут к короткому замыканию между фазами. Поэтому сначала следует изучить инструкцию к электроустановке, а затем планировать расположение контактов в розетке.
Установки с трехфазными электромоторами имеют свой порядок питания. Опять же возвращаемся к основному правилу: никакой универсальности.
Проверка фаз с помощью мультиметра
Если розетка уже имеется, но при этом вы не знаете расположение линий на контактах, можно легко определить их назначение, кроме номеров фаз. Делается это с помощью тестера.
Между любыми фазными контактами должно быть напряжение 380 вольт. Между рабочим нулем и каждой из фаз — 220 вольт. Аналогичный показатель получится и между защитным заземлением с фазами. При этом, определить, где «нуль», а где «земля» (в розетках с 5 контактами) достаточно сложно.
- Если силовой кабель имеет стандартную маркировку, необходимо вскрыть корпус розетки, и убедиться, что «земляной» провод (соответствующего цвета) соединен с «правильным» контактом с одной стороны, и шиной рабочего заземления с другой стороны (в распределительном щитке).
- При невозможности определить провод визуально, проверяем разницу в потенциале для «нуля» и «земли».
Важно! Данный способ работает лишь в случае, когда заземление организовано согласно Правилам устройства электроустановок, и не имеет физической связи с рабочим нулем.
Кстати, при объединении «нуля» и «земли» эксплуатация электроустановок вообще запрещена.
Суть метода: если произвести замеры с коротким интервалом сначала между фазой и «нулем», а затем между фазой и «землей», во втором случае напряжение будет немного ниже. Это связано с тем, что линия между защитным заземлением и фазой проходит через физическую землю (грунт), где сопротивление выше, чем у кабеля нулевой шины.
Установка розетки
В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:
В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.
При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.
При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.
Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.
Видео по теме
Как подключить розетку на 380 вольт
Подключая розетку на 220В все предельно просто – что-либо напутать с двумя проводами практически невозможно. И даже если подводятся 3 провода, то среди них требовалось определить только проводник заземления и подключить его к соответствующему контакту.
Правильно подключить трехфазную розетку гораздо сложнее. В зависимости от исполнения проводки – с заземляющим проводником или без – подключать придется 4 или 5 проводов, 3 из которых будут фазными.
Здесь очень важно не допускать ошибок, ведь если перепутать контакты и подключить фазу к клемме заземления или ноля, то возникнет довольно опасная ситуация с возможностью получения серьезной электротравмы и поломки важного электроприбора.
В городских квартирах розетки на 380В не используются, но в индивидуальных домах их иногда устанавливают для подключения, например, мощной трехфазной кухонной плиты или обслуживающего какую-либо хозяйственную систему электродвигателя. Чаще электрические розетки на 380В используются в дачных хозяйствах, в гаражах для подключения всевозможных станков, компрессоров и аппаратов, электродвигатели которых рассчитаны на питание от трехфазной сети.
Содержание статьи
Как подключать розетку на 380В: основные правила
Для электропотребителей, рассчитанных на 380 вольт в России и странах СНГ в основном применяют розетки 3 типов. Более подробно рассмотрим подключение розеток только отечественных марок РС 32 и 3Р+РЕ+N. Аналогичные импортные модели, к примеру, Legrand весьма дорогостоящие и их устанавливают редко, как правило, исходя из эстетических соображений — выглядят они посимпатичнее.
При выборе розетки необходимо предполагать ее соответствие вилке подключаемого электроприбора. Можно также купить вместе с розеткой подходящую вилку и впоследствии заменить ею установленную штатную.
При подключении розетки на 380В необходимо:
- Отключить в цепи напряжение и проконтролировать его отсутствие вольтметром или индикаторной отверткой.
- К контактам с маркировкой L1, L2, L3 подключить фазы A, B, C. Порядок подключения, очередность фаз может повлиять на направление вращения электродвигателя. Но чтобы изменить вращение ротора, понадобится только поменять местами 2 любые фазы на контактах автомата или магнитного пускателя.
- К контакту с пометкой N подключить ноль.
- К контакту, маркированному PE или помеченному характерным значком заземляющего контура, подключить защитный заземляющий проводник.
Особенности подключения розетки на 380В марки РС 32
Розетки РС 32 используются только для стационарных приборов, которые в процессе эксплуатации не перемещаются. Например, кухонные электроплиты и духовые шкафы.
Первые три контакта, обозначенные L1, L2, L3 предназначены для подключения 3 фаз, четвертый контакт N синего цвета для нулевого провода и пятый PE для заземляющего проводника. В нашем случае подойдет и розетка с 4 контактами, в которой не предусмотрен заземляющий проводник. Но в соответствии с действующими техническими нормами заземление стационарных устройств обычно делают неразрывным, при этом заземляющий медный проводник напрямую соединяется с металлическим корпусом электроприбора специальным болтом. Проводник заземления должен быть многожильным, а площадь его сечения должна быть не меньше, чем у фазных жил силового кабеля.
Особенности подключения розетки марки 115 (125) 3Р+РЕ+N 32А на 380В
Розетки этого типа применяются для подключения различного электрооборудования в хозяйственных помещениях, мастерских, на производственных площадях, строительных объектах. При подключении передвижных устройств, от их корпуса к вилке обязательно должен быть подведен многожильный гибкий медный кабель заземления.
Заземляющий контакт с маркировкой PE находится возле направляющего паза внизу розетки, который исключает неправильное подключение оборудования. Правее PE расположен контакт N для подключения ноля. Фазы подключаются на контакты с классическими метками L1, L2, L3. Если розетка типа 3Р+РЕ+N используется для стационарного устройства, можно не задействовать контакт PE. Но стоит напомнить, что заземление корпуса электроприбора при этом обязательно должно быть выполнено в обход розетки отдельным многожильным проводником.
Подключить розетку на 380В самостоятельно под силу любому разумному человеку. В заключение можно порекомендовать произвести пару контрольных замеров — после включения напряжения в питающей цепи и подключения к розетке электрооборудования проверить отсутствие на его корпусе фазы и измерить напряжение на входных клеммах самого устройства, если вольтметр зафиксирует 380 вольт – подключено все правильно.
Понравилась статья? Поделиться с друзьями:
Зачем нужны 380 вольт и как подключить? :: SYL.ru
При строительстве дома в частном секторе перед домашним мастером встает вопрос, какое напряжение к нему подвести. Для бытовой техники достаточно 220 В, но ведь возможна и установка различных станков. К тому же, если дом достаточно велик, большой будет и нагрузка на фазу. В этом случае рациональным решением будет подключение к сети 380 вольт. Это позволит разделить группы питания бытовых приборов на линии или подключить оборудование, требующее более высокого, чем в бытовой сети, напряжения.
Особенности трехфазного: отличия от привычных 220 В
В отличие от обычной двухпроводной системы, подключение 380 вольт требует использования кабеля с четырьмя жилами, не считая заземления, которое монтируется отдельно. В этом случае 3 провода будут фазными, а один нулевым (нейтралью). Многие не понимают, как связаны 220 и 380 В, считая, что для их выработки используются разные генераторы. На самом деле все намного проще. Любую трехфазную систему можно разделить на 3 линии с привычным для всех бытовым напряжением. Используя одну из фаз и нулевой провод, получают 220 В.
Полезный совет! Если требуется ненадолго подключить оборудование, работающее от сети 380В в многоквартирном доме, можно запитаться в распределительного щита на лестничной клетке – в каждом из них имеется 3 фазы. Однако стоит помнить, что подобные действия будут расцениваться коммунальными службами как воровство электроэнергии, а через бытовой счетчик такая коммутация невозможна.
Подключение 380В в квартире вполне можно оформить официально, но только при отсутствии подведенной к дому газовой магистрали. В этом случае, при установке электроплиты, работающей от трехфазного тока, необходимо оформить необходимую документацию. Однако это дело не одного дня, к тому же многое зависит от того, есть ли такая возможность в принципе.
Преимущества трехфазной системы в частном секторе
В сельской местности часто возникают перебои с подачей электроэнергии. Виноваты здесь не энергосбытовые компании, а изношенность трансформаторных подстанций и низкий уровень квалификации электриков, обслуживающих район. Чаще всего проблема заключается в перекосе фаз, вызванном слишком большой нагрузкой на одну из них при минимальной на другую. В этом случае, при вводе в дом 380 вольт домашний мастер самостоятельно может проверить напряжение на каждой из линий и решить, какие из них можно использовать для питания бытовых приборов.
Еще одним преимуществом является экономичность. Счета за электроэнергию у пользователей трехфазной сети обычно ниже. Но стоит помнить, что помимо более сложного подключения 380 вольт, потребуется оформление определенной документации. Придется немного побегать по инстанциям, прежде чем будет получено разрешение.
Оформление разрешительной документации для подключения
Для начала необходимо подготовить проект, в котором будет прописано оборудование, требующее более высокого, чем в обычной домашней сети, напряжения. Основываясь на характеристиках оборудования, планируемого к подключению, УК составляет технические условия, в которых прописываются сечения кабелей, параметры заземления и прочие данные, обязательные для исполнения. После этого составляется акт, в который входят отчеты сотрудников, осуществлявших проверку оборудования и подтверждающих необходимость подачи питания 380 вольт в дом.
Но есть и исключения из этих правил. Если от частного дома до ближайшей трехфазной силовой линии более 500 м, то подключение высокого напряжения невозможно – никто не даст подобного разрешения, даже при условии, что владелец самостоятельно установит дополнительные столбы. В этом случае, если подобное питание необходимо, единственным выходом остается установка генератора 380 вольт, работающего на дизельном топливе или бензине.
Причины возникновения необходимости подключения 380 В
Если планируется лишь разделение трехфазной линии на три однофазных и использование его только для освещения и питания бытовой техники, никакого смысла в оформлении документации нет. К тому же сотрудники управляющей компании, производящие проверку оборудования, не дадут разрешения на подобное подключение. Другое дело, если в одной из построек у владельца оборудована небольшая мастерская. Та же циркулярная пила, для привода которой установлен электродвигатель 380 вольт, может стать поводом к подводке трехфазной линии. А как владелец будет производить дальнейшее расключение, после прибора учета электроэнергии, уже никого не касается.
Домашнюю сеть, по обслуживанию управляющей компании, можно сравнить с водопроводной. Все, что подключено до счетчика является собственностью коммунальных служб и ими же обслуживается. Коммуникации, расположенные после прибора учета, т. е. со стороны владельца, принадлежат хозяину помещения. Он и отвечает за их состояние.
Применение высокого напряжения
Наиболее востребованными в частных секторах являются небольшие точки шиномонтажа, которые достаточно просто оборудовать, при наличии определенного начального капитала – проселочные дороги в таких районах предполагают периодические повреждения колес автомобилей. В таком случае однофазной линией не обойтись. Здесь потребуется подключение различных станков, компрессора 380 вольт и иных приспособлений. Единственное, что следует учесть – это тот же возможный перекос фаз. Для защиты электрооборудования стоит приобрести и установить реле напряжения или стабилизирующее устройство. Это увеличит срок службы двигателей 380 вольт, которые используются практически во всем шиномонтажном оборудовании.
Довольно часто высокое напряжение требуется и в самом доме. Некоторые модели кухонных плит не способны работать от 220В. Подобная ситуация может произойти и в многоквартирном доме, некоторые из которых, по причине пожароопасности или ветхости, не оборудованы газовыми приборами. Если приобретена подобная плита, порядок оформления подключения 380 вольт будет идентичным описанному выше.
Подключение розетки трехфазного питания
Перед тем как подключить 380 вольт потребуется произвести некоторые вычисления. Необходимо правильно подобрать сечение провода, материал его изготовления. Расчеты производятся, исходя из потребляемой мощности оборудования. Первое, что необходимо сделать – это выписать данные бытового прибора, которые можно найти на шильдике или в технической документации. Формула расчета будет выглядеть так – I= P/(√3×U×cos(φ)), где:
- I – ток. Именно по этому параметру будут сделаны выводы по сечению провода;
- U – напряжение одной фазы. В случае трехфазной бытовой системы этот параметр равен 220 В;
- cos(φ) – показатель угла сдвига по фазам. Он также отмечен на шильдике;
- P – потребляемая мощность электроплиты или другого оборудования.
Высчитав силу тока нужно определиться с материалом кабеля (более рациональным будет применение медного провода), после чего следует воспользоваться таблицей сечений. Подобную информацию легко найти в сети интернет, а потому нет смысла останавливаться на ней подробно.
Подключение розетки 380 вольт никаких сложностей не представляет. Все контакты подобных изделий промаркированы, а значит ошибиться при монтаже практически невозможно. Главное – розетка не должна находиться ближе 60 см от водопроводного крана, чтобы попадание влаги на нее было исключено.
Подключение трехфазного питания в распределительном шкафу
После того как 380 В заведены в щит, следует выполнить правильную коммутацию. Ввод производится через мощный автомат или фидерный выключатель. После него подключается прибор учета электроэнергии, питание с которого идет на защитную автоматику домашней сети. Выглядит она следующим образом (элементы могут отличаться, в зависимости от пожеланий владельца):
- Общий автомат, способный выдержать нагрузку, потребляемую всеми электроприборами дома.
- Три АВ меньшей номинальной мощности, по группам. Это может быть кухня, остальные розетки дома, группа освещения.
- 3 устройства защитного отключения, от которых производится разводка питания раздельно по комнатам.
Фазное и линейное напряжение – что опаснее для человека
Поражение электрическим током всегда несет в себе вред здоровью или даже летальный исход. Однако величина опасности при соприкосновении с токоведущими частями фазного и линейного напряжения отличается. Так что же страшнее? Разобравшись в том, что означают эти термины, можно легко ответить на данный вопрос.
Линейное напряжение: определение и последствия поражения
Оно возникает между одним из фазных проводов и нейтралью или заземлением. Поражения таким током наиболее распространены. Они влекут за собой повреждения внутренних органов, нервной системы (вплоть до остановки сердца и дыхания), а также ожоги кожных покровов различных степеней.
Фазное напряжение: опаснее или нет?
Последствия те же, что и при линейном, но в более тяжелых формах при меньшем времени воздействия тока на организм человека. Напряжение между двумя фазами таит в себе и другие, еще более страшные последствия, причиной которых может стать дуга. Подобное явление не требует прямого контакта с проводником или иной токоведущей частью. Достаточно оказаться в опасной близости от них. Дуга вырывает часть кожного и мышечного покрова человека с сопутствующими поражениями, присущими обычному удару электрического тока.
Некоторые нормы безопасности при обслуживании трехфазной сети
В основном все правила схожи с работой по обслуживанию двухпроводных систем. Однако напомнить их лишним не будет. Самое первое, что следует знать – это неоправданность производства любых ремонтных работ без наличия определенных навыков. Здесь последствия могут быть более серьезными, чем при ошибках в обслуживании 220 В. Все работы производятся исключительно при снятом с вводного автоматического или фидерного выключателя напряжении. Если он находится на улице (часто монтируется на столбе), обязательно размещение на нем запрещающей таблички «Не включать! Работают люди». Это убережет от несанкционированной подачи питания.
Довольно часто приходится выполнять работы без снятия напряжения. В этом случае обязательно использование диэлектрических перчаток, защитных очков. Инструмент, при помощи которого производится ремонт или обслуживание, должен быть исправен. Трещины или сколы на изолированных частях являются обязательным поводом к отказу от его использования.
И главное. При появлении малейших сомнений в способности выполнить планируемые работы самостоятельно, лучше оплатить работу специалиста – в итоге выйдет дешевле.
Стоит ли подключать 380 вольт
Трехфазное напряжение в частном доме это действительно удобно и выгодно, хотя оформление необходимой документации и последующее подключение сопряжено с определенными сложностями. Если принято решение подводки 380 вольт, то стоит учитывать специфику подобной системы. В обычной домашней электросети 220 В при ремонте оборудования или замене защитной автоматики можно обойтись общими рекомендациями. Для трехфазной системы уже требуются определенные знания и навыки. Если домашний мастер ими не обладает, лучше при производстве монтажа и последующего обслуживания воспользоваться помощью профессиональных электромонтеров.
