виды и советы по монтажу
Надежность электроснабжения сильно зависит от качества соединений отдельных проводов между собой и от общего распределения электропроводки. Любые ошибки способны привести к нарушениям пожарной безопасности. Это касается любых типов помещений (жилых и производственных).
Соединение электропроводки выполняется с использованием распределительной (разветвительной) коробки. Она спроектирована производителем так, чтобы была возможность подключить розетку, выключатель или электроприборы самостоятельно.
Назначение и особенности распределительных коробок
Распределительные коробки позволяют не только удобно организовать всю электросеть, но и избавиться от необходимости искать места ее коммутации, если понадобится ремонт или замена отдельных участков.
Использование разветвительных коробок для организации сочленения проводки – одна из основных рекомендаций ПУЭ (Правил устройства электроустановок). Эти изделия с полым корпусом имеют круглое или квадратное сечение, а также наружный и внутренний варианты исполнения. В последнем случае коробки встраиваются в стену, а крышка располагается на одном уровне с поверхностью стены. Наружные модели крепятся прямо на стену.
Соединение проводов между собой происходит внутри распределительной коробки. Для этого на ее боковых стенках имеются выходы, через которые и заводится проводка. Для быстрой замены поврежденных участков провод укладывается в гофрированную трубку, которая крепится к коробке посредством резьбы или штуцера.
Преимущества распределительных коробок
- Места сочленения проводки находятся в одном месте, их осмотр и устранение неполадок выполняются быстро и эффективно.
- Высокий уровень пожарной безопасности. В одной коробке легче инспектировать провода и выявлять любые неисправности.
- Использование коробки в паре с гофрированной трубой позволяет выполнять быструю замену проводки без необходимости искать ее в стене.
- Подключить к существующей сети розетку или выключатель можно в любой момент, так как место соединения проводки известно и всегда доступно.
Распределительные коробки изготавливаются из ПВХ-пластиков, иногда из металла. Продукция обладает степенью защиты от IP54 до IP56. Если предполагается, что на коробку будет воздействовать вибрация или иная нагрузка, выбираются изделия повышенной прочности. К ним относятся модели из поликарбоната.
Методы соединения проводов в коробке
Соединение в распределительной коробке может выполняться несколькими методами, каждый из которых имеет свои преимущества и недостатки. В процессе работы понадобится соответствующий инструмент, без которого сформировать качественное сочленение невозможно.
Соединение методом скрутки
Скрутка — самый ненадежный способ соединения токонесущих жил между собой, но одновременно и самый простой. Соединять таким способом проводку в разветвительной коробке запрещено, так как это чревато перегревом проводников с последующим возгоранием. Скрутка хороша в качестве временного соединения для тестирования цепи.
Чтобы соединить два провода методом скрутки их необходимо очистить на 4 см от изоляции. А если проводники многожильные, раскрутить каждый из них на 2 см. Провода накручиваются друг на друга пальцами, затягивается соединение пассатижами. Если толщина провода не превышает 1 мм, накручивается от 5 витков, для большей толщины понадобится от 3 витков. Место скрутки изолируется.
Соединение методом опрессовки
Опрессовка подразумевает использование кримперов или опрессовочных клещей, а также гильз, изготовленных из тех же материалов, что и проводка. Такой способ обеспечивает высокую надежность сочленения. Соединение проводов в коробке выполняется относительно быстро, а сам метод подходит в случаях, когда предполагается высокая нагрузка на проводники.
Перед обжимом провода скручиваются на длину гильзы, после чего этот пучок заводится в соединитель. Гильза обжимается кримпером, а готовое соединение изолируется изолентой, либо термоусадочной трубкой.
Соединение методом сварки
Способ отличается высочайшей надежностью, но для реализации требуется инверторный сварочный аппарат, угольный электрод (для медных жил) и флюс. Итогом становится буквально цельный проводник, контакт в точке сочленения которого не ухудшается со временем. Жилы при таком соединении должны быть изготовлены из одного материала.
Последовательность действий:
- Провода соединяются методом скрутки.
- Углубление электрода заполняется флюсом.
- Электрод прижимается к концу скрутки до образования контактной точки.
- Шарик, образованный в месте сварки проводов, после остывания зачищается и покрывается лаком.
- Готовое соединение покрывается изолентой или термоусадочной трубкой.
Точечная сварка выполняется инвертором на 24В с минимальной мощностью 1 кВт. Величина сварочного тока устанавливается в зависимости от сечения проводника.
Соединение методом пайки
По надежности контакта метод пайки приравнивается к сварке, выполняется похожим образом. Однако его не рекомендуется использовать для соединения проводов в местах, которые могут подвергаться чрезмерному нагреву.
Пошагово процесс сочленения проводки выглядит следующим образом:
- Провода покрываются канифолью. Она наносится на поверхность жил разогретым жалом паяльника до появления налета ржавого оттенка.
- Далее выполняется скрутка жил.
- На место скрутки паяльником наносится олово так, чтобы оно проникло между витками.
Несмотря на высокую надежность такого соединения, его реализация требует довольно много времени, особенно по сравнению с опрессовкой.
Соединение с использованием зажимов
Применение винтовых контактных зажимов имеет ряд преимуществ перед другими способами сочленения проводников:
- Простота реализации – достаточно затянуть отверткой пару болтиков.
- Доступность – стоимость винтовых зажимов (клеммных колодок, винтовых клемм) низкая, из инструмента понадобится всего одна отвертка с подходящим жалом.
- Высокая надежность контакта, сравнимая с опрессовкой.
- Возможность соединять между собой жилы, изготовленные из разных материалов.
К минусам относится сложность соединения нескольких проводников из-за ограниченного диаметра попарно расположенных гнезд клеммы. Для сочленения проводников необходимо их вставить в гнезда колодки, расположенные друг напротив друга, а затем затянуть отверткой винты. Предварительно жилы очищаются от изоляции.
Кроме винтовых клемм, активно используются варианты:
- С плоскопружинным механизмом – одноразовые модели для одножильных проводников. Повторно такие клеммы использовать нельзя, так как внутренняя пластина-лепесток (прижимающая провод), принять первоначальную форму неспособна.
- С рычажковым механизмом – многоразовые универсальные клеммы, которые также не требуют инструмента. При соединении проводов, их концы вставляются в клеммные отверстия, после чего зажимаются рычажками.
Некоторые клеммные колодки заправляются электромонтажной пастой, что позволяет сопрягать между собой алюминий и медь, а также защищать провода от окисления.
Болтовое соединение
Среди преимуществ данного типа соединения отмечается:
- Простота монтажа и его низкая себестоимость.
- Возможность соединять проводники, изготовленные из разных материалов.
К минусам болтовых соединений относятся следующие пункты:
- Относительно низкое качество фиксации проводников.
- Большие размеры соединения. В итоге оно не всегда может поместиться в распределительную коробку.
- Из-за громоздкости на изоляцию болта придется потратить довольно много изоляционного материала.
Последовательность действий для организации болтового соединения:
- Концы обоих соединяемых проводов очищаются от изоляции и загибаются в кольцо.
- На болт надевается стальная шайба.
- Кольцо одного из проводов надевается сверху шайбы.
- Затем идет еще одна шайба.
- Следом кольцо второго проводника.
- На болт надевается последняя шайба, а соединение затягивается гайкой.
Если ток нагрузки не превышает 16 А, можно использовать болты с типоразмером резьбы М4 при минимальном диаметре контактной площадки – 12 мм.
Подключение розеток и выключателей
Подключение даже простейших элементов бытовой электрической цепи через распределительную коробку требует наличия минимальных знаний и навыков. Провода внутри коробки всегда соединяются по цветам, каждый из которых отвечает за фазу, ноль или заземление. Обычно используется следующая цветовая схема:
- Провод с коричневой изоляцией – на фазу.
- Голубой – на ноль.
- Желто-зеленого цвета – на заземление.
Подключение розетки. Провод, идущий от розетки, заводится в распределительную коробку – его лишняя длина обрезается. Важно оставить порядка 10 см в запас, что позволит переподключить розетку в будущем, если будет необходимость. Концы жил проводов зачищаются и стыкуются с уже имеющимися в коробке по цветам удобным способом.
Нередко в домах без заземления пара проводов имеет одинаковый цвет. Чтобы отделить ноль и фазу, необходимо воспользоваться индикаторной отверткой.
Подключение выключателя. Выключатель подключается несколько сложнее розетки, так как его основная задача – прерывание фазы, идущей на электроприбор. В коробку заводятся 3 группы проводников, но по иной схеме (на примере светильника):
- Первая жила подключается к нулевому входному проводу распределительной коробки и идет прямо на нулевой выход светильника.
- Вторая жила идет от фазного входного провода на одну из клемм выключателя.
- Провод от второй клеммы выключателя заводится снова в коробку, где стыкуется со второй частью, идущей на фазный выход светильника.
Описанная схема действует для двухклавишных выключателей.
Правила безопасности
Даже самые простые электромонтажные работы в доме допускается выполнять, только если имеется соответствующий опыт и знания в данной области. Если нет уверенности в собственных силах, настоятельно рекомендуется обратиться за помощью к профессиональным электрикам. Следует всегда придерживаться основных правил, выполнение которых защитит от травм:
- Объект, на котором ведутся работы, по возможности обесточивается.
- При работе под напряжением используются защитные средства, вроде специальных резиновых перчаток. Мастер становится на диэлектрический коврик.
- При сварке или пайке рабочее место должно быть свободно от любых легковоспламеняющихся материалов.
- Место проведения работ должно иметь достаточную освещенность.
Значительно повысить безопасность выполнения электромонтажных работ можно за счет активного использования индикатора напряжения.
Производители распределительных коробок
Для организации мест коммутации проводов и кабелей рекомендуется использовать высококачественные разветвительные коробки от производителей Hegel, Kopos или Bylectrica. Основная особенность этих брендов кроется в строжайшем контроле качества, что гарантирует соответствие реальных характеристик продукции заявленным.
Hegel
Компания HEGEL занимает свое место на рынке электротехнической продукции с 2006 года. Отличается высоким качеством своих изделий, стоимость которых остается на доступном для потребителей уровне. Продукция изготавливается из материалов зарубежного и отечественного производства на импортном высокоточном оборудовании и оснастке.
Kopos
Чешский производитель электромонтажных установочных материалов из металла и пластмассы, ассортимент которых насчитывает свыше 7000 единиц продукции, отвечающей всем мировым стандартам. Распределительные коробки в каталоге KOPOS KOLIN представлены моделями под штукатурку, в бетон и полы, для кабельных каналов, пустотелых и утепленных стен, а также многоцелевыми вариантами.
Bylectrica
Компания занимается производством различных электроустановочных изделий, характерными чертами которых остается актуальность и доступная стоимость. Продукция торговой марки Bylectrica отвечает самым строгим европейским стандартам. Среди распределительных коробок, производимых этой компанией, особого внимания заслуживают модели со встроенными винтовыми клеммами.
В нашем каталоге вы всегда можете подобрать распределительные коробки и сопутствующие электроустановочные изделия под большинство бытовых и промышленных задач. По всем вопросам касательно заказа продукции, ее особенностей и характеристик звоните по телефонам +395 (29) 202-13-86 и +375 (29) 520-06-65.
Существует много способов соединения между собой проводов. Для того, чтобы выбрать каким способом вы будете соединять провода, вам необходимо иметь представления о всех способах.
Выбор способа соединения проводов зависит от нескольких факторов.
- Материал из которого сделана жила провода (алюминий или медь).
- Сечение жил (маленькое, большое, одинаковое, разное).
- Количество проводов.
- Условия воздействия на соединение (на улице, в доме, в земле, в бетоне)
- Структура жилы провода (многопроволочная или однопроволочная).
Рассмотрим возможные способы соединения проводов в распределительной коробке.
Соединение при помощи скрутки
Метод состоит в скрутке двух и более проводов между собой с предварительным очищением изоляции.
Как сделать скрутку правильно читайте здесь: https://viktorpotapov.incpalife.ru/skrutka-provodov-v-korobke/
Плюсы соединения проводов скруткой заключаются в том, что этот метод материально не затратен и прост.
Минус в ненадежности этого соединения и невозможности соединить провода различной структуры (меди и алюминия).
Да и ПУЭ этот метод не упоминается как разрешенный. Многие говорят что это дедовский метод.
Но этот метод до сих пор пользуется популярностью совместно с такими способами как сварка и пайка.
Но скрутку можно сварить. И в ПУЭ сварка разрешена.
Сварка проводов
Сварка проводов заключается в том, что концы проводов свариваются при помощи специального аппарата. На конце скрутки получается капля из сваренных проводов. В месте сварки скрутка представляет собой единое целое и провода в этом месте не окисляются.
Соединение получается качественное и долговечное. Минусы в том, что для производства качественной сварки требуется специальное оборудование (специальные сварочный аппарат), необходимы навыки работы, трудоемкость, неразъемность соединения.
Для сварки можно использовать и инверторный сварочный аппарат, но тогда сварка оказывается хрупкой, так как напряжение сварки 40-90 вольт. Тогда как для сварки проводов лучше всего использовать аппарат с выходным напряжением 12-36 вольт.
Пайка проводов
Пайку проводов используют вместе со скруткой. Концы скрутки паяют с помощью простого или специального паяльника для пайки скруток.
Концы проводов опускают в специальную ванночку в которой находится расплавленное олово. В зависимости от размера и мощности специального паяльника можно паять скрутки из разного количества проводов.
Всем хороша пайка! Но есть у неё и недостатки – это необходимость иметь специальный инструмент. Многие пишут ещё что неудобство в том что пайка неразъемная. А зачем её разбирать? Сделал, изолировал, закрыл коробку и забыл!
Идем далее!
Соединение проводов с помощью колпачков СИЗ
(соединительных изолирующих зажимов)
О СИЗах я уже писал. Это пластиковые колпачки с конусной пружиной внутри.
Данными колпачками очень хорошо соединять многожильные провода. СИЗы в основном используются при подключении люстр, светильников, разводки проводников в самой люстре.
Но можно использовать и для усиления скруток в распределительных коробках. Также накручивают СИЗы и на скрутку из алюминиевых проводов.
Плюсы соединения колпачками СИЗ это:
Низкая их стоимость, простота соединения, противовозгараемые свойства колпачков, маркировка по цветам.
Из минусов – это не очень высокая надежность такого соединения.

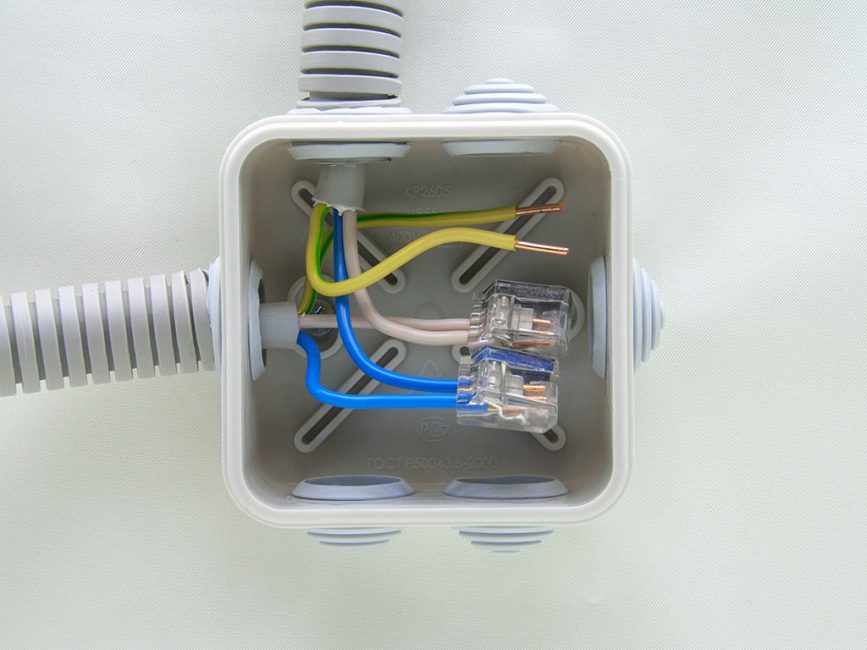

С помощью клеммников Wago
Самозажимные клеммы Wago сделаны на основе пружинящего эффекта специальной прижимной пластины. С помощью рычажковых клемм Wago можно соединять как провода из моножилы, так и многожильные провода. Есть специальные клеммники Wago со смазкой, с помощью которых можно соединять алюминиевые и медные провода.
Если эти клеммники настоящие, не подделка то они могут выдержать достаточно большой ток. Есть мастера которые применяют эти клеммники для соединения проводов в коробках. Я бы не стал этого делать. Да и в ПУЭ об этом ничего не сказано.
Клеммники Wago удобны для подключения точечных светильников, люстр, расключения проводов в люстре.
Достоинства данного способа – это простота соединения, легкость, довольно хорошая надежность, можно соединять провода из разных металлов.
Недостатки – это стоимость клеммников.
Соединение с помощью клеммных винтовых колодок
Клеммные винтовые колодки бывают разных размеров. В зависимости от сечения провода выбираем размер клеммной колодки. Как по мне, я бы не стал соединять провода в коробке при помощи клеммных винтовых колодок. Если только деваться уже некуда. Тем более что колодки продаются сейчас неудовлетворительного качества.
Как максимум – это соединения проводов при монтаже люстр, бра, точечных светильников.
Плюсы этого способа – простота монтажа, невысокая цена колодки, возможность соединения проводов из разных металлов. Минусы – качество соединения. Винты нужно время от времени подтягивать.

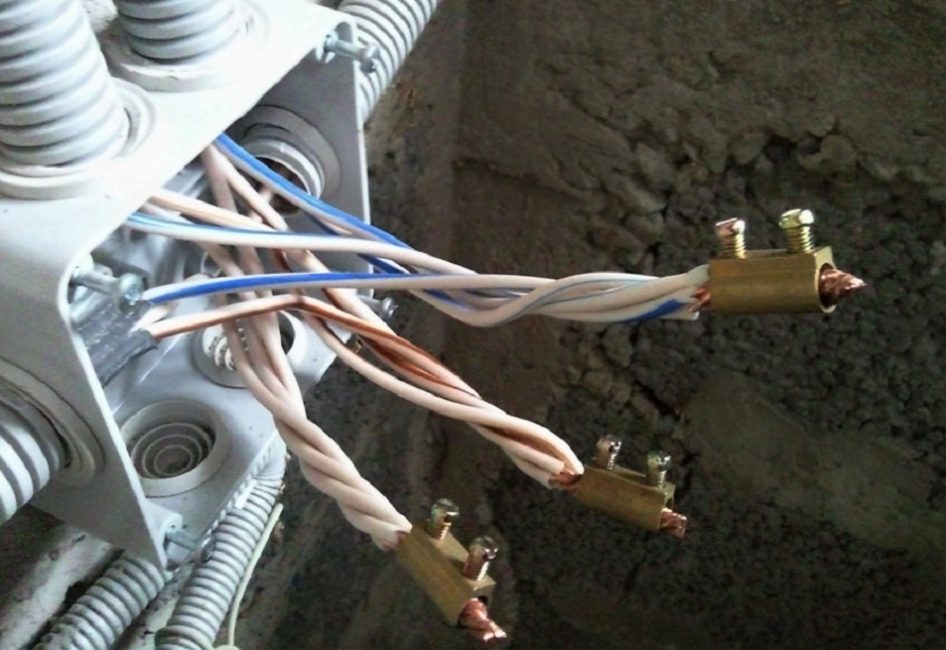

Соединение с использованием болта
Кроме болтов нужно еще иметь две гроверные шайбы, обыкновенные согласно количеству соединяемых проводов и гайки соответствующего диаметра. Очищаем провод от изоляции на нужную длину, из очищенного провода делаем кольцо соответствующее диаметру болта и соединяем как показано на рисунке. Чтобы между каждым проводом была шайба.
Гайки закручиваются по часовой стрелке, значит направление кольца должно быть тоже по часовой стрелке, дабы кольцо не разошлось. Затягиваем очень хорошо, только резьбу срывать не надо. Если ещё законтрогаить – фиг что будет такому соединению.
Плюсы – простота, дешевизна, надежность, можно соединять провода из разных металлов. Минусы – громоздкость. Если нужно сделать такое соединение в распределительной коробке, то коробка нужна соответствующего размера.
Соединение с помощью зажима “орех”
Зажим “орех” представляет собой две пластины со специальными выемками для проводов и скрепленных между собой по углам четырьмя винтами. Всё это заключено в пластиковую оболочку, как показано на рисунке.
Пластиковый корпус состоит из двух половинок, скрепленных между собой специальными пружинными зажимами.
Для соединения нужно вставить соединяемые провода между пластин предварительно очистив их концы от изоляции и затянуть винтами. После чего на соединение нужно надеть пластиковый корпус. Какая-то дополнительная изоляция не нужна.
Преимущества – простоты соединения, небольшая стоимость “ореха”, можно соединять провода из разных металлов. Недостатки – нужно периодически подтягивать винты, которые ослабляются со временем.
Опрессовка гильзами
Для опрессовки гильзами нужно иметь провода и гильзы. Да еще специальные клещи для опрессовки. Гильзы существую разного диаметра. Подбираем гильзу в зависимости от сечения и количества соединяемых проводов.
Очищаем концы проводов от изоляции на нужную нам длину, складываем вместе вставляем в гильзу и клещами опрессовываем в нескольких местах.
С помощью гильз можно соединять также провода из разных металлов, вставив их с разных концов гильзы.
Достоинства такого соединения – качество, можно соединять провода из разных металлов. Недостатки – нужен специальный инструмент, процесс соединения требует большего времени.
Соединять провода опрессовкой можно также в распредкоробке.
Мы рассмотрели способы соединения проводов.
Прочитав статью вы решите какой способ выбрать вам. Какой бы способ вы не выбрали, нужно чтобы соединение проводов было надежным и долговечным.
Ещё статьи по теме:
Монтаж электропроводки своими руками
Использование колпачков СИЗ для соединения проводов
Делаем скрутку проводов в коробке правильно
Паяльник для пайки скруток в распределительной коробке
Еще статьи на сайте
Для разводки электропроводки используют специальные устройства, называемые распределительными (распаечными) коробками. Их монтаж полностью исключает вероятность выхода оголенных жил наружу. Соединение проводов внутри распределительной коробки допускается только посредством сварки, опрессовки и посредством специальных зажимных устройств.


Назначение распределительных коробок
Читайте также: Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева


Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную
При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.
Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.
По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.
Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.
Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.


Монтаж коробки
Читайте также: Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

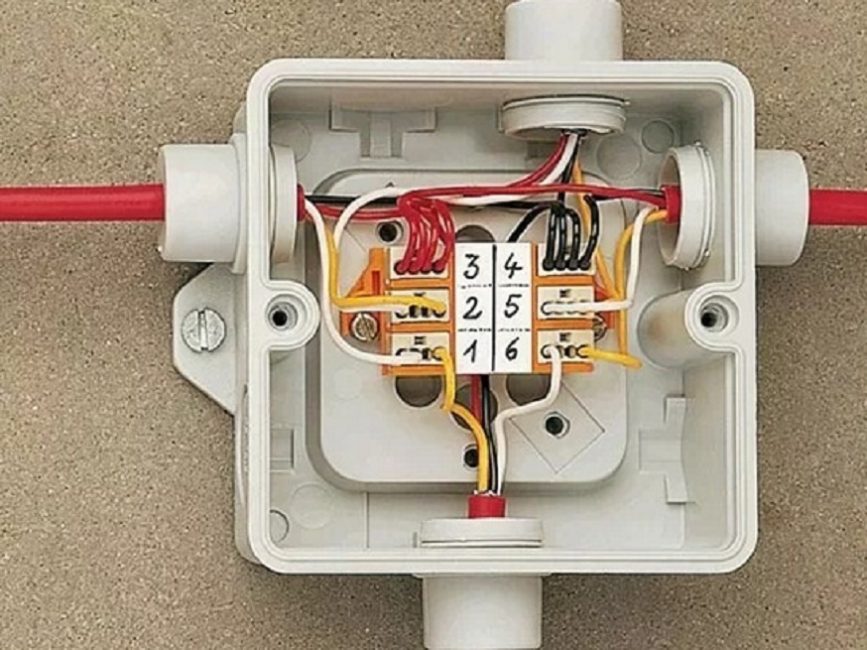

Для удобства все линии следует промаркировать
Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.
Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм2.
Для освещения используются жилы 1,5 мм2, для розеток 2,5 мм2. При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).
При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.
При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.
При соединении алюминиевых проводов в распределительной коробке следует быть предельно осторожным. Достаточно небольшого нажима, и хрупкая жила тут же растрескается.


Способы соединения
Читайте также: Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

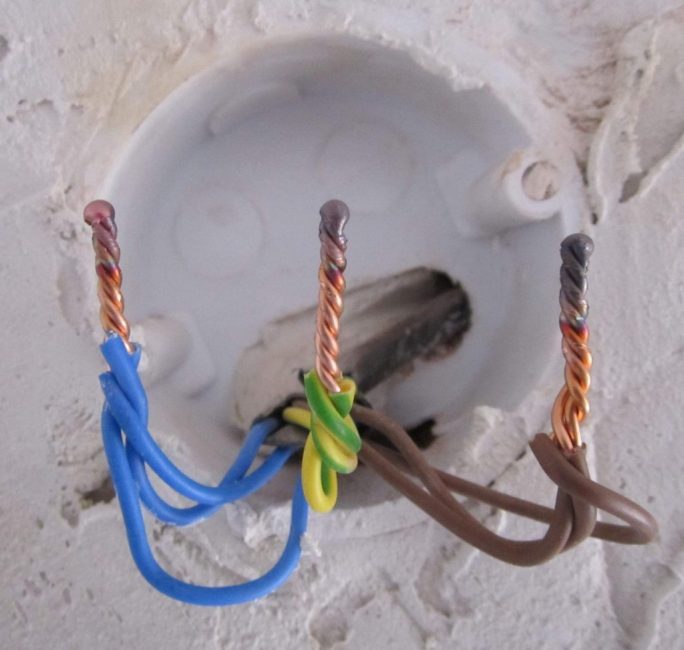

Сварка медных проводов
При выборе того или иного способа соединения следует ориентироваться в первую очередь на предполагаемую нагрузку на сеть. Согласно требованиям ПЭУ, монтаж любых видов электромагистралей в распределительной коробке может осуществляться тремя основными способами.
Наиболее часто используется сварка и опрессовка. Допускается также соединение посредством специальных винтовых или болтовых зажимов. При этом их размер должен точно соответствовать сечению проводов и количеству жил.
Сварка
Читайте также: [Инструкция] Как правильно крепить профнастил на крыше: пошаговое куроводство крепежа своими руками, резка, монтаж на саморезы, советы (Фото & Видео) +Отзывы


Сварка жил в распредкоробке
СваркаСварной метод походит только для сопряжения проводов, выполненных из однородных металлов. Он относится к одним из надежнейших способов соединения. В отличие от скруток или даже болтовых соединений, переходное сопротивление в нем отсутствует, что сводит к минимуму вероятность перегрева контакта и его замыкания.
Этот метод в корне отличается от пайки – расплавления между проводами промежуточного материала (чаще всего оловянно-свинцового припоя). При сварке промежуточный металл не используется. Производится только расплавление соприкасающихся частей, в результате чего провода превращаются практически в единое целое.
Спаечные соединения из-за наличия третьего, более рыхлого материала, способны со временем ослабляться. Плюс в местах стыков из-за разницы составов возникают разрушающие химические реакции. Поэтому для соединения проводов внутри распределительной коробки расплавлением, согласно ПЭУ, требуется именно сварка.
- Для проведения работ достаточно минимальных навыков. В быту для этих целей чаще всего используется точечная или дуговая сварка, которая производится на графитовых (для меди) или угольных электродах
- Начинающим сварщикам лучше использовать аппарат с постоянным током напряжением 12-32 Вт. Опытные монтажники предпочитают работать с более мощными агрегатами с переменной силой тока
- 5-6-сантиметровые концы проводов предварительно зачищают, а затем скручивают. При этом 5-6 сантиметров жилы должны остаться без скрутки. Их необходимо плотно прижать друг к другу. Для формирования расплавленного шарика при сопряжении трех и более жил оставляют только пару концов, остальные обрезают
- Даже скрутку обжимают обычными плоскогубцами или зажимом
- Расплавление производят поверх скрутки в течение 2-3 секунд. Для этого к ее верхней части подсоединяется заземление от сварочного инвертора
- Если сила тока в аппарате выбрана правильно, дуга должна получиться устойчивой. Залипание электродов при этом не происходит
- Для сварки пары проводов из меди, имеющих сечение 1,5 мм2 вполне достаточно 70 А, для трех жил 90 А. Если они имеют большее сечение 2,5 мм2, силу тока потребуется увеличить до 80-100 А
После сварки или пайки оставлять оголенными провода запрещено. На них обязательно надеваются изолирующие колпачки из негорючих материалов, которые прочно фиксируется в месте соединения.
Опрессовка
Читайте также: Создаем уютное рабочее место своими руками: креативно, эргономично и без вреда для здоровья (100 Фото & Видео)


Опрессовка проводов
https://krrot.net/
ОпрессовкаНаиболее прочным и надежным способом соединения проводов в распределительной коробке является соединение с помощью гильз с последующим обжимом (опрессовкой). Он обеспечивает идеальный контакт и повышенную прочность сопряжения.
Использовать его можно для разных видов проводов, как медных, так и алюминиевых разных сечений. Но чаще всего подобный метод используется для средних и больших токов. Подобный способ широко применяется даже в промышленных масштабах для опрессовки проводов на высоковольтных линиях или подстанциях.
Технически этот способ довольно прост:
- При выборе гильз используют правило соответствия материалов. Согласно требованиям обустройства электроустановок, медные провода следует опрессовывать только медными гильзами, а алюминиевые – соответственно алюминиевыми. Для сопряжения жил, изготовленных из разных видов материалов, используют комбинированные медно-алюминиевые виды гильз
- Для многожильных проводов необходимо приобрести специальные изолированные наконечники
- В подготовленную заранее гильзу вставляются зачищенные концы проводов
- Далее ее обжимают пресс-клещами. Для гильз небольшого диаметра удобней пользоваться инструментом с фигурными губками. Если гильзы имеют большее сечение (от 12 мм2), применяются специальные механические клещи с гидравлическим приводом
- Во избежание повреждения жил, особенно хрупких алюминиевых, слишком давить и усердствовать не нужно
- Последний этап – изоляция. Для нее можно использовать изоленту или термоусадочные трубки
Если гильза слишком велика, ее можно набить дополнительными проводами.
Использование винтовых или болтовых зажимов
Читайте также: Двери для шкафа-купе: пошаговая инструкция расчета, сборки и установки своими руками (Фото & Видео)


Зажимные болты или винты требуют периодического поджима
Использование винтовых или болтовых зажимовПростейший способ, при котором провода располагают между болтами и гайками. Он подходит как для соединения медных или алюминиевых проводов в распределительной коробке, так и сопряжения жил из разных материалов, то есть соединения меди с алюминием.
Как известно, эти материалы не совместимы гальванически. При их соединении напрямую вы получите мини-батарейку, которая со временем просто окислится в процессе электролизной реакции. В результате произойдет ослабление контакта, его нагрев и, как следствие, обгорание провода или замыкание. Во избежание процесса окисления между медной и алюминиевой жилой необходимо проложить иной материал, в данном случае стальную шайбу.
Для этого конец каждой жилы закручивают колечком так, чтобы ушко полностью было закрыто шайбой и не соприкасалось с соседним проводником. Располагаться оно должно так, чтобы колечко стягивалось внутрь.
Промышленностью выпускаются специальные зажимы для стыковки меди и алюминия, содержащие пасту, тормозящую процесс окисления. Использование оцинкованных болтов и шайб запрещено. Ведь для сопряжения разных материалов допускается использование металлов с небольшим электрохимическим потенциалом.
Так как узлы с болтами и винтами получаются довольно громоздкими, последние годы их заменяют более компактными клеммниками, оснащенными гаечными зажимами. Внешне эти устройства выглядят как трубки, снабженные с двух сторон отверстиями с резьбой для вставки винтов. Для многожильных проводов выпускаются специальные наконечники из латуни. Жилы с большим сечением заключают в болтовые клеммники, оборудованные открывающиеся крышкой.
Метод использования обычных винтовых или болтовых зажимов имеет еще один существенный недостаток. Контакты в них со временем ослабляются, поэтому винты и болты требуется периодически поджимать. При соединении же клеммами гайки не ослабляются даже со временем, поэтому не требуют периодического поджима. Вероятность их замыкания минимальна.
Чтобы при обрывах или обгорании проводов была возможность повторного соединения, их концы должны иметь запас длины не менее 200%.
Клеммы
Читайте также: Как правильно штукатурить стены своими руками: инструкция для новичков (Фото & Видео) +Отзывы


Использование клемм
Использование клеммИспользование клемм полностью удовлетворяет требованиям ПУЭ. Однако их применение оправдано только в том случае, если распределительная коробка оснащена уже готовыми контактными площадками. Кроме того, подобный способ больше подходит для укладки в коробке многожильных кабелей – одножильные провода обжать без повреждений сложнее, да и вместе с клеммой они займут немало места.
Развести кабели в стороны в этом случае будет проблематично. Идеальным вариантом использование клеммных колодок является соединение жилой под винт, без обжимных клемм.
Увидеть наглядно процесс соединения жил в распределительной коробке можно в следующем видеоролике. В нем подробно рассказывается о каждом из рекомендованных типов соединений электрических проводов в распределительной коробке:
8.6 Total Score
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.
Применение болтовых зажимов
8
Добавить свой отзывДля того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам,из которых они изготовлены. Они бывают накладной установки и внутренней.
Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.
Соблюдаем расцветку проводов в распределительной коробке
расцветка проводовДля того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).
Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.
Обязательно прочитайте подробные статьи про соединение проводов:
Порядок установки распределительной коробки
Соединение проводов в распределительной коробкеМногие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.
Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.
Подключение проводов без заземления (РЕ)
Подключение проводов без заземления (РЕ)Подключение проводов с заземлением (РЕ)
Подключение проводов с заземлением (РЕ)Схема в распределительной коробке, двух светильников
Схема распределительной коробки на 2 светильникаСхема в распределительной коробке, двух светильников и группа розеток
Схема подключения на освещение и розеткиОцените качество статьи:
Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.
После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.
Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.
Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).
Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.
Подготовка ниши
Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.
Коробка для стен из гипсокартонаКак правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.
Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.
Лучше выглядит, когда все коробки находятся на одинаковой высоте.
Монтаж коробки
Монтаж распредкоробкиДля монтажа понадобится:
- вырезать сбоку или в днище дырки для проводов;
- приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
- замесить немного жидкого алебастра;
- намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.
После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.
Подключение
Способы соединения проводовТеперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.
Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.
Схема проводов в распредкоробкеФаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.
Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.
Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.
После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.
Фото
Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземленияСхема Подключения Выключателя В Коробке
На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.
Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.
Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке
Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.
Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.
Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.
Пошаговая инструкция подключения одноклавишного выключателя
Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.
Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.
Это может быть чайник или, к примеру, пылесос.
Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?
Схема выключателя и розетки питания через одну распределительную коробку.
Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.
Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.
Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.
Особенности разводки проводов
Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.
Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.
Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.
Схема подключения выключателя в распределительной коробке
Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip
Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.
Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.
Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.
Читайте дополнительно: Прокладка кабелей связи в земле
После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.
Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.
Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.
Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл
Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке
Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.
Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.
Способы соединения проводов
Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.
Скрутка

Скрутка
В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки
Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.
Опрессовка

Инструмент для опрессовки
Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.
Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.
Работа выполняется в следующем порядке.
Первый шаг
Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.
Второй шаг
Скручиваем провода в пучок и вводим их в соединитель.
Третий шаг
Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки
Четвертый шаг
Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки
Сварка

Сварка
После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.
Для соединения проводов по методу сварки нужно подготовить следующее:
- сварочный аппарат на 24В мощностью от 1 кВт;
- флюс;
- угольный электрод;
- защитные средства (перчатки, маску/очки).
Схема сварки проводов
Работаем в таком порядке.
Первый шаг
Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.
Второй шаг
Соединяем провода по методу скрутки.
Третий шаг
Насыпаем флюс в углубление нашего электрода.
Четвертый шаг

Аппарат для сварки скруток ТС 700 2
Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».
Пятый шаг

Сварка
Очищаем полученную контактную точку от флюса и покрываем ее лаком.
В завершение нам остается лишь заизолировать готовое соединение.
Пайка

Пайка
Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.
Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.
Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.
Винтовые контактные зажимы

Винтовые контактные зажимы
Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.
Работа выполняется в два простых шага. Нужно сделать следующее:
- счистить с концов проводов примерно по 5 мм изоляции;
- вставить провода в зажим и затянуть винтом.
Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.
Болтовые соединения

Болтовые соединения
Оконцевание проводов
Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.
Работа выполняется в следующем порядке.
Первый шаг
Надеваем на болт стальную шайбу.
Второй шаг
Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.
Третий шаг
Надеваем следующую стальную шайбу.
Четвертый шаг
Надеваем колечко второго провода.
Пятый шаг
Надеваем последнюю шайбу и затягиваем соединение гайкой.
Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО
Самозажимные соединения
Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.
Работаем в таком порядке.

Самозажимные соединения
Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.
Второй шаг. Поднимаем вверх рычажок клипсы.
Третий шаг. Вставляем проводники в соединитель.
Четвертый шаг. Опускаем вниз рычажок.
Зажимы без рычажков просто защелкиваются.

Самозажимные соединения
Изучаем схему расключения коробки
При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)

Подключение проводов без заземления (РЕ)
Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.
Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников
Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток
В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки
Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.
Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.
Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробке
Порядок установки и подключения распределительной коробки
Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.
Первый этап – готовимся к работе

Подготовка рабочего места
В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:
- кабели 3х2,5, ВВГ;
- кабели 2х2,5, АВВГ;
- выключатель на 2 клавиши;
- крепления;
- осветительные приборы;
- розетку;
- круглогубцы;
- рулетку;
- кусачки;
- плоскогубцы;
- плоскую отвертку;
- молоток.
Второй этап – делаем разметку

Разметка рабочей поверхности
На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.
Третий этап – приступаем к монтажу

Начало монтажа
Предварительно выключаем подачу электричества.
Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.
Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.
Четвертый этап – подключаем электроприборы и соединяем провода
Условная схема соединения проводов через клеммники
Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.
На схеме показан пример соединения электропроводов посредством клеммников.
В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.
В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.
В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводов

Соединение проводов

Соединение проводов
Пятый этап – проверяем работоспособность системы
Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования
Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.
Удачной работы!
Видео – Соединение проводов в распределительной коробке
Новая распределительная коробка используется для создания проводных соединений, называемых сращиваниями, в домашних условиях. Проводка распределительной коробки часто присоединяется к электрической розетке или проводке светильника. При выполнении сращивания в распределительной коробке значительно снижается риск возникновения пожара от подключенных проводов, соприкасающихся с горючими материалами. После установки новой распределительной коробки в стене или потолке она готова к подключению проводов.
Отключите электропитание главного выключателя вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.
Вставьте подключаемый тестер цепи в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить больше проводки в ваш дом.
С помощью отвертки и молотка выбейте выбивные отверстия на распределительной коробке, куда будет вставлен кабель.
Вставьте кабельные зажимы в выбитые отверстия.
Вставьте конец провода через отверстие для кабеля в электрической коробке розетки или выключателя освещения и протолкните его через стену в сторону распределительной коробки или начните с того, что какое-либо приспособление расположено выше всего в вашем доме. Используйте рыболовную ленту, чтобы протянуть конец кабеля через кабельный зажим на распределительной коробке.
Вытяните электрические кабели так, чтобы их концы выдвигались на 6 дюймов из электрического блока и распределительной коробки, а затем обрежьте кабель с помощью кусачек.
Проложите электрический кабель другой длины от распределительной коробки к электрической розетке или светильнику, к которому он будет подключен. Вставьте конец электрического кабеля через другой кабельный зажим на распределительной коробке, а затем проложите кабель через стену к розетке или осветительной арматуре. Используйте рыболовную ленту, чтобы протянуть конец кабеля в электрическую коробку розетки. Оставьте лишние 6 дюймов на любом конце электрического кабеля и обрежьте его кусачками.
Отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля с помощью универсального ножа, чтобы обнажить цветные провода с изоляцией и оголенный медный заземляющий провод электрического кабеля.
Отделите изолированные провода с цветовой кодировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью зачистки проводов.
Держите конец белого провода, ведущий к новому устройству, до белого провода в новой распределительной коробке. Обрежьте по необходимости с помощью кусачек, чтобы они были ровными. Скрутите провода по часовой стрелке. Навинтите гайку, чтобы закрепить провода и закрыть оголенные металлические концы.
Удерживайте конец нового провода черного прибора до нового провода нового распределительного блока.Обрежьте по необходимости с помощью кусачек, чтобы они были ровными. Скрутите черные провода вместе по часовой стрелке. Прикрутите гайку для проволоки, чтобы закрепить черные провода и закрыть оголенные металлические концы.
Вставьте зеленый винт заземления, прикрепленный к концу зеленого провода провода заземления, в отверстие для винта, расположенное сбоку или сзади распределительной коробки. Прикрепите оголенные медные провода заземления или заземленные провода с зеленой изоляцией от нового приспособления и распределительной коробки к зеленому соединительному кабелю заземления. Обрежьте концы, чтобы сделать их ровными.Скрутите заземляющие провода по часовой стрелке. Вверните гайку зеленого цвета, чтобы закрепить провода.
Соедините или соедините провода, которые ведут к новой распределительной коробке, с проводами в электрической розетке или светильнике с помощью проволочных гаек таким же образом. Или, если провода собираются подключаться к выключателю освещения или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг клеммных винтов латунного цвета и затяните винт с помощью отвертки. Оберните белые провода против часовой стрелки вокруг клеммных винтов серебристого цвета и затяните винты с помощью отвертки.Используйте зеленый соединительный провод заземляющего провода, чтобы соединить оголенные заземляющие провода с медной или зеленой изоляцией и прикрепить их к электрической коробке розетки или светильника.
Наденьте крышку распределительной коробки на установочные винты распределительной коробки. Затяните винты отверткой, чтобы закрепить крышку распределительной коробки.
Относится к: RLC-410, RLC-511, B800, RLC-420, RLC-422, RLC-423.
Примечание: Пожалуйста, выберите соответствующую распределительную коробку для вашей камеры:- Распределительная коробка D20 для RLC-420, RLC-422 и RLC-423.
- Распределительная коробка B10 для RLC-410, RLC-511 и B800.
Шаг 1. Прикрепите монтажный шаблон в соответствующее место на стене.
Шаг 2. Просверлите отверстия в соответствии с положением отверстий на наклейке.
Шаг 3. Проложите сеть и кабель питания через боковую розетку распределительной коробки.
Шаг 4. Закрепите распределительную коробку в стене соответствующими винтами.
Шаг 5. Проложите кабели камеры через верхнюю крышку распределительной коробки.
Шаг 6. Подключите источник питания и сетевой кабель.
Шаг 7. Приведите в порядок кабели и поместите их в распределительную коробку.
Шаг 8. Закройте распределительную коробку и затяните установочные винты.
Шаг 9. Прикрепите камеру к распределительной коробке с помощью винтов.
Примечание: Если вы хотите прикрепить RLC-420 и RLC-422 к распределительной коробке D20, вам необходимо сначала закрепить основание камеры, как показано на рисунке ниже.
.
