Заточка ленточных пил в летний и зимний периоды

Прежде всего, приступая к заточке ленточных пил Вы должны знать. То что от правильности выполнения данного процесса, зависит то, насколько качественным будет ваш пиломатериал — доски, брус, рейки и т.д. В результате, заточка ленточных пил, процесс ответственный, но не очень сложный. Соблюдая рекомендации приведенные ниже, вы быстро научитесь этому нехитрому, но очень полезному в лесопилении процессу.



Подготовка

В первую очередь надо осмотреть ленту на наличие видимых трещин, обломанных зубьев. Для этого берёте ленту в руки зубьями от себя и перемещая руки, слегка заламывая ленту начинаете просмотр. При обнаружении дефектов ленту необходимо отправить на ремонт, либо просто выбросить.

Во вторую очередь ленту необходимо очистить от грязи и налипшей на неё древесной смолы. И только после всех этих процедур лента готова к заточке.



Заточка

Прежде всего, аккуратно берёте ленту во избежании травм. Потому что, зубья имеют остроту способную повредить Вам руки. И вставляете на станок для заточки. Ленту необходимо установить на все держатели на станке и специальным зажимом зафиксировать.

В паз между зубьями опускаем штангу толкателя, с помощью этой штанги регулируется подача ленты. В этот момент сверху на ленту опускается точильный камень, он фиксируется штоком, регулирующим глубину заточки.

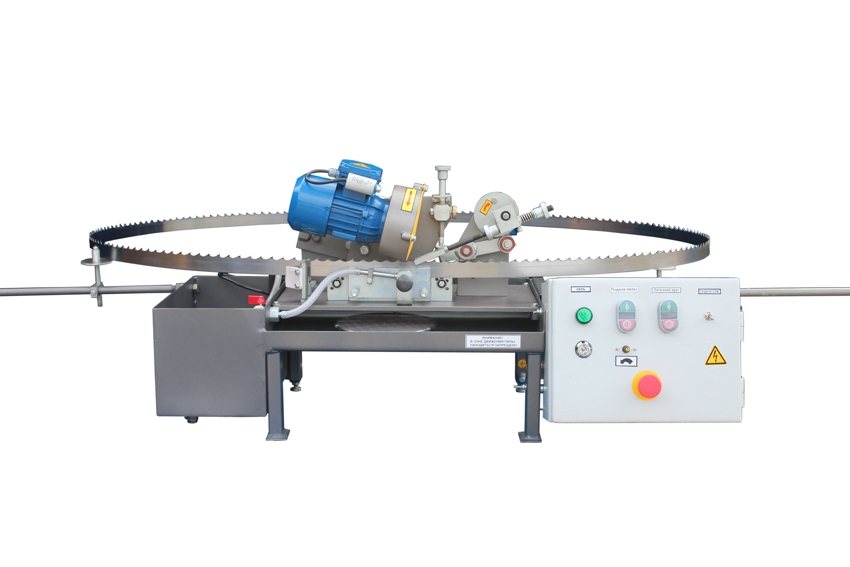

Перед началом запуска заточного станка выставляете угол заточки. Обычно для летнего леса этот угол 55-60 градусов, а для зимнего 70-80. Угол выставляется путём поворота станины на которой закреплён камень, согласно делениям, на корпусе станка.

Обратите внимание, камень для заточки имеет фаску под углом 45 градусов. Во время подготовки к процессу заточки Вы должны поправить камень если фаска не соответствует вышеуказанному углу. Отметим что правка производится инструментом алмаз или простым крупным камнем.

Сразу заметим, что правка простым камнем сложнее и требует некоторых навыков. Так же не соответствует правилам техники безопасности.



Запуск заточного станка

Вы подготовили станок и пилу для начала заточки, теперь приступим к самому процессу заточки ленточной пилы.

Первым делом включаете подачу на самой низкой скорости. Для этого предусмотрены тумблеры для включения двигателя и регулятор скорости подачи. Он уменьшает либо увеличивает обороты двигателя.

При помощи винта на штанге подачи отводим зуб пилы вперед либо назад. И следим что бы камень ровной стороной (без фаски) начал касаться прямой стороны зуба.

Затем включаем второй тумблер, который приводит в движение двигатель с камнем. Понемногу без резких движений начинаете опускать камень. С помощью винтового штока который его фиксирует, до тех пор, пока камень не будет полностью проходить карман от одного зуба к другому.

Ни в коем случае нельзя допускать посинения ленты поэтому старайтесь сильно не опускать камень.Так же задвигать шток подачи назад либо вперёд иначе камень у Вас просто «съест» зуб. Заточка ленточных пил, должна проходить плавно согласно заводскому профилю зуба.

Манипулируя винтами подачи и штока опускания камня надо добиться полного отсутствия заусенцев на кончике зубьев. Законченной работой станка можно считать после прохождения ленточной пилы не менее двух кругов.



Заточка ленточных пил в зимний период

Зимняя заточка практически не отличается от летней с единственной разницей. Угол наклона зубьев более прямой доходит до 90 градусов, в зависимости от промерзания древесины. Чем сильнее промерзает древесина, тем больше угол заточки. Но имейте в виду что летом с таким углом усиливается нагрузка на пилу и возможен быстрый выход её из строя.



Заточка ленточных пил по дереву видео.

соблюдение угла, выполнение развода, затачивание на станке и вручную

Ленточная пила – режущий инструмент замкнутого типа, использующийся на лесопильном оборудовании.

Безусловными преимуществами этих элементов считаются высокая производительность и минимальное количество отходов производства. Возможно, что при распиловке обычных досок последний факт не играет существенной роли, но если речь идёт об обработке древесины ценных пород, ширина пропила и качество реза напрямую влияют на экономическую выгоду.

Правильная заточка ленточной пилы по дереву – это гарантия эффективности производства и долговечности инструмента. Обычно такие услуги оказывают специализированные компании, но если знать порядок действий и тонкости процедуры, заточить затупившуюся пилу можно самостоятельно.

Не забудь поделиться с друзьями!

Содержание статьи

• Характерные особенности
• Что нужно знать об углах заточки зубьев
• Как правильно заточить ленточную пилу
  • Разводка
  • Заточка
• Распространённые ошибки

Характерные особенности

Для ленточных пил характерны три отличительные черты. Изготавливаются они только из особых сортов инструментальной стали, что обеспечивает высокие показатели прочности и износоустойчивости зубьев. Российские производители обычно используют стали категорий 9ХФ и В2Ф, иностранные компании отдают предпочтение серии С75. В любом случае твёрдость материала должна быть не ниже 45 HRS.

Ширина реза полотна ленточной пилы намного уже, чем у дисковых аналогов. Как упоминалось выше, это является основополагающим фактором при обработке ценных пород дерева и деловой древесины.

Пилы способны без проблем справиться с заготовками любой длины и диаметра. При этом правильно заточенная ленточная пила обеспечивает высокую производительность производства.

Нужно уточнить, что надёжность замкнутых пил объясняется неоднородностью материала, который используется для изготовления полотна.

В частности, тело пильного инструмента обычно выполнено из пружинной стали, обладающей невероятной устойчивостью к растяжению и динамическим нагрузкам. На изготовление режущей кромки идут сорта стали с высоким содержанием вольфрама и кобальта. Отдельные части полотна свариваются между собой высокочастотными токами. Инструменты, изготовленные по такой технологии, могут использоваться для распиловки металла.

Что нужно знать об углах заточки зубьев

Геометрия зубьев ленточных пил может видоизменяться в зависимости от характеристик обрабатываемого материала. Это выражается в форме зуба и расстоянии между отдельными элементами режущей кромки.

Профиль ленточной пилы определяется маркировкой, которую наносит завод-изготовитель. Выглядит это так:

• WM – универсальный вариант, предназначенный для распиловки мягких и твёрдых пород древесины;
• AV – применяется для продольного реза и пиления твёрдых материалов, например замороженной древесины;
• NV – отличается узкой шириной полотна, поэтому идеально подходит для фигурной резки;
• NU – режущая кромка с широким шагом зубьев, что обеспечивает высокую производительность при пилении мягких пород древесины;
• PV – практически полный аналог предыдущего полотна, но имеет сплющенную форму зубьев;
• KV – профиль применяют для широких ленточных пил, предназначенных для мягкой древесины;
• PU – широкая пила для распиловки древесины твёрдых пород.

Шаг зубьев подбирается индивидуально, в зависимости от материала. Например, для распиловки твёрдой древесины и металла используются только мелкозубчатые полотна, чтобы избежать повреждения режущей кромки.

Мягкое сырьё и толстостенные материалы обрабатывают пилами с большим расстоянием между зубьями, что позволяет ускорить производственный процесс.

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

• разводка – отклонение зубьев от плоскости основного полотна пилы;
• высота зубьев – расстояние между верхней точкой и основанием;
• шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
• угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

• классический – зубья попеременно отклоняются в правую и левую сторону;
• зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
• волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

Обратите внимание! Именно этот метод используется для самостоятельной заточки ленточных пил. Здесь может применяться обычный наждачный круг или надфиль.

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги. Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной.

Распространённые ошибки

Если человек впервые пробует заточить пилу, ему сложно выполнить все требования и запомнить нюансы технологического процесса. Однако нарушение этих правил приводит к тому, что эффективность использования ленточной пилы заметно снижается, повышается нагрузка на полотно, что приводит к преждевременному разрыву.

Профессионалы рекомендуют не допускать таких ошибок:

• при механической заточке абразивный камень расположен неправильно относительно профиля пилы. В этом случае заточка зубьев будет неравномерной;
• излишние усилия при контакте пилы и заточного круга. В результате металл перегревается, появляется окалина, которая приводит к преждевременному износу режущей кромки;
• на полотне остаются заусенцы. После заточки все шероховатости необходимо устранить, иначе в процессе эксплуатации на металле будут появляться микроскопические трещины;
• применение собственных углов заточки. Многие неопытные мастера считают, что для зубьев пилы важна только острота, поэтому беззастенчиво нарушают геометрию профиля режущей кромки, рекомендованную производителем. Важно понимать, что форма зуба проверена годами, пытаться экспериментировать здесь бесполезно.

Вместо заключения добавим, что у каждой ленточной пилы имеется определённый ресурс, поэтому полотно нельзя затачивать до бесконечности. Производители гарантируют корректную работу инструмента, пока общая ширина полотна не уменьшится до 65% от первоначального размера.

Как заточить полотно ленточной пилы

Ленточные пилы обеспечивают непревзойденную универсальность, когда вам нужно вырезать кривые и неправильные формы даже из самых толстых пиломатериалов. Но единственный способ обеспечить функциональность вашей ленточной пилы и качество конечного продукта — использовать острые полотна ленточной пилы.

Часто имеет смысл заменить затупившееся лезвие новым, но иногда можно получить наибольшую выгоду от простой заточки старого лезвия, а не от его полной замены. Обычно вы должны быть в состоянии получить две-три заточки, прежде чем вам нужно будет полностью заменить лезвие.

Если вы хотите заточить полотно ленточной пилы, у вас есть два варианта: заточить полотно вручную или воспользоваться механическим точильным станком.

ЗАТОЧИТЕ ЛЕЗВИЕ ВРУЧНУЮ

Заточка полотна ленточной пилы вручную может показаться непосильной задачей, учитывая огромное количество зубьев, но на самом деле это относительно простой процесс и стоит гораздо меньше, чем покупка механической точилки, если вы не планируете затачивать полотна очень часто.

Иногда вы сможете заточить только самые тупые части лезвия, например, когда оно сталкивается с гвоздем или другим посторонним предметом. Однако в других случаях вам нужно будет подготовиться к заточке всего лезвия. Вы можете выполнить как частичное, так и полное повышение резкости, используя эти шаги.

ШАГОВ ДЛЯ ЗАТОЧКИ ЛЕНТОЧНОЙ ПИЛЫ ВРУЧНУЮ

Прежде чем начать, соберите следующие инструменты:

• Перчатки и защита для глаз
• Точильный камень с плоской поверхностью
• Инструмент Dremel, ручной напильник или шлифовальный станок
• Ленточная пила или самодельный лобзик.

Теперь можно приступать к заточке. Имейте в виду, что на протяжении всего процесса заточки вы должны стараться сохранить первоначальные края лезвия, не меняя углы наклона зубьев. С хорошим зрением и твердой рукой выполните следующие действия, чтобы вернуть пилу в рабочее состояние:

Вы можете оставить лезвие в ленточной пиле или использовать самодельный зажим, чтобы держать его во время заточки. Если вы держите лезвие в пиле, отключите питание, прежде чем начать.
Заточите и выровняйте кончики зубьев, прижимая точильный камень к зубчатой ​​кромке. Убедитесь, что камень параллелен зубьям диска и перпендикулярен столу пилы. Прикоснитесь им к зубам, когда рукой двигаете ленточнопильный станок назад. При движении лезвия любые выступающие зубья соприкасаются с камнем и затачиваются.
Используя инструмент Dremel, включенный на низкой скорости, или напильник, проведите устройством под небольшим углом от вершины наконечника, чтобы заточить заднюю часть наконечника.
Найдите напильник или насадку Dremel, которая соответствует изгибу пищевода — пространству между зубами. Слегка коснитесь нижней стороны каждого кончика зуба, который вы хотите заточить.
Используйте круглый напильник или насадку Dremel, чтобы подправить область резания — внешние края впадины ниже кончика.
Проверьте пищевод на предмет скопления мусора и очистите его при необходимости.

Экономьте время и энергию с помощью механической заточки ленточной пилы

Хотя ручная заточка может сэкономить вам деньги, зачастую это утомительный и трудоемкий процесс. Если у вас есть десятки пильных полотен, от которых вы хотите максимально эффективно использовать точилку, возможно, будет разумной покупкой. Специализированные точилки делают процесс заточки значительно более управляемым, экономя ваше время и энергию, которые вы могли бы потратить на что-то другое.

Заточка ленточных пил

Заточка ленточных пил

Мое первое видео на эту тему было в 2010 году. Я стал лучше снимать видео, поэтому в 2015 году Я сделал новое, более короткое видео на эту тему.

«Жизнь слишком коротка, чтобы затачивать собственные полотна ленточной пилы», — говорит коллега. заметил, когда его спросили, точит ли он свои собственные лезвия. Я был склонен согласиться, пока не наткнулся на почти новый лезвие. Мой новый клинок моментально превратился в дрянной. Мой предыдущий клинок потерпел аналогичную кончину с гвоздями, поэтому я хотел исправить это, не покупая еще одно лезвие.
Моя первая попытка заточки состояла в том, чтобы пойти на это с отрезной диск на инструменте Dremel, а лезвие все еще в пиле.

Я смог сделать лезвие острее, чем раньше, но заточенное лезвие закончилось сделать волнообразный надрез в древесине. Также было трудно сосредоточиться на лезвии и отрезном круге без другой визуальный ориентир поблизости. Я часто заканчивал тем, что надрезал углы зубов, которые Я просто обострился. Поэтому я решил, что это не лучший способ сделать это.

Почему красные линии на рисунке? Не все читают текст.

Чтобы начать все сначала, я приложил точильный камень к кончикам зубов. несколько секунд при работающей пиле, чтобы они все были сплющены на постоянную высоту. Если ваше лезвие непостоянно тупое, возможно, как побочный эффект резки гвоздь или скоба, это может быть хорошей идеей. Но если твой клинок тупой от регулярного использования, я бы не рекомендовал это.
Следующим шагом было изготовление приспособления для стачивания зубов. Мое мнение заключалось в том, что чем удобнее Я во время заточки, тем меньше это было бы утомительно, и В итоге я бы стал делать более последовательную работу.

В широком куске дерева ближе к центру есть прорезь, в которую входит лезвие. меньшая часть справа также имеет прорезь для направления лезвия. С этой установкой, Я могу двигать лезвие вперед, чтобы получить больше зубов. Кусок дерева под углом справа еще одна направляющая, которая помогает выровнять лезвие, когда я тяну его влево.

Я пододвинул стул к верстаку, чтобы сделать заточку. Мое лезвие 6 зубьев на дюйм на нем более 550 зубьев, так что их нужно точить много. Но это было управляемо.

Для пильных полотен с меньшим количеством зубьев повторная заточка имеет гораздо больше смысла. На самом деле тонкие лезвия 10 tpi, ручная переточка может быть нецелесообразной.

Для заточки зубьев я просто ненадолго коснулся отрезным диском зуба дремеля к верху зуба. Инструмент Dremel держат под небольшим углом, чтобы верхняя часть срез имеет небольшой скос по отношению к направлению движения лезвия. Предварительно сплющив верхушки зубов камнем, все, что мне нужно сделать сейчас, это добавить небольшой скос к верхней части.

Как только я начал рутину, я смог затачивать более одного зуба в секунду, так что заточка всех зубцов на моем лезвии заняла менее 10 минут. С таким временем, чтобы заточить лезвие, больше времени уходит на поход в магазин и покупку нового. Итак Утверждение «жизнь слишком коротка, чтобы точить собственные полотна ленточной пилы» становится трудно рационализировать.

Вот так выглядят заточенные зубы. Я не пытался измельчать долины между зубами.

Я полагаю, что эта процедура хороша примерно для пяти заточек, прежде чем лезвие нужно будет заменить. С каждой заточкой зубья становятся немного короче. Чтобы сделать больше заточек потребует углубления ложбинок между зубами и корректировки набора. Не стоит беда мне.

Альтернативные зубы имеют легкий изгиб влево или вправо. чтобы разрез, который делает лезвие, был немного шире, чем само лезвие. Вы можете просто увидеть левый и правый изгиб от взгляда прямо на лезвие на фотографии крупным планом слева.
