Подключение СИП кабеля к дому

Содержание

  1. Разновидности СИП и особенности его подключения
  2. Как работает YouDo?

05.05.2022 Читать 5 минут

СИП (самонесущий изолированный провод) все чаще устанавливают вместо неизолированных, «голых» проводов. Подключить СИП можно гораздо проще и быстрее. Он значительно прочнее, если сравнивать с неизолированными проводами. Его гораздо сложнее разорвать, так как кабель состоит из нескольких проводов. При сильном ветре или снегопаде старые провода часто рвутся, вызывая короткое замыкание, и с СИП такая неприятность не произойдет.

Кабель такого типа проще подключить из-за продуманной системы крепежной арматуры и других особенностей конструкции. На СИП в сильные морозы и снегопад не образуется ледяная корка (из-за полиэтиленовой изоляции). Таким образом, можно не сомневаться, что кабель отлично выдержит колебания температур, морозы, осадки и другие атмосферные воздействия.

Есть и другие причины, по которым провод СИП набирает все большую популярность среди специалистов:

  1. Более безопасен, чем «голые» провода.
  2. Пожаробезопасен.
  3. Надежен и долговечен, им можно пользоваться более 25 лет.

Разумеется, с таким набором преимуществ СИП будет стоить дороже, чем неизолированные провода, но многие пользователи отдают ему предпочтение из-за гарантии бесперебойной работы и безопасности. Подключить СИП кабель можно своими руками или при помощи электрика.

Другие исполнители на Юду

  • Семен

    Рейтинг: 5

  • Антон

    Рейтинг: 5

  • Владислав

    Рейтинг: 5

  • Магомед

    Рейтинг: 5

  • Евгений

    Рейтинг: 5

Найти мастера

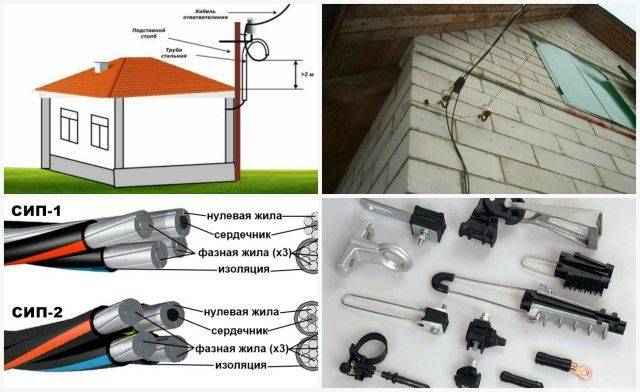

Разновидности СИП и особенности его подключения

Провода отличаются устройством и материалами.

Кабели СИП-1, СИП-1А покрыты полиэтиленовой изоляцией, которая обеспечивает стойкость к воздействию ультрафиолетовых лучей. Нулевая алюминиевая жила при этом не изолирована.

У проводов СИП-2, СИП-2А все жилы изолированы полиэтиленом. Они выдерживают воздействие осадков и низких температур, поэтому их используют в регионах с холодным климатом.

Одножильный кабель СИП-3 выдерживает температуру от минус 20 до плюс 90 градусов по Цельсию. У него алюминиевая жила изолирована светостабилизированным полиэтиленом.

Кабель СИП-4, СИП-4н устойчив к воздействию ультрафиолета, у него все жилы изолированы светостабилизированным полиэтиленом.

Наконец, у СИП-5, СИП-5н есть две и более жилы, изолированные сшитым светостабилизированным полиэтиленом. Кабель выдерживает высокие температуры.

Перед тем, как заменить старые провода на СИП 2х16 (где 2 — это количество проводов, а 16 — сечение провода в мм2), необходимо выполнить комплекс подготовительных мероприятий.

В частности, получить в энергосбыте (или другом соответствующем госоргане) документы, подтверждающие ваше право выполнить подключение к электросетям; получить проект подключения частного дома; подключить ответвление электропитания к дому по воздушной линии.

Важно, чтобы рядом с домом (в радиусе 25 метров) находилась опора воздушной линии. Если опоры нет, вам придется ее установить.

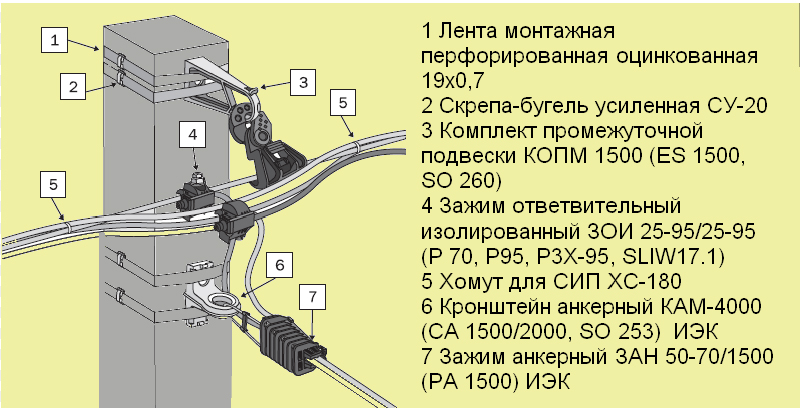

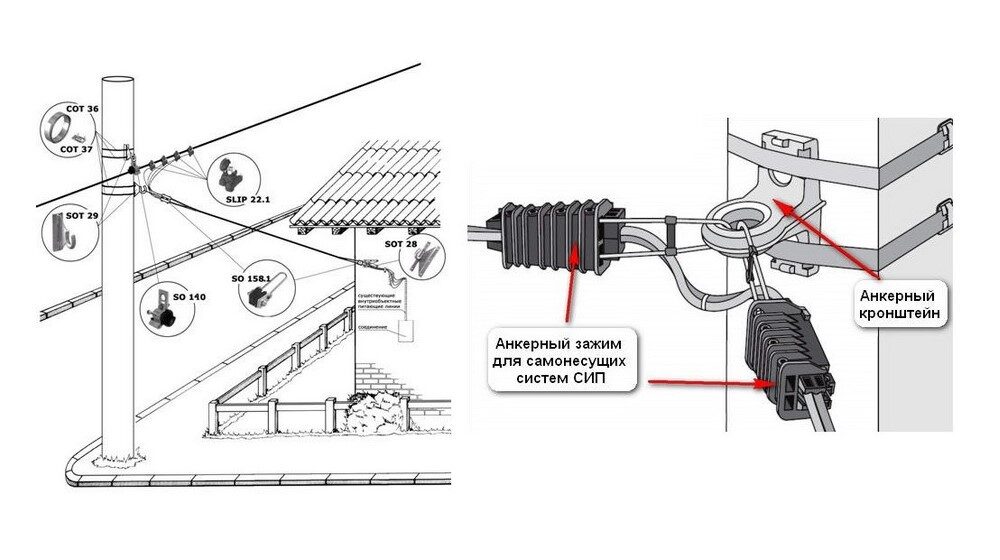

Чтобы подключить СИП к дому, потребуется провод СИП, анкерные зажимы и ответвительные прокалывающие зажимы, а также крюки для крепления к дому.

При подключении кабеля необходимо соблюдать определенную последовательность действий. Для начала, раскатать его с помощью раскаточных роликов или вручную.

После этого в три этапа выполнить основную часть работы:

  • Закрепить кабель на доме с помощью анкерного зажима.
  • Натянуть СИП между домом и опорой.
  • Закрепить кабель на опоре.

После этого провода ответвления электропитания следует подключить к проводам воздушной линии. Подключение можно проводить на высоте не меньше 2,75 метра над уровнем земли. Провод не должен провисать между опорой и домом под собственным весом, но и не должен быть слишком сильно натянут.

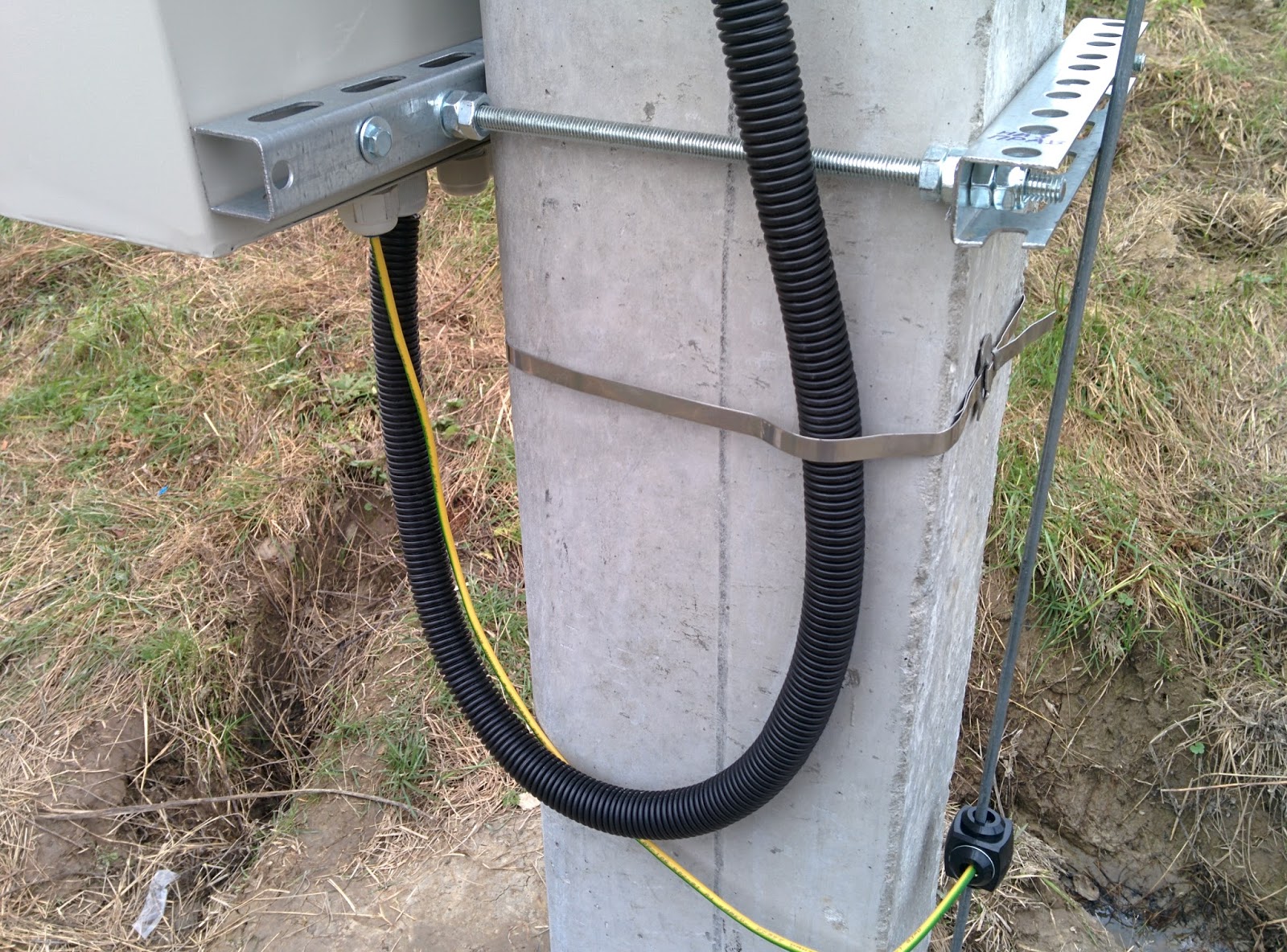

Также можно установить счетчик на опоре линии электропередач или на фасаде дома (при этом следует использовать ящик или коробку, которые обеспечат счетчику защиту от снега или капель дождя).

После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете завести его внутрь или сделать разрыв, чтобы соединить кабель с другим, «домашним».

Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

Часто мастера рассматривают возможность установки к уже имеющемуся автомату дополнительного (двухполюсный или четырехполюсный), до которого идет СИП. После него — кабель ВВГ (медный одножильный или многожильный кабель с изоляцией и внешней оболочкой из полиэтилена или ПВХ). Таким образом, подключаются оба провода — и уличный, и домашний. Переход между проводами считается надежным и безопасным.

В деревянных домах особенно велика опасность возгорания, поэтому, скорее всего, проектная организация предложит перейти в доме с кабеля СИП на кабель с медными жилами, например, ВВГнг. Пожаростойкая изоляция поможет предотвратить возгорание. Для полной безопасности кабель помещают в гофрированную трубу, а в местах, где провод проходит через стены, устанавливают металлические втулки.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

СИП можно подключить своими силами, если только вы хорошо разбираетесь в электрических работах. В противном случае это небезопасно. Если вы не уверены, что самостоятельно справитесь с процедурой, в которой много деталей и сложностей, обратитесь к профессионалу.

Порядок действий

Выберите подходящий тип кабеля СИП, зажимы и крюки.

Закрепите его на доме и подключите к проводам воздушной линии.

Заведите СИП в дом или сделайте «разрыв», чтобы соединить с домашним.

или создать задание на Юду

Задание Марии «Прокладка кабеля»

1 500 ₽

Все сделано быстро и по делу. Рекомендую Романа как отличного специалиста.

Исполнитель задания:

Роман
5,0 1156 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

4

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

  • Главная
  • Мастера по ремонту
  • Статьи
  • Электрика
    • Ремонт квартир
    • Обои
    • Штукатурка
    • Сантехнические работы
    • Дизайн интерьеров

Правильний ввід в будинок з використанням дроту СІП.

Стаття vse-e.com / Новини

Безперечно, сам заголовок статті відноситься до розряду неоднозначних. Зважаючи на те, що сьогодні, як і раніше, деякі технічні питання неможливо помістити зі 100% точністю до категорії «правильних». Однак, достовірно відомі різні неправильні технічні рішення і саме тому варто розглянути детальніше сам пристрій введення повітряного дроту СІП. Дана кабельно-провідникова продукція сьогодні є дуже популярною серед електриків та інших споживачів.

Тут варто відзначити, що СІП став чудовою заміною звичайному неізольованому алюмінієвому дроту, який також зустрічається в старих лініях електропередач. Такий вид неізольованого кабелю застосовувався через відсутність правильно розроблених ізоляційних матеріалів, які б тривало експлуатуватися і не псуватися на відкритому просторі. Відсутність ізоляції також вимагала використання так званої опорної ізоляції чи ізоляторів. Такі лінії займали багато простору, часто в процесі користування сильний вітер та інші несприятливі умови навколишнього середовища призводили до їхнього перехльостування, коротких замикань і урвищ.

Після того, як з’явився СІП, перераховані вище проблеми практично зійшли на «ні». Адже ізоляційний шар цього кабелю представлений зшитим поліетиленом, неймовірно стійким до сонячного випромінювання, вологи, вітру тощо. Термін експлуатації становить не менше 25 років. Монтажні роботи проводяться швидко і досить зручно, з порівняно невеликими трудовитратами, так як для такого виду кабельних виробів спеціально розроблена арматура СІП, елементи кріплення.

Монтаж дроту СІП до будинку

Як правило, для того, щоб реалізувати монтаж дроту СІП до будинку, спочатку варто отримати відповідні технічні умови у спеціальних державних організаціях. Деякі особи обходяться і без них, але краще передбачити у майбутньому будь-які подальші розбіжності та технічні нестикування (наприклад, при розбудові будинку, вулиці тощо).
Щоб здійснити введення в будинок, застосовують СІП-4,

який не має троса, що несе, а також має жили з однаковим перетином (16 мм2). Більшого перерізу не потрібно, а використання меншого перерізу питання спірне через матеріал токонесучих жил — алюмінію. Кількість жил (дві чи чотири) розраховується виходячи з однофазного або трифазного введення.

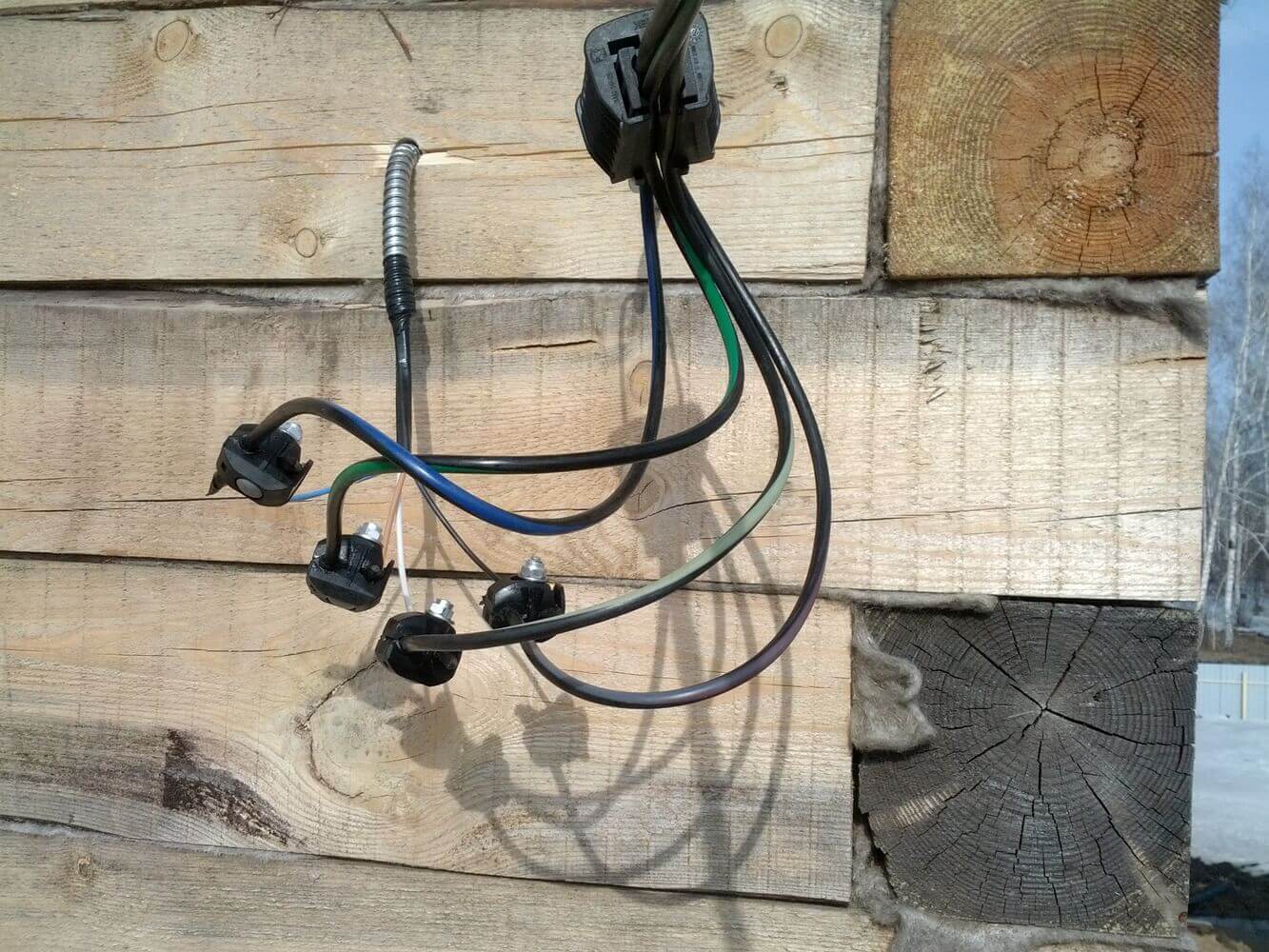

Досить часто потрібно здійснити відгалуження магістральної лінії. Це найпростіше зробити за допомогою проколюючих затискачів. Переваги: ​​немає потреби зачищати; сила затиску регулюється за допомогою 6-тигранної зривної головки. Кількість затискачів = кількості токонесучих жил.

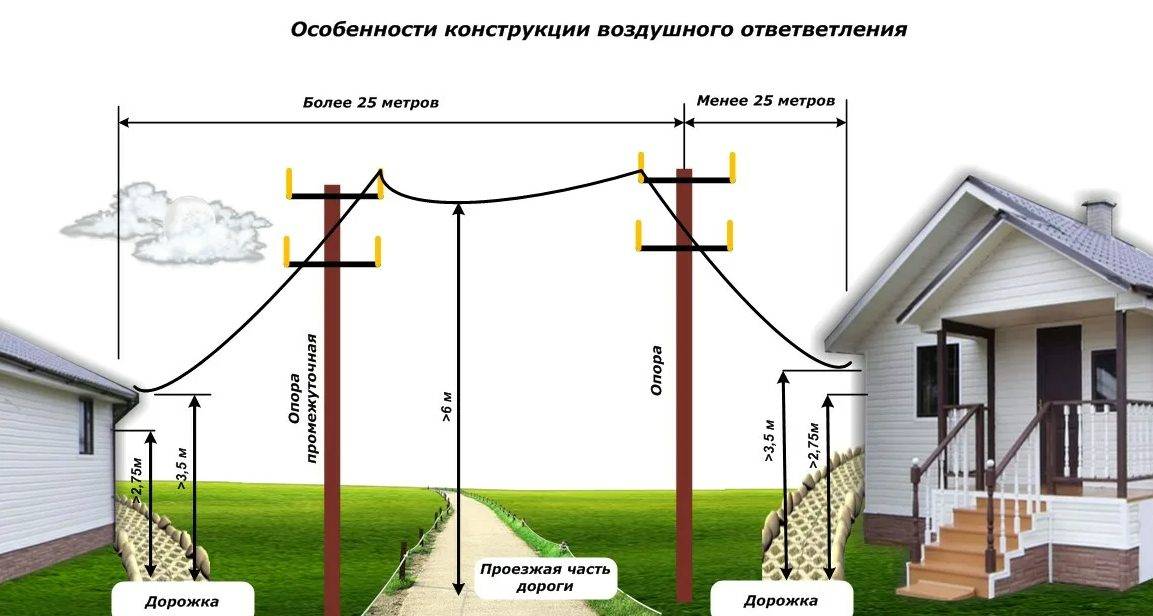

Зазначимо, що за наявності відстані від магістральної лінії до будинку більш ніж 25 метрів, швидше за все, знадобиться встановлення додаткової опори або стовпа. Таким чином, вступний кабель на опорі буде закріплений підтримуючим затискачем. Однак це досить рідкісний випадок, оскільки такі моменти намагаються враховувати ще на стадії будівництва житлової будівлі.

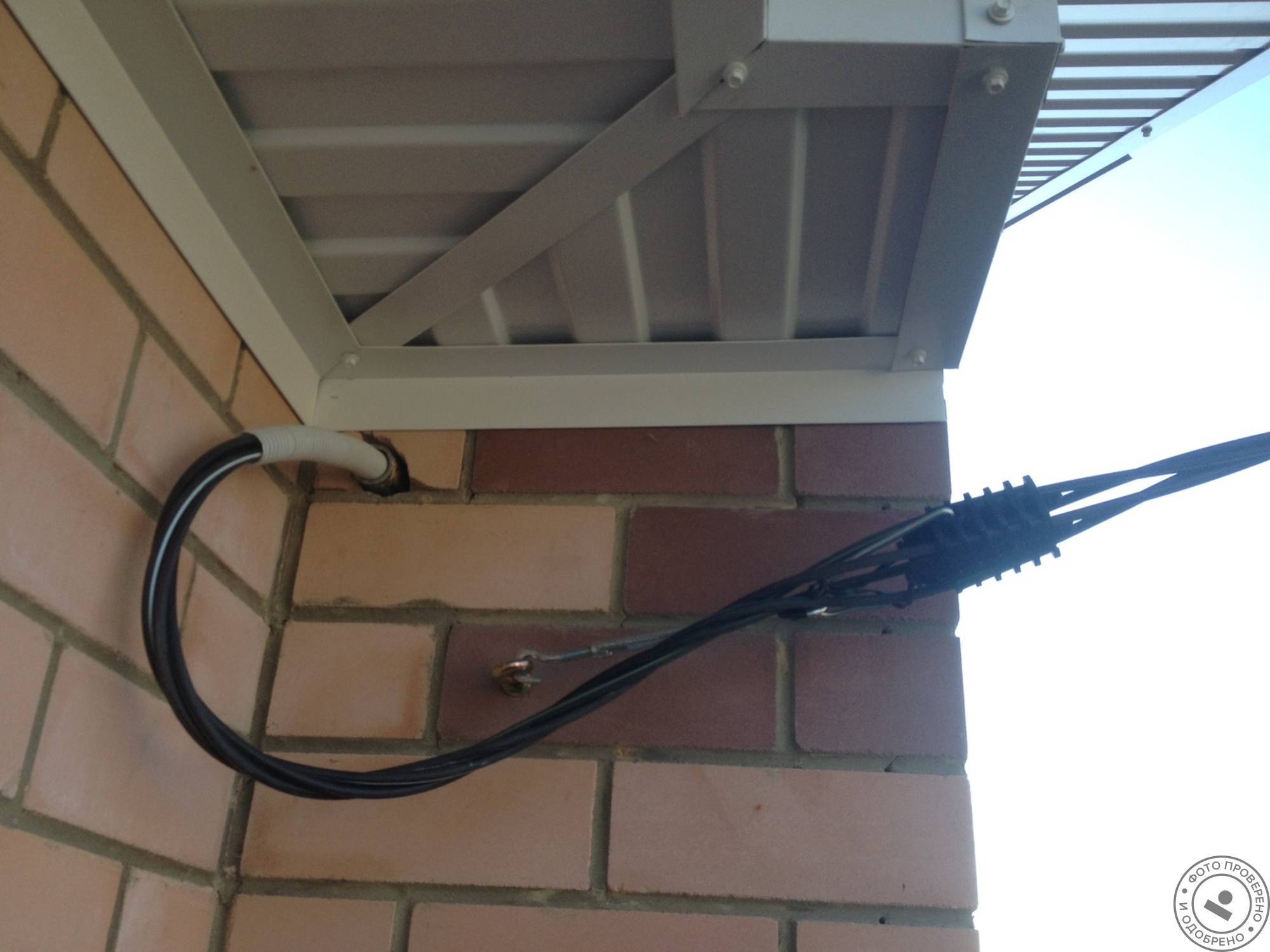

Анкерний затискач, дуже простий у монтажі, використовується для кріплення дроту СІП на стіні будинку. Аналогічно, кількість анкерів має відповідати кількості жил вступного провідника. Власники будинків повинні знати про те, що за наявності негорючих матеріалів, з яких виконана будівля, проводка кабелю може бути відкритою (особливо якщо не важливо, наскільки красиво це буде виглядати). Якщо будинок виконаний з дерева, або це фасадна сторона будівлі, з метою безпеки, а також естетичного зовнішнього вигляду, провід монтується у пластикові короби або гофротруби.

Який СІП обрати для дому? Ввід СІП у будинок

Саме з місця введення дроту до будинку часто виникають деякі спірні питання. А саме: чи можна і варто заводити провід СІП прямо в будинок? Або розривати лінію та використовувати найбільш призначений для цього провід ВВГнг?

Найчастіше електрики говорять про те, що СІП це кабель, який можна використовувати саме на вулиці. Заводити до будинку не рекомендується. Найкращий варіант: з’єднати перед введенням в будинок самонесучий провід і кабель ВВГнг за допомогою затисків, що проколюють, або «горішкових» з’єднань.

Інша частина електриків вважає, що якщо провід СІП чудово працює на вулиці, витримуючи всі несприятливі погодні умови, то і в будинку працюватиме чудово. А будь-які з’єднання проводів – це вже слабке місце проводки. До того ж,

таким чином, використовуючи лише СІП, можна запобігти можливості розкрадання електроенергії. Також деякі проектні організації беруть за практику заводити СІП у вступний автомат внутрішнього щитка.

Зважаючи на все, і той і інший варіант прийнятний сьогодні. Основна проблема монтажу СІП-4 у внутрішньому щитку – це висока жорсткість. Незручно, проте, можливо.

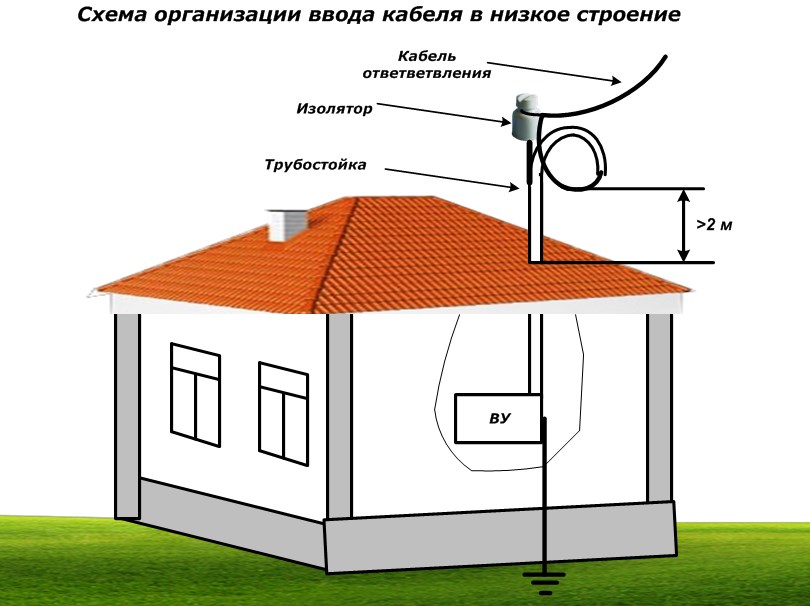

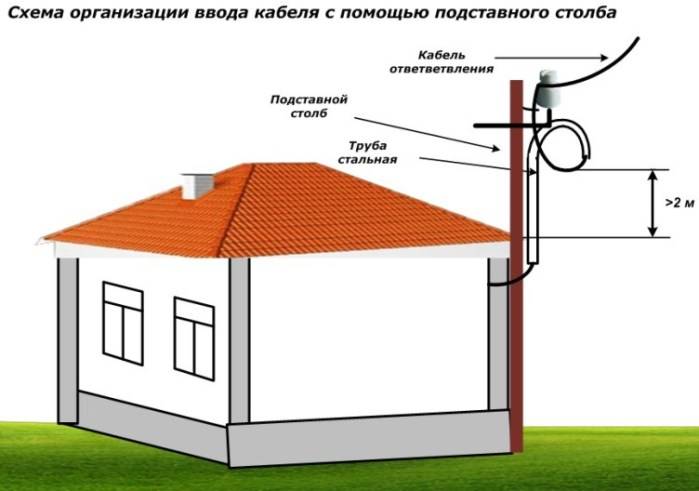

Кращий спосіб організації введення в будинок можна представити так: перед введенням в стіну проводиться монтаж додаткового автомата (2-х або 4-х полюстного, залежно від фазності). При цьому можна використовувати бокс із пломбуванням. В автомат вводиться провід СІП, а від нього відходить у гофротрубі ВВГНГ. За номіналом вибирайте більший автомат, ніж той, що знаходиться всередині будинку. Це виключить необхідність бігати на вулицю та перевіряти його за наявності перевантажень та відключень. У цьому випадку і кабель усередині стіни буде надійно захищений на довгі роки, і ймовірність виникнення пожежі значно знизиться. Як кажуть, краще дивитися на перспективу.

Отвір у стіні, де проходитиме вступний кабель, армується за допомогою сталевої або пластикової труби із заземленням. Вважається неправильним використання тільки гофротруби, або шматків гумового шланга. Незважаючи на те, що гума це діелектрик, згодом цей матеріал втрачає свої властивості, стає тендітним, руйнується і це може статися в найнесподіваніший момент. Найправильніше рішення – врахувати всі технічні тонкощі проектування та монтажу, а також попередньо узгодити план організації електричного введення кабелю до будинку з відповідними енерговпорядковими організаціями. А також використовуйте тільки якісну кабельно-провідникову та електромонтажну продукцію.
