Перед тем как вязать арматуру под ленточный фундамент, необходимо осмотреть ее на предмет механических повреждений и крупных очагов коррозии.

Не стоит считать, будто мы слишком заостряем внимание на малозначимых аспектах: дело в том, что армирующая основа с очагами коррозии является потенциально опасным элементом, из-за которого в перспективе может обрушиться вся конструкция.

Работа по вязке проводится в строго определенной последовательности. Готовится арматура для подачи. После этого ее подводят к месту установки, выравнивают, приводят в проектное положение и вяжут. Кстати, с каким шагом вязать арматуру? Как правило, длина перехлеста должна составлять не менее 250 мм.

Перед вязкой армирующую основу еще раз осматривают, зачищают ее металлической щеткой, а при необходимости выравнивают при помощи молотка.

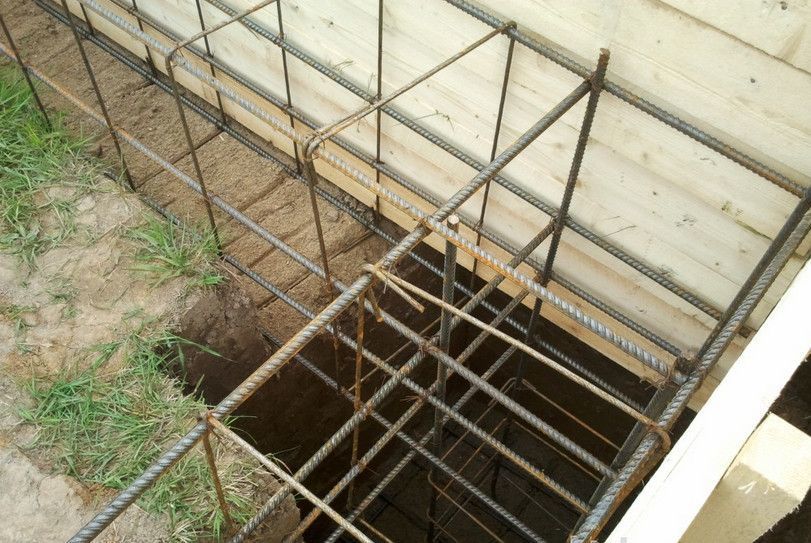

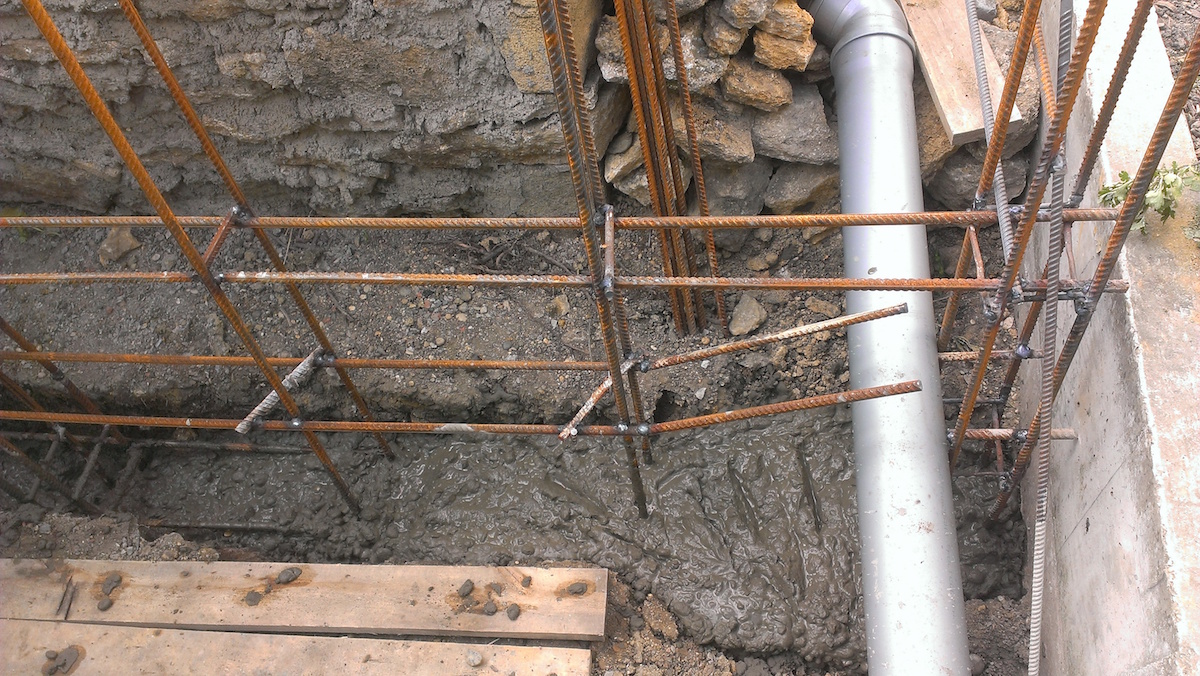

Укладываем арматуру в опалубку

Это наиболее ответственный этап. За осуществление подготовки и строповки арматуры отвечает не менее двух человек. Устанавливают и фиксируют ее в требуемом положении три человека. Если сборка проводится в котлованах или траншеях, армирующая основа подается посредством траверсы или лотков.

Вот так готовится и вяжется арматура под ленточный фундамент.

Вязка арматуры для ленточного фундамента

Из статьи вы узнаете:

Вязка арматуры под ленточный фундамент — операция, необходимая для создания надежного долговечного «скелета» будущего железобетонного основания. Данный способ скрепления армирующих элементов обеспечивает оптимальное соотношение параметров прочности и гибкости фундамента, отсутствие значимых внутренних напряжений, способствующих уменьшению прочности готовой конструкции, устойчивость к внешним нагрузкам.

Главным назначением фундаментного основания является обеспечение устойчивости, более равномерного распределения усилий, оказываемых конструктивными элементами зданий (несущими стенами) на грунт. Однако абсолютной равномерности не удается добиться на практике, поскольку даже при условии однородного состава почвы, строгого соблюдения технологии обустройства фундамента реальная масса различных участков постройки неравна и, соответственно, нагрузки также разнятся.

Любые бетонные изделия характеризуются хорошими параметрами сопротивления осевому сжатию при низкой стойкости к растягивающим усилиям. Металлическая арматура исправляет этот недостаток благодаря высокой пластичности. Железобетонные конструкции обладают отличной сопротивляемостью разнонаправленным нагрузкам и являются значительно экономичнее бетонных, поскольку менее массивны, следовательно, требуют меньших объемов выполнения работ, временных затрат, расхода материалов.

В последнее время все чаще для изготовления фундаментного металлокаркаса применяется альтернативный вид арматуры, выполненный на стекловолоконной либо другой полимерной основе.

Современные композитные арматурные прутья могут изготавливаться на основе углепластика, стеклопластика либо базальтопластика. В России из этой категории продукции наиболее распространены стеклопластиковые изделия, поскольку они отличаются лучшим соотношением качественных и ценовых характеристик.

Более распространенной сферой использования этих композитных материалов является обустройство армированных монолитных фундаментов, стен цокольных этажей, конструктивных элементов здания, подлежащих дальнейшему утеплению.

Главным преимуществом композитной арматуры является низкие показатели теплопроводности, обеспечивающие лучшую степень энергоэффективности построек. Также стекло-, угле-, базальтопластиковые прутки практически не подвержены разрушению с течением времени, поскольку не способны ржаветь и разлагаться вследствие воздействия влаги и интенсивного размножение бактериальных, плесневых колоний.

Каркас, изготовленный посредством вязки арматуры полимерной, можно выполнить намного быстрее, чем аналогичную конструкцию на основе металлических прутьев по причине низкой массы и простоты обработки — обрезать композитное изделие намного легче, чем металлическое.

Отличительные особенности полимерной арматуры:

• Стеклопластиковые и другие полимерные прутья обладают прочностью на растяжение примерно в 2,5 раза большей, нежели металлические аналоги.
• Практически абсолютно устойчивы к воздействию кислорода, не способны разрушаться при контакте с атмосферным воздухом, водой и прочими кислородсодержащими реагентами.
• Являются отличным тепло- и электроизолятором.
• При нормальных условиях полимерные прутки обладают высоким сопротивлением к разрывным усилиям, однако этот показатель существенно cнижается при повышении температуры.
• Каркас на основе композитной арматуры невозможно соорудить с помощью электросварки.
• В случае воздействия открытого пламени стеклопластик и другие подобные полимеры способны поддерживать процессы горения, стальные же прутья относятся к негорючим материалам.
• Масса стеклопластиковых прутков почти вчетверо меньше веса металлических аналогов.

Исходя из вышеописанных сравнительных параметров можно сделать вывод, что применение композитной арматуры оправдано в случае необходимости сооружения ленточных фундаментов, которые в процессе эксплуатации будут испытывать сравнительно небольшие механические нагрузки. Особенно весомым в выборе материала для армирования фундаментного основания является следующий факт: все ныне применяющиеся методики расчета каркаса базируются на использовании арматуры из стали. Поэтому решив отдать предпочтение полимерным вариациям, собственник (либо учредитель строительства объекта) принимает всю ответственность на себя.

Еще одним малоприятным фактором, никак не способствующим распространению нового технологичного метода организации композитных фундаментных каркасов на территории России, является отсутствие утвержденных стандартов, регламентирующих качество готовой арматуры. По этой причине на данный момент значительная часть такой продукции, представленной на рынке, является кустарной и не соответствует минимальным требованиям.

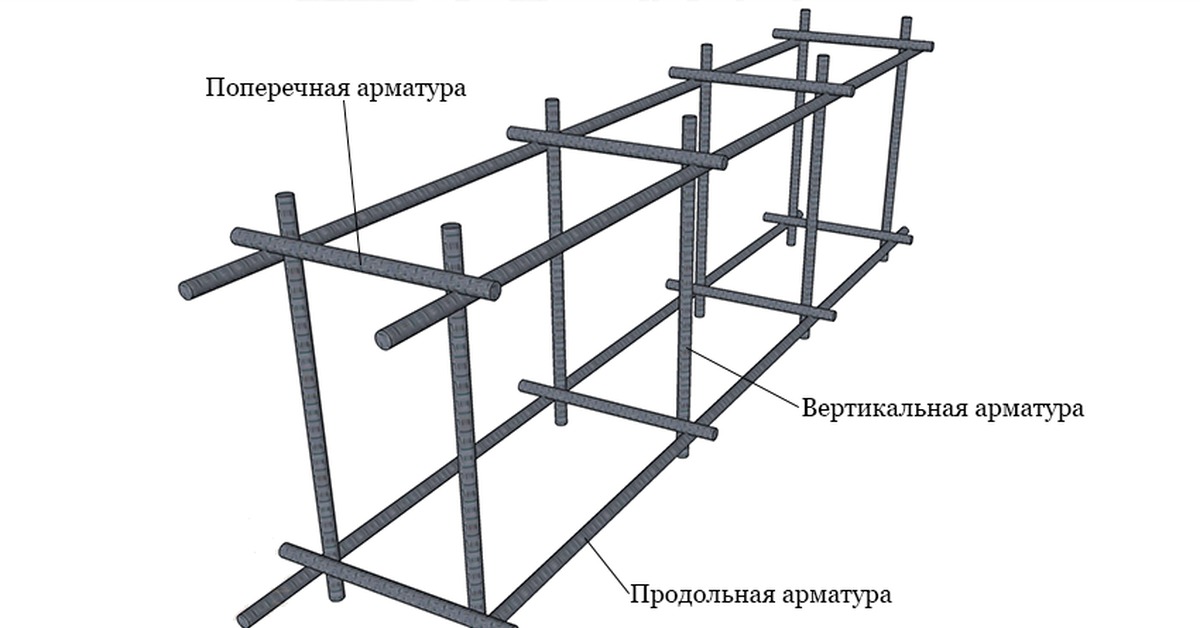

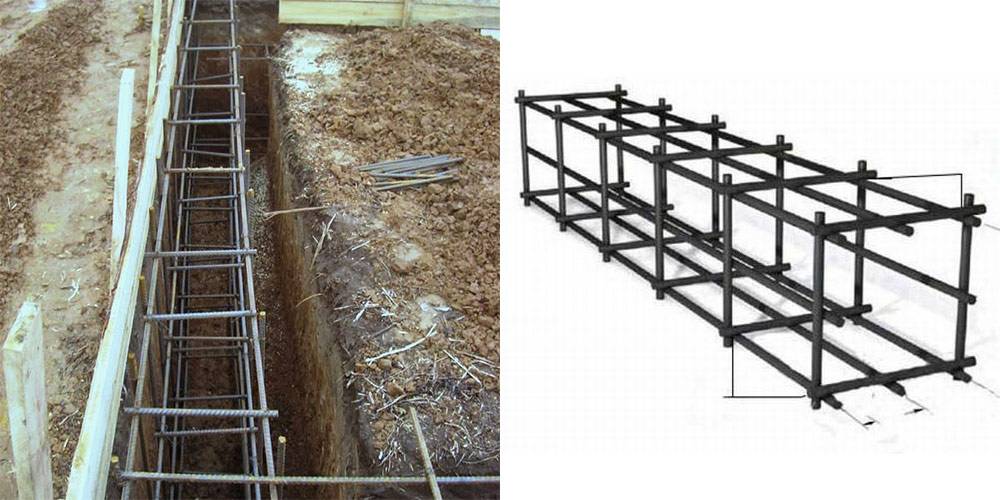

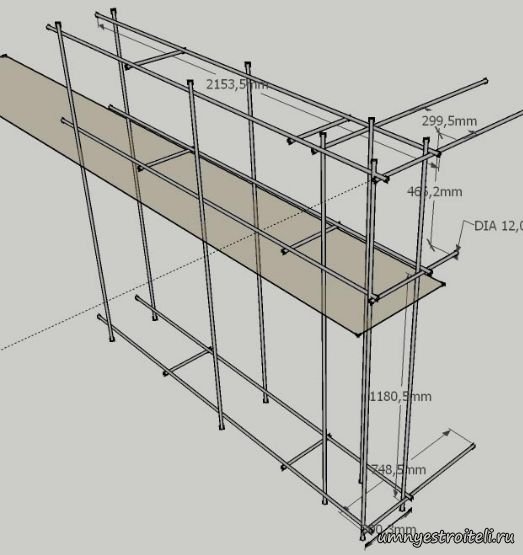

Схема расположения арматуры в каркасе ленточного фундамента

Правила обустройства армокаркасов ленточных фундаментов указаны в СНиП 52-01-2003. Согласно действующим нормам, должны соблюдаться следующие условия:

• Конфигурация каркаса должна быть такой, чтобы обеспечивать правильную заливку бетонной смеси в соответствии с технологией.
• При изготовлении армокаркаса необходимо выдерживать заложенный в проекте шаг и использовать соответствующий вид арматуры, обеспечивающий несущую способность фундаментного основания на уровне не ниже расчетной.
• В точках пересечения должно обеспечиваться неподвижное соединение.
• Следует предусматривать антикоррозионный слой для обеспечения долговечности фундамента.
• Для продольных элементов конструкции подбираются прутки класса А400 и выше с периодическим профилем, диаметр которых составляет не менее двенадцати миллиметров. На участках длиной менее трех метров допускается использование 10-миллиметровой арматуры.
• Рекомендуется минимизировать количество продольных соединений, для чего используются прутки заводской длиной 11700 миллиметров. Не допускается соединения соседних продольных элементов на одном и том же вертикальном уровне, должно обеспечиваться смещение не менее 0,6 метра.

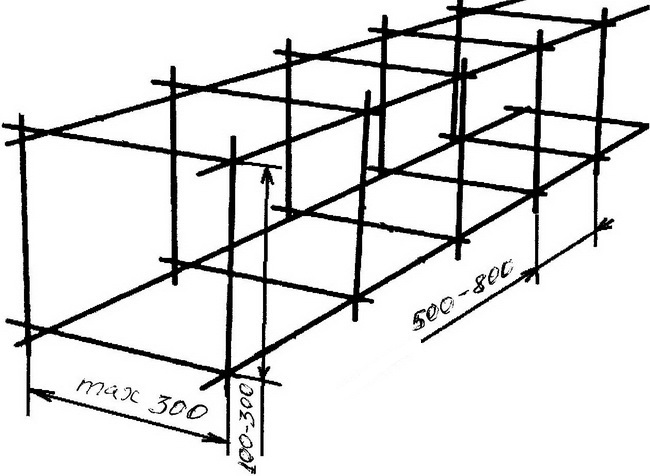

• Продольные прутья армокаркаса не должны находиться на расстоянии выше 400 мм друг от друга, оптимальное удаление от поверхности готового основания составляет 30…50 миллиметров.
• Вертикальные детали каркаса, испытывающие значительно меньшие нагрузки, могут выполняться из более дешевой арматуры — гладкой, диаметром 6…8 миллиметров.
• Расстояние между стойками и хомутами (поперечными элементами конструкции) должно быть не менее 100 и не более 500 миллиметров. Наилучшим принять считать шаг установки хомутов, равный ¾ полной высоты фундамента.
• Число продольных стержней (ярусов) зависит от габаритных размеров основания. В случае обустройства фундамента, к которому не предъявляется высоких требований по несущей способности, можно обойтись простейшей конфигурацией армокаркаса, представляющей собой в поперечном сечении квадрат либо прямоугольник.

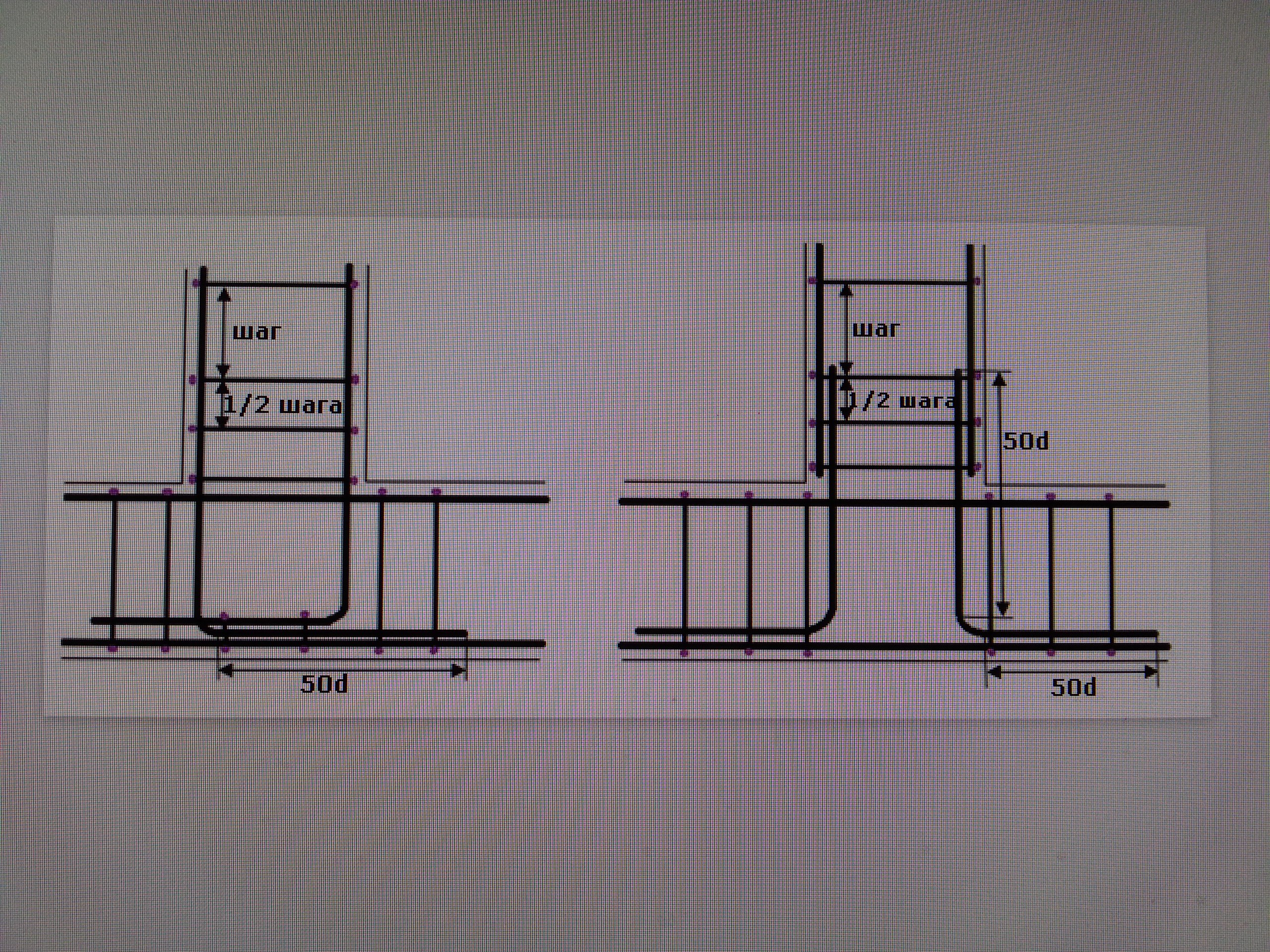

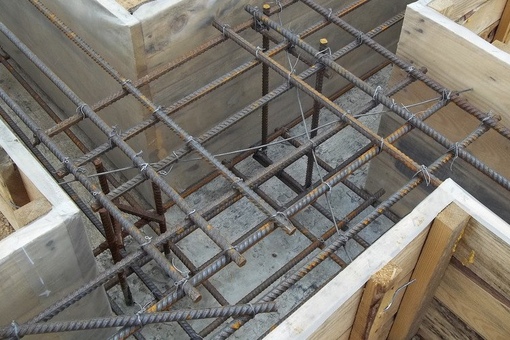

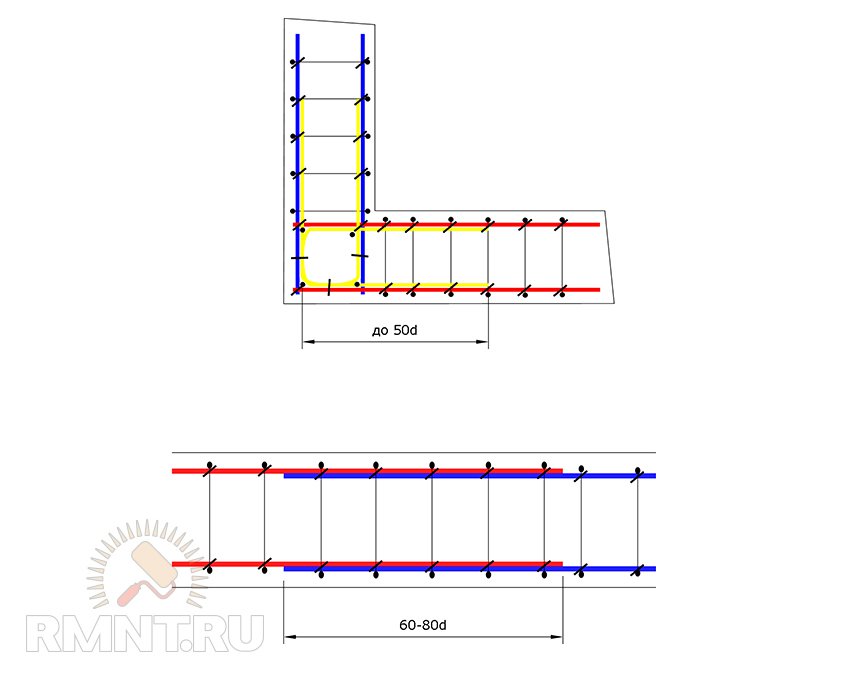

Вязка арматуры в угловых зонах каркаса

На углах, в местах пересечений фундаментное основание обычно подвергается значительно большим нагрузкам, чем на прямых участках. А обычная вязка продольных элементов под прямым углом не обеспечивает требуемых показателей прочности. Сегодня используется три основные методики, позволяющие добиться повышенной жесткости, способности противостоять растягивающим нагрузкам.

Первый метод

Осуществляется путем загиба внешних и внутренних продольных элементов каркаса под прямым углом. При этом загнутые участки внутренней арматуры закрепляются на внешней. Уменьшается также шаг поперечных прутков — в угловых зонах он принимается равным ½ основного шага.

Второй метод

Применяется в случае недостаточной для требуемого загиба длины продольных прутков. Для соединения используются Г-образные обрезки арматуры, располагаемые в соединении аналогично первому способу организации углов армокаркаса.

Третий метод

Считается наиболее надежным, обеспечивающим максимальную прочность конструкции. Осуществляется с помощью П-образных элементов, располагаемых на каждом из уровней.

Вязка арматуры для фундамента может производиться несколькими способами. Наиболее популярны следующие технологии:

С помощью пластиковых стяжек

Данный метод является наиболее простым, не требующим никакого специализированного инструмента. Современные хомуты, используемые для этих целей, производятся из прочного поливинилхлорида, не подверженного ни коррозионным процессам, ни биологическому разрушению. По этим причинам достигается надежное соединение, способное сохранять целостность на протяжении всего срока службы фундаментного основания.

Сварочным способом

Эта технология считается не самой эффективной, поскольку сварные арматурные конструкции недостаточно эффективно противостоят вибрационным воздействиям и могут легко разрушиться еще на этапе заливки бетонной смеси и ее уплотнения посредством строительных вибраторов. Такой метод организации металлокаркаса для фундамента требует наличия сварочного аппарата, специалиста-сварщика и точки подключения к электросети соответствующей мощности. Также к минусам данного способа относится перегрев участков арматуры в зоне соединения, что может отрицательно повлиять на пластические свойства конструкции.

И еще один важный момент: сварке подлежат только прутья, в маркировке которых располагается буква «С».

Посредством проволоки

Самая распространенная на сегодня методика вязки арматуры и самая доступная, малозатратная. Любой рабочий, даже самой низкой квалификации, сможет освоить этот метод за несколько минут.

Для соединения металлических прутьев с помощью проволоки можно использовать специальный крючок, позволяющий значительно ускорить процесс и обеспечить высокое качество затяжки. В общем случае технология вязки арматуры проволокой реализуется следующим образом:

• Отрезается от мотка проволоки заготовка — примерно 200…300 миллиметров длиной, сворачивается в две жилы.
• Обворачивается место соединения по диагонали дважды.
• Закручиваются получившиеся петли с помощью заранее подготовленного крючка, пассатижей либо любого другого подходящего для этих целей ручного инструмента.

Более прогрессивным вариантом создания соединения между арматурой является использование электроинструмента. В самом простейшем случае можно использовать обычный гвоздь (лучше — сточенный на конус), загнутый под прямым углом и вставленный в патрон электрического сетевого либо аккумуляторного шуруповерта/низкооборотистой дрели. Таким образом при наличии некоторых навыков, сноровки можно значительно увеличить эффективность, скорость производства работ.

Видео вязки арматуры с помощью проволки и крюка:

Однако можно еще более ускорить процесс вязки арматуры, обеспечив при этом оптимальную степень затяжки каждого узла. Для этого следует использовать специальный вязальный пистолет. Сегодня, как и многие другие разновидности ручного инструмента, вязальные пистолеты все чаще используются автономные, получающие энергию для работы от встроенных аккумуляторных батарей.

Этот ручной инструмент оснащен сменным барабаном с расходным материалом — вязальной проволокой. Единственным недостатком его являются затруднения при осуществлении соединений арматуры в труднодоступных зонах — там зачастую выручает только ручной способ (с помощью крючка либо пассатижей).

Как вязать арматуру для ленточного фундамента

Для сооружения каркаса под фундаментное основание требуется пользоваться проектной документацией либо исходить из эмпирических данных (исходя из ориентировочной нагрузки на конструкцию, размеров, конфигурации вырытой траншеи). Стандартная процедура вязки арматуры состоит из следующих операций:

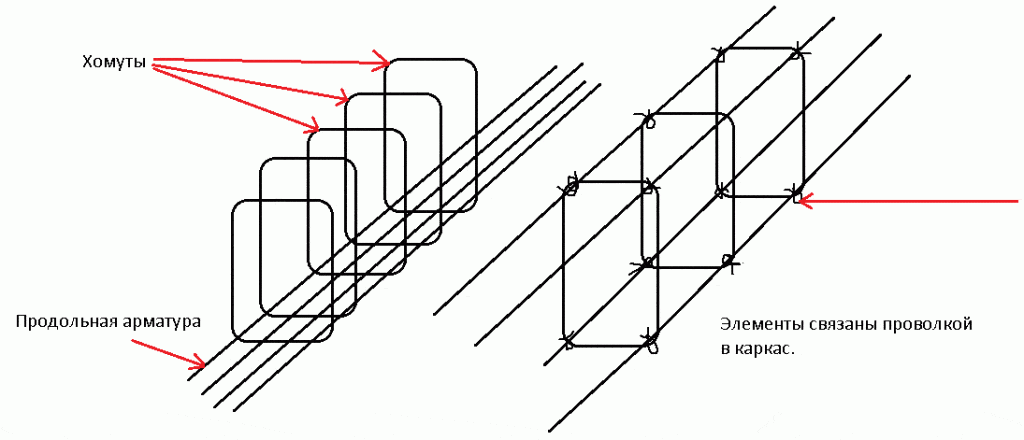

• Подготовка вертикальных конструктивных элементов (хомутов).
• Монтаж горизонтального пояса в нижней плоскости.
• Закрепление с помощью вязальной проволоки, сварки либо ПВХ-хомутов вертикальных перемычек на нижнем горизонтальном поясе.
• Обустройство верхнего горизонтального пояса путем закрепления арматуры к верхним участкам перемычек.
• Организация угловых связей. Данный этап требует особенно внимательного отношения, четкого соблюдения всех технологических нюансов, поскольку угловые участки, зоны перемычек обычно подвергаются более высоким нагрузкам, нежели прямые участки фундаментного основания.

На этом мероприятия по подготовке армокаркаса считаются завершенными. Остается обеспечить надежную опалубку и залить заготовку бетонной смесью в соответствии с технологическими требованиями.

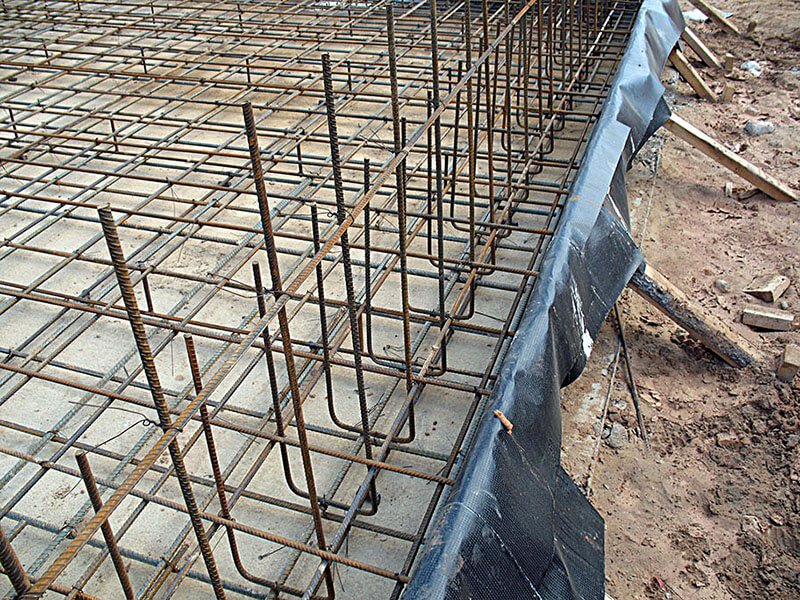

Технологии обустройства каркаса ленточного фундамента

На вопрос, как правильно вязать арматуру для ленточного фундаментного основания, однозначного ответа не имеется. Оптимальная технология производства данных операций определяется исходя из конкретных условий: типа грунта, погоды, времени года, размеров траншеи и т. д.

При наличии достаточного свободного места вязку арматуры рекомендуется осуществлять непосредственно на месте заливки.

В случае установки фундаментного основания в узкой и высокой траншее часто единственным подходящим способом бывает сборка каркаса по частям, помещение готовых элементов в траншею и соединение.

В некоторых регионах России получил распространение способ местной формовки металлокаркаса, предусматривающий предварительное забивание в грунт вертикальных стоек, затем прикрепление к ним горизонтальных элементов. В этом случае в качестве забиваемых в грунт элементов используется арматура увеличенной толщины (диаметром 16…20 миллиметров), на участках между стойками применяются прутья классического размера (6…8 миллиметров).

Подводя итоги

Одним из самых трудоемких этапов сооружения ленточного фундамента является обустройство металлического либо полимерного каркаса. При небольших объемах и наличии массы свободного времени можно преуспеть в этом начинании даже самостоятельно, без помощников. Но если вы впервые занимаетесь подобной процедурой, рекомендуется заручиться поддержкой опытного строителя, поскольку этап обустройства фундаментного основания является одним из самых важных, основополагающих, обеспечивающих долговечность, функциональность и комфортность будущей постройки.

Как вязать арматуру в ленточном фундаменте

Для придания надежности ленточному фундаменту его следует армировать. Арматурные стержни будут различаться в зависимости от типа здания определенной толщины. Для фундамента под хозяйственные постройки будет достаточно диаметра 10 мм; для основания дома арматура должна быть толще.

Необходимо

• — стержни арматурные;
• — проволока вязальная;
• — инструменты в зависимости от выбранного метода.

Инструкции

Шаг 1

Связывание арматуры проволокой потребует труда квалифицированных рабочих, которые свяжут конструкцию из стержней с помощью плоскогубцев или специальных крючков. Прутья сращиваются внахлест, после чего стык перевязывается в трех местах стальной проволокой – по краям и посередине. Диаметр используемой для этого проволоки будет зависеть от диаметра используемой арматуры. Если для работы выбраны стержни с гладким профилем, придется дополнительно подгибать крючки – это несколько усложняет весь процесс.

Шаг 2

Если диаметр арматуры меньше тридцати двух миллиметров, ее необходимо соединить сваркой. Ручная сварка многим кажется предпочтительным методом, но и у нее есть недостатки – например, большие объемы работ, требующие либо времени, либо большого количества исполнителей. Кроме того, нельзя применять контактную сварку при диаметре арматуры более тридцати двух миллиметров. Есть и еще одно неудобство – стыки при сварке будут создавать большую жесткость всей конструкции, а при последующей эксплуатации может быть нарушена целостность свариваемых конструкций.

Шаг 3

Хорошим вариантом считается вязальный пистолет с проволокой — работа с автоматическим инструментом значительно снижает трудоемкость вязания. Процесс быстрый, качество работы хорошее. Вязальный пистолет работает от батареек. С ним необходимо использовать проволоку со сменных бобин. При этом арматура не должна лежать на дне фундамента – нужно использовать специальные держатели или подкладывать под штыри кирпичи. Их можно воткнуть прямо в землю.

Шаг 4

Перед началом работы все стержни, предназначенные для вязания армирующей сетки, должны быть надлежащим образом подготовлены. Штифты осматривают и очищают от грязи стальной щеткой или, при необходимости, слегка подгибают молотком. Элемент подается на предназначенное для него место, как следует фиксируется, выравнивается в нужном положении по проекту. После этого можно вязать суставы.

Армирование ленточного фундамента (51 фото): расчет и схема вязания армирования, как правильно вязать

Любое здание не может обойтись без надежного и прочного фундамента.Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента. Для этого возводится ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию выполнения армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную ленту без разрывов на дверных проемах, которая становится основанием для возведения всех стен и перегородок строения.Основу ленточной конструкции составляет бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для его укрепления используется арматурный каркас из металлических прутьев разного диаметра. Лента уходит на определенное расстояние в почву, при этом выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут отразиться на состоянии базы.Поэтому при неправильном выполнении армирования при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

Арматура имеет следующие преимущества:

• предотвращает проседание грунта под зданием;
• положительно влияет на звукоизоляционные качества фундамента;
• повышает устойчивость фундамента к резким перепадам температурного режима.

Требования

Расчеты армирующих материалов и схем армирования проводятся в соответствии с правилами действующих СНиПА 52-01-2003.В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирается конкретная марка и группа. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала.Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках; она должна обладать пластичностью, стойкостью к ржавчине и низкими температурными показателями.

просмотров

Для армирования ленточного фундамента применяют стержни двух видов. Для осевых, несущих ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, поскольку он имеет лучшее сцепление с бетонным раствором, а также передает нагрузку в соответствии с нормой.Для сверхконструктивных перемычек используется более дешевая арматура: гладкая арматура класса АИ, толщина которой может быть 6-8 миллиметров. В последнее время большим спросом стала пользоваться стеклопластиковая арматура, поскольку она обладает лучшими показателями прочности и длительными сроками эксплуатации.

Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений . По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов давно известны.Были разработаны специальные армирующие профили, обеспечивающие соединение бетона и металла в единую конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединена с бетонной смесью, а также успешно ли эта пара справится с различными нагрузками – все это малоизвестно и практически не проверено. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.

Расчет

Расход арматуры необходимо проводить на этапе планирования чертежей фундамента, чтобы с точностью знать, сколько строительного материала потребуется в будущем.Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом из которых по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет осуществляться сварными отрезками из арматуры одинаковых параметров с шагом 30 см.Диаметр арматурного изделия 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расход стержней на осевой пояс, необходимо рассчитать периметр фундамента. Следует взять условное помещение с периметром 50 м. Так как в двух бронепоясах 3 стержня (всего 6 штук), то расход составит: 50х6=300 метров;
• теперь необходимо рассчитать, сколько соединений требуется для соединения ремней.Для этого необходимо весь периметр разделить на шаг между перемычками: 50:0,3=167 штук;
• при соблюдении определенной толщины ограждающего слоя бетона (около 5 см), размер перпендикулярной перемычки составит 60 см, а осевой – 30 см. Количество перемычек отдельного вида на соединение – 2 шт.;
• нужно рассчитать расход стержней на осевые перемычки: 167х0,6х2=200,4 м;
• Расход изделий на перпендикулярные перемычки: 167х0,3х2=100,2м.

В итоге расчет армирующих материалов показал, что общее количество на расход составит 600,6м. Но эта цифра не окончательная, приобретать изделия необходимо с запасом (10-15%), так как в угловых зонах придется армировать фундамент.

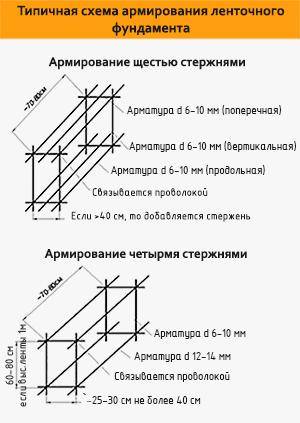

Схема

Постоянное движение грунта оказывает серьезнейшую нагрузку на ленточный фундамент. Чтобы он стойко выдерживал такие нагрузки, а также для устранения источников растрескивания еще на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования.Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.

СНиП № 52-01-2003 четко рассматривает, как укладываются армирующие материалы в фундамент, с каким шагом в разные стороны.

Стоит учитывать следующие правила из этого документа:

• шаг укладки стержней зависит от диаметра армирующего изделия, размеров гравийных гранул, способа укладки бетонного раствора и его уплотнения;
• шаг рабочего упрочнения — расстояние, равное двум высотам поперечного сечения упрочняющей ленты, но не более 40 см;
• поперечная закалка – это расстояние между стержнями составляет половину ширины самого сечения (не более 30 см).

При выборе схемы армирования необходимо учитывать тот факт, что в опалубку монтируется каркас, собранный в одно целое, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3-х по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярны схемы, в которых соединение арматуры выполняется таким образом, что образуются ячейки геометрических фигур.В этом случае прочный и надежный фундамент гарантирован.

Технология работы

Армирование ленточного фундамента проводят с учетом следующих правил:

• для функционирующей арматуры применяют стержни группы А400, но не ниже;
специалисты
• не советуют использовать в качестве соединения сварку, так как она затупляет сечение;
• по углам, арматура в обязательном порядке вяжется, но не приваривается;

• для хомутов не допускается применение фитингов без резьбы;
• необходимо строго выполнять защитный бетонный слой (4–5 см), т. к. он предохраняет металлические изделия от коррозии;
• при изготовлении рам стержни в осевом направлении соединяют внахлест, который должен быть не менее 20 диаметров стержней и не менее 25 см;
• при частом размещении металлических изделий необходимо соблюдать размер заполнителя в бетонном растворе, он не должен застревать между брусками.

Подготовительные работы

Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. Траншея выкапывается по заранее подготовленной разметке, что можно сделать вручную или с помощью специализированной техники. Для поддержания стен в идеально ровном состоянии рекомендуется установить опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, и конструкция в обязательном порядке гидроизолируется посредством листов рубероида.

Способы вязания арматуры

Схема упрочнения ленточного фундамента допускает соединение стержней методом связки. Соединённый металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это связано с тем, что возрастает риск прогорания металлических изделий. Но это не относится к заводской продукции. Допускается усиление на прямых участках сваркой для ускорения работы. А вот углы укрепляются только с применением вязальной проволоки.

Перед тем, как вязать арматуру, нужно подготовить необходимые инструменты и стройматериалы.

Существует два способа склеивания металлических изделий:

• специальный крюк;
• вязальная машина.

Первый способ подходит для небольших объемов . В этом случае укладка арматуры займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено.Арматуру можно связать отдельно, а затем опустить в траншею. Либо связать арматуру внутри ямы. Оба разумны, но есть некоторые различия. Если производить на поверхности земли, то с этим можно справиться самостоятельно, а в траншее понадобится помощник.

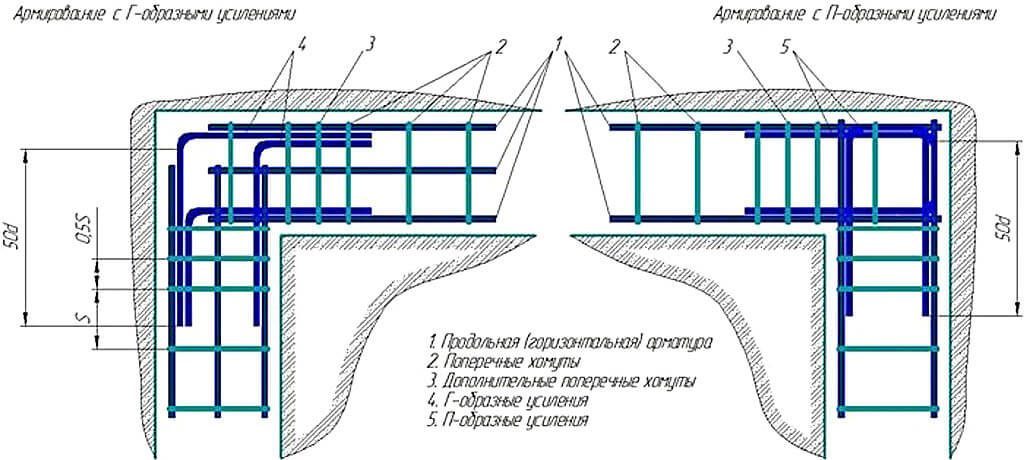

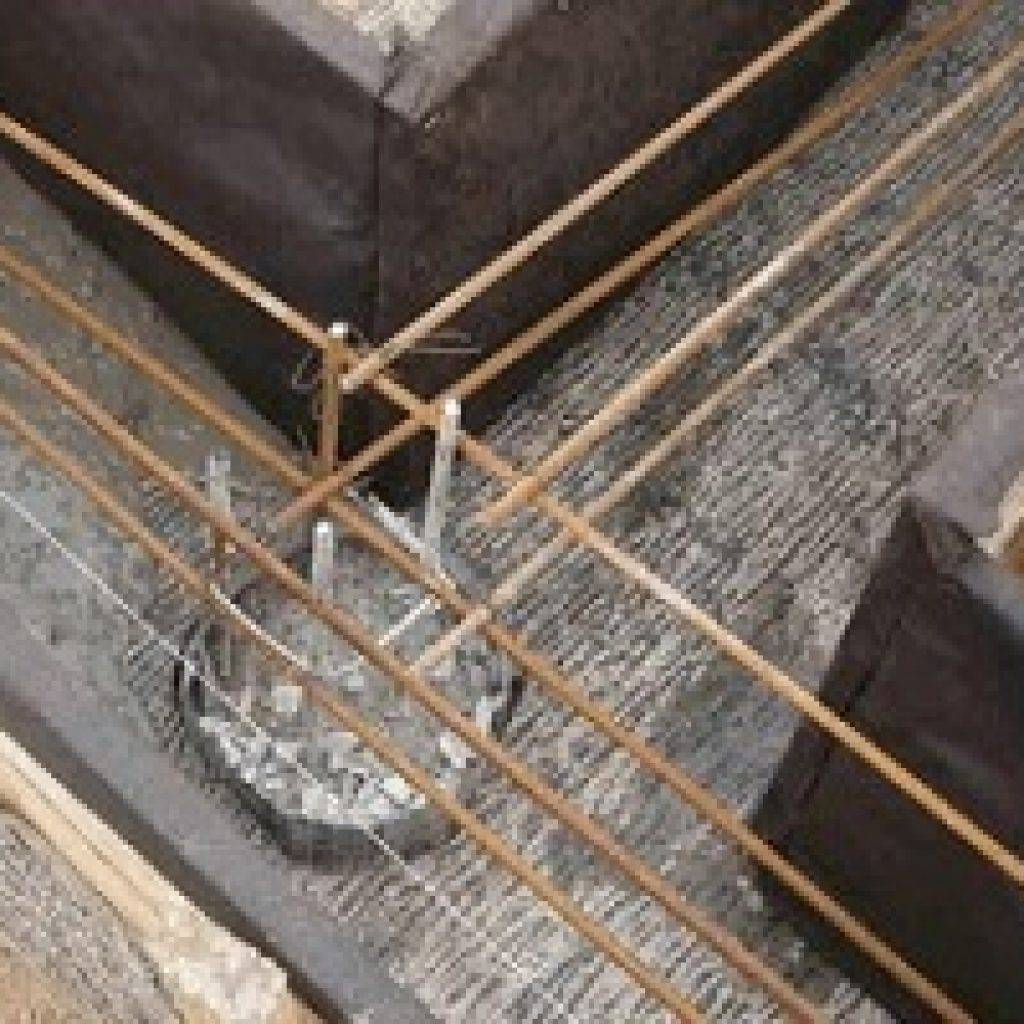

Как правильно вязать арматуру по углам ленточного фундамента?

Для угловых стен используются несколько способов крепления.

• С лапой . Для выполнения работы на конце каждого стержня делается лапка под углом 90 градусов.В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Согнутый участок стержня соединяется с соответствующим вертикальным участком. В итоге получается, что внешние стержни каркаса одной стены крепятся к наружным другой стены, а внутренние – к наружным.

• Использование L-образных зажимов . Принцип выполнения аналогичен предыдущей вариации. Но здесь не обязательно делать стопу, а берется специальный Г-образный элемент, размер которого не менее 50 диаметров.Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.

• С использованием U-образных зажимов . На угол вам потребуются 2 хомута, размер которых 50 диаметров. Каждый из хомутов приваривается к 2 параллельным стержням и 1 перпендикулярному стержню.

Как усилить тупые углы?

Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного увеличения прочности.Внутренние спецэлементы соединяются с внешними.

Как связать усиливающую конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся арматурные секции. Стандартный размер стержней 6 метров, по возможности их лучше не трогать.Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные стержни для самого короткого участка ленточного фундамента , что дает возможность приобрести определенный опыт и умение, в дальнейшем с длинными конструкциями справиться будет проще. Резать их нежелательно, так как это приведет к увеличению расхода металла и снижению прочности фундамента.Параметры заготовок следует рассматривать на примере фундамента, высота которого 120 см, а ширина 40 см. Арматурные изделия необходимо залить со всех сторон бетонной смесью (толщина около 5 см), что является исходным условием. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту и 30 см в ширину. Для вязания прибавляйте по 2 сантиметра с каждого края, это необходимо для нахлеста. Поэтому заготовки для горизонтальных перемычек должны быть 34 сантиметра, а заготовки для осевых перемычек – 144 сантиметра.

После расчетов вязка армирующей конструкции выглядит следующим образом:

• следует выбрать ровный участок земли, поставить два длинных стержня, концы которых необходимо обрезать;
• на расстоянии 20 см от торцов по крайним краям привязываются горизонтальные распорки. Для привязки понадобится проволока размером 20 см. Его складывают пополам, протягивают под место обвязки и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвался провод;
• на расстоянии около 50 см вяжут по очереди остальные горизонтальные стойки.Когда все готово, конструкцию убирают на свободное место и аналогичным образом привязывают еще один каркас. В итоге у вас получится верхняя и нижняя части, которые нужно соединить между собой;
• далее необходимо установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы соединяемые конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте соединяемой арматуры;

• на концах привязываются две осевые распорки, параметры которых уже известны.Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к вязке остальных отрезков арматуры. Все процедуры выполняются с проверкой габаритов конструкции, хотя заготовки делаются габаритов одинаковых, лишняя проверка не помешает;
• аналогичным способом соединяются все остальные прямые участки каркаса;
• на дно траншеи укладывается прокладка, высота которой не менее 5 см, на нее будет укладываться нижняя часть сетки. Устанавливаются боковые опоры, сетка монтируется в правильном положении;
• убраны параметры несвязанных стыков и углов, подготовлены участки арматурного изделия для соединения металлокаркаса в общую систему. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
• привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний шкворень. Проверяется расстояние арматуры до всех граней опалубки.На этом укрепление конструкции заканчивается, теперь можно переходить к заливке фундамента бетоном.

Вязание арматуры с помощью специализированного устройства

Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит так:

• Отрезаются 4 доски по размеру армирующего изделия, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек.В итоге у вас должно получиться две платы одинакового шаблона. Необходимо следить за тем, чтобы разметка расстояния между рейками была одинаковой, иначе осевое расположение соединительных спецэлементов не получится;
• Делаются 2 вертикальные опоры, высота которых должна быть равна высоте армирующей сетки. Отмычки должны иметь профилированные угловые опоры, чтобы предотвратить их опрокидывание. Готовую конструкцию проверяют на прочность;
• ноги опоры устанавливаются на 2 сбитые доски, а две крайние доски укладываются на верхнюю полку опор.Фиксация производится любым удобным способом.

В результате должна быть сформирована модель армирующей сетки, теперь работу можно проводить без посторонней помощи . На намеченные участки устанавливаются вертикальные раскосы арматурного изделия, заранее при помощи обычных гвоздей на определенное время фиксируется их положение. На каждую горизонтальную металлическую перемычку устанавливается арматурный стержень. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком.Конструкцию нужно делать при наличии одинаковых участков сетки из арматурного изделия.

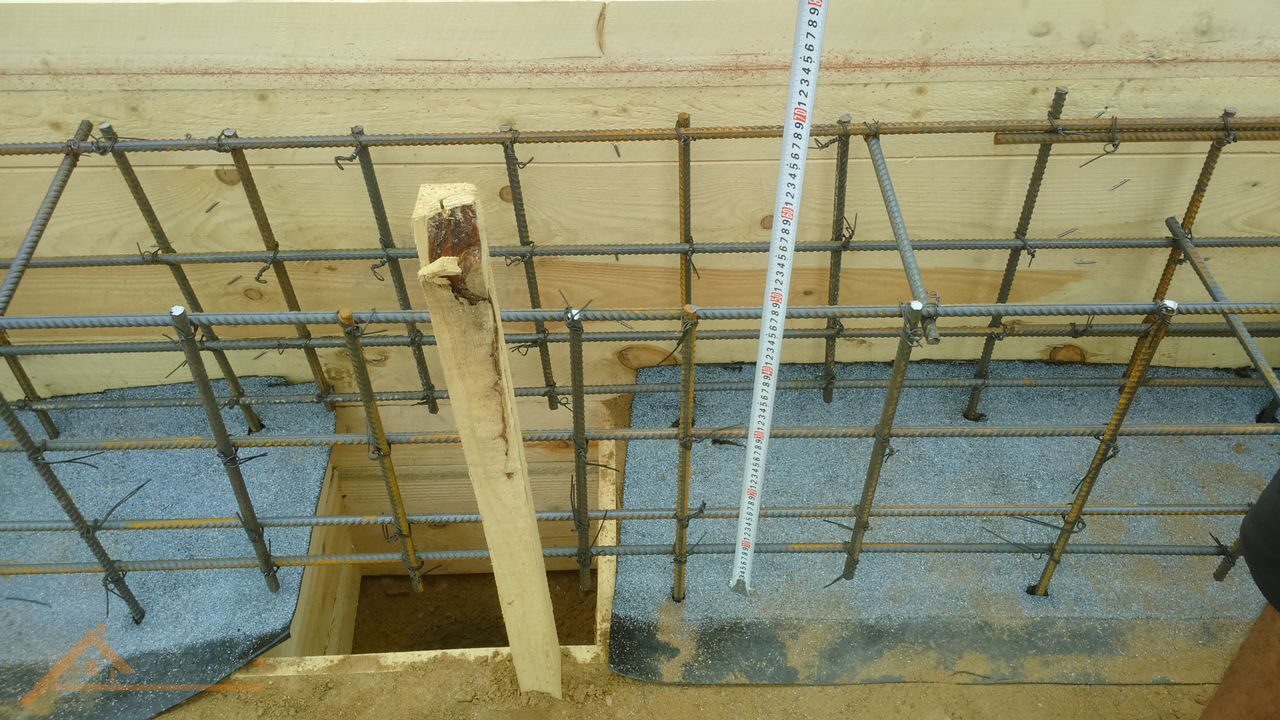

Вязание армированной сетки в траншеях

Работы в траншеях проводить довольно сложно из-за тесноты.

Необходимо тщательно продумать схему вязания каждого спецэлемента

• На дно траншеи укладываются камни или кирпичи высотой не более 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех краев.Расстояние между кирпичами должно быть равно ширине сетки.
• Продольные стержни укладываются поверх камней. Горизонтальные и вертикальные прутья необходимо нарезать по требуемым параметрам.

• Они начинают формировать основу рамы с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать горизонтальные распорки к лежащим прутьям. Помощник должен поддерживать концы стержней, пока они не будут установлены в желаемом положении.
• Арматура вяжется попеременно, расстояние между распорками должно быть не менее 50 см. Аналогично соединяется арматура на всех прямых участках фундаментной ленты.
• Проверяются параметры и пространственное расположение каркаса, при необходимости необходимо исправить положение, а также исключить касание металлических изделий к опалубке.

Советы

Следует ознакомиться с повторяющимися ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Изначально необходимо разработать план, по которому будут производиться расчеты для определения нагрузки на фундамент в дальнейшем.
• При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• Обязательно выполнить гидроизоляцию по грунту; при его отсутствии качество плиты снизится.
• Запрещается контакт арматурных стержней с грунтом, такой контакт приведет к ржавчине.

• Если решено усилить каркас сваркой, то лучше использовать стержни с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под воздействием температурных режимов не теряют своих технических характеристик.
• Не рекомендуется использовать гладкие стержни для армирования. Бетонному раствору будет не на чем закрепиться, а сами стержни в нем будут скользить. При движении грунта такая конструкция будет трескаться.

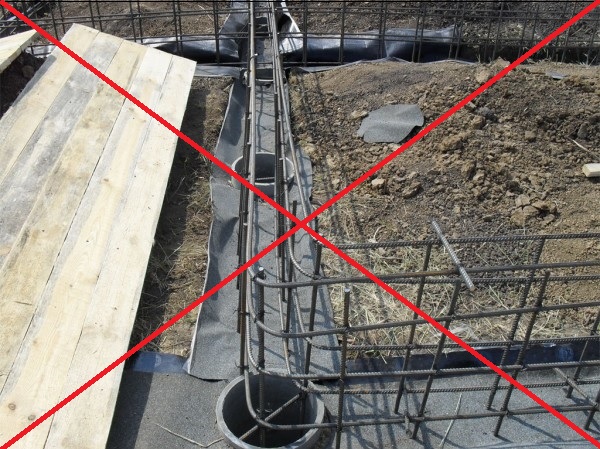

• Не рекомендуется оформлять углы посредством прямого пересечения, изделия из арматуры очень трудно гнутся. Иногда при армировании углов идут на хитрость: нагревают металлическое изделие до податливого состояния или с помощью болгарки подпиливают конструкции. Оба варианта запрещены, так как при этих процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное усиление фундамента – залог длительного срока эксплуатации здания (20–40 лет), поэтому этой процедуре следует уделить особое внимание.Но опытные мастера советуют проводить профилактические и ремонтные работы каждые 10 лет.

Фитинги из стекловолокна своими руками. Как вязать арматуру из стекловолокна. История появления стеклопластиковой арматуры в строительстве

Как вязать арматуру из стекловолокна?

Стяжки капроновые или отожженная проволока диаметром 0,8-1,2 мм вручную, с помощью вязального крючка или пистолета. Для соединения фитингов также можно использовать специальные пластиковые зажимы.

Какая арматура лучше металлическая или стеклопластиковая?

Стеклопластиковая арматура превосходит металлическую при армировании конструкций, подвергающихся действию растягивающих усилий, и уступает ему при преобладающих сдвигающих нагрузках.

Как согнуть (согнуть) стеклопластиковую арматуру?

Нельзя изгибать стеклопластиковую арматуру сверх минимально допустимого радиуса. Гнутые элементы могут быть изготовлены по чертежам на заводе. Формирование углов при армировании следует осуществлять путем вязки отдельных прямых стержней или с использованием готовых элементов.

Как армировать стеклопластиковой арматурой?

Нижний слой бетона армируется одинарной сеткой из соединенных стержней, укладываемых на специальные пластмассовые обоймы необходимой высоты. Для объемных конструкций с помощью перемычек формируют каркас из нескольких сеток, установленных на ребро или расположенных одна над другой.

Замена стальной арматуры стекловолокном

Зависит от предела прочности при растяжении для конкретной марки композитной арматуры.Стержни из стеклопластика с предельным значением 1200 МПа могут быть заменены стальными стержнями (класс А-III), диаметром на треть больше:

Как размотать стеклопластиковую арматуру?

Необходимо надежно зафиксировать один из концов стержня и, удерживая катушку в вертикальном положении, свернуть намотанный отрезок в прямую линию на плоской поверхности.

Как изготавливают арматуру из стекловолокна?

Отдельные нити стеклоровинга пропитывают термореактивными связующими и формируют цилиндрический стержень.Затем его обматывают другой скрученной веревкой и протягивают через туннельную печь, в которой смола полимеризуется.

Как соединить стеклопластиковую арматуру?

Стеклопластиковая арматура позволяет формировать каркас из сплошных стержней, без составных частей. Пересекающиеся стержни соединяются пластиковыми стяжками, отожженной вязальной проволокой или специальными зажимами. Если без составных частей не обойтись, их делают внахлест, с нахлестом около 100 диаметров используемой арматуры.

Как сделать теплицу из стеклопластика?

Высота теплицы должна позволять стоять в ней в полный рост. Практичнее делать арочные или полуарочные конструкции из стеклопластиковой арматуры. Для капитальных теплиц обустраивают ленточный фундамент, армированный композитом, в котором перед заливкой бетона закрепляют концы дуг из арматуры. Для разборных конструкций используйте отрезки пластиковых или стальных труб в виде закладных деталей.Крепление к стене осуществляется с помощью деревянного бруска с отверстиями для концов дуг.

Как сделать теплицу из стеклопластиковой арматуры?

Высота теплицы обычно составляет от 0,5 до 1,5 метра. Концы дуг можно воткнуть прямо в землю. Самый практичный способ их закрепления – изготовить из деревянного бруска прямоугольную рамку необходимых размеров со сквозными отверстиями.

Как правильно установить стеклопластиковую арматуру?

Прутья необходимой длины отрезаются, места крепления отмечаются маркером, раскладываются на ровной поверхности и соединяются перемычками в сетку с помощью хомутов или проволоки.Для объемных каркасов готовые сетки соединяются между собой.

Дуги из стеклопластиковой арматуры

Радиус изгиба дуги должен быть не менее произведения номинального диаметра стержня на отношение модуля упругости к пределу прочности. Например, для арматуры АСК-10-1200/55 ее минимальное значение составляет 458 мм.

Сетка из стекловолокна

Арматурное изделие из одного слоя взаимно перпендикулярных арматурных стержней, соединенных между собой на заводе.Поставляемый в листах или рулонах, он значительно ускоряет строительные работы.

Арки теплицы из стеклопластиковой арматуры

Малую арочную теплицу можно сделать из стеклопластиковой арматуры диаметром 6-8 мм. Высокий модуль упругости легко позволит согнуть дуги из стержней для конструкции шириной всего в один метр. С учетом углубления в землю для такой конструкции потребуются куски арматуры длиной 4 м.

Армирующие сваи из стекловолокна

В подготовленный колодец опускается пространственная рама из стеклопластиковой арматуры. После его установки послойно подается бетон.

Армопояс из стеклопластиковой арматуры

Композитные материалы могут применяться практически во всех видах армирующих поясов, кроме ростверка: цокольного, межэтажного и мауэрлатного.

Дом из стеклопластиковой арматуры

Стеклопластиковые материалы применяются в малоэтажном строительстве для армирования фундаментов и слоистой кирпичной кладки, а также в монолитном строительстве.

Изделия из стеклопластиковой арматуры

Прутки мерной длины или отрезки в бухтах диаметром от 4 до 32 мм. Они могут предлагаться в виде листов или рулонов готовых армирующих сеток из взаимно перпендикулярных стержней, соединенных между собой.

Купол из стекловолокна

Арочная конструкция для теплиц, парников, беседок или небольших ангаров. Простейшая конструкция напоминает половинку шара, у которого концы дуг сходятся в четырех равноудаленных друг от друга (наподобие меридианах).Устойчивость купола увеличивается с увеличением количества опор, а в его основании имеется кольцо арматуры, закрепленное на фундаментных стойках.

Ограждение из стеклопластиковой арматуры

В привычном понимании забора из арматуры композитные материалы металл не заменят. Прутья и сетка из стекловолокна здесь могут использоваться для армирования фундамента, кирпичной кладки или при изготовлении плит забора.

Кладочная сетка из стекловолокна

Готовое изделие из взаимно перпендикулярных тонких композитных стержней.Предназначен для армирования слоистой кладки, бетонных конструкций небольшой толщины, а также для выполнения широкого спектра отделочных работ.

Гибкие связи из арматуры из стекловолокна

Благодаря чрезвычайно низкой теплопроводности и высокой коррозионной стойкости стеклопластиковая арматура малого диаметра является отличным материалом для изготовления гибких стяжек. Их можно использовать при кладке стен для соединения с наружным слоем облицовки.

Гнутые элементы из стеклопластиковой арматуры

Предназначены для формирования углов, жестких концов и кольцеобразных деталей каркаса при армировании.Изготавливаются на заводе в виде Г, П и С-образных элементов разного размера.

Армирующий каркас из стеклопластиковой арматуры

В зависимости от назначения каркаса горизонтально расположенные армирующие сетки соединяют перемычками — для монолитных плит или устанавливают на ребро — для ленточных фундаментов. При формировании каркаса для армирующего пояса целесообразно использовать готовые гнутые С-образные элементы, внутри которых закрепляются стержни. Для выполнения угловых соединений используются стандартные Г-образные детали.

Беседка из стекловолокна своими руками

Наиболее практичной из всех является арочная конструкция, состоящая из нескольких арок, концы которых залиты в бетонный фундамент. Ее легко можно закрыть поликарбонатными листами. Беседку купольного типа из арматуры сделать сложнее, особенно в отношении крыши.

Каркас теплицы из стеклопластиковой арматуры

Самая простая и устойчивая конструкция теплицы – арочная конструкция.Горизонтальные связи и внутренние перемычки удобно крепить с помощью пластиковых тройников от системы полива, надетых непосредственно на стержни дуг. Шпалеры для подвязки растений также можно сделать из стеклопластиковой арматуры внутри теплицы.

Масса стеклопластиковой арматуры

Определяется диаметром стержня и длиной сегмента. Относительная плотность стеклопластика составляет около 1,9 тонны на кубический метр. Диаметр круглого стержня равного объема (для арматуры АКП-10) составляет примерно 9 мм, что равно 1.2 грамма на миллиметр его длины.

Масса рулона арматуры из стекловолокна

Арматура из стеклопластика погонный вес

Стеклопластиковая арматура – ​​это строительный материал, созданный на основе волокон, связанных сложной композицией. Он сделан на основе базальта, стекла и углеродного волокна, и их можно комбинировать. Однако наибольшей популярностью пользуются базальтопластиковая арматура и стеклопластиковая.

Из чего он сделан?

Состоит из двух частей. Первый – ствол, благодаря которому достигается высокая прочность материала. Волокна соединены между собой полиэфирной смолой композита. Наружный слой служит для надежного сцепления с бетоном: это волокнистое тело, которое по спирали наматывается вокруг ствола.Именно благодаря такому составу пластиковая арматура получила положительные отзывы как надежный материал для строительства. Существуют различные варианты модели арматуры, некоторые из которых весьма необычны. Для производства этой строительной арматуры используется стекловолокно. Его особенность в том, что аналогов в мире практически нет, а его положительные качества значительно расширяют сферу применения. Кроме того, этот материал является современным и эффективным, а потому как нельзя лучше отвечает требованиям строительного процесса.

Любая стеклопластиковая арматура состоит из двух компонентов. Первый — это сам армирующий материал, второй — вяжущее (смесь из расчета соотношения этих компонентов — 75 к 25. В композитной арматуре все механические нагрузки ложатся на армирующий компонент, в то время как вяжущие материалы представляют собой своеобразную матрицу который равномерно распределяет нагрузку по всей длине стержня и защищает его от внешних воздействий

Наиболее распространенным рецептом можно считать следующий: в качестве армирующего звена выступают стеклоровинг или базальтовое волокно, для склеивания используется эпоксидная смола, дополнительно , в материал будут включены отвердитель и ускоритель.Однако универсального состава не существует, так как каждый производитель выстраивает свой технологический процесс.

В чем секрет популярности?

Надо сказать, что по сравнению с металлическими материалами изделия из пластика сегодня пользуются гораздо большим спросом. Более того, пластиковая фурнитура используется в любом строительном процессе. Это достигается за счет нескольких качеств:

1. Стойкость к коррозии, агрессивным средам, в том числе щелочной среде бетона. В отличие от металла, пластик не ржавеет и не портится.Эти качества способствуют тому, что пластиковые конструкции широко используются при оборудовании причалов, защитных сооружений на водоемах.
2. Надежность и прочность, которая у изделий из пластика больше, чем у стали. Именно надежность позволяет использовать их при строительстве. строительные конструкции различного назначения и объемов.
3. Высокая прочность на растяжение.
4. Легкость арматуры: например, по сравнению со стальным вариантом пластиковый в пять раз меньше по весу и в 11 раз меньше по диаметру.Такие показатели говорят о том, что вы сможете сэкономить на строительных работах, а также на подвозе материала на объект.
5. Низкая теплопроводность, благодаря которой холод не проникает в помещения. Неслучайно для фундамента используется все больше пластиковой арматуры: при его строительстве удается добиться высокой энергоэффективности за счет экономичных материалов.
6. Устойчивость к радиоволнам.
7. Возможности применения в различных температурных режимах: от -70 до +100 градусов.
8. Стоимость: покупка погонного метра пластиковой арматуры обойдется намного дешевле по сравнению, например, с метровым куском металлического прута.

Особенности композитной стеклопластиковой арматуры

Композитная стеклопластиковая арматура появилась на отечественном рынке не так давно и на сегодняшний день считается новой технологией. Такая пластиковая арматура также получила хорошие отзывы, так как имеет ряд преимуществ перед металлическими аналогами. Во-первых, такие конструкции легкие, поэтому на фундамент не будет слишком большой нагрузки, а значит, здание прослужит гораздо дольше.Во-вторых, благодаря высокой прочности на растяжение, такую ​​арматуру можно использовать для возведения объектов сложных конструкций конструктивных особенностей. В-третьих, композитный материал устойчив к агрессивным средам и не проводит электрический ток.

С другой стороны, композитная пластиковая арматура имеет более слабый модуль упругости по сравнению со стальными изделиями. Особенно сильно эластичность теряется при нагреве композита до 600 градусов. Но с другой стороны, именно эта характеристика говорит в пользу того, что пластиковая арматура нашла применение и для устройства фундамента, где очень важна прочность на растяжение.

Где нужны композиты?

1. В плитах перекрытий: как правило, арматура укладывается в верхнюю или нижнюю зону бетона, при этом класс бетона должен быть В25.
2. При армировании бетонных и железобетонных конструкций.
3. При возведении фундаментов с нулевым уровнем залегания.
4. В армированных конструкциях, подвергающихся воздействию агрессивных сред.
5. При ремонтных работах, связанных с повреждением бетона в результате воздействия агрессивных сред.
6. Для армирования кирпичной кладки, особенно зимой.

Где используется арматура из стекловолокна?

Сфера применения этого строительного материала обширна:

1. Для Ввиду прочности на разрыв стеклопластик целесообразно использовать именно для возведения основания под объекты. Во-первых, установка будет простой. Во-вторых, фундамент будет прочным. Пластиковая арматура для фундамента отзывы получает положительные благодаря тому, что позволяет создать монолитное основание.Его помещают непосредственно в бетонный раствор в процессе заливки, благодаря чему сцепление материалов становится прочнее. Для предотвращения образования пор и полостей на стыке специалисты используют специальное вибрационное оборудование.
2. При оборудовании ЛЭП высокого напряжения. Так как материал не токопроводящий, потери энергии будут минимальными, при этом его эксплуатация будет безопасной.
3. Фитинги пластиковые получают положительные отзывы строителей благодаря своей универсальности.Так, его можно использовать для усиления прочности проезжей части, опор, мостов.
4. Композитные материалы лежат в основе производства шпал. Из-за интенсивной вибрации, разрушающей бетон, потребовался новый материал, и армирование стекловолокном стало правильным и эффективным решением.
5. Металл не устойчив к агрессивным средам, повышенной влажности, растворителям и кислотам, поэтому срок его службы не очень велик. Стеклопластик, который используется при строительстве доков, причалов, различных заграждений на береговой линии, показывает наилучшие эксплуатационные характеристики.
6. Арматура из пластика применяется также в оборудовании шахт при креплении специальной сетки, предохраняющей стены и своды шахты от обрушения и фиксирующей их.
7. Без этого материала не обойтись при креплении утеплителя или облицовочного материала на готовую стену.

Разновидности стеклопластиковой арматуры

Сегодня пластиковая арматура все чаще используется в строительстве благодаря своим уникальным характеристикам.Кроме того, под композитной арматурой сегодня понимается целый комплекс неметаллических конструкций, значительно расширяющих сферу своего применения. Так, современные производители предлагают фитинг из стеклопластика и базальтопластика. При этом в качестве полимерных смол, связывающих волокна, могут выступать самые разные вещества, каждое из которых имеет свои особенности.

Любой строительный материал используется по определенным правилам и требованиям. Это относится и к композитной арматуре. Пластиковая арматура, характеристики которой столь разнообразны, применяется в строительстве на основании СНиП, утвержденных еще в 2003 году.Кстати, каждый вид материала контролируется заводом-изготовителем, а потому фурнитура обязательно должна соответствовать тем параметрам, которые были заявлены изначально.

Армирование фундамента: как выбрать?

Сегодня в частном домостроении все чаще используется пластиковая арматура для фундамента. Специалисты советуют при его выборе обращаться к официальным дилерам и надежным производителям, так как от качества материала будет зависеть прочность и долговечность постройки в целом.Важную роль играет качество изделия, а также плотность намотки стеклоровинга по всей длине стержня. Повороты также должны быть заполнены качественно. Материалы хорошего качества – лучший выбор при обустройстве любого фундамента – плитного, ленточного или столбчатого. Тип следует выбирать в зависимости от того, какова несущая способность грунта, а также нагрузка на здание в целом.

Усиление фундамента необходимо для того, чтобы нагрузки на основание здания в процессе эксплуатации были более равномерными.Бетон обладает прочностью на сжатие, но его структурная целостность может быть нарушена нагрузкой. Именно с помощью армирования достигается большее сцепление с бетоном, соответственно фундамент становится прочнее и надежнее. Основными требованиями при выборе арматуры должны быть следующие:

• обеспечивающие жесткое сцепление с бетоном;
• долговечность;
• гибкость;
• устойчивость к ржавчине и коррозии.

Армирование может быть рабочим, то есть снижающим напряжение и внешние нагрузки, а также распределительным, когда нагрузка равномерно распределяется на каждый стержень — это способствует сохранению правильного расположения рабочих стержней. С помощью хомутов прутья увязываются в каркас, предохраняя бетон от растрескивания. Поперечные стержни предохраняют от возникновения наклонных трещин в фундаменте, а продольные – от вертикальных.

Плитный фундамент

При возведении данного типа основания необходима арматура с ребристой поверхностью диаметром не менее 10 мм. Именно диаметр влияет на то, насколько прочной будет арматура. Пластиковую арматуру для фундамента, отзывы о которой столь хорошие, следует подбирать в зависимости от типа грунта.Например, на непористых и плотных, то есть с хорошей несущей способностью и устойчивостью к деформации толщина и диаметр могут быть небольшими. Если дом массивный, но на мягком грунте, арматура должна быть толще – около 14-16 мм. При таком варианте армирование плиты будет верхнее и нижнее, а общее количество стержней будет больше 100. Вязка может производиться несколькими способами. Например, сначала в нижнем поясе могут соединяться арматурные стержни продольно и поперечно, затем к ним крепятся вертикальные стержни, затем снова поперечно и продольно. При вязании стеклопластиковой арматуры имеет смысл использовать пластиковые хомуты и стяжки. Это так называемая вязка арматуры пластиковыми хомутами.

Ленточный фундамент

Обычно ленточный фундамент больше по высоте, чем по ширине. Соответственно, из-за небольшого размера лента имеет склонность к изгибу, а потому при возведении такого фундамента можно использовать арматуру меньшего диаметра. Особенность этой базы в том, что понадобится два армирующих пояса, какой бы высоты она ни была.Процесс укладки арматуры будет следующим: стержни укладываются продольно в верхнюю и нижнюю части фундамента на расстоянии до 5 см от бетонной поверхности – они будут нести всю нагрузку в случае деформации. Армирование в несколько стержней можно использовать для мягкого или подвижного грунта, а также при возведении негабаритных домов. Идеально подходит для строительства ленточных фундаментов стеклопластиковая арматура — марок ф6 и ф7 (для домов в один этаж), марок ф8 и ф10 — для жилых домов с мансардой или двумя этажами.

Столбчатый фундамент

Хорошая пластиковая арматура (отзывы это подтверждают) и при возведении данной конструкции. При армировании столбов пригодится металлическая арматура диаметром 10 мм или стеклопластиковая ф6. В качестве вертикальных стержней лучше выбирать арматуру с ребристой поверхностью, а горизонтальные нужны только для связки стержней в единый каркас. Армирующий каркас представляет собой 2-4 стержня длиной, равной высоте столба. Например, при армировании столба высотой 2 метра и диаметром 20 см вам понадобится четыре стержня ф6.Их нужно разместить на расстоянии 10 см друг от друга, а также обвязать гладкой арматурой диаметром ф4 или ф5. Для любого типа фундамента также понадобятся фитинги для пластиковых труб.

Особенности вязки арматуры

Фундамент – важная составляющая любого здания, его качество и надежность – залог того, что он простоит долго и будет надежно служить. К армированию основания нужно подходить с умом. Рассмотрим, как вяжется пластиковая арматура для ленточного фундамента, так как именно он чаще всего используется в частном домостроении. Вязка нужна для того, чтобы сделать конструкцию арматурного каркаса однородной и более прочной. Стержни связываются в местах их пересечения. Кусок проволоки сгибается посередине, затем надевается на специальный крючок, который прикладывается к арматуре и затягивается. Более простой способ вязания предполагает использование пластиковых завязок.

При создании армирующей системы большое значение имеет пластиковая запорная арматура. Ее основная функция – способствовать более прочному и надежному креплению пластиковых стержней между собой.Наиболее популярными деталями в этом плане являются хомуты, которые имеют особенный характер и способствуют созданию в бетоне защитного слоя определенной толщины. Пластиковый зажим для арматуры создается методом литья полиэтилена под высоким давлением. Они нужны для того, чтобы надежно зафиксировать в пространстве арматурные стержни, каркасы, которые обеспечат защитный слой в бетонной или железобетонной конструкции. Зажимы можно использовать для горизонтальных и вертикальных поверхностей, а также для создания опалубки.

Как изготавливают пластиковые фитинги?

Принимая решение о строительстве дома, обратите внимание на множество мелочей и начните с возведения фундамента.Многих интересует вопрос, где купить пластиковую фурнитуру. Специалисты советуют обращаться в проверенные компании, так как от фундамента дома, его качества и надежности зависит долговечность службы самой конструкции. Оборудование для производства фурнитуры достаточно дорогое, и от его качества зависит качество материалов.

Фитинги пластиковые, производство которых осуществляется на высокотехнологичном оборудовании, могут выпускаться разных диаметров — 4-24 мм.В зависимости от типа линии будет производиться разное количество стержней, а также разное сечение. Как правило, в комплект поставки входит целый комплекс устройств — от устройства нагрева пряжи и ванны пропитки до протяжного устройства и шкафа управления. Таким образом, оборудование для пластиковой фурнитуры необходимо правильно подобрать, чтобы сделать технологический процесс эффективным.

Пластиковая арматура: отзывы покупателей

В своих отзывах строители – опытные и не очень – сходятся в одном: для устройства фундамента пластиковая арматура просто идеальна.Например, некоторые использовали комбинацию стальных и пластиковых стержней: фундаментные плиты и стены подвала делали из пластика, а полы, где нужны были более прочные материалы, строили на основе стали. Также многие отмечают удобство вязки по сравнению с металлической арматурой, которая поставляется в комплекте с одним стержнем. По прочности на разрыв и устойчивости к гниению лучше пластиковой фурнитуры тоже нет.

Но, с другой стороны, не обходится без негативных отзывов.Правда, судя по ним, эти недостатки все же с лихвой перекрываются достоинствами. Например, считается, что руки чешутся после работы со стекловолокном. Кроме того, его практически невозможно согнуть, чтобы сделать, например, уголки в виде букв Г или П. При этом сами производители акцентируют внимание на том, что стеклопластиковая арматура должна использоваться исключительно для монтажа основа.

Сталь или пластик: что выбрать

Для новичка в строительстве всегда важным вопросом является выбор материалов.Например, при проектировании фундамента важно правильно вязать арматуру. Конечно, в случае строительства бани можно использовать и простые металлические прутья, но что выбрать для добротного дома? Сегодня стоит выбор между стальными и пластиковыми конструкциями, каждая из которых имеет свои отличительные черты и недостатки. Если говорить о преимуществах, то их можно свести к следующим пунктам:

Как видите, у пластиковой версии преимуществ больше. К недостаткам стальной можно отнести: возникновение коррозии и большой вес конструкции, в то время как пластиковая арматура сложна только в плане изгиба.Таким образом, по своим техническим характеристикам стеклопластиковая арматура ничем не уступает стальной, при этом стоит дешевле. С другой стороны, очень важно помнить об особенностях строительства того или иного дома. Например, если нужно соединить облицовочный материал и стену, то можно использовать арматуру на основе пластика. А вот при оборудовании бетонных полов армированием лучше использовать металлические конструкции, так как из-за большого веса они не будут всплывать при заливке бетона.Таким образом, при выборе конструкций для армирования следует учитывать сразу несколько факторов, а значит, лучше воспользоваться профессиональной помощью специалистов.

Технический прогресс неумолимо вторгается во всевозможные сферы современной жизни. Не обошла его стороной и область строительных материалов… С каждым годом рынок пополняется все новыми и новыми разработками, позволяющими облегчить и упростить процесс строительства.Именно благодаря новым технологиям сегодня можно закладывать основу из стеклопластиковой арматуры в основание малоэтажных зданий. Этот тип каркаса здания, появившись на рынке не так давно, уже успел значительно потеснить привычные и популярные изделия из железа и стали. Каковы основные преимущества стеклопластика? Какова сфера его применения?

Сравнительная характеристика материалов

В самом названии этого материала заключены его основные характеристики. Изготавливается из пластиковых или стеклянных нитей, прочно спаянных между собой в однородные стержни с гладкой или рифленой структурой поверхности и круглым поперечным сечением. Гофрированная структура способствует лучшему сцеплению с бетоном и получается путем обертывания гладких стержней стекловолокном.

Изделия с рифленой поверхностью испытывают на себе основную тяжесть возводимой конструкции, а гладкие служат для соединения отдельных частей каркаса. В отличие от обычных металлических изделий, материалы нового поколения обладают рядом особенностей, благодаря которым стеклопластиковая арматура для ленточного фундамента прочно удерживает пальму первенства на рынке строительных материалов.

К основным отличиям стеклопластика от металла относятся:

Определение расходуемого количества материала

На расчет стеклопластиковой арматуры для фундамента здания в первую очередь влияет тип конструкции и ее размеры. Для малоэтажных домов рекомендуется использовать ребристую арматуру диаметром не более десяти миллиметров. При расчете необходимо учитывать, что основой ленточного фундамента является двухъярусный каркас, а шаг ячеек не должен превышать пятидесяти сантиметров.Его размеры влияют на общее количество стыков в конструкции. Расход материала также зависит от наличия в здании несущих капитальных стен, так как каждая из них требует заливки основания с двухъярусным каркасом.

В случаях, когда планируется заливка фундамента своими руками, без привлечения профессионалов, очень важно произвести правильный расчет количества строительного материала. Его можно изготовить по приведенному ниже алгоритму.

Расчет размеров продольной рамы

1. В первую очередь нужно определить периметр строения, исходя из его габаритов, затем к полученному значению прибавить предусмотренный проектом общий размер капитальных стен. Если в качестве примера взять здание длиной четыре метра и шириной пять метров, и имеющее при этом одну несущую стену длиной четыре метра, то результат расчетов будет следующим: 4*2+5*2 + 4 = 22 метра.
2. Учитывая необходимость применения двухъярусного каркаса, состоящего из четырех параллельных стержней, то есть по два в каждом ярусе, необходимо увеличить полученную общую длину арматуры в четыре раза.Результат будет таким: 22*4=88 метров.
3. Так как стеклопластик сварке не подлежит, а части каркаса укладываются внахлест, необходимо предусмотреть по одному дополнительному метру на каждый угол здания. Для этого нужно количество наружных и капитальных стен здания умножить на единицу, а затем на количество стержней, то есть на четыре. В принятом примере расчет будет выглядеть так: (4+1)*1*4=20 метров.
4. Сумма значений общей длины стен и дополнительных объемов для присоединения даст искомое значение: 88+20=108 метров.

Однако на этом расчеты не заканчиваются. Далее необходимо рассчитать количество строительного материала, необходимого для соединения прутьев каркаса в единую конструкцию. Для этих целей вполне подойдут гладкие стержни с диаметром поперечного сечения около 8 миллиметров. Они значительно дешевле ребристых и отлично справляются с соединительными функциями.

Расчет размеров поперечных соединений

1. Поскольку технология заливки фундамента требует, чтобы шаг между соединительными кольцами не превышал полуметра, необходимо определить необходимое количество ячеек.Для этого разделите общий размер основы на пятьдесят сантиметров. В данном примере результат будет таким: 88:0,5=44 ячейки. Это означает, что необходимо будет установить 44 соединительных кольца.
2. Для расчета расхода стройматериалов на одну обвязку необходимо определить ее периметр, исходя из стандартных параметров 50 на 25 сантиметров. Периметр будет равен: 0,5*2+0,25*2=1,5 метра.
3. Количество материала, необходимого для соединительных колец, можно рассчитать, умножив периметр на количество колец.Искомое значение будет таким: 1,5*44=66 метров.
4. Учитывая, что при монтажных работах в результате резки часто возникают различные отходы, к необходимому количеству целесообразно добавлять определенный процент запаса, от пяти до десяти единиц. В результате вы получите искомое значение порядка семидесяти метров.

Расчет количества креплений

Последний шаг – определить количество пластиковых креплений для соединения поперечных колец и стержней продольной арматуры.Для этого количество соединительных колец необходимо умножить на количество точек соединения. Получается: 44*4=176 креплений.

Всего для усиления ленточного фундамента стеклопластиковой арматурой здания из взятого выше примера потребуется закупить:

• 108 метров гофрированной арматуры диаметром 10 миллиметров;
• 70 метров гладкой арматуры диаметром 8 миллиметров;
• 176 пластиковых креплений для соединения рамы.

Несмотря на некоторую кажущуюся громоздкость вышеприведенного расчета, любой неспециалист вполне способен выполнить его самостоятельно.

Процедура установки фундамента

Несмотря на различия в характеристиках и особенностях использования стали и стеклопластика, инструкция по монтажу фундамента остается идентичной. Этапы работы носят общий характер и не меняются в зависимости от вида используемого материала.

1. В первую очередь необходимо соорудить деревянную опалубку, соответствующую размерам проекта здания.
2. После подготовки основания под будущий фундамент необходимо собрать каркас из стеклопластиковой арматуры. Для этого стержни необходимо надежно соединить между собой с помощью проволочных или пластиковых хомутов, соблюдая требуемый стандартами шаг ячеек. Учитывая, что, в отличие от стальных изделий, стеклопластиковая арматура не может быть статично закреплена сваркой, связке стержней необходимо уделить особое внимание, от прочности каркаса зависит подверженность фундамента смещению.Так как стержни из стеклопластика практически не гнутся, в местах стыков стен будущего здания можно использовать специальные уголки из того же полимера.
3. После завершения сборки каркаса опалубку заливают бетоном. Рассчитать объем раствора достаточно просто. Периметр основания необходимо умножить на его высоту и ширину. После заливки дальнейшее продолжение работ возможно только после окончательного затвердевания бетона, что произойдет не ранее, чем через две-три недели.

Использование в строительстве изделий из материалов нового поколения, к которым смело можно отнести стеклопластик, благодаря своей легкости, прочности, надежности и долговечности позволяет значительно удешевить работы при повышении их качества.

Опытные строители знают, что прочность основания под стены дома напрямую зависит от правильно подобранной схемы армирующего каркаса для создания ленточного фундамента, и правильного монтажа.В этой структуре четко распределены все, так сказать, «обязанности» составляющих ее элементов. Так, арматура принимает на себя деформирующие линейные напряжения, возникающие не только от тяжести стен, но и от перепадов температуры, а бетонная часть конструкции препятствует ее сжатию. Таким образом, в сочетании эти материалы создают надежную опору для стен.

Завязка арматуры под ленточный фундамент – лучший вариант крепления металлического «хребта» железобетонной конструкции. Такое соединение, сохраняя заданные линейные и пространственные формы каркаса, тем не менее оставляет возможность несколько «уравновеситься» при твердении и наборе бетоном своей марочной прочности, принимая оптимальное положение под действием возникающих нагрузок. Если сделать каркас фундамента жестким, то есть закрепить арматуру сваркой, то даже при незначительной усадке грунта или под давлением стен дома бетонная часть конструкции может начать разрушаться, так как при застывании раствора оптимального смещения деталей каркаса не произошло и в, казалось бы, прочной монолитной плите остаются значительные внутренние напряжения.

В последнее время на рынке строительных материалов появляется все больше новинок, разобраться с которыми непрофессионалу не под силу. Одной из таких новых технологий является использование армирования стекловолокном. Производители позиционируют свой продукт как арматуру, имеющую массу преимуществ перед обычными стальными прутьями, но так ли это на самом деле?

Композитные материалы — это целая группа арматурных стержней, различающихся по типу сырья. Композит получил свое название из-за того, что в его состав входит несколько элементов.Первый – это волокна из разных видов сырья, второй – термореактивный или термопластичный полимер (смола). После затвердевания связующего получают прочные стержни.

В зависимости от происхождения волокон различают несколько видов армирования:

• стекловолокно;
базальтовый композит
• ;
углеродный композит
• ;
• арамидный композит;
• комбинированный, состоящий в основном из одного вида волокна, но имеющий по всей длине включения другого вида.

Самое распространенное применение стеклопластиковой арматуры, о ней пойдет речь далее. Структура стеклопластиковой арматуры аналогична структуре дерева. Точно так же вдоль стержня располагаются волокна, которые благодаря связующему образуют единое целое.

Преимущества применения

Армирование таким материалом имеет следующие преимущества:

• Возможность сматывания материала в рулоны значительно облегчает его транспортировку и удешевляет самостоятельное строительство – арматуру можно доставить собственным автотранспортом.
• Небольшой вес изделий облегчает работу своими руками. Нет необходимости применять большое количество рабочей силы и грузоподъемного оборудования. Для сравнения, плотность стали составляет 7850 кг на кубический метр, а кубический метр композитного материала имеет массу 1900 кг. Отсюда можно рассчитать, что масса стеклопластиковой арматуры в 4,13 раза меньше массы стальной.
• Устойчив к коррозии. Самая главная проблема стальных стержней — они подвержены ржавчине.Стеклопластик не боится воды и различных агрессивных сред. Армирование композитным материалом хорошо подходит для бетонов с добавлением различных модификаторов (антифризов и т.п.).
• Также к достоинствам можно отнести то, что стекловолокно плохо проводит тепло и не проводит электрический ток. Бетонные конструкции не обеспечивают необходимой теплоизоляции здания, поэтому для них всегда предусмотрен слой утеплителя, препятствующий потерям тепла.В связи с этим низкая теплопроводность композита не играет существенной роли. Непроводимость электричества имеет ряд преимуществ. Но иногда в железобетонных конструкциях предусматривают выпуск стержней для устройства заземления или молниезащиты. При использовании стеклопластиковой арматуры такие меры невозможны.

Недостатки и мифы

Материал достаточно новый, поэтому до конца не изучен. Использование стержней данного типа в массовом строительстве делает невозможным нормативную базу для расчета.Для стеклопластика есть только ГОСТ 31938-2012. Это недавно появившийся и единственный нормативный документ. ГОСТ дает технические требования к материалу, но не дает рекомендаций по конструкции, производители приводят лишь примерные значения соответствующих стальных стержней.

Композитная арматура имеет следующие недостатки:

• Невозможность сгибания: материал сгибается только в заводских условиях по заранее предоставленным схемам;
• Невозможность использования сварки.Обычно на больших рамах применяется сварка; в частном домостроении часто вяжут арматуру.
• Нестабильность при высокой температуре. Сталь начинает терять свои свойства при нагреве до 600 градусов Цельсия. В случае композита потеря несущей способности наступает намного раньше. Это означает, что при пожаре бетонные перекрытия и балки разрушатся быстрее.

Помимо недостатков, есть и сомнительные моменты, о которых стоит знать.

Характеристики конструкции

Расчет железобетонных элементов проводится по СП «Бетонные и железобетонные конструкции» по 2 группам предельных состояний (ГПС).

• 1 GPS — расчет несущей способности. Проверяется, может ли элемент выдержать приложенную к нему нагрузку. Расчет ведется с учетом прочности материала.
• 2 GPS — расчет жесткости. Здесь учитываются деформации и величины раскрытия трещин. железобетонные конструкции. Расчет ведется с учетом модуля упругости материала.

В железобетонном элементе сжимающая нагрузка воспринимается бетоном, а функция арматуры заключается в предотвращении разрушения вследствие деформаций. Производители композитов заявляют о высоких прочностных характеристиках (Rs), но умалчивают о модуле упругости (Es). Именно эта величина определяет деформируемость конструкции.

Деформируемость можно рассчитать, разделив прочность на модуль упругости. Для стальной арматуры А400 Rs = 360 МПа, Es = 200000 МПа, отсюда получаем деформируемость равную 0,0018 или 0,18 %. Для стеклопластиковой арматуры Rs = 1000 МПа, Es = 50 000 МПа. Деформируемость 0.02 или 2%. Те. на 1 метр конструкции возможно растяжение композитной арматуры до 2 см против 0,18 см у стальной, представьте какие трещины будут образовываться в конструкции. Армирование предназначено для предотвращения растрескивания и растяжения. Композит справляется с этой функцией в 10 раз хуже стали.

Это качество особенно важно при армировании плит перекрытий и различных балок. Здесь деформации очень большие, поэтому армирование таких элементов композитом невозможно.

При применении в конструкциях с предварительным напряжением его потеря во времени для стали составляет 20-30% (насколько теряется жесткость конструкции). Для стеклопластиковой арматуры это значение может достигать 80-90% через 5-10 лет, так как это органический материал. То есть весь смысл предварительного напряжения теряется.

Обратите внимание, что ни один производитель предварительно напряженного бетона (плиты, балки) не использует композитную арматуру. На нее нет нормативных документов (СП, СНиП), поэтому невозможно рассчитать, как она себя поведет.

Исходя из этого, заверения производителей о высокой прочности материала верны, но не только прочность влияет на нормальную работу конструкции. По деформируемости стеклопластик значительно уступает стали.

Уменьшенный вес конструкции

Небольшая масса материала значительно снижает трудоемкость, однако стержни не могут обеспечить существенного снижения веса всей конструкции, что достигается за счет снижения нагрузок на фундамент.

Для обоснования приведены числовые значения:

1. Нагрузка на фундамент из плиты 6 м на 1,5 м и толщиной 0,2 м из железобетона равна сумме массы бетона и арматуры. Процент армирования принимается равным 3%. Объем бетона = 6 * 1,5 * 0,3 = 2,7 м³. Умножая этот объем на процент армирования, получаем объем стали = 2,7*0,03=0,081 м³. Масса бетона = 2,7м³ * 2000 кг/м³ = 5400 кг.Вес стали = 0,081 м³ * 7850 кг/м3 = 636 кг. Общий вес плиты = 6036 кг.
2. Для этой же плиты предусмотрено армирование стекловолокном. Объем бетона и арматуры не меняется, масса бетона тоже не меняется. Вес арматуры = 0,081 м³ * 1900 кг/м³ = 154 кг. Масса плиты 5400 кг + 154 кг = 5554 кг.

Из приведенных расчетов видно, что общая масса элемента отличается менее чем на 500 кг.При весе плиты более 5000 кг это не очень большая величина. Поэтому применение стеклопластиковой арматуры для снижения нагрузки на фундамент экономически нецелесообразно, так как композит дороже.

Долговечность

Можно поверить на слово производителям композитной арматуры, что срок службы композитной арматуры составляет 80 лет. Но два факта заставляют усомниться в их словах:

• Сталь используется человеком уже много лет, информации о ней много, можно достаточно точно определить срок ее службы в определенных условиях. Композитные стержни — новый материал. Нет сведений о его эксплуатации в течение длительного периода, а именно сертифицированных 80 лет.
• Композитные стержни представляют собой органический материал. Со временем в любом органическом веществе происходит разрыв полимерных связей, так называемый процесс «старения» органического вещества, это приводит к потере свойств материала, иногда к разрушению (например, резина становится твердой и через определенное время начинает трескаться). ).

Возможные области применения

В предыдущем абзаце все окрашено в черный цвет.Но при чтении не забывайте о достоинствах материала. Благодаря своим физическим свойствам этот тип арматуры подойдет для:

• Кладочная арматура. В кладочные растворы часто добавляют антифриз и другие агрессивные добавки, плохо влияющие на стальные изделия. Такие модификаторы не страшны для стекловолокна.
• Армирование ленточного фундамента. Закладка арматуры в ленточный фундамент часто носит конструктивный характер (без расчета), поэтому может подойти легкая и устойчивая к химическим воздействиям стеклопластиковая арматура, но применять ее следует осторожно, особенно для массивных зданий и фундаментов на проблемных грунты (высокий уровень грунтовых вод, пучинистый, просадочный грунт и др. ).
• Усиление дорожного полотна. Арматура не разрушается при контакте с землей.

Помните, что нормативной документации на композитную арматуру (СП, СНиП) не существует, поэтому ни один проектировщик не сможет правильно рассчитать конструкцию с такой арматурой. Об использовании этого клапана в плитных фундаментах и ​​ростверках не может быть и речи, потому что растягивающие нагрузки могут быть большими.

Армирование ленточного фундамента

Ленточный фундамент в зависимости от сечения может быть двух видов:

В тавровой конструкции ленточного фундамента стена работает только на сжатие, а арматура закладывается в нее без расчета.В этом случае подошва воспринимает изгиб и рассчитывается. Стеклопластик можно размещать в стене, но с осторожностью в подошве. Он подходит только для легких грузов.

Составные стержни можно использовать при прямоугольном сечении ленточного фундамента. Это связано с тем, что данная конструкция в основном работает на сжатие. Рабочая горизонтальная арматура (диаметр и количество стержней) определяется из процентного содержания арматуры, равного, как было указано ранее, 2-3%. Хомуты для малогабаритных зданий выбирают исходя из требований к конструкции в документе «Армирование монолитных элементов железобетонных зданий…Руководство по проектированию», здесь также приведены минимальные диаметры рабочей арматуры. В данном документе представлены требования к стальным стержням, стандартов на композит нет, поэтому разработчик может применять его на свой страх и риск.

На основании вышеизложенного можно сделать вывод, что стеклопластиковая арматура является еще не до конца изученным материалом. Его использование сегодня возможно только для конструктивной арматуры, но для рабочей арматуры этот материал использовать не следует. Композит не особо подходит для армирования балок, перекрытий и ростверков, т.е.е. там, где есть большие изгибы и крутящие моменты.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форму ниже подробное описание работ, которые необходимо выполнить и вы получите предложения с ценами от строительных бригад и фирм. Вы можете посмотреть отзывы о каждом из них и фото с примерами работы. Это БЕСПЛАТНО и ни к чему не обязывает.

Усиление подбойного фундамента. Схемы армирования кутива и примыкания к зашивному фундаменту.Стержневой способ крепления.

Армирование бетонных оснований осуществляется для улучшения морально-бытового основания здания. Параметры, ширина и длина середины каркаса, форма стальных стержней, способ вязки середины каркаса. Розрахунок осуществляется с урахування напруги, як выныкна при возведении киоска. Например, армирование ударного фундамента будет работать при более поздней разработке конструкции.В высокопрофильных траншеях поперечные и вертикальные стержни практически не отнимают свою долю от розетки, а скорее с карабкающимися элементами.

Арматурный стержень для распалубки

Розраханки идут в стадию проекта, и в документацию должны быть включены следующие данные:

Класс
• и обгонная арматура,
• способ укладки и вязания,
• Вам нужно много материалов.

В мелковершинной самодельной среде, засвате, прутике, прутике d=12 мм.Для более поздних элементов каркаса берите арматуру только с ребристой поверхностью, для поперечных и вертикальных можно использовать гладкие стержни меньшего диаметра. В кратчайшие сроки роботы самодостаточны, они обязаны соблюдать нормы. Вонь позначают минимальное количество армирования, як становятся 0,1% от площади перелива фундамента. От начала рисунка отложить ряд лозин и размер и перетин. Для периодического профиля требуется размер нового диаметра.

Площадь перекрытия линии фундамента умножается на ширину и высоту. Вперед, размер траншеи 70 см над головой, 40 см над головой. Площадь переполнения в таком случае становится:

70х40 = 2800 см2.

Значение qiu умножается на 0,1, а минимальная площадь полосы составляет 2,8 см2. Также большое значение имеет количество ремней: 1, 2 или 3. Два ремня гарантируют большую степень прилегания к фундаментам средних размеров, а 3 ремня — к слабо разрыхленным фундаментам. При раскачивании диаметра тяг рассчитывается вертикальная высота шпангоута, як сразу в 2 пояса будет считаться дополнительно к этим высотам.СНиП визнача граничного значения 80 дел. Значит общая высота рамы меньше числа, тогда минимальный диаметр прутка 6 мм, если рама 80 дел, берем арматуру около 8 мм.

Формулы для розгонки арматуры

Однако рунтуватися без цих даних не возможно, нужно создавать конкретную раскладку таблиц БНиП с размерами вашего фундамента. Для самостоятельного расчета можно использовать следующие формулы:

1. Довжина арматуры в метрах погонных за 1 пояс D = PхK (P — величина потерь в 1-м поясе).
2. Количество турников Q=P/L (L — клетка каркаса Довжина).
3. Довжина переборки С=Тх(К-1)+0,05 (Т — крокодил с боковой арматурой).
4. Количество вертикальных стержней J = P/N (N — крокодил с вертикальными стержнями).
5. Довжина вертикальная вытачка между ремнями U = Hx (P-1) +0,05 (H — стойка между поясами рамы).

Армування кутив основы

Прямой фундамент маловат для кутивов, для которых важно правильно уложить армопояс.В момент благодарности деформация основания должна быть устранена заодно, бетон треснет, и строить будку придется час, пока она не рухнет. Для выключения погибок наносится схема армирования подшивочной основы, чтобы переносились хомуты використання. У кожного стержня будет дергаться загин, который виноват загнутым концом упираться в выступающую стенку.

С цом, часто дротик дротик просто не вистачає.Приручить ее можно с помощью стрижки Г-образной формы. Слайд наблюдайте, как армирование катов Г-подъемным и П-подъемным хомутами закрепляется на всей конструкции. Элементы довжины П-образные скобы склада 2 ширины к фундаменту. Использование зажимов имеет большое значение для защиты прядей от стрижек от містей кутовых. Зарыли робити раму в кутас, простим перехрешуванням фурнитуру.

Особенности конструкции арматурного каркаса

Конструкцию можно брать двумя способами: без середины в траншее, все сразу, или сзади бетонными блоками (заводского изготовления). На первом выпадую более крупный, превосходный, бросающийся в глаза монолитный фундамент (для грамотного соединения с каркасом). В других основаниях для слабости блока вважаются. Смрад скрепляется между собой так сам собой: за помощью железобетона.

Складывание металлического каркаса на місі вымагає доттримання наступательных умов:

1. На дне траншеи перед фронтом из гравийно-гравийной смеси заделывается подушка высотой 30 см.Скорость заливки бетона в час гарантируют внутренние розетки, которые используются для монтажа арматуры, а также призыва для монтажа из бруса или досок.
2. Арматура виновна в том, что находится вверху на 5 см от опалубки, так что если ширина траншеи станет 40 см, то ширина стального каркаса будет 30 см.
3. Роботы ремонтные от установки вертикальных стержней, до которых потом прикрепить к стержням рамы. Понюхайте ребристую поверхность и самый большой диаметр от силы армирования, чтобы она стала порочной.Например, если поздние стержни взять диаметром 16 мм, вертикальные полосы – не менее 20 мм.
4. Ступени виновны в уходе в землю на глубину 2 м. На повороте вертикальных ступеней рамы сзади они в 2 раза меньше, на прямых диленках ниже.
5. Вертикальные брусья устанавливаются на стержни турников с кроком 20 см (стандарт для турников 30 см).
6. Использование вязальной дротики в качестве дополнительной вязальной стрелы, пистолета для вязания дротика, отвертки или специальных царапин является неправильным.Также можно хранить пастыжі. Довжин Один дротик, чтобы стать 20 дивами.

В дальнейшем арматуру следует укладывать группой из 2-3 стержней. Их легко обойти по СНиПу, но это 25-40 см. Такой набор лозин важно обрезать на другой раме рамы, так как это передано проектом. Вертикальные и горизонтальные ряды арматуры раскладывают вниз по течению на 90º наверняка одно: потом совсем вертикально, а по вертикали совсем горизонтально.

Прежде всего, они знают, что видели правильную схему армокаркаса для вскрытия ударного фундамента, и правильность установки для закладки фундамента под фундамент здания. Конструкция имеет четкое распределение всех, а также бимобильность соединений элементов склада. Итак, арматура принимает линейные пружины и деформируется, но не только из-за тяжести стен, но и из-за перепадов температур, но бетонная часть конструкции не выйдет из строя. В таком ряду в комплексе материалов устанавливают высокую опору для стен.

Привязка арматуры к линейному фундаменту – оптимальный вариант для слома металлической корзины бетонной конструкции.Так же безопасно задавать линейность и вместительность формировать каркас, а вот «балансировать» при ловле с бетоном и набором фирменных качеств, принимая оптимальное положение при заливке заливки, можно прямо сейчас. Если каркас возводится на жесткое основание, чтобы можно было соскоблить плиты, то если грунт немного усадится, то бетонную часть конструкции можно исключить, чтобы при зацеплении не оптимально исправить. значения внутренних напряжений.

Прямолинейный тип фундамента можно смело назвать универсальным, мы его максимально расширим, чтобы возможность возведения фундамента была практичной для любого вида сигнальных материалов. Везде торжество возведения основы объясняется вековечной осмысленной экономией затрат, простотой и доступностью самодисциплины, а также помнить, что строгий фундамент повсеместно испытан и широко практикуется в багаже.

Сам фундамент представляет собой сплошную бетонную линию, которая может увеличивать ширину, высоту и высоту.Параметры должны быть основаны на проекте майбутной пробуждения — меняя стин и материал, из которого планируется создать стену экстравагантного пробуждения, я стану примитивным, чтобы забыть о многих важных факторах. В любом случае по периметру майбутной будки будет установлен линейный фундамент, он замкнет контур, предназначенный для возведения несущих стен. Для потребителя вид фундамента дополнят внутренние перемычки, являющиеся основанием для возведения на них внутренних перегородок.

Глибина залягання пидошви стрички видны, попадающие в конкретную обстановку. Так, при нестационарности верхних шаров грунт на грунте сохраняется, нижняя часть фундамента опускается на дно промерзшего основания. Так же как и рант щильный, за то, если вы планируете быть маленьким для диковинной массы пробуждения, то можно просто обойтись немного трудночитаемой основой.

Як би не было бу, вымоги пока якобы и заведомо виконанный армоуван не менее важен для любого вида ударной основы.Только для этого продумайте основу для оптимизации монтажа от стены здания до земли по всему периметру здания, что сводит к минимуму срок службы здания, разворот и деформацию всех складских предстоящих конструкций.

В зависимости от состояния ГОСТ арматура подходит для ряда классов. Поскольку первый класс является победоносным, это очень низкоуглеродистая сталь, то от продвинутого класса роста происходит смена специальных и легких добавок, быстрое повышение механических качеств материала.

Прутья арматурные 1-го класса позволяют создать гладкую поверхность. Всем іншим (для одной вятки) придана рифленая форма, поэтому титры имеют периодический профиль кольцевого, серповидного или кривого типа. Такая рельефная структура поверхности предназначена для максимального контакта армированных элементов конструкции с бетоном, благодаря чему он набирает прочность.

Для основной арматуры ударного фундамента с оптимальной вибрацией, с положением достаточного уровня производительности и приемлемой цены арматура класса А-III, диаметром от 12 до 18 мм, во многом обусловлена ​​специальным особенности дизайна, который хорошо проработан.Показатели классов из четвертого и второго просто не требуются, а ось А-II может быть слабой.

Варто озвереет уважение за наличие буквенного индекса.

• Итак, буква S говорит о тех, кто может подогнать подкрепление для помощи зварювання. Другие типы здоровых роботов скорее входят в состав — структура стали меняется при высокотемпературном нагреве, а рама подтягивается в необходимых характеристиках.
• Буквой «К» может быть вироби, готовая сталь с антикоррозийными органами.Ой, обязательно остановитесь, когда объекты будут построены, к чему есть специальные вымоги, а для фундамента надо не заморачиваться с какой-то арматурой (а это бред, дороже).

А ось для дополнительных элементов конструкции — перемычка, стиок, хомуты, так что на основной раме нужно пространство, легко идет гладкая арматура на срез класса АИ диаметром 6 мм (при высоте линии до 800 мм) или 8 мм (для большей высоты). Вонь легко проигнорировать в нужной комплектации, да и характеристик производительности для такой заначки вполне достаточно.Можно використовувать и гофрированные веточки класса А-I I, але це все равно будет дорого.

Слом арматуры чаще всего осуществляется при помощи специальной вязальной стрелы, которая будет стоять и закручиваться в петлю во всех точках стальных стержней. Длительная помолвка не происходит сразу по нескольким причинам:

• Be-подобный навиным викиным сварным швом — смесью с подвышеною воспаленной коррозией.
• Непровар в месте разрушения, который может вообще не повредиться при монтаже каркаса, может привести к нарушению целостности конструкции на этапе заливки важной бетонной линии.
• Поставить небольшой перегрев стержня в месте перегрева с тем же элементом конструкции, чтобы крепления новых армостыков уменьшились.

Итак, если вы можете найти забывчивого человека, который любит вас как замечательного менеджера и хорошо организованного устройства, то все один вид такой операции лучше произносить. Перед речью, до того, как будет подключена работа армирующих конструкций, там, надо в умах промышленного строительства, дозволено лишить русло качественного распределения.І в случае цому має застопорить винятую арматуру, обозначаемую буквой «С».

Композитная арматура

Композитная арматура – ​​экономичный строительный материал. Вона может быть изготовлена ​​на основе мелкооптового пластика, углепластика или базальтопластика.

Наипоширенішою в цій категории є пластмассовая арматура, которая более доступна по цене, в некоторых случаях с двумя типами видов, они могут быть при высоком качестве.

Стержни композитные втыкаемые для армофургонов новых видов фундаментов, в том числе прошивных. У самого продвинутого вида арматуры теплопроводность низкая, обычно это металлические стержни. К тому, что хорошо пойти на армирование фундаментов и стен подвала, которые планируется утеплить, что на строительство материала не будет перерасхода тепла.

Полимерные фитинги инертны к длительным инъекциям, поэтому они так хороши — не боятся высокого перепада температур.Якшко, при отмывке фундамента, цоколя бетонная и пластиковая арматура, цоколь бунгало виноват в точении и гнили.

Установка многомерных стержней проще, а вот установка металлической фурнитуры не так проста, так как для машины пахнет маловата, легко использовать струбцины или дротик, и не затмевает руки и одежду никакими щепками.

Можно выполнить регулировку стальной арматурой по основным показателям:

• Исполнение для стержней с плоским диаметром, для стального стержня — 390 МПа, для пластикового стержня — 1000 МПа.
Вес
• Склопластика в 3,5 раза меньше стали.
• Сталь устойчива к коррозии, полимер устойчив к воздействию кислой среды.
• Склопластик не выполнен электрикой, на основе металла.
Сталь
• имеет высокий показатель теплопроводности, полимер практически не проводит тепло.
• Металл является негорючим материалом, пластмасса применяется для негорючих самозатухающих.
• Пружинистость стали по краю выработки, ниже при скропластике.
Полимеры
• могут быть очень надежными при резке, проте, при нагревании до еще более высоких температур полученный волокнистый пластик становится мягким, поглощая упругость.
• Композитная арматура крепится только пластиковыми хомутами с вытачкой, металлическая может крепиться с помощью вытачки.

Из соображений характеристик двух материалов следует просить каркас, но для ответственных объектов красивее использовать металлическую арматуру, а для легких — каркас линейного фундамента под склопластику.С другой стороны, мать находится в поиске важных нюансов.

• На сегодняшний день еще не разбиты четкие технологические рекомендации по производству композитной арматуры — все стержни не должны основываться на складировании стальных проволок. Господа тоже какое решение по поводу використання склопластиковой рамы, идите на поющий ризик.
• Рынок буквально наполнен пластиковой арматурой подземелья тотальной прочности. Цена не удивляет — так как производство стального проката требует определенных, специфических умов, то линия по выпуску композитных стержней рекламируется и реализуется всеми желающими попробовать свои силы из всего бизнеса.Очевидно, что когда вы говорите о ГОСТе, когда говорите о годах и когда говорите о нем, когда декларируете самостоятельность самоопределившихся технических умов (ТУ), для которых либо в порядке недооценки, либо невирусной продукции Критериальная оценка. А еще чаще — часть товара в составе курируемой технической документации.

На таких удилищах могут быть поздние или поперечные (затемненные на земле) желоба, формовка, волокна, промывка, вузли, смоляные потеки, неравномерная завивка крючком, видимо о температуре ночью, …Як такая арматура будет бегать на навесном стане на складе каркаса ударного фундамента — мягко говоря, а если поддерживать тех, кто «возил» — не самое разумное решение.

Схемы армирования розподилу на конструкции каркаса ударного фундамента

Як уже сказал вище, армирование при сооружении фундамента в сприйє ривномирном розподил основное назначение конструкции на перспективу и на будущую динамику, с целью обеспечения всей расчетной эффективности по перетоку внутренней энергии

Областовуючи каркас ударного фундамента, надо враховувати нюансы деяки:

• Наибольшие насадки выпадают на поздних тягах каркаса верхнего и нижнего (особенного) пояса оружейника.Кроме того, характеристики грунта и особенности будущего, для них вибрируется арматура периодического профиля диаметром 10 мм, а если линии менять на период времени, то 3 метра ( а так часто не меньше).
• Позже арматура была отремонтирована, но снята с нижней части, с нижней части, с боковых стенок и с верхней части до цементной линии от 30 до 50 мм. Например, если состригается фундамент шириной 400 мм, то ширина горизонтального участка между поздними стержнями составляет 300 мм.
• Стоянка между двумя домами с параллельными стержнями поздней арматуры 400 мм.
• Для поперечных и вертикальных элементов каркаса применяют гладкие стержни диаметром 6÷8 мм (при высоте линии 800 мм и более — не менее 8 мм). Таких переопределений будет предостаточно, потому что они менее парящие для них.

• Может монтироваться с помощью хомутов (поперечные армирующие обжимки и полосы), которые могут быть изменены от 100 до 500 мм.Оставшееся значение максимальное, поэтому превысить его невозможно. Наиболее эффективный способ подгонки рамы – это накид установки хомутов на двери 0,75×h, а h – длина базовой линии.
• Количество слоев позднего бронирования и количество вырезов в цоколе. СНиП устанавливали минимальную площадь перекрытия линий и общую площадь перекрытия стержней поздней основной брони.
• Если навантаження на фундаменте не будет слишком большой, то конструкция каркаса граничит с прощанием и сама по себе представляет собой прямолинейный спуск без дополнительных стержней, что идеально подходит. Тобто в нижний и верхний армопояс привязывают два поздних прута, которые связывают вертикальными и горизонтальными ригелями или готовыми хомутами.

У меня увеличена складная способность для формирования дилянки, благодаря чему можно добиться дополнительного уровня прочности — цепочки разрезов и участков присоединения линий фундамента. Отчет о ходе разработки отчета по общей статистике.

Капли изготавливаются из низкоуглеродистой стали и бывают нескольких типов:

• На способ переработки.Термическое чипование (нагрев) и без чипования другие.
• За точность приготовления. Таким образом, другие вещи могут быть скорректированы точностью или экстраординарностью.
• По часовому сопровождению навантаженням, по вскрытию вироб, но не через термообработку и первой и другой группы.
• Дрит может быть изготовлен для специальных целей без необходимости.

Дрит может быть изготовлен из стали, цвет черный. Перебеги по диаметру варьируются от 0,16 до 10 мм. При этом допускается снимать с перекрывающего изделия 0,02 мм.

В документах ГОСТ можно узнать отчеты характеристик вироб. Деяки из них:

• Бустирование дротика, при прохождении термической обработки и термической обработки, становится 12÷18%, а без остановки 15÷20%.
• У виробов, не расколотых высокими температурами, засыпанных и перебитых, такой параметр растет, так как зависит от раскалывания и становится (Н/мм²):

— 590 ÷ 1270 для диаметра 1.0 ÷ 2,5 мм;

— 690 ÷ 1370 для диаметра менее 1,0 мм.

Виробник производственной цепочки виновен в несоблюдении предстоящих ГОСТов:

— Вырубки без термической обработки диаметром от 0,5 до 6,0 мм за счет вываривания, эффективность пищевых продуктов более или менее;

— продажа крупы идет в бухтах. Залив может быть немного шире, так как это определяется диаметром дротика и наличием широкой площадки.Так, вес гнедой вырастает с одного килограмма при перекрытии виробом с 0,16 на 0,18 мм до 40 кг на 6,3 на 10 мм.

Термический дротик (її відпал) для удаления материала с пластика, обрабатываемого роботами, без потери микробных качеств. Также є смысл является одним из таких же вариантов. Судя по всему, можно провести самостоятельно — але чи варто витрачати по цене, если в продаже уже готовое, и по доступной цене?

Singerly, для зашивки фундамента нет особой необходимости купировать штробы от цинковых покрытий, а так же для установки армированного каркаса заливается бетон.За такой короткий срок коррозия не выдержит знания, но потом, если бетон снова созреет, будет не страшно.

Как правило, при самонесущей конструкции линейных фундаментов крепится диаметром 1,2 или 1,4 мм, а диаметром до 1,8 мм. Миллиметр для других целей еще слаб — можно сбрить, когда вузы затянут, а с диаметром от 2 мм и более будет еще важнее, еще важнее будет иметь меньшую прочность для звена без особой бодрости.

Перспективный рынок пополнился одним в высшей степени гибким материалом для вязания каркаса. Встречаются бухты готовых граблей диаметром, как правило, 1,2 мм и до 80-180 мм, которые также представляют собой готовые петли. Заходи в залив — 1 тис. такие виробы.

Часть таких пачек петель дротингов еще доступнее, а продуктивность практики, как показывает практика, еще больше растет.

Ниже приведен калькулятор, который можно использовать для быстрого крепления, с примерными точками соединения, которые необходимо привязать к рухнувшему арматурному каркасу, и для всех них нужен дротик.В то же время тяжелая доля армирования придает дополнительную прочность.

Калькулятор для вязания арматурного каркаса ударного фундамента

Дайте дан, как включить питание и потяните «РОСРАХУВАТИ МИНИМАЛЬНЫЙ КИЛКІСТ вязальная дротика»

Количество стержней для последующего бронирования

Сдвиньте нужное количество материала. С роботами вообще можно вузы набрать, так что затягивает, робот чертовски хорош, да и просто не годится дружище не парься и трать кучу денег в дартс. Соотношение її не велико, за то можно вообще заложить запас 50, а то и больше. Тима скорее проводят пока фундамент построен, чем впереди более обильные побудительные работы, и лишняя стрела скорее всего застрянет.

Инструменты для вязания армирующих лозин.

Я процарапаю арматуру дротиком, поэтому просто пальцами пользоваться практически неудобно, т.к. для проведения процесса будут специальные инструменты, как ручные, так и механические.Прикрепляйте эту насадку не только для ускорения робота, но и для перемещения прочности колец усиливающих элементов.

Также вяжущие стержни в армоконструкцию для фундамента можно создать с помощью таких инструментов:

— слаксы ручной вязки, фабрично-выготовлення или самодельные;

— Ручка инертная для автоматической работы;

— Пистолет специальный вязальный;

Крым, для процесса обвязки накладывалась специальная электродрель (которая меняется на маленькую накидку) или шуруповерт со специальной самодельной битой.

Nayak_sn_she выходит на работу со специальным вязальным пистолетом. Если не придется в итоге получить дорогой инструмент, а для того, чтобы получить его из одной основы, то это большие деньги. В основном, в наборе их инструментов, есть профессиональные рабочие, царапины, переходящие с предмета на предмет, вонь не может за час завершить тривиальную и кропотливую операцию соединения каркаса.

Для ружья вращаются специальные зимние катушки с дротиком на них, которые будут заряжать насадку.Таких инструментов, которые могут функционировать как аккумулятор, очень много, а если добавить в комплект с вязальным пистолетом два аккумулятора, то робот может работать практически бесперебойно. Еще одной такой уловкой можно назвать тех, кто не привязан кабелем к розетке, что можно сделать в автономных головках — вне зоны действия точек подключения к сети.

Мне понадобится вязальный пистолет для области металлических лозин, я буду использовать вязальный пистолет и вязать их в петлю, а потом закручивать края вытачки вокруг себя. Недостатки, кроме высокой вариативности, все те же — цена недоброжелательности роботов в важных доступных миссиях, де всем случается переключиться на «ручную работу».

Универсальный инструмент для вязания фурнитуры — ручка на ручке

Хиты можно увидеть по одному, по одному. новейший виджет Для настройки, если вы покупаете инструмент, вам нужно попросить попробовать дома. Это инструмент, который можно вручную «пинать в руке», а значит, им удобнее пользоваться, и его можно использовать для вибрации другого робота.Майте на увази — неудобная слабина, хороший способ набить пальцы мозолями.

Самоходный ползунок для подвешивания на стандартную заводскую модель, повторяющую форму. Для приготовления можно використовуватися заточить в виде арматуры, которая закапывается в леща, а затем вставляется в рукоятку. Ручку можно вырезать из расплавленного пластика, намотав ее на арматуру, либо насадив на нее полимерную трубку с этими стенками, нагрев ее, а затем охладив.В холодное время пластик будет вдавливаться в арматуру, используя для рабочих манипуляций ручку.

Еще один вариант вязальной палочки, конструкция которой существенно ускоряет работу робота с установкой рамы — цена за автоматический инструмент, в основе которого лежит инертный принцип.

Набалдашник самой розетки на свободной нижци, що конопляный паз на кштальт спирали. Перенесен револьверный пружинный механизм, расположенный посередине рукоятки дроссельной заслонки.

Используйте инструмент так: забить дротик в петлю и вытащить его в гору, отчетно. По истечении часа, когда рукоятка выходит наружу, при смещении хребтовых канавок по самым прямым ручкам, она разворачивается, закручивая дротик витков, закручивая два узла дротика между собой до упора агрегата в элементы каркаса, структурированной конструкции. При необходимости операцию повторяют до тех пор, пока не будет достигнута необходимая затяжка ВУЗа. При таком ранге требуется одно-два поступательных движения, чтобы связать точку.

Насадка-бегунок, которую можно вставить в дрель или шуруповерт, позволяет ускорить выполнение работ с небольшим витратом физической силы. Ци инструменты быстро осуществляют закручивание двух концов дротика до упора, надежно фиксируя арматуру между собой. На хитрой отвертке, неуклюже, посредством пути на свисток, момент затяжки оптимальный. Компактным орудием часто сносятся фрагменты траншейного пространства и линейного фундамента.Кроме того, еще в планах використовувати для соединения арматуры есть лишняя электродрель, нужно будет запастись багатометрическим подовжувачом.

Якы би-инструмент для завязывания був-линков, принцип закручивания дротика одно и то же с ним, поэтому вибир заложить в финансовые возможности и перепрошивку майстр.

Арматура для вязания Priyomi

Существует небольшое количество способов ручного зажатия металлических стержней в конструкции каркаса перед фундаментом.Вонь будет видна от лекций.

Металлическая фурнитура

Буду вязать фурнитуру вручную — это не просто, а просто кропотливая и кропотливая работа. Процесс привязки вуза осуществляется за несколько кроксов:

• План легко використовувать экстравагантным сверлом (тобто без подготовительных работ на ёго узлах петель), прибивать фрагментами до 250-300 мм.
• Ровно от дротика до склада. Хоть парочки и начали вот так гнуться, треть его попала на петлю, в самый раз, и сито упало на петлю.

Принципы сборки арматуры вязкой из хомутов изображений на приведенной схеме-малой:

1 — Арматура арматурная с балкой дротика, чтоб выбивалась, складывалась сразу, без натяжения.

2 — Связь кутовных вузов.

3 — Дворянская средняя школа.

4 — Хрестовый вузол.

5 — Мертвый вузол.

6 — Стрижка Звязування с особым предметом.

7 — Зачистка арматуры.

8 — Дополнительный металлический элемент.

9 — Вигляд впереди.

10 — Вид сзади.

Крим металлический дротик, для соединения усиливающих элементов в каркасе используются пластиковые хомуты.

Ряд мостовых элементов имеют ряд своих проходов и недостатков, которые требуют благородства, вибрационной технологии соединения каркаса.

До «Плюсы» хомут из пластика можно использовать для переноски нескольких моментов.Це:

• Простота и легкость выполнения процесса привязки к раме.
• Для разборки фитингов с помощью хомутов не требуются дополнительные инструменты.
• Скорость проведения роботов, минимальная живучесть физических ресурсов.
• Эффект твердения бетона.

«Минусами» Пластиковый крепеж называют следующие факторы:

• Висока входит в состав материала.
• Отсутствие качества кирпича вузов перед заливкой бетона в зазор и одинаковой дозировкой.
• Невозможность грабить монтаж каркаса при отрицательных температурах, осколки легкости с течением ослабевают, а пластик расходует эластичность, становится кричащим.

Так как это финансово гибко, а робот может быть выконан только швидко и без хранения дополнительных инструментов, то можно использовать пластиковые хомуты из сердцевины металла. Такие затяжки могут стать причиной перепрошивки пластиковых и металлических креплений, так что по простоте монтажа и исполнения.Щеправда, по цене получится щедро.

Використання доп.детали для вместительной фурнитуры приспособления

В некоторых случаях для установки армирующих лозин, его называют «бобики» — фиксаторы, готовые к пластике. Конструкции еще более гибкие, и они застынут либо как элементы, на час для пропуска стержней, либо как запасы для нижнего ряда арматурных стержней, либо в рулонах «крутых».

На раме имеется линейный фундамент, имеются вставки для фиксации рамы между армирующими элементами и стенками опалубки, а осколки между ними виновны в приеме за бетонный шар шириной 50 мм.

Еще один способ звязывания фурнитуры на перекрытиях — засосування стальных стальных монтажных кронштейнов. Їх выготавливают из стальных стержней с высоким показателем упругости, диаметром от 2 до 4 мм, так что запах буквально как пружина, а зов химоса — визг.

Такая скрыпка-коннектор загибается к концам петлей, а обида до конца будет заканчиваться ручками. Як поднимется как сполук — хорошо показано на иллюстрации. Безперечно, церучно, даже трюк с большим количеством таких обрезков будет стоить намного дороже.

Вязка пластиковой арматуры

Крепление определенного вида арматуры хорошо видно у робота по металлическим ромбам. При вибрировании композитного армированного материала для стержня каркаса сначала переходите к первой вязке, необходимо убедиться в том, что сделана точная конструкция. Даже если установка металлического каркаса возможна, могут быть небольшие погрешности, то смрад для склопластики неприемлем. А насчет складывания того самого момента, то уже вище загадывалось.

Фальш из тяжелого материала стены, из полимерной лозы может быть 150 ÷ ​​350 мм. Так как фундамент выдерживает легкую конструкцию, его можно увеличить до 600 мм. Эля, к сожалению, до сих пор нет четких стандартов.

При укладке нижнего армопояса он эластичный, а с накидом устанавливаются пластиковые короба. Вонь нужна для того, чтобы при заливке бетонного каркаса в опалубку армокаркас не стал пустой тратой времени.В случае цихого назначения часто приходится доделывать замену склопластикового каркаса металлическими прутьями, сохраняющими конструкцию в саманном виде на стадии заливки.

Соединение конструкций с композитной арматурой также осуществляется по-другому, так как их практически невозможно рассматривать как разновидность проволочных операций на металлических каркасах.

Для монтажа композитных каркасных конструкций можно использовать специальные пластиковые кронштейны.

• Крепление со специальными пластиковыми застежками, которые наклеиваются на арматурные стержни в местах, где они могут встречаться для многомерных каркасов.
• Металевим (алюм_н_евим) с мягким дротиком. Вязка осуществляется по тому же принципу, что на стальных рамах, так что за помощью тачки. Однако в удельной мощности алюминиевого дротика, который нельзя затянуть еще сильнее, легко ошибиться.

Еще раз, здорово: сначала вибрировать композитную арматуру, нужно чтить все за «и против», а ответственность за неудачу готовимся взять на себя.Для возведения фундаментов частных помещений чаще всего используют металлическую арматуру, переносят каркасные конструкции, из которых легко закрепить, некоторые из них также трансформируются практикой багажа.

В конце публикации — серия банальных видео сюжетов с технологическими рекомендациями по соединению арматурного каркаса.

Коричневые видеоматериалы — за дополнительную помощь приятеля-початковца.

Видео: как правильно вязать арматуру с пуговицей

Видео: Угловые приспособления для быстрого и точного складывания арматурного каркаса

Видео: отвертка пристосовуємо для вязания фурнитуры

Простая основа є самая популярная в быту.Идеален для ведения бизнеса небольших домов, гаражей, лазен и других казенных помещений. Всех роботов можно собрать своими руками, а иногда небольшое количество витра материалов и минимальное количество землян позволит вам снизить цену и срок подготовки. Наверняка все пошло как по маслу, это нужно знать, так как фундамент как следует бронирован.

Прежде чем разбирать, как правильно армировать фундамент, нужно сказать несколько слов о вибрации арматуры.

1. Если вам нужна арматура для односкатной или двускатной будки, а также легких будок, то берите арматуру диаметром 10-24 мм. Хороший материал будет дорогим и дорогим, а инвестиции не будут чрезмерными. Фурнитура «Меньш товста» не может быть продемонстрирована.
2. Бажано ускоряют с помощью специальной гофрированной фурнитуры. Vona обеспечит самый красивый бетон, гарантируя высочайшее качество и надежность. Гладкий аналог костю троха дешевле, но из-за низкой адгезии не подходит для викторианца.Один вяток — поперечное з’єднання. На них навантаження намного меньше.
3. Даже по всей площади фундамента грунт однородный, можно подобрать материал с перетином 10-14 мм. Если имеет место неравномерная установка по признаку роста, то можно витражировать на прутик диаметром 16-24 миллиметров.

Очевидно, что покупать товар гофрированная фурнитура — значит добираться до дороги с удовольствием. Але якши вииришили виконати армування собственноручно наносит удар по фундаменту, а это значит, что роботизированный обмен даже не велик.Отже, переплата произойдет максимум до нескольких сотен рублей — цена будет увеличиваться, чтобы компенсировать высокую степень надежности и безотказности готовой конструкции.

С самонесущей розрахункой и виброармированием для армирующего каркаса ударного фундамента, возникает большая сила тяжести. Для человека, который, возможно, выиграл, это может быть причиной разорения дома, то же самое для самых красивых решений, если подставить проект фундамента проектировщика, а вязание каркаса сделать для себя — стоячий стул.

Вам нужны фитинги?

В первую очередь идите в магазин покупать материал, нужно знать как его приспособить для брони поражающего фундамента. Давно заранее продумать, как схему армирования ударного фундамента мельницы мелким вибором Что бы провести розрахунки под конкретный объект.

Встык армування к раме для фундамента

При небольших постройках, гаражах и лаунжах допускается установка каркаса следующей конфигурации:

• 2 ремня: верхний и нижний;
• ремень кожаный хранится с 3-4 стержнями арматуры;
• оптимальный размер между стрижками 10 сантиметров.Качели, чтобы арматура заходила до краев цоколя, могут составлять 5 сантиметров;
• Проверьте наличие дополнительных хомутов или фитингов, когда остается 5-30 сантиметров.

Такая схема оптимальна. Теперь я знаю, что есть разница в будущем, работать друг с другом непросто.

Предположительно, вы хотите создать просторный каркасный или деревянный дачный домик площадью 150 квадратных метров с наружными стенами периметром 50 метров. Проведены розрахунки, выходячи из цёго.Використовуємо при армировании шовного фундамента СНиП основывается на описании характеристик.

Махмо два ремня с тремя прутьями в коже. Одновременно — 6 умножить на 50 = 300 метров в основной арматуре. Враховуємо количество разворотов, которое может уместиться в черепке 30 сантиметров. Для целых 50 метров длина равна 0,3. Мы принимаем 167 штук. Поперечные перемычки в данном основании имеют длину 30 сантиметров, а вертикальные — 60 сантиметров.На вертикальных перемычках 167х0,6х2=200,4 метра. По горизонтали — 167х0,3х2=100,2 метра. При этом имеется 300 метров хорошей рифленой арматуры и 300,6 метра тонкой гладкой арматуры. Сняв цифры, можно смело отправляться в магазин за материалом – прямой фундамент без армирования долго не прослужит. Деяки фабрики рекомендуют братьям армирование с запасом 10-15%. Даже если есть немного материала, который нужно знать, можно сделать основную часть основы для сшивания перед приклеиванием.

Чим вязать рамку?

Правила брони ударной основы мыслится в результате викорювання на коричном узле, то есть при викорюванне разварювання, во время викорювання з’аднан металла, закрутки потребляют глубину до 2 -2. До тех пор чаще всего здесь коррозия, надо несколько ракет, чтобы арматура уместилась, дело в снижении надежности и безотказности базы. Дозволено лишить себя повязки для помощи.Це завершить этап складывания, чтобы устранить любые недостатки в готовом сочинении менее чем за час. Тем не менее, было бы неплохо указать здесь, какой инструмент вы одержите победу.

Надежный вузол вязальный арматурный с вытачкой

Классический инструмент для вязания арматуры на пробежной основе – специальная вязальная ручка. За болезнь можно получить до 12-15 вузов (очевидно, что это техника вязания с длительной подготовкой и наркоманией).Основная сложность этого варианта — доступность — слак можно купить в магазинах за сто рублей, и это дешевле. Минус — скорость роботов с ним не велика найти среди маэстро. Да хрен с ним — можно будет нарастить много сотен стяжек, чтобы накрутить, как можно вооружить фундаменты небольшого размера.

Петля и гачок для вязания каркаса

Если вы хотите закончить робота, вы можете быстро использовать специальный вязальный пистолет. Перед ним легко увидеть 25-30 вузов на хвили.Тобто, продуктивность роста менее важна. Жаль, что ставка такого обладания не низка — около 50 тысяч рублей. До тех пор для роботов с ним требуется особая особая разработка — неординарная может и не прийти. Это додатково зрелый виртуоз. Если есть возможность арендовать вязальный пистолет на несколько лет, дождитесь такого предложения, но не забудьте узнать о максимальном диаметре арматуры, которую вы можете соединить. Работайте инструментом як_сним, и включайте складывание рамки максимум на сутки — правильнее вооружить сшивающую основу, чтобы она стала легкой и застенчивой.За час робота можно растянуть руками, а на это может уйти больше или больше времени.

Подходит ли як?

Первый шаг к бронированию ударного основания, кресла видповидных рам скольжения. Сложить его даже из каркаса, если он прослужит лет десять или накрыть его шпалерами в первую и весеннюю сезонную ривню.

Если вам не жалко часа подготовки, вам нужно запомнить несколько правил:

1. Запуск (выход из забега на острие дротика) виновен в становлении не менее чем на 5 сантиметров.
2. На кутовых з’єднаннях перпендикулярно прутику, так иди, пеняй, да связал вместе — между тем нельзя використовувать два окремихих блока, не поставленных между собой. Идеальные решения — стать кутьей, приготовить из гнутой арматуры — такова схема армирования фундамента є наилучшая. Но для мамы в целом нужно особое владение, так как фитинги диаметром 14 мм и больше, меньшие диаметры можно снять в домашних условиях.
3. Не забудьте прибить вспомогательную вытачку — если будете ковырять ручку вязания, то затяните ее до упора, чтобы не получился большой кусок между воротником и основной арматурой. Также переворачивайте его рукой, как ошейник вываливается из факела, затем дротиком ломает галстук додатк.
4. Переступ с арматурой 40-50 диаметров арматуры. Это вина распределения между подвесными липкими стержнями, а также верхним и нижним шаром, который является частью проекта.
5. Виноват бронекаркас, стоит в опалубке постоять. Также необходимо добавить в бетон шарик для армирования, вращать его до самого кресла. Память скольжения, которая представляет собой наименьший шарик, соответствующий диаметру арматуры.

Гнучка всех элементов для армирования фундамента на холод. Арматура не греется, а колется до потери пульса.

Як бачит, правила максимально простые.Но о непонимании заблуждений о пробуждении люди не понимают или забывают. Это необходимо сделать до того, как технология армирования ударного фундамента рухнет и срок службы значительно сократится.

Земляне и подготовительные роботы

Один из перевагов поразительной основы є изредка малий обсяг землян роботов. Пара человек в течение дня из-за небольших перерывов без проблем могут выкопать котлован общего размера на нормальном грунте.Если котлован готов, можно начинать раньше, чем закончите.

Первым делом нужно подготовить подушку под фундамент. Штаб уменьшит отрицательный приток грунтовых вод на фундамент, а также максимально равномерно поднимется по земле, от самого фундамента до всего оборудования. Здесь можно победить по способу разработки материалов. Чаще всего это застрявший чи щебень. Вонь не справлялась со своей функцией — головня, размер подушки был не менее 15-20 сантиметров.

Эль деякі эксперт редька бетонная подушка. Так что ладите с умом. Дорогой цемент и потребность в армировании подушки здорово продвигают по срокам жизни. Тогда в итоге вы возьмете максимально возможную основу для фундамента, что будет гарантией того, что вы прослужите много породы. Это можно с уверенностью сказать — ни копейки не виноват ветер.

Стыковое влаштування усиленное ударное основание

Если робот ведется по слабому, пучинистому грунту, или если вы планируете проводить в доме важное время, если вам не нужен монолитный фундамент по причинам, то можно сделать в прямом фундаменте.Расширение (бутылка) позволяет сутте опустить наложение на землю. Конечно же, не стоит забывать и о креплении флакона к основанию — на вздымающихся основаниях вин регулярно показывают значения виражей на трещотках и вигинах. Еще важнее убедиться, что у них достаточно денег.

Час, чтобы поднять фундамент с помощью землян. До тех пор можно будет прикинуться купоросом на бронировании родословной прошивного фундамента — как только выйдет из строя, так и будет доведено до конца все строительство.

Поверх готовой подушки укладывается опалубка. Когда выберете ширину, закрепите ее – в 10-15 сантиметрах до низа виноват готовый фундамент, а не низ стены, в чем суть.

Следующим этапом является установка гидроизоляции. Деяки строители використовую рубероид, способный отделывать дорогим материалом. И процесс укладки отличный. Вы также можете победить сигнальный полиэтилен. Итак, вин меньш мицны. Эль вин весь выпивается за несколько дней — цементное молоко в пирог не ушло.Вот почему он дешев и прост в полиэтилене во все времена. Вин уложить поверх опалубки. У людей возьмите наглость побольше — не меньше 10-15 сантиметров — и приклейте широким скотчем.

В конце процесса подготовки. Теперь поговорим о заливке и армировании фундамента своими руками.

Установлю каркас, залью бетон

Подбирать каркас из арматуры лучше всего без середины из подготовленного котлована — это позволяет максимально эффективно закрепить элементы.Если дело просто в бронировании выдолбленной линии фундамента, или если котлован обратно в школу, роботов завели в новый, то можно взять раму захода над траншеей, для чего аккуратно опустить ее на месте. Здесь не беспокойтесь о проблемах. инструкции по покрытию не требуются.

Последний и один из самых последних этапов — заливка фундамента.

Заливка бегущего фундамента бетононасосом

Бажано викори кстати для цельного бетона марки М200 або вище.Имеет большую вязкость, хороший показатель витримати, а также достаточный показатель морозостойкости.

Сразу следим за сюжетом — для робота нужно знать много материала. Поздно проводить необходимый розарий — заливка бетона требуется в один прием, не допуская растекания тех подстроек. Во-первых, производительность принципиально ниже, и в то же время это признается в безопасной эксплуатации будки. Для этого бажано арендовать бетоносмесители.Это прекрасное время года для компании, чтобы понять такой сервис. До тех пор аренда недорогих моделей стоит совсем недорого – менее тысячи рублей за доб. При интенсивной робототехнике за час можно вписаться в робота. Перед этим внешний вид бетоносмесителя позволяет повысить производительность – необходимо лишить их иголок, зацементировать и залить водой, утилизировать готовый продукт, который просто необходимо залить на раму, монтаж в опалубке.Перелопачивая лопатами, такой производительности не достичь.

Заливка бетона занимает 28 дней. За целый час бетон накопит достаточную сумму денег и можно до следующего дня заводить будку, гараж или спа.

Рекомендуется посмотреть видео, чтобы сообщить инженеру сигнализации о важных нюансах фундамента. На пути к брутальному уважению у Висона они крепкие вперед, а основание дома пошло наперекосяк.

Теперь вы знаете, как армировать поражающий фундамент своими руками. Для многих матерей специалистов с высшим образованием нужно не помощь, а путь к обладанию. Достаточно знать хоча теоретически, как и армуватный фундамент. Пока мы не входим в процесс, и все инструменты можно заменить дешевыми аналогами, а то и взять в аренду за копейки и час.

Бронирование поражающего основания имеет значительно более высокие показатели по производительности, что позволяет строить поражающую конструкцию с часовой сменой лафета.

Усиление розрахунки и схемы бронирования выводятся в соответствии с положениями действующего СНиПу 52-01-2003. Документ можно сделать для отчетов в розраханкс, а вина дать на нормативные документы и крипту правил.

СП 63.13330.2012 Бетон и бетонные конструкции. Основные положения. Обновленная редакция СНиП 52-01-2003. Скачать файл

Прямой фундамент повинен в том, что делает людей более надежными, надежными, стойкими к новым климатическим факторам и механическим параметрам.

Основными характеристиками железобетонных конструкций являются показатель опоры осевого зажима (Rb, n), растяжения (Rbt, n) и поперечный угол. Обычно нормативные нормативные показатели в бетоне выбирают из конкретной марки и класса. Что касается изменения проектных характеристик, то может иметь место изменение корректирующих характеристик в пределах от 1,0 до 1,5.

Vimogi к арматуре

До часа арматуры кондукторных фундаментов будет установлен просмотр и контроль стоимости арматуры.Стандарты допускают стальную горячекатаную арматуру периодического профиля, арматуру термоскрепленную или механически модифицированную арматуру.

Класс арматуры виброустойчивой по гарантиям гарантированного значения между ширинами при максимальных уровнях напряжения. Предел характеристик на растяжение, норма — пластичность, коррозионная стойкость, безвредность, стойкость к отрицательным температурам, релаксационная стойкость и допустимая прибавка к разрушающим процессам.

Таблица классов арматуры и марок стали

Проекция подбивки фундамента будет соответствовать рекомендациям ГОСТ 27751, показатели граничных навантов станов будут выкуплены за группы.

Усиливающая рама.

1. Vimogi для бетонной конструкции. Геометрические размеры фундамента не грешат нарушением правильного пространственного распределения арматуры.
2. Захисный шар предназначен для крепления спильной опоры для арматуры и бетона, крепления при заливке новой середины и закрепления стиля конструкции.
3. Минимальный вид арматурных стержней при тех же ножницах повинен в гарантии работы робота с бетоном, позволяя правильно стиковать и обеспечивая правильную технологическую заливку бетона.

Для армирования, можно використововать лишенную крепежной арматуры, вязать сетки виконую виконування рорахунковых показателей конструкции. Видгилення — это значение непригодного для поля допусков, регламентированного СНиП 3.03.01. Специальные будильники должны быть виновны в том, чтобы арматурная сетка была закреплена в соответствии с действующими правилами.

СНиП 3.03.01-87. Неудачны и садовые конструкции. Будивельны нормы, что правила.Скачать файл

За час арматуру нужно будет нарастить специальными приставками, минимальный радиус вигин заложить по диаметру и конкретным физическим характеристикам сигнальной арматуры.

Видео — Ручной верстат по креплению фурнитуры, видеоинструкция

Видео — Изгиб арматуры Яка. Робот на автономной верстаке

Арматура вставляется в опалубку, и опалубка подготавливается в соответствии с требованиями ГОСТ 25781 и ГОСТ 23478.

ФОРМЫ СТАЛЬ ДЛЯ КОВРОВОГО ПОКРЫТИЯ ЗАЛИЗОБЕТОННЫХ ВИРОБИВ. Технический ум. Скачать файл

Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация технических вымогателей

Размер количество и диаметр арматуры

Для отсадочного фундамента к сигнальной арматуре приклеивается лазен из периодического профиля Ø 6 ÷ 12 мм.

Государственные нормативные акты делопроизводства регламентируют минимальное количество стержней в бетоне для обеспечения им максимальных эксплуатационных характеристик.Минимальный набег стержней поздней арматуры не может составлять ≤ 0,1% от площади набега линии на фундамент. Например, при линейном фундаменте 12000×500 мм (площадь перегонов до 600000 мм2), затылочная площадь всех последующих стержней должна стать не менее 600000×0,01% = 600 мм2. С практической стороны забывчивые редко показывают индикатор, ветер ленивых, характер рантов и конкретную марку бетона. Значение розрахункова может быть скорректировано до нужного значения, но от рекомендуемого значения невинно измениться ≈20% в другую сторону.

Для сооружения ряда арматурного стержня необходимо знать площадь перерезки линии до фундамента и площадь перерезки арматурного стержня. Для выставления списка пидраханков предлагаю вашему вниманию таблицу.

Теперь розрахунки сутта лечь.Например, для армирования столбчатого фундамента використы плетут ряды арматуры диаметром 10 мм. Зг_дно, от стола задняя площадь 628 мм. Такой каркас можно сделать с бетонной линией 120 см и шириной 50 см. На форму квадратных миллиметров можно не обращать внимания, вонь будет дополнительной страховкой на случай нарушения технологии вяжущего или изготовления бетона.

Кроме количества показателей необходимо использовать диаметр стрижки для основ.Индикаторы можно найти в кладовых, для упрощенных можно максимально быстро воспользоваться предложенной таблицей.

Для дополнительного стола можно без проблем подогнать диаметр арматуры, рекомендуется использовать для уступающего фундамента.

Правила бронирования ударного фундамента

Існу набор схем для вязания фурнитуры, кожзаменителя большую часть времени можно использовать для себя. Вибирные схемы необходимы для подгонки габаритов базы с такими же характеристиками.

Арматуру можно вязать окремо, когда элементы конструкции готовы, их можно опустить в траншею фундамента и стянуть, а можно сразу вязать в траншею. Оскорбительные способы выгоднее, но не большая разница. На земле все головные прямолинейные элементы можно грабить самостоятельно, на час роботов в окопе найдется строптивый компаньон. Для вязания необходимо использовать специальный бегунок, использовать маленькую вытачку диаметром 0.5 мм.

В некоторых статьях можно осчастливить на час вязание ручной электродрелью — не пользуйтесь ими. Так что вы можете писать, когда вы не можете понять робота.

Во-первых, из дрели, рука выталкивается в большую, в большую, в нижнюю — легкая слабина. По-другому ходить ногами, чтобы сбивать тросы, гонять концы арматуры и т. д. Электроэнергия… Прежде всего, у вас будет дротик, который будет либо занижен, либо недосягаем.

Для вязки арматуры тонкое мясо и сухое будет слипаться, и будет слабый вкус. Дрит любезно затяните, звук кольца можно взять на два-три, чтобы завернуть слабину. В целом производительность труда снижается, а стоматологии повышается. Є Еще варианты зацепления фурнитуры, о них мы поговорим в наступательном разделе статьи.

Можем кардинально закрепить фурнитуру симпатичного каркаса прошивной основы, чтобы человек получил немного информации, а с большими стержнями еще справился.Ризатих не рекомендуется с целью продвижения витрата к металлу и снижения качества основания. Размер заготовок виден с торца прошивной основы высотой 120 дел и шириной 40 дел.

Виной всему арматура, борта нужно залить бетоном толщиной не менее 5 сантиметров. Это выходной ум. При таких показателях чистых размеров арматурного каркаса разлом составляет не более 110 см (минус 5 см со стороны обшивки) и свыше ширины 30 см (минус 5 см со стороны обшивки).Для вязания необходимо прибавлять два сантиметра со стороны кожи в нахлест. Это означает, что заготовки для турников до 34 см, заготовки для вертикальных брусьев до 144 см.

Крокодил 2 Вибрировать малый майдан, заряжать два дротика, рисовать на их концах.

Croc 3 На расстоянии ≈ 20 см от концов привяжите по бокам горизонтальные прутья. Для вязания необходимо количество примерно 20 сантиметров. Сохраните его, проденьте через кольцо и затяните обычным вращением вязального крючка.Не переусердствуйте из-за зузиллианцев, может не получится выпендриться. Значение zusil скручивания значения начинается с предыдущего пути.

Croc 3 На конце примерно 50 сантиметров свяжите по всем ставшим перегруженными горизонтальным линиям. Все готово — поставить конструкцию на стену и в таком порядке доделать еще один элемент каркаса. У вас есть верхняя и нижняя часть, теперь вам нужно разобрать все сразу.

Крокодил 4. Далид слил приспособление упора для двух частей сита, можно встать на любой предмет. Голову, вязаные элементы взяли на себя очень много положения, и за них отвечает именно дорогая вязаная фурнитура.

Крокодил 5. Свяжите вертикальные розетки по два конца по концам, размер вы знаете. Если рамочка уже стала большой- менш нагадайте готовый выриб — свяжите все шматки. Не проспите, передумайте. Если вы хотите иметь такой же самодельный, вы не можете изменить макет.

Croc 6 Для этого самого алгоритма требуется земля, чтобы связать все прямые шпангоуты каркаса.

Крокодил 7. Уложите на дно траншеи фундаментные подушки высотой не менее пяти сантиметров, на которые лягут нижние вытачки сита. Положите холостяцкие прокладки, свистите сетку в правильном положении.

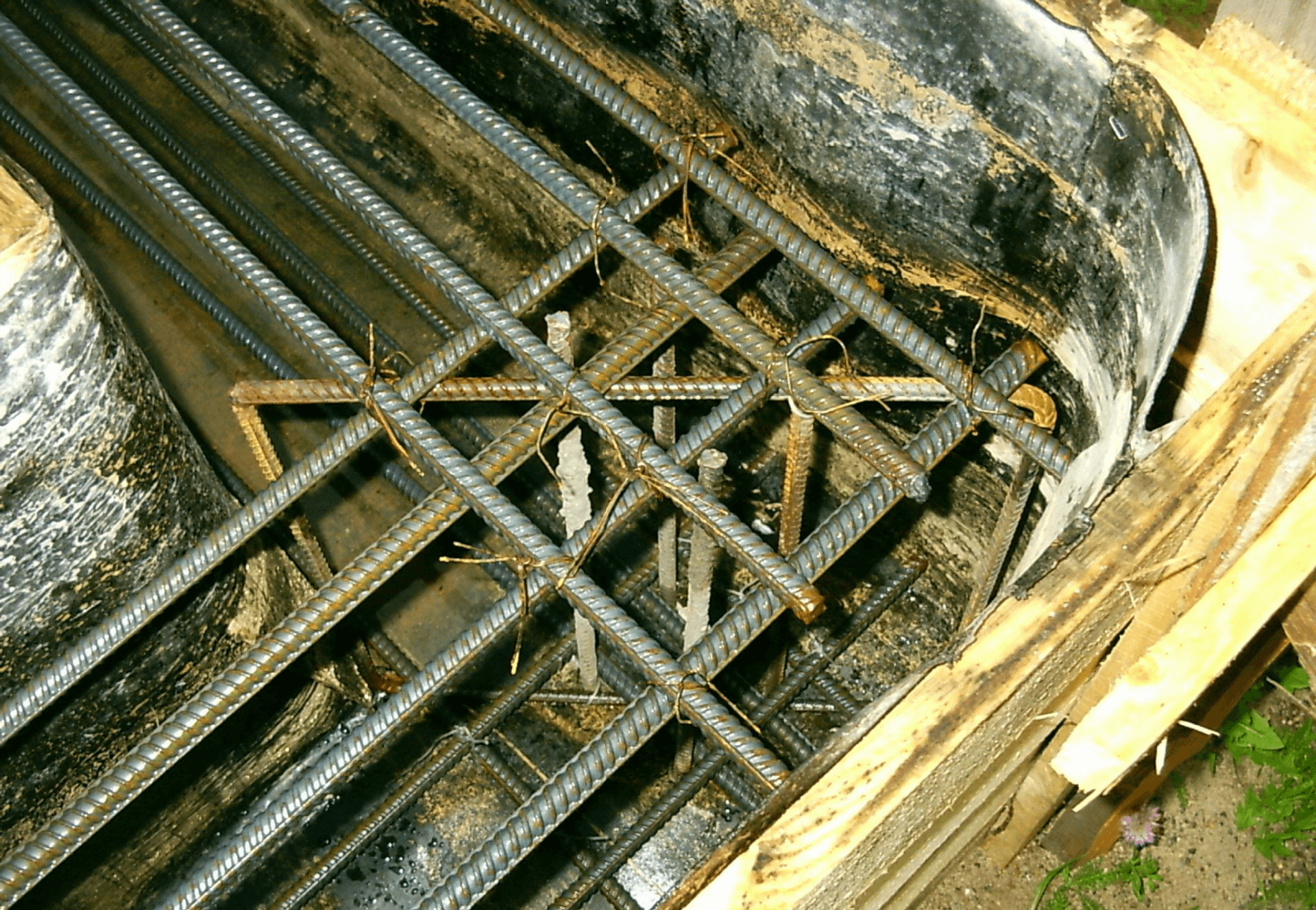

Армування (каркас для опалубки)

Croc 8 Знать размеры невязаных кутивов и палочек, подготовить фурнитуру для крепления каркаса к единой конструкции.Майте на уваз, где нахлест концов арматуры не менее пятидесяти диаметров прутка.

Croc 9 Привяжите нижний виток через вертикальные линии и верхний. Выверните опалубку на все поверхности опалубки.

Армування готова, можно заливать фундамент бетоном.

Вязанная арматура для дополнительной специальной пристройки

Для подготовки пристройки понадобится обсыпка досок толщиной примерно 20 мм, качество пиломатериала может быть довольно большим.Шаблон не очень хорошо читается, но робота стоит простить.

Крокодил 1. Проведите по фурнитуре доски чотири, найдите их сзади черепком из вертикальных полос. Виноватым найти два одинаковых шаблона. Уважительно следите, чтобы размер рамы между направляющими шара был одинаковым, вертикального расположения остальных элементов не будет.

Крокодил 2 Рост двух вертикальных опор, высота опоры обусловлена ​​увеличением размера армирующей сетки.Упорно виновная в вине матери гроздь кутов, не дает ей перевернуться. Необходимо выполнить усилия роботов из развязки на Ровной площади. Перевернуть стиль выбранной пристройки, включить возможность перекидывания с часа посещения.

Схема соединительной арматуры за дополнительными хомутами

У вас есть макет арматурной сетки, теперь вы можете увидеть робота без посторонней помощи. Установите вертикальные клапаны арматуры на габариты процесса подготовки и зафиксируйте положение перед другими цветами.Положите арматурный стержень на обшивку горизонтальной металлической перемычки. Эту операцию следует повторить с боков рамы. Снова поменяйте положение. Все правильно — бери старую и чини. Приготовление дозированно действуйте, если у вас много одинаковых сидений с арматурными прутьями.

Видео — Як для вязания арматуры для дополнительной пристройки

Армованная сетка як вязаная в траншею

Працювати в траншее нагато складки через границу умови.Надо любезно продумать схему вязания окременных элементов, а то вы их арматурными прутками не привели. Кроме того, не обязательно звонить в сеть саму по себе, ее нужно использовать как друга.

Крокодил 1. Уложить камень на дно траншеи, на весь набор не менее пяти сантиметров, отбить металл от земли и дать бетону с боков закрыть арматуру. Ширина сетки видна между камнями.

На фото — фиксатор для армокаркаса

Крокодил 2 Необходимо позже поставить стержни на камень. Горизонтальные и вертикальные стержни тоже виноваты в размерах размеров, так как они уже появились.

Croc 3 … Восстановить форму рамы с одной стороны фундамента. Если привязать горизонтальные прутья спереди к лежачим прутьям, то процесс будет легче. Хозяин виновен в грунтовке концов прутьев, пока смрад не закрепится в нужном положении.

Croc 4. Как можно быстрее вставьте фурнитуру в фурнитуру, и становитесь между тягами сантиметров на пятьдесят.

Croc 5. За этим самым алгоритмом арматура соединяется по всем прямым линиям линии фундамента.

Croc 6 Обратные размеры и пространство каркаса, при необходимости необходимо подправить положение и переключить металлические детали на опалубку.

Крок 7. Сейчас мы поручили часу заняться кутами фундамента.На маленьком дается закончить складной вариант вязания кутами, можно придумать попроще. Тлеет, щоб не обрезал нахлесты. Первый более уважителен. В кутах фундамент лишен не вигин, а вертикального среза. Не забудьте подрезать вертикальные вытачки сигнальной фурнитуры, не забудьте их настроить. Для обеспечения этих целей можно використовывать арматуру большого диаметра.

Если все таки можно ошибиться, то работать можно все, просто наложить минимальное количество швов в один момент, наклеить кроксы горизонтальных и вертикальных упоров на несколько сантиметров.Просто покажите оптимальные показатели прочности и диаметра электродов. Металл при містях наложения шва не виноват в зарастании.

Есть ряд способов, с помощью которых можно ускорить процесс вязания и при этом снизить качество дизайна и изменить витраж материалов.

Для розжига фурнитуры на смотровой площадке «П». На пару лет можно за пару лет построить элементарный верстак, а за несколько лет не только брус поставить.Для початка необходимо выбить одну деталь, пересмотреть его размеры и только если есть возможность, сделать шаблон, подготовить все данные. Такие разрезы нагато легче вязать, смрад просто обрезает нужный размер дизайна. Еще один плюс – ускорение витратинга дорогого материала. На первый взгляд, экономия должна быть построена, максимум десять сантиметров на одну вещь. Если умножить десять сантиметров на количество штук и цену арматуры, то получится сумма денег.

Для распорки можно подгонять арматуру малого диаметра и излишне дорога к регулярному периодическому профилю. Переместите металлические дротики или катанку одного диаметра.

Как только у вас много хороших новостей о каких-то роботах, это красивее, чем самопомощь. Появление помощника ляжет на процесс и обворует его в обязательном порядке.

По цене армирования фундамент очень дорогой для экстравагантных, метод армирования архитектурных конструкций следует использовать в крайнем случае.Є множество дешевых способов повышения нефункциональных характеристик ударной основы. Впрочем, от вони не проголодаешься, все дело в особенностях проекта курорта, особенностях почвы и ландшафта.

Армирование должно выполняться на всех участках фундамента, нави на средних ригелях промежуточных перегородок

Можно немного сказать о бронировании передней части. При фальцевом способе допустимо значительно уменьшить показатели сшивки фундамента без изменения количества арматуры.Суть метода полярности заключается в выдвижении вперед смонтированных стержней против главных героев команды, по мере того, как они переходят к строительству за час эксплуатации фундамента. На прикладе, где штанга працюватима на разтяге, выжимаешь ее перед передом.

Видео — Армирование монолитных ударных фундаментов малозаметной кладки

Видео — Фундамент Армування своими руками

Фундамент – это фундамент пробуждения.Во-первых, важно немного не ждать, даже если это просто таки, и это как раз нужное дело, и на земле получить нормально, а получить не получится. А еще бетон, как вид, материал для отделки прочный. Для повышения конструктивной пластичности и прочности конструкции различных видов навантажен застосовываются так называемые армування.

Для чего нужен армуван

Прощай, фундамент зубчатый є с замкнутым контуром из бетона под капитальными стенами по периметру.Есть один из самых популярных видов кистиака, за то, что он неудобен в корпусе, хорошо демонстрирует ценность новых опций и позволяет эксплуатировать дополнительную площадь педали. Минусом является большой расход будматериалов, необходимость спецтехники (бетононасосы, краны).

Строится прямолинейный вид фундамента из важных штучных материалов (цегли, блоки, камень) и небольших помещений с монолитными, а то и небольшими подвесками большой массы. Оптимальный тип базиса основан на неоднородных основаниях, деє риска неоднородного проживания.

Схема деформации фундамента

Бетонная конструкция демонстрирует два вида:

• На выжимке — проснись и проснись (мебель, буфет и инше).
• На стреле — вливание сил морозного пучения. Вологодистая почва, промерзая, растет в обыкновенных и тесных кистяках, выштовгуючи на гору.

Очевидно, что стоит обновиться без ограничений. Линия могла выступать к деформациям и, видимо, к линиям, к линиям, и для крепления линии к фундаменту.В практическом плане это означает формирование единого металлического каркаса посередине бетонной щетки. Правила виновны в раскладывании ближе к краям фундамента, то есть в зонах максимального сужения-растягивания.

Якы застой материала для армоуванна

Предусматривается намотка якоря бойка на основание хлыста, необходимо правильно поставить комплектацию. К складу необходимых материалов относятся:

Типы арматуры

1.Стальная или композитная арматура — ножницы по металлу и пластику. Их реализуют бухтами по 50-100 м, либо будем использовать металлопрокат длиной 6-12 м. Гладкие прутья сечением до 10 мм называются узлами, и они будут использоваться для вертикальных и поперечных частей каркаса. Гофроножницы диаметром 12-80 мм известны как роботы. В них укладываются верхняя и нижняя поздние части «скелета».

2. Стальная проволока для вязания или галстука воротников. Ридче застосовутся зварювання (металл виноват мат маркування «С»)

3.Инструмент плотный, или специальная ручка для вязания, нож по металлу тошо.

Металлический каркас наиболее популярен в разгар выходных, его работоспособность и надежность заводится за час. Армирование фундамента пластиковой арматурой викоризуется для бесшумного пробуждения, которому присущи такие особенности, как радиопроницаемость, немагнитность, химическое исполнение. Впрочем, через те, что композит погано растянуть на згини, так что по сути я не знаю об основных функциях, вряд ли смогу победить в приватной гостиной.

При этом нельзя крепить армирующий каркас линии фундамента из пластиковых танцев, металлических змеевиков или труб, крупной сетки-рабицы, тонких тросов и других аналогичных материалов. Это не каркас, а стороннее подключение, как просто перетасовка бетонного основания. Подсумок сумный — основа не витрина розового витрины, неотвратимость — основа, но не как таковая стилизованная, переосвещенная, обмазанная и прочие элементы пробуждения.

Розгонная арматура для забивных фундаментов

Росрахувати немного материала неудобно для бронированного человека.Чаще всего побеждает двух-трехрядная сетка-каркас. Крокодил между вертикальными секциями — 40-80 см, между горизонтально-ростованными рывками — сближение 30-60 см. Фундамент высотой 90 см закапывать в 3-4 поздних яруса, для червяка с глиной менее 0,9 м, двух достаточно. Видно с приклада:

• параметры бетонного основания (ВхШ) — 60х30 см,
• периметр будівлі — 5х5 м,
• сито Crocus — 50 см,

Очевидно, потребуется двухъярусная сетка.Требуется роботизированная арматура для 4 концевых линий по 20 м, 80 погонных метров. м, сборка по вертикали от урахуванням до края поверхности 5 см — 1,4 м * 51 (количество подворотов) = 71,4 м. Продавцы рекомендуют сталь Brothers с запасом не менее 10%, что в сумме составит около 170 погонных метров. м фурнитура. Не забывайте о звуке. На коже перетин вийти близко к 30 см дротику. Палочки на разрезе — 4 шт. м. для вязки металлопроката.

Автономный ударный фундамент Yak

Зализобетонная конструкция не терпит не плохих эксплуатационных характеристик.Арматура перед використанцией обвязково нуждается в переоборудовании, очистке от грубости и порчи. Будвельники часто не обнимают шажок, хотят посмотреть, сможет ли третья сторона спалить характеристики бетонного горшка.

Схема армирования линии к фундаменту неудобная, эль раб.:

1. На щебеночную «подушку» насыпать бетонную «подушку» толщиной 5 см. Чтобы сэкономить деньги на раме, рама используется для укладки черепицы на куски или камни.
2. Устанавливается опалубка.
3. На бетонной изд. требуется ряд поперечных монтажных заусенцев с интервалом не более 80 см.
4. Вверху, на поздней прямой, заложены два ряда желобчатых волосков. Мысця перетинив звон. Введите нижний уровень арматурного каркаса.
5. Палочки устанавливаются вертикально на гладкую сталь заданной толщины. Дотриманная геометрия кутов 90° обвязково.
6. К ним крепится верхний ярус поперечных монтажных тяг.Обойдите раму, перекрывая края рамы не менее чем на 20 см.
7. Уложить верхний боковой ярус армирующего «каркаса» и накинуть вязальной спицей или зажимами.
8. На дополнительное расстояние готовый каркас жестко крепится к опалубке. Промежуток между ними виной тому становится не меньше 3-5 см.
9. Снова меняются ссылки, просматривается весь материал.

Армоувня кута ударное основание — головной біл великих фахивців.Сама здесь выдает себя за так называемую концентрированную напруга. К этому спецтехника будет стагнировать, или Г-мощнее, ее установят на дополнительные хомуты.

Схематически вид виглеада выглядит следующим образом:

Для кабин:

Для переопределения:

Для кабин с выходом менее 160° с перегрузкой более целесообразно:

В точках анкерного анкера хомуты монтируются из двух частей, ниже нижней части основания бойка.Сами же способы армирования кутов создают прочную связь между элементами конструкции, благодаря чему позволяют равномерно разрабатывать новые варианты.

Также часть материалов для изготовления более 5% части армирующего каркаса. Зря, экономия на материалах в такое время — остальное по праву.

Расчет армирования таврового фундамента. Технологическая схема армирования и расчет арматуры для ленточных фундаментов

Для правильного армирования фундамента частного дома необходим расчет арматуры, ее грамотная укладка и вязка.Неправильный расчет приведет к повреждению фундамента или ненужным затратам. Обсудим армирование фундаментов различных конструкций и принцип расчета стальной арматуры, сопровождая схемами и сводными таблицами.

Армирование фундамента требует изучения конструкции каркаса из арматуры, подбора и расчета сечения, длины и массы профильного проката. Недостаточное армирование приводит к снижению прочности и возможному нарушению целостности здания, а его избыток – к неоправданно большим затратам на этом этапе.

Что нужно знать о фитингах

При армировании бетонного основания применяют два вида строительной арматуры:

• класс А-I — гладкие;
• класс А-III — ребристый.

Гладкая арматура используется в ненапряженных местах. Он только формирует рамку. Ребристая арматура за счет развитой поверхности обеспечивает лучшее сцепление с бетоном. Такие стержни используются для компенсации нагрузки. Поэтому диаметр такой арматуры, как правило, больше, чем у гладкой, в пределах одного фундамента.

Диаметр бруска зависит от типа грунта и массы конструкции.

Таблица №1. Минимальные стандартные диаметры арматуры

Если предполагается возведение деревянного одноэтажного дома на плотном грунте, можно взять табличные значения диаметров арматуры. Если дом массивный, а грунт пучинистый, диаметры продольной арматуры принимают в пределах 12-16 мм, в исключительных случаях — до 20 мм.

В расчетах потребуются сведения об армировании из ГОСТ-2590-2006.

Стол № 2

Расход арматуры для различных типов фундаментов

Фундаменты разной конструкции различаются по площади, на которую распределяется нагрузка от конструкции.Для каждого типа расчет количества арматуры осуществляется согласно его требованиям. Для корректного сравнения расчет всех фундаментов проведем для следующих типоразмеров дома:

• ширина — 6 м;
• длина — 8 м;
• длина несущих стен 14м.

Расчет армирования плитного фундамента

Это самый материалоемкий тип фундамента. В бетоне предусмотрено два уровня армирующих решеток, расположенных на 50 мм ниже верхней и выше нижней границы плиты.Шаг укладки зависит от воспринимаемых нагрузок. Для домов из камня/кирпича ячейка каркаса обычно составляет 200х200 мм. В местах пересечения арматуры верхний и нижний уровни каркаса соединяются вертикально расположенными стержнями.

Армирующий каркас плитного фундамента

Рассчитаем арматуру для нашего эталонного дома (см. выше).

1. Горизонтальная арматура, Ø 14 мм, волнистая.

• 8000 мм / 200 мм + 1 = 41 шт.длина 6 м.
• 6000 мм / 200 мм + 1 = 31 шт. длина 8 м.
• Итого: (41 шт. х 6 м + 31 шт. х 8 м) х 2 = 988 м — для обоих уровней.
• Вес 1 пог. стержня Ø 14 мм — 1,21 кг.
• Общий вес 1195,5 кг.

2. Вертикальная арматура, Ø 8 мм, гладкая. Для плиты толщиной 200 мм длина стержня будет 100 мм.

• Количество пересечений горизонтальной арматуры: 31 х 41 = 1271 шт.
• Общая длина: 0.1 м х 1271 шт. = 127,1 м.
• Вес: 127,1 м x 0,395 кг/м = 50,2 кг.

3. В качестве вязальной проволоки обычно используется термообработанная проволока Ø 1,2-1,4 мм. Так как место одного стыка, как правило, перевязывают два раза — сначала при укладке горизонтальных стержней, затем вертикальных, общее количество проволоки увеличивается вдвое. Для одного соединения требуется примерно 0,3 м тонкого провода.

• 1271 шт. х 2 х 0,3 м = 762,6 м.
• Удельный вес проволоки Ø 1,4 мм — 12,078 г/м.
• Вес проволоки: (762,6 м х 12,078 г/м)/1000 = 9,21 кг.

Так как тонкий провод может порваться/потеряться, приобретать его нужно с запасом.

Общее количество материалов для армирования плитного каркаса приведено в таблице №3.

Стол № 3

Расчет армирования ленточного фундамента

Ленточные фундаменты представляют собой железобетонные балки, расположенные под всеми несущими стенами. Он содержит прямые участки, углы и тройники.Расчет ведется для прямых участков с небольшим запасом на усиление углов. Принимаем ширину ленты — 400 мм, глубину — 700 мм.

Схематическое изображение прямого участка ленточного фундамента

Примыкание несущей внутренней и наружной стен

Внешний или внутренний угол наружных стен

Армирование ленточных фундаментов также двухуровневое. Для продольных сечений применяют брус класса А-III, а для вертикальных и поперечных (хомутов) — брусок класса А-I.Сечение арматуры принимают для ленточных фундаментов несколько меньше, чем для плитных, при тех же условиях строительства.

Рассчитаем арматуру для выбранного в качестве примера эталонного здания (см. выше).

1. Горизонтальная продольная арматура, Ø 12 мм, рифленая. Для ширины ленты 400 мм достаточно уложить по два стержня в каждом из двух уровней. Для более широкой ленты следует уложить 3 стержня.

• Длина всех ремней: (8 м + 6 м) x 2 + 14 м = 42 м.
• Общая длина арматуры: 42 м х 4 = 168 м.
• Вес арматуры: 168 м x 0,888 кг = 149,2 кг.
• С учетом усиления уголков масса стержней составит 160 кг.

2. Вертикальная арматура Ø 8 мм, гладкая. При глубине ленты 700 мм длина стержня составляет 600 мм. Расстояние между вертикальными стержнями по длине ленты принимается равным 500 мм.

• Общая длина стержней: 85 шт.х 0,6 м = 51 м.
• Вес стержня: 51 м x 0,395 кг/м = 20,1 кг.

3. Горизонтальная поперечная (хомутная) арматура Ø 6 мм, гладкая. Для ленты шириной 400 мм длина прутка составляет 300 мм. Расстояние между поперечными стержнями по длине ленты принимается равным 500 мм.

• Количество стержней: 42 м / 0,5 + 1 = 85 шт.
• Общая длина стержней: 85 шт. х 0,3 м = 25,5 м.
• Вес стержня: 25,5 м x 0,222 кг/м = 5,7 кг.

4.Вязальная проволока. Расчет при обвязке каждого соединения одной проволокой Ø 1,4 мм:

• Количество узлов: 85 х 4 = 340 шт.
• Общая длина: 340 шт. x 0,3 м = 102 м.
• Общий вес: (102 м х 12,078 г/м) / 1000 = 1,23 кг.
• При вязании узлов в два раза вес проволоки составит 2,5 кг.

Общее количество материалов для армирования ленточного каркаса указано в таблице № 4.

Стол № 4

Расход металлических элементов для столбчатого фундамента

Такой фундамент представлен опорами, нижняя часть которых расположена ниже зоны промерзания, и опирающимся на них ленточным фундаментом.При глубине промерзания 1,5 м высота столбов равна 1300 мм (см. рис.), то есть их основание находится на 1700 мм ниже уровня почвы.

Устройство арматуры в столбчатом фундаменте, вид сбоку: 1 — песчаная подушка; 2 — арматура Ø 12 мм; 3 — арматура сваи

Столбы устанавливаются по углам здания и вдоль ленты через каждые 2-2,5 м.

Рассчитаем количество стержней для конфигурации дома, взятой в качестве примера (см. выше).Для этого нужно рассчитать количество арматуры для столбов и сложить с результатом расчета для ленточного фундамента.

В столбах нагружены только вертикальные стержни, горизонтальные используются для формирования каркаса. Столб диаметром 200 мм укреплен четырьмя вертикальными стержнями арматуры. Количество опор: 42 м / 2 м = 21 шт.

1. Вертикальная арматура Ø 12 мм, рифленая.

• Общая длина арматуры: 21 шт.х 4 шт. х 1,3 м = 109,28 м.
• Вес арматуры: 109,29 м x 0,888 кг = 97,0 кг.

2. Горизонтальная арматура Ø 6 мм, гладкая. Для перевязки горизонтальные хомуты следует располагать на расстоянии не более 0,5 м. Для глубины 1,3 м достаточно трех уровней перевязки. Вертикальные секции располагаются на расстоянии 100 мм друг от друга. Длина каждого горизонтального сегмента 130 мм.

• Общая длина турников: 21 шт. х 3 шт. х 4 шт. х 0,13 м = 32.76 м.
• Вес стержня: 32,76 м x 0,222 кг/м = 7,3 кг.

3. Вязальная проволока. Каждый столб имеет три уровня горизонтальных стержней, которые связывают четыре вертикальных.

• Длина вязальной проволоки на полюс: 3 шт. х 4 шт. х 0,3 м = 3,6 м.
• Длина провода для всех полюсов: 3,6 м x 21 шт. = 75,6 м.
• Общий вес: (75,6 м х 12,078 г/м) / 1000 = 0,9 кг.

Общее количество материалов для армирования столбчатого фундамента с учетом ленточного каркаса приведено в таблице №5.

Стол № 5

Методы и приемы соединения арматуры

Для соединения скрещенных стержней применяют сварку и проволочную вязку. Для фундаментов сварка не лучший метод установки, так как она ослабляет конструкцию из-за разрушения конструкции и риска коррозии. Поэтому, как правило, усиленный каркас «вязанный».

Это можно сделать вручную с помощью плоскогубцев или крючков, а также с помощью специального пистолета. С помощью плоскогубцев вяжется неотожженная проволока большого диаметра.

Приемы ручного вязания арматуры плоскогубцами: 1 — вязание проволокой в ​​жгутах без подтягивания; 2 — вязка угловых узлов; 3 — двухрядный узел; 4 — поперечный узел; 5 — мертвый узел; 6 — крепление тяг с соединительным элементом; 7 — стержни; 8 — соединительный элемент; 9 — вид спереди; 10 — вид сзади

Для тонкой отожженной проволоки удобнее использовать крючки: простые или винтовые.

Видео: Наглядный урок по вязанию арматуры самодельным крючком

Вязальный пистолет

Для больших объемов работ используется вязальный пистолет.При этом скорость вязки гораздо выше традиционных способов, но появляется зависимость от источника питания. Кроме того, именно для фундаментов пистолет нельзя использовать везде — некоторые участки для него труднодоступны.

Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Производится с учетом СНиП 52 — 01 — 2003 в вопросах выбора класса арматуры, ее количества и сечения.Армирование монолитных конструкций проводят с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при набухании грунта.

Расчет армирования плитного фундамента

Плитный фундамент применяется для строительства коттеджей и загородного жилья, а также других зданий без цокольного этажа. Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях.Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.

Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент бани, фото и видео.

Сначала определяются с типом арматурного стержня. Для плитно-монолитного фундамента, который выполняется на твердых, плотных и непучинистых грунтах с очень малой вероятностью горизонтального сдвига, можно допускать применение ребристого арматурного стержня диаметром 10 мм и выше, имеющего класс АИ.Если грунт достаточно слабый, пучинистый или здание запроектировано на склоне, арматуру необходимо брать толщиной не менее 14 мм. Вертикальных связей между нижним и верхним рядом сетки будет достаточно, чтобы использовать гладкий стержень A-I 6 мм.

Усиленный фундамент

Очень важен и материал будущих стен здания. Ведь нагрузка на фундамент имеет значительные отличия у каркасных, а также деревянных домов и построек из кирпича или газобетонных блоков.Как правило, для легких конструкций можно использовать арматурный стержень диаметром 10-12 мм, а для стен из кирпича или блоков — не менее 14-16 мм.

Зазоры между стержнями в армирующей сетке обычно составляют около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента. Места пересечения перпендикулярных прутьев связывают между собой мягкой проволокой с помощью такого приспособления, как крючок для вязания арматуры.

Схема армирования фундамента

Полезный совет! Если объем конструкции очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен автоматически связывать стержни вместе на очень высокой скорости.

Пример реального расчета

Предположим, что нам необходимо рассчитать арматуру для фундамента частного дома из легких газобетонных блоков. Планируется установка на плитный фундамент, который имеет толщину 40 см.Данные геологоразведки свидетельствуют о том, что грунт под фундаментом суглинистый, средней пучинистости. Размеры дома — 9х6 м:

Арматурная рама

• так как мы задумали достаточно большую толщину фундамента, то нам нужно будет залить в него две горизонтальные сетки. Блочная конструкция на среднесуглинистых грунтах требует диаметра 16 мм и оребрения для горизонтальных стержней, а вертикальные стержни могут быть гладкими толщиной 6 мм;
• для расчета необходимого количества продольной арматуры возьмите длину самой длинной стороны стены фундамента и разделите ее на шаг решетки.В нашем примере: 9/0,2=45 толстых арматурных стержней, которые имеют стандартную длину 6 метров. Рассчитываем общее количество стержней, которое равно: 45х6=270 м;

Варианты усиления фундамента

• таким же образом находим количество стержней арматуры для поперечных связок: 6/0,2=30 штук; 30х9=270 м;
• умножая на 2 получаем необходимое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
• вертикальных связок имеют длину, равную всей высоте фундамента, то есть 40 см.Их количество исчисляется количеством перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
• получается, что для возведения необходимого фундамента вам потребуется: 1080 м бруса А-III D16; 540 м штанги A-I D6.

Применение арматуры при возведении фундамента

Полезный совет! Для расчета массы всей арматуры необходимо использовать ГОСТ 2590.По этому документу 1 погонный метр. Арматура D16 весит 1,58 кг, а D6 весит 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58=1706,4 кг; 540х0,222 = 119,9 кг.

Для строительства арматуры также необходима вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два – 2700. Следовательно, общий расход проволоки на вязание составит 2700х0.4 = 1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г. Таким образом, его общий вес рассчитывается следующим образом: 1080×6,12 = 6610 г = 6,6 кг.

Пример усиления фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента.Расчет здесь особо не отличается от предыдущего, который был сделан для плитного типа фундамента. Поэтому толщина бруса может быть 12-16 мм при продольном креплении, и 6-10 мм при поперечном и вертикальном креплении. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем значительно больше.

Для примера рассчитаем фундамент ленточного типа применительно к деревянному дому.Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Супесчаный пучинистый грунт:

• в случае ленточного фундамента обязательно устройство двух армирующих сеток. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний – при пучинистости грунта;
• оптимальным видится шаг сетки 20 см. Поэтому для правильного обустройства ленты такого фундамента 0.4/0,2 = необходимо 2 продольных стержня в обоих слоях арматуры;
• для деревянного дома, диаметр арматурного прута 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2=96 м бруса. На короткие стороны требуется 2х6х2х2 = 48 м;

Армирование ленточного фундамента

• для перекладин берём пруток 10 мм. Шаг ее укладки составляет 50 см.

Периметр здания: (6 + 12) х 2 = 36 м.Делим на шаг: 36/0,5=72 арматурных поперечных стержня. Так как их длина равна ширине фундамента, то общая потребность составляет 72х0,4=28,2 м;

• для вертикальных анкеров, также подходит стержень D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножьте количество поперечных стержней на количество продольных: 72х4 = 288 шт.При высоте 1 м общая длина составит 288 м;
• , то есть для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м стержня А-III Д12; 316,2 м бар A-I D10.

Полезный совет! По тому же ГОСТ 2590 можно определить массу всей арматуры исходя из того, что 1 п.м. брусок Д16 имеет вес 0,888 кг; Д6 — 0,617 кг. Отсюда общая масса: 144х0,8=126.7 кг; 316,2х0,62 = 193,5 кг.

Примеры расчета арматуры для фундамента помогут сориентироваться в потребности материалов в любом случае. Для этого нужно просто подставить свои данные в формулы.

Расчет арматуры для фундамента: как правильно сделать

Мероприятиям по строительству любого здания предшествуют проектные работы, в процессе которых определяются тип фундаментного основания и необходимое количество материалов для его возведения.Важной частью фундамента является арматурный каркас. Повышает прочность основания, гасит растягивающие и изгибающие усилия, предотвращает растрескивание. Для выполнения работ необходимо понимать, сколько арматуры необходимо для армирования ленточного фундамента, а также для столбчатого и плитного основания. Разберемся с особенностями расчетов.

Готовимся к расчету количества арматуры на фундамент – важные моменты

При планировании строительства частного дома следует уделить особое внимание конструкции армирующей решетки, воспринимающей значительные нагрузки на фундамент.Квалифицированный расчет электросети и использование оптимального сечения арматуры позволяют обеспечить необходимый запас прочности основания фундамента, а также длительный срок его службы.

• с помощью программных средств и онлайн-калькуляторов, рассчитывающих арматуру после ввода рабочих параметров;
• выполнение расчетов вручную на основе информации о конструктивных особенностях фундамента, величине усилий и параметрах решетки.

Основание фундамента, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность грунта.

Строительство зданий осуществляется на различных типах фундаментов :

Перед началом расчетов следует разобраться в конструкции несущего каркаса, который состоит из следующих элементов:

• вертикальные и поперечные стержни, между которыми выдерживается равный интервал;
• проволока вязальная, соединяющая продольно расположенные перемычки и вертикальные стержни;
Муфты
• , обеспечивающие прочное соединение и удлинение арматурных стержней.

Для каждого типа основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристики почвы;
• размеры здания;
• конструктивные особенности строения;
• действующих нагрузок.

Арматура применяется с ребристой поверхностью, которая отличается :

• размер сечения;
класс
• ;
• уровень воспринимаемых нагрузок;
• расположение в электросетях;
Стоимость
• .

Для различных фундаментов на основании расчетов определяются следующие сведения :

• количество арматуры для фундамента;
• Ассортимент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• способы крепления стальных стержней в несущей конструкции;
технология сборки решетки поддержки
• ;
• шаг обвязки усиливающих элементов.

Важно правильно выполнить расчет. В этом случае арматура для фундамента обеспечит необходимый запас прочности. Рассмотрим, какие исходные данные нужны для расчетов, а также изучим методику выполнения расчетов для различных типов фундаментов.

Расчет количества арматуры для ленточных фундаментов

Основание ленточного типа обеспечивает повышенную устойчивость зданий на различных грунтах.Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Армирование стальной арматурой повышает прочностные характеристики бетонного основания и положительно сказывается на его долговечности. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов :

• длина и ширина основания фундамента;
• отрезок железобетонной ленты;
• зазоров между элементами каркаса;
• общее количество привязных ремней;
• размер ячеек электросети.

Рассмотрим порядок расчетов :

1. Рассчитать общую длину контура ленты.
2. Рассчитать количество элементов в ремнях.
3. Определить метраж турников.
4. Рассчитать потребность в вертикальных перекладинах.
5. Рассчитать длину поперечин.
6. Сложите полученные кадры.

Зная общее количество стыковых секций, можно рассчитать потребность в вязальной проволоке.

Расчет количества арматуры для плитного фундамента

Фундамент плитной конструкции применяется для строительства жилых домов на пучинистых грунтах. Для обеспечения прочностных характеристик применяют арматурные стержни диаметром 10–12 мм. При повышенной массе построек диаметр стержней следует увеличить до 1,4–1,6 см.

• пространственная рама из арматуры выполнена двухуровневой;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
Обвязка
• выполняется отожженной проволокой в ​​каждой точке соединения.

Для определения потребности в армировании выполните следующие действия :

1. Определите количество горизонтальных стержней на каждом ярусе.
2. Рассчитать общий метраж арматуры, образующей ячейки.
3. Добавьте общую длину вертикальных опор, соединяющих ярусы.

Складывая полученные значения, получаем общую потребность в арматуре. Зная количество стыков, легко определить необходимый объем стальной проволоки.

Как рассчитать арматуру на фундаменте столбчатой ​​конструкции

Столбчатое основание широко используется для возведения различных зданий. Он состоит из железобетонных опор квадратного и круглого сечения, установленных в углах здания, а также в местах пересечения капитальных стен и внутренних перегородок. Для увеличения прочности опорных элементов применяют ребристые стержни сечением 1–1,2 см.

• каркас опорного элемента квадратного профиля формируется из 4 стержней;
• решетка железобетонной опоры круглого сечения из трех стержней;
• длина элементов усиления соответствует размерам опорной колонны;
• поперечная обвязка каркаса опорной колонны выполнена с шагом 0.4–0,5 м.

1. Определить длину вертикальных стержней в одной опоре.
2. Рассчитать метраж поперечин одной рамы.
3. Рассчитайте общую длину, сложив полученные значения.

Умножая результат на количество опор, получаем общую длину арматуры.

Как рассчитать арматуру для фундамента — пример расчетов

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения расчетов мы используем следующую информацию :

• ширина основания 60 см, позволяет укладывать по 3 горизонтальных стержня в каждый пояс;
• Выполняются 2 пояса арматуры, соединенные вертикальными стержнями с интервалом 1 м.
• для строения 10х10 м и глубины основания 0,8 м применяется арматура диаметром 10 мм.

1. Определить периметр фундамента здания, прибавив длину стен — (10+10)х2=40 м.
2. Количество горизонтальных элементов в одном поясе рассчитываем умножением периметра на количество стержней в одном ярусе — 40х3=120м.
3. Общая длина продольных стержней определяется путем умножения полученного значения на количество ярусов 120х2=240 м.
4. Рассчитываем количество вертикальных элементов установленных по 10 пар с каждой стороны 10х2х4 = 80 шт.
5. Общая длина вертикальных стержней составит 80х0,8=64 м.
6. Определяем длину перемычек 0.по 6 м, установлены на двух поясах (по 20 на сторону) — 10х2х4х0,6 = 48 м.
7. Прибавив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Определить длину стальной проволоки несложно. Количество соединений, умноженное на длину одного отрезка провода, равную 20-30 см, даст нужный результат.

Подведение итогов — насколько необходим расчет арматуры на фундамент

При планировании строительства дома, бани или дачи определить потребность в арматуре своими руками несложно.Пошаговая инструкция позволит вам с помощью калькулятора рассчитать метраж стержней для изготовления армирующей решетки, укрепляющей основание здания. Зная, как рассчитать арматуру, можно выполнить расчеты самостоятельно, не прибегая к помощи сторонних специалистов. Правильно выполненные расчеты обеспечат прочность фундамента, устойчивость здания, а также долгий срок службы.

Фундамент – важнейшая строительная конструкция.После засыпки котлована доступ к нему ограничивается, а исправление каких-либо недостатков становится сложной задачей. Важно обеспечить достаточную прочность конструкции еще на этапе проектирования.

Бетон отлично работает на сжатие, но плохо выдерживает изгиб. Грунт считается упругим основанием, не препятствующим незначительным прогибам ленты фундамента. Продольные стальные стержни используются для повышения прочности конструкции при поперечных нагрузках.

Вся арматура в конструкции делится на два типа: рабочая и конструкционная.В ленточном фундаменте рабочей арматурой становятся продольные стержни. Они выбираются расчетным путем. Армирование конструкции назначается из минимальных требований нормативных документов, расчет не ведется. Они устанавливаются для совместной работы отдельных продольных стержней.

Классы арматуры и марки стали

Арматура отличается не только диаметром. Очень важно правильно выбрать класс продукта. Прутковая сталь маркируется буквой А, а проволока Вр.Для фундамента используется металл класса предела текучести А400 (Allll — устаревшая маркировка). Стержни легко отличить визуально:

• А240 (Ал) — гладкая поверхность;
• А300 (Все) — периодический профиль с кольцевым рисунком;
• Необходимый для фундамента фундамент А400 (Allll) представляет собой периодический серповидный профиль, или как его еще называют «елочка».

Допускается применение арматуры более высоких классов, но в большинстве случаев это экономически нецелесообразно.Понижение класса арматуры не допускается.

Ориентируются при изготовлении стержней. Согласно этому документу арматура класса А400 изготавливается из стали марок 5ГС, 25Г2С, 32Г2Рпс. Потребитель сам выбирает, какое сырье использовать. При отсутствии в заказе марки стали ГОСТ позволяет изготовителю присвоить ее самостоятельно.

Помимо всего, в нормативном документе указаны правила приемки арматуры, методы испытаний, условия транспортирования и хранения.

Минимальные диаметры арматуры

При расчете рассчитывается общая площадь всей рабочей арматуры, а количество и сечение отдельных стержней уже подбирается по ассортименту.

Для удобства ограничения по диаметру сведены в одну таблицу.

Требование по выбору рабочей арматуры приведено в . Данный документ 2012 г. является актуализированной версией одноименного СНиП, изданного в 2003 г. Основные сведения в документах идентичны, внесены лишь незначительные изменения.Более подробное руководство см. в Руководстве по проектированию бетона и железобетона без предварительного напряжения арматуры.

Диаметр более 40 мм нельзя использовать для бетонных конструкций.

Расчет рабочей арматуры

При возведении серьезных сооружений требуются подробные расчеты ленточного фундамента, которые позволят точно определить, какую арматуру использовать для данного строения. Все расчеты в строительстве ведутся по предельным состояниям, то есть определяются минимальные условия, при которых элемент будет выполнять свою функцию.

1. Первая группа предельных состояний – расчет на прочность. Обеспечивается надежность и безопасная эксплуатация конструкции.
2. Вторая группа предельных состояний — расчет жесткости. Предотвращает чрезмерное раскрытие трещин, перекосы, большие прогибы.

Расчеты по этим формулам трудоемки и требуют технического образования. Для упрощения проектирования небольших частных строений армирование ленточного фундамента принимается исходя из минимальных значений.

Пример расчета брусков для ленточного фундамента

Исходные данные:

• высота ремня — 100 см;
Ширина ленты
• — 40 см.

Требуется проектирование каркаса индивидуального жилого дома. Используется продольная, поперечная и вертикальная арматура. Вертикальный берется сечением 8 мм и устанавливается с шагом 25 см. Поперечная горизонталь монтируется с таким же шагом, но диаметром 6 мм.

Для того, чтобы определить какая рабочая арматура нужна, выполняется простой расчет

1. Площадь поперечного сечения фундамента = ширина * высота = 100 см * 40 см = 4000 см².
2. Требуемая площадь сечения арматурных стержней = 0,1% * 4000 см² = 4 см².

Для данного ленточного фундамента минимальный диаметр 12 мм по документу «Армирование элементов монолитных железобетонных зданий.Руководство по проектированию», и мы его принимаем. По ассортименту требуется 4 стержня: 2 расположены внизу и 2 вверху.

Если используются стержни разного диаметра (те, которые есть в наличии), стержни большего размера помещаются на дно.

Расчет количества арматуры на фундамент

Исходные данные:

1. материалы указаны в предыдущем пункте;
2. длина стен ленточного фундамента — 40 м.

1. Длина: периметр здания * количество стержней в сечении + запас на перехлест при приварке стержней = 40*6+5=245 м.
2. Анкеровка уголков: количество стержней в сечении * количество уголков * минимальная длина анкеровки (50 диаметров арматуры) = 6 * 4 * (50 * 12) = 14,4 м.
3. Масса: длина * масса одного метра = (245 + 14,4) * 0,617 = 230,3 кг стержней диаметром 12 мм.

Конструктивная горизонтальная арматура
Длина стержней принимается в зависимости от ширины ленточной стены за вычетом защитного слоя бетона — 2-3 см с каждой стороны.Принимаем продольные стержни 34 см.

1. Общая длина: количество * длина одного стержня = 160 * 0,34 = 54,4 м.
2. Вес: 54,4*0,222 (в таблице выше не указано, но есть в полном ассортименте) = 12,1 кг стержней диаметром 6 мм.

Конструктивная вертикальная арматура
Все как в предыдущем пункте, устанавливаются стержни длиной равной:
Высота ленточного фундамента минус 3 см * 2 = 100 — 3 * 2 = 94 см.

1. Количество стержней: периметр здания/шаг хомутов (в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
2. Общая длина: количество * длина одного стержня = 160 * 0,94 = 150,4 м.
3. Вес: 150,4*0,395=59,41 кг стержней диаметром 8 мм.

Для удобства полученные цифры можно свести в таблицу.

Расчет диаметра арматуры занимает не более 10 минут, но позволяет избежать перерасхода материала или стоимости ремонта ленточного фундамента.Таблицей, полученной в последнем пункте, удобно пользоваться при закупке материала.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ, которые необходимо выполнить и вы получите предложения с ценами от строительных бригад и фирм на почту. Вы можете посмотреть отзывы о каждом из них и фото с примерами работы. Это БЕСПЛАТНО и ни к чему не обязывает.

Расход арматуры необходимо определять на этапе проектирования фундамента, чтобы впоследствии точно знать количество закупаемого материала.Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного фундамента высотой 70 и толщиной 40 см.

1.2 Армирование ленточного фундамента (видео)

2 Технология работы

После определения количества арматуры необходимо выбрать схему армирования ленточного фундамента, по которой будет собираться арматурный каркас. Прямые участки конструкции выполняются из сплошных стержней, а в угловых местах требуется дополнительное усиление арматурой, изогнутой в П или Г-образной форме.Применение перпендикулярного нахлеста отдельных стержней арматуры на углах и стыках не допускается.

Правильное армирование углов ленточного фундамента показано на схеме:

Схема армирования ленточного фундамента в местах примыканий:

Армирование ленточного фундамента своими руками предполагает сборку каркаса в удобном месте с последующим помещением его внутрь опалубки. Технология требует сгибания арматуры в прямоугольные хомуты, что легко сделать в домашних условиях с помощью самодельного приспособления.

На 20-м швеллере нужно прорезать болгаркой канавки, в которые впоследствии вставляется арматура, а на планку надевается кусок стальной трубы, который используется как рычаг. Готовые кольца необходимо скрепить сваркой или обвязать проволокой. Для стержней диаметром 10-15 мм используют проволоку 1,2-1,5 мм.

Несущая способность ленточного фундамента на армированном песке

J Adv Res. 2015 сен; 6(5): 727–737.

Кафедра строительной инженерии, инженерный факультет, Университет Танта, Танта, Египет

Поступила в редакцию 8 января 2014 г.; Пересмотрено 2 апреля 2014 г .; Принято 11 апреля 2014 г.

Это статья в открытом доступе по лицензии CC BY-NC-ND (http://creativecommons.org/licenses/by-nc-nd/3.0/).

Abstract

В этой статье предельная несущая способность фундаментов-оболочек на неармированном и армированном песке была определена с помощью лабораторных модельных испытаний. Была проведена серия нагрузочных испытаний модели фундамента-оболочки с однослойным армированием и без него.Испытания проводились для фундамента-оболочки при различной глубине заделки оболочки и плотности земляного полотна. Результаты сравнивались с таковыми для плоских фундаментов без армирования. Результаты испытаний модели были проверены методом конечных элементов с использованием программы PLAXIS. Экспериментальные исследования показали, что предельная несущая способность основания-оболочки на армированном земляном полотне выше, чем на неармированных основаниях, и кривые расчета нагрузки были значительно изменены. Фундамент-оболочку над армированным земляным полотном можно считать хорошим методом увеличения эффективной глубины фундамента и уменьшения результирующей осадки.Кроме того, поверхность разрыва армированной оболочкой системы была значительно глубже, чем как у обычного основания, так и у основания без армирования. Численный анализ помогает понять деформационное поведение изучаемых систем и определить поверхность разрушения армированного основания-оболочки.

Ключевые слова: Оболочечный фундамент, Предельная грузоподъемность, Песок, Армирование, Эффективность оболочки, Коэффициент осадки чрезмерное урегулирование из-за его экономического преимущества в районе с высоким соотношением стоимости материалов и рабочей силы.Курьян [1] и Фарид и Дауд [2]. Сплошной фундамент с конической оболочкой, представляющий собой комбинированный фундамент, подходит для резервуаров для воды и башенных конструкций. Концепция оболочки не нова в проектировании фундамента, учитывая строительство в прошлом с перевернутым кирпичным арочным фундаментом в этой категории. Использование перевернутых кирпичных арок в качестве фундамента давно практикуется во многих частях мира. Оболочки — это, по существу, тонкие структуры, поэтому они конструктивно более эффективны, чем плоские конструкции.Это является преимуществом в ситуации, когда тяжелые нагрузки надстройки должны передаваться на более слабые грунты. Основание оболочки ограничено несколькими геометриями, такими как коническое, пирамидальное, гипер- и сферическое основание. Структурные характеристики фундамента-оболочки в отношении мембранных напряжений, изгибающего момента, сдвига, прогиба и предела прочности самой оболочки исследовались в широком диапазоне, как указано Паливалом и Раем [3], Паливалом и Синхой [4] и Мелерски. [5]. Однако геотехническому поведению фундамента-оболочки для определения реакции грунта на осадку, несущую способность, распределение контактного давления и деформацию в массиве грунта уделялось мало внимания.Экспериментальные и численные исследования, проведенные для определения геотехнических характеристик фундамента-оболочки, были ограничены. Абдель-Рахман [6], Ханна и Абдель-Рахман [7] сообщили об экспериментальных результатах по коническим основаниям-оболочкам на песке в условиях плоской деформации. Махарадж [8], Хуат и Мохамед [9] и Кентаро и др. [10] провели анализ конечных элементов и экспериментальный анализ для фундамента-оболочки для изучения эффектов увеличения модуля грунта в дополнение к исследованию геотехнического поведения фундамента-оболочки.В большинстве работ в литературе изучалось только поведение различных фундаментов-оболочек на неармированном песке без учета существования армированных элементов ниже этого типа. Все работы проводились только на плоском фундаменте, размещенном на одном или нескольких слоях арматуры, как обсуждалось многими исследователями, такими как Latha и Somwanshi [11] и Patra et al. [12], за исключением Шалиграма [13], изучавшего поведение оболочкового треугольного основания на армированном слоистом песке. Его исследование представляет собой поверхностное исследование, которое объясняет только влияние такого метода на несущую способность без определения напряжения и деформации принятой системы.Следовательно, в этом исследовании был принят новый подход к изучению геотехнического поведения ленточного фундамента, опирающегося на один слой армирования, для проверки эффекта армирования в сочетании с применением фундамента из оболочек. Настоящее исследование было выполнено с использованием как экспериментального, так и численного анализа для подтверждения результатов испытаний модели и определения характеристик деформации исследуемой системы.

Экспериментальный

Испытательный резервуар

a показывает схематический вид экспериментальной модели стального аппарата, использованного в этом исследовании.Испытательный бокс с внутренними размерами 90×30 см в плане и 120 см в глубину, толщина стенок бака 6 мм. Коробка бака была сделана достаточно жесткой, чтобы поддерживать условия плоской деформации за счет сведения к минимуму непрямого смещения во всех направлениях. Стенки резервуара скреплены с наружной поверхности горизонтальной стальной балкой, установленной посередине глубины резервуара. Внутренние стенки резервуара отполированы до гладкости, чтобы максимально уменьшить трение с почвой за счет использования оцинкованного покрытия на внутренней стенке.

Схематическое изображение: (а) тестовой установки и (б) модели фундамента-оболочки.

Нагрузочная система состоит из ручного гидравлического домкрата и предварительно откалиброванного нагрузочного кольца для приложения нагрузки вручную к системе грунта основания, а осадка измерялась циферблатными индикаторами, закрепленными на поверхности основания.

Модели фундаментов

Модели ленточных фундаментов были изготовлены из стальных пластин постоянной ширины ( B  = 150 мм) в горизонтальной проекции, с различной глубиной заделки, a ( a  = 60, 75 и 112.50 мм) и толщиной 20 мм. Длина поперечной опоры составляет 29 см, чтобы удовлетворить условию плоской деформации. Эскизы моделей фундамента показаны на b. Грубое состояние основания было достигнуто за счет закрепления тонкого слоя песка на основании модели с помощью эпоксидного клея. Нагрузка передается на фундамент через стальной нагрузочный рычаг, который жестко закреплен сваркой в ​​середине моделей фундамента, как показано на соответствующем рисунке b.

Материалы для испытаний

Песок, используемый в этом исследовании, представляет собой кварцевый песок от среднего до крупного размера.Образовывался однородный слой сухого кварцевого песка. Средний размер зерна D _50%  = 0,33 мм, а коэффициент однородности равен 3,5. Физические свойства испытанного песка: удельный вес, определенный методом газового баллона, оказался равным 2,65; максимальная и минимальная плотность в сухом состоянии были получены с использованием японского метода и составили 17,96 и 15,6 кН/м ³ соответственно.

Для подготовки уплотненного песчаного слоя был принят японский метод [14] с использованием ручного уплотнителя.Глубина песка поддерживалась постоянной во время испытаний. Было проведено три серии испытаний на рыхлом, среднем и очень плотном песке. Удельный вес песка и, следовательно, требуемая относительная плотность контролировались путем насыпания заранее определенного веса песка в испытательный резервуар для заполнения каждого слоя, а затем поверхность песка выравнивалась и уплотнялась. Отложение рыхлого песка было достигнуто за счет укладки слоев грунта толщиной 50 мм на нулевой высоте падения. Для получения уплотненной песчаной структуры песок укладывают слоями толщиной 50 мм каждый и уплотняют ручным уплотнителем 35 Н.Количество проходов уплотнения предварительно оценивается для каждого слоя в начале программы для достижения необходимой плотности песка. Для среднего и плотного корпуса высота падения составляет 40 см и 90 см соответственно. Относительная плотность, достигнутая во время испытаний, контролировалась и оценивалась путем отбора образцов в небольшие банки известного объема, помещенные в различные произвольные места в испытательном резервуаре. Относительная плотность во время программы испытаний составила 50%, 72% и 83%. Соответствующие углы сопротивления сдвигу составляют 31°, 36° и 41°, соответственно, которые были получены путем применения серии прямых испытаний на сдвиг при соответствующей относительной плотности при различных нормальных напряжениях.

Для подготовки грунтового керна под модель оболочки пространство под оболочкой было заполнено песком в соответствии с требуемой удельной массой, как указано Ханной и Абдель-Рахманом [7]. Процесс заполнения песком модели-оболочки осуществлялся путем помещения тонкой стальной пластины на дно модели-оболочки перед размещением ее на месте. Затем стальную пластину медленно вытягивали горизонтально под оболочкой сбоку.

Армирование, используемое в настоящем исследовании, представляло собой нетканый геотекстиль термоскрепления (Typar-3857), изготовленный из полипропиленовых комплексных волокон.По данным производителя имеет номинальную толщину 2 мм и массу на единицу площади 290 г/м ² . Прочность на растяжение по широкой ширине, полученная методом полосовых испытаний, составляет 20,1 кН/м, а удлинение при максимальной нагрузке составляет 10%.

Программа экспериментальных испытаний

Всего было проведено 34 испытания на заранее подготовленных моделях фундаментов с использованием песка трех различных плотностей и при различной глубине заложения ( a / B ). Была проведена серия нагрузочных испытаний для фундамента как на неармированном, так и на армированном песчаном основании с использованием геотекстиля, который был размещен на фиксированном расстоянии, равном 0.5B ниже кончика фундамента с постоянной длиной, равной 4B, как указано Androwes [15], Abdel-Baki и Raymond [16] и Abu-Farsakh et al. [17]. Во всех программах испытаний обе стороны плит фундамента-оболочки были засыпаны песком.

Увеличение предельной нагрузки на фундамент-оболочку по сравнению с его плоским аналогом признается в настоящем исследовании как коэффициент эффективности оболочки ( η ). Он определяется, как указано в уравнении. (1) как отношение разницы предельных нагрузок фундаментов-оболочек к предельным нагрузкам плоского фундамента.

где η : эффективность оболочки; Q _us : предельная нагрузка на фундамент оболочки; Q _uf : предельная нагрузка на плоское основание.

Чтобы изучить характеристики осадки фундаментов-оболочек по сравнению с обычными плоскими, был введен безразмерный коэффициент осадки ( F _δ ). Коэффициент осадки был рассчитан при предельной нагрузке ( Q _u ), чтобы отразить характеристики осадки фундаментов в процессе загрузки.Расчетный фактор представлен в уравнении. (2). Следует отметить, что более низкое значение коэффициента оседания указывает на лучшие характеристики оседания.

где δ _u : осадка при предельной нагрузке; γ : вес единицы почвы; A _b : площадь фундамента в горизонтальной проекции; Q _u : предельная нагрузка.

Результаты и обсуждение

Кривые расчетной нагрузки фундамента-оболочки с армированием и без него

Данные о расчетной нагрузке обобщены для данных испытаний из-за нехватки места, и некоторые результаты представлены в .Представлены кривые расчета нагрузки для плоского и оболочкового фундамента с армированием и без него при различной плотности песка. Было обнаружено, что кривые оседания нагрузки значительно изменились по мере увеличения плотности грунтового основания. Наличие оболочкового фундамента может улучшить и увеличить предельную нагрузку по сравнению с плоским фундаментом. Можно видеть, что предельная нагрузка увеличивается из-за влияния оболочки и армирования, как показано на соответствующем рисунке, при глубине заделки оболочки ( a / B  = 0.5). Из этого рисунка также видно, что предельная нагрузка увеличивается с увеличением угла сопротивления сдвигу, а также фундаменты-оболочки имеют более высокие предельные нагрузки, чем плоские. Наличие арматуры под фундаментом-оболочкой может значительно улучшить и увеличить предельную несущую способность фундамента-оболочки. Несущая способность фундамента-оболочки над армированным земляным полотном выше, чем у фундамента-оболочки без армирования; это указывает на то, что армирование оказывает значительное влияние на увеличение несущей способности основания с увеличением глубины заделки оболочки.Фундамент-оболочка обеспечивает лучшую закрытость оболочки внутри пространства фундамента, предотвращая вытекание грунта наружу. Кроме того, клин грунта внутри фундамента оболочки постепенно уплотняется на этапах загрузки; таким образом, грунт земляного полотна улучшается, а осадка уменьшается. Это может быть очень важно, особенно когда плотность почвы плохая/низкая.

Сводка кривых расчета нагрузки для плоского и оболочкового фундамента различной плотности с армированием и без него.

Увеличена несущая способность фундамента-ракушки на рыхлом песке по сравнению с плоским фундаментом на том же грунте. С другой стороны, армирование может вызвать дополнительное улучшение с оболочкой, где клин грунта между оболочкой и грунтом над армированием был эффективно заблокирован, и было достигнуто уплотнение земляного полотна. Это связано с армированием, которое контролирует и уменьшает вертикальную деформацию и вызывает постепенное уплотнение. Можно видеть, что был вызван комбинированный эффект, который представлен эффектом оболочки и эффектом подкрепления.Следовательно, как грунт внутри клина-оболочки, так и грунт над армированным слоем стали более жесткими, едиными и эффективно сцепленными. В результате увеличилась несущая способность фундамента и уменьшилась осадка.

Степень улучшения предельной несущей способности системы зависит от соотношения ( a / B ) и плотности грунта или угла сдвига. Эти результаты согласуются с Ханной и Адель-Рахманом [7].

Влияние глубины заделки оболочки и армирования на предельную несущую способность

Для изучения влияния глубины заделки оболочки и армирования на предельную несущую способность фундамента соотношение между углами сопротивления сдвигу и предельной нагрузкой было на графике , при разной глубине заделки оболочки как для основания оболочки с усилением, так и без него.Замечено, что увеличение глубины заделки увеличивает предельную несущую способность фундамента-оболочки по сравнению с плоским фундаментом. Поскольку увеличение глубины заделки приводит к эффективному увеличению глубины фундамента и замкнутой зоны, тем самым увеличивается предельная несущая способность. По мере увеличения угла сдвига грунтового основания увеличивается и несущая способность основания. Существующий армированный слой под носком оболочки снижает давление, возникающее внутри земляного полотна, и увеличивает предельную несущую способность, как показано на соответствующих рисунках, для различных усиленных случаев.Комбинированный эффект такого армирования может существенно снизить скорость деформации в зоне сдвига и ограничить индуцированные деформации растяжения, возникающие при разрушении. Кроме того, этот рисунок еще раз подтверждает, что армирование может заметно улучшить несущую способность грунтового основания из-за полученного комбинированного эффекта (эффект оболочки и армирования).

Зависимость между углом сопротивления сдвигу и предельной нагрузкой для плоского и оболочкового фундамента с армированием и без армирования при различных подъемах оболочки.

Зависимость между предельной нагрузкой ( Q _u ) и углом сдвига грунтового основания ( ϕ ) для фундамента-оболочки с армированием и без него может быть выражена в виде следующей нелинейной зависимости, основанной на регрессионном анализе:

, где C ₁ и C ₂ являются коэффициентами, связанными с соотношением ( a / B ) и наличием армирующего слоя. Значения коэффициентов C ₁ и C ₂ в различных случаях были извлечены из и построены в зависимости от соотношения ( a / B ) для фундамента-оболочки с армирующим слоем и без него, как показано на рис.Было установлено, что увеличение глубины заделки оболочки может увеличить значения коэффициента C ₁ как для основания оболочки с усилением, так и без него. Однако значения коэффициента C ₁ у усиленных корпусов выше, чем у фундамента-оболочки без усиления (а). Это также может подтвердить влияние армирования на увеличение предельной несущей способности основания-оболочки на армированном песке.

Изменение коэффициента C ₁ и C ₂ с рационом a / B для каркасного фундамента с армированием и без него.

С другой стороны, было обнаружено, что резкое снижение коэффициента C ₂ было достигнуто для неармированного фундамента-оболочки, когда коэффициент заделки a / B увеличился с 0,5 до 0,75 (b). Значения коэффициента C ₂ усиленного корпуса выше, чем у неармированного обечайки, но разница между усиленным и неармированным корпусом невелика. Также установлено, что коэффициенты С ₁ и С ₂ зависят от начальной плотности грунтового основания, особенно от угла внутреннего трения.

Это уравнение можно использовать в качестве приблизительного ориентира для определения предельной несущей способности основания оболочки в изучаемых условиях. Можно видеть, что, исходя из приведенного выше уравнения, предельные теоретические значения почти равны предельным лабораторным значениям. Поскольку разница между полученными значениями незначительна, это уравнение справедливо выражало измеренные значения Q _u в лабораторных условиях после коэффициента C ₁ , C ₂ и угла сопротивления сдвигу известны.

Влияние оболочки и армирования на эффективность основания

представляет расчетные коэффициенты эффективности оболочки ( η , которые были получены в настоящем экспериментальном исследовании. В целом можно сделать вывод, что эффективность оболочки увеличивается с увеличением заделки оболочки глубина ( a / B ). Можно видеть, что эффект конфигурации оболочки уменьшается, когда почва становится более плотной. Более того, коэффициент эффективности оболочки значительно снижается, когда почва более плотная.Это мнение сходно с мнением, высказанным Ханной и Адель-Рахманом [18]. Эффективность оболочки заметно возрастает при испытаниях, проведенных на армированном грунтовом основании, по сравнению с основанием оболочки без усиления.

Эффективность оболочки по отношению к коэффициенту подъема оболочки для фундаментов оболочки с армированием и без него при различной относительной плотности.

Факторы эффективности оболочки также уменьшаются с увеличением угла сопротивления сдвигу, как это подтверждено в . На этом рисунке показано изменение эффективности оболочки ( η ) в зависимости от угла сдвига ( ϕ ) при различной глубине заделки оболочки.Замечено резкое снижение эффективности оболочки при увеличении угла сдвига и увеличение значений эффективности оболочки с увеличением глубины заделки оболочки. Было обнаружено, что увеличение плотности грунтового основания значительно снижает коэффициент эффективности оболочки как для армированного, так и для неармированного основания оболочки. Можно сделать вывод, что при более высокой плотности грунтового основания диапазон улучшения невелик по сравнению с рыхлым и средним относительной плотностью. Это происходит из-за повышения степени улучшения рыхлого состояния за счет оболочечного эффекта и лучшего улучшения за счет наличия армированного слоя.

Изменение коэффициента полезного действия оболочки в зависимости от угла сопротивления сдвигу для фундаментов-оболочек с усилением и без усиления при различном коэффициенте подъема.

Влияние конфигурации оболочки и армирования на характеристики осадки

В этой части была предпринята попытка изучить влияние основания оболочки, а также наличие армированного слоя на результирующую осадку при разрушении. Рассчитанный коэффициент осадки ( F _δ ), который был получен в результате настоящего экспериментального исследования при различных изученных параметрах, показан на графике.Как правило, для любого основания коэффициент осадки уменьшается для более плотного песка. Сравнение фундаментов-оболочек и плоских фундаментов для любого заданного состояния песка показывает, что фундаменты-оболочки обладают более низким коэффициентом осадки, что демонстрирует лучшие характеристики осадки для фундаментов-оболочек. Сравнение фундамента-оболочки без армирования и с армированием показывает, что коэффициент осадки заметно снижается для фундамента-оболочки с армированием. Также на коэффициенты осадки влияет глубина заделки оболочки.Увеличение глубины заделки оболочки ( a / B ) очевидно уменьшает осадку грунтовой системы основания оболочки как в армированных, так и в неармированных условиях. Но снижение осадки для армированного основания оболочки выше, чем для неармированных случаев. Установлено, что при малой относительной плотности и глубине заделки ( a / B = 0,75 армированного состояния) улучшение коэффициента осадки достигает 50 % от его исходного значения плоского основания, в то время как это значение составляет 26 %. для фундамента без армирования.С другой стороны, в плотном состоянии эти значения достигают 55 % для армированного основания оболочки при ( a / B  = 0,75) и 31 % для неармированного основания оболочки. Это еще раз подтвердило эффективность армированного слоя в контроле вертикальной осадки основания оболочки из-за полученного комбинированного эффекта.

Зависимость между углом сопротивления сдвигу и коэффициентом осадки для плоского и оболочкового фундамента с армированием и без армирования при различной плотности.

Механизм разрушения несущей способности системы

В следующем анализе приведены некоторые полезные комментарии о разрушении системы грунта-оболочки с одним армированным слоем и без него.показывает экспериментально и теоретически режимы разрушения фундамента оболочки с армированием и без него. Как правило, в случае нормального плоского основания, расположенного в среднем и плотном состоянии, можно увидеть, что общее разрушение при сдвиге представляет собой четко определенную картину, состоящую из непрерывной поверхности разрушения, которая развивается от одного края основания до поверхности земли. . Механизм обрушения грунта нормального плоского основания на армированном слое, расположенном на заданной глубине под основанием, подробно исследовали Яхмамото и Кусуда [19], а также Михаловски и Ши [20].Их исследование доказало, что отказ был индуцирован и образовался непосредственно под арматурой. Армирование может способствовать увеличению несущей способности за счет значительного изменения геометрии схемы обрушения, предотвращая проникновение механизма вглубь грунта. Армирование предотвращает возникновение наиболее неблагоприятных механизмов, ведущих к увеличению предельной нагрузки. Основная роль включения заключается в снижении скорости деформации в зоне сдвига и уменьшении предельного напряжения сдвига, возникающего в зоне сдвига.Армирование обеспечивает эффективное сдерживание и играет полезную роль в предотвращении вертикального растекания грунта. В результате прочность на сдвиг грунтового основания заметно увеличивается, а картина разрушения изменяется, как указано Михаловски и Ши [20].

Модифицированная схема разрушения для фундамента оболочки без и с усиленным одинарным армирующим слоем, a / B  = 0,50.

Применяя эту терминологию к испытанному основанию-оболочке на армированном песке, можно сделать вывод, что наличие такого армированного слоя под основанием-оболочкой вызывает постепенное уплотнение ограниченного грунтового основания и действует как улучшенная зона.Зона между оболочкой и арматурой может постепенно уплотняться на стадиях нагружения и ведет себя как встроенный блок или единое целое (как указано в виде уплотненного треугольника или клина, как показано на рисунке a с воображаемой шириной основания B ⁻ в соответствии с передачей нагрузки механизм). В результате разрушение грунта при сдвиге происходит ниже армированного элемента из-за большей деформации армированного слоя при разрушении. Основание оболочки и грунт внутри оболочки, расположенный над арматурой, могут препятствовать эффекту глубокого основания.Это подтверждает, что основание оболочки и ограниченный грунт над арматурой ведут себя как встроенный фундамент или жесткий блок, а разрушение грунта распространяется непосредственно под арматурой, что подтверждается экспериментальными результатами, показанными на рисунках b и c. Этот рисунок продемонстрировал, что плоскости разрушения при сдвиге начинаются и рассеиваются ниже армированного слоя.

Необходимо отметить, что не только форма фундамента и плотность грунта, но и другие определяющие факторы, упомянутые выше, влияют на модификацию картины индуцированного разрушения.Например, увеличение глубины заделки может значительно увеличить эффективную нагрузку на арматуру, в результате чего увеличивается несущая способность и изменяется механизм разрушения. Кроме того, воображаемая ширина основания оболочки на поверхности армированного слоя может играть важную роль в модификации плоскости разрушения ( B ⁻ ). Увеличение ширины оболочки увеличило мнимую ширину, следовательно, увеличилась несущая способность. Поверхности разрушения или плоскости сдвига имели место в нижней части армированного слоя (с).На этом рисунке показан механизм передачи нагрузки и концентрация напряжения, которая в основном находится под арматурой.

Анализ методом конечных элементов подтверждает и показывает изменение схемы разрушения испытанной опоры-оболочки.

С другой стороны, для основания оболочки с усилением и без него поверхность разрыва модифицируется, как показано на рисунках a, b и c, и нарушение несущей способности происходит в подошве оболочки. Клин поверхности разрушения фундамента-оболочки глубже, чем у плоского фундамента из-за встроенного эффекта.Можно сделать вывод, что использование фундамента-оболочки можно считать хорошим методом увеличения эффективной глубины фундамента, что ясно видно из рисунков сопряжения. Таким же образом армированный слой под носком подошвы оболочки также может заметно увеличить эффективную глубину фундамента, а поверхность разрушения возникает непосредственно под армированным слоем. Отмечено, что клин поверхности разрыва для оболочкового фундамента с усилением глубже, чем для других систем.Это связано с тем, что полученный клин грунта внутри оболочки и над армированием больше, чем в основании оболочки без армирования. Это также указывает на то, что армированный фундамент-оболочка имеет более высокую несущую способность, чем другие системы. В то время как при низкой относительной плотности армированное основание оболочки может значительно уменьшить вызванное продавливанием разрушение в виде упругой осадки по сравнению с большой осадкой, вызванной в случае плоского основания.

Численное моделирование

В следующей части представлена ​​проверка численного анализа по результатам испытаний модели.Результаты, полученные в результате модельных испытаний, были проверены путем проведения численных исследований с использованием метода конечных элементов. Упругопластический конечно-элементный анализ плоской деформации был выполнен с использованием коммерческой программы PLAXIS [21]. Этот анализ направлен на выявление характера разрушения и поведения напряжения системы армированной оболочки. Он также считается хорошим методом для проверки параметров, которые невозможно измерить в лаборатории, например, масштабного эффекта при использовании крупномасштабного фундамента-оболочки.

Почва в этом анализе была смоделирована по критериям разрушения Мора-Кулона. Что является простым и довольно совместимым и согласуется с результатами экспериментальных испытаний по сравнению с другими моделями. Для этого анализа использовались условия простой деформации и треугольные элементы с 6 узлами. Модуль упругости грунта при различной плотности песка был получен из трехосных испытаний.

Элемент основания оболочки, использованный в этом исследовании, представляет собой балочный элемент, который считается очень жестким и шероховатым (прочность поверхности раздела R _между была принята равной 0.67, интерфейсы из песчаной стали). Свойства материала балки: упругая нормальная жесткость EA и жесткость на изгиб EI . Принимая во внимание, что E : модуль упругости используемого материала балки, A : площадь поперечного сечения и I : момент инерции модели основания-оболочки. Армированный слой принятой модели был смоделирован как геотекстильный элемент, который определяется осевой горизонтальной жесткостью EA (кН/м) для геотекстильного материала.Элемент виртуального интерфейса с элементом Geotextile был смоделирован перед созданием сетки. В программе моделируются положительные и отрицательные элементы интерфейса с виртуальной толщиной.

Во всех расчетах, описанных в этом исследовании, рассматривается метод управления силами, при котором сосредоточены точечные силы, силы, действующие на геометрическую точку в центре фундаментов-оболочек. Точечные силы на самом деле представляют собой линейные нагрузки, направленные вне плоскости. Входные значения точечных сил задаются в единицах силы на единицу длины (например, кН/м).Значение приложенной точки (система нагрузки А) принимается в соответствии с полученным значением при испытании модели, деленным на ширину основания в плоскости.

Свойства принятого песка, которые были смоделированы и определены в программе: ° и угол дилатансии = 11°). Фундамент-оболочка моделируется как элемент упругой балки и определяется при коэффициенте заделки ( a / B  = 0.75). Основными свойствами основания являются (осевая жесткость, EA = 20,1 кН/м и жесткость на изгиб, EI  = 151 200 кН/м ² /м).

Проверка конечно-элементного анализа

Сравнение реакции на смещение нагрузки было рассчитано с использованием конечно-элементного анализа и результатов, полученных в результате соответствующих модельных испытаний для фундамента-оболочки с усилением и плоского фундамента, как показано на рис. Расчеты методом конечных элементов умеренно точны для расчетных значений предельных нагрузок.Результаты конечных элементов близки к результатам лабораторных тестовых моделей и согласуются с теми же тенденциями.

Кривые установления нагрузки для испытаний модели и численные результаты в плотном состоянии, ϕ  = 41°.

Результаты конечно-элементного анализа подтверждают экспериментальное значение. Однако есть небольшая разница между результатами анализа методом конечных элементов и результатами, полученными в результате модельного теста. Эта разница обусловлена ​​простыми условиями деформации и эффектом масштаба в дополнение к условиям окружающей среды в лаборатории.

Численные результаты

Результаты анализа методом конечных элементов и его выходные данные показаны в a–g для различных случаев фундамента: плоского, безармированного и с оболочкой. Общий вектор смещения, полученный в результате анализа, показан на (a–c) при соответствующей предельной несущей способности основания. Можно видеть, что оболочка и армирование могут значительно изменить направление деформации по сравнению с плоскими случаями (а), тогда как деформация и движение частиц грунта для плоского основания происходят в основном под основанием, и наблюдается тривиальная восходящая деформация/вспучивание вдоль сторона плоского фундамента, как ясно показано, и наличие оболочки приводит к тому, что почва значительно вздымается вдоль каждой стороны оболочки (b).Кроме того, армирование может ограничивать и уменьшать деформацию грунта, как показано на c. Как правило, сравнение плоского фундамента и фундамента-оболочки показывает, что поверхность разрыва для фундамента-оболочки глубже, чем у плоского ленточного типа. Это также подтверждает характер отказов системы, как показано в работе Abd-Al-Rhman [6], и согласуется с ней.

Отклики нормального и оболочечного фундамента с армированием и без него ( a / B  = 0,75 и ϕ  = 41°).

Кроме того, при разрушении происходит прогрессирующее уплотнение. Следовательно, грунтовый клин внутри оболочки, расположенный непосредственно над армируемым элементом, ведет себя как единое целое и оседает одновременно, как это рассматривается в п. Это показывает, что векторы смещения распределяются непосредственно под армированием и распространяются на глубину, равную 0,5B, что подтверждает появление заложенного блока.

С другой стороны, деформации сдвига, связанные с разрушением, показаны на (d–f) для различных типов фундамента.Распределение экстремальных деформаций сдвига представлено в заштрихованной области, где красная заливка относится к максимальным деформациям. Замечено, что для плоского основания максимальные деформации или зоны сильного сдвига находятся непосредственно под основанием на глубине, равной В, и отчетливо уменьшаются как на меньшей глубине, так и по горизонтали на соседних сторонах основания (г). В то время как для испытанного основания-оболочки без армирования максимальные деформации (зоны высокого сдвига) возникают на краю основания-оболочки и уменьшаются на меньшей глубине грунта.Он также продлевается на расстояние, равное 2B, как показано в e. Это еще раз подтверждает, что оболочка может значительно сделать поверхность разрушения глубже, чем это плоское основание, тогда как наличие арматуры под основанием оболочки изменяет результирующие экстремальные деформации. Максимальные деформации сдвига обнаруживаются только в носке оболочки и распространяются на расстояние, равное 0,5B, вдоль сторон оболочки, как четко показано красным штрихом f. Это относится к эффективности оболочки и армирования в изменении распределения деформации.Это также оправдывает влияние усиления на изменение плоскости отказа. Замечено, что разрушение грунта при сдвиге происходит под арматурой непосредственно под блоком фундамента оболочки, который действует как закладной фундамент. Этот фундаментный блок одновременно оседает и передает напряжение под арматуру, как показано на рис. f. Это показало, что максимальные деформации сдвига возникают ниже блока армированного грунта. Таким образом, g подтвердил и обосновал возникновение разрушения грунта при сдвиге в нижней части армированного элемента.На этом рисунке видно, что точки пластичности и отсечки напряжения находятся в основном в ограниченной зоне и распространяются на глубину ниже арматуры. Это подтверждает и подтверждает, что разрушение грунта при сдвиге изменяется и становится отличным от основания оболочки без армирования. Это также подтверждает результаты, полученные и ожидаемые ранее, представленные в .

Для изучения влияния фундамента-оболочки и наличия арматуры значения контактного давления под фундаментом-оболочкой с армированием и без него были численно извлечены из выходных данных программы при различной плотности грунтового основания и глубине заложения ( a / В ).Эти значения были определены на глубине, равной расстоянию ( a /2) ниже осевой линии оболочки и в ограниченной области по бокам оболочки.

Как правило, можно заметить, что контактное давление при разрушении увеличивается с увеличением глубины заделки оболочки, как показано на рис. Увеличение глубины заделки оболочки обеспечило большее удержание более плотного состояния песка, поскольку угол сопротивления сдвигу увеличивается, а контактное давление при разрушении увеличивается. Сравнение фундамента-оболочки с армированием и без армирования показывает, что армирование обладало более тесным давлением, как показано на соответствующем рисунке, в то время как значения контактного давления плоского основания на той же глубине ниже подошвы были меньше, чем у корпусов-оболочек. .

Изменение контактного давления с отношением a / B для фундамента-оболочки с усилением и без усиления ниже центра оболочки на глубине a /2, полученное в результате численного анализа.

Масштабный эффект

Как и во всех мелкомасштабных модельных испытаниях, особенно на песке, необходимо учитывать масштабные эффекты. Есть несколько важных факторов, которые делают недействительным использование мелкомасштабных моделей, которые были построены на песке и протестированы при 1 г.Работа, описанная в этом исследовании, была выполнена на мелкомасштабных физических моделях весом 1 г. Для таких мелкомасштабных моделей важными факторами, которые необходимо учитывать, являются размер частиц грунта, методы строительства, граничные условия, особенности сопряжения грунт-армирование, жесткость армирования и дилатансия при низком напряжении. Kusakabe [22] обобщил данные испытаний и указал, что влияние размера частиц на несущую способность основания становится менее заметным при соотношении ( D ₅₀ / B ), которое меньше 1/100.Следовательно, влияние размера частиц в этом исследовании должно быть меньше, так как соотношение D ₅₀ / B , используемое в модели, равно 0,0092. Согласно Брансби и Смиту [23], при гладких боковых стенках и относительно широком резервуаре боковое трение и граничные условия не оказывают существенного влияния на результаты модели в уменьшенном масштабе. Следовательно, внутренние стенки контейнера гладко отполированы, чтобы максимально уменьшить трение с песком. Кроме того, для пренебрежения влиянием граничных условий длина резервуара была принята равной 6-кратной ширине основания, а толщина слоя грунта — 7-кратной ширине основания [24, 25].Кроме того, для придания надлежащей жесткости модельному баку и предотвращения бокового смещения стенок контейнера его боковые стороны и верх были усилены вставными стальными уголками. Методы конструирования, использованные для построения макета модели в лаборатории, были аналогичны полевым требованиям.

Эффект масштаба и валидация использования такого армирования с мелкомасштабной моделью фундамента оболочки были обеспечены и сопоставлены с результатами лабораторной модели фундамента, представленными ранее.

Эта часть исследования направлена ​​на изучение масштабного эффекта принятого оболочечного фундамента на армированные грунты с использованием анализа конечных элементов, как указано DeMerchant et al.[26] и Чен и Абу-Фарсах [27]. Модель конечных элементов была сначала проверена результатами лабораторных испытаний модели фундамента, как представлено в , а затем была использована для численного исследования реакции нагрузки на осадку фундаментов различных больших размеров и глубины заделки ( a / B ) на армированных грунтовые основания. В этом исследовании принятая ширина основания оболочки составляет 2 м, а коэффициент заделки варьируется и принимается, как указано в этом исследовании. Результаты крупномасштабных модельных оболочек оснований сравнивались с модельными испытаниями в безразмерном виде.Было получено улучшение предельной несущей способности фундамента-оболочки как для малого, так и для большого фундамента по сравнению с плоским фундаментом. Соотношения нагрузки для основания оболочки на армированном песке были определены при различной глубине заделки ( a / B ). Соотношение нагрузок можно получить из следующего выражения ( Lr  =  Q _ultR / Q _ultF ), где Qi _ultR  – предельная несущая способность   на армированном песке. ultF — это максимальная несущая способность плоского фундамента без усиления.показывает изменение коэффициента нагрузки в зависимости от коэффициента заглубления как для модельного, так и для аналитического крупномасштабного основания оболочки в плотном состоянии. Было замечено, что численные результаты натурных оболочек на армированном песке согласуются с результатами модельных лабораторных испытаний и имеют ту же тенденцию. Но есть небольшое расхождение в результатах около 7%. Как видно на этом рисунке, значения численного анализа (полномасштабные) близки к значениям лабораторных тестовых моделей, что подтверждает результаты, полученные в обоих исследованиях.Конечно, небольшие различия между экспериментальными (маленькая модель) и числовыми значениями (полномасштабные) связаны с ошибками и условиями окружающей среды в лаборатории. В дополнение к изменению уровня напряжения, которое применялось к армированному элементу как в модельном испытании, так и в программе, можно сделать вывод, что текущие результаты модельных испытаний могут подтвердить полномасштабный фундамент, представленный DeMerchant et al. [26] и Чен и Абу-Фарсах [27].

Сравнение повышения несущей способности основания-оболочки на армированном земляном полотне для модельных испытаний и теоретического анализа основания-оболочки большого размера.

Выводы

В настоящей статье геотехнические характеристики фундамента-оболочки с однослойным армированием и без него были экспериментально исследованы и сравнены с плоским основанием. Следующие основные выводы представлены, насколько это возможно, в количественной форме. Несмотря на то, что приведенные таким образом значения относятся к конкретным данным, использованным в анализе, их можно рассматривать как показатель общей тенденции этих результатов.

• 1.

  Грунтовый клин между оболочкой и грунтом над арматурой эффективно блокируется, достигается уплотнение земляного полотна, в результате увеличивается несущая способность основания и уменьшается осадка.

• 2.

  Было обнаружено, что несущая способность основания-оболочки на армированном плотном земляном полотне увеличивается примерно в 2,5 раза по сравнению с плоским основанием при увеличении отношения глубины заделки a / B с 0,40 до 0,50, и увеличилась в 2,9 раза при увеличении коэффициента глубины заделки с 0,5 до 0,75.

• 3.

  Достигнуто улучшение несущей способности фундамента-оболочки на армированном рыхлом земляном полотне до 2.80-кратное плоское основание при коэффициенте глубины анкеровки 0,75.

• 4.

  Увеличение угла сопротивления сдвигу земляного полотна с 31° до 41° для армированного оболочкового основания снижает коэффициент осадки плоского типа на 200–230 % по сравнению с плоским основанием по а / В  = 0,75.

• 5.

  Коэффициент осадки фундамента-оболочки на армированном рыхлом земляном полотне был снижен на 200% по сравнению с плоским фундаментом при соотношении глубин заложения a / B  = 0.75 и уменьшен на 230% для плотного состояния.

• 6.

  Эффективность оболочки резко снижается при уменьшении угла сдвига, а значения эффективности оболочки увеличиваются с увеличением глубины заделки оболочки.

• 7.

  Эффективность оболочки заметно возрастает при испытаниях, проведенных с опорой-оболочкой на армированном грунтовом основании, по сравнению с опорой-оболочкой без усиления.

• 8.

  Наличие армированного слоя под носком обечайки существенно изменяет нарушение несущей способности.Клин поверхности разрыва для оболочкового фундамента с армирующим слоем глубже, чем у плоского и оболочкового без армирования.

• 9.

  Анализ методом конечных элементов был подтвержден результатами модельных испытаний и идентифицировал схемы разрушения для основания оболочки с усилением и без него.

• 10.

  Рекомендуется для будущей работы, чтобы обеспечить результаты по крупномасштабному размеру фундамента в полевых условиях, чтобы сделать общие и всеобъемлющие выводы на основе этой рукописи.

Конфликт интересов

Автор заявляет об отсутствии конфликта интересов.

Соблюдение этических требований

Эта статья не содержит исследований с участием людей или животных.

Сноски

Экспертная оценка под ответственностью Каирского университета.

Литература

2.Фарид А., Давуд Р.Х. Цилиндрические оболочки на упругом основании. Всемирный конгресс, оболочки и пространственные конструкции. Мадрид, Испания; 1979, 1(3). п. 33–46.

6. Абдель-Рахман М. Геотехнические характеристики фундаментов-оболочек. Кандидатская диссертация. Департамент гражданского строительства, Университет Конкордия, Монреаль, Канада; 1996.

14. Йоскими Ю., Тохано И. Статистическая значимость относительной плотности. Оценка относительной плотности и ее роль в геотехнических проектах с использованием несвязных грунтов: ASTM STP523-EB.7744-1, Лос-Анджелес; 25–30 июня 1972 г.п. 74–84.

15. Андровес КЗ. Изменение поведения почвы включениями. Конференция по землеустройству, Париж; 1978. с. 234–45.

16. Абдель-Баки С., Раймонд Г.П. Улучшение несущей способности основания за счет однослойного армирования, В: Материалы конференции по геосинтетике в Ванкувере; 1994. с. 356–67.

21. Брингкгрев Р.Б., Вермеер П.А. Код конечных элементов Plaxis для анализа почвы и горных пород.Версия 7 Plaxis B.V., Нидерланды; 1998.

24. Абдель-Баки С., Рэймонд Г.П. Армирование грунта для мелкозаглубленного фундамента. В: Материалы 2-й инженерно-геологической конференции, Каир; 1993.п. 488–99.

Как вязать арматуру фундамента

Применение арматуры в процессе вязки фундамента позволяет значительно улучшить его мощностные и прочностные характеристики. Существует несколько способов вязки арматуры, об их особенностях и как правильно вязать арматуру для фундамента мы рассмотрим далее.

Содержание:

Арматура для фундамента дома: особенности выбора и расчета

Прежде чем приступить к непосредственной вязке арматуры для фундамента, необходимо предварительно выбрать материалы для выполнения этого процесса.Именно от диаметра арматуры для фундамента напрямую зависит его прочность и жесткость каркаса.

Перед покупкой арматуры следует определить ее относительную прочность. Соотношение площади каркаса и фундамента 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

Расчет армирования фундамента:

1. Например, планируется армировать фундамент, ширина которого 25 см, а высота 80 см.Для расчета площади армированного сечения достаточно 25 см х 80 см = 2000 квадратных сантиметров.

2. Полученное число нужно умножить на 0,001 и получится минимальный диаметр сечения арматуры в фундаменте 2000 х 0,001 = 2 см.

3. Используйте 30 см арматуры на пучок. Каждое соединение состоит из четырех пучков. Поэтому для определения количества арматуры следует рассчитать количество связок и умножить это значение на 30 см.

Применение вязки в процессе изготовления армированного каркаса для фундамента в первую очередь связано с тем, что такое соединение более надежно, чем сварка. Швы, образующиеся при сварке арматуры, имеют свойство постепенно разрушаться, а значит, такой фундамент ненадежен, и через несколько десятков лет придет в негодность.

Технологический процесс вязки арматуры основан на соединении стержней арматуры таким образом, что они перекрещиваются между собой, стягиваются и скручиваются с помощью плоскогубцев.

Возможен вариант использования специального пистолета, что значительно упрощает процесс завязывания. При выборе диаметра арматурных стержней следует исходить из следующих параметров:

• количество этажей в здании;
• массивность конструкции;
• тип фундамента: мелкозаглубленный или глубокозаглубленный;
• качество бетона и др.

Для изготовления арматуры на заводе используется специальное оборудование, благодаря которому конечный продукт отличается высоким качеством и длительным сроком службы..

По конструктивным особенностям поверхность арматуры бывает двух видов:

Для изготовления перфорированных арматурных стержней используется специальная форма, благодаря которой на их поверхности образуется гофрированное сечение в виде двух ребер, эти стержни отличаются наличием круглого сечения. Такая фурнитура более прочная и устойчивая к механическим повреждениям. Кроме того, арматура с рифленой поверхностью отличается более высоким сцеплением с бетоном, в процессе армирования фундамента.Для изготовления таких стержней используются различные виды стали, самые популярные варианты из которых 35 ГС и 25 ГС. В зависимости от класса армирования изменяются прочностные характеристики материала.

По отношению к толщине арматура также делится на классы, но диаметр этого материала в среднем составляет от 8-25 мм. Максимальная длина одного удилища – 120 см.

В процессе выбора арматуры для возведения фундамента следует отдавать предпочтение материалам, отличающимся:

• наличие коррозионной стойкости;
• отличные характеристики адгезии;
• наличие пластика;
• высокий уровень силовой усталости.

Арматура для ленточного фундамента выбирается из класса А 2. Возможны несколько вариантов маркировки данной арматуры:

• А 300;
• А 400;
• А 800;
• А 1000.

Поверхность этих стержней похожа на косичку, гофрированная. Эти особенности позволяют улучшить его сцепление с бетоном. Для обеспечения вертикального удержания арматуры рекомендуется использовать горячекатаную арматуру.Отличается гладкой поверхностью.

Оптимальный диаметр арматурных стержней для стандартных одно- и двухэтажных зданий составляет около 1-1,5 см. Диаметр вспомогательной арматуры должен быть не менее 0,5-1 см.

Обратите внимание, что в качестве основной части каркаса используется только рифленая арматура, а вспомогательная должна быть из гладкой арматуры.

Армирование фундамента: основные виды и их особенности

Композитная арматура фундамента представляет собой неметаллический материал, используемый в процессе армирования фундамента.Среди недостатков этого материала отмечают:

• снижает качество упругости, по сравнению со сталью, в четыре раза, поэтому данная арматура более устойчива к изгибу, а, следовательно, имеет меньшую возможность разрыва;
• температурный диапазон использования не более 500 градусов, если температура нагрева выше, то арматура теряет свои технические характеристики;
• не поддается сварке, хотя некоторые производители монтируют стальные наконечники на концах арматуры, что позволяет сваривать ее вместе.

Несмотря на это композитная арматура имеет большое количество преимуществ, среди которых следует выделить:

• высокая прочность на растяжение;
• легкость, чем сталь в 8 раз;
• дешевизна материала – еще одно его преимущество, так как стоимость композитной арматуры намного ниже, чем у металлической;
• удобство и простота транспортировки, эта арматура достаточно легкая, поэтому проблем с ее доставкой на строительную площадку не возникает;
• , так как при изготовлении композитной арматуры не используется металл, она устойчива к коррозии;
• кроме того, арматура на основе композитов не способна проводить электричество и имеет низкую теплопроводность;
• имеет длительный срок службы;
• прост в установке.

Пластиковая арматура для фундамента – достаточно хороший вариант для устройства фундамента под небольшое здание. Кроме того, использование данного типа фурнитуры значительно сэкономит как денежные, так и временные ресурсы.

Композитная арматура, в свою очередь, делится на две категории:

• арматура стеклопластиковая для фундамента;
Базальтовая арматура
• .

Схема армирования фундамента: армирование ленточного фундамента

Перед началом работы следует определиться с видом арматуры, используемой для вязки каркаса.Кроме того, под ленточный фундамент должен быть уже вырытый и подготовленный котлован. Опалубка также устанавливается перед обвязкой.

После подготовительных работ следует процесс установки вертикальных стержней, которые отличаются гладкой поверхностью. Диаметр таких стержней составляет около одного сантиметра. Интервал между ними 50-80 см. На этих стержнях вяжут два горизонтально расположенных пояса. Они создают основную часть каркаса и являются основным армирующим элементом..

Основное назначение этой конструкции – выдерживать общую нагрузку от здания, предотвращать растрескивание или деформацию бетона. В процессе монтажа ленточного фундамента необходимо обустроить ровно два горизонтальных пояса, однако в зависимости от нагрузки от здания их размеры и толщина подбираются индивидуально. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать два стержня в нижней части и два в верхней для формирования пояса.

При более широком фундаменте необходимо использовать три стержня, один из которых располагается между двумя другими. Использование четырех стержней – достаточно редкий вариант, так как для формирования более жесткого и прочного каркаса достаточно выбрать арматуру большего диаметра, чем увеличивать количество стержней.

Определение высоты вертикальных стержней следует проводить исходя из непосредственной высоты самого фундамента. Соединение вертикальных стержней с горизонтальными производится таким образом, чтобы вертикальные стержни не выступали более чем на 10 см.Уделите особое внимание угловым частям. Так как они наиболее подвержены нагрузкам и сжатию. Если неправильно армировать угловые секции, то система потеряет прочность.

Поэтому стержни никогда не укладываются друг к другу под углом 90 градусов. Они изогнуты и объединены в поперечные ленты. Каждый из стержней укладывается с нахлестом в 25 см. Таким образом, каркас будет иметь высокую прочность и не прогнется под тяжестью бетона.

Для дополнительного армирования углов используется армирующая сетка, сечение ячеек которой 200х200 мм.Их установка осуществляется вверху и внизу фундамента, а соединение с вертикальными секциями осуществляется через каждые 50 см.

Установку арматурного каркаса следует производить на заранее подготовленную бетонную подушку, то есть дно котлована заливается бетоном на 6-8 см. Подушка помогает предотвратить контакт арматуры с землей, а значит, металл не будет подвергаться коррозии.

Как вязать арматуру на фундамент вручную

В процессе вязки арматуры часто используется специальный инструмент, однако при его отсутствии этот процесс может осуществляться вручную.Для выполнения самостоятельной вязки арматуры вам понадобится проволока, диаметром около одного миллиметра, плоскогубцы или специальный крючок. Именно последнее приспособление поможет закрутить проволоку вокруг самой арматуры.

Возможна замена провода пластиковыми хомутами, однако в этом случае запрещается ходить по поверхности армированного каркаса при его заливке.

Инструкция по вязке арматуры металлической проволокой:

1. Отрежьте проволоку размером 30 см. Сложите его пополам.

2. Сначала намотайте проволоку по диагонали, наденьте на крючок.

3. Вставьте свободный конец проволоки в крючок.

4. Сначала поверните его по часовой стрелке, пока соединение не будет надежно зафиксировано. Не нужно пережимать провод, чтобы он случайно не оборвался.

Если вы планируете собирать каркас из арматуры для столбчатого типа фундамента, то возможно использование исключительно гладкого типа арматуры. Обратите внимание, что вязать такую ​​арматуру намного сложнее, так как проволока постоянно соскальзывает.Для этих целей используется специальное оборудование – вязальный пистолет.

Для выполнения вязки арматуры в плитном фундаменте необходим силовой каркас. Для этих целей необходимо использовать стальную арматуру, диаметр которой 1,6 см. Именно она позволит армировать плитку как в верхней, так и в нижней части.

На нижней части плиты также рекомендуется использовать пластиковые компенсаторы, они помогут равномерно распределить всю нагрузку.Обратите внимание, что стержни должны выступать из каркаса в виде припусков, соединяющих стену и плиту между собой.

Как вязать арматуру на фундамент: способы и технология

Чтобы сделать крючок, которым вяжется арматура, достаточно использовать обычный ненужный электрод от сварки или гвоздь. Любой из этих материалов должен быть согнут в форме крючка. Надежнее – гвоздь, для его сгибания понадобится отвертка.

Для вязания арматуры вам потребуется расположить проволоку в перпендикулярном положении в два ряда.Зажмите его специальным приспособлением и начинайте вязать крючком или спицами с вязальным механизмом в виде пистолета.

Есть два варианта вязального пистолета:

Принцип их работы заключается в равномерном наматывании проволоки на арматуру. Однако стоимость этого пистолета слишком высока, поэтому они не применимы для одноразового использования.

Применение вязки, а не сварки арматуры, в первую очередь связано с тем, что при сварке изменяется качество стали и она становится более хрупкой.Ухудшаются прочностные характеристики конструкции. Для выполнения вязки арматуры необходимо иметь:

• – этот элемент является самым важным в данном процессе, так как от качества провода напрямую зависит прочность соединения; для вязания рекомендуется использовать отожженную проволоку круглого сечения и диаметром около 1 мм;
• дополнительно понадобится крюк и пластиковые хомуты, учтите, что если используются пластиковые хомуты, то такой фундамент не допускается оставлять на зиму, так как пластик под воздействием мороза трескается;
Между поверхностью опалубки и арматурой необходимо проложить пластиковые бобышки
• , основная функция этого элемента – создание защитного слоя, который не позволит металлу соприкасаться с грунтом.
