как вырезать отверстие под дымоход в профлисте, как сделать печную трубу в кровле

Содержание:

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.


Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.


Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится.
    Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой - понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода - как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место.

Решающим фактором при этом является месторасположение печного агрегата.


По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня.
    Труба должна находиться в холодной зоне в течение всего времени.

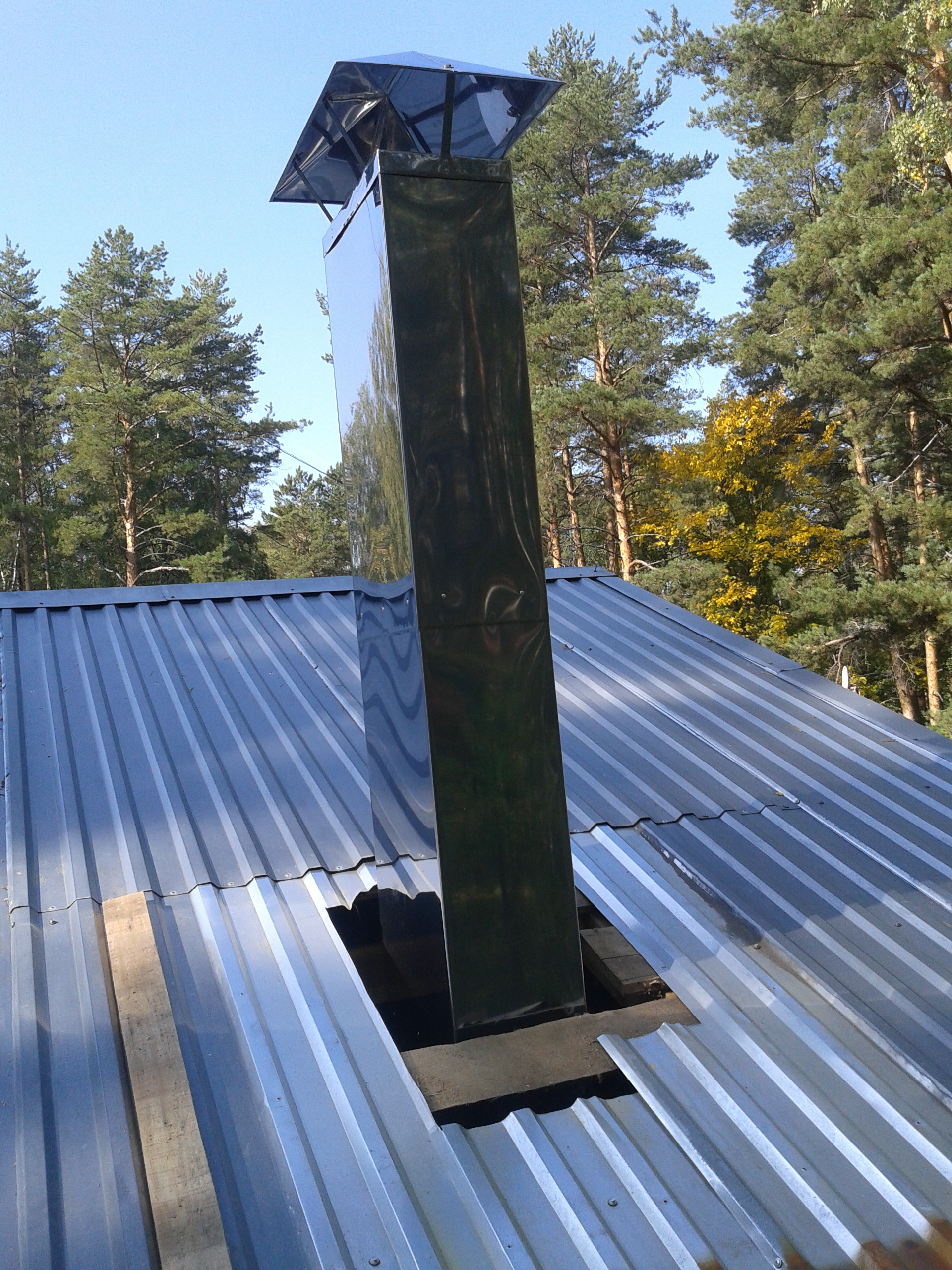

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами.
    Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.


Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

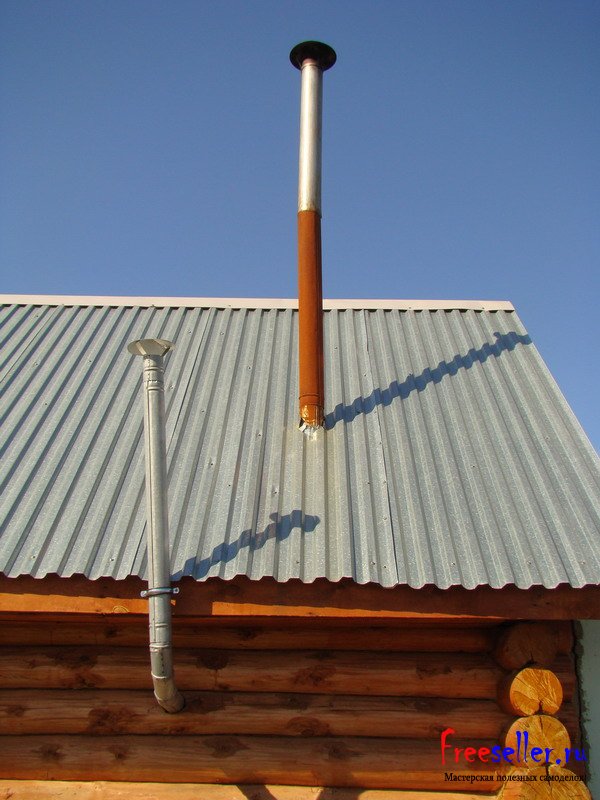

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

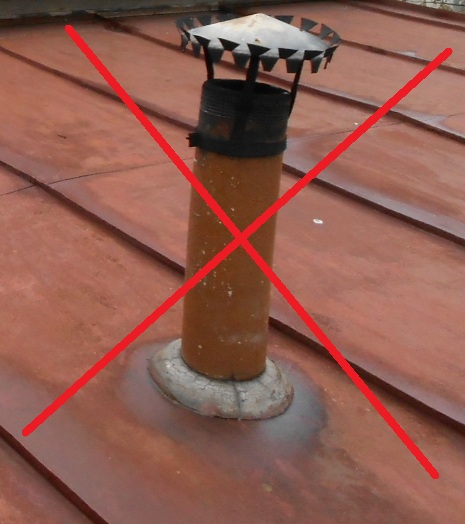

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.



Как прорезать отверстие в крыше под трубу

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

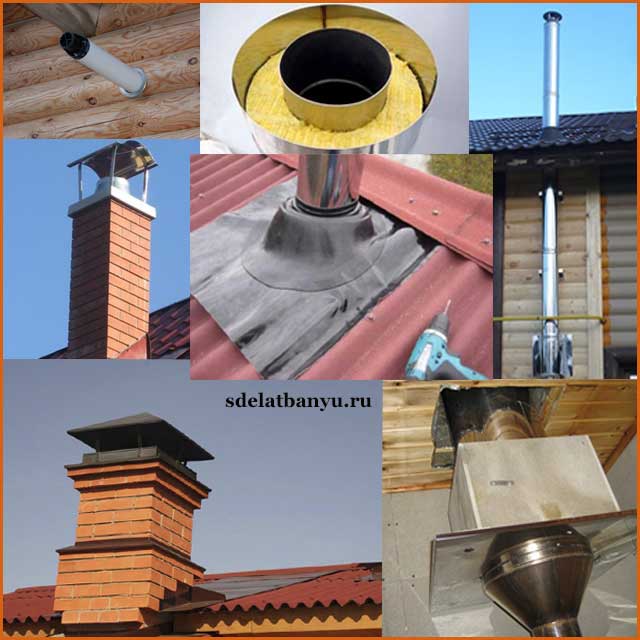

Разновидности

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

  • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
  • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

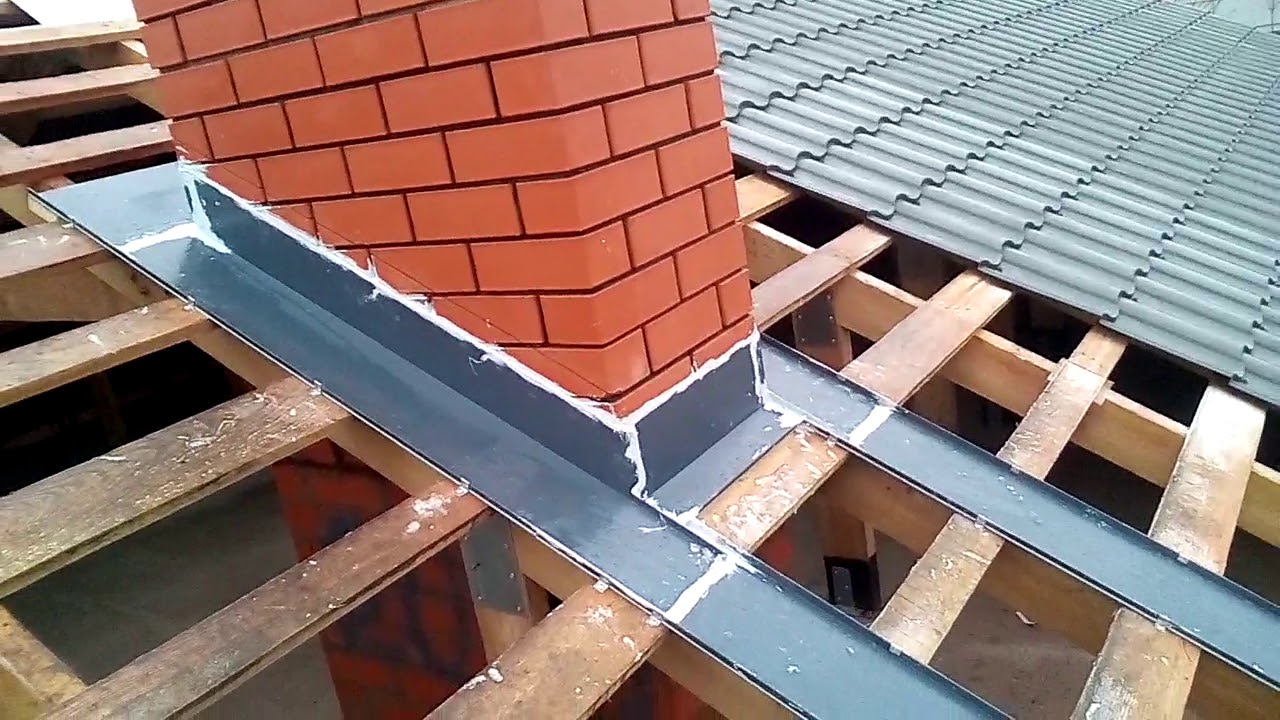

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

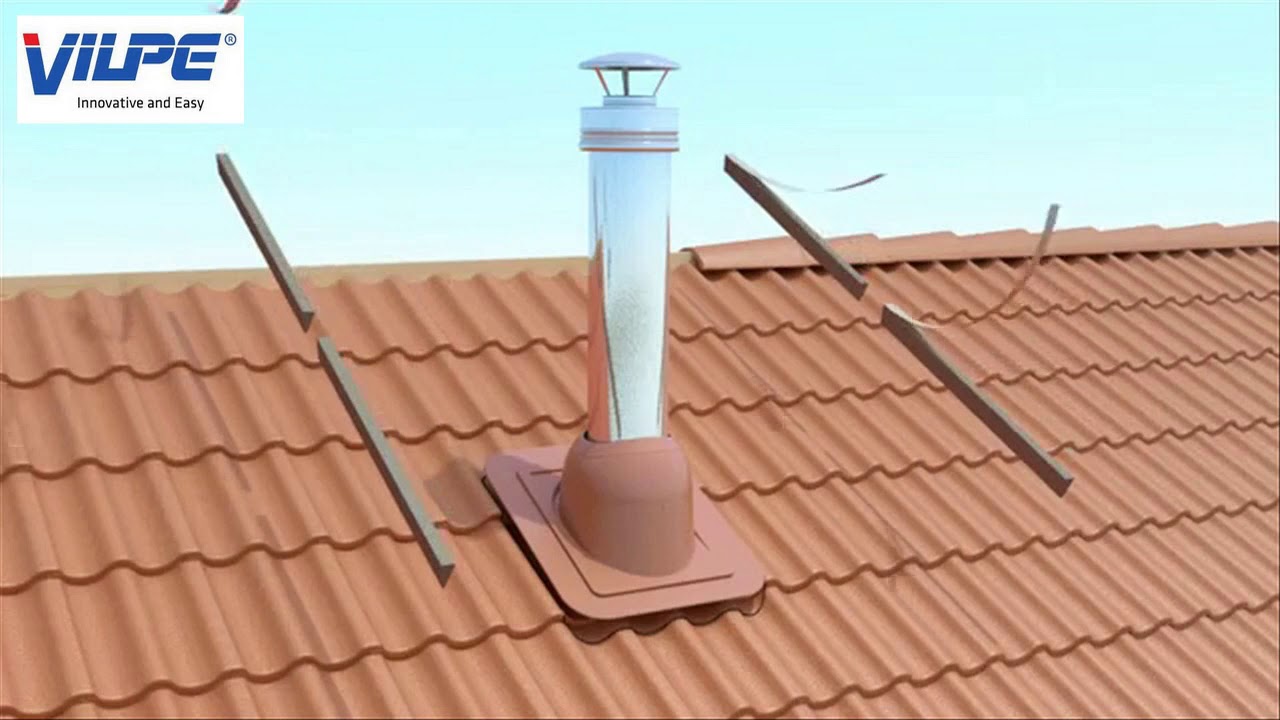

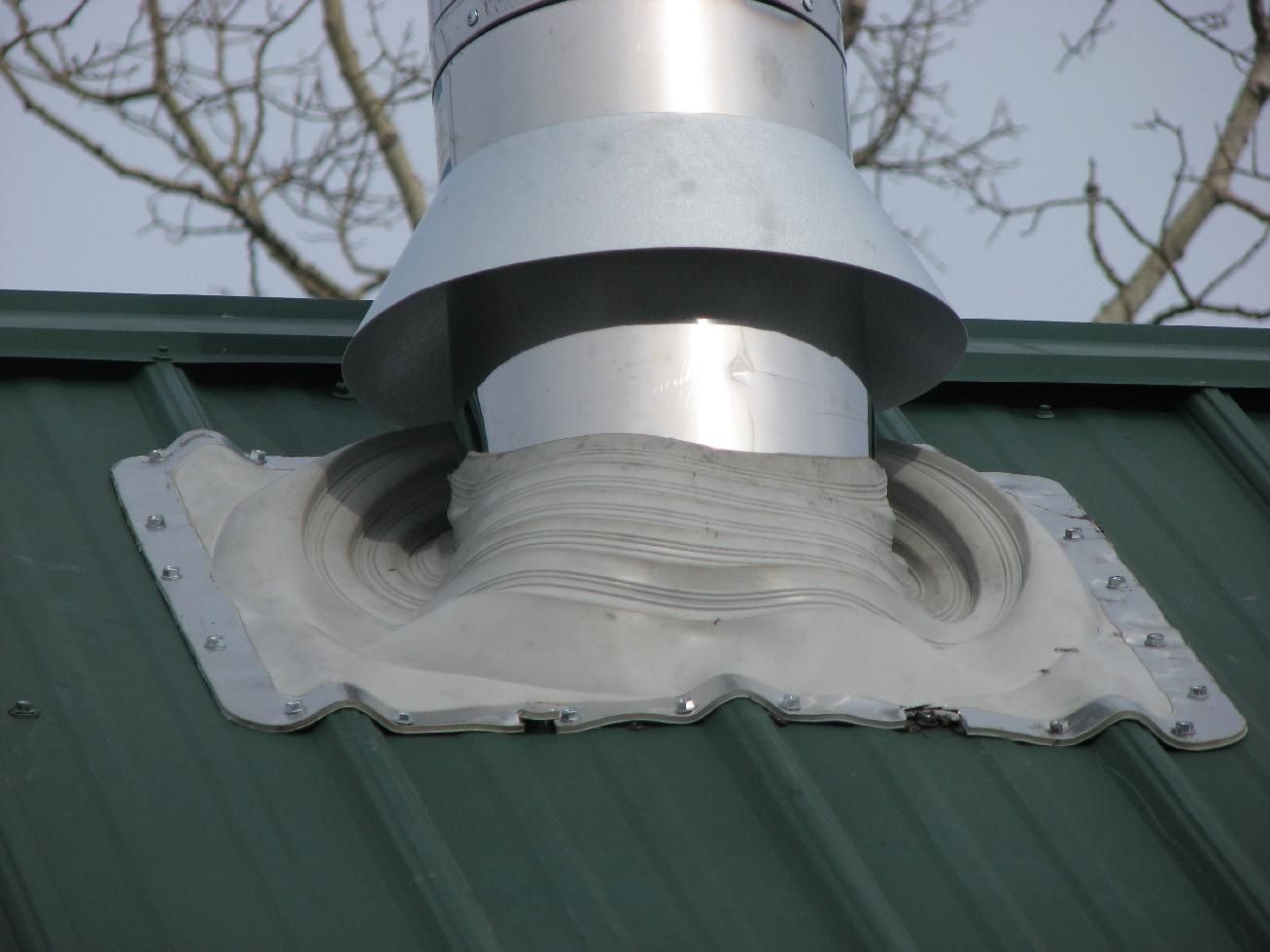

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

  1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
  3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Видео-инструкция

Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.


depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

  • При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
  • При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
  • Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

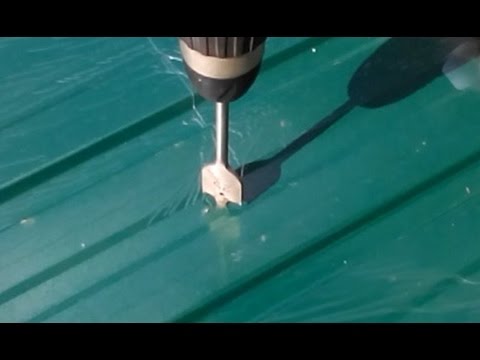

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

  • Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
  • Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

  • Квадратный или прямоугольный выход.
  • Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

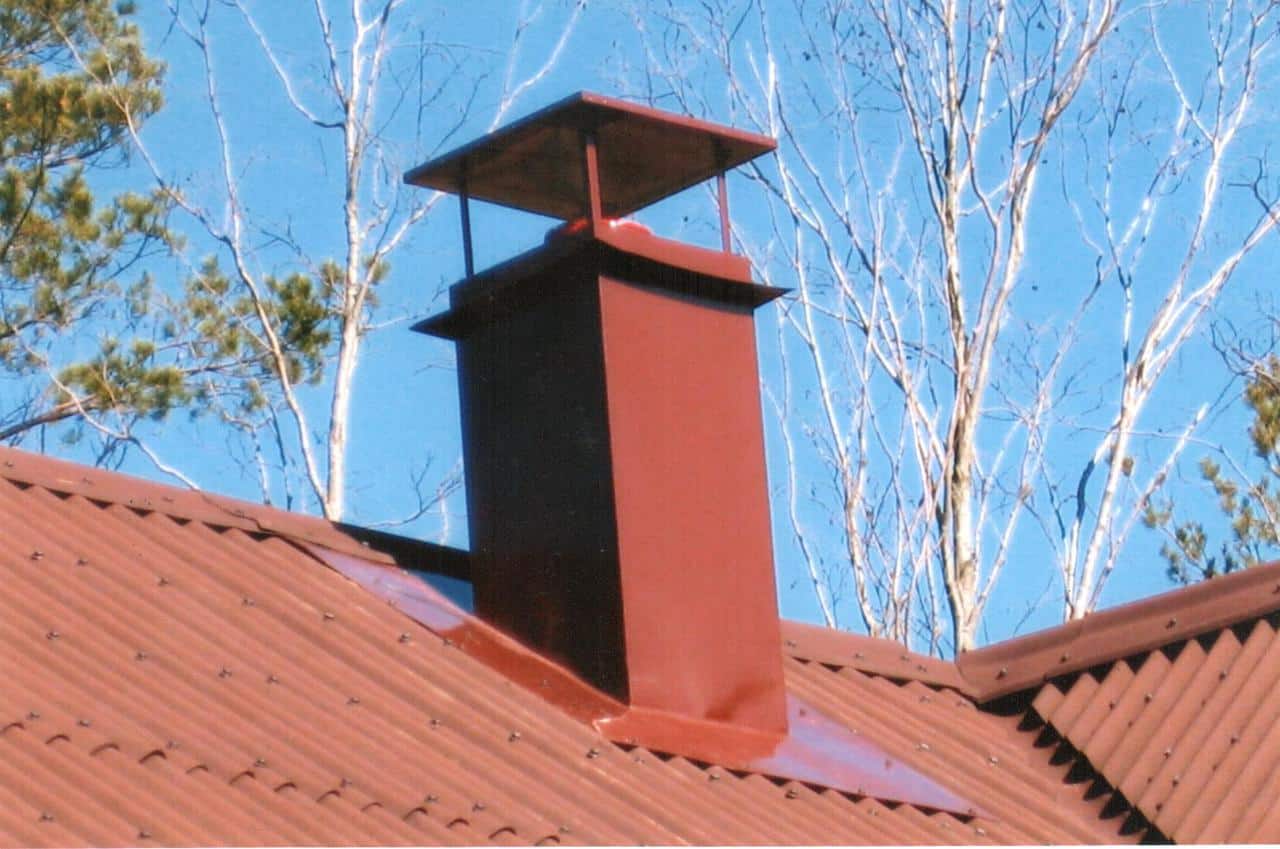

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

  1. Монтаж внутреннего фартука до укладки покрытия.
  2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

  • Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
  • По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
  • Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
  • Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
  • Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
  • Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
  • Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.


depositphotos

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

  • На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
  • Смочив переходной элемент жидким мылом, его надевают на трубу.
  • Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
  • Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

чем заделать щель между трубой и крышей из профнастила в бане? Как ее загерметизировать? Как вырезать отверстие под трубу в профлисте?

Кровли домов, что выполнены из профнастила, уже давно заслужили авторитет среди владельцев домов благодаря небольшой массе, привлекательному внешнему виду, а также своей долговечности. Профнастил представляет собой тонкий, но довольно прочный металл, который устойчив к воздействию коррозии. Для отопления домов с такой крышей обычно устанавливаются дровяные печи или газовые котлы, а также твердотопливные печи. В данной статье попытаемся разобраться, как вырезать отверстие в профлисте, чтобы обеспечить проход сэндвич-трубы своими руками, вывести ее наружу и загерметизировать все.

Место для вывода

Подбор удачного места для проделывания дырки в кровле из профнастила под трубу дымохода является крайне важным аспектом всего процесса. Конечно, тут много будет зависеть от того, где именно располагается печь. Рекомендуется, конечно, располагать дымоход максимально вертикально, но присутствует и ряд других нюансов, которые требуется принять во внимание.

  • Лучше будет расположить отверстие для выведения дымохода в высочайшей точке кровли, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно находиться в диапазоне 500-800 мм.
  • Оптимально, чтобы дырка в крыше рассматриваемого типа не попадала на части стропильного механизма. Для его обхода можно использовать отводы, а также угловые элементы дымохода. Их применение позволяет задавать повороты на 45-90 градусов.
  • Длина частей дымоходной системы рассчитывается так, чтобы стыки располагались выше либо ниже мест перехода перекрытий и самой кровли. Иначе прочное соединение сделать будет очень сложно.
  • Для обеспечения качественной тяги высота дымоходного механизма должна быть где-то на 100-150 см выше кровельного конька. Если выход будет слишком высокий, то во время прохода дыма по нему он будет остывать, из-за чего будет формироваться конденсат.

Чтобы быть уверенным, что место выхода дымохода определено верно, можно нанести маркером либо карандашом на крыше метку и проверить температуру вечером.

Устанавливать трубу требуется в «холодной области», то есть она должна быть в тени весь световой день.

Как правильно выводить?

Перед началом вывода трубы через кровлю необходимо произвести целый ряд работ подготовительного характера.

  • Определить габариты трубы.
  • На профнастиле обвести места отверстий, где будет установлена железная труба.
  • Теперь по нанесенным меткам следует разрезать лист. Лучше всего это делать при помощи болгарки с тонким кругом для работы с металлом. Действовать следует максимально осторожно, чтобы не сделать заусенцев.
  • При вырезании отверстия следует отступить пару сантиметров от нанесенного контура.
  • Разрезы, сделанные по углам периметра, дадут возможность отгибания краев листа к кровельной плоскости.
  • Между дымоходной трубой и стропильным механизмом нужно поставить короб, имеющий где-то 15 сантиметровый зазор. Обычно он располагается в мансардном помещении.
  • Отверстие с таким же размером должно быть сделано в потолке.
  • Слой утепления и гидроизоляции следует снять. В них не требуется делать отверстия, а достаточно лишь сделать прорезь по принципу конверта и произвести загибание краев, которые фиксируются саморезами или скобами. В итоге проделанных манипуляций должно получиться отверстие сквозного типа.

Кроме того, следует предусмотреть термоизолирование и утепление профнастила перед выводом трубы. Данный момент обезопасит постройку от вероятности возгорания из-за перегрева. Для этого лучше всего использовать каменную вату. Она имеет отличные гигроскопические характеристики и будет хорошим утеплителем.

Когда железную трубу утеплили, можно осуществлять ее монтаж в короб. Обеспечить защиту краев лент паро- и гидроизоляции от конденсата позволит лента с клеевой основой.

Отметим, что деревянные части конструкции и трубопровод предполагают наличие 5-сантиметрового зазора.

Также не будет лишним использовать стальные хомуты для фиксации трубопровода в местах стыков со стропильной системой и обрешеткой, выполненной из профлиста. Они не позволят конструкции перекоситься или завалиться. Не будет лишним тут и применить асбест. Если же трубопровод выполнен из кирпича, то зазоры можно заделать кирпичом, положенным на глиняный раствор.

Особенности отделки

Теперь требуется отделать пространство вокруг трубы с наружной стороны. Важно закрыть зазоры правильно между профнастилом, чтобы туда не попадали различного рода атмосферные осадки. Для этого обшить пространство можно при помощи оцинкованного металла либо нержавейки.

Данная конструкция представляет собой основание из плоского листа, к которому приделан конус со срезанной вершиной. Его надевают на дымоход, после чего герметизируют, а основу закрепляют на покрытии кровли. Это позволяет получить качественный и надежный узел, который будет надежно защищен на десятилетия.

Следует добавить, что существуют и альтернативные решения отделки этой области при помощи стального фартука либо фартуков, что выполнены из резины. Кроме того, в последнее время используют новое слово в этом вопросе – фольгированную ленту самоклеящегося типа, что выполнена из модифицированного битума. Этот материал оснащен битумным слоем, что является самоклеящимся. В свою очередь, он имеет пленку из силикона, которую следует удалить перед наклеиванием. А верхний слой фольгированного типа отлично защищает ленту от нагревания и пагубного воздействия ультрафиолетового излучения.

Чем и как загерметизировать?

Теперь требуется заделать щель между трубой и крышей из профнастила. Этого можно добиться при помощи герметизации данной области. Попытаемся разобраться, как это сделать в разных случаях. Если имеет место примыкание к кирпичной трубе, то весь процесс делится на 2 этапа:

  • установка фартука;
  • обеспечение его герметичного прилегания к крыше.

Сначала готовится кровля. Для этого гидроизоляцию следует завести на трубу и закрепить. Часто такое делается в бане. Щелей здесь быть не должно, чтобы внутрь не попал конденсат.

Сверху и снизу трубы надо установить обрешеточные доски. Это позволяет избежать того, что фартук будет как бы висеть. Теперь все нужно очистить и провести обезжиривание.

После этого либо монтируется фартук с последующей герметизацией стыков частей доборного типа, либо проводится фальцевание. В первом варианте установка начинается с примеривания нижней примыкающей планки к трубе. Тут отмечаются дымоходные уголки, после чего следует отступить от них 20-30 миллиметров и произвести отрез куска верхнего плеча части добора. Там, где происходит сгибание уголка, проделывается надрез и для обхватывания загибается планка. Теперь по длине на кровлю наносят самоклеящуюся ленту на основе бутила, а сверху кладут уплотнитель, чтобы под фартуком не накапливалась грязь, и проводится герметизация.

Стык, располагающийся между трубой и кровлей, закрывается планкой примыкания. Так как работа происходит с профнастилом, то закрепление осуществляется при помощи саморезов кровельного типа с прокладкой из EPDM-резины. Саморезы вкручивают перпендикулярно листу поверх всех волн. С боков планки крепятся примерно так же. Их обрезают по габаритам трубы, подгибают, но монтируют только на герметик и ленту на основе бутила. Да и герметик наносится только на низ фартука, чтобы закрывал лишь линию планочного стыка. Шаг между саморезами при креплении этих планок не может быть более 150 миллиметров.

Ширина нижней части добротного элемента должна быть не меньше 450 миллиметров при 15-градусном уклоне кровли. На кровлях, имеющих большую пологость, верхняя фартучная часть должна иметь большую ширину. Требуется промазать герметиком весь планочный стык с кровлей, включая низ и бока.

Там, где опорный лист примыкания, располагается под верхним листом профнастила планка, что крепится саморезами со шляпками плоского типа. Так крепежи не будут мешать укладыванию покрытия кровли. Там, где часть будет открыта, планку можно прикрепить при помощи обычных саморезов.

На верхнюю планку примыкания можно уложить лист профнастила, который следует завести под конек.

Перед укладыванием на ровную поверхность нижнего плеча требуется наклеить ленту-самоклейку, а потом на нее клеят уплотнитель и наносят герметизирующий состав. Кровельный материал тут будет крепиться аналогично иным местам.

Как закрыть трубу?

Если требуется закрыть трубу круглого типа на крыше, выполненной из профнастила, то можно воспользоваться переходником под названием «мастер-флеш». Его монтаж на крышу из профнастила будет производиться с учетом следующих особенностей.

  • Если крыша имеет большую высоту, то переходник должен быть установлен ромбом.
  • Если возможно, то крепление переходника к профнастилу должно осуществляться, как к низу, так и к верху волны.
  • Мастер-флеш должен быть обработан герметичным составом дважды. Сначала при наклеивании, а потом – у сгибов. Причина в том, что придать основе форму, что будет точно копировать гофру листовой кровли, попросту невозможно.

С применением переходника эластичного типа можно произвести герметизацию лишь утепленных труб печного типа и вентиляции. А вот для неутепленных альтернатив лучше будет применять герметик и хомуты из стали. Герметичным составом промазываются места стыка хомута и трубы со стальными листами.

Рекомендации

Если говорить о рекомендациях по выводу трубы через профнастил, то первым моментом, о котором следует сказать, будет то, что не нужно предпринимать попыток нарушения технологии. Экономия какого-либо материала будет крайне сомнительной, а вот проблемы со щелями и крышей могут быть точно.

Не нужно делать трубу слишком большой для вывода из дома. Иначе дым будет остывать быстро, и в трубе будет образовываться конденсат.

Стык обязательно требуется заделать. В противном случае кровля дома не прослужит и половины предполагаемого срока. Кроме того, на чердаке дома в зимнее время года будет очень некомфортно.

Ниже вас ждёт полезное видео о герметизации стыка трубы и профнастила.

Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Содержание статьи

Схема дымоходной системы из металлических труб

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

  1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
  3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

    Монтаж короба для вывода дымоходной трубы

  7. Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

    Монтаж силиконового уплотнителя для гидроизоляции соединения между профнастилом и трубой

  • Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
  • После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Видео-инструкция

Как сделать герметизацию трубы на крыше из профнастила — пошаговое видео и фото

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Содержание статьи

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

  • На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
  • На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

  1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
  2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
  3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
  4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
  5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубы

Схема сборки фартука

Элементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

  1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
  2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
  3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
  4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходка

Схема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

Видео-инструкция

Сверления стен отверстии для труб. Как легко сделать точный вырез в трубе. Что нужно знать

При строительстве трубопроводов, прокладке канализации и прочих работах периодически появляется необходимость сделать отверстие в трубе определенного диаметра и формы. С одной стороны, это простая работа, которая может быть выполнена начинающими мастерами самостоятельно, с другой – в любом процессе есть свои нюансы и сложности, о которых желательно знать заранее.

Подготовка к работе

Чтобы просверлить отверстие в трубе, надо:

  • подготовить необходимое оборудование;
  • изучить нюансы процесса для избегания ошибок.

Необходимое оборудование

Вырезка отверстий в трубах производится при помощи:

  • обычной дрели или специального профессионального инструмента. Специальный станок применяется людьми, профессия которых связана с монтажом трубопроводов. Для домашних целей достаточно дрели с функцией регулировки оборотов и комплектом различных сверл;

  • тиски для фиксации трубы;
  • напильник, которым при необходимости можно будет расширить отверстие;
  • молоток. При помощи этого инструмента осуществляется пробивка отверстий малого диаметра;
  • деревянный брусок или самодельный шаблон, фиксирующий сверло в заданном положении.

При вырезании отверстий не стоит забывать об элементарной технике безопасности. Выполнять сверление труб рекомендуется в защитных перчатках и очках.

Нюансы

  1. Определить вид материала, примененного для изготовления трубы. Каждый материал имеет свои особенности, которые требуется учитывать.
  2. Выяснить толщину стенки трубы. Чем больше этот параметр, тем мощнее потребуется оборудование. При сверлении сквозного отверстия надо учесть и наружный диаметр трубы.

  1. Для придания сверлу дополнительной устойчивости применяется деревянный брусок или специальный шаблон:
    • если используется брусок, то в нем необходимо просверлить отверстие нужного диаметра и закрепить готовую конструкцию на месте расположения отверстия в трубе. Ширина бруска (примерно 50 мм) будет фиксатором сверла и не позволит ему отклониться от заданного направления;
    • самодельный шаблон также изготавливается из деревянного бруска. Основное отличие между конструкциями состоит в том, что шаблон содержит несколько подготовленных отверстий разного диаметра и оснащен крепежными тисками, а брусок необходимо подготавливать для каждого отверстия в отдельности.

  1. при сверлении металла и чугуна сверло может перегреваться, поэтому его рекомендуется периодически смачивать холодной водой;
  2. использовать можно исключительно острые сверла, наиболее подходящие для конкретного материала.

Учет всех упомянутых нюансов позволит быстро и качественно сделать необходимые отверстия.

Отверстия небольшого диаметра

Общая схема сверления

Сверление отверстий в металлической трубе, в том числе и в профильной трубе из металла, производится по следующей схеме:

  1. труба надежно зажимается в тисках;

  1. если требуется вырезать несколько отверстий, то производится предварительная разметка трубы. Для этого используются рулетка и маркер;
  2. на место отверстия устанавливается подготовленный брусок или шаблон;
  3. сверло смачивается в воде, для предотвращения его перегрева;
  4. производится сверловка.

При работе с металлическими трубами в качестве дополнительной смазки и защиты от перегрева сверла рекомендуется использовать:

  • машинное масло для стальных труб;
  • мыльный раствор для изделий из меди.

Особенности работы на чугунных трубах

Сверление отверстий в чугунной трубе требует:

  • соблюдения всех норм безопасности. Так как при проведении операции может образовываться мелкая стружка, то помимо защиты глаз и рук рекомендуется использовать респиратор или марлевую повязку. Кроме этого, в помещении, где проводится работа, должна присутствовать качественная вентиляция;
  • сверлить отверстие в канализационной трубе из чугуна рекомендуется на малых оборотах дрели. Мощность оборудования можно постепенно увеличивать;
  • для сверления оптимальным выбором будут сверла с победитовыми напайками.

Особенности работы на пластиковых трубах

Вырезка отверстий в пластиковых трубах, например, в дренажной трубе – это наиболее легкая задача. Для этого не требуется специального оборудования. Все работы можно сделать простейшей дрелью.

При сверлении существуют свои особенности:

  • производить вырезку отверстий надо на минимальных оборотах дрели, так как под воздействием высокой температуры труба может деформироваться;
  • если требуются ровные и аккуратные отверстия, то после сверления необходимо провести их доработку мелким напильником или острым ножом.

Сверление отверстий больших размеров

Теперь рассмотрим, как в трубе вырезать отверстие под трубу или как сделать отверстия больших диаметров. Для этого надо:

  1. зафиксировать трубу и нанести на нее разметку;
  2. по описанной выше схеме просверлить отверстие небольшого диаметра;
  3. поставить на дрель специальную насадку для сверления больших отверстий;

  1. вставить центральное сверло в подготовленное отверстие;
  2. аккуратно, сначала на небольших оборотах инструмента, сделать отверстие нужного диаметра.

При работе насадками дрель требуется держать в строго вертикальном положении. Из-за малейшего сдвига оборудования отверстие получиться неправильной формы и под углом.

Если требуется отверстие размером от 5 мм до 10-15 мм, то применения специальных насадок не требуется. Достаточно сначала просверлить малое отверстие, а затем с применением сверла большего диаметра довести отверстие до нужного размера.

Вырезка квадратных отверстий

Квадратные отверстия чаще всего вырезаются в квадратной трубе для соединения участков в готовую конструкцию. Есть несколько способов, при помощи которых можно сделать такие отверстия. Первый заключается в следующем:

  1. на участке трубы размечается область и размеры будущего отверстия;
  2. первая стадия – вырезка круглого отверстия малого диаметра по представленной выше схеме;
  3. далее подбирается сверло или насадка большего диаметра, максимально подходящая по размеру вписанной в квадрат окружности;
  4. производится вырезка круглого отверстия большого диаметра;
  5. при помощи напильников разных размеров из круглого отверстия делается квадратное (прямоугольное) сечение.

Второй способ – применения специальной насадки вместо напильников. Предварительные стадии полностью совпадают с пунктами 1 – 4 приведенной выше инструкции. Подготовленное отверстие требует минимальной доработки.

В статье рассмотрен способ сверления труб без специального оборудования. Как работает станок для сверловки показано на видео.

Итак, сверление отверстий в металлических, чугунных или пластиковых трубах не является сложнейшей задачей. При наличии обыкновенной дрели с различными сверлами и насадками можно за короткое время проделать отверстия разного диаметра и геометрической формы.

Потребность в организации полостей в кирпичных стенах возникает при размещении на них мебели, бытовой техники и предметов декора, прокладке коммуникаций и монтаже розеток. Применение высокопроизводительного современного инструмента упрощает эти работы, при правильно подобранных сверлах выполнить их могут даже неспециалисты. Степень сложности зависит от толщины конструкций и диаметра, небольшие углубления можно обустроить самому, вентиляционные каналы и ниши требуют привлечения профессионалов.

Качественно и аккуратно просверлить стандартную кладку позволяют перфораторы и мощные дрели, работающие в ударном режиме. Подходящими характеристиками обладает оборудование с частотой оборотов до 2500 в мин, мощностью от 0,6 кВт и выше, с возможностью плавной регулировки силы от 0 до максимума и поддержкой реверса. Предпочтение отдается варианту с самозажимным патроном, при его задействовании проще сверлить кирпичную стену с большой толщиной (сокращается время на замену буров). Вид, длина и диаметр насадки подбираются с учетом параметров сооружения, глубины и требуемого сечения канала.

Тип и диаметр отверстий Оптимальный вид сверла
До 18 мм, заглубляемые в стену максимум на 15 см Универсальные, с победитовыми вставками, диаметром в пределах 0,6-0,8 см
Сквозные, с небольшим сечением для кирпичных кладок с толщиной в пределах 40-60 см Буры на перфоратор длиной до 1 м со скругленными кромками. Стандартный диаметр хвостовиков составляет 1 или 1,8 см.
Сквозные при ширине конструкций свыше 60 см Съемные буры с разной длиной, но одинаковым диаметром
Полости под розетки, трубы среднего сечения и распределительные коробки Коронки на перфоратор с напылением из твердых сплавов или алмазной крошки
Вентиляционные каналы, ниши или отверстия большого диаметра (от 15 см и выше) Алмазные коронки и привод или обычные победитовые сверла для выполнения ряда пробоин с последующей выборкой кирпича

Разовые и неглубокие дыры можно сделать вручную с помощью специального пробойника и молотка. В этом случае к заранее отмеченному месту перпендикулярно прикладывается шлямбур, вбиваемый вглубь кладки и проворачиваемый на оси через каждые 2-3 удара. В процессе из трубки постоянно вычищается строительная крошка, после достижения нужной глубины пробойник вынимается и участок обеспыливается. При всей своей простоте это способ считается трудоемким и подходит в основном для разовых работ, просверлить большое количество полостей при ограниченных сроках позволяет только перфоратор.

Помимо ударных электроинструментов для бурения потребуются вспомогательные приспособления: металлоискатель, отвертка или керн, емкости для охлаждения насадок и СИЗ. Портативные устройства для поиска труб или скрытой под штукатурки проводки используются при отсутствии схем коммуникаций, чрезмерно толстом слое отделки или в аналогичных случаях. При больших объемах для удаления пыли стоит арендовать пылесос. При необходимости создания отверстий в точно заданных местах для исключения влияния неровностей к поверхностям прикладывается кондуктор, сделать заготовку с определенным шагом и диаметром можно самому из фанеры, наждачной бумаги, клея или скотча. Закрепляемые в каналах метизы подбираются исходя из их целевого назначения.

Технология сверления кирпичных стен

На подготовительном этапе проводится разметка и проверка конструкций. Сверлить рядом с проводкой, трубами или вентиляционными коробами категорически запрещается, для исключения рисков используется металлоискатель. При его отсутствии с кладки снимается отделка и коммуникации находятся наощупь. Данный этап требует максимальной аккуратности, но пропускать его нельзя, специалисты отмечают, что проще купить инструмент или сделать косметический ремонт, чем менять поврежденную проводку или скрытые трубы.

Для фиксации сверла в правильном положении на начальном этапе места отмечаются керном. Идеальным вариантом считается расположения этих точек в кладочных швах, но он не всегда возможен. Перед включением перфоратора или дрели в помещении рекомендуется отключить электричество, при наличии скрытой разводки – газ. Зону в радиусе 2,5 м защищают от осколков, при ведении работы на высоте более 1,5 м обязательно устанавливается лестница. Подготовительный этап заканчивается проверкой разметки и обеспечением свободного доступа к нужной точке.

Сверлить следует равномерно, располагая дрель под прямым углом, избегая резких движений. При правильно выбранной длине буров и небольшой толщине конструкций работа выполняется за один заход, в остальных случаях металлические элементы нуждаются в периодическом охлаждении воздухом или водой. Просверлить отверстие в стене с толщиной свыше 25 см помогают съемные буры одинакового диаметра с нарастающей длиной. Соблюдается простая последовательность действий: бурение на глубину до 10 см, прочистка, замена сверла, углубление до 30 см, повтор, завершение. Требуемой мощностью обладают далеко не все дрели, рекомендуемым инструментов является перфоратор.

Обустроить канал под трубу или подготовить поверхность под розетки проще всего коронками соответствующего диаметра с алмазным или победитовым напылением. В этом случае акцент делается на разметке и равномерном сверлении. На всех этапах избегают нарушения кладки и повреждения уже работающих коммуникаций. При необходимости быстрого получения отверстий диаметром 150 мм и выше (до 40 см) задействуются специализированные установки алмазного бурения с принудительным водяным охлаждением.

К преимуществам относят отсутствие пыли и вибрационных воздействий, хорошую скорость, низкий уровень шума, целостность получаемых краев и возможность прокладки каналов под любым углом. К минусам – высокую стоимость аренды или услуг, потребность к привлечению специалистов и стекающую на пол грязную воду. Алмазное бурение выбирается при необходимости вентиляции, установке кондиционеров и скрытых электроприборов, обустройстве ниш, монтаже всех внутренних коммуникаций, включая канализации.

При отсутствии оборудования, позволяющего просверлить большое отверстие за один заход, или ограниченном бюджете кирпич выбирается поэтапно. Процесс разметки в этом случае не меняется: маркером обозначается основной контур ниши или проема, исключаются риски повреждения коммуникаций. После этого по всему периметру прокладывается перфорированный ряд полостей небольшого диаметра с шагом в 1-1,5 см, сверлить их советуется обычными победитовыми наконечниками. Тонкие перегородки и стены выбиваются на последних ударах сами, более толстые – с помощью молотка и зубила. Выборку остатков проводят максимально аккуратно, избегая осыпания краев или удаления блоков за отмеченной линией.

Особых ограничений нет, проделать отверстие сквозного типа можно с любой удобной или с двух сторон. Для ускорения, упрощения и обеспечения безопасного процесса советуется:

1. Начинать сверлить на малых оборотах (для оштукатуренных поверхностей – не более 300 в минуту) с плавным увеличением мощности вплоть до включения ударного режима. На протяжении всего этапа отслеживается не только направление инструмента, но и его степень нагрева. Для охлаждения используется пресная чистая вода, в емкость опускается металлическая часть насадки, частота зависит от толщины стены и твердости кирпича.

2. Применять специальные ограничители для контроля глубины. Их можно сделать самому из куска металлической трубы или ПВХ-ленты.

3. Сверлить неровные поверхности с помощью кондуктора – приспособления из фанеры, улучшающего качество сцепления и снижающего риски его ухода в сторону.

4. Перенаправлять и своевременно удалять образующуюся пыль. Для этих целей подойдет прикрепленный к нижней части кондуктора еще один кусок фанеры, при больших объемах работ стоит арендовать или купить строительный пылесос. Мусора при бурении керамики образуется много, просверлить кладку без пыли при применении обычного, не охлаждаемого водой под давлением оборудования невозможно.

5. Использовать средства индивидуальной защиты, в первую очередь – перчатки и очки.

Особого внимания требуют стены, покрытые плиткой, штукатуркой или другой облицовкой. Просверлить каналы в новой кладке проще: небольшие отверстия размещаются на участках стыка, затрагивающие кирпич – в безопасных местах. Мягкие и рыхлые материалы проходят на минимальных оборотах, твердую плитку – с помощью соответствующих сверл с диаметром на 1-2 мм меньше необходимого сечения. Сильного нажима избегают в любом случае.

Для отметки нужных точек рекомендуется использовать керн, он царапает облицовку без ее повреждения и удерживает сверло в рабочем режиме. Также он позволяет снять твердую глазурь с плитки без откалывания ее на других участках. Лучшие результаты достигаются при размещении отверстий на стыках соседних плиток. Сверление отделки выполняется без включения реверса и высоких оборотов.

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

  1. Кирпичные дымоходы . Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы . Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
  3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Как вывести трубу через крышу из профнастила

На сегодняшний день кровля из профнастила одна из самых распространенных.

Ее удобно устанавливать, у нее отличные технические и эксплуатационные характеристики, и она облает широкой цветовой гаммой.

Но, несмотря на все удобство монтажа, иногда такая крыша дает течь, и часто эта течь возникает в том месте, где находится печная труба.

Сегодня мы максимально полно раскроем вопрос, как вывести трубу через крышу из профнастила.


Где лучше выводить

Правила устройства печных труб обозначены в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так в СНиП есть четкие рекомендации по поводу высоты трубы, в которая зависит от ее местоположения:

  1. Если дымоход располагается в пределах 1,5 метра от конька, он должна быть выше крыши на 30 см.
  2. Если дымоход располагается в пределах 1,5-3 метров от конька, его высота должна соответствовать высоте крыши.
  3. Если дымоход располагается в пределах 3-10 метров от конька, высота трубы должна быть на 12 градусов ниже конька.

При занижении высоты дымохода тяга может оказаться недостаточной, при завышении увеличится риск появления конденсата, а он очень вреден, так как содержит кислоты, разрушающие печной кирпич.

Но в СНиП не указано где предпочтительней расположить проход трубы через крышу из профнастила. В тоже время специалисты советуют размещать его на коньке, или максимально близко к нему.

  • Во-первых, это будет препятствовать попаданию дыма на чердак.
  • Во-вторых, в холодной зоне останется наименьшая часть дымохода, что будет препятствовать образованию конденсата.

Монтаж примыкания к прямоугольному дымоходу

Чтобы в месте вывода дымохода не возникло протекания необходимо правильно выполнить примыкание. Для этого изготавливается так называемый фартук. Его главная задача заключается в сборе и отводе воды, которая может попасть в промежуток между трубой и профнастилом. Как правило, делают нижнее (основное) и верхнее (декоративное) примыкания.

Для нижнего примыкания понадобится лист оцинкованной стали, и стандартные планки из той же стали 150 на 230 мм. На таких планках сверху есть загиб под штробу 20 мм, а снизу загиб для защиты от протекания 16 мм. Порядок работ при монтаже следующий:

  1. Установка листа оцинкованной стали от нижнего края дымохода до карниза. Вместо него допускается использование галстука.
  2. Штробирование дымохода. Для этого планки примыкания плотно приставляются к трубе, строительным карандашом, или маркером отмечается линия по краю загиба для штробы. Само штробирование удобно производить болгаркой с кругом по камню.
  3. Очень важно правильно подогнуть листы один под другой. Поэтому первая планка примыкания устанавливается снизу.
  4. Далее устанавливаются боковые планки.
  5. Последней устанавливается верхняя планка.

Перед монтажом профлиста необходимо решить вопрос с гидроизоляцией трубы на крыше из профнастила. Есть два популярных способа:

  1. Использование только стандартной гидроизоляционной пленки. Для этого, при ее установке в месте прохождения дымохода делается разрез конвертиком. После установки лишнюю часть необходимо удалить, оставив запас в 5-10 см, после чего можно приклеить гидроизоляцию к трубе. Но при этом есть риск попадания влаги непосредственно на мембрану.
  2. Дополнительная гидроизоляция. Лучше всего использовать самоклеющуюся гидроизоляционную ленту. Ее устанавливают под декоративным примыканием. Последовательность монтажа такая же, как и у нижнего примыкания: начиная снизу, переходим на бока, и после – наверх.

Следующим этапом работ является монтаж профлиста, после чего устанавливают декоративные планки примыкания. Порядок работ здесь тот же, что и описанный выше, за исключением необходимости штробирования.

Особенности монтажа примыкания при выводе дымохода через конек

Выход дымохода через конек – наиболее удобный вариант для последующего монтажа примыкания. При этом также минимизируется риск протекания, и исключается возможность задерживания на кровле снега и мусора.

В то же время для осуществления этой идеи придется нарушить целостность коньковой балки. Решить эту проблему можно установив дополнительные опоры.

Если дымоход выходит ровно по центру для отвода атмосферных осадков применяют фартук, изготовленный из гладкого металла, того же цвета, что и вся кровля. Основание фартука необходимо загерметизировать.

Самым подходящим материалом станет бутил-каучуковая самоклеющаяся лента. Верхняя часть необходимо защитить от протекания декоративным примыканием.

Особенности монтажа примыкания при выводе дымохода на скате

Несмотря на все удобство описанного выше метода, дымоход чаще всего выводится на скате. В принципе, это не создает большого количества дополнительных проблем, и как правильно смонтировать примыкание и устроить гидроизоляцию мы уже описали выше. За исключением, пожалуй, одного важного «но».

Монтаж примыкания к трубе круглого сечения

Нередко вместо прямоугольного кирпичного дымохода используют трубу круглого сечения. Для гидроизоляции такой трубы используют рулонную гидроизоляцию на основе битума или фольгированную ленту из модифицированного битума. Причем фольга будет защищать саму ленту от перегрева, что значительно продлит срок ее службы.

Для защиты вывода дымохода не придется устанавливать два этапа примыкания.

Вместо этого на круглую трубу надевается фартук-колпак, или, как его еще называют, кровельный проход.

Крепят его непосредственно к обрешетке и уплотняют с помощью герметика.

При использовании кровельного прохода важно учитывать один нюанс.

Резина, нагретая трубой, будет плавиться. Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой.

Как вывести дымоход через существующую кровлю

Мы уже ответили на вопрос, как обойти трубу на крыше профнастилом. Теперь же рассмотрим ситуацию, когда необходимо вывести дымоход через уже существующую крышу.

Сначала проводятся следующие предварительные работы:

  1. Определение диаметра будущего дымохода.
  2. На листе профнастила строительным маркером обозначается линия реза. Стоит оставить несколько сантиметров запаса в меньшую сторону. К примеру, если необходимо отверстие 40 на 80 см, то отмечать нужно 38 на 78 см.
  3. Вырез отверстия лучше всего делать при помощи болгарки с тонким кругом по металлу. Во избежание образования заусениц работы проводятся максимально аккуратно.
  4. Сделать небольшие разрезы по углам отверстия и загнуть наружу те несколько сантиметров профлиста, которые мы оставили про запас.
  5. В месте прохода трубы необходимо сделать сплошную обрешетку, чтобы была возможность закрепления нижней планки примыкания и листа профнастила.
  6. Делаются прорези в утеплителе и гидроизоляции. Чтобы не выбросить лишнего, гидроизоляцию можно разрезать конвертом и временно закрепить края с помощью скоб. С утеплителем этого сделать не получится.
  7. Между дымоходом и двумя стропилами, находящимися по бокам от него, сооружается короб. Величина зазора между ним и непосредственно дымоходом – в районе 150 мм.
  8. К нему приклеиваются края гидроизоляционной пленки.
  9. Прежде чем выводить трубу через крышу необходимо решить вопрос с термоизоляцией во избежание возникновения пожара. Лучше всего для этих целей подойдет каменная вата. Как раз для этого мы и оставляли зазор в коробе.

После того, как труба была термоизолирована, можно приступать к ее непосредственному монтажу.

  1. Устанавливаем дымоход в короб. Важно, чтобы между открытыми частями трубы и деревом было не менее 5 сантиметров зазора.
  2. Чтобы труба не заваливалась, используются стальные хомуты, которые крепятся к стропильной системе и доскам обрешетки.

Следующий этап – наружные работы. Сейчас мы рассмотрим, как заделать трубу на крыше из профнастила.

  1. Если наружу выводится просто круглая труба, без короба, необходимо гидроизолировать ее, при помощи фольгированной ленты или рулонной гидроизоляции, и установить кровельный проход, прикрепив его к созданной нами обрешетке и обработав герметиком места прилегания.
  2. Если наружу выводится прямоугольный короб, придется устанавливать нижнюю планку примыкания, чтобы не допустить протекания.

Облицовка дымохода профнастилом

Дымоходы подвержены агрессивному влиянию окружающей среды. Это:

  1. Перепады температур и осадки.
  2. Образование конденсата, из-за разницы температуры воздуха и дымохода.

Также, голая труба на крыше из профнастила не привлекательна чисто с эстетической точки зрения. Чтобы решить обе эти задачи необходимо провести облицовку дымохода.

Есть несколько популярных видов облицовочных материалов:

Мы же рассмотрим, как облицевать трубу на крыше профнастилом. Профильный лист обладает сразу несколькими преимуществами:

  • Долговечность
  • Широкий выбор цветовой гаммы
  • Удобство монтажа
  • Легкое обслуживание
  • Небольшой вес
  • Устойчивость к перепадам температур
  • Экологическая чистота

Кроме этого, производители профнастила изготавливают специальные облицовочные листы, предназначенные для отделки разных конструкций, в том числе и дымоходов.

Таким образом, для облицовки трубы нам потребуется:

  1. Перчатки или рукавицы для защиты рук. Профилированные листы очень острые по краям, особенно, если производилась самостоятельная обрезка.
  2. Электролобзик со специальным лезвием. В крайнем случае, при его отсутствии можно использовать болгарку с тонким кругом. Но учтите, что болгарка сильно нагревает металл, что вредит полимерному и цинковому покрытию листа.
  3. Шуруповерт и саморезы.
  4. Утеплитель. Подойдет любой невоспламеняющийся материал.
  5. Дюбеля «грибы» для крепления утеплителя и обычные дюбеля для крепления каркаса.
  6. Молоток для крепления дюбелей.
  7. Дрель со сверлом под дюбеля. В ее отсутствие можно использовать шуруповерт, но это несколько увеличит затраты по времени.
  8. Металлический профиль для создания каркаса. В его отсутствие подойдут деревянные бруски, обработанные антисептиком.
  9. Непосредственно элементы облицовки: профилированный лист и доборные элементы.

Переходим непосредственно к монтажу.

  1. Первый этап работ – монтаж утеплителя. Для этого прямо через него просверливаем дырку дрелью в дымоходе и закрепляем их при помощи молотка.
  2. Далее сооружаем каркас для облицовки из металлического профиля и деревянных брусков . Крепим его к дымоходу также как и утеплитель.
  3. Отмеряем и отрезаем профлисты . Главный принцип: «Семь раз отмерь – один раз отрежь».
  4. Крепим облицовку к каркасу . Друг к другу листы могут примыкаться встык или внахлест. Предпочтительней второй вариант, так как он гарантирует отсутствие зазоров.
  5. Установка доборных элементов, изготовленных по заказу . Это верхняя карнизная планка и дымоходный зонт.
  6. Для большей эстетической красоты можно выполнить работы по установке декоративного примыкания дымохода .

Таким образом, сегодня мы выяснили, как вывести трубу через крышу из профнастила, а также как облицевать профнастилом дымоход.

При установке сантехники может возникнуть необходимость сверления отверстия в плитке. В статье мы разберем различные способы выполнения данной работы.

Ремонтные работы могут потребовать выполнения отверстия в керамической плитке под трубу, раковину, розетку и прочее. Кафель может быть уже уложен на поверхность, что осложняет процесс резки. Как поступить в том или ином случае, мы и разберем в статье.

Подготовительные работы

Удержать инструмент в нужном положении при сверлении кафеля сложно из-за его гладкости. Поэтому перед началом работы нужно:

  • наметить место будущего отверстия;
  • обклеить вокруг разметки малярной лентой.

Это позволит избежать образования царапин на поверхности, сколов и скольжения сверла.

Как сделать отверстие

В зависимости от требуемого диаметра отверстия под трубу, раковину или просто дюпель подбирается тот или иной вариант сверления. Некоторые из них могут использоваться только в случае необходимости получения дырки под гвоздь.

Варианты

Принципы резки плитки схожи во всех случаях, но имеет свои особенности в зависимости от выбранного инструмента. Главное – соблюдение техники безопасности.

Сверлом для керамики


Разберемся в вариантах сверления:

  1. Постепенное увеличение диаметра сверла. Преимущество — риск образования сколов минимален. Этапы:
  • Берем самый маленький диаметр сверла.
  • Сверлить следует медленно, не допуская перегрева сверла. Для этого смачивайте его водой.
  • После углубления в поверхность, когда инструмент не так скользит, плитку также сбрызгивайте водой.
  • После получения первого отверстия возьмите сверло другого, большего диаметра.
  1. Когда есть только тонкое сверло. Этапы:
  • По контуру будущего отверстия под трубу просверлить несколько дырок.
  • Далее, не прилагая особых усилий, выбить центр.
  • Имеющиеся неровности зашлифовать, используя наждачную бумагу.

Для начала возьмите крупнозернистую и постепенно уменьшайте зернистость наждачки. Это позволит добиться максимально гладкой внутренней поверхности.

Твердосплавным сверлом по бетону

Для сверления плитки используется также твердосплавное сверло. Продается в строительных магазинах как сверло с победитовым наконечником. При работе с ним следует придерживаться следующих правил:


Коронкой с алмазным напылением

Диаметр нужно выбрать согласно размеру будущего отверстия. Порядок сверления:


Круговым сверлом по кафелю/балеринкой

На рынке представлены специальные насадки для выполнения отверстий в кафеле – балеринки. По сути, это сверло, имеющее дополнительный режущий элемент.

  1. По центру будущего отверстия сделать углубление любым способом.
  2. Закрепитесь центральным сверлом в сделанной ямке.
  3. Работайте в начале с дрелью на малых оборотах. Постепенно углубляясь, боковые насадки начнут царапать плитку.
  4. Когда половина работы выполнена, следует перевернуть плитку и выполнить те же действия до тех пор, пока центр не выпадет.
Используя саморезы с наконечником ЛМ

В случае, когда отверстие необходимо сделать срочно, а под рукой нет дрели с насадками или сверлами, используют саморезы, имеющие наконечник ЛМ. Порядок работы:

  1. Очерчиваем диаметр.
  2. По внутреннему контуру через малые промежутки вкручиваем саморезы и выкручиваем их.
  3. Выдавливаем центр и зачищаем неровности наждачной бумагой.
Болгаркой

Для выполнения сквозных отверстий в кафеле до его установки или фигурной резки используется чаще всего болгарка. Порядок работы с инструментом:

  1. Наметить контуры.
  2. Установите диск для сухой резки с алмазным напылением.
  3. Постепенно делайте отверстие. Инструмент следует плавно вести по направлению от себя. Берегите пальцы. Придерживайте плитку, чтобы она не соскользнула.

Работу выполняют на лицевой стороне кафельной плитки во избежание образования сколов.

Лобзиком


Используется для выполнения отверстия различной формы с краю кафеля или в его центре.

  1. Разметка. Производится с лицевой стороны.
  2. Нужно вырезать с краю плитки? Можно приступать к работе.
  3. Нужно сделать отверстие по центру? Дрелью делается небольшая дырочка, чтобы продеть в нее режущую область лобзика.
  4. Устанавливаем инструмент на границу выреза.
  5. Не спеша, ведем лобзик по разметке.

Под трубу

Для выполнения отверстия подходят все рассмотренные варианты. Исключение — способ сверления сверлом по керамики с постепенным увеличением диаметра, так как не существует инструмента такого размера.

Для дупеля

Под дюпель сделать отверстие можно практически любым рассмотренным способом. Однако такие варианты, как использование лобзика и балеринки, считаются нецелесообразными в данном случае. Лучше всего использовать сверло для керамики или кафеля.

Как вырезать под смеситель

Размер отверстия под смеситель меньшего диаметра, нежели под трубу. Однако варианты сверления идентичны в обоих случаях.

Под розетку

Розетки бывают разных форм. Поэтому при выборе инструмента следует отталкиваться от нее. Если форма круг, то подходят все варианты за исключением постепенного увеличения размера сверла для керамики. Если квадрат, лучшее решение – это лобзик.

Отверстие своими руками подручными средствами

Отверстие с краю плитки можно выполнить без использования вышеперечисленных вариантов. Потребуются стеклорез и щипцы/плоскогубцы. Этапы работы:

  1. Разметка будущего отверстия.
  2. Замочите край в теплой воде на несколько минут. Это размягчит керамику.
  3. Стеклорезом, не отрывая от плитки инструмент, проведите линию по разметке. Нужно сделать достаточно глубокую борозду, поэтому выполняйте работу с усилием, но аккуратно.
  4. Необходимо простучать по линии среза. Это позволит сделать бороздку более глубокой.
  5. Щипцами отламывайте по небольшому кусочку плитку до полного удаления лишнего материала.
  6. При наличии неровностей воспользуйтесь наждачной мелкозернистой бумагой для шлифовки края.

Как просверлить отверстие в кафеле большого диаметра: этапы работ


Если нужно сделать отверстие большого диаметра, воспользуйтесь следующей схемой работ:

  1. Отметить центр.
  2. Наметить диаметр.
  3. В дрель вставить сверло по керамике. Как альтернатива, сверло по бетону, но самого маленького диаметра.
  4. По всей окружности делаем с обратной стороны плитки отверстия. Расстояние между ними минимальное.
  5. Аккуратно выбить центр.
  6. Убрать неровности плоскогубцами или кусачками.
  7. Внутренний диаметр отшлифовать наждачкой с мелким зерном. Альтернатива наждачной бумаге – абразивный камень.

Не используйте ударный инструмент, так как повышается риск раскола полотна плитки. Керамика хоть и твердая и жесткая, но достаточно хрупкая.

Дабы не образовывались сколы, которые портят внешний вид плитки, нужно придерживаться следующих правил:

  1. Тщательный выбор инструмента, а именно его режущей части. Необходимо, чтобы постепенно разрушался глазированный слой, а уже потом керамики.
  2. Не соблюдение стандартов выполнения работ. Кафельную плитку располагают на твердой поверхности горизонтальной или вертикальной.
  3. Чрезмерное давление на инструмент. Выбранный вариант сверления должен быть ориентирован на резку керамического полотна без дополнительного нажатия.

В зависимости от назначения отверстия и имеющихся инструментов под рукой выбирается способ сверления. Однако при выполнении работ необходимо соблюдать технику безопасности и придерживаться рекомендаций для снижения риск образования сколов.

Полезное видео

При выполнении работ, связанных с ремонтом, прокладкой коммуникаций и другими операциями, возникает необходимость сделать отверстия в трубе. Эту операцию можно выполнить самостоятельно, не прибегая к помощи мастера и не имея специализированного оборудования.

Просверливание отверстия в трубе возможно выполнить самому при наличии дрели и сверла необходимого диаметра. В продаже существуют небольшие специализированные сверлильные станки, которые помогут сделать отверстия быстро, качественно и безопасно.

Для выполнения работ потребуются следующие инструменты:

  • Самым важным инструментом является дрель, специально предназначенная для высверливания отверстий при помощи режущего инструмента (сверла). При работе с металлическими изделиями необходимо использовать сверла из высокоуглеродистой стали или специальные сверла с наконечниками. Во время работы не допускается перегрев и почернение режущего инструмента.
  • Для фиксации труб во время работы нужен фиксирующий инструмент – тиски.
  • Для незначительно расширения отверстия потребуется напильник, сверло для этой цели не подходит, поскольку закусывает материал, образуя неровный край.
  • Может потребоваться молоток, если необходимо пробить отверстие малого диаметра или сделать насечку. Для насечки потребуется ручной слесарный инструмент – керн.
  • Фиксировать сверла в нужном положении во время просверливания возможно с помощью самодельного шаблона из деревянного бруска, который в профиле должен иметь М-образную форму, где центр впадины должен совпадать с осью трубы. Горизонтальная сторона такого бруса должна быть равна внешнему диаметру трубы, а высота должна составлять около 50 мм. Отверстие, просверленное в верхней части в дальнейшем будет использоваться в качестве направляющей. Шаблон можно выполнить сразу с несколькими отверстиями разного диаметра.
  • Если отсутствует фиксирующий инструмент (тиски) можно изготовить приспособление, объединяющее в себе шаблон и тиски, которое выполняется в виде П-образной струбцины, в верхней части которой располагаются шаблонные отверстия для сверления. Корпус приспособления изготавливается из металлического профиля или из твердой породы дерева. По бокам с двух сторон устанавливается по 2 болта, которые выполняют роль фиксирующего механизма.

Как заделать трубу на крыше из профнастила

Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.

Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.

Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.

Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.

Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

  • Сначала она наносится на нижний край дымохода.
  • Затем заделываются стыки примыкания по бокам трубной конструкции.
  • И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила

Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек. Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации. Изготавливаются они из гладкого металлического листа.

Внимание! Обычно пространство между фартуком и профнастилом заполняется силиконовым герметиком. Сегодня производители предлагают использовать самоклеящиеся ленты, изготовленные из бутилкаучука.

Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Внимание! Если верхняя плоскость трубы имеет размер больше 80 см, то на него необходимо установить фасонный фартук, в котором есть такая часть, как разуклонка.

Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Примыкание профнастила к печной трубе с круглым сечением

Сегодня современные печи комплектуются дымоходами круглого сечения, которые изготавливаются из металлического листа, уложенного в несколько слоев с прокладкой утеплителей. Вариантов герметизации таких конструкций немало.

Вот только самые часто используемые.

  1. Проход такой трубы герметизируется с помощью материалов, изготовленных на основе битума. Чаще всего используются для этой операции рулонные виды.
  2. Установка самоклеящейся фольгированной ленты с битумным нижним слоем. Кстати, фольга является отличным защитным слоем, который противостоит солнечным лучам.
  3. Монтаж специальных фартуков, которые выпускаются в виде колпаков. Их еще называют кровельный проход. Достаточно простое и надежное приспособление. Его надевают на круглую трубу и края прикрепляют к обрешетке кровли.

Если под кровлей дома располагается отапливаемая мансарда, то проход под трубу обязательно не только герметизируют, но и утепляют. Зазор между трубой и фартуком прокладывают специальной термостойкой прокладкой. Она крепится на плоскость круглой трубы.

Как видите, заделать зазор между трубой печи или вентиляции можно разными способами. Все зависит от формы трубного элемента. Главное – точно следовать технологии установки фартука, потому что именно является важным звеном в герметизации участка примыкания.

Резка и проделывание отверстий: 7 шагов

ПВХ очень легко резать. Большинство производителей используют три различных инструмента для резки ПВХ. Это труборез с храповым механизмом , ножовка по металлу или отрезная пила . Давайте рассмотрим, как использовать эти инструменты для резки труб из ПВХ, в порядке их стоимости.

Труборез с храповым механизмом использует ступенчатый храповой рычаг для перемещения ОЧЕНЬ ОСТРОГО лезвия через трубчатый пластик. Этот инструмент дешевый и может быстро пройти через трубу.Однако эти разрезы не очень точны. У вас часто остаются кривые края. Я обнаружил, что с некоторой практикой вы можете научиться делать срезы под углом около 90 градусов.

Чтобы использовать этот инструмент, поместите кусок трубы в губки резака и несколько раз сжимайте, пока лезвие не прорежет всю трубу. Вуаля! Проверьте угол пропила, и если он слишком шаткий или изогнутый, подумайте об использовании ножовки.

Ножовка по металлу лишь немного дороже трубореза с храповым механизмом, но это ключевой инструмент в арсенале любого производителя.Чтобы разрезать трубу из ПВХ ножовкой, я рекомендую использовать угловую коробку, чтобы обеспечить максимально прямой разрез.

Важно зажать трубу, чтобы она не катилась во время резки. В найденной мною угловой коробке есть маленькие штифты, которые помогают закрепить материал, так что мне просто нужно зажать коробку, а коробка фиксирует трубу.

Этот метод резки трубы медленный и оставит на трубе заусенцы. Чтобы удалить заусенцы, вы можете ковырять их пальцами, использовать инструмент для удаления заусенцев, если он у вас есть, или кусок грубой наждачной бумаги, если заусенцы действительно устойчивы.Если вам нужно сделать много точных пропилов, вы можете подумать об использовании вместо этого отрезной пилы.

Если у вас есть разделочная пила для резки труб из ПВХ, в любом случае используйте этот инструмент. Это быстро и точно. Вы можете получить идеально ровные срезы, просто проведя лезвием по лезвию.

Другие инструменты, такие как резаки для металлических труб, работают не так эффективно, а настольные пилы крайне опасны при резке трубчатого материала.

Если вы действительно в затруднительном положении и чувствуете, что хотите направить свой внутренний MacGyver, или если вам нужно отрезать трубку диаметром 12 дюймов, попробуйте использовать кусок нейлоновой нити.Серьезно. Возьмите кусок нейлона и распилите его по внешнему диаметру трубы. Поначалу резка может идти медленно, но как только вы погрузите веревку в трубку, она начнет резаться, как масло. Нейлон станет ГОРЯЧИМ, поэтому следите за пальцами.

Руководство по проделыванию отверстий в листовом металле

Многие приложения, обычно связанные с монтажными деталями или прокладкой проводки и других материалов, требуют просверливания или пробивки отверстий в листовом металле.Как и в случае с любой другой типичной производственной задачей, не всегда есть правильный или неправильный способ выполнить работу. Но иногда есть способ получше. Мы собираемся обсудить несколько методов сверления и пробивки отверстий в листовом металле. Некоторые из этих методов могут использоваться взаимозаменяемо, но это зависит от приложения, для которого необходимо создать отверстие, размера отверстия и необходимых затрат на инструмент.

Шаг 1. Подготовка - ключ к успеху

Вашим первым шагом всегда должно быть определение центров всех отверстий, которые вам нужно будет проделать.Затем вы можете использовать циркуль или шаблон круга, чтобы очертить края отверстия, но это необязательно.

После того, как центры отверстий будут отмечены чернилами или начерченным перекрестием, используйте кернер для ударов по каждому месту. Выемки, оставленные кернером, служат для направления сверл и наконечников пуансонов, чтобы они не могли ходить или блуждать по поверхности листового металла.

Автоматические и подпружиненные центральные штампы быстрые и удобные в использовании, но набор ручных штампов и перфоратор обеспечивает большую гибкость.

Шаг 2. Всегда используйте зажим или три.

Никогда не держите заготовку из листового металла в руках во время сверления и всегда зажимайте ее, когда можете. При установке зажимов или прижимов ожидайте, что сверло будет захватывать и захватывать заготовку, и отрегулируйте зажимы, чтобы металл не вращался. Что вы получаете, когда прядение листового металла встречается с человеческой плотью? Плохой день, если повезет, поездка в больницу, если нет.

Перед тем, как зажать заготовку, подумайте о том, чтобы замаскировать обратную сторону листа лентой, чтобы контролировать и предотвращать разрыв. Если по той же причине лист должен быть прижат к жертвенной деревянной доске, в маскировке нет необходимости. Если поверхность вашей заготовки легко повреждается или уже обработана, на всякий случай подумайте о том, чтобы замаскировать переднюю и заднюю части.

Шаг 3: спиральные сверла отлично подходят для отверстий малого диаметра

Просверливание отверстия в листовом металле спиральным сверлом - довольно простая операция.Вы начинаете с просверливания пилотного отверстия небольшого диаметра, а затем постепенно просверливаете отверстия большего размера, пока не добьетесь нужного размера. Этот метод работает для отверстий малого диаметра, но он может быть утомительным и трудоемким, когда в проекте требуется множество отверстий, больших отверстий или множество больших отверстий.

Смазочно-охлаждающие жидкости можно использовать со спиральными сверлами, но, как правило, они не требуются для тонкого листового металла. Вы можете иметь под рукой бутылку для сверления толстых листов или стали.

Шаг 4. Использование ступенчатого сверла для пропуска некоторых шагов

Ступенчатые сверла, такие как знаменитый Unibit, могут просверливать отверстия нескольких размеров за одну операцию. Эти коронки с одной канавкой специально разработаны для тонких материалов и имеют ступеньки все большего диаметра.

Самозапускающиеся ступенчатые биты не требуют сверления направляющих отверстий и могут мгновенно создавать большие отверстия без заусенцев. Ступенчатые насадки можно использовать для выполнения еще больших отверстий (обычно шириной 1-3 / 8 дюйма или меньше) в листовом металле, но для этого требуются пилотные отверстия.Обычной практикой является использование самозапускающейся ступенчатой ​​коронки для формирования большого пилотного отверстия, необходимого для ступенчатой ​​коронки для увеличения отверстия.

Шаг 5: Кольцевые пилы для больших отверстий

В отличие от спиральных и ступенчатых сверл, кольцевые пилы работают путем вырезания краев отверстия. Кольцевые пилы для резки металла обычно доступны в размерах от 3/4 до 6 дюймов и оснащены цилиндром с пилообразным концом и пилотным сверлом в центре.Некоторые кольцевые пилы имеют несъемные оправки и пилотные коронки; другие являются модульными и требуют сборки.

Подложка не только является хорошей идеей для уменьшения отрыва, но и помогает направлять пилотную коронку кольцевой пилы, удерживая инструмент в правильном положении. При использовании пил большего размера по более прочному материалу (например, стали) смазочно-охлаждающая жидкость может облегчить работу и продлить срок службы пилы. Производители обычно предоставляют таблицу рекомендуемых оборотов в минуту в зависимости от размера отверстия и обрабатываемого материала.

Как и в случае с обычными сверлами, кольцевые пилы иногда могут заедать, а когда это происходит, они могут захватывать заготовку с большим усилием.Если вы используете ручную дрель для хорошо зажатой заготовки, расположите рукоятку и корпус так, чтобы сверло не шлепнуло вас, если оно схватит заготовку и выйдет из ваших рук.

Шаг 6. Портативные ручные перфораторы - без беспорядка, хорошее сцепление

Ручной пробойник, такой как пробойник Ропера Уитни, позволяет быстро и с относительно небольшими усилиями проделывать идеальные отверстия в листовом металле. Для более крупных отверстий или использования более толстых сталей могут потребоваться более прочные и более дорогие настольные пуансоны.

Чтобы использовать переносной ручной пробойник, сначала выберите и установите соответствующий пуансон и набор штампов. Выровняйте острие пуансона над центром отверстия, в котором должно быть отверстие, и сожмите ручки инструмента вместе. Как только пуансон пройдет сквозь лист, небольшой кусок выронит, и тогда инструмент можно будет удалить. Перфорированные отверстия имеют относительно чистые края, которые практически не требуют отделки.

Шаг 7: Нокаутирующие удары обладают чистой силой

Пробойники

, такие как вездесущий Slug-Buster от Greenlee, могут использоваться для проделывания отверстий гораздо больших размеров, чем может справиться переносной ручной пробойник.Пробивные пробойники, обычно используемые электриками для пробивки отверстий для кабелепровода, просты в использовании и обеспечивают отличные результаты, но большие размеры непомерно дороги.

Пробойник состоит из трех частей: шпильки, пуансона и матрицы. Чтобы настроить пуансон, сначала просверлите пилотное отверстие в листе металла с помощью ступенчатого сверла. Поместите матрицу на вытяжной стержень перед тем, как вставить стержень в направляющее отверстие. Затем пуансон навинчивается на кончик вытяжной шпильки и приближается к металлическому листу.Затем используется торцевой ключ или гаечный ключ, чтобы повернуть шпильку, постепенно протягивая пуансон через листовой металл в матрицу. Как только пуансон полностью протянут, отверстие готово, и пуансон можно снимать со шпильки.

Выбитые отверстия обычно требуют небольшого удаления заусенцев, но не в такой степени, как отверстия, вырезанные кольцевой пилой.

Шаг 8: Круговые фрезы для отверстий большого или нестандартного размера

Возможно, вам нужно проделать отверстие нестандартного или нестандартного размера.В этом случае вместо того, чтобы пробивать отверстие, вам нужно вырезать круг.

При сверлении или пробивке отверстия в листовом металле вы в большей или меньшей степени вырезаете все отверстие сразу. При вырезании круга один или иногда два режущих инструмента вращаются вокруг центральной точки, образуя отверстие.

Круговая фреза, которую вы видите здесь, от General Tools, предназначена для использования со сверлильным станком. Чтобы использовать его, установите радиус между пилотной коронкой и фрезой в соответствии с отверстием, которое вам нужно проделать.Поскольку этот дисковый нож не полностью сбалансирован, его использование может быть нестабильным или даже опасным.

Для вырезания больших отверстий без сверлильного станка также доступны насадки с круговыми фрезами для вращающихся инструментов Dremel и RotoZip.

Шаг 9: Гладкая отделка

Хотя некоторые отверстия в листовом металле можно вырезать очень чисто, для достижения наилучших результатов потребуется небольшая отделка. В некоторых случаях может потребоваться вставка втулки или резиновой накладки в отверстия или над ними, и в этом случае этот шаг можно пропустить.

Существует несколько способов очистки и удаления заусенцев из недавно просверленного или пробитого отверстия. Для небольших отверстий обычно достаточно легкого поворота пальца спирального сверла немного большего размера над отверстием, чтобы сломать любые острые края. Для удаления заусенцев на больших отверстиях ручной инструмент для удаления заусенцев предлагает самый быстрый и простой способ очистки зазубренных кромок.

Чтобы использовать инструмент для удаления заусенцев, прижмите острое лезвие инструмента к краю только что сделанного отверстия и протащите его круговыми движениями.Лезвие для удаления заусенцев автоматически регулируется, удаляя тонкий слой материала вокруг отверстия.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Я заказал перфорированную гофрированную трубу и получил неразрезанную трубу - как это спасти?

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Выше показан участок перфорированной гофрированной дренажной трубы диаметром 4 дюйма. В нем есть прорези, которые расположены в шахматном порядке между кольцами.

Здесь показан 100-футовый змеевик 4 ″ неперфорированной дренажной трубы.

Я заказывал расходные материалы в Интернете, чтобы не совершать несколько небольших поездок в домашние центры, учитывая ограничения на поездки и покупки, связанные с COVID-19. Мне нужно около 40 футов перфорированной дренажной трубы для предстоящего экспериментального проекта сажалки с капельным орошением, и, вероятно, позже в этом сезоне потребуется больше.

Я подумал, что, возможно, лучше будет купить 100-футовую катушку от моего промышленного поставщика, а не покупать 10-футовые секции из местного домашнего центра. Я подумал, что использую то, что мне нужно, а оставшееся брошу на хранение или на чердак гаража на следующий год.

Я заплатил небольшую премию за катушку по сравнению с ее стоимостью в домашнем центре, но не намного больше, и, похоже, это того стоило для экономии времени и усилий.

Ну, сегодня грузовик свалил катушку, и я недостаточно внимательно проверил трубу, прежде чем они уехали.Большая ошибка.

Заказал дренажную трубу перфорированную и получил дренажную трубу неперфорированную. Нет ни пазов, ни отверстий, кроме как на двух концах. * вздох *

Я только что разговаривал по телефону с поставщиком. Честно говоря, я не уверен, что они смогут отправить замену без повторения той же проблемы. Если ошибка случилась однажды, скорее всего, она повторится снова, если я закажу замену прямо сейчас. К их чести, они предложили сделать отметку в заказе на склад, чтобы убедиться, что замена будет правильным, но я не был уверен, что это сработает.

Итак, я попросил сделать возврат и возврат. Я думал, что избавлюсь от этого и просто возьму небольшие секции в домашнем центре, что, признаюсь, я должен был сделать в первую очередь.

Отлично, они могут оформить возврат.

Но из-за того, сколько будет стоить сбор бухты ненужной неперфорированной трубы, я должен оставить ее себе, они ее не поднимут. Ой-ой. Что ж, обидно, но понятно. Они сказали, что я могу отдать это соседу или еще как-то.

Итак, теперь у меня есть 100-футовый змеевик неперфорированной дренажной трубы, и я ничего не могу с этим поделать.

Может быть, местный подрядчик сможет им воспользоваться, мне придется поспрашивать. Но если нет, то до вывоза большого количества мусора осталось несколько месяцев. На данный момент местная отправка бестарной рециркуляции приостановлена. Обычный пикап на переработку точно не пойдет.

Но прежде чем я перенесу его на склад, на чердак гаража или на склад, может быть, есть способ использовать его, чтобы не потратить зря?

Есть ли способ самому проткнуть его? Я ни за что не собираюсь просверливать в нем дыры.Во-первых, большие отверстия забиваются грязью, и хотя это можно исправить с помощью ландшафтной ткани или тканевого носка, скользящего по трубам, это дополнительные расходы. Если я собираюсь потратить больше денег, я просто куплю в первую очередь то, что мне нужно - перфорированную трубу.

А как насчет отверстий меньшего размера? Их должно быть больше, и сколько времени и усилий потребуется на прохождение 10 футов? 40 футов? Вся катушка в 100 футов?

Может прорезать пазы торцовочной пилой? Но это будет чрезвычайно трудоемко, особенно с учетом того, что первая часть моего предстоящего проекта потребует 40 футов перфорированной трубы.Было бы, может быть, 48 прорезей на фут, так что это было бы почти 2000 разрезов, и в 8 различных положениях, учитывая то, как прорези расположены в шахматном порядке.

Мой возврат обрабатывается, и я составляю список других вещей, которые мне нужны, от высокоэффективного пробега до домашнего центра. Это означает, что в моем сознании я уже принял, что мне придется хранить этот большой моток трубки до тех пор, пока я не смогу либо отдать его, либо выбросить, в зависимости от того, что произойдет раньше.

Но, может быть, есть какой-то способ, которым я смогу легко и без больших затрат на тканевые носки или чехлы эффективно перфорировать его?

Помимо передачи в дар подрядчику по ирригации или дренажу, отправки на переработку или размещения у обочины со знаком «бесплатно», что еще я могу сделать с этим материалом? Я кратко подумал, может быть, какой-то внешний резервуар для воды сеялки, но это похоже на решение проблемы, которой у меня сейчас нет.

Может быть, я смогу… использовать его для создания какого-то… я не знаю. Идеи?

Как построить курс аджилити для собак своими руками

Детали проекта

Навык

1 из 5 Легко Просто соедините детали из ПВХ вместе и нанесите на качельку слой краски.

Расчетное время

5 часов за два дня

У вас есть навороченная медиа-комната. У детей есть своя игровая площадка на заднем дворе.Но как насчет вашей собаки? Мы думаем, что этот столь важный член семьи тоже заслуживает особой домашней зоны отдыха.

Вот почему мы рекомендуем собрать всех вместе в эти выходные и составить для нее курс аджилити для собак своими руками. Это не только даст вам и вашей семье качественное времяпрепровождение с любимой собакой, но и тренировка, которую может предоставить курс, будет полезна для здоровья, поведения и долголетия вашей собаки. «Активные собаки, как правило, дольше задерживают жидкость в суставах, что уменьшает эффекты старения», - говорит Кэрри ДеЯнг из Американского клуба собаководства.А наблюдение за тем, как ваш щенок преодолевает препятствия, крутится вокруг шестов и балансирует на качелях, обеспечивает гораздо больше развлечений для всей семьи, чем просмотр телевизора или видеоигры. Вот как обустроить место для отдыха вашей собаки.

Шаг 1

Список сокращений для курса ловкости домашних животных

Иллюстрация Дженнифер Стимпсон

Очистите отпечатки с труб с помощью прозрачного очистителя для ПВХ (опция).Отметьте каждую секцию трубы по длине, используя список вырезов ниже. Отрежьте все секции протяжной пилой. Запишите длину каждой секции на конце трубы, где маркировка позже будет закрыта соединителем или торцевой крышкой.

Список вырезов

(все трубы диаметром 1½ дюйма, если не указано иное)

Прыжок на ловкость

  • 8 @ 12 дюймов
  • 2 @ 48 дюймов
  • 2 @ 5½ дюйма
  • 2 @ 6½ дюймов
  • 2 @ 15¼ дюйма

Плетеные столбы

  • 4 @ 18½ дюйма
  • 2 @ 12 дюймов
  • 2 @ 24 дюйма
  • 6 @ 40 дюймов

Teeter-Totter

  • 8 @ 3¼ дюйма
  • 8 @ 19 дюймов
  • 4 @ 14½ дюйма
  • 4 @ 12 дюймов
  • 1 @ 12 дюймов (2-дюймовая труба)

Загрузите все планов для этого курса по аджилити, сделанного своими руками, здесь.

Шаг 2: перекладины

Фото Венделла Т. Уэббера

Эта планка для прыжков помогает Фидо наращивать задние конечности и лучше понимать границы. Это также помогает породам, склонным к проблемам с бедрами (например, лабрадорам и немецким овчаркам), улучшить силу и ловкость.

Шаг 3. Разрежьте упоры для перекладины

Фото Венделла Т.Уэббер

Чтобы создать чашки, на которые опираются концы перемычек, отметьте четыре тройника в центральном выпускном отверстии на одной стороне средней линии.

Вставьте обрезок трубы в один конец тройника, чтобы за него держаться, и прижмите другой конец тройника к рабочей поверхности.

Отрежьте леску с помощью протяжной пилы, затем поверните тройник и разрежьте параллельно ему, чтобы удалить большую сторону центрального выпускного отверстия. Оставшаяся чашка будет удерживать перекладины на месте, позволяя им легко смещаться, чтобы ваша собака не могла получить травму.

Шаг 4: Соберите Jump

Фото Венделла Т. Уэббера

Соберите одну сторону перемычки в следующем порядке: тройник, 5,5-дюймовая труба, отрезанный тройник, 6,5-дюймовая труба, отрезанный тройник, 15-дюймовая труба и заглушка.

Используя блок и молоток, сдвиньте каждое соединение вместе, пока труба не упрется в буртик внутри соединителей. Центр каждой чашки должен находиться на высоте 8 дюймов и 16 дюймов от земли.Чтобы удерживать стороны в вертикальном положении, вставьте 12-дюймовую трубу в каждое выходное отверстие нижнего тройника; один с торцевой крышкой, а другой с тройником. Вставьте две 12-дюймовые трубы с торцевыми заглушками в тройник основания, чтобы закрепить сборку.

Соберите вторую сторону. Соедините две стороны, поместив между ними 48-дюймовую трубу. Оберните четыре полосы красной ленты вокруг каждой планки прыжка и несколько полос с каждой стороны, чтобы сделать прыжок более заметным.

Шаг 5: плетение шестов

Фото Венделла Т.Уэббер

Серия из шести оплеток держит вашу собаку подвижной, прорабатывая ее суставы и мышцы. Начните с трех, затем добавляйте больше по мере развития собаки.

Шаг 6: Соедините детали основания

Фото Венделла Т. Уэббера

Чтобы быть уверенным, что базовые детали для петель не вращаются, сначала соедините каждую 18½-дюймовую деталь со стороной тройника. Плотно вставьте трубы в тройники с помощью бруска и молотка.Просверлите отверстие через тройник в трубе, используя дрель / отвертку с битой 1/16 дюйма. Соедините их с помощью 1-дюймового установочного винта.

Шаг 7: Совместите полюса

Фото Венделла Т. Уэббера

Присоедините пары тройник-труба, чтобы образовать одну длинную линию. Вставьте 12-дюймовую трубу в тройники на обоих концах участка и установите для каждого из них колено, 24-дюймовую трубу и торцевую заглушку. Вставьте 40-дюймовую трубу с заглушкой в ​​каждый из шести тройников.Положите весь ряд набок на ровную поверхность, чтобы все тройники были параллельны. Отметьте линию, пересекающуюся между каждым тройником и трубой между стойками, чтобы вы могли правильно выровнять их, когда вы вставляете винт. С помощью дрели / отвертки просверлите отверстие в каждом соединении, следя за тем, чтобы метка оставалась выровнен. Закрепите эти соединения установочными винтами диаметром 1 дюйм.

Шаг 8: Добавьте концевые опоры

Фото Венделла Т.Уэббер

Выпрямите затылок по вертикали, прижимая ножки с обоих концов к противоположным сторонам затылка, чтобы создать большую Z-образную форму. Когда плетеные петли идут прямо вверх и вниз, просверлите и проденьте установочный винт через оба конца каждого изгиба на обоих концах петель. Оберните две полоски синей ленты вверху и внизу каждого плетения и одну полоску в центре.

Шаг 9: Teeter-Totter

Фото Венделла Т.Уэббер

Уравновешивание на качелях помогает собакам обрести уверенность и доверять вашим командам - ​​особенно «приходи», «стоп» и «стой» - когда вы помогаете им преодолеть это.

Шаг 10: Найдите точку равновесия доски

Фото Венделла Т. Уэббера

Отметьте точку опрокидывания качалки на высоте 5 футов вдоль многослойной полочной доски размером 12 на 8 дюймов. Расположение этой точки опоры вдали от входа в качалку снизит скорость падения, когда собака ее пересечет.Отметьте две линии на расстоянии 2 дюймов с каждой стороны от точки опоры. Отметьте каждую внешнюю линию на расстоянии 3 и 9 дюймов от края.

Шаг 11: сверление для центрирующей спиральной трубы

Фото Венделла Т. Уэббера

Насухо установите отверстия 2-дюймового ремешка на перекрестие. Чтобы освободить место, чтобы головка болта могла прилегать заподлицо с верхней частью доски, снимите ремень и просверлите на четверть глубины каждого отверстия, используя дрель / отвертку, оснащенную 5/8-дюймовым лопастным битом.Просверлите оставшуюся часть каждого отверстия сверлом 3/8 дюйма.

Шаг 12: Болт на центральной вращающейся трубе

Фото Венделла Т. Уэббера

Установите 12-дюймовую 2-дюймовую ПВХ-трубу внутрь ремней, совместив их отверстия с отверстиями в плате. Прикрепите трубку-хомут к доске с помощью болтов с плоской головкой 3/8 дюйма. Отодвиньте ремешок от платы с четырьмя шайбами ​​на каждом болте. Затяните контргайку на каждом болте с помощью отвертки с плоским жалом и разводного ключа.

Шаг 13: Покрасьте доску

Фото Венделла Т. Уэббера

Покрасьте всю доску белой грунтовкой. Когда грунтовка высохнет, нарисуйте малярным скотчем область шириной 1 фут над точкой опоры. Покрасьте контактные зоны с обеих сторон платы желтой краской, смешанной с противоскользящей добавкой.

Шаг 14

Установка противовесов

Фото Венделла Т.Уэббер

Используйте два груза, чтобы замедлить спуск доски, когда на ней сидит собака. Чтобы сделать их, заполните 12-дюймовые трубы гравием и закройте оба конца. Прикрепите грузы как можно ближе к концу входной стороны, не поднимая доску над землей. Закрепите грузы металлической лентой и винтами 3/4 дюйма для листового металла.

Шаг 15: Соберите основание

Фото Венделла Т.Уэббер

Сделайте основу для качелей, создав две коробчатые стороны, соединенные поперечинами. Чтобы построить основание первой стороны, соедините колено, 19-дюймовую трубу, тройник, еще 19-дюймовую трубу и еще одно колено. Повторите, чтобы построить верх.

Соедините верхнюю и нижнюю части, вставив 3-дюймовую трубу, тройник и еще 3-дюймовую трубу между коленами на каждом конце верхней и нижней части.

Постройте вторую сторону и установите 14½-дюймовые трубы между тройниками в центре нижней части и по бокам сторон рамы.

Установите фитинги рамы с помощью блока и молотка, но не затягивайте верхнюю поперечину и один угол. Оберните полоски желтой ленты вокруг основы, чтобы вашей собаке было легче ее видеть.

Шаг 16: Поместите доску на основание

Фото Венделла Т. Уэббера

Проденьте 2-дюймовую трубу на перекладине для качелей над поперечиной. Соедините крестовину и последний угол.Коснитесь всех соединений фрейма, пока они не будут защищены


Рекомендуемые инструменты:

Смогут ли хомяки жевать картонные коробки?

Джефф Кац

Симпатичные, приятные и очаровательные домашние животные, хомяки веками выживали в диких регионах Европы и Азии. Их навыки выживания включают бег, копание, строительство гнезд и накопление еды. У хомяков крепкие зубы, и они прекрасно умеют жевать. На самом деле жевание для хомяков - абсолютно жизненно важное занятие.

Жевание

Все потенциальные владельцы хомяков должны помнить о том, что хомяки любят жевать.Помимо того, что хомячкам нужны крепкие зубы для того, чтобы раскалывать и пережевывать пищу, которая может быть жесткой и волокнистой, им нужны зубы, чтобы пробить материал, который они могут использовать для гнезд и укрытий. Хомяки общаются со своими хозяевами, но они жаждут конфиденциальности и безопасности. Их сильные зубы и отличные способности копать и строить помогают им создавать вольеры, которые сохраняют их в безопасности и скрывают.

Зубы

Владельцы хомяков должны помнить, что зубы хомяка никогда не перестают расти. В результате жевание является абсолютной необходимостью, чтобы зубы хомяка не становились слишком длинными, что создавало серьезные проблемы.Соответственно, организации, которые предоставляют хорошую информацию о хомяках в качестве домашних животных, такие как ASPCA и RSPCA, советуют регулярно предоставлять хомякам множество безопасных жевательных игрушек и жевательные предметы. Картон, не содержащий химикатов, - особенно желательный материал для хомяков.

Картон

Я застенчивый белый хомяк, выглядывающий из тюбика изображение Николая Охитина с Fotolia.com

Большинство картонных рулонов бумажных полотенец и рулонов туалетной бумаги не очень толстые. Те, которые не содержат остатков клея или химикатов, являются отличным развлечением для хомяков; они будут играть в рулон, разжевать его на куски и использовать останки как материал для гнезд.Кусочки картонных коробок также служат хомячками в качестве жевательных предметов; Если коробка довольно толстая, ваш хомяк может рассматривать ее как проблему для жевания.

Ящики

Ящики могут служить укрытиями и грызущим материалом. Небольшая коробка с норой размером с хомяка, помещенная в вольер хомяка, будет служить защитным логовом; ваш хомяк может затолкать его в укромное угловое гнездо. Хомяк может грызть коробку, если она картонная, но наличие других жевательных игрушек и угощений в вольере на регулярной основе, вероятно, уменьшит желание хомяка жевать укрытие из коробки.Всегда можно заменить обветшалую конструкцию на новую.

Дополнительные советы

Если вам нужно переносить хомяка с места на место, то, вероятно, подойдет и толстый картонный контейнер, но может быть хорошей идеей поискать переноску из более прочного, не разжевываемого материала, если вам нужно транспортировать ваш хомяк довольно часто. Убедитесь, что любой картон, представленный хомячку, безопасен и чист.

Ссылки

Ресурсы

Фотоальбом

Писатель Биография

Джефф Кац был профессиональным библиотекарем, педагогом, историком, писателем и редактором почти 20 лет.Он имеет степень магистра библиотечного дела Университета Британской Колумбии и степень бакалавра классических исследований Хантер-колледжа Городского университета Нью-Йорка.

Разработка машины с приводом от шатуна и шкива - DIY для детей

Рекомендуемый возраст: 9+

Используйте повседневные материалы для создания картонного автомата с кривошипным механизмом, который может выполнять множество сложных движений, от подпрыгивания вверх и вниз до вращения по кругу! Этот игривый самодельный проект, вдохновленный деятельностью музея Exploratorium в Сан-Франциско, сочетает в себе механику и повествование, создавая единственный в своем роде шедевр.

Это необычный проект «Сделай сам для детей»: это шаг к тому, чтобы стать новатором

Каждая задача Galileo «Дизайн-сам» учит тем же методам, которые профессиональные дизайнеры, инженеры и художники используют в своей работе. Мы верим, что обладая такими навыками, вы можете изменить мир.

Они нужны всем новаторам → берегитесь!
  • ЗНАНИЯ: факты, навыки или контекст для информирования вашего проекта

  • MINDSET: правильное настроение для инноваций

  • ПРОЦЕСС: шаги, которые помогут вам на пути к вашей цели

ВЫЗОВ ДИЗАЙН-ЭТО-САМ

Постройте картонный автомат, который…

  • Включает как минимум два движущихся персонажа.
  • Работает плавно.
  • Имеет прикольную тему!
ОПОВЕЩЕНИЕ ЗНАНИЙ

Автомат - это неэлектрическая движущаяся машина, предназначенная для выполнения заданной последовательности действий. Еще с древних времен автоматы пытались имитировать жизнь с помощью механических средств. Некоторые из них функциональны (например, часы и часы), а другие - чисто декоративные, что делает их увлекательной смесью инженерии и искусства.

ЧТО ВАМ НУЖНО
  • Коробка из гофрированного картона, мин. 12 ″ Д x 8 ″ Г x 10 ″ В *
  • Малярная лента
  • Ножницы
  • Карандаш
  • Линейка
  • Точилка для карандашей
  • Дюбель толщиной 1 1/4 дюйма, что примерно на 4 дюйма длиннее вашей коробки
  • 2 дополнительных дюбеля 1/4 дюйма длиной примерно 4 и 6 дюймов (6 дюймов опционально)
  • 2-4 пробки **
  • 1 палочка для поделок
  • Термоклеевой пистолет и клеевые стержни
  • 2 или более 3 унции.бумажные стаканчики
  • 1 тонкая трубочка для питья
  • 2 или более бамбуковых шампуров
  • Крафт-пена, строительная бумага, средства для чистки труб и другие декоративные материалы
  • 1 резинка, примерно 1⁄8 ″ x 7 ″ (необязательно)

* Размер коробки не обязательно должен быть точным, но он должен быть не менее 8 дюймов в глубину, чтобы ваш вращающийся механизм не ударялся о его внутреннюю часть.

** Нам нравятся пробки (которые иногда можно получить бесплатно в ресторанах), потому что их можно проткнуть шпажкой и придать им некоторый вес.Вы также можете использовать толстую упаковочную пену или слои ремесленной пены вместе с металлической шайбой для увеличения веса.

КАК СОБИРАТЬ КАРТОННЫЙ АВТОМАТ
Шаг 1.

Подготовьте коробку . Закройте заслонки на дне коробки и закрепите их малярным скотчем. Используйте ножницы (и немного мышц!), Чтобы срезать четыре створки коробки наверху. Установите коробку продольно отверстием вперед.

Шаг 2.

Найдите центр каждой стороны коробки . Используя линейку и карандаш, нарисуйте линии из противоположных углов, чтобы образовать X на одной стороне. С помощью заостренного карандаша проделайте отверстие в середине буквы X. Повторите то же самое с другой стороны.

Шаг 3.

Установить коленчатый вал . Заострите один конец дюбеля точилкой для карандашей и проденьте его в оба отверстия в коробке. Наденьте пробку на заточенный конец дюбеля.

Шаг 4.

Удерживать коленчатый вал на месте . Вырежьте из обрезков L-образный кусок картона, затем приклейте нижний край L к не пробковому концу дюбеля, как это:

Шаг 5.

Сделайте рукоятку кривошипа . Разломите палочку пополам и приклейте ее две части горячим клеем к концу коленчатого вала под прямым углом. Поместите 4-дюймовый кусок дюбеля между деталями поделки в форме буквы L, приклеивая их на место. Это должно дать вам прочную рукоятку.

ОПОВЕЩЕНИЕ ЗНАНИЙ

Кулачки - это части машин, которые преобразуют круговое вращательное движение в линейное движение вверх-вниз или из стороны в сторону. Форма, размер, положение и количество кулачков создают различные виды движения. Кулачковые толкатели - это объекты, которые перемещаются кулачком.

( На чертежах ниже шага 8 толкатели кулачков представляют собой горизонтальные круги, которые опираются на верхнюю часть кулачков. )

Шаг 6.

Создайте опору кулачкового толкателя . Приклейте небольшой бумажный стаканчик вверх дном к верхней части коробки, где вы хотите, чтобы был ваш первый движущийся элемент. С помощью заостренного карандаша проделайте отверстие в чашке и в коробке прямо под ней.

Шаг 7.

Обеспечьте вашу поддержку . Разрежьте соломинку пополам и вставьте ее в оба отверстия, оставив немного торчащих вверху (через чашку) и внизу (через коробку).Закрепите его скотчем, чтобы он не скользил. Это поможет уменьшить трение и гарантировать, что ваш кулачковый толкатель не будет раскачиваться.

ЗАДАЧА РАЗУМА

Вашего автомата еще не существует - вам нужно проявить фантазию и создать для него дизайн. Какие типы персонажей или объектов будут в вашей сцене? Как эти вещи будут двигаться? Ваше видение должно быть как механическим (как движутся элементы), так и визуальным (как выглядят элементы).Как только вы придумаете четкое видение сцены автомата, которую хотите создать, вы можете составить план и выбрать правильную форму кулачка ниже, чтобы воплотить ее в жизнь.

Шаг 8.

Выберите форму кулачка . Форма и размер ваших кулачков будут влиять на то, как будут двигаться элементы вашего автомата. Посмотрите внимательно на иллюстрации и фотографии различных камер ниже и попытайтесь представить, как будет работать каждый дизайн. Выберите форму кулачка, которая, по вашему мнению, будет соответствовать предполагаемому вами движению.

Шаг 9.

Сделайте свой первый кулачок . (Хотя вы можете выбрать любую форму, которая вам нравится, мы сначала рассмотрим простой дизайн.) Вырежьте картонный круг из ваших обрезков от 3 до 4 дюймов в диаметре. Проделайте в нем дырочку карандашом. Положение отверстия влияет на то, насколько толкатель кулачка будет перемещаться вверх и вниз. Чем дальше он от центра, тем сильнее движение вверх-вниз.

Существует множество вариантов кулачковой формы, поэтому поэкспериментируйте с несколькими вариантами, прежде чем остановиться на одном.Попробуйте эксцентриковые кулачки, кулачки в форме улитки или даже несколько кулачков с одним толкателем!

Шаг 10.

Подготовьте кулачок к установке . Сделайте прорезь снаружи кулачка до отверстия. Горячим клеем L-образный кусок картона размером примерно 1,5 x 1,5 дюйма в вертикальном положении на кулачок на другой стороне отверстия. Это будет использоваться для предотвращения раскачивания кулачка.

Шаг 11.

Наденьте кулачок на коленчатый вал через прорезь на кулачке и в отверстие.

Шаг 12.

Поместите кулачок под опору толкателя кулачка (чашка и соломинка) и приклейте свободную сторону картона L к коленчатому валу.

Шаг 13.

Сделайте кулачковый толкатель . Вырежьте еще один круг от 3 до 4 дюймов и приклейте пробку к центру. В зависимости от размера коробки вам может потребоваться разрезать пробку пополам кухонным ножом или аккуратно поработать ножницами.Проделайте отверстие в верхней части пробки с помощью шпажки.

Шаг 14.

Установите кулачковый толкатель . Удерживайте толкатель кулачка над кулачком и ниже опоры толкателя кулачка. Бросьте вертел в соломинку, проходящую через вашу опору. Вставьте шпажку в отверстие, которое вы сделали в пробке кулачкового толкателя.

Шаг 15.

Протестируйте! Дайте рукоятке кривошипа и посмотрите, как работает ваш автомат.Помните, ваша цель - добиться плавности и надежности движений.

ЗАЩИТА ПРОЦЕССА

В этом проекте много движущихся частей, и можно ожидать, что сначала они могут двигаться не плавно. Ваш кулачок может застрять или опора следящего механизма может быть изогнута. Потратьте время на медленное вращение коленчатого вала и внимательно посмотрите на свою конструкцию, оценив , если и почему ваши кулачки не работают правильно. Редизайн на этом важном этапе процесса обеспечит успешную работу автомата, когда вы закончите!

Шаг 16.

Редизайн (и еще раз редизайн) . Если сразу не все идет гладко, не отчаивайтесь! Вы можете легко изменить положение кулачка, отсоединив его от коленчатого вала и переместив. Если вам нужно переделать камеру, просто снимите ее и попробуйте еще раз. Вспомните то видение, которое вы создали для сцены с автоматом, и то, как вы хотите, чтобы персонажи двигались и взаимодействовали. Если у вас возникли проблемы с оценкой качества движения, прикрепите небольшой кусок ленты к вершине вертела и посмотрите, как движется флаг, когда вы поворачиваете рукоятку.Пришло время убедиться, что детали движутся так, как вы их себе представляли.

Шаг 17.

Сделайте еще движения . Повторите шаги с 6 по 15, чтобы создать больше движений с помощью разных кулачков в соответствии с вашим видением.

Шаг 18.

Добавьте своих персонажей! Мы остановились на космической тематике с космическим кораблем и НЛО из крафтовой пены. Вы можете использовать слои пены, чтобы некоторые детали (например, наши ракетные огни и огни НЛО) всплывали.

Шаг 19.

Создайте свою сцену (и сделайте ее потрясающей) . Добавьте больше элементов, которые помогут рассказать вашу историю. Попробуйте найти предметы, которые покачиваются и покачиваются вместе с кулачковым толкателем, например очистители труб или сложенную бумагу. Попробуйте покрыть картонные поверхности разноцветной плотной бумагой, чтобы сделать сцену более яркой. Проявите творческий подход к другим декоративным материалам и добавьте столько украшений, сколько захотите. Все в ваших руках!

НА ИННОВАЦИЯХ!

Хотите еще больше движения? Создайте еще один движущийся элемент своими руками! Мы добавили вращающуюся звезду со шкивом из резиновой ленты.Вот как можно сделать нечто подобное:

Шаг 1.

Приклейте сложенный кусок картона к заднему углу коробки со стороны, противоположной кривошипу. Прикрепление картона к углу (к боковой и задней сторонам коробки) создает прочную поверхность для шкива.

Шаг 2.

Приклейте кусок пробки и кусок картона размером 1 x 2 дюйма на заднюю часть картонного удлинителя сбоку от вашего автомата. Пробка должна быть на расстоянии около 9 дюймов от коленчатого вала ниже.

Шаг 3.

С помощью заточенного карандаша проткните два отверстия, как на фотографии ниже. Проденьте свой 6-дюймовый дюбель через оба отверстия.

Шаг 4.

Временно снимите один конец дюбеля, чтобы вы могли закрепить 7-дюймовую резиновую ленту вокруг коленчатого вала внизу и короткого дюбеля вверху. Поверните рукоятку. Короткий дюбель должен вращаться вместе с коленчатым валом. Если резинка слишком ослабла, снова прикрепите кусок пробки / картона немного выше (или используйте резиновую ленту меньшего размера).Если он слишком тугой, снова прикрепите его ниже (или используйте ремешок большего размера).

Шаг 5.

Присоедините подвижный элемент к внутреннему концу короткого дюбеля и наблюдайте, как он вращается!

Хотите большего? Ознакомьтесь с другими задачами Galileo DIY для детей.

Galileo Learning пробуждает в каждом ребенке новатора через летние лагеря в Калифорнии, Чикаго и Денвере.

Перфорированная труба

- отверстия вверх или вниз?

Q : Когда я использую перфорированную трубу в дренажной системе, должны ли отверстия идти вверх или вниз?

A : Стивен Бачек, жилой архитектор из Рединга, Массачусетс., которая специализируется на проектировании долговечных домов с низким энергопотреблением, отвечает : Я слышу аргументы в пользу обоих методов, но на самом деле это зависит от того, как труба функционирует в вашей дренажной системе. Прежде чем идти дальше, труба, которую мы здесь обсуждаем, представляет собой сверхпрочную трубу из ПВХ сортамента 40 с двумя или тремя рядами отверстий с наружными рядами, обычно под углом 120 ° друг к другу. Я не рекомендую использовать гофрированные гибкие трубы в водосточных системах.

При разработке режима управления водными ресурсами в доме я стараюсь сливать воду на дневной свет («Учебник по управлению водными ресурсами», 17 июня).В этой системе дренажная труба по периметру дома соединяется с водосточными трубами, а также с водосточной трубой по периметру в подвале, и все они стекают под действием силы тяжести в трубу, выходящую из земли на безопасном расстоянии от здания. Здесь перфорированная труба выполняет две функции: сбор и транспортировку, причем последняя является основной функцией. Я кладу трубу перфорацией вверх и рассчитываю на текущую воду из водосточной трубы, чтобы предотвратить накопление ила и мусора в трубе.

Я также помещаю трубы по периметру в то, что я называю земляным желобом, траншеей, заполненной щебнем и обернутой со всех сторон фильтровальной тканью - труба внутри трубы. Вода, стекающая со стен или капающая с карниза, диффундирует через фильтровальную ткань и щебень, причем большая часть жидкости распределяется по грунтовому желобу. Земляной желоб должен быть насыщен до уровня перфорации, прежде чем в трубу попадет какое-либо значительное количество воды, и вероятность того, что это произойдет, обычно довольно мала.В этом случае труба должна быть полностью забита илом и грязью, чтобы стать неэффективной.

Перфорация направлена ​​вниз, и основная функция - сбор и распределение. Даже при помещении в желоб, как описано выше, труба заполняется грунтовыми водами быстрее. Когда в одну зону попадает больше воды, чем в другую, она перетекает в другую часть трубы и стекает. Это, по-видимому, лучше всего работает во французской дренажной системе, где лишняя вода стекает в отстойник для откачки.В установках, которые я устанавливаю, гораздо труднее вымыть мусор перфорацией вниз. В любом случае, однако, когда ил и мусор заполняют трубу до уровня перфорации - по существу, половины диаметра трубы - она ​​больше не может принимать воду и больше не эффективна для дренажа.

Так что есть веские аргументы в пользу обоих методов. Расположение отверстий вверх - это самый эффективный план для систем, которые я разработал. Независимо от вашего предпочтения относительно размещения перфорации, я всегда рекомендую устанавливать очистные устройства в стратегически важных местах для очистки трубы, если она заблокируется или станет вялой.
