Примыкание трубы на кровле из шифера

Классическими устройствами для обогрева любого жилого здания являются топливные котлы и печи, работающие на твердом, жидком или газообразном виде топлива. Продукты горения топлива удаляются из помещений через дымоход, который выводится через кровлю. При его установке и выводе трубы над всегда происходит нарушение герметичности, что приводит к проблемам кровельной гидроизоляции. Поэтому при монтаже требуется особая аккуратность и тщательность проведения работ, чтобы минимизировать нарушение герметичности и полностью заделать полученные щели. Иначе крыша будет протекать.

Вывод дымохода над поверхностью крыши и проведение его гидроизоляции для каждой кровли имеет свои особенности. В этой статье рассмотрим, как осуществить установку и провести герметизацию его стыка с шифером.

Содержание:

  • 1 Монтаж дымохода
    • 1.1 Выбор места расположения трубы на поверхности крыши
  • 2 Безопасность и герметичность стыковки дымохода с кровлей
  • 3 Подготовка материала и инструмента
  • 4 Устройство обрешетки и вывод дымохода через шифер
  • 5 Заделка круглой трубы с помощью проходки или насадки
  • 6 Примыкание квадратной трубы на шиферной крыше

Монтаж дымохода

Чтобы осуществить вывод в месте, которое минимально нуждается в гидроизоляции, и устранить потери герметичности, необходимо решить две основные задачи:

  1. выбрать оптимальное место расположения дымоотвода на поверхности крыши;
  2. обеспечить безопасную и герметичную стыковку кровельных прослоек с трубой.

Выбор места расположения трубы на поверхности крыши

Расположение должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не меньше, чем на 0,5 м. Оголовок также должен быть выше уровня поверхности кровли на 0,5 м.

Наглядно схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода объясняется минимальным скоплением осадков в этом месте. Здесь собирается меньше снега зимой и вероятность протечки в месте стыка будет незначительной при его таянии.

Безопасность и герметичность стыковки дымохода с кровлей

Кровля утепленного дома имеет многослойное устройство, включая кроме верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такую конструкцию называют «кровельным пирогом». Она защищает дом от снега, ветра и дождя, сохраняет тепло внутри него и обеспечивает длительную эксплуатацию.

При выводе дымохода непрерывность прослоек пирога нарушается. Они изготовлены из горючих материалов. В месте стыка, при неправильно проведенной изоляции, могут подвергнуться оплавлению или возгоранию. Поэтому укладывать их встык нельзя. Между трубой дымохода и кровлей нужно оставлять безопасный зазор.

Листы шифера невозможно уложить впритык к трубе. При выводе её через шифер образуются щели, которые без проведения герметизации будут пропускать влагу во внутреннее подкровельное пространство.

Процесс герметизации для разных конструкций может отличаться. Он может иметь круглую, прямоугольную или квадратную форму. Квадратный или прямоугольный дымоход обычно выполнен из кирпича, круглый – из металла или асбестоцемента.

Подготовка материала и инструмента

Для проведения вывода трубы и герметизации ее стыка понадобятся различные вспомогательные материалы. Условно они делятся на две функциональные группы:

  1. Материалы, предназначенные для герметизации щелей, образованных при стыке кровли с трубой дымоотвода. К ним относятся различные фартуки, подворотнички проходки. Они могут быть выполнены из стали с оцинкованной поверхностью, силиконовых или резиновых материалов. Эти изделия обеспечивают поверхностное покрытие стыковых щелей;
  2. Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси с цементной основой, битумная мастика, а также современные изделия для герметизации. Например, самоклеящиеся материалы в виде ленты.

Для щелей меньше 5 мм в основном применяют термоустойчивые герметики. При размере щели более 1 см используются растворы на основе цемента, а также фартуки и уплотнители, изготовленные из разных материалов.

Для выполнения работ потребуются также инструменты:

  • отвертки, шуруповерты, саморезы;
  • молоток;
  • ножовка или болгарка;
  • пистолет для нанесения герметика.

Устройство обрешетки и вывод дымохода через шифер

Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.

Обрешетка может быть однослойной и двухслойной.

При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.

Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.

Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.

В месте будущего расположения дымохода к обрешетке монтируют закладные элементы. Деревянные бруски обрешетки и стропил должны быть расположены от него на расстоянии не менее 130 мм.

Заделка круглой трубы с помощью проходки или насадки

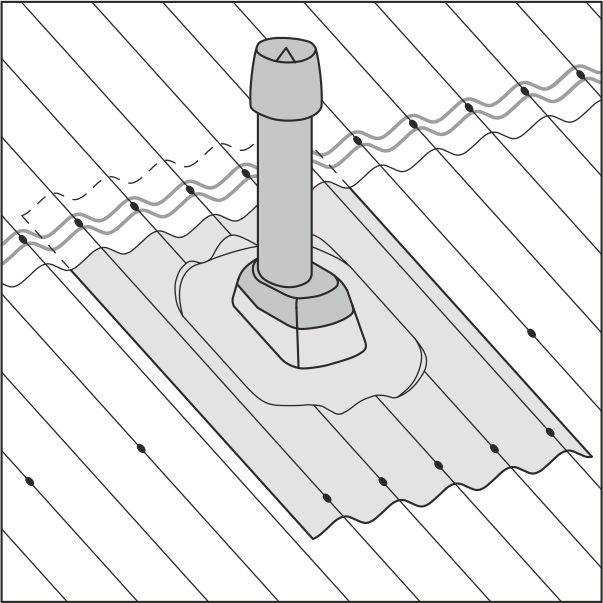

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

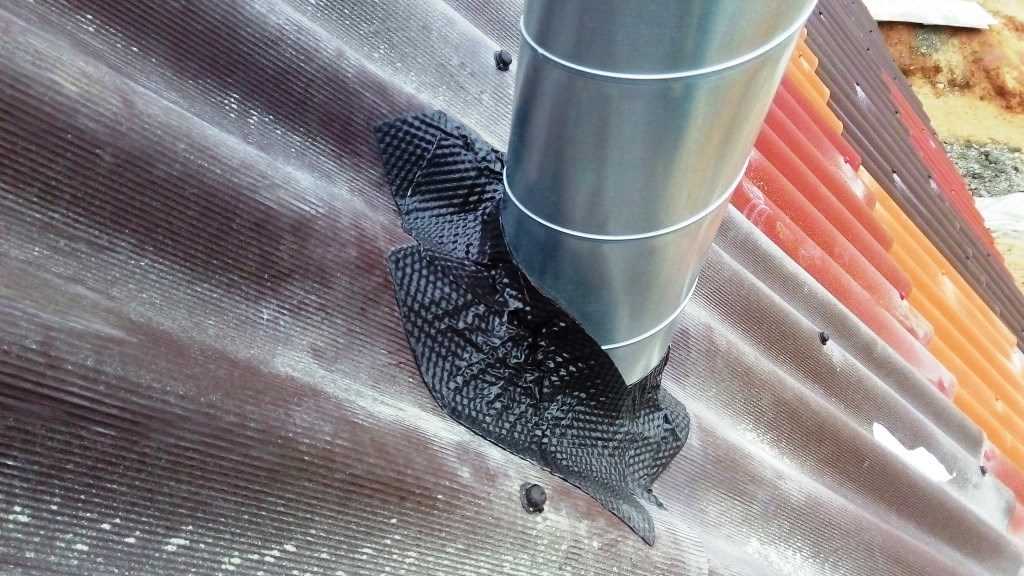

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

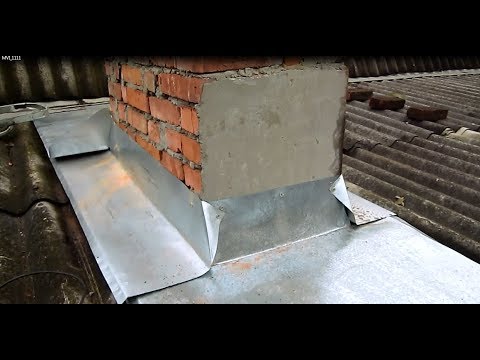

Примыкание квадратной трубы на шиферной крыше

Квадратную или прямоугольную трубу для отведения дыма обычно делают из кирпича. Раньше в месте примыкания её к поверхности с внешней стороны делали утолщение, что позволяло выполнять герметизацию выходного отверстия.

Сейчас по периметру делают фартук в виде возвышенности из цементно-песчаной смеси. Это сооружение называется «выдра». Перед этим щель стыка между шифером и дымоотводом закрывают изогнутыми стальными полосками. Одна сторона изгиба примыкает к кирпичной стенке, а вторая – к поверхности. Такой оклад из стали крепится по всей окружности трубы. Сверху он заливается раствором, изготовленным из смеси цемента с песком. Чтобы раствор не растекался, по краям площадки делают бортики. Для этого используется картон, обернутый полиэтиленовой пленкой или планки из дерева. После застывания смеси бортики убираются.

Уровень застывшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды с его стороны на цементно-песчаном фартуке сооружается выступ с уклоном.

Примыкание трубы к кровле — как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Содержание статьи:

1. Расположение примыкания
2. Как герметизировать трубу на крыше
3. Дымоход и кровельный материал

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек.

В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

  • стропильных ног по сторонам от трубы дымохода;
  • крепления поперечных балок на стропила.

Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

  • полотна надрезают в форме конверта;
  • их края доводят к поперечным балкам или стропилам;
  • фиксируют материал скобами или гвоздями;
  • гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
  • пароизоляцию прижимают основанием каркаса под материал отделки чердака.

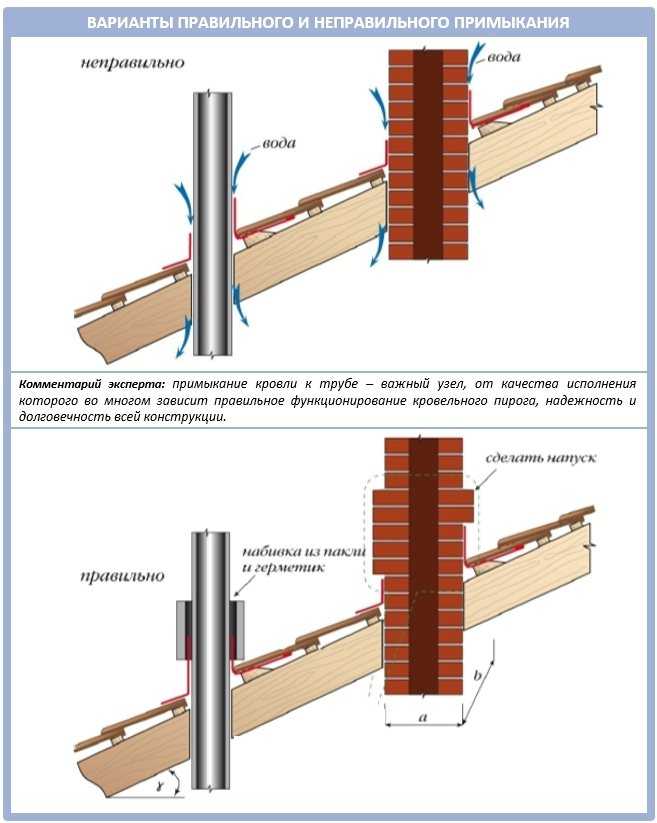

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук.

Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей.

Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком. Читайте также: «Как сделать отделку трубы на крыше – варианты обшивки».

В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: «Обход трубы металлочерепицей»).

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: «Разуклонка плоской кровли: методы»). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам.

Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: «Дымоход из асбестоцементной трубы»).

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.

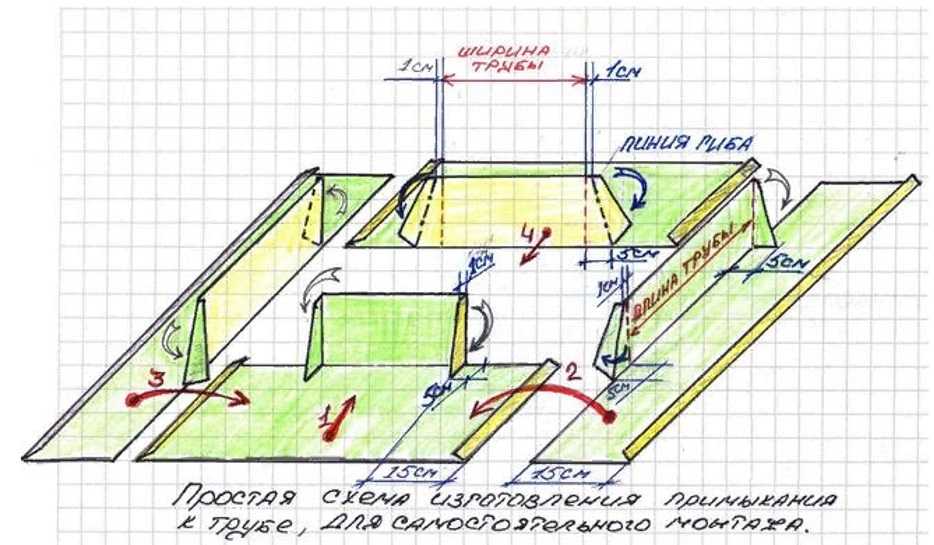

Монтаж планок примыкания, подробная инструкция на видео:

Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: «Как обустроить проход трубы через крышу»). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: «Вывод дымохода через стену — инструкция».

Установка облицовки дымохода (сделай сам) | Семейный мастер

Время

Полный день

Сложность

Продвинутый уровень

Стоимость

51–100 долл. США

Введение

Этот традиционный, проверенный временем метод прошивки гарантирует надежную фиксацию. Следуйте этому пошаговому процессу, и вы сможете исправить утечку и сэкономить 100 долларов.

Необходимые инструменты

  • Алмазный диск (для сухой резки)
  • Удлинительная лестница
  • Шлифовальный станок
  • Кроншливые кронштейны
  • Жгут крыши
  • Прямая резка оловов. гидроизоляция
  • Оцинкованная ступенчатая гидроизоляция
  • Полиуретановый герметик
  • Самоклеящаяся кровельная мембрана (защита от льда и воды)

Дымоход негерметичен? Ищите проблемы с перепрошивкой

Рисунок A: Детали обшивки дымохода

Семейный мастер на все руки

Дымоходы печально известны своими протечками, и виновником почти всегда являются отливы из листового металла. Спросите любого кровельщика. Но для того, чтобы обнаружить проблемы, не обязательно быть экспертом — просто найдите залитые водой потолки или другие явные признаки протечки рядом с дымоходом. Итак, что размещают вокруг дымохода, чтобы предотвратить утечки?

Вам понадобится установить новую облицовку дымохода, если она отсутствует, проржавела, выпала или полностью покрыта кровельным гудроном (типичное краткосрочное решение, которое обязательно скроет более серьезные проблемы). Это также хорошее время для установки нового оклада, когда вы кладете новую черепицу, потому что вы хотите, чтобы она прослужила так же долго, как и новая кровля (от 25 до 40 лет).

В этой статье мы расскажем, как заказать новую обшивку и установить ее на кирпичный дымоход. Наша крыша покрыта битумной черепицей, но процедура такая же, как и для деревянной черепицы. Шиферные и черепичные крыши требуют специальных методов гидроизоляции, которые лучше оставить профессионалам. Обшивка дымохода — это продвинутый проект «сделай сам». Во-первых, вам должно быть удобно работать на крыше. Затем вы должны измерить, вырезать и согнуть листовой металл, чтобы он точно подходил к дымоходу, и уложить все детали так, чтобы они пропускали воду. Тем не менее, если вы хорошо владеете инструментами и внимательно следуете нашим инструкциям и схемам, вы сможете прошить свой дымоход за день. А что касается стоимости ремонта дымохода, то, сделав это самостоятельно, вы сэкономите сотни долларов.

Проект шаг за шагом (12)

Шаг 1

Сначала соберите все материалы, а затем удалите старую гидроизоляцию

Семейный мастер на все руки

Подденьте, отожмите и соскребите старые металлические планки и кровельный цемент.

Прежде чем что-либо делать, подготовьте лестницу, кровельные кронштейны и ремни безопасности, чтобы вы могли безопасно и эффективно работать на крыше. Затем измерьте дымоход и закажите седло и детали обшивки (см. «Как купить обшивку дымохода» ниже).

Мы заказали весь наш оцинкованный металлический отлив 26 калибра, согнутый под нужными углами и размерами, в магазине листового металла, специализирующемся на кровельных работах. Магазин проделал большую работу. Скинул размеры и через три дня товар был готов забрать. Даже с изготовленным на заказ седлом прошивка стоила недорого. В дополнение к гидроизоляции и черепице купите рулон самоклеящейся кровельной мембраны (также называемой защитой от льда и воды), два тюбика полиуретанового герметика и упаковку из 25 забивных расширяющихся анкеров в домашнем или кровельном центре. магазин.

Помимо основных ручных инструментов, таких как молоток, рулетка, 2-фут. уровня и угольника вам понадобится несколько специальных инструментов для работы с листовым металлом, а также для резки и сверления кирпичной кладки. Купите пару хороших ножниц по металлу с прямым лезвием размером 3/16 дюйма. сверло для каменной кладки и шлифовальный станок (отличный повод купить этот полезный инструмент) или циркулярная пила с алмазным диском для сухой резки для нарезания канавок в растворе (фото 7).

Не забудьте средства безопасности. Вам понадобится прочная удлинительная лестница, чтобы подняться на крышу, а также кровельные кронштейны и высококачественные доски 2 × 10, чтобы безопасно работать, когда вы туда доберетесь. Для максимальной безопасности, особенно если крыша крутая или высокая, купите персональную систему защиты от падения, состоящую из страховочной привязи, стропы, захвата для веревки, веревки и анкерного крепления на крыше.

Как определить уклон крыши

Семейный мастер на все руки

Найдите уклон крыши. Пометьте один край 2-футового. квадратный отрезок фанеры или картона «крышу» и приложите размеченным краем к крыше. Начертите на фанере ровную линию длиной не менее 12 дюймов и обозначьте ее как «бег».

Семейный мастер на все руки

Отмерьте 12 дюймов по линии «прогона» и сделайте отметку. С помощью угольника начертите квадратную линию от этой отметки до края фанеры с надписью «крыша». Назовите эту линию «подъем». Измерьте длину линии с надписью «подъем», чтобы определить уклон, выраженный в дюймах подъема на каждые 12 дюймов длины. В нашем случае уклон крыши составляет 6 дюймов подъема на каждые 12 дюймов пробега.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Установка седла дымохода

Семейный мастер

Вставьте предварительно согнутую и припаянную опору дымохода на место за дымоходом. Прибейте его к крыше по верхнему краю. Пространство 1 дюйм. оцинкованные кровельные гвозди примерно через каждые 6 дюймов по краям или ближе, если необходимо, чтобы сгладить металл.

Закройте боковые стороны дымохода предварительно согнутыми кусками ступенчатой ​​планки под каждым рядом черепицы (фото 4 и 5). Слегка приплюсните ступенчатый отлив перед тем, как прибить его гвоздями, чтобы обеспечить более плотное, подпружиненное прилегание к дымоходу. Обратите особое внимание на наложение каждой части гидроизоляции на предыдущую таким образом, чтобы вода отводилась поверх черепицы. Это залог успешной работы по перепрошивке.

Завершите гидроизоляцию основания, прибив седло к крыше и уплотнив его дополнительными полосами мембраны (Фото 6). Покройте гонтом ту часть седла, которая опирается на крышу, и аккуратно обрежьте черепицу вдоль желоба, оставив около 2 дюймов металла открытым.

Как купить обшивку дымохода

Сделать острые прямые изгибы листового металла сложно, если у вас нет доступа к инструменту, называемому гибочным прессом для листового металла. Даже в этом случае вам понадобится опыт, чтобы согнуть сложные формы. Вот почему мы рекомендуем вам заказать обшивку дымохода в мастерской по изготовлению листового металла. Крупные кровельные компании часто имеют свои собственные магазины листового металла и являются лучшим местом для покупки седла дымохода и оклада; они точно знают, что вам нужно. В противном случае проверьте Желтые страницы в разделе «Листовой металл». Мы использовали оцинкованную листовую сталь 26-го калибра для нашего фартука и седла, но также можно использовать предварительно обработанную сталь или медь.

Большинство дымоходов имеют за собой небольшую конструкцию, похожую на крышу, называемую седлом (Фото 6), которая отводит снег и воду в обе стороны дымохода. Независимо от того, есть ли у вашего дымохода деревянная седловина, покрытая черепицей, седло из листового металла или вообще без седла (как дымоход в этой истории), мы рекомендуем установить новое седло из листового металла, изготовленное на заказ (Фото 6).

Изготовленные на заказ седла спаяны друг с другом в критических точках, которые трудно загерметизировать на сборных седлах. Паяные седла из листового металла шириной менее 3 футов являются самонесущими и их легче установить, если вы просто вырвете любой существующий металлический или деревянный седло. Большинство старых седел были установлены прямо поверх досок крыши и не нуждались в исправлении. В противном случае заполните недостающие доски перед установкой нового седла. Седлам шириной более 3 футов может потребоваться дополнительная поддержка. Обратитесь за советом к производителю листового металла.

Сгибание и пайка седла — дело сложное, но для того, чтобы согнуть седло, в мастерских по обработке листового металла от вас требуется всего две информации: ширина дымохода и уклон крыши (см. «Как определить уклон крыши», ).

В дополнение к седлу вам потребуются следующие детали из листового металла (см. рис. A):

  • Прокладка переднего основания. Заказ примерно на 12 дюймов больше, чем ширина дымохода. На некоторых лесопилках есть «освещение слухового окна», которое будет работать в этом месте. Возможно, вам придется отрегулировать угол, согнув его, чтобы он соответствовал уклону вашей крыши.
  • Предварительно изогнутые ступени, 8 x 8 дюймов. Кровельщики называют их «коробками для черепицы». Вам понадобится по одному на каждую черепицу вдоль края дымохода плюс несколько дополнительных. На большинстве лесопилок они есть.
  • Обшивка передней крышки и обшивка боковой крышки. В некоторых магазинах листового металла для этой цели есть оклад, но вам, вероятно, придется его изготовить. Измерьте перед дымоходом расстояние от крыши до третьего строительного шва и добавьте примерно дюйм, чтобы определить необходимую высоту. Форма относительно проста, поэтому вы можете купить плоский листовой металл, называемый «рулонным материалом», и согнуть его самостоятельно.
  • Прошивка задней крышки. Этот оклад идентичен окладу на передней и боковой крышках.

Первоначально опубликовано: 31 января 2019 г.

Проверенный временем подход к обшивке дымохода

Сводка: Для правильной обшивки дымохода используются два слоя металла: обшивка и ответная обшивка. В этой статье подрядчик по кровельным работам Дайами Плотке объясняет, как он выполняет каждый этап процесса гидроизоляции. Он почти всегда выбирает медь для облицовки дымоходов из-за ее внешнего вида, долговечности, восприимчивости к пайке и пластичности. Серия из трех подробных рисунков демонстрирует шаги Плотке. В первом показано, где вырезать канавку в кирпичной кладке для ответной планки, как укладывать самоклеящуюся подложку поверх заплаты OSB-обшивки и вверх по бокам дымохода, а также как устанавливать фартук. Второй показывает, как установить ступенчатую планку и поддон, и включает в себя методы Плотке для резки и складывания меди в точках перехода, чтобы обеспечить максимально плотное прилегание. В третьем показано, как установить контрпрошивку. Прежде чем прикрепить ответную планку к кирпичу, Плотке использует клинья из гнутой меди, чтобы удерживать ответную планку в канавке, и медные заклепки, чтобы соединить ответную планку на верхнем склоне с ответной планкой по бокам. На склоне больших дымоходов он устанавливает медный сверчок для отвода воды и снега.

К тому времени, когда мою кровельную компанию вызвали, чтобы осмотреть протекающий дымоход, обшивка вокруг дымохода была гнилой, а стропила крыши под ним имели признаки повреждения водой.

Когда битумная черепица на этой крыше была заменена несколько лет назад, кровельщик положил новый слой архитектурной черепицы поверх существующей черепицы с тремя выступами и повторно использовал оригинальную алюминиевую облицовку дымохода дома. Он заделал несколько небольших течей в углах гидроизоляции кровельным клеем, но не трогал гидроизоляцию в остальном. Если бы кровельщик лучше справился с обшивкой дымохода, клиент был бы избавлен от головной боли и расходов на замену обшивки дымохода и ремонт крыши через несколько лет.

Медный отлив стоит своих денег

Мы почти всегда заменяем алюминиевый отлив на медный. Конечно, медь стоит дороже алюминия, но это лучший материал по нескольким причинам. Во-первых, он хорошо выглядит, служит почти вечно и отлично паяется. Однако, что более важно, он более податлив, чем алюминий. Отливы можно сформировать на глаз на металлическом тормозе и легко отрегулировать вручную на крыше. Когда придет время для новой черепицы, планки и встречные планки можно согнуть в сторону и переставить без повреждений.

Подложка и фартук

Первая часть металлической облицовки дымохода, фартук, размещается на стороне дымохода, обращенной вниз. Здесь он накладывается на одну черепицу с тремя выступами, чтобы соответствовать двум слоям существующей кровли. Эта черепица не нужна, когда есть только один слой черепицы.

1. Сделайте вырез для ответной планки. Вырежьте канавку для фартука и ответной планки алмазным лезвием толщиной 1 ⁄ 4 дюйма с заостренным кончиком на 4-1 ⁄ 2 дюйма. мясорубка. Выполнение канавки перед перекладкой предотвращает появление пятен кирпичной пыли на новой черепице. Пыль скользкая, поэтому подметайте обшивку сразу после резки. 2. Установите защелку. Слой подложки с минеральной поверхностью, уложенный поверх заплаты обшивки OSB и под черепицей, обеспечивает второй слой защиты от проникновения воды. Наложите подложку на стороны дымохода, затем оберните ее вокруг углов дымохода. 3. Установите фартук. Установите фартук на нижней стороне дымохода. Вставьте верхний край вертикальной ножки в канавку, прорезанную вокруг дымохода, затем приложите горизонтальную ножку к черепице перед дымоходом.

Обшивка и ответная обшивка работают вместе

Правильная обшивка дымохода включает в себя два слоя водоотталкивающего металла: обшивку и ответную обшивку. Передняя часть дымохода имеет единую обшивку, фартук, в качестве первого слоя; сзади есть аналогичная деталь, называемая кастрюлей. Ступенчатая обшивка, которая является первым слоем по бокам дымохода, сделана из L-образных кусков меди, притертых так, чтобы они отводили воду, стекающую по крыше. Горизонтальная ножка проходит под черепицей, а вертикальная поднимается по бокам дымохода. В идеале ни одна нога не закреплена; отверстия от гвоздей или шурупов ухудшают водонепроницаемость гидроизоляции.

Поскольку нет гвоздей или шурупов, чтобы плотно прижать вертикальную опору к дымоходу, вода, стекающая по кирпичной кладке, может проникнуть через отлив ступени и просочиться в дом. Чтобы этого не произошло, вертикальные ножки накладок покрыты контрнакладкой. Ответная планка направляет падающий дождь и воду, стекающую по дымоходу поверх первого слоя гидроизоляции. Это создает готовую сборку, которая хорошо выглядит и, что более важно, является водонепроницаемой.

Как и в случае с этой работой, оригинальные ответные планки часто устанавливаются ступенчато, следуя линиям раствора кирпича. Как правило, мы не устанавливаем новую гидроизоляцию в растворных швах. Вместо этого мы вырезаем канавку глубиной 1-3 ⁄ 4 дюйма примерно в 6 дюймах над настилом крыши по всему периметру дымохода с помощью угловой шлифовальной машины. Затем в канавку вставляем цельный кусок встречного оклада.

При использовании этого метода меньше швов, что означает меньше потенциальных утечек. Это также быстрее и, следовательно, дешевле сделать это таким образом. Чтобы удерживать ответную планку в канавке, мы заправляем V-образный изгиб вверху в канавку и используем небольшие свернутые кусочки меди, чтобы расправить изгиб, фиксируя ответную часть на месте.

Углы также заклепываем медными заклепками. Эти механические соединения помогают удерживать ответную планку на месте, что, в свою очередь, помогает герметику в верхней части ответной планки прослужить до 20 лет.

Обшивка ступеней и поддон

Фартук разрезается в месте перехода из горизонтального положения в вертикальное. Затем его сворачивают вокруг дымохода, чтобы дождь и снег с ветром не попадали за сверкающую ступеньку и не попадали в здание. Первый кусок ступенчатого настила обрезается так, чтобы его нижняя ножка упиралась в фартук.

1. Поверните угол. Обрежьте вертикальную ножку на первой части ступени, чтобы горизонтальная ножка могла прилегать к фартуку. Спрячьте вертикальную ножку за фартуком, чтобы защититься от дождя и снега с ветром. Заполните маленькое отверстие в месте соединения двух частей каплей эластомерного герметика на основе растворителя. 2. Продолжайте движение вверх по бокам. Установите ступенчатый отлив между дымоходом и каждым рядом гонтов, в идеале без креплений. Вы можете использовать одну застежку в самом верхнем углу вертикальной поверхности, чтобы при необходимости удерживать оклад на месте, но застежки ни в коем случае нельзя размещать в горизонтальной стойке. 3. Установите поддон. После того, как черепица выровняется с наклонной стороной дымохода, установите поддон, сделанный из цельного куска меди, для направления воды вокруг дымохода. Прикрепите поддон к кирпичной кладке с помощью распорных анкеров в верхней части вертикальной ножки.

Качественная работа кроется в деталях

Мы придаем нашему ответному планку два изгиба в нижней части, благодаря чему он выглядит и работает лучше. Самый нижний изгиб называется прочным краем. Он придает металлу жесткость и обеспечивает чистый ровный край. Верхний изгиб, который также добавляет силы, называется ударом ногой. Удар разрушает поверхностное натяжение, предотвращая попадание воды под встречное покрытие.

Так же делаем наш ступенчатый оклад из 6-в. на 8 дюймов. штук вместо 5-дюймовых. на 7 дюймов. части, обычно встречающиеся на малобюджетных крышах. Эти более крупные элементы ступенчатой ​​планки означают меньше утечек из-за дождя с ветром и сильного снега.

Встречное вскрытие

Встречный вспышка — это то, что заставляет работать пошаговое вспышку. Поддон и фартук ответной планки заранее изготавливаются увеличенной длины, а затем отрезаются по длине на крыше. Под поддон пропускается валик водоблокирующей мастики, а на верхний край поддона наносится валик полиэфирного герметика М-1 (chemlink.com) для вторичной гидроизоляции.

1. Выполните механическое соединение. Вместо того, чтобы полагаться исключительно на герметик или герметик, используйте клинья из гнутой меди, расположенные через каждые 8–12 дюймов, чтобы удерживать контрфланец в канавке. Расправьте складки на клиньях с помощью отвертки, чтобы зафиксировать планку на месте. 2. Закрепите углы. Приклепайте ответную планку на верхней кромке к ответной планке по бокам, которая оборачивается позади ответной планки, направленной вверх. Любая вода, которая проходит через заклепки, улавливается нижележащим медным поддоном, который направляет ее вокруг дымохода и вниз по крыше. 3. Заключите сделку. После завершения выравнивания заполните разрез в кирпиче М-1, гибким полиэфирным герметиком, отверждаемым влагой, который приклеивается как к кирпичной кладке, так и к меди. Когда герметик будет виден, как в этом дымоходе, осторожно прижмите его с помощью депрессора для языка.

Где сверчок?

Дымоходы, построенные в любом месте вдоль водопропускных частей скатной крыши (не на коньках), создают плотину, которая может остановить сток воды и позволить ей скапливаться за дымоходом. Плотина, создаваемая дымоходом, может быть особенно проблематичной в холодном климате, где дымоход может стать коллектором для снега и льда.
