Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

  • соединение скруткой;
  • метод спайки или сварки;
  • соединение с помощью клеммных колодок;
  • присоединение опрессовкой;
  • способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

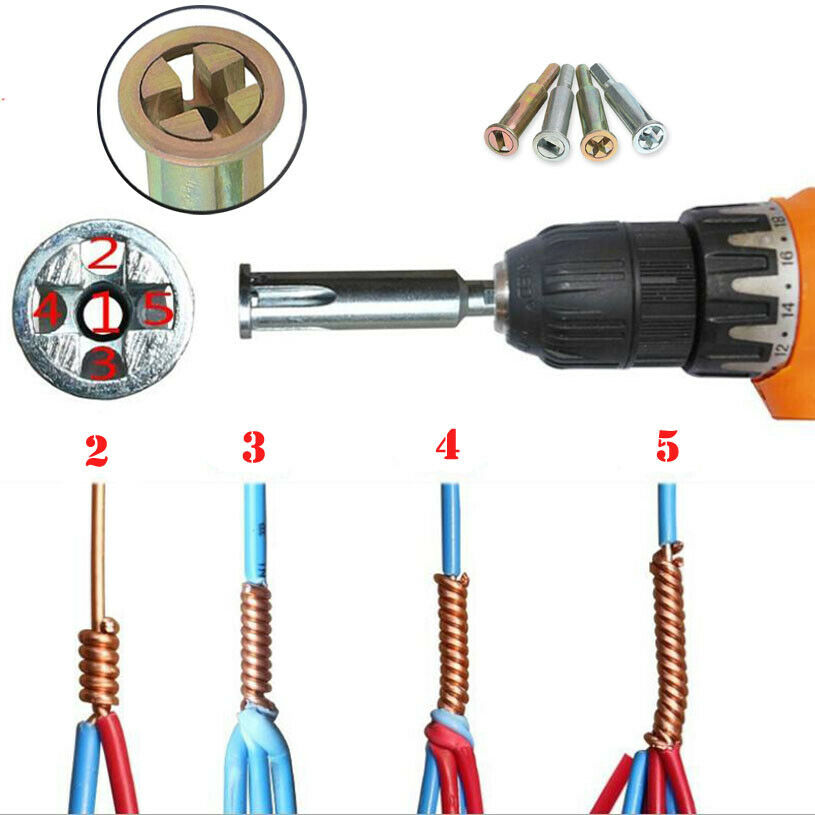

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

  • взять два провода и снять штатную изоляцию в размере пяти сантиметров;
  • плотно скрутить их;
  • провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

  • знание основ электромонтажа;
  • канифоль;
  • оловянно-свинцовый припой;
  • паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

  • возьмите два провода и оголите их для скрутки;
  • покройте электрические провода не очень толстым слоем припоя;
  • скрутите провода;
  • проведите спайку при помощи паяльника;
  • дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

  • клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
  • пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
  • ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

  • сплошное обжатие;
  • местное вдавливание.

Проходит опрессовка по следующему алгоритму:

  • провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
  • возьмите специальную гильзу;
  • вставьте в нее провода таким образом, чтобы стык был посередине;
  • обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

  • с проводов снимают слой штатной изоляции;
  • провода плотно прижимают друг к другу;
  • соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.


  • Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
  • Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.


1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются.

Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.


3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.


4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва.

Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.


5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.



Как правильно соединять провода?

Очень многие люди часто сталкиваются и не только при проведении электромонтажных работ, но и в повседневной жизни с необходимостью соединения электрических проводов. Большинство проблем с электричеством возникает тогда, когда в электроточках, таких как выключатели, розетки, светильники или же в соединительных коробках имеется плохой контакт или же он вообще отсутствует. В настоящее время достаточно много самых различных соединений проводов – это сварка, пайка, скрутка, болтовые и винтовые соединения, опрессовка, самозажимные соединения.

Сварка

Сварка представляет собой соединение жил кабелей и проводов с помощью контактного разогрева концов данных материалов электродом. Процедура проводится до тех пор, пока не образуется контактная точка или шарик. Это самый надежный и качественный способ соединения проводов. Однако здесь нужны некоторые навыки в обращении со сварочным аппаратом. Вначале работы следует снять изоляцию с проводов и при помощи наждачной бумаги зачистить жилу провода до блеска. Следующий этап – производится скрутка, которую опускают и крепко прижимают к электроду, предварительно насыпав флюс в углубление электрода. Сварочный трансформатор включается в сеть, и сплавить концы жил в шарик. Затем нужно отвести электрод и с помощью металлической щетки очистить шарик от флюса. Соединение покрывается лаком и изолируется.

Пайка

Пайка производится посредством соединения жил кабелей и проводов расплавленным припоем. Этот способ соединения долговечный. Прежде чем проводить соединение, с провода снимется изоляция, жила провода зачищается до блеска наждачной бумагой, затем выбирается, какой вид соединения подойдет для электропроводки. К паяльнику подносится припой и нагревается скрутка, чтобы припой смог в нее затечь. Место пайки промывается спиртом и соединение изолируется.

Скрутка

Скрутка представляет собой самый распространенный способ соединения проводов. Это связано с тем, что он очень простой. Однако в настоящее время в соответствии с нормативным документом ПУЭ, скрутка запрещена.

Болтовые соединения

Болтовое соединение может быть использовано для различных металлов, между которыми устанавливается стальная шайба. Данный способ соединения достаточно громоздкий и для него нужно большое количество изолирующего материала.

Винтовые соединения

Винтовые соединения могут быть использованы для различных металлов. Этот способ часто используют для подключения проводов к светильникам. Однако в этом соединении есть недостаток – винты то и дело нужно поджимать.

Опрессовка

Опрессовка представляет собой соединение жил кабелей и проводов при помощи обжатия соединительной гильзы специальным инструментом – пресс-клещами. Данный способ один из самых качественных и надежных. Он отвечает требованиям нормативных документов. Вначале работы следует снять с провода изоляцию по длине гильзы и поместить внутрь гильзы провода. Затем место соединения обжимается специальными пресс-клещами. В завершении работы соединение изолируется.

Самозажимные соединения

В настоящее время самозажимные соединения являются самыми распространенными видами соединений жил кабелей и проводов. Важнейшими преимуществами данного способа являются удобство, простота и быстрота монтажа. Также для такого соединения не требуется наличия каких-либо специальных навыков, знаний и устройств или приспособлений. Например, можно использовать самозажимные клеммы WAGO. С их помощью без труда можно соединять как гибкие провода и шнуры, такие как: ПВС, ШВВП, ПВ-3 так и жесткие такие как: ВВГ, NYM, ПВ-1 и др.

Самостоятельный ремонт кондиционеров своими руками

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Осуществить это можно разными способами.

Соединение с помощью скрутки

Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.

Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.

Довольно часто скрутка является причиной КЗ и пожаров.

Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.

Через некоторое время через обгоревшую изоляцию два провода замыкает.

Особенно не рекомендуется соединять скруткой мощные системы.

Полиэтиленовые клеммные колодки

Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.

Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.

Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.

Максимально допустимый ток нагрузки

Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.

Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.

Винтовое соединение

Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.

Давайте разберём, что происходит при зажатии провода в колодке.

Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.

После аккуратно откручиваем и вынимаем провод, вот что получается:

Часть проводников отломилось, контакт не полный, а частичный.

Ослабление контакта

Постепенно контакт между проводом и клеммником ослабевает.

Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.

Соответственно, вывод:

  • использовать для соединения одножильных проводов
  • для многожильных применять втулочные наконечники
  • соблюдать указанные токи
  • периодически подтягивать прижимные винты

Пружинные клеммники WAGO

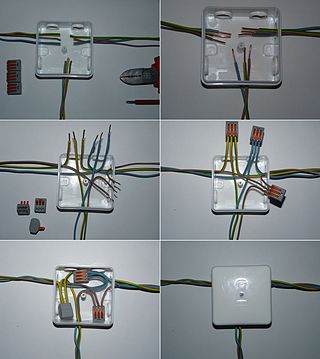

Многоразовые, серия 222

Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

  • самый быстрый способ соединить провода
  • можно соединять многожильные провода
  • можно одновременно соединять провода разных диаметров
  • можно использовать одновременно и медные и алюминиевые провода
  • надежная фиксация — отсутствие нагрева
  • закрытая конструкция исключает замыкание
  • соединение не требует профессиональной подготовки
  • есть возможность измерения напряжения

Максимальный ток 32 А.

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

Презентация зажимов от производителя:


Одноразовые, серия 773

Зажимы этой серии предназначены для соединения только одножильного провода.

Выпускают зажимы на количество проводов от двух до восьми.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.

Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.

Преимущества WAGO-773:

  • быстрое соединение
  • небольшой размер
  • надёжная фиксация
  • нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Винтовые клеммные блоки Terminal Blocks TB-xxyy

Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.

Выпускают блоки на 3, 4, 6, 9, 12 клемм.

Максимальные токи — 15, 25, 40 А.

В обозначении, например, ТВ-2504

  • первые две цифры — ток в Амперах (25 А)
  • две последние — количество клемм для зажима (4 шт)

Преимущества терминальных блоков:

  • прижимает не винт, а пластина всей плоскостью
  • блоки реально выдерживают заявленный ток
  • прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
  • возможность соединять провода разных диаметров и из разных материалов

Недостатки:

  • винты необходимо периодически подтягивать
  • проводящая пластина стальная, а не латунная
  • пластмасса не термостойкая
  • большие размеры

Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.

Как правильно соединить провода из разных металлов

Ответ вроде бы простой, но тем не менее часто соединяя провода, электрики и люди, которые делают электромонтажные работы самостоятельно, нарушают основные требования к электрическим контактам. К чему это приводит? В лучшем случае к обгоранию проводов в месте соединения, в худшем к воспламенению и обширному пожару. Чтобы этого не произошло, далее в статье будут рассматриваться основные способы соединения проводов при ведении электромонтажных работ.

Методы соединения:
-скруткой;
-через клемму;
-через зажим;
-болтовое соединение;
-пайка;
-через наконечники.

Соединение проводов методом скручивания.
Это самый быстрый и простой способ соединить один или несколько проводов, поэтому он используется чаще других. Если провода скрутить правильно, то при использовании их в домашней сети с небольшой нагрузкой, они прослужат долго без напоминаний о себе.
Частые ошибки при соединении проводов методом скрутки.
Самая частая ошибка которую допускают монтажники — это скручивание жил разных металлов (медь с алюминием). При таком соединении в скрутке происходит сложный процесс электролиза, что приводит к разрушению самого металла. Он покрывается окислами и рытвинами. Все это приводит к плохому контакту в месте соединения, и впоследствии нагреву. В конце концов проводники просто обгорают друг от друга. Это сопровождается запахом паленой изоляции, потрескиванием, а иногда и возгоранием.
Как сделать скрутку из проводов с разными металлами правильно.
Найти небольшой отрезок луженого провода

и снять с него изоляцию. Далее распушить жилы и равномерно накрутить их на алюминиевый провод. С помощью плоскогубцев, с усилием обвить вокруг него медный проводник.


В конце, загнуть лишнее на эту скрутку.

Теперь медь соприкасается непосредственно с алюминием через луженый провод. И это не даст возникновению электролиза на разных проводниках.
Соединение через клемму.
Наличие клемм также может облегчить эту работу и обеспечить качественное соединение. Видов клемм бывает очень много, но принцип у них один и тот же. На фото видно два вида клемм, которые часто можно увидеть в разных устройствах.


Например, в светильниках дневного света, в месте соединения питающих проводов. Также эти клеммы есть свободно в продаже и могут составлять 10 шт. и более в длину. Купив такой блок, можно просто отрезать нужное количество элементов ножом. Соединить проводники из разных металлов в клемме не составляет особого труда. Сначала нужно снять изоляцию с окончания проводов на 3—4 мм, чтобы оголенный участок сильно не выходил за пределы клеммы.


Откручиваем винты до свободного прохождения жил проводов, и вставив, зажимаем их.


Не стоит прилагать слишком много усилия, иначе хрупкая резьба «сорвется», из-за чего потребуется заменить клемму. Такое соединение довольно надежное. При токе до 1,5 кВт оно свободно справиться со своей задачей. Все зависит от того, какую клемму применить. Здесь рассматривается самая слабенькая, используя более мощную, ток протекания может быть увеличен. Кроме варианта соединить провода из разного материала, клеммы с успехом можно использовать для наращивания длины. Такое может пригодиться в случае, когда провод в коробке настолько короткий, что не хватает, чтобы сделать скрутку. Вот тут и поможет клемма. То же касается обломанного провода, выходящего с потолка на светильник. Это кстати говоря, очень частая проблема. Даже если немного проводника еще торчит с потолочной плиты, клемма с успехом поможет удлинить его.
Соединение через зажим. Иногда под рукой может оказаться вот такой, или подобный ему зажим.

То проблему с соединением можно решить с его помощью. Как это сделать понятно из фотографии.


После того как винты надежно зажаты, весь этот оголенный участок, нужно изолировать липкой ПВХ лентой.
Болтовое соединение.
Болты, гайки и шайбы всегда найдутся под рукой. Поэтому за неимением зажимов и клеммов они тоже сгодятся. Кстати сказать, на болтах больших размеров, делают довольно качественные соединения мощных кабелей большого сечения, и этот метод до сих пор с успехом используется на промышленных предприятиях.
Итак, вам понадобиться:
-болт нужной длины;
-гайка;
-три широкие шайбы.

Сначала на болт одеваем одну шайбу, далее, можем круглогубцами сделать кольца или просто плоскогубцами обвить проводник вокруг резьбы.


Загибать нужно по движению резьбы. То есть так, чтобы при закручивании гайки, петля не разжималась в стороны.
Шайба между двумя проводниками не даст им соприкасаться, и предотвратит эффект электролиза, разрушающий металлы.


Пайка.
Соединение пайкой считается наиболее качественным, так как сопротивление в этом месте становится минимальным. Некоторые сами пропаивают скрутки в коробках, улучшая таким образом соединение. Но это можно сделать с медью. А алюминий не очень хорошо паяется. Да, можно применить разные кислоты и присадки, но они, как правило, сами со временем разрушают соединение.
Но с помощью канифоли и олова можно залудить медный проводник. И после этого спокойно скрутить его с алюминиевым. Соединение также получится довольно качественное.


Наконечники.
Если вы найдете такие наконечники, то будет совсем хорошо. Это одно из надежнейших видов соединения. Вставляем провода в наконечники, и зажимаем их с помощью плоскогубцев, а после дожимаем молотком и наставкой.

Наконечники должны быть луженые, или нужно алюминиевый проводник, обвернуть луженным проводом перед тем, как вставить в отверстие наконечника. После наконечники следует сжать болтом с гайкой, и все изолировать лентой.
Заключение.
Конечно, сейчас существуют более продвинутые методы и приспособления для соединения проводов, но их нужно покупать и осваивать, на что уходит лишние деньги и время. Старые—добрые методы, описанные выше, еще долго будут использоваться, и также долго прослужат верой и правдой. Так зачем же платить больше?!

Как соединить мягкий и жесткий провод?

При подключении электроприборов используются жесткие – одножильные и мягкие – многожильные кабели. При этом часто приходится увеличивать длину проводов, соединять токоведущие жилы. А для удлинения кабелей не всегда применяется тот тип материалов, который был проложен ранее.

Опасность плохого контакта

Прежде чем начать соединение проводов обратите внимание на опасность такого явления как плохой контакт проводов. Чтобы обеспечить надлежащий контакт проводов, его площадь должна составлять не меньше, чем у поперечного сечения соединяемых жил. При несоблюдении требований ПУЭ, возможен перегрев места контакта кабелей и частичное их разрушение. В результате уменьшается площадь прикосновения, растет температура в узле соединения, ускоряется процесс разрушения изоляции, что приводит к короткому замыканию, а возможно, и к пожару.


Способы соединения многожильных проводов


Прежде чем выбирать тип, как соединить многожильные кабели, необходимо учитывать, что большие нагрузки и площади сечений более 16 мм² не позволяют применять скрутку элементов – это ненадежно и неправильно. Необходимо использовать наконечники для клеммников. Но для освещения, подключения бытовых агрегатов, провода берутся сечением до 4 мм². Для соединения таких многожильных кабелей используется несколько способов.

  1. Скрутка. Таким методом очень просто состыковать многожильные провода из меди. Параллельное соединение позволяет получить надежный контакт элементов для протекающего в системе тока, но при этом низкая стойкость к разрыву и вибрациям.
  2. Навивка. Процесс последовательного соединения двух проводов. Такой метод используется при подключении кабеля к главной линии.
  3. Бандаж. При этом дополнительным элементом к способу для скрутки служит отдельный кусок проволоки, которым обертываются концы состыкованных кабелей, обеспечивая большую стойкость на разрыв.

После скрутки проводов специалисты рекомендуют выполнять их опрессовку в наконечнике или просто спаять. Это позволит значительно повысить качество контакта и надежность стыковки многожильных кабелей при эксплуатации.

Соединение одножильных проводов

Выбирая любой вариант последовательной стыковки кабелей с различными диаметрами, необходимо учитывать, что величина максимального тока выбирается по сечению провода с меньшей характеристикой.

  1. Скрутка. С концов двух проводков удаляется изоляционный слой и очищенные жилы аккуратно скручиваются. Используя специальные колпачки или изоляцию из ПВХ, изолируется участок скрутки.
  2. Пайка. Это более надежное соединение, гарантирующее хороший контакт проводов с небольшим сопротивлением. Пайка производится с использованием простого припоя из олова и свинца, и канифоли.
  3. Установка клеммных колодок для изоляции контактных пластин. Такие устройства помогают соединять в коробке провода из меди с алюминиевыми. При этом клеммники могут быть с затягивающими болтами или с пластинами, которые прижимают провода более надежно.
  4. Ответвительный сжим. Схема процесса достаточно простая: три металлические пластинки с винтами размещаются в изолирующей коробочке. В нее с одной стороны заходит кабель от магистральной линии, с другой – ответвительный. Винты сжимают пластины, между которыми расположены, предварительно зачищенные, концы проводов. Такой метод часто применяется при стыковке кабелей из разных материалов – меди и алюминия.
  5. Пружинные клеммы. Это наиболее быстрый и надежный тип соединения кабелей, которые крепятся не болтами, а зажимами в виде пружин.

Выбирая вариант скрутки кабелей, необходимо учитывать, что недопустимо его применять при стыковке проводов из разного материала – алюминия с медью. Для их соединения берутся клеммные колодки.

Соединение одножильных и многожильных проводов

Если вам требуется состыковать одножильный кабель с многожильным, прежде всего следует определить материалы их изготовления. Медь и алюминий после длительного контакта начинают взаимодействовать. Это станет причиной окисления и нарушения контакта в узле. В результате произойдет нагрев, и возникнет ситуация, приводящая к аварии. Соединение элементов из различных материалов следует выполнять, используя болтовой или клеммный вариант подключения, чтобы создать монолитную конструкцию.

При соединении одножильных и многожильных проводов из меди, можно воспользоваться такими способами, как:

  • скрутка;
  • клеммник;
  • скрутка с дальнейшей пайкой;
  • надевание наконечника под болт и последующее их опрессование.
  • Любое соединение электрических кабелей должно быть тщательно заизолировано изоляционной лентой или специальной термоусадкой.

Как соединить провода 6 различными способами

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам рано или поздно придется соединить несколько проводов.

Существует несколько различных способов подключения небольших проводов. Некоторым требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть разных способов, один из которых позволяет в дальнейшем легко отсоединить провода.

Внимание: не подключайте провода сетевого напряжения (120/240 В) любым из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование.Если вы делаете это только один или два раза в год, любая острая кромка подойдет. На самом деле я использовал канцелярский нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это занимает много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом появилось что-то еще, а потом еще что-то и еще, и это просто никогда не кончалось. Сделайте себе одолжение и просто купите один прямо сейчас. Они не такие дорогие, и даже более дешевые работают лучше, чем резать пальцы.

Далее, если у вас будет что-то, чтобы удерживать провода на месте, это также значительно облегчит вашу работу. Подойдет все, что может удерживать провод, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете распечатать один из множества таких держателей на 3D-принтере.

Естественно, если вы будете делать это часто, вам лучше всего подойдет подходящая подставка для пайки.Вам не нужно тратить на это много денег. Тот, что у меня есть, стоил менее 10 евро и даже поставляется с увеличительным стеклом и встроенным светом.

Наконец, если вам нужно соединить провода на месте, я бы порекомендовал распечатать этот ручной держатель. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-либо, и вы не можете легко их удалить.

Соедините все вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме как для очень краткосрочного решения, пока вы не сможете установить лучшее соединение. Начните с скручивания проволочных прядей как можно туже.

В завершение наклейте изоляционную ленту вокруг скрученной части для изоляции. Лента также обеспечит некоторую прочность, удерживая два провода вместе.

Пайка

Гораздо лучше спаять провода вместе. Скрутите пряди, как и раньше, используйте что-нибудь, чтобы зафиксировать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который затем помещается под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем.Не прижимайте припой к железу, чтобы расплавить его, а только касайтесь проводов.

В качестве изоляции можно использовать изоленту или купить специальные термоусадочные трубки. Просто поместите его вокруг места соединения и используйте термофен. Трубка усадит и изолирует провода, а также скрепит их.

Пайка и герметизация соединителей

Следующий метод представляет собой комбинацию предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг места соединения и нагрейте. Припой в середине должен плавиться и течь по проводам, а трубка должна сжиматься и держать все на месте.

Простое и эффективное решение, но коннекторы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные соединители для проводов

Используя вставные соединители для проводов, достаточно просто вставить оба провода, и готово.

Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы было что-то твердое, что можно вставить.

Вероятно, это лучший вариант, если вам нужно подключить сразу несколько проводов, так как вы можете купить коннекторы с более чем двумя разъемами.

Разъемы Dupont

Возможно, вы уже знакомы с разъемами Dupont, поскольку они используются во многих электронных устройствах, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете заменить что угодно за считанные секунды.

Недостатком является то, что они сложнее в сборке и требуют специальных инструментов и соединителей.Вам нужно будет купить разъемы «папа» и «мама», а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество пазов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный обжимной инструмент, который подходит для разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют другие матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам придется купить специальный обжимной инструмент Dupont.

Вентилятор на моем принтере — отличный пример того, когда вы должны использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я могу легко заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и вдавливаете контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального.Эти разъемы не совсем дешевые, и они «повреждают» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам придется сначала отрезать конец. Если провод изначально был коротким, возможно, вам его не хватило.

12 лучших разъемов для соединения одножильных и многожильных проводов

Если вы все еще используете гайку для соединения силовых кабелей, то самое время узнать о рычажном разъеме для проводов. Это новый и простой способ сращивания кабелей, где соединители проводов позволяют безопасно и надежно соединять электрические провода в два простых шага.

Вы также узнаете, как найти наилучшие разъемы для проводов, соответствующие вашим потребностям. Двенадцать элементов ниже — это лучшие электрические разъемы, которые я использовал ранее. Вы также сможете увидеть плюсы и минусы каждого разъема провода в каждом обзоре.

Но перед этим, вот три основных момента, которые вы должны учитывать при выборе проводных соединителей.

  • Соответствие стандартам безопасности продукции: Первое, на что следует обращать внимание при выборе проводного соединителя, — это его соответствие стандартам безопасности продукции.Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящие через них мощность и тепло. Таким образом, чтобы обеспечить безопасность вашего проекта, выбранная вами марка соединителя должна соответствовать требованиям и быть сертифицирована несколькими организациями по безопасности продукции.
  • Типы соединителей: На рынке доступны различные типы соединителей. Есть разъемы трубчатого типа для соединения только двух проводов. Вы также можете найти разъемы T-tap для соединения трех проводов. А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подключить более трех проводов.
  • Необходимые инструменты: Для каждой марки разъема требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для некоторых обжимных разъемов проводов требуется обжимной инструмент. Есть также несколько соединителей проводов без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти правильные разъемы, вот двенадцать лучших брендов и моделей, которые я использовал в своих проектах.Вы также должны проверить руководство по покупке после обзоров.

Лучшие обзоры соединителей проводов

1. Рычажные соединители проводов HTCELLE

Рычажные соединители проводов HTCELLE — отличный выбор для тех, кто только начинает заниматься своими руками. Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединить два и более провода одним нажатием. Он также очень многоразовый, идеально подходит для создания временных проводных соединений.

Высококачественные пружинные зажимы и медные коннекторы обеспечивают надежный захват и надежное электрическое соединение.Вы также можете увидеть, правильно ли разъем соединяется с вашим проводом, благодаря его прозрачной крышке.

Но лучше всего то, что к этому разъему подходят практически любые провода. Мы можем использовать одножильные электрические провода и тонкопроволочные кабели, если они имеют калибр от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида проводки.

Кроме того, разъем устойчив к коррозии и старению, что обеспечивает его долгий срок службы. Я использовал этот пакет для соединения проводов год назад, и я не видел проблем до сих пор.

Тем не менее, я рекомендую немного больше зачистить провод при использовании этой опции. Таким образом, провод будет надежно закреплен в разъеме.

Плюсы

  • Для использования этого разъема для подключения двух или более проводов не требуются инструменты
  • Многоразовый и творческий соединитель, который позволяет использовать временные соединения
  • Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электропроводность
  • Прозрачная крышка обеспечивает хороший обзор разъема для визуальной проверки
  • Совместим как с многожильными, так и с одножильными проводами от 12 до 24 AWG
  • Устойчив к коррозии и старению

Минусы

  • Провод должен быть зачищен больше, чем обычно

Коннектор HTCELLE отлично подходит для временных применений благодаря возможности повторного использования.Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2. Обжимной соединитель ELECFUN

Всякий раз, когда мне нужно соединить кабели в ограниченном пространстве, я думаю об этом обжимном соединителе. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для своей автомобильной клеммы для проводов. Он оснащен высококачественными трубками из латуни и ПВХ, что гарантирует, что наш подключенный провод не отсоединится, даже если он будет подвергаться постоянной вибрации автомобиля.

Соединитель ELECFUN Splice Crimp поставляется в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию с фиксатором провода, поэтому каждый может вставить провод нужной длины. С помощью этого стопора мне не придется беспокоиться о разбалансировке соединения проводов.

Этот обжимной соединитель имеет широкий спектр применения. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие.Я уверен, что этот обжимной соединитель прошел несколько тестов на безопасность продукта.

Однако, как следует из названия, для использования этого обжимного соединителя необходимо иметь обжимной инструмент. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого соединителя рекомендуется иметь под рукой инструменты для обжима.

Плюсы

  • Высококачественная трубка из латуни и ПВХ обеспечивает прочную фиксацию и отличное соединение
  • Легко определить нужный размер благодаря трем различным цветам
  • С конструкцией упора для проволоки, которая позволяет пользователям вставлять провода нужной длины
  • Широкий спектр применения, можно использовать в автомобилях или домашнем хозяйстве
  • Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукта

Минусы

  • Обжимной инструмент, необходимый для использования этих электронных соединителей проводов

Я настоятельно рекомендую эти автомобильные обжимные соединители для соединения проводов. Пока у меня есть обжимной инструмент, я гарантированно получаю чистое соединение, которое подойдет практически в любом месте.

3. Соединители для ответвлений TICONN T

Для врезки в провода без резки, зачистки и пайки кабелей покупатели могут использовать разъемы TICONN T Tap Wire Connectors. Этот разъем позволяет нам иметь доступные ответвители для проводов, чтобы быстро и без усилий прокладывать электрические линии.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой может установить это одним щелчком мыши.После этого у пользователей теперь есть проводное подключение, к которому они могут быстро и легко подключаться и отключаться.

Гибкий медный корпус высшего качества внутри разъема обеспечивает превосходный контакт проводов при постукивании. Кроме того, он имеет корпус из термостойкого пластика, который выдерживает до 221 градуса по Фаренгейту. Это означает, что его можно устанавливать в электронные системы, требующие устойчивости к высоким температурам.

Что мне нравится в этом продукте, так это его широкий выбор опций.Я могу выбирать между одним, 120, 360 и даже 480 наборами электрических разъемов, каждый из которых имеет три разных размера. Это означает, что каждый может заказать только то, что ему нужно, тем самым уменьшая потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Следует отметить, однако, что быстроразъемные клеммы иногда могут немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отключиться, что приведет к потере соединения.

Плюсы

  • Легко вставляется в любой провод для быстрой и безопасной установки
  • Медный корпус премиум-класса для превосходного контакта
  • Высокая термостойкость выдерживает до 221 градуса по Фаренгейту
  • Доступны в разных объемах — каждый комплект также содержит три разных размера
  • Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

  • Быстроразъемные клеммы могут быть ослаблены, не подходят для проводов, подверженных вибрации

Для тех, у кого есть проект по отводу проводов, я настоятельно рекомендую этот T-образный разъем Ticonn для проводов. Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Просто помните, что нельзя устанавливать его в шаткой среде.

4. Соединители проводов с пайкой Kuject

Проволочные соединители с паяным уплотнением Kuject всегда были превосходным продуктом морского класса. Он имеет припойное кольцо, которое обеспечивает надежное соединение после расплавления. В то же время клей-расплав обеспечивает водостойкое покрытие и является причиной того, что он соответствует морскому классу.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод.Я также вижу кольцо припоя, поэтому я уверен, что кольцо припоя полностью расплавилось, когда я устанавливаю проводной разъем. Его прозрачность также позволяет мне хорошо видеть сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что позволяет использовать ее для проводов калибра от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам определить нужную трубу, просто взглянув на цвет, что экономит время при установке.

Единственным недостатком этого электрического соединителя является то, что кольцо припоя трудно расплавить.Вам понадобится высокотемпературная тепловая пушка, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку еще до того, как кольцо припоя начнет нагреваться.

Плюсы

  • Кольцо припоя обеспечивает надежное соединение при расплавлении
  • Клей-расплав обеспечивает водонепроницаемость после установки
  • Прозрачная трубка дает нам хороший обзор для проверки соединения внутри
  • Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
  • Трубки с цветовой маркировкой для легкого распознавания размера трубок

Минусы

  • Для расплавления кольца припоя во время установки требуется термофен

Этот разъем для пайки идеально подходит для тех, кто работает с электропроводкой. Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Тем не менее, вам понадобится горячая тепловая пушка, чтобы установить это.

5. Водонепроницаемый разъем для проводов Amlits

Людям, которые выполняют много электромонтажных работ, особенно тех, которые требуют соединения и сращивания проводов, стоит рассмотреть водонепроницаемый разъем Amlits. Он поставляется в количестве 200 штук, с возможностью увеличения, что делает его достаточным для нескольких проектов подключения проводов.

Эта упаковка содержит стыковые соединители.Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы «папа» и «мама». Производитель также включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, этот предмет поставляется с надежной коробкой для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или храню дополнительные разъемы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем изготовлены из высококачественной меди.Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложным. Размеры разъемов меньше, чем ожидалось. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Плюсы

  • Имеет 200 штук различных разъемов
  • Опция для нескольких типов электрических соединителей для различных применений
  • Водонепроницаемый разъем можно использовать для сращивания проводов, подвергающихся воздействию элементов
  • Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться в порядке
  • Медь премиум-класса обеспечивает превосходную электропроводность

Минусы

  • Соединители маленькие и с ними может быть сложно работать

В целом, этот элемент рекомендуется, если у вас несколько проектов. У него достаточно разъемов для электрических клемм, чтобы обеспечить все наши небольшие проекты или даже один большой.

6. Термоусадочные соединители Qibaok

Этот комплект термоусадочных разъемов Qibaok имеет коэффициент усадки 3:1, обеспечивая надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературной тепловой пушки или даже зажигалки после обжима провода в вашем приложении.

Медный корпус обеспечивает надежный захват после правильного обжатия провода.В то же время гибкая отделка обеспечивает стабильное и превосходное соединение. Это означает, что я могу согнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Он соответствует стандартам RoHS, ISO9001:2008, SGS и CE, что дает мне уверенность в том, что эта полупрозрачная термоусадочная трубка безопасна для бытового и коммерческого использования.

Он также использует разные цветовые коды для своего диапазона проводов с подходящим номером AWG, отпечатанным на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не придется проверять оттиски вручную, чтобы убедиться, что они имеют правильный.

Однако кажется, что Qibaok может улучшить доставку своей продукции. Один покупатель сообщил о получении контейнера со сломанной крышкой. К счастью, разъемы внутри не пострадали.

Плюсы

  • Высокий коэффициент усадки 3:1 обеспечивает высококачественную герметизацию
  • Можно установить с помощью низкотемпературного фена или зажигалки
  • Прочный медный корпус надежно удерживает провод в обжатом состоянии
  • Высокоэластичная трубка сохраняет стабильную и превосходную производительность даже в согнутом состоянии
  • Соответствует многим международным стандартам безопасности электротехнической продукции
  • Цветовая маркировка для облегчения работы с широким набором калибров

Минусы

  • Контейнер может быть поврежден во время доставки

Этот продукт является одним из лучших комплектов разъемов для проводки, обеспечивающих безопасное соединение. Кроме того, его соответствие международным стандартам электробезопасности гарантирует покупателям, что этот продукт безопасен в использовании.

7. Термоусадочные соединители Sopoby под пайку

Соединитель термоусадочной трубки Sopoby — отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низковольтных, так и для высоковольтных приложений с максимальным номинальным напряжением до 600 вольт.

Конструкция с двойными стенками обеспечивает коррозионно-стойкую отделку и повышает водонепроницаемость.Это также позволяет мне использовать это устройство в помещении или на улице, даже если провод подвергается воздействию элементов.

Коэффициент усадки 2:1 гарантирует, что наш кабель останется гибким после применения. Упаковки также бывают разных размеров: 10 шт. для калибров от 10 до 12 AWG, 40 шт. для калибров от 14 до 16 AWG, 40 шт. для калибров от 18 до 22 AWG и 30 шт. для калибров от 24 до 26 AWG.

Кроме того, советы и рекомендации, прикрепленные к крышке коробки, очень помогают, особенно для тех, кто впервые использует соединитель для пайки. Он также удобен в установке, так как для его нанесения нам понадобится только тепловая пушка.

Однако, даже если его легко установить, процесс его герметизации требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы вы могли время от времени давать отдых руке.

Плюсы

  • Может выдерживать напряжение до 600 вольт, что делает его пригодным для высоковольтных приложений
  • Конструкция с двойными стенками предотвращает коррозию и повышает водонепроницаемость
  • Коэффициент усадки 2:1
  • Доступны различные размеры для кабелей с различными размерами AWG
  • С наконечниками и полной направляющей, прикрепленной к крышке контейнера
  • Для установки требуется только термофен

Минусы

  • Процесс запаивания кольца может занять слишком много времени по сравнению с другими соединителями

Этот разъем для пайки является отличным выбором для профессионалов-электриков, работающих с высоковольтными электрическими системами. У него максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Термоусадочные соединители TICONN

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3:1 и активируемое нагреванием уплотнение делают его идеальным для любого применения. Этот разъем подходит для транспортных средств морского типа и даже для подземных применений.

С этим комплектом я могу делать множество вещей, так как он включает в себя четыре разных контактных шпильки и пять разъемов в одном комплекте.Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот разъем для проводов имеет толстые медные втулки, которые обеспечивают надежный захват и меньше нагреваются при сильном токе электричества. Между тем, его полупрозрачная термоусадочная трубка быстро усаживается с помощью мини-фена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за небольшой промежуток времени с меньшей усталостью рук.

Тем не менее, я заметил, что защелки его удобного прозрачного футляра хлипкие. Они могут легко сломаться или ослабнуть, поэтому вам нужно быть особенно осторожным при открытии. Это делается для того, чтобы замки не портились.

Плюсы

  • Конструкция с двойными стенками и коэффициентом усадки 3:1
  • Соединитель может быть установлен под землей или в транспортных средствах морского типа
  • Включает различные типы контактных шпилек и соединителей
  • Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
  • Толстый внутренний медный корпус обеспечивает надежный захват и меньший нагрев
  • Термоусадочная трубка быстро сжимается при температуре 176 градусов по Фаренгейту

Минусы

  • Защелки ящика для хранения могут легко сломаться; необходимо соблюдать осторожность при открытии и закрытии

Этот продукт лучше всего подходит для наружного применения. Я могу установить эти электрические разъемы в любом месте, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Быстроразъемные клеммы Nilight

Как следует из названия, клеммы для быстрого сращивания Nilight позволяют пользователям мгновенно подключать клеммы для сращивания. Можно даже безопасно установить это, не обрезая исходный кабель. Это связано с его способностью к самозачистке, когда вам не нужно снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надлежащий захват и фиксацию провода источника. Он также обеспечивает максимальную электропроводность, гарантируя, что в будущем я не получу короткого замыкания. Кроме того, его высококачественный механизм блокировки обеспечивает надежную блокировку, независимо от того, какое приложение мы используем.

Как и любой другой соединитель, этот проводной наконечник с Т-образным отводом имеет цветную маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка делится поровну на одинаковое количество по 20 штук для каждого сечения кабеля.Одной коробки достаточно для моих многочисленных проектов с разными размерами проводов.

Одним из основных недостатков этого предмета является то, что он не предназначен для морского применения. Не рекомендуется для применений, подверженных воздействию воды и других влажных сред. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в соединение, что приведет к короткому замыканию.

Плюсы

  • Быстрая и безопасная установка без зачистки
  • Соединители имеют толстый внутренний сердечник из луженой меди для максимальной проводимости
  • Высококачественный запирающий механизм обеспечивает надежную фиксацию после установки троса
  • Отвод с цветовой маркировкой позволяет легко идентифицировать пару разъемов
  • Универсальный комплект из 20 шт. каждого размера, разделенный поровну, идеально подходит для многочисленных проектов электромонтажа

Минусы

  • Не для морского применения, не рекомендуется для любого применения, связанного с водой

Как правило, этот набор клемм для быстрого сращивания настоятельно рекомендуется тем, кто хочет избежать зачистки проводов.Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Соединители проводов Brightfour

Если мне нужен прочный способ соединения проводов, мне подойдут соединители Brightfour Wire. В этом проводном соединителе используется высококачественный пластик с более толстыми стенками, и он обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, оставаясь при этом легким для монтажника.

Этот разъем небольшой и компактный, что позволяет мне разместить его практически в любом месте.Он идеально подходит для проектов, которым требуется только низкое напряжение, например, электромонтажные работы со светодиодами и аккуратный внешний вид. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне при визуальном осмотре моего провода.

Кроме того, клиенты могут выбирать между электрическими разъемами I-типа и T-типа. Каждый может выбрать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли купить только то, что нам нужно.Нам не нужно иметь неиспользуемые разъемы, если нам не нужен разъем T-типа или I-типа.

Однако из-за своих премиальных функций он также намного дороже, чем другие встроенные разъемы для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Плюсы

  • Высококачественные соединители обеспечивают надежное соединение
  • Обеспечивает простое подключение проводов
  • Компактный размер позволяет размещать провода практически в любом месте
  • Подходит для низковольтных установок и установок, которые должны выглядеть чистыми
  • Прозрачная поверхность отлично подходит для проверки проволоки
  • Доступен с I-образным, Т-образным или сочетанием обоих типов соединителей

Минусы

  • Дороже, чем другие встроенные соединители проводов

Очень рекомендую рассмотреть этот проводной разъем Brightfour. Он удобен в использовании и не будет легко ослабляться. Он идеально подходит для соединения как больших, так и маленьких проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные соединительные соединители HELPLEX

Я искал инструменты для закручивания гаек для своего домашнего проекта электропроводки, когда мой друг порекомендовал этот разъем для сращивания Helplex. Я могу использовать этот разъем в своем освещении, электричестве или даже в домашней розетке, если он имеет размер от 24 до 12 AWG.

С этой опцией пользователям не нужно беспокоиться об идеальной длине для зачистки провода. Этот разъем поставляется с меркой на его стороне, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых слота — один спереди, а другой под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Его прозрачная крышка имеет отличное качество сборки и дает хороший обзор своего проводника. Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот разъем для сращивания предназначен для домашней электропроводки, но не подходит для использования вне помещений. Тестовые отверстия открыты, поэтому вода может попасть через них и вызвать короткое замыкание.

Плюсы

  • Широкий диапазон применения проводов позволяет нам использовать его для линий от 24 до 12 AWG
  • С боковой индикацией необходимой длины зачистки проводов
  • С двумя доступными тестовыми слотами для проверки напряжения
  • Полностью прозрачный корпус обеспечивает хороший обзор проводников
  • Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

  • Не применяется для наружного применения

Тем, кто все еще использует изоляционную ленту или проволочные гайки в своей домашней электропроводке, проверьте и попробуйте этот разъем для сращивания. Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Термоусадочные стыковые соединители AIRIC

Этот электронный разъем лучше всего подходит для автомобильных клемм, особенно в жилых автофургонах. Эти всепогодные автомобильные разъемы для проводов позволяют мне использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, внутренняя подкладка, активируемая нагреванием, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, благодаря чему эти проволочные стыковые соединители легко усаживаются.Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать горячую тепловую пушку.

AIRIC также использует медный сердечник премиум-класса в качестве внутреннего разъема. Это ядро ​​обеспечивает большой поток электроэнергии при одновременном снижении тепловыделения. Он также имеет внутреннюю структуру проволочного упора, помогающую нам вставлять наши кабели на нужном расстоянии.

Единственное, что мне не нравится в этом водонепроницаемом комплекте разъемов для автомобильных проводов, — это ограниченное количество трубок для кабелей 12–10 AWG.Каждый пакет содержит только десять коннекторов для этой линейки, чего может быть недостаточно для крупных проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электропроводами, этого должно быть достаточно для их нужд.

Плюсы

  • Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
  • Клейкая подкладка, активируемая при нагревании, делает ее водонепроницаемой
  • Трубка изготовлена ​​из полиолефинового материала, что обеспечивает ее высокую усадку
  • Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает мощный поток электричества
  • Не выделяет много тепла
  • Фиксатор проволоки обеспечивает правильную вставку обоих концов проволоки для лучшего соединения

Минусы

  • Ограниченное количество желтых стыковых соединителей для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители — лучшие автомобильные соединители для проводов, которые я использовал. Они обеспечивают отличное соединение и защищают от атмосферных воздействий, обеспечивая безопасность наших проводов и кабелей даже при воздействии воды.

На что обратить внимание при покупке соединителей проводов

Всякий раз, когда я собираюсь купить какой-либо инструмент, я обычно сначала смотрю на марку. Однако, когда дело доходит до лучшего соединителя проводов, бренд не так важен. Пока разъем соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

  • Соответствие или сертификация стандартов безопасности продукции

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия.Единственный способ узнать это — проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

На рынке доступно множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Существуют стыковые соединители, соединители для отводов, Т-образные соединители, соединители для сращивания и термоусадочные соединители.

Вы можете просмотреть текущую систему, чтобы определить, что вам нужно. Это для автомобильных приложений? Или для вашего дома? Вам нужно установить его на постоянной основе? Должен ли он быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком, чтобы получить лучший совет.

Для установки некоторых соединителей требуется обжимной инструмент, а для некоторых используется фен. Некоторым соединителям требуются оба инструмента для обеспечения правильного соединения, а некоторым вообще не нужны инструменты. Вот почему важно, чтобы вы сначала определили, что вам нужно, прежде чем приступать к проекту установки.

Если у вас есть полный набор инструментов как у профессионала, занимающегося своими руками, возможно, вам не нужно это учитывать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Для правильной установки некоторых разъемов даже требовались специальные инструменты.

  • Материал, используемый в качестве внутреннего разъема

Это относится к материалу сердечника, который разъем использует для проведения электричества. Он сделан из меди или латуни премиум-класса? Существует ли припойное кольцо, обеспечивающее хорошее соединение после установки? Крайне важно, чтобы вы знали этот материал, чтобы обеспечить отличный электрический поток в вашей системе.

  • Размеры входят в комплект поставки

Вы должны это знать, потому что не все пакеты предоставляют одинаковое количество соединителей.Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование для проектов, требующих больших кабелей AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше соединителей, чтобы не исчерпать их, пока вы находитесь в процессе установки.

Как соединить три провода вместе

При обычном способе соединения двух или более проводов можно использовать проволочные гайки. Однако гораздо проще использовать трехжильный разъем.

Можно использовать трехжильный соединительный соединитель, в котором нужно просто зачистить конец провода и вставить его в соединитель. В качестве альтернативы вы можете использовать Т-образный разъем для проводов, в который вы просто вставляете провод и запираете его крышку.

Вставные соединители для проводов лучше, чем гайки для проводов

Вставной соединитель для провода и гайка для провода обеспечивают превосходное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей техники зачистки проводов и сращивания, чтобы обеспечить хорошее соединение. С другой стороны, вставные соединители для проводов проще в установке.

Вставные разъемы для проводов вообще не требуют инструментов. Для некоторых других разъемов для обжима проводов требуется фен, обжимной инструмент или и то, и другое. Тем не менее, основным преимуществом проволочных соединителей перед проволочными гайками является простота их установки. Но при правильной установке оба обеспечат безопасное и надежное соединение.

Все разъемы проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный проводной разъем и клеммный тип, в основном используемый для проводных линий, которым не грозит короткое замыкание при прикосновении.

Эти неизолированные соединители и клеммы также дешевле по сравнению с изолированными клеммами. Однако использование соединителя изолированного провода намного безопаснее, чем соединителя неизолированного провода. У него есть трубка, закрывающая отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполняйте все виды работ с проводами с каждым соединителем

Большинство соединителей для проводов подходят для любых проводов, но некоторые соединители для проводов не рекомендуется использовать с тонкопроволочными проводами. Некоторые обжимные соединители могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод движется или вибрирует.

Заключение

Использование изолированных соединителей для проводов в настоящее время является более простым и быстрым способом подключения провода. Имеется соответствующий разъем для подключения одножильного провода, многожильного провода или того и другого.

Если вы хотите найти лучшие соединители проводов для своего приложения, вам следует посмотреть на свою систему. Если вы не уверены, вы можете ознакомиться с критериями, которые у меня есть, или спросить лицензированного электрика о вашем конкретном плане.

Как лучше всего соединить два провода без пайки? : электроника

Стыковые соединения содержат небольшую медную трубку. Вы вставляете первый провод соединения в один конец, затем разбиваете этот конец медной трубки подходящим обжимным инструментом.Затем вы делаете то же самое с другим концом. Конечным результатом является то, что вы приварили оба провода к очень проводящему промежуточному звену. Инструмент для обжима обычно имеет С-образный вырез с одной стороны и небольшой выступ с другой, что приводит к подковообразному поперечному сечению обжима. Некоторые обжимные инструменты имеют две закругленные поверхности, что приводит к более овальному обжиму. Первый чаще используется на неизолированных наконечниках, а второй — на изолированных, как я указал на первом рисунке.Однако первый имеет тенденцию к лучшему обжиму, и есть версии, предназначенные для изолированных наконечников. Недостатком является то, что наконечники имеют разрез на одной стороне трубки, и при использовании первого типа кримпера С-образный вырез необходимо расположить на разъемной стороне, чтобы не испортить наконечник. Последний тип кримпера работает в любом направлении.

Проволочная обмотка, вероятно, не то, что вы ищете, но стоит упомянуть. Он используется для соединения проводов со штырьками, обычно розеток для электрических компонентов.Холодная сварка происходит в углах столба, вокруг которого намотана проволока.

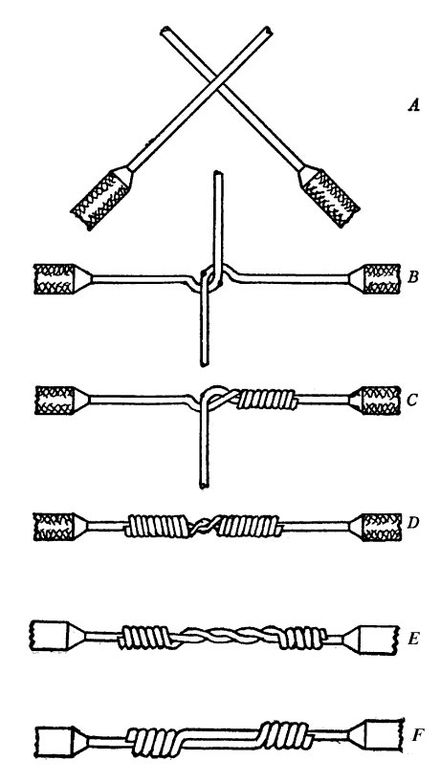

Другие упомянули Western Union Splice, который технически представляет собой форму намотки проводов. Он должен быть очень тугим, чтобы работать должным образом. Скручивание является одним из способов достижения силы, достаточной для возникновения холодной сварки.

Проволочные гайки имеют в наконечнике коническую резьбовую металлическую вставку, которая при затягивании на проволоку врезается в них. Поскольку он конический, он сильнее прижимает провода друг к другу, чем больше навинчивается.Проводимость между проводами происходит через металлическую вставку, а также непосредственно от провода к проводу.

Клеммные колодки представляют собой пару винтовых клемм на общей токопроводящей колодке. Большую часть времени их много подряд, изолированных друг от друга. Вероятно, это не то, что вы хотите использовать для большинства ваших сращиваний, но очень полезно, когда вам нужен доступ к ряду соединений, которые ведут к множеству разных вещей, и отличное место для измерения напряжения. Существует много типов клеммных колодок, и некоторые требуют, чтобы лепестковые или кольцевые наконечники были обжаты на многожильном проводе, иначе жилы будут выдавливаться из-под головки винта.Другие правильно работают только с одножильным проводом (или многожильным проводом с очень небольшим количеством жил), а некоторые одинаково хорошо работают с обоими типами.

Как соединить два провода | Главные гиды

от команды Hunker Updated 21 июля 2017

вещей, которые вам понадобится
  • проволочные стрижки

  • проволочные резаки

  • электрические ленты

Tip

более продвинутый специалист по домашнему ремонту также может использовать паяльник, который выполняет ту же задачу, расплавляя небольшое количество металла между проводами и сплавляя их вместе.

Предупреждение

Всегда выключайте источник питания при работе с проводами. Когда ваше подключение завершено, желательно иметь рядом огнетушитель. Хотя маловероятно, что это приведет к электрическому возгоранию, эта предосторожность может оказаться полезной.

Как соединить два провода. Быть электриком самому себе — это всего лишь поездка в хозяйственный магазин. Один из самых простых домашних ремонтов, который может сделать человек, — это соединить два провода. С помощью простого набора инструментов вы можете устранить любую простую проблему с проводкой в ​​доме, требующую подключения.

  1. Убедитесь, что вся электроэнергия с обеих сторон ваших проводов отключена. Либо отключите его, если вы используете прибор, либо выключите автоматический выключатель, если вы работаете с домашней проводкой.

  2. Снимите 1 ½ дюйма провода с конца обоих проводов с помощью стриппера. Определите размер используемого провода, зажмите стриппер вокруг него и потяните стриппер к концу. Это должно удалить 1 ½ дюйма пластиковой изоляции вокруг проводов, обнажая металл.

  3. Коснитесь обоих проводов посередине их оголенных концов. Плотно скрутите провода вместе до конца. Отрежьте конец комбинированной проволоки.

  4. Поверните пластиковый разъем провода по часовой стрелке вокруг оголенных проводов. Сильно надавите, пока не убедитесь, что провода надежно закреплены между разъемом.

  5. Потяните за каждый отдельный провод, чтобы убедиться, что они надежно подключены. Оберните пластиковый разъем и провода изолентой, чтобы соединение не соскользнуло.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка браузера на прием файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
  • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

Соединение micro:bit с проводами — Сеть с помощью micro:bit

Введение

В наше время все взаимосвязано! Компьютеры и устройства соединяются друг с другом, образуя сети. И эти сети соединяются с образуют Интернет. Когда мы говорим компьютеров или устройств , эти может быть чем угодно: от традиционного ноутбука до мобильного телефона, стиральной машины и датчика влажности. Конечно, это также может быть ваш микро:бит.Интернет все больше и больше становится Интернетом вещей .

В этой главе вы создадите свою собственную сеть, используя провода для соедините два микро: бита. При этом вы узнаете:

  • концепция среды связи и сигналов

  • концепция бинарный и бит

  • концепция сети

Что вам понадобится?

  2 микробита
4 зажима типа «крокодил»
1 держатель для батареек и 2 батарейки ААА
1 товарищ по команде


Фон

Чтобы два микробита могли отправлять сообщения друг другу, они каким-то образом должны быть подключены, будь то по проводам или по беспроводной сети — мы называем это средство связи .

Сообщение может быть строка, например «Привет», число, например «9», или изображение значка. То micro:bits преобразуют каждое сообщение в сигнал, чтобы отправить его по средство связи .

Определение 1: Средство связи

Среда связи — это физический путь, по которому передается сигнал.

Определение 2: Сигнал

Сигналы – это электромагнитные напряжения или волны, передаваемые на физическом проводном или беспроводном носителе.

Например, возьмем случай, когда мы говорим «Привет» на стационарный телефон. телефон. Телефонная трубка преобразует звуки в сигнал электрического напряжения. Затем этот сигнал передается на прием телефона по проводам; а в приемнике он конвертируется обратно в звук.

Упражнение 1

Какая беспроводная физическая среда обеспечивает радиосвязь? возможный?

Компьютеры, а также ваш micro:bit, не могут обрабатывать сигналы без преобразование их в двоичные данные: 0 и 1. Кроме того, двоичные данные обрабатываемые компьютерами, должны быть преобразованы в сигналы, прежде чем они смогут путешествовать средство связи.

Определение 3: Бит

Бит — это наименьшая единица данных в компьютере. Это как атом. Бит может быть либо 1, либо 0.

Группа из 8 битов составляет байт . В таблице [tab:bit] показан другой пример. группировки.

Имя Размер
Байт (Б) 8 бит
килобайт (КБ) 1024 байта
Мегабайт (МБ) 1024 килобайта
Гигабайт (ГБ) 1024 мегабайта
Терабайт (ТБ) 1024 гигабайта

Путем подключения компьютеров или любых устройств через различные средства связи СМИ, мы создаем сети.

Определение 4: Сеть

Компьютерная сеть представляет собой совокупность компьютеров или устройств, которые соединены для связи друг с другом. В компьютере сеть, есть как минимум два компа. Две или более сетей могут соединиться, чтобы сформировать большую сеть: сеть сетей. Интернет — это массивная сеть сетей!

В этой главе вы создадите сеть из двух микробитов, соединенных через провода.

Программирование: простой перенос сердца

В этом разделе вы соедините два микробита проводами.Вы отправите значок Heart из одного микробита в другой. На рисунке ниже показано, как должна выглядеть иконка сердца на отображение микро: бит .

Рисунок 1: Micro:bit со значком сердца

Это задание лучше всего выполнять с товарищем по команде. В дальнейшем вы пойдете через четыре задачи, чтобы запрограммировать свои микро: биты.

Задание 1: Посмотрите «Простой перенос сердца»

Описание: Мы создали видео, чтобы показать, как ваши соединения и программа должна работать в этой деятельности. Смотрите видео на сайте Simple Heart Transfer.

Инструкция: Посмотрите видео о простом переносе сердца.

Важно: не пропустите это задача. Это поможет вам проверить, являются ли файлы, загруженные вами для задания 2, Работа. Это также поможет вам написать программу для этой главы.

Задача 2: подключите свои микробиты и протестируйте телеграф

Описание: Вы подключите свои микробиты с помощью проводов и будете использовать программа для проверки соединений.Вы можете следовать приведенным ниже инструкциям или Более подробные пошаговые инструкции можно найти в Micro-bit телеграфной активности на сайте micro:bit.

Инструкция: С помощью зажимов типа «крокодил» подключите контакт 3V между два бита micro: и соедините контакты GND. Затем подключите контакт 1 к одному micro:bit на контакт 2 и наоборот. Будьте осторожны, чтобы правильно выполнить соединения зажимов типа «крокодил»: два из провода подключаются прямо (3V-к-3V и GND-к-GND), но два других пересекаются (1-к-2 и 2-в-1).

См. пример подключения на рисунке и обратите внимание на цвета осторожно (конечно, не обязательно использовать одинаковые цвета, но они должны быть сделаны одинаковые соединения).

Рисунок 2: Подключение микро: битов. Два провода соединяются прямо (3V-to-3V и GND-to-GND), но два других пересекаются (1-to-2 и 2-to-1)

Для проверки используйте программу с рисунка, изображающего программу Телеграф; нажмите кнопку А на каждом micro:bit и убедитесь, что светодиод горит на другом.Вы будете использовать блоки из Пины меню. Это меню находится в разделе Advanced . Нажмите на ссылку Подробнее , чтобы посмотреть все варианты.

  пусть сигнал = 0
input.onButtonPressed(Button.A, функция () {
    pins.digitalWritePin(DigitalPin.P1, 1)
    базовая.пауза(100)
    pins.digitalWritePin(DigitalPin.P1, 0)
})
basic.forever (функция () {
    signal = pins.digitalReadPin (DigitalPin.P2)
    если (сигнал == 1) {
        светодиодный сюжет (2, 2)
    } еще {
        вел. развернуть (2, 2)
    }
})


Рис. 3: Телеграфная программа . Нажатие кнопки А посылает сигнал на другая сторона использует контакт 1. Микро: бит приемника прослушивает контакт 2, чтобы проверить если сигнал принят. Если есть сигнал, загорается пиксель (2,2) на дисплее.

Задание 3: проверка файлов Hex «Simple Heart Transfer»

Описание: Мы предоставили два файла с именами microbit1_wired_simpleheart_secret.hex и microbit2_wired_simpleheart_secret.hex в этой папке, чтобы вы могли проверить, как должна работать окончательная программа. Эти файлы будут работать на ваших micro:bits, но вы не сможете отобразить код, используя редактор блоков JavaScript.

Инструкция: Загрузите код Simple Heart Transfer в свой микро:биты. Существует два разных шестнадцатеричных файла для micro:bit 1 и micro:bit 2. Протестируйте программу, наклонив свои micro:bits и проверив когда отображается значок сердца.

Задача 4: запрограммировать перенос сердца

Описание: В этом задании вы запрограммируете свои микробиты, чтобы получить поведение аналогично тому, что вы наблюдали в задачах 2 и 3.Сделать это задание, вам нужно будет подумать над следующими вопросами:

  1. На какой ввод будут реагировать микробиты в вашей программе?

  2. Как микробиты отправляют данные друг другу?

  3. Подсказка: как вы думаете, они посылают друг другу настоящее Сердце значок?

Инструкция: Для вопроса 1 просмотрите параметры в редакторе блоков JavaScript Ввод меню.Для вопроса 2 используйте приведенный выше пример программы Telegraph. Для вопроса 3 вот еще одна большая подсказка. Подсказка: предположим, что micro:bit 2 знает, что он получит значок сердца от микро: бит 1.

Запрограммируйте ваш micro:bit 1 так, чтобы:

  1. Отображает значок сердца до тех пор, пока он не будет наклонен над микробитом 2.

  2. При наклоне над micro:bit 2 посылает импульс на micro:bit 2 правильный пин.

  3. Когда micro:bit 1 получает импульс на правильном контакте, он отображает значок сердца.

Запрограммируйте свой micro:bit 2 так, чтобы:

  1. Отображает значок сердца, когда получает импульс на своем правильный пин.

  2. При наклоне над micro:bit 1 посылает импульс на micro:bit 2 через правильный пин.

Расширенная деятельность

Упражнение 2

Посмотрите файл Wired_pixel_by_pixel_heart.m4v. На основе этого видео обсудите со своим товарищем по команде, как вы можете отправлять более сложные данные по проводам.Сделайте предложение и обсудите с другими.

Упражнение 3

Посмотрите два видеоролика в разделе «Ресурсы». Как они связаны с вашей деятельностью? Обсуждать.

Проблемы

  1. Что такое бит?

  2. Сколько битов в килобайте?

  3. Объясните использование контактов заземления (GND) и 3V в вашем micro:bit.

  4. Сколько битов вы отправили получателю в своей программе «Simple Heart Transfer»?

  5. Как биты в вашей программе передаются по сети в вашей программе?

Ресурсы

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорят мне, что они боятся модифицировать жгут проводов своего велосипеда, чтобы установить новый аксессуар.Немного покопавшись, багабу обычно боится вкрутить провода в жгут велосипеда. К разрезанию жгута проводов вашего мотоцикла не следует относиться легкомысленно, и его следует пытаться делать только тогда, когда вы уверены, какие провода следует обрезать, например, получив заводское руководство по обслуживанию, — процесс на самом деле не такой уж страшный.

Сращивание проводов — это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами. Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, а некоторые виды подвержены поломкам. При пайке используется горячий утюг для нагрева проводов до температуры, при которой расплавится припой, который при остывании обеспечивает прочное физическое соединение и электрическую проводимость. Тем не менее, пайка также является большим источником страданий для новичков. Не бойтесь, вполне допустимо сращивать провода, если все сделано правильно.

Источником страха перед сращиванием обычно является невежество в отношении пайки, которая, по-видимому, многим кажется, что практикующий темные искусства должен делать ее только в полночь, в полнолуние. К счастью, эта идея — чушь. Любой, даже тот, у кого руки трясутся так же сильно, как у меня, может научиться паять с минимальной затратой крови и денег.

Включение: как установить переключаемое питание на мотоцикл

Отвод проводов — воплощение зла. Часть справа прорезает изоляцию провода, возможно, повреждая жилы провода внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в соединении или просто привести к тому, что он соскочит с провода.

Какие у меня варианты подключения?

Наиболее распространенными разъемами, которые вы найдете в комплектах для вторичного рынка, являются обжимные ответвители. Это инструменты дьявола. Выбросьте их и либо научитесь паять, либо используйте разъемы Posi-Lock, которые немного дороже, но у меня еще ни разу не было ни одного отказа.При использовании соединителей Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем закрутите хомут и провод в корпус Posi-Lock, затянув их вручную. Повторите с другим концом проволоки. Это дает прочное электрически надежное соединение, которое я использовал в течение многих лет, когда не хватало места для пайки. Я также использовал Posi-Locks в качестве соединителей проводов в местах, где соединение может периодически отсоединяться.

Posi-Lock обеспечивает надежное и обратимое стыковое соединение без пайки.

При правильной сборке стыковое соединение такое же прочное, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой обжимные ответвители для проводов являются злом, довольно проста. Хотя вы могли бы подумать, что они упростят сращивание, просто зажав их на месте, они также могут перерезать некоторые жилы провода, делая провод слабее, повышая его сопротивление и повышая вероятность выхода из строя.Кроме того, среда с высокой вибрацией мотоцикла повышает вероятность ослабления обжимных соединений и приводит к периодическим отказам, которые трудно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем соединяете провода?

Приличный 40-ваттный паяльник можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы следите за распродажами, их можно купить за 35 долларов или меньше. Вам нужен проволочный припой калибра, достаточно узкого, чтобы его можно было легко расплавить, с калибром проволоки, наиболее часто встречающимся на мотоциклах, обычно 18-го калибра для большинства целей.Обычно я покупаю припой без канифольного сердечника, предпочитая использовать немного флюса на оголенных проводах перед их нагреванием и нанесением припоя.

Сращивание косички используется для отправки провода вместе с проводом, к которому он подключен. Хороший пример выбора косички или стыкового соединения можно найти здесь.

Вы должны научиться паять что-то кроме жгута проводов. Для этой статьи я выбрал провод 18-го калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются друг с другом.При сращивании проводов вы обычно используете один из трех видов сращивания: стыковое соединение, при котором два провода соединяются в один непрерывный провод; сращивание косички, где провода лежат рядом друг с другом; и тройное соединение, в котором второй провод входит в середину другого провода.

Этот тройной соединитель вставляет красный провод в середину синего. Это пример, когда обычно используются отводы для проводов с более низким обжимом. Не поддавайтесь искушению.Несмотря на то, что пайка встроенного провода является сложной задачей, после закрепления лентой это соединение становится намного более безопасным, чем любое обжимное соединение.

Для первых двух сращиваний требуется, чтобы с обоих концов провода было удалено примерно полдюйма изоляции. Концы скручены вместе, чтобы образовать хорошую механическую связь между проводами. Подставку с зажимами типа «крокодил» можно сделать самостоятельно или купить, чтобы удерживать провода на месте, нагревая их утюгом.

Все три соединения завернуты в термоусадочную пленку.Однако иногда лента является единственным вариантом в ограниченном пространстве, в котором вы создаете соединение.

Прежде чем прикасаться паяльным жалом к ​​проводам, залудите его, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. Приплавляя припой к проводам, старайтесь не касаться припоем железа. Вместо этого дайте утюгу нагреть проволоку до такой степени, что припой расплавится. Удерживание железа под проводами позволяет теплу подниматься вверх, в то время как гравитация тянет расплавленный припой вниз.Капиллярное действие играет важную роль в распределении припоя по всему соединению. Коснитесь утюгом и припаяйте к нескольким точкам соединения, чтобы убедиться, что он равномерно распределен по жилам провода. Хотя вы хотите, чтобы припой покрыл большую часть соединения, старайтесь не оставлять на стыке больших капель припоя. Это выглядит некрасиво и сделает место соединения намного больше, когда оно будет покрыто лентой.

После того, как соединение остынет, обрежьте все свободные провода, которые могут торчать через ленту или термоусадочную пленку.Затем обмотайте его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковаться в технике пайки, пока не освоите ее, прежде чем пробовать ее в самых ограниченных пространствах мотоцикла.

Инструменты для пайки

Хотя вы можете начать с простого паяльника с одной температурой и рулона припоя, я обнаружил, что инвестиции в паяльную станцию ​​с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель губки, который позволяет легко очищать наконечник перед тем, как вы начнете новый сустав. Другой инструмент, который я рекомендую, — это рука помощи, чтобы удерживать провода на месте, когда вы работаете на верстаке. Это делает жизнь намного проще.



Эту простую паяльную станцию ​​можно купить чуть более чем за 30 долларов.

Купить паяльник Vastar здесь

У меня не очень твердые руки.Таким образом, этот инструмент на вес золота, когда мне нужно припаять несколько проводов — и все это менее чем за 10 долларов.

Приобрести регулируемый помощник Neiko 01902 можно здесь

При работе с велосипедом лучше защитить другие провода жгута проводов, поместив кусок картона между проводами, которые вы припаиваете, и нетронутыми.
