Как согнуть трубу без трубогиба из различных материалов

Автор Монтажник На чтение 9 мин Просмотров 17.1к. Обновлено 07.12.2020

В домашнем хозяйстве многие умельцы своими руками делают парники, беседки, навесы для машин, самостоятельно монтируют отопительные, водопроводные и газопроводные магистрали. При этом им приходится иметь дело с трубами разных материалов, сечений и часто решать задачу — как согнуть трубу без трубогиба.

И дело не в экономии финансовых средств (простое ручное приспособление стоит недорого) — стандартный заводской трубогиб не может обеспечить весь широкий диапазон работ с различными длинами, радиусами и материалами, которые используются в бытовом хозяйстве. Поэтому методы сгибания, которые можно применять без использования заводских приспособлений, актуальны и полезны для изучения любым домашним мастером.

Рис. 1 Вспомогательные элементы для гибки без станка своими руками – шаблоны и пружины

Содержание

1. Методы гибки труб в домашних условиях
2. Применение горячего метода
3. Используем наполнители — песок и воду
4. Применение шаблонов
5. Валки
6. Пружины
7. Как согнуть трубу без трубогиба — простые способы
8. Особенности гибки профильной трубы
9. Как согнуть нержавеющую или стальную трубу
10. Как согнуть трубы из меди и алюминия
11. Как согнуть металлопластиковую трубу
12. Как согнуть полипропиленовую трубу
13. Делаем выводы

Методы гибки труб в домашних условиях

Способы, как согнуть трубные элементы в домашнем хозяйстве без использования заводских приспособлений, довольно разнообразны, включают в себя физическое и температурное воздействие.

Применение горячего метода

Большинство металлов и сплавов, нагретых до высокой температуры, становятся более пластичным и легче поддаются пластической деформации. К таким материалам относятся: сталь, медь, алюминий, латунь, дюралюминий, алюминиево-железистая бронза. При термообработке становятся хрупкими цинковые сплавы, серый чугун, оловянистая бронза. При этом, чем выше температура нагрева, тем больше пластичность — для стали нагретой до 700ºС. усилие при деформации требуется в 4,5 раза больше, чем для изделий с температурой 1200ºС.

Также все нагретые металлы становится в 25 — 30 раз менее прочными, чем в холодном состоянии — это позволяет легко изгибать заготовки без сильного внутреннего противодействия, получая при этом наименьший радиус изгиба.

При температурном воздействии на металл основной опасностью является пережог — в этом случае при нагреве происходит оплавление металла, в его структуру проникает кислород и образуется хрупкие разрушаемые окислы.

Эффект пережога необратим и является браком, поэтому для исключения данного явления при нагреве следует применять приспособления с известной температурой струи или выдерживать определенное время нахождения нагреваемого участка в пламени.

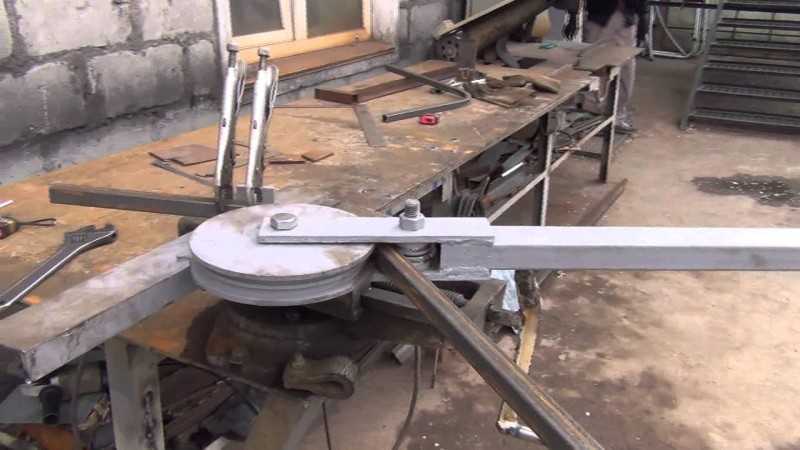

Рис.2 Гиб своими руками на шаблонах

Используем наполнители — песок и воду

Использование песка или воды, помещенных внутрь заготовки, способствует равномерному распределению усилия по всей поверхности сгиба. Для работы используют мелкозернистый хорошо просушенный сеяный песок без посторонних вкраплений, который помещает во внутреннюю полость и закрывают обычными или жаростойким пробками в случае дальнейшего термического воздействия на трубную заготовку.

Воду редко используют — в жидком состоянии она при давлении выбивает пробки (с песком этого не происходит вследствие большого трения), поэтому ее обычно применяют зимой в замороженном состоянии. О нагреве в этом случае речи идти не может — трубы загибаются физическим воздействием на шаблонах или роликах.

Применение шаблонов

Для того, чтобы придать заготовке требуемую форму, часто используют шаблон. Им может быть любая поверхность, вокруг которой огибают заготовку — круглая труба большого сечения при спиральной намотке, стационарный валик с определенным диаметром, металлические пластины, к которым с усилием прижимают изгибаемую деталь. Для получения сложный криволинейной формы используются шаблоны из ряда саморезов, вкрученных в прочное основание и задающих путь деформируемому криволинейному элементу.

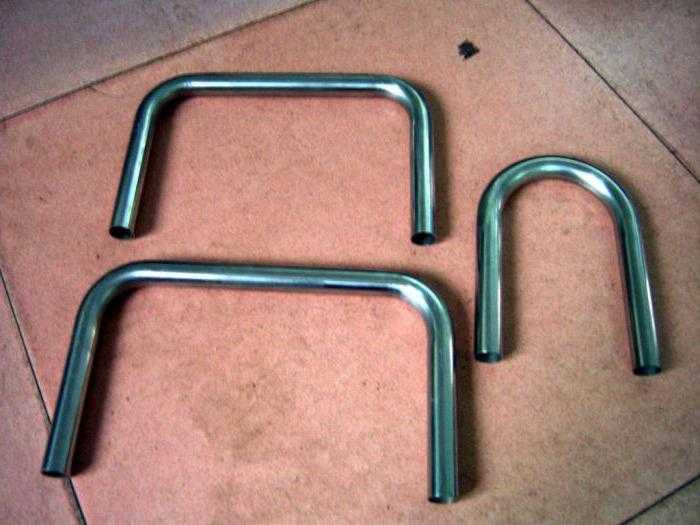

Рис. 3 Как гнут изделие без трубогиба нагревом

Валки

С помощью валков можно сделать самодельный ручной трубогиб рычажного типа, ничем не уступающий заводским образцам, при работе приспособления под воздействием рычага происходит огибание сферической поверхности валка деталью.

Наибольшей популярностью в бытовом хозяйстве пользуются трубогибочные вальцы, аналогичные промышленным агрегатам. Они состоят из двух вращающихся роликов, между которыми располагается третий на некотором расстоянии от их оси.

При работе заготовка помещается на два крайних ролика и к ней подводится центральной валок, создающий давление на поверхность — в результате происходит изгиб детали. С помощью данного приспособления можно получить достаточно большой равномерный радиус закругления на большом расстоянии, устройство особенно эффективно при создании арочных профилей для различного вида навесов и строительных конструкций.

На устройстве можно изгибать заготовки круглого и прямоугольного сечения, стальные уголки и пластины при конструкции валков с ручьями другого профильного сечения. Устройство способно работать с материалами большого сечения, его максимальный радиус закругления не превышает 3 — 4 трубных диаметров.

Рис. 4 Гибка профильной трубы своими руками на валках

Пружины

Пружины могут использоваться как самостоятельный трубогиб при работе с изделиями малых диаметров из мягких материалов (медь, металлопластик) или вспомогательное устройство, заменяющее промышленный дорн. Пружина может размещаться снаружи или во внутренней полости изделия, обеспечивая при его изгибании равномерное распределение нагрузки по площади места изгиба.

Как согнуть трубу без трубогиба — простые способы

Приведенные выше методы эффективно применяют в домашнем хозяйстве как самостоятельно, так и в сочетании с другими способами. При этом для работы с различного вида материалами, формой и сечения профиля, углами изгиба, следует применять различные технологии, обеспечивающие наилучшее качество и производительность.

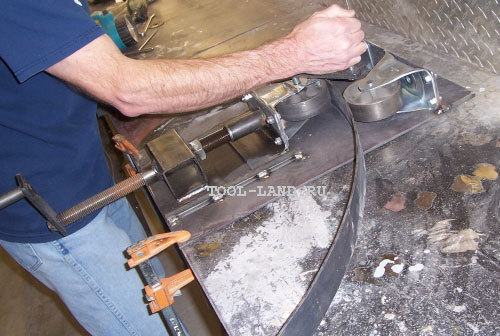

Рис. 5 Гибка профильной трубы своими руками на самодельном трубогибе

Особенности гибки профильной трубы

Металлопрокат прямоугольного или квадратного сечения является популярным видом строительных материалов в домашнем хозяйстве, широко используется при сооружении перекрытий теплиц, беседок, различного вида навесов для хранения автомобильной техники и домашней утвари. Поэтому сгибание металлопрофиля является одной из актуальных задач в быту и производится следующими способами.

1. Легко изогнуть профильную трубу своими руками можно при помощи простого шаблонного приспособления в виде круглого горизонтального или вертикального участка трубопровода. Для проведения операции один конец заготовки жестко фиксируют за шаблоном или просто опирают на поверхность, после чего перемещают заготовку, огибая верх шаблона. Если необходимо получить большой радиус изгибания по всей длине, деталь передвигают вперед и операцию снова повторяют.
2. Популярным методом изгибания в хозяйстве и промышленности является использование круглых подвижных валков, вдоль которых огибают или многократно прокатывают заготовку. В быту такие устройства часто делают для получения арочного профиля, изготавливая разнообразные трехвалковые конструкции. Для получения меньшего радиуса закругления можно сделать и механическое ручное устройство с подвижным валком, вокруг которого при помощи длинного рычага огибают металлопрофильную заготовку.

Для получения малых радиусов закруглений также можно использовать песчаный наполнитель в сочетании с нагревом — сталь в этом случае изгибается с более высоким качеством.

Рис. 6 Способ согнуть металлическую трубу в змеевик

Как согнуть нержавеющую или стальную трубу

В домашнем хозяйстве часто требуется изгибать тонкостенную стальную трубу из нержавейки для создания спиральных змеевиков в системах отопления и самогонных аппаратах. Методы, которые используются при сгибании нержавейки, аналогичны общепринятым, при работах наибольшей популярностью пользуется следующие способы.

1. Тонкостенную нержавейку при малом радиусе закругления нужно гнуть с применением пружинящих элементов (дорнов), обеспечивающих равномерную нагрузку на поверхность в зоне изгибания, или сыпучих наполнителей.
2. Если необходимо изгибать заготовку с большим радиусом закругления, можно использовать универсальный трехвалковый самодельный агрегат или сгибать круглым шаблоном с использованием внутренней пружины.
3. Толстостенную трубу из нержавейки лучше всего загибать после нагревания газовой горелкой, аналогичные операции проводят и со стальными толстостенными трубами при малом радиусе загибания.

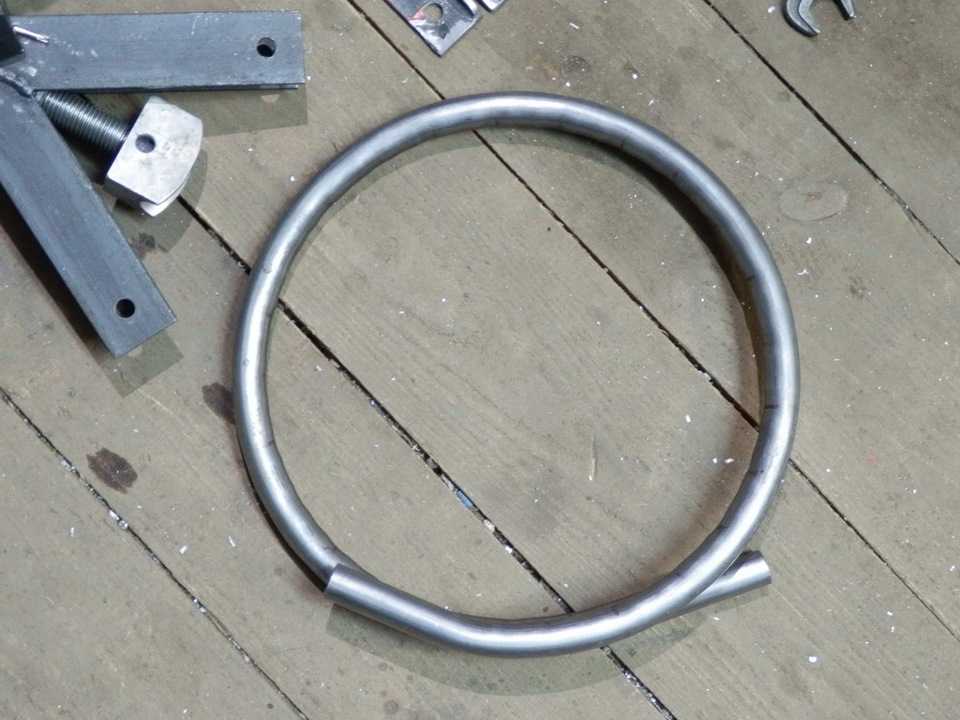

Рис. 7 Как можно согнуть заготовку  из меди

Как согнуть трубы из меди и алюминия

И всех металлических материалов, которые изгибают в домашнем хозяйстве, медь является самым гибким и мягким и не требует приложения больших усилий. Для работы с медными трубами на строительном рынке можно найти специальные пружины, которые устанавливаются на трубную поверхность, после чего изделие легко согнуть вручную. Для изгибания на жестких валках или самодельных трубогибах внутрь мягкой тонкостенной медной заготовки лучше засыпать песок или вставить пружину во избежание неправильный деформации профиля.

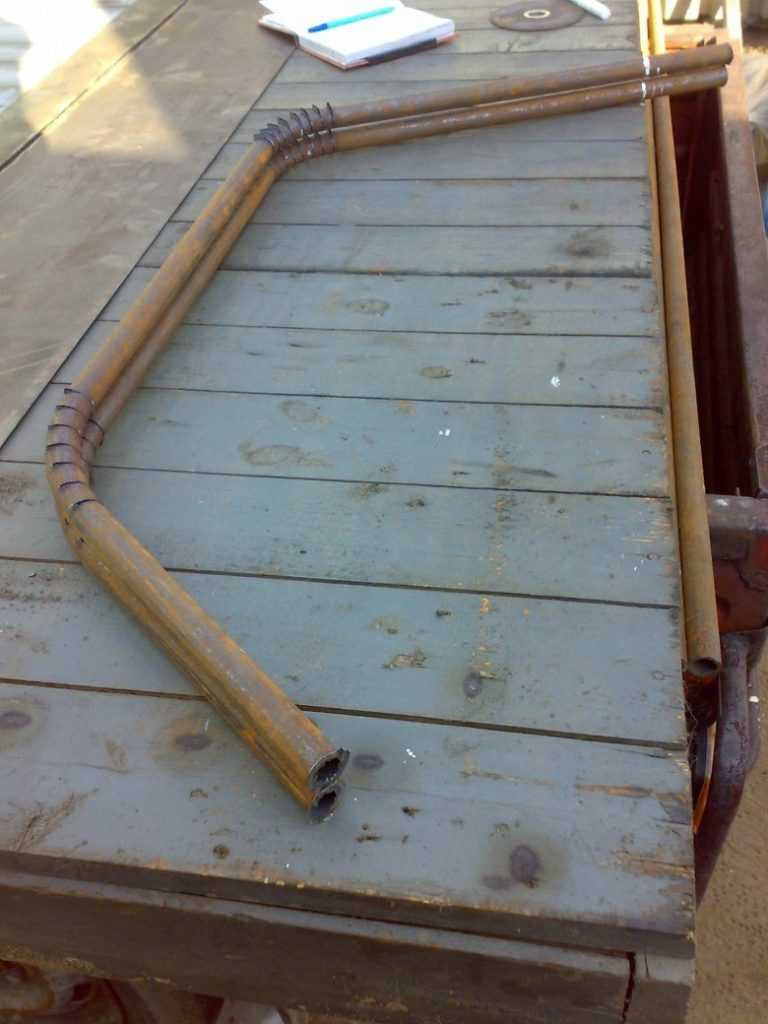

Рис. 8 Как гнуть деталь из алюминия

Алюминий относится к более хрупким и менее пластичным материалам, чем медь (у медных сплавов относительно удлинение составляет около 50%, у алюминиевых — не больше 20%), поэтому основным методом деформации толстостенного алюминия в быту является нагрев. Для выполнения этого действия необходимо провести следующие операции:

• Трубную заготовку устанавливают в тиски, участок в точке нагрева смазывают хозяйственным мылом.
• Производят нагрев участка газовой горелкой до тех пор, пока мыльное покрытие не начнет чернеть.
• После этого трубу сгибают с приложением физического усилия на нужный угол.

Рис. 9 Как загнуть трубный металлопластик

Как согнуть металлопластиковую трубу

Металлопластиковая труба любого размера и профильного сечения легко гнется даже руками, если установить большие пальцы рук во внутренний радиус в форме закругления. Основным методом для качественного изгиба металлопластика является использование пружин, которые можно приобрести в торговой сети или изготовить самостоятельно. Главное действие, которое при этом выполняется — вставка пружины внутрь или снаружи заготовки и ее ручная деформация до получения нужной конфигурации изгиба. Для получения сложной формы лучше использовать внутреннюю пружину (наружная будет скользить по поверхности и деталь может проворачиваться) или шаблоны по направлению, обозначенному вкрученными в лист ДСП или ДВП шурупами.

Как согнуть полипропиленовую трубу

Для работы с полипропиленовыми трубами не требуется специальное оборудование или сложные самодельные устройства, достаточно обычного бытового фена. Чтобы получить качественное закругление, поступают следующим способом:

• Насыпают в полость трубы сыпучий материал (песок или искусственный наполнитель), заклеивают ее торцы липкой лентой.
• Закрепляют один конец заготовки и производят нагрев феном в нужной точке, одновременно прилагая физическое усилие по сгибанию.
• На следующем этапе жестко фиксируют деталь, ожидая ее остывания. Для упрощения можно использовать направляющие из винтов, вкрученых в деревянную плиту.

После остывания деталь извлекают, освобождают от липкой ленты и наполнителя.

Рис. 10 Методика сгибания полипропиленовой трубы

Делаем выводы

Основными помощниками при сгибании тонкостенных труб из любых материалов в домашнем хозяйстве является наружные и внутренние пружины, или наполнители из песка, позволяющие равномерно распределить прилагаемое усилие. Если мы гнем стальные трубы трубопроводов с толстыми стенками, при большом радиусе практично использовать трехвалковые самодельные конструкции, а при малом – нагревать профиль газовыми горелками.

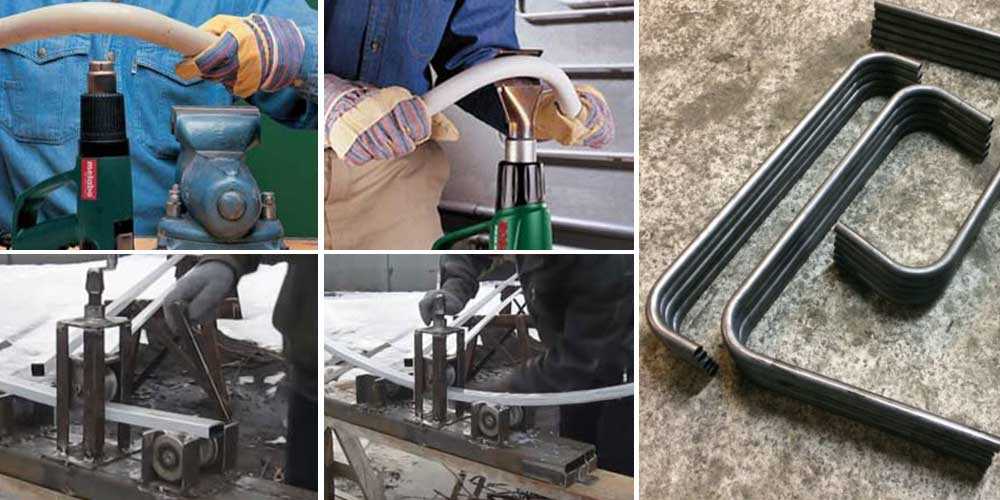

Рис. 11  Как изгибают трубу в домашних условиях

В быту при желании каждый домовладелец может гнуть трубы из различных материалов без применения заводских трубогибов — для этого используются простые пружинные детали или несложные самодельные устройства. Чтобы сделать ручной трубогиб, понадобится сварочный аппарат и некоторые навыки сварщика, во многих случаях незаменимым помощником в проведении работ является паяльная лампа.

способы, основные хитрости, инструкция по сгибу разных материалов

Содержание

• Способы сгибания металлической трубы под углом 90°
• Видоизменение профильной трубы
• Как согнуть квадратную профильную трубу?
• Правила выгибания металлопластика
• Особенности сгиба полипропиленовой трубы
• Как эффективно произвести сгиб пластиковой трубы?

Ремонт жилища, в частности ремонт частного дома, зачастую требует использование труб, причем не всегда идеально ровных. В таких ситуация возникает вопрос: как согнуть трубу без трубогиба в домашних условиях? Если знать все хитрости данного процесса, то сделать это довольно просто.

Способы сгибания металлической трубы под углом 90°

Металл – материал достаточно прочный, однако при особом воздействии довольно легко поддается изгибанию. На сегодня существует несколько методов сгибания металлической трубы своими руками.

1. Использование колышков. При выгибании именно таким способом есть большая вероятность повреждения самой трубы или ее поломки. Избежать этого можно путем заполнения пустоты сухим мелким песком, установив после этого с обоих концов заглушки. Теперь можно переходить непосредственно к процессу сгибания. Для этого вкопайте в землю одну или несколько других заготовок и, используя метод рычага, постарайтесь согнуть ее. Если вы не совсем уверенны в своих силах, потренируйтесь на ненужных кусках с похожим стройматериалом. Данный прием можно применять для конструкций диаметром 16-20 мм. При необходимости и для трубоконструкций большего диаметра. Однако это очень сложный процесс. Также стоит учитывать ее материал. Для оцинкованных лучше использовать другие способы согнуть трубу без трубогиба.

   Газовая горелка

2. Нагрев металлоконструкции. Данный метод можно применять с целью изменения алюминиевого и стального трубопровода. Для проведения процедуры ее необходимо надежно закрепить в тисках, предварительно заполнив и путем применения газовой горелки нагревать до определенной температуры именно то место, в какое планируется дальнейший изгиб. Нужную температуру нагрева определить достаточно легко: при приближении листка бумаги к месту нагрева, она должна начинать дымиться. В случае нагрева стальной заготовки, дождитесь ярко выраженной красноты материала. В целях безопасности используйте перчатки.
3. Использование плоскопараллельной пластины. Технология проведения процедуры требует от вас ее фиксирования в зажиме, после чего проводится искривление, причем делать это нужно вдоль пластины. Данный прием считается наиболее простым и экономным, однако неизменяющаяся кривизна пластины делает выполнение этого метода довольно непопулярным. Для качественного результата рекомендуется использование нескольких пластин с разной кривизной. Главным условием также является применение исключительно стальной трубы, причем длина этой конструкции должна быть достаточно велика.
4. Употребление металлической пружины. Прием можно использовать для придания нужной форме заготовкам из цветных металлов с хорошей пластичностью. Пружина нужна для предотвращения возможной деформации стройматериала во время процесса сгибания. Для обеспечения хорошего результата рекомендуется учитывать размер пружины, он должен полностью соответствовать внутреннему диаметру металлической конструкции, поскольку ее необходимо вставить в полость. После этого можно производить сгиб, предварительно привязав саму пружину проволокой для облегчения дальнейшего процесса ее извлечения.

   Трубы прямые

5. Применение воды в качестве наполнителя для полости. Вместо песка можно с легкостью использовать обыкновенную воду без примесей. Заполнив полость трубы, и закрыв отверстия заглушками, воду заморозьте. После чего требуется нагреть материал. Однако такой метод нельзя ни в коем случае применять для оцинкованных заготовок.

Видоизменение профильной трубы

Такой вид металлоконструкций зачастую используется для строительства теплиц различных размеров и предназначений, а также беседок и иных строений на участке. Основной особенностью стройматериала такого трубопровода является то, что при сгибании ее очень легко повредить, например, она может легко сплющиться или треснуть. Выход из данной ситуации довольно прост. Ее полость необходимо заполнить сухим мелким песком или водой (в дальнейшем воду нужно заморозить). Именно эти действия позволят исключить возможность повреждения трубы и достичь необходимого результата. Такой же прием подойдет и для дюралевого, и для латунного трубопровода.

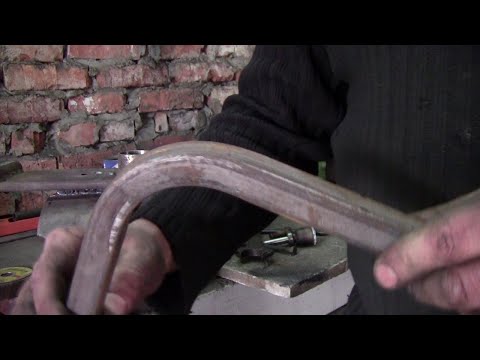

Как согнуть квадратную профильную трубу?

Если в ваших руках находится квадратная труба с небольшим сечением, то ее легко можно согнуть и без нагревания. Однако заполнять полость песком или водой все же желательно. В отличие от привычных круглых заготовок вам понадобится резиновая киянка.

Сам трубопровод требуется поставить на две надежные опоры. После этого используя непосредственно киянку, делать изгиб изделия, причем совершать все действия нужно очень плавно и аккуратно во избежание возможного повреждения. Если вам надо достичь достаточно большого угла кривизны, для облегчения процесса материал можно нагреть в месте предполагаемого изгиба.

Правила выгибания металлопластика

Именно металлопластиковая труба чаще всего используется для обустройства системы теплого пола. Для обеспечения эффективности системы, надо обеспечить параллельную работу трубопровода с системой отопления.

Особенности укладки теплого пола подразумевают наличие большого количества сгибов. Однако в свободной продаже таковые отсутствуют. Делать изгибы приходится самостоятельно, а для этого необходимо знать все секреты материала и процедуры проведения.

Так же, как и в случае с металлической заготовкой, есть несколько способов получения необходимого заворота:

• самый простой и дешевый метод согнуть трубу собственными силами, без применения подручных средств. Для этого стройконструкцию следует зажать крепко в кулаках и сгибать ее плавно. Старайтесь исключить возможность появления сильного перегиба. Существует норма для этого, которая предполагает наличие 15° кривизны на каждые 1-2 см металлопластиковой заготовки;
• для иного способа вам надо позаботиться о наличии кусков проволоки, которыми нужно заполнить полости. Это позволит добиться плавного и ровного изгиба в кратчайшие сроки;
• так как и для металлического трубопровода можно эксплуатировать в качестве наполнителя сухой мелкий песок, который нужно засыпать в полость и закрыть отверстия трубы заглушками. Один конец стройконструкции нужно закрепить, причем сделать это желательно достаточно надежно и прочно, а затем, используя паяльную лампу или газовую горелку, нагреть место дальнейшего изгиба. Проверка готовности материала к изменению формы проверяется листком бумаги.

Согнутые трубы

Особенности сгиба полипропиленовой трубы

Бывают такие ситуации, когда вам просто жизненно необходимо согнуть именно полипропиленовую трубу. Однако мнения производителей сходятся в одном: делать этого нежелательно. Но если без этого никак не обойтись, воспользуйтесь одним из двух возможных методов.

Основные способы для изгибания полипропиленового материала:

• первый способ подразумевает все тот же нагрев места изгиба. Использовать для этих целей надо строительный фен. Оптимальная конечная температура 150°С. Далее рекомендуется защитить руки перчатками, устойчивыми к высокой температуре, согните изделие до необходимой формы. Главное не забывать про основное правило: утолщенную стенку полипропиленовой конструкции надо размещать с внешней стороны изгиба. Теперь дождитесь полного охлаждения материала и внимательно осмотрите его. На поверхности не должно быть никаких вмятин или трещин;
• второй метод – холодный. Руками под силу согнуть такую трубу каждому, однако радиус изгиба не должен превышать 8 диаметров используемой трубы, иначе вы можете ее просто сломать.

Как эффективно произвести сгиб пластиковой трубы?

Инструкция, которая поможет вам достаточно легко согнуть ПВХ трубу, включает в себя несколько пунктов, выполняя которые, вы без посторонней помощи в домашних условиях и пластиковому трубопроводу придадите нужную форму. Итак, для работы с ПВХ трубой вам нужно выполнить следующие действия:

Сгиб пластиковой трубы

1. Приобретите древесноволокнистую плиту, из которой в дальнейшем вам необходимо будет соорудить специальную оправу. Эта оправа вам нужна для того, чтобы придать пластиковой конструкции определенную форму.
2. После придания плите желаемой формы, ее нужно как следует отшлифовать. Лучше использовать для этого мелкую наждачную бумагу.
3. Следующий этап включает в себя формирование из силикона подходящей по форме и размеру оболочки для вашей пластиковой заготовки. Эта оболочка служит креплением ПВХ конструкции в приготовленную заранее оправу. Помимо этого, она способна выполнять защитную функцию от царапин, сколов и других механических повреждений, коим подвержена поверхность пластиковой трубы.
4. Теперь следует поместить сам предмет в приготовленную защитную оболочку.
5. Следующий этап включает в себя нагрев места изгиба. Пластмасса, подверженная воздействию высокой температуры, начинает смягчаться и осаживаться на установленную оправу. Такие действия в итоге приведут к образованию желаемой формы пластиковой заготовки.
6. После придания формы, ей необходимо дать время остыть. Для этого достаточно десяти-пятнадцати минут. Только после этого можно смело извлекать из оправы вашу видоизмененную ПВХ трубу, после чего строй-конструкцию нужно снова оставить для полного ее охлаждения.

Идеального изгиба трубы независимо от ее материала в домашних условиях добиться достаточно сложно. Однако если тщательно изучить теорию и провести не один эксперимент на ненужных участках подобной трубы, вы будете на практике четко понимать, как согнуть трубу без трубогиба и сможете делать это в любое удобное для вас время. Обязательно пользуйтесь нашими советами, чтобы сделать работу максимально правильно и без больших потерь.

Как согнуть медную трубу в 3-х направлениях

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.07.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Прочная и простая в работе медная труба часто используется в домах в качестве водопроводной трубы. Поскольку медь — красивый металл, будь то полированный и блестящий или оставленный для старения до зеленой патины, медная труба часто используется в качестве материала для изготовления из-за ее собственных декоративных качеств.

Хотя медь мягкая, она недостаточно мягкая, чтобы плавно и идеально гнуться сама по себе. Изгиб медной трубы без применения специальных методов или инструментов обычно приводит к разрушению трубы. Вместо непрерывной кривой труба будет изгибаться и складываться в предполагаемой точке изгиба. Для крафта это, как правило, не тот вид, который вам нужен. Для сантехники он препятствует течению воды.

Существует несколько надежных способов сгибания медной трубы. Некоторые методы даже не требуют специальных инструментов. Вместо этого они используют простые материалы, которые, возможно, уже есть у вас дома. Ниже перечислены четыре наиболее распространенных метода, а также несколько общих советов.

Наконечники для гибки медных труб

• Опора для труб : Поддержка медной трубы по всей длине изгиба является ключом к постоянной форме. Опора может быть как внутри, так и снаружи трубы.
• Медленно изгибать : Быстрое изгибание медной трубы может вызвать ее перекручивание, даже если она правильно закреплена. Или, если вам удастся получить правильную кривую, внутри кривой могут появиться ряби. Всегда медленно наклоняйтесь.
• Придание формы изгибу : Сгибание трубы через колено с мягкой подкладкой — это самый быстрый способ согнуть медную трубу примерно до радиуса от 4 до 8 дюймов. Но вы также можете использовать другие изогнутые предметы для придания формы: металлические банки, ведра или большие трубы.

Совет

Медь может быть дорогой. Если вы пытаетесь согнуть медь для сантехнического проекта, найм квалифицированного сантехника для гибки труб может быть более рентабельным, чем покупка нескольких труб, если ваши попытки согнуть трубы самостоятельно пойдут наперекосяк.

• 01 из 03

  Использование пружины для изгиба трубы

  Трубогибочные пружины вставляются в медную трубу и служат опорой для лучшего распределения усилия. С трубчатыми пружинами возможны изгибы до 180 градусов. Трубчатые пружины поставляются в наборах различных размеров, которые подходят для медных труб диаметром от 1/4 дюйма до 5/8 дюйма.

  Чтобы согнуть медную трубу трубчатой ​​пружиной:

  1. Несмываемым маркером отметьте место на медной трубке, где вы хотите сделать изгиб. Метка должна быть в самой внешней точке радиуса изгиба.
  2. Очистите все заусенцы на конце медной трубы от резки.
  3. Выберите правильный размер пружины для трубы. Некоторые пружины помещаются в трубу, в то время как другие типы предназначены для установки снаружи.
  4. Если пружина длиннее трубы, вы можете легко извлечь пружину после сгибания трубы. Если пружина короче, прикрепите к концу пружины проволоку.
  5. Набив медную трубку мягкой тканью, согните ее над коленом. Перемещайте трубу вперед и назад к левой и правой сторонам колена, чтобы создать более плавный изгиб.
  6. Снимите пружину. Если пружину трудно снять, попробуйте повернуть ее по часовой стрелке.

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

• 02 из 03

  Использование песка или соли для сгибания трубы

  Плотные материалы, упакованные внутри медной трубы, производят эффект, очень похожий на пружины, изгибающие трубу. Они препятствуют тому, чтобы какая-либо отдельная область воспринимала всю изгибающую силу. Вместо этого сила распределяется по всей длине кривой. Можно использовать мелкий песок и соль.

  Чтобы согнуть трубу с помощью песка или соли:

  1. Выпрямите медную трубку или шланг. Он не должен быть идеально прямым; только достаточно прямо, чтобы позволить материалу течь.
  2. Обклейте нижнюю часть медной трубы клейкой лентой или изолентой.
  3. Заполните медную трубу песком или солью с помощью воронки.
  4. Заклейте другой конец трубы.
  5. Изогните трубу до нужной кривой.
  6. Снимите ленту и дайте песку или соли вытечь.

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

  Ель / Кевин Норрис

• 03 из 03

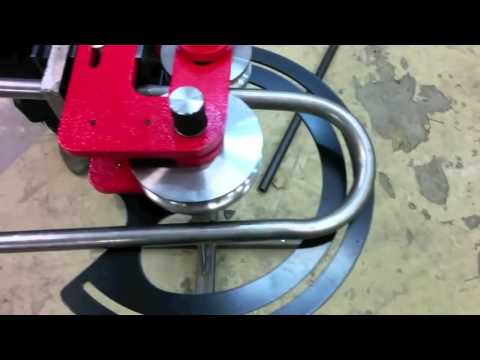

  Используйте инструмент для гибки труб, чтобы согнуть трубу

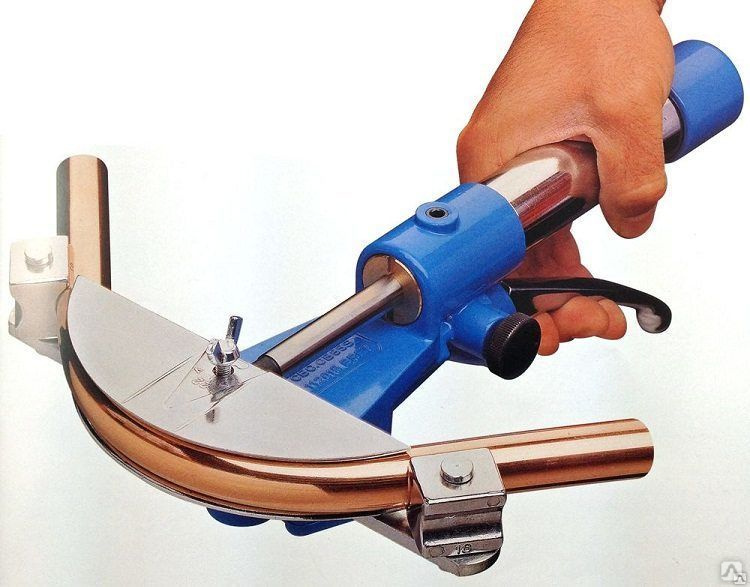

  Трубогиб — это небольшой, недорогой, специализированный инструмент, который делает только одну вещь, но делает это очень хорошо. Он сгибает различные размеры труб из меди и других мягких металлов до заданного радиуса, обычно около 2 или 3 дюймов.

  Трубогиб в форме набора плоскогубцев позволяет вставлять трубы посередине. Маркированный датчик указывает угол изгиба от нуля до 9 градусов.0 градусов.

  Секрет трубогиба заключается в том, что верхняя часть инструмента — башмак — перемещается вместе с изгибом, обеспечивая плавный изгиб.

  Для тех, кому нужно часто сгибать медные трубы, трубогиб является хорошей инвестицией.

  Ель / Кевин Норрис

Гибка трубы без повреждения поверхности

Пластиковый инструмент предотвращает истирание, отметины и царапины на металлической трубе

• Майк Томас
• 4 мая 2021 г.
• Артикул
• Производство труб
• Присоединиться к обсуждению

Некоторые сложные операции по изгибу могут привести к повреждению поверхности трубы. Инструмент металлический, трубка металлическая, и в некоторых случаях истирание или царапины неизбежны. Getty Images

Во многих случаях изготовления труб успешный изгиб не представляет сложности, особенно при использовании одного из новейших ротационных гибочных станков. Полный набор инструментов — гибочная матрица, шлифовальная матрица, зажимная матрица, прижимная матрица и оправка — окружает и ограничивает трубу вдоль внутренней и внешней поверхностей, так что в процессе гибки металл течет туда, куда он должен течь. Это, в сочетании с современной системой управления, может обеспечить отличные результаты для простых и умеренно сложных изгибов. Это не надежно, поскольку успех также требует правильной настройки и смазки, но во многих случаях результатом является хороший изгиб, раз за разом, смена за сменой, день за днем.

Когда возникает сложный изгиб, у производителей есть несколько вариантов. Некоторые ротационные волочильные машины имеют функцию усиления каретки, обеспечивающую толкающее усилие, помогающее тяговому усилию. Помимо этого, у производителей инструментов обычно есть одна или две стратегии для обработки сложных изгибов, например, путем увеличения длины зажимного штампа или обработки ряда зубцов на контактной поверхности зажимного штампа. Более длинный зажимной штамп создает большее трение; зубцы впиваются в поверхность трубки. Оба обеспечивают дополнительное сцепление, чтобы предотвратить скольжение трубки во время процесса гибки.

Независимо от специфики, цель состоит в том, чтобы произвести компонент, отвечающий требованиям заказчика. По большей части это означает компонент с небольшими искажениями и гладкой поверхностью. Однако это не железно. Для трубы, которая будет скрыта от глаз, покупатель может допустить некоторую овальность круглой трубы, существенное сплющивание трубы квадратного или прямоугольного сечения, небольшие или умеренные складки вдоль внутренней части изгиба или следы инструмента. Большинство из них можно выразить количественно как процент отклонения от идеального изгиба, поэтому нужно выяснить, чего на самом деле хочет клиент. Некоторые готовы заплатить совсем немного за нетронутый изгиб, в то время как другие предпочитают гораздо менее дорогой изгиб с заметными недостатками.

Время от времени заказчик указывает изгиб, который не кажется слишком сложным в изготовлении, изготовленный из умеренно мягкого материала с достаточной толщиной стенки, чтобы растянуться по внешней стороне изгиба без расщепления, но не настолько, чтобы он сгущается вдоль внутренней стороны изгиба. Сначала это выглядит как легкий изгиб, но затем заказчик указывает последний критерий: отсутствие маркировки. Приложение эстетично, поэтому клиент вообще не потерпит никаких повреждений от инструментов.

Если в результате пробного изгиба остаются следы инструментов, у изготовителя есть два варианта. Один из них — использовать дополнительный шаг для полировки готовой детали, чтобы удалить все следы инструмента. Конечно, полировка может быть выполнена успешно, но это требует дополнительной обработки и дополнительной работы, так что это не обязательно недорогой вариант.

Второй вариант — использовать инструменты, не оставляющие следов.

Материалы и конструкция для инструментов без царапин

Устранение царапанья заключается в удалении стальных поверхностей инструментов. Это делается путем изготовления инструментов полностью из сверхпрочного синтетического полимера или путем изготовления вставок инструментов из этих материалов.

Обе стратегии отходят от общепринятых; инструменты для гибки обычно изготавливаются только из металлического сплава. Немногие другие материалы могут выдерживать изгибающие усилия и образовывать трубу или трубу, а те, которые выдерживают, обычно не очень долговечны. Тем не менее, два из этих пластиков стали широко используемыми материалами для этого приложения: Derlin и Nylatron. Хотя эти материалы обладают отличной прочностью на сжатие, они не так тверды, как инструментальная сталь, поэтому не оставляют следов. Они также имеют некоторую естественную смазку. Из-за этих двух факторов инструменты, не оставляющие следов, редко являются прямой заменой стандартных инструментов.

Поскольку полимерная оснастка не создает такого сильного трения, как стальная оснастка, формируемая деталь обычно требует большего радиуса изгиба и конструкции, поддерживающей более длинный зажимной штамп, чем компоненты, предназначенные для металлической оснастки. Смазка по-прежнему необходима, хотя обычно в небольших количествах. Смазка на водной основе лучше всего подходит для предотвращения химической реакции между смазкой и инструментом.

Несмотря на то, что срок службы всех инструментов ограничен, срок службы инструментов без повреждений короче, чем у обычных инструментов. Это очень важный момент при назначении такой работы, потому что инструмент необходимо заменять чаще. Эту частоту можно уменьшить, используя полимерные вставки, прикрепленные к стальным корпусам инструментов с помощью механических застежек, которые часто служат дольше, чем инструменты, полностью изготовленные из полимеров.

Применение инструмента No-mar Tooling

Инструмент No-mar подходит для формовки стали, нержавеющей стали, алюминия и меди, и типичные области применения столь же разнообразны, как и материалы. Продукты питания и напитки идеально подходят для инструментов, не оставляющих следов. Труба, предназначенная для обработки пищевых продуктов или напитков, в идеале должна быть идеально гладкой. Любые царапины, вмятины или царапины, оставленные на трубе или поверхности трубы, могут собирать мусор и стать питательной средой для бактерий.

Другие распространенные области применения включают детали с покрытием или гальваническим покрытием. Распространенным заблуждением является то, что процесс покрытия или гальванического покрытия заполняет или скрывает недостатки.
