Как согнуть трубу без трубогиба своими руками?

Наверняка вы сталкивались с ситуацией, когда при сборке трубопровода становится необходимо выгнуть трубу на определенный градус.

Для таких задач применяют специальный инструмент, именуемый трубогиб. Трубогибы бывают самыми разными. Они предназначаются для сгибания труб из металлов, пластика, различных сплавов и т.д.

Все это конечно очень хорошо, но что делать, если надо согнуть трубу без трубогиба? К примеру, если трубогиба у вас в наличии нет, а дело не терпит отлагательства.

Выгибание металлопластиковой трубы с пружиной внутри

Что же, есть способы выполнить подобные действия и своими руками. Мы вам о них расскажем.

Cодержание статьи

• 1 Особенности процесса
  • 1.1 Как обезопасить себя?
• 2 Отличия в зависимости от материала трубы
  • 2.1 Взаимодействие с металлическими образцами
  • 2.2 Рабочий процесс
  • 2.3 Дополнительные советы
  • 2.4 Работа с пластиковыми трубами
  • 2. 5 Выгибание трубы без трубогиба (видео)
  • 2.6 Отличия труб из разных видов пластика
  • 2.7 Похожие статьи

Особенности процесса

На самом деле сгибать трубы достаточно легко. Это только кажется, что для подобных действий необходимо огромное количество сил и энергии. Конечно, при работе с металлическими трубами все же придется попотеть, но даже в этом случае процесс занимает всего несколько десятков минут, и это с учетом подготовительных работ.

Но просто согнуть трубу недостаточно. Надо сделать это правильно, чтобы в итоге получить рабочий, а не испорченный образец. Если мы загибаем трубы своими руками, то шанс их повреждения существенно возрастает, так как согнуть трубу в домашних условиях можно только с помощью подручных средств.

Все дело в том, что труба при изгибании меняет свою структуру, натурально деформируется. И процесс деформации проходит непредсказуемо.

Это только кажется, что модель из той же стали изгибается красиво и плавно, как будто бы по волшебству сохраняя свою форму.

На самом деле это не так. В момент изгибания, особенно если работаете вы только подручными средствами, стенки трубы деформируются неравномерно.

Внутренняя стенка как бы накапливает в одной точке больше материала, становится толще, образуются даже микроскопические складки. Наружная же, наоборот, растягивается, что чревато появлением микротрещин. Согните ее слишком быстро или без предварительной подготовки – и ее повреждение будет практически неминуемым.

Как обезопасить себя?

Впрочем, себя можно легко обезопасить или хотя бы свести шанс повреждения трубы к минимуму. Для этого применяют несколько хитростей.

Во-первых, при изгибании своими руками трубу нагревают до определенной температуры. Это нормально, без прогрева согнуть отрезок, да еще и стальной, крайне сложно. Вы потратите уйму сил и энергии, а результат же вас вряд ли порадует.

Достигла ли поверхность трубы нужной температуры, проверяется с помощью обычной бумажки. Считается что труба прогрелась, если бумажка при контакте с ней начинает тлеть.

Процесс загибания стальной трубы

Способ, конечно, довольно топорный и дает только относительные результаты, но для домашней работы большего и не требуется.

Во-вторых, в полость трубы обязательно добавляют стабилизирующий материал. Это делается до момента ее прогрева.

В качестве стабилизирующего материала применяются разные варианты, от песка до пружин. Трубу с обеих сторон закупоривают, а затем уже принимаются за работу.

Внутри трубы песок играет роль пластификатора. Он не дает материалу деформироваться рывками, при этом сохраняет изначальную форму заготовки, что тоже крайне важно.

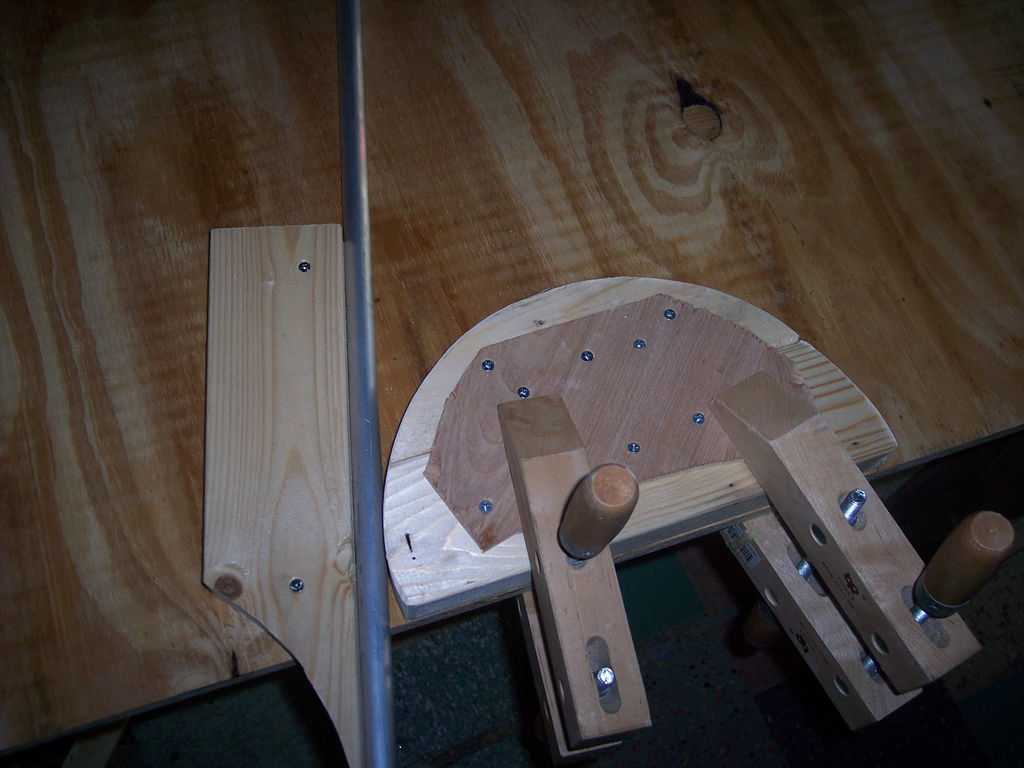

Также перед началом работы необходимо создать деревянную или стальную заготовку, для упрощения процесса деформации. Необязательно сильно мучиться и что-то создавать, надо просто выбрать подходящий материал.

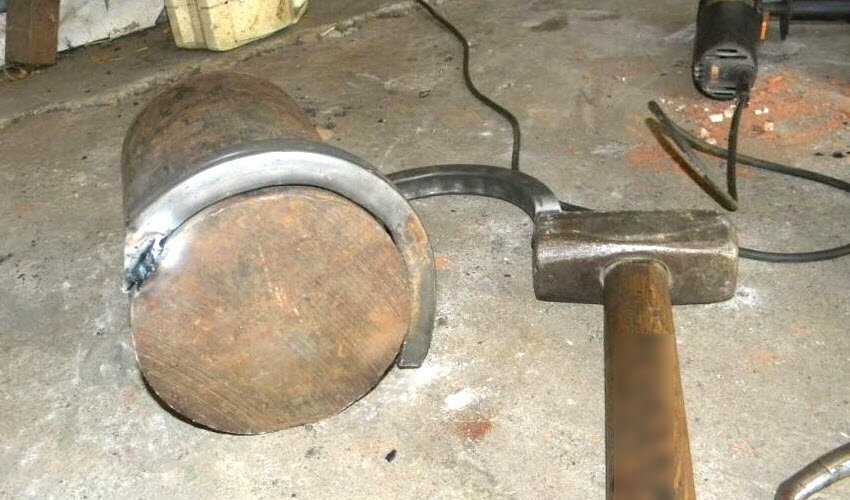

К примеру, если вам нужно загнуть трубу под прямым углом своими руками, то хватит и наличия профильной трубы или же стола.

Если же радиус загиба достаточно большой, то придется подобрать обратную трубу нужных размеров или же деревянное полено.

Отличия в зависимости от материала трубы

Материал трубы оказывает огромное влияние на то, как мы будем с ней взаимодействовать

Трубы разделяют на:

• Металлические;
• Пластиковые.

Металлические трубы требуют один подход, пластиковые – совсем другой. К тому же и конкретные материалы различаются по своей прочности, устойчивости, принципу деформации и т.д. Все это следует учитывать, в особенности, когда мы работаем без специализированного инструмента, то есть своими руками.

Взаимодействие с металлическими образцами

Металлические трубы в домашних условиях изгибать сложнее всего. Да вы впрочем, и сами это понимаете.

Металл хоть и пластичный, но очень прочный. Вручную, без предварительной подготовки, с ним просто не совладать.

Перед обработкой трубу желательно нагреть горелкой

Зато если все продумать заранее, то и результат вас наверняка порадует. Также не будем забывать, что есть металлы мягкие, а есть жесткие. Цветные металлы – по большей степени мягкие. С ними работать проще.

Та же медь, при желании, вообще деформируется вручную. Тонкую медную трубу реально загнуть руками, чем часто сантехники и пользуются.

Укрепленная медь уже прочнее, но все равно не сравнится по прочности со сталью или хорошим алюминием.

Рабочий процесс

Рассмотрим алгоритм, позволяющий нам изгибать металлические отрезки труб своими руками.

Этапы работы:

1. Подготавливаем инструмент, находим горелку, собираем песок, заглушки и т.д.
2. Засыпаем песок внутрь трубы.
3. Закупориваем ее.
4. Нагреваем ее газовой горелкой.
5. Проверяем температуру нагрева. Если бумажный лист при контакте с металлом загорелся либо начал тлеть, значит все нормально, можно начинать.
6. Монтируем трубу в рабочее положение.
7. Загибаем отрезок с применением физической силы. Желательно делать это в перчатках, так как металлы отлично проводят тепло.
8. При достижении нужного угла оставляем трубу на сутки.

Вот и все. После завершения работы остается только проверить качество изгиба. К сожалению, в нагретом состоянии это сделать не удастся.

Дополнительные советы

Песок следует засыпать до момента полного заполнения трубы. Заглушки желательно брать не пластиковые, а стальные. Пластик может расплавиться и сцепиться со сталью. Ничего страшного конечно не произойдет, но и лишние проблемы нам ни к чему.

Выгнуть трубу малого диаметра можно даже вручную, применив усиленное плечо

Нагревают трубу равномерно, то есть со всех сторон, акцентируя внимание на внешней. Именно на ней пройдут самые серьезные деформации.

Нагретую трубу разрешается загибать только в термостойких перчатках. Иначе можно обжечься. Да и вообще, если собираетесь действовать по приведенной инструкции, то желательно позаботиться о личной безопасности, надеть экипировку и т.д.

Рекомендуем загибать трубу не рывками, а поступательными плавными движениями. Впрочем, тут каждый действует так, как ему видится возможным.

Работа с пластиковыми трубами

Пластик загибать проще, это совершенно очевидно. Он намного мягче, во многих случаях пластичнее, да весит легче. Однако у пластика есть одна неприятная характеристика, он имеет предел прочности. То есть может треснуть, если приложение сил будет излишним. Это надо учитывать.

Помните, что трещина в трубе – это необязательно огромная дыра, в которую можно засунуть палец. Как раз образование такой трещины в трубе – большое благо, потому что ее легко заметить.

Проблемы же появляются, когда в пластике образуются микротрещины или даже зачатки трещин. Они незаметны и будут ждать своего часа, чтобы затем в самый неподходящий момент заявить о себе.

Выгибание трубы без трубогиба (видео)

Отличия труб из разных видов пластика

Проще всего работать с металопластиком. Этот материал является комбинацией алюминиевого стержня и пластикового сплава, он очень прочен, но в то же время пластичен.

Процесс его гибки, практически ничем не отличается от аналогичного при взаимодействии со стальными образцами. Причем трубу, если она малого диаметра, даже прогревать нет нужды. Можно выгнуть просто руками. Только опять же, нужно позаботиться о наличии стабилизатора в ее полости, чтобы деформация прошла успешно.

В качестве стабилизатора можно применять не только песок. Хорошо действует проволока или даже стальная пружина высокой прочности.

Полипропилен гнуть тоже можно, но тут надо быть очень осторожным. Производители полипропиленовых труб не рекомендуют загибать их самостоятельно. Если все же это необходимо, тогда позаботьтесь о наличии у вас строительного фена.

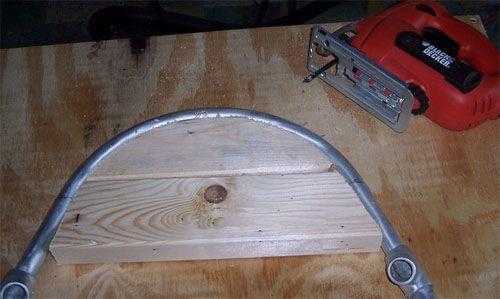

Им можно прогреть стенки трубы, а затем выгнуть ее на заранее подготовленной заготовке. Размещайте трубу так, чтобы утолщенная стенка находилась на внешней стороне изгиба. Тогда шанс повреждения отрезка существенно уменьшиться.

Тонкие пластиковые трубы, казалось бы, гнуть проще всего. Вот только они ломаются при физическом воздействии. Здесь надо применить хитрость и все ту же термическую обработку.

Строительным феном мы нагреваем трубу до температуры в 200 градусов, а затем легко и плавно начинаем ее изгибать. В некоторых случаях пластик станет настолько мягким, что сам начнет гнуться. Тогда просто уложите ее так, как вам необходимо, а затем постарайтесь зафиксировать.

Как правильно согнуть трубу профилькую, металлопластиковую, без трубогиба

Содержание

• Приспособления для сгибания труб
  • Трубогиб
  • Плоскопараллельная пластина
  • Стальная пружина
• Методы сгибания труб без трубогиба из разных материалов
  • Советы по сгибу металлопластиковой трубы
  • Сгибаем трубу из полипропилена
  • Как согнуть профильную трубу

При проведении строительных или ремонтных работ очень часто приходится сталкиваться с необходимостью согнуть под определенным углом трубу для монтажа систем водопровода, отопления и пр. Если заранее не были приобретены уже готовые изогнутые трубы, то это можно сделать в домашних условиях с имеющимися трубами, но делать это необходимо правильно, с учетом всех требований. Иначе можно просто поломать дорогой материал.

Приспособления для сгибания труб

Согнуть трубу можно самыми разными способами, даже вручную, но при этом существует высокий риск поломки. Поэтому лучше всего для сгибания использовать специальное оборудование или подручные материалы, которые в разы облегчат процедуру сгибания.

Трубогиб

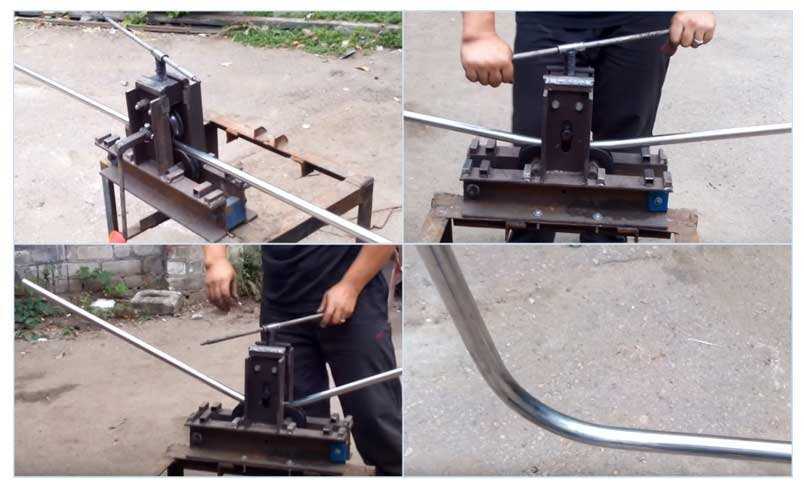

Для того чтобы согнуть металлическую трубу применяются специальные приспособления – профессиональные трубогибы, различные по своей конструкции:

1. ручной трубогиб используется для сгибания труб с небольшим диаметром поперечного сечения. Как правило, на данном устройстве можно гнуть трубы из цветных металлов и нержавеющей стали. Перед тем как согнуть алюминиевую трубу или из нержавеющей стали, необходимо один ее конец вставить в трубогиб и при помощи рычага постепенно сгибать изделие до нужного угла.

2. гидравлические трубогибы – это устройства, предназначены для сгибания труб больших диаметров. В данном устройстве все приложенные для сгибания усилия компенсируются за счет гидроцилиндров. Как согнуть трубу большого диаметра с помощью гидравлического трубогиба? Сначала необходимо определить место сгиба, затем закрепить один конец трубы в пазах трубогиба и с помощью рычага выполнять поступательные движения.

3. чтобы согнуть трубы, имеющие разный диаметр поперечного сечения, используются электромеханические трубогибы. Они отличаются высокой производительностью, точностью выполнения сгиба трубы и отсутствием необходимости в физической силе оператора. Такие устройства дорогостоящие, поэтому приобретать их для частного использования не стоит.


Плоскопараллельная пластина

В случае если согнуть трубу крайне необходимо, а под рукой нет трубогиба, то для сгибания трубы можно использовать пластину – уже изогнутую заготовку с пазом, которая подходит для сгибания металлических и металлопластиковых труб с диаметром до 45 мм. Трубу, которую необходимо изогнуть, вставляют в специальный хомут на пластине, зажимают и гнут ее вдоль пластины по пазу. Данный способ сгибания без трубогиба, достаточно примитивный, но, как показывает практика, очень надежный.

Важно! С помощью плоскопараллельной пластины можно сгибать только короткие трубы.

На рисунке изображена простейшая конструкция плоскопараллельной пластины, где 1 – это плита, 2 – пластина, 3 – хомут, 4 – труба, которую необходимо согнуть. Такое устройство можно сделать самому.

Стальная пружина

Для сгибания труб из цветных металлов, достаточно мягких и податливых, которые зачастую при сгибании повреждаются, лопаются, применяется стальная пружина средней жесткости, диаметр которой должен позволять ей войти вовнутрь трубы. Пружина вводится до места будущего сгиба, после этого трубу можно сгибать на колене или закрепив ее в тисках. Стальная пружина позволит стенкам трубы легко сгибаться, не деформируясь и не лопаясь, потому как принимает на себя все усилия сжатия и растяжения металла.

Помните! Перед тем как вставлять стальную пружину в трубу, закрепите к ее концу длинную проволоку или прочный шнур, с помощью которого вы без проблем достанете пружину из трубы после сгибания.

Методы сгибания труб без трубогиба из разных материалов

Зачастую бывает, что согнуть трубу необходимо сиюминутно, чтобы успеть завершить прокладывание водопровода, монтажа теплого пола или окончить создание криволинейного изделия, а под рукой трубогиба нет и к ближайшей мастерской очень далеко. Что делать в такой ситуации? И как ее согнуть без трубогиба?

Советы по сгибу металлопластиковой трубы

В строительстве частных домов часто используются металлопластиковые трубы, как правило, гнутые. Но сгибать их с помощью трубогиба не рекомендуется! Поэтому их сгибать лучше вручную – так и проще и быстрее. Но и одним махом гнуть трубу не стоит. Ведь существует большой риск ее повреждения. Поэтому лучше выполнять сгибание  постепенно, медленно, поступательными движениями. Для этого необходимо взять трубу в руки и в 5-6 подходов согнуть ее под нужным углом.

Сгибаем трубу из полипропилена

Гнутые полипропиленовые трубы, как правило, используются при прокладывании систем водопровода, отопления, канализации в обход какого-то препятствия. Но полипропилен – это достаточно твердый материал, который не поддается сгибанию, при сгибании пружинят и возвращаются в исходное положение.

Тогда как согнуть полипропиленовую трубу? С помощью применения промышленного фена! Постепенно прогревая в месте сгиба, можно согнуть ее под любым углом. Главное, постоянно греть и в то же время сгибать ее плавными движениями. Но помните, что сильно разогревать трубу из полипропилена тоже нельзя, потому как он начнет плавиться.

Как согнуть профильную трубу

Профильные трубы в основном используются при строительстве теплиц, беседок и прочих придомовых строений. Однако если трубу с круглым сечением можно согнуть при помощи ручного или профессионального трубогиба, то профильную так согнуть не получится – она просто в месте сгиба сплющится или треснет. Как правило, для того чтобы ее согнуть, используются специальные станки – профилегибы. Но для частного применения такие станки очень дорогие и в их покупке нет надобности. Поэтому для частного использования можно приобрести ручные трубогибы, на которых можно сгибать трубы как с квадратным сечением, так и с круглым.

Единственный нюанс, который появляется при сгибании профильных труб на ручном трубогибе, – это необходимость в применении пользователем достаточно большой физической силы. При этом важно помнить, что на ручном трубогибе можно сгибать исключительно стальные, медные и полимерные трубы с небольшим диаметром поперечного сечения.

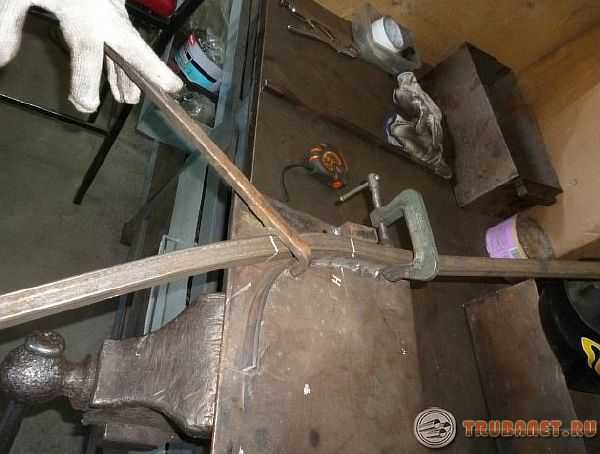

Но можно воспользоваться еще и «народными методами». Например, согнуть можно с помощью песка или воды.

Как согнуть квадратную трубу с помощью песка? Для этого необходимо вовнутрь нее засыпать сухой песок, чтобы он плотно заполнил все внутреннее пространство. Затем концы трубы необходимо закрыть заглушками, чтобы песок не высыпался. После этого необходимо создать упоры для концов. Можно, как вариант, зажать их в тисках. Теперь резиновым молотком или деревянной киянкой слегка постукивать по трубе и изгибать ее до нужного радиуса.

Применяя песок при сгибании трубы, ее металлические стенки не деформируются и не ломаются.

В случае если необходимо согнуть квадратную трубу со значительным радиусом изгиба, то желательно для этого использовать паяльную лампу или газовую горелку и нагревать ее стенки. Как результат, нагретый металл легко будет легко поддаваться сгибанию. Знаком того, что уже можно приступать к сгибанию трубы, считается появление окалины на ней.

Помните! Оцинкованную профильную трубу таким способом сгибать нельзя, потому как может нарушиться целостность ее покрытия.

Также можно согнуть профильную с помощью воды. Такой метод будет наиболее уместным при прокладывании водопровода или системы отопления в зимний период года. Для этого в трубу заливают воду, перед этим закрыв один из ее концов пробкой, и выставляют ее на мороз. После того как вода полностью замерзнет, можно приступать к сгибанию. Но движения необходимо также делать плавно и поступательно.

Помните: дюралевые и латунные трубы можно сгибать таким же образом!

Идеального изгиба в домашних условиях добиться достаточно тяжело. Поэтому лучше воспользоваться услугами профессионалов, которые выполнят работы на специальном оборудовании с учетом всех необходимых условий.

• Плесень на штукатурке: как избавиться, чем обработать, средства
• Что делать, если плитка пошла трещинами на полу, стене
• Как избавиться от плесени и грибка на потолке в квартире, частном доме
• Чем и как обработать ламинат от плесени и грибка

Как согнуть медную трубу

Рис.

1: Гибочный станок с храповым механизмом для гибки медных труб.

Медные трубы популярны в домашнем водоснабжении, кондиционировании воздуха и охлаждении, спринклерах пожаротушения и ремеслах. Эти медные трубы гнут с помощью специализированных трубогибов или бытовых предметов, таких как пружины или песок. Каждая техника отличается простотой использования и гладкостью отделки после гибки. В этой статье исследуются и сравниваются методы, используемые для гибки медной трубы. Прочтите наше руководство по материалам для гибки труб, чтобы узнать, как сгибать другие типы труб.

Содержание

• Применение медных труб
• Как согнуть медную трубу с помощью трубогиба
• Как согнуть медную трубу без трубогиба
• Наконечники для гибки медных труб
• Часто задаваемые вопросы

• Трубогиб

• Устройство для снятия заусенцев

• Устройство для обжима труб

• Труборез

• Трубный пресс

Применение медных труб

Медные трубы часто используются в домашних условиях в качестве водопроводных труб. Эти трубы также используются в качестве материалов для крафта из-за их декоративных свойств. Медь мягкая и с ней легко работать, но материал недостаточно мягкий, чтобы идеально сгибаться сам по себе. Сгибание медных труб без специальных инструментов может привести к смятию трубы, а это означает, что труба может образовать неровные края вместо плавного изгиба в предполагаемой точке изгиба. Это может ухудшить художественный вид крафта и затруднить сток воды в сантехнике.

Рисунок 2: Медные трубы для подачи воды.

Как согнуть медную трубу с помощью трубогиба

Ручной трубогиб — это небольшой недорогой инструмент, который сгибает медные и другие мягкие металлы различных размеров до заданного радиуса. Двойные трубогибы являются распространенным примером ручных трубогибов. Как видно на рис. 3, медную трубу можно вставить посередине двойного трубогиба. Отмеченный калибр показывает угол изгиба от нуля до 90 градусов. Верхняя часть трубогиба (называемая башмаком) движется вдоль изгиба, обеспечивая плавный и идеальный изгиб.

Рис. 3. Двойной трубогиб для гибки медной трубы.

Преимущества

• Точная и плавная гибка
• Простота в эксплуатации
• Нет необходимости нагревать трубы

Недостатки

• Для каждого размера трубы требуется отдельный гибочный станок
• Дорогой

Как согнуть медную трубу без трубогиба

Использование пружины

С помощью гибочной пружины проще всего сгибать медные трубы без трубогиба. Изгибающая пружина представляет собой прочную и гибкую пружину, вставленную в (или на поверхность) медной трубы. Пружина поддерживает стенки трубы, изгибая ее вручную. Существует два типа изгибающих пружин: внутренние и внешние.

• Внутренние изгибающие пружины: Эти пружины устанавливаются внутри медной трубы с наружным диаметром 12–22 мм. Они предотвращают разрушение стенки трубы при изгибе.
• Внешние гибочные пружины: Эти пружины надеваются на медную трубу с наружным диаметром 6–10 мм.
  Они предотвращают расползание стенки трубы наружу во время изгиба.

Трубчатые пружины могут изгибаться на 180°. Чтобы согнуть медную трубу с помощью трубчатой ​​пружины, выполните следующие действия:

1. Очистить/удалить заусенцы на концах медной трубы, образовавшиеся в результате разрезания трубы.
2. Несмываемым маркером отметьте точку на медной трубке, где будет сделан изгиб. Обязательно отметьте точку в самой внешней точке радиуса изгиба. Радиус изгиба – это минимальный радиус, на который можно согнуть трубу, не повредив ее.
3. Выберите пружину подходящего размера для трубы и поместите пружину в трубу или вокруг трубы, в зависимости от диаметра трубы..

1. Если пружина длиннее трубы, ее можно легко извлечь после изгиба.
2. Если пружина короче, прикрепите к концу пружины проволоку.

4. Накройте медную трубу мягкой тканью.
5. Согните медную трубу через колено. Двигайте трубу вперед и назад по обеим сторонам колена, чтобы создать плавный изгиб.
6. Снимите пружину с трубы. Пружина может застрять на изгибе. Если пружину трудно снять, поверните ее по часовой стрелке и повторите попытку.
   1. Второй метод заключается в том, чтобы согнуть трубу до нужного угла, а затем разогнуть ее до нужного угла.

Изгиб медной трубы с помощью пружин дешевле, чем использование трубогиба. Кроме того, пружины легко хранить и транспортировать. Но для каждого размера трубы требуются пружины разного размера.

Рис. 4: Внутренняя изгибающая пружина (вверху) и внешняя изгибающая пружина (внизу).

Используйте песок или соль

Плотные материалы, такие как мелкий песок или соль, создают эффект пружины, изгибающей трубу, и распределяют усилие по всей длине кривой. Выполните следующие шаги, чтобы согнуть медную трубу с помощью мелкого песка или соли:

1. Выпрямите медную трубку или трубку. Сделайте трубу достаточно прямой, чтобы песок или соль полностью проходили через нее.
2. Используйте клейкую ленту, чтобы закрыть один конец медной трубы.
3. Используйте воронку, чтобы заполнить медную трубу песком или солью.
4. Обмотайте другой конец медной трубы лентой.
5. Согните трубу, пока не будет достигнута желаемая кривизна.
6. Снимите ленту и дайте песку или соли вытечь из трубы.

Изгиб медной трубы с песком или солью не требует дополнительных затрат, но процесс занимает много времени.

Используйте паяльную лампу

Медные трубы можно нагревать и гнуть с помощью небольшой бутановой или кислородно-ацетиленовой горелки. Бутановой горелке требуется больше времени, чтобы нагреть трубу до температуры, необходимой для гибки. Кислородно-ацетиленовая горелка нагревает медную трубу докрасна и помогает быстро сгибать трубу, и это лучший выбор, когда нужно согнуть несколько медных труб.

После определения места изгиба трубы и отметки места на трубе:

1. Прикрепите трубу к столу, чтобы она оставалась устойчивой. Если стол деревянный, держите нагреваемую часть подальше от стола.
2. Нагрейте трубу, пока она не станет красной.
3. Дайте трубке остыть, чтобы к ней можно было прикоснуться.
4. Удерживая трубу, согните ее до нужного изгиба.
5. Для дополнительных изгибов повторите шаги 2–4.

Насыпание песка в медную трубу после ее остывания и перед изгибом поможет предотвратить перекручивание.

Рисунок 5: Паяльная лампа

Использование тисков

Чтобы согнуть медную трубу с помощью тисков, выполните следующие действия:

1. Нагрейте медную трубу докрасна по всей ее длине.
2. Быстро вставьте нагретую трубу в тиски и закройте тиски, пока они не коснутся трубы.
3. Потяните трубу вверх с обоих концов, чтобы установить правильный угол, пока она еще горячая. Тиски поддерживают концы труб, чтобы предотвратить их разрушение.

Этот метод гибки медной трубы прост, так как нужны только тиски. Однако эта техника сложна; следовательно, пользователь должен быть опытным и быстрым.

Рисунок 6: Тиски

Наконечники для гибки медных труб

• Опора для трубы: Поддерживайте медную трубу по всей длине, чтобы придать ей постоянную форму. Опора может быть как внутренней, так и внешней по отношению к трубе.
• Медленно сгибайте: Правильно закрепленная медная труба может согнуться, если ее быстро согнуть. Кроме того, на внутренней части трубы может образоваться рябь. Поэтому всегда сгибайте медную трубу медленно.
• Форма изгиба: Используйте элементы для формирования кривой, такие как ведра, металлические банки или большие трубы, чтобы согнуть трубу.

Часто задаваемые вопросы

Как согнуть медную трубу без трубогиба?

Используйте песок или гибочную пружину, чтобы распределить усилие по длине кривой, а затем согните медную трубу.

Вам нужно нагреть медь, чтобы согнуть?

Не обязательно. Однако, если вы нагреваете трубу, нагрейте медную трубу ацетиленовой горелкой, чтобы она стала мягкой. Затем трубу можно согнуть, не сломав ее.

• Трубогиб

• Устройство для снятия заусенцев

• Устройство для обжима труб

• Труборез

• Трубный пресс

Трубогибы: типы, советы по использованию и правила техники безопасности

Использование любых инструментов или оборудования потребует некоторого времени для обучения, и это относится ко всем людям, независимо от того, используют ли они это оборудование профессионально или в личных целях, таких как их хобби или для благоустройство дома. В конце концов, по данным Управления по охране труда и здоровья (OSHA), опасности, связанные с машинами, являются одной из самых распространенных ошибок, причиняющих вред.

Одна машина, о которой я хочу поговорить, это трубогиб. Трубогиб может сделать гибку труб и труб проще и проще. Но прежде чем вы сможете его использовать, важно знать, как пользоваться трубогибом, какие типы труб вы можете использовать и какие виды трубогибов вы можете встретить, независимо от того, используете ли вы его для работы или для личного использования. дома.

Знание этого не только облегчит вашу работу в следующий раз, но и сделает вас более уверенным и безопасным при использовании, а также улучшит качество ваших гнутых труб. Однако, если вы все еще не совсем понимаете, как это работает, всегда полезно обратиться за советом к экспертам или попросить кого-то более опытного помочь вам, особенно если вы используете его впервые.

Что такое трубогиб?

Трубогибы — это инструменты, используемые в процессе, широко известном как гибка труб или гибка труб. Это постоянный процесс, поэтому попытка вернуть трубе первоначальную форму может привести к ее поломке или повреждению, а также к снижению ее качества. Для гибки труб не требуются трубогибы, но они могут значительно помочь с точки зрения простоты и удобства. Вот как выглядит гибка труб без помощи трубогиба.

Трубогибы — это инструменты, используемые для гибки труб и трубок, изготовленных из различных материалов. Он может работать с различными металлами, такими как сталь, алюминий и медь, а затем формировать различные кривые и углы.

Существует четыре типа трубогибов: двухтрубные, минитрубогибочные, эргономичные, отдельно стоящие, трубогибы с храповым механизмом и трубогибы. Каждый из этих типов трубогибов служит разным целям и дает разные результаты гибки труб.

Двойной трубогиб

Это ручной трубогиб с двумя рукоятками, который может сгибать трубы под разными углами, хотя для этого инструмента обычно используется изгиб под углом 90 градусов. Труба вставлена, и две ручки сдвинуты вместе, в результате чего труба изгибается.

Поскольку этот тип трубогиба является ручным, способность сгибать определенные типы труб может зависеть от вашей силы. Алюминиевые и пластиковые трубы относительно легче сгибать с помощью двойных трубогибов, но с такими материалами, как сталь и чугун, это может быть сложнее.

Эргономичный трубогиб

Этот ручной инструмент имеет более длинную и изогнутую рукоятку, что облегчает гибку труб с меньшим усилием, но его применение гораздо более ограничено. Он предназначен для формовки труб диаметром от 10 до 15 миллиметров (0,6 дюйма) и может работать под углом до 180 градусов.

Мини- и микротрубогиб

Источник: Wonkee Donkee Tools

Мини-трубогиб используется для труб, которые слишком малы для двойного трубогиба. Его формирователи постоянно прикреплены к трубогибу, поэтому вы не можете его заменить, в отличие от других более крупных трубогибов.

Мини трубогибы имеют три паза, которые могут удерживать трубы диаметром 6 мм, 8 мм и 10 мм. Если у вас есть трубы, которые все еще слишком велики, вам, возможно, придется приобрести еще меньший трубогиб, известный как микротрубогиб. Его можно использовать одной рукой, и он часто используется для электрических систем, для которых требуются меньшие и более тонкие трубы размером от 3 до 6 миллиметров.

Трубогиб для кабелепроводов

Трубогиб для кабелепроводов специально разработан для кабелепроводов, которые используются для электрических проводов. В отличие от других трубогибов, у этого есть только одна ручка, и для его гибки необходимо использовать пол или любую плоскую поверхность в качестве рычага.

Перед прокладкой проводов или кабелей вставьте трубу в трубогиб и положите ее на землю. Используя ноги и пол в качестве рычага, вы будете использовать ручку, чтобы согнуть трубу. Для стальных труб рекомендуется использовать трубогибы с более длинными рукоятками, так как длина может дать вам больший рычаг.

Не используйте трубогиб для кабелепровода, если внутри трубы есть провода или кабели, так как этот процесс может повредить провода внутри.

Трубогиб с храповым механизмом

Трубогиб с храповым механизмом позволяет не использовать собственную силу для сгибания труб и оснащен рычагом, который вдавливает трубогиб в трубу, чтобы согнуть ее внутрь. Из-за этого его конструкция отличается от других трубогибов и может сгибаться только до 90 градусов.

Подходит для проектов с ограниченным пространством, а трубогибы других типов могут оказаться непригодными или непригодными для использования. Трубогибы с храповым механизмом могут работать с трубами диаметром от 10 до 32 миллиметров.

Отдельно стоящий трубогиб

Самый большой трубогиб из всех, отдельно стоящие трубогибы имеют две ножки, которые позволяют легко сгибать большие и толстые трубы обеими руками. Увеличение давления со стороны пользователя может помочь согнуть трубы, изготовленные из более прочных материалов.

Как пользоваться трубогибом

Вот несколько советов по использованию трубогиба, чтобы у вас было достаточно знаний и навыков для будущих проектов по гибке.

1. Изучите правильную технику измерения.

При измерении изгибаемых труб важно определить центр и использовать его в качестве базовой точки. Это также поможет определить точную область трубы, которая будет согнута, и гарантировать, что процедура гибки выполняется с одинаковыми размерами.

2. Практика сгибания.

Сначала попробуйте согнуть тренировочные трубы и попытайтесь согнуть их под разными углами. Убедитесь, что вы научились сгибать их, не напрягая и даже не причиняя себе вреда на работе. Гибка труб должна выполняться быстро и плавно.

3. Избегайте перекручивания трубки.

Обжим обычно происходит на более легких материалах, таких как алюминий. Такие материалы имеют тенденцию сгибаться при изгибе. Чтобы этого избежать, заполните его водой и песком. Постукивающими движениями аккуратно перемещайте песок. Затем он образует пузырьки воздуха и облегчит процедуру гибки труб.

Советы по обслуживанию трубогиба

Вот несколько советов, которые помогут обеспечить оптимальное состояние и производительность вашего трубогиба.

• Нанесите смазку на соединения трубогиба, особенно на соединения рукоятки и ролик. Это поможет ослабить оборудование и облегчить работу по гибке.
• Избегайте использования поврежденного трубогиба или отсутствия каких-либо его частей. Обязательно отремонтируйте инструмент, прежде чем использовать его снова.
• Когда он не используется, тщательно очищайте его и храните в сухом и чистом месте. Держите его в недоступном для детей и других посторонних лиц месте.

Советы по технике безопасности при работе с трубогибом

Как и любой другой инструмент или оборудование, трубогибы представляют опасность при использовании. При использовании трубогибов важно соблюдать осторожность, поэтому обязательно следуйте этим советам по безопасности.

• При работе используйте средства индивидуальной защиты. Всегда существует риск разрыва труб, если вы не будете осторожны, поэтому при работе над проектом лучше носить соответствующую одежду. К ним относятся брюки, обувь с закрытым носком, толстые рубашки с длинными рукавами, защитные очки и утепленные перчатки.
• Проверяйте свои трубогибы перед каждым использованием. Никогда не используйте трубогибы с явными повреждениями или дефектами.
• Держите руки подальше от первого, особенно во время его использования.
• Не превышайте производительность или размер трубы, указанные производителем вашего трубогиба.
• Не используйте трубогиб для каких-либо иных целей, кроме тех, для которых он предназначен.
• Перед использованием трубогиба прочтите и усвойте руководство пользователя. Если вы не уверены, попросите кого-нибудь более опытного показать вам, как его использовать.
• Регулярно очищайте трубу и хорошо смазывайте ее.
• После использования очистите трубогиб и храните его в чистом и не влажном месте, например в гараже. Если вы планируете использовать его снова, полезно повторно смазать трубогиб и проверить его на наличие повреждений.

Заключение

Трубогибы не нужны для процесса гибки труб. Однако, если вы посмотрите на различные способы, сделанные своими руками, вы поймете, почему они настоятельно рекомендуются к использованию.

Трубогибы облегчают и упрощают работу, а трубогибы предназначены для того, чтобы помочь вам сгибать трубы под нужным углом.
