Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

1. Отличие между банной печью и котлом
2. Причины строительства котла для бани
3. Выбор котла для бани
4. Строительство котла для бани своими руками



Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов.

Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот — довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать — решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство — это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же — постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.   А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов — не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый — самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность — до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы — экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, — им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами.

Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе.

Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов — высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани.

Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

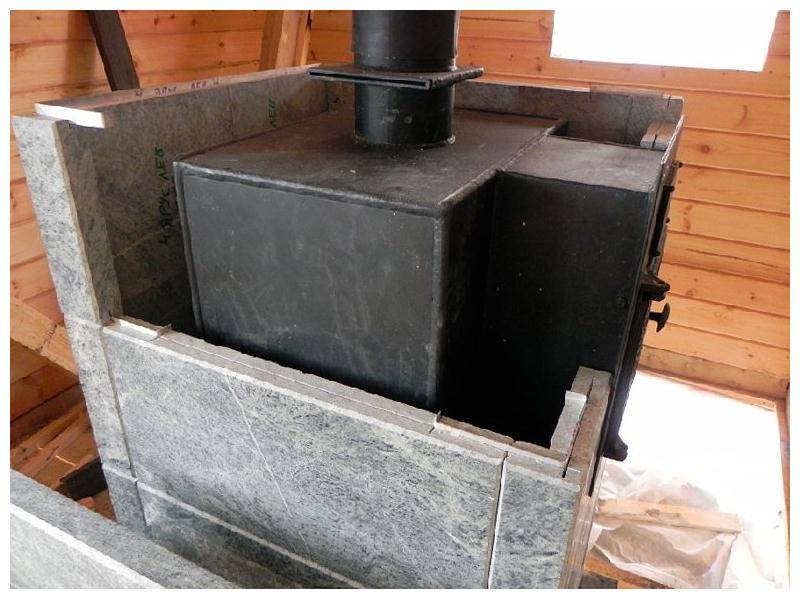

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.


Котел для бани своими руками

Разница между котлом для бани и печью состоит в том, что для печи обычно используется кирпич, а котел изготавливается из металла. Однако и печь, и котел имеют одно и то же назначение – нагрев помещения в бане и создание необходимого микроклимата.

Часто для заготовки под котел используется отрезок широкой металлической трубы или металлическая бочка, у которой снимается дно для удобства работы. Если такой трубы или бочки нет, то корпус котла, имея определенные навыки в сварке, можно изготовить, сварив несколько листов металла. Следует заметить, что самостоятельное изготовление котла – наиболее легкое и простое решение обогрева небольшой собственной бани, не требующее каких-либо существенных материальных затрат.

Материалы и инструменты

Заготовка для котла в виде бочки

Как заготовка для котла может быть использована бочка емкостью 200 л из толстого металла или отрезок металлической трубы диаметром 50-80 см и длиной 80-100 см. Размеры такой заготовки вполне подойдут для котла, способного обогреть помещение площадью 10-12 кв. м. Не стоит использовать заготовку из нержавеющей стали, поскольку этот материал отличается более низкой теплопроводностью, и для нагрева помещения вам придется расходовать больше топлива.

Материалы для изготовления котла

Для дна печи необходим металлический круг толщиной не менее 5 см. Для опор подойдут отрезки арматуры диаметром 14 мм и длиной 3 см. Кроме того, понадобится заготовка под колосник. Для этого можно использовать круг металла толщиной не менее 5 см (чем толще, тем лучше) с продольными прорезями, через которые поступает воздух к топливу и выпадает зола. Еще один металлический круг будет служить одновременно и крышкой котла, и опорой для камней, его толщина — 5-10 мм.

Материалы для котла

Кроме всего перечисленного понадобится лист металла для изготовления короба и перегородки в нем, бак из нержавеющей или оцинкованной стали для воды, отрезок трубы для дымохода, дверца для топки.

Инструменты для изготовления котла

Из инструментов необходим сварочный аппарат бытового предназначения и «болгарка» с кругами для резки металла диаметром 180 мм.

Изготовление и монтаж

Сделать котел для бани своими руками достаточно просто. Сначала внутри бочки или трубы точно друг над другом привариваются отрезки арматуры, которые будут служить опорами. Арматура располагается горизонтально, параллельно друг другу на трех уровнях.

На первом уровне будет находиться дно печи. Второй уровень располагается над дверцей поддувала и зависит от ее высоты. Третий уровень должен находиться на расстоянии около 20 см от верха корпуса – трубы или бочки.

Важной деталью котла является короб. Его разделяют по горизонтали на две части. Одна служит для загрузки дров или другого топлива, а вторая – для сбора золы. Разделенный короб приваривается сбоку корпуса в прорезанное заранее отверстие. Смысл установки короба заключается в том, что такой котел можно топить из другого помещения, например, предбанника или даже с улицы, если вывести туда лицевую сторону короба. Разумеется, что ширина короба должна быть не меньше толщины стены или перегородки, через которую он проходит.

Вариант вывода короба из парной более сложный в исполнении, чем установка всего котла в парной, но зато использовать такой котел намного удобнее. Ведь его можно топить, не заходя в парную.

Поддувало можно сделать в виде выдвижного ящика, тогда не понадобится дверца для него. Выдвижной ящик значительно упростит чистку котла от прогоревшего топлива, золы и пепла.

Затем внизу корпуса приваривается дно печки и колосник. Колосник по уровню должен совпадать с перегородкой короба. На крышке печки прорезается отверстие для дымоходной трубы, после чего крышку тоже приваривают сверху корпуса. Отверстие лучше прорезать не посредине крышки, а с краю, чтобы на нее было удобнее укладывать камни для разогрева.

Бак для нагрева воды делается выносным. Его рекомендуется прикрепить к стене на высоте 20-30 см от верха котла. Вода в баке нагревается от дымохода, который проходит через бак.

Снабжение бани горячей водой можно обеспечить из дома, протянув трубы, которые следует тщательно изолировать от потерь тепла, или же в самой бане на водопроводе установить электрический водонагреватель. В таком случае воду в баке можно не нагревать, а сам бак просто поставить рядом с котлом, чтобы было удобно поливать раскаленные камни.

В целях безопасности у котла рекомендуется устроить экран, который предохранит вас от трагических случайностей. Это могут быть несколько хорошо оструганных досок, прибитых горизонтально к деревянным или кирпичным столбикам. Также можно выложить стеночку высотой около 1 м из кирпича «на ребро». Важно, чтобы экран не задерживал тепло, исходящее от котла, но в то же время ограждал раскаленный корпус от случайных к нему прикосновений. Кроме того, экран – неплохое дизайнерское решение, используемое в эстетических целях.

Как сделать котел для бани своими руками?

Наверное, сложно найти человека, которому бы не нравилось отдыхать в русской бане. Можно достаточно долго рассказывать обо всех ее достоинствах. Однако самый главный момент здесь – отдых, как душой, так и телом. Именно поэтому все больше владельцев частных или дачных домов оборудуют у себя на участке баню. И ничего удивительного в этом нет.

Как известно, в банях нужна высокая температура. Поэтому здесь особая роль отводится печке либо котлу. По сути, между ними нет особой разницы. Разве что печка выкладывается из кирпича, тогда как котел делается из металла. Между тем они выполняют одну и ту же задачу – нагревают воздух и воду. Здесь стоит отметить один момент. Для нагрева воды вполне можно установить и готовый котел – их выбор сегодня достаточно широк:

• газовые;
• твердотопливные;
• конденсационные;
• электрические;
• пиролизные.

Однако зачастую покупка готового котла является неоправданной тратой средств. Это оптимальный вариант для больших помещений, где нужно не только нагревать воду, но и отапливать комнату отдыха в зимний период. Поэтому многие отказываются от заводских изделий, предпочитая сделать котел для бани своими руками. Практика показала, что здесь нет ничего сложного. Естественно, вам понадобятся навыки работы с металлом, сваркой, и определенными инструментами. При полном отсутствии таковых экспериментировать, наверное, не стоит.

Читайте также: Как выбрать дровяной котел для отопления частного дома?

Котел для бани своими руками – изготовление и монтаж

Для начала хотелось бы отметить один момент. Наверняка, все прекрасно понимают, что изготовить своими руками газовый или электрический котел для бани – это невероятно сложная задача. Поэтому наиболее оптимальный вариант – дровяной. Все дело в том, что именно твердотопливные котлы проще всего изготовить самому. Здесь можно использовать торф, паллеты, уголь. Впрочем, самый популярный вариант, как уже говорилось выше – котлы, работающие на дровах.

Итак, давайте посмотрим, как его можно сделать своими руками из металлической 200-литровой бочки, газового баллона или листового металла. Здесь нам понадобятся сварочный аппарат и болгарка. Один из вариантов – самодельный котел из двух бочек. Первая из них станет топкой, вторая – баком, в котором будет нагреваться вода. Порядок действий здесь следующий. Сперва удаляем у одной из бочек днище. С другой стороны нужно сделать отверстие под дымоходную трубу – длина последней должна быть такой, чтобы она выступала с обеих сторон бочки.

Далее вставляем трубу в отверстие, и закрепляем ее с помощью сварочного аппарата. При этом нам нужно, чтобы она была устойчивой. Для этого трубу необходимо укрепить с другой стороны – делается это с помощью металлических прутов или швеллеров. По сути, на этом процесс изготовления бака для нагрева воды готов. Однако нам еще нужно сделать топку, а также соединить две части котла между собой. Здесь сперва берем вторую бочку и вырезаем на ее боковой части прямоугольное отверстие, через которое, собственно, и будет загружаться топливо. Естественно, оставлять в открытом виде его нельзя. Значит, нужно приварить возле отверстия навесы, и установить дверку с ручкой. Ее вырезаем из металла по нужным нам размерам.

Теперь вырезаем сверху круглое отверстие. Особое внимание уделите его размерам. Здесь нужно сделать так, чтобы после того, как вы поставите сверху бак для воды, дымоходная труба встала в проделанное отверстие ровно и плотно, без всяких зазоров. Наш котел практически готов. При желании в нижней части топки можно проделать дополнительное отверстие – поддувало. Однако данный момент уже полностью на ваше усмотрение.

Следующий вариант – котел для бани своими руками из ненужного газового баллона. В данном случае конструкция будет уже не вертикальной, а горизонтальной. Здесь нужна следующая последовательность действий. Сперва кладем баллон на бок, и привариваем к нему поперек корпуса две пластины – они будут служить ножками. После этого нужно срезать верхнюю часть баллона. Образовавшееся здесь отверстие станет топкой. Для того чтобы закрывать ее, необходимо вырезать из листового металла дверку и посадить ее на предварительно приваренные навесы.

Читайте также: Какую печь для бани лучше выбрать?

Далее нам предстоит проделать с другой стороны баллона отверстие, вложить в него дымоходную трубу соответствующего диаметра, и закрепить последнюю с помощью сварки. Теперь осталось только лишь приварить по бокам баллона листы металла. Делается это таким образом, чтобы они в итоге образовали бак. Здесь и будет нагреваться вода – как от жара из топки, так и благодаря высокой температуре дымоходной трубы. Как видим, конструкция действительно очень простая.

Ну и, наконец, последний вариант – прямоугольный котел для бани. Для его изготовления нам понадобится листовой металл толщиной не менее 4-х миллиметров и труба для дымохода. Наиболее оптимальный вариант – жаропрочная легированная сталь. Для помещения объемом 20 кубических метров рекомендованы следующие габариты вертикальной топки – 450 на 450 миллиметров и высотой 600 миллиметров.

Далее размечаем лист, и нарезаем заготовки с помощью болгарки. Также не забудьте приготовить дверцу для топки ребра жесткости. В последнем случае прекрасно подойдут оставшиеся в результате раскроя полосы. Теперь необходимо сварить корпус топки. Далее проделываем в передней части внизу прямоугольное отверстие для загрузки дров, а в крышке – круглое. Сюда мы затем вставим дымоходную трубу. Осталось лишь наварить ребра жесткости и установить дверцу топки, и прикрепить вверху борта для каменки.

Ну и несколько слов об особенностях монтажа. Дымоходную трубу следует делать прямой. Температура газов здесь довольно высокая, поэтому повороты негативно скажутся на ее прочности. Для котла потребуется сделать фундамент, например, из кирпича. Если поверхности стен в данном районе облицованы деревом, защитите их экранами из базальтовых материалов.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

• листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
• как следствие, такая печь будет стоить дороже;
• топливник цилиндрической формы лучше проводит тепло;
• исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
• плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

• цилиндр лишь немного проигрывает сферической форме по теплопроводности;
• толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
• печь можно перемещать, она долговечна;
• стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
• подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
• многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
• помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

• вертикальные;
• горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

• диаметр сечения – 0,5-0,55 м;
• толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

• стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
• сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

• облегченные;
• обыкновенные;
• укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

• непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
• труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
• труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
• листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;

• навесные петли из металла;
• небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
• отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
• цементный состав;
• кирпичи;
• песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

• аппарат для сваривания элементов;
• любой сильный резчик по металлу;
• электроды;
• врезной кран;
• металлопрокат для ножек;
• асбестовый шнур;
• ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

• В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
• Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
• Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
• С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
• Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

• Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
• Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
• Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
• Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

• Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
• В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.

• Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
• Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
• К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.

• Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
• Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
• К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
• Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.

• Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
• Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
• В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.

• Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
• Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
• Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.

Как сделать котел для бани своими руками

Чтобы изготовить котел для бани своими руками, нужно иметь навыки работы со сварочным аппаратом. В итоге получается качественное оборудование, ничем не уступающее покупному изделию. Что касается цены, то самодельный вариант является более экономичным. Будет это котел или печь для бани, разницы нет, поскольку характеристики у этих агрегатов примерно одинаковые. Перед проведением работ следует изучить характеристику существующих агрегатов и выбрать наиболее подходящий.

Виды котлов

Котлы для бани подбираются с учетом доступности применения энергоносителей. Если в качестве топлива используется газ, то должен быть обеспечен подвод к газопроводу. Удобным вариантом является аппарат на твердом топливе. Конструкция его проще, чем у других котлов.

Газовые

Банные газовые котлы удобны тем, что газ не имеет запаха, а при эксплуатации не образуется гарь.

Разновидности:

Одноконтурные — обогревается помещение.

Двухконтурные — к обогреву помещения добавляется нагрев воды.

Трехконтурные — дополнительно присутствует подогрев воды в бассейне и обогрев полов.

Изготавливать котел для бани своими руками на газовом топливе рискованно из-за взрывоопасности топлива.

Электрические

Электрокотлы очень экологичны — этом заключается их преимущество. Они отличаются отсутствием дымохода, но поступление электроэнергии должно быть бесперебойным.

К недостаткам относится сложность изготовления своими силами и высокая цена электричества.

На жидком топливе

Такие котлы работают эффективно, им требуется отдельное помещение, так как при работе на дизельном топливе или отработанном масле выделяется резкий запах.

Отдельным вопросом является доставка топлива. Для этого готовятся емкости, которые также должны храниться отдельно.

Пиролезные котлы

Экономичная разновидность котлов для бани. В состав конструкции входит нижняя и верхняя камеры — в одной происходит процесс горения. Это могут быть дрова или брикеты, в любом случае важно, чтобы они были сухими.

Выделяющийся газ в процессе горения поступает из нижней камеры в верхнюю. Здесь, смешиваясь с воздухом, он сгорает. Если правильно отрегулировать аппарат, то время горения одной загрузки составит 12 часов.

Пиролизный котел

Твердотопливное оборудование

Надежные приборы, которые требуют к себе постоянного внимания и контроля горения топлива. Изготавливаются из стали или чугуна.

Сталь хорошо отдает тепло, но подвержена коррозии. Чугун дольше нагревается и более длительное время отдает тепло, а также имеет продолжительный срок службы.

Устройство

В конструкцию котла для бани входят следующие узлы:

Топка. Изготавливается из толстостенного металла. Тонкий материал не применяется из-за его прогораемости. Дно состоит из колосников.

Зольник. Это место для сбора золы, откуда она извлекается. Через дверцу ведется подсос воздуха, который влияет на силу горения топлива. Шириной открытия/закрытия дверцы можно регулировать пламя.

Дымоход. Он идет через всю систему отопления, имея выход в наружную трубу. Проходя через бак и каменку, эти отделения нагреваются. В дымоход встроена задвижка для регулировки тяги.

Каменка. Это емкость с камнями. Она бывает встроенная или навесная, а объем зависит от размеров бака и топки. Если он слишком большой, то камни не успеют нагреться, в результате от закипающей воды наполняется сауна бани, что недопустимо. Слишком маленькие размеры каменки не в состоянии прогреть банное пространство.

Устройство котла представлено на чертеже в разрезе.

Материалы и инструменты

Чтобы сварить котел для бани своими руками, понадобятся инструменты:

• аппарат для сварки;
• болгарка;
• круги.

Самодельные котлы из трубы для бани изготавливаются из следующих материалов:

• Швеллера и отрезки арматуры для внутренних перегородок и ножек.
• Лист металла толщиной 5 мм. Труба в качестве корпуса или бочка.
• Петли для дверей.
• Кран.

Порядок изготовления

Зная, как сделать в баню котел, можно приступать к его изготовлению:

Если в качестве корпуса применяется бочка, то у нее срезается дно и заменяется листом металла толщиной 5 мм. Снизу, из швеллеров, привариваются ножки.

• Отмеряется 5 см от дна и вырезается окно. Его параметры: 15×10 см — в этом месте будет зольник. Выпиленный металл послужит в качестве дверцы, которая устанавливается на корпусе. К нему привариваются петли и задвижка.
• На расстоянии 7 см выше зольника вваривается лист металла с продольными отверстиями, или куски арматуры, которые ввариваются горизонтальным рядом с зазором для просыпания золы. Называются они колосниками.
• На 10 см выше колосника формируется дверца топки. Ее габариты: 25×40см. Изготавливается она по подобию дверцы зольника. Размер топки равняется 1/3 бочки, не учитывая размера зольника.
• Дальше располагается каменка, которая отделяется от топки при помощи приваренных швеллеров и равняется по высоте топке. В ней изготавливается дверца с окном. Отсюда идет закладка камней и через нее поддается на них вода.
• Сверху располагается бак, в который заливается вода. От каменки он отделяется листом металла, в нем проделывается отверстии для трубы, которая располагается в самом центре. По длине она больше высоты бака в 2 раза. По ней проходит дым, который нагревает воду.
• Сверху бака изготавливается крышка для заливки воды, а сбору фиксируется кран.
• Самодельный котел для бани очищается от окалины и покрывается термостойкой краской.

Ниже представлены чертежи самодельного котла, который сваривают из трубы.

Установка

Котел в баню своими руками устанавливается в нижеизложенной последовательности:

• Котел располагается напротив скамеек. Ближайшая стена оббивается листами из металла или асбеста.
• В случае невозможности выполнения такого требования, расстояние до ближайшей стены выдерживается 30-35 см.
• Котел устанавливается на полу, покрытом металлом.
• Идет подключение к дымоходу. В зазор между трубой котла и наружным выходом вставляется утеплитель в виде базальтовой ваты.
• Существуют разные схемы установки котлов, одна из которых представлена на рисунке.

Чтобы изготовить котел для бани своими руками, потребуются определенные навыки. Можно купить и готовое изделие, тем более, что в комплекте с котлом идет инструкция по его установке, однако цена будет значительно выше. При определенной подготовке все работы реально провести своими силами.

Котел для бани своими руками

Кто не мечтал хоть раз о собственной сауне, где можно попариться в компании друзей, оздоровить свое тело и закалить дух? Однако не у всех есть возможность обзавестись личной парилкой. Но если у вас есть дача или загородный дом, то грех отказывать себе в таком удовольствии. Неотъемлемым атрибутом любой сауны является печь или котел, именно это устройство нагревает воду и поддерживает должную температуру в парилке. Нагреватель можно приобрести, но ни для кого не секрет, что это удовольствие стоит определенных финансовых затрат. Однако вполне реально сделать котел для бани своими руками.

В чем различия между печью и котлом?

Выбирая отопительный прибор для сауны, в первую очередь следует отметить, что печи, котлы для бань выполняют одинаковую функцию, а именно обеспечивают поддержание нормального температурного баланса. Благодаря чему водные процедуры становятся максимально эффективными.

Различия же состоят в том, что печь возводят из кирпича, а вот котел для бани своими руками строят из железной бочки или же из части металлического твердого широкого шланга. Многие отдают предпочтение железному нагревателю, так как для того, чтобы изготовить каменный отопительный прибор, требуется много времени и сил.

Какие бывают виды нагревателей?

Все отопительные устройства для парилки разделяются в соответствии с типом используемого топлива для их работы. Так, различают водонагреватели, в которых можно применять уголь, газ, электроэнергию, жидкое топливо, а также котлы для бань на дровах.

Если рассматривать газовые агрегаты, то на сегодняшний день они являются самыми экономичными, но только в том случае, если к вашему участку подведен газ. Такие нагреватели не нуждаются в запасе топлива. Газовые нагревательные устройства компактны и не выделяют неприятных запахов. Что касается электрических вариантов, то их использование влечет немалые затраты, но при этом, установив такой прибор, вы не должны будете организовывать вентиляционную систему. Нагреватели для саун, которые работают на жидком топливе, довольно непривередливы в эксплуатации.

Что касается формы и размеров, то котел из металла может быть как большой, так и маленький. В зависимости от индивидуальных предпочтений отопительный прибор можно разместить в углу комнаты или закрепить на стене. Допускается вариант изготовления разборного нагревателя воды. Раскладной агрегат дает возможность организовать парилку даже в помещении, которое не может похвастаться своими размерами. Перед тем как начать делать котел для бани своими руками, рекомендуется определиться не только с материалом, но и со способом устройства отопительной конструкции.

Особенности железных нагревателей

Рассматривая преимущества приборов для парилок из металла, нельзя не отметить, что они довольно быстро накаляются, имеют компактные размеры и не требовательны в уходе. Железные устройства максимально равномерно прогревают всю площадь помещения. Немаловажным преимуществом отопительного прибора из металла является то, что его легко может сделать самостоятельно даже человек, который не обладает специальными навыками, главное — иметь желание и следовать нехитрым советам.

Подбирая нагреватель, лучше не останавливать свой выбор на газовых или электрических конструкциях, так как они могут стать причиной возникновения пожара. Дать толчок этому может как утечка газа, так и короткое замыкание, которое не исключено в помещении парилки, где постоянно есть контакт с водой и повышена влажность воздуха. Поэтому самым распространенным и безопасным прибором для нагрева воды остается котел для бани на дровах. Для его работы используется природное сырье, которое постепенно перегорает и не представляет никакой скрытой угрозы.

Необходимые инструменты

Для того чтобы создать своими руками отопительный прибор для парилки, в первую очередь необходимо подготовить все нужные чертежи, инструменты и материалы. Самодельные котлы для бани не предполагают наличия каких-то сложных специальных знаний и умений.

Из инструментов вам понадобятся:

• сварочный аппарат;
• топор;
• болгарка;
• бензиновый генератор;
• шлифовальная машинка;
• диски по металлу.

Расходные материалы

В качестве сырья подойдет бочка из железа. Помимо нее, можно использовать, для того чтобы изготовить своими руками котел для бани, самодельный обрезок железного шланга больших размеров. Диаметр его должен быть не менее 50 сантиметров, а длина в среднем варьироваться от 70 см до 1 м. Естественно, размеры нагревателя следует выбирать исходя из габаритов самой комнаты для банных процедур. Такой прибор подойдет для обогрева помещения не более 9 квадратных метров.

Банный нагреватель из металлической бочки

Изготовление нагревателя из бочки — самой простой способ. Вам понадобятся две емкости, одна из которых будет иметь объем около 200 литров. В первую очередь при помощи топора удаляется верхняя часть бочки. Далее в емкости проделывается отверстие для шланга, который будет выполнять функцию дымохода.В той бочке, которая имеет объем 200 литров, вырезается дно, и в нем делается отверстие, диаметр которого составляет 10 сантиметров. Учитывайте, что высота шланга должна быть немного больше бочки. Предварительно приготовленный швеллер следует разделить поровну на четыре части, которые привариваются к вырезанной из двухсотлитровой бочки крышке. Эти устройства незаменимы, в первую очередь если используются отапливаемые дровами котлы для бани. Дровяные продукты горения по мере переработки трамбуются швеллерами. К обратной стороне крышки приваривается шланг, диаметр которого составляет 10 см.

Чтобы сделать верхнюю крышку для котла, используют металлический лист. В поверхности проделываются отверстия под шланг аналогичного размера. Следует помнить, что труба должна прилегать к крышке плотно. Используя хомут, банный котел присоединяют к дымоходу.

В завершение проделываются отверстия, в которые закладываются дрова. Они необходимы также, чтобы очищать нагреватель от золы. Для этого вырезается достаточных размеров люк, а затем приваривается дверца. Что касается поддувала, то оно делается аналогичным способом, однако данное отверстие должно располагаться немного ниже предыдущего. Некоторые устанавливают внутрь ящичек, который облегчает процесс очистки нагревательного прибора от отходов.

Банный котел из металлической трубы

Изготовить отопительный прибор для парилки из трубы очень просто, и это не влечет за собой большие траты. Очень часто такие нагреватели применяют в качестве временного варианта. Котел для бани, своими руками выполненный из стальной трубы, может исправно прослужить несколько лет, но для этого важно правильно установить его и регулярно производить очистку.

Горизонтальное и вертикальное расположение

Само по себе название говорит о том, что данный способ установки предполагает, что труба должна располагаться горизонтально. Для того чтобы создать топку, необходимо одну сторону будущего нагревателя закрыть наглухо, а ко второй прикрепить дверцу. Далее следует зафиксировать стальной бак. Вода, которая поступает в колено, греется и переходит в бак, а на ее место поступает холодная вода. Такой процесс происходит приблизительно за двадцать минут.Если вы решили расположить трубу вертикально, то в первую очередь необходимо сделать с одной стороны заглушку. После следует поставить агрегат на сторону с заглушкой и приварить к ее середине еще одну. Таким образом, нижняя часть нагревателя играет роль топки, а верхняя часть служит баком для воды. Для того чтобы самодельный отопительный прибор для парилки прослужил не один год, используйте только трубы с толстыми стенками.

Затем между топкой и баком необходимо сделать каменку. Для этого проделывают в трубе дополнительное отверстие. Далее привариваются колосники, и устанавливается дверца. Трубу следует ставить в центре, а бочку необходимо надевать поверх нее. Все стыки должны быть хорошо сварены, для того чтобы устройство было полностью герметичным.

Сварки котла из трубы в баню. Котел для бани своими руками из трубы – по крайней мере, значительно дешевле. Технические показатели и дополнительные функции металлических котлов

Важнейшим атрибутом любой бани является котел. Этот агрегат не просто обеспечивает в парной необходимую температуру воздуха, он участвует в создании той неповторимой атмосферы, за которую все так ценят банные процедуры.

Современные котлы могут использовать различные виды топлива, иметь разную форму, внешний вид и стоимость. Желающие сэкономить могут изготовить котел самостоятельно, благо для этого не понадобится каких-то особых навыков или специальных инструментов.

Конструкция большей части котлов для бани включает в себя следующие элементы:

• Топка, где происходит процесс сгорания топлива.
• Дымоход, через который будут выводиться наружу продукты горения.
• Зольник, в котором происходит накопление золы. Еще одна функция этого элемента – нагнетание в топку воздушных масс, необходимых для горения.
• Каменка, которая отвечает за отвод тепла внутрь бани. Существуют модели и без каменки, но париться в такой бане будет не очень комфортно, поскольку пар будет поступать только от кипящей воды из бака.
• Емкость для горячей воды.

Объем каменки должен соответствовать размерам котла и самой бани. Слишком маленькая, она будет быстро отдавать все тепло, не успевая прогреть весь объем помещения. Большая, напротив, будет прогреваться слишком долго.

Обратите внимание! Профессионалы стараются придерживаться простого правила: объемы каменки, топки и бака для воды должны быть приблизительно одинаковыми.

На дно топки непременно помещается колосник – металлическая решетка, сквозь которую зола будет попадать в зольник. Колосник можно изготовить самостоятельно из отрезков арматуры, либо приобрести в специализированных магазинах.

Еще одной отличительной особенностью котла для бани можно считать расположение загрузочной дверцы. Как правило, сам котел располагается в помещении парной, тогда как закладка топлива производится из предбанника. В месте прохода через стену делается специальный канал, заканчивающийся железной дверцей.

Виды котлов

В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:

• Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
• Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
• Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
• Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
• Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).

Построить отличную баню, – это еще далеко не значит сделать ее комфортной для принятия водных процедур. Никто не спорит, что все помещения должны быть красивыми и приятными для глаза. Но в еще большей степени они должны быть функциональными, создавать именно тот микроклимат, который желают ее владельцы. Решить эту проблему без котла для бани невозможно, это понимает большинство. Но не все знают, по каким критериям нужно подбирать котел, на что обращать главное внимание. Для того чтобы принимать ответственное решение, нужно знать их типы и краткие характеристики.

Котел для бани – один из возможных вариантов

Вначале остановимся на самой большой группе банных котлов – металлических. Они могут иметь различные размеры и дополнительные функции. Компании выпускают очень широкий ассортимент продукции, но отличаются они, по большому счету, только дизайнерским оформлением и ценой. На какие характеристики котлов следует обращать внимание перед приобретением?

Видео – Выбор котла для бани

Материал изготовления

Большинство котлов изготавливаются из углеродистой стали обыкновенного качества, толщина листов изменяется в пределах 2÷5 мм, самые дорогие могут производиться из более толстой стали.

Сталь со временем под воздействием высоких температур начинает отпускаться, твердость уменьшается, увеличивается пластичность. Во время этих процессов проявляется эффект остаточной деформации. Это значит, что изменяются линейные размеры котла, ухудшается открывание/закрывание дверок, возникают риски нарушения герметичности сварных швов.

В последнее время начали выпускаться котлы из ковкого чугуна. Они имеют улучшенные показатели по длительности пользования, конструкции более устойчивы к воздействию высоких температур.

Технические параметры таких котлов на более высоком уровне, но, к сожалению, цена не всегда возрастает пропорционально улучшению качества. За счет недобросовестной рекламы производители пытаются искусственно увеличить свои прибыли.

Еще одно новое достижение производителей – облицовка внешних стен металлических котлов канем. Котел выглядит красиво и престижно. Производители утверждают, что он дольше держит тепло, и это правда. Но они молчат, что он намного дольше нагревается и, соответственно, для прогревания парной понадобится больше времени. Кроме того, уменьшается теплоотдача металлических стен, в результате этого они нагреваются до более высокой температуры. А длительный нагрев до таких температур оказывает негативное воздействие на металл.

Отделка талькохлоритом – фото

Технические показатели и дополнительные функции металлических котлов

Главные задачи котлов для бани: как можно быстрее прогреть помещение до заданной температуры, длительное время поддерживать ее в нужных параметрах и давать возможность максимально быстро ее изменять. Что можно сказать о металлических котлах по этому поводу?

Прогрев помещения можно сделать за минимальное время. Котел имеет небольшую массу топки, она очень быстро нагревается до высокой температуры и эффективно нагревает парную. Это одно из главных преимуществ таких котлов перед кирпичными печками. Не каждый имеет возможность полдня топить парную, чтобы час помыться. Иногда на дачу приезжают всего на несколько часов и желают за это короткое время завершить все свои дела.

К сожалению, после прекращения горения топлива столь же быстро остывает. В продаже есть так называемые котлы длительного горения. По цене они дороже, чем обыкновенные, но стоит ли платить за них такие деньги? Давайте разбираться.

Котлы длительного горения

Котел длительного горения – фото

Появились довольно давно, имеют свои преимущества и недостатки. Производители утверждают, что одна загрузка дров будет гореть длительное время, а это обеспечит экономию топлива и стабильную температуру в помещении. Чтобы понять где правда, а что рекламный ход, нужно вспомнить школьные уроки физики. Для обогрева помещения нужна тепловая энергия. К примеру, одна охапка дров во время сгорания может выделить 1 Гкал тепла. Если в обыкновенном котле дрова прогорают в течение часа, то за это время выделяются 1 Гкал тепла. В котле эти же дрова будут гореть 10 часов и за это время выделится также 1 Гкал тепла. Заметьте, не больше, а ровно столько же. Это количество тепла в течение часа может повысить температуру в парной на 100°С или за десять часов на 10°С. Для наглядности мы пользовались условными цифрами, так легче понять смысл. Нужен ли котел длительного горения в парной, чтобы поддерживать ее в немного прогретом состоянии?

Еще один нюанс вы должны знать. Время горения регулируется количеством подаваемого в топку воздуха. Меньше кислорода – медленнее горение дров, больше – дрова быстрее горят и отдают тепловую энергию. Процесс горения можно регулировать значительно проще. Покупайте котлы, у которых на дверке поддувала или топки есть регулируемые отверстия (или сделайте их самостоятельно), по мере надобности увеличивайте/уменьшайте количество воздуха и у вас будет котел длительного горения без больших финансовых затрат.

Заводские котлы длительного горения имеют довольно много различной дополнительной аппаратуры, стоит она немалых денег. А эффективность от ее использования приближается к нулевому значению.

Пиролизные котлы

Самые современные, считаются более совершенными модификациями котлов длительного горения. В чем разница? Прежде всего, в цене, стоимость такого оборудования далеко не всем по карману. Различной автоматики установлено великое множество, реальной пользы от нее, к сожалению, не очень много. Кроме того, чем больше установлено дополнительного оборудования, тем больше шансы, что какое-нибудь из него выйдет из строя.

Пиролизный котел отличается от котла длительного горения немного увеличенным коэффициентом полезного действия. Выделяемые во время медленного горения или тления дров газы догорают в специальном гидролизном отделении. В него по отдельным каналам подается предварительно подогретый воздух и газы, содержащие горючие соединения, догорают в дополнительной камере.

Практики не советуют использовать такие котлы для бань, они не могут удовлетворить требования по скорости и температуре нагрева помещений. А покупать дорогой пиролизный котел чтоб использовать его в обычном режиме горения дров нет экономического смысла.

Видео – Пиролизные котлы

Еще раз напомним, что мы даем только объективный обзор различных типов котлов, выбирать конкретный вариант вам придется самостоятельно с учетом собственных условий. Если у вас баня большая с несколькими отдельными помещениями, а не только с парной и предбанником, то для отопления других комнат вполне можно использовать все типы описанных котлов.

Конструктивные особенности топок

Эта характеристика оказывает существенное влияние на комфортность принятия банных процедур, на нее стоит обращать внимание.

Если в бане моется небольшое количество людей, то целесообразно покупать котлы первой модификации, в противном случае топку лучше сделать в другом помещении.

Еще могут быть котлы без зольника и колосника.

Отсутствие колосника замедляет скорость горения дров, что становится причиной увеличения длительности прогрева парной. Зато появляется возможность поддерживать комфортную температуру несколько часов. И здесь дать однозначный универсальный совет невозможно, все зависит от ваших конкретных условий.

Особенности устройства каменок на металлических котлах

Некоторые производители утверждают, что только их котлы способны производить качественный пар, это одно из важных преимуществ рекламируемой продукции. Что такое качественный пар? Такой характеристики не существует, можно говорить лишь о комфортных условиях пребывания в парной, а они для каждого индивидуальны.

Условия в парной зависят от температуры и относительной влажности воздуха. Чем сильнее натопить котел, тем больше температура, а чем больше плеснуть на каменку воды, тем выше влажность. Это значит, что качественный пар делают люди, а не котлы. В воду можно добавлять настои лечебных растений и получать терапевтический эффект. Есть желание – добавляйте в воду ароматические вещества – воздух будет приятно пахнуть. Кстати, если немного плеснуть на каменку натурального пива, то в парной появится очень приятный запах свежевыпеченного хлеба.

С характеристиками пара мы познакомились, пора перейти к каменкам. На какие характеристики обращать внимание во время выбора котла?

Есть варианты котлов, у которых каменка крепится по всем стонам печи. Это довольно неплохой вариант, накапливается большое количество тепла, камни прогреваются до высокой температуры.

Практический совет. Круговая каменка имеет один недостаток – возрастает вероятность сильного нагрева металла, что становится причиной преждевременного выхода котла из строя. Покупайте те устройства, которые имеют небольшой зазор между камнями и стенками котла, за счет конвекции воздуха не допускается их чрезмерный перегрев.

Наличие емкости для подогрева воды

Этот параметр может значительно повлиять на выбор конкретной модели котла. На что обращать внимание?

1. Месторасположение. Емкость может устанавливаться на трубе дымохода или на одной из поверхностей котла. В первом случае вода будет нагреваться медленнее, зато реже закипать. Во втором случае все наоборот – греется быстрее и закипает чаще. Второй вариант размещения имеет одно превосходство – вода остается горячей более длительное время за счет передачи стенками тепловой энергии.

2. Материал изготовления. Можно встретить емкости для воды как из нержавеющих, так и из черных металлов. Конечно, первый вариант предпочтительнее, но здесь уже появляется фактор цены.

3. Объем. Практика показывает, что приобретать котлы и емкостями для нагрева воды объемом менее десяти литров нецелесообразно.

4. Возможность установки дополнительного оборудования для автоматического наполнения емкостей водой. Наличие в бане водопровода намного улучшает комфортность банных процедур, нет надобности постоянно подливать воду и следить за ее температурой.

Иногда встречаются модели с закрытыми емкостями, позволяющими подключать водяное отопление помещений. Довольно практичные котлы, такие целесообразно покупать для больших бань. Но нужно иметь в виду, что теплоотдача котла на обогрев парной уменьшается.

Вес и габаритные размеры котлов

По этим показателям подбор максимально индивидуальный. Большое количество металлических котлов для бани имеет относительно небольшой вес, что позволяет их устанавливать прямо на половое покрытие парной или иного помещения. Но нужно учитывать размеры половых балок или лаг и сверять их несущие возможности с параметрами котла.

Если котел довольно большой и тяжелый, то его установку нужно предусматривать еще во время производства строительных работ: подготовить бетонный фундамент или в месте монтажа использовать усиленные балки и половое покрытие. Габариты принимаются во внимание с учетом размеров парной и конкретного места расположения котла.

Важно. Вовремя установки обращайте внимание на расположение потолочных перекрытий и стропильной системы, они не должны препятствовать монтажу дымохода. Если возникают проблемы, то необходимо приобрести различные колена для изменения места выхода дымохода на крыше или вывести его на улицу через специальное отверстие в стене.

Как подобрать котел по мощности

Очень интересный вопрос, требует подробного рассмотрения. Для того чтобы подобрать оптимальную мощность котла, нужно знать тепловые характеристики здания в целом и каждого помещения по отдельности. Сразу предупредим, что теплотехнические расчеты относятся к одним из самых сложных разделов проектных работ.

Тепловые потери здания зависят от:

• тепловых потерь потолка. Надо знать толщину потолочного покрытия и материалы изготовления;
• тепловых потерь стен. Для вычислений нужно иметь такие же данные, как и по потолкам. Плюс материалы и способы внешней и внутренней обшивки;
• тепловых потерь пола. Здесь следует, кроме вышеперечисленного, учитывать тип фундамента (столбчатые продуваются со всех стон ветром, а ленточные имеют только небольшие продухи), вид полового покрытия (проливные со щелями в досках или сплошные) и т. д. Эти данные значительно влияют на величину тепловых потерь.

Дополнительно нужно знать максимальные и минимальные температуры в данной климатической зоне, розу и силу ветров, эффективность и тип вентиляции. Еще один очень важный фактор – качество выполнения строительных работ и квалификация строителей. Одно и то же здание, построенное с различным качеством, может иметь совсем разные показатели по тепловым потерям. Сможете вы учесть все данные и точно рассчитать тепловые показатели бани? Имея эти данные можно узнать, сколько понадобится энергии для обогрева помещений до различных температур.

На основе их следует подбирать мощность котла. В банях ставят котлы на твердом топливе, в абсолютном большинстве на дровах. Для того чтобы узнать мощность котла нужны, кроме характеристик его инженерного устройства, данные по тепловой способности используемого топлива в единицу времени.

Теплота сгорания дров зависит от:

Это еще далеко не полный перечень факторов, оказывающих непосредственное влияние на мощность отопительного котла. Кто-то сможет учитывать эти данные, и не разово, а все время горения котла?

Практический совет. Если вам попалась статья о расчете мощности котла или кирпичной печки для бани – не теряйте напрасно времени на ее чтение. Теплотехника очень трудная наука, имеет много сложных формул, их нужно не только знать, но и уметь использовать. Существует несколько СНиПов по расчету тепловых потерь зданий с учетом материалов изготовления и архитектурных характеристик, с множеством таблиц и дополнительных данных. Правильное описание тепловых расчетов одной индивидуальной бани занимает не одну страницу.

К примеру, только один из многих показателей (тепловой поток на внутренней поверхности наружной ограждающей стены) рассчитывается по формуле:

Что делать? Все просто. Спросите совет у опытного мастера, который устанавливал много котлов или клал не одну банную печь, пообщайтесь с соседями, имеющими различные котлы или задайте вопрос на специализированном форуме. Только изучение практической информации пользователей и сравнение ее со своими условиями позволит вам не ошибиться во время выбора марки и технических характеристик котла для бани.

Постараемся дать несколько практических советов по выбору конкретной марки отопительного котла.

1. Не всегда высокая стоимость котла соответствует столь же высокому качеству. Более того, чем больше котел имеет различных дополнительных устройств, тем менее он надежен. Это закон механики, нужно его соблюдать.

   И еще. Выход из строя одного устройства может нарушить работоспособность всего котла, на ремонт понадобится много времени и финансовых средств. Вывод. Не гонитесь за ценой, внимательно изучайте эксплуатационные характеристики агрегата.

2. Перед покупкой определитесь, какую именно парную вы желаете иметь. Финскую с сухим и очень горячим воздухом, русскую с большой влажностью и невысокой температурой или что-то среднее. Точно зная свои предпочтения, можно выбирать котел в зависимости от максимальной температуры нагрева воздуха, величины каменки и места ее расположения.

3. Как долго будет использоваться парная. Этот показатель играет важную роль во время выбора теплоемкости конструкций котла, способа горения дров, линейных размеров топки и т. д. Если вся банная процедура будет продолжаться примерно один час – можно приобрести более дешевый и маломощный котел. Если у вас моется много друзей и это отнимает достаточное количество времени – приобретайте солидные котлы с большим запасом мощности.

4. Сколько помещений должен отапливать котел. Только парную, парную и душевую или все дополнительные помещения большой бани? Для обогрева одной парной нужен самый простой тип котла, для одновременного отопления дополнительных помещений понадобится агрегат с возможностью монтажа отопительной системы.

Настоятельно рекомендуем продумать все вопросы с котлами еще на стадии создания проекта бани, привлечь к этому грамотных профессиональных специалистов или строителей с большим практическим опытом выполнения подобных работ.

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел – это чугунный или стальной бак.

Существуют три способа встроить нагревательный элемент в баню:

1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани – устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
   • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
   • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
   • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
   • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
   • Двухконтурные . Они предназначены для обогрева бани и небольшого количества воды.
   • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чертежи

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж – это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

• Камера сгорания -1
• Каменка -2
• Дымоход -3
• Вода -4
• Топливо -5
• Перегородка между каменкой и камерой сгорания -6
• Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

• Болгарка с отрезным элементом в виде круга.
• Аппарат для сварки.
• Арматурные обрезки.
• Листы металла для колосника. Следует взять лист толщиной в 5 мм.
• Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
• Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно – пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

• Сначала нужно взять бочку советского производства объемом в 500 литров.
• Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
• Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
• Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
• Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
• Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Баня на загородном участке давно перестала быть дорогостоящей роскошью. Она не только заменяет маленькую неудобную ванную или душевую, но и является местом, где вылечиваются многие болезни. Основным помещением внутри нее всегда являлась парилка, в которой устанавливалась каменная печь «каменка». Если заниматься возведением столь сложной конструкции нет времени, можно построить небольшой котел для бани своими руками из подручных средств: трубы, бочки и т. д.

Ниже представлены варианты обустройства и установки котла:

Для увеличения кликните по изображению

Приступаем к работе

Для того, чтоб самостоятельно соорудить надежный и несложный металлический котел, необходимо обзавестись следующими материалами:

• Полутораметровая труба диаметром более 0.5 м
• Метровая труба диаметром около 0.35 см
• Стальные петли, ручки и задвижки
• Листовой металл
• Арматура для изготовления колосниковой решетки или уже готовая решетка

Необходимо раскроить полутораметровую трубу на два отрезка:

1. Первый , длиной 0. 9 м, будет предназначаться для изготовления топочной части
2. Второй , длиной 0.6 м, будет предназначаться для изготовления бака для воды

Если имеется возможность отыскать подходящего диаметра нержавеющую емкость для воды – это будет большим плюсом. Сталь, как и большинство иных металлов, в ближайшее время начнет покрываться ржавчиной.

Видео о внутреннем устройстве банного котла

Если у вас возникает вопрос: как отапливать теплицу зимой? —

В собранном виде котел будет состоять из следующих зон:

1. Поддувала и топочная
2. Каменка
3. Емкость с водой
4. Дымоход

Ниже представлены несколько наиболее популярных вариантов чертежей:

Делаем поддувало и топочную

Вначале работы ведутся с большим отрезком трубы. Внизу у любого котла для бани своими руками необходимо болгаркой прорезать отверстие для зольника размером примерно 200х70 мм. Отрезанные куски не следует сразу выбрасывать в урну – они могут понадобиться, к примеру, в качестве основы для дверок. Останется лишь отшлифовать края, приварить завесы, ручку и задвижку.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

На лицевой стороне котла прорезается еще одно отверстие и устанавливается дверца – через него будет вестись закладка камней

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.

Бак для воды

Продолжаем варить котел для бани своими руками. Теперь нужно взять меньший отрезок трубы и приступить к изготовлению бака для воды. Снизу следует приварить дно из стали толщиной 0.6-0.8 см. Посередине днища проделывается отверстие, равное по диаметру дымоходной трубе. Последняя приваривается наглухо, при этом длина у нее должна быть больше высоты емкости для воды.

Когда углекислый газ и дым будут удаляться по трубе из топочной, они смогут отдавать свое тепло жидкости. Снизу емкости вваривают небольшой кран, через который будет набираться вода.

Необходимо следить насколько герметично и качественно проварены швы. В противном случае топочное отделение будет заливаться водой или же часть угарного газа вместо дымоходной трубы будет попадать в помещение.

Вверху бак рекомендуется закрыть крышкой. Для этого вырезаются две полуокружности: первая приваривается наглухо, а вторая устанавливается на петли, чтобы иметь возможность свободно приоткрываться. Не стоит забывать, что сквозь крышку должна пройти дымоходная труба. Остается сварить между собой обе части котла. Бк можно дополнительно закрепить стальной муфтой.

Как правильно установить банный котел

Недостаточно сварить котел для бани своими руками, его необходимо грамотно установить. Если соблюсти несколько важных правил, в дальнейшем не нужно будет беспокоить себя о безопасности:

1. Нельзя устанавливать каменку вплотную к стене, даже если она возведена из кирпича, минимальное удаление – 20 см
2. Под печкой необходимо залить монолитную или выложить кирпичную площадку размером 0.7х0.7 м и глубиной около 0.25 м
3. Если выбран кирпичный фундамент, следует воспользоваться огнеупорными изделиями, которые между собой скрепляются печным глиняным раствором
4. Устанавливать металлический котел нужно таким образом, чтобы его топочная дверца располагалась в сторону выхода
5. Около стены, где будет устанавливаться котел, рекомендуется обустроить полки, при этом должна быть подобрана грамотно их высота, чтобы головой не касаться потолка
6. На потолке нельзя размещать световые и прочие электрические приборы, так как он будет самой горячей поверхностью

В деревянной бане рекомендуется изолировать металлическую печь и обложить ее при помощи огнеупорного кирпича. Это необходимо чтобы не допустить сильного разогревания древесины. Размеры кладки должны быть немного шире фундамента – 0.8х0.8 м. Высота делается равной 100-120 см.

Обустройство дымохода

Видео о том как сделать проход трубы через потолок в бане своими руками

Так как дымоходная труба будет выходить наружу, она обязательно пройдет через крышу. Очень важно предусмотреть, чтобы она не соприкасалась с другими поверхностями напрямую:

1. Проходя через кирпичную кладку, необходимо предусмотреть утолщение около 10-15 см
2. Проходя сквозь деревянные конструкции, они должны быть надежно укрыты негорючим теплоизоляционным материалом, поверхность которого обрабатывается асбестом или глиняным раствором
3. Участок трубы, который будет располагаться непосредственно внутри крыши, между потолком и улицей, обязательно белят или оштукатуривают

Последнее время набирают популярность керамические дымоходные трубы. Их основное преимущество – повышенные защитные свойства и способность противостоять высоким температурам. В комплекте продаются базальтовое волокно, труба и защитные блоки, устанавливаемые в качестве защитной оболочки.

Подводим итоги

Самое важное – безопасность. Металлические печи более пожароопасны, чем аналогичные кирпичные конструкции. Каждый этап следует продумывать до мельчайших деталей.

Имея пусть и малый опыт работ со сварочным аппаратом и желание, можно в короткие сроки смастерить котел для бани своими руками – простую и сложную конструкцию одновременно. По желанию, в нее можно внести некоторые конструкционные изменения, направленные на улучшение характеристик, надежности и долговечности.

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 о С, а для русской бани — в интервале 55–65 о С при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 о С за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 о С, что позволяет получить на выходе «сухой» пар с температурой 140–150 о С.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

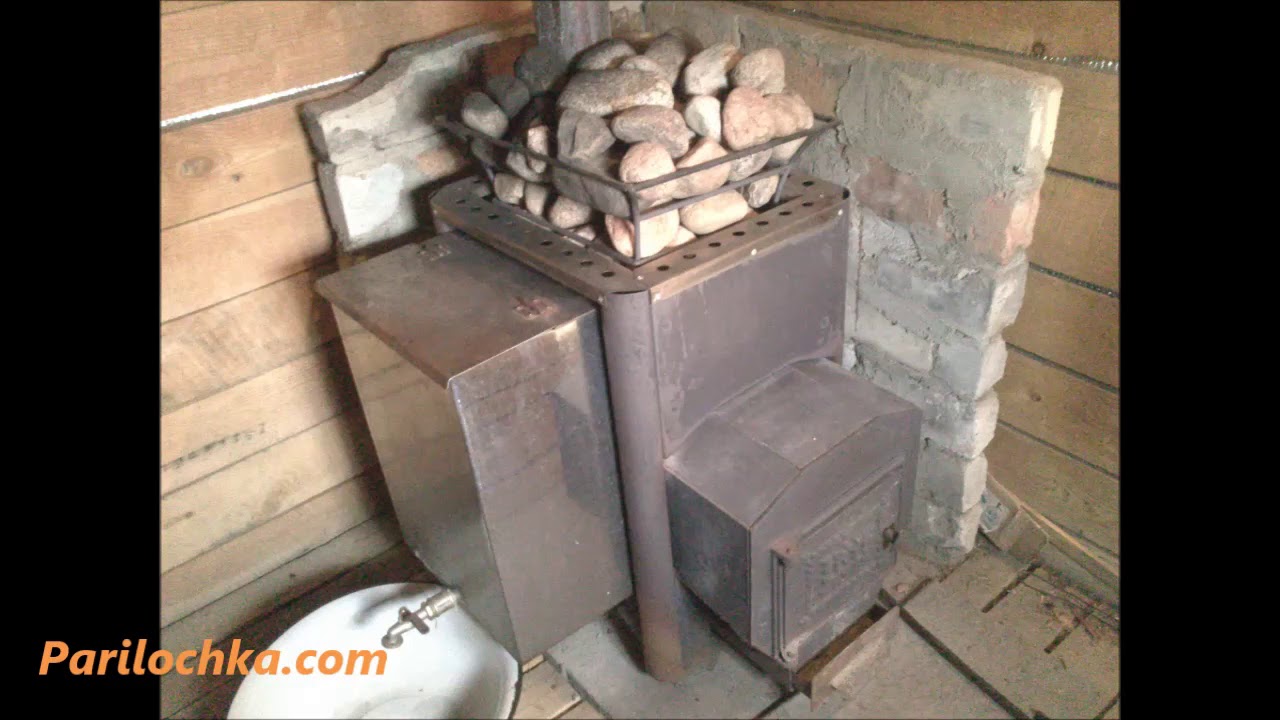

Установка котла в углу экономит пространство помещения Удачный вариант оформления и защиты стены вокруг котла природным камнем Котёл с открытой каменкой используется в сауне, так как даёт больше жара Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

• форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
• невысокое расположение каменки;
• размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
• материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 о С невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

• футеровка банного котла;
• обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 о С, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

• разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
• ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
• абразивные круги для шлифмашины;
• сварочный аппарат — для сборки устройства;
• электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
• мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

• газовые котлы;
• электрические;
• на твёрдом топливе;
• на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м 2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

• перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
• для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
• поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

• простота монтажа;
• низкие затраты;
• отсутствие необходимости установки дымохода;
• возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.

Фотогалерея: варианты исполнения электрического котла своими руками

Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

Кривая трубы ванны для системы труб котла блока 2 /4/

Контекст 1

… тестирование → постоянно требуемый контроль и испытания для определения, работает ли система в пределах своих рабочих пределов, • котел → из-за истирания , слишком сильно повреждена система трубопроводов котла, особенно в трубах экономайзера. На рис. 6 показана кривая трубы ванны для системы трубопроводов котла, где система котла была выделена анализом Паретто как критическая для всей операции установки для функционирования всего блока.Анализируя рисунок 6, можно отметить стадию младенческой смертности, а также стадию стабильного состояния. …

Контекст 2

… 6 показана кривая трубы ванны для системы трубопроводов котла, где система котла была выделена анализом Паретто как критическая для всей операции установки для функционирования всего блока . Анализируя рисунок 6, можно отметить стадию младенческой смертности, а также стадию стабильного состояния. Если проанализировать диаграмму до 14-15 межремонтного периода, то можно сделать вывод, что агрегат начал входить в завершающую, стадию старения….

Контекст 3

… тестирование → постоянно требуемый контроль и тестирование, чтобы определить, работает ли система в пределах своих рабочих пределов, • котел → из-за истирания слишком много повреждений на трубной системе котла , особенно в трубках экономайзера. На рис. 6 показана кривая трубы ванны для системы трубопроводов котла, где система котла была выделена анализом Паретто как критическая для всей операции установки для функционирования всего блока.Анализируя рисунок 6, можно отметить стадию младенческой смертности, а также стадию стабильного состояния. …

Контекст 4

… 6 показана кривая трубы ванны для системы трубопроводов котла, где система котла была выделена анализом Паретто как критическая для всей операции установки для функционирования всего блока . Анализируя рисунок 6, можно отметить стадию младенческой смертности, а также стадию стабильного состояния. Если проанализировать диаграмму до 14-15 межремонтного периода, то можно сделать вывод, что агрегат начал входить в завершающую, стадию старения….

Контекст 5

… тестирование → постоянный контроль и тестирование, чтобы определить, работает ли система в пределах своих рабочих пределов, • котел → из-за истирания слишком много повреждений на трубной системе котла , особенно в трубках экономайзера. На рис. 6 показана кривая трубы ванны для системы трубопроводов котла, где система котла была выделена анализом Паретто как критическая для всей операции установки для функционирования всего блока.Анализируя рисунок 6, можно отметить стадию младенческой смертности, а также стадию стабильного состояния. …

Контекст 6

… 6 показывает кривую трубы ванны для системы трубопроводов котла, где система котла была выделена анализом Паретто как критическая для всей операции установки для функционирования всего блока . Анализируя рисунок 6, можно отметить стадию младенческой смертности, а также стадию стабильного состояния. Если проанализировать диаграмму до 14-15 межремонтного периода, то можно сделать вывод, что агрегат начал входить в завершающую, стадию старения….

Газовый котел | Для безопасного и правильного использования продуктов | Важное примечание относительно продуктов

Неправильное использование продукта опасно.
Для правильного использования обратитесь к руководству пользователя.

Фактический случай	Поскольку ванна была отключена от сети, ванна нагревалась без воды и деформировалась.

Фактический случай	В связи с тем, что вода из ванны была слита при засорении дренажного отверстия, оборудование было погружено под воду, что вызвало нештатное возгорание и деформацию оборудования.

Осторожно

Когда оборудование погружается под воду, внутрь оборудования попадает вода.При последующем использовании пламя может гореть сильнее, чем раньше, вызывая возгорание и повреждение оборудования или неполное сгорание. ванная комната. В худшем случае это может привести к летальному исходу.
Чтобы избежать погружения оборудования в воду, чаще прочищайте сливное отверстие, чтобы оно не засорялось.

Фактический случай	Поскольку пользователь неоднократно пытался зажечь котел, оборудование заполнилось газом.Когда он действительно воспламенился, это произошло ненормально, что деформировало оборудование.

Осторожно

Меры предосторожности для предотвращения ненормального воспламенения (особенно для банного котла с системой LAS с дымоходом)
Если пилотная горелка не зажигается в течение 15 секунд, верните переключатель клапана прибора в положение [Стоп]. Подождав две минуты, чтобы выпустить газ от попытки розжига, вы можете попытаться снова зажечь пилотную горелку.
При переводе переключателя из положения [Пилотная горелка] в положение [Стоп] подождите две минуты перед повторной попыткой зажечь горелку.
Если пламя горелки гаснет или температура воды падает, поверните переключатель подачи горячей воды и вентиль прибора в положение [Стоп]. Пожалуйста, подождите 20 минут, прежде чем снова включить оборудование.
Если вы не будете ждать достаточно долго, прежде чем пытаться снова зажечь горелку, вы можете вызвать ненормальное зажигание, что приведет к громкому шуму и/или деформации оборудования.

Фактический случай	Из оборудования произошла утечка воды, но пользователь продолжал использовать его без ремонта. Из-за утечки воды через внутренние детали газовые компоненты подверглись коррозии. Затем произошла утечка газа, вызвавшая нештатное возгорание и деформацию оборудования.

Фактический случай	Пользователь использовал аэрозольный баллончик в ванной непосредственно перед тем, как зажечь пилотную горелку, в результате чего горючий газ из аэрозольного баллончика загорелся.

Фактический случай	Поскольку оборудование использовалось, когда отверстие для подачи воздуха, выходящее на улицу, было закрыто, не было достаточного количества воздуха, и происходило неполное сгорание.

Осторожно

Убедитесь, что воздухозаборное и выпускное отверстия (вверху) не заблокированы и не забиты снегом, птичьими гнездами, опавшими листьями и т. д.
Если они заблокированы, существует риск отравления угарным газом (CO) из-за выхлопных газов. течет обратно в комнату.

Фактический случай	Пользователь включил вентилятор при использовании бойлера для ванны, и отработанный воздух попал обратно в комнату.

Осторожно

При использовании банного котла с дымоходом (внутреннего типа CF) для нагрева воды в ванне или душе не используйте вентилятор на кухне.
Отработанный воздух в банном котле может течь в обратном направлении, вызывая риск отравления угарным газом.

Фактический случай	Окно рядом с водонагревателем в ванне было оставлено открытым, что позволяло проникать выхлопным газам.

Осторожно

Закрывайте окна рядом с нагревателем воды для ванны, когда вы нагреваете воду в ванне или принимаете душ.
В противном случае выхлопные газы могут попасть в ванную комнату и вызвать отравление угарным газом (CO).

Фактический случай	Когда пользователь пытался использовать оборудование с нанесенным на него защитным покрытием (для покраски наружной стены), результатом было ненормальное воспламенение и деформация оборудования.

Осторожно

При покраске наружных стен и т. д. не используйте оборудование, пока выпускные отверстия (верхние части выпускных отверстий, верхние части воздухозаборных/выпускных отверстий) закрыты защитным (виниловым) покрытием. Это может привести к неполному сгоранию, что приведет к отравлению угарным газом (CO) или возгоранию.

Фактический случай	После того, как оборудование было установлено, пользователь нанес гофрированное покрытие на область вокруг воздухозаборного и выпускного отверстий (вверху), что привело к застою отработанного воздуха и неполному сгоранию.

Осторожно

Не закрывайте выпускные отверстия (выпускное отверстие вверху, воздухозаборное/выпускное отверстие вверху) внутреннего оборудования гофрированным покрытием или винилом. Это может привести к неполному сгоранию, что приведет к отравлению угарным газом (CO) или возгоранию.

Фактический случай	Пользователь использовал оборудование, когда к нему был прислонен кусок дерева, в результате чего дерево загорелось.

Осторожно

Не размещайте легковоспламеняющиеся материалы, такие как бумага или дерево, вокруг устройства, его выпускного отверстия, впускного и выпускного отверстий для воздуха или выхлопной трубы. Это может привести к пожару.

Печи для соляных ванн — Ajax

Печь для соляных ванн представляет собой устройство для нагревания или охлаждения работы путем ее погружения в жидкость, состоящую из расплавленных солей соответствующего состава для предназначенной цели.Соли могут быть нагреты электрическими или газовыми средствами.

Принцип работы печи с соляной ванной электродного типа заключается в выработке тепла непосредственно в соли за счет использования ее сопротивления прохождению тока. Соли, хотя и являются изоляторами в твердом состоянии, являются отличными резисторами в расплавленном состоянии. Потенциал подается на расплавленную соль с помощью стержней из тяжелого металла, называемых электродами, которые подключаются к вторичной обмотке специальных многовольтных трансформаторов с воздушным охлаждением.Эти электроды расположены и разнесены таким образом, чтобы облегчить электродинамическую циркуляцию при подаче питания, обеспечивая мощный насос, помогающий поддерживать однородность температуры по всей ванне.

Печи для соляных ванн

обладают огромным потенциалом и облегчают различные промышленные применения, используемые в аэрокосмической, медицинской и обрабатывающей промышленности, от создания сельскохозяйственного оборудования и газонокосилок до обработки высоколегированных нержавеющих сталей для самолетов и стоматологических бормашин для поддержания чистоты рта.Сам процесс соляной ванны относительно прост.



Что такое процесс термообработки?

Термическая обработка охватывает широкую категорию процессов, которые воздействуют на металлические детали, чтобы придать им желаемые характеристики. Это может включать смягчение поверхности для улучшения формуемости или пластичности, упрочнение поверхности, чтобы сделать ее устойчивой к повреждениям, повышение коррозионной стойкости и повышение прочности хрупких заготовок.



Основы термической обработки

Хотя железо и сталь являются наиболее термообрабатываемыми материалами, термообработка также полезна для других материалов, таких как алюминий, медь, магний, никель, титан и многие связанные с ними сплавы.

Основной процесс включает нагрев металла до нужной температуры в определенной смеси различных солей в течение достаточно длительного периода времени, а затем его охлаждение с помощью правильных процессов закалки для достижения желаемых свойств. Каждый процесс обработки и сами металлы требуют разных солей в ванне, температуры, времени выдержки и процедуры закалки.

Для некоторых термообработок требуется температура до 2400°F или период выдержки до 60 часов.



Почему соляная баня нагревается?

В процессах нагрева в соляной ванне пользователи полностью погружают заготовки в ванну с расплавленной солью. Преимущества выбора этого процесса по сравнению с процессами радиационного или конвекционного нагрева включают:

• Контролируемая атмосфера. Погружая заготовку в соляную ванну, вы эффективно устраняете ее контакт с наружным воздухом, исключая образование накипи, окисление и обезуглероживание. Заготовка также получает пользу от тонкой пленки жидкой соли, защищающей металл от окисления при переносе в закалочную среду.
• Равномерный нагрев. Электроды, нагревающие соль, вызывают электродинамическую циркуляцию в ванне, обеспечивая естественное перемешивание. Это постоянное интенсивное перемешивание печей Ajax обеспечивает чрезвычайно однородную и точную температуру во всей ванне, независимо от размера или температуры. Равномерное распределение температуры также предотвращает появление точек перегрева, которые сокращают срок службы кастрюль и вызывают чрезмерное расщепление солей.
• Быстрый нагрев. В процессах соляной ванны вся заготовка равномерно окружена солями, которые поддерживают точную температуру, образуя замороженный «кокон» соли, подвергая изделие предварительному автоматическому предварительному нагреву перед плавлением.Это изменяет температуру заготовки за счет теплопроводности с быстрой, но безопасной скоростью, уменьшая тепловой удар и деформацию.]
• Тепловая эффективность. Внутренний нагрев ванны не должен проходить через стенки котла, что позволяет восстанавливать соляные ванны быстрее, чем печи, работающие на топливе. Соль также имеет высокую удельную теплоемкость и массу, что приводит к высокой теплоемкости, так что можно нагреть больше работы без падения температуры, что позволяет сократить время восстановления между загрузками.



Типичные процедуры, проводимые в соляных ваннах

Соляные ванны совместимы с различными процессами обработки металлов. К ним относятся:

• Нейтральная закалка – Закалка изделия без окисления или образования окалины, а также без добавления или удаления углерода из стали.
• Закалка инструмента из быстрорежущей стали – сложная операция, требующая до 4 печей и температур 2200-2400°F.
• Austempering – Процесс закалки, при котором изделие подвергается закалке до тех пор, пока его структура не превратится в бейнит, обычно при температуре 400–750°F. Используется, когда требования к твердости высоки, но также требуется ударная вязкость или способность изгибаться без разрушения.
• Мартенсовая закалка – Процесс закалки, при котором деталь извлекается из закалки до формирования бейнита, температура должна оставаться выше температуры образования мартенсита, между 400-480°F.
• Отжиг – Процесс повышения пластичности и снижения твердости металла. Благодаря высокой теплоемкости соляные ванны лучше подходят для отжига низко-, средне- и высокоуглеродистой проволоки и катанки, а также нержавеющих сталей и хромоникелевых сплавов.
• Пайка – Пайка в солевой ванне или сплавление двух деталей хорошо работает, потому что флюс, который используется для фиксации сварных швов, растворяется в соляной ванне при температуре чуть выше точки плавления сварного шва, не оставляя ничего позади.Автомобильный радиатор спаивается таким образом, чтобы заварить все труднодоступные места внутри.
• Нитинол (мем-проволока) Обработка – Нитинол (NiTi) представляет собой никель-титановый сплав с превосходной памятью формы и сверхэластичными свойствами. Процесс термообработки NiTi происходит в течение нескольких циклов нагревания и охлаждения в ванне с псевдоожиженным слоем.
• Очистка – Ванны с термальной солью можно использовать для удаления различных материалов и загрязнений с металлических деталей, включая клей, краску, пластик, масло и жир и многое другое.
• Обработка алюминия раствором – Термическая обработка раствором значительно продлевает время старения алюминиевых компонентов, обеспечивая возможность манипулирования заготовками в течение гораздо более длительного периода времени.



Особенности конструкции печи для соляной ванны

Стальной кожух – это сосуд, в котором построено все, что составляет печь. Как правило, кожух представляет собой сварную стальную конструкцию с усиленными углами, днищем и бортами с тяжелыми стальными швеллерами на дне для ножек.Высокотемпературная (1650–2400 °F) печь обычно имеет два типа изоляции: огнеупорный кирпич и многослойный высокотемпературный цемент, чтобы тепло не попадало в рабочую зону из соляного котла.

Ajax Electric производит кирпичные и стальные горшки в зависимости от области применения и работы, которую пытается выполнить заказчик. Высокотемпературные печи, как правило, изготавливаются из кирпича, чтобы через стенку электроды можно было встроить внутрь самой стенки котла. Стальные кастрюли, как правило, из высоколегированной нержавеющей стали, не выдерживают таких высоких температур, но их легко заменить, когда придет время заменить старую кастрюлю.Большие плиты из коррозионностойкой нержавеющей стали, нагревающие ванну током, называются электродами.

Ajax производит два типа электродов: один предназначен для встраивания непосредственно в стенки ванны (электроды для сквозного монтажа) и два легко заменяемых электрода, которые входят в ванну через верхнюю часть ванны (электроды для установки сверху). ). В то время как электроды, проходящие через стену, не подвергаются нормальному износу от кислорода и агрессивных солевых паров, выходящих из ванны, что значительно продлевает срок их службы, их замена требует выбивания старых электродов отбойным молотком и восстановления котла, что требует много времени.

Разное оборудование может быть добавлено к заказам для улучшения работы соляной ванны, что может сделать работу более последовательной и менее дорогостоящей. Крышки будут удерживать тепло внутри ванны, когда работа не транспортируется внутрь или наружу, поэтому требуется меньше энергии, чтобы вернуть соль к температуре, необходимой для следующей партии. Смесители помогут поддерживать постоянную температуру соли в печах, не имеющих электродов, обеспечивающих электродинамическую циркуляцию. Инструменты помогут удалить шлам и другие частицы из ванны, очистят электроды, чтобы они работали на полную мощность, а различные другие совки и скребки помогут поддерживать эффективную работу соляной ванны.Эти вспомогательные элементы также можно использовать в других типах наших печей производства Ajax Electric Co., TS (электрические нагреватели) и DGT (газовые печи).



Печи с соляной ванной с электрическим и газовым обогревом

Модели соляных ванн с электрическим обогревом (TS) могут нагреваться с помощью высококачественных нагревательных элементов в керамических трубках внутри ванны, погружных нагревателей из нержавеющей стали внутри ванны или даже снаружи с помощью нагревателей, обхватывающих металлическую емкость.

В моделях

, работающих на газе (DGT), используются высокоэффективные горелки с избыточным давлением и оптимизированным управлением пламенем для контроля температуры и предотвращения проникновения ложного воздуха.Эти модели также имеют боковую подачу выхлопных газов вокруг тигля со специальной изоляцией, предназначенной для сред с открытым пламенем.

Печь с соляной баней может быть относительно простой конструкцией, но помимо корпуса, некоторой изоляции, источника нагрева и, возможно, некоторого различного оборудования, такого как крышка и смеситель, есть еще немало деталей, завершающих всю печь. Система лечения.



Работа, соль, трансформаторы и контрольное оборудование

Стальные и алюминиевые заготовки обычно обрабатывают в печах с соляной ванной.Эти материалы требуют следующих спецификаций:

• Определенные приложения, которые остаются в пределах области операций соляной ванны.
• Температура соли в пределах 1350-1850°F и однородность температуры в пределах 4°F от предпочтительной температуры в соответствии с действующими стандартами.
• Стандартные процессы для измерения как контрольной температуры соляной ванны, так и перегрева, чтобы гарантировать, что ванна не замерзнет или не перегреется.

Электроды, которые нагревают печи Ajax Electric, нельзя просто воткнуть в розетку.Очень большие трансформаторы с воздушным охлаждением подключаются к электродам через большие медные разъемы, каждый из которых настраивается в соответствии с потребностями каждого клиента. Большинство трансформаторов имеют переключатели ответвлений, которые изменяют величину напряжения, подаваемого на ванну. По мере того, как электроды изнашиваются в результате использования, зазор между ними увеличивается, а это означает, что вам потребуется больше тока, чтобы поддерживать температуру ванны и обеспечить электродинамическую циркуляцию, поэтому вы увеличиваете нажатие на переключателе крана, чтобы разрешить это. Как покупатель узнает, когда нужно увеличить кран? С помощью оборудования для мониторинга, известного как панель управления.

Установка может включать оптическую и акустическую системы сигнализации, которые могут оповещать находящихся рядом операторов, когда температура в ванне становится слишком высокой или низкой. Соляные ванны могут достигать критической температуры, если температура соляной ванны превышает температуру, которую может безопасно выдерживать печь, или если погруженные в воду детали повышают температуру ванны слишком высоко. Температурный профиль печи можно отслеживать и документировать с помощью точного оборудования, предназначенного для этого процесса. Панель управления следит за тем, чтобы солевая смесь сохраняла необходимую температуру; какая температура зависит от процесса и типа используемой соли.

Различные соли имеют разные точки плавления, поэтому производители могут выбирать точную комбинацию типов солей для достижения различных температурных диапазонов, которые лучше всего подходят для необходимых им процессов охлаждения или нагрева. Требуемая конкретная соль будет зависеть от проводимого процесса и материала заготовки. Как правило, соляная ванна может содержать различные карбонаты, едкий натр, хлориды, нитраты цианидов, нитриты и другие соли.

Различные комбинации солей вызывают три широкие категории эффектов:

• Нейтральные изменения температуры. Для нейтральных изменений температуры, которые не изменяют поверхность заготовки, производителям необходимо использовать комбинацию хлоридов и нитратов — нейтральных солей.
• Обработка поверхности. Для обработки поверхности производители используют соли для алитирования, науглероживания, цианирования и азотирования.
• Очистка поверхностей. Существует еще больше солей, способных очистить поверхность, не обрабатывая ее, удаляя органические соединения, краску и пластик, а также накипь.



Ajax Electric: эксперты по соляным печам на протяжении 7 десятилетий

Ajax Electric — ведущий поставщик соляных ванн для различных термических процессов.Мы поставляем нашим клиентам материалы, необходимые для этих и других процессов:

• Отжиг черных и цветных металлов
• Детали из аустенитной стали
• Химическое упрочнение стекла посредством ионного обмена
• Удаление накипи и удаление плесени
• Пайка погружением стали и алюминиевых сплавов
• Удаление стекла (зачистка)
• Закалка быстрорежущих и инструментальных сталей
• Выработка, хранение и передача тепла для высокотемпературных применений аккумулированной энергии
• Закалка стальных деталей
• Нейтральное отверждение
• Отверждение пластика
• Удаление пластика
• Вулканизация каучука
• Установка формы никель-титановых сплавов с памятью формы
• Обработка алюминиевых сплавов на твердый раствор
• Снятие стресса
• Подготовка поверхности твердосплавных наконечников для пайки
• Закалка
• Термическая диффузия карбидообразующих элементов

Свяжитесь с нашей командой сегодня, чтобы найти правильные решения и надежное оборудование для солевых ванн для удовлетворения производственных потребностей вашего предприятия и термической обработки.

Аварийный ремонт бойлера 24 часа Баня

---

Ищете специалиста по аварийному ремонту котлов Bath of Avon, который работает круглосуточно, и вам нужен местный мастер по ремонту котлов в бане, тогда мы надеемся, что вы попали в нужное место, так как мы являемся национальной компанией, работающей с местными и зарубежными инженерами по котлам круглосуточно. в ванной.

Ближайшие деревни, которые мы можем покрыть для аварийного ремонта котла Бата, как упомянуто: Атворт, Батгемптон, Батистон, Бокс, Брэдфорд-на-Эйвоне, Комб, Коршам, Корстон, Фармборо, Кейншем, Маршфилд, Нестон, Пенсильвания, Рэдсток, Тиквуд , Тимсбери, Вик.

Мы также включаем много информации о странице аварийного ремонта котла, которая дает вам много информации, включая список всех производителей и там котлов, с которыми мы столкнулись, который включает наши 5 наиболее распространенных проблем и наши последние 100 24-часовых аварийных работ по ремонту котлов. .

Нажмите, чтобы играть

---

О нашем круглосуточном аварийном ремонте котла в Бат оф Эйвон

---

Мартин Смит, директор EPHG Limited, специалист по ремонту котлов, считает логичным выбор нашей компании не только из-за репутации, которая заключается не только в том, что мы предоставляем надежную круглосуточную службу аварийного ремонта котлов в Бат-оф-Эйвон, но и из-за нашего честного подхода к наш контент ниже о том, чего ожидать и чего не ожидать, когда дело доходит до сломанного котла, требующего инженера-котельщика Ванна.

Области, которые мы покрываем: Атворт, Батгемптон, Батестон, Бокс, Брэдфорд-он-Эйвон, Гребень, Коршам, Корстон, Фармборо, Кейншем, Маршфилд, Нестон, Пенсильвания, Рэдсток, Тиквуд, Тимсбери, Уик.

Обычные поисковые запросы, которые клиенты находят, чтобы найти нас, — это поиск 24-часового котла CITY CITY, ремонт котлов 24 часа, неисправный котел для ванны, аварийный ремонт котла. Есть много способов найти нас через наши статьи.

Действия по вызову специалиста по ремонту котлов Ванна для сломанного котла обнаруживают, что ваш котел не работает, возможно, появляется какой-то код ошибки или нет питания на котел, требующий электрика, возможно, у вас низкое давление в вашем котле и датчик давления отключает котел, заставляя вас думать, что вам нужен круглосуточный специалист по аварийному котлу в Бате.

Когда требуется аварийный ремонт котла Ванна, чтобы починить неисправный котел, который сломался, шансы починить его при первом вызове составляют около 70%, как указано в наших условиях.

Вызывая круглосуточного инженера по ремонту котлов в Бате, многие специалисты по аварийным котлам стараются не выходить туда, где EPHG Limited будет работать для удовлетворения потребностей клиентов, что делает нас более надежным сервисом для использования благодаря обширной сети, которую мы имеем в Великобритании и за ее пределами. и мы не скрываем, что не все котлы центрального отопления не чинят с первого визита.

В некоторых случаях покупателю может повезти, если у инженера просто окажется специальная деталь, необходимая для ремонта сломанного котла, однако этого нельзя ожидать от инженеров, которых мы отправляем, поскольку для перевозки всех частей котла вам потребуется водить грузовик, и это просто непрактично, когда речь идет о круглосуточном аварийном ремонте котла.

В некоторых случаях, когда требуется 24-часовой аварийный инженер по котлам в Бате для ремонта или обслуживания котла, это может быть даже так же просто, как переключить выключатель или увеличить давление в котле.Некоторые проблемы с котлом могут даже не возникнуть по прибытии, и мы можем диагностировать 24-часовой ремонт котла в Бате только в том случае, если в настоящее время есть проблемы с котлом и он не работает.

Иногда мы уходим, и периодически неисправный котел перестает работать, поэтому, пожалуйста, имейте в виду, что, когда требуется аварийный ремонт котла для ванны, это может быть не все, что кажется простым решением, и может быть очень дорогостоящей работой.

Также очень часто бывает, что сломанный котел можно починить и у неисправного котла может быть другая проблема и причина этого в том что неисправный котел может быть как раз в том возрасте когда проблемы вот-вот произойдут и при работе на сломанном ремонт котла Ванна, вы обнаружите, что новые проблемы происходят из-за волнового эффекта, который вызывает другие старые неисправности котла.

Обратите внимание, что также очень важно проводить техническое обслуживание бойлера горячей воды или центрального отопления каждые 12 месяцев в рамках регулярного обслуживания. Если котел не связан с котлом, это может быть даже проблема с электрическим потребителем, о чем мы даем гораздо больше информации на нашей странице аварийного электроснабжения.

Возможно, у вас возникла аварийная ситуация с центральным отоплением и вам нужна аварийная ситуация с центральным отоплением, которая может быть даже аварийной с водопроводом, и опять же, вы можете найти много полезной информации на этих страницах.

Круглосуточный ремонт котла в бане

---

Обратите внимание, что мы являемся круглосуточной службой по ремонту котлов в Бате, что означает, что мы приедем на вашу собственность или собственность ваших арендаторов в полночь, поздно ночью или в середине дня. На самом деле это не имеет значения, поскольку это то, на чем мы специализируемся, но иногда мы можем попытаться убедить вас, что мы чувствуем, что можем сэкономить вам деньги, которые просто тратятся впустую.

Ванна для ремонта полуночного котла

---

Обратите внимание, что когда вы звоните нам в полночь, мы не просто сидим без дела в ожидании звонка, не проснувшись, так как это может быть неловко, чтобы выступить в качестве круглосуточного аварийного ремонта котла. Бат, большинство инженеров по котлам в Бате крепко спят и еще более неудобны, чтобы достать их между 03:00 и 04:00.

Когда инженеры глубоко спят, но в любом случае мы всегда стараемся их вытащить, даже если это означает, что мы звоним в поисках альтернативного инженера из-за имеющихся у нас контактов.

Аварийный бойлер в ванне

---

Если у вас в Бате 24-часовая авария с котлом, подумайте дважды. Могу ли я укутаться в дополнительную одежду до следующего дня или утра, есть ли у меня горячая вода или мне нужна горячая вода и не лучше ли просто подождать до следующего дня.

Если вы владелец дома, то вы, скорее всего, рискнете нанять круглосуточного инженера по аварийному ремонту котлов в Бате, но если вы арендатор, вы, скорее всего, обнаружите, что домовладелец говорит: «Я поговорю с инженером по ремонту котлов в Бате». завтра.

Как вы, возможно, знаете, Бат — большой город, и если вы думаете, покрываем ли мы вашу территорию, то ответ, скорее всего, будет «да», но просто чтобы чувствовать себя немного увереннее в использовании наших услуг, вот список районов, которые мы покрываем для аварийного ремонта котлов Бат: Этворт, Батгемптон, Батистон, Бокс, Брэдфорд-он-Эйвон, Комб-даун, Коршам, Корстон, Фармборо, Кейншем, Маршфилд, Нестон, Пенсильвания, Рэдсток, Тиквуд, Тимсбери, Уик.

Ищете другую услугу, а не только Ванна 24 часа Ремонт котлов, вот несколько ссылок на другие услуги, которые мы предоставляем в той же области, такие как электрик, сантехник, инженер-теплотехник или инженер-газовик.

У нас также есть страница, посвященная круглосуточному специалисту по ремонту котлов Avon.

Назад к Круглосуточный аварийный ремонт котла

Вакансия оператора/оператора котла в ванне на заводе General Dynamics Bath Iron Works

Описание компании

General Dynamics Marine Systems является головной организацией Bath Iron Works (BIW) Limited.Это американская сталелитейная и судостроительная компания с полным спектром услуг, специализирующаяся на проектировании, ремонте, производстве частных, коммерческих и военных судов, таких как линкоры, фрегаты, крейсера и эсминцы, заказанные ВМС США. BIW также является одним из основных оборонных подрядчиков для грузовых судов и нефтяных танкеров для коммерческого рынка. BIW была основана в 1884 году генералом Томасом У. Хайдом. Головной офис компании находится в Бате, штат Мэн, США. Президент — Дирк Леско.Это публичная компания с ограниченной ответственностью. Присоединяйтесь к команде BIW и постройте значимую карьеру в судостроительной отрасли. Они предлагают равные возможности трудоустройства, с медицинским страхованием, страхованием жизни, инвалидностью, гибким графиком, конкурентоспособной оплатой, бесплатными финансовыми консультациями, обучением и многим другим.

Описание работы

Описание работы

Отвечает за эксплуатацию и техническое обслуживание котельной, воздушных компрессоров, компрессоров воздуха для дыхания, а также соответствующих осушителей/очистителей и адиабатической градирни.

Оказание поддержки в обслуживании трубопроводов, но не ограничиваясь монтажом трубопроводов, сваркой, поиском и устранением неисправностей и ремонтом водопроводных, канализационных, паровых конденсатных и водопроводных систем. Эксплуатация котельной и воздушных компрессоров.

Требуемое/предпочтительное образование/обучение

Предпочтительно:

— Диплом средней школы / GED

Требуется: Лицензия оператора котла штата Мэн (категория C)

4 класс Сорт Б

3-й класс, класс А

2-й класс АА

Требуемый/предпочтительный опыт

Требуется:

— 5-10 лет опыта работы в области промышленного/коммерческого водопровода, монтажа трубопроводов, эксплуатации котлов, удаления отходов и систем снабжения питьевой водой — Знакомство с кодами IBC

— Продемонстрировать умение работать с паровыми, конденсатными, водопроводными и канализационными системами

— Знание систем распределения пара и сбора конденсата

— Знания и опыт работы по эксплуатации и техническому обслуживанию газовых/жидкотопливных котлов, воздушных компрессоров и осушителей воздуха

Предпочтительно: — Сантехнические лицензии штата Мэн

Значок информации о зеленом круге Эта позиция открыта. Эта вакансия была опубликована в воскресенье, 09 января 2022 г., и действует до вторник, 08 февраля 2022 г.

Задачи

• Мониторинг и проверка оборудования, компьютерных терминалов, переключателей, клапанов, манометров, сигнализаций, предохранительных устройств и счетчиков для обнаружения утечек или неисправностей и обеспечения эффективной и безопасной работы оборудования.
• Активируйте клапаны, чтобы поддерживать требуемое количество воды в котлах, регулировать подачу воздуха для горения и контролировать подачу топлива в горелки.
• Контроль уровня воды в котлах, химикатов и топлива и внесение корректировок для поддержания требуемых уровней.
• Наблюдать и интерпретировать показания манометров, счетчиков и диаграмм, регистрирующих различные аспекты работы котла, чтобы убедиться, что котлы работают правильно.
• Проверить качество котловой воды или организовать тестирование и принять необходимые корректирующие меры, например, добавить химикаты для предотвращения коррозии и вредных отложений.
• Анализ проблем и принятие соответствующих мер для обеспечения непрерывной и надежной работы оборудования и систем.
• Эксплуатация или обслуживание стационарных двигателей, котлов и вспомогательного оборудования, такого как насосы, компрессоры или оборудование для кондиционирования воздуха, для подачи и поддержания пара или тепла для зданий, морских судов или пневматических инструментов.
• Регулировка органов управления и/или клапанов на оборудовании для обеспечения питания, а также для регулирования и настройки операций системы или промышленных процессов.
• Переключиться с автоматического на ручное управление и изолировать оборудование механически и электрически, чтобы обеспечить безопасный осмотр и ремонтные работы.
• Ведение ежедневных журналов эксплуатации, технического обслуживания и мероприятий по обеспечению безопасности, включая результаты испытаний, показания приборов и сведения о неисправностях оборудования и работах по техническому обслуживанию.
• Расследовать несчастные случаи и сообщать о них.
• Разработка процедур эксплуатации, техники безопасности и технического обслуживания или помощь в их разработке.
• Установка горелок и вспомогательного оборудования с помощью ручных инструментов.
• Выполнение или организация ремонта, такого как капитальный ремонт, замена неисправных клапанов, прокладок или подшипников или изготовление новых деталей.
• Проверьте качество воздуха в вентиляционных системах и отрегулируйте их, чтобы обеспечить соответствие обязательным правилам техники безопасности.
• Взвесьте, измерьте и запишите израсходованное топливо.
• Чистка и смазка котлов и вспомогательного оборудования, а также внесение мелких регулировок по мере необходимости с использованием ручных инструментов.
• Свяжитесь с производителями оборудования или соответствующими специалистами, если необходимо решить проблемы с оборудованием.
• Топка угольных печей вручную или с помощью кочегаров и котлов, работающих на газе или жидком топливе, с использованием автоматической подачи газа или масляных насосов.
• Получить инструкции от паровых инженеров относительно работы паровой установки и воздушного компрессора.
• Поджечь топливо в горелках с помощью факелов или пламени.
• Наблюдение за работой помощников стационарных инженеров, операторов турбин, поставщиков котлов или операторов кондиционеров и холодильных установок и механиков.
• Управление механическими бункерами и помощь в их регулировке и ремонте.
• Проверка электрических систем для определения напряжения с использованием вольтметров.
• Помощь сантехникам в ремонте или замене водопроводных, канализационных или канализационных труб, а также в повседневном техническом обслуживании.

Навыки

• Понимание прочитанного – Понимание письменных предложений и абзацев в рабочих документах.
• Активное слушание — полное внимание к тому, что говорят другие люди, уделение времени тому, чтобы понять высказанные мысли, задавать вопросы по мере необходимости и не перебивать в неподходящее время.
• Критическое мышление — Использование логики и рассуждений для выявления сильных и слабых сторон альтернативных решений, выводов или подходов к проблемам.
• Мониторинг — Мониторинг/Оценка собственной деятельности, других лиц или организаций для внесения улучшений или принятия корректирующих мер.
• Мониторинг работы — Наблюдение за датчиками, циферблатами или другими индикаторами, чтобы убедиться, что машина работает правильно.
• Эксплуатация и управление — Управление работой оборудования или систем.
• Техническое обслуживание оборудования. Выполнение планового технического обслуживания оборудования и определение того, когда и какого рода техническое обслуживание необходимо.
• Устранение неполадок — определение причин операционных ошибок и принятие решения о том, что с этим делать.
• Анализ контроля качества — Проведение испытаний и проверок продуктов, услуг или процессов для оценки качества или производительности.

Знания

• Производство и переработка — Знание сырья, производственных процессов, контроля качества, затрат и других методов для максимального повышения эффективности производства и распределения товаров.
• Механика — Знание машин и инструментов, включая их конструкцию, использование, ремонт и техническое обслуживание.
• Образование и обучение – Знание принципов и методов разработки учебных программ и обучения, преподавания и обучения для отдельных лиц и групп, а также измерение результатов обучения.
• Английский язык – Знание структуры и содержания английского языка, включая значение и написание слов, правила составления и грамматику.

General Dynamics Bath Iron Works

Описание

Компания General Dynamics Marine Systems является головной организацией Bath Iron Works (BIW) Limited.Это американская сталелитейная и судостроительная компания с полным спектром услуг, специализирующаяся на проектировании, ремонте, производстве частных, коммерческих и военных судов, таких как линкоры, фрегаты, крейсера и эсминцы, заказанные ВМС США. BIW также является одним из основных оборонных подрядчиков для грузовых судов и нефтяных танкеров для коммерческого рынка. BIW была основана в 1884 году генералом Томасом У. Хайдом. Головной офис компании находится в Бате, штат Мэн, США. Президент — Дирк Леско.Это публичная компания с ограниченной ответственностью. Присоединяйтесь к команде BIW и постройте значимую карьеру в судостроительной отрасли. Они предлагают равные возможности трудоустройства, с медицинским страхованием, страхованием жизни, инвалидностью, гибким графиком, конкурентоспособной оплатой, бесплатными финансовыми консультациями, обучением и многим другим.

Местоположение

Бат, МЭ и др.

Промышленность

Правоохранительные органы/безопасностьПроизводство/механическое/горное дело

Всего объявлений о вакансиях за последнее время

На основе 130 бирж вакансий, дубликаты исключены

7 дней

Среднее время жизни публикации

Общее количество объявлений о вакансиях в прошлом

На основе 130 бирж вакансий, дубликаты исключены

Категория работы	Распределение	6 месяцев	1 год
ЭТО	19.7%	95%	24 900%
Охранные услуги	16,9%	98%	1683%
Инжиниринг	11.0%	76%	6900%
Другой	10,0%	92%	12 600%
Строительство	9.5%	66%	12 000%
Банковское дело	5,1%	97%	3150%
Производство	4.5%	58%	1325%
Консалтинг и высшее руководство	3,3%	65%	250%
Образование	2.9%	88%	3600%
Искусство и развлечения	2,2%	92%	133%
Правительство и военные	2.0%	82%	117%
Телекоммуникации	2,0%	92%	117%
Административный	2.0%	100%	108%
Здравоохранение	1,7%	95%	950%
Маркетинг и PR	1.7%	77%	2000%
Финансы	1,1%	92%	17%
Обслуживание клиентов	1.0%	100%	8%
Исполнительная дирекция	0,9%	100%	1100%
Транспорт и логистика	0.9%	100%	8%
Человеческие ресурсы	0,6%	67%	700%
Некоммерческие и волонтерские организации	0.6%	100%	42%
Юридический	0,2%	100%	75%
Гостеприимство и путешествия	0.2%	100%	83%

Директор по безопасности General Dynamics Bath Iron Works Бат, Мэн Эта должность подчиняется непосредственно вице-президенту по персоналу. Директор по безопасности — это должность старшего уровня, отвечающая за руководство, руководство и руководство BIW. Читать далее Районный супервайзер II General Dynamics Bath Iron Works Брансуик, Мэн Обеспечить безопасную, чистую рабочую среду во время строительства. Координировать работу для различных профессий (прямое производство и вспомогательные профессии). Читать далее Специалист отдела кадров II/III General Dynamics Bath Iron Works Округ Сагадахок, Мэн Эта должность подчиняется менеджеру, администрации по найму и отвечает за выполнение обязанностей, связанных с персоналом, включая, помимо прочего: оказание поддержки менеджеру, администрации по найму. Читать далее Дизайнер, 1 класс General Dynamics Bath Iron Works Перл-Харбор, Гавайи Постоянная должность в Перл-Харборе, Гавайи.Основные обязанности включают, но не ограничиваются: Выполнение функций связи, поддерживающих местный PMR, HRMC и их агентов по установке (IA). Читать далее

Горячий и холодный душ Комбинированный бойлер

Автор:  JustBoilers.com Эксперты  | Последнее обновление: январь 2022 г.

Комбинированный бойлер — это высокоэффективный газовый водонагреватель, который по запросу снабжает вашу ванную комнату, душевую кабину и кухню по требованию.Он также обеспечивает циркуляцию горячей воды к радиаторам. Поэтому теоретически вам не нужен дорогой накопитель горячей воды на чердаке.

То есть, если он имеет достаточную мощность для выполнения всех этих четырех задач и работает правильно. Если нет, вы можете столкнуться с тем, что ваш душ с комбинированным бойлером будет то горячим, то холодным, и причиной проблемы может быть ваш стареющий комбинированный бойлер.

Если вы подозреваете, что это так, вам следует попросить инженера по газовой безопасности провести расследование. Мы рекомендуем вам сделать это, потому что газ, электричество и тепло нуждаются в тщательном управлении.Более того, ваша страховка может не покрыть вас, если вы устраните неполадки и что-то пойдет не так, как вы хотели.

Причины, по которым газовые комбинированные котлы популярны в Великобритании

Газовые комбинированные котлы являются теплосберегающими, потому что они подают горячую воду по требованию, а не хранят ее в баллоне для последующего использования.

Еще одним преимуществом является то, что вы получаете подачу воды непосредственно в душ, поэтому вам не нужно платить за отдельный бустерный насос. Еще одно преимущество заключается в том, что вы экономите место, что означает больше места для нужных вам предметов, а не для необходимых утилит.

Душ с комбинированным бойлером становится горячим и холодным, а пламя горит стабильно

Когда душ пароконвектомата становится холодным, горячим, а затем снова холодным, естественно обвинять в проблеме пароконвектомат. Однако, если пламя устойчиво, пока кто-то другой принимает душ и сообщает, что вода становится горячей и холодной, у вас может быть другая проблема.

Чтобы объяснить это подробно, нам нужно сначала немного углубиться в теорию пароконвектоматов. Мы постараемся сделать это максимально простым, но есть некоторые вещи, которые вам нужно знать, чтобы понять, что происходит

• Газовые комбинированные котлы берут воду по требованию непосредственно из водопроводной сети и нагревают ее в соответствии со своими настройками
• Они находятся в режиме ожидания между событиями, что делает их термически эффективными и экономичными
• Это означает, что когда мы берем из них горячую воду, она «свежеиспеченная» и находится под давлением в сети
• Следовательно, нам нужно нагреть его только один раз, и нам не нужен насос «душ с сильным напором воды», чтобы подавать «застоявшуюся» горячую воду из баллона на чердаке

Для получения этого мгновенного тепла холодная вода из магистрали Совета проходит через «теплообменник».Эта технология передает до 90% энергии от горящего газа к молекулам воды. Это возбуждает их и нагревает до ожидаемой нами температуры.

Если это не происходит удовлетворительно, то мы можем обнаружить, что душ комбинированного бойлера становится то горячим, то холодным, в то время как комбинированный бойлер работает нормально. Прежде чем вы зарегистрируете вызов, вам нужно знать больше.

Комбинированный бойлер не только обеспечивает горячий душ

Мы были так заняты мыслями о душе с пароконвектоматом, что забыли о других людях в доме! Когда мы принимаем душ, кто-то еще моет посуду, а третий смотрит телевизор у обогревателя.Чего ожидать от комбинированного котла без резервного горячего водоснабжения в баке на чердаке.

Если комбинированный котел не может удовлетворить все потребности в горячей воде одновременно, он отдает приоритет горячей проточной воде.

Таким образом, он может временно отключить радиаторы, пока кто-то набирает воду на кухне, принимает ванну или принимает душ. Однако это отличается от проблемы, когда душ с комбинированным бойлером становится горячим и холодным, в то время как комбинированный бойлер, судя по тому, что вы видите, работает нормально.





Два основных фактора, влияющих на производительность комбинированного котла

Основная проблема № 1: несколько торговых точек

Возможно, вы заметили, что давление в садовом шланге не такое хорошее, когда кто-то наполняет ванну или стирает белье.

Примерно то же самое происходит, когда пароконвектомат должен одновременно подавать горячую воду в несколько точек. Помните, это просто обработка (подогрев) воды, поступающей из магистрали Совета при заданном давлении.Есть две вещи, которые вы можете попробовать, если не можете смириться с этим.

• Установите сетевой усилитель (300–500 фунтов стерлингов), который забирает воду из сети, а не просто получает ее, когда обнаруживает, что давление и расход низки.
• Установите накопительный бак (500–1000 фунтов стерлингов) в подходящем месте. В нем хранится сжатая холодная вода, которая вытекает быстрее, чем водопроводная сеть Совета, когда где-то в доме открывается кран.

В этом случае комбинированный котел может работать быстрее, но только до тех пор, пока есть запас воды.После этого у вас может быть душ с комбинированным бойлером, который будет горячим и холодным, потому что комбинированный бойлер может передавать только то, что он получает.

Основная проблема № 2: Ваш пароконвектомат выходит из строя

Комбинированный котел выполняет только одну функцию – нагревает воду газом. Если он сломается или отключится подача газа, у вас будет мгновенная холодная вода.

Если вы понимаете, что ваш комбинированный котел слишком мал для того, что вы хотите, подумайте об использовании обычной котельной, прежде чем принять решение.

Это потому, что обычные газовые котлы имеют электрические погружные нагреватели в накопительном баке, а это означает, что горячий / холодный душ должен быть в прошлом.

В результате у вас есть временное решение для ваших нужд, хотя это требует более высоких затрат энергии, так что вернитесь к основному газу как можно скорее!

Заключение

Двухконтурный котел вполне подойдет для спальни или двухкомнатной квартиры с одной ванной комнатой. Однако помимо этого он может бороться способами, которые мы описали выше.

Зарегистрированный инженер по газовой безопасности может дать беспристрастный совет, нужен ли вам вместо этого обычный котел с накопительным баком.В конце концов, вы хотите приличный душ, не так ли? Их советы должны быть бесплатными, и это дополнительный бонус.

Для получения дополнительной информации о вашем пароконвектомате посетите веб-сайт;



Электрошлаковая сварка – обзор

6.4.4 Расчет термического цикла

Полезно рассчитать термические циклы для различных процессов сварки и, в частности, сравнить электрошлаковую сварку, которая имеет очень низкие скорости нагрева и охлаждения, с таковыми для других техник.В таблице 6.5 перечислены значения переменных параметров сварки, типичных для дуговой сварки под флюсом, электрошлаковой и ручной дуговой сварки металлическим электродом. Поскольку при электрошлаковом процессе сварка выполняется за один проход, количества для двух других процессов также соответствуют однопроходной сварке, а соответствующее уравнение теплового потока такое же, как и для линейного источника тепла.

Таблица 6.5. Переменные процессов и рассчитанные сварные размеры

0 200 150 / 2α

Процесс		погруженной дуги		Electroslag		Manual Metal Arc
сварочный напряжение (V)	34		52
сварочный ток (A)	1100		700		700
Сварочная скорость V (M S — 1 )	8 × 10 — 3		4 × 10 — 4		2 .5 × 10 — 3 — 3 — 3
Толщина плиты (источник линии) W (M)	(M)		1.27 × 10 — 2		7.5 × 10 — 2		6 × 10 — 3
Параметр работы, N	29.68		22.68		1.10
Тип источника тепла	Point *	Point **	Point	Line	Point *	Line * *
r¯0 = Vr 0 /2α	9.2	23.04	Na	0.76	0.36	0.60
x¯0 = VX 0 / 2α	8.30	22.55	Na	0,48	0.10	0.36
y¯0 = vy 0 / 2α	3.97	470	Na	0.59	0.36	0.48
Рассчитанный сварной ширину, B = 2γ 0 (мм)	27.8	32,9	н/д	82,6	8,1	10,8

Первым шагом является определение мощности источника. Это

(6.28)q′=ηVIw

, где В — напряжение, I — ток, w — толщина пластины и η — КПД источника. На рисунке 6.14 показаны значения η для процессов дуговой сварки. В случае электрошлаковой сварки происходит некоторая потеря тепла на водоохлаждаемые башмаки, поддерживающие сварной шов, но данные по этой величине отсутствуют, и будет принято, что η = 1.Это же значение будет принято для сварки под флюсом, а 0,85 — для ручной дуговой сварки.

6.14. Измеренная эффективность дуги η . (По Christensen et al. , 1965.)

Уравнения для распределения температуры из-за движущегося источника тепла поддаются выражению в безразмерной форме, и это полезно как для представления, так и для вычислений. Таким образом, положим для трех координат

(6.29)x¯=υx2α,y¯=υy2α,z¯=υz2α

, а безразмерную толщину пластины

(6.30)w¯=υw2α

Температура нормирована по отношению к температуре плавления T _m :

(6.31)T¯=TTm

Тогда соотношение для трехмерного течения принимает вид

(6.32) T¯=qυ4πKαTmr¯exp−r¯−x¯

Величина qυ/ ( 4πKαT _m ) также является безразмерной и была обозначена как рабочий параметр Christensen et al. (1965), о работе которой сообщается далее в этой главе.Итак, положим

(6.33)n=qυ4πgαTm

и, следовательно,

(6.34)T¯=nr¯exp−r¯−x¯

, где r¯2=x¯2+y¯2+z¯2 .

Соответствующее выражение для двумерного течения:

(6.35)T¯=nw¯ex¯K0r¯

, где r¯2=x¯2+y¯2.

Граница зоны оплавления располагается по линии или плоскости, где, как и в случае стационарного источника тепла, пиковая температура как раз достигает точки плавления. Соответствующим количествам будет присвоен суффикс ноль.Таким образом, ширина шва равна 2 y ₀ . В двумерном течении y ₀ не зависит от глубины z, но в трехмерном случае будет использоваться значение на поверхности ( z = 0). Таким образом, в обоих случаях граница шва определяется как

(6.36)dT¯dx¯=0,y¯=y¯0,r¯2=x¯2+y¯02

откуда

(6.37)dr ¯dx¯=x¯r¯

Применение этих условий к уравнению 6.34 приводит к

(6.38)x¯0=r¯021+r¯0;y¯0=r¯01+2r¯01/21+r ¯0

Уравнение 6.34 затем становится

(6.39)T¯=1=n/r¯0exp−r¯01+r¯0

откуда

(6.40)r¯0expr¯01+r¯0=n

что может быть используется для вычисления сначала r¯0, затем x¯0 и y¯0 для любого значения n . Для стали

(6.41)n=ηVIυ/13.195

Граница зоны оплавления на поверхности определяется по удобна в виде

(6.43)x¯=r¯−lnnr¯

Профили зоны плавления были рассчитаны для подводной дуги и переменных ручных металлических дуг, перечисленных в Таблице 6.5, и они представлены на рис. 6.15(a). В обоих случаях предполагается, что переменные применимы, во-первых, к точечному источнику тепла, а во-вторых, к линейному источнику. На рис. 6.15(a) и (b) показана удлиненная форма, типичная для процесса с высокой скоростью подвода тепла. Профиль для линейного источника (b) нереалистичен, так как этот тип сварного шва должен поддерживаться опорным стержнем, что делает недействительным предположение о линейном источнике тепла. Рисунок 6.15(c) и (d) имеют закругленную форму, типичную для процессов с низким подводом тепла, таких как ручная металлическая дуга или газовая вольфрамовая дуга.

6.15. Расчетный контур зоны плавления в стальном листе от движущегося источника тепла

: (а) подводная дуга, точечный источник; (б) подводная дуга, линейный источник; (в) ручная металлическая дуга, точечный источник; (d) ручная металлическая дуга, линейный источник. Переменные перечислены в таблице 6.5.

После получения значения y¯0 термический цикл на границе сварного шва определяется из уравнения 6.34, где x¯=r¯2−y¯021/2 и t=x/υ=x¯×2α/v2. Однако, чтобы включить электрошлаковую сварку, необходимо использовать уравнение линейного источника.Безразмерная форма этого уравнения задается уравнением 6.35:

(6.35)T¯=nw¯ex¯K0r¯

Это получается путем подстановки q′ = q/w в уравнении 6.20, а затем действуя как для точечного источника. На границе слияния по-прежнему r¯2=x¯2+y¯02, а dr¯/dx¯=x¯/r¯. Однако условие dT¯/dx¯=0 приводит к

(6.44)x¯0r¯0=K0r¯0K1r¯0

K ₀ ( r ) и 6 109174 K r ) — функции Бесселя, которые в общем случае являются решениями типа дифференциального уравнения, подходящего для систем цилиндрической геометрии.

Теперь необходимо получить r¯0 из

(6.45)T¯=1=n/w¯expK0r¯0/K1r0r¯0K0r¯0

и, следовательно,

y¯0=1−K02r¯0K12r ¯01/2r¯0

Затем тепловой цикл вдоль границы плавления можно получить из уравнения 6.35, где, как и прежде, x¯=r¯2−y¯021/2 и t=x¯×2α/υ2.
