Установка встраиваемой варочной панели своими руками

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

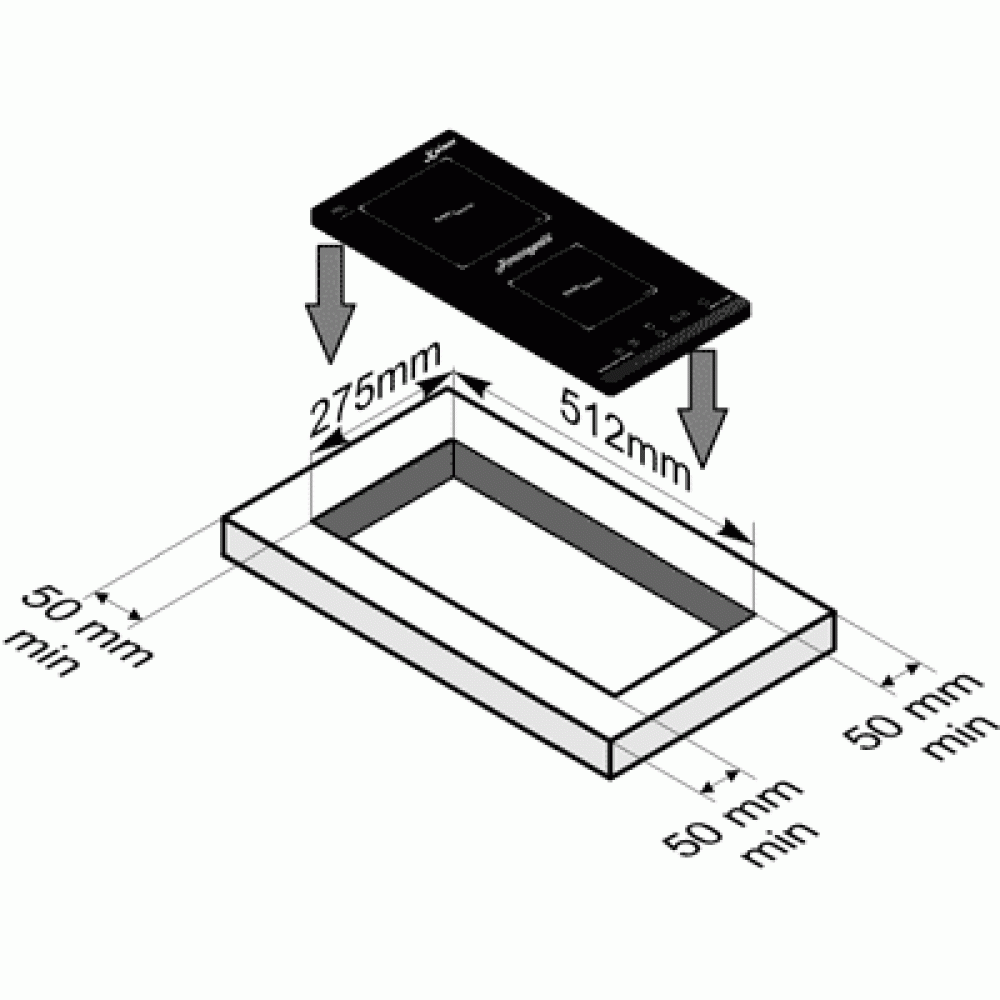

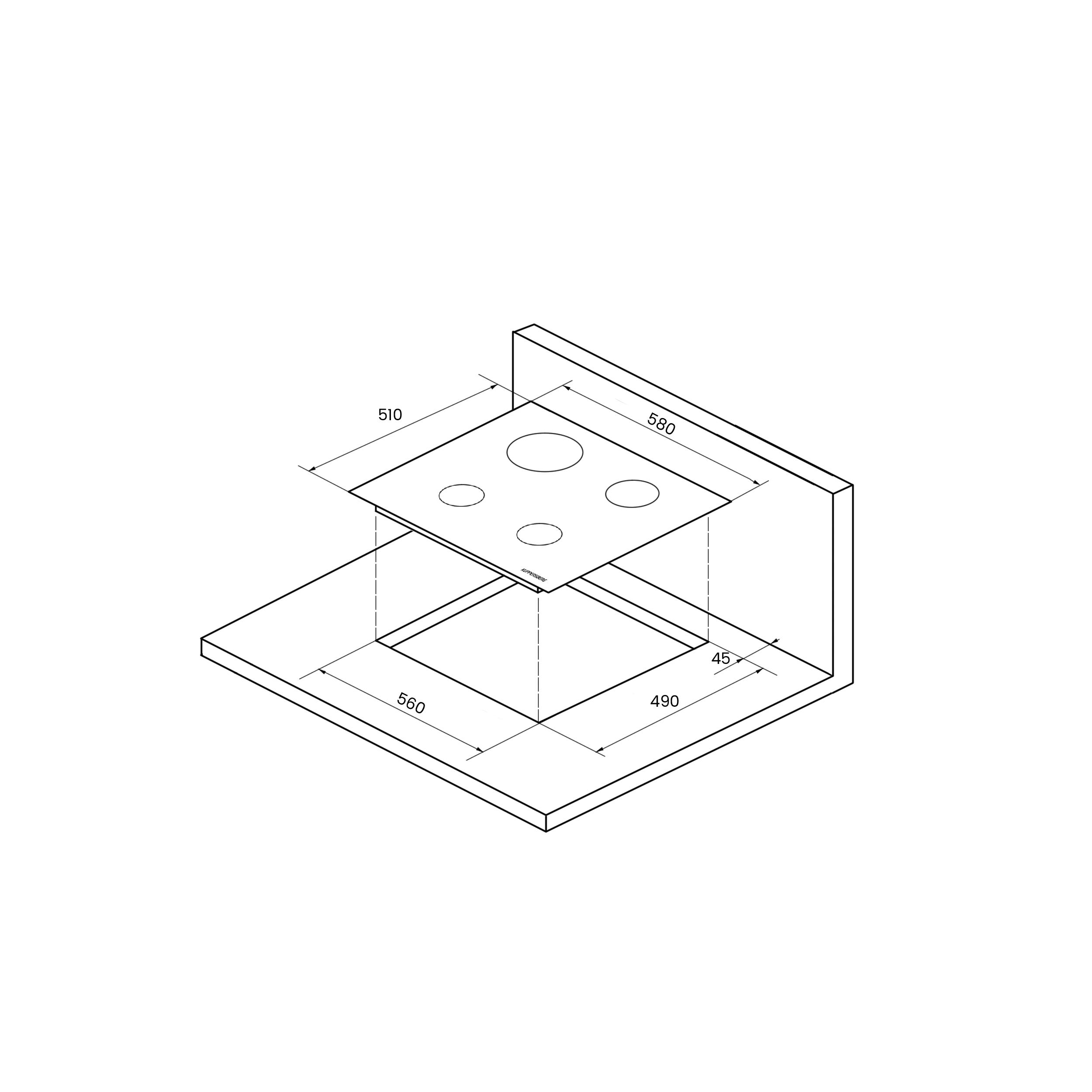

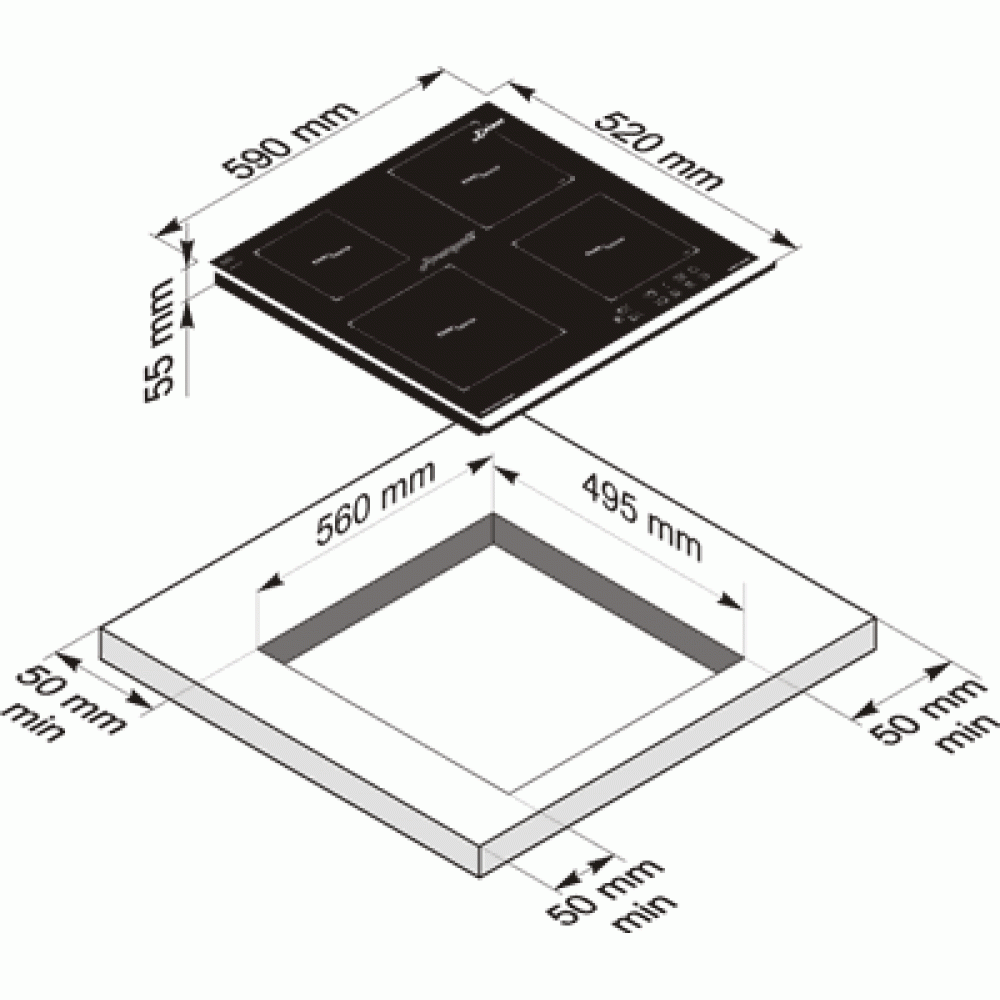

  1. Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом.
    Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
  2. Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
  3. Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
  4. Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором.
    В противном случае, края отверстия следует подрезать.
  5. Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
  6. Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения. Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная. Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
  7. Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект. Установка зажимов производится снизу, после чего корпус оказывается зафиксированным. Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение к электросети

Чтобы подключить встраиваемую варочную поверхность к сети достаточно проверить наличие напряжения и подключить вилку в розетку. При подготовке к монтажу необходимо убедиться, что сечение проводов соответствует подключаемой электрической мощности, которую имеет встроенная панель. В противном случае нужно провести отдельную линию от вводного щитка до плиты. Тогда установка розетки может не потребоваться. Более подробно о подключении варочной панели мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Встраиваемая варочная панель может быть подключена к отдельной линии при условии, что на распределительном щитке предусмотрен отдельный автоматический выключатель для плиты,с подходящим номиналом. Если к дому походит электропитание 380 вольт, то есть 4 провода, при подключении электроплиты следует равномерно распределить нагрузку по фазам.

О подключении электрической варочной панели вы можете узнать из видео:

Вот по такой технологии выполняется установка встраиваемой варочной панели и подключение к электрической сети своими руками. Надеемся, наша пошаговая инструкция и предоставленные видео примеры помогли вам осуществить монтаж без привлечения мастера!

Будет полезно прочитать:

как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности.

Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам.

Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

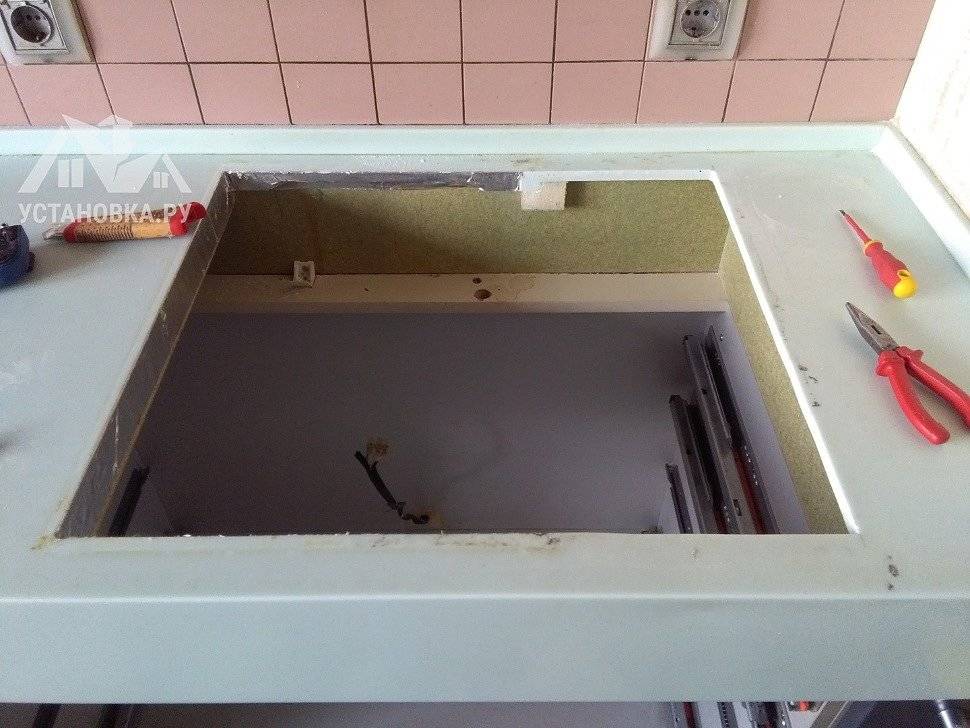

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

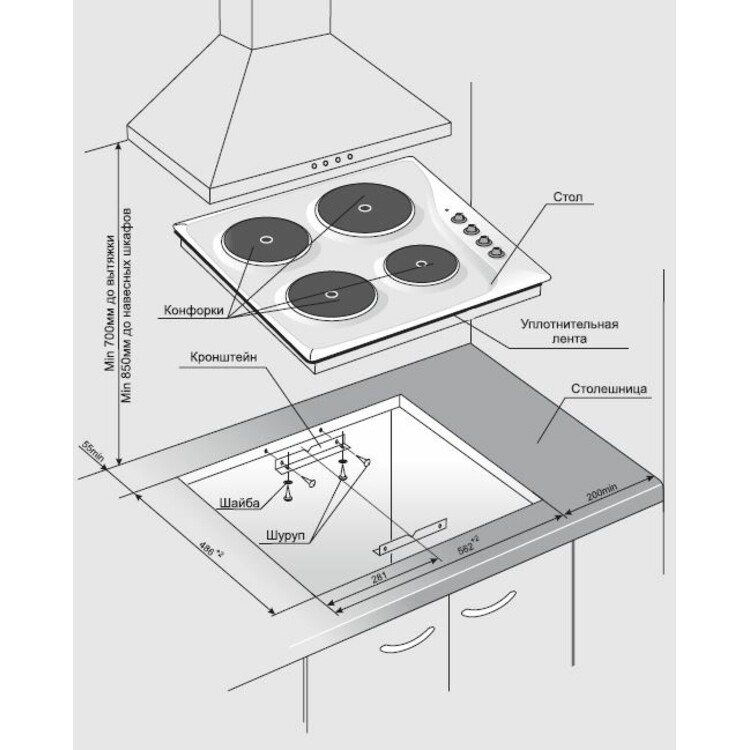

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности. Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности. Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Установка варочной панели — цена в Москве, стоимость монтажа варочной панели в столешницу на YouDo

Установка варочной панели — что нужно знать?

Создайте задание на YouDo, обозначив, что вас интересует установка варочной панели в столешницу. Мастера, готовые выполнить работу, откликнутся в кратчайшие сроки, предложив квалифицированную помощь.

Специалисты, зарегистрированные на YouDo, врезают варочные поверхности в столешницы из различных материалов: дерева, пластика, искусственного или натурального камня. В работе исполнители применяют современное оборудование и качественные уплотнители для герметизации стыков.

Стоимость услуг исполнителей YouDo

Установка варочной панели в столешницу будет проведена мастером, зарегистрированным на YouDo, по приемлемой цене. Стоимость монтажа рассчитывается с учетом таких факторов, как:

  • особенности конструкции кухонной поверхности
  • материал столешницы (деревянная, каменная), сложность установки
  • наличие или отсутствие специальной розетки для подключения прибора

Исполнители YouDo недорого оказывают целый комплекс услуг по монтажу и подключению врезных панелей. Чтобы надежно установить варочную поверхность, мастер проложит проводку от щитка и подключит оборудование к электричеству. Если потребуется, исполнитель смонтирует розетку.

Стоимость работы станет известна на этапе проектирования и составления сметы. Исполнитель YouDo обязательно учтет ваши требования по поводу цены и предложит выгодный для обеих сторон тариф.

Почему стоит оформить заказ на YouDo?

Установка новой варочной панели (электрической или индукционной) выполняется специалистами YouDo с соблюдением всех правил техники безопасности. Перед началом работ мастер определит оптимальный способ монтажа, подберет подходящие инструменты для создания отверстия в кухонной мебели, а также уплотнитель для закрепления плиты.

Исполнитель YouDo верно рассчитает все зазоры и отступы, выполнив работу на высоком профессиональном уровне. Заказать услуги мастеров, зарегистрированных на YouDo, стоит по ряду причин. Это:

  • самостоятельный выбор частного специалиста или компании, возможность сравнить на youdo.com портфолио разных исполнителей и прочесть отзывы от предыдущих заказчиков
  • экономия денег за счет доступных цен на монтаж и подключение электрических и индукционных варочных поверхностей
  • качественный результат в кратчайшие сроки

Исполнитель YouDo в условленное время выполнит монтаж плиты без столешницы с отверстием или установит технику в мебель, где уже предусмотрен вырез. Специалист позаботится о достаточной вентиляции, чтобы оборудование не перегревалось. При необходимости мастер выполнит перенос действующей розетки или сделает новую.

Доверьте проведение работ на своей кухне исполнителю YouDo. Установка варочной панели в столешницу будет выполнена аккуратно и оперативно.

видео, как установить газовую, правильная врезка своими руками

Установить варочную панель можно самостоятельно, если предварительно ознакомиться с инструкцией

Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей. Очень важно правильно определить размеры будущего проема.

Содержание материала:

Установка варочной панели своими руками

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Рядом с каждой стороной ниши нужно высверлить по отверстию, диаметр каждого должен быть от 8 до 10 мм. Следующим шагом будет вырезание ниши и ее внутренняя обработка силиконом. Столешницу устанавливают на нижний уровень гарнитура. Внутреннюю часть панели крепят двусторонний скотч или немного пластилина. Столешницу покрывают силиконом.

Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

  1. Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
  2. Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
  3. Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
  4. В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
  5. Аккуратно произвести вырез ниши при помощи электрлобзика.
  6. Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

Внутреннюю часть среза обрабатывают силиконом. После установки панели можно дополнительно промазать ее силиконом с внешней стороны. Это делают для того, чтобы создать дополнительный гидробарьера, так как крепеж может недостаточно прижаться к столешнице.

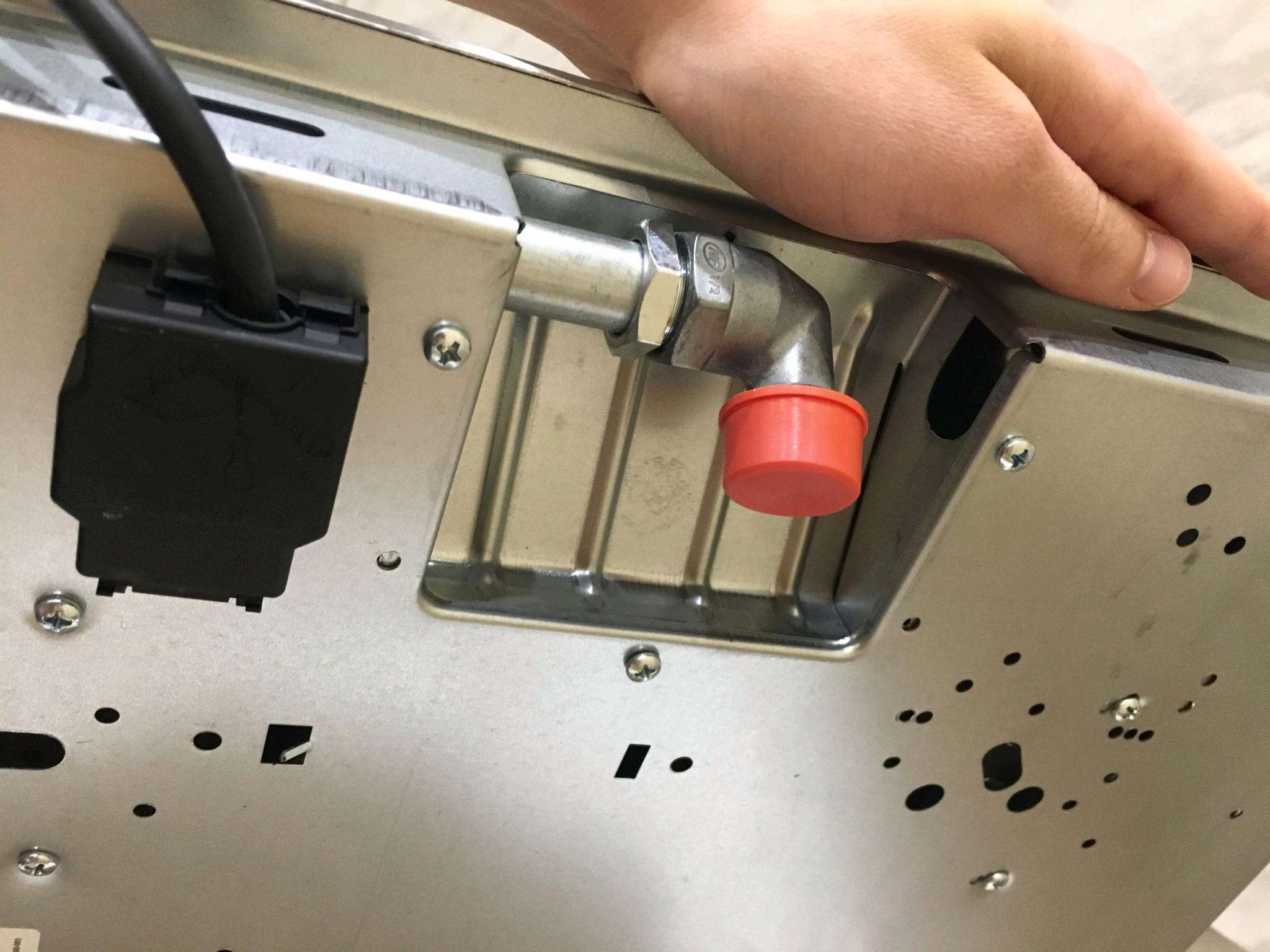

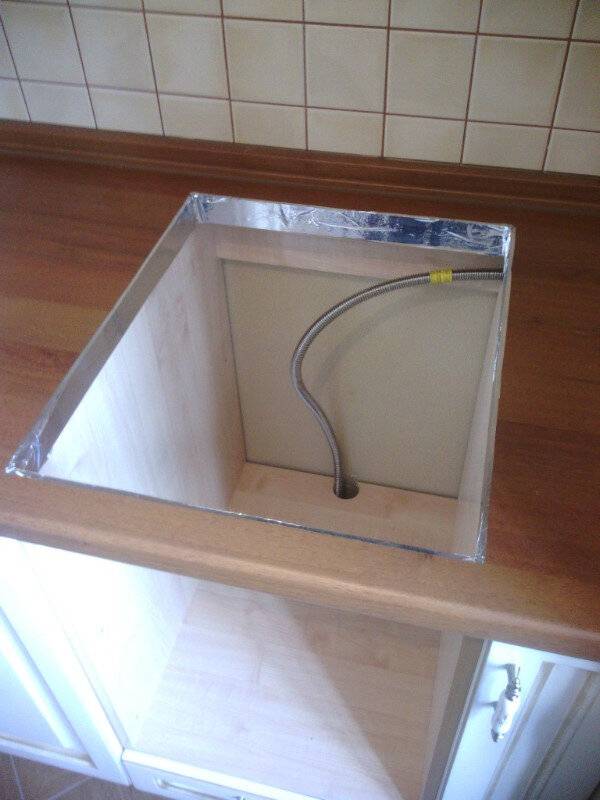

Советы по установке газовой варочной панели

Газовую варочную панель нужно выбирать очень ответственно, ведь она должна прослужить долгие годы. После того как выбор буде сделан, панель необходимо установить так, чтобы ею было удобно и безопасно пользоваться. Встроить панель можно самостоятельно, но делать этого не стоит, если нет уверенности в своих силах. В любом случае за помощью можно обратиться к специалисту.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Все работы, связанные с газом, проводить небезопасно. Лучше всего выполнять установку вместе с мастером или человеком, который досконально знает весь установочный процесс. Одним из самых важных этапов установки – выбор шланга.

Если необходимо установить газовую варочную панель, то лучше обратиться за помощью к специалистам

Советы по выбору шланга:

  • Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
  • Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
  • Шланг может быть металлическим гофрированным или резиновым.

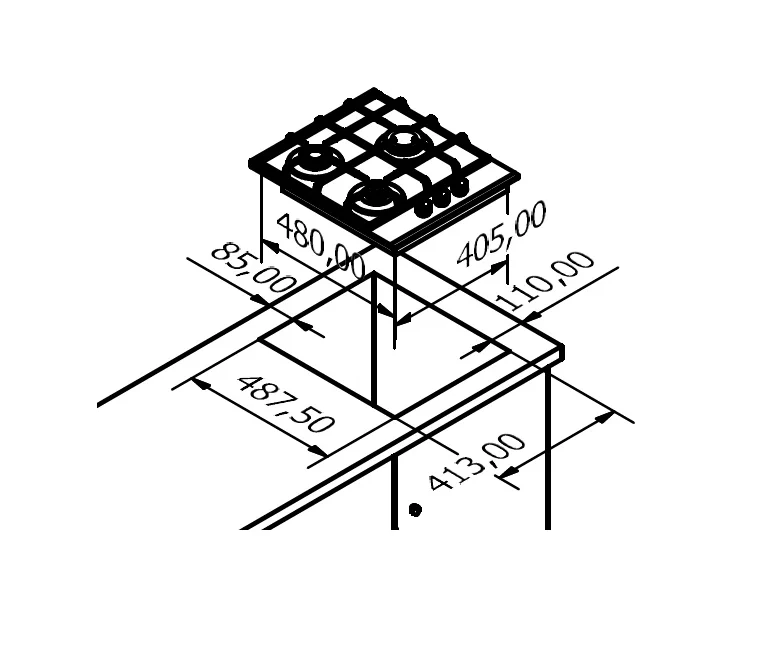

При установке панели вычислению размеров нужно уделить особое внимание. Иногда в комплекте к варочной панели можно встретить шаблон, который нужно использовать для того, чтобы правильно пропилить столешницу. Важно помнить о том, что на поверхность панели не должна попадать вода. Газовую столешницу нужно располагать на безопасном расстоянии от мебели и текстиля.

Как правильно установить варочную панель в столешницу

Встроенная электроплита – очень удобное устройство для установки на кухне. Она работает также эффективно, как и стационарная плита, но при этом не занимает так много места. Установить такую панель можно быстро и легко, не прибегая к помощи специалистов. Поверхность можно скомбинировать с духовым шкафом, что сделает готовку еще удобнее.

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Перед установкой панели, нужно правильно вырезать отверстие в столешнице. Чтобы облегчить работу по установке, производители указывают необходимые размеры в инструкции к устройству. Предварительная разметка значительно упрощает и ускоряет процесс монтажа.

Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

  • На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
  • Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
  • Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

Электрическую столешницу подсоединяют, ориентируясь на схему. Ее можно найти на обратной стороне панели. Важно правильно подсоединить провода, чтобы иметь возможность регулировать включение конфорок и их температуру.

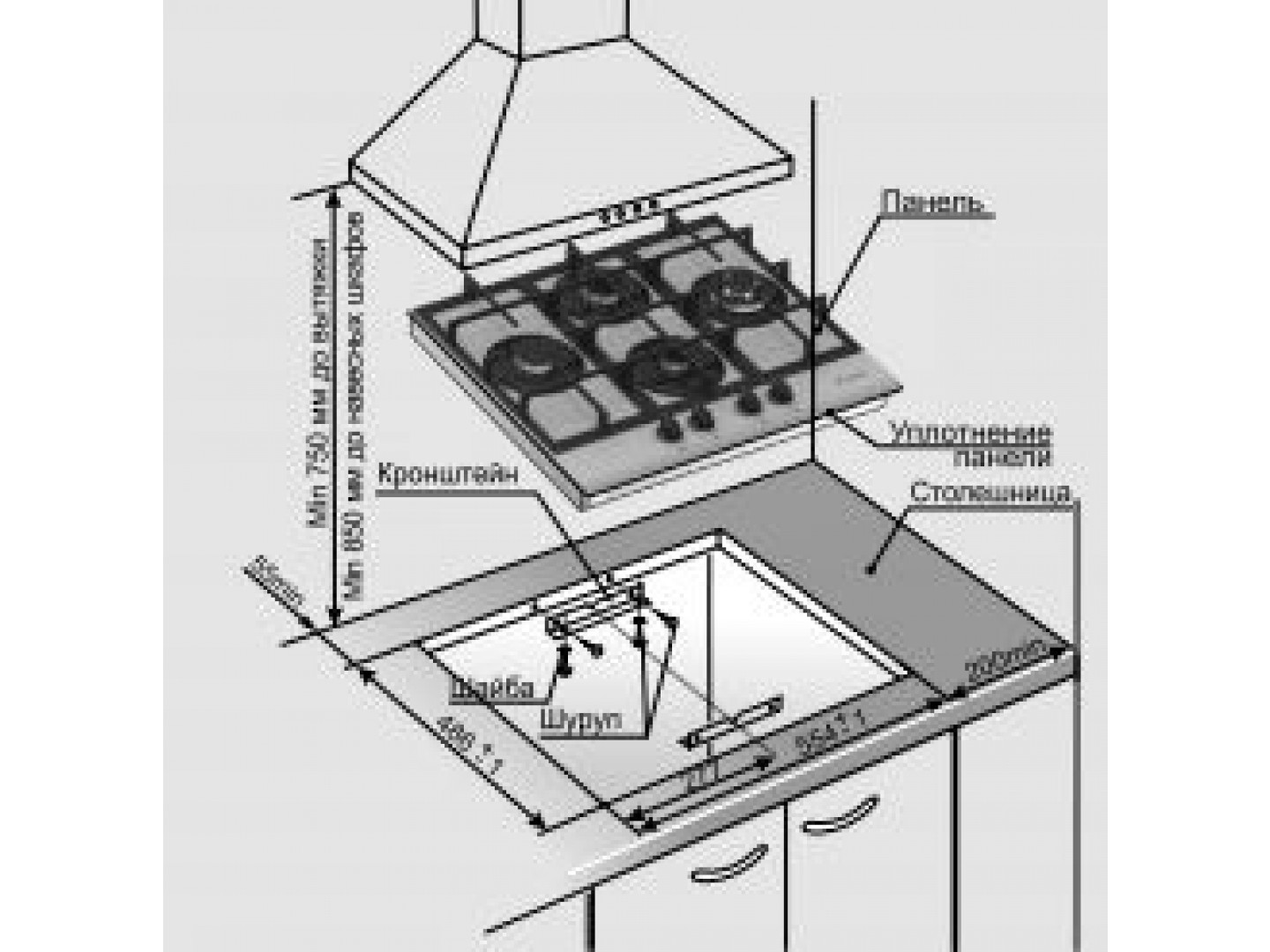

На что обратить внимание: крепление варочной панели к столешнице

Процесс установки варочной панели прост, но требует тщательно предварительной подготовки. Первым делом нудно правильно подобрать варочную панель, проверить ее паспортные данные, подготовить инструменты и определиться с установочным местом. Установка варочной газовой и электрической поверхности практически не отличается.

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

Следует заметить, что для установки электрической панели понадобится еще и установка электрической розетки. Для газовой панели необходимо позаботиться о проведении газовой коммуникации. Встраиваемую панель необходимо установить так, чтобы между ней и столешницей максимальный зазор составлял 1-2 мм.

Особое внимание при установке варочной панели нужно будет уделить ее креплению к столешнице

На что обратить внимание:

  • Правильно измерить габариты панели и перенести их на вырез в столешнице.
  • Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
  • Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
  • Утопить панель в вырезе.

Важно помнить о том, что врезная панель не должна входить в зазор с усилием. При наличии люфта расположение столешницы нужно выровнять, ориентируясь на передний край. Крепеж уплотнителя по всей поверхности столешницы позволит избежать загрязнения панели.

Уплотнитель для варочной панели

К варочной панели нужно обязательно крепить уплотнительную прокладку. Если панель через некоторое время использования снять, можно заметить, что уплотнитель будет в грязи и жиру. Прокладка время от времени требует замены.

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Ленту можно купить специальную, а можно использовать уплотнитель для стекла. Стол и вырез можно предварительно обработать при помощи прозрачного герметика. Остатки герметика нужно вытереть или аккуратно снять шпателем.

Многие предпочитают использовать уплотнительную ленту, потому что она безопасная и экологичная

Преимущества уплотнительной ленты:

  • Надежность;
  • Простота использования;
  • Экологичность.

Своим высоким качеством известны уплотнители Bosch. Просто поставить панель недостаточно. Ее нужно защитить от попадания влаги, жира и мусора. Если панель устанавливается в большой проем, и образуется зазор, то спасти ситуацию поможет лента и обработка зазоров герметиком.

Установка варочной панели в столешницу (видео)

Встроенная варочная панель – удобное устройство, которое экономить место на кухне и обеспечивает комфортное приготовление пищи. Правила установки панели просты поэтому выполнить ее монтаж можно самостоятельно. Врезать панель качественно можно только тогда, когда габариты панели измерены правильно. После выреза отверстия в столешнице, его нужно хорошо обработать герметиком чтобы защитить панель от попадания воды и грязи. Все действия должны быть поэтапными и слаженными.

видео, как установить газовую, правильная врезка своими руками. Установка варочной панели Как вырезать столешницу под варочную панель

На замену порядком приевшихся газовых и электрических плит пришли более компактные и функциональные встраиваемые в кухонную мебель варочные панели и духовые шкафы. Трудно переоценить их преимущества – это и удобство в пользовании, и включение одним движением рукоятки, и самое главное достоинство – их простая и быстрая установка варочной панели, элементарно просто выполняемая своими руками.

Как же установить варочную панель

Первым шагом в процессе установки является разметка отверстия, в которое и будет установлена варочная панель. Отверстие размечается исходя из габаритов варочной панели и её месторасположения на рабочем столе кухни. Чтобы сохранить жёсткость и целостность столешницы, не нужно располагать отверстие близко к краям, иначе ослабленные края со временем могут сломаться.

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Чтобы облегчить задачу в вопросе как установить варочную панель, до начала резанья необходимо в вырезаемой части просверлить небольшое отверстие, с которого и начнётся весь процесс вырезания. Использовать нужно только новую пилку с мелкими зубьями, выпиливание будет происходить немного дольше, но зато вы получите ровные без сколов края.

Примеряем варочную панель в свежевырезанное отверстие и, если разметка была сделана правильно, переходим непосредственно к установке.

Для начала на края отверстия нужно наклеить уплотнитель, который не даст грязи и воде попасть под панель и быстро испортить столешницу для кухни. Самоклеящийся уплотнитель продаётся в комплекте с варочной панелью. Сложного в этом процессе нет ничего.

Вот теперь, когда уплотнитель наклеен, устанавливаем панель в отверстие. Если отверстие получилось немного больше, выравниваем варочную поверхность относительно края столешницы. Осталось дело за малым.

При помощи специальных зажимов, также идущих в комплекте поставки, фиксируем варочную поверхность. Зажимы устанавливаются с нижней части столешницы, они как бы расклинивают панель между её верхней частью и низом основания столешницы.

Ну вот, новенькая и сияющая варочная поверхность установлена, для улучшения герметизации щели между столешницей и варочной поверхностью дополнительно можно использовать сантехнический антибактериальный силикон. Осталось только одно – подвести к ней газ и подключить её к электрической сети.

Этот момент также не вызывает особых затруднений. Как и газовая плита, варочная панель подключается к газопроводу при помощи гибкого шланга. Соединение выполняется с помощью накидной гайки через паранитовую уплотнительную прокладку. Гайка плотно обжимается и проверяется на утечку газа мыльной водой. Электрическая часть подключается непосредственно в розетку.

Всё, можно устанавливать газовые конфорки и подставки под кастрюли и сковородки, делать первый запуск. И, если всё работает как положено, сдавать новенькую варочную панель в эксплуатацию. Может быть, придётся немного адаптировать варочную поверхность под используемый в вашем регионе газ. Для этого в комплекте поставки идут дополнительные газовые форсунки. Вытащив конфорку в самом низу посадочного отверстия, можно увидеть маленькую латунную форсунку. Выкручиваем её при помощи плоской широкой отвёртки, и на её место вкручиваем новую, подходящую для вашего газа.

И снова фото-урок по монтажу. На этот раз мне в руки попалась газовая варочная панель от компании Hansa. Неплохая, кстати, фирма, имел многолетний опыт общения с плитой данной компании (правда электрической) — только приятные воспоминания.

Дизайн у данной панели достаточно оригинальный — мне понравилось — на матовом стекле закреплены как бы отдельно стоящие конфорки. ..

Прилагается и инструкция. Приведу изображения, касающиеся установки. первая схеме, на мой взгляд, достаточно бесполезная.

Вторая схема имеет значительно большее практическое значение. Ей и будем руководствоваться. Правда, в полной мере это сделать не получилось, ввиду особенностей проекта кухни. Но об этом по ходу.

Берем столярный угольник и переносим эти размеры на столешницу. Сдвигать панель на соседний короб из-за особенностей проекта было нельзя, поэтому я просто максимально отодвинул ее от стены (в результате, вместо рекомендованных 100 мм, у меня получилось 80 мм).

Следующий шаг — высверливание углов разметки сверлом на 8 и соединения их прямыми резами с помощью электролобзика (пилку лучше использовать с обратным зубом — резы с лицевой стороны получаются просто исключительные)

Так как панель должна заходить на стенку короба, то сам короб я вынул и сделал на его боковой стенке сантиметровый вырез. Кстати, после установки плиты в столешницу выяснилось, что делал я это зря слева она тоньше примерно на 4-5 мм и не выходит за толщину столешки. Но, руководствуясь предыдущим опытом, я сделал именно так заранее.

В инструкции про следующий шаг ничего не сказано, но я всегда силиконю торцы из ЛДСП в местах врезок техники. Этот случай не стал исключением.

Теперь беремся за саму варочную панель. Переворачиваем ее (стараясь, чтобы рассыпавшиеся при этом конфорки — их можно снять заранее))) и наклеиваем по периметру пенистую изолирующую ленту (она прилагается в комплекте)
Теперь нам требуется помощь профессионала, а именно, газовщика, чтобы тот произвел подключение. Самому это делать запрещено. Но урок надо дописывать, поэтому я плиту поставлю, а потом все разберу на место)).

Нам остается запихать плиту в вырезанную нишу, выровнять ее и прикрутить ее специальными зажимами.

Инструкция видит данный процесс следующим образом:

Правда ширина столешницы не позволила сделать как на схеме, а именно, поместить один край зажима в вырез на плите, а второй на столешку…

Но на степени фиксации это сказалось не сильно. .. В результате у вас должно получиться так:

Кстати, данная вытяжка для функционирования автоподжига требует подключения к розетке.

Если вы хотите сделать на своей кухне ремонт, то можно самостоятельно произвести замену плиты на варочную поверхность. Сегодня современное и функциональное решение для каждой кухни – это установка варочной панели в столешницу своими руками. Помимо этого, можно сделать комбинацию, которая будет состоять из духового шкафа и варочной поверхности, так вы совсем ничего не теряете. В этой статье мы подробно расскажем, как самостоятельно установить варочную поверхность в столешницу, не прибегая к помощи специалистов.

Если вам когда-то доводилось заниматься на своей даче либо в квартире ремонтом, либо вы занимались строительством, то правильно установить варочную поверхность в столешницу окажется простым делом для вас. Достаточно чётко измерить её толщину и размеры при монтаже. Что ж, приступим.

Для того чтобы правильно произвести установку варочной панели самостоятельно, необходимо знать как вырезать в столешнице отверстие. Все нужные размеры отмечаются в инструкции на схеме, не придумывайте ничего нового. Так, вы ускорите процесс и заметно сократите вероятные огрехи при измерении. Замеры, возможно произвести самостоятельно, для этого нужно положить варочную плиту низом к верху, затем узнать длину и ширину поверхности по сторонам внутри.

Заметьте, что в инструкциях пишут минимально разрешённые отступы от края столешницы. Можно делать размеры отступов немного больше, так как узкие края спустя некоторое время могут поломаться. Необходимо сделать на поверхности стола разметку в соответствии с размерами и толщиной варочной панели. Здесь вы будете её встраивать. Чтобы линии оставались видными и были заметнее на поверхности тёмного цвета, можно приклеить полосы скотча из бумаги, а на них перенести каждую линию.

Затем надо просверлить отверстие, с которого начинается вырез. Вырезы делаются электрическим лобзиком. Чтобы края выреза были ровными и не крошились по краям, желательно пользоваться ручным фрезером, а закругление углов делать радиусной фрезой, при этом надо шлифовать каждый срез. Полученные опилки, вы можете собрать пылесосом.

Когда завершите работу над отверстием, возьмите варочную плиту и убедитесь, что вы вырезали его правильно. Если аккуратно вырезать отверстие, то поверхность с лёгкостью пройдёт в полученный вырез.

Герметизируем и уплотняем

Перед установкой необходимо произведите обработку срезов столешницы герметиком из силикона либо нитролаком. Так, вы защитите поверхность столешницы от воды, грязевых пятен, набухания и продлите срок её эксплуатации. Также для установки можно использовать уплотнитель, поскольку он клеится сам и выполняет ту же роль.

Самоклеящийся уплотнитель располагают сверху, края поверхности должны лечь на него. Также для уплотнения вы можете использовать ленту из алюминия, которая, кстати, защищает от температурных колебаний. Если уплотнитель будет высокого качества, то отверстие в столешнице будет служить вам дольше, она не будет нуждаться в ремонте либо замене.

Также монтаж отличается в зависимости от типа панели – бывают газовыми и электрическими, плюс отдельными характеристиками крепления. Детали крепления вы можете закрепить шурупами.

Сегодняшние электрические панели весьма функциональны, при правильном монтаже поверхности они редко выходят из строя, следовательно, продолжительный период они не нуждаются в ремонтных работах. Когда ремонт всё же понадобился, то панель быстро отсоединяется и самостоятельно относится мастеру или же ремонт можно выполнить самостоятельно, благодаря чему вы экономите свои средства на вызов специалиста.

Перед тем как установить варочную панель, положите её на столешницу, переверните и подсоедините провода по схеме. Схему вы можете найти на обратной стороне панели, это делается для вашего удобства. Необходимо учитывать не только её размеры, но толщину. Когда вы устанавливаете и подключает самостоятельно, то проявите внимание. Если неправильно подсоединить провода, то вы не отрегулируете потом конфорки и их величину нагрева.

В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка. Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу.

При монтаже газовой варочной панели своими руками требуется посмотреть тип крепления. Не забывайте про толщину и размеры варочной панели. Затем её надо установить, выровняв по краю столешницы, а потом закрепить. Как правило, в комплекте идут скобы для крепления, они расположены снизу. Электрический провод включается в розетку.

Для подключения газовой варочной панели своими руками требуется тщательно изучить правила безопасности. Газ перекрывают, после чего подсоединяется варочная панель гибким шлангом к газовой трубе. В гайку в обязательном порядке помещают паронитовую прокладку. После чего включаете газ и конфорки, проверяете соединения шланга, чтобы не было утечек. Для этого нужно намылить все места соединения, если пена не имеет пузырьков, утечек нет, установка произведена правильно. Помимо этого, для проверки применяют газовые анализаторы.

Если делать все правильно, то проблем при установке варочной панели возникнуть не должно. Главное, чтобы вы не спешили и выполняли работу качественно, учитывая все нюансы монтажа.

Неотъемлемым атрибутом кухни является газовая плита, за которой в идеальном варианте стоит муж и готовит завтрак своей жене. Все большую популярность набирают не классические газовые или электрические плиты, а варочные поверхности. Их удобство заключается в компактности и возможности отдельной установки духового шкафа. Но их монтаж на столешницу заставит попотеть неопытного мастера. Можно ли самостоятельно закрепить такой модуль и что для этого понадобится? Об этом речь пойдет в статье.

Разновидности варочных поверхностей


Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

  • электричество;

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

  • классическая;
  • индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Инструмент для установки


Весь процесс установки не занимает много времени и требует наличия инструмента, который, возможно, уже есть в арсенале домашнего мастера. Среди основного инструмента можно выделить:

  • шуруповерт или дрель;
  • электрический лобзик;
  • рулетка;
  • маркер или карандаш;
  • силиконовый герметик.

Дополнительно может понадобиться уровень или длинная металлическая линейка, чтобы было легче навести прямые линии.

Подготовительный этап


Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание! Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Пошаговая инструкция


Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж. На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см. Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать. Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже.

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез. При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации.

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется. При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей. Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее. Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть.

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение к сети


По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление. Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Резюме


Как видно установка поверхности может производиться самостоятельно без значительных навыков. Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок. Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.

Установка варочной панели в столешницу: 6 этапов

Установить варочную панель можно самостоятельно, если предварительно ознакомиться с инструкцией Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей. Очень важно правильно определить размеры будущего проема.

Установка варочной панели своими руками

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Подробнее об особенностях электрических варочных панелей, вы можете прочитать в статье «Варочная панель 3 видов».

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Рядом с каждой стороной ниши нужно высверлить по отверстию, диаметр каждого должен быть от 8 до 10 мм. Следующим шагом будет вырезание ниши и ее внутренняя обработка силиконом. Столешницу устанавливают на нижний уровень гарнитура. Внутреннюю часть панели крепят двусторонний скотч или немного пластилина. Столешницу покрывают силиконом.


Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

  1. Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
  2. Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
  3. Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
  4. В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
  5. Аккуратно произвести вырез ниши при помощи электрлобзика.
  6. Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

Внутреннюю часть среза обрабатывают силиконом. После установки панели можно дополнительно промазать ее силиконом с внешней стороны. Это делают для того, чтобы создать дополнительный гидробарьера, так как крепеж может недостаточно прижаться к столешнице.

Газовую варочную панель нужно выбирать очень ответственно, ведь она должна прослужить долгие годы. После того как выбор буде сделан, панель необходимо установить так, чтобы ею было удобно и безопасно пользоваться. Встроить панель можно самостоятельно, но делать этого не стоит, если нет уверенности в своих силах. В любом случае за помощью можно обратиться к специалисту.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Все работы, связанные с газом, проводить небезопасно. Лучше всего выполнять установку вместе с мастером или человеком, который досконально знает весь установочный процесс. Одним из самых важных этапов установки – выбор шланга.


Если необходимо установить газовую варочную панель, то лучше обратиться за помощью к специалистам

Советы по выбору шланга:

  • Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
  • Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
  • Шланг может быть металлическим гофрированным или резиновым.

При установке панели вычислению размеров нужно уделить особое внимание. Иногда в комплекте к варочной панели можно встретить шаблон, который нужно использовать для того, чтобы правильно пропилить столешницу. Важно помнить о том, что на поверхность панели не должна попадать вода. Газовую столешницу нужно располагать на безопасном расстоянии от мебели и текстиля.

Как правильно установить варочную панель в столешницу

Встроенная электроплита – очень удобное устройство для установки на кухне. Она работает также эффективно, как и стационарная плита, но при этом не занимает так много места. Установить такую панель можно быстро и легко, не прибегая к помощи специалистов. Поверхность можно скомбинировать с духовым шкафом, что сделает готовку еще удобнее.

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Перед установкой панели, нужно правильно вырезать отверстие в столешнице. Чтобы облегчить работу по установке, производители указывают необходимые размеры в инструкции к устройству. Предварительная разметка значительно упрощает и ускоряет процесс монтажа.


Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

  • На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
  • Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
  • Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

Электрическую столешницу подсоединяют, ориентируясь на схему. Ее можно найти на обратной стороне панели. Важно правильно подсоединить провода, чтобы иметь возможность регулировать включение конфорок и их температуру.

На что обратить внимание: крепление варочной панели к столешнице

Процесс установки варочной панели прост, но требует тщательно предварительной подготовки. Первым делом нудно правильно подобрать варочную панель, проверить ее паспортные данные, подготовить инструменты и определиться с установочным местом. Установка варочной газовой и электрической поверхности практически не отличается.

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

Следует заметить, что для установки электрической панели понадобится еще и установка электрической розетки. Для газовой панели необходимо позаботиться о проведении газовой коммуникации. Встраиваемую панель необходимо установить так, чтобы между ней и столешницей максимальный зазор составлял 1-2 мм.


Особое внимание при установке варочной панели нужно будет уделить ее креплению к столешнице

На что обратить внимание:

  • Правильно измерить габариты панели и перенести их на вырез в столешнице.
  • Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
  • Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
  • Утопить панель в вырезе.

Важно помнить о том, что врезная панель не должна входить в зазор с усилием. При наличии люфта расположение столешницы нужно выровнять, ориентируясь на передний край. Крепеж уплотнителя по всей поверхности столешницы позволит избежать загрязнения панели.

Уплотнитель для варочной панели

К варочной панели нужно обязательно крепить уплотнительную прокладку. Если панель через некоторое время использования снять, можно заметить, что уплотнитель будет в грязи и жиру. Прокладка время от времени требует замены.

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Ленту можно купить специальную, а можно использовать уплотнитель для стекла. Стол и вырез можно предварительно обработать при помощи прозрачного герметика. Остатки герметика нужно вытереть или аккуратно снять шпателем.


Многие предпочитают использовать уплотнительную ленту, потому что она безопасная и экологичная

Преимущества уплотнительной ленты:

  • Надежность;
  • Простота использования;
  • Экологичность.

Своим высоким качеством известны уплотнители Bosch. Просто поставить панель недостаточно. Ее нужно защитить от попадания влаги, жира и мусора. Если панель устанавливается в большой проем, и образуется зазор, то спасти ситуацию поможет лента и обработка зазоров герметиком.

Установка варочной панели в столешницу (видео)

Встроенная варочная панель – удобное устройство, которое экономить место на кухне и обеспечивает комфортное приготовление пищи. Правила установки панели просты поэтому выполнить ее монтаж можно самостоятельно. Врезать панель качественно можно только тогда, когда габариты панели измерены правильно. После выреза отверстия в столешнице, его нужно хорошо обработать герметиком чтобы защитить панель от попадания воды и грязи. Все действия должны быть поэтапными и слаженными.

Похожие материалы


Рекомендуем также

Установки варочной панели

Установки варочной панели

Магазин будет работать некорректно в случае, если куки отключены.

Возможно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Услуги по установке варочных панелей

Наши опытные установщики могут установить вашу электрическую или газовую плиту, чтобы избавить вас от хлопот.

Чтобы получить дополнительную информацию о наших услугах по установке варочных панелей или получить точное предложение и записаться на прием, свяжитесь с членом нашей дружной команды сегодня — мы всегда готовы помочь.


Узнайте все, что вам нужно знать о наших услугах по установке электрических плит.

Мы быстро установим электрическую плиту. Вот все, о чем мы позаботимся.
