Как правильно стелить поликарбонат на навес

Tweet

Вначале скажем несколько слов о поликарбонате. Он представляет собой прозрачный полимерный пластик. Производиться он с полимерных гранул методом экструзии. У него хорошие эксплуатационные характеристики, они сделали популярным его применение в строительстве. Это большое разнообразие цветов, малый вес, легкий монтаж, длительный срок эксплуатации. Поликарбонат выпускается двух видов: монолитный и сотовый.

Монолитный поликарбонат, это прозрачный листовой пластик без внутренних пустот. Внешне он похож на обыкновенное стекло. Имеет хорошие ударопрочные свойства. Сотовый поликарбонат представляет собой две панели соединенные перемычками. Сегодня многие владельцы участков, стараются стелить поликарбонат самостоятельно. Поликарбонат преимущественно используется на границе внешнего и внутреннего дизайна помещения.

Кроме этого, имея высокую светопропускную способность, поликарбонат стал незаменимым материалом при строительстве летних кафе, остановок транспорта, беседок, теплиц, террас, балконов, и этот перечень можно продолжать. Как правильно стелить поликарбонат на навес, можно узнать, разобравшись некоторых вопросах.

Правила укладки поликарбоната

Работать с поликарбонатом довольно просто.  Он легко крепится с другими материалами различными способами. Это может быть специальный клей, специальные заклепки, метод плавления. Рассмотрим несколько правил, которые помогут узнать, как стелить поликарбонат на навес.

1. На этапе проектирования правильно рассчитать необходимую толщину панелей. Правильно подобранная толщина панелей в дальнейшем сэкономит на каркасе.
2. Правильно выбрать светопроницаемость.  В южных регионах можно подбирать поликарбонат с низкими показателями светопроницаемости, тогда как в северных районах использование такой панели  приведет к недостаче дневного цвета.
3. Беречь поликарбонатные листы от прямых механических воздействий. Снимайте защитную пленку после полного завершения монтажа.
4. Никогда нельзя сильно зажимать крепления поликарбоната.
5. Перед началом работ по укладке, необходимо выдержать материал в сухой теплой комнате на протяжении нескольких суток.
6. На поверхность поликарбоната нельзя укладывать паронепроницаемые материалы. Конденсат, который при этом образуется, может повредить креплению.
7. При обустройстве крыш, помните минимально допустимый уклон, не должен быть меньше 5 градусов.

Устанавливаем навес с поликарбонатом самостоятельно

Когда у нас есть план строительства, выбрана форма и подобран материал, можно приступать к процессу укладки. Для этого необходимо подготовит инструмент.

• строительный уровень, рулетка;
• дрель и сверла по металлу;
• при изготовлении металлического каркаса, необходим сварочный аппарат и профессиональный сварщик;
• болгарка, для вырезания из профиля изделий необходимых размеров.

Первым делом, необходимо очистить участок для навеса от всех посторонних предметов, и сделать разметку. Определить места, куда установят столбы для навеса.

Для этого под каждый несущий столб делаем яму для заливки бетона. Разместив столбы в ямах, заливаем бетон. После застывания бетона, обычно через пару суток, начинаем монтировать каркас для навеса. Все металлические части необходимо обработать антикоррозийным раствором, грунтовать, и покрасить. После высыхания начнется самый важный процесс, крепление поликарбоната.

Часто для соединения поликарбоната с другими материалами, как пластик, дерево, и метал применяют специальные клеи. Так, для соединения поликарбоната с металлом, вам больше подойдет эпоксидный клей. Силиконовые клея применяют в случае воздействия широкого диапазона температур от -45 до +125 градусов.

Есть много разных клеев, которыми можно клеить поликарбонатные материалы, но при этом старайтесь не применять клеев, в состав которых входят растворители. Такой клей может привести к повреждению поликарбоната.

Еще немного о монтаже

Поликарбонат является одним из наиболее удобных материалов, который применяют для строительства теплиц, навесов, козырьков и других пристроек к дому. Данный материал обладает рядом положительных качеств:

• долгий срок эксплуатации;
• устойчивость к повреждениям;
• термоустойчивость;
• гибкость;
• способность пропускать свет;
• способность сохранять тепло;
• относительно легкий материал;
• очень прост в эксплуатации;
• имеет эстетический внешний вид.

Чтобы конструкция, выполненная из данного полимера, служила вам долгие годы, необходимо знать об нюансах работы с данным материалом.

Поликарбонат бывает двух видов:

1. Монолитный. Данный вид представляет собой прочное органическое стекло, которое не бьется. В основном его используют для теплиц и оранжерей.
2. Сотовый. Представляет собой листы, с находящимися внутри них полостями, которые повышают теплоизоляционные свойства. Он способен блокировать тело солнца, при этом имеет высокую прозрачность. Данный вид используют при изготовлении навесов, козырьков, арок.

Правила работы с поликарбонатом:

1. Выполняя раскрой листов поликарбоната, рекомендуется использовать строительный нож, если толщина пластины не больше 8 миллиметров. Если же полимер толще, то следует воспользоваться циркуляционной пилой с мелкими зубьями.
2. Если конструкция будет предназначаться для скатывания снега, то листы следует укладывать вдоль ската, а арочные конструкции сгибать по направлению ребер.
3. Вырезать листы необходимо на твердой поверхности. Это обеспечит ровные, без зазубрин края.
4. Для высверливания отверстий используют электродрель со специальными сверлами по металлу. Отверстия необходимо располагать между ребрами жесткости. Это обеспечит хороший отвод конденсата.
5. Листы поликарбоната необходимо располагать так, чтоб соты находились в вертикальном положении. Если их разместить горизонтально, то в них будет скапливаться влага, что станет причиной их цветения. Даже если сверху соты закрыть термостойкой лентой, отверстия для креплений все равно будут пропускать воду, которая будет копиться в горизонтальных сотах. В листах, уложенных вертикально, вода будет просто скатываться вниз, тем самым вытекая наружу.
6. При толщине листа 10 миллиметров расстояние между крепежными элементами должно быть не более 50 сантиметров, при большей толщине пластины расстояние можно увеличить до 80 сантиметров.
7. Обрешетка крыши из поликарбоната также должна отвечать ряду условий. Чем более пологая крыша, тем меньше должен быть шаг обрешетки. Поскольку на ней могут скапливаться не только дождевые осадки, но и снег, что нередко может стать причиной продавливания листа поликарбоната. Оптимальный угол наклона крыши составляет пятьдесят градусов. Если есть возможность, то лучше использовать крышу в форме арки. Она обладает способностью выдерживать сильные нагрузки. При изготовлении арки из полимера толщиной 16 мм можно и вовсе не использовать обрешетку, но при этом стропилы должны располагаться на расстоянии 2м 30см друг от друга.

Но также следует учесть, что поликарбонатное покрытие обладает рядом существенных недостатков:

1. Погодные осадки в виде града способны пробить крышу из поликарбоната, поэтому лучше выбирать листы, которые покрыты защитной пленкой. У них более высокая стоимость, но это с легкостью компенсируется отсутствием затрат на замену отдельных листов.
2. Поликарбонат – это пластик, его недостаток заключается в высоком значении коэффициента температурного расширения.
3. Поверхность легко царапается, поэтому защитную пленку с листов нужно удалять только по окончании всех монтажных работ.

Поликарбонат стал хорошей заменой для дерева, металла и стекла. У него хороший запас прочности, защита от ультрафиолетового излучения. Он обладает хорошими пластическими свойствами. Может применяться в теплозащите. А большое разнообразие цветов, делает его незаменимым материалом для дизайнеров.

Если вы давно хотите сделать односкатный навес, но не хватает опыта, то изучите нашу статью о том, как правильно сделать односкатную конструкцию из поликарбоната самостоятельно.

Из поликарбоната можно сделать не только теплицу, но и качественный балкон, об особенностях такого полимерного балкона читайте в нашей подробной статье.

Читайте также и другой интересный материал:

♦  Рубрика: Навесы.

Как правильно стелить поликарбонат на навес: пошаговая инструкция, рекомендации

Содержание:

1. Виды и особенности поликарбоната
2. Основные правила работы с поликарбонатом
3. Правила крепления поликарбонатных листов
4. Правила крепления при помощи Н-образного профиля
5. Изготовление навеса из поликарбоната, пристроенного к дому
6. Преимущества поликарбонатного навеса
7. Видео о соединении поликарбоната

Листовой поликарбонат – один из самых удобных материалов, применяемых для строительства теплиц, навесов, козырьков и иных различных пристроек к дому. Своей популярностью он обязан целому набору выгодных свойств: долговечности, прочности, термоустойчивости, а также способности пропускать свет и удерживать тепло.

Чтобы конструкции из поликарбоната были по-настоящему долговечными, важно знать, как правильно нарезать и просверлить листы, а также как закрепить поликарбонат на навесе. Это не слишком сложная работа, однако нужно знать несколько технических тонкостей.

Виды и особенности поликарбоната

Поликарбонат выпускается в двух разновидностях:

• Монолитный. Это фактически органическое стекло, обладающее повышенной прочностью. Оно может использоваться для теплиц и оранжерей, но это не единственный вариант применения.

Этот материал, в отличие от обычного стекла, не бьётся, его очень трудно повредить. Он может иметь любой цвет, поэтому обладает выгодными декоративными качествами.

• Сотовый. Это специальные листы с внутренними полостями, значительно повышающими теплоизоляционные свойства.

Это позволяет использовать его при производстве арок, навесов и козырьков, так как он эффективно блокирует солнечное тепло при достаточно большой светопрозрачности. Такой навес не будет слишком затенять участок, при этом он станет надёжным укрытием от дождя и от солнца.

Зная, как правильно покрыть поликарбонатом навес, можно создать на участке приятную зону отдыха, возвести укрытие для растений или обустроить место для гостевой парковки автомобилей. Этот материал с каждым годом становится всё более востребованным в загородном строительстве.

Основные правила работы с поликарбонатом

Этот полимерный материал достаточно прост в использовании, если знать и соблюдать главные правила работы с ним. Нужно соблюдать технику безопасности при раскрое и знать, как правильно стелить поликарбонат на навес. В работе нужно соблюдать следующие основные правила:

1. Для раскроя поликарбонатных листов можно использовать строительный нож или циркуляционную пилу с мелкими зубьями. Первый вариант используется для листов, толщина которых не превышает 8 мм. Именно такой поликарбонат используется для навесов и арок.
2. Чаще всего используются арочные или скатные конструкции, позволяющие избегать большого скопления снега. При установке скатных конструкций ребра поликарбонатного листа идут вдоль скатов, а арочные конструкции изгибаются по направлению рёбер.

Каждый тип материалов имеет свой предел искривления, который нужно учитывать при проектировке. При слишком сильном давлении поликарбонатный лист просто сломается и будет непригоден для использования.

3. Нарезка поликарбонатных пластин должна проводиться только на твёрдой прочной поверхности. Их нельзя держать в руках, так как при нарезке пилой они будут сильно вибрировать, что может стать причиной травм или неправильного среза с неровными краями.
4. Перед нарезкой пластин желательно подготовить подробный чертёж. Края навеса должны выступать на 15-20 см за пределы каркаса, чтобы обеспечить максимальную защиту площадки.
5. Для сверления отверстий в листах используется электродрель со специальными свёрлами по металлу. Дырки должны располагаться между рёбрами жёсткости, чтобы обеспечить нормальный отвод конденсата.

Соблюдение основных правил и требований позволяет упростить работу с поликарбонатом и получить оптимальный результат. Это не слишком капризный материал, и научиться с ним правильно обращаться можно очень быстро. Красивые и ровные листы можно использовать как украшение для пристроек, они станут гармоничной частью оформления интерьера участка.

Правила крепления поликарбонатных листов

Как накрыть навес поликарбонатом? Каркас для крепления поликарбоната может быть изготовлен из металла или из дерева. Теплицы, большие навесы и козырьки к дому чаще всего имеют металлическую основу, стальные трубы требуют обязательной антикоррозийной обработки.

Деревянный каркас из бруса или фанеры можно использовать для небольших сооружений, которые не будут подвергаться значительной нагрузке. Элементы металлического каркаса соединяются сваркой, для деревянного используются саморезы.

Как правильно прикрутить поликарбонат на навес? Крепление листов может проводиться двумя основными способами:

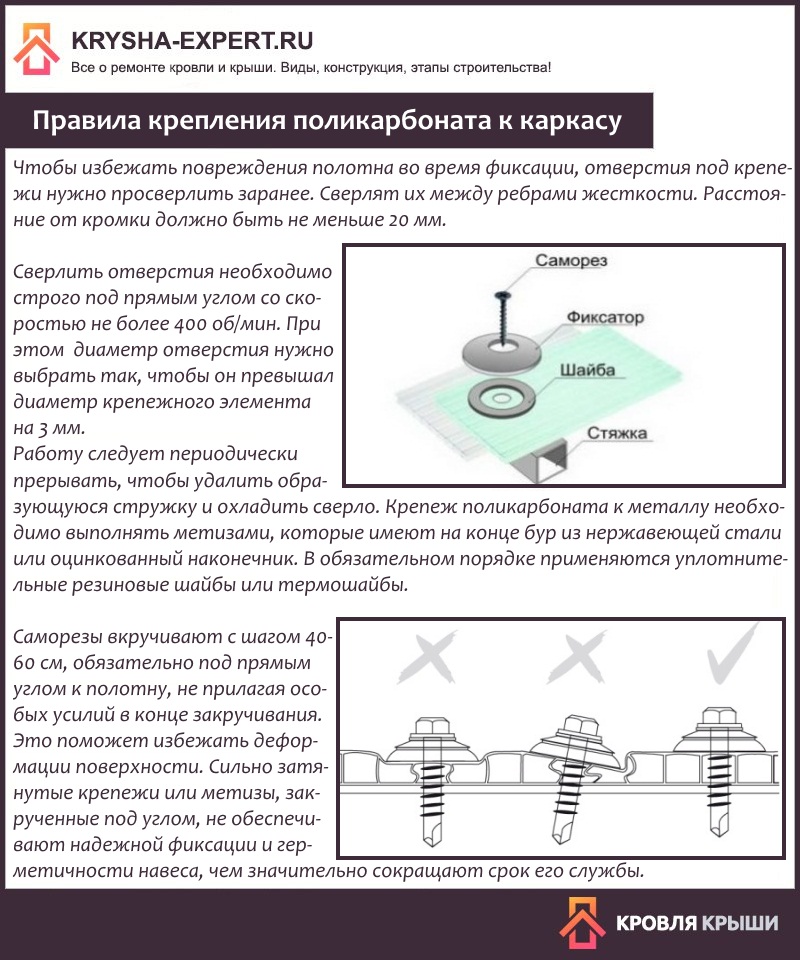

• С помощью саморезов и термошайб. Такое крепление называется точечным: оно позволяет не только прочно соединить листы с каркасом, но и обеспечить максимальную тепло- и гидроизоляцию. Это специальная пластиковая шайба, имеющая ножку, она сопровождается специальной уплотнительной крышкой, закрывающей саморез.

Ножка должна быть на 2 мм длиннее, чем толщина листа, а диаметр отверстия должен на 2 мм превышать диаметр термошайбы. При нагревании под действием солнечных лучей материал расширится, обеспечивая прочную фиксацию в отверстии.

• С помощью специального Н-образного профиля. Это приспособление даёт возможность обеспечить правильный стык двух листов между собой, а также прикрепить их к каркасу.

Базовая часть крепления прикручивается саморезами к несущему каркасу, после чего в профиль заводятся края листа приблизительно на 15-17 мм. Разъёмный профиль для поликарбоната может быть пластиковым или алюминиевым, оба варианта не подвержены коррозии и способны прослужить очень долго.

На края листов в обязательном порядке устанавливается специальный торцовый профиль: он призван не только защитить лист от попадания внутрь влажности, пыли, насекомых и различного мусора, но и придать конструкции эстетичный завершённый вид.

Правила крепления при помощи Н-образного профиля

Данный тип крепления используется для больших конструкций, например, с его помощью можно возвести навес для парковки автомобиля. Н-образный профиль обеспечивает максимально герметичное соединение листов: он закрывает и герметизирует щели между листами, а благодаря скатной или арочной конструкции дождевая влага и снег будут уходить по боковым сторонам навеса, что защитит его от избыточной нагрузки.

Н-образный профиль выпускается в нескольких разновидностях:

• Разъёмный и неразъёмный. Первый вариант намного удобнее для крепления профиля к каркасу: нижняя часть устанавливается на металлическое или деревянное основание и прикручивается с расстоянием между саморезами около 300 мм.

После этого укладываются поликарбонатные листы и закрываются верхней частью профиля. Простой монтаж позволит справиться с ним даже непрофессионалу.

• Стыковочный профиль необходим при скреплении нескольких листов в единое целое. Важно помнить, что листы в профиль не должны помещаться более чем на 20 мм, кроме того, зазор должен составлять не меньше 3,5 мм. Поликарбонат под воздействием тепла быстро расширяется, и если не оставить зазора, материал быстро даст трещины, и прочность конструкции начнёт снижаться.

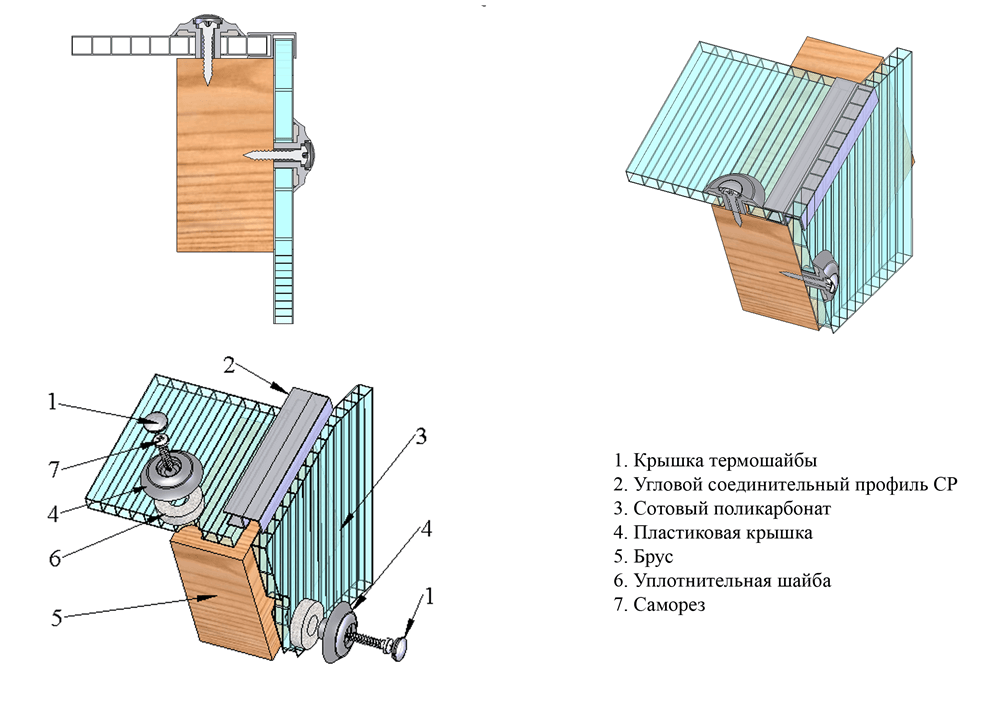

• Существуют также пристенные и угловые профили, дающие возможность соединять навес с домом. Они позволяют герметично закрыть место стыка и предотвратить попадание воды на стену.

Крепление при помощи профилей считается «сухим» способом, который может использоваться в любое время года. Поликарбонат не теряет своих свойств при низких температурах, и работы по установке навесов можно проводить весной и осенью.

Однако есть и «мокрый» способ установки: элементы навесов и других конструкций могут присоединяться с использованием специальной полимерной замазки, после чего нужно обработать герметиком все стыки. Такой метод даёт возможность сэкономить на покупке профилей и при этом получить достаточно прочную конструкцию.

Изготовление навеса из поликарбоната, пристроенного к дому

Навес из поликарбоната – выгодное решение для любого здания: он может стать аналогом мини-веранды, удобной для размещения растений, скамеек, шезлонгов, такая пристройка требует минимума работ по обустройству фундамента, и её можно возвести с минимальными затратами. Перед началом строительства потребуется правильно рассчитать размеры и продумать размещение каркаса. Если дом построен из дерева, самым уместным решением станет лёгкий навес на основе деревянного каркаса.

Как правильно накрыть навес поликарбонатом, показать сможет следующая пошаговая инструкция:

1. Первый шаг – расчёт и проектировка. Опорные столбы располагают на расстоянии 1,5 метра друг от друга, для прочного навеса можно выбрать поликарбонатные листы толщиной 6-10 мм.

Каркас состоит из гнутых и поперечных балок: гнутые элементы арочного каркаса можно изготовить из фанеры, а для поперечных элементов используется прочный брус. Нужно помнить о том, что все элементы каркаса должны быть предварительно обработаны антисептиками для защиты от гниения и вредителей.

2. Строительство основания. Для него нужно подготовить ямы глубиной 60 см, которые заливаются бетоном. После высыхания раствора к нему прикрепляются металлические кронштейны-уголки, и столбы устанавливаются при помощи болтового соединения.
3. Поперечные балки пристроенного навеса могут устанавливаться на специальные металлические кронштейны, а можно разместить на стене поперечный брус, на который будет опираться каркас, прикреплённый уголками.
4. Когда основание готово, к нему можно прикреплять поликарбонат. Для деревянного каркаса проще всего использовать саморезы с термошайбами: крепёжные элементы обычно приобретаются отдельно, и нужно правильно рассчитать необходимое количество крепежей. На стыках можно установить Н-образный профиль, а если такой возможности нет, места стыков соединяются с помощью алюминиевой ленты, предотвращающей попадание влаги.

Самостоятельно рассчитать нагрузку на каркас проблематично, поэтому можно либо найти готовые чертежи, либо заказать расчёт профессионалам. Ошибки в инженерной части стоят очень дорого, поэтому лучше позаботиться о профессиональной проектировке. Тогда навес будет долговечным и безопасным, и его можно будет использовать как для детской игровой мини-площадки, так и для парковки автомобиля.

Преимущества поликарбонатного навеса

Поликарбонатный навес – не слишком дорогое решение: сами листы стоят относительно дёшево, деревянный или металлический каркас можно также приобрести с минимальными затратами или изготовить все элементы самостоятельно из материалов, оставшихся после ремонта дома или дачи. Крепёжные элементы можно также приобрести без проблем, и в результате вы сможете снабдить свой дом удобной и практичной пристройкой.

Площадку под навесом можно оформить по-разному. Самое простое решение – снять верхний слой грунта и злить пространство бетоном. После высыхания получится прочная и ровная площадка, которую можно использовать для парковки машины.

Другое распространённое решение – тротуарная плитка: на площадке можно выложить замысловатый рисунок, а арочный или скатный навес будет надёжно защищать плиточный ковер от осадков. Чтобы он был как можно более долговечным, по краям площадки потребуется укладывать бордюрный садовый камень.

Несмотря на все сложности, навес из поликарбоната остаётся самым распространённым решением для дачи или загородного дома. Построить его своими руками по силам практически каждому домовладельцу.

[youtube=httpss://www.youtube.com/watch?v=SL9WE0on6t8]

Часто задаваемые вопросы — Маркизы из поликарбоната — Маркизы Advaning

Ниже приведены часто задаваемые вопросы и процедуры устранения неполадок, связанные с продуктами Advaning. По любым вопросам или очевидным проблемам, которые не могут быть решены, пожалуйста, не стесняйтесь обращаться в службу поддержки клиентов Advaning по электронной почте с вашим конкретным вопросом; [email protected]

Общие вопросы

• Q1. : Кто продвигается?
• Advaning — американская компания со штаб-квартирой в солнечной южной Калифорнии. Мы занимаемся качественным проектированием и производством широкого спектра навесов и навесов как для жилых, так и для коммерческих помещений.
• Q.2 : Что такое навес из поликарбоната?
• Маркиза из поликарбоната — это стационарная маркиза с кронштейнами, которая постоянно крепится к вашему дому, бизнесу или другой конструкции. Он обеспечивает защиту от дождя, снега и града. Эти продукты также могут обеспечить защиту от солнца и ультрафиолетовых лучей.
  Как правило, навес из поликарбоната имеет меньший проектируемый размер и может быть доступен в различной ширине и, в зависимости от стиля, может быть соединен, чтобы при необходимости клиенты могли настраивать охват по ширине.

  Дополнительные вопросы
  1. Что такое поликарбонат? Ответ: Поликарбонаты (ПК) представляют собой группу термопластичных полимеров, содержащих в своей химической структуре карбонатные группы. Доказано, что поликарбонаты при использовании в инженерных материалах прочнее и более устойчивы к разрушению, чем большинство других пластиков. Поликарбонаты могут различаться по толщине, плотности (полые или сплошные), прозрачности и текстуре в зависимости от индивидуального производственного процесса.
  2. Чем поликарбонат лучше? Мы используем сплошной поликарбонатный лист, в отличие от многих наших конкурентов, которые используют полые листы.

  Сплошной лист тонкий и гибкий, тогда как полые поликарнонатные листы жесткие, они искажают свет и накапливают грязь, влагу и плесень в своих полостях.

• Q.3: Что отличает навесы Advanings из поликарбоната от конкурентов?
• Оба маркизы серии Advanings из поликарбоната; PN и PA имеют сплошной лист толщиной 1/8 дюйма из первичного поликарбоната. Этот лист в сочетании с качественными компонентами, включенными в серии PN или PA, обеспечивает превосходный продукт, который превосходит аналогичные продукты конкурентов на рынке сегодня.

  • Прочность поликарбоната:
  По сравнению с другими навесами из поликарбоната одним из основных отличий является прочность и качество поликарбоната. Поскольку большинство конкурентов предлагают недорогой полый поликарбонат, как правило, изготовленный из материалов более низкого качества, содержащих примеси, неустойчивые к ударным нагрузкам и большим нагрузкам. Твердые листы Advaning практически не ломаются и выдерживают нагрузку от 200 до 550 фунтов (в зависимости от размера и серии).


  Щелкните здесь, чтобы просмотреть отчет об испытании грузоподъемности серии PA
  Щелкните здесь, чтобы просмотреть отчет об испытании грузоподъемности серии PN

  • Структура из поликарбоната:
  Полые листы подвержены скоплению пыли, влаги и плесени в полостях. Из-за конструкции полостей их трудно чистить, и при загрязнении потребуется специальное оборудование или замена. Листы поликарбоната Advaning прочные, кристально чистые и требуют минимального обслуживания.

  • Поликарбонат Количество швов:
  Чтобы сэкономить деньги на доставке, конкуренты предлагают соединяемые поликарбонатные листы, для которых требуется пластиковый соединительный элемент, соединяющий два или более меньших листа вместе. Помимо того, что это неприглядно, этот пластиковый соединительный элемент обычно изготавливается из дешевого пластика, не устойчивого к ультрафиолетовому излучению, который имеет тенденцию легко ломаться или трескаться при воздействии элементов. Навесы Advaning из поликарбоната представляют собой сплошные бесшовные листы поликарбоната без препятствий.

  • Кронштейны
  Конкуренты предлагают пластмассовые кронштейны, которые, как и предлагаемые ими соединительные элементы, обычно никогда не имеют рейтинга УФ-излучения и недолговечны под воздействием солнечных лучей. Компания Advaning предлагает два вида брекетов, изготовленных из материалов, проверенных на прочность в неблагоприятных условиях; серия PA включает штампованные цельнолитые алюминиевые кронштейны с порошковым покрытием и отделкой серебристым металликом. Серия PN включает нейлоновую пресс-форму для литья под давлением с усиленным стекловолокном кронштейном черного или белого цвета. Уникальная конструкция позволяет пользователям соединять несколько блоков рядом друг с другом для получения нестандартной ширины.

  • Сборочные компоненты:
  Большинство конкурентов предлагают резиновые уплотнения и монтажное оборудование более низкого качества. Компания Advaning предлагает резиновые уплотнения из EPDM, высококачественные алюминиевые крышки передних и задних стержней, а также монтажное оборудование из нержавеющей стали SS304.
  Компания Advaning с гордостью предоставляет годовую гарантию, а также пожизненную поддержку клиентов в нашем сервисном центре в округе Ориндж, штат Калифорния.

• Q.4: Где я могу приобрести продукцию Advaning?
Маркизы Advaning
• можно приобрести в Интернете в большинстве крупных интернет-магазинов, а также на сайтах www.advaning.com и www.advaningshop.com. или из нашего растущего списка региональных дистрибьюторов/установщиков. Чтобы получить список региональных дистрибьюторов/установщиков, отправьте электронное письмо по адресу [email protected] вместе со своим почтовым индексом или полным адресом.

  Дополнительные вопросы:

  1. Сколько времени потребуется, чтобы маркиза из поликарбоната прибыла ко мне после размещения заказа?
  Ответ: Advaning не контролирует грузоотправителей, скорость доставки или уровень обслуживания наших дистрибьюторов, установщиков или дилеров на рынке. Мы рекомендуем вам (покупателю) связаться с вашей торговой точкой для получения подробной информации о доставке или заказе. Когда заказ размещается через сайт нашего магазина: www.advaningshop.com или www.advanig.com, вы можете ожидать получения информации об отслеживании, как правило, в течение 48 часов, а завершение доставки — в течение 7–14 рабочих дней после получения заказа.

  2. Какие транспортные средства использует компания Advaning для перевозки маркиз из поликарбоната?
  Ответ: Advaning не контролирует грузоотправителей, скорость доставки или уровень обслуживания наших дистрибьюторов, установщиков или дилеров на рынке. Мы рекомендуем вам (покупателю) связаться с вашей торговой точкой для получения подробной информации о доставке или заказе. Когда заказ размещается через сайт нашего магазина: www.advaningshop.com или www.advaning.com, вы можете ожидать, что ваш заказ на навес из поликарбоната будет отправлен выбранным транспортным перевозчиком, FedEx или UPS — в зависимости от размера и количества заказанных единиц. Грузовым перевозчикам требуется подтверждение подписи о доставке и прямое общение с покупателями для координации и планирования доставки нашего продукта.

Вопросы по продукту

• PQ.1 : В чем разница между сериями маркиз Advaning из поликарбоната?
• Advaning предлагает два похожих, но разных варианта навесов из поликарбоната.

  СЕРИЯ PA
  • Прочная панель из поликарбоната с защитой от УФ-излучения, * доступна в прозрачном, сером или матовом цвете
  • Лист дверной маркизы изготовлен из 100 % первичного сырья
  • Алюминиевые кронштейны: 1061 класс
  • Цвет кронштейна: Серебряный металлик Отделка (порошковая краска)
  • Алюминиевые стержни: 6061-T3, сорт
  • Резиновое уплотнение: лучший в отрасли EPDM, сорт
  • Фурнитура: нержавеющая сталь 304, сорт
  • Доступные размеры: 47″x 35″, 59″x35″, 79″x35″, 94″x35 ″ — ​​* Варианты цвета и отделки поликарбоната доступны только в некоторых размерах. Щелкните здесь для просмотра размеров серии PA

  СЕРИЯ PN
  • Прочная прозрачная панель из поликарбоната с защитой от ультрафиолета
  • Лист дверной маркизы изготовлен из 100% первичного сырья
  • Кронштейны из нейлона, армированного стекловолокном
  • Цвет кронштейна: белый или черный
  • Алюминиевые стержни: 6061-T3, класс
  • Резиновое уплотнение: лучший в отрасли EPDM, класс
  • Фурнитура: нержавеющая сталь 304, класс
  • Доступные размеры: 47″x 31,5″, 55″x31,5 — Возможность подключения для пользовательской ширины. Щелкните здесь для просмотра размеров серии PN

  Они отличаются внешним видом и характеристиками; Маркизы серий PA и PN включают в себя высококачественные материалы, монтажное оборудование и прочный поликарбонатный лист. Различия
  включают конструкцию кронштейна, материал кронштейна, варианты отделки/цвета кронштейна, варианты размеров Поликарбонатные варианты (прозрачный, серый или матовый) только для серии PA и варианты подключения для нестандартной ширины покрытия только для серии PN.

• PQ.2 : Каковы предельные значения ветровой нагрузки для дверных навесов Advaning из поликарбоната?
• Из-за таких переменных, как размер навеса, тип установки, погодные условия и общий уход/техническое обслуживание, Advaning не имеет рейтинга ветра, который можно было бы применить для любой ситуации. Наши навесы из поликарбоната изготавливаются в соответствии с самыми высокими стандартами, а из высококачественных материалов они прослужат долгие годы при правильной установке и уходе.
  Компания Advaning рекомендует всем потенциальным клиентам ознакомиться с руководством пользователя для серии PN или PA, а также с результатами независимого стресс-теста от Intertek и ATS.
  Щелкните здесь, чтобы просмотреть отчет об испытании грузоподъемности серии PA
  Щелкните здесь, чтобы просмотреть отчет о испытании грузоподъемности серии PN

• PQ.3. : Какова грузоподъемность поликарбонатных маркиз Advaning?
Маркизы Advaning из поликарбоната
• отличаются превосходной прочностью при ударах и больших нагрузках. Наши прочные, практически небьющиеся листы из поликарбоната прошли испытания на прочность от 200 до 550 фунтов (в зависимости от размера и серии). Компания Advaning рекомендует любому потенциальному покупателю ознакомиться с руководством пользователя для серий PN или PA, а также с результатами независимого стресс-теста, проведенного Intertek и ATS, здесь:
  Щелкните здесь, чтобы просмотреть отчет об испытании грузоподъемности серии PA
  Щелкните здесь, чтобы просмотреть отчет о испытании грузоподъемности серии PN

• PQ. 4 : Как ухаживать за поликарбонатной маркизой Advaning?
• Маркизы Advaning серии PA или PN требуют минимального ухода при правильной установке. Владельцы могут проводить периодические проверки, чтобы убедиться, что все винты должным образом затянуты, а силиконовые уплотнения находятся в хорошем состоянии. Снова затяните все винты и при необходимости повторно нанесите силикон, чтобы предотвратить утечку воды.
  Снеговые нагрузки — Компания Advaning рекомендует очищать поликарбонатный лист от излишков снега.
  Очистка. Защитите внешний вид и красоту вашего поликарбонатного навеса от чрезмерной грязи и пыли, выполняя ежегодную очистку и полоскание. Используя мягкое моющее средство, очистите и промойте кронштейны маркизы и шланг холодной водой. Тщательно промойте всю навеску чистой водой и осторожно промокните лист поликарбоната шваброй или замшевой тканью, чтобы высушить. НИКОГДА не используйте ацетон, абразивные чистящие средства или другие агрессивные моющие средства для очистки поликарбоната маркизы.
• PQ.5 : Как навесы из поликарбоната противостоят атмосферной коррозии?
• Соленый воздух чрезвычайно агрессивен для всех материалов, включая «цветные» металлы, такие как алюминий и нержавеющая сталь. Маркизы Advaning изготавливаются с использованием лучших в отрасли материалов/компонентов и прошли испытания на превосходную производительность, прочность и долговечность. Тем не менее, при установке маркизы Advaning в местах, где присутствует насыщенный солью воздух, требуется определенная осторожность и дополнительное техническое обслуживание. Чтобы продлить срок службы вашего навеса, установленного вблизи соленой воды, владельцы должны проявлять такую ​​же осторожность, как и любое морское оборудование, чтобы предотвратить ускоренную соляную коррозию. Компания Advaning рекомендует владельцу следовать приведенным ниже рекомендациям по техническому обслуживанию: (раз в два года) Поддерживайте тент в чистоте от чрезмерных отложений соли, промывая кронштейны и алюминиевые детали морским очистителем, таким как универсальное судовое чистящее средство Simple Green Marine. Тщательно промойте всю навеску чистой водой и осторожно промокните лист поликарбоната шваброй или замшевой тканью, чтобы высушить.
• PQ.6 : Могу ли я настроить размер листа поликарбоната?
• Компания Advaning настоятельно не рекомендует резать поликарбонат, так как это может привести к повреждению листа, а неправильная резка может ослабить целостность листа, что представляет опасность при накоплении снеговой нагрузки. Также обратите внимание, что обрезка/индивидуализация любой части продукта аннулирует 1-летнюю гарантию. Уникальная конструкция кронштейна серии PN
  Advaning позволяет пользователям подключать несколько устройств для достижения индивидуального покрытия длины.

Вопросы по установке и эксплуатации

• IOQ.1: Каковы требования к монтажу маркизы из поликарбоната?
• Компания Advaning Advaning рекомендует минимальный зазор в 10 дюймов от стены, а также зазор в 2 дюйма от карниза или выступа для оптимальной установки маркиз из поликарбоната серии PA или PN. Маркиза из поликарбоната ВСЕГДА должна устанавливаться на прочные опоры конструкции, кирпич или перемычку.

  Вам потребуется следующее:
  1. Поиск шипов
  2. Карандаш/маркер
  3. Гаечный ключ
  4. Уровень
  5. Ножницы
  6. Молоток
  7. Небольшой деревянный брусок
  8. Силиконовый герметик для использования вне помещений
  9. Лестницы
  10. Дрель и сверла

  9 0002 *( Установка дерева: сверло 15/64 дюйма / массивная кладка: сверло 3/8 дюйма). Для типичной установки потребуется 2+ человека. Специальное оборудование для сайдинга, шлакоблоков или монолитного бетона/кирпича можно найти в местном специализированном магазине оборудования. Advaning всегда рекомендует проконсультироваться с профессиональным установщиком, подрядчиком или мастером на все руки, чтобы наилучшим образом определить любые дополнительные требования в зависимости от вашего конкретного места установки.

  Для получения более подробной информации ознакомьтесь с руководствами по поликарбонатным маркизам Advaning:
  Руководство пользователя/руководство пользователя для серии PA
  Руководство по предварительной установке для серии PA

  Руководство пользователя/руководство для серии PN
  Руководство по предварительной установке для серии PN Для установки каменной кладки потребуется дюбель (деталь № ZDA-WEB-R2) – ПРОДАЕТСЯ ОТДЕЛЬНО со сверлом 3/8 дюйма.

• IOQ.2: Есть ли у навеса из поликарбоната водосточный желоб?
• Маркизы Advaning серий PA и PN не имеют желоба, чтобы избежать ненужного засорения и очистки. Изогнутая конструкция естественным образом отводит воду к передней части алюминиевой кромки маркизы, сохраняя ваши двери и окна максимально сухими. В зависимости от количества и силы дождя, снега или града клиенты могут рассчитывать на боковое скольжение с серией PA или PN.

Вопросы по гарантийному обслуживанию

• WSQ.1 : Что такое гарантия?
• Чтобы просмотреть и загрузить копию поликарбонатной маркизы Advanings с ограниченной гарантией на 1 год, нажмите на Руководство пользователя конкретной серии — вы найдете полную информацию о гарантии на последних страницах.
  • Руководство пользователя серии PA
  • Руководство пользователя серии PN
• WSQ.2 : Как получить гарантию?
Гарантия и поддержка Advaning
• предназначены для предоставления нашим клиентам оптимизированного, простого и эффективного решения. Форму гарантийной поддержки легко найти на сайте: www.advaning.com
  Нажмите здесь, чтобы получить прямую ссылку на гарантийную претензию
  Если по какой-либо причине форма недоступна по приведенной выше ссылке, отправьте электронное письмо по адресу [email protected] со следующей информацией;

  Строка темы: Претензия по гарантии
  1. Полное имя
  2. Адрес доставки
  3. Номер телефона
  4. Модель навеса №
  5. Подробная информация о проблеме Пожалуйста, также включите в качестве вложений:
  6. Фото 2: Любая видимая проблема
  7. Файл 1: Квитанция о покупке/счет-фактура.

  После отправки формы гарантийной поддержки вы должны ожидать ответа от нашей службы поддержки, как правило, в течение 72 рабочих часов.

• WSQ.3 Повлияет ли изменение поликарбонатной маркизы на гарантию?
• Изменение любой части, детали или процесса установки (кроме того, что явно используется в руководстве пользователя продукта) приведет к аннулированию гарантии. Модификации, включая, помимо прочего, аксессуары сторонних производителей, резку, индивидуальную настройку любой части маркизы, поскольку это может привести к необратимому повреждению продукта, имущества и стать причиной потенциальной травмы.

SUNGLAZE Монолитные кровельные и остекленные системы из поликарбоната

Кровельная система SUNGLAZE из монолитного поликарбоната

Кровельная система из монолитного поликарбоната SUNGLAZE

Кровельная система из монолитного поликарбоната SUNGLAZE

Панель со стоячим фальцем и система остекления, которая адаптируется к любому проекту — большому или маленькому

SUNGLAZE — это прочная кровельная система из поликарбоната, которая отличается продуманным дизайном, элегантным внешним видом, универсальностью, низкими эксплуатационными расходами и устойчивыми характеристиками для решения различных архитектурных задач. Система была установлена ​​на многих типах конструкций по всему миру, включая коммерческие, общественные и многоквартирные дома.

В системе SUNGLAZE используется технология стоячего фальца без прокладок и сквозного крепления для обеспечения водонепроницаемости установки. Он разработан для обеспечения широких пролетов с повышенной грузоподъемностью и может использоваться как в плоских, так и в изогнутых конструкциях.



SUNGLAZE — это система с заданной архитектурой, которая не продается в магазинах. Если вы архитектор , инженер , дизайнер или коммерческий строитель, пожалуйста, свяжитесь с Palram для получения информации, помощи в проектировании и способа покупки.



Если вы являетесь домовладельцем или интересуетесь жилыми проектами, ознакомьтесь с версией DIY для улучшения дома — системой кровельного покрытия SUNSCAPE® Premium.

Строительство и архитектура

Принципы поликарбонатных систем SUNGLAZE и SUNPAL

Это видео представляет собой 3D-анимацию, демонстрирующую принципы установки поликарбонатных архитектурных систем SUNPAL и SUNGLAZE.

Проекты

Отель Hampton Inn, Флорида

SUNGLAZE был использован для создания этого привлекательного изогнутого навеса над главным входом в отель.

Riverview Condo Development во Флориде

Riverview ТСЖ выбрало поликарбонатную панель со стоячим фальцем и систему остекления Palram для замены 1400 квадратных футов вышедших из строя стеклянных покрытий дорожек.

Аэропорт Ханчжоу, Китай

SUNGLAZE был выбран для этого изогнутого навеса из-за его способности формироваться в соответствии с конструкционным дизайном.

Отель Баркер, Австралия

Система SUNGLAZE была установлена ​​из-за ее универсальности, низких эксплуатационных расходов, устойчивой работы и внешнего вида.

Anvers Confectionery, Австралия

Система SUNGLAZE обеспечила безопасное решение с герметичным и небьющимся покрытием.

Аутлет-центр «Мануфактура», Украина

Стеклоподобная система SUNGLAZE интегрируется в архитектурный стиль. Крыша герметична и блокирует вредное ультрафиолетовое излучение.

SUNGLAZE™ Отзыв

ПОЗВОЛЯЙТЕ ПОСЕТИТЕЛЯМ НАСЛАЖДАТЬСЯ СОЛНЕЧНЫМ СВЕТОМ, ОСТАВЛЯЯ ИХ ПРОХЛАДНЫМИ И КОМФОРТНЫМИ

Архитекторы и застройщики во всем мире работают над созданием яркой, приятной и комфортной среды — сочетание, которого может быть трудно достичь, сохраняя при этом энергоэффективность и экологичность.

Palram предлагает четыре различных типа изделий из поликарбоната для остекления, включая сплошные плоские листы, многостенные листы, однослойные гофрированные листы и полные системы панелей. Наши инженеры по поддержке проектов могут помочь вам оценить различные варианты остекления с целью удовлетворения ваших дизайнерских ожиданий, ваших целей в области эффективности и устойчивого развития, а также ваших потребностей в бюджете и производительности.

Если вы архитектор, инженер или строитель и вам нужна помощь в оценке вашего проекта и разработке метода и процесса установки, узнайте больше о нашем Центре поддержки архитектурных проектов.

Загрузки

Имя файла

Размер

Обзор Daylighting White Paper.pdf

370 KB

Пример использования жилого дома SUNGLAZE Riverview Condos.pdf

9 0002 3 MB

Химическая стойкость изделий из поликарбоната Palram.pdf

106 КБ

F5002-A-A-59502_PalramPC_CID.pdf

103 КБ

Контроль продукции Miami Dade Approved.pdf

1 МБ

Паспорт безопасности поликарбоната Palram (PSDS).pdf

121 КБ

Palram Продукция – минимальный радиус изгиба в холодном состоянии, дюймы. pdf

88 КБ

Документ по уходу и техническому обслуживанию поликарбоната.pdf

114 КБ

Основная спецификация SUNGLAZE 3-4 мм.pdf

53 КБ

9024 9 Декларация ROHS компании Palram Americas.pdf

73 КБ

SUNGLAZE Warranty.pdf

213 КБ

Sunglaze — PLR 001 — Типовая деталь установки — над прогонами.dwg

317 КБ

Sun глазурь — PLR 001 — Типовая деталь установки — над прогонами.pdf

231 KB

Sunglaze — PLR 002 — Типовые детали установки — над стропилами.dwg

435 KB

Sunglaze — PLR 002 — Типовые детали установки — над стропилами.pdf

232 KB

Sunglaze — PLR 003 — Типичное продольное перекрытие (Шаг) Detail.dwg

322 КБ

Sunglaze — PLR 003 — Типичное продольное перекрытие (ступенька) Detail. pdf

228 KB

Sunglaze — PLR 004 — Типовая деталь конька.dwg

385 KB

Sunglaze — PLR 004 — типичная деталь конька .pdf

231 КБ

Sunglaze — PLR 005 — Типовая деталь желоба.dwg

399 KB

Sunglaze — PLR 005 — Типовая деталь желоба.pdf

194 KB 9000 3

Sunglaze — PLR 006 — Типичная деталь стенки днища. черт.

378 KB

Sunglaze — PLR 006 — типичная деталь передней стенки.

Sunglaze — PLR 007 — Типичная сторона Деталь отделки — полный лист.pdf

223 KB

Sunglaze — PLR 008 — типичная деталь боковой отделки — Trimmed Sheet.dwg

336 KB

Sunglaze — PLR 008 — типичная деталь боковой отделки — Trimmed Sheet. pdf

90 002 236 КБ

Sunglaze — PLR 009 — Типичная деталь установки над прогоном, 3D-иллюстрация.dwg

335 KB

Sunglaze — PLR 009 — Типичная деталь установки над прогоном, 3D-иллюстрация.pdf

164 KB

Sunglaze — PLR 010 — Типичная деталь установки 3D-иллюстрация над стропилами.dwg

362 КБ

Sunglaze — PLR 010 — Типовая деталь установки 3D-иллюстрация над стропилами.pdf

163 КБ

Sunglaze — PLR 011 — Типовая 3D-иллюстрация установки в сборе.dwg

409 KB

Sunglaze — PLR 011 — Типовая установка в сборе, 3D-иллюстрация.pdf 440 Цвета и отделки

Физические свойства

Технические характеристики

Размеры

Типы панелей

90 478 3,79 кг/м² (0,773 фунта/фут²)

Свойство	Ширина от центра до центра	Ширина панели	Высота	Вес площади	Вес погонного метра	Мин. Радиус изгиба в холодном состоянии*	Вес системы
SUNGLAZE™ 3/600	600 мм (23,62 дюйма)	584 мм (23,34 дюйма)	20 мм (0,781 дюйма)	2,20 кг/м ( 1,474 фунта/фут²)	4 м (160 дюймов)	6,14 кг/м (4,114 фунта/фут)
SUNGLAZE™ 4/600	600 мм (23,62 дюйма)	584 мм (23,34 дюйма)	21 мм (0,828 дюйма)	5,05 кг/м² (1,0 фунт/фут²)	2,94 кг/м (1,97 фунт/фут²)	4 м (160 дюймов)	7,40 кг/м (4,958 фунт/фут)
SUNGLAZE™ 4/800	800 мм (31,49 дюйма)	785 мм (31,41 дюйма)	21 мм (0,828 дюйма)	4,98 кг/м ² (1,016 фунт/фут²)	3,90 кг/м (2,613 фунта) /фут²)	4 м (160″)	6,73 кг/м (4,509 фунт/фут)
SUNGLAZE™ 6/800	800 мм (31,49 дюйма)	785 мм (31,41 дюйма)	21 мм (0,828 дюйма)	7,453 кг/м² (1,53 фунта/фут²)	5,96 кг/м (4,0 фунта/фут²)	4 м (160 дюймов)	9,25 кг/ м (1,89 фунта/фута)



* Алюминиевые профили Sunglaze должны формоваться отдельно до желаемого радиуса, но не менее 4 м.

Цвета и отделка

Цвета*

	Color	.0459	Мутность % ASTM D-1003	Приток солнечного тепла (SHGC) ASTM E-424-71	Коэффициент затенения ASTM E-424-71
	Прозрачный	90	<1	0,87	1,00
	Бронза	20	<1	0,45	0,52
	Бронза	35	<1	0,56	0,65
	Бронза	50	<1	0,65	0,75
	Серый	20	<1	0,44	0,51
	Серый	35	<1	0,56	0,64
	Серый	50	<1	0,65	0,75
	Белый опал	28	100	0,32	0,37
	Белый рассеиватель	80	100	0,87	1,00
	Солнечный лед	20	100	0,39	0,45
Солар Смарт
	Solar Control	20	67	0,33	0,36
	Солар Олимпик	20	50	0,41	0,47
	Солар Олимпик	35	35	0,52	0,60
	Солар Олимпик	50	20	0,63	0,73
	Smart Green	70	26	0,58	0,67
	Умный синий	50	26	0,57	0,65
	Голубоватый бриз	70	1	0,55	0,63



* Другие цвета доступны по запросу при условии соблюдения минимального количества.

Физические свойства

Свойство	Условия	Метод	Единицы	Значение
Физический
Плотность		D-792	г/см³	1,2
Механический
Модуль упругости при растяжении	1 мм/мин (0,4 дюйма/мин)	D-638	МПа (psi)	2 300 (333 550)
Модуль упругости при изгибе	1,3 мм/мин (0,05 дюйма/мин)	D-790	МПа (psi)	2 600 (377 100)
Прочность на изгиб	1 мм/мин (0,04 дюйма/мин)	D-790	МПа (psi)	93 (13 500)
Надрез Ударная вязкость по Изоду	23°C (73°F)	D-256	Дж/м	800
Ударный падающий дротик	Лист 3 мм (0,125 дюйма)	ISO-6603/1b	J	158
Удар — Падение		E-695	м/кг (фут/фунт)	336 (500)
Удар по Шарпи после воздействия ксеноновой дуги (D-6110)	3000 часов	D-2565-08	% Потеря ударной прочности	<10
Термический
Температура долговременной эксплуатации			°C (°F)	от -50 до 100 (от -58 до 248)
Температура кратковременной эксплуатации			°C (°F)	от -50 до 120 (от -58 до 248)
Температура теплового прогиба	Нагрузка: 1,82 МПа	D-648	°C (°F)	135
Температура размягчения по Вика	Загрузка: 1 кг	D-1525	°C (°F)	150
Коэффициент линейного расширения Тепловое расширение		D-696	см/см °C (дюйм/дюйм°F)	6,5 x 10-⁵ (3,6 x 10-⁵)
Теплопроводность		C-177	Вт/м°K (Btu-in. /hr-ft²-°F)	0,21 (1,46)
Удельная теплоемкость		C-351	кДж/кг°K (БТЕ/фунт°F)	1,3 (0,31)
Атмосферостойкость
Изменение цвета	60 месяцев	D-2244	∆E	<3
Светопропускание	10 лет	D-1003	%	<6
Индекс желтизны	60 месяцев	E-313	∆ Индекс желтизны	<10
Утечки / Структурные
Утечка воды	20 фунтов/фут	E-283		Нет
Равномерная нагрузка		E-330	psf	+140 / -45
Утечка воздуха	6,24 pfs (Условие испытания на утечку воздуха)	E-331	куб.фут/фут²	0,05

Технические данные

Теплоизоляция

Толщина	SUNGLAZE™ U Значение Вт•м²•К (БТЕ / (час•фут²•°F))	Значение U стекла, Вт•м²•K (БТЕ / (ч•фут²•°F))
3 мм (0,118 дюйма)	5,43 (0,956)	5,79 (1,02)
4 мм (0,177″)	5,29 (0,931)	5,76 (1,01)
6 мм (0,236 дюйма)	5,04 (0,887)	5,52 (0,97)



Воспламеняемость

Тест	Стандарт ASTM	Классификация
Воспламеняемость	EN — 13501	B, s1, d0
Самовоспламенение	D-1929	628°C
Плотность дыма	D-2843	<75%
Степень горения	D-635	CC1
Распространение пламени/дым	E-84	Класс B



Акустические свойства

Толщина	Звукоизоляция DIN 52210-75 RW (дБ)
3 мм (0,118 дюйма)	23
4 мм (0,177″)	24
6 мм (0,236″)	26



Быстрое получение кредита HSW и GBCI

Наш курс CEU, размещенный на AEC Daily, иллюстрирует влияние, которое дневное освещение с поликарбонатом может оказать на проекты, ориентированные на устойчивое развитие, включая стратегии по максимальному увеличению естественного освещения, энергосбережению и благополучию жильцов.

Узнав о важности дневного освещения, ознакомьтесь с соответствующим курсом CEU, размещенным на Hanley Wood , в котором основное внимание уделяется выбору конкретных материалов и вдохновляющим примерам, демонстрирующим возможный успех при использовании архитектурных решений из поликарбоната.

Часто задаваемые вопросы

Каково назначение защитных полиэтиленовых пленок на некоторых листах?

+ —

Защитные пленки в плоских (не гофрированных) листах Palram предназначены для защиты от грязи и царапин во время долгого пути от производства до места работы. В некоторых случаях пленка также содержит важную информацию об установке и другую информацию о продукте.

На пленке также будет указано, какая сторона защищена от УФ-излучения. Эта сторона должна быть установлена ​​лицевой стороной наружу (чрезвычайно важно).

В большинстве случаев мы рекомендуем снимать защитные пленки после установки . Если это невозможно по практическим причинам, всегда маркируйте защищенную от УФ-излучения поверхность, если таковая имеется, чтобы лист не был установлен вверх ногами.
