Сборка электрощита для частного дома 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

  • плоскогубцы;
  • плоская и фигурная отвёртки;
  • обжимные клещи;
  • монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.Счетчик
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.Электрощиток
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.Автомат
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.УЗО
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.Автоматические выключатели
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.Реле
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.Амперметр

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Электрощит 2

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Электрощит 3

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Электрощит 4

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

  1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
  2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
  3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
  4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
  5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Электрощит 5

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Электрощит 6

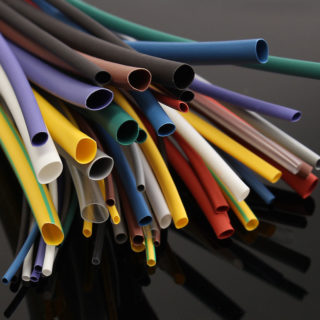

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

Хорошая реклама



Как провести 380 Вольт в частный дом и какие документы нужны, как сделать самому, Ремонт и Строительство

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону.

Преимущества трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
  3. Сети 380 Вольт наиболее стабильны, так как менее подвержены перекосам.
  4. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Так как преимущества питания потребителя от сети 380 Вольт очевидны, стоит разобраться какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

  • Мощность сети.
  • Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
  • Количество фаз (в данном случае 3).
  • Схема подключения;
  • Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

Подключение электричества на участке

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Есть три степени:

  • первая — не больше 16 кВт;
  • вторая — от 16 до 50 кВт.
  • третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

  1. Удостоверение личности.
  2. Идентификационный номер законопослушного налогоплательщика.
  3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
  4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

  • Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
  • Сведения об их максимальной мощности.
  • Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.

Преимущества двухтарифного электросчетчика

Порядок оформления многотарифного счётчика:

  1. Подготовка заявления с просьбой установки электросчетчика.
  2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
  3. Приобретение, а также программирование электросчетчика.
  4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
  5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
  6. Получение разрешения на подключение 380 Вольт.

Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.

Электромонтажные работы

Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:

Схема трехфазного электроснабжения

Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:

Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства, но поверьте — это того стоит.

Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:

Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

- 3 фазы

- Напряжение: 380В

- Выделенная мощность: 15 кВт

- Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте - на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.



Простая схема подключения электрощита частного дома 15 кВт





Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.



Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:



Простая схема щита учета электроэнергии 380В для дома (15кВт), заземление TN-C-S



Простой щит учета, система заземления TT





Простая схема щита учета для частного дома 15кВт, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:



Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт


От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.



Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S



Рекомендованнная схема щита учета 380В для частного дома 15кВт, заземление TN-C-S



Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке...



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT





Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке...

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).



Вариант электрического щита частного дома с УЗИП


Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:



Схема щита учета с УЗИП, система заземление TN-C-S



Схема щита учета с УЗИП, система заземление TN-C-S



Пошаговая инструкция по расключению доступна по ССЫЛКЕ



Щит учета электрической энергии с УЗИП, заземление ТТ



Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В



В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S



Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S



Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ



Электрический щит учета частного дома 380В, с розеткой и дифавтоматом, заземление TT

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Cборка электрощита для частного дома 380В 15кВт: распределительный, уличный

Содержание статьи:

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

  • Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
  • Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
  • Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
  • УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
  • Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
  • Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
  • Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

Схема подключения заземления

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

  • TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
  • TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

Использование кросс-модуля для трехфазного щита

Кросс-модуль

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

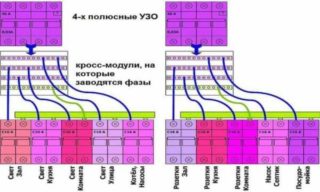

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

  1. Оконечный кабель вставляется в гнездо.
  2. Жила фиксируется при помощи прижимного винта.
  3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

Дифавтомат с электронным блоком дифференциальной защиты

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

  • защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
  • быстрый поиск проблемного участка при поломках;
  • отсутствие нулевых шин;
  • подбор числа дифавтоматов по количеству отводных линий;
  • самостоятельный выбор принципа группировки элементов в боксе;
  • легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

Схема с двумя УЗО

Схема с двумя УЗО

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

  • элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
  • с шины через 1 удаляются зубцы;
  • нейтральный провод подключается от шины;
  • зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

  • доступная стоимость расходников;
  • небольшие габариты бокса;
  • простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

  • большие затраты на трехфазные модели УЗО;
  • сложности с переподключением групповых потребителей;
  • длительный поиск причины неполадки;
  • отключение 50% потребителей от сети в момент срабатывания одного автомата;
  • проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

По одному УЗО на каждую фазу

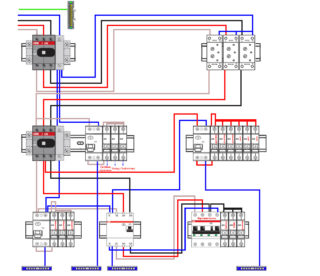

УЗО и однополюсные автоматы

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

  • логичное распределение групп потребителей;
  • выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

УЗО на вводе и однополюсный автомат

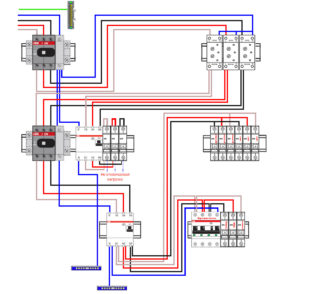

УЗО на вводе и однополюсные автоматы

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Часто происходит срабатывание УЗО в ложном режиме.

Больше трех групповых УЗО

Система защиты с индивидуальными УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

  • чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
  • указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

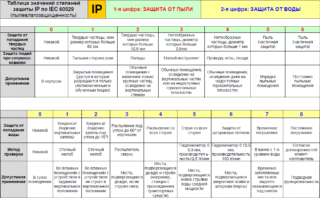

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

  • Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
  • Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
  • Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
  • Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
  • Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

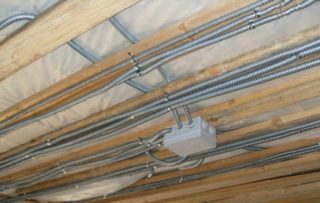

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

  • Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
  • Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
  • Все точки проводки, в том числе розеточно-осветительные, заземляются.
  • Разрешено применять трех-, четырехжильный провод.
  • Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
  • Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
  • Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
  • Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.
