Как закрепить кабель от столба к дому по воздуху без жесткой крыши

Главная » Разное » Как закрепить кабель от столба к дому по воздуху без жесткой крыши

Монтаж СИП кабеля от столба к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

• ⚡схлесты проводов при ветре
• ⚡возможный обрыв провода
• ⚡окисление в местах соединений
• ⚡проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
• ⚡большая занимаемая площадь на фасаде
• ⚡возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл. энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В.

При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

• ⚡если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
• ⚡перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).

Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Статьи по теме

Кондиционер не работает? Проблемы и решения

Когда приходит лето, вам нужно, чтобы ваш кондиционер работал без сучка и задоринки, и даже у лучших кондиционеров со временем могут возникнуть проблемы. Итак, что делать, если центральный блок переменного тока не работает должным образом? Не волнуйся. Специалисты Sears Home Services по отоплению, вентиляции и кондиционированию воздуха (HVAC) могут устранить неполадки в вашем кондиционере, чтобы он снова работал бесперебойно. Используйте этот список устранения неполадок кондиционера (AC), чтобы помочь вам определить некоторые распространенные проблемы с кондиционером и найти решения.

Кондиционер не охлаждается

Кондиционер не пропускает холодный воздух

Если ваша система кондиционирования воздуха включается, но не выдувает холодный воздух, убедитесь, что все вентиляционные отверстия открыты, а термостат установлен правильно. Если проблема не в этом, проверьте воздушный фильтр. Если он забит грязью или другим мусором, вы не получите никакого воздушного потока. Поскольку засорение может привести к замерзанию змеевиков испарителя, лед и иней еще больше засорят воздушный поток. В этом случае очистите фильтр мягкой щеткой, мягким мылом и водой.Чаще очищайте и меняйте фильтр, чтобы избежать этой проблемы в будущем. У вас также может быть проблема с вентилятором или вентиляторным двигателем. Если вентилятор вращается легко, у вас могут быть проблемы с подачей электроэнергии на двигатель или утечка в линии хладагента. В таких случаях вам, вероятно, потребуется квалифицированный специалист по HVAC, чтобы осмотреть устройство.

Кондиционер недостаточно охлаждается

Проверьте вентиляционные отверстия, чтобы убедиться, что все они открыты. Если хотя бы один из них закрыт, это может затруднить охлаждение всего вашего дома, поскольку теплый воздух из комнаты с закрытым отверстием будет смешиваться с охлажденным воздухом из других. В противном случае у вас может возникнуть другая проблема, например, утечка в линии хладагента. Если ваша система старая или была установлена ​​неправильно, возможно, она изнашивается или ее размер не подходит для вашего дома. Системы, которые слишком велики для вашего дома, будут слишком быстро включаться и выключаться, что снижает их эффективность. Система, которая слишком мала для вашего дома, будет труднее охладить ваш дом, что приведет к преждевременному выходу из строя.

Утечка воды из кондиционера

Утечка воды из кондиционера

Чтобы избежать дорогостоящего повреждения водой, выключайте кондиционер, если он протекает в доме.Линия слива конденсата может быть забита, что приведет к обратному попаданию воды в ваш дом. Домашние мастера могут попробовать использовать пылесос для влажной / сухой уборки, чтобы прочистить линию. Если это не сработает, возможно, ваш дренажный поддон заржавел или ваш конденсатный насос сломался. Ваш техник сможет заменить или отремонтировать поврежденные детали.

Утечка воды из кондиционера

В жаркие или влажные дни вы можете увидеть небольшую лужу воды под конденсатором. В жаркую влажную погоду это нормально, если она образуется только во время работы агрегата.В прохладную погоду — обычно при 60 градусах или ниже — кондиционер может замерзнуть, что приведет к утечке воды при таянии, что тоже нормально. Если он протекает при других обстоятельствах, попробуйте очистить или заменить воздушные фильтры. Если это не решит проблему, запланируйте звонок в службу поддержки. Возможно, вам понадобится больше хладагента, есть засор в дренажной трубе или сломан поддон для конденсата.

Утечка воды из кондиционера при выключении

Если в вашей системе мало хладагента или в ней грязный фильтр, система может замерзнуть во время работы.После выключения лед тает, и из него вытекает вода. Не рискуйте водой из-за утечки воды из кондиционера на пол или потолок. Если очистка фильтра не помогает, не включайте систему переменного тока, пока не обнаружите и не устраните проблему. Как и в случае внешних утечек, у вас может быть закупорка или сломанный поддон для конденсата.

Кондиционер не выключается

Кондиционер не перестанет работать

Если ваш кондиционер остается включенным дольше, чем должен, у вас может быть грязный фильтр.Очистите или замените фильтр, чтобы увидеть, поможет ли это исправить ситуацию. Если ваша система устарела или имеет неподходящий размер, это также может привести к тому, что система будет работать слишком интенсивно, будет работать слишком часто и будет трудно отключиться. Другие проблемы, которые могут привести к постоянной работе вашего кондиционера, включают:

• Заклинило реле вентилятора
• Короткое замыкание в кабеле термостата
• Вышел из строя термостат

Центральный кондиционер не включается

Если ваша центральная воздушная система не включается, это может быть так же просто, как отрегулировать термостат.Если это не сработает, вызовите технического специалиста, поскольку вашу систему HVAC, возможно, необходимо отремонтировать или заменить.

Оконный блок переменного тока не работает

Аналогичным образом, с оконным блоком, вы сначала должны проверить настройку температуры на блоке и убедиться, что электрический ток течет в систему. Опять же, если ни одно из этих усилий по устранению неполадок не обнаруживает проблему, обратитесь за профессиональной помощью для ремонта оконного блока переменного тока.

Вентилятор переменного тока не работает

Вентилятор переменного тока не работает внутри

Если ваш внутренний вентилятор переменного тока не работает, сначала проверьте, не сработал ли прерыватель.Если все в порядке, проверьте воздушный фильтр. Если он заблокирован, возможно, вы сможете исправить это самостоятельно. Если на змеевике испарителя и линиях хладагента есть лед, дайте льду растаять, а затем снова проверьте, работает ли вентилятор. Если он не работает, возможно, ваша катушка замерзла. Замерзший змеевик требует обращения в сервисный центр, потому что вашему технику может потребоваться замена контактов внутри реле вентилятора, ремня вентилятора или даже самого двигателя.

Вентилятор переменного тока не работает снаружи

Если ваш кондиционер не охлаждается должным образом, вы можете проверить внешний блок.Если наружный вентилятор не вращается, сначала проверьте автоматический выключатель или блок предохранителей. Если сброс не решает проблему, возможно, здесь есть несколько проблем.

• Пусковой конденсатор не работает: если компрессор все еще работает, возможно, не работает двигатель вентилятора или пусковой конденсатор. Вы можете попытаться устранить это, толкнув вентилятор деревянной палкой. Не делайте этого вручную, так как, если вентилятор все-таки запустится, он может порезать вам пальцы. Если он по-прежнему не начинает вращаться, вам необходимо вызвать местного специалиста.Выключите ваше устройство, пока он или она не придет. Если вы этого не сделаете, вы рискуете сжечь компрессор — серьезный ремонт.
• Двигатель наружного вентилятора застрял: вентилятор мог застрять из-за грязи или ржавчины. Если агрегату требуется более обширный ремонт, вам может потребоваться отремонтировать или заменить двигатель наружного вентилятора.

После того, как вы отремонтируете свою систему кондиционирования воздуха, сделайте обязательным ежегодное посещение местного специалиста по кондиционированию воздуха Sears для проведения технического осмотра. При регулярном обслуживании ваша система прослужит дольше, будет работать более эффективно и в долгосрочной перспективе сэкономит вам деньги на счетах за электроэнергию.Вы не ошибетесь с экспертами по кондиционированию воздуха здесь, в Sears Home Services. Мы здесь ради вашего дома.

,

Полевой путеводитель по североамериканскому полюсу

Мы живем под зонтиком сложной и увлекательной сети инфраструктуры, которая позволяет использовать все аспекты современных технологий. Но как часто мы действительно смотрим на это? Я был заинтригован опорами электроснабжения в течение многих лет, и я нашел кое-что, чем хотел бы поделиться. Имейте в виду, что это всего лишь мои наблюдения с земли в моем районе; Я уверен, что у специалистов по коммунальному обслуживанию будет более подробная информация, а региональные практики, несомненно, приведут к очень разным схемам размещения оборудования. Но вот кое-что из того, что я накопил за годы своей карьеры полярного фаната.

Управление пространством

Пространства на типовой опоре шарнира. Источник: Комиссия по коммунальному обслуживанию Флориды

Очень мало опор используется только для одного источника. Столбы, на которых размещаются различные службы, такие как электричество, телефон и кабель, называются соединительными столбами и подпадают под строгие правила безопасности, которые пространственно разделяют инженерные сети. Как правило, самые опасные предметы на опоре электросети находятся наверху.В этом есть смысл — уберите страшные вещи как можно дальше от людей. Это пространство питания , где вы найдете как первичные линии, которые распределяют высокое напряжение, так и вторичные цепи, которые были понижены распределительными трансформаторами. Если к столбу прикреплены уличные фонари или светофоры, они будут жить здесь.

Ближайшее к земле пространство зарезервировано для низковольтных сетей и называется пространством связи . Телефон обычно самый низкий на опоре, а кабельное телевидение прямо над ним. Телефонные линии обычно представляют собой толстые кабели и обычно имеют распределительные коробки на одной или обеих сторонах опоры. Кабельные линии обычно тоньше, обычно серебристого или светлого цвета, и имеют характерные D-образные петли расширения рядом с каждым полюсом. У них часто есть встроенное оборудование, такое как усилители; их легко заметить по явным радиаторам на корпусе. Стоит отметить, что иногда в нижней части коммуникационного пространства проходят кабельные линии, а не телефон, по крайней мере, в моем районе.

В некоторых городах все еще есть выделенные провода для пожарной и полицейской сигнализации, такие как пожарные ящики и будки для вызова полицейских патрулей. Раньше у предприятий были выделенные линии для охранной сигнализации, которые выходили прямо к местным участкам, но те времена прошли, и их пространство на совместных столбах в значительной степени восстановлено. Вы можете найти оптоволоконные кабели и в сфере связи, если ваши местные провайдеры используют оптоволокно в качестве магистрали или если вам посчастливилось жить там, где оптоволокно напрямую соединяется с клиентами.

Между пространством снабжения и пространством связи находится нейтральное пространство или пространство зоны безопасности . Это область, зарезервированная для операторов связи и кабельных операторов, которые могут безопасно выполнять техническое обслуживание и подключаться к своим службам. В США минимум 40 дюймов на опоре — это немного, поэтому работникам связи все равно нужно быть осторожными.

На каждом полюсе есть еще одна действительно важная цепь — цепь заземления. Связанная с нейтралью питания и проходящая от нижней части отсека питания до стержня, вбитого в землю рядом с полюсом, цепь заземления обеспечивает потенциально спасительный путь к земле для любого паразитного тока.

Высокое напряжение

В отделе припасов все становится интересно. Здесь находится первичная и вторичная проводка, а также все оборудование безопасности и распределения. Рядом с вершиной типичного столба вы часто увидите одну или несколько траверс , которые представляют собой прочные деревянные балки, прикрученные к столбу и скрепленные по диагонали. Они действуют как расширители, чтобы разделить провода первичных цепей. Электропитание распределяется от подстанций с напряжением от 7200 до 34 500 вольт.Вы можете получить общее представление о том, насколько высокое напряжение, посмотрев на используемые изоляторы — чем длиннее изолятор, тем выше напряжение.

Вырез предохранителя на опоре

Поперечина будет иметь от двух до четырех проводов, в зависимости от того, сколько фаз распределяется. Энергетические компании вырабатывают электроэнергию в трех фазах, разнесенных на 120 °, что дает им много возможностей для подключения вторичного и распределительного оборудования. Для трехфазного распределения требуется четыре провода, по одному на каждую фазу и нейтраль.Если вы видите три провода на траверсе и один провод на опоре в отсеке для питания, значит, вы смотрите на трехфазную цепь. Столбы в некоторых сельских районах, таких как моя, не имеют траверс, и имеют только один провод на изоляторе на самом верху столба вместе с нейтралью. В этом случае распределяется одна фаза.

Помещение снабжения — это также место, где энергетические компании размещают средства защиты. Для защиты от короткого замыкания между распределительными линиями и вторичным оборудованием, например трансформаторами, часто устанавливают предохранители.Вырезы легко заметить — это широкие изоляторы со светлой трубкой, проходящей между контактами. Трубка содержит взрыватель с зарядом взрывчатого вещества, который быстро и резко открывает вырез. Свисающий корпус предохранителя можно снять и заменить горячей палкой, хотя иногда при повторном подключении предохранителя все еще возникает неисправность линии:

Реклоузер. Источник — G&W Electric

В некоторых схемах вместо выключателей установлено реклоузеров . Реклоузеры в основном автоматически сбрасывают автоматические выключатели, которые немного похожи на небольшие трансформаторы. Они используются в цепях, которые часто вызывают неприятные срабатывания из-за листвы или активности животных, размыкаются при обнаружении неисправности и повторно включаются после временной задержки при условии, что короткое замыкание исчезло. Они будут пытаться восстановить соединение несколько раз, прежде чем сдадутся.

Линейщик заменяет поврежденный молнией трансформатор.

Во вторичном оборудовании в помещении питания преобладают трансформаторов .Обычно в виде большой серой бочки трансформаторы понижают первичное напряжение до вторичного напряжения, подходящего для конечных потребителей. Бытовые клиенты в Северной Америке обычно получают питание 240/120 вольт с двумя цепями 120 вольт относительно нейтрали. Отводы услуг от трансформатора к жилым домам (один трансформатор обычно обслуживает несколько потребителей) часто имеют форму тройного кабеля с двумя изолированными проводниками, намотанными вокруг центрального проводника без изоляции. Оголенный провод служит как нейтральным проводником, так и физически поддерживает два проводника на 120 вольт.Коммерческие клиенты часто получают выгоду от трехфазного обслуживания, и в этом случае вы можете увидеть три трансформатора, установленных на опоре, по одному на каждую фазу.

Сила людей

Есть еще одна очень важная часть энергосистемы, которую вы иногда можете увидеть на опоре, — линейные мастера. Пока я пишу это, на улице бушует странная зимняя буря. Вчера было 10 градусов ниже нуля со снегом, а сейчас 50 градусов, проливной дождь и ветер. Эта погода идеально подходит для разрушения инфраструктуры, и я знаю, что есть большая вероятность, что ветвь дерева где-нибудь упадет и оборвет провода.Когда это происходит, линейным мастерам необходимо выйти и исправить это. Если вы хотите попробовать себя в роли линейного мастера, посмотрите эту серию видео из Учебного центра Southeast Lineman. Это тяжелая как физическая, так и психологическая работа, и тот факт, что эти мужчины и женщины выйдут на уборку сегодня вечером беспорядка, созданного этой бурей, утешает.

И давайте не будем забывать о еще более закулисных парнях — круговых менеджерах. У нас был вырез возле нашего дома, который регулярно дул и сбивал нас с толку.Я пожаловался в коммунальную компанию, и, к моему полному удивлению, мне позвонил очень приятный джентльмен, который был очень расстроен тем, что одна из его цепей вызывает проблемы. Он пообещал принять меры, и через несколько дней бригада деревьев удалила опасные места с территории. С тех пор у нас не было проблем, и я был очень впечатлен уровнем мастерства, продемонстрированным этим парнем. Он отнесся к этому серьезно — даже лично. Я действительно не ожидал этого из того, что я всегда считал безликой корпоративной монополией.

Дело в том, что настоящие люди построили сеть, а настоящие люди поддерживают ее на благо всех. Поэтому время от времени неплохо было бы потратить немного времени, глядя вверх и восхищаясь работой, которую мы так часто принимаем как должное.

,

Как работает система кондиционирования воздуха?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) — это очень сложная инженерная область, мы должны отметить, что это не является исчерпывающим руководством и должно рассматриваться как краткий обзор.

СВЯЗАННЫЙ: КАК ЛЮДИ СОХРАНЯЮТ ОХЛАЖДЕНИЕ ДО КОНДИЦИОНЕРА ВОЗДУХА

Как работает кондиционер?

Короче говоря, они работают как обычный кухонный холодильник. В системах кондиционирования и холодильниках используется одна и та же технология — цикл охлаждения.

В системах, использующих преимущества этого цикла, используются специальные химические вещества, называемые хладагентами (в некоторых системах вода), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором агрегата AC, хладагент меняет состояние с газового на жидкое и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит за пределами рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и снова превращается в газ с помощью расширительного клапана системы .

Это, как следует из названия, вызывает расширение жидкого хладагента обратно в газовую форму.По мере расширения хладагент «втягивает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве в испарителе системы кондиционирования воздуха .

Этот теперь расширенный и «горячий» газ далее транспортируется к компрессору системы, и цикл начинается снова.

Чтобы визуализировать это, представьте губку как хладагент, а воду как «тепло». Когда вы сжимаете промокшую губку (компрессор и конденсатор), вода выталкивается наружу и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и, по нашей аналогии, может поглотить больше воды или тепла.

В основе этого цикла лежат научные принципы термодинамики, закон Бойля, закон Шарля и законы Ги-Люссака.

В первую очередь факт «жидкость, расширяющаяся в газ, извлекает или забирает тепло из окружающей среды». — Система кондиционирования и отопления Goodman.

В этом смысле кондиционер и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и выбрасывать его в воздух за пределами вашего дома или офиса.

Источник: Pixabay

Этот цикл является обратимым и может использоваться для обогрева вашей комнаты или всего дома в холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; внешний конденсатор (или чиллер) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

Любое тепло, удаляемое из его внутренней части, сбрасывается в ту же комнату в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене позади него.

Вы можете проверить это, прикоснувшись (будьте осторожны, он может сильно нагреться) к задней части холодильника во время его работы. Он должен быть теплым или горячим на ощупь.

Какие существуют типы систем кондиционирования воздуха?

Блоки переменного тока сегодня бывают самых разных форм и размеров, от массивных систем воздуховодов в офисах и промышленных зданиях до небольших домашних систем переменного тока, с которыми вы, вероятно, более знакомы.

Некоторые из более крупных установок имеют очень большие наружные холодильные агрегаты, которые могут иметь водяное или воздушное охлаждение, а в старых системах — градирни. Они соединены изолированными трубами для перекачивания хладагента для кондиционирования воздуха внутри большого или набора больших агрегатов, называемых установками кондиционирования воздуха (AHU).

Эти системы могут быть очень сложными с нагревательными элементами, увлажнителями и фильтрами для очень точного контроля температуры и качества воздуха в помещениях в здании, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электричества (или газа), необходимого для нагрева / охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой регулируется воздушный поток вокруг воздуховодов системы.

Им также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и исполнительных механизмов, называемых системами управления зданием (BMS).

Эти большие системы HVAC «всасывают» свежий наружный воздух и при необходимости нагревают / охлаждают его перед транспортировкой по воздуховодам в требуемые области.Эти системы также могут иметь терминалы повторного нагрева или фанкойлы для дальнейшего улучшения темперирования подаваемого воздуха в зону.

Более современные установки отказываются от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с регулируемым потоком охлаждения (VRF), которые регулируют воздух непосредственно в месте использования.

Но большинство людей привыкло к тепловым насосам с раздельным или многократным распределением воздуха (ASHP) или к агрегатам кондиционирования воздуха для отдельных помещений.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в домашних условиях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю в качестве «свалки» или источника тепла вместо воздуха или источника тепла. И ASHP, и GSHP также могут подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторыми изменениями.

Как работает кондиционер в автомобилях?

Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой блок переменного тока.С той лишь разницей, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля — сюда во время движения вдувается свежий воздух).

Обе части соединены цепью труб, по которым хладагент проходит между агрегатами во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы обычно также поставляются с обогревателем и осушителями для кондиционирования воздуха по мере необходимости. Как и в случае создания систем переменного тока, автомобильный блок переменного тока преобразует хладагент между газом и жидкостью, высоким и низким давлением, а также высокой и низкой температурой по мере необходимости.

Дешевле оставить кондиционер на весь день?

Проще говоря, нет.Причина этого в том, что, оставив систему переменного тока на весь день, вы получите:

1. Не используйте энергию без необходимости, если вас нет дома или комнаты / зоны не используются.

2. Работа системы приводит к ее износу. Это сокращает срок его службы.

Также убедитесь, что окна закрыты или установлена ​​защита от сквозняков, когда кондиционер работает. В конце концов, вы же не хотите «кондиционировать» мир.

Вам также следует убедиться, что вы используете внешние устройства затенения (например, навес или стратегически посаженные деревья), чтобы уменьшить «солнечное излучение» или пассивное отопление вашего дома солнечным светом.

Другие меры включают улучшение теплоизоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего перемешивания воздуха (т. Е. Предотвращения расслоения горячего воздуха около потолка или наоборот. ).

Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя домашнюю BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

Вам также следует использовать решения «бесплатного» охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома резко сократит затраты на использование энергии, связанной с отоплением / охлаждением, путем ее отключения.

Но это возможно только в том случае, если качество воздуха за пределами вашего дома позволяет это. Например, проживание в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

Как работает кондиционер с обратным циклом?

Системы кондиционирования воздуха с обратным циклом, или тепловые насосы, как они более широко известны, работают так же, как и любые другие блоки переменного тока. Исключением является то, что они специально разработаны, чтобы иметь возможность по желанию полностью изменить цикл.

Как и другие системы переменного тока, они также могут фильтровать и осушать воздух по мере необходимости.

.

Пошаговое руководство и видео — блог Reolink

застрял в , как проложить провода камеры безопасности или кабели снаружи или в вашем доме? Здесь вы получите пошаговое руководство, которое покажет вам, как установить проводку наружной и внутренней камеры видеонаблюдения.

Даже если вы впервые прокладываете кабели для камеры видеонаблюдения, вы можете проложить проводку для камеры видеонаблюдения через чердаки / стены, для передней / задней двери, приемной, переднего / заднего двора, цеха, спальни, гаража, склада, подвала , парковка, ферма, подъезд, даже наверху и т. д.быстро и легко.

Большой совет : Если вы выберете камеры видеонаблюдения с батарейным питанием, вы можете просто разместить камеры на улице или в помещении, не беспокоясь о проводке и кабелях.

ПОДОЖДИТЕ! Ознакомьтесь со специальными предложениями перед отъездом:

Прямо сейчас вы можете получить ЭКСКЛЮЗИВНЫЕ И БОЛЬШИЕ скидки на широкий спектр камер и систем видеонаблюдения Reolink, беспроводных и подключенных к сети, внутри и снаружи помещений.

Полезное руководство по прокладке проводов камеры видеонаблюдения

Основные вещи, необходимые для подключения камер видеонаблюдения

Когда вы собираетесь проложить провода камеры видеонаблюдения снаружи или внутри, вы должны подготовить следующие необходимые предметы.

Для камер безопасности PoE :

• Провода камеры безопасности Cat 5/6
• Сверло
• Рыболовная лента
• Инжекторы PoE

Для беспроводных камер видеонаблюдения (без аккумулятора) :

• Электропровода
• Сверло
• Рыболовная лента
• Удлинитель провода камеры видеонаблюдения

Для аналоговых камер видеонаблюдения :

• Разъемы BNC RG-59
• Инструмент для обжима RG-59
• Инструмент для снятия изоляции RG-59
• RG-59 / syv-75-5 коаксиальные провода
• Ствол BNC
• Кусачки
• Стандартный инструмент для обжима проволоки
• Изолента

Перед тем, как прокладывать кабели, вы можете взглянуть на схему проводов камеры наблюдения ниже.

Схема подключения IP-камеры безопасности WiFi и PoE

Примечание : Некоторые подробные инструменты здесь не упоминаются. Здесь вы можете увидеть лучшие инструменты для сверления отверстий. Если вам нужно проложить подземные провода для камер видеонаблюдения, чтобы контролировать ваш сад, подъездную дорожку и т. Д., Необходимы трубы из ПВХ / металла.

Часть 1. Как проложить провода камеры видеонаблюдения в доме: с подробными инструкциями и видео по настройке

Прокладка проводов камеры видеонаблюдения внутри вашего дома, например на чердаке, потолке, сайдинге и т. Д.намного проще, чем внешняя работа.

Вы можете следовать этому руководству по установке проводов камеры видеонаблюдения, чтобы скрыть или проложить провода в вашем доме.

Шаг 1. Прежде чем прокладывать кабели для камер видеонаблюдения, спроектируйте центральный узел наблюдения. Место, где вы размещаете свой NVR / DVR — центральный узел наблюдения — в вашем доме, определяет маршрут проводки. Разумное размещение вашего NVR / DVR в вашем доме может помочь вам избавиться от беспорядка с проводкой.

Место должно быть легкодоступным, чтобы вы могли удобно подключить камеру наблюдения из любой точки вашего дома.Чердаки и ваш интернет-роутер — идеальные места для NVR / DVR.

Примечание : Здесь вы можете получить полезные советы по размещению ваших камер (систем) безопасности.

Шаг 2 . Отключайте питание при прокладывании проводов камеры видеонаблюдения, чтобы защитить вашу личную безопасность и избежать повреждения устройств.

Шаг 3 . Просверлите отверстие в том месте, где будет розетка (для беспроводной камеры безопасности и аналоговой камеры безопасности), и используйте выпрямленную металлическую вешалку для одежды, чтобы нащупать внутри стены любые непредвиденные препятствия.

Сверление, несомненно, является одним из лучших и самых простых способов прокладки проводов камер видеонаблюдения через стены, потолок, виниловый сайдинг и т. Д.

Если вы проложите кабель Ethernet Cat 5/6 от камеры видеонаблюдения, вы можете просто просверлить отверстие для прокладки кабеля Ethernet от камеры к домашнему маршрутизатору или сетевому видеорегистратору. Если расстояние между вашей камерой и маршрутизатором / сетевым видеорегистратором слишком большое, вы можете добавить инжектор PoE.

Шаг 4 . Зазор / отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить.Оставьте внутри несколько футов дополнительных проводов для оконечной нагрузки и будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам понять, какая камера видеонаблюдения работает с каким кабелем.

Шаг 5 . Перейдите туда, где вы хотите установить камеры видеонаблюдения, например на чердак, под потолок, в подвал или в подвал, и просверлите отверстие в верхней или нижней стеновой плите в той же полости.

Шаг 6 . Закрепите провода рыболовной лентой, чтобы выловить провода камеры наблюдения.

Шаг 7 . Протяните провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться напарник, который протянет провода за вас). Не забудьте использовать защитную крышку для проводов камеры слежения или кабелепровод для защиты кабелей.

Надеюсь, что вышеприведенное пошаговое руководство ответило на такие вопросы, как Как провести провода домашней камеры безопасности через чердак / стену? Как установить камеры видеонаблюдения в моем двухэтажном доме?

Как спрятать провода камеры видеонаблюдения в доме

Если вы не хотите, чтобы провода камеры видеонаблюдения испортили ваш текущий декор дома, вы можете попробовать следующие советы, чтобы спрятать провода камеры видеонаблюдения внутри.

Решение 1. Когда вы просверливаете отверстие для проводки IP-камеры, например, проводя камеры через потолок, вы можете скрыть кабель камеры безопасности с помощью ограждений для проводов.

Вставьте кабель в ограждение и прикрепите ограждение к стене внутри вашего дома или проведите им к задней части мебели. Так что никаких проводов не видно.

Решение 2. Покрасьте провода. Вы можете прикрепить провода к углу и закрасить их тем же цветом, что и стены.

Решение 3. Проложите провода камеры наблюдения за плинтусом в вашей комнате.

Решение 4. Другой возможный способ скрыть кабели видеонаблюдения — использовать пластиковую трубку, которая позволяет скрыть провода камеры видеонаблюдения от глаз и защитить их от пыли и внешних повреждений.

Любитель DIY разместил на YouTube видео с инструкцией по установке камеры видеонаблюдения в его доме. (Он прячет провода камеры наблюдения под столом. Какая отличная идея!) Вы можете посмотреть видео ниже.

Горячий Reolink RLC-422

Антивандальная камера видеонаблюдения с PoE

5 МП Super HD; IK10 вандалозащищенный; 4-кратный оптический зум; Наружная / внутренняя защита; 100-футовое инфракрасное ночное видение; Удаленный просмотр в реальном времени и управление.

Если вам нужно установить проводку для наружной камеры видеонаблюдения, вы можете получить подробное руководство ниже, чтобы проложить провод камеры безопасности снаружи.

Bump: Если вы хотите, как спрятать провода камеры наблюдения снаружи, перейдите к части 2.

Часть 2. Как проложить провода камеры видеонаблюдения за пределами

Когда вам нужно установить IP-камеры на открытом воздухе, монтаж кабелей для наружных камер видеонаблюдения является ключевым процессом.

Вы можете ознакомиться с руководством по подключению камер видеонаблюдения от вашего дома к удаленному участку, например, подъездной дорожке, изолированному гаражу, палисаднику и т. Д., А также инструкции по установке кабелей камеры видеонаблюдения изнутри вашего дома на улицу, например, на крыльце.

1. Как запустить камеры видеонаблюдения из вашего дома в удаленное место

2. Как проложить кабели для камеры видеонаблюдения от вашего дома до ближайшей точки

3. Как спрятать провода камеры слежения за пределами

1. Как запустить и спрятать провода камеры видеонаблюдения снаружи: проект дальней связи

При прокладке проводов камеры видеонаблюдения снаружи (особенно при работе на большие расстояния) вы можете закопать кабели, чтобы защитить их от закалки.

Шаг 1 .Спланируйте маршрут проводки камеры наблюдения. Найдите достаточно короткий и легкий путь, чтобы закопать трубы, чтобы упростить работу по захоронению.

Шаг 2 . Вам необходимо использовать ограждение для проводов, ПВХ или металлические каналы для защиты проводов домашних камер видеонаблюдения от несанкционированного доступа как людьми, так и животными — белками (проверьте этот пост, чтобы узнать, как от них избавиться), птицами и т. Д.

Совет редактора: Если вы не используете кабелепроводы снаружи или не закапываете провода камеры видеонаблюдения, не забудьте оставить петли для капель, чтобы вода не попала в розетки через отверстие.

Шаг 3 . Если вам нужно запитать камеру безопасности PoE снаружи, вы можете просто поймать кабель CAT5 / 6, поскольку кабели PoE могут обеспечить как соединение для передачи данных, так и электроэнергию для ваших камер безопасности PoE. Что касается беспроводных камер наблюдения, вам просто нужно проложить провода к розетке, обеспечивающей питание беспроводных камер наблюдения. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)

Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.

Шаг 5 .Просверлите отверстие для вывода проводов камеры видеонаблюдения от вашего дома. Вырезав отверстие в стене, вставьте сверло, чтобы просверлить отверстие, чтобы можно было пропустить через него провода. Не забудьте использовать угловое сверло с коронками для сверления больших отверстий.

Держите отверстия на шпильках по центру. Просверлить отверстие в стене намного проще, чем сверлить в полу. Все, что вам нужно сделать, это медленно сверлить и не нажимать слишком сильно. Остановитесь, когда почувствуете, что сверло пробивает стену.

Шаг 6 .Закопать электрические провода / сетевые кабели. Перед тем, как проложить провода для камер видеонаблюдения, необходимо проложить кабелепровод из ПВХ минимум на 18 дюймов и 6 дюймов для металлического кабелепровода в соответствии с Национальным электрическим кодексом (NEC).

Шаг 7 . Сейчас дырки уже проделаны. Дальше идут ходовые провода. Выловить проволоку довольно легко, если прикрепить ее с помощью рыболовной ленты или троса. Оберните оголенный провод через петлю из рыбьей ленты и скрутите конец проволоки вокруг себя.Оберните изолентой конец петли и проволоки. Теперь вы готовы тянуть за провода.

Шаг 8 . Вытяните провода камеры безопасности. Когда один человек встанет для подачи проводов, равномерно потяните за все провода. Держите провода распутанными. Что касается человека, тянущего за провода на другом конце, тяните за провода медленно, например, с интервалом в 2–3 фута. Если тянуть слишком быстро, провода могут оборваться и пальцы вашего партнера будут защемлены.

Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, которая действительно увлекается проектами DIY).

Некоторые операторы задавали вопросы на форумах, например, «Как проложить кабели для ваших уличных камер видеонаблюдения PoE или как установить провода питания для наружных беспроводных камер видеонаблюдения?» . Надеюсь, что приведенное выше подробное руководство будет полезно.

2. Как установить провода камеры безопасности изнутри наружу

Если вы просто прикрепите камеру видеонаблюдения к кирпичу за пределами дома, например, проложите провода камеры видеонаблюдения к твердой доске, процесс установки будет довольно простым.

Шаг 1 . Решите, где разместить камеру.

Шаг 2 . Просверлите отверстие от камеры до маршрутизатора или сетевого видеорегистратора (для кабелей PoE камеры).

Для уличных беспроводных камер видеонаблюдения вам просто нужно просверлить отверстие для прокладки кабелей питания.

Шаг 3 . Как упоминалось выше, вы можете скрыть провода камеры безопасности с помощью ограждений.

Совет редактора: Проведя провода для камер видеонаблюдения снаружи, не забудьте скрыть отверстия.Или же влага может стекать по поверхности кабеля видеонаблюдения и попадать прямо в точки электрических подключений, что может вызвать серьезные проблемы, требующие дорогостоящего ремонта.

Вот несколько полезных советов, как закрыть отверстия для проводов камеры видеонаблюдения в стене:

• Заполните отверстие водонепроницаемыми материалами, такими как силикон и уплотнение канала.

• Установите водонепроницаемые наружные покрытия или проходные втулки, чтобы скрыть отверстия.

3. Как спрятать провода камеры наблюдения за пределами

Один из лучших способов спрятать камеры видеонаблюдения снаружи — это проложить могильные провода.

Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер наблюдения.

Шаг 1. Спланируйте маршрут для прокладки проводов IP-камеры на открытом воздухе. Сделайте маршрут как можно короче, чтобы облегчить работу по захоронению.

Шаг 2. Подготовьте трубы для электромонтажа, такие как металлические трубы, ПВХ и т. Д.

Шаг 3. Отметьте точки, в которых вам нужно просверлить отверстия.

Шаг 4. Закопать трубы.В соответствии с Национальным электротехническим кодексом, трубопровод из ПВХ должен быть заглублен на глубину не менее 18 дюймов, для металлических труб — 6 дюймов.

Шаг 5. Пора проложить кабели камеры слежения. Используйте рыболовную ленту, чтобы натянуть провода.

Теперь вы можете спрятать провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от суровых погодных условий и внешних повреждений, таких как вандализм.

Обновление: Пользователь Reolink рассказывает, как он устанавливает купольную камеру видеонаблюдения и прячет провода камеры видеонаблюдения снаружи в распределительной коробке.И выглядит красиво!

Обновление , 11 июня: Если вы хотите узнать, как спрятать кабели камеры видеонаблюдения на открытом воздухе в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!

Предупреждение о прокладке кабелей камеры видеонаблюдения

Национальный электротехнический кодекс требует, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий кабель с металлической оболочкой, располагались на расстоянии 1-1 / 4 дюйма или более от края шпильки (рис. A) для защиты проводов. от гвоздей и шурупов.(Винты и гвозди 1-1 / 4 дюйма, используемые для крепления гипсокартона 1/2 дюйма, входят в шпильки примерно на 3/4 дюйма)

Когда вам нужно закопать провода камеры видеонаблюдения, сначала прочтите примечания по установке подземных проводов, чтобы избежать возможных проблем в будущем.

Часть 3. Руководство по установке камеры видеонаблюдения: включены все типы

Подключение камеры видеонаблюдения — ключевой процесс установки камер видеонаблюдения. Есть еще несколько мелких шагов, чтобы завершить установку.

Вы можете выполнить следующие шаги, чтобы настроить беспроводные, PoE, беспроводные и аналоговые камеры наблюдения.

1. Беспроводные камеры видеонаблюдения

2. Камеры безопасности PoE

3. Беспроводные камеры наблюдения

4. Аналоговые камеры видеонаблюдения

1. Как установить камеры видеонаблюдения с беспроводным питанием от батарей

Беспроводные камеры видеонаблюдения питаются от батарей и передают данные через Wi-Fi, что делает этот тип камер видеонаблюдения полностью беспроводным сверху вниз.

В качестве типичного примера мы возьмем камеру наблюдения Reolink Argus 2 с батарейным питанием.

Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).

Шаг 2 . Установите аккумулятор в камеру, и тогда вы услышите устные инструкции, которые помогут вам настроить камеру.

Шаг 3 . Выберите имя и установите пароль для камеры.

Если вы хотите получить камеру безопасности без сверления или установки, попробуйте эту.

2. Как установить камеры видеонаблюдения PoE

Камеры безопасности

PoE полагаются только на кабель Ethernet Cat 5/6 для передачи данных и энергии, что упрощает настройку камеры этого типа.

Здесь мы берем IP-камеру безопасности RLC-410 PoE, чтобы показать вам общий процесс настройки.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Протяните кабель Ethernet от камеры к маршрутизатору или сетевому видеорегистратору Reolink.

Шаг 3 . Загрузите и запустите приложение Reolink на свои мобильные телефоны.

Когда ваш смартфон и камера находятся в одной сети, просто скажем, в LAN, камера будет автоматически добавлена ​​к вашему телефону.

Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.

3. Как установить беспроводные камеры наблюдения

Беспроводные камеры видеонаблюдения зависят от сигнала Wi-Fi для передачи данных, а для подачи питания требуется кабель.

Вы можете проверить приведенное ниже руководство по установке, чтобы получить полную процедуру установки для беспроводных камер видеонаблюдения.

Шаг 1. Установите камеру рядом с розеткой.

Если сетевая розетка находится немного далеко, вы можете проложить кабель питания для ваших беспроводных камер наблюдения.

Шаг 2 . Подключите камеру к розетке.

Также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для начальной настройки. После этого можно удалить сетевой провод.

Шаг 3 . Загрузите и запустите приложение Reolink на свой iPhone или мобильные телефоны Android.

Камера будет автоматически добавлена ​​к вашему смартфону при подключении к локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции в глобальной сети.

4. Как установить аналоговые системы видеонаблюдения

Аналоговые камеры наблюдения должны быть подключены к DVR для работы. Другими словами, камера видеонаблюдения этого типа не может работать автономно.

Аналоговые камеры видеонаблюдения сложнее установить по сравнению с типами IP-камер, поскольку камерам нужны кабели для подачи питания, а также их необходимо подключать к DVR с помощью коаксиальных проводов.

Вы можете проверить руководство по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.

Шаг 1 . Определите положение видеорегистратора и положение установки аналоговых камер видеонаблюдения.

DVR должен располагаться рядом с роутером и розеткой.

Шаг 2 . Подключите камеру к видеорегистратору коаксиальным кабелем. А также подключите камеру к розетке, чтобы получить питание.

Шаг 3 . Подключите камеру к маршрутизатору, чтобы получить удаленную потоковую передачу в реальном времени.

Вы также можете подключить DVR к монитору с помощью кабеля HDMI для просмотра в реальном времени.

Вы можете установить камеры видеонаблюдения на потолок, одно- или двухэтажные дома, стены с лепниной, виниловый сайдинг и т. Д. С помощью вышеприведенных пошаговых инструкций.

Помимо вышеприведенного подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать больше о настройке проводов камеры видеонаблюдения в приведенной ниже части.

Часть 4. Подробные ответы на самые популярные часто задаваемые вопросы «Запуск кабеля камеры безопасности»

Некоторые читатели прислали нам электронные письма, в которых спрашивали о более подробной информации о прокладке проводов для камер видеонаблюдения, таких как схема проводов камеры видеонаблюдения, сращивание, типы и т. Д.

Мы решили добавить часть, которая призвана решить проблемы наших читателей с камерами видеонаблюдения и системными проводами. Предлагаем вам добавить свои собственные идеи в комментарии ниже! Мы изложим ваше мнение в этой статье!

Q 1. Какова длина

и как далеко от можно проложить провода камеры безопасности

A 1 : Ну, это зависит от источника питания камеры видеонаблюдения и дальности подключения к сети.

Вообще говоря, вы можете проложить провода для камер видеонаблюдения на расстоянии до 330 футов без проблем с падением напряжения.Чтобы убедиться, что беспроводные камеры наблюдения работают со стабильным сетевым подключением, проложите кабели видеонаблюдения в пределах рекомендуемого диапазона 250 футов.

После разводки проводов камер видеонаблюдения снаружи вы можете добавить решетку для проводов камеры видеонаблюдения, чтобы защитить наружные камеры от взлома или кражи ворами.

Совет редактора: Если вы планируете проложить провода камеры наблюдения за пределами рекомендованного диапазона, примите во внимание следующие советы:

• Добавьте расширитель WiFi для усиления сигнала WiFi.

• Используйте удлинительные кабели питания.

• Установите беспроводные аккумуляторные камеры видеонаблюдения для наблюдения за объектами вне сети.

Q 2. Как соединить провода питания камеры видеонаблюдения

Можно ли сращивать провода камеры видеонаблюдения?

A 2 : Да, сращивание проводов камеры видеонаблюдения будет простым с помощью приведенного ниже подробного руководства по установке.

Шаг 1 . Используйте нож или кусачки для кабеля, чтобы разделить 2 изолированных провода и удалить полдюйма изоляции с конца проводов.Будьте осторожны, чтобы не поранить пальцы при перерезании проводов.

Шаг 2 . Соедините кабели вместе (проволочными гайками), скручивая оголенные медные концы. Убедитесь, что вы скручиваете положительный провод от одного провода к другому (так же, как и отрицательный кабель).

Шаг 3 . Соедините 2 силовых кабеля вместе, используя соединители для проводов камеры безопасности, а затем вставьте оголенный медный провод от положительного проводника в один конец соединителя. Проделайте то же самое с другим положительным проводом и двумя отрицательными проводами.

Не забудьте использовать датчик камеры видеонаблюдения, чтобы проверить величину электрического тока, который может пропускать провод, чтобы избежать возможного перегорания схемы.

Обратите внимание, что неправильное сращивание проводов камеры видеонаблюдения может привести к неисправности камеры видеонаблюдения. Прочтите этот пост, чтобы найти возможные решения, когда ваши камеры наблюдения не работают.

Q 3. Какие типы проводов камеры видеонаблюдения

A 3: При прокладке проводов для камер видеонаблюдения использование кабеля подходящего типа избавит вас от головной боли и звонков в службу технической поддержки для решения проблем, которых не должно было случиться.

Типы проводов камеры видеонаблюдения

обычно включают 3 основных типа: кабели Ethernet Cat 5/6, сиамские кабели и кабели plug-and-play.

Кабели Ethernet Cat 5/6 — этот тип проводов камеры видеонаблюдения передает данные видео / изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, что обеспечивает более простое решение для прокладки проводов по сравнению с традиционными проводными камерами видеонаблюдения.

Дополнительная информация: Прочтите этот пост, чтобы узнать больше о IP-камерах безопасности Cat 5/6.

Сиамские кабели — этот вид проводов для камер видеонаблюдения обычно бывает двух типов: RG59 и 18/2. Кабели RG59 представляют собой специальный коаксиальный провод, используемый для подключения камер к видеорегистратору. Провода 18/2 — это 2 отдельных провода калибра 18, используемых для передачи энергии от источника питания к камерам.

Plug-and-play провода — этот тип кабеля для камер видеонаблюдения имеет разъемы для видео и питания.Длина передачи данных по проводу камеры видеонаблюдения составляет 25, 50, 100 и 150 футов.

Обратной стороной проводов камеры безопасности PnP является то, что они не могут обеспечить высококачественное видео и передачу энергии по сравнению с двумя вышеупомянутыми типами. И кабели не могут передавать данные сигнала дальше 150 футов.

Q 4. Как установить ограждения проводов для камер видеонаблюдения (запрошено читателем в комментарии)

A 4 : Существует 2 основных типа ограждений для проводов камер видеонаблюдения.

Один из типов выглядит как клетка, которая обычно используется для защиты камеры видеонаблюдения от закалки.

Другой тип обычно имеет форму длинной полосы и используется для защиты проводки камеры видеонаблюдения от дождя, солнечного света и т. Д.

Выполните указанные ниже действия, чтобы установить ограждения проводов для защиты проводки камеры наблюдения.

Шаг 1 . Свяжите провода камеры видеонаблюдения резиновым кольцом.

Шаг 2 .Используйте ограждение для проволоки, чтобы закрепить связку проволоки.

Шаг 3 . Прикрепите ограждение провода несколькими винтами.

Вот и все!

Если у вас есть какие-либо вопросы или идеи по «Как установить провода камеры безопасности», оставьте их в комментариях ниже! Мы представим ваши вопросы и идеи в статье !

,

Выбор кабеля для подключения дома к электросети

Одним из этапов проведения электричества на участок является выбор подходящего кабеля от столба к вводному щитку. Важно не только правильно рассчитать сечение проводника, но и выбрать марку, которая удовлетворит требования инспектора энергоснабжающей компании и в то же время прослужит долго. В этой статье мы как раз и рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.

Блок: 1/3 | Кол-во символов: 416
Источник: https://samelectrik.ru/kakoj-kabel-luchshe-vybrat-dlya-podklyucheniya-doma-k-elektroseti.html

Монтаж внешней электропроводки

Любые технические работы, связанные со строительством, производятся в соответствии с разработанным проектом, которым занимаются специалисты. Для подключения к электросети необходимо подать заявку в энергоснабжающую службу, которая обслуживает район застройки. В документе нужно указать оптимальную мощность и напряжение, необходимую пользователю.

Цифры можно рассчитать на основе суммарной мощности предполагаемого употребления энергии всех электроприборов. На основе этих данных, соответствующие органы выдают разрешение согласно техническим данным, в которых описаны показатели допустимой мощности, напряжения, сечения проводов, правила заземления, а также защитной, фиксирующей аппаратуре.

Для подсоединения дома к электросети на 15 квт требуется напряжение 230-400 В, а на счетчике должны стоять соответствующие автоматы.

Блок: 2/4 | Кол-во символов: 857
Источник: https://pauk.top/kakoy-kabel-nuzhen-dlya-podklyucheniya-doma-k-elektroseti-na-15-kvt.html

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье.

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, расказывается на видео:

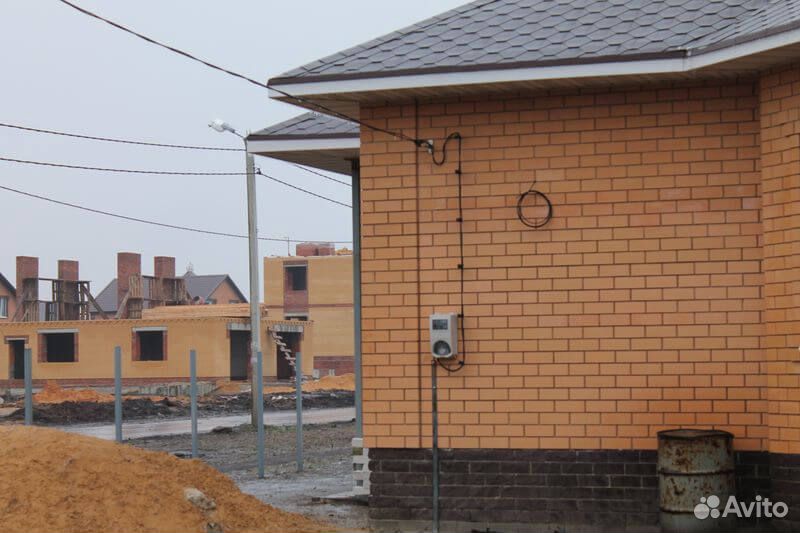

Воздушная прокладка линии

Блок: 2/3 | Кол-во символов: 3283
Источник: https://samelectrik.ru/kakoj-kabel-luchshe-vybrat-dlya-podklyucheniya-doma-k-elektroseti.html

Какой ввод лучше выбрать: однофазный или трехфазный?

При проведении электричества в новый дом необходимо использовать материалы, гарантирующие безопасность. Это относится как к внешним, так и внутренним электротехническим работам, которые должны выполнять квалифицированные специалисты.

Существует два вида подключения к электросети — однофазное и трехфазное. В обоих случаях документация, выданная энергоснабжающей организацией, должна содержать все данные, описанные в ТУ. Использование одного или другого способа обуславливается возможностью монтажа проводки меньшего диаметра, что позволяет равномерно рассредоточить нагрузку по трем фазам.

Однако для трехфазной сети потребуется больший распределительный щиток – чтобы была возможность подсоединения нескольких модулей. Это касается и защитной системы УЗО. Но этот недостаток незначителен, так как главное его преимущество в том, что он позволяет подключать асинхронные электрические агрегаты, такие как бойлеры, электрокотлы, печи и обогреватели.

Как правило, трехфазная сеть работает под напряжением 380 В, поэтому электромонтажники устанавливают специальные распределители, которые позволяют равномерно распределить нагрузку, атакже дополнительные трехфазные автоматы. Это обеспечивает безопасное использование мощных электроприборов, а также исключает возможность, короткого замыкания или пожара.

Блок: 3/4 | Кол-во символов: 1357
Источник: https://pauk.top/kakoy-kabel-nuzhen-dlya-podklyucheniya-doma-k-elektroseti-na-15-kvt.html

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Как собирать электрощиток читайте тут. Полезно будет прочесть и о правилах соединения проводов в распределительных коробках.

Блок: 3/4 | Кол-во символов: 1626
Источник: http://stroychik.ru/elektrika/kak-podklyuchit-elektrichestvo-ot-stolba-k-domu

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям.  статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Блок: 4/5 | Кол-во символов: 2598
Источник: http://electric-tolk.ru/kakoj-kabel-nuzhen-dlya-podklyucheniya-doma-k-elektroseti/

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техники	Потребляемая мощность в Вт
Осветительные приборы	800
Телевизор	150
Холодильник	700
Компьютер	50
Котел для нагрева воды	1500
Теплые полы	1800
Утюг	700
Сумма	5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт	1	2	3	3,5	4	6	8
Потребляемый ток в I, в Aмперах	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение проводников, в мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина кабеля,  в м*	34,6	17,3	17,3	24,7	21,6	23	27

25А – по таблице соответствует сечению провода 4 мм2.

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм2.

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

	Токовые нагрузки проводов и кабелей
Сечение проводников в мм2	Для одного провода	С двумя проводами		С тремя проводами
(алюминий)	Способ прокладки прокладки
воздушный	воздушный	под землей	по воздуху	под землей
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Блок: 2/5 | Кол-во символов: 3932
Источник: http://electric-tolk.ru/kakoj-kabel-nuzhen-dlya-podklyucheniya-doma-k-elektroseti/

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП )  и должна быть не меньше:

• 2,8 мм для кабеля сечением жилы 4 кв. мм
•  3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

О том, как сделать проводку в деревянном доме, читайте тут.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Блок: 4/4 | Кол-во символов: 2792
Источник: http://stroychik.ru/elektrika/kak-podklyuchit-elektrichestvo-ot-stolba-k-domu

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи. Нам важно ваше мнение:

Блок: 5/5 | Кол-во символов: 1378
Источник: http://electric-tolk.ru/kakoj-kabel-nuzhen-dlya-podklyucheniya-doma-k-elektroseti/

Кол-во блоков: 9 | Общее кол-во символов: 18239
Количество использованных доноров: 4
Информация по каждому донору:

1. https://samelectrik.ru/kakoj-kabel-luchshe-vybrat-dlya-podklyucheniya-doma-k-elektroseti.html: использовано 2 блоков из 3, кол-во символов 3699 (20%)
2. http://electric-tolk.ru/kakoj-kabel-nuzhen-dlya-podklyucheniya-doma-k-elektroseti/: использовано 3 блоков из 5, кол-во символов 7908 (43%)
3. https://pauk.top/kakoy-kabel-nuzhen-dlya-podklyucheniya-doma-k-elektroseti-na-15-kvt.html: использовано 2 блоков из 4, кол-во символов 2214 (12%)
4. http://stroychik.ru/elektrika/kak-podklyuchit-elektrichestvo-ot-stolba-k-domu: использовано 2 блоков из 4, кол-во символов 4418 (24%)

Поделитесь в соц.сетях:

Оцените статью: Загрузка…

Подключение отвлетвления электропитания частного дома к воздушной линии



Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.

Подключение воздушного ответвления электропитания к частному дому

Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).

Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.

Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них. Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.

Подключение проводов СИП к воздушной распределительной линии

Провода СИП не требуют несущих тросов и являются самонесущими. Подключение проводов СИП к ВЛ можно разбить на четыре этапа.

1. Закрепить провода на доме анкерным зажимом;
2. Натянуть провода между домом и опорой;
3. Закрепить провода СИП на опоре анкерным зажимом;
4. Подключить провода ответвления к проводам ВЛ.

Крепление проводов СИП к дому

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)

По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.

1. Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
2. При помощи натяжного зажима провода закрепляются к крюку на стене дома.
3. При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
4. Конец провода крепится в анкерном (натяжном) зажиме с петлей.
5. Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.

Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

Подключение провода СИП к «голым» проводам воздушной линии (ВЛ)

Для подключения провода СИП к неизолированным проводам воздушной линии (ВЛ.) понадобиться специальный отвлетвительный зажим для подсоединения провода СИП к оголенным проводам. С помощью этих зажимов провода СИП подсоединяются к ВЛ.

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)

Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

©Elesant.ru

Другие статьи по теме





Похожие статьи

от получения разрешения до монтажа

Ввод электричества в дом со столба

Как подключить электричество от столба к дому

Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода #8212 воздушным или подземным #8212 а также типом кабеля и его сечением.

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют #171 гусак#187 (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

Способы установки стойки для воздушного ввода электричества в дом

От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.

Отвод от ЛЭП делают:

• до 10 м #8212 медным проводом сечением 4 мм
• от 10 до 15 м #8212 проводом с медными жилами сечением 6 мм.
• алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых)
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки: электропроводка открытая, из-за чего возможны ее повреждения. Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Подземный (траншейный) ввод электричества

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем от столба до места входа в дом роется траншея. Ее глубина #8212 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты.  Без защиты глубина траншеи составляет 1 м. Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант #8212 поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше #8212 бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  #8212 вплоть до подключения питания к электросчетчику и его пломбировку должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: для подключения требуется согласованный проект и определенный уровень допуска. А вот все остальные работы по монтажу электропроводки в деревянном доме вы можете сделать своими руками.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: #171 не допускается прокладка кабелей с алюминиевыми жидами по сгораемым конструкциям#187 . Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг #8212 в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это #8212 прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003)  и должна быть не меньше:

• 2,8 мм для кабеля сечением жилы 4 кв. мм
•  3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант #8212  заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Как сделать ввод в дом электричества

32201 просмотров

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом. тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
2. Напрямую. электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

СИП ввод в дом.

Линия электропитания  от опоры ВЛ. проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда для ввода используется электрический кабель. специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием  специальных хомутов.

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП . его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда  по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.

Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

Подземный ввод кабеля в дом.

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома  глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.

В сам дом электрокабель заводится:

• Через фундамент #8212 наилучший вариант. Необходимо заранее подготовить отверстие и заложить  в него трубу для завода кабеля.
• С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.

Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.

По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.

Подвод электричества к дому своими руками

Ввод электричества в дом осуществляется на самых ранних этапах строительства, как только возникнет необходимость в использовании электроинструментов. Перед тем как правильно подвести электричество к частному дому, необходимо ознакомиться с требованиями техники безопасности, а также рекомендациями по устройству воздушных линий и прокладке подземных кабелей.

Ниже пойдет речь идет о том, как подвести электричество к дому (несколькими вариантами) и как устроить внутреннюю электрическую сеть, причем не о том, как подключить удлинитель, поскольку с этим все просто, а о том, как и каким способом (открытым или скрытым) проложить стационарную электропроводку. Рассмотрим все по порядку.

Итак, до того, как правильно сделать ввод электричества в дом, определитесь, каким способом вы будете подключаться к уличной электрической сети напряжением 220 В — через воздушную линию или проложив подземный кабель.

Правила устройства воздушной линии при вводе электричества в здание

Путь ввода электричества в частный дом посредством воздушной линии электропередач делится на две части. Первую составляет участок проводов от опоры, на котором закреплена воздушная линия, до точки ввода в дом. Вторую — от ввода в дом до вводного устройства внутри дома. Этот участок, собственно, и называется вводом воздушной линии в дом.

Правила устройства воздушной линии при вводе электричества в здание обязательны к соблюдению:

• при монтаже ввода электричества в дом, если расстояние от столба до дома более 10 м, надо установить промежуточную опору, с тем чтобы ослабить натяжение проводов. Деревянный столб фиксируют к пасынку, который может быть железобетонным (этот вариант предпочтителен) или деревянным из древесины, не слишком подверженной гниению, предварительно обработанной антисептиком, и обернутым слоем рулонной гидроизоляции
• при устройстве ввода электричества в дом нужно соблюдать минимальное расстояние от проводов ответвления (это участок от проводов от опоры до изоляторов, закрепленных снаружи на стене дома) до земли — оно зависит от того, над чем именно провода проходят, и составляет над проезжей частью 6 м над пешеходной частью и внутри дворов — 3,5 м от изолятора ввода — 2,75 м
• при подводе электричества необходимо прокладывать провода или ограждать их так, чтобы исключить прикосновение к ним. от проводов, висящих на опорах рядом с домом, до балкона и окон следует выдерживать расстояние, как минимум, 1,5 м
• при подводе электричества к дому между проводами надо соблюдать определенный промежуток, который составляет, как минимум, 0,1 и 0,15 м при пролете до и более 6 м соответственно
• во время ввода электричества в дом своими руками от стен и опор провода должны отстоять не менее чем на 5 см
• согласно правилам ввода электричества в дом вдоль ограды воздушную линию следует вести на расстоянии от земли до нижнего провода не менее 5 м
• перед тем как сделать ввод электричества в дом по воздушной линии, позаботьтесь о том, чтобы расстояние до веток деревьев юыло, как минимум, 3 м.

Провода для реализации ввода воздушной линии

Важно правильно подобрать провода для реализации ввода воздушной линии — для этого применяют изолированные провода, которые можно проложить как по металлическому тросу, так и под землей. Они могут быть медными и алюминиевыми. В первом случае сечение провода должно быть не менее 6 мм2, однако если необходимая длина кабеля меньше 10 м, то подойдут и провод сечением 4 мм2. Во втором, т. е. при использовании алюминиевого провода, его сечение должно быть равно 16 мм2. При прокладке единого кабеля сечение его жил должно быть от 4 мм2 и от 2,5 мм2 для алюминиевых и медных проводов соответственно. Чтобы точнее установить размер жил, надо учитывать, что 1 кВт нагрузки нуждается в 1,57 мм2 сечения.

Делая выбор между алюминиевым и медным проводом, следует принимать во внимание, что первые очень пластичны (это может стать причиной искрения) и прослужат 20—30 лет вторые (и они более предпочтительны, хотя и не лишены недостатков, в частности склонны окисляться, а при дефекте контакта — нагреваться и отгорать)) способны выдерживать значительные нагрузки и имеют длительный срок службы.

Наружная проводка может быть открытой и закрытой на роликах, если провод прокладывают в условиях, когда на него не попадет вода, или в трубе — тогда он оказывается полностью недоступным для прикосновения.

Способ оформления ввода электропроводки в дом определяется материалом, из которого он построен. Если стены деревянные, то используют металлические крюки, которые легко войдут в бревна, с фарфоровыми изоляторами. Для кирпичных стен применяют кронштейны с крюками, для крепления которых используют цементный раствор, смешанный с щебнем.

Как подвести электричество к дому: правила монтажа ввода электричества в дом

Если высота до карниза крыши не превышает 5 м, а также для хозяйственных построек для ввода устанавливают мачту (трубостойку), представляющую собой конструкцию, сваренную из трубы, угольников (кронштейна) и крюков.

Для одного провода берут металлическую водогазопроводную трубу диаметром 20 мм, для двух — диаметром 32 мм. Мачта должна отстоять от земли на 2 м, от крыши на 1 м. Края трубостойки обрабатывают напильником, чтобы образовавшиеся при распиловке на металле заусенцы не повредили изоляцию проводов. Изнутри трубостойку обрабатывают битумом или другим средством, предотвращающим коррозию. Верхний ее край изгибают под углом 180°, благодаря чему в трубу также не будут попадать осадки. К верхнему краю приваривают уголок длиной 50 см с двумя штырями для крепления изоляторов.

Поскольку материал трубостойки металл, необходимо выполнить зануление. Чтобы соединить трубу с нулевой жилой, к ней близ изоляторов приваривают болт.

Перед тем как установить трубостойку, сквозь нее протягивают стальную проволоку, которая потом поможет протянуть электрический провод.

Если предполагается прикрепить трубостойку к стене, то используют хомуты и шурупы. Поскольку мачте придется постоянно противостоять натяжению проводов ответвления, то эту нагрузку необходимо компенсировать устройством оттяжки из стальной проволоки диаметром 5 мм. Для ее фиксации к стойке (ближе к верхнему изгибу) приваривают кольца или болты.

Как правильно подвести электричество к частному дому

Пользование электрическими приборами должно отвечать требованиям безопасности, которую обеспечит устройство защитного отключения (УЗО). Оно сработает при перегрузке сети. Установка УЗО является обязательной, если дом насыщен энергоемкой бытовой техникой.

Если трубу устанавливают непосредственно на крышу, то ее фиксируют проволочными растяжками из стальной проволоки того же диаметра, которые к мачте крепят болтами или кольцами. Это делается для того, чтобы трубостойка смогла сопротивляться ветру. Устанавливают четыре растяжки, чтобы обеспечить одинаковое их натяжение, иначе стойка отклонится от вертикального положения. При этом роль оттяжки не уменьшается, поскольку функции ее и растяжек не совпадают

При монтаже ввода воздушной линии важно помнить, что укладывать провода непосредственно на мягкую кровлю нельзя что расстояние между проводами и между ними и выступающими элементами дома должно быть не менее 20 см.

Если дому уже 20 лет и более и проводка в нем была выполнена из алюминиевого провода, то желательно ее полностью заменить, проложив медный провод. При этом можно воспользоваться уже имеющимися в стенах каналами.

Ввод электричества в частный дом под землей

Ответвление от линии электропередач ведут кабелем (медный должен иметь сечение не менее 4 мм2, алюминиевый — 2,5 мм2), который пускают не только по воздуху, но и под землей. Ввод электричества в дом под землей не нарушает общую эстетику участка, не подвержен ветровым нагрузкам и обледенению и, кроме того, не нуждается в заземлении.

При реализации подземного ввода электричества в дом действуют так:

• выкапывают траншею глубиной, как минимум, 80 см
• до траншеи прокладывают кабель по опоре. Для предотвращения каких-либо повреждений его заключают в металлическую трубу длиной не менее 2 м
• в траншее кабель защищают кожухом, например из ПВХ-трубы
• засыпают траншею, заложив в 15 см от поверхности земли сигнальную ленту на случай осуществления земляных работ.

Как ввести кабель для подземного ввода электричества в дом

Ввести кабель в дом можно, пропустив его либо через стенку цоколя, либо под фундаментом дома.

В стенке цоколя на глубине 50—80 см перфоратором просверливают отверстие, которое должно иметь уклон 5° в сторону уличной траншеи. Через него пропускают трубку (через одну трубку можно пропустить только один кабель), диаметр которой должен быть в 2 раза больше диаметра кабеля, причем трубка должна выступать с обоих концов — на 50—60 см наружу и 5—10 см внутрь. После прокладки кабеля трубку герметизируют цементно-песчаным раствором, чтобы не допустить проникновения в нее грунтовых вод.

Если фундамент неглубокий, то кабель можно пропустить под ним, поместив его в асбоцементную трубу. В этом случае электропроводка будет прокладываться через перекрытие пола.

Установка счетчика при подводе электричества к дому под землей

Установкой счетчика завершается и подвод электричества к дому под землей, и ввод электричества по воздушной линии. Этот прибор учета расходования энергии располагают в отапливаемом помещении 1,5 м от пола и соединяют с проводами (медными сечением, как минимум, 2,5 мм2 и алюминиевыми сечением не менее 4 мм2) в соответствии с прилагаемой к нему схемой. После подачи в органы надзора заявления о подключении к электросети проводится проверка правильности всей операций, счетчик пломбируют, проводят инструктаж по технике безопасности и выдают соответствующее разрешение. На этом этапе ввод и монтаж наружной электропроводки считается законченным, и можно приступать к прокладке внутренней электропроводки, с тем чтобы подвести электричество к бытовым приборам.

Источники:

www.sferatd.ru

Подводка электричества от столба к дому



1.Подключение дачи и частного дома. Важные моменты

2. Фурнитура СИП для правильного подключения со столба

3. Основные моменты подключения воздушного кабеля СИП к столбу электролинии

4. Прокладка вводного кабеля в траншее



Для подключения дачного дома или коттеджа от столба к основной электролинии нужно техническое условие от энергоснабжающей органиции и разрешение на присоединение мощности.Звоните и мы проконсультируем вас и бесплатно приедем на объект для расчета стоимости работ и составления списка необходимых материалов. тел. 8-926-759-60-58, 8-916-463-55-54.

Как мы работаем:

• работаем без предоплаты
• оперативный выезд к заказчику
• гарантия и договор
• высококвалифицированный персонал
• помощь в приобретении материалов
• работаем без выходных

Наша компания занимается подключением электричества от столба к дому в новых построенных домах и давно эксплуатируемых в деревнях и на дачах.



Подключение питания от столба к дому требует навыков, опыта и знаний сотрудников, поэтому не стоит доверять такую сложную работу кому попало, ведь от этого зависит электроснабжение вашего дома и ваш комфорт соответственно.

Ввод в здание от питающей опоры электролинии осуществляется двумя способами:

• воздушной линией  самонесущим изолированным проводом СИП

• кабелем проложенным в земле

Грамотно сделанное подключение от столба к дому кабелем СИП прослужит многие десятилетия и не будет порван никакими ветрами. Провода натянутые от столба к дому обрывает не из-за некачественных комплектующих, а из-за халтурного монтажа, так как в армаатуру для самонесущего кабеля заложен огромный запас прочности.

В первом варианте провод СИП от столба подходит к дому, крепится за монтажный крюк , а далее в дом идет кабель медный ВВГнг сечением минимум 6мм2, а лучше 10 мм2. Соединение провода СИП с кабелем ВВГнг происходит с помощью специальных изолированных прокалывающих зажимов. Категорически нельзя заводить СИП без разрыва в электрощит – такой провод предназначен для применения в воздушных линиях электропередач. Использовать его при прокладки проводки в доме любым способом недопустимо.

Второй способ запитать дом-это проложить кабель в земле. От щита на опоре кабель опускается по столбу(опуск кабеля обязательно в металлической трубе по всей длине от щита до траншеи), а далее в траншее на глубине не мнее 80 см прокладывается без разрыва до основного щита в доме или специального помещения где он установлен.



В таких случаях лучше использовать бронированный кабель с алюминиевыми или медными жилами. Возможна прокладка кабелем ВВГнг в ПНД трубе, но срок службы такого кабеля значительно меньше. Сечение кабеля нужно рассчитывать от протяженности его и суммарной нагрузки потребителей с запасом.

Важным моментом при подключении электричества от столба к дому является правильная сборка щита и заземление.

В такой ситуации можно прибегнуть к нашей помощи. Мы проводим ввод в дом согласно всем нормам, и делаем это качественно.





Ниже приводим ряд правил, которые опубликованы на официальном  сайте  МОСОБЛЭНЕРГО:

1. Расстояние от дополнительной опоры до столба должно быть не менее 15 метров;
2. Расстояние от дома до дополнительной опоры – от 10 метров;
3. Расстояние между землёй и электропроводами от 3,5 метра для пешеходных дорожек, от 6 метров – для автомобильных дорог;
4. Глубина заложения силового кабеля при траншейном способе прокладки – от 0,8 метра;
5. Расстояние от точки ввода кабеля в дом до окна (балкона) – от 1,5 метра;
6. Расстояние от проводов до внешних конструкций дома – до 5 см;
7. Расстояние от точки ввода до земли – 2,75 метра.



Фурнитура СИП для правильного подключения электричества от столба



Итак,давайте разберемся, какая понадобиться фурнитура для провода СИП:

• анкерные зажимы для крепления линий магистрали
• зажимы ответвлительные прокалывающие в количестве+ число жил сип*2(они понадобятся с двух сторон)
• бандажная лента для крепления крюков  под анкерные кронштейны
• кронштейн анкерный
• скрепы для ленты

Эти метизы продаются на любом строительном рынке и электротоварах.









Сам ввод электролинии делится на два участка:

• сеть до дома с изоляторами;

• ввод в дом из наружной стены во внутрь.

Если расстояние между столбом и домом более 30 метров, ставится дополнительная опора. При вводе линии в здание точку крепления желательно поднять на верхнюю часть дома, тем самым кабель будет висеть вне зоны повреждения и его натяжение будет оптимальным. Сечение кабеля должно быть 16мм2, если длина от точки соединения до дома составляет более 60 метров имеет смысл увеличить сечение.



Армаатура для СИП – зажимы анкерные для натяжения, кронштейны, зажимы соединительные и т. д. следует покупать в специализированных магазинах вместе с кабелем. Кабель идущий в дом от места соединения в основной щит должен прокладываться открыто в ПНД гофре или трубе по фасаду здания.   Важные моменты при натяжке кабеля:

• обязательно должен быть небольшой провис(петля) кабеля на участке  от столба к дому по центру длины для компенсации температурных расширений и ветровых нагрузок
• анкерные зажимы должны крепиться к крепким крюкам, имеющим прочную основу, к  столбу крюки крепят с помощью нержавеющей бандажной стальной ленты, которую очень крепкая на разрыв
• у ввода в дом и на столбе обязательно нужно сделать петлюкабеля и не делать в натяг





Несколько советов при укладки в земле кабеля:

• лучше всего подойдет для таких работ бронированный кабель, так же можно использовать ВВГ с медными жилами и проложить в гофре или трубе .

• глубина траншеи не менее 80 см. На дне не должно быть мусора и больших камней, которые могут повредить кабель

• рекомендуется проложить подушку из песка на дне, если будут происходить движения мерзлого грунта, она сыграет роль демпфера не повредив при этом кабель

• контур заземления имеет смысл сделать рядом и подвести к дому заземляющую шину от него  в одной траншеи для экономии и удобства

• следует проложить сигнальной лентой в два слоя по всей длине траншеи -10-15 см от кабеля первая лента и 20 см от уровня земли вторая сигнальная лента. Она обезопасит повреждение кабеля при земляных работах в будущем.







Вот что необходимо знать, чтоб правильно и безопасно проложить кабель в траншее.Выберите и разместите кабельную трассу. Избегать прокладку вблизи больших деревьев с толстыми корнями, а также она не должна находиться под автостоянками и в других местах с повышенной нагрузкой на грунт.Расстояние между фундаментом дома и трассой должна быть не менее 60 см. Она может проходить под землей, вблизи дома, но не в коем случае под его фундаментом.Глубина траншеи под кабель не менее 1 метра.Следующим этапом будет очистка траншеи мусора. Необходимо сделать подушку из песка глубиной 15 см. Песок должен закрывать все дно траншеи. Песок используется мелкой фракции.Кабель необходимо выбирать от зависимости потребляемой мощности электроэнергии потребителем.Укладываем кабель без сильного натяжения с необходимой петлей запаса на поворотах.Обязательно сделайте  схему-чертеж, где проложен бронированный кабель.На чертеже укажите места выхода кабеля из грунта у дома. Сверху засыпаем кабель подушкой из песка толщиной 15 см.

Должно быть равномерное распределение песка над кабелем .  Грунт должен быть без посторонних предметов. Затем прокладываем сигнальную ленту, которая предупредит о том, что в этом месте проложен кабель. И снова засыпаем грунтом, но с запасом. Учитывайте, что грунт будет проседать.Сигнальную ленту кладут над кабелем около 30 см и 30 см от поверхности земли.И напоследок обязательно заземлите кабельную броню. Проверьте кабель. В нем должно отсутствовать короткое замыкание броневого кабеля и жил между собой.Наши специалисты имеют высокую квалификацию, а компания все требуемые разрешения на проведение работ по подключению к электросетям. Мы работаем быстро и в кратчайшие сроки предоставляем возможность пользоваться электричеством и жить с комфортом. Звоните нам и мы проконсультируют по всем вопросам, поможем выбрать нужные материалы, проведем качественный монтаж с гарантией.

Все фото сделаны нами на наших объектах.

rybilnik.ru

Как подвести электричество к частному дому

Ни один современный загородный дом не может существовать без электричества. Объясняется это тем, что абсолютно все приборы в доме работают от электроэнергии, начиная от плиты для приготовления пищи, радио, телевизора, и  заканчивая приборами отопления (если нет газа).

Отметим, что электроэнергия может потребоваться и тогда, когда вы только начинаете свое строительство. В противном случае вы просто не сможете работать сварочным инвертором, циркуляркой, а также прочим инструментом, отвечающим за функции: распилить, подкрутить, размешать и др. Поэтому первым, что требуется при покупке земельного участка, это провести электрическую энергию, о возможностях подключения которой мы поговорим в этой статье.

Способы подвода электричества к частному дому

Инженеры-электрики считают допустимым только два способа подключения:

1. Подземный способ. Такая технология подвода электрической энергии к дому считается самой безопасной. Дело в том, что, закопав кабель в землю, вы сможете избежать аварий на трассе, связанных с ветром, упавшими деревьями, исключить усталость кабеля, растрескивание изоляции от воздействия солнца и другие неприятности. Принцип такого подключения можно условно разбить на три этапа.

• Первый этап заключается в прокапывании траншеи от столба к дому. При этом учтите, что для вас будет тем лучше, чем глубина траншеи будет больше. Однако всегда помните, что возможность аварии подземной трассы также не исключена. Поэтому делайте глубину траншеи не более 90 см. Ширина траншеи, для удобства работы должна быть не меньше, чем ширина лопаты, которой вы будете копать. На дно траншеи обязательно просыпают щебенку, которая и будет являться уплотнителем. Затем кладут кабель в специальной, плотной оболочке и, поверх него, засыпают подушку из песка, поверх которой также кладут слой щебня. При этом учтите, что в яме вместе с кабелем не должно быть никаких стеклянных осколков, которые могут повредить целостность трубы.
• Второй этап заключается в оборудовании места входа кабеля в землю. В этом месте следует, кабель пропустить через металлическую трубу, купить которую можно в компании МеталлХолдинг здесь – metallholding-spb.ru. Часть трубы должна обязательно находиться в земле, а другая часть, на воздухе. Это поможет исключить механические повреждения на местах ввода.
• Третий этап включает в себя непосредственный подвод в дом. Здесь, сверлят отверстие в фундаменте дома и затягивают кабель, который потом (в зависимости от типа приходящего напряжения) будет подключаться к однофазному или трехфазному счетчику.

2. Наружный способ. В этом случае провод от столба к дому будет проложен по воздуху, что повлечет за собой меньшее количество затрат времени, средств и сил. Тем более, что на случай аварии, бригаде работников электрической службы, будет легко устранить проблему. Если электрические столбы идут по вашей стороне улицы, то с подключением проблем не возникнет. Здесь, самое главное, чтобы расстояние от столба до ввода электрических проводов в дом не было больше чем 25 метров. Если столбы идут не по вашей стороне улицы, а напротив, то вам придется ставить промежуточную опору, которая позволит добиться условий, чтобы расстояние от проезжей части (от асфальта) до минимальной точки провисания провода, было равно 6 метров. В принципе, если у вас двухэтажный дом, то дополнительная опора может не потребоваться.

Подводя итог этой статьи, отметим, что к дополнительным требованиям к протяжке электрического кабеля наружным способом, относят:

• Расстояние точки ввода электрического провода в дом, до земли должно быть не менее 2,75 метра.
• Расстояние от пешеходной дорожки до кабеля, должно быть не меньше чем 3, 5 метра.
• Работа по подключению должна проводиться только при наличии утвержденного проекта.

electramist.com

Особенности подвода электричества к загородному дому

Нельзя выполнить электропроводку в индивидуальном коттедже, не осуществив перед этим ввод электричества в здание. В России распространены два способа прокладки питающих кабелей: воздушный и подземный. При выборе оптимального варианта следует учитывать такие особенности как место расположения столба электропередач, его отдаленность от дома, высоту коттеджа, точку ввода питания в домовладение.

Об основных способах ввода

Чаще всего подключение домовладения к электросети производят путем подсоединения к наиближайшей опоре ЛЭП сквозь внешнюю стену строения. При этом способ прокладки питающих кабелей может быть:

• Воздушным

Такой способ весьма популярен, так как отличается простотой и экономичностью. При этом воздушный ввод имеет и недостатки: возможность повреждения кабеля (ветрами, снегом, деревьями), нарушение эстетики фасада здания, не очень долгий срок эксплуатации линии.

• Подземным (или траншейным)

Методика менее востребована, поскольку считается более дорогой и требующей изрядных трудовых затрат. К плюсам технологии относят: сохранение привлекательности внешнего вида здания, долгий срок эксплуатации линии (благодаря ликвидации угроз для целостности кабеля).

Как устроить воздушную линию электроснабжения?

Выбрав для себя этот путь, собственник дома должен помнить, что расстояние от строения до столба ЛЭП должно быть не более 25 м. При превышении указанного значения следует установить промежуточную опору. В противном случае проводам грозят значительные нагрузки при сильном ветре, налипании снега и пр. Существует ряд возможностей для выполнения такого ввода – при помощи:

• АВТ – алюминиевых проводов с ПВХ изоляцией на стальном несущем тросе;

• АПВ – алюминиевых изолированных проводов;

• СИП – самонесущих изолированных проводов.

Из перечисленных вариантов специалисты советуют останавливать выбор на последнем. В этом случае проложенную коммуникацию характеризует относительная долговечность. Кроме того, при ее прокладке не требуется устройства вспомогательной конструкции в виде несущего кабель троса.

Нужно знать, что согласно нормативам высота подводящего кабеля, проходящего над проездом для транспортных средств, должна составлять 6 м и более. В случае если снизу находится лишь дорожка для пешеходов, эта величина может быть снижена до 3,5 м. Кроме того, крепление проводов к изоляторам на доме должно осуществляться на высоте в 2,75 м (и выше) от земли.

Поскольку воздушный способ ввода электричества не исключает возможности обрыва проводов, полезно предусмотреть электронную защиту, которая будет спасать приборы от чрезмерно высокого напряжения в сети. Следует помнить, что при обрыве «нуля» значительно возрастает межфазное напряжение (до 380В), при котором стандартные автоматы не срабатывают (они «ловят» лишь значения, превышающие допустимую нагрузку). Сохранить электроприборы в исправном состоянии поможет наличие в распределительном щитке особой защиты от скачков сетевого напряжения.

О специфике обустройства подземной линии электроснабжения

Этот вариант обычно предполагает использование силового кабеля с бронированной оболочкой. Последний укладывают в траншее глубиной от 0,8 м на песчаную подушку, имеющую 0,2 м в толщину. Затем кабель присыпают таким же слоем песка. После дальнейшей засыпки траншеи грунтом на высоту 0,4-0,5 м прокладывают сигнальную ленту, предупреждающую о наличии в земле кабеля. По окончании этих работ заполняют оставшуюся выемку до краев.

Кроме того, в подобных случаях нужно подготовить прокладку ответвления в стене дома и у столба ЛЭП. В этих местах кабель укладывают в защитную металлическую трубу, которая частично находится в земле. Ввод в здание осуществляется на высоте в 1,8 м от уровня грунта.

Что дальше?

Важно помнить, что на протяжении всей линии от опоры ЛЭП до вводного устройства в дом кабель должен быть цельным (не иметь сращиваний, скруток или паек). При проводке его сквозь стены обычно используют защитные кожухи (пластиковые или металлические трубки). В случае выполнения подземной линии электроснабжения оптимальной будет прокладка кабеля сквозь стену в той самой трубе, что предусмотрена для вывода его из-под земли.

Проведенный внутрь коттеджа кабель подключают к распределительному щитку, в котором предусматривают наличие автоматических выключателей, шин зануления и заземления, устройств защитного отключения и так далее. Затем производят разводку внутренней сети. Формирование безопасной электросети загородного домовладения – дело трудоемкое и серьезное, поэтому крайне желательно, чтобы им занимались квалифицированные специалисты.

Обсудить на форуме (комментариев 23). пат ответил в теме #13043 9 мес. 3 нед. назад Korshun пишет:

какой вариант подключения выбрали?

Я уже ответил в предыдущем посте Korshun ответил в теме #13040 9 мес. 3 нед. назад пат пишет: Доброго всем дня! Есть ли на форуме профессиональные электрики, ну или те, кто хорошо в этом разбирается? Может кто подскажет, как будет правильнее подключиться к уже подведённой линии. Свет проводили на участок, когда дома ещё не было и распред. щит установили в гараже. После, две фазы из трёх, были заведены в бытовку и распределены на свет, розетки обогреватели и т. д. Рекомендую этот интернет-магазин электрики для заказа электрооборудования. Сейчас встал вопрос как подключить дом с учётом того, что в бытовке останется только одна фаза? Через распределительные зажимы непосредственно от сип или от входного выкл. (на фото выделил красным). В дом заводиться будет по воздуху, но под домом в трубе ПНД.

В доме будет свой распределительный щит.

С Уважением, Андрей.

какой вариант подключения выбрали?

пат ответил в теме #12864 11 мес. 4 нед. назад Korshun пишет:

каким способом завели электричество?

Через распределительные зажимы от СИП, а дальше всё как на фото Korshun ответил в теме #12848 1 год 5 дн. назад пат пишет: Доброго всем дня! Есть ли на форуме профессиональные электрики, ну или те, кто хорошо в этом разбирается? Может кто подскажет, как будет правильнее подключиться к уже подведённой линии. Свет проводили на участок, когда дома ещё не было и распред. щит установили в гараже. После, две фазы из трёх, были заведены в бытовку и распределены на свет, розетки обогреватели и т. д. Сейчас встал вопрос как подключить дом с учётом того, что в бытовке останется только одна фаза? Через распределительные зажимы непосредственно от сип или от входного выкл. (на фото выделил красным). В дом заводиться будет по воздуху, но под домом в трубе ПНД. Брали электротовары в этом интернет-магазине Москвы www.elektrika220.ru .

В доме будет свой распределительный щит.

С Уважением, Андрей.

каким способом завели электричество?

www.karkas.info

от получения разрешения до монтажа

Электричество давно и прочно вошло в жизнь каждого человека и существенно облегчает ее. Поэтому, очень часто бывает необходимо решить такой вопрос, как подводка электричества к дому. Для подключения к электричеству нового дома или дачи, должны быть соответствующие разрешения, выдаваемые организацией, занимающейся энергоснабжением того или иного района.

Практическое выполнение работ осуществляется, как правило, специалистами из этой же организации. В дальнейшем, за эксплуатацию сети будет отвечать владелец дома или дачи.

Отвод сети для подключения, обычно берется от опоры электропередач, находящейся ближе всего к дому или участку. Эта процедура может производиться различными способами.

Воздушный способ подводки кабеля

При воздушном способе подключения, кабель подводится по воздуху, начиная от и заканчивая , размещаемым снаружи. В некоторых случаях провод может проходить сквозь стену дома к щитку, расположенному во внутреннем помещении.

В этом случае провод будет подвергаться воздействию негативных погодных условий. Например, провода с изоляцией из ПВХ, при воздействии низких температур, приобретают хрупкость и ломкость, приходя в полную негодность уже в первую зиму. И, наоборот, резиновая изоляция не боится морозов, однако, она не любит прямого попадания солнечных лучей, от воздействия которых она сохнет и крошится. Поэтому, все эти факторы необходимо учитывать при выборе места прокладки проводов.

Траншейный способ подводки

Очень часто используется траншейный способ, при котором для прокладки кабеля используется выкопанная траншея, проходящая от опоры до дома. В этом случае, кабель имеет двойную изоляцию и укладывается в металлическую трубу, после чего он закапывается.

Оба способа обладают определенными достоинствами и недостатками. При воздушном способе легче осуществлять контроль за состоянием кабеля и выполнять его замену. Однако, он постоянно подвергается негативному воздействию различных погодных условий. Траншейный способ обеспечивает кабелю долговечность и более длительную эксплуатацию. Тем не менее, такого кабеля требует большего количества времени.

Основным условием качественной подводки электричества к дому является отсутствие скруток, паек и сращиваний в кабеле на всем его протяжении.

Минимальное сечение кабеля должно составлять: для медного — 2,5 мм.кв, а для алюминиевого — 4,0 мм.кв. При покупке кабеля, желательно создать небольшой запас.

При прохождении кабеля по стене, его необходимо спрятать в виниловый короб или гофрированную пластиковую трубу.

Таким образом, если подводка электричества к дому выполнена правильно, а также при соблюдении всех правил, проводка прослужит очень долго, и обеспечит надежное снабжение дома электроэнергией.

Как подключить электричество от столба

Нельзя выполнить электропроводку в индивидуальном коттедже, не осуществив перед этим ввод электричества в здание. В России распространены два способа прокладки питающих кабелей: воздушный и подземный. При выборе оптимального варианта следует учитывать такие особенности как место расположения столба электропередач, его отдаленность от дома, высоту коттеджа, точку ввода питания в домовладение.

Об основных способах ввода

Чаще всего подключение домовладения к электросети производят путем подсоединения к наиближайшей опоре ЛЭП сквозь внешнюю стену строения. При этом способ прокладки питающих кабелей может быть:

Воздушным

Такой способ весьма популярен, так как отличается простотой и экономичностью. При этом воздушный ввод имеет и недостатки: возможность повреждения кабеля (ветрами, снегом, деревьями), нарушение эстетики фасада здания, не очень долгий срок эксплуатации линии.

Подземным (или траншейным)

Методика менее востребована, поскольку считается более дорогой и требующей изрядных трудовых затрат. К плюсам технологии относят: сохранение привлекательности внешнего вида здания, долгий срок эксплуатации линии (благодаря ликвидации угроз для целостности кабеля).

Как устроить воздушную линию электроснабжения?

Выбрав для себя этот путь, собственник дома должен помнить, что расстояние от строения до столба ЛЭП должно быть не более 25 м. При превышении указанного значения следует установить промежуточную опору. В противном случае проводам грозят значительные нагрузки при сильном ветре, налипании снега и пр. Существует ряд возможностей для выполнения такого ввода – при помощи:

АВТ – алюминиевых проводов с ПВХ изоляцией на стальном несущем тросе;

АПВ – алюминиевых из

electricligt.ru

Подвод электричества к дому (жилому), подземный способ ввода.







Тема: как осуществляется поздемный способ подвода электричества к дому.



Большими преимуществами по сравнению с воздушным методом прокладки электрического ввода, обладает подземный подвод электричества к дому. Если в навесном методе существует опасность повреждения кабеля от ветра, обледенения, прикосновения длинных предметов, усталости провода от натяжения или обрыв при случайном зацепи проезжающей под проводом  автомобиля с большими габаритами и прочих условий, то при подземной укладки электрического ввода эти опасности отсутствуют.



И так, весь участок данного подвода электричества к дому, условно разделим на три части. Первым будет место входа кабеля от столба либо подстанции в грунт. В этом месте кабель помещается в стальную трубу подходящего диаметра для защиты от механического повреждения. Сама форма этой трубы, может быть произвольная, в зависимости от пути следования кабеля, но для облегчения ввода кабеля в эту трубу, радиус изгибов должен быть по возможности максимально большим.



Далее трубу надёжно крепят к столбу, от которого происходит запитка. Вторым участком является сама траншея, по которой и будет проходить подвод электричества к дому. Выкапывается траншея с глубиной от 60 до 90 см. и шириной около 40 см. Обязательно очищается от мусора и острых осколков стекла или металла, которые могут повредить кабель. На дно ложится твёрдая поверхность в виде кирпича, бетонных плит и кусков металлических труб (кабель внутри труб). Кстати, не желательно соединять данные куски трубы встык, желательно делать небольшой отступ друг от друга или впускать одну в другую по возможности.



После укладки кабеля, сверху желательно, также защитить какой либо твердой поверхностью. Далее делается песочная насыпь, высотой около 20 см. для эффекта подушки при случае, когда по этому месту будет проезжать транспорт или действовать иная нагрузка. Да и легче будет достать кабель при необходимости в случае замены. И по окончанию  всех предыдущих этапов работы, это всё засыпается грунтом.





Третьим участком будет место вывода электрокабеля на поверхность и вход в Ваш дом. Как и в первом участке, делается защита от механических повреждений в виде стальной трубы. Так же один конец запускается в траншею, а другой  в дом. Труба надежно крепится к основе здания, и при идеальном случае будет цельной, пройдя сколь стену к месту подсоединения.



Что же касается количества фаз и самой нагрузки. Обычно в частные дома и загородные дачи, подвод электричества к дому делается однофазным за исключением особой потребности в трёх фазах, когда требуется именно подключение  трехфазной нагрузки. К примеру, станков для мастерской с трёхфазными электродвигателями. За ранее необходимо знать, нужно ли вам три фазы или вполне хватит одной, чтобы в будущем не переделывать подвод.



В зависимости от общей электрической нагрузки, которую Вы будете подключать одновременно, следует рассчитывать и сечение кабеля закладываемого в грунт. Как правило, оно составляет 4 квадрата при условии, что расстояние от столба или подстанции будет не более 10 м. и 6 квадрат, если больше 10 м. медного провода. Разрешается одножильный провод, но лучше все, же прокладывать многожильный. В случае алюминия, сечение берётся в 3 раза больше.



Обязательным и необходимым условием является цельность всего участка электрического ввода, начиная от места подсоединения с центральной электромагистралью и до самого непосредственно вводного устройства, будь то вводной рубильник или электросчётчик. Также запрещаются различные дополнительные подсоединения к данному электровводу. По существующим нормам, относящимся к электричеству, как в случае воздушного, так и подземного подвода, это считается частью электромагистрали, и его обслуживанием занимается владелец городской сети.



Именно он ответственен за исполнение и состояние линии. Чтобы все работы по сооружению электрического подвода, выполняемые Вами, были одобрены без замечаний, необходимо пригласить для согласования, представителя из обл-энерго, с которым и уточнить все нюансы. На этом и завершу данную тему, подвод электричества к дому, подземный способ электрического ввода.



P.S. Подвод электричества к дому подземным способом является более надёжным, чем воздушный, но в силу различных причин им не везде удаётся воспользоваться.

electrohobby.ru

Подключение дома. Подключение частного дома.

Подключение частного дома. Ввод в дом

Подключение к ВЛ, ВЛИ осуществляется опытным специалистом. Позвонив в нашу компанию мы будем рады Вам помочь с подключением дома, дачи, бытовки, стройплощадки, гаража и других строений к опоре. Готовы выполнить электромонтажные работы по подключению дома, проектирование, электрофизические измерения по самым приемлемым ценам. Работаем в любое удобное для вас время. Гибкая система скидок.

Подключения дома к электричеству

 Для того чтобы подключить частный дом или коттедж необходимо подключение вводного кабеля к линии электропередач 0,4 кВ. В настоящее время при подключении линии к ВЛ, ВЛИ 0,4 кВ эксплуатирующая организация требует установить концевую муфту. Про установку концевой муфты можно узнать ТУТ.  Так же перед подключением вводных кабелей, если у вас новое строительство, необходимо собрать некоторые документы.

1. Получить технические условия (Т.У)
2. Выполнить проект на электроснабжение жилого дома
3. Получить акт разграничение
4. Выполнить монтаж на основании проекта
5. Произвести электрофизические измерения (ЭФИ)
6. Получить акт осмотра смонтированного оборудования
7. Заключить договор с энергосбытом
8. Получить наряд на включение

 И только потом можно подключить ввод в дом. Заказывая проект у строительной организации или ИП, перед оплатой попросите показать проект, немного его объяснив. Очень часто проектировщики делают проект шаблонным, забывая изменить адрес, расчеты, вид и способ прокладки кабеля. Расположение и количество розеток, выключателей так же очень часто не соответствует действительности. При сдачи объекта в эксплуатацию могут возникнуть дополнительные неудобства или замечания. Помните, многие проектировщики делают проект выгодным для них, устанавливая дополнительные аппараты и модули защиты, многим для этапа строительства это лишняя трата денег.

Ввод в жилой дом

Ввод кабеля в дом. Кабель для подключения дома

Как правило, частный жилой дом подключается алюминиевым кабелем или проводом сечением жилы не менее 16 мм2. (АВВГ 2 Х 16, СИП 2 Х 16, АВБбШВ 2 Х 16, АВВГ 4 Х 16, СИП 4 Х 16, АВБбШВ 4 Х 16 , где первая цифра 2 или 4 это количество жил кабеля, а вторая цифра 16- сечение токопроводящей жилы мм2). На сегодня существует несколько способов подключения линии к опоре. Если воздушная линия изолирована (ВЛИ) то подключения кабеля к опоре происходит с помощь прокалывающих зажимов ЗОП. Это очень удобный способ, этот зажим предназначен для электрического соединения изолированных проводов ВЛИ-0,4 кВ с изолированными проводами ответвлений путем прокола изоляции. Если воздушная линия не изолирована (ВЛ) то подключения кабеля происходит с помощь ответвительных сжимов.

 Если у вас трехфазное подключение дома, тогда кабель необходимо использовать четырех жильный, если однофазное— двухжильный.  При спуске кабеля с опоры (при прокладке в земле) его необходимо защитить металлоконструкцией (трубой, уголком, кожухом) заводского изготовления с полимерным покрытием. Кабеля должны быть закрыты от земли не менее 2 метров.

Схема подключения электричества к дому

Схема подключения ввода в дом может быть разной. Воздух-воздух, воздух-земля, земля-земля, земля воздух.

У нас в наличии имеются все необходимые материалы, Вам не придется тратить время на поиски нужного элемента. Бесплатный выезд и консультация по Минску и Минскому району.

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Каким кабелем делать ввод в дом

Какой кабель подходит для подключения по воздуху

Чтобы сделать подключение кабеля, создать качественное, безопасное соединение линии, необходимо выбрать не просто прочный проводник, но и тот, который не разрушается под солнечным светом. Для этой цели можно использовать силовую коаксиальную марку кабеля АВК, кабель, имеющий трос и медные жилы ВВСГ. Чаще всего в таких ситуациях используется самонесущий тип изолированного провода СИП. Какой проводник лучше подходит для ввода в дом из вышеназванных, точно сказать нельзя. Все проводники подходят для того, чтобы подводить электрическую энергию от ВЛЭП к учетному узлу. Медные кабели выдерживают большую нагрузку тока, по сравнению с алюминиевыми, даже несмотря на то, что они при этом имеют одинаковое сечение. Цена их выше. В результате, делая выбор в пользу того или иного проводника, нужно отталкиваясь от бюджета и технических характеристик.

Проводниковое сечение указывается в техническом задании, одобренном электроснабжающей компанией. Оно зависит от суммарной потребительской нагрузки. Но, по требованиям ПУЭ, кабельное жильное сечение должно составлять не меньше 10 квадратных миллиметров для меди и 16 квадратных метров для алюминия. При этом должно соблюдаться следующее условие: совмещенный PEN-провод не разделяется на провод нулевой защитный и рабочий.

Крепление самонесущих кабелей происходит с помощью двух способов:

Подключение с использованием арматуры считается более передовым методом. С помощью нее выполняется натяжение с закреплением кабеля. При этом она обладает определенным запасом прочности. Его превысить, например, если на кабель упадет дерево, арматура начинает непременно разрушаться, высвобождая кабель. Однако ее применение позволяет снизить риск обрывов.

Общие требования прокладки кабеля или провода по воздуху

Расстояние от столба до дома должно быть не больше 25 метров, в противном положении, необходимо поставить еще один дополнительный столб. Подключение по воздуху рядом с дорогами общего пользования должно быть на расстоянии не меньше 6 метров.

Воздушная прокладка кабеля сопряжена со своими преимуществами. Ее осуществлять быстро, стоит она дешевле. Недостатком является высокий риск обрывов кабеля, если произойдет падение дерева. Кроме того, в этот момент будет ограничен проезд для автомобилей, строительной техники.

Какой кабель нужно использовать, чтобы сделать ввод электричества в дом, используя наземную прокладку

Если был выбран подземный способ прокладки кабеля, проводник опускается по столбу через трубу и прокладывается под землей. Высота трубы над землей при этом составляет не меньше двух метров. Данный способ прокладки трудоемкий. На него необходимо дополнительно тратится, чтобы обустроить траншею.

Глубина траншеи при этом составляет 700 миллиметров, если речь идет о прокладке небронированного источника в канале кабеля, трубе из полиэтилена или асбеста. Глубина в 700 миллиметров подойдет для укладки бронированных кабелей. Глубина в 1000 миллиметров и больше подходит для прокладки небронированного источника, не имеющего дополнительной защиты.

Каким кабелем делать ввод в дом при подземной прокладке

Чтобы выполнить электромонтажную работу таким способом, следует остановить свой выбор на бронированных источниках с маркировкой ВБШв, АВБШв. Также для работы подойдут кабели, не имеющие защиты от физических повреждений — АВВГ, ВВГ. Важно указать, что при этом подвод кабеля к учетному узлу выполняется через фундамент или делается через стенку. Кабельный проход к дому осуществляется в металлической трубе. Место входа заполняется с помощью негорючего материала. Запрещается при этом заведение кабеля в дом под его основанием. Это связано с тем, что проводник может быть поврежден при усадке.

В результате, если происходит подключение дома от линии электрической передачи следует непременно предусмотреть контур заземления и заземлить все виды токопроводящих частей, в том числе броню кабеля.

Общие сведения о коаксиальных кабелях — Полное руководство

Что такое коаксиальный кабель?

Запатентованный в 1880 году коаксиальный кабель является стандартным средством передачи высокочастотных электрических сигналов на расстояния с низкими потерями сигнала. Он имеет множество применений, включая магистральные телефонные линии, сигналы кабельного телевидения и усилители сотовой связи. Кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Коаксиальный кабель

имеет внутреннюю и внешнюю жилы, которые имеют общую геометрическую ось.Это предотвращает электромагнитные помехи и обеспечивает более надежную передачу данных на большие расстояния.

См. Полные комплекты усилителя сигнала ячеек для вашей ситуации:

Дом

Автомобиль

Бизнес

Коммерческий

Как устроен коаксиальный кабель?

Коаксиальный кабель состоит из одного медного или стального провода с медным покрытием в качестве центральной жилы, по которой передается высокочастотный сигнал.Этот провод окружен диэлектрическим изолятором, часто сделанным из пластика, который поддерживает постоянное расстояние между центральным проводником и следующим слоем. Этот изолятор обернут металлическим экраном из плетеной меди, алюминия или другого металла. Это устраняет внешние электромагнитные помехи. Последний слой — это резиновая обертка, изолирующая всю конфигурацию.

Коаксиальный кабель

может использоваться как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов от солнца и влаги.Кабели, предназначенные для использования на открытом воздухе, могут проходить по внешней стороне вашего дома к спутниковой антенне или к кабельной приставке в углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Как работает коаксиальный кабель?

Коаксиальный кабель передает сигнал по центральному медному проводу, а также по металлическому экрану. Оба этих металлических проводника создают магнитное поле. Изоляторы не позволяют сигналам вступать в контакт или гасить друг друга.Изоляторы также защищают сигнал от внешних магнитных полей. В результате сигнал передается на большие расстояния с небольшими помехами или потерей сигнала.

Использование и применение коаксиальных кабелей

Коаксиальный кабель

используют кабельные операторы, телефонные компании и интернет-провайдеры. Если у вас есть кабельное телевидение, у вас дома проложен коаксиальный кабель. Коаксиальные кабели также используются для подключения видеомагнитофонов к телевизору или подключения вашего телевизора или цифрового преобразователя к персональной антенне.

Сигнальные усилители

Wilson Amplifiers — ведущий поставщик усилителей для сотовых телефонов. Коаксиальный кабель также используется для подключения к усилителю сотового телефона. Антенна устанавливается снаружи вашего дома, усилитель усиливает сигнал сотового телефона внутри вашего дома, вторая антенна устанавливается внутри вашего дома. Коаксиальный кабель связывает три устройства вместе. Используя эту технологию, вы можете усилить слабый сотовый сигнал 3G и 4G. Он не может создавать сигнал там, где его не было, и не может усилить сигнал стационарного Wi-Fi.

Базовый РФ

RF — это радиочастота. Радиочастотные волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальный кабель передает радиочастотные сигналы.

Кабельный Интернет (медный)

Кабельный Интернет работает по коаксиальному кабелю. Кабель на основе меди поступает в ваш дом от поставщика услуг кабельного телевидения. Затем вы подключаете разъем к маршрутизатору или кабельному модему, который затем подключается к вашему телевизору или компьютеру для доступа в Интернет и для просмотра по кабелю.

Радиолюбитель

Радиолюбители — это средство общения людей с помощью воздушных волн. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Радиолюбители могут быть установлены в глуши и не требуют Интернета или сотовой связи.

Сколько типов коаксиальных кабелей существует?

Есть много разных типов коаксиальных кабелей. Ваше приложение определит, какой кабель имеет лучшие характеристики. Проконсультируйтесь с руководством пользователя и спецификациями каждого типа, чтобы принять наилучшее решение.Существуют сотни кабелей на выбор, чтобы удовлетворить любые ваши потребности, но вот несколько распространенных типов.

Если вы очень рассчитываете на конкретные значения потерь или сопротивлений, пожалуйста, ознакомьтесь с техническими характеристиками для каждого типа.

Таблица размеров коаксиального кабеля

РГ-6 / У

Импеданс: 75 Ом

Размер сердечника: 1,024 мм

Тип диэлектрика: PF

Максимальное затухание: 5.650

LMR®400

Импеданс: 50 Ом

Размер сердечника: 2,74 мм

Тип диэлектрика: PF

Максимальное затухание: 3,5

RG-8

Импеданс: 50 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®600

Импеданс: 50 Ом

Размер сердечника: 4,47 мм

Тип диэлектрика: PF

Максимальное затухание: 2,3

RG-11

Импеданс: 75 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®900

Импеданс: 50 Ом

Размер сердечника: 6,65 мм

Тип диэлектрика: PF

Максимальное затухание: 2,5

LMR®200

Импеданс: 50 Ом

Размер ядра: 1.12 мм

Тип диэлектрика: PF

Максимальное затухание: 9.0

LMR®1200

Импеданс: 50 Ом

Размер сердечника: 8,86 мм

Тип диэлектрика: PF

Максимальное затухание: 1,3

LMR®240

Импеданс: 50 Ом

Размер ядра: 1.42 мм

Тип диэлектрика: PF

Максимальное затухание: 6,9

LMR®1700

Импеданс: 50 Ом

Размер сердечника: 13,39 мм

Тип диэлектрика: PF

Максимальное затухание: 0,8

PE = твердый полиэтилен PF = вспененный полиэтилен Максимальное затухание (750 МГц (дБ / 100 футов)

РГ-6 / У

RG-6 / U — очень распространенный тип коаксиального кабеля.Он имеет сопротивление 75 Ом и используется в большом количестве жилых и коммерческих приложений, включая кабельное телевидение.

RG-8

RG-8 похож на RG-6, но не может передавать чистые видеосигналы. Он имеет сопротивление 50 Ом и используется в комнатах управления аудиосистемой, на радиостанциях или в качестве соединений для внешних радиоантенн.

RG-11

RG-11 — это кабель большего сечения, используемый для кабельного телевидения, телевидения высокой четкости, телевизионных антенн и распределения видео.Он имеет сопротивление 75 Ом и обеспечивает частоту 3 ГГц.

LMR® — это новое поколение коаксиальных радиочастотных кабелей. Они обеспечивают большую гибкость, простоту установки и меньшую стоимость. Они используются в качестве линий передачи для антенн на ракетах, самолетах, кораблях, спутниках и средствах связи.

LMR®200

LMR®200 — это гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений. Он имеет сопротивление 50 Ом и отлично подходит для коротких антенно-фидерных участков.Это также имеет особенность низкого PIM.

LMR®240

LMR®240 также представляет собой гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений, с сопротивлением 50 Ом. Он разработан для коротких фидеров для различных приложений, включая GPS, WLAN и мобильные антенны.

LMR®400

LMR®400 — это гибкий коаксиальный кабель с сопротивлением 50 Ом. Используется для сборки перемычек в системах беспроводной связи и коротких антенно-фидерных участках.Если вам нужен кабель, который требует периодического или многократного сгибания, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

LMR®600 «Half Inch» также разработан для использования на открытом воздухе. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет сопротивление 50 Ом.

LMR®900 / 1200/1700

LMR®900 / 1200/1700 — это кабели большего размера, предназначенные для антенно-фидерных трасс средней мощности с любым приложением, требующим легко прокладываемого гибкого кабеля с низкими потерями.

Другие особенности коаксиальных кабелей

Длина коаксиального кабеля

Коаксиальный кабель бывает разной длины. Чем короче и толще кабель, тем сильнее будет передаваемый сигнал. Важно правильно выбрать длину и толщину кабеля. В радиосистемах длина кабеля сопоставима с длиной волны передаваемых сигналов. Вы можете изучить математику, чтобы выбрать лучшую длину кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора — все это влияет на качество длины волны, проходящей через ваш кабель.

Коаксиальные кабели и дБм

дБм означает отношение мощностей в децибелах (дБ) к мощности, измеренной на один милливатт. Используется в радио, микроволновых и оптоволоконных приложениях, это сила сигнала. Тип используемого коаксиального кабеля будет определять мощность вашего сигнала и количество дБм, которое может выдержать ваш кабель.

Коаксиальные кабели, сопротивление и сопротивление

Импеданс — это величина сопротивления, с которой сталкиваются волны, проходящие через коаксиальный кабель.Чем ниже импеданс, тем легче волны проходят через кабель. Кабель каждого типа имеет номинальное сопротивление. Факторы, влияющие на это, — это размер кабеля и материалы, из которых он изготовлен. Стандартные коаксиальные сопротивления составляют 50-75 Ом. Это было проверено как отличный баланс между мощностью, управляемой и низкими потерями.

Коаксиальные кабели и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы и может возникнуть искажение сигнала.По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто случается при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях LTE, HSPA и CDMA.

Что такое разъем для коаксиального кабеля?

Разъемы находятся на каждом конце кабеля. Они предназначены для сохранения целостности кабеля при передаче сигнала на ваше устройство. Обычно они покрываются металлами с высокой связностью, такими как устойчивое к потускнению золото или серебро.Тип нужного разъема зависит от того, к чему вы подключаетесь и как далеко от источника питания находится устройство.

Несколько общих типов разъемов включают:

---

SMA

SMA расшифровывается как Subminiature Version A. Это минимальный интерфейсный разъем для коаксиального кабеля с винтовым соединительным механизмом. Он имеет сопротивление 50 Ом и предназначен для работы от постоянного тока (0 Гц) до 18 ГГц. Применения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

F-Тип Коннектор

Разъем

F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый соединитель для бытовой проводки, который используется с кабельным телевидением, спутниковым телевидением и кабельными модемами. Обычно используется с кабелем RG-6 / U.

N-Тип Коннектор

Разъем

N-типа — это более крупный разъем для использования с толстым коммерческим кабелем.

Разъемы бывают «папа» или «мама».Разъемы с наружной резьбой имеют резьбу на внутренней стороне корпуса, а разъемы с внутренней резьбой имеют резьбу снаружи оболочки. Проверьте штекер на вашем устройстве, если он женский, вам нужен штекер, и наоборот.

Собираем вместе

Кабели RG6 с разъемами F-типа

Кабель RG6 представляет собой кабель сопротивлением 75 Ом с разъемами F-типа. Этот же кабель используется со многими устройствами кабельного / спутникового телевидения, и во многих домах он уже проложен, что упрощает его подключение и установку.

Разъем F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для бытовой проводки.

В основном используется для домашней установки площадью от 2 500 до 5 000 кв. Футов. Длина кабеля от 20 до 50 футов. Поставляется только в белом цвете.

Они поставляются с популярным мультирум weBoost Home и бюджетным weBoost Home 4G.

Кабели RG11 с разъемами типа F

Кабель RG11 — это еще один кабель сопротивлением 75 Ом с разъемами F-типа.Что отличает его от R6, так это его диапазон: в то время как R6 достигает максимума на высоте 50 футов, RG11 составляет от 50 до 100 футов и имеет более низкие потери.

Они не идут в комплекте с какими-либо из наших усилителей сигнала, но настоятельно рекомендуются, если вы считаете, что для питания усилителя вам понадобится более 50 футов кабеля.

Кабели Wilson400 с разъемами типа N

Кабель Wilson400 является кабелем спецификации LMR®400.

Это коаксиальные кабели профессионального уровня с сопротивлением 50 Ом, предназначенные для крупных сетей площадью от 7 500 до 50 000 квадратных футов. Длина кабеля в намотке составляет от 50 до 1000 футов. Ваш установщик обычно разделит кабель на более короткие отрезки, чтобы охватить диапазон установки при сохранении качества сигнала.

Wilson400 оснащен разъемом N-типа, большим разъемом, предназначенным для использования с толстым коммерческим кабелем.

Самыми популярными устройствами, в состав которых входят эти кабели, являются weBoost Connect 4G-X и линейка коммерческих усилителей сигнала WilsonPro.Однако они совместимы с любым оборудованием, в котором используются кабели с сопротивлением 50 Ом, оснащенные N-коннекторами.

LMR®600 и LDF4 / Al4 RPV-50 «полдюйма» с разъемом N-типа

Если вам нужно проложить кабель на высоте более 150 футов, ваш установщик может порекомендовать либо LMR®600, либо коаксиальный кабель «полдюйма». Это очень толстые кабели, которые намного более промышленны, чем любые другие разновидности, и к тому же дороги. Установщик порекомендует любой из них только в редких, специализированных ситуациях, в зависимости от индивидуальных потребностей, но если они это сделают, у них обязательно будет веская причина.Это лучшие из имеющихся на рынке кабелей для поддержания качественного уровня сигнала.

Разница между LDF4 и AI4 RPV-50 заключается во внутренней части — LDF4 имеет покрытие из пеноматериала, а AI4 RPV-50 не имеет ничего. Однако разница в функциях минимальна.

Кабели RG58 и RG174 с разъемами SMA

Кабели

RG58 и RG174 используются в усилителях транспортных средств. Разница между ними — лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с RG174 на 6 футов.Для больших транспортных средств, таких как дома на колесах или катера, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недорогие, что позволяет снизить стоимость кабеля.

Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с максимальной длиной RG174 в 6 футов.

Совместим с weBoost Drive 4G-M, weBoost Drive Sleek и weBoost Drive 4G-S.

Рекомендации перед покупкой кабелей

Перед покупкой коаксиального кабеля необходимо учесть несколько моментов. Какое устройство вы используете? Для усилителя сотовой связи может потребоваться другой кабель, чем для спутниковой антенны. Проверьте сопротивление, сопротивление и соединения.

Затем рассчитайте, как далеко вам нужно пройти между устройствами или от источника питания до устройства. См. Раздел о длине кабеля. Обычно более короткое расстояние от источника до устройства дает более четкий сигнал.

При перемещении на любое расстояние потеря сигнала неизбежна. Более короткий кабель будет иметь меньшие потери, чем более длинный кабель, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель, но все они будут иметь какие-то потери. Допустимая потеря будет зависеть от ваших устройств и вашего приложения. Чтобы минимизировать потери, импедансы источника и нагрузки должны быть правильными. Чтобы рассчитать размер убытка, воспользуйтесь онлайн-калькулятором в Интернете, например, www.qsl.net. Введите тип линии, длину линии, частоту, КСВ нагрузки и потребляемую мощность.Будут рассчитаны согласованные потери, потери КСВ, общие потери и отключенная мощность. В Интернете есть много калькуляторов, а формулы можно рассчитать вручную.

Мы не поддерживаем это специально. Калькулятор потерь QSL

Потеря сигнала на 10 футов

Чем больше длина кабеля, тем больше потери сигнала. Усиление и потеря сигнала измеряются в децибелах (дБ). А децибелы измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Согласно диаграмме, Wilson400 (и столь же мощный RG11) имеет лучшие минимальные потери и почти вдвое эффективнее RG6 для домашних установок.Единственные кабели более мощные — это дорогой LG600 и даже более дорогой Half-Inch.

RG174 никогда не следует устанавливать в какое-либо устройство, которому требуется более 6 футов кабеля, поскольку он плохо справляется с передачей сигнала на расстоянии 10 футов.

Как всегда, вы можете преобразовать кабельную систему с помощью специальных кабельных разъемов и переходников. Однако смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, поэтому лучше использовать соответствующие 50- или 75-омные системы и кабели того же типа.

В чем разница между кабелями на 50 и 75 Ом? Эта аналогия может помочь. Считайте сигнал напитком, а кабели — соломинкой. 75-омные кабели — это типичные соломинки для газировки, а 50-омные кабели — это большие карнавальные соломинки.

Производители коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сотовой связи.Усилители сотовых телефонов усиливают 4G, LTE и 3G для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить непостоянный сигнал:

• Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
• Бесплатная доставка.
• Лучший сигнал или лучшая в отрасли гарантия возврата денег в размере 90.Никаких вопросов не было задано.
• Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и двухлетнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® — зарегистрированная торговая марка Times Microsystems.

УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВА

БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

90-ДНЕЙ
Гарантия возврата денег

LIFETIME
Техническая поддержка

Расчет автоматического выключателя кондиционера

Одна из стандартных вещей, на которые домашние инспекторы смотрят при осмотре электрической панели, — это сравнение размеров проводов с размерами автоматических выключателей.Если длина провода слишком мала для автоматического выключателя, существует потенциальная опасность пожара. Автоматические выключатели защищают провода от перегрева. Хотя истинная формула для определения того, какой именно ток может выдержать провод, довольно сложна, большинство домашних инспекторов полагаются на упрощенную версию этого для ответвленных цепей:

Выключатель или предохранитель (ток)	Мин. размер медного провода (AWG)
15	14
20	12
30	10
40	8
55	6
70	4

Чтобы прочитать всю историю, вам нужно начать с таблицы 310.15 (B) (16) в Национальном электротехническом кодексе, но есть масса исключений, из-за которых сложно полностью выяснить точный ответ. К счастью, эта упрощенная таблица работает для большинства вещей, с которыми я сталкиваюсь как домашний инспектор. Провода могут быть больше, но не меньше этого… по большей части.

Одно из таких мест, где не применяются эти правила для автоматических выключателей или предохранителей, — это кондиционеры и контуры тепловых насосов.

Примечание: хотя в этой статье я говорю «автоматический выключатель», на самом деле я имею в виду устройство защиты от перегрузки по току, или OCPD.OCPD — это универсальная скороговорка для автоматического выключателя или предохранителя.

Минимальная допустимая нагрузка цепи

Для кондиционеров и тепловых насосов единственное, на что нам нужно обратить внимание, — это то, что напечатано на компрессорной установке. На всех этих устройствах имеется этикетка, на которой указывается минимальная допустимая нагрузка цепи и максимальный размер предохранителя или автоматического выключателя.

Минимальная допустимая токовая нагрузка цепи говорит нам, какого размера должен быть провод. Я использую упрощенную таблицу выше, чтобы определить это.Если минимальная допустимая токовая нагрузка цепи составляет 14,9 ампер, нам подойдет медный провод 14-го калибра. Если он говорит о 15,1 ампера, нам нужно увеличить его до медного провода 12-го калибра. Если там указано 34 А, как в примере ниже, нам нужен провод 8-го калибра.

Опять же, в случае с кондиционерами нам не нужно согласовывать размер автоматического выключателя с размерами проводов. Перефразируя EIOED, это связано с тем, что компрессоры кондиционеров имеют тепловые выключатели, предназначенные для предотвращения повреждения устройств, и они открываются до того, как это станет проблемой для проводов.

Минимальная допустимая нагрузка цепи также говорит нам о минимальном размере автоматического выключателя; он должен быть достаточно большим, чтобы предотвратить неприятное срабатывание при первом включении кондиционера.

Типоразмер автоматического выключателя

Чтобы определить правильный размер автоматического выключателя для кондиционера, мы смотрим как минимальный, так и максимальный допустимый размер. Максимальный размер будет четко указан на этикетке компрессора. В приведенном ниже примере это 60 ампер.

Что необычно в этом номере на табличке с техническими данными кондиционера, так это то, что он часто не совпадает с таблицей, которую я перечислил выше.Я упоминал, что минимальный размер провода для этого кондиционера должен быть 8-го калибра, а автоматический выключатель на 60 ампер обычно будет слишком большим для провода такого размера… но это не имеет значения. Это нормально, что здесь происходит.

Автоматический выключатель также должен быть достаточно большим, чтобы выдерживать минимальную допустимую нагрузку цепи, которой в данном примере будет автоматический выключатель, рассчитанный как минимум на 34 А, что означает, что мы перейдем на автоматический выключатель на 40 А.

Самый распространенный дефект , который мы находим, — это автоматический выключатель увеличенного размера.Обычно это происходит из-за того, что кондиционер заменяется на более эффективный, но автоматический выключатель в панели не заменяется на меньший. Однако, если в электрическом разъединителе снаружи есть предохранители соответствующего размера, то было бы приемлемо иметь автоматический выключатель большего размера.

Сводка

Для кондиционеров и тепловых насосов мы выбираем размеры проводов и автоматических выключателей в соответствии с информацией, напечатанной на этикетке, а не в соответствии с упрощенными таблицами размеров, на которые мы обычно полагаемся.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Расчет автоматического выключателя кондиционера

Одна из стандартных вещей, на которые домашние инспекторы смотрят при осмотре электрической панели, — это сравнение размеров проводов с размерами автоматических выключателей. Если длина провода слишком мала для автоматического выключателя, существует потенциальная опасность пожара. Автоматические выключатели защищают провода от перегрева. Хотя истинная формула для определения того, какой именно ток может выдержать провод, довольно сложна, большинство домашних инспекторов полагаются на упрощенную версию этого для ответвленных цепей:

Автоматический выключатель или предохранитель (ток)	Мин.сечение медного провода (AWG)
15	14
20	12
30	10
40	8	4 9044 9044 9045 70	4

Для полной истории вам придется начать с таблицы 310.15 (B) (16) в Национальном электротехническом кодексе, но есть масса исключений, которые затрудняют полное понимание точный ответ.К счастью, эта упрощенная таблица работает для большинства вещей, с которыми я сталкиваюсь как домашний инспектор. Провода могут быть больше, но не меньше этого … по большей части.

Одно из таких мест, где не применяются эти правила для автоматических выключателей или предохранителей, — это кондиционеры и контуры тепловых насосов.

Примечание: в то время как я говорю «автоматический выключатель» в этом посте, на самом деле я имею в виду устройство защиты от перегрузки по току или OCPD. OCPD — это универсальная скороговорка для автоматического выключателя или предохранителя.

Минимальная допустимая нагрузка контура

Для кондиционеров и тепловых насосов единственное, на что нам нужно обратить внимание, — это то, что напечатано на компрессорной установке. На всех этих устройствах имеется этикетка, на которой указывается минимальная допустимая нагрузка цепи и максимальный размер предохранителя или автоматического выключателя.

Минимальная допустимая токовая нагрузка цепи говорит нам, какого размера должен быть провод. Я использую упрощенную таблицу выше, чтобы определить это.Если минимальная допустимая токовая нагрузка цепи составляет 14,9 ампер, нам подойдет медный провод 14-го калибра. Если он говорит о 15,1 ампера, нам нужно увеличить его до медного провода 12-го калибра. Если там указано 34 А, как в примере ниже, нам нужен провод 8-го калибра.

Опять же, в случае с кондиционерами нам не нужно согласовывать размер автоматического выключателя с размерами проводов. Перефразируя EIOED, это связано с тем, что компрессоры кондиционеров имеют тепловые выключатели, предназначенные для предотвращения повреждения устройств, и они открываются до того, как это станет проблемой для проводов.

Минимальная допустимая нагрузка цепи также говорит нам о минимальном размере автоматического выключателя; он должен быть достаточно большим, чтобы предотвратить неприятное срабатывание при первом включении кондиционера.

Типоразмер автоматического выключателя

Чтобы определить правильный размер автоматического выключателя для кондиционера, мы смотрим на минимальный и максимальный допустимый размер. Максимальный размер будет четко указан на этикетке компрессора. В приведенном ниже примере это 60 ампер.

Что необычно в этом номере на табличке с техническими данными кондиционера, так это то, что он часто не совпадает с таблицей, которую я перечислил выше. Я упоминал, что минимальный размер провода для этого кондиционера должен быть 8-го калибра, а автоматический выключатель на 60 ампер обычно будет слишком большим для провода такого размера … но это не имеет значения. Это нормально, что здесь происходит.

Автоматический выключатель также должен быть достаточно большим, чтобы поддерживать минимальную допустимую нагрузку цепи, которой в данном примере будет автоматический выключатель, рассчитанный как минимум на 34 А, что означает, что мы перешли бы на автоматический выключатель на 40 А.

Самый распространенный дефект , который мы находим, — это автоматический выключатель увеличенного размера. Обычно это происходит из-за того, что кондиционер заменяется на более эффективный, но автоматический выключатель в панели не заменяется на меньший. Однако, если в электрическом разъединителе снаружи есть предохранители соответствующего размера, то было бы приемлемо иметь автоматический выключатель большего размера.

Резюме

Для кондиционеров и тепловых насосов мы выбираем размеры проводов и автоматических выключателей в соответствии с информацией, напечатанной на этикетке, а не в соответствии с упрощенными таблицами размеров, на которые мы обычно полагаемся.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение

Горячая вода быстрее

Новое сообщение

Как проводить домашние осмотры во время пандемии COVID-19

Как подключить мини сплит-кондиционер или тепловой насос — HVAC How To

Стр. Содержание Обзор

Электромонтаж линий управления DC Mini Split
Электромонтаж Mini Split AC
Элементы, необходимые для AC,
Mini Split Wire Gauge
Подключение разъединительной коробки к Mini Split
Проводка от панели выключателя к разъединителю Box
Summary

Обзор
Подключение устройства Mini Split HVAC несложно, но требует некоторых базовых знаний в области электрики.

Этот пост дает базовый обзор подключения мини-сплит.

Необходимо всегда следовать инструкциям, прилагаемым к любому устройству.

Необходимо выполнить два типа проводки.

1… Электропитание переменного тока (обычно обозначается L1, L2 и Земля)
2… Управляющее напряжение постоянного тока (обычно обозначается 1, 2, 3)

Напряжение переменного тока составляет 110–120 или 220–230 вольт.

Он будет питаться от электрической панели, на которой будут находиться все выключатели в доме.

Для выключателя потребуются токи, на которые рассчитан мини-сплит, которые будут отображаться на выключателе.

Например, выключатель с маркировкой 15 будет выключателем на 15 ампер, а выключатель 20 будет на выключатель на 20 ампер.

Электропроводку переменного тока необходимо покупать отдельно от мини-сплит-комплектов DIY и не входит в комплект.

Контрольные провода постоянного тока проходят между внутренним и внешним блоками.

Обычно имеется 3-5 управляющих линий постоянного тока, которые легко подключить.

Линии управления постоянным током входят в любой хороший комплект для самостоятельной мини-раздельной установки.

Электромонтаж линий управления мини-разъемом постоянного тока

• Пропустите провода управления
• Подберите цвет проводов к номерам на этикетке

Большинство блоков Mini Split имеют внутренние и внешние блоки, отмеченные цифрами 1, 2, 3, и заземление, которому будет соответствовать цветовой код проводов.

Например, если красный провод подключен к внутреннему номеру 1, он будет подключен снаружи к маркированному 1.

Подключение линий управления является простым и достаточно простым, просто сопоставив цвета проводов с номерами на этикетках.

Большинство комплектов для самостоятельного изготовления мини-сплит-комплектов поставляются с проводкой линии управления постоянного тока.

Электромонтаж Mini Split Electric AC

• Знать напряжение (110-115 / 220-230)
• Знай усилители
• Используйте прерыватель правого размера
• Используйте правый калибр проводов

Электропроводку переменного тока необходимо продумывать в зависимости от ситуации.

Устройства

Mini Split бывают всех размеров с разным напряжением и силой тока.

Напряжение и ток указаны в инструкции и на самом устройстве.

Напряжение будет стандартным 110-115 или 220-230 вольт, используемым большинством домов.

Усилители, которые он потребляет для работы, также будут оценены.

Устройству потребуется автоматический выключатель номинального размера для работы устройства и отключения в случае возникновения проблемы.

Как многие знают, это то, что делает прерыватель: он отключается, останавливая поток энергии, если есть проблема.

Элементы, необходимые для подключения к сети переменного тока
Для большинства мини-вертлюжков требуется блок отключения, расположенный рядом с устройством для включения и выключения питания.

Коробка отключения — это просто переходник, который, как выключатель, включает и выключает питание, когда это необходимо.

Disconnect Box на Amazon
SIEMENS WN2060U Разъединитель переменного тока без предохранителя

Mini Split Wire Gauge
Калибр провода — это толщина провода с разными размерами для разных напряжений и ампер.

Калибр	Ампер	Пример использования
16 калибр	13 ампер	Удлинители
Калибр 14	15 ампер	Лампы / Фары
Калибр 12	20 ампер	Розетки / некоторые мини-разъемы
Калибр 10	30 ампер	Сушилки для одежды / некоторые мини-разрезы
8 Калибр	60 ампер	Электроплиты Печи

Необходимый калибр провода будет указан в инструкциях, а стандартные размеры для мини-сплит-секций — 10–12.

Хотя большинство устройств будут иметь калибр 10–12, обязательно ознакомьтесь со спецификациями, чтобы выбрать провод правильного размера.

Подключение блока отключения к Mini Split
Блоки отключения легко подключаются с входом и выходом питания.

В коробке будет проводка, идущая от выключателя и выходящая на мини-сплит.

У них есть выключатель, который включает и выключает питание.

Провода подводятся к внешнему конденсаторному блоку и обычно имеют маркировку L1 и L2 вместе с зеленым цветом для заземления.

Электрический хлыст обычно используется для перехода от блока отключения к мини-сплит.

Хлыст — это комплектная электрическая линия, которую легко и быстро установить.

Электрические провода необходимо проложить от выключателя к разъединительной коробке с помощью электрического шнура, что позволит быстро и легко проложить его к мини-сплит-блоку.

Электрическая вилка на Amazon
Герметичная вилка в сборе, неметаллический герметичный гибкий электрический кабелепровод 1/2 дюйма x 6 футов и однофазный провод калибра 10, предварительно собранный комплект для подключения к системе кондиционирования воздуха, 1/2 ″

Электропроводка от панели выключателя к коробке отключения
Пропуск электропроводки от панели выключателя к коробке отключения может быть выполнен разными способами.

Расположение панели и внешнего мини-разъема всегда разное.

Первый шаг — узнать, где будет располагаться Mini Split.

Следующий шаг — найти электрическую панель, на которой установлены выключатели.

Большинство компаний, занимающихся HVAC, установят прерыватель с правильными усилителями и проведут новую линию к разъему Disconnect.

Необходимо будет купить провод нужного калибра и длины.

Например, для бега длиной 20 футов потребуется достаточно проволоки, чтобы пройти всю дистанцию.

Также потребуется кабелепровод

для провода трех основных типов: герметичный, стальной и ПВХ.

Каждый тип работает хорошо, и его использование часто является личным предпочтением.

Когда я устанавливаю устройство, я почти всегда использую герметичный, который очень гибок и прост в использовании.

Основная цель Conduit — защитить провод от непогоды.

В большинстве случаев трубопровод проходит вдоль стены, но его можно закопать или проложить сквозь стены некоторых домов.

Какой бы канал ни использовался чаще всего, все они имеют размер 1/2 дюйма.

Герметичный трубопровод для жидкости на Amazon
Герметичный гибкий неметаллический герметичный электрический трубопровод 1/2 дюйма типа B, внесен в список UL, диаметр 1/2 дюйма, 25 футов

Резюме
Подключить мини-сплит-блок несложно, если у вас есть некоторый опыт электромонтажа, например, подключение потолочного вентилятора или электрического водонагревателя.

В случае сомнений обязательно вызовите специалиста.

Каждый сценарий подключения от выключателя к разъединителю будет отличаться.

Иногда домашняя проводка может быть подключена и использована в зависимости от сценария.

Проводка от разъединителя к внешнему конденсаторному блоку почти всегда одинакова.

Этот пост предназначен для ознакомления с основами подключения мини-сплит.

С большим количеством доступных мини-сплит-кондиционеров с тепловыми насосами возможны вариации.

Обязательно всегда следуйте инструкциям, прилагаемым к вашему устройству.

Как работает беспроводной интернет Wi-Fi?

Как работает беспроводной Интернет Wi-Fi? — Объясни это Рекламное объявление

Криса Вудфорда.Последнее изменение: 29 сентября 2020 г.

Представьте на мгновение, если все беспроводные связи в мире мгновенно заменили кабелями. У вас были бы кабели, протянутые эфир от каждого радио в каждом доме за сотни миль до передатчики. У вас были бы провода, идущие от каждого мобильного телефона к каждому телефону мачта. Радиоуправляемые автомобили будут тоже исчезают, заменяются еще одним кабели. Вы не могли выйти из двери, не споткнувшись о кабели. Нельзя летать на самолете по небу, не запутавшись.Если бы вы посмотрели в окно, вы бы ничего не увидели, кроме кошки-колыбель проводов. В этом и заключается великолепие беспроводной связи: она избавляется от всех этих кабелей, оставляя нашу жизнь простой, лаконичной и бесплатно! Не так давно слово «беспроводная связь» звучало как старое пыльное возвращение к эксперименты Герца и Маркони XIX века; сегодня это очень важно связь с Интернетом и онлайн-миром, от которого мы все зависим. Давайте подробнее рассмотрим, как это работает!

Фото: Типичный беспроводной маршрутизатор.Этот, сделанный Netgear, может подключать к Интернету до четырех разных компьютеров одновременно с помощью проводных соединений, потому что у него четыре розетки Ethernet. Но теоретически он может подключить гораздо больше машин. с помощью беспроводной связи. Белая полоса, торчащая сзади, — это антенна беспроводной связи.

От беспроводного к радио

Wireless начинался как способ отправки аудиопрограмм через воздух. Довольно скоро мы стали называть это радио и, когда картинки были добавлено к сигналу, родилось телевидение.В слово «беспроводной» стало красивым старомодным к середине 20 века, но за последние несколько лет назад он вернулся. Теперь снова модно быть беспроводным благодаря Интернету. Еще в 2007 году примерно половина всех мировых Интернет-пользователи использовали какой-то беспроводной доступ. Сегодня более 80 процентов из нас используют беспроводную связь для выхода в Интернет дома, что неудивительно сейчас больше из нас пользуется смартфонами и планшетами (54 процента), чем настольными компьютерами (46 процентов). Беспроводной мобильный Интернет чрезвычайно популярен в развивающихся странах, где традиционные проводные формы доступа, основанные на телефоне сети недоступны.Беспроводной Интернет, возможно, более известный нам как Wi-Fi®, сделал Интернет больше удобнее, чем когда-либо прежде. Но чем он отличается от обычного доступа в Интернет?

С радио на Wi-Fi

Radio — это невидимая игра в бросок и ловля. Вместо того, чтобы перебрасывать мяч от одного человека к другому, вы отправляете информацию, закодированную в виде схемы электричества и магнетизма, от передатчика (метателя) к приемнику (ловушке) — оба типа антенн.Преобразователь часть оборудования, которая преобразует электрические сигналы (например, звук чьего-то говорящего по радио или изображения на телевидении) в колеблющуюся электромагнитная волна, которая лучи в воздухе по прямой со скоростью света (300 000 км, 186 000 миль в секунду). Ресивер представляет собой зеркальное отображение оборудования, которое улавливает волны и поворачивает их обратно в электрические сигналы, чтобы мы могли воссоздать звуки радио или телевидения фотографий.Чем мощнее передатчик и приемник, тем дальше друг от друга они могут быть разнесены. Радиостанции используют гигантские передатчики, и вот почему мы можем принимать радиосигналы за тысячи миль на противоположная сторона Земли. Беспроводной Интернет — это просто способ использования радиоволн для отправки и получать данные из Интернета вместо звуков радио или телевизионных изображений. Но, в отличие от радио и телевидения, он обычно используется для передачи сигналов только через относительно небольшие расстояния с маломощными передатчиками.

Иллюстрация: Основная концепция радио: отправка сообщений от передатчика к приемнику. со скоростью света с помощью радиоволн.В беспроводном Интернете связь двусторонняя: есть передатчик. и приемник на вашем компьютере (или портативном устройстве) и в части оборудования (например, маршрутизатора), которая подключает вы в интернет.

Рекламные ссылки

Что такое Wi-Fi?

Если у вас дома есть беспроводной доступ в Интернет, вероятно, у вас есть маленькая коробка под названием маршрутизатор , который подключается к ваш телефон разъем. Этот вид роутера чем-то похож на сложный модем: это автономный компьютер, задачей которого является ретрансляция подключений к Интернету и обратно.В дома вы можете использовать маршрутизатор для подключения нескольких компьютеров к Интернет сразу (экономия на необходимости нескольких отдельных модемов). В другими словами, маршрутизатор выполняет две задачи: он создает беспроводную компьютерная сеть, соединяя все ваши компьютеры вместе, и это также дает вам все ваши машины общий шлюз в Интернет.

Диаграммы

: За последние пару десятилетий во всем мире произошел огромный рост мобильных телефонов (мобильных телефонов) и беспроводного доступа в Интернет, особенно в развивающихся странах.В 2000 году во всем мире было 0,7 миллиарда абонентов мобильных телефонов, и 71 процент из них приходился на страны с высоким уровнем доходов (развитых). К 2019 году ситуация изменилась: подписчиков было более чем в 11 раз (примерно 8,1 миллиарда), и более 80 процентов из них приходились на развивающиеся страны. Последствия для доступа в Интернет очевидны: все больше и больше людей выходят в Интернет с беспроводных мобильных устройств, особенно в развивающихся странах. Источники: Информация и коммуникации для развития, 2012 год: Максимизация мобильных устройств, Всемирный банк, 2012 г .; Отчет об измерении информационного общества 2018, ITU-T, 2019.

Вы можете подключить маршрутизатор ко всем вашим компьютерам, используя обычные кабели для подключения к сети (для технически подкованных, эти называются кабелями RJ-45, Cat 5 или Ethernet). Это создает то, что называется LAN (локальная сеть) , связывающая машины вместе. Компьютер сеть — это очень упорядоченное дело, больше похоже на организованный комитет встреча, с тщательно согласованными правилами поведения, чем всеобщая коктейльная вечеринка. Машины на сеть должны быть подключены стандартным способом, и они общаются в очень упорядоченная мода.Правила, регулирующие настройку сети и связь основана на международном стандарте, называемом Ethernet (также известный как IEEE 802.3 ).

Беспроводной маршрутизатор — это просто маршрутизатор, который подключается к вашему компьютеру. (или компьютеры), использующие радиоволны вместо кабелей. Это содержит очень маломощный радиопередатчик и приемник, с максимальный диапазон около 90 метров или 300 футов, в зависимости от того, что вы стены сделаны и какое другое электрооборудование находится поблизости.В маршрутизатор может отправлять и получать данные из Интернета на любой компьютер в вашем доме то есть также оснащен беспроводным доступом (поэтому каждый компьютер в беспроводном сеть также должна иметь в себе радиопередатчик и приемник). Самый новые ноутбуки поставляются со встроенными картами беспроводной связи. Для старых ноутбуков вы обычно можно подключить карту беспроводного адаптера к разъему PCMCIA или USB. Фактически маршрутизатор становится неофициальной точкой доступа для Интернета, создавая невидимое «облако» беспроводной связи. вокруг него, известная как точка доступа .Любой компьютер внутри этого облака можно подключиться к сети, образуя беспроводную локальную сеть.

Фото: Если в вашем ноутбуке нет встроенной карты Wi-Fi, вы можно подключить карту адаптера PCMCIA, подобную этой. Они относительно недорогие, особенно если вы купите их на eBay. Но будьте осторожны: старые карты PCMCIA могут не поддерживать новые формы беспроводной безопасности, такие как WPA.

Так же, как компьютеры, подключенные к проводной локальной сети, используют Ethernet, машины в беспроводной локальной сети используют беспроводной эквивалент, который называется Wi-Fi (или, более технически, IEEE 802.11 ). Беспроводной интернет постоянно улучшается, поэтому все более совершенные формы Wi-Fi постоянно развивается. Вы можете увидеть беспроводное оборудование с маркировкой 802.11a, 802.11b, 802.11g или 802.11n: все это широко совместимые варианты 802.11 с 802.11n, 802.11g и 802.11a несколько быстрее, чем 802.11b. Другие более свежие варианты называются 802.11a с добавленной дополнительной буквой. на конце (например, 802.11ax, 802.11ay и т. д.). Например, 802.11ah предназначен для работы с так называемыми Интернет вещей, 802.11ax предназначен для высокоэффективных локальных сетей, а 802.11az занимается «службами определения местоположения» (определение точного местоположения мобильных устройств).

Wi-Fi — вот где выражение Wi-Fi hotspot происходит от. Точка доступа Wi-Fi — это просто общественное место, где вы можете подключить свой компьютер без проводов с Интернетом. Горячие точки вы найдете в аэропортах, кафе, книжных магазинах и кампусах колледжей один или несколько беспроводных маршрутизаторов для создания доступа к беспроводной сети на большом площадь. Даже большие сети можно создать, используя десятки или сотни точки доступа, например, для охвата целых университетских городков.С середины 2000-х годов во многих городах мира превратили огромные территории в общественные точки (идея, иногда известная как муниципальный Wi-Fi, Muni Wi-Fi или Muni-Fi). Точки доступа Wi-Fi продолжают появляться во всем мире, и их количество растет с поразительной скоростью. К 2007 году в Соединенных Штатах насчитывалось около 180000 человек. в одиночестве; на момент последнего обновления статьи (сентябрь 2020 г.), согласно Statista, общее количество во всем мире было около 362 миллионов.

Wi-Fi Direct®: избавимся от посредников!

Люди иногда путают Wi-Fi и Bluetooth.Оба способы подключения гаджетов без проводов, так что именно разница? Вообще говоря, Bluetooth — это способ соединения двух относительно рядом с гаджетами без проблем с использованием кабеля, в то время как Wi-Fi метод подключения беспроводных компьютеров (и особенно мобильных, таких как ноутбуки, планшеты и смартфоны) в Интернет через общий точка подключения — ваш маршрутизатор — который обычно делает проводной подключение к телефонной или кабельной линии. По крайней мере, так обстоят дела раньше был.

Одноранговые сети

Изображение: Режимы Wi-Fi: Слева: В режиме инфраструктуры все ваши устройства обмениваются данными по беспроводной сети с центральным маршрутизатором, который обменивается данными (обычно через проводное соединение) с Интернетом. Здесь три планшета и ноутбук общаются с маршрутизатором посередине. Справа: в режиме ad-hoc (или с Wi-Fi Direct) устройства обмениваются данными напрямую через временную сеть без какого-либо центрального маршрутизатора. В этом примере два планшета обмениваются данными друг с другом и с общим принтером с помощью Wi-Fi Direct.

Но ничто не говорит о том, что Wi-Fi не может также соединить два ноутбука или смартфона напрямую вместо Bluetooth. Обычно Wi-Fi использует режим инфраструктуры , в котором обмениваются данными различные гаджеты и устройства. через маршрутизатор или центральную точку доступа. Но у Wi-Fi тоже есть так называемый специальный режим , который позволяет гаджетам связываться напрямую без роутера. Обычно сеть ad-hoc создается как временная форма связи — как имя ad-hoc предлагает — тогда как режим инфраструктуры — более постоянный вещь.(Например, сейчас я использую сеть Wi-Fi. один я установил около десяти лет назад, используя режим инфраструктуры и центральный маршрутизатор в качестве точки доступа.) Одноранговые сети, как правило, трудны настраивать, медленнее и менее надежно, потому что различные устройства используя их все должны общаться друг с другом и управлять сети (в отличие от инфраструктурных сетей, которыми управляет маршрутизатор, который также обрабатывает связь между ними).

Wi-Fi Direct®

Некоторые домашние гаджеты используют сочетание Wi-Fi и Bluetooth, который может немного сбивать с толку — и вызывает вопрос «Почему Wi-Fi не может также работать с коротким радиусом действия в режиме ad-hoc?» С в дополнение к базовой спецификации Wi-Fi, известной как Wi-Fi Direct®, он жестяная банка.Основная идея состоит в том, чтобы использовать безопасный, зашифрованный Wi-Fi в гораздо большем количестве неформальный способ для таких вещей, как печать с планшета или обмен фотографиями с чужого смартфона. Говоря более технически, Wi-Fi Прямой — это специальная одноранговая форма сетевого взаимодействия между парами близлежащие устройства (иногда несколько устройств), которые не зависят от Интернет-соединение. Он работает аналогично традиционному Wi-Fi: каждое устройство сообщает другим находящимся поблизости вы можете подключиться к нему (так же, как точки доступа сообщают вам о доступных поблизости Wi-Fi сетях).Некоторые устройства могут подключаться как к Wi-Fi Direct и сеть Wi-Fi одновременно; другие могут делать только одно или другие за раз.

Wi-Fi или Bluetooth?

Чем отличается Wi-Fi Direct от Bluetooth? Это до 10 раз быстрее при передаче данных (250 Мбит / с по сравнению с 25 Мбит / с) и имеет дальность действия в несколько раз больше (до 200 м или 650 футов по сравнению с максимумом около 60 м или 200 футов для Bluetooth). Хотя оба они безопасны, Wi-Fi Direct использует шифрование Wi-Fi WPA-2, которое использует дважды столько же бит (256), сколько у Bluetooth (128 бит), и теоретически намного безопаснее.В пользу Bluetooth, он позволяет подключать больше устройств одновременно, а его меньший радиус действия может кажется недостатком, это означает, что он потребляет меньше энергии, чем Wi-Fi (чрезвычайно важное соображение для мобильных устройств).

WAP и i-mode

Фото: Современный просмотр веб-страниц c 2002 г. на старомодном мобильном телефоне! Этот телефон использует WAP для просмотра последних новостей на веб-сайте Ananova. Обратите внимание на грубый монохромный текстовый экран. Чего вы здесь не видите, так это невероятно медленной скорости, которая была примерно в 5 раз медленнее даже старомодного коммутируемого доступа в Интернет.

Фото: Мобильная широкополосная связь (со смартфоном или USB-модемом) — это наиболее быстрорастущая форма беспроводного Интернета. С 2007 по 2015 год мировой рынок вырос в 12 раз. (по данным ITU-T за 2015 год) и превысил 5,3 миллиарда пользователей в начале 2019 года (по данным ITU-T за 2018 год).

Wi-Fi — не единственный способ беспроводного доступа в Интернет. если ты есть смартфон (современный мобильный телефон), например iPhone или Android, у него будет миниатюрный веб-браузер, который работает точно так же, как на ноутбуке (хотя и с гораздо меньшим экраном).В конце 1990-х и начале 2000-х годов некоторые мобильные телефоны имели очень грубые встроенные веб-браузеры, которые могли поднимать упрощенные текстовые версии веб-страниц с помощью системы под названием WAP (технически известной как Протокол беспроводных приложений, хотя его так никто и не называл). WAP был очень медленным чтобы взлететь и теперь устарела из-за более быстрых сетей сотовых телефонов и смартфонов.

В то время как Европа и Северная Америка боролись с WAP, пользователи мобильных телефонов в Японии уже имели гораздо лучшую версию Интернета для мобильных телефонов, называемую i-mode, которая предлагала быстрый доступ к веб-страницам и электронной почте.i-mode всегда был более популярным, чем WAP, и постепенно стал экспортироваться в ряд других стран. Однако сейчас на смену ему пришли более совершенные технологии, основанные на более быстрых сетях сотовой связи 3G и 4G (третьего и четвертого поколения). Фактически, мобильный и настольный Интернет теперь объединились: благодаря беспроводной связи и появлению простых в использовании приложений, адаптированных для мобильных устройств, делать что-либо на мобильном телефоне или планшете так же легко, как и на настольном ПК.

MiFi, модем и мобильный широкополосный доступ

Artwork: Tethering: Ваш ноутбук подключается к вашему мобильному телефону через Wi-Fi (красный).Ваш телефон подключается к сети сотовой связи 3G, 4G или 5G (синий). Эта сеть подключается к телефонной сети общего пользования и Интернету. почтовые, веб-серверы и другие серверы, использующие сочетание оптоволоконных и проводных соединений (оранжевый).

Если вы оказались в сельской местности, вдали от приличного широкополосного подключения и каких-либо точек доступа Wi-Fi, как получить быстрый доступ? в интернет? Вы можете использовать свой смартфон в сотовой сети, но что, если вы хотите выйти в Интернет с полнофункциональным ноутбуком? а единственная форма подключения — это Wi-Fi? Один из простых вариантов — настроить ваш смартфон в качестве точки доступа, чтобы ваш телефон выходил в Интернет через сеть сотовых телефонов 3G или (в идеале) 4G, а ваш ноутбук подключался к вашему телефону через Wi-Fi обычным способом.Это называется модем . Несмотря на то, что это относительно просто и удобно, это может обойтись очень дорого, поэтому проверьте припуски в своем пакет мобильного телефона или план, прежде чем вы будете слишком полагаться на него. Другой вариант — обзавестись маленьким устройством, похожим на мобильный телефон, которое сможет постоянно выполнять подобные трюки; вы найдете те, которые продаются под названием MiFi (мобильный Wi-Fi — без дефиса). Как правило, устройства MiFi имеют небольшие размеры, работают от батарей и дают несколько часов доступа в Интернет, прежде чем им потребуется подзарядка.

Другой вариант — использовать подключаемый модем типа мобильного телефона, который подключает ваше устройство напрямую к Интернету через мобильный телефон. сеть, которая называется мобильного широкополосного доступа . Если вы хотите узнать об этом больше, прочтите нашу отдельную статью о широкополосной и мобильной широкополосной связи.

Как защитить домашнюю беспроводную сеть

Если вы настроили домашнюю беспроводную сеть, вы наверняка кое-что заметили: ваши соседи у всех они тоже есть! Мало того, вы можете легко подключиться к чужому сети, если она не была должным образом защищена — и по тому же токену они могли бы подключиться в вашу сеть тоже.Так как же защитить сеть? Предлагаем:

• Убедитесь, что вы защищаете свою сеть (с помощью так называемого предварительного общего ключа или PSK). Используйте самую надежную форму безопасности, которую поддерживает ваше оборудование: используйте WPA2 вместо WPA и используйте WPA вместо WEP.
• Выберите нетривиальный пароль (и уж точно не такой, который ваши соседи могли бы легко угадать, например, вашу фамилию). По крайней мере, если вы собираетесь использовать легко запоминающийся пароль, поместите специальный символ ($,% и т. Д.) В его начало или конец — вы сделаете его намного более безопасным. .
• Настройте свою сеть для использования списка управления доступом (ACL). Это список определенных доверенных компьютеров, которым будет разрешено подключаться к вашей сети. Для каждого компьютера в списке вам необходимо указать так называемый MAC-адрес (или MAC-адрес LAN). Вы найдете MAC-адрес, написанный на нижней части портативного компьютера, на задней панели рабочего стола или на нижней части подключаемой сетевой карты PCMCIA.
• Если у вас только один компьютер, и он никогда не перемещается с вашего рабочего стола, который находится достаточно близко к маршрутизатору, вообще не используйте беспроводную связь.Вместо этого подключитесь с помощью кабеля Ethernet и используйте свою сеть в проводном режиме. Это будет быстрее и безопаснее.
• Вы можете сделать свою сеть «скрытой» (другими словами, чтобы имя сети (SSID) не передавалось). Только люди, знающие имя сети, могут подключиться, введя правильный SSID и пароль. Скрытые сети могут быть проблематичными при использовании некоторых старых операционных систем. системы, поэтому вам нужно проверить, работает ли ваша. Мнения расходятся относительно того, делают ли скрытые сети что-нибудь для безопасности.Некоторые люди утверждают, что они в большей безопасности; другие говорят, что у них есть риски для безопасности.

Краткая история беспроводной связи

Фото: Гульельмо Маркони, один из пионеров беспроводной связи. Фото любезно предоставлено Библиотекой Конгресса США

.

• 1888: немецкий физик Генрих Герц (1857–1894) создает первые электромагнитные радиоволны в своей лаборатории.
• 1894: британский физик Сэр Оливер Лодж (1851–1940) отправляет первое сообщение с помощью радиоволн в Оксфорд, Англия.
• 1899: итальянский изобретатель Гульельмо Маркони (1874–1937) посылает радиоволны через Ла-Манш. К 1901 г. Маркони послал радиоволны через Атлантику, от Корнуолла в Англии до Ньюфаундленда.
• 1940-е: Такси начинают использовать рации двусторонней связи.
• 1944: Хеди Кислер Марки (более известная как актриса Хеди Ламарр) и Джордж Антейл запатентовали скачкообразную перестройку частоты с расширенным спектром, способ сделать беспроводную связь более надежной и безопасной за счет передачи и приема на разных радиочастотах.
• 1970-е: появляются первые аналоговые сотовые телефоны, разработанные в Чикаго Illinois Bell и AT&T .
• 1980-е годы: в Европе появляются цифровые сотовые телефоны GSM (глобальная система мобильной связи), за ними следует PCS (персональная связь). Services) телефоны в США.
• 1990: Рабочая группа экспертов по беспроводной связи начинает работу над проектом стандарта, который станет Wi-Fi.
• 1994: Nokia , финский производитель мобильных телефонов, отправляет данные по сотовой сети.
• 1994: Phone.com разрабатывает WAP в США.
• 1997: Стандарт Wi-Fi (IEEE 802.11) согласован на международном уровне.
• 1998: Название «Bluetooth» официально принято для предлагаемого нового типа беспроводной связи на короткие расстояния.
• 1999: Японская телекоммуникационная компания NTT DoCoMo разрабатывает i-mode.
• 1999: Стив Джобс из Apple Computer решает включить версию Wi-Fi под названием AirPort в ноутбук iBook, что фактически делает его первым продуктом Wi-Fi на массовом рынке.
• 2000: В продажу поступила первая Bluetooth-гарнитура.
• 2005: Wi-Fi официально добавлен в Словарь Вебстера компанией Merriam-Webster.
• 2007: Apple Computer выпускает iPhone, смещая баланс мощности от настольных ПК и проводного Интернета к мобильным устройствам и беспроводному Интернету.
• 2010: Apple выпускает планшет iPad, предоставляя пользователям все удобства беспроводного смартфона с большим дисплеем, близким к дисплею настольного ПК.
• 2015: Google объявляет об обновлении алгоритма оптимизации для мобильных устройств, награждая веб-сайты, которые адаптируются под смартфоны.
• 2015: Wi-Fi отмечает свое 25-летие! К концу 2015 года насчитывается 7 миллиардов подписок на беспроводную мобильную связь.
• 2018: ITU-T прогнозирует, что число подписчиков на подвижную широкополосную связь достигнет 5,3 миллиарда (другими словами, теоретически , более половины населения мира имеет достаточно быстрый доступ к мобильному Интернету).
• 2019: Согласно ITU-T , 51,2 процента населения мира (3,9 человека) в настоящее время пользуются Интернетом. Достигнут большой прогресс, но многие люди в мире остаются офлайн.

Рекламные ссылки

Узнать больше

На сайте

На других сайтах

• Wi-Fi Alliance: Официальная всемирная отраслевая организация, отвечающая за разработку и маркетинг Wi-Fi.
• IEEE 802.11: веб-сайт IEEE, посвященный различным стандартам Wi-Fi 802.11.

Книги

Статьи

• «Земля, где заканчивается Интернет» Пэгана Кеннеди. The New York Times, 21 июня 2019 г. Поскольку Wi-Fi становится все более распространенным, становится все труднее отключаться от сети.
• Почему следующей установкой Wi-Fi должна быть ячеистая сеть, Брайан Х. Чен. The New York Times, 26 апреля 2017 г. Как ячеистые сети могут значительно улучшить покрытие Wi-Fi в вашем доме.
• Если у вас плохой Wi-Fi, проверьте свой маршрутизатор, Брайан X.Чен. Нью-Йорк Таймс. 7 октября 2015 г. Если вы никогда не обновляли свой маршрутизатор, возможно, сейчас самое подходящее время; новые маршрутизаторы быстрее, надежнее и лучше работают на больших расстояниях с несколькими подключенными устройствами.
• Что дальше после 25 лет использования Wi-Fi? пользователя Jeremy Hsu. IEEE Spectrum, 10 сентября 2015 г. Интервью с Дороти Стэнли, вице-председателем рабочей группы IEEE 802.11, в котором рассказывается о том, где Wi-Fi может развиваться дальше.
• Могу ли я использовать телефон в качестве мобильной точки доступа Wi-Fi? Джек Шофилд, The Guardian, 21 февраля 2013 г.«Да» — короткий ответ, но это дорогое решение по сравнению с мобильным широкополосным доступом.
Краска
• Anti-Wi-Fi обеспечивает безопасность, Дэйв Ли, BBC News, 30 сентября 2009 г. Металлическая краска, блокирующая радиоволны, может повысить безопасность Wi-Fi, утверждает производитель.

Отчеты

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2007, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Wi-Fi и Wi-Fi Direct являются зарегистрированными товарными знаками Wi-Fi Alliance.

Bluetooth является зарегистрированным товарным знаком Bluetooth SIG, Inc.

MiFi — зарегистрированная торговая марка Novatel Wireless, Inc. в США; в Великобритании MiFi является зарегистрированным товарным знаком Hutchison 3G UK Ltd.

.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис.(2007/2020) Беспроводной Интернет. Получено с https://www.explainthatstuff.com/wirelessinternet.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Провода и кабели

Провода, как мы определяем здесь: используется для передачи электричества или электрических сигналов. Провода бывают разных форм и сделаны из разных материалов. Они могут показаться простыми, но инженеры известно о двух важные моменты:

-Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких провода, используемые в конструкции устройств
-Использование проводов в цепях переменного тока вызывает всевозможные проблемы , такие как скин-эффект и эффекты близости.

1. Сопротивление / импеданс
2. Скин-эффект
3. Типы конструкций проводов
4. Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества в проводах: сопротивление и импеданс

Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока.Инженеры любят C.P. Штайнмецу пришлось сначала разберитесь с математикой и физикой.

Питание переменного тока:
В сети переменного тока любит путешествовать рядом поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие соседние провода (например, в обмотке), вызывающие эффект близости. Со всеми этими свойствами необходимо иметь дело при проектировании цепи переменного тока.

Питание постоянного тока:
In Постоянный ток проходит через весь провод.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче передается в местах с высокой проводимостью. элементы, такие как медь, серебро или золото, менее проводящие Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую ​​же токовую нагрузку.

Инженеры выбирают правильно диаметр проволоки для работы, повышение тока в проволоке увеличивает удельное сопротивление и выделяет больше тепла.Как вы увидите на схеме ниже, медь может выдерживать больший ток, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился. и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.

Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси. В меди содержание кислорода и других материалов в меди влияет на проводимость, поэтому медь, из которой будет сделан электрический провод, легируется по-другому. чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди).Монокристаллическая медь или алюминий лучше проводимость, чем у поликристаллических металлов, однако крупнокристаллическая медь очень дорого обходится производят и используются только в высокопроизводительных приложениях.

Удельное сопротивление:

Сопротивление в проводе описывает возбуждение электронов в проводе. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования медные провода большого диаметра за счет сопротивления на расстоянии.Это сделало мощность постоянного тока не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:
Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы потеряет на расстоянии.

I = V / R Амперы = Вольт, деленные на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения
Проводимость = 1 / Сопротивление

При хорошем сопротивлении:
Создание Тепло в проводе обычно является признаком потери энергии, однако в вольфрамовом или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который может быть желательным.Вольфрам используется для изготовления нитей потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии поскольку большая часть прошедшей энергии теряется в виде тепла и света.

По мощности передачи мы ищем как можно более низкое удельное сопротивление, мы хотим для передачи энергии на большие расстояния без потери энергии из-за тепла. Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров. Чем дольше электричество должно пройти, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: сверхпроводящий проволоку можно превратить в металлическую «ленту»

Вверху: Карл Роснер, Марк Бенц и другие использовали специальные катушки сверхпроводящего провода для производства всего мира первый магнит 10 тесла.Вместо меди используются ниобий и олово поскольку материалы работают по-разному при разных температурах.

Одно из отличных решений для передачи энергии — это сверхпроводники. Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивления вообще нет. Были экспериментальные сверхпроводящие линии высокого напряжения, которые смогли передавать мощность практически без потерь, однако технология недостаточно развит, чтобы быть рентабельным.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более прочный магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а не чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле и возвращается, когда магнитное поле схлопывается.

2.) Кожный эффект:

В сети переменного тока электроны любят течь по вне провода. Это потому, что изменение тока вперед и назад вызывает вихревые токи, которые приводят к вытеснению тока к поверхности.

Глубина кожи

Глубина скин-слоя — это фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем сильнее сжимается ток. на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры всегда должны При проектировании цепей учитывайте скин-эффект. Увидеть сайт Википедии для формула, используемая для расчета глубины скин-слоя.

Вверху: инженеры преодолевают скин-эффект с помощью изолированного многожильного провода. Если вы сделаете отдельные пряди равными одной толщине скин-слоя, большая часть тока будет протекать по всей поперечное сечение, и вы используете всю медь. Обратной стороной является то, что ваш провод должен иметь больший размер. диаметр, так как вам нужно все дополнительное пространство для утепления. По мере того, как проволочные пряди становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди к изоляции может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле.

Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка несет свою часть тока, при этом ток идет снаружи каждой пряди.Это дает большую площадь поверхности в целом и позволяет большое количество тока для прохождения.

Вверху: Компактный люминесцентный легкая электроника, трансформатор очень маленький и спроектирован очень дешево. Эти детали часто выходят из строя до окончания типичного жизненный цикл агрегата.

Инженеры и затраты Сберегательный дизайн: Инженеры используют математику для расчета «глубины скин-слоя», чтобы узнать, сколько проволоки используется для проведения электричества.Это важная часть инженеров-электриков работают над проектированием энергосистем. Этот работа также связана с экономией средств, как могут понять инженеры какой калибр и какой тип провода использовать и сравнить с другие материалы и конфигурации. Старый электрический двигатели и генераторы из начало 20 века, как известно, длилось долгое время, потому что в то время инженеры могли спроектировать обмотки и тип провода для лучшей производительности, так как затраты на оборудование и машины были выше.Сегодня многие двигатели перегорают, потому что инженеры вынуждены использовать самый дешевый вариант — наименьшее количество материала который может выдерживать ток, однако, когда двигатель начинает при перегреве более тонкие провода из более дешевого материала быстрее сгорят. Балласты (трансформаторы) в современных системах освещения имеют общеизвестную короткий срок службы в целях снижения стоимости единицы продукции.

Практическое упражнение: Как затраты влияют на дизайн Вы можете увидеть и почувствуйте работу инженеров в конструкции провода вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогостоящими машинами или инструментами. Почувствуйте вес этих стеновые блоки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформаторы по сравнению с ними. Если вам повезет, вы можете найти два трансформатора, преобразующие мощность. от стены (120 или 220 В) на такое же напряжение постоянного тока для устройства. Если открыть корпус, можно увидеть разницу в размерах. калибра обмоток, а также от того, используют ли они медь или алюминий.Вы наглядно увидите, как влияет на дизайн общий предмет.

3.) Типы проводов:

Ниже: типов провода, используемого коммунальными предприятиями при передаче электроэнергии: Ниже: фиксированная проводка, используемая в домах, а также шнуры, используемые в динамиках, бытовая техника и телефонные системы.На рисунке ниже показаны старые провода, которые когда-то использовались в домах (кабель SJTWA и тип SE), и современные стандартный ромекс. ЭЛЕКТРОПРОВОДКА 1880-х годов до наших дней: Вверху: 3 проводника подземный медный провод (сейчас редко) Внизу: плоская лента провод, используемый в сверхпроводящих магнитах

Лучший провод для должность: Все инженеры-электрики должны знать о проводах и думать об использовании правильного дизайна и материал для поставленной задачи.Вот факторы для определения конструкция проволоки: -Прочность (способность многократно сгибаться или сдавливаться веса) -Уровень напряжения и тока -Прочность подвески (способность долго удерживать собственный вес пролеты между опорами) -Под землей или под водой -Температура эксплуатации (например, сверхпроводящие проволока) -Стоимость Сплошная проволока: Преимущества: Меньшая площадь поверхности, подверженной коррозии Может быть жесткой и прочной Недостатки: Неполадки при повторном сгибании, может сломаться при сгибании пятно Непрактично для высокого напряжения Многожильный провод: Вверху: многожильный динамик провод, который есть в каждом доме Ниже: Для специального использования сверхтолстый многожильный медный провод -Скрученный провод — много меньших проводов параллельно, можно скручивать вместе Преимущества: Отличный проводник для своего размера Недостатки: Вы можете подумать, что это будет хорошо для высокочастотного использования, потому что у него есть большая площадь поверхности на всех маленьких жилках проволоки, однако это хуже, чем сплошная проволока, потому что пряди соприкасаются друг друга, закорачивая, и поэтому провод действует как один больший проволока, и в ней много воздушных пространств, что обеспечивает большее сопротивление для типоразмера Плетеный провод: Преимущества: -Большая долговечность по сравнению с сплошным проводом -Лучшая проводимость, чем сплошной провод (большая площадь поверхности) -Может действовать как электромагнитный экран в шумоподавляющих проводах -Чем больше жил в проволоке, тем она гибче и прочнее есть, но он стоит дороже Спец. провода: Сплошные с оплеткой снаружи или в некоторой их комбинации, эти провода используются для всех видов специальных применений. Коаксиальный кабель используется для передачи радио или кабельного телевидения. потому что по своей конструкции проводники с оплеткой и фольгой снаружи держать частоты в ловушке внутри. Экранирование предотвращает рассеянная электромагнитная энергия от заражения области вокруг чувствительной приемники.

Ниже: Видео о типах проводов, используемых в электроэнергетических компаниях:

Практическое упражнение: Проволока Угадайка Соберите куски металлолома провода вокруг вашего дома или школьной мастерской, соберите короткие образцы разных типов.Теперь используйте приведенные выше диаграммы, чтобы выяснить, что вид проволоки, из чего она сделана, и перечислите ее применение каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Провод бывает так много экзотических видов, что вы можете оказаться с настоящей загадкой в ​​твоих руках. Используйте поиск в Интернете, чтобы попробовать чтобы идентифицировать все ваши образцы.

4.) Проволочные материалы:

Наиболее распространенный материал для электрического провода — медь и алюминий , это не самые лучшие проводники, но они многочисленны и дешевы. Золото также используется в различных областях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет функционировать много лет спустя, несмотря на воздействие вредных элементов.

Вверху: золото, использованное в разъемы для микросхем Motorola

Золото обычно используется в контакте области, потому что эта точка в системе более подвержена коррозии и имеет больший окислительный потенциал.

Алюминий обернутый вокруг стального центрального провода используется в передаче энергии, потому что алюминий дешевле меди и не подвержен коррозии. Стальной центр используется просто для прочности, чтобы удерживать проволоку на длинных участках. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники, твердое вещество при комнатной температуре:

Платина, серебро, золото, медь, алюминий

4.) ПРОВОДНАЯ ИЗОЛЯЦИЯ: Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно покрыты эмалью, чтобы обмотки плотно прилегали друг к другу. Традиционная резиновая или полимерная изоляция сделает провод диаметром толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов такой же мощности. Смотрите, как провод двигателя упакован и намотан в современный асинхронные двигатели в нашем видео здесь. Узнайте больше о все поле электроизоляция на нашей странице здесь.

Практическое упражнение: Сжечь мотор! Вы заметили что когда мотор игрушки становится очень горячим, он пахнет? Это испарение изоляции.Тепло разрушает все виды изоляции в конечном итоге, и в обмотке двигателя, когда изоляция становится слабой. два провода рядом друг с другом будут короткими, это приведет к возникновению дуги. и устройство сгорает. Если взять небольшой двигатель, о котором вы не заботитесь, вы можете намеренно сжечь его посмотреть, что происходит с обмотками. Вы можете сделать это, поставив напряжение, превышающее рекомендованное, через устройство или при работе мотор горячий в течение длительного периода времени.Проконсультируйтесь с электриком или инженер, чтобы безопасно выполнить это упражнение.

Статья, фото и видео М. Велана и В. Корнрумпфа

Источники:
Университет штата Джорджия
Википедия
Волшебники Скенектади Карл Рознер. Технический центр Эдисона. 2008
Интервью с Руди Деном. Технический центр Эдисона. 2012
Видео с Денверским электродвигателем. Технический центр Эдисона. 2012
Видео с Энергетической ассоциацией Сан-Мигеля.Технический центр Эдисона. 2014 г.
Уильям Корнрумпф, инженер-электрик

В чем разница между однополюсным и двухполюсным выключателем? — Cool Today

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Но в чем разница между ними?

Ну, однополюсные выключатели и двухполюсные выключатели различаются по напряжению и силе тока, которые они обеспечивают, а также по способу подключения.

• Однополюсные выключатели: Обеспечивают напряжение 120 В, 15–20 ампер и имеют один провод под напряжением и один нейтральный провод.

• Двухполюсные выключатели: Обеспечивают 240 В, 20–60 ампер и имеют два провода под напряжением, которые разделяют один нейтральный провод.

Мы подробнее рассмотрим различия между каждым из этих выключателей и обсудим, когда лучше использовать один.

Однополюсные выключатели

Однополюсные выключатели — это узкие выключатели, расположенные на электрической панели вашего дома.

Устройства / цепи, для которых они используются:

Как они подключены:

Однополюсные выключатели подключаются с одним проводом под напряжением и одним нейтральным проводом.При перегрузке в цепи однополюсного выключателя срабатывает только этот конкретный выключатель.

Приборы / цепи, в которых они используются:

• Центральные кондиционеры

• Электрические сушилки

• Электрические плиты

• Электрические водонагреватели

-полюсный выключатель может быть предназначен для вышеуказанных устройств, двухполюсные выключатели могут также обслуживать цепи / устройства с более низким напряжением (см.
