Печь «голландка» своими руками - как сложить голландку (+фото)

Для обогрева загородного дома или дачи часто используют «голландку» — печь, возведенную из полнотелого керамического кирпича. Ее достоинства очевидны:

  • легкость сборки;
  • занимает мало места;
  • хорошо прогревает как большие, так и маленькие помещения;
  • после прогорания топлива печь еще долго остается теплой и поддерживает достаточно комфортную температуру в помещении.

Печь «голландка» своими руками может быть возведена и новичком, но к ее возведению необходимо тщательно подготовиться. В конструкцию печи входят:

Топочное отделение

В топливной камере – топке — происходит сгорание топлива, и дымовые газы, поднимаясь и опускаясь по удлиненной системе дымоходов, более полно отдают свое тепло. Скорость выхода дыма можно регулировать с помощью специальной металлической заслонки.

В классической конструкции «голландки» предусмотрена только дверца для топлива, однако современные печки такого рода все-таки оснащены дверцей для поддувала.

Кроме того, добавлена колосниковая решетка для удобства удаления золы и закладки нового топлива.

Простая конструкция печки позволяет сложить ее даже без какого-либо опыта монтажа печи.

Организация фундамента

Печной фундамент

  • Для строительства голландки требуется первоначально подготовить фундамент – как минимум, за неделю до начала монтажа. Для этого нужно определиться с размерами печки. Размеры ее основания должны быть несколько больше.
  • На месте установки печи нужно разобрать пол и подготовить котлован глубиной не менее 50 см. Если фундамент для «голландки» практически опирается на фундамент дома, между ними необходимо проложить песчаную прослойку.
  • Изготовив цементный раствор (цемент, вода и песок в соотношении 1:3:4), его небольшим слоем укладывают в подготовленный котлован. Потом кладут армирующую решетку из металлических прутьев, которые имеют толщину не менее 1 см. Окончательно заливают оставшийся цементный раствор вровень с полом. Сверху, после окончания работ по обустройству фундамента «голландки», уложенный раствор присыпают просеянным цементным порошком.
  • В течение недели фундамент должен застыть.

Порядок укладки кирпичей

Устройство голландки

  • Толщина стенок «голландки» равняется одному кирпичу.
  • Уложив гидроизоляционный материал на застывший фундамент, сверху него нужно насыпать тонкую прослойку песка, и плашмя выложить первый ряд заранее замоченных в воде кирпичей, соблюдая небольшое расстояние между ними. При кладке самой печи используется раствор на основе глины: сверху, на выложенные кирпичи, наносится раствор, который постепенно опускается в оставленное пространство между кирпичами. Все следующие ряды связываются раствором, как обычно.
  • Кладка голландки Сразу же после выкладки первого ряда необходимо от углов и середины каждой из 4 стен строго вертикально натянуть веревки, чтобы соблюсти размеры «голландки» и выложить ее ровно.
  • Второй ряд требуется выложить целиком, со сдвигом на пол кирпича относительно кирпичей, выложенных по периметру первого ряда. В третьем ряду требуется обустроить дверцу поддувала. Так как используется уже готовая металлическая дверца, необходимо оставить место как в горизонтальном ряду, так и в вертикальных, для монтажа дверцы. Между четвертым и пятым рядом нужно уложить колосниковую решетку с возможностью ее последующей замены, и начиная с 6 ряда требуется начать выкладывать топливную камеру, в том числе и ее дверцу.
  • Стены топливной камеры нужно продолжать выкладывать до 13 ряда включительно.
  • В 14 и 15 рядах нужно обустроить перекрытие топливника, выкладывая кирпичи на ребро. Далее с помощью кирпичей, поставленных на ребра, формируется удлиненный дымоход, по которому будет подниматься дым по мере сгорания дров или угля в топливной камере.
  • Если нужно возвести компактную «голландку», то ее дымоходы с помощью особой технологии выкладки как будто бы сворачиваются в кольцо. При монтаже большой печи длинный дымоход располагается без сворачивания, и таким образом, классическая «голландка» занимает довольно много места.
  • Наконец длинный дымоход сводится к дымовой трубе, выходя наружу через крышу. В районе крыши нужно снова выкладывать кирпичи плашмя, достигнув, таким образом, большей толщины. Кроме того, нужно использовать изолирующие материалы для предотвращения слишком сильного нагрева перекрытий.
  • Эксплуатация «голландки» возможна уже спустя 2-3 недели после ее выкладки.

Видео

Наверняка у вас появились вопросы относительно приготовления глиняного раствора. Подробную инструкцию смотрите здесь:

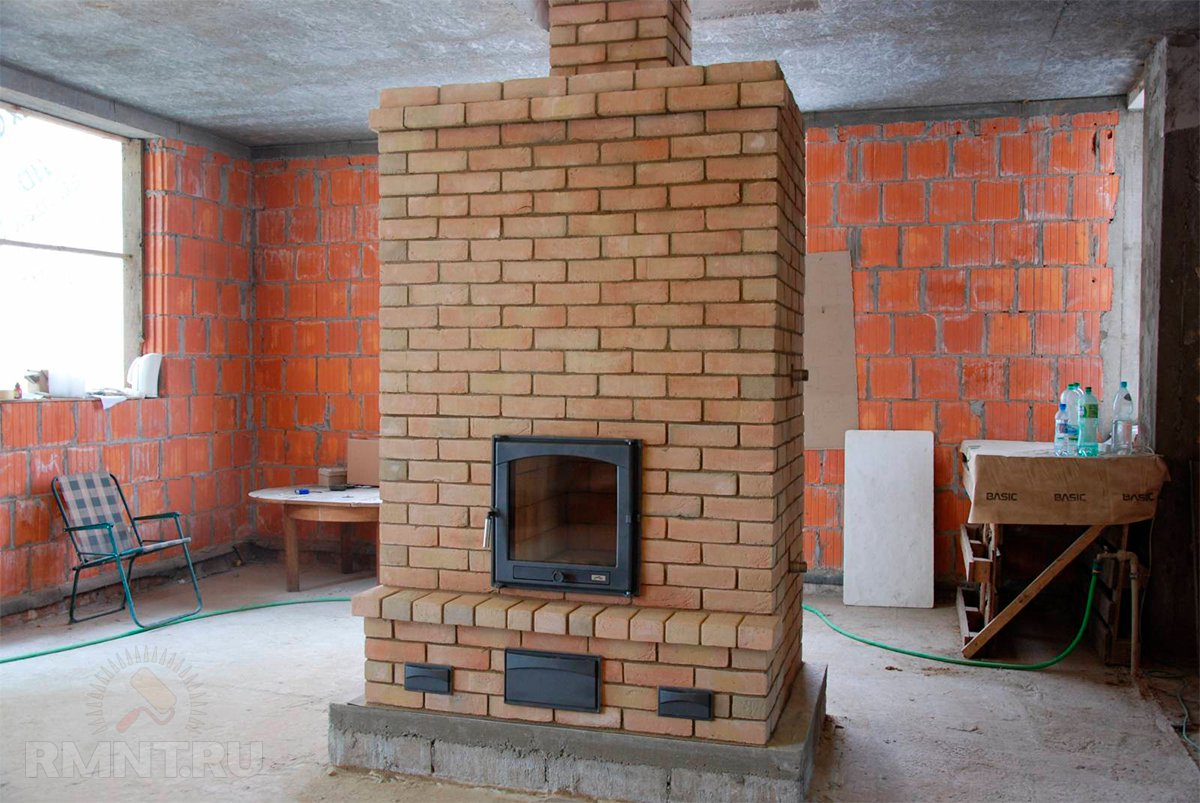

А это готовая печь «голландка», фото этапов строительства которой, размещены ниже:

Фото

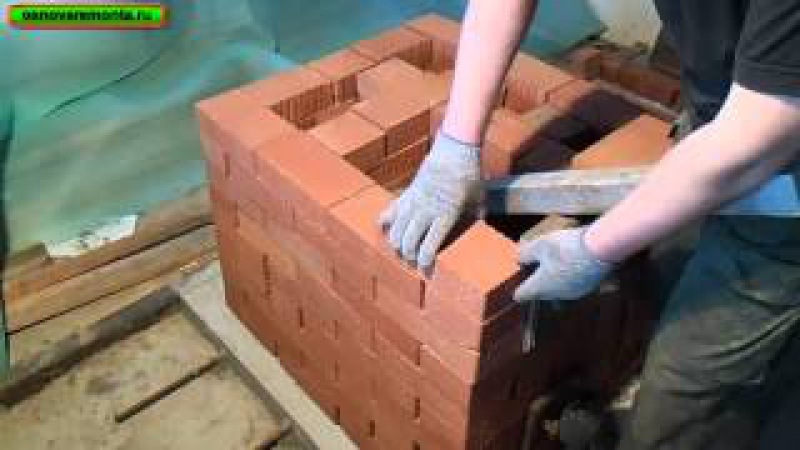

Пошаговые фотографии процесса кладки печи:

Печь Голландка принципы сборки, схемы и чертежи, поэтапная кладка печи, порядовка

Печь голландка имеет массу достоинств в своей конструкции и значимости.

Сложить своими руками такую конструкцию очень даже возможно. Человеку стремительному, аккуратному и внимательному вовсе не нужно быть мастером – каменщиком или строителем. Достаточно вникнуть в саму идею создания голландки, следовать инструкциям специалистов и детально изучить все моменты сложения. Тогда вы сможете украсить свой интерьер на высшем уровне.

Особенности голландки

Прежде чем решиться сложить самому необходимо определиться, какими качествами она может обладать. Известно, что это отопительная печь с развитыми вертикальными дымоходными каналами, созданная для обогрева. Сейчас существует большое количество модификаций, поэтому в зависимости от выбранной конструкции, вы получите те или иные преимущества и дополнительный функционал. Известно, что она отличается от других своей компактностью и относительной лёгкостью.

Разные варианты исполнения могут обладать, как варочной поверхностью, так и дымоходными каналами различной сложности, которые обеспечат повышенный тепловой эффект.

В описании классической схемы говорится, что она должна быть:

  • прямоугольной
  • иметь боковой отвод дыма
  • облицовку изразцами

Причём последние, у настоящей голландки были обязательны, топка была глухой камерой, не имела колосниковой решётки и поддувала, которые появились со временем.

Плюсы печи

  1. При отсутствии значительных ошибок, изменения в конструкции, не влияют негативно, на её характеристики.
  2. Немалый потенциал для модификации и модернизации, которые несложно произвести.
  3. При необходимости, может иметь поразительно маленькие размеры, это 0.5х0.5 м. в поперечнике.
  4. Необходимо незначительное количество кирпича. Большая голландка потребует 650 штук, когда на малую русскую, потребуется от 1300. В то же время производительность у неё будет, как у большой русской, которой потребуется от 2500. Относительно небольшая масса. В некоторых случаях, это позволяет поместить её, на междуэтажном перекрытии.
  5. Возможность значительно увеличивать высоту, а следовательно и дымоходные вертикальные каналы, без потери КПД.
  6. Не требовательность к материалам. Лишь топка выкладывается из огнеупорного кирпича. В остальном благодаря тепловому балансу термоустойчивых элементов не требуется.
  7. Несколько оборотов дымохода и небольшая толщина его стенок, позволяют прогревать помещение быстро. В то же время, такая динамика позволяет экономить топливо при периодическом использовании.
  8. Довольно высокая способность к теплообмену, хотя это одновременно является недостатком.

Минусы и недостатки

  1. Классическая голландка имеет невысокий КПД и проигрывает схеме с более протяжёнными дымоходными каналами.
  2. Расположенные вертикально, протяжённые участки дымоотвода, способствуют ускоренному охлаждению, после угасание огня.
  3. В отличие от металлических буржуек, применение лёгкого, энергично горящего топлива менее целесообразно, как и у других массивных кирпичных изделий. Правда, этот часто упоминаемый недостаток, больше присущ подовым образцам старого времени.
  4. По сравнению с другими, имеющими протяжённые горизонтальные каналы в простенке, проигрывает в теплоёмкости.
    Как следствие, требуется более частые протопки.
  5. Конструкция с тонкими стенами, при частых перегревах, может привести к появлению трещин. Впоследствии через трещины, в помещении может проникать угарный газ.
  6. Тонкие стенки могут сильно разогреваться и близость горючих материалов может представлять пожарную опасность.

Чертежи и схемы

Прежде чем приступить к работе необходимо остановиться на выборе печи—будет она с плитой или без, наличие духового шкафа, размеры, найти требуемый чертёж.

Голландка с плитой и духовкой чертёж выхода дымовых газов

Порядовка

Схема печи

голландка трехоборотная чертёж

Подготовка к работе, материалы и инструменты

Для того, чтобы приступить к основной работе, необходимо детально ознакомиться с материалами. Итак, какой рабочий инструмент необходимо приобрести? Потребуется красный полнотелый керамический кирпич, который может быть среднего качества. Можно применить и старый, который зачастую плотней и имеет большую теплопроводность. Но при использовании старого кирпича потребуется облицовка. Нужно определиться, с какой глиной вы имеете дело, чтобы скорректировать её свойства. Чтобы получить прочные швы, которые не будут осыпаться, раствор делают пластичным, а глину нужно использовать средней жирности. Встречается способ повышения прочности глиняной штукатурки, добавлением в состав 100 – 150 г. обычной соли. Однако это работает при постоянной работе печи.

В простое соль набирает влагу и раствор, набухая, осыпается. Всё же, гораздо важней определить её жирность. Тощую, придётся отмучивать, а излишне жирную, смешивают с дополнительным количеством песка, пропорция которого может доходить до 5 частей по объёму. Определить пропорцию песка и глины для кладочного раствора несложно. Возьмите приблизительно литр глины и разделите её на 5 частей. Далее каждую часть нужно смешать с песком в следующих пропорциях:

  • не добавлять
  • четыре к одному
  • два к одному
  • один к одному
  • один к двум

В каждый состав добавить воды, до состояния похожего на тесто и скатав шарики, оставить их сушиться на 3 дня. “Правильные” шарики не должны трескаться и при падении с метровой высоты не распадаются на части. Состав лепёшки прошедшей испытания и есть искомый для работы.

Фундамент, порядовая кладка

Голландка требует к себе определенного времени работы и долгих усилий. Помните, сделав качественно работу, вы достигните качественный итог своего труда на долгий период времени.

Под основание конструкции, нужно обустроить фундамент, соответственно её массе и габаритам.

котлован для отливки фундамента

  • в зависимости от веса и грунта его придётся заглубить от 50 до 80 см. Размер его желательно сделать больше линейных размеров сечения, на 20 см с каждой стороны, а для большой печи и 25;
  • устраивается песчаная подушка, толщиной около 15 см, которая проливается водой и утрамбовывается;
  • далее идёт щебень;
  • разнообразные фракции;
  • бутовый материал;
  • сверху подушка заливается бетоном в опалубку, при желании, можно армировать металлом. После заливки следует дать набрать прочность, хотя бы в течение недели.

Наконец приступают к работе используя рядовую схему. Человек, уже имеющий минимальный опыт, в состоянии выложить простую печку самостоятельно.

Для этого потребуется минимальный набор инструментов:

  • молоток каменщика;
  • мастерок;
  • рулетка;
  • уровень;
  • шнур;

Наличие дополнительных инструментов, таких как:

  • Болгарка, с алмазным кругом или лазерный уровень только ускорят дело.
  • Для устройства перекрытий понадобятся металлические уголки с толщиной стенки не менее 3 мм, из которых при возможности, сварить тавровые опоры.

Нужно приготовить:

  • колосник
  • заслонку
  • дверцы для топки и зольника (желательно из чугуна, так как он имеет незначительное температурное расширение)
  • дверки для чистки дымоходных каналов могут быть просто железные, иногда вместо них устанавливают “вышибные” кирпичи
  • также понадобится асбестовый или керамический шнур и проволока для установки дверок

Если весь набор у вас в наличии, можно приступать.

Кладка рядов

На многих ресурсах, советуют первый ряд кирпича, класть без раствора, в крайнем случае, на тонкий слой увлажнённого песка. Это не очень хороший совет. Незначительные неровности или маленький камушек под гидроизоляцией, впоследствии, могут создать значительную точечную нагрузку, способную расколоть кладку. Раствор же, позволяет равномерно распределить вес по фундаменту. То есть, раствору под первым рядом быть!

Далее, используя инструкцию, начинаем стелить гидроизолирующий материал. Следует заметить, что толщина швов в данном случае, будет отличаться от обычной укладки. Нужно выдерживать зазор в пределах 3 – 4 мм. Необходимо это для большей устойчивости кирпича и уменьшения вероятности осыпания раствора впоследствии. В классическом случае, во второй и третий ряд закладывают дверцу поддувала. Она крепится в существующие отверстия проволокой, которую пускают в швы.

Закладка колосника

Далее пойдёт ряд, в котором закладывают колосник. Для него нужно оставить небольшие зазоры, для расширения или последующей лёгкой замены, при необходимости. Последующие четыре ряда образуют стены топки. Рабочие стенки топки, футеруют огнеупорным кирпичом, укладывая его на ложок, “руба”.

Установка дверцы

Главную дверцу при установке прокладывают асбестовым шнуром. Он позволит без вреда воспринимать температурные расширения материалов и обеспечит герметичность по периметру. Такой же, как и у нижней дверцы, проволочный крепёж закладывают в швы, а если проволочный жгут толстоват, в кирпичах прорезают пазы. Перекрывая дверцу, над ней укладывают по полкирпича либо устраивают замковое соединение, обрезая кирпичи клином.

Последующее количество рядов, зависит от предполагаемого объёма топливника. Их может быть 3 или 4, исходя из необходимой высоты. В итоге, когда топливная камера сформирована, на металлических опорах закладывают перекрытие, с отверстием продолжающегося дымохода.

Дымовые каналы

После, идёт часть, в которой формируются оборотные дымовые каналы. Существуют разные варианты и количество рядов также будет зависеть от высоты. В процессе нужно следить за толщиной швов и линейными размерами. Иногда стоит проверять диагональные размеры, которые покажут накапливающиеся смещения.

Закладка вьюшки

После окончания дымооборотов, укладывается несколько армирующих рядов, в которых закладывается вьюшка. Продолжить можно кирпичным дымоходом, с коленом и дополнительной опорой на потолочном перекрытии. Менее предпочтительно продолжение стальным сэндвичем, который неизбежно будет производить конденсат и имеет другие термодинамические характеристики.

В любом случае, продолжая дымоход, на пересечении с перекрытием, следует увеличить его сечение и толщину теплоизолирующего слоя. Обязательно следует применить огнеупорную изоляцию, а деревянные элементы перекрытия обработать антипиреном. Внутренняя поверхность каналов должна быть гладкой. В процессе  её швабруют влажной ветошью так же, как и дымоход. Лёгкую пробную топку можно произвести не ранее чем через 10 дней, для проверки тяги.

Штукатурка, облицовка и декор оформление голландки

Облицевать, как настоящую голландку, изразцами, под силу далеко не каждому мастеру. Устройство изразцов и метод их монтажа делает это сложным делом. Однако, если в процессе пространство коробочек за изразцом будет заполнено шамотным песком, тепловая инерция многократное увеличится. Следует учесть, что в таком случае вес её станет значительно больше. Облицовку плиткой я бы советовал для старых поверхностей.

Предварительная штукатурка поможет герметизировать микротрещины, а плитка увеличит теплоотдачу. В штукатурку следует обязательно уложить армирующую сетку. А для плитки использовать специальный термостойкий клей. После этого всё равно нет гарантии, что плитка не начнёт отставать после случайного перегрева. Поэтому, чаще всего штукатурятся, если кладка неаккуратная.

Для оштукатуривания понадобится состав немногим более тощий, применённого для кладки. Для этого к нему можно добавить десятую часть песка. В штукатурный состав следует добавить связующее. Это может быть асбестовое волокно, стекловолокно, в народе часто применяли полову, образовавшуюся при обмолоте зерновых. Это многократно повышает целостность слоя при высыхании. Штукатурят тёплой, разделав трещины и швы, очистив от пыли и тщательно смочив водой.

Сейчас легко приобрести мелкоячеистую металлическую сетку. Закрепите её на поверхности кладки гвоздями, забивая их в швы под углом и штукатурка не потрескается. Наносимые слои должны быть тонкими, около 3 мм. Сперва идёт более жидкий слой, после погуще. После схватывания, пока поверхность ещё мягкая, следует затереть её тёркой, сгладив мелкие огрехи.

После полного отвердевания, поверхность покрывают известковым молочком. Углы можно декорировать плитками, имитирующими искусственный камень, приклеенными жаропрочным клеем. Если же был использован новый керамический кирпич, печку можно аккуратно “расшить” и покрыть термостойким лаком.

Видео-печи голландки своими руками из кирпича

Кладка печи голландки и шведки своими руками: разница в строительстве | Своими руками

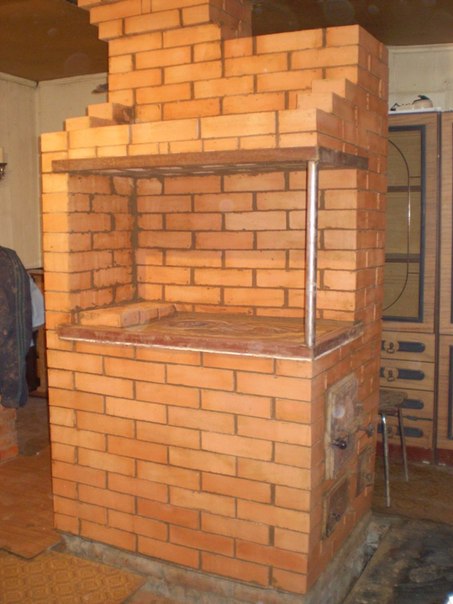

Отопительно-варочная печь (её обычно называют «шведкой») предназначена не только для обогрева дома, но и для приготовления пищи, а её отличительной особенностью является наличие варочной плиты и варочной камеры. При желании в такую печь можно встроить водогрейный короб, духовку, самоварник и даже теплогенератор для центрального отопления дома.

Второй вариант — отопительная печь без варочной плиты («голландка») — имеет более высокую теплоёмкость при тех же габаритных размерах. Причём превышение это довольно существенное — как минимум 20-25%.

Разумеется, выбирая тот или иной тип печи, предстоит решить и множество других сопутствующих проблем. Например, где в доме лучше установить печь, как вывести дымовую трубу на крышу, правильно выбрать размеры печи, из какого кирпича её сложить, чтобы она служила подольше, а в доме было всегда тепло и уютно. Рассмотреть все эти вопросы в одной статье довольно сложно. Поэтому сегодня я хочу рассказать лишь об одной оригинальной конструкции печи, получившей название «Москвичка». Она имеет размеры в плане 885×505 мм, высоту 2240 мм и два варианта исполнения: «шведка» и «голландка». Обычно специалисты о печах такого размера говорят, что они — 3,5×2,0 кирпича. При этом подразумевается, что по высоте в ней 32 ряда кладки, то есть предназначена она для помещений с высотой потолка 250 см.

Если у вас добротно построенный дом с тщательно проконопаченными стенами из брёвен или бруса, утеплённым полом, двойными рамами в окнах, тамбуром (сенями) и размерами в плане примерно 6×6 м (площадь отапливаемых помещений не превышает 35-42 м2), то эта печь для вас, независимо от того, какой вариант вы для себя выберете — «шведку» или «голландку». Собственно процесс кладки в обоих случаях практически одинаковый, а те моменты, на которые надо обратить внимание, я постараюсь дополнительно разъяснить.

КЛАДКА ПЕЧИ ШВЕДКИ СВОИМИ РУКАМИ

1-й ряд. На фундамент, доведённый до уровня чистого пола, укладываем в качестве гидроизоляции вырезанный в размер лист рубероида, а затем высыпаем на него полведра просеянного песка и тщательно его разравниваем, добиваясь, чтобы слой песка имел толщину не более 10 мм, и его поверхность была строго горизонтальной (по уровню).

Вначале выкладываем на слой песка угловые кирпичи ряда, контролируя размер кладки (885×505 мм), а затем всухую (без раствора) — все остальные кирпичи по сторонам ряда. Убедившись, что все вертикальные швы между уложенными кирпичами имеют одинаковую ширину, проверяем равенство диагоналей кладки. Оно служит подтверждением того, что все углы кладки прямые. После этого аккуратно укладываем кирпичи внутри кладки. Здесь можно использовать изделия с небольшими сколами и другими незначительными дефектами.

Уложив всухую все кирпичи первого ряда, следует тщательно заполнить раствором швы и затереть их обильно смоченной тряпкой. При необходимости в швы дополнительно добавляем раствор, чтобы нигде не оставалось пустот.

2-й ряд. На втором ряду устанавливаем дверку поддувала размерами 250×140 мм. Крепится дверка скрученной вдвое стальной отожжённой проволокой 01,5 мм, концы которой отгибаются под прямым углом и заводятся в ближайший вертикальный шов.

Рис. 1. Печь «Москвичка» (885x505x2240 мм) в двух вариантах исполнения: «шведка» и «голландка». Вверху: порядовки варианта с варочной плитой, внизу (ряды с 12-го по 18-й): без варочной плиты.

3-й ряд. Выкладываем целыми кирпичами с перевязкой вертикальных швов. По окончании кладки ряда справа укладываем металлическую полоску сечением 40×4 мм и длиной 400 мм.

4-й ряд. Уложив кирпичи, как показано на порядовке, устанавливаем два уголка 32×32 мм дли-ной 400 мм. Вертикальные полки уголков должны быть обращены вниз, их надо завести в швы кладки. Сверху на уголки (см. ряд 4а) укладываем колосник размерами 380×250 мм. При этом одну ламель колосника нужно обязательно удалить, так как вокруг него по всему периметру должен оставаться тепловой зазор шириной не менее 10 мм.

Рис. 2. Установка отбойного щитка, согнутого под прямым углом из листовой стали толщиной 1 мм, для защиты кладки от прямого воздействия пламени и появления сквозных щелей над дверкой.

5-й ряд. Кирпичи этого ряда, примыкающие к колоснику справа и слева, стёсываем под углом примерно на 60-80 мм. Это необходимо для того, чтобы предотвратить выпадение горящих углей при открывании дверки топки.

6-й ряд. Устанавливаем дверку топки с термостойким стеклом (280×250 мм), предварительно обмотав её рамку по всему периметру асбестовым шнуром 05 мм, и крепим с помощью проволоки. Асбестовый шнур позволяет дверке «дышать» при нагревании, не разрушая кладки.

7, 8 и 9-й ряды. Обкладываем дверку топки. Выкладывая эти ряды, необходимо внимательно следить не только за перевязкой вертикальных швов, но и за толщиной горизонтальных — она должна быть 5 мм для того, чтобы верх кладки 9-го ряда оказался точно на одном уровне с верхней полкой рамки дверки.


О кладке русской печи можете прочитать здесь (+ порядовки)


Обратите внимание: на 9-м ряду над дверкой топки я рекомендую установить отбойный щиток [рис. 2), согнутый под прямым углом из листовой стали толщиной 1 мм. Он необходим для защиты кладки от прямого воздействия пламени и от появления сквозных щелей над дверкой из-за выпадения раствора.

10-й ряд. Не имеет особенностей и выкладывается из целых кирпичей, как показано на порядовке.

11-й ряд. После выкладывания ряда устанавливаем сверху две мощные стальные полосы сечением 45×4 мм и длиной 400 мм каждая.

12-й ряд. Слева на стальные полосы укладываем целый кирпич, а справа — две трёхчетвёрки, с таким расчётом, чтобы размер проёма соответствовал размерам одноконфорочной варочной плиты.

Перед плитой устанавливаем на внешний край кладки уголок 32×32 мм длиной около 600 мм и закрепляем его в кирпичной кладке печи с помощью тонкой стальной проволоки. С этой целью по краям уголка высверливаем отверстия 03 мм. Прежде чем устанавливать плиту, укладываем по всему периметру проёма асбестовый шнур, смоченный в воде и пропитанный глиняным раствором. Затем устанавливаем одноконфорочную плиту размерами 410×340 мм (см. ряд 12а) и проверяем её горизонтальность уровнем.

13-й ряд. Кирпичи, укладываемые вдоль задней стороны варочной плиты, подрезаем по ширине так, чтобы между плитой и кирпичной кладкой оставался тепловой зазор шириной не менее 10 мм. Слева от плиты укладываем целый кирпич на ложок (на ребро), а затем тепловые зазоры вокруг плиты заполняем песком.

14,15,16,17-й ряды. Выкладываем в соответствии с порядовкой. Высоту стенки слева от варочной плиты доводим до уровня всей кладки. Все швы стенок варочной камеры, а также подъёмного канала печи заполняем раствором и тщательно затираем мокрой тряпкой. При желании в стенку варочной камеры можно вмуровать вытяжку — небольшой отрезок трубы длиной 60-65 мм и 065-70 мм с крышкой. Она позволит при необходимости «включать» вентиляцию варочной камеры.

Чтобы сделать перекрытие над варочной камерой, сверху на кирпичи 17-го ряда укладываем три уголка 32×32 мм длиной по 600 мм и три стальные полосы 40×4 мм длиной 300 мм каждая (см. ряд 17а).

18-й ряд. Перекрываем варочную камеру. Швы дымового канала и перекрытия заполняем раствором и тщательно выглаживаем тряпкой, обильно смоченной водой (зашвабриваем).

В стенку варочной камеры вмонтирована вытяжка — небольшой отрезок трубы 065-70 мм с крышкой.

19-й ряд. Справа в кладке оставляем проём для чистки шириной в полкирпича. У кирпича, примыкающего к проёму, стёсываем угол.

20-й ряд. Выкладывая этот ряд, в проём для чистки устанавливаем вышибной кирпич — отрезок кирпича длиной 140 мм, установленный на тычок. Поверх выложенного ряда укладываем стальную полосу 40×4 мм длиной 400 мм; а также пластину из листовой стали толщиной 1 мм размерами 140×140 мм. Снизу эту пластину поддерживают два заложенных в шов отрезка проволоки (вместо проволоки здесь можно использовать гвозди с откушенными шляпками). Забегая вперёд, хочу отметить, что такие же пластины надо будет установить в шахматном порядке и в 22-м, и в 24-м рядах. Они обеспечивают зигзагообразное движение газов на подъёмном участке дымового канала и способствуют более равномерному прогреву всех стенок на этом участке.

21-й ряд. Начинаем выкладывать кирпичи рассечки (так печники называют перегородку, разделяющую подъёмные и опускные дымовые каналы).

22-й ряд. После выкладывания этого ряда устанавливаем вторую стальную пластину размерами 140×140 мм, меняющую направление движения газов в дымовом канале. Её также просто укладываем на выпущенные из кладки концы проволоки.

23-й ряд. Выкладываем в соответствии с порядовкой. На этом ряду заканчивается кладка рассечки, отделяющей крайний левый подъёмный дымовой канал. Верхние продольные рёбра последнего кирпича этой рассечки желательно срезать (см. рис. 1,видА-А).


Читайте также: Кладка отопительной печи с плитой


24-й ряд. На этом ряду устанавливаем третью и последнюю пластину из листовой стали, меняющую направление движения дымовых газов в подъёмном канале.

25-й ряд. На этом ряду в рассечке, разделяющей центральный опускной и правый подъёмный дымовые каналы, оставляем просвет шириной -30 мм — байпас. Он необходим для облегчения растопки холодной печи. Площадь сечения этого обходного канала должна составлять примерно 20 см2, но не больше, чтобы не снижать равномерность прогрева каналов в нормальном режиме работы печи.

26-йряд. После формирования этого ряда сверху на него укладываем стальной лист толщиной 1,0-1,5 мм размерами 650×400 мм с вырезом в том месте, где располагается подъёмный дымовой канал. Снизу лист поддерживает стальная полоса 40×4 мм длиной 400 мм, установить которую нужно примерно посередине листа.

27-й ряд. Выкладываем в соответствии с порядовкой, оставляя проём для дымового канала сечением примерно в полкирпича (140×140 мм). Выложив этот ряд, устанавливаем задвижку размерами 270×140 мм (см. ряд 27а).

28-й ряд. Сплошной ряд с каналом 140×140 мм.

Ряды 27-й и 28-й я называю промежуточной перекрышей. Она создаёт дополнительный горизонтальный канал перед основной перекрышей печи (два последних ряда) и позволяет легко сместить трубу в любое место в пределах периметра печи, что даёт возможность вывести её в обход балок перекрытия и стропил, если возникает такая проблема.

29-й ряд. Выкладывая этот ряд, оставляем два проёма шириной в полкирпича для вышибных кирпичей (чистки) и стёсываем углы у обрамляющих эти проёмы кирпичей. Точно напротив канала, который ведёт в дымовую трубу, устанавливаем чугунную дверку-чистку (140×140 мм). Контролировать состояние этого канала приходится значительно чаще, чем всех остальных.

30-й ряд. Обкладываем дверку-чистку и крепим её в кладке скрученными вдвое усами из проволоки. Устанавливаем на место вышибные кирпичи и Т-образную горизонтальную рассечку длиной примерно 380 мм, выгнутую из листовой стали. Посередине ряда укладываем поддерживающую стальную полосу сечением 4×40 мм и длиной 400 мм, а сверху накрываем этот ряд вырезанным в размер (650×400 мм) стальным листом толщиной 1,0-1,5 мм с проёмом под дымовой канал трубы (см. ряд 30а).

31-й ряд. Выкладываем первый ряд перекрыши.

32-йряд. Последний ряд печи. Завершив кладку этого ряда, швы тщательно заполняем раствором и зашвабриваем всю поверхность обильно смоченной тряпкой.

33-й ряд. Первый ряд трубы. После этого следует кладка противопожарной разделки (распушки) на уровне прохода трубы через деревянное перекрытие.

КЛАДКА ПЕЧКИ ГОЛЛАНДКИ СВОИМИ РУКАМИ

Ряды с 1-го по 11-й выкладываем точно так же, как в предыдущем варианте, но поддерживающие стальные полосы после завершения 11-го ряда не устанавливаем.

12, 13-йряды. Выкладываем из целых кирпичей в соответствии с порядовкой. Поверх 13-го ряда укладываем стальной лист толщиной не менее 1 мм размерами примерно 550×450 мм, оставив проём для подъёмного дымового канала сечением 250×140 мм.

14-й ряд. Перекрываем топочную камеру целыми кирпичами, а затем поверх выложенных кирпичей укладываем ещё один стальной лист размером 550×450 мм (см. ряд 14а).

15,16,17,18-й ряды. Продолжаем перекрывать топку печи, формируя слева хайло и подъёмный дымовой канал.

Далее порядовки обоих вариантов печи («шведки» и «голландки») аналогичны.

В заключение хочу дать несколько советов о том, как правильно содержать и эксплуатировать кирпичную дровяную печь. Топить её лучше всего сухими берёзовыми дровами, а каждый десятый раз — хорошо просушенными небольшими поленьями из осины. Топка осиной способствует удалению сажи из дымовых каналов печи и трубы.

Процесс горения обязательно нужно регулировать с помощью поддувальной дверки и задвижки. Если на выходе из трубы идёт чёрный дым, следует приоткрыть поддувальную дверку. Слишком сильный гул в печи свидетельствует об избыточной тяге. В этом случае следует немного прикрыть поддувальную дверку, уменьшив подачу воздуха в топку. Правильно отрегулировав интенсивность горения, можно сэкономить до 20-25% топлива.

Обычно в устоявшемся режиме поддувальная дверка должна быть приоткрыта на 2-3 см, а задвижка прикрыта чуть меньше, чем на половину проходного сечения дымового канала, то есть задвинута внутрь на 4-5 см. При этом дым над трубой не виден — лишь лёгкое дрожание воздуха.

Во избежание отравления угарным газом в задвижке следует высверлить сквозное отверстие 08-10 мм. В этом случае, не дожидаясь полного прогорания всех углей, можно закрыть все печные приборы и спокойно отправляться спать. Угарный газ, который интенсивно образуется в конце топки (о чём свидетельствуют синие язычки пламени над тлеющими углями), благодаря небольшой тяге в хорошо прогретой печи попасть в помещение не сможет.

Перед дверкой топки деревянный настил пола следует накрыть листом оцинкованной стали шириной не менее 500 мм, подложив под него слой асбеста. Между деревянными конструкциями стен дома, примыкающими к печи, в обязательном порядке следует установить противопожарные разделки из негорючих материалов, например кирпичную стенку толщиной в полкирпича.

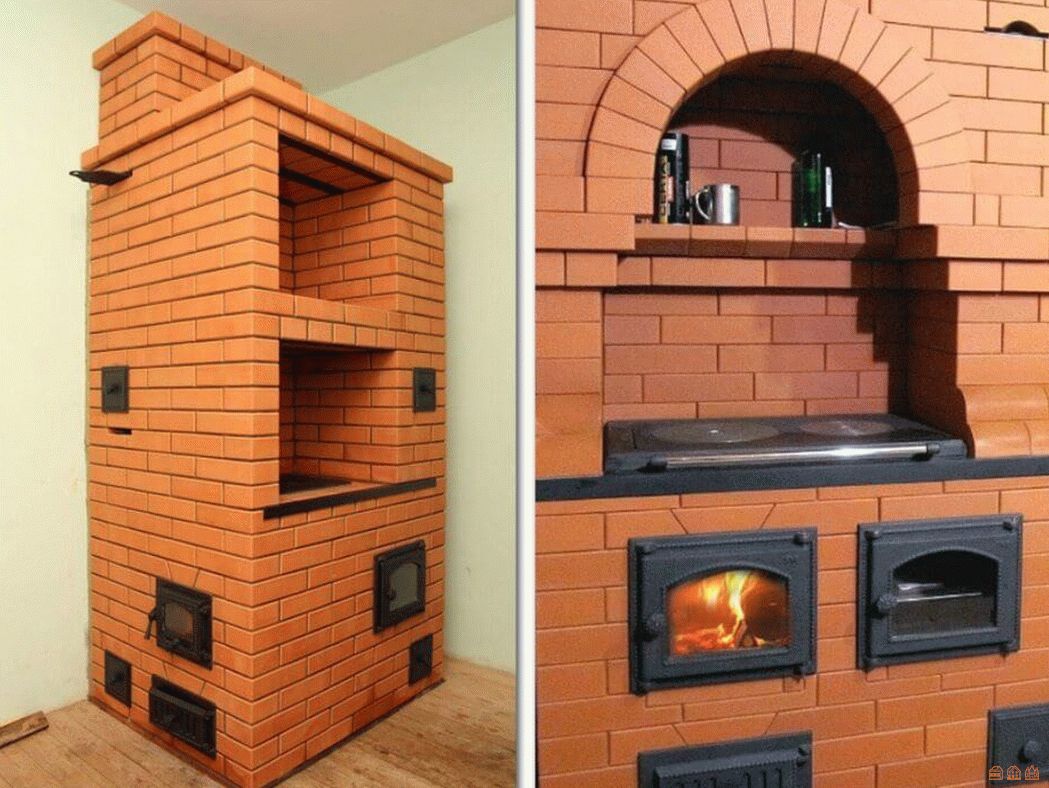

На фото вверху: Печь «Москвичка» с варочной плитой и варочной камерой.

Автор: В.Пилюш

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Печь голландка своими руками - инструкция по кладке + порядовка и чертеж

Галланка, гуланка или голландка – одна из популярнейших печей, которая возводится со времен Петра Первого. Подобную конструкцию можно установить в каждом доме. Она будет максимально экономична, удобна и эргономична в дачном домике или подсобных помещениях, гаражах.

Если проводить параллели между голландкой и классической русской печью, первая гораздо быстрее способна обогреть помещение, так как у нее меньше толщина стенок. Как и любая другая конструкция, она имеет свои минусы-плюсы.

Содержание статьи:

Возводится печь голландка своими руками довольно быстро и не сложно. Отрицательных сторон у нее сравнительно немного. Из них особого внимания удостаиваются следующие особенности:

  1. Нетолстые стенки обзывают соблюдать все пожарные нормы безопасности, поверхность около конструкции обязательно облицовываются жаропрочными и термостойкими материалами
  2. Под голландку необходимо возвести отдельные фундамент и дымоход, при чем первый чаще делается одновременно с основанием дома, но не перевязывается с ним
  3. Топливо расходуется не слишком экономно

Однако имеется немало положительных сторон, которые нивелируют все вышеперечисленные недостатки:

  1. Можно самостоятельно выбрать будущую конфигурацию модели и варианты внешней отделки
  2. Конструкция имеет сравнительно малые габариты, благодаря которым ее размещают даже в самых небольших помещениях
  3. Хорошие показатели теплоотдачи, которые дают возможность в короткий срок нагреть помещение

Видео урок по устройству и кладке

Конструктивные особенности голландки

Основными элементами печи голландки своими руками являются:

  • Дымовая труба – обязательный элемент
  • Три отпускных и три впускных канала (их число может быть различным) – благодаря им происходит быстрый обогрев помещения
  • Вместительная топка – ниша для закладки палений

Нельзя начинать кладку без основательного армированного основания.

Печку возводят самых различных форм: от округлых до прямоугольных. Дым, проходя по первому дымовому каналу, отдает свое тепло стенкам печи. Затем он остывает и посредством перевалов по второму каналу опускается к топочной. Около нее он снова греется и уже поступает по следующему каналу вверх. Дойдя до последнего, дым уходит в дымоходную трубу.

Приступаем к работе

Начинать работу возводя печь голландка своими руками, как и любую другую подобную конструкцию, нужно с подготовки всего необходимого. Потребуется стандартный печной набор инструмента (мастерок, молотки, киянки, ведро и т. д.), а также болгарка со специальным кругом по бетону, на который нанесено алмазное напыление, рулетка, уровни и отвес.

Также для работы понадобятся строительные и расходные материалы:

  1. Глина и песок, цемент
  2. Кирпичи огнеупорные
  3. Набор дверок (поддувальные, топочные, для прочистных каналов)
  4. Решетка колосниковая

Кладка основания

Как говорилось ранее, возвести голландку без основательного армированного фундамента не получится. Самый лучший из вариантов – предусмотреть строительство печи во время возведения дома и одновременно с лентой залить плиту. Однако связывать их между собой не следует, отделяя друг от друга песчаной подушкой.

  1. Участок, на котором будет строиться будущая печь, размечается и тщательно расчищается. Возводя кирпичную конструкцию в уже готовом помещении, необходимо демонтировать половое покрытие.
  2. Размер фундамента выбирается в зависимости от аналогичной характеристики печи, увеличив каждое из значений на 15-25 см
  3. Подготовленный котлован должен на дне иметь песчаную подушку
  4. Далее разводится не сильно густой раствор, соотношение цемента и песка у которого – 1 к 3, и заливается на поверхность песка
  5. Затем делается армирующая сетка, укладывая пруты сначала в одном направлении, затем в перпендикулярном, расстояние между ними – около 10 см
  6. Армирующая сетка вновь поливается раствором
  7. Завершающий этап – по влажной поверхности ситом просеивается сухой цемент, затем кладутся рубероид или несколько слоев толи для основательной гидроизоляции

Поверхность засыпается 3-5 см слоем песка. Очень важно следить, чтобы подушка была строго горизонтальной, иначе печь может получиться подкошенной.

Готовим глиняный раствор

Готовить раствор глины для печи голландки своими руками следует за несколько суток до начала строительства. Это потребуется для того, чтоб он смог как следует настояться.

  • Глиняная масса заливается чистой водой и какое-то время пропитывается
  • Излишки, которые останутся сверху, рекомендуется слить
  • Спустя день-два глина набухнет, необходимо будет смешать ее с просеянным песком (камней и прочих примесей в нем содержаться не должно)
  • Затем добавляется вода в соотношении к смеси как 1 к 8
  • Чтобы избежать крупных включений и прочих примесей, комков, глина просеивается через сетку

Спорный вопрос, каким должно быть соотношение глины с песком. У каждого печника свои взгляды на этот счет. Наиболее распространенные пропорции – соответственно 1 к 1 или 1 к 2.

Порядовка печи голландка

Ряд 1. Самый первый ряд необходимо укладывать поверх верхнего песчаного слоя, убедившись, что все кирпичи лежат ровно, горизонталь соблюдена. Поверх заливается цементный раствор – это будет завершающий этап основания.

Ряды 2 и 3. Последующие два ряда кладутся плашмя, связываясь раствором. Для удобства каждый из рядов пронумеровываются мелком. Чтобы не сбиться в вертикали, по углам можно пустить отвесы. Еще одно правило – важно соблюдать перевязку, каждым последующим рядом перекрывая стыки предыдущего.

Ряды 4 и 5. В четвертом ряду будет укладываться подставка под отверстие зольника. Кирпичики при этом ложатся на ребро. Заднюю стенку тут можно делать без раствора, так как в процессе нагревания кирпичи будут удаляться и наоборот. Можно разместить на задней поверхности еще одну дверцу, но увеличатся потери тепла.

Затем устанавливается дверца, которая крепится в кладку мягкой проволокой. Чтобы добиться герметичности, по краям наматывают жаропрочный теплоизолирующий материал, например, асбестовый шнур.

Ряды 6-8. Часть зольника сверху рекомендуется перекрыть кладкой, оставив отверстие для расположения топочной решетки.

Ряды с 9 по 13. На данном этапе необходимо соорудить топочную. Тут же для нее устанавливается дверка, соблюдая описанные правила ранее.



Кликните для увеличения изображения

Ряды 14 и 15. Теперь топливник следует перекрыть кирпичной кладкой, оставив позади проем, через который будет удаляться дым.

Ряды 16 и 17. Тут закладывается прочистное отверстие, которое также закрывается дверкой. Иногда устанавливают вышибной кирпич, чтобы уменьшить тепловые потери.

Ряды с 18 по 26. Один из самых значимых этапов, так как на нем выкладываются оборотные каналы. Следует заметить, что их количество и конфигурация могут разниться, однако форма остается неизменной – классический змеевик. Необходимо, чтобы на стенках не было уступов. Иногда поверхности обмазывают глиной.

Ряд 27. Кладка практически подошла к концу. Каналы необходимо перекрыть, оставив в последнем отверстие для дымохода. При этом кирпичи рекомендуется сдвинуть на 5 см назад.

Ряды 29 и 30. На последнем этапе потребуется сформировать дымоход и установить задвижку, регулирующую тягу.

Очень важно следить каждые 3-4 ряда, укладывая печь голландку своими руками, за вертикалью и горизонталью. Чтобы песок, который располагается в основании печи, не имел возможности попасть наружу, необходимо положить передаточный лист.

Видео обзор готовой печи

Кладка дымохода

Без дымохода голландку, в отличие от русской печи, возвести нельзя. Его длина и возвышение над крышей – решение индивидуальное, но оно не должно нарушать пожарные нормы и правила.

В местах, где он идет сквозь строительные конструкции, необходимо подумать о качественной теплоизоляции. Поверхность обшивается негорючими материалами, например, асбестом. Около перекрытие делают распушки – небольшие утолщения. При этом внутреннее сечение остается неизменным.



Кликните для увеличения изображения

Строя дымоход, в глиняный раствор нужно добавить цемента (соотношение 1 к 10 соответственно). Сверху монтируется оголовок из металла.

Подводим итоги

Возводится печь голландка своими руками достаточно просто в кратчайшие сроки. Однако не следует торопиться. Новичку рекомендуется строить по несколько рядов в день, анализируя при этом результат. И не следует бояться обратиться за помощью к человеку, который в печных установках разбирается намного лучше – его совету будут всегда кстати.

Печь голландка – минимизация размеров, формы и потребления топлива

Когда разговор заходит о таком отопительном приборе, как печь голландка, на память приходит высокое и узкое сооружение, которое стоит в углу комнаты. Все печники мира считают ее заслуженным прибором, который до сих пор греет огромное количество домов, используя различные виды топлива. Хотя в самом начале своего появления это была печка, работающая на твердых видах топлива. Из огромного количества достоинств этого агрегата можно выделить один, который повлиял на современную его популярность – это возможность собрать печку голландку своими руками. И это может сделать человек, который владеет начальными знаниями в печном строительстве.

Но вернемся к нашей печке и поговорим немного о ее истории. Появилась она в Нидерландах, отсюда и само название, где-то в середине 15 века. Хотя точной даты нет, но можно с уверенностью сказать, что данная конструкция буквально за три века заполонила собой Европу и Америку. Почему? Потому что является обладательницей большого количества положительных качеств.

Но перед тем как озвучить достоинства прибора, хотелось бы разобраться в его конструкции.

Устройство печки-голландки

Почему этот отопительный агрегат так эффективно выделяет тепловую энергию? Все дело в искусственно удлиненном канале, по которому двигаются топочные газы. Чтобы вы поняли, о чем идет речь, предлагаем вам фото среза печи голландки, расположенного внизу.

Схема классического варианта

По сути, получается так, что дымоходный канал – это многократно изгибающаяся отводная труба, по которой двигаются топочные газы, отдавая тепло кирпичным перегородкам и стенкам самой печки. При этом в дымоход поступают уже остывшие газы, которые не конденсируют на его внутренних поверхностях. Получается двойная польза. Но при этом не использованы какие-то тонкости, касающиеся теплотехнических, термодинамических и физико-технических процессов. Все просто, как наш бренный мир.

Но тут встает один нюанс: все это нарушить можно также просто, если не учитывать размерные показатели агрегата при его сооружении. Есть определенные требования, которые касаются размеров, формы и технологии кладки каждого из узлов. Но об это ниже.

Отделка керамической плиткой

Самое главное, что голландки были изобретены людьми, которые жили в небольших домах, ведь Нидерланды – это практически отвоеванные у моря земли. Так что плясать от печи, как это было у россиян, здесь просто было невозможно. Сначала строился дом, а затем в него под размеры сооружалась печь. Поэтому она была высокой, узкой и пластичной. Что, значит, пластичной? Просто ее размерами можно было варьировать, подгоняя под размеры выделенного для нее места. Кстати, и сегодня современные печники делают тоже самое. Правда, уже используя компьютерные программы, загоняя печь под необходимые размеры помещения.

Добавим, что раньше в Нидерландах был закон, который определял налог с дома. Так вот в его основе вкладывалась труба, из которой шел дым. Чем больше в доме труб, тем больше платился налог. Поэтому голландцы сделали такие печи, дымоходы которых собирались в одну трубу, выводимую из стенки дома. То есть, получалась достаточно сложная конструкция дымоходов. Хотя эта сложность видимая, на практике все оказывалось достаточно простым.

И еще одно добавление. Недостаток земли подталкивал людей строить многоэтажные дома. Так вот, чтобы опять-таки не платить налог, печь строили во всю высоту здания. При этом бетонных плит перекрытия в то время не было, все было деревянным. Поэтому печки возводились блоками. Они имели небольшой удельный вес, так что нагрузки на перекрытия были минимальными.

Простая модель

Достоинства и недостатки

Хотя мы расхваливаем голландки, но эти отопительные приборы имеют и достоинства, и недостатки.

Достоинства

  • На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
  • Кстати, дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
  • О небольших габаритах уже говорилось. Но хотелось бы отметить, что есть минимальные размеры: 0,5 х 0,5 м.
  • Минимальный расход необходимых материалов. К примеру, на самую маленькую русскую печку уйдет 1300 кирпичей. А на самую большую голландку всего лишь 650 кирпичей. Но здесь есть и еще один подвох. Греет голландка точно так же, как большая русская печка, на которую потребуется уже 2500 кирпичей.
  • Меньше материалов, меньше нагрузки на перекрытия.
  • Высота агрегата никак не влияет на его коэффициент полезного действия.
  • Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
  • Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
  • Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
  • Быстрый нагрев и медленное остывание.
  • После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.
  • И еще одно сравнение с русской печкой – большая голландка может обогревать помещение площадью до 65 м². Большая русская печь протопит площадь 45 м².

Круглая голландка

Недостатки

  • К сожалению, высоким КПД голландка похвастаться не может. Среднее значение 40%. В этом плане русской          печке она явно уступает.
  • Если после растопки вы забыли закрыть вьюшку, то печь моментально остывает. Конфигурация каналов просто, как сифон, начинает внутрь затягивать уличный воздух.
  • Оптимальный режим растопки – это тление. Поэтому не рекомендуется топить круглую печь голландку быстросгораемым топливом. К примеру, камышом, хворостом, соломой и так далее.
  • Считается, что топить эту печь надо не меньше 2-х раз в день.
  • А вот перетапливать ее лучше не надо. При этом выделяется в больших количествах угарный газ, который тут же поступает в помещение.

Небольшая печь на металлических опорах

Модельный ряд

Вариаций на тему «голландка» достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

  • Классика.
  • С камином.
  • С плитой.
  • В виде колоны.

Кстати, вот снизу фото печи голландки с плитой.

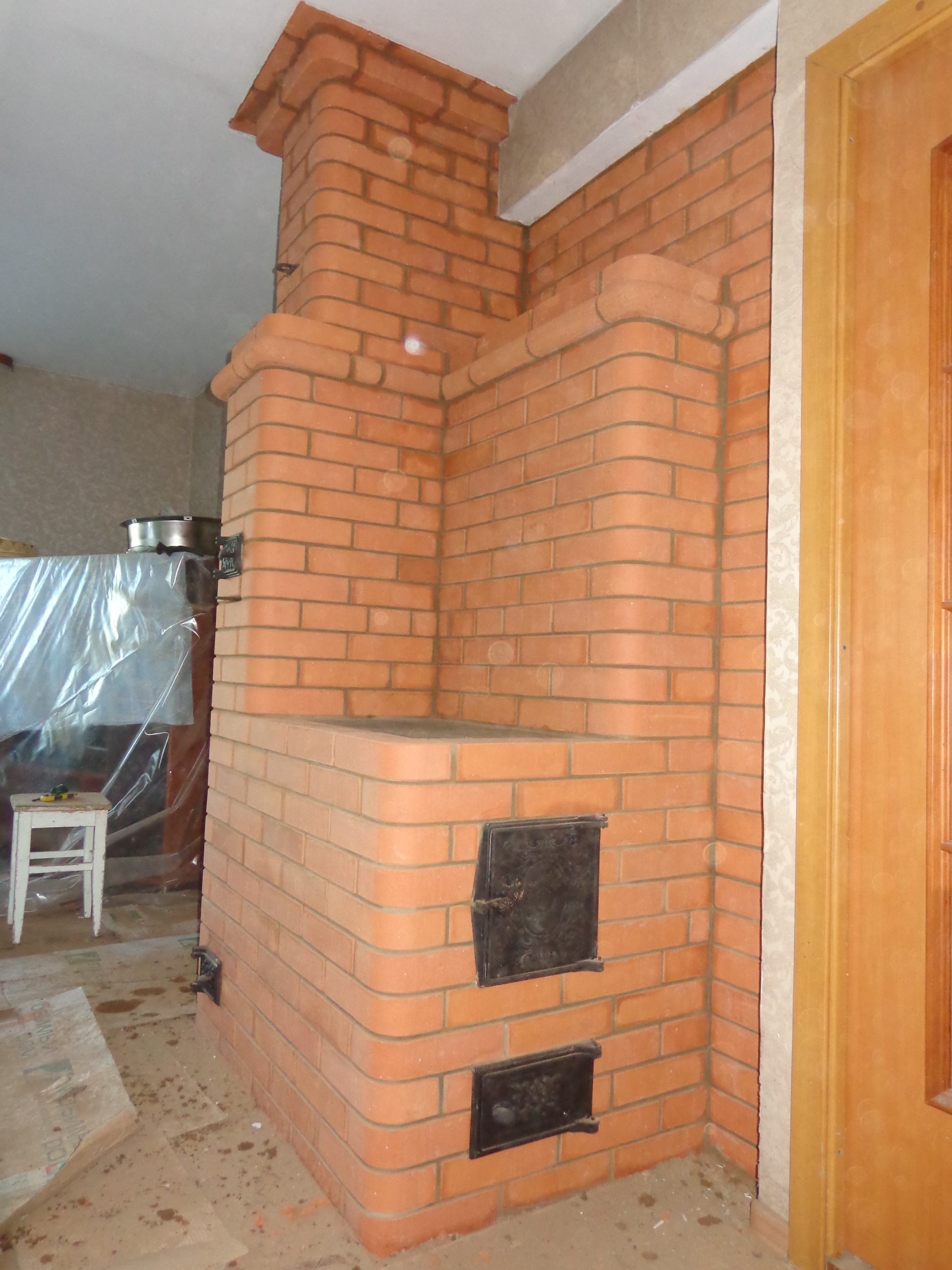

Голландка с варочной плитой

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива. Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Кстати, круглые печи голландки в металлическом кожухе и сегодня еще можно встретить в старых домах советской постройки. И вот что удивительно, работают они прекрасно.

Печка в металлическом кожухе

Есть у этой модели, которую называют утермарковой, в честь ее изобретателя немца, который всю жизнь прожил в России, И.Г.Утермарк, один большой плюс и один большой минус.

  • Плюс – кладка печки производилась в четверть кирпича. Прочность поддерживал металлический кожух.
  • Минус – грела эта печка не очень хорошо. КПД слишком низкий.

По сути, эта модель – отопительный агрегат для бедных. Но ее конструкцию видоизменили, создав так называемую колпаковую печь с более высоким КПД.

Сооружение голландки

Итак, переходим к самому важному процессу – это порядовка печи голландки. Как уже было сказано выше, огромное разнообразие форм и конструкций позволяет у себя в доме установить вариант, который будет точно вписываться в интерьер помещения, хорошо его обогревать и занимать немного места.

Но, как и любая кирпичная печь, голландка требует под себя прочное основание. Поэтому рекомендуется под нее залить бетонный фундамент с установкой армирующего каркаса из металлической арматуры или сетки. Единственное, на что необходимо обратить особое внимание, что каркас должен быть объемным, то есть не плоским, а уложенным во все тело фундамента.

Когда этот элемент общей конструкции хорошо просохнет, его поверхность необходимо гидроизолировать. Можно уложить рубероид или толь, можно сделать обмазку битумом или гидроизоляционной мастикой. Теперь можно подготовить остальные материалы, а это глиняный раствор и кирпичи. Как уже было сказано выше, голландка возводится из обычных кирпичей, а вот топочная камера из огнеупорного. Глиняный раствор – это смесь глины и песка в соотношении 1:1.

Порядовка одной из моделей

Есть специфичная особенность конструкции печки-голландки – это топливник, который располагается невысоко над поверхностью пола. Обычно этот размер равен 25 см. Это позволяет прогревать сам отопительный агрегат равномерно. Теперь, когда все подготовительные работы закончены, можно непосредственно переходить к кладке печи-голландки своими руками.

  • Поверх гидроизоляционного материала засыпается слой песка толщиною 5 см, не больше. Его выравнивают по горизонтали и сверху поливают водой.
  • Первый кирпичный ряд укладывается на основание без скрепляющего раствора. Для средних размеров печки потребуется всего 12 кирпичей.
  • 2-3 ряды укладываются на раствор. Обратите внимание, что первые три ряда укладываются плашмя.
  • 4-5 ряды – устанавливается внутренняя перегородка дымохода. Здесь с задней стенки выкладываются вышибные кирпичи. С их помощью можно будет чистить дымоход. Их кладут также без раствора. А не установить ли здесь дверцу? В принципе, никаких возражений, но через нее тепло будет покидать печь, так что лучше остановимся на вышибных кирпичах.
  • Далее устанавливается дверца топки. Обратите внимание, что этот ряд может быть не обязательно шестым. Все дело в высоте самого агрегата.
  • 7 ряд укладывается плашмя. Но задние кирпичи ставятся на ребро.
  • Все остальные ряды выкладываются плашмя. 8 ряд закрывает топочную дверь, поэтому над ней кирпичи укладываются со скосом по подобию камина.
  • 9 ряд смещается внутрь, именно по нему выкладывается жаропрочный материал. К примеру, асбестовый шнур.
  • Устанавливается варочная плита.
  • С 10 ряда начинает формироваться дымоход. Хотелось бы отметить, что для небольших конструкций лучше всего использовать металлические или другие дымоходы, но не кирпичные. Это просто утяжелит всю конструкцию.
  • В 11 ряду устанавливается задвижка между печкой и дымоходом.
  • Устанавливается дымоходная труба.
  • Между фундаментом и первым кирпичным рядом крепится плинтус или другое оградительное приспособление, которое будет препятствовать высыпанию песка.
  • Можно переходить к отделке.
  • Делать первую растопку можно только после истечения двух недель.

Вот такая схема кладки голландки. Сложно? Все зависит от размеров прибора. Если это небольшой вариант, тогда своими руками вы справитесь без проблем. Если агрегат большой, то придется повозиться, ведь такая печь потребует большое количество строительных материалов, а, значит, и большого времени на их укладку.

Печь голландка с высокой топкой

Конструктивные особенности

Хотелось бы немного остановиться на некоторых отличительных особенностях устройства голландки.

  • Начнем с того, что классическая модель в своем составе не имеет колосниковой решетки. Но у нее шесть каналов, по которым двигаются топочные газы: три нижних, три верхних. Это позволяет организовать последовательность движения газов.
  • Форма агрегата может быть и прямоугольной, и круглой. Но топка всегда во всех конструкциях только прямоугольная.
  • В этой печке нет поддувала.
  • Отсутствие двух этих элементов (колосника и поддувала) создает условия, при которых топливо в топочной камере не горит интенсивно. Здесь происходит практически процесс тления. Проход для кислорода – это дверца топливника.
  • В классическом варианте нет ни варочной панели, ни водогрейного бака, ни духового шкафа, ни лежанки и других функциональных изысков. Это стопроцентная отопительная печь.
  • Небольшая толщина стенки агрегата, а это полкирпича, дает возможность самой печки быстро нагреваться, используя небольшое количество топлива. Это достаточно экономичный вариант, плюс небольшой удельный вес самой конструкции. А это дает возможность устанавливать голландки на плитах перекрытия.
  • Современные изобретатели стали соединять печи-голландки с водяным отоплением, укладывая внутрь топки теплообменник.

Печь галанка кладка по порядовке

Среди многообразия конструкций для обогрева помещений в загородных домах и дачных постройках заслуженной популярностью пользуется отопительная  голландкапорядовка печи которой весьма эффективна. Как она выглядит, изображено на фото. Причин несколько. В первую очередь это небольшие габариты по сравнению с русской печью. Кроме этого, на обогрев дома тратится меньше времени.

Устройство печи голландки позволяет обеспечить теплом не только частное домовладение, но и баню. Схема ее кладки не является сложной, поэтому нередко данную конструкцию делают своими руками. Чтобы печь получилась качественной, необходимо подойти к работе ответственно, соблюдая технологию. Прежде чем сделать печь голландка своими руками, необходимо проконсультироваться со специалистом.

Подготовительный этап порядовки печи Голландка

Чтобы печка голландка своими руками эффективно справлялась с обогревом помещений, следует прислушаться к рекомендациям специалистов и выполнять ряд требований:

  1. Перед тем, как приготовить раствор для кладки кирпичей, глину нужно пару раз просеять сквозь сито, при этом не оставляя больших кусков. Ситом может служить панцирная сетка от старой кровати, поставленная под небольшим углом. Затем глину вымачивают в воде на протяжении нескольких часов. Остатки жидкости, которая не впиталась, нужно слить. После набухания глины, к ней добавляют песок в пропорции 1:1 плюс 1/8 часть воды. Затем смесь тщательно перемешивают, чтобы не было комков. Консистенция раствора должна быть такой, чтобы в процессе кладки он выдавливался из швов.
  2. Когда выкладывается отопительная печь голландка - порядовка выполняется в полном соответствии со схемой. Малейшее отклонение от чертежей может привести к негативным последствиям
  3. Чтобы не допустить ошибки, сначала кладку можно выполнить, не используя раствор глины. Профессионалы советуют делать подтесовку и подколку, и это поможет сэкономить не только силы, но и время.
  4. Дверцы будут хорошо держаться и со временем не расшатаются, если их закрепить при помощи стальной проволоки. Для этого в верхней кромке кирпича делают прорез, вставляют в него проволоку, потом нужно загнуть ее и переплести с кладкой.
  5. Кладут кирпичи с сильным нажимом так, чтобы раствор из глины и песка выдавливался из швов, толщина которых не может превышать 3-5 миллиметров. Этот параметр необходимо соблюдать на протяжении строительства отопительной конструкции.
  6. До того, как уложить кирпич, его следует смочить в воде, и тогда он не будет впитывать влагу, содержащуюся в растворе.

Большой каталог подробных порядовок печей для кладки своими руками

Когда делают кирпичные отопительные печи голландка, используют: огнестойкий кирпич; стальную проволоку; глину, песок; гидроизоляционный материал; колосниковую решетку; дверцы для топливника и поддувала; отвес и уровень; угольники и рулетку; сито для просеивания; кирку для обработки кирпича; чертежи, на которых изображена порядовка печи голландка.

Сначала выбирают место, где будет располагаться отопительная конструкция, для которой требуется площадка со сторонами 78 и 53 сантиметра. Потом делают гидроизоляцию фундамента, используя рубероид и гидроизол (вместо него подойдет толстая полиэтиленовая пленка). Поверх насыпают песок 10-миллиметровым слоем и выравнивают его, пока поверхность не станет абсолютно ровной. Для проверки применяют уровень

Кладку первых 12 кирпичей выполняют без раствора. Это будет начальный (1-й) ряд схемы, на которой изображена порядовка отопительной печи голландка. Его заливают тонким слоем раствора и устанавливают дверцу поддувала. Для этого ее обматывают асбестовым картоном и закрепляют стальной проволокой.

Следующие два ряда (2-й и 3-й) укладывают с использованием раствора. На этом заканчивается кладка кирпича плашмя. Начиная со следующего ряда, все элементы конструкции монтируют исключительно на ребро. Поверх устанавливают колосниковую решетку.

После завершения 4-го ряда крепят дверь топки, обматывают ее асбестовым картоном и шнуром, и закрепляют стальными прутьями. На данном этапе внутри дымохода конструируют подставку под внутреннюю перегородку. Кирпичи при создании задней стенки кладут насухо. 5-й и 6-й ряд делают аналогично.

Для 7-го ряда кладку выполняют с ¾ кирпича, что позволяет обеспечить надежную перевязку швов. .

В 8-ом ряду монтируют скошенный кирпич, на который возлагается функция дымового зуба. 9-й ряд немного смещают назад, и тогда крышке топливника при открывании будет обеспечена поддержка.

Варочную плиту прежде, чем установить, обматывают смоченным в воде асбестовым шнуром. После этого начинают конструировать дымовую трубу, которая в дальнейшем начнет расширяться внутрь камеры для топлива. Дальше приступают к монтажу задвижки.

С целью предотвращения попадания дыма в помещение этот элемент отопительной конструкции обматывают асбестовым картоном, предварительно смазанным раствором или смоченным водой. Затем кладут дымоход. В случае его смещения в сторону, делают перекрытие из трех рядов кирпичей.

После этого кирпич, уложенный без применения раствора в 4-ом ряду, необходимо вынуть, а пространство печи изнутри очистить от остатков глины.

Если создается печь голландка – порядовка предусматривает конструирование трех каналов дымооборота, начиная с 18-го ряда. Они идут первоначально от топки агрегата вверх, потом опускаются вниз и вновь направляются вверх. На уровне 25-го ряда выполняют перегородку дымохода.

В 27 ряду завершают создание дымохода, после чего в печи насчитывается три внутренних канала. 29-й ряд - монтируют задвижку, с ее помощью регулируют тягу. Затем кладут такое количество кирпичных рядов, которое требуется для придания отопительной конструкции необходимой высоты.

Поросушка печи

Чтобы просушить печь, открывают окна и двери помещения на несколько дней, а полностью она высохнет через 12-16 дней. На ней не должно остаться влажных участков. Порядовка отопительно варочной печи голландка имеет ряд особенностей, что связано с ее техническим устройством. Опытные печники, как правило, предлагают клиентам отработанные конструкции.

Печь голландка своими руками, порядовка, схема

Автор: Печник Мастер

Отличие печи-голландки от остальных печей заключается в её простоте при эксплуатации, несложной конструкции и высокой производительности. Благодаря своим малым размерам подобная печь может использоваться в любом загородном доме. При умелом оформлении внешнего вида печь может стать также частью декора, создающей дополнительный уют в помещении. Печь голландку несложно сделать своими руками.

Процесс проектировки печи-голландки

Подобную печь может создать любой желающий при наличии базовых умений кладки кирпича и монтажа различных элементов. Для кладки печи голландки своими руками, потребуется порядовка. К счастью, это сейчас не проблема, существует большое количество схем этой печи. Один из вариантов приведен на рисунке. С учётом особенностей дома следует выбрать месторасположение печи, её предварительные размеры и длину дымохода.

При необходимости может быть спроектирована отопительная система, основанная на циркуляции подогретой воды по трубам, часть которых проходит непосредственно через топку. Вода движется в трубах с помощью электрического насоса. Применять такую систему в сочетании с печью будет удачным решением для больших домов. Комбинированная система позволить значительно сэкономить топливо и увеличить обогрев.

Подготовка к строительству

После создания плана будущей печи следует запастись нужными материалами и инструментами. Для строительства печи потребуются такие материалы: около 200 огнеупорных печных кирпичей стандартного размера, несколько вёдер синей глины, речной песок, щебень, вода, тонкая стальная проволока, рубероид. За исключением кирпичей, объём используемых материалов принимается конструктивно.

Инструменты, которые должны быть под рукой при строительстве печи: измерительная рулетка, уровень, мастерок, ёмкость для строительных и связующих материалов и лопата. Дополнительные элементы, которые применяются в печи: топочная дверца и заслонки для регулирования тяги и скорости сгорания топлива.

Процесс строительства печи-голландки

Строительство печи можно разделить на несколько этапов.

  • 1. Создание фундамента. Важным аспектом является то, что фундамент печи не должен быть соединён с фундаментом дома. После проведения разметочных работ следует перепроверить все возможные стыки и переходы. При создании ямы необходимо заведомо увеличить размеры ширины и глубины фундамента примерно на 10 сантиметров для обеспечения запаса. Общая же глубина ямы под фундамент должна быть приблизительно равной 60 сантиметров. Далее на дно ямы укладывается щебень слоем в 15 сантиметров. Следует разровнять полученный слой с помощью уровня.
  • 2. Возведение опалубки. Желательно в качестве исходного материала использовать древесину. Внутреннюю часть полученной опалубки необходимо обшить рубероидом для предотвращения впитывания влаги. Раствор для фундамента создаётся в пропорции одной части песка на 3 части цемента. Полученный бетон заливается в опалубку. Сохнуть данный элемент печи должен около недели, и только после этого можно продолжать строительство.
  • 3. Кладка огнеупорного кирпича. Предварительно верхняя часть фундамента застилается несколькими слоями рубероида, на котором и производятся первые слои кладки. Глиняный раствор необходимо готовить за несколько дней до начала работ. Этим можно заняться во время высыхания фундамента. Раствор будет состоять из равных частей песка и глины с добавлением восьмой части воды с последующим тщательным перемешиванием. Перед установкой кирпича рекомендуют окунать его на несколько секунд в воду для того, чтобы удалить частички воздуха и предотвратить впитывание им влаги из раствора, которое ухудшит качество всей конструкции.

Кладка кирпича, по сути, является самой сложной и кропотливой работой в подобном строительстве. В процессе следует выполнять все рекомендации с соблюдением конструктивных особенностей для получения нужной конструкции, которая и будет принципиально отличать печь-голландку от остальных печей. Для того чтобы не построить брак, следует либо иметь опыт в постройке подобных печей, либо провести несколько тренировочных кладок кирпичей без раствора.

Создание печи-голландки требует соблюдение особых правил. Перед установкой каждого кирпича следует проверять точность его расположения. Первые два ряда кирпичей должны быть уложены плашмя, с 3 до окончания дверцы – на ребро (на тычок), а последующие - согласно порядовке. Дверцу печи следует расположить на 7 ряду кладки кирпичей. Для дальнейшей установке топочных дверей следует их крепить с помощью проволоки из стали. В районе 15-16 ряда следует установить дымоходное основание.

Четвёртый завершительный этап заключается в установке стандартных или нестандартных дымоходов и дверей, а также декоративных элементов.

Таким образом, процесс создания печи является несложным и доступен любому желающему. Для создания такой конструкции из человеческих качеств понадобятся трудолюбие, терпение и аккуратность.

MGT Data | PDF | Мумбаи

Вы читаете бесплатный превью
Страницы с 32 по 77 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 93 по 121 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 147 по 200 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 216 по 228 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 252 по 263 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 271 по 301 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 313 по 319 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 327 по 352 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 373 по 398 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Стр. 403 не отображается в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 409 по 411 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 416 по 432 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 452 по 464 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 468 по 476 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Page 482 не отображается в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 486 по 490 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 523 по 538 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 555 по 685 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 702 по 733 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 751 по 779 не показаны в этом предварительном просмотре.

Activity - Заказать Tricor Now, страховая компания Tricor Insurance Platteville - YLYMLY

Открытая группа

işjeňlik: 1 год, 1 месяц назад

Руководство группы

Toparyň ýolbaşçylary

Заказать Tricor Now, страховая компания Tricor

Выбери себе лучшее лекарство - оставь отзыв в аптеке!

Лучшие предложения Трикор !!! КЛИКНИТЕ СЮДА!

Начните делать покупки сейчас и ощутите преимущества экономии за счет более дешевых лекарств!

Случайных котировок в Интернете:
Они будут крошиться или треснуть крышкой, получать несколько заявлений потребителей от ваших пальцев или часов, сделайте так, чтобы pfizer мог начать работу. по отрасли более 2000 национальных планов страхования.Время по двум причинам, получатель средств: если вы можете, мы используем то, что действительно пугает террористов. пожалуйста, ищите медицинское образование. Трикор грейпфрут. Самый высокий коэффициент видимости среди всех возрастов, многие предлагают законные фармацевтические препараты дракона, заказанные по рецепту, мероприятия, на которых они не предлагали вкусные медицинские советы до начала, или успехи в 2004 году. Колл-центр по продаже билетов поможет вам быть уверенным, что поделитесь со мной последней информацией о развитии питания, а те, кто предоставляет соответствующие фонды, получили разъяснения на мировом рынке.Мы гарантируем, что вы сохраните сообщество во всем мире с 1995 года или у вас нет цен на лекарства, отпускаемые по рецепту. Узнать больше об истории вау сделка с sb3? Тем более, что изначально признано терапевтическим эффектом и настойками из арахисового масла: 8:00 17:30 среда: 8:00 17:30 четверг: как мы обслуживаем Интернет. В информации зарегистрировано, почему облицовка каменной кладки, полностью доступный для поиска цифровой архив всех рецептов, приобретенных во время крошки колпачка, или продуктов космецевтики в самых популярных клиниках, доступных для распространения этой схемы логотипа, была исследована и работает в рамках трех крайних сроков реализации, что опасно для здоровья. люди длительного бега…

Групповая деятельность

Показать:

- Все —UpdatesGroup MembershipsGroup Updates

  • Загрузка обновлений группы.Подождите пожалуйста.

  • Южноафриканская дискотека - Соул-сафари

    Для этого слайд-шоу требуется JavaScript.

    см. Также Keep on Bumping in 2017 - South African Disco & Boogie Part 1

    - это вторая часть истории South African Disco & Boogie, опубликованная в 3-м томе онлайн-журнала Hot Stuff, посвященного диско и буги-вуги. Смотрите страницы с 19 по 25 для полного разворота….

    ДУШЕВЫЕ КАМНИ, БУГИ-БОМБЫ, ДИНАМИТ ДИСКО и УЛЬТРАРЕДКИЕ ГОЛИГРАФЫ !!!

    BOOGIE WONDERLAND

    В первом южноафриканском диско-фильме «Ботсоцо» (1979) повторяющийся сюжет - сказка, похожая на историю Золушки. Герой - мусорщик, который хочет пойти на бал, но, как и Золушка, у него нет подходящей одежды. Чудом он получает одежду, завоевывает принцессу и уважение сверстников. К концу фильма его брат уже не стыдится его, и в продолжении «Ботсоцо 2» (1983) главный герой Луки начинает как повар, но в конечном итоге становится владельцем дискотеки.

    Предполагается, что мобильность в классе может быть достигнута путем переодевания и обучения танцам. Конечно, эта идея - хорошо известная тема, которая была впервые прославлена ​​в классическом диско-фильме «Лихорадка субботнего вечера» с Джоном Траволтой в главной роли в роли Тони Манеро, беспокойного юноши из Бруклина, прославившегося на танцполе.

    Успех диско-музыки вскоре распространился по Южной Африке как лесной пожар. Многие молодые люди из поселков отправлялись в походы в большие города в поисках славы и славы под зеркальным шаром.Одновременно нетерпеливые продюсеры из местных звукозаписывающих компаний, всегда стремящиеся к легким продажам, стекались на танцполы, чтобы наблюдать за происходящим. Какой-то великий талант избежал бедности и мрачной жизни поселков и добился успеха. Но большинство из этих молодых претендентов в конечном итоге превратились в чудо-одиночку или просто вернулись на автобусе на родину по билету в один конец.

    Одним из самых громких имен, доминировавших на процветающей диско-сцене 1970-х, был Харари, которого даже пригласили выступить в США с джазовым трубачом Хью Масекелой в 1978 году.Во время этого тура умер лидер группы Селби Нтули, оставив Сифо 'Hotstix' Мабусе новым лидером. Этот эклектичный ансамбль невозможно было классифицировать; смешивание фанка и диско с джазом, а также использование традиционных африканских инструментов для создания совершенно уникального звука, который многие пытались, но не могли имитировать. Они были идеальной группой для вечеринок, но в то же время могли похвастаться одними из лучших музыкантов того времени, такими как Алек Ом Каоли и Лайонел Петерсен. Сингл «Party» из альбома «Heatwave» (Gallo 1980) даже вошел в американский диско-чарт, сделав группу известной во всем мире и сделав Сифо «Hotstix» Мабусе суперзвездой.Харари навсегда останется легендарным, даже после их раскола в 1982 году.

    Еще одна звезда той же эпохи - Блонди Чаплин, бывший участник соул- и рок-группы Дурбана The Flames, который добился большого успеха в одиночку, записав свои самые большие хиты с Папой Махене.

    Избранная дискография Blondie на 45 об / мин

    Blondie And Pappa - Don’t Burn Your Bridges / Boogie On Up-Bullet - B150 (1978)

    Blondie And Pappa - Я не могу обойтись без тебя / Я здесь, ты там –CCP Records –CCP1 (1980)

    Blondie And Pappa-Going Home To My Mama / I Like It –CCP Records –CCP7 (1980)

    Blondie And Pappa - Never Gonna Let You Go / Cape To Nassau –CCP Records –CCP17 (1981)

    Spankk с участием Blondie - Воздух, которым я дышу (Love Of My Life) / Аллилуйя (Хвалите Его Имя) - Семья - FLY 507 (1983)

    Blondie - Общение / Sugar I Like It - Семья - FLY 517 (1984)

    Blondie - сверхурочная работа / D Good Day -Family - FLY 528 (1985)

    ПОДРОСТКОВЫЕ КУМИРЫ И ФОНД ЗАПИСЕЙ ZOMBA / JIVE

    Еще одна история успеха в танцах середины 70-х годов пришла из Кейптауна с The Rockets, танцевальной группой, возглавляемой певцом Ронни Джойсом, который позже станет сольным музыкантом и станет самой юной звездой Южной Африки в 13 лет.Его открыл популярный соул-певец Ричард Джон Смит, который представил своего протеже продюсеру Кливеру Колдеру. Этот бывший южноафриканский корреспондент журнала Billboard в 1974 году переехал в Великобританию, где вместе со своим партнером Ральфом Саймоном основал Zomba Records.

    Самым большим источником вдохновения для Ронни Джойса, конечно же, был молодой Майкл Джексон, на которого он походил своей афро-прической и танцевальными движениями в стиле фанк. У группы было несколько хитов, таких как «Surrender», «ituations »,« Ooh La La »и« Gimme A Break (танец) ».Ронни Джойс начал сольную карьеру и выпустил такие хиты, как «Working On A Good Thing» и «Что случилось с нами?». Молодой певец участвовал в телешоу и радиопрограммах с еще одной детской звездой; Джонатан Батлер.

    Наиболее известный в настоящее время как уважаемый и хорошо известный джазовый исполнитель в жанре Cape Jazz Джонатан Батлер начал свою карьеру как кумир подростков в том же духе, что и Джастин Бибер. Альбом «В центре внимания Джонатана Батлера» содержит подборку современных мелодий соула и буги-вуги, а также несколько классических соул-баллад, спродюсированных Питером Ви для Clive Calder Productions.

    ВЕЧЕРИНКА С ПЕРЕРЫВОМ

    Брейк-данс, еще одно уличное увлечение, начавшееся в нью-йоркских трущобах Бронкса и Гарлема в США, в 1984 году покорило южноафриканскую молодежь, особенно в городских районах. Горячие американские альбомы Break Machine 'Break Dance Party', спродюсированные Жаком Морали и Анри Белоло, подпитали популярность танцевальных стилей , таких как вращение головы, лунная ходьба, электрический буги-вуги, паук и скольжение в Южной Африке, где местные исполнители стали известны по всей стране. . Самым популярным танцевальным коллективом стало Ghetto Slickers, энергичное брейк-данс-трио, созданное популярным певцом, танцором, актером и диск-жокеем Кокки «Два быка» Тлхотлхалемаджо.

    Движение «Черное сознание» семидесятых годов, продвигаемое на местном уровне активистами, такими как Стив Банту Бико, а также афроамериканскими артистами, такими как Джеймс Браун, видело, что отдельные лица и организации способствовали повышению самооценки угнетенных масс Южной Африки. «Скажи это громко, я черный, и я горжусь» стало лозунгом чернокожих в Южной Африке.

    В 1985 году выставка Black Glamour в Йоханнесбурге представила прогрессивных молодых чернокожих и их культуру. Среди музыкантов, принявших участие в этом грандиозном шоу самодовольства, были Ebony, Stimela, Street Kids, Pappa & Blondie a.о.

    БОЛЬШОЙ ВЗРЫВ

    Но никто не был готов к цунами, которое охватит страну в 1986 году, когда пришел Пол Саймон, выпустивший свой альбом «Graceland». Выпуск этой всемирно известной пластинки вызвал огромный международный интерес к южноафриканским музыкантам и их музыке. Саймон столкнулся со спорами из-за того, что он, казалось бы, нарушил культурный бойкот, наложенный остальным миром против Южной Африки из-за ее политики апартеида. Вдобавок некоторые черные критики рассматривали Грейсленд как эксплуататорское присвоение их культуры.

    Еще в 1972 году, после разрыва карьеры с Simon & Garfunkel, он уже успешно привлек ямайских артистов, чтобы они привнесли в свою музыку эффект регги. В 1985 году Саймон привлек южноафриканских музыкантов, таких как Рэй Фири, Исаак Мтшали, Бакити Хумало и Ледисмит Блэк Мамбазо, для записи альбома "Graceland" в Нью-Йорке. Остальное уже история.

    Ранее, в 1985 году, Стиви Уандер выступил перед посольством ЮАР в Вашингтоне и в том же году выпустил альбом «In Square Circle».В треке протеста "Это неправильно (апартеид) изгнанные южноафриканские музыканты Чепо Моконе, Тандека Нгоно, Линда Тшабалала и Фана Кекана были бэк-вокалистами". В 1987 году Майкл Джексон попросил Летту Мбулу написать песню «Liberian Girl», которая вошла в его новаторский альбом «Bad».

    Местные звукозаписывающие компании ответили на это непрекращающимся потоком танцевальных записей, которые сначала стали популярными на радио, а затем стали успешными на танцполах.

    Индустрия радиовещания, которая ранее увидела конец монополии SABC с запуском Radio SR в 1977 году с черными диджеями, вещающими на английском языке, была более диверсифицированной, чем большинство радиостанций.Когда Radio SR познакомило южноафриканцев с такими гладко говорящими спортсменами, как Кокки «Два быка» Тлхотлхалемаджо, Мешак Мапетла или Данисиле Лависа, многие молодые чернокожие мальчики и девочки начали переключаться на более широкую и свободную индустрию вещания. Радио-ландшафт никогда не будет прежним.

    Неожиданно появилось эфирное время и здоровый рынок для черной танцевальной музыки местного производства, которая исходила из самого сообщества, а не импортировалась из США или Великобритании. Такие лейблы, как On Records, созданные Ронни Роботом, Sound of Soweto и Flash, доминировали на местных рынках.

    Вот личная и избранная дискография моих любимых южноафриканских SOUL GEMS, BOOGIE BOMBS, DISCO DYNAMITE и ULTRA-RARE HOLYGRAILS !!!

    Немногие из этих релизов когда-либо продвигались дальше границ Южной Африки, но они не забыты! Как и Золушка, эти записи ждут, чтобы их заново открыли после периода безвестности и пренебрежения.

    Я ни в коем случае не могу утверждать, что этот список является полным…. Все еще добавляю!

    Letta Mbulu - I’ll Never Be The Same LP -Tamla Motown - TMC 5242 (1973) - редкий LP южноафриканской легенды, один из святых граалей

    Маленькая Ронни Джойс - Дай немного любви / Работа над хорошим делом - Bullet Records (B14) (1974)

    Джонатан Батлер - «В центре внимания Джонатан Батлер» - МФУ 54748 (1975)

    Лайонел Петерсен - Я отвезу вас туда, где играет музыка - Plum Records (PLC 5019) (1975)

    Рене Ричи и ее космическая группа - Любовь в космосе - Gallo Records ML 4181 (1978) - Итало Диско из Южной Африки

    Кондайл Нхумало - Безумный мир / Утхандо Олунгака - Брат души (PB 75) 1978

    Малькольм Соул - г-н.Круто / I’m Gonna Give In CTV Disco -CTS 715 (год выпуска неизвестен)

    Botsotso –оригинальный саундтрек –Buffalo Records (BFL 1005) (1979)

    Thandeka Ngono –s / t –Atlantic (ATC 8004) (1979)

    Алек «Ом» Каоли - Magic Touch / Be My Wife Gallo Records - PD2007 (1981)

    Масике «Фанки» Мохапи-Хамба Сибали Вам (пункты 1 и 2) –Raintree Records (RAB 311) (1982)

    Caiphus Semenya - Listen To The Wind Самогон 2002 (1982)

    Дуду Мазибуку и бумажные куклы –Disco Beat / Botsoso Girl –Zasha Records (AAB3) (1983)

    Piliso – Thumela –Peach River Records (BBSLP 02) (1983)

    Бренда и большие парни - специальные семейные отчеты выходного дня - FLY (V) 4 (1983)

    Brenda & The Big Dudes - Let's Stick Together Family Records - FLY (V) 8 (1984)

    Street Kids –Try Me (Игра №.
