Skip to content Клапана приточной вентиляции (проветриватели)

Единственное, что заставляет потребителя склоняться к выбору деревянных окон – полное отсутствие циркуляции воздуха в помещении при закрытых створках. Для решения этой проблемы, инженерами металлопластиковых конструкций, был разработан клапан вентиляции, который предоставляет огромное количество преимуществ.

Содержание

Оконные проветриватели – полезно или нет?

Изначально сама идея приточных оконных проветривателей появилась в середине 70-х годов в Европе, когда на волне с борьбой за энерго-эффективное расходование средств на отопление жилых помещений стали строить дома, которые в принципе не имели естественного воздухообмена с улицей. Ввиду отсутствия естественной вентиляции через неплотные окна и стены воздух в таких помещениях быстрее насыщался угарным газом от жизнедеятельности людей и становился непригодным, а зачастую и просто вредным для здоровья. В Советском Союзе о здоровье граждан заботились целые проектные институты, и вопросам естественной вентиляции в жилых помещениях придавалось огромное значение. И сейчас часто при общении с обладателями новых пластиковых окон, на вопрос – «Ну как Вам теперь живется, какие ощущения?», мы слышим стандартный ответ, что после установки пластиковых окон в помещении стало гораздо тише, теплее, но вместе с тем воздух внутри стал быстрее приходить в негодность. Есть даже люди, которые называют пластиковые окна «тихими убийцами».
Жить хочется, поэтому каким-то образом надо впускать в помещение уличный свежий воздух. Можно открыть окна в режиме проветривания на некоторое время и ударным методом заменить в помещении весь воздух, при этом в зимнее время в помещении резко понизится температура. Если мы находимся в городской квартире, лишних денег за такое проветривание с нас никто не снимет, а если это собственный дом с индивидуальным отоплением?

Что именно дают клапана

Первым и основным достоинством использование клапана на пластиковых окнах является естественная циркуляция воздуха в помещении.

Вследствие этого, в комнате создается микроклимат необходимый для человека. Ощутить разницу можно довольно легко. Например, закрыть металлопластиковое окно без клапана на пару дней и покинуть жилье. После возвращения владельцев, в комнате будет стоять затхлый воздух. Если же установлен клапан, то по возвращению жильцов помещение будет наполнено свежим и чистым воздухом, причем само окно будет плотно закрыто. Довольно важно еще одно преимущество клапанов – предотвращение образования грибка и плесени. Это происходит из-за удаления избыточной влажности посредством циркуляции воздуха. Очень актуальна такая проблема в кухнях, ванных комнатах и балконах. Поэтому вентиляция для пластиковых окон в данных помещениях является необходимостью. К преимуществам клапанов на пластиковые окна относится безопасность от незаконного проникновения вовнутрь помещения. Это достигается тем, что проветривание производиться при закрытой створке. Многие ведь сталкивались с ситуацией, когда в теплое время года попросту забывали закрыть окно перед уходом из дома.

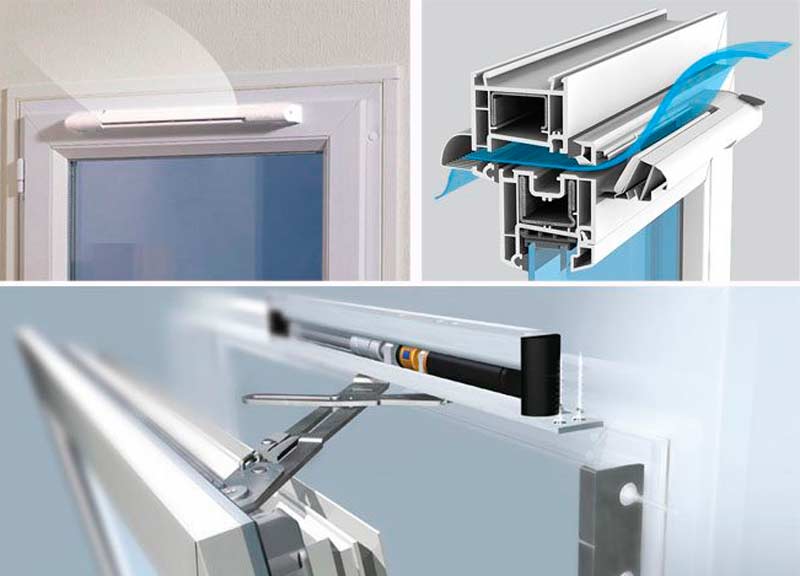

Виды приточных клапанов для пластиковых окон.

На данный момент существует три типа данного механизма:

• Щелевого типа;
• Фальцевого вида;
• Накладного типа.

Клапана щелевого типа

Клапана щелевого типа можно назвать наиболее оптимальным видом приточной вентиляции пластиковых окон. В первую очередь это связано с их пропускной способностью. Она достаточная для полноценной циркуляции воздуха внутри помещения. Важным достоинством щелевых механизмов проветривания является возможность установки без демонтажа уже установленной металлопластиковой конструкции. Сам по себе клапан представляет щель, созданную с помощью специального канала, которая имеет размеры от 12,5 мм до 16мм. Канал, в свою очередь, соединен двумя блоками: наружный и внутренний. Наружный блок устроен так, чтобы не пропускать дождь и насекомых, а внутренний позволяет производить регулировку потока воздуха.

Клапан «Airbox Comfort»



Клапана фальцевого типа

Клапана фальцевого типа является еще одним довольно не плохим видом механизмов, при помощи которых производится приточная вентиляция. Их основное преимущество – отсутствующая потеря шумоизоляции. Монтаж данных устройств производится немного сложнее, нежели установка щелевых клапанов, но также может выполняться без демонтажа металлопластиковой конструкции. Главным недостатком, из-за которого многие клиенты отказываются от фланцевых клапанов, является недостаточный воздухообмен. Показатели приточной вентиляции данных устройств достаточны для того, чтобы пластиковые окна не запотевали, но полноценной циркуляции воздуха все рано не происходит.

Накладные клапаны

Наименее популярными у частных клиентов являются клапана накладного типа. Во-первых, это связано с необходимостью их установки перед монтажом металлопластиковой конструкции. Во-вторых, при использовании данного типа устройств вентиляции пластиковых окон происходит большая потеря шумо- и теплоизоляции, что недопустимо для жилых и торговых помещений. Но из-за своего главного преимущества, а именно – наибольший уровень притока воздуха, они стали популярными на производственных объектах. Особенно там, где требуется поддержание естественного климата внутри помещения, и шумоизоляция практически не играет никакой роли. Стоит отметить, что вентиляция на пластиковые окна может устанавливаться как автоматического, так и механического регулирования, причем независимо от типа выбранного клапана.

Производители клапанов

Компаний, которые занимаются изготовлением клапанов приточной вентиляции для пластиковых окон достаточно много, но все же есть лидеры данного рынка. Одной из наиболее успешных компаний является Homeaero. Эта французская фирма выпускает наиболее популярный клапан Aereco. Не менее известным является Air box comfort от отечественного производителя Air box. Оба этих клапана имеют достаточный показатель воздухообмена и простые в монтаже. Именно эти преимущества сделали их самыми популярными. Единственный недостаток – невозможность установки на глухую створку. Наиболее технологичными вариантами считается линейка клапанов AEROMAT от немецкого производителя Siegenia. Стоимость данной продукции на порядок выше других, но она позволяет практически полностью устранить потерю тепла и добиться максимальной шумоизоляции. Еще одним лидером на рынке клапанов является компания Rehau. Она производит серию Climamat, которая отличается внутренним устройством. Здесь имеется специальная мембрана, пропускающая воздух только при определенной разнице давления внутри помещения и снаружи. Такой подход позволяет максимально увеличить герметичность.

Требования к клапанам пластиковых окон

Каждый клиент должен понимать, что также как и пластиковые окна, клапаны приточной вентиляции должны соответствовать ряду определенных требований. Это необходимо для комфортной эксплуатации и качественному выполнению возложенных на них функций. Первым требованием к механизмам приточной вентиляции является наличие регулировки. Это является обязательной деталью, и рассматривать другие варианты не стоит. Ведь установка уровня потока воздуха потребуется в любом случае – это доказано многолетней практикой.

Например, летом клапан может спокойно работать на максимально открытом проветривании. А вот зимой, такая степень поступления холодного воздуха приведет к большим потерям тепла. Для этого и требуется регулировка. Далее стоит поинтересоваться предоставляемым уровнем воздухообмена. Ведь именно для этого и устанавливается приточная вентиляция на пластиковые окна. Данный параметр должен быть не менее 30 метров кубических в час. Причем такой показатель берется из расчета на 1 человека. Не стоит забывать и возможной потере звукоизоляции. Необходимо запомнить, что нормальным показателем считается 30-35 дБ. Поэтому пластиковые окна и клапан, установленный на них, не должны пропускать посторонний шум, превышающий этот уровень. Также к необходимым техническим характеристикам относится качественная работа клапана в зимний период. При выборе данного механизма приточной вентиляции необходимо уточнить соответствие конструкции. Это необходимо из-за того, что при неправильном устройстве возможно обледенение наружного блока или внутреннего канала. Вследствие этого устройство полностью перестает работать. Стоит не забывать узнать и о материалах, примененных в изготовлении клапана. Они должны выдерживать разницу наружной и внутренней температур, что позволяет полноценно регулировать поток воздуха и гарантировать долговечность прибора. Важно уточнить и возможные способы монтажа клапана. Ведь никому не захочется демонтировать металлопластиковую конструкцию ради его установки. Поэтому стоит выбирать тот клапан, который можно поставить на уже установленное пластиковое окно. Причем такие типы механизмов приточной вентиляции с легкостью можно монтировать собственноручно. И клиенту необходимо убедиться в том, что клапан предназначен для оконной установки, а не стеновой. Последнее, о чем стоит поинтересоваться, это вариант регулировки клапана. Существует три типа: ручной, механический и смешанный. Однозначно сказать какой из них лучше невозможно. Ведь каждому клиенту удобнее пользоваться своим. Поэтому решение данного вопроса полностью зависит от приоритетов заказчика.

admin2018-01-07T18:04:06+03:00 Page load link

Go to Top

Оконный клапан Airbox Standart | Евростиль-сервис

Несмотря на то, что пластиковые окна стали неотъемлемой частью нашей жизни, редкий российский потребитель понимает, что такое оконный клапан, и для какой цели служит? Европейцы, отлично умеющие считать свои деньги, в разгар экономического кризиса 70-х поняли, что распахивание окон для проветривания не решает проблему. Открытая створка лишь на время открывает доступ свежему воздуху, вместе с тем пыль и уличный шум проникают в жилище беспрепятственно, а тепло улетучивается. Выход был найден в виде специального клапана для пластиковых окон, обеспечивающего постоянное проветривание при закрытых окнах. Сегодня в Европе необходимость укомплектовывать такой конструкцией каждое окно, не обсуждается. Промышленные компании начали миллионами производить вентклапаны. Часто от владельцев окон из ПВХ-профиля в нашей стране приходится слышать, что оконный клапан – это бесполезная выдумка западных компаний для получения дополнительной прибыли.

Давайте попробуем разобраться, что здесь досужий вымысел, а что – истина?

Оконный приточный клапан служит для обеспечения постоянного доступа воздуха. Появление конденсата на окнах со снижением температуры на улице, становится проблемой. Это не только не эстетично и хлопотно, отсутствие кислорода в квартире затрудняет дыхание, повышенная влажность служит причиной появления плесени и сокращает срок эксплуатации фурнитуры. Дополнительным ограничением для проветривания помещений, особенно на первых этажах зданий, служит вероятность несанкционированного проникновения в то время, когда окна оставлены без присмотра. Если в ваше окно вмонтирован вентиляционный клапан, путь свежему воздуху открыт, а вот уличный шум беспокоить не будет.

В некоторых случаях, например, когда кровать расположена вплотную к окну или на подоконнике стоят экзотические цветы, для которых холодный воздух может быть губительным, открывать створку в режиме проветривания в зимнюю стужу вообще не представляется возможным.

Тогда оконный клапан становится разумным выходом из положения. Приспособление устанавливается в щель между створкой и коробкой, в притвор окна или в профиль рамы. Рекомендуется монтировать клапан вверху, чтобы холодный воздух, поступая в помещение со скоростью 2-3 м/сек успевал прогреться.

Информация о том, что оконный клапан промерзает в зимнюю стужу, действительно звучит угрожающе. Между тем они широко применяются в домах жителей Швеции и Финляндии, где сильные морозы не редкость, это может стать разумным аргументом в пользу АЭРЕКО или Air — box.

Основным недостатком большинства вентклапанов служит их небольшая производительность. В течение часа через него проходит в среднем около 30 кубов свежего воздуха, а этого хватит для комфортного дыхания только одного человека, если в помещении постоянно находится много людей, кислорода будет недостаточно. Получить ожидаемый результат можно лишь при правильном расчете количества клапанов и корректном монтаже с учетом требований компании-производителя.

необходимость, принцип действия и установка

Установка стеклопакетов не предусматривалась при строительстве домов с деревянными окнами. Свежий воздух поступал в комнату через щели. Современные металлопластиковые оконные конструкции не пропускают воздух, поэтому нарушается воздухообмен, вентиляция после установки новых окон часто отсутствует. Для решения этой проблемы был изобретен подающий клапан. Это необходимо для подачи свежего воздуха. В то же время проветриватель препятствует значительным потерям тепла и проникновению шума в помещение.

Содержание

1. Возможность применения приточного клапана
2. Устройство и принцип работы
3. Разновидности приточных клапанов
4. Установка на пластиковые окна
5. Регулировка и эксплуатация
6. Обзор лучших производителей

Возможность использования приточный клапан

Для улучшения воздухообмена на пластиковые окна устанавливаются приточные клапаны.

Воздух в помещении, согласно санитарным нормам, должен постоянно заменяться: грязный воздух должен удаляться через вытяжку, а свежий воздух должен поступать через специально сделанные отверстия. Тогда жильцы не будут испытывать проблем с дыханием, влажностью и часто болеть. В домах с традиционными оконными рамами не требовалось воздухозаборников, потому что воздух проходил через щели. В герметичных металлопластиковых конструкциях устанавливается уплотнение, защищающее от шума, сохраняющее тепло, но в то же время препятствующее нормальному функционированию вентиляционной системы.

Массы свежего воздуха поступают при простом проветривании, однако этот способ имеет ряд недостатков:

• при закрытом окне проветривание не осуществляется;
• если на улице холодно, при проветривании тепло уходит из квартиры;
• объем приточного воздуха никак не регулируется — поток неравномерный, возникают сквозняки.

Производители знают об этом недостатке и выпускают фитинги, решающие эту проблему – подающие клапаны.

Устройство и принцип работы

Приточный клапан хорошо работает при активной вытяжной вентиляции

Проветриватель работает за счет перепада давления и естественной тяги. Поэтому вытяжная вентиляция должна быть активной, иначе установка приточного клапана на пластиковое окно не принесет существенной пользы.

Клапан состоит из следующих элементов:

• воздухозаборник — расположенный с улицы, защищенный от насекомых и атмосферных осадков элементами конструкции;
• швеллер — труба, устанавливаемая в отверстие оконной рамы, сделанное при монтаже; через этот канал поступает воздух;
• выпускной блок — элемент на стороне помещения, оснащенный фильтром, форсункой и регулирующим клапаном.

Под действием естественной тяги приточная воздушная масса поступает через отверстие в раме. Холодный поток сталкивается с поднимающейся воздушной массой из системы отопления, расположенной под окном, под воздействием тепла поднимается к потолку и перемешивается.

Приточный клапан оптимально работает только при температуре ниже +5°С.

Разновидности приточных клапанов

Вентиляторы отличаются материалом изготовления, качеством, пропускными характеристиками, особенностями эксплуатации и монтажа.

По материалу изготовления вентили различают из металла, дерева, пластмассы.

Принцип работы шовного приточного клапана

По способу притока бывают:

• Вентиляторы встраиваемые — устанавливаются в раму путем вырезания отверстия. Стеклопакет при установке не демонтируется. Теплоизоляционные свойства оконной конструкции сохраняются, особых сложностей установка не вызывает. Однако откидные устройства имеют низкую производительность – не более 5 м3/ч. Их рекомендуется устанавливать в небольших помещениях или сразу по два проветривателя на окно. Некоторые модели автоматизированы.
• Воздухозаборники щелевые — состоят из одного или двух блоков. Длина щели от 17 до 40 см, ширина от 12 до 16 мм, что обеспечивает достаточный объем притока около 20 м3/ч. Для установки двухблочных моделей потребуется фрезерование оконной рамы. Вместо уплотнительной части устанавливается простой впускной клапан щелевого типа. Крышка на входе защищает от насекомых, пыли, попадания дождевой воды в дом. Внутри помещения предусмотрена система регулировки.
• Накладные проветриватели имеют наивысшую производительность по сравнению с другими оконными приточными клапанами. Их можно устанавливать даже в глухие оконные рамы. Однако монтаж проводится до установки стеклопакета, иначе его придется менять. Кроме того, накладные модели не подходят для жилых помещений, так как значительно снижают тепло- и звукоизоляцию.

Клапан щелевой Клапан накладной

Регулировка интенсивности воздухообмена осуществляется механически или автоматически.

Установка на пластиковые окна

Вам понадобится электрический лобзик, чтобы сделать отверстие в раме.

В верхней части окна установлен фальцевый проветриватель; лучше всего выбрать для этого теплое время года. Для фрезеровки каркаса вам потребуется электрооборудование и другие инструменты: электролобзик

• ;
• электродрель со сверлами диаметром 5 и 10 мм;
• шаблон из фанеры или оргалита;
• мелкозернистый напильник;
• силиконовый герметик.

На подготовительном этапе створку снимают, устанавливают в наклонном или вертикальном положении, удаляют фурнитуру и ответные планки, которые будут мешать фрезеровке.

Пошаговая установка:

1. Разметка выполняется путем размещения шаблона на вертикальном выступе.
2. Сверлом диаметром 10 мм сверлят несколько отверстий подряд на некотором расстоянии друг от друга.
3. Отверстия соединяются лобзиком.
4. Процедура повторяется при перекрытии кадра.
5. Открытые оконные камеры заполнены герметиком.
6. Обработать монтажную планку герметиком с обратной стороны и приложить к створке. Закрепите его саморезами.
7. Внутренний блок крепится к штанге защелками.
8. Внешний козырек крепится саморезами. Стыки обрабатываются герметиком.
9. Оконная фурнитура и створка устанавливаются обратно.

Сверлить и пилить нужно осторожно, чтобы не повредить окно.

Клапан, не требующий фрезеровки, еще проще в установке. Необходимые инструменты:

• сантиметр;
• нож строительный;
• отвертка или ее электрический аналог — отвертка.

В комплект поставки клапана данной модели входят:

• комплект уплотнительных лент;
• заглушки;
• саморезы;
• непосредственно сам клапан.

Если створка достаточно широкая, клапан устанавливается посередине. Если она узкая, их смещают влево или вправо, чтобы оконная фурнитура не мешала.

Установка клапана без перфорации рамы

Установка клапана приточной вентиляции на окно выполняется следующим образом:

1. Разметить место установки. В крайних точках делаются надрезы и снимается уплотнительная лента.
2. В освободившийся паз устанавливаются фиксирующие дюбеля: по краям — два, в центре — один.
3. Снимите защитную полоску с клейкой ленты и приклейте клапан.
4. Прикрепите устройство к оконному профилю саморезами, ввернув их в дюбели.
5. Лента на раме заменена на более узкую из комплекта.

После установки регулировка производится изменением положения ползунка влево или вправо. Правое положение увеличивает поток воздуха, левое положение уменьшает его.

После установки проветривателя вентиляция в квартире должна улучшиться. Если этого не произошло, есть более серьезные проблемы.

Регулировка и работа

Датчик влажности помогает регулировать воздухообмен через впускной клапан

Производительность впуска зависит не только от сечения канала и перепада давления. Оптимальные показатели 20-35 м3/ч при статическом давлении 10 Па. В технической документации, поставляемой с проветривателем, указана производительность с учетом нормативного перепада давления. Характеристики по звукоизоляционным показателям должны соответствовать характеристикам металлопластикового окна. 30-35 дБ является предпочтительным диапазоном. В этом случае шумоизоляция не пострадает после установки клапана. Вентиляторы с терморазрывом лучше всего показывают себя в условиях бытового климата.

Регулировка объема приточного воздуха предусмотрена не для всех моделей вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В простейших устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

• Подача воздуха стабилизируется за счет разницы между уличным и внутренним давлением. Предустановлен заранее заданный диапазон притока, и этот объем поддерживается автоматически.
• Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных значениях влажности и уменьшается при нормальных показателях.

Автоматические устройства дороже механических; блокировка вентиляции есть только в некоторых моделях.

При ручной настройке проветривание осуществляется по желанию владельца и с той интенсивностью, которую он выбирает. Минусы в том, что механические устройства требуют постоянного контроля и есть риск переохлаждения помещения и создания сквозняков. Как правило, крайнее левое положение ручки указывает на полностью открытое вентиляционное отверстие; крайний справа указывает, что вентиляционное отверстие закрыто.

Особенности работы приточных клапанов:

• Не закрывать клапан полностью в холодную погоду. При необходимости внешний зазор должен быть частично закрыт, чтобы уменьшить подсос воздуха.
• Дважды в год внешний козырек чистится пылесосом, а корпус протирается влажной тряпкой.
• Не используйте для чистки агрессивные химикаты.
• Воздушные фильтры следует периодически менять.
• При проведении ремонтных работ клапан защищен от пыли.

Для жилых помещений лучше выбирать устройства, позволяющие регулировать интенсивность воздухообмена и полностью блокировать его.

Обзор лучших производителей

Модели приточных клапанов производятся в разных странах и представлены в технических и цветовых вариациях.

Aereco — приточный клапан производства Франции

Aereco — производитель вентиляционных клапанов для пластиковых окон из Франции. В ассортименте есть изделия с повышенной звукоизоляцией (серия EHA2). В линии есть клапаны с датчиком V8, который автоматически регулирует поток воздуха с учетом уровня влажности. Цвет клапана можно подобрать к оттенку окна. Вентиляторы доступны в сером и белом цвете, а также из тика и бука. Особенно популярны модели:

• ЕНА2 — аппараты пластмассовые производительностью до 35 м3/ч. Есть три разновидности с разной пропускной способностью. Звукоизоляция на уровне 37 дБ.
• EMM — характеризуется подвижным наружным блоком.
• ЭДС — с механическим регулятором.

Air-Box — отечественный производитель, выпускающий механические клапаны из пластика. Датчика уровня влажности в них нет, но его отсутствие компенсируется простотой монтажа и привлекательной стоимостью. Внешний блок тоже отсутствует. Напуск крепится к створке рамы изнутри.

Модельный ряд представлен следующими сериями:

• Стандарт. Фрезерование не требуется. Производительность небольшая – 4,8 м3/ч. Уровень звукоизоляции — 32 дБ.
• Комфорт. Устанавливается с фрезерованием и без. При установке первым способом производительность увеличивается до 42 м3/ч против 31 м3/ч. Можно установить на любую створку.
• Comfort S. Производительность устройства от 40 до 42 м3/ч. Монтаж осуществляется с фрезерованием. Основным отличием является двустороннее направление потока, что повышает эффективность вентиляции.

Rehau – один из самых известных производителей, зарекомендовавший себя с лучшей стороны. Выпускает несколько серий продукции, каждая из которых предназначена для помещений различного назначения:

• Аэровент+ — для городских квартир. Заслонки отличаются простой сборкой и достаточным воздухообменом.
• AR75 – линейка для загородных домов и просторных квартир. Заслонки предназначены для проветривания нескольких помещений при условии замены стеклопакета, устанавливаются в готовое окно. Благодаря многоступенчатой ​​системе управления максимальный объем подачи составляет до 113 м3/ч.
• Invisivent — для больших общественных помещений. Объем приточного воздуха достигает 300 м3/ч, при этом клапаны отличаются улучшенной звукоизоляцией и простотой обслуживания.

Renson — бельгийский производитель щелевых алюминиевых вентиляторов. Выделяется модель Aerovent, которая имеет производительность 21 м3/час (при разнице внешнего и внутреннего давления 10 Па). Шумоизоляция не менее 42 дБ. Предусмотрены защитная сетка и фильтр.

Качественную и разнообразную продукцию производят предприятия: Helios, Siegenia, Mabitek … Они заслужили доверие покупателей.

Приточные клапаны – технологичная и удобная замена вентиляции. Их устанавливают там, где есть дети, потому что они защищают от сквозняков и стелющегося по полу холодного воздуха. Вентиляционные клапаны работают как проветриватели, а не как системы кондиционирования, поэтому специализированное оборудование не заменяется.
