Методика поверки содержится в ГОСТ 8.113-85. Образец протокола поверки штангенциркуля можно скачать по ссылке. При необходимости на штангенциркуль может быть выдан сертификат о калибровке собственной метрологической службы. Подробная информация о поверке штангенциркулей здесь.
С односторонним расположением губок, без возможности измерения глубины;
05/0,02/0,1
02
При необходимости может быть выдано свидетельство о поверке.
в упаковке
Стрелочная шкала позволяет значительно уменьшить вероятность ошибки при снятии показаний.
Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.Штангенциркуль ШЦ – 1 | Ukrsert
Для измерения деталей имеющих отверстия, пазы используют штангенциркуль ШЦ – 1, руководствуясь ГОСТ 166 – 89.
На измерительном приборе нанесена миллиметровая и вспомогательные шкалы, причем в качестве отсчетной шкалы используется нониус.
Линейка штангенциркулей в производство поставляется со шкальной оценкой деления 0,05 мм и 1,0 мм.
При изготовлении штангенциркулей марки ШЦ — 1 применяют стали: углеродистую или нержавеющую. Губки для измерений наружных и внутренних размеров в плоскости выведены на две стороны относительно штанги.
Губки, которые имеют неподвижную поверхность – кромочную, используют для измерения при наличии внутренних размеров, а для измерения проушин, глубины отверстий – глубиномер с выдвижной рейкой — шкалой.
При измерениях и для конкретных целей, необходимо учитывать погрешность – класс точности штангенциркуля. При использовании инструментов, наиболее употребительными в практике вариациями возможных значений замеров (учитывая нижние и верхние границы), являются следующие: 0-125 мм или 0-150 мм. Градуировочной характеристикой инструментов является цена деления штангенциркулей (при миллиметровой, штангенциркули соответствуют 1-му или 2-му классу точности), при одной двадцатой миллиметра (0.
05) по определению указывание класса точности не требуется. При допустимой погрешности 0,05 мм используют инструменты 1-го класса точности, а погрешности 0,01 мм – 2-го.
При наружных измерениях по губкам определяют погрешность.
Штангенциркули ШЦ-1.
Технические характеристики.
| № п/п | Наименование | Диапазон измерениймм | Значение отсчета по нониусу, мм | Класс точности | Погрешность измерения, мм | Масса, кг |
| 1. | ШЦ-1-125 0.05 125 | 125 | 0,05 | — | ± 0,05 | 0,125 |
| 2. | ШЦ-1-125 0.1 1 | 125 | 0,1 | 1 | ± 0,05 | 0,125 |
| 3. | ШЦ-1-125 0.1 2 | 125 | 0,1 | 2 | ± 0,1 | 0,125 |
| 4. | ШЦ-1-150 0.05 | 150 | 0,05 | — | ± 0,05 | 0,150 |
5. | ШЦ-1-150 0.1 1 | 150 | 0,1 | 1 | ± 0,05 | 0,150 |
| 6. | ШЦ-1-150 0.1 2 | 150 | 0,1 | 2 | ± 0,1 | 0,150 |
Вконтакте
Google+
Какой штангенциркуль лучше: рейтинг популярных моделей

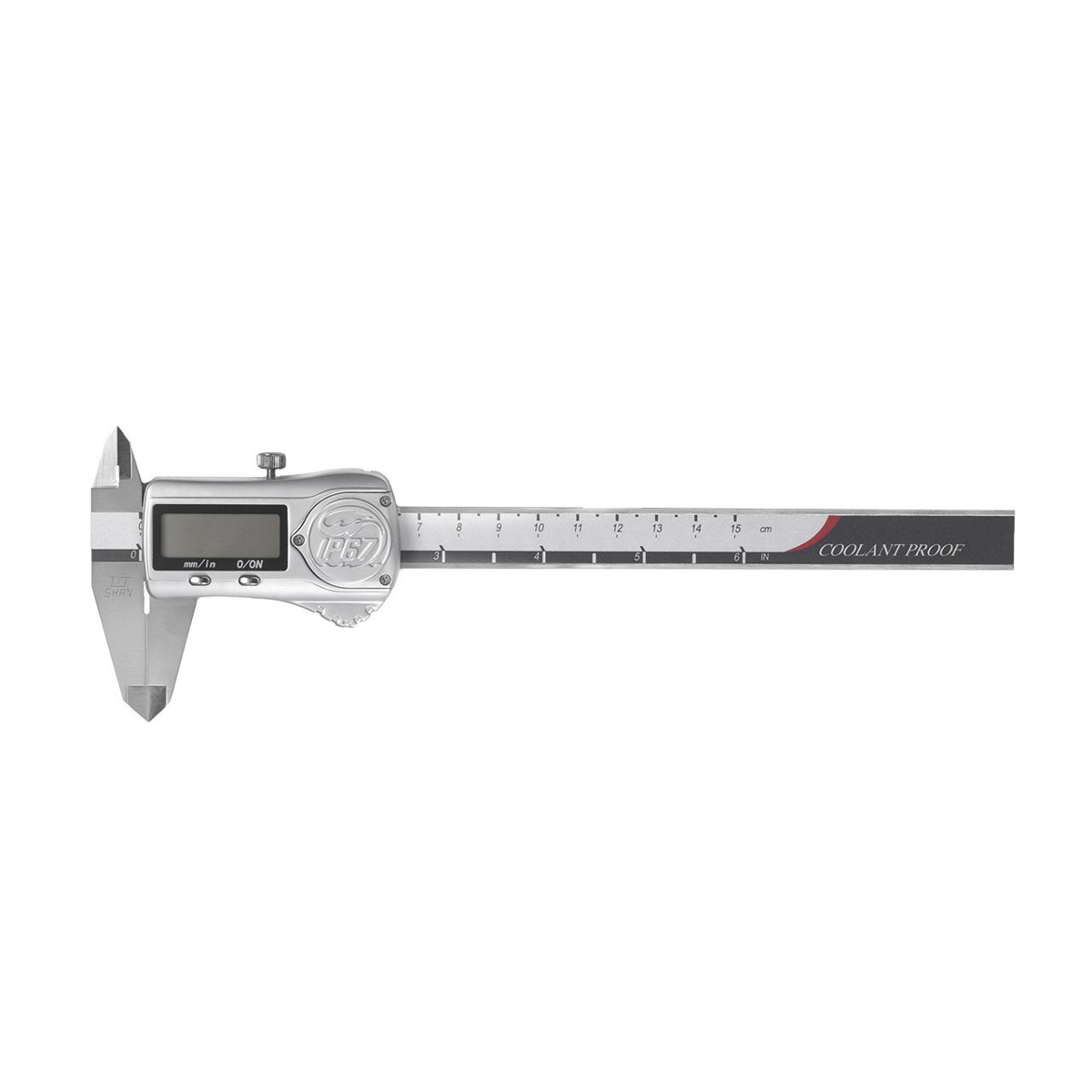

Штангенциркуль – высокоточный ручной измерительный прибор. Он позволяет проводить замеры небольших расстояний, габаритов деталей, диаметров отверстий и других размерных характеристик. Современный электронный цифровой инструмент намного превосходят традиционные механические модели по точности измерений и удобству в эксплуатации. Они минимизируют вероятность ошибки при снятии размеров. Кроме этого, они позволяют экспортировать данные измерений на компьютер для дальнейшей обработки. Благодаря этому вопрос, какой штангенциркуль лучше – электронный или простой, практически решается в пользу моделей первого типа.
По назначению и особенностям конструкции электронные штангенциркули делятся на такие типы:
- Тип 1 и 2. Устройства для измерения внутренних и внешних размеров. Бывают односторонними и двухсторонними. Могут комплектоваться электронным глубиномером.
- Тип 3. Цифровой инструмент для выполнения замеров обширного диапазона.
- Разметочные. Применяются для разметки заготовок под производство деталей и узлов.
- Специальные. Служат для замера сложных конструктивных элементов, например, уступов, внутренних и внешних канавок и т.д.
Сейчас цифровые инструменты штангенциркули выпускаются многими иностранными и российскими брендами. Модели разных производителей, обладают как плюсами, так и отрицательными сторонами. Поэтому у частных покупателей и даже у профессионалов часто появляется вопрос, какой цифровой штангенциркуль лучше.
В ответе на этот вопрос поможет наш рейтинг цифровых штангенциркулей и механических измерителей.
В топ вошли устройства измерения разного класса, получившие наиболее высокие оценки экспертов.
Калиброн ШЦЦ-I 0-150 0.01
Электронный измеритель Калиброн ШЦЦ-I 0-150 0.01 – лучший штангенциркуль с табло российского производства, по оценкам ряда экспертов. Он оснащен глубиномером. Устройство хорошо подойдет для проведения измерений деталей с отверстиями и уступами. Его конструкция позволяет проводить внешние и внутренние замеры. Штангенциркуль включен в Госреестр и соответствует первому классу точности. Длина губок для внешних замеров составляет 40 мм, для внутренних замеров – 16,5 мм. Как видно по фото электронного штангенциркуля, инструмент оснащен достаточно крупным дисплеем, который питается от батареек типа CR2032.
Основные плюсы модели:
- 1 класс точность, штангенциркуль включен в Госреестр;
- большой электронный дисплей, что обеспечивает удобство в работе;
- высокое качество сборки;
- удобный, надежный кейс для хранения и транспортировки.
Эти преимущества выводят цифровой инструмент Калиброн ШЦЦ-I 0-150 0.01 на высокие позиции в топе.
Минусом можно назвать сравнительно высокую цену. Однако она оправдана качеством и полностью окупается благодаря большому сроку службы.
Shan 123663
Если вам интересно, какой электронный штангенциркуль лучше выбрать для работы с метрической и дюймовой системой измерений, обратите внимание на модель Shan 123663 в нашем топе. Конструкция этого устройства очень удобна для внутренних и внешних замеров уступов. Глубиномер позволяет измерять глубину отверстий. Модель оснащена большим дисплеем с хорошей контрастностью, что дает дополнительное удобство в работе. Штангенциркуль поставляется в комплекте с удобным и прочным футляром для хранения и перевозки.
Преимущества модели:
- высокая степень точности;
- большой контрастный дисплей;
- универсальность – есть метрическая и дюймовая система;
- надежная, удобная в работе конструкция штангенциркуля;
- удобный прочный футляр.
Недостаток Shan 123663 – цена, которая намного превосходит стоимость многих конкурентов. Однако этот цифровой инструмент не страдает от недостатка популярности. Мастера ценят его за точность, удобство, надежность. Многие эксперты определяют Shan 123663 как лучший штангенциркуль на рынке.
Norgau 040040030
Модель Norgau 040040030 входит в рейтинг лучших штангенциркулей благодаря исключительной точности и удобству в работе. Прибор включен в Госреестр и относится к первому классу точности. Для вывода результатов измерений на штангенциркуле предусмотрен большой контрастный ЖК дисплей, на котором отлично читаются показания. Цифровой инструмент комплектуется глубиномером, имеет стопорный винт. Если вы выбираете, какой цифровой штангенциркуль лучше выбрать для замеров в миллиметрах и дюймах, Norgau 040040030 подойдет благодаря использованию двух шкал.
Основные плюсы электронного штангенциркуля:
- первый класс точности, включен Госреестр измерительных средств;
- большой жидкокристаллический дисплей с отличной читаемостью;
- значительная долговечность;
- надежный кейс для хранения и транспортировки.
Это лучший штангенциркуль по многим параметрам, хотя часто покупателей заставляет сомневаться его высокая цена. Однако прибор оправдывает свою стоимость. Он рассчитан на многолетнюю эксплуатацию с сохранением высокой точности показаний.
Norgau 040005020
Еще одна модель от Norgau рекомендована пользователям, которым интересно, какой штангенциркуль купить в сегменте классических нониусных моделей. Прибор отвечает первому классу точности и включен в Госреестр измерительных средств. Имеются обратные губки, позволяющие замерять внутренние диаметры «с нуля», есть глубиномер. Штангенциркуль выполнен из коррозионностойкого сплава и может использоваться в условиях повышенной влажности. Матовое хромовое покрытие поверхности исключает бликование. На обратной стороне нанесена таблица резьб.
Плюсы модели:
- первый класс точности, штангенциркуль включен в Госреестр средств измерений;
- надежная, удобная в работе конструкция;
- качественная сборка;
- коррозионная стойкость;
- антибликовая поверхность;
- надежность классического механического инструмента;
- удобный пластиковый футляр с мягкими вставками.
Как и другие устройства бренда, эта модель дорогая. Однако преимущества позволяют с полным правом включать ее в топ штангенциркулей.
ЧИЗ ШЦК-1-300
Помимо электронных штангенциркулей в наш топ входит стрелочный прибор ЧИЗ ШЦК-1-300, который выпускается Челябинским инструментальным заводом. Устройство подходит для замера диаметров до 300 мм, отличается высокой степенью точности. Максимальная погрешность не превышает 30 мкм, а цена деления составляет 0,01 мм. Модель комплектуется глубиномером. Штангенциркуль изготовлен из высокопрочной закаленной стали, а рабочая поверхность губок имеет твердосплавное покрытие для защиты от износа. Это значительно продлевает ресурс измерителя. Циферблат ЧИЗ ШЦК-1-300 выполнен противоударном корпусе, что особенно важно для эксплуатации в производственных условиях.
Основные плюсы модели:
- высокая степень точности, погрешность не более 30 мкм;
- исключительно надежная конструкция, повышенная стойкость к износу;
- ударопрочный корпус циферблата;
- удобный, прочный футляр.
Модель дорогая, поэтому лучше подходит для профессионального применения. Использовать этот штангенциркуль в маленькой мастерской или дома может быть нецелесообразно.
Kinex 200/50
Если вам интересно, какой электронный штангенциркуль лучше для работы в сложных условиях, обратите внимание на измеритель Kinex 200/50. Цифровой инструмент чешского бренда выполнен в корпусе из нержавеющей стали. Благодаря этому он может использоваться при повышенной влажности и воздействии агрессивных сред. При этом он отличается высокой прочностью. Измеритель оснащен губками для внутренних и внешних замеров, глубиномером. Прибор отличается высокой степенью точности – максимальная погрешность составляет 0,001 мм, а цена деления шкалы – 0,01 мм. Диапазон измерений 0-200 мм. Также в линейке бренда есть штангенциркули с диапазоном измерений 0-150 и 0-300 мм.
Достоинства модели:
- высокая точность измерений с максимальной погрешностью до 0,001 мм;
- корпус из нержавеющей стали для эксплуатации в сложных условиях;
- электронный ЖК дисплей с хорошей контрастностью, обеспечивающий удобство в работе;
- возможность работы с метрической и дюймовой системой;
- удобный, прочный кейс для транспортировки и хранения.
Сравнительно небольшая цена электронного измерителя делает его подходящим инструментом не только для производственных условий, но и для домашней мастерской.
Микрон ШЦЦ-1-150
Завершает наш топ электронный штангенциркуль Микрон ШЦЦ-1-150. Модель оснащается губками для внутренних и наружных замеров, имеет глубиномер. Хорошо подходит для определения размеров деталей, глубины пазов, канавок. Инструмент выполнен из высококачественной закаленной стали повышенной прочности, имеет антикоррозионное покрытие. Рабочие поверхности губок защищены от износа твердосплавным покрытием. Это значительно повышает надежность, увеличивает ресурс штангенциркуля. Результаты измерений выводятся н большой электронный дисплей с хорошо читаемыми показаниями.
Измеритель может работать в метрической и дюймовой системе, между которыми переключается при помощи электронного блока. Также прибор снабжен стопорным винтом для удобства переноса.
Плюсы модели:
- высокая точность измерений – погрешность до 30 мкм;
- диапазон замера – от 0 до 150 мм;
- прочный корпус из закаленной стали с антикоррозионным покрытием;
- твердосплавное покрытие рабочей поверхности губок;
- удобный цифровой дисплей.
Штангенциркуль Микрон ШЦЦ-1 поставляется в деревянном или жестком пластиковом футляре.
Уход и техническое обслуживание штангенциркулей
Представьте себе: вы приходите на работу и обнаруживаете, что ваш лучший клиент только что вернул прецизионные металлические блоки на сумму 10 000 долларов. Они прибыли с неприятной запиской о том, что они вне терпимости. Вы рискуете потерять один из своих лучших контрактов, не говоря уже о работе, если сразу не перейдете к проблеме.
Вот несколько способов предотвратить это:
Основные моменты: Что нужно и что нельзя делать при уходе за штангенциркулем
Штангенциркуль — это точный измерительный инструмент, поэтому избегайте распространенных ошибок, которые могут привести к его повреждению или выходу из строя. выравнивание калибровки.Вот несколько советов:
Не делайте этого
- Никогда не роняйте и не бросайте штангенциркуль.
- Не кладите суппорт на стол, где он может быть поврежден.
- Не кладите суппорт на какой-либо мусор (металлическую стружку или шлифовальный песок).
- Не превышайте диапазон измерений штангенциркуля.
- Не используйте штангенциркуль вместо других инструментов. (например, Не используйте штангенциркуль в качестве монтировки или отвертки)
Сделайте:
- Протрите измерительные поверхности штангенциркуля и измеряемую поверхность заготовки, чтобы предотвратить точность измерения от негативного воздействия грязи или пыли.
- Очистите суппорты после использования.
- Когда штангенциркуль не используется, не забудьте положить его в футляр для хранения.
- Используйте штангенциркуль только на неподвижных деталях.
- Защитите штангенциркуль от пыли, которая может попасть внутрь циферблата и привести к неточным показаниям.
- Периодически проверяйте калибровку штангенциркуля и при необходимости следуйте инструкциям производителя по повторной калибровке.
Уход и техническое обслуживание штангенциркуля
Калибровка
Сверьтесь с калибровочной наклейкой, чтобы ознакомиться с графиком калибровки.Убедитесь, что штангенциркуль калибруется не реже одного раза в год и чаще в зависимости от его использования.
Проверка суппортов на наличие грязи и грязи .
После использования важно проверить наличие любых нежелательных остатков, которые могут повлиять на точность штангенциркуля. Перед измерением вы должны очистить и высушить поверхность предмета, чтобы предотвратить загрязнение, коррозию или налет масла, которые могут привести к неточным измерениям. Очистите поверхности, нанеся небольшую каплю масла на балку суппорта и протерев чистой тканью перед тем, как убрать суппорт на хранение.Легкий слой высококачественного инструментального масла значительно продлит срок службы инструмента.
Износ
Обязательно осмотрите штангенциркуль на предмет износа, например заусенцев и царапин на губках.
Точность штангенциркуля зависит от плоскостности и параллельности двух поверхностей, соприкасающихся с деталью. Когда эти поверхности изнашиваются, точность снижается. Штангенциркуль имеет точность 0,001. «Правило десяти» гласит, что инструмент измерения должен иметь разрешение в десять раз больше, чем допуск размера.
Надлежащее хранение
Проверьте, хранится ли штангенциркуль с закрытыми губками. Если на измерительных поверхностях есть грязь, полное закрытие манометра приведет к измельчению грязи между двумя поверхностями. Если вам нужно хранить эти инструменты в течение длительного периода времени, поместите пакет с силикагелем в ящик вашего ящика для инструментов, чтобы предотвратить ржавчину. Влага может стать серьезной проблемой для цифровых штангенциркулей.
Температура
Температура оказывает существенное влияние на результаты измерения.Точное измерение заготовок в идеале должно выполняться при температуре около 70°F.
Поскольку не всегда возможно быть в идеальной ситуации, можно свести к минимуму любую ошибку, установив за некоторое время до измерения одну и ту же температуру заготовки и измерительного инструмента. Прецизионные измерительные инструменты не должны находиться под прямыми солнечными лучами или любым другим источником тепла, потому что точные измерения не будут достигнуты при повышении температуры.
Избегайте магнитов
Во избежание намагничивания прецизионные измерительные инструменты никогда не следует размещать вблизи каких-либо магнитных материалов, таких как магнитный рабочий стол.
Избегайте ошибок, которые могут привести к неточности измерения
Ошибки юстировки
Штангенциркуль склонен к ошибкам, описанным в «принципе Аббе», который гласит, что источник ошибки возникает всякий раз, когда опорная линия измерительной системы отклоняется t лежат на той же линии, что и измеряемый размер. Шкалы или шестерни штангенциркуля не совпадают с измерительными гранями или контактами.
В результате суппорт смещается и покачивается (с микроскопическими приращениями) так же, как стол или стул, когда ножки расшатываются.Погрешность можно свести к минимуму, выполняя измерения как можно ближе к рельсу.
Погрешности из-за вибрации
Для стабильных и повторяющихся показаний датчик должен подвергаться как можно меньшей вибрации или вообще не подвергаться вибрациям.
Ошибки измерения внутреннего диаметра
Другая ошибка ограничивает эффективность прибора при измерении внутреннего диаметра. В конструкции стандартного штангенциркуля измерительные контакты или губки смещены друг относительно друга.Это означает, что губки никогда не «найдут» максимальный диаметр заготовки.
Преимущества калибровки штангенциркуля
- Обеспечивают воспроизводимую точность, экономя время, деньги, материалы и рабочую силу.
- Калибровка штангенциркуля — самый простой способ избежать ошибок.
- Снижает риск отказа продуктов в процессе эксплуатации.
- Экономьте деньги на гарантии и ремонтных работах.
Tra-Cal знает механические измерительные инструменты
Tra-Cal калибрует широкий спектр механических измерительных инструментов и оборудования:
- Ручные инструменты (калиперы, динамометрические ключи и отвертки, динамометрические ключи и т. д.)
- Механические измерительные инструменты (электрические, пневматические, гидравлические)
- Механические измерительные приборы
- Испытательный стенд (измерительные приборы подключены к дисплею)
Получите расчет стоимости калибровки уже сегодня!
Дробные штангенциркули — точность в знакомой форме
Чем точнее становится ваша работа по дереву, тем точнее должны быть ваши измерительные инструменты. И если вы будете заниматься деревообработкой достаточно долго, то, по всей вероятности, придет время, когда вы услышите, как говорите: «Черт возьми, мне нужен штангенциркуль!» Если, конечно, вы не знаете по имени этот давний эталон набора инструментов плотника, в таком случае вы скажете: «Джимини! Мне нужен инструмент с двумя наборами губок и цифровым или циферблатным считывателем, который позволит мне делать точные измерения внутренних пространств, таких как выступы и пазы, и внешних размеров, таких как точная толщина пиломатериалов и шпона!» Привычный и необходимый инструмент в каждом механическом цехе, штангенциркуль используется для измерения коротких расстояний с предельной точностью.
Наряду с двумя наборами губок, которые измеряют внутреннее и внешнее пространства, большинство штангенциркулей имеют датчик, который находится в нижней части инструмента и измеряет глубину. В столярной мастерской штангенциркули пригодятся для самых разных вещей: вы можете использовать их, чтобы согласовать ширину паза с толщиной определенного куска заготовки, проверить глубину шпунта, точно настроить параметры рейсмусового станка, для калибровки инструментов и для множества других целей. Проблема для многих столяров заключается в том, что большинство штангенциркулей дают только десятичное показание измерения.Это не очень удобная схема для многих столярных мастерских, где измерения производятся в основном в дюймах и их долях. Очевидное решение: штангенциркуль с дробным отсчетом. И дробный цифровой штангенциркуль, и более традиционный дробный штангенциркуль с циферблатом особенно хорошо подходят для столярных мастерских, где такие вещи, как размеры заготовки, планы, инструкции и разговоры, имеют тенденцию к дробной записи.
Какой из них вы должны получить? Оба имеют точность, превосходящую любые практические потребности в деревообработке, и с обоими вы по-прежнему получаете десятичную опцию, которая пригодится, если вы когда-либо будете работать с размерами в метрической форме или нуждаетесь в более точных измерительных возможностях, чем дробное считывание, ближайшее к соглашению 1/64 дюйма. .Единственная реальная разница заключается в формате презентации. Цифровая модель с большими, легко читаемыми цифрами, скорее всего, понравится плотникам, у которых проблемы с чтением мелкого шрифта. Модель с классическим циферблатом является более экономичной из двух. Любой из них станет отличным дополнением к любой мастерской, где предельная точность становится все более и более необходимой.Штангенциркуль Harpenden Skinfold — Baty International
Штангенциркуль Harpenden Skinfold
это точный инструмент, предназначенный для использования в исполнении Skinfold
измерения толщины (из которых получаются оценки жировых отложений). Разработан в 1958 году в сотрудничестве с с DJM Tanner, выдающейся силой в использовании измерений кожной складки. при проведении измерения телесного жира, The Harpenden Skinfold Калипер использовался во всем мире в проектах международного важности и является самым престижным доступным суппортом. Единственный штангенциркуль Маркировка CE в соответствии с Директивой о медицинских устройствах 93/42/EEC для класса 1 Устройство с функцией измерения и откалибровано с использованием прослеживаемых мастеров национальным стандартам.
| Штангенциркуль Harpenden Skinfold | Обслуживание и калибровка Компания Baty предлагает обслуживание и калибровку штангенциркуля Harpenden Skinfold для поддержания его в отличном состоянии Только для Великобритании от 60 фунтов стерлингов Для других регионов | Купить Сейчас от 220 фунтов стерлингов ~ (Цена для Великобритании)
Для других регионов
Нажмите здесь, чтобы распечатать | ||||||||||||
Использование этого инструмента было хорошо известно и задокументировано более
последние 40 лет.
00%Как пользоваться штангенциркулем, щупом и другими прецизионными измерительными инструментами
В нашей серии статей об измерительных и маркировочных инструментах для деревообработки мы рассмотрели множество способов измерения.
На этот раз мы хотим сосредоточиться на том, как использовать точные измерительные инструменты, такие как штангенциркули и щупы, чтобы снизить точность до 0,001 дюйма или выше. Когда я изучал столярное дело в колледже, мы построили деревянный ящик для инструментов. Мы снизили буквенную оценку за каждые 1/64 дюйма, в которых наш ящик с инструментами отклонялся в любом общем измерении. Если вы машинист, вы сейчас смеетесь над тем, какими неаккуратными были эти допуски!
Большинство инструментов, использованных в этой статье, изготовлены в механических мастерских. Первый — это штангенциркуль, который выполняет точные измерения объекта.Штангенциркули — это точные измерительные инструменты, которые бывают трех видов. У вас есть штангенциркуль, штангенциркуль с циферблатом и цифровой штангенциркуль. Я научился читать штангенциркули на уроках естествознания, но сразу же забыл, как ими пользоваться, как только сдал физику. В моем классе по технологии металлов уже использовались штангенциркули, которые я предпочитал.
Нейлоновые штангенциркули
При покупке нового набора я рекомендую вам перейти на цифровой. Как только вы перейдете на цифровые технологии, вы никогда не вернетесь назад, особенно когда вы станете старше и ваше зрение ухудшится. Все три типа имеют точность до 0,001 дюйма. Цифровой имеет функции вызова памяти и может отображать как метрические, так и имперские измерения. Вам не нужны дорогостоящие модели для деревообработки. Многие модели с высоким рейтингом на Amazon доступны менее чем за 25 долларов, но мой любимый набор — iGaging.
Четыре метода измерения штангенциркуля
Вы можете удерживать штангенциркуль в одном из четырех положений, и каждое из них производит точное измерение: снаружи, внутри, глубины и шага (см.
фото ниже).
Я использую штангенциркуль в качестве точного измерительного инструмента при измерении диаметра сверл, если они не указаны в индексе. Я также измеряю глубину отверстий, которые сверлю. Еще одно применение — измерить толщину доски, чтобы узнать, достаточно ли она тонкая. Штангенциркули отлично подходят, когда вам нужно измерить сложные объекты, такие как труба внутри или снаружи.Вы даже можете измерить ими небольшую сферу.
Новые столяры изготовят свой первый плинтус из фанеры толщиной 3/4 дюйма и шириной 3/4 дюйма. Потом закинут фанеру, а она не подходит, потому что фанера не того размера, как заявлено. Столяры среднего уровня знают, что 3/4 дюйма на самом деле 23/32 дюйма. Опытные столяры знают, что каждый лист фанеры имеет разную толщину. Единственный способ узнать это измерить штангенциркулем. Тогда ваш дадо подойдет идеально.
Использование штангенциркуля для наружных измерений
Самое простое и непосредственное измерение, которое можно выполнить с помощью штангенциркуля, — это наружное измерение.
Вы просто открываете губки и снова закрываете их вокруг измеряемого объекта. Вы хотите двигать губки до тех пор, пока они плотно не соприкоснутся с заготовкой, однако не чувствуйте необходимости прилагать чрезмерное усилие. Все, что вам нужно сделать после этого, это прочитать измерение на циферблате или на ЖК-экране.
Одна вещь, которую вы должны принять во внимание, это угол наклона штангенциркуля по отношению к измеряемой величине. Например, если вы измеряете трубу, штангенциркули должны быть идеально перпендикулярны длине трубы.Если нет, вы на самом деле получите «овальное» измерение. Вы также должны убедиться, что ничего не попадает между губками штангенциркуля и материалом. Даже небольшое количество смазки или грязи снижает вашу точность.
Проведение внутренних измерений
На задней стороне большинства штангенциркулей находятся «обратные» губки. Вы используете эти меньшие челюсти, чтобы сделать внутренние измерения. Производители разместили эти губки точно так, чтобы внешнее расстояние точно совпадало с размером между большими основными губками.
Проведите измерение таким же образом, как и внешнее измерение. На этот раз сомкните челюсти так, чтобы они были достаточно маленькими, чтобы попасть внутрь того, что вы измеряете. Когда меньшие губки находятся внутри, открывайте штангенциркуль до тех пор, пока они не соприкоснутся с внутренней частью материала и не выдвинутся дальше. в этот момент, принять ваши измерения.
Подобно тому, как вы можете ошибиться при наружном измерении, обратите особое внимание на то, чтобы вы были точно перпендикулярны материалу при выполнении внутреннего измерения.
Измерение глубины с помощью штангенциркуля
Штангенциркуль включает в себя глубиномер, который выдвигается на самом конце инструмента, когда вы открываете губки. Вы используете этот расширенный датчик
для измерения глубины. Поместив обработанный конец штангенциркуля на край отверстия или области, в которой вы хотите получить показание глубины, вы можете открыть челюсти, пока глубиномер не достигнет дна.
Как только вы достигнете дна, прочтите показания циферблата или ЖК-дисплея и запишите результат измерения. Обязательно держите штангенциркуль строго вертикально к отверстию при измерении глубины.
Выполнение пошаговых измерений с помощью штангенциркуля
Большинство людей не понимают, что можно выполнять пошаговые измерения с помощью штангенциркуля. Ступенчатые измерения дают вам измерение от нижней части одной «ступени» до следующей. Вы можете использовать это, например, для измерения глубины шпунта.
Чтобы выполнить пошаговое измерение, откройте штангенциркуль примерно на 1/8″ или около того. Поместите скользящую губку на верхнюю «ступеньку» материала
, который вы хотите измерить. Все, что вам нужно сделать сейчас, это открыть суппорт, пока неподвижная губка не упрется в нижнюю ступеньку.Запишите свои измерения, и все готово!
На первый взгляд блоки 1-2-3 могут показаться не точными измерительными инструментами. Они больше похожи на пресс-папье. Опять же, они поступают из механического цеха и представляют собой тщательно обработанные блоки из твердой стали.
Они имеют размеры 1″ x 2″ x 3″, отсюда и название. Большинство этих блоков настолько тонко обработаны, что их размеры и прямоугольность имеют точность до 0,0005 дюйма.
Они ускорят настройку, особенно вокруг настольной пилы. Нужно установить пильный диск на 90 градусов? Просто поставьте блок 1-2-3 рядом с лезвием для справки и выровняйте его с блоком.Нужно установить полотно пилы на 1 дюйм? Положите блок вниз, а затем поднимите к нему высоту отвала. Нужно подогнать забор под различные ровные размеры? На фотографиях ниже показано, как легко расположить блоки вместо измерения с помощью линейки или рулетки. Использование этого метода намного точнее и быстрее.
Использование блоков 1-2-3 для быстрой установки упора настольной пилы на расстоянии 1″, 2″ и 3″ от диска1-2-3 Блоки поставляются парами. Здесь я быстро устанавливаю упор для настольной пилы 4″, 5″ и 6″ от диска Аналогично блокам 1-2-3 латунные штанги для измерения высоты.Это набор из пяти стержней длиной около трех дюймов.
Каждый из них имеет разную толщину, от 1/2 дюйма до 1/8 дюйма с точностью до 0,002 дюйма. Для справки, большинство человеческих волос имеют толщину 0,004 дюйма. Я использую эти стержни, чтобы установить высоту фрезы или диска настольной пилы. Использование этих полос является одним из самых быстрых и точных доступных методов. Пальцы большинства людей могут почувствовать разницу в высоте около 0,001 дюйма, если объекты находятся рядом, поэтому вы можете почувствовать, правильная ли высота вашего бита или лезвия, легче, чем вы можете это увидеть.Эти бруски можно разместить рядом с строгаемой древесиной, а также в качестве эталонного образца, если вы пытаетесь получить одну из этих точных толщин.
Это позволит вам установить размер, скажем, 2-3/4 дюйма очень точно и быстро, используя размер 2 дюйма блока 1-2-3, плюс латунный блок 1/2 дюйма, плюс 1/2 дюйма. 4-дюймовый латунный блок. Единственное, на что вы должны обратить внимание, это чтобы пыль не задерживалась между блоками.И не бросайте латунные блоки в зазор вокруг диска настольной пилы, где он может попасть в шланг пылесборника — спросите меня, откуда я знаю!
Использование блока 1-2-3 с латунными штангами для измерения высоты. В этом случае отмерьте 2-3/4″ между забором и лезвием.Предостережение: латунь очень мягкая. Если вы вдавите стержни измерителя высоты, они вырастут как грибы и не будут считываться правильно. Есть наборы из алюминия, но это не лучше. Латунь защитит зубья ваших пил, сверл и фрез. Просто используйте их осторожно и не роняйте.
Щуп
Автомеханики используют щуп в качестве точного измерительного инструмента при работе с двигателями автомобилей. В отличие от штангенциркуля или блоков 1-2-3, они позволяют проводить точные измерения в очень маленьких и труднодоступных местах.
Они представляют собой серию все более мелких и тонких лезвий, которые можно вставлять в тонкие зазоры, чтобы измерить точный размер зазора. Это позволяет вам отрегулировать глубину резания таким же образом, чтобы закрыть зазор в обрабатываемом соединении по дереву, которое вы режете. Я обнаружил, что они мне не нужны очень часто, но когда они мне нужны, они являются единственным измерительным инструментом, который выполняет свою работу.
iGaging
Если вы читали эту или мою статью о том, как измерять и маркировать древесину, вы знаете, что я предпочитаю инструменты iGaging. Причина в том, что у них есть точность Старретта и Дятла, но не цены. iGaging не имеет блеска и отделки этих компаний, но он достаточно хорош.
Если бы Старретт и Дятел были Lamborghini и Ferrari, iGaging был бы Toyota — хорошей, надежной и безопасной.
Другим точным измерительным инструментом, который я настоятельно рекомендую, является iGaging Magnetic Angle Cube. Полное название инструмента довольно сложное, но оно объясняет, что он делает в названии. Вы можете прикрепить его к полотну настольной пилы, чтобы увидеть точный угол скоса в режиме реального времени.
На фотографиях ниже я вставил длинную отвертку в свой сверлильный станок и прикрепил к ней куб уровня iGaging Angle Gague. Он показывает 0,95 градуса. Затем я положил его на свой стол и наклонил стол, пока он не покажет 0.95 градусов тоже. Это гарантирует, что стол будет перпендикулярен сверлам. Я могу использовать куб, чтобы точно выровнять свой сверлильный станок. Как только он выровнен, я использую куб для измерения углов, когда наклоняю стол, вместо того, чтобы использовать неточную встроенную шкалу на сверлильном станке. Вам не нужно, чтобы ваш сверлильный станок или настольная пила были идеально выровнены, чтобы использовать это.
Точность куба лучше 0,2 градуса.
iGaging производит еще один прецизионный измерительный инструмент — iGaging Digital Multi-Gauge.Они специально продают его для столяров и сварщиков как инструмент 3-в-1 для измерения высоты, толщины и глубины.
На мой взгляд, это лучший инструмент на рынке для измерения высоты фрез. Ключом к этому инструменту является форма кокетки. В отличие от штангенциркуля, это позволяет получить контрольную точку на открытой местности, например, на отверстии фрезера. При цене 20 долларов это отличная цена для чего-то, что в цифровом виде считывает как метрические, так и имперские измерения.
Использование цифрового мультиметра iGaging для измерения глубины серии отверстий, чтобы убедиться, что все они одинаковыеЦиферблатный индикатор
То, что мне не нужно с тех пор, как я занимался механической обработкой в качестве ученика скульптора, — это циферблатный индикатор.
У них есть поворотный диск с прикрепленным щупом. Щуп слегка касается детали или инструмента, например патрона сверлильного станка. Вы вращаете его вручную, и он сообщает вам, насколько он не выровнен. Столяры сочтут их наиболее полезными, если заподозрят, что с их стационарными инструментами что-то не так.
Хорошим примером использования щупа является определение деформации диска настольной пилы или изгиба вала оправки. Прикрепите один к магнитной основе и прикоснитесь щупом к стороне лезвия.Вручную вращайте лезвие и смотрите на индикатор, чтобы увидеть, насколько сильно оно качается. Если он качается, снимите лезвие и положите его на совершенно плоскую поверхность, например на кусок толстого стекла. Если лезвие плоское, оправка настольной пилы погнута.
Есть много других точных измерительных инструментов, которые используют слесари, когда важна точность. Из-за расширения и сжатия дерева столяры не думали, что они должны быть такими же точными, как машинисты.
По большей части это не так. Но если вы хотите улучшить свою игру и сделать работу в меру своих возможностей, точность является абсолютной необходимостью.
Учитывая современные тенденции, многие столяры работают не только с древесиной. Они также работают с пластиком, литой эпоксидной смолой, 3D-печатью, металлообработкой и т. д. Всегда полезно знать, как работать с большей точностью.
Штангенциркули имеют точность A 01 см B 01 мм класс 11 физика CBSE
Подсказка: Штангенциркуль — это устройство, используемое для измерения расстояния между двумя противоположными сторонами объекта. Это может быть простой компас с направленными внутрь или наружу точками. Сначала кончики штангенциркуля регулируются так, чтобы они совпадали с измеряемыми точками, затем штангенциркуль снимается и с помощью линейки измеряется расстояние между кончиками. Полное решение:- Нониусная шкала является визуальным средством для получения точных показаний измерения между двумя делениями деления на линейной шкале с использованием механической интерполяции; тем самым увеличивая разрешение и уменьшая погрешность измерения за счет использования остроты зрения по Вернье для уменьшения ошибки оценки человека.
Нониус является вспомогательной шкалой, заменяющей единственную стрелку измеренного значения, и имеет, например, 10 делений, равных по расстоянию девяти делениям на основной шкале. Интерполированное показание получается путем наблюдения за тем, какая из градуировок нониусной шкалы совпадает с градуировкой на основной шкале
Наименьший счет штангенциркуля в $0.1мм$.
Таким образом, он может точно измерять до 2,5 мм$.
Таким образом, правильный ответ — вариант Б.
Дополнительная информация:-
Штангенциркуль — это устройство, используемое для измерения размеров объекта. Многие типы штангенциркуля позволяют считывать измерения на линейчатой шкале, циферблате или цифровом дисплее. Некоторые штангенциркули могут быть такими же простыми по сравнению с точкой, обращенной внутрь или наружу, но без шкалы. Ступени штангенциркуля регулируются так, чтобы они соответствовали измеряемой точке, а размер, считываемый при измерении между губами с помощью других измерительных инструментов, таких как линейка, используется во многих областях, таких как машиностроение, металлообработка, деревообработка.
Примечание: Современный штангенциркуль был изобретен Джозефом Р. Брауном в 1851 году. Штангенциркуль состоит из основной шкалы с губкой на одном конце. Другая челюсть, содержащая шкалу Вернье, перемещается по основной шкале. Когда две губки соприкасаются, ноль основной шкалы и ноль шкалы нониуса должны совпадать. Если оба нуля не совпадают, будет ошибка положительного или отрицательного нуля.
Сравнение рулетки и штангенциркуля | Журнал лесного хозяйства
Получить помощь с доступом
Институциональный доступ
Доступ к контенту с ограниченным доступом в Oxford Academic часто предоставляется посредством институциональных подписок и покупок.Если вы являетесь членом учреждения с активной учетной записью, вы можете получить доступ к контенту следующими способами:
Доступ на основе IP
Как правило, доступ предоставляется через институциональную сеть к диапазону IP-адресов.
Эта аутентификация происходит автоматически,
и невозможно выйти из учетной записи с проверкой подлинности IP.
Войдите через свое учреждение
Выберите этот вариант, чтобы получить удаленный доступ за пределами вашего учреждения.
Технология Shibboleth/Open Athens используется для обеспечения единого входа между веб-сайтом вашего учебного заведения и Oxford Academic.
- Щелкните Войти через свое учреждение.
- Выберите свое учреждение из предоставленного списка, после чего вы перейдете на веб-сайт вашего учреждения для входа.
- При посещении сайта учреждения используйте учетные данные, предоставленные вашим учреждением.Не используйте личную учетную запись Oxford Academic.
- После успешного входа вы вернетесь в Oxford Academic.
Если вашего учреждения нет в списке или вы не можете войти на веб-сайт своего учреждения, обратитесь к своему библиотекарю или администратору.
Вход с помощью читательского билета
Введите номер своего читательского билета, чтобы войти в систему. Если вы не можете войти в систему, обратитесь к своему библиотекарю.
Члены общества
Многие общества предлагают своим членам доступ к своим журналам с помощью единого входа между веб-сайтом общества и Oxford Academic. Из журнала Oxford Academic:
- Щелкните Войти через сайт сообщества.
- При посещении сайта общества используйте учетные данные, предоставленные этим обществом. Не используйте личную учетную запись Oxford Academic.
- После успешного входа вы вернетесь в Oxford Academic.
Если у вас нет учетной записи сообщества или вы забыли свое имя пользователя или пароль, обратитесь в свое общество.
Некоторые общества используют личные аккаунты Oxford Academic для своих членов.
Личный кабинет
Личную учетную запись можно использовать для получения оповещений по электронной почте, сохранения результатов поиска, покупки контента и активации подписок.
Некоторые общества используют личные учетные записи Oxford Academic для предоставления доступа своим членам.
Институциональная администрация
Для библиотекарей и администраторов ваша личная учетная запись также предоставляет доступ к управлению институциональной учетной записью. Здесь вы найдете параметры для просмотра и активации подписок, управления институциональными настройками и параметрами доступа, доступа к статистике использования и т. д.
Просмотр ваших зарегистрированных учетных записей
Вы можете одновременно войти в свою личную учетную запись и учетную запись своего учреждения.Щелкните значок учетной записи в левом верхнем углу, чтобы просмотреть учетные записи, в которые вы вошли, и получить доступ к функциям управления учетной записью.
Выполнен вход, но нет доступа к содержимому
Oxford Academic предлагает широкий ассортимент продукции. Подписка учреждения может не распространяться на контент, к которому вы пытаетесь получить доступ. Если вы считаете, что у вас должен быть доступ к этому контенту, обратитесь к своему библиотекарю.
Точность офтальмологической биометрии с использованием штангенциркуля
Can J Ophthalmol.Авторская рукопись; Доступен в PMC 2014 декабря 1.
Опубликовано в окончательной редактированной форме AS:
PMCID: PMC3874479
NIHMSID: NIHMS508152
, MBBS, MTECH, * 1 † ‡ , BSAE, MSBME, EIT, § , DOT, BSC, * † и, MBBS, DNB † † ¶Ashik Mohamed
*
* Prof. Brien Holden Eye Исследовательский центр, LV Prasad Eye Institute, Hyderabad, Индия
† Совместный исследовательский центр зрения, Институт зрения Брайена Холдена, Сидней, Австралия
‡ Школа оптометрии и науки о зрении, Университет Нового Южного Уэльса, Сидней, Австралия
Дерек Нанкивил
§ 4 , Bascom Palmer Eye Institute, University of Miami Miller School of Medicine, Miami, Fla
Veerendranath Pesala
* Prof.
Brien Holden Eye Research Center, LV Prasad Eye Institute, Хайдарабад, Индия
† Совместный исследовательский центр Vision, Brien Holden Vision Institute, Сидней, Австралия
Mukesh Taneja
† Vision Cooperative Research Centre, Брайен Холден , Сидней, Австралия
¶ Служба роговицы и переднего сегмента глаза, Офтальмологический институт им. Л.В. Прасада, Хайдарабад, Индия
* Глазной исследовательский центр проф. Брайена Холдена, Офтальмологический институт им. Л.В. Совместный исследовательский центр, Институт зрения Брайена Холдена, Сидней, Австралия
‡ Школа оптометрии и науки о зрении, Университет Нового Южного Уэльса, Сидней, Австралия
§ Центр офтальмологической биофизики, Институт глаза Баскома Палмера, Университет Майами Медицинская школа Миллера, Майами, Флорида
¶ Служба роговицы и переднего сегмента, LV Prasa d Глазной институт, Хайдарабад, Индия
Переписка с Мукешем Танеджей, MBBS, DNB, Служба роговицы и переднего сегмента, Глазной институт Л.
В. Прасада, Л. В. Прасад Марг, Банджара Хиллз, Хайдарабад, Андхра-Прадеш 500034, Индия; гро.iepvl@ajenatОкончательная отредактированная версия этой статьи доступна по адресу Can J Ophthalmol См. другие статьи в PMC, в которых цитируется опубликованная статья.Abstract
Объектив
Целью исследования является определение точности измерений всего земного шара и роговицы, полученных с помощью штангенциркуля, и количественная оценка внутриоператорской и межоператорской дисперсии.
Дизайн
Экспериментальное исследование.
Участники
Десять человеческих донорских глаз.
Методы
Десять человеческих глаз (возраст донора 16–54 года) были получены в период от 18,5 до 66,5 часов после смерти. Горизонтальный и вертикальный диаметры, а также переднезаднюю длину глазного яблока измеряли с помощью цифрового штангенциркуля. Горизонтальный и вертикальный диаметры роговицы измеряли как цифровым штангенциркулем, так и штангенциркулем Кастровьехо.
Измерения проводились 3 операторами с 5 повторными измерениями для каждого измерения.
Результаты
Значимых различий между измерениями переднезадней длины глазного яблока, горизонтального диаметра и вертикального диаметра не наблюдалось.Горизонтальный диаметр роговицы превышал вертикальный у всех инструментов и у всех операторов. Вариабельность обоих инструментов не менялась в зависимости от масштаба объекта измерения и была одинаковой для всех операторов. Никаких существенных различий между изменчивостью двух устройств не наблюдалось. Среднее интраоперационное стандартное отклонение составило 0,127 ± 0,023 мм при использовании цифрового штангенциркуля и 0,094 ± 0,056 мм при использовании штангенциркуля Castroviejo.
Выводы
Точность имеющихся в продаже штангенциркулей при офтальмологических биометрических измерениях ограничена приблизительно 0.1 мм.
Штангенциркуль — это устройство, используемое для измерения размеров объекта или расстояния между двумя точками на плоскости.
Штангенциркуль часто похож на чертежный циркуль с направленными внутрь или наружу точками. Ранние штангенциркули были способны измерять только относительную длину. Современные штангенциркули калибруются по эталону длины, чтобы обеспечить абсолютные измерения, которые отображаются на аналоговых (например, механических штангенциркулях) или цифровых шкалах. В области медицины штангенциркуль применяют в основном для измерения размеров тканей и реже — для определения расстояний на графических записях (например,г., электрокардиограммы). 1–3
Первый градуированный штангенциркуль, штангенциркуль, был изобретен французским ученым Пьером Вернье в 1631 году. большинство современных штангенциркулей имеют цифровые или циферблатные индикаторы. Цифровой штангенциркуль измеряет от 0 до 150 мм с разрешением 0,01 мм. Однако сегодня в офтальмологии часто используются 2 других штангенциркуля, штангенциркуль Castroviejo и штангенциркуль Jameson.Представлено П.К. Джеймсон в 1922 году, рецессия мышц с прикреплением склеры стала поворотным моментом в истории хирургии косоглазия, и, вероятно, примерно в это же время Джеймсон изобрел штангенциркуль скользящего типа, используемый в его хирургических процедурах.
Современный штангенциркуль Jameson измеряет от 0 до 80 мм с шагом 0,5 мм (допуская оценки порядка 0,25 мм). 4,5 Рамон Кастровьехо изобрел штангенциркуль с градуировкой в виде компаса где-то в 1950-х годах. Штангенциркуль Кастровьехо измеряет от 0 до 20 мм с шагом в 1 мм (допуская оценки порядка 0.5 мм). 6,7 Kohnen в 1997 году разработал механический штангенциркуль, который измеряет расстояния от 1 до 6 мм с шагом 0,1 мм для измерения размеров разрезов при операции по удалению катаракты с малым разрезом. 8 До изобретения штангенциркуля Кастровьехо или Джеймсона исследователи-офтальмологи прошлого должны были использовать штангенциркуль другого типа (т. е. не штангенциркуль Кастровьехо или Джеймсон).
Без сведений о точности механических офтальмологических биометрических измерений в литературе можно только утверждать, что точность используемого штангенциркуля была примерно между 0.01 и 0,5 мм, но обсуждение того, где находится точность в этом диапазоне, было бы просто предположением.
Что еще более важно, на протяжении всей зарегистрированной истории применения механических устройств для измерения офтальмологической биометрии разрешение используемых устройств значительно менялось. В частности, из-за разницы в разрешении можно предположить, что измерения, полученные с помощью цифрового штангенциркуля, более воспроизводимы, чем измерения, полученные с помощью штангенциркуля Кастровьехо, но это не может быть установлено с помощью данных, доступных в литературе.
Целью данного исследования было определение точности измерений горизонтального и вертикального размеров глазного яблока и роговицы, полученных с помощью цифрового штангенциркуля и штангенциркуля Кастровьехо, а также количественная оценка межоператорской дисперсии (т. е. некоторые операторы измеряют с большей дисперсией, чем другие). ?) и зависимость дисперсии от масштаба (т. е. больше ли дисперсия для меньших глаз?).
Методы
Десять глазных яблок доноров были получены из Международного глазного банка Рамаяммы, Глазного института им.
Л.В. Прасада (LVPEI), Хайдарабад, Индия.Возраст на момент смерти, пол, время смерти, время энуклеации, причина смерти, время вскрытия и время использования были отмечены для каждого использованного глазного яблока. Возраст доноров колебался от 16 до 54 лет. Глобусы использовались между 18 и 66 часами после смерти. Были исключены глобусы, которые были спущены или имели видимые повреждения, а причиной смерти было поражение электрическим током, ослабление иммунной системы (химиотерапия, СПИД и т. д.), черепно-мозговая травма, тяжелая травма или автомобильная авария. Исследование соответствовало принципам Хельсинкской декларации и было одобрено Этическим комитетом LVPEI.
Используя положение зрительного нерва и расположение удаленных экстраокулярных мышц (прямая и косая мышцы) в качестве индикатора, были найдены горизонтальный и вертикальный меридианы глазного яблока, а горизонтальная ось отмечена маркером для ткани. При коллапсе глазного яблока небольшое количество сбалансированного солевого раствора вводили в полость стекловидного тела с помощью иглы 26G через зрительный нерв.
Все экстраокулярные ткани (жир, конъюнктива, тенон, мышечные вставки и т. д.) удаляли из глазного яблока до тех пор, пока не обнажалась чистая поверхность склеры, избегая при этом перфорации глазного яблока.Были предприняты меры предосторожности (например, избегание чрезмерных манипуляций с глазным яблоком/избегание положения на впитывающей тонкой бумаге в течение длительного времени) для предотвращения обезвоживания склеры.
Горизонтальные и вертикальные размеры, а также переднезадняя длина глазного яблока измерялись с помощью цифрового штангенциркуля (калиперы INOX IP54; Micro Precision Calibration Inc, Калифорния, Грасс-Вэлли, Калифорния) с разрешением 0,01 мм (). Горизонтальные и вертикальные размеры роговицы (от белого к белому) измеряли с помощью цифрового штангенциркуля и механического штангенциркуля Castroviejo (E2404; Storz Ophthalmics, Tuttlingen, Germany; и ).Измерения выполняли 3 оператора. Каждый оператор делал по 5 измерений для каждого измерения. Время, затрачиваемое каждым оператором на выполнение измерений, составляло приблизительно 6 минут.
Чтобы уменьшить предвзятость оператора, один оператор регулировал штангенциркуль для измерений, а значения считывались и записывались другим оператором. Например, если оператор 1 выполнял измерения, либо оператор 2, либо оператор 3 записывали значения, и наоборот.
Измерения выполнены с помощью цифровых штангенциркулей.A, цифровое лицо штангенциркуля. B, диаметр шара. C, диаметр роговицы. D, переднезадняя длина.
Измерения выполнены штангенциркулем Castroviejo. A, наконечник индикатора находится между двумя делениями. B, горизонтальный диаметр роговицы. C, вертикальный диаметр роговицы.
Механические штангенциркули Castroviejo и цифровые штангенциркули были проверены на точность с использованием шариков из хромированной стали с точностью до ±2,54 мкм и диаметром 22,225, 23,813 и 25,400 мм только для цифровых штангенциркулей (класс 24 стандарта AF BMA; Fowler Co, Ньютон, Массачусетс.) и штифты с точностью до +0 и -2,54 мкм диаметром 11 200, 11 500 и 11 800 мм (класс Z; Meyer Gage Company Inc, Саут-Виндзор, Коннектикут).
Измерения проводились теми же операторами, что и раньше. Анализ данных был выполнен с использованием статистики Student t для сравнения отдельных операторов и сравнения размеров глазного яблока и роговицы. Однообразный тест t был использован для сравнения размеров шариков и штифтов с их номинальными значениями. Для сравнения дисперсии размеров роговицы и шариков и штифтов, измеренных с помощью 2 устройств, использовали F-тест равенства двух дисперсий.
Результаты
Измерения трех операторов для размеров глазного яблока и роговицы суммированы в виде среднего значения ± стандартное отклонение. Статистически значимых различий ( p > 0,025; t -критерий с поправкой Бонферрони: β = α/n = 0,05/2 = 0,025) не наблюдалось между измерениями переднезадней длины глазного яблока, горизонтального диаметра и вертикального диаметра для всех операторов. , за исключением оператора 3, у которого переднезадняя длина была значимой ( p = 0.021) больше, чем диаметр горизонтального шара ().
Горизонтальный диаметр роговицы был значительно больше, чем вертикальный диаметр роговицы со всеми инструментами и всеми операторами ( p < 0,017; t -критерий с поправкой Бонферонни: β = α/n = 0,05/3 = 0,017; ).
Сводка измерений от 3 операторов, выраженная как среднее значение ± стандартное отклонение, усредненное по всем операторам. AP, переднезадняя длина; HzD, горизонтальный диаметр; VtD, вертикальный диаметр.
Графики Бланда-Альтмана для сравнения размеров глазного яблока и роговицы.A — переднезадняя (AP) длина глазного яблока и горизонтальный (Hz) диаметр глазного яблока. B, длина глобуса AP и вертикальный (Vt) диаметр глобуса. C, диаметр шара Гц и диаметр шара Vt. D, диаметр роговицы в Гц и диаметр роговицы в Vt: цифровой штангенциркуль. E, диаметр роговицы в Гц и диаметр роговицы в Vt: штангенциркуль Кастровьехо. F, диаметр роговицы в Гц и диаметр роговицы в Vt: объединены цифровой штангенциркуль и штангенциркуль Castroviejo.
Мы не обнаружили существенной разницы между стандартными отклонениями измерений цифровым штангенциркулем для отдельных операторов; то есть вариабельность цифрового штангенциркуля не изменилась при измерении разных частей глаза ( p > 0.
0125; F-критерий с поправкой Бонферрони: β = α/n = 0,05/4 = 0,0125). Не наблюдалось существенной разницы в вариабельности двух устройств ( p > 0,025; F-критерий с поправкой Бонферрони: β = α/n = 0,05/2 = 0,025). Средние внутриоператорские стандартные отклонения для цифровых штангенциркулей и штангенциркулей Castroviejo составили 0,127 ± 0,023 и 0,094 ± 0,056 мм соответственно. Измерения оператора 2 (среднее SD 0,096 ± 0,034 мм) были значительно менее изменчивы, чем у оператора 1 (среднее SD 0,144 ± 0,042 мм; p = 0.016), но достоверной разницы между вариабельностью операторов 2 и 3 (среднее SD 0,112 ± 0,031 мм; p = 0,256) или между операторами 1 и 3 ( p = 0,096; F-критерий с поправкой Бонферонни) не было. : β = α/n = 0,05/2 = 0,025).
При проверке точности измерения, полученные разными операторами, в целом совпали (18/27, или 66%). Однако в некоторых случаях между операторами возникали статистически значимые расхождения (8/18, или 44%) при измерениях цифровым штангенциркулем, но максимальная наблюдаемая разница составляла всего 28 мкм.
Вариативность была постоянной среди операторов при использовании цифровых измерителей, и операторы часто сообщали об отсутствии вариабельности при использовании измерителей Castroviejo. Тем не менее, при группировании результатов по всем операторам средняя изменчивость измерения Кастровьехо была значительно выше, чем у цифрового штангенциркуля, со средним стандартным отклонением 102 и 16 мкм соответственно.
Многие операторы сообщили о средних значениях, которые статистически значимо отличались от номинальных; однако максимальные наблюдаемые ошибки составляли 70 и 500 мкм для цифровых штангенциркулей и штангенциркулей Кастровьехо.Измеренная погрешность не зависела от масштаба для обоих инструментов. При использовании цифровых штангенциркулей операторы, как правило, занижают диаметр шарика на 23 ± 14 мкм (вверху), но не допускают ошибок при оценке диаметра штифта (2 ± 13 мкм; внизу). Напротив, при использовании штангенциркуля Castroviejo операторы склонны завышать диаметр штифта на 300 ± 165 мкм (нижняя часть).
Графики Блэнда-Альтмана для сравнения измерений калибровочных шариков и штифтов с номинальными значениями. A, калибровочные шарики, измеренные цифровыми штангенциркулем.B, измерительные штифты, измеренные цифровым штангенциркулем и штангенциркулем Кастровьехо.
Обсуждение
Штангенциркуль Кастровьехо сегодня часто используется в офтальмологии, а также в других областях медицины. 7 Однако его использование в сравнительных исследованиях размеров глаза не было очень обнадеживающим, возможно, из-за его низкого разрешения. Werner et al., 9 , при использовании штангенциркуля Кастровьехо с шагом 0,25 мм обнаружили значительную корреляцию между диаметрами роговицы (вертикальным и горизонтальным) и расстоянием между углами.Однако эти исследователи не обнаружили значительной корреляции для тех же измерений при использовании цифрового штангенциркуля. Хотя Вернер и соавт. 9 выполнял измерения цифровым калипером с использованием 3 разных наблюдателей для одного конкретного глаза, в литературе недостаточно данных о точности измерений калипера в офтальмологии.
В этом исследовании мы изучили различия между операторами и внутри них в офтальмологической биометрии с использованием цифрового штангенциркуля и механического штангенциркуля Кастровьехо.
При проверке точности измерения, полученные разными операторами, в целом совпадают, а среди случаев, когда они расходятся, максимальная наблюдаемая разница составила всего 28 мкм. Следовательно, разные операторы дают эквивалентные меры. Изменчивость измерений Кастровьехо значительно выше, чем у цифрового штангенциркуля, со средним стандартным отклонением 102 и 16 мкм соответственно. Многие операторы сообщали о средних значениях, которые статистически значимо отличались от номинального диаметра; однако максимальные наблюдаемые ошибки составляли 70 и 500 мкм для цифровых штангенциркулей и штангенциркулей Кастровьехо.Недавно Dahrab и LaRoche 10 оценили все штангенциркули Castroviejo, используемые в офтальмологических службах в дочерних больницах. При сравнении показаний шкалы штангенциркуля с отметками измерений на стандартной линейке они обнаружили, что почти половина штангенциркулей вносила погрешность ≥0,5 мм, как и в наших наблюдениях.
При использовании цифровых штангенциркулей погрешность измерения не зависит от масштаба и выходит за пределы нормального диапазона, встречающегося при измерении диаметра целых глазных яблок человека.Операторы склонны занижать диаметр шарика на постоянные 23 ± 14 мкм. Погрешность измерения не зависит от масштаба, превышающего нормальный диапазон, встречающийся при измерении диаметра роговицы человека любым инструментом. Операторы склонны завышать диаметр штифта на постоянные 300 ± 165 мкм с помощью штангенциркуля Кастровьехо, но не имеют смещения при использовании цифровых штангенциркулей (2 ± 13 мкм). Короче говоря, измерения, полученные с помощью штангенциркуля Castroviejo, более подвержены систематической ошибке и изменчивости, чем измерения, полученные с помощью цифровых штангенциркулей.
Размеры глазного яблока и роговицы, наблюдаемые в этом исследовании, аналогичны указанным ранее. 11 Не наблюдается существенной разницы между горизонтальным и вертикальным диаметром земного шара, что согласуется с предыдущими наблюдениями.
11 Все операторы указали, что переднезадняя длина глазного яблока больше диаметра глазного яблока (), аналогично предыдущим исследованиям, 11,12 , но разница не является статистически значимой (за исключением 1 оператора, который обнаружил, что переднезадняя длина значительно больше горизонтального диаметр шара).Горизонтальный диаметр роговицы больше, чем вертикальный диаметр роговицы как у инструментов, так и у всех операторов. Вариативность цифрового штангенциркуля не зависит от объекта измерения. Другими словами, вариабельность не меняется при измерении различных частей глаза цифровым штангенциркулем.
Важно отметить, что в этих экспериментах на точность больше влияет измеряемый объект, чем ограничения используемого устройства. На практике изменчивость любого устройства будет значительно снижена при измерении объектов с более высоким модулем (т.д., металлические предметы). В нашем тестировании точности не наблюдалось отклонений при измерениях с помощью штангенциркуля Castroviejo, а для цифровых штангенциркулей была обнаружена постоянная изменчивость.
Учитывая относительно низкий модуль человеческого глобуса, поскольку ни одно из устройств не регулируется крутящим моментом, величина деформации глаза будет значительно варьироваться от одного измерения к другому. В наших измерениях ткани не наблюдается существенной разницы в изменчивости (~ 0,1 мм) цифрового штангенциркуля и штангенциркуля Кастровьехо, хотя они различаются по разрешению.Кроме того, при измерении роговицы оператор должен оценить расположение границы, но эта граница не имеет четкой демаркации и представляет собой скорее градиент, что придает некоторую степень субъективности в отношении ее определения. В общем и целом, это основные источники изменчивости измерений, представленных в этой статье, и хотя мы не выделили эти источники изменчивости отдельно, мы количественно оценили их кумулятивный эффект.
В заключение следует отметить, что измерения каверномера Кастровьехо имеют положительное смещение, в то время как измерения цифрового каверномера очень близки к номинальным.
При использовании цифровых измерителей вариативность одинакова для всех операторов. Вариабельность измерений была одинаковой для всех операторов. Точность коммерчески доступных цифровых штангенциркулей при офтальмологических биометрических измерениях ограничена примерно 0,1 мм.
Благодарности
Это исследование было проведено по предложению Жана-Мари Пареля, доктора философии (Центр офтальмологической биофизики, Институт глаза Баскома Палмера [BPEI], Медицинская школа Миллера Университета Майами, Майами, Флорида.) и Роберт С. Августейн, доктор философии (Институт зрения Брайена Холдена, Университет Нового Южного Уэльса, Сидней, Австралия, и отделение офтальмологии, BPEI).
При поддержке : Эта работа была поддержана грантом Национального института здравоохранения 2R01EY14225 и программой CRC федерального правительства Австралии (Центр совместных исследований Vision).
Сноски
Представлено на ежегодном собрании Ассоциации исследований зрения и офтальмологии с 6 по 10 мая 2012 г.
в Форт-Лодердейле, штат Флорида.
Каталожные номера
1. Harman NB. Новые офтальмологические штангенциркули. Ланцет. 1911; 178:771. [Google Академия]2. Wainerdi HR, Стюарт BS. Штангенциркуль для расшифровки электрокардиограмм. N Engl J Med. 1950; 242: 215–216. [PubMed] [Google Scholar]3. Suggs WD, Henriques HF, DePalma RG. Интерпозиция венозной манжетки предотвращает гиперплазию юкста-анастомоза неоинтимы. Энн Сург. 1988; 207: 717–723. [Бесплатная статья PMC] [PubMed] [Google Scholar]4. Рэмси Д.Т., Гауптман Дж.Г., Петерсен-Джонс С.М. Толщина роговицы, внутриглазное давление и оптический диаметр роговицы у лошадей Скалистых гор с шаровидной роговицей или клинически нормальной роговицей.Am J Vet Res. 1999;60:1317–1321. [PubMed] [Google Scholar]5. Пламмер К.Э., Рэмси Д.Т., Гауптман Дж.Г. Оценка толщины роговицы, внутриглазного давления, оптического диаметра роговицы и осевых размеров глазного яблока у миниатюрных лошадей. Am J Vet Res. 2003; 64: 661–665. [PubMed] [Google Scholar]6.
Кампос ЕС. Одновременное измерение величины рецессии и транспозиции мышц. Новый суппорт. Арка Офтальмол. 1987; 105:579. [PubMed] [Google Scholar]7. Хосе Р.М., Рой Д.К. Штангенциркуль Castroviejo: полезный инструмент в пластической хирургии.Plast Reconstr Surg. 2004; 114:1006. [PubMed] [Google Scholar]8. Конен Т. Новый штангенциркуль для хирургии катаракты с малым разрезом. J Катаракта рефракта Surg. 1997; 23:1298–1300. [PubMed] [Google Scholar]9. Вернер Л., Изак А.М., Пандей С.К., Apple DJ, Триведи Р.Х., Шмидбауэр Дж.М. Корреляция между различными измерениями внутри глаза относительно имплантации факичной интраокулярной линзы. J Катаракта рефракта Surg. 2004; 30:1982–1988. [PubMed] [Google Scholar] 10. Дахраб ММ, Ларош ГР. Ошибка калибровки офтальмологических штангенциркулей: источник значительных клинических ошибок.Может J Офтальмол. 2011;46:510–512. [PubMed] [Google Scholar] 12. Вернер Л., Чу Дж., Мамалис Н. Экспериментальная оценка офтальмологических устройств и растворов с использованием моделей кроликов.
