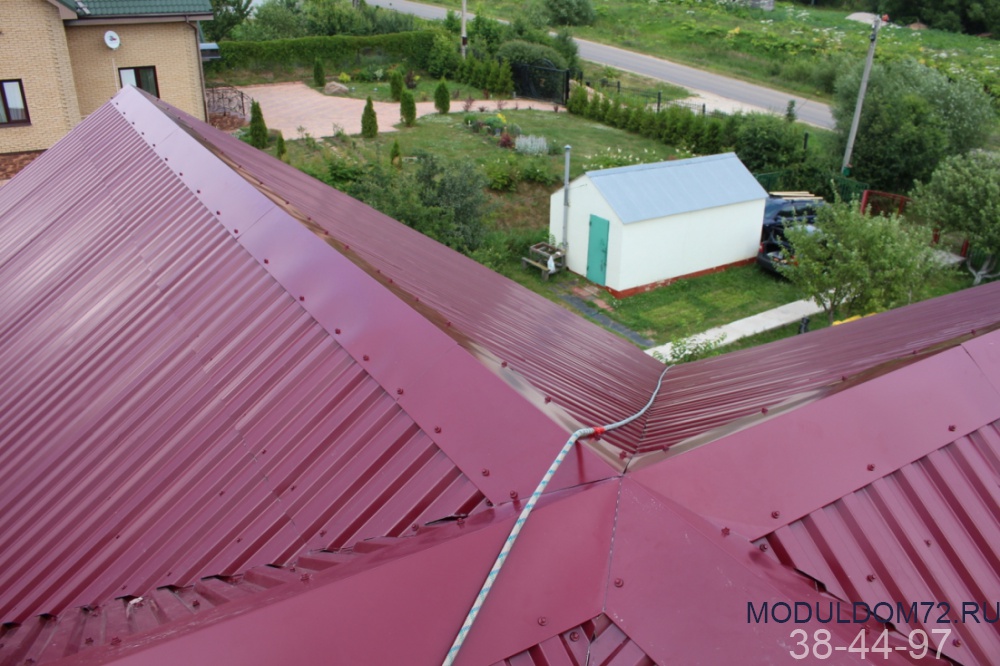

Конек на крышу из профнастила: установка, крепление, размеры

Кровля сложная конструкция, состоящая из множества различных элементов, например, конька. Он выполняет много функций, без которых эксплуатация крыши может быть существенно затруднена. А какой конек на крышу из профнастила можно использовать? Как его правильно монтировать, и как эксплуатировать?

Для чего нужен конек?

Конек устанавливается на крыше любого дома. Исключение составляет только плоская крыша. У этого понятия есть два значения. Конек – это верхняя часть крыши там, где сходятся скаты. В этом случае имеется ввиду либо прогон в виде деревянной балки, либо соединение стропильных ног. Также коньком называют доборный элемент, устанавливаемый на вершине кровли.

В первом случае речь идет о части стропильной системы крыши. В данной статье речь пойдет именно о коньке, как о доборном элементе. В этом случае он представляет собой планку, которая может быть сделана из различных материалов и иметь разную форму.

Конек для профнастила или любого другого кровельного материала выполняет следующие функции:

  • Защита пространства под кровлей. Укладывая на скаты крыши профнастил или другой материал, трудно сделать так, чтобы верхний стык был достаточно плотным. В этом месте обязательно образуется щель. Для того, чтобы влага не попала под кровлю и следует установить коньковую планку. Защитная функция является основной для этого доборного элемента;
  • Обеспечивает циркуляцию воздуха. При установке коньковой планки создается зазор, который играет роль вытяжного отверстия. В результате создается вентилируемый чердак. Обеспечение циркуляции воздуха в подкровельном пространстве очень важно, особенно если крыша покрыта профлистом или металлочерепицей. Эти материалы обладают высокой теплопроводностью, и быстро нагреваются и остывают. В результате этого на нижней стороне профлиста образуется конденсат. Если коньковая планка не будет обеспечивать вентиляцию, то элементы стропильной системы и утеплитель быстро выйдет из строя;
  • Эстетическая функция. Конек на вершине крыши придает всему строению законченный вид. Без этого элемента сложно себе представить любую кровлю.

По всем этим причинам установить конек на крышу из профнастила или любого другого материала нужно в обязательном порядке. Только в этом случае долгая и безаварийная эксплуатация кровли, да и всего дома будет обеспечена.

Формы и размеры

Профнастил в современном строительстве используют часто. Этот материал прочный, долговечный, легко монтируется и стоит недорого. Профлист выпускают многие производители, поэтому и доборных элементов предлагается много. Они отличаются как по всему внешнему виду, так и по характеристикам.

Коньковый элемент для профнастила можно приобрести следующих форм:

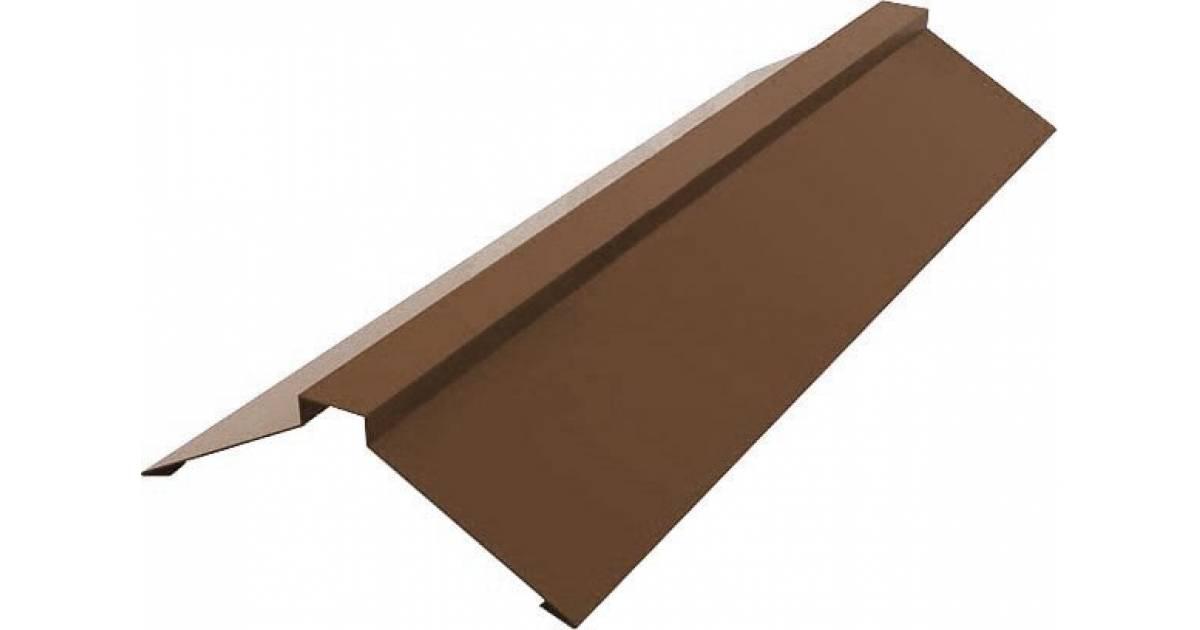

  • треугольный – это самый распространенный вариант. Конек представляет собой металлический угол с завальцованными краями. Такой вариант требует минимум затрат ресурсов при производстве, поэтому его стоимость самая низкая;
  • фигурный вентилируемый конек для профнастила. В этом случае элемент в своей вершине имеет форму буквы «П». В результате создается внутри конька вентилируемый карман, что улучшает циркуляцию воздуха. Такая конструкция смотрится более привлекательно, чем обычная треугольная, но из-за сложности производства и большего расхода материала стоит дороже;
  • можно использовать круглый конек для крыши покрытой профлистом. Такие элементы смотрятся красиво, обеспечивают лучшую вентиляцию, но и обладают самой высокой ценой. Круглые, а точнее полукруглые коньки применяют в том случае, если используется волновой профлист.

А какие используются материалы? Из чего сделан описываемый доборный элемент? Конек, применяемый для крыш покрытых профлистом, изготавливают из того же материала. Это лист оцинкованной стали. Конек, так же как и профнастил, может иметь защитный слой из краски, полимеров или вообще обходится без него. Последний вариант применяется редко. Конек без дополнительной защиты быстро начнет ржаветь. Лучше всего выбирать варианты с полимерным покрытием, в цвет применяемого профнастила. В этом случае конек будет служить долго и надежно защищать крышу от снега и дождя.

Для правильных расчетов следует знать размеры конька для профнастила. Тут выбор очень большой. Как правило, длина коньковой планки равна 2-3 метров. Но в остальных размерах стандартов практически нет. Ширина полок конька может лежать в пределах от 150 до 300 миллиметров. Самый популярный вариант – 200 миллиметров. Более «крупный» по размеру конек будет смотреться слишком массивно, а если полки меньше, то защита крыши из профнастила может пострадать.

Как улучшить защиту

Конек перекрывает щель в местах соединения профнастила на вершине ската. При этом он обеспечивает вентиляцию воздуха под крышей. Но установка коньковой планки не гарантирует полную герметизацию. Под нее все равно будет задувать снег или капли дождя. Чтобы этого не произошло нужно установить уплотнитель.

Подобные изделия выпускаются в нескольких вариантах:

  • Коньковый уплотнитель для профлиста универсальный. Он изготавливается из вспененного пенополиуретана. Такое дополнение к коньку для профнастила имеет пористую структуру. Он, по заверениям производителей, прекрасно пропускает воздух и останавливает влагу. Но с последним утверждением многие профессиональные строители и кровельщики не всегда согласны.
  • Можно закрепить на крыше профильный уплотнитель. Он делается из вспененного полиэтилена и не имеет пор. Уплотнитель этого вида полностью повторяет профиль кровельного материала. Из-за этого закрывается все пространство между коньком и профнастилом. Для обеспечения вентиляции предусмотрены специальные отверстия. Во многих домах покрытых металлочерепицей или профнастилом используются аэраторы. Они обеспечивают лучшую вентиляцию подкровельного пространства. Если крыша оснащена такими приспособлениями, то вентиляционные отверстия в уплотнители для конька можно оставить закрытыми.
  • Саморасширяющийся уплотнитель. Представляет собой ленту, выполненную из пенополиуретана с акриловой пропиткой. Одна сторона снабжена самоклеющейся полоской. Подобный утеплитель под конек крыши из профнастила способен расширяться в размерах до пяти раз, после установки. В результате все, даже самые мелкие щели будут плотно закрыты. Но в этом случае без монтажа аэраторов будет трудно обойтись.

Какой вариант выбрать – это решать самим владельцам дома. Универсальный утеплитель для конька стоит недорого, но вот его защитный функции у профессиональных строителей под большим сомнением. Самым дорогим, но и самым надежным вариантом можно считать саморасширяющуюся ленту. В этом случае все пространство между профнастилом и коньком будет надежно закрыто.

Как устанавливать конек

Любое изделие, даже с высоким качеством, будет работать плохо, если монтаж произведен с ошибками. А как установить конек на крышу с покрытием из профнастила? Какие тут имеются нюансы и возможные трудности?

В первую очередь нужно знать, что монтаж конька начинается после полной укладки профнастила. При этом кровельный материал не должен доходить до линии пересечения скатов на 5-10 сантиметров. Если листы профнастила состыковать без такого свободного пространства, то вентиляция подкровельного пространства будет затруднена.

Дальнейшие работы будут выглядеть следующим образом:

  1. На верхней части стропил, свободной от профнастила, монтируют дополнительные брусья. Они необходимы для того, чтобы крепление коньковой планки было более надежно.
  2. Работа по монтажу конька начинается с края, откуда дуют преобладающие ветры. Вначале монтируется уплотнитель. Если выбран дорогой материал, то с одной его стороны имеется самоклеющаяся пленка. При отсутствии таковой утеплитель просто укладывается на свое место или приклеивается подручными материалами.
  3. Предыдущую работу можно проделать двумя способами. Утеплитель, чаще всего, клеится непосредственно к самому коньку, делая отступ в 3 сантиметра от края. Если вы используете профильный материал, то это лучше сделать на сам профнастил. В этом случае утеплитель ляжет более плотно, а значит, риск протечки минимизируется.
  4. Далее, проводится укладка самой коньковой планки. Если вы используете треугольные или фигурные изделия, то делается нахлест в 15-20 сантиметров. В случае с круглыми планками перехлест делается по линии штамповки.
  5. Если необходимо отрезать коньковую планку, то лучше это делать ножницами по металлу. Особенно это касается изделий с полимерным покрытием. С помощью болгарки защитный слой легко повреждается.
  6. Крепить конек нужно саморезами, которые должны иметь оцинковку и снабжаться резиновыми шайбами. Их вкручивают в вершину волны профнастила. При этом саморез должен еще и пройти сквозь обрешетку. Точки крепежа должны располагаться между собой на расстоянии в 20-30 сантиметров. Саморезы крепятся так, чтобы они были расположены на расстоянии 3-5 сантиметров от нижней кромки коньковой планки.
  7. Использовать для монтажа гвозди можно, но не желательно. Дело в том, что при большой ветрености такие крепежи могут вырваться. В этом случае крыша потребует ремонта.

Очень важно перед началом работ проверить ровность конькового ребра. Для этого удобно использовать лазерный нивелир или воспользоваться обычной веревкой. Допускаются незначительные отклонения, не более двух процентов от ширины коньковой полки. Если кривизна больше этого значения, то нужно либо ее исправить, либо использовать более широкие планки. В противном случае возрастает риск появления течи.

установка на кровлю из профлиста, монтаж, ширина, как установить, размеры, устройство

Содержание:

Значения термина конек в строительстве
Как образуется коньковое ребро на крыше
Устройство и функции конькового элемента
Разновидности коньковых планок по форме
Разновидности уплотнителей для коньков на профнастил
Монтаж и установка конька на кровлю из профлиста

При обустройстве кровли из профилированных листов одним из тех элементов, которые монтируются в последнюю очередь, является конек крыши. Коньковая конструкция устанавливается на пересечении кровельных скатов, и для её правильного монтажа следует ознакомиться с технологическими нюансами данного процесса.


Значения термина конек в строительстве

В строительном деле под словом «конек» может иметься в виду как верхнее ребро крыши, образуемое пересечением скатов, так и доборный элемент, который это ребро перекрывает. В первом случае, если подразумевать под коньком место пересечения кровельных скатов, следует упомянуть, что в зависимости от сложности конструкции крыши и числа скатов на ней могут образовываться один, два или более коньков.

Если же говорить о доборном элементе, который также называется коньком, или коньковой планкой, то данная деталь предназначена для закрытия зазора на верхнем ребре кровли. Иначе говоря, хотя значения данного термина могут отличаться, но они довольно тесно связаны друг с другом, и вместе образуют единую коньковую конструкцию в месте пересечения кровельных скатов.


Коньковая конструкция является неотъемлемым элементом для любого типа скатных кровель, и в частности для кровли из профнастила. Конек, закрывающий верхнее ребро крыши, может иметь различную форму, однако для профнастила в большинстве случаев применяют треугольные либо фигурные коньковые элементы.

Как образуется коньковое ребро на крыше

В основе формирования конькового ребра кровли лежит соединение стропильных конструкций ближних скатов, которое может осуществляться несколькими способами:

  • Стыковым, когда стропила в местах сопряжения срезаются соответственно уклону кровельных скатов. В стыковых зонах в стропила забиваются гвозди. Помимо этого, производится их укрепление посредством накладок (металлических либо деревянных).
  • Внахлест, при котором осуществляется накладывание верхних частей стропил друг на друга, с последующим сшиванием посредством болтов или гвоздей.
  • Методом врубки, при котором на краевых участках стропильных конструкций производится выпиливание углублений в половину толщины бруса. После этого пропиленные углубления прикладывают друг к другу, скрепляя сквозным болтовым соединением. Врубка может осуществляться и в коньковый прогон: при этом на стропилах вырезаются углубления, надеваемые на коньковый брус, а скрепление стропил между собой производится любым из указанных трёх способов.


По завершении монтажа стропил, образующих основу коньковой конструкции, производят формирование остальных элементов конька сообразно структуре слоёв кровли. По мере выполнения монтажных работ, конек на крышу из профнастила обычно оформляется в следующем порядке: система стропил, гидроизоляционный материал, обрешетка, коньковая планка.

Устройство и функции конькового элемента

Устройство конька крыши из профнастила довольно простое: он выполняется в форме уголка из оцинкованного металла, покрывающего коньковую конструкцию. Иногда изделие может быть покрыто цветным слоем полимера, выполняющим дополнительную защитную (антикоррозийную) и декоративную функции.


В целом же коньковая планка обеспечивает наличие ряда важных для кровельного покрытия характеристик, таких как:

  • Защищенность пространства под кровлей от попадания воды и влаги, и как следствие – от коррозийных процессов.
  • Вентиляция подкровельного пространства. Это достигается посредством того, что между планкой и профилем профнастила остаются вентиляционные зазоры.
  • Декоративное оформление кровли. Располагаясь в верхней части конструкции крыши, на стыке кровельных скатов, конек в немалой степени определяет визуальные характеристики и живописность здания в целом.

Разновидности коньковых планок по форме

Конек для кровли из профнастила может иметь различную форму, в соответствии с чем выделяют несколько разновидностей данного изделия:

  • Простые плоские коньки, имеющие форму обычного треугольного уголка из металла;
  • П-образные, форма которых несколько сложнее, а верхняя часть напоминает букву П;
  • Полукруглые (круглые) – наиболее эффектные по внешнему виду, применяются для обустройства кровель из волновых профлистов. Обеспечивают наилучшую вентиляцию подкровельного пространства, однако наряду с ними необходимо использовать заглушки по бокам, из-за чего монтаж их обходится дороже, чем прочих разновидностей.

Вследствие того, что волновой профнастил для обустройства кровель применяется довольно редко, значительно чаще приходится иметь дело с плоскими и П-образными коньками кровли из профлистов, чем с полукруглыми.


Различные виды коньковых элементов для профнастила (как и прочих доборных деталей) обычно выпускаются теми же производителями, которые изготавливают и сами профилированные листы. Учитывая важность функций конька для кровли, правильнее будет приобрести данный элемент в готовом виде, хотя при наличии навыков и сноровки можно и самостоятельно изготовить его из листов оцинкованного металла.

Стандартная длина производимых коньков для профнастила обычно составляет 2-3 метра, а ширина полок в среднем равна 15-25 сантиметрам, иногда чуть больше или меньше. Устанавливаются они методом нахлеста по всей длине конькового ребра, перекрывая друг друга на несколько сантиметров.

Оптимальными считаются средние размеры коньков для профнастила. При слишком больших габаритах изделия смотрятся на крыше чересчур массивно. Напротив, при малой ширине конька кровли из профнастила конструкция будет иметь низкую защитную функциональность во время обильных осадков.

Разновидности уплотнителей для коньков на профнастил

Зазоры для вентиляции при обустройстве конька необходимы, однако они проницаемы не только для воздуха – например, через них может просачиваться влага при обильных осадках, либо могут попадать в подкровельное пространство пыль, грязь, насекомые и даже мелкие птицы. Для решения данной проблемы при монтаже конька крыши из профнастила в местах зазоров производится укладка пористых уплотнителей, заполняющих пустые промежутки в конструкции.


Имеется несколько разновидностей уплотнительных материалов, используемых при монтаже конька профнастила:

  • Универсальный уплотнитель, изготавливаемый из вспененного пенополиуретана в виде ленты, которая нередко делается самоклеящейся с одной из сторон (при этом её покрывают защитной плёнкой, снимаемой перед монтажом).
  • Профильный уплотнитель, производимый из вспененного полиэтилена в форме фигурной ленты. При монтаже закрывает зазор целиком, повторяя профиль профлистов.
  • Саморасширяющийся уплотнитель, представляющий собой рулонный ленточный материал на основе пенополиуретана, пропитанного акрилом. Имеет сжатую структуру, но способен расширяться в несколько раз после укладки под коньковую конструкцию. Лента такого уплотнителя, как и в первом случае; делается самоклеящейся с одной из сторон.


Наилучшими вентиляционными характеристиками обладают профильные уплотнители, и по этой причине именно их используют в тех случаях, когда способность материала пропускать воздух имеет большое значение (например, при установке конька на профнастил в мансардных жилых сооружениях).

Монтаж и установка конька на кровлю из профлиста

В процессе укладки листов профнастила на крышу, естественным образом происходит формирование коньковой части кровельного сооружения.

Соответственно, после того, как покрытие крыши профнастилом завершено, в этом месте требуется установка коньковой планки для обеспечения упомянутых выше защитных функций.

Следует отметить, что для обустройства нормальной вентиляции подкровельного пространства, листы профнастила должны оканчиваться примерно в 5-10 сантиметрах от линии пересечения кровельных скатов, немного не доходя до неё. Выполняя монтаж профлиста, необходимо это предусмотреть.

Для надежного крепления конька в верхних частях скатов крыши производится монтаж дополнительных обрешеточных брусков, по одному на каждый скат. Они выполняют опорную функцию для последующей фиксации коньковой планки.

До того как приступать к закреплению конька, следует проверить линию пересечения кровельных скатов на ровность. Это делается посредством лазерного дальномера либо верёвки. Допускается при этом наличие минимальных погрешностей, не превышающих 2% от ширины коньковых полок. При больших отклонениях на подобных участках может отмечаться склонность кровли к протечкам.

Если же более значительные неточности всё-таки обнаруживаются в ходе проверки, тогда следует либо исправить их, либо воспользоваться коньковой планкой с большей шириной полок.


Непосредственно сами работы по установке коньковой планки выполняются в следующем порядке:

  1. Монтаж уплотнительного материала, который обычно клеится к коньковой планке с обратной стороны полок, в 3 сантиметрах от краевых участков. Реже укладка уплотнителя производится прямо на профнастил, близко к его коньковой части.
  2. Установка коньковых планок, которые монтируются по длине верхнего ребра кровельного покрытия, перекрывая друг друга с нахлестом в 15-20 сантиметров.
  3. Фиксация коньковых элементов к верхним волнам профлистов посредством самонарезающих шурупов, которые для этого пропускаются через обрешетку. Крепление их производится с промежутками в 20-30 сантиметров друг от друга.

До того как установить конек на крышу из профнастила, нужно тщательно изучить технику и порядок проведения монтажных работ. Следует также отметить, что установка начинается с торцевой части и ведется в направлении, противоположном преимущественному направлению ветров. Чаще всего для крепежных работ применяются оцинкованные самонарезающие шурупы с уплотнительной шайбой. Использование с данной целью гвоздей является нежелательным, поскольку при сильных ветровых порывах есть вероятность отрыва скрепляемых деталей от основной конструкции.


Для формирования конькового сооружения с более эффективной и качественной вентиляцией зазоры обустраиваются в нескольких местах конструкции: между коньком и листами профнастила, между обрешеткой и гидроизоляционной пленкой, коньком и уплотнителем, гидроизоляционной пленкой и коньком. Это позволяет воздушным потокам свободно перемещаться между различными элементами, результатом чего являются постоянная аэрация и вентилирование.

При возникновении тех или иных проблем, вопросов или сложностей в процессе монтажа правильнее будет не торопиться с решением, а обратиться за советом к профессионалам. Это позволит избежать всевозможных непредвиденных ситуаций в ходе дальнейших шагов по установке коньковой конструкции, а также малоприятных сюрпризов в процессе её будущей эксплуатации.

По завершении монтажных работ производится ревизия установленного конька крыши на ровность и наличие погрешностей или дефектов. При выявлении тех или иных ошибок и неточностей их следует заблаговременно устранить. Способы коррекции тех или иных возникающих проблем могут быть различными и зависят от конкретной ситуации.

Правильно установленный конек служит защитой крыши, а также жилого строения в целом от множества неприятных ситуаций и повреждающих факторов внешней среды, являясь залогом надёжности, прочности, качества и долговечности кровельной конструкции.
