Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Из статьи Вы узнаете:

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

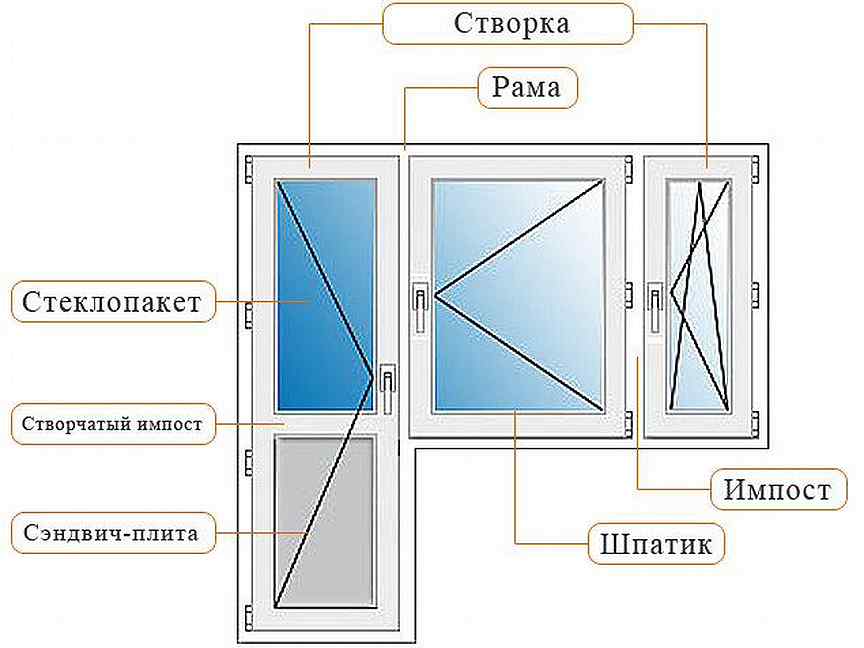

Перечислим детали и узлы конструкции пластикового окна.

  • Рама;
  • Створка;
  • Стеклопакет;
  • Фурнитура;
  • Резиновые уплотнители;
  • Штапик;
  • Импост;
  • Штульп.

Рама.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте.

Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Просмотров: 36 721




« Предыдущая запись Следующая запись »

Виды конструкций пластиковых окон

Окно – это один из основных элементов любого помещения, влияющее на создание уюта и комфорта. Большинство людей понимают под этими понятиями светлую, теплую комнату, в которой царит тишина и покой. Однако достичь такого эффекта можно только с помощью качественного окна, которое не пропускает уличный шум в комнату и не выпускает тепло на улицу.

Наиболее популярными конструкциями стали пластиковые окна. В связи с развитием популярности было разработано множество разновидностей пластиковых окон.

Из чего состоит пластиковое окно

Пластиковые окна обладают рядом преимуществ – дешевизна, устойчивость к влаге и другим природным явлениям, отсутствие необходимости в дополнительном уходе. Чтобы выбрать по-настоящему надежное и удобное окно, необходимо ознакомиться с видами доступных конструкций.

Из чего состоит пластиковое окно:

  1. Рама – это элемент, который прикрепляется к оконному проему в стене здания. Она полностью повторяет форму проема, поэтому изготовление рамы производится в индивидуальном порядке в соответствии с формой и размерами оконного проема. Рама выполняется из металлопластикового профиля.
  2. Оконная створка – это подвижная часть окна, прикрепленная к раме посредством шарнирных навесов. На одном окне может быть несколько створок. Это зависит от индивидуальных предпочтений заказчика.
  3. Стеклопакет – это несколько стекол, расположенных параллельно друг другу и герметично скрепленных между собой. Стеклопакеты вставляются в раму и створки окна. Количество стекол и их толщина выбирается индивидуально, в зависимости от предпочтений заказчика. Существуют однокамерные, двухкамерные и трехкамерные стеклопакеты.
  4. Штапики – это пластиковые планки, удерживающие стеклопакеты в посадочных местах рамы и створок.
  5. Оконная фурнитура – это механизмы для открытия и закрытия оконных створок (петли, замки, ручки и т.д.).
  6. Оконные уплотнители осуществляют герметизацию стыков между элементами конструкции окна.

Подробнее о конструкции пластикового окна читайте в статье Как выбрать конструкцию пластикового окна.

Все пластиковые окна состоят из перечисленных элементов, однако их индивидуальная конструкция, качество и физические характеристики позволяют создавать окна, кардинально отличающиеся друг от друга.

Основные технические характеристики пластиковых окон

Надежность и функциональность окна складывается из технических особенностей каждого отдельного элемента. Существуют стандартные готовые комплектации окон для тех, кто не разбирается в особенностях их конструкции.

Но вы можете скомпоновать все элементы по своему усмотрению, а для этого необходимо разобраться в особенностях и разновидностях комплектующих.

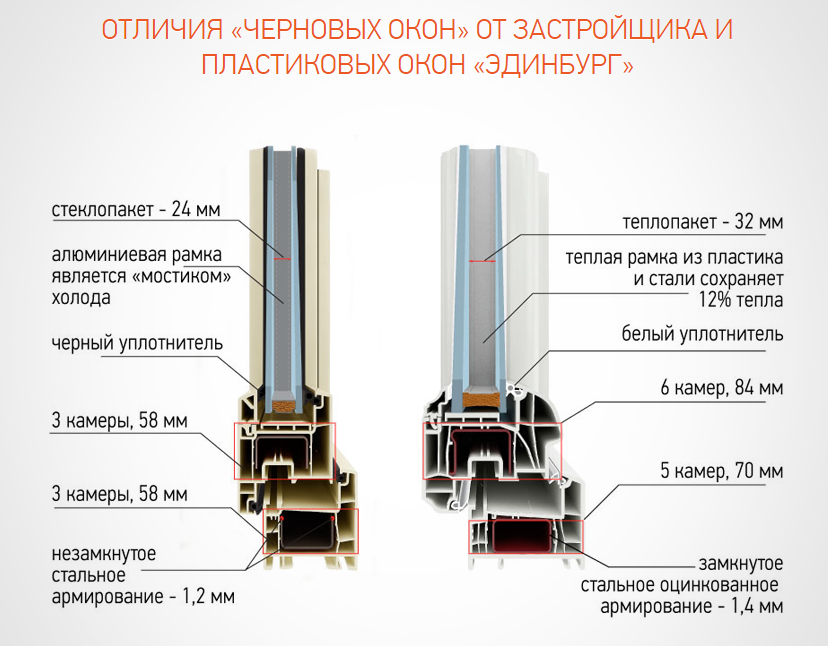

Конструкция профиля

Металлопластиковый профиль – это армированный ПВХ, из которого создается несущий каркас окна (рама и створки). Основные технические характеристики профиля: теплопередача, ширина профиля и количество камер в нем.

Параметры металлопластикового профиля:

  1. Камеры – это перегородки внутри металлопластикового профиля, каждая камера имеет свое назначение. Наиболее распространенным является трехсекционный профиль. Одна секция придает конструкции жесткость, вторая осуществляет отток конденсата, третья нужна для крепления фурнитуры. Однако существуют четырех, пяти и шестикамерные профили. Количество камер напрямую влияет на теплопроводность рамы окна, ведь каждая секция наполнена воздухом, а он является плохим проводником тепла.
  2. Увеличение ширины профиля позволяет увеличить воздушную прослойку в камерах, а также обеспечивает возможность установки более толстых стекол и стеклопакетов, а это, в свою очередь, обеспечивает более надежную защиту от внешнего шума и утечки тепла.
  3. Теплопередача – это значение, которое характеризует профиль, учитывая все преимущества и недостатки конструкции.

Стеклопакет

Стеклопакет – это несколько соединенных стекол, создающих между собой воздушные камеры. Он может быть одинарным, двойным и тройным. Сами стекла тоже могут иметь различную толщину.

Стеклопакеты бывают различных видов:

  1. Энергосберегающие стеклопакеты – внутреннее стекло покрыто атомами серебра, что обеспечивает отражение тепла от радиаторов и уменьшает тепловые потери.
  2. Тонированные стеклопакеты покрыты светопоглащающим веществом.
  3. Ударопрочные стеклопакеты обработаны специальной смолой, что увеличивает их прочность.

Как влияет изменение параметров стекла на надежность окна:

  1. Количество стекол в стеклопакете обеспечивает лучшую тепловую и звуковую изоляцию. Однако большое количество стекол при сильном шуме может попасть в резонанс от вибрации, что является источником шума и разрушения конструкции окна.
  2. Толщина стекла в стеклопакете напрямую влияет на теплопроводность и звукоизоляцию окна. Чем толще стекло, тем лучше изоляционные свойства.
Наилучшими изоляционными свойствами обладает триплекс – это обычное стекло, покрытое специальной прозрачной пленкой, которая повышает прочность стекла и другие физические характеристики.

Виды пластиковых окон

Существует несколько видов пластиковых окон, различающихся по определенным признакам:

  1. Форма окна. Этот параметр определяется формой и размерами оконного проема. Существуют круглые, квадратные, треугольные и другие окна.
  2. Расцветка окна также определяется индивидуальными предпочтениями заказчика. Самые распространенные цвета – белый, коричневый и другие цвета, имитирующие дорогие породы дерева.
  3. Тип открывания створки выбирается в индивидуальном порядке. Существуют следующие разновидности открывания: откидное (фрамужное), поворотное (традиционное), поворотно-откидное (сложное) и шпультовое (тип закрывания «створка в створку»), раздвижное, поворотно-сдвижное. Окно также может быть вообще без створок – глухое окно.

Поворотное открывание окна осуществляется за счет вертикальных навесов. Недостатком этого способа является то, что у створки большой размах (занимает много места) и отсутствует возможность регулировки притока воздуха – окно может распахнуться под напором ветра.

Откидной механизм позволяет приоткрыть створку, немного наклонив ее – это обеспечивает плавное проветривание помещения, при этом окно практически закрыто.

Поворотно-откидные пластиковые окна оснащены механизмом, позволяющим открывать окно двумя разными способами – традиционным и откидным.

Шпультовое открытие «створка в створку» обеспечивает большое открытое пространство, если открыты обе створки.

Раздвижные окна перемещаются на роликах вдоль плоскости окна (как в шкафу-купе). Данный механизм имеет отличное преимущество – экономия места.

Поворотно-сдвижные окна немного открываются на себя, а затем сдвигаются в сторону. Данный вариант значительно удобнее традиционного открытия.

Какая конструкция пластикового окна наиболее надежная

Наиболее надежным пластиковым окном считается конструкция, которая обеспечивает наилучшую тепловую и шумовую изоляцию. Если иметь неограниченный бюджет и использовать любую возможность для улучшения характеристик окна, то можно собрать следующую конструкцию:

  1. Шестикамерный металлопластиковый оконный профиль шириной 90 мм использовать для несущей конструкции окна.
  2. В профиль вставить тройной стеклопакет, камеры которого заполнены инертным газом, чтобы улучшить изоляционные свойства окна. Для еще большей изоляции можно использовать триплекс, энергосберегающие и тонированные стекла.
  3. Установить створки со сложным механизмом, позволяющим открывать окно откидным и поворотным способом. Если необходимо сэкономить место, то можно установить сдвижную створку.
  4. Выбирать пластиковое окно лучше среди наиболее известных марок: Veka, KBE, Rehau и др.
Даже самое лучшее пластиковое окно не будет надежным и долговечным, если произвести неправильный монтаж. Поэтому лучше обратиться в известную фирму, в которой работают квалифицированные специалисты.

Некоторые особенности, которые следует учитывать при компоновке конструкции пластикового окна:

  1. Если увеличивать количество камер в профиле, то обязательно нужно увеличить его ширину, если этого не сделать, то желаемый изоляционный эффект не будет достигнут. Например, для трехкамерного профиля оптимальная ширина – 60 мм, для шестикамерного – 90 мм.
  2. Чтобы увеличить звукоизоляцию стеклопакетов, но избежать вибрационного резонанса, нужно чередовать толщину стекол. Например, толщину внешнего стекла принять равной 8 мм, а следующего за ним – 4 мм и так далее.
  3. Фурнитура окна должна обеспечивать плотное прилегание створок к раме и предоставлять возможность регулировки.

При эксплуатации окна, большая часть тепла выходит через поверхность стекла, а не через раму, поэтому нет большого смысла в установке дорогостоящего шестикамерного профиля. А в случае со стеклопакетом, лучше установить двухкамерный вариант с чередованием толщины стекол, но увеличить расстояние между стеклами.

Если запастись информацией, то сделать надежный выбор пластикового окна будет несложно. Главные советчики по выбору качественной и долговечной продукции – это сертификаты и технические характеристики. Ведь продавцы могут и приукрасить преимущества товара.

Конструкция пластикового окна

Конструкция окна

Конструкция остекления состоит из оконной коробки (рамы) и одной или нескольких створок. Иногда вместо створок устанавливается глухое заполнение в виде стеклопакета или непрозрачной панели.

1) КОРОБКА (РАМА)

Оконная рама - несущая конструкция для оконных элементов.  Рама монтируется в стеновом проеме и передает на него функциональные нагрузки.

2) СТВОРКА

Створки позволяют открывать окно для поступления уличного воздуха в помещение. Конструкция створок обеспечивает притвор с рамой, что определяет защитные свойства оконной конструкции.

СПОСОБЫ ОТКРЫВАНИЯ СТВОРОК:

Форма и размеры оконной коробки соответствуют параметрам стенового проема. Конфигурация внутреннего заполнения окна определяется конструктивными ограничениями и дизайнерскими задачами.

3) ИМПОСТ

Конфигурации оконных конструкций могут состоять из различного количества сегментов - для этих целей устанавливаются импосты (перемычки), которые позволяют совмещать различные виды заполнений в одной раме или створке.

Расположение импоста в раме - определяет габариты створок или глухого заполнения.

Импост может устанавливаться в раме вертикально, горизонтально или наклонно.

ВАРИАНТЫ РАСПОЛОЖЕНИЯ И СОЕДИНЕНИЙ ИМПОСТОВ:

Основные элементы окна

4) ПРОФИЛЬНАЯ СИСТЕМА

Оконные рама и створки изготавливаются из многокамерных профилей.

5) СТЕКЛОПАКЕТ

Герметичная конструкция из нескольких дистанционно склеенных стекол.

6) ФУРНИТУРА

Оконная фурнитура обеспечивает эффективную работу створок.

Профильная система. Оконные рамы, створки, импосты - изготавливаются из многокамерных пластиковых профилей. Изолированные внутренние воздушные камеры обеспечивают теплоизоляционные свойства окна.

Армирование. Внутри пвх профиля устанавливается стальные вкладыши - элементы для конструктивного усиления и противодействия эксплуатационным нагрузкам.

Стеклопакет. Основную площадь окна занимает стеклопакет (или другие виды заполнений). Эффективность стеклопакета обеспечивается наличием воздушных камер между стеклами и дополнительными низкоэмиссионными покрытиями.

Уплотнители. Примыкание стеклопакета с профилем и створок с рамой - осуществляется через уплотнители. Их качество и эффективность определяет изолирующие свойства конструкции остекления.

Фурнитура. Работу створок обеспечивает фурнитура, которая определяет качество притвора по всему периметру конструкции, удобство в эксплуатации и защиту от взлома.

ПОДРОБНЕЕ ОБ ОСНОВНЫХ ЭЛЕМЕНТАХ ОКНА:

"Оконная компания ВЕСТА"

Комплектация и устройство конструкции пластиковых окон

Бесспорно, при выборе пластиковых окон полезно узнать устройство такого изделия, из чего оно состоит и как выглядит «внутри».

Пластиковое окно в Твери состоит из множества элементов, главный из которых профиль ПВХ. Внутри него располагается армирующий контур из оцинкованной стали.

Устройство окна (элементы):

Рама (коробка)- это ключевая несущая деталь окна, которая обязана в точности воспроизводить размеры и форму оконного проёма, чтобы добиться наилучшей фиксации в проеме.

Армирующий профиль- это металлическая  пластина, размещенная внутри пластикового профиля ПВХ для придания жесткости окну.

Створка- это открывающаяся часть окна, основное назначение которой  -это  проветривания комнаты. Створки могут обладать многообразными  вариантами открывания (откидное, поворотное, повороно-откидное, раздвижное).

Импост- предназначен для соединения створок окна и деления конструкции на части. Примером вертикального импоста может стать  окно, горизонтального импоста -  дверь балконного блока.

Фурнитура. К фурнитуре относятся: петли, на которых висят створки конструкции , ручки, замки для закрывания створок, механизмы расположенные внутри окна для выполнения функции открывания створок. В совокупности вся фурнитура предназначена для правильного и удобного открывания , закрывания и поворачивания створок вашего окна.

Стеклопакет. Разновидности : два стекла (однокамерный), три стекла (двухкамерный). Стеклопакет- воздухонепроницаемая конструкция, из нескольких стекол, которая герметично зафиксирована в профиле ПВХ.  Для поглощения воды во избежание запотевания между стеклами размещена тонкостенная рамка из алюминия, покрытая кроме того молекулярным ситом. Стекла в стеклопакете бывают различной толщины, а также с разным расстоянием между друг другом. Формула 4-16-4 обозначает, что стеклопакет однокамерный с 2-мя стеклами толщиной по 4 мм и расстоянием между стеклами 16 мм.

Резиновые уплотнители. Служат для уплотнения соединения   створок, рамы и стеклопакета. Предназначены для предотвращения попадания влаги и продувания, улучшая герметизацию.

Штапик. Этот элемент нужен для закрепления стеклопакета внутри створки.

Подоконник. Конструктивная  деталь окна, укладываемая на одном уровне с нижней частью рамы или непосредственно под ней. Подоконник несет в себе не только практическую пользу при эксплуатации окна, но также придает ему законченный вид.

Водоотлив. Это металлическое или пластиковое изделие, устанавливающееся с наружной стороны окна, и служащее для отвода воды, попадающей на окно.

Откосы  (или сэндвич панели) служат для закрытия стены в оконном проеме, несут в себе сразу несколько функций помимо очевидной эстетической, они также служат для утепления и герметизации окна.

Конструкция пластиковых окон - Блог

Достигается столь высокий уровень за счёт того, что некоторые детали окна создаются из двойного профиля: внешний профиль изготавливается из ПВХ, а внутри находится стальной оцинкованный профиль, обеспечивающий стабильность всей конструкции.

Несущая деталь, с которой обыватели обычно ассоциируют само слово «окно», называется «рама» или «оконный короб». Это один из главнейших элементов пластикового окна в виду того, что именно рама поддерживает всю конструкцию, только благодаря ей, а в частности – армирующему профилю, окно является таким устойчивым и выдерживает высокие нагрузки в виде створок со стеклопакетами. Поэтому к раме предъявляются особые требования жёсткости. Рама обязательно должна соответствовать оконному проёму, для чего следует прибегать к помощи профессиональных замерщиков. Важнейшая часть оконного короба – как раз армирующий профиль. Он может быть замкнутым и п-образным. Специалисты нашей компании провели соответствующие исследования и пришли к выводу, что п-образного профиля достаточно для обеспечения жесткости рамы, а замкнутый профиль приводит только к бесполезной трате ресурсов и времени.


К раме крепятся створки, которые изготавливаются также из профиля ПВХ. Они разделяются на два основных вида: открывающиеся и неоткрывающиеся. В открывающихся створках используется специальная фурнитура, позволяющая открывать окна. В зависимости от вида фурнитуры, делать это можно различными способами. Бывают поворотный (он же распашной), откидной и поворотно-откидной режимы открывания. Неоткрывающиеся створки чаще всего используются в окнах, состоящих из нескольких секций, когда открываются лишь крайние створки.

Стеклопакет – это прозрачная часть пластикового окна, герметичная и состоящая из камер с несколькими листами стёкол. Стёкла используются различные – как самое обычное полированное, так и триплекс, есть и другие виды. Между этими листами располагается алюминиевая рамка с перфорацией, заполненной молекулярным ситом. Оно используется для поглощения влаги, в результате чего окна не запотевают. В качестве заполнения используется сухой воздух или аргон – для улучшения теплоизоляции. Завершающий этап изготовления стеклопакета – заливка по периметру двухкомпонентной тиоколовой мастикой, которая является ещё одним препятствием для влаги и пыли.

Импост – это горизонтальная или вертикальная поперечина, также изготовленная из профиля ПВХ и армированная стальным усилением. Импост скрепляет раму в местах стыков створок, обеспечивая соединение нескольких створок, и делит окно на несколько частей. Чтобы отличить импост от створки, представьте двухстворчатое окно: вы открыли обе створки и увидели вертикальную перекладину. Это и есть импост. Здесь стоит упомянуть о таком не всегда встречающемся элементе как штульп. По своим функциям он похож на импост, однако он крепится не к раме, а к створке в случаях, когда на одной створке есть ручка, а вторую, зависимую, можно открыть только после первой. Если используется не импост, а штульп, то при открытии обеих створок проём оказывается полностью свободным.

Фурнитура играет немаловажную роль: в это понятие включаются как ручки, с помощью которых вы открываете окно, так и петли, благодаря которым это происходит, а равно множество иных деталей. Эти детали разнообразны – противовзломная фурнитура, крышки на петли, фурнитура для щелевого проветривания, иные элементы, – но все они направлены на обеспечение комфортной и надёжной работы конструкции.

Штапик – это ещё один пластиковый элемент окна. Этот брусок, в поперечном сечении похожий на символ “[“, выполняемый обычно в том же цвете, что и всё окно, располагается по внутреннему периметру створки или рамы. При помощи штапика стеклопакет закрепляется в створке или раме окна. Его ширина зависит от того, какой стеклопакет в него должен быть вставлен и сколько в нём используется стёкол.


На штапик чем-то похожа раскладка – это пластиковые бруски, размещаемые внутри стеклопакета, предназначенные для декорирования окна. Именно эти детали позволяют отделать окно в духе какой-либо исторической эпохи, что неповторимо изменяет облик всего помещения. Также своеобразным дизайнерским решением может стать выполнение раскладки в другом цвете, чем остальная конструкция.

Последний элемент окна, пожалуй, самый незаметный, но при этом один из самых важных, – это резиновые уплотнители. Они используются для плотного соединения всех остальных деталей окна: рамы, створки, стеклопакета и штапика, благодаря достигаемой герметичности исключается проникновение внутрь окна влаги и продувание.

Следует также добавить о комплектующих к пластиковым окнам. Подоконник – панель, расположенная с внутренней стороны, длина которой совпадает с шириной окна. Ширину её выбирает заказчик. Изготавливается как из профиля ПВХ, так и из МДВ или ДСП плиты.

Водоотлив – металлическая панель, аналогичная по параметрам подоконнику, но расположенная снаружи. По ней вода, будь то дождь или капель, скатывается вниз. Наша компания изготавливает шумопоглощающие водоотливы, используя специальную ленту Линотерм, клеящуюся под отлив.

Откосы – это панели ПВХ, облагораживающие стену, прилегающую к окну. Они закрывают торцевые части стены со всех сторон оконной рамы, обеспечивая таким образом большую защиту, поскольку закрывают собой шовные соединения.

Как правило, пластиковые окна комплектуются также москитной сеткой. Она представляет собой плотно натянутую на небольшие штырьки сеть с небольшими отверстиями, которые пропускают свет и воздух, но удерживают насекомых и тополиный пух.

Таким образом, пластиковые окна могут казаться довольно простой конструкцией, однако на самом деле состоят из немалого количества деталей. Причём, к каждой детали, даже самой маленькой и незаметной предъявляются очень высокие требования. И только если все детали им соответствуют, можно утверждать, что данное пластиковое окно является действительно качественным и надежным. Надеюсь, что вам было интересно и благодаря этой статье конструкция пластикового окна перестала быть тайной за семью печатями. В случае, если что-то осталось для вас непонятным, прошу, задавайте вопросы.

14 советов по выбору пластиковых окон

Содержание статьи

Пластиковые окна давно и прочно вытесняют старые деревянные конструкции. Газеты и доски объявлений сегодня буквально пестрят предложениями от разных производителей. В таком перенасыщенном рынке сложно сделать обдуманный выбор, и часто потребители ориентируются на самые низкие цены и привлекательность рекламы. Ошибочность такого подхода заявляет о себе уже в первую зиму, когда появляются сквозняки, намораживания, а стекла начинают потеть. Не стоит повторять ошибки тысяч пользователей – выбор пластиковых окон нужно делать обдуманно. Небольшие знания теории помогут понять, какая конструкция будет предпочтительнее в условиях конкретного дома или квартиры.

№1. Конструкция пластиковых окон

Чтобы нормально ориентироваться на рынке определенного товара, нужно знать, из чего и как он изготовлен. Главными элементами конструкции пластикового окна являются рама, створки, стеклопакет, фурнитура, уплотнитель и штапик. Рама и створки состоят из пластикового профиля, армированного стальным профилем.

Рама – это основа конструкции, устанавливается в оконном проеме. Профиль рамы состоит из нескольких камер, каждая из которых имеет собственное предназначение: для отвода конденсата, размещения армирующей планки, закрепления фурнитуры и т.д. Стеклопакет занимает основную часть конструкции пластикового окна, удерживается благодаря скрытым штапикам. Для придания герметичности конструкции используются уплотнители. Немаловажную роль играет и фурнитура, от качества которой во многом зависит долговечность и надежность.

За счет особенностей конструкции пластиковое окно получает ряд преимуществ, среди которых стоит отметить повышенный уровень теплосбережения по сравнению с обычными деревянными окнами, высокий уровень звукоизоляции и защиту от несанкционированного проникновения.

№2. Каким должен быть профиль?

Профиль, изготовленный из ПВХ, получается безвредным, симпатичным и устойчивым к воздействию разных химических веществ, но пластик не выдержал бы серьезных деформаций и перепадов температур, поэтому дополнительно профиль армируется сталью. Толщина металла не должна быть меньше 1,4 мм: чем толще будет металлическая вставка, тем более тяжелый стеклопакет можно будет установить. Профиль должен армироваться только оцинкованной сталью.

Качественный пластик имеет однородный цвет, гладкую и без зернистости поверхность, не имеет запахов. Обращайте внимание и на тип поверхности: матовый пластик будет буквально впитывать загрязнения, которые впоследствии будет практически невозможно устранить с поверхности. Глянцевый пластик, даже самый недорогой, будет намного удобнее в эксплуатации. Качественный профиль достаточно долговечный и спокойно должен выдерживать 50-60 лет эксплуатации.

№3. Толщина и ширина профиля

Под толщиной профиля обычно понимают толщину пластика профиля. От этого параметра, в первую очередь, зависит прочность и механическая стойкость материала. В зависимости от толщины внешних и внутренних стенок профиля он делится на три класса:

  • класс А предполагает толщину внешних стенок от 2,8 мм и толщину внутренних стенок от 2,5 мм. Европейским стандартом считаются те окна, в которых толщина внешних стенок профиля превышает 3 мм. Именно такие конструкции могут устанавливаться в жилых помещениях;
  • класс B. Такой профиль имеет наружные стенки толщиной от 2,5 мм и внутренние толщиной от 2 мм. Подобные конструкции не такие долговечные, хуже держат тепло и недостаточно хорошо защищают от шума, поэтому могут устанавливаться только в нежилых помещениях;
  • класс С. Сюда относятся профили, которые не соответствуют требованиям предыдущих классов. Сегодня подобные конструкции практически не используются.

Еще один важный параметр профиля конструкции – ширина, или монтажная глубина. Данный параметр никак не может быть меньше 50 мм, а для нормальной эксплуатации окна должен составлять 58-70 мм, ведь тогда будут соблюдаться требования к тепло- и звукоизоляции помещения. Для самых шумных и холодных районов подойдут профили с большей толщиной, которая может достигать даже 130 мм.

№4. Количество воздушных камер профиля

Профиль внутри состоит из нескольких полостей, так называемых камер, которые не стоит путать с камерами стеклопакета. Камера профиля – это полость, вытянутая на всю его длину и заполненная воздухом или армирующим материалом. По количеству таких полостей выделяют 2-, 3-, 4 и даже 8-камерные профили, но наибольшую популярность получили 3- и 5-камерные конструкции. Как правило, производители позволяют заглянуть внутрь профиля, демонстрируя свою продукцию в разрезе и показывая конструктивные особенности камер.

С увеличением количества камер повышаются теплоизоляционные характеристики материала профиля. Если 3-камерный профиль отлично подойдет для окон, который выходят на южную сторону в тихий двор, то 5-камерный будет незаменим для окон, которые выходят северную сторону либо на шумную трассу.

№5. Количество камер стеклопакета

Стеклопакет, светопропускающая часть окна, состоит из двух и более стекол, пространство между которыми заполняется воздухом ли инертным газом. Камерой называют пространство между двумя стеклами.

Однокамерные стеклопакеты находят применение в тихих районах с мягким климатом. Наибольшим спросом пользуются двухкамерные стеклопакеты, которые отлично гасят уличный шум и позволяют поддерживать в помещении оптимальную температуру. Для максимальной защиты от шума рекомендуют выбирать стеклопакеты, в которых пространство между стеклами имеет разную толщину. Еще лучше, если внутреннее стекло будет тоньше остальных, что обеспечит максимальную шумоизоляцию.

В продаже можно найти стеклопакеты и с большим количеством камер – 3 и даже 4. Но стоит иметь в виду, что чем больше стеклопакетов в конструкции, тем больше ее общий вес, и тем более надежной и крепкой должна быть фурнитура.

№6. Тип стекла в стеклопакете

Качество стекла имеет значение не менее важное, чем количество камер стеклопакета. Сегодня производители могут использовать такие типы стекол, как:

  • флоат-стекло. Технология его изготовления позволяет получать исключительно ровное и полностью одинаковое по толщине стекло, обладающее повышенной прозрачностью;
  • триплекс, или ламинированное стекло. Такие стекла состоят из нескольких слоев стекол, каждое из которых ламинировано пленкой или специальной жидкостью. За счет этого материал получает дополнительную прочность и взломоустойчивость, его сложно разбить, и даже при повреждении такое стекло не оставляет острых осколков. Более того, триплекс будет более надежно защищать квартиру от шума;
  • селективные стекла покрываются в процессе изготовления или после него в вакууме специальными веществами, которые пропускают длинноволновое излучение, но задерживают коротковолновое, позволяя зимой максимально сохранять теплый воздух в квартире, а летом не впускать жару. Селективные стекла могут быть двух видов: i-стекла имеют напыление ионами серебра, обладают высокой эффективностью и отличной светопрозрачностью, но боятся атмосферных воздействий, потому могут использоваться только с внутренней стороны. В отличие от них, k-стекла более устойчивы к внешним негативным воздействиям, но обладают несколько меньшей эффективностью;
  • цветное флоат-стекло обладает способностью снижать пропускание солнечной тепловой энергии. Окрашиваются такие стекла в массе и могут иметь практически любой оттенок. Конечно же, прозрачность материала ниже, но вместе с защитой от жары вы получаете еще и приятную уютную атмосферу;
  • армированное стекло отличается наличием армированной сетки, благодаря чему получается более безопасным и пожаростойким;
  • закаленное стекло по свойствам напоминает триплекс, но изготавливается путем специальной химической или термической обработки. При разрушении такой материал образует массу мелких безопасных осколков.

№7. Какой уплотнитель лучше?

Уплотнитель – еще одна важная деталь пластикового окна, которая обеспечивает ему должную герметичность, защищает помещение от внешнего шума, холода, попадания грязи и т.д. Сегодня в качестве уплотнителей используются такие материалы:

  • резина. Получают этот материал путем вулканизации каучука серой. Среди всех возможных уплотнителей этот самый дешевый, поэтому используется в большинстве пластиковых окон. Он отлично герметизирует все щели, но имеет один серьезный недостаток – он «дубеет» при низких температурах, а постоянные температурные перепады могут привести к его растрескиванию;
  • силикон – отличный безопасный и долговечный материал, который может похвастаться высокой долговечностью. В течение всего срока эксплуатации силикон не меняет своих первоначальных свойств, а температурные перепады на него никак не влияют. Материал спокойно переносит температуру от -40 до +1500С. Более того, влага и солнечные лучи также не способны испортить такой уплотнитель. Среди недостатков материала высокая стоимость, из-за которой уплотнитель не столь распространен;
  • EPDM уплотнитель, или этиленпропиленовый каучук. Материал используется достаточно часто, так как при неплохих эксплуатационных качествах может похвастаться достаточно приемлемой ценой. Этот уплотнитель не боится воздействия атмосферных осадков, солнечных лучей, высоких и низких температур, механических влияний;
  • TPE уплотнитель (термоэластопласт). В обычных температурных условиях материал ведет себя как резина, а с повышением температуры материал размягчается как термопласт.

№8. Вентиляция пластиковых окон

Пластиковые окна, если они выполнены качественно и установлены правильно, отличаются высокой герметичностью конструкции, поэтому внешние воздушные потоки не будут проникать внутрь квартиры. В принципе, отсутствие сквозняков и является одним из основных преимуществ конструкций, но что же делать с вентиляцией? В домах старой постройки, как правило, не предусмотрена приточная вентиляция, так как свежий воздух проникал через щели в окнах и дверях. Новые владельцы пластиковых окон после их установки могут заметить, что воздух в квартире стал душным, затхлым, а на стеклах собирается конденсат. Все это свидетельство того, что не обеспечена нормальная вентиляция.

Производители пластиковых окон предлагают решить проблему вентиляции помещения несколькими способами:

  • режим микрощелевого проветривания. При определенном повороте ручки между рамой и створкой окна образуется небольшая щель, которая не способна сильно снизить тепло- и шумоизоляционные характеристики конструкции, но обеспечивает приток свежего воздуха;
  • использование форточки. Так как пластиковые окна изготавливаются на заказ по индивидуальным параметрам, можно получить конструкцию не только с любым количеством стеклопакетов и любой шириной профиля, но и с необходимым количеством перегородок. Форточка позволяет впускать свежий уличный воздух под самый потолок помещения, где он смешивается с комнатным воздухом. В итоге дышать в помещении становится легче, а прямые потоки холодного воздуха на человека отсутствуют. Минус этого давнего и проверенного способа вентиляции заключается в том, что конструкция пластикового окна усложняется, становится дороже и тяжелее, а солнечного света в квартиру будет проникать меньше;
  • гребенки на окнах – простой, удобный, дешевый и эффективный способ вентиляции. В этом случае конструкция окна включает специальный регулятор, который позволяет фиксировать створку в необходимом положении. Как правило, предусматривается 4-5 режимов, позволяющих оставлять как микрощель между рамой и створкой, так и достаточно внушительное пространство;
  • клапаны вентиляции – наиболее эффективный и удобный вариант, обеспечивающий необходимый уровень вентиляции в помещении. Так как сегодня производителями представлены клапаны нескольких типов, этот вопрос требует отдельного рассмотрения.

№9. Какие бывают клапаны вентиляции?

В пластиковых окнах чаще всего используются такие виды клапанов вентиляции:

  • клапаны щелевого типа. Могут быть автоматического или механического исполнения. Это система, состоящая из наружного нижнего впускного клапана и верхнего внутреннего выпускного, которые представляют собой профили с отверстиями. Свежий воздух заходит в нижний клапан, нагревается и выходит через верхний клапан уже комнатной температуры. Таким образом удается достичь сохранения оптимальной температуры в помещении и обеспечить приток свежего воздуха;
  • клапаны фальцевого типа обеспечивают приток свежего воздуха за счет наличия фальцевых вырезов. Демонтаж окна не потребуется, стоимость копана небольшая, звукоизоляция будет сохраняться на должном уровне, но пропускная способность не самая высокая;
  • клапаны накладного типа практически не используются в жилых помещениях – они нашли распространение только на производственных объектах. Устанавливать такие клапаны необходимо во время монтажа пластиковых окон, иначе потом потребуется демонтаж конструкции. Клапан накладного типа отличается большой пропускной способностью, ухудшает тепло- и звукоизоляцию помещения.

При выборе вентиляционного клапана стоит учитывать некоторые его параметры, самым важным из которых является пропускная способность: отталкиваться необходимо от показателя 30 м3/час на 1 человека. Важно обращать внимание и на особенности зимней эксплуатации, чтобы однажды он просто не обледенел. Именно поэтому клапан должен обладать качественной тепловой изоляцией.

Стоит также обращать внимание на способ регулировки вентиляции, который может быть автоматическим, ручным или смешанным. Автоматическое регулирование клапана вентиляции обеспечивается за счет наличия датчика гигрорегулирования, который отвечает за отслеживание уровня влажности в помещении. Сам процесс регулирования вентиляции обеспечивается за счет смены сечения проходного клапана, который в определенных случаях может и вовсе закрываться. Подобным образом можно максимально снизить теплопотери помещения, ведь воздух с улицы будет впускаться только тогда, когда в комнате повышается влажность, например, при большом количестве людей. При ручной настройке пользователю придется самостоятельно решать, когда проводить вентиляцию, а когда нет. Такая настройка более грубая.

Стоит отметить, что иногда вентиляционные клапаны устанавливают не в саму оконную конструкцию, а в стену около окна. Подобный вариант потребует намного более серьезных затрат времени и усилий.

№10. Способ открывания пластикового окна

Есть несколько основных вариантов открывания оконной конструкции:

  • поворотная, самая привычная для нас;
  • откидная;
  • поротно-откидная;
  • сдвижная. Используется, когда нет места для поворотного и откидного варианта, либо конструкция слишком тяжелая.

№11. Фурнитура для пластикового окна

Какими бы ни были качественными стеклопакеты или оконные профили, при использовании дешевой ненадежной фурнитуры вся конструкция уже через несколько месяцев после использования потеряет свои прежние характеристики. Чтобы выдерживать большой вес стеклопакета, оконные пели должны быть очень прочными и надежными.

Ручки – еще одно слабое место, и часто они разбалтываются. Владельцы пластиковых окон могут назвать еще массу проблем, с которыми они сталкивались при эксплуатации этих конструкция, причем многие из них связаны именно с фурнитурой. Из всего этого делаем выводы, что даже таким мелочам, которыми на первый взгляд являются ручки и петли, нужно уделять максимум внимания.

Сегодня производители окон предлагают массу самых разных вариантов исполнения элементов фурнитуры. Оконная фурнитура – это ручки, замки, запоры, защелки. В народе любят причислять к фурнитуре даже вентиляционные клапаны, москитные сетки, подоконники и отливы, но они фурнитурой не являются.

Ручки

Оконные ручки используются по несколько раз на день, поэтому должны быть особенно прочными. Ручки отличаются не только по материалу изготовления и цвету, но и по функциям:

  • стандартные. Позволяют открывать и закрывать окно, оставлять в приоткрытом положении. Не обладают никакими наворотами, поэтому стоят дешево и получили наибольшее распространение;
  • противовзломные. Внешне идентичны стандартным ручкам, но они не позволяют вскрыть окно снаружи благодаря специальному механизму, который блокирует окно при воздействии извне;
  • ручки с замком будут кстати в тех квартирах, где есть маленькие дети. Окно будет невозможно открыть, если не вставить ключ, но откидывать можно и без ключа;
  • съемные ручки также сохранят нервы родителям маленьких детей, которые могут ненароком открыть окно, что может стать причиной катастрофических последствий.

Петли

Главное, чтобы петли были выполнены из прочного материала и выдерживали вес стеклопакета. По способу установки петли могут быть таких видов:

  • стандартные накладные. Состоят из двух металлических карточек, могут быть поворотными или поворотно-откидными. После установки могут для красоты закрываться декоративными накладками;
  • ввертные петли ранее использовались только для деревянных окон, сегодня начинают применяться и для пластиковых конструкций. Они крепятся к створке и раме резьбовыми штырями, а на одну петлю может приходиться 2-6 таких штырей: чем их больше, тем более надежной будет конструкция;
  • врезные петли – одно из самых лучших и распространенных решений для пластиковых окон. Их не видно, они обеспечивают большой угол открывания для створки, да и поддувать через эти петли не будет;
  • противовзломные петли, название которых само говорит за себя, обеспечат пользователю максимальную безопасность, ведь их невозможно разобрать при закрытых окнах.

Замки и блокираторы

Всевозможные замки и блокираторы – это необязательный элемент конструкции окон, но если вы живете на первом этаже и опасаетесь взлома, или боитесь, что ребенок может открыть окно и выпасть из него, то стоит установить на окно дополнительную фурнитуру:

  • замок с одним или несколькими запорами;
  • шпингалеты;
  • детские замки, которые блокируют распахивание створки, но не препятствуют ее откидыванию.

№12. Необходимые мелочи для окна

Устанавливая пластиковое окно, не стоит экономить на мелочах, — это не принесет большой выгоды. Намного более разумно будет снабдить конструкцию всем необходимым, чтобы ее эксплуатация была максимально долговечной и комфортной.

Какими необходимыми элементами нужно дополнить пластиковое окно? Среди самых важных:

  • москитная сетка. В ее необходимости убеждается каждый с приходом весны и лета, ведь эта нехитрая деталь защищает дом от тополиного пуха, листьев, насекомых, частиц грязи, не мешая свободной циркуляции воздуха. Обычно сетка вставляется в раму и несложно вынимается из нее, но можно снабдить ее собственными петлями – это вариант для больших окон;
  • подоконники играют декоративную и функциональную роль;
  • наличники – накладные планки для оформления оконного проема, выполнены из того же материала, что и подоконник;
  • откосы – это планки, которые вставляют между оконным профилем и стенами. Важно, чтобы эти элементы были выполнены максимально качественно, иначе из-за повышенной влажности они будут покрываться плесенью;
  • отлив устанавливается с внешней стороны и предназначен для быстрого отвода осадков. Может показаться, что данная деталь не так уж и нужна, но без нее постепенно нарушается гидроизоляция окна.

№13. Дизайн пластикового окна

Мы привыкли к стандартным пластиковым окнам в белых рамах, однако вариантов оформления гораздо и гораздо больше. Вот только основные приемы, которые используются для придания окну индивидуального стиля:

Стоит отметить, что пластиковые окна могут быть не только прямоугольной формы, но и овальными, арочными и т.д.

№14. Каким производителям можно доверять?

Сегодня производством пластиковых окон занимаются десятки и даже сотни фирм, но далеко не все делают свою работу добросовестно. Остановимся на самых крупных производителях, которые зарекомендовали себя на отечественном рынке качественной, прочной и долговечной продукцией.

КВЕ

Немецкая компания, которая стала не просто лидером отрасли, а синонимом качества. Первое производство возникло в Берлине в 1980 году, и уже тогда компания была пионером в сфере высокопроизводительной экструзии. В очень краткие сроки производитель завоевал доверие как в Германии, так и по всей Европе, а в 1995 году вышел и на отечественный рынок. Спрос на пластиковые окна производителя был настолько высоким, что решено было открыть два завода в России: один в Хабаровске, другой – в Воскресенске недалеко от Москвы. На российских заводах полностью соблюдена немецкая технология и контроль качества, поэтому окна выходят идентичными по всем показателям, что подтверждают различные тесты.

Более того, инженеры компании участвовали в составлении ГОСТов на пластиковые окна, и эти документы сопровождаются чертежами именно окон КВЕ, а это означает, что окна производителя стали отечественным стандартом. Конструкции, действительно, очень качественные, долговечные и продуманные во всех отношениях, но и стоят дорого.

Rehau

Швейцарская компания с 1948 года верна своей философии создания решений для минимального энергопотребления. Производство окон и дверей – основа деятельность компании. Тут стараются постоянно совершенствовать конструкции, чтобы достигать все более высоких показателей тепло- и звукоизоляции. Сегодня окна Rehau – одни из самых лучших в Европе и мире. Они способны противостоять даже самым лютым морозам, ветрам и обильным осадкам, будучи защитой не хуже кирпичной стены. Например, окно с 6-камерным профилем и глубиной в 86 мм заменяет кирпичную стену толщиной 1,3 м. Продукция компании отличается широким ассортиментом, морозоустойчивостью и экологичностью. Отличный выбор для суровых отечественных климатических условий! Правда, и заплатить придется немало.

Veka

Это немецкая компания, существующая с 1969 года. Сегодня она является одним из мировых лидеров по производству пластиковых окон и дверей. Производитель располагает огромным исследовательским центром, сотрудники которого постоянно работают над совершенствованием конструкций окон и технологии изготовления.

Сегодня десятки заводов компании работают в разных странах почти на всех континентах, но везде деятельность осуществляется под пристальным контролем сотрудников главного офиса предприятия. Производство окон Veka осуществляется и в России, что позволяет отечественным покупателям получать качественный товар по более выгодной цене. Окна производителя переживают любые климатические условия и нагрузки: от зимы на Крайнем Севере до повышенной влажности и сильных ветровых нагрузок.

Trocal

Эта компания первой в мире представила пластиковые окна, изобрела многокамерные профили, коэкструдированные акриловые покрытия, предложила массу уникальных способов декоративного оформления профиля. Началось все в 1895 году с создания «Dynamit Nobel». Концерн производил взрывчатые вещества и искусственные материалы. После многочисленных преобразований в 1954 году появилась компания Trocal, которая представила миру первое пластиковое окно. Все последующие годы были отмечены постоянными новыми разработками, внедрением инновационных технологий. Результатом стала популярность продукции компании по всему миру.

Сегодня компания уделяет огромное значение производству не просто качественного и долговечного окна, но и полностью безопасного для здоровья. Ассортимент различных конструкций огромный, действует производство в России, сделано несколько ценных разработок для производства окон конкретно для нашего рынка.

LG Chem

История южнокорейской компании LG Chem начинается в 1947 году, но к производству пластиковых окон здесь пришли в 80-х годах. Сегодня окна компании зарекомендовали себя лаконичным дизайном, высоким качеством, отличным соотношением цены и эксплуатационных характеристик.

SALAMANDER Industrie-Produkte GmbH

Эта немецкая компания образовалась в 2002 году в результате слияния двух известных производителей ПВХ-профиля: компаний SALAMANDER и BRÜGMANN. Компания SALAMANDER известна как крупнейший производитель обуви. Поиск новых материалов для ее производства в итоге вылилось в создание ПВХ-профилей. С тех пор в стенах компании родилось немало инновационных идей, которые покорили весь мир. Продукция сегодня выпускается во многих странах, в т.ч. и в России. На отечественных заводах используется современное немецкое оборудование, действует строгий контроль качества.

SCHÜCO

Компания осуществляет свою деятельность с 1951 года в Германии. Сегодня заводы и представительства компании расположены по всему миру, а продукция стала символом высокого качества, ведь отвечает самым строгим требованиям в плане дизайна, безопасности, комфорта и энергоэффективности. Продукция разрабатывается с учетом особенностей различных климатических зон, благодаря чему и получила широкую популярность в разных странах мира. Продукцию компании ценят за ее идеальное исполнение, высочайшее качество и рекордную долговечность.

The Deceuninck Group

Еще одна немецкая компания, занимающаяся производством ПВХ-систем для окон. Она регулярно входит в мировые рейтинги лучших в своей сфере. За более чем 75 лет существования компания покорила более 90 стран, ее  заводы находятся в 19 странах. В России действует широкая сеть представительств компании. Производитель предлагает несколько типов профильных систем с разной шириной и конструктивными особенностями, что позволяет найти идеальное решение для жилища, расположенного в любых климатических условиях.

Proplex

Это ведущий отечественный производитель пластиковых окон, который работает с 1999 года и использует австрийские технологии. Компания постоянно расширяет производство, внедряет новые технологии, вводит новые модели и конструкции. Так как производитель использует лучший мировой опыт и адаптирует конструкции под отечественные условия, пластиковые окна выходят надежными, прочными, они обладают отличными эксплуатационными качествами и при этом стоят недорого.  Сеть представительств по всей стране очень широкая, действуют специальные учебные центры, где обучают правильной установке конструкций, что не менее важно, чем качественное производство.

Montblanc

Отечественный производитель пластиковых окон, фигурирующий на рынке с 2000 года. Сразу же было закуплено современное австрийское оборудование, благодаря которому компания смогла выпускать качественную продукцию и продавать ее по невысоким ценам, так как отсутствовали транспортные расходы. Сегодня по всей стране работает 4 завода производителя, которые выпускают окна в большом ассортименте.

В завершение

Так как пластиковое окно устанавливается на достаточно долгий отрезок времени, есть смысл уделить время изучению особенностей конструкции, ознакомлению с продукцией разных производителей, чтобы на этой основе выбрать идеальное для конкретных условий окно.

Статья написана для сайта remstroiblog.ru.

производство стандартных и нестандартных изделий.

В Москве продажей и установкой пластиковых окон занимаются десятки компаний. Но не у многих из них есть собственное производство. Фирма «Евроокна 2000» продает пластиковые окна по цене производителя. У нее есть собственное производство, поэтому она гарантирует качество продукции.


Смотрите также: Одностворчатые окна | Двухстворчатые окна | Трехстворчатые окна | Балконный блок


Конструкции пластиковых окон ПВХ

Выпускаемые изделия экологичны, способны прослужить десятки лет. Они устанавливаются и используются во всех климатических условиях в России, они прочные, у них высокий уровень шумоизоляции, энергоэффективности. В процесс производства входит:

  • обработка профиля, включая резку, армирование;
  • сварка створок, рамы;
  • вставка уплотнителя, от которого зависит герметичность;
  • установка стеклопакетов, фурнитуры, москитных сеток, других дополнительных элементов.

Специалисты при изготовлении соблюдают все требования технологии, на производстве ведется контроль качества. Преимущества собственного комплексного производства:

  • изготовление стандартных, нестандартных конструкций;
  • высокое качество;
  • согласование макетов с дизайнером и покупателем;
  • предоставление гарантии на товар и сервисное сопровождение.

Пластиковые окна ПВХ, которые продает компания "Евроокна" безопасны для здоровья, соответствуют высокому уровню герметичности.

О компании «Евроокна 2000»

Компания «Евроокна 2000» успешно развивается на российском рынке больше 15 лет. За это время мы остеклили больше 20 тысяч квартир, балконов и лоджий, коттеджей, частных домов, офисов, промышленных и торговых объектов. На сайте представлены фотографии, на которых запечатлены примеры наших работ.

В компании «Евроокна 2000» трудятся квалифицированные специалисты: инженеры, монтажники, замерщики, дизайнеры, менеджеры. Наши мастера имеют профильное образование и много лет занимаются остеклением помещений. В нашей компании предлагаем заказать пластиковые окна от производителя и с профессиональной установкой. Подробнее...

Производство пластиковых окон ПВХ

Компания производит оконную продукцию на высокотехнологичном оборудовании с внедрением инновационных технологий и качественных материалов. Преимущества пластиковых окон компании "Евроокна 2000":

  • они производятся из металлопластика известных марок;
  • выгодное соотношение качества и стоимости, потому что товар отпускается без посредников.

Имение в собственности технологичной производственной площадки дает возможность производителю создавать одни из высококачественных изделий в Москве. Производственный комплекс включает несколько подразделений:

  • производственные цеха и административные корпусы;
  • собственный логистический центр со складом готовой продукции.

Компания "Евроокна 2000" продает оконную продукцию в любых объемах. Конструкции имеют максимальный срок эксплуатации, устойчивы к атмосферным явлениям, за ними легко ухаживать. Уход состоит в протирании губками с мыльными средствами. Пластиковые конструкции хорошо гармонируют с другими составляющими интерьера, например, с римскими шторами, жалюзи. Сотрудники компании при заказе проконсультируют по всем вопросам и предложат товар с выбором марки стеклопакета, необходимых размеров, фурнитуры и типа конструкций.

Виды конструкций пластиковых окон

Окно - это один из основных элементов любого помещения, влияющее на создание уюта и комфорта. Большинство людей понимают под этими понятиями светлую, теплую, комнату в которой царит тишина и покой. Однако достичь такого эффекта можно только с помощью качественного окна, которое не пропускает уличный шум в комнате.

Наиболее популярными конструкциями стали пластиковые окна. В связи с созданием было разработано множество разновидностей пластиковых окон.

Из чего состоит пластиковое окно

Пластиковые окна обладают рядом преимуществ - дешевизна, устойчивость к влаге и другим природным явлениям, отсутствие необходимости в дополнительном уходе. Чтобы выбрать по-настоящему надежное и удобное окно, ознакомиться с видами доступных конструкций.

Из чего состоит пластиковое окно:

  1. Рама - это элемент, который прикреплен к оконному проему в здании здания.Она полностью повторяет форму проема, поэтому изготовление рамы производится в индивидуальном порядке в соответствии с формой и размерами оконного проема. Рама выполняется из металлопластикового профиля.
  2. Оконная створка - это подвижная часть окна, прикрепленная к раме посредством шарнирных навесов. На одном окне может быть несколько створок. Это зависит от индивидуальных предпочтений заказчика.
  3. Стеклопакет - это несколько стекол, параллельных друг другу и герметично скрепленных между собой. Стеклопакеты вставляются в раму и створки окна. Количество стекол и их толщина выбирается индивидуально, в зависимости от предпочтений заказчика. Существуют однокамерные, двухкамерные и трехкамерные стеклопакеты.
  4. Штапики - это пластиковые планки, удерживающие стеклопакеты в посадочных местах рамы и створок.
  5. Оконная фурнитура - это механизмы для открытия и закрытия оконных створок (петли, замки, ручки и т.д.).
  6. Оконные уплотнители осуществляют герметизацию стыков между элементами конструкции окна.

Подробнее о конструкции пластикового окна читайте в статье Как выбрать конструкцию пластикового окна.

Все пластиковые окна состоят из перечисленных элементов, однако их индивидуальная конструкция, качество и физические характеристики позволяют создавать окна, кардинально отличающиеся друг от друга.

Основные технические характеристики пластиковых окон

Надежность и функциональность отдельных оконных элементов. Существуют стандартные готовые комплектации окон для тех, кто не разбирается в особенностях их конструкции.

. Вы можете скомпоновать все элементы по своему усмотрению, а для этого разобраться в особенностях различных комплектующих.

Конструкция профиля

Металлопластиковый профиль - это армированный ПВХ, из которого создается несущий каркас окна (рама и створки). Основные технические характеристики профиля: теплопередача, ширина профиля и количество камер в нем.

Параметры металлопластикового профиля:

  1. Камеры - это перегородки внутри металлопластикового профиля, каждая камера имеет свое назначение. Наиболее распространенным является трехсекционный профиль. Одна секция придает конструкции жесткость, вторая осуществляет отток конденсата, третья нужна для крепления фурнитуры. Однако существуют четырех, пяти и шестикамерные профили. Количество камер напрямую влияет на теплопроводность рамы окна, каждая секция наполнена воздухом, а он является плохим проводником тепла.
  2. Увеличение ширины профиля позволяет увеличить воздушную прослойку в камерах, а также обеспечивает возможность установки более толстых стекол и стеклопакетов, а это, в свою очередь, обеспечивает более надежную защиту от внешнего шума и утечки тепла.
  3. Теплопередача - это значение, которое характеризует, учитывая все преимущества и недостатки конструкции.

Стеклопакет

Стеклопакет - это несколько соединенных стекол, создающих между собой воздушные камеры.Он может быть одинарным, двойным и тройным. Сами стекла тоже могут иметь различную толщину.

Стеклопакеты бывают различных видов:

  1. Энергосберегающие стеклопакеты - внутреннее стекло покрыто атомами серебра, что обеспечивает отражение тепла от радиаторов и уменьшает тепловые потери.
  2. Тонированные стеклопакеты покрыты светопоглащающим веществом.
  3. Ударопрочные стеклопакеты обработаны специальной смолой, что увеличивает их прочность.

Как влияет изменение параметров стекла на надежность окна:

  1. Количество стекол в стеклопакете обеспечивает лучшую тепловую и звуковую изоляцию. Однако большое количество стекол при сильном шуме может попасть в резонанс от вибрации, что является причиной шума и разрушения конструкции окна.
  2. Толщина стекла в стеклопакете напрямую влияет на теплопроводность и звукоизоляцию окна. Чем толще стекло, тем лучше изоляционные свойства.
Наилучшими изоляционными свойствами обычное стекло, покрытое специальной прозрачной пленкой, повышает прочность стекла.

Виды пластиковых окон

Существует несколько видов пластиковых окон, различающихся по определенным признакам:

  1. Форма окна. Этот параметр форма и размерами оконного проема. Существуют круглые, квадратные, треугольные и другие окна.
  2. Расцветка окна также определяется индивидуальными предпочтениями заказчика. Самые распространенные цвета - белый, коричневый и другие цвета, имитирующие дорогие породы дерева.
  3. Тип открывания створки выбирается в индивидуальном порядке.Существуют следующие разновидности открывания: откидное (фрамужное), поворотное (традиционное), поворотно-откидное (сложное) и шпультовое (тип закрывания «створка в створку»), раздвижное, поворотно-сдвижное. Окно также может быть вообще без створок - глухое окно.

Поворотное открывание окна осуществляется за счет вертикальных навесов. Недостатком этого способа является то, что у створки большой размах (занимает много места) и отсутствует возможность регулировки притока воздуха - окно может распахнуться под напором ветра.

Откидной механизм позволяет приоткрыть створку, немного наклонив ее - это обеспечивает плавное проветривание помещения, при этом окно практически закрыто.

Поворотно-откидные пластиковые традиционные устройства, позволяющие открывать окно разными способами - откидным.

Шпультовое открытие «створка в створку» обеспечивает большое открытое пространство, если открыты обе створки.

Раздвижные окна перемещаются на роликах вдоль плоскости окна (как в шкафу-купе).Данный механизм имеет отличное преимущество - экономия места.

Поворотно-сдвижные окна немного открываются на себя, а затем сдвигаются в сторону. Данный вариант значительно удобнее традиционного открытия.

Какая конструкция пластикового окна наиболее надежная

Наиболее надежным пластиковым окном считается конструкция, которая обеспечивает наилучшую тепловую и шумовую изоляцию. Чтобы иметь неограниченный бюджет и использовать любую возможность для улучшения характеристик окна, можно собрать следующую конструкцию:

  1. Шестикамерный металлопластиковый оконный профиль шириной 90 мм использовать для несущей конструкции окна.
  2. В профиль вставить тройной стеклопакет, камеру которого заполнены инертным газом, чтобы улучшить изоляционные свойства окна. Для еще большей изоляции можно использовать триплекс, энергосберегающие и тонированные стекла.
  3. Установить створки со сложным механизмом, позволяющим открывать окно откидным и поворотным способом. Если необходимо сэкономить место, то можно установить сдвижную створку.
  4. Выбирать пластиковое окно лучше среди наиболее известных марок: Veka, KBE, Rehau и др.
Даже самое лучшее пластиковое окно не будет надежным и долговечным, если произвести неправильный монтаж. Поэтому лучше обратиться в известную фирму, в которой работают квалифицированные специалисты.

Некоторые особенности, которые следует учитывать при компоновке конструкции пластикового окна:

  1. Если увеличить количество камер в профиле, то необходимо увеличить его ширину, если этого не сделать, то желаемый изоляционный эффект не будет достигнут.Например, для трехкамерного профиля оптимальная ширина - 60 мм, для шестикамерного - 90 мм.
  2. Чтобы увеличить звукоизоляцию стеклопакетов, но избежать вибрационного резонанса, нужно чередовать толщину стекол. Например, размера внешнего стекла принять равной 8 мм, а за ним - 4 мм и так далее.
  3. Фурнитура окна должна обеспечивать плотное прилегание створки к раме и возможность регулировки.

При эксплуатации окна, большая часть тепла выходит через поверхность стекла, а не через раму, поэтому нет большого смысла в установке дорогостоящего шестикамерного профиля.А в случае со стеклопакетом, лучше установить двухкамерный вариант с чередованием толщины стекол, но увеличение между стеклами.

Если запастись информацией, то сделать надежный выбор пластикового окна будет несложно. Главные советчики по выбору качественной и долговечной продукции - это сертификаты и технические характеристики. Ведь продавцы могут и приукрасить преимущества товара.

Конструкция пластиковых окон.Что входит в конструкцию ПВХ окна

Из статьи Вы узнаете:

Чтобы иметь представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

  • Рама;
  • Створка;
  • Стеклопакет;
  • Фурнитура;
  • Резиновые уплотнители;
  • Штапик;
  • Импост;
  • Штульп.

Рама.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается стыковке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая конструкция ПВХ начинает трескаться в наиболее слабом месте.Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока , учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена ​​способностью окна работать на открытие / закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью установки створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета.В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато - это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываем цилиндры, в зависимости от пожеланий клиента, можно изменить от 1 до 3.

Для придания стеклопакету оптимальных параметров теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различие по ширине и толщине установленного стекла, так и по заложенным в ней свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика - закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины закрытие для придания герметичности всей конструкции. При надлежащей укладке защитить от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение - места штапика со стеклом, рамы и створки.

Импост.

Импост - это трех- или пятикамерный пластиковый профиль (вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы стальной оцинкованный армирующий профиль. В качестве служить в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна.Рекомендуем в продолжение этой темы ознакомиться со статьями «Что нужно в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Просмотров: 36 722


«Предыдущая запись Следующая запись »

Конструкция пластикового окна

Конструкция окна

Конструкция остекления состоит из оконной коробки (рамы) и одной или нескольких створок. Иногда вместо створок устанавливается глухое заполнение в виде стеклопакета или непрозрачной панели.

1) КОРОБКА (РАМА)

Оконная рама - несущая конструкция для оконных элементов. Рама монтируется в стеновом проеме и передает на него функциональные нагрузки.

2) СТВОРКА

Створки позволяют открывать окно для поступления уличного воздуха в помещение. Конструкция створок обеспечивает притвор с рамой, что определяет защитные свойства оконной конструкции.

СПОСОБЫ ОТКРЫВАНИЯ СТВОРОК:

Форма и размеры оконной коробки соответствуют параметрам стенового проема. Конфигурация внутреннего окна определяется конструктивными ограничениями и дизайнерскими задачами.

3) ИМПОСТ

Конфигурация оконных конструкций может состоять из различного количества сегментов - для целей устанавливаются импосты (перемычки), которые позволяют совмещать различные виды заполнений в одной раме или створке.

Расположение импоста в раме - указать габариты створок или глухого заполнения.

Импост может устанавливаться в рамельно вертикально, горизонтально или наклонно.

ВАРИАНТЫ РАСПОЛОЖЕНИЯ И СОЕДИНЕНИЙ ИМПОСТОВ:

Основные элементы окна

4) ПРОФИЛЬНАЯ СИСТЕМА

Оконные рамы и створки изготавливаются из многокамерных профилей.

5) СТЕКЛОПАКЕТ

Герметичная конструкция из нескольких дистанционно склеенных стекол.

6) ФУРНИТУРА

Оконная фурнитура обеспечивает эффективную работу створок.

Профильная система. Оконные рамы, створки, импосты - изготавливаются из многокамерных пластиковых профилей. Изолированные внутренние воздушные окна камеры теплоизоляционные свойства.

Армирование. Внутри пвх профиля устанавливаются стальные вкладыши - элементы для конструктивного усиления и противодействия эксплуатационным нагрузкам.

Стеклопакет. Основную площадь окна занимает стеклопакет (или другие виды заполнений). Эффективность стеклопакета обеспечивается наличием воздушных камер между стеклами и дополнительными низкоэмиссионными покрытиями.

Уплотнители. Примыкание стеклопакета с профилем и створок с рамой - осуществляется через уплотнители. Их качество и эффективность определяет изолирующие свойства конструкции остекления.

Фурнитура. Работу створок обеспечивает фурнитура, которая определяет качество притвора по всему периметру конструкции, удобство в эксплуатации и защиту от взлома.

ПОДРОБНЕЕ ОБ ОСНОВНЫХ ЭЛЕМЕНТАХ ОКНА:

"Оконная компания ВЕСТА"

Описание конструкции металлопластикового окна

Конструкция металлопластикового окна состоит из профиля металлопластиковых окон, стеклопакета окна, уплотняющей прокладки и фурнитуры. Обычно это называется «оконным блоком».

По количеству створок и их расположение, окна-ПВХ бывают: с одинарными створками, со спаренными створками (соединены между собой и закрываются одно целое) и раздельными створками (каждая открывается независимо).Оконный профиль-ПВХ является довольно сложным изделием. От его качества напрямую зависит и качество самого окна.

Металлопластиковое окно

Основные конструктивные элементы окна-ПВХ

Пластиковое окно состоит из таких конструктивных элементов:

  • оконная рама - основа конструкции, устанавливается в оконном проеме здания. На оконной раме крепятся оконные створки и фурнитура.
  • створка - подвижная часть окна, которая умеет открываться.
    фурнитура окна - это запорные механизмы, созданные для управления створками и их фиксирования.
  • стеклопакет - герметичное изделие, состоящее из нескольких стекол, соединенных между собой по периметру специальными разделителями.
  • штапик - деталь, которая удерживает стеклопакет и устанавливается внутри. Закрепляет стекла в раме окна.
  • резиновые уплотнители - монтаж для придания герметичности всей конструкции. При хорошей укладке, защитят от попадания внутрь воды и ветра.
  • импост - трех- или пятикамерный пластиковый профиль, вертикально, делит конструкцию окна на две и более частей, в зависимости от количества створок. В качестве служат в качестве связующего элемента.
  • штульп - пластиковый профиль, на подобии импоста, однако он крепится не к раме, а к створке, вот почему он невидим. Позволяет при открытии двух створок держать оконный проем свободным, без вертикальных разделителей.

Рама окна, как и оконная створка - это решетчатая опорная конструкция, на которую навешиваются стеклопакеты и фурнитура.На первый взгляд, это довольно простая конструкция. Но главная особенность и сложность оконной пластиковой рамы заключается в оконном профиле, из которого рама (и створка) сделана.

Производство окон от компании НОВИКОН

Профили металлопластиковых окон изготавливаются из ПВХ (поливинилхлорида). Внутри профиля размещаются замкнутые полости или камеры, одна или две камеры включают арматуру из оцинкованного стального листа.

Таким образом - окна-ПВХ, пластиковые окна, металлопластиковые - названия тождественные.

Из истории известны первые производственные предприятия ПВХ-окон появились в Германии. Технология установки металлопластиковых окон была увеличена в Европе. Сегодня на украинском строительном рынке не только немецкие металлопластиковые окна, но и пластиковые окна отечественного производителя. Заводы-изготовители пластиковых окон сегодня представлены по всей стране.

Где заказать пластиковые окна?

Это может быть заводом пластиковых окон или можно доверить свои окна ПВХ-дилерам - главное, чтобы было обеспечено качество.Поэтому выбирать нужно только сертифицированные окна.

получить в итоге пластиковые окна. Поэтому важно знать, хотя бы немного о том, какие бывают системы окон-ПВХ и в чем заключается технология установки металлопластиковых окон.

Про качество профиля надо говорить отдельно. Здесь представлена ​​конструкция окна-ПВХ. Сколько у вас будет камер - это один из важнейших определяющих условий теплопроводности оконного блока.Понятно, что чем больше камер в профиле, тем толще и массивнее оконный блок.

Таким образом, стоимость металлопластиковых окон с большим количеством камер в профиле, будет высокой. Для нашего климата установить ПВХ-окна с трехкамерным профилем. Но двух-, четырех- и пятикамерные профили, также находят своего покупателя.

Двухкамерный профиль рационально использовать, когда производится остекление балконов и лоджий. Конструкция стеклопакета представляет собой два или более стекла, герметично соединенных между собой дистанционной рамкой и внутренним и внешним герметиком.

Итоги

Основные детали конструкции окна: рама, створка, стеклопакет, фурнитура, резиновые уплотнители, штапик, импост и штульп. Без четкой и бесперебойной работы всех элементов конструкции ПВХ-окна, эксплуатационных металлопластиковых окон была бы некачественной и некомфортной.

Менеджеры компании НОВИКОН с радостью вас проконсультируют, ответят на все вопросы и помогут с выбором и установкой ПВХ-окон.

14 советов по выбору пластиковых окон

Содержание статьи

Пластиковые окна давно и прочно вытесняют старые деревянные конструкции. Газеты и доски объявлений сегодня пестрят предложения от разных производителей. В таком перенасыщенном рынке сложно сделать обдуманный выбор, и часто пользователи ориентируются на самые низкие цены и привлекательность рекламы. Такой подход заявляет о себе уже в первую зиму, когда возникают ошибки, возникающие при возникновении потрескивания. Не стоит повторять ошибки тысяч пользователей - выбор пластиковых окон нужно делать обдуманно. Небольшие знания теории понять, какая конструкция будет предпочтительнее в условиях конкретного дома или квартиры.

№1. Конструкция пластиковых окон

Чтобы нормально ориентироваться на рынке определенного товара, нужно знать, из чего и как он изготовлен. Главные элементы конструкции пластикового - это рама, створки, стеклопакет, фурнитура, уплотнитель и штапик. Рама и створки состоят из пластикового профиля, армированного стальным профилем.

Рама - это основа конструкции , устанавливается в оконном проеме. Профиль рамы состоит из нескольких камер, каждая из которых имеет собственное предназначение: для отвода конденсата, размещения армирующей планки, закрепления фурнитуры и т.д. Стеклопакет занимает основную часть конструкции пластикового окна, удерживается благодаря скрытым штапикам. Для придания герметичности конструкции используются уплотнители . Немаловажную роль играет и фурнитура, качество которой во многом зависит долговечность и надежность.

За счет конструкции конструкции пластиковое окно получает ряд преимуществ , среди которых стоит отметить повышенного уровня по сравнению с обычными деревянными окнами, высокий уровень звукоизоляции и защиту от несанкционированного проникновения.

№2. Каким должен быть профиль?

Профиль, изготовленный из ПВХ, получается безвредным, симпатичным и устойчивым к воздействию разных химических веществ, но пластик не выдержал бы серьезных деформаций и перепадов температур, поэтому профиль армируется сталью . Толщина металла не должна быть меньше 1,4 мм : чем толще будет металлическая вставка, тем более тяжелый стеклопакет можно будет установить. Профиль должен армироваться только оцинкованной сталью.

Качественный пластик имеет однородный цвет, гладкую и без зернистости поверхность, не имеет запахов. Обращайте внимание и на тип поверхности: матовый пластик практически впитывать загрязнения, которые будут практически устранять с поверхности. Глянцевый пластик , даже самый недорогой, будет намного удобнее в эксплуатации . Качественный профиль долговечный и спокойно должен выдерживать 50-60 лет эксплуатации.

№3. Толщина и ширина профиля

Под толщиной профиля обычно понимают толщину пластика профиля . От этого начальства, в первую очередь, зависит прочность и механическая стойкость материала. В зависит от толщины внешних и внутренних стенок профиля он делится на три класса:

  • класс А предполагает толщину внешних стенок от 2,8 мм и толщину внутренних стенок от 2,5 мм. Европейским стандартом считаются те окна, в которых толщина внешних стенок профиля превышает 3 мм.Именно такие конструкции могут устанавливаться в жилых помещениях ;
  • класс B . Такой профиль имеет наружные толщину от 2,5 мм и внутреннюю толщину от 2 мм. Подобные конструкции не такие долговечные, которые могут устанавливаться в нежилых помещениях;
  • класс С . Сюда входят профили, не соответствующие требованиям предыдущих классов. Сегодня электронные конструкции практически не используются.

Еще один важный параметр профиля конструкции - ширина, или монтажная глубина . Данный параметр никак не может быть меньше 50 мм , а для нормальной эксплуатации окна должны составлять 58-70 мм, тогда будут соблюдаться требования к тепло- и звукоизоляции помещения. Для самых шумных и холодных подойдут профили с большей толщиной, которая может достигать даже 130 мм.

№4. Количество воздушных камер профиля

Профиль внутри нескольких полостей, так называемых камер, которые не стоит путать с камерами стеклопакета.Камера профиля - это полость, вытянутая на всю его длину и заполненную воздухом или армирующим материалом. По количеству таких полостей выделяют 2-, 3-, 4 и даже 8-камерные профили , но наибольшую популярность получили 3- и 5-камерные конструкции . Как правило, позволяют заглянуть внутрь профиля продукцию производителей конструктивных камер.

Сценические объемы повышаются теплоизоляционные характеристики материала профиля.Если 3-камерный профиль отлично подойдет для окон, который выходит на южную сторону в тихий двор, то 5-камерный профиль будет незаменим для окон, которые выходят на северную сторону либо на шумную трассу.

№5. Количество камер стеклопакета

Стеклопакет, светопропускающая часть окна, состоит из двух и более стекол, пространство между которым заполняется воздухом ли инертным газом. Камерой называют пространство между двумя стеклами.

Однокамерные стеклопакеты находят применение в тихих районах с мягким климатом.Наружный спросом двухкамерные стеклопакеты , которые отлично гасят городской шум и обеспечивают в помещении оптимальную температуру. Для максимальной защиты от шума рекомендуют стеклопакеты, которые составляют пространство между стеклами имеет разную толщину . Еще лучше, если внутреннее стекло будет тоньше остальных, что обеспечит максимальную шумоизоляцию.

В продаже можно найти стеклопакеты и с большим количеством камер - 3 и даже 4 .Но стоит иметь в виду, что чем больше стеклопакетов в конструкции, тем больше ее общей вес, и тем более надежной и крепкой должна быть фурнитура.

№6. Тип стекла в стеклопакете

Качество стекла имеет значение не менее важное, чем количество камер стеклопакета. Сегодня производители могут использовать такие стекол , как:

  • флоат-стекло. Технология его изготовления позволяет получать исключительно ровное и одинаковое по толщине стекло, обладающее повышенной прозрачностью;
  • триплекс, или ламинированное стекло .Такие состоят из нескольких слоев стекол, каждое из которых ламинировано пленкой или жидкостью. За счет этого материала получает прочность и взломоустойчивость, его сложно разбить, и даже при повреждении такое стекло не оставляет острых осколков. Более того, триплекс будет более надежно защищать квартиру от шума;
  • селективные стекла покрываются в процессе производства или после него в вакууме специальными веществами, которые пропускают длинноволновое излучение, но задерживают коротковолновое, позволяя зимой максимально теплый воздух в квартире, летом не впускать жару.Селективные стекла могут быть двух видов: i-стекла имеют напыление ионами серебра, обладают высокой эффективностью и отличной светопрозрачностью, но боятся атмосферных воздействий, потому что они могут только с внутренней стороны. В отличие от них, k-стекла более устойчивы к внешним негативным воздействиям, но обладают несколько меньшей эффективностью;
  • цветное флоат-стекло обладает способностью снижать пропускание солнечной тепловой энергии.Окрашиваются такие стекла в массе и могут иметь практически любой оттенок. Вы получите еще и приятную уютную атмосферу;
  • армированное стекло отличается наличием армированной сетки, благодаря чему получается более безопасным и пожаростойким;
  • закаленное стекло по свойствам напоминает триплекс, но производится путем специальной химической или термической обработки. При разрушении такой материал образует массу мелких безопасных осколков.

№7. Какой уплотнитель лучше?

Уплотнитель - еще одна важная деталь пластикового окна, которая обеспечивает ему должную герметичность, защиту от внешнего шума, холода, попадания грязи и т.д. Сегодня в уплотнителях используются такие материалы:

  • резина . Получают этот материал путем вулканизации каучука серой. Среди всех агентов этот самый дешевый , поэтому используется в большинстве пластиковых окон.Он отлично герметизирует все щели, но имеет один серьезный недостаток - он «дубеет» при низких температурах, постоянные температурные перепады могут привести к его растрескиванию;
  • силикон - отличный безопасный и долговечный материал, который может похвастаться высокой долговечностью. В течение всего срока эксплуатации силикон не меняет своих физических свойств, а температурные перепады на него никак не влияет. Материал спокойно переносит температуру от -40 до +150 0 С.Более того, влага и солнечные лучи также не испортить такой уплотнитель. Среди недостатков материала высокая стоимость, из-за которой уплотнитель не столь распространен;
  • уплотнитель EPDM , или этиленпропиленовый каучук . Материал используется достаточно часто, так как при неплохих эксплуатационных качествах может похвастаться достаточно приемлемой ценой. Этот уплотнитель не боится воздействия атмосферных осадков, солнечных лучей, высоких и низких температур, механических влияний;
  • Уплотнитель ТПЭ (термоэластопласт). В обычных температурных условиях материал ведет как резина, а с повышением температуры материал размягчается как термопласт.

№8. Вентиляция пластиковых окон

Пластиковые окна, если они выполнены качественно и установлены правильно, отличаются высокой герметичностью конструкции , поэтому внешние воздушные потоки не будут проникать внутрь квартиры. В принципе, отсутствие сквозняков является одним из преимуществ конструкций, но что же делать с вентиляцией? В домах старой постройки, как правило, не предусмотрено приточная вентиляция, как свежий воздух проникал через щели в окнах и дверях.Новые владельцы пластиковых окон после их установки могут заметить, что воздух в квартире стал душным, затхлым, а на стеклах собирается конденсат. Все это свидетельство того, что не обеспечена нормальная вентиляция.

Производители пластиковых проблем возникают решить проблему размещения помещений:

  • режим микрощелевого проветривания . При определенном повороте ручки между рамой и створкой окна образует небольшая щель, которая не может сильно снизить тепло- и шумоизоляционные характеристики конструкции, но обеспечивает приток свежего воздуха;
  • использование форточки .Так как пластиковые окна изготавливаются на заказ по индивидуальным параметрам, можно получить конструкцию не только с помощью любого стеклопакетов и любого диаметра профиля. Форточка позволяет впускать свежий уличный воздух под самый потолок помещения, где он смешивается с комнатным воздухом. В помещении становится легче, а прямые потоки холодного воздуха на человека отсутствуют. Минус этого давнего и проверенного способа вентиляции заключается в том, что конструкция пластикового окна усложняется, становится дороже и тяжелее, а солнечного света в квартиру будет проникать меньше;
  • гребенки на окнах - простой, удобный, дешевый и эффективный способ вентиляции. В этом случае конструкция окна включает специальный регулятор, который позволяет фиксировать створку в необходимом положении. Как правило, позволяет использовать 4-5 режимов, позволяющих оставлять микрощель между рамой и створкой, так и достаточно внушительное пространство;
  • клапаны вентиляции - наиболее эффективный и удобный вариант, обеспечивающий необходимый уровень вентиляции в помещении. Так как сегодня представлены клапаны типов, требует отдельного рассмотрения.

№9. Какие бывают клапаны вентиляции?

В пластиковых окнах чаще всего используются таких видов клапанов вентиляции :

  • клапаны щелевого типа . Могут быть автоматического или механического исполнения . Это система, состоящая из наружного нижнего впускного клапана и верхнего внутреннего выпускного клапана, которые снабжают собой профили с отверстиями. Свежий воздух заходит в нижний клапан, нагревается и выходит через верхний клапан уже комнатной температуры. Таким образом достичь достижения оптимальной температуры в помещении и обеспечить приток свежего воздуха;
  • клапаны фальцевого типа обеспечение приток свежего воздуха за счет наличия фальцевых вырезов. Демонтаж окна не потребуется, стоимость копана небольшая, звукоизоляция будет сохраняться на должном уровне, но пропускная способность не самая высокая;
  • клапаны накладного типа практически не используются в жилых помещениях - они нашли распространение только на производственных объектах.Устанавливать такие клапаны необходимо во время монтажа пластиковых окон, иначе потребуется демонтаж конструкции. Клапан накладного типа отличается большой пропускной способностью, плохая тепло- и звукоизоляция помещения.

При выборе вентиляционного клапана стоит некоторые его параметры, важным из которых является пропускная способность : от показателя 30 м 3 / час на 1 человека. Важно обратить внимание и на особенности зимней эксплуатации, когда он просто не обледенел. Именно поэтому клапан должен обладать качественной тепловой изоляцией .

Стоит также обращать внимание на способ регулировки вентиляции , который может быть автоматическим, ручным или смешанным. Автоматическое регулирование клапана вентиляции обеспечивается за счет наличия датчика гигрорегулирования, который отвечает за отслеживание уровня в помещении. Сам процесс регулирования вентиляции обеспечивается за счет проходного прохода клапана.Подобным образом можно максимально снизить теплопотери в помещении, например, при большом количестве людей. При ручной настройки пользователю придется самостоятельно решать, когда проводить вентиляцию, а когда нет. Такая настройка более грубая.

Стоит отметить, что иногда вентиляционные клапаны устанавливают не в саму оконную конструкцию, а в стену около окна. Подобный вариант потребует намного более серьезных затрат времени и усилий.

№10. Способ открывания пластикового окна

Есть несколько основных вариантов открывания оконной конструкции:

  • поворотная, самая привычная для нас;
  • откидная;
  • поротно-откидная;
  • сдвижная. Используется, когда нет места для поворотного и откидного варианта, либо конструкция слишком тяжелая.

№11. Фурнитура для пластикового окна

Какими бы ни были качественными стеклопакеты или оконные профили, при использовании дешевой ненадежной фурнитуры вся конструкция уже через несколько месяцев после использования потеряет свои прежние характеристики.Чтобы выдерживать большой вес стеклопакета, оконные пели должны быть очень прочными и надежными.

Ручки - еще одно слабое место, и часто они разбалтываются. Владельцы пластиковых окон могут быть удивлены, когда они связаны с фурнитурой. Из всего этого делает выводы, что даже таким мелочам, на первый взгляд, являются ручки и петли, нужно уделять максимум внимания.

Сегодня производители окон обеспечивают самых разных вариантов исполнения элементов фурнитуры. Оконная фурнитура - это ручки, замки, запоры, защелки . В народе любят причислять к фурнитуре даже вентиляционные клапаны, москитные сетки, подоконники и отливы, но они фурнитурой не являются.

Ручки

Оконные ручки используются по несколько раз на день, поэтому должны быть особенно прочными. Ручки отличаются не только по материалу изготовления и цвету, но и по функциям:

  • стандартные . Позволяют открывать и закрывать окно, оставлять в приоткрытом положении.Не обладают никакими наворотами, поэтому стоят дешево и получили наибольшее распространение;
  • противовзломные . Внешне идентичны стандартным ручкам, но они не позволяют вскрыть окно благодаря специальному механизму, который блокирует окно при воздействии извне;
  • ручки с замком будут кстати в тех квартирах, где есть маленькие дети. Окно будет невозможно открыть, если не вставить ключ, но откидывать можно и без ключа;
  • съемные ручки также сохранят нервы родителям маленьких детей, которые могут стать причиной катастрофических последствий.

Петли

Главное, чтобы петли были выполнены из материала и выдерживали вес стеклопакета. По способу установки петли могут быть таких видов:

  • стандартные накладные. Состоят из двух металлических карточек, могут быть поворотными или поворотно-откидными. После установки для красоты закрываться декоративными накладками;
  • ввертные петли ранее использовались только для деревянных окон, сегодня и правила для пластиковых конструкций.Они крепятся к створке и раме резьбовыми штырями, а на одну петлю может приходиться 2-6 таких штырей: чем их больше, тем более надежной будет конструкция;
  • врезные петли - одно из самых лучших и распространенных решений для пластиковых окон. Их не видно, они обеспечивают большой угол открывания для створки, да и поддувать через эти петли не будет;
  • противовзломные петли , название которых говорит за себя, обеспечивает пользователю максимальную безопасность, их невозможно разобрать при закрытых окнах.

Замки и блокираторы

Всевозможные замки и блокираторы - это необязательный элемент конструкции окон, но если вы живете на первом этаже и опасесь взлома, или боитесь, что ребенок может открыть окно и выпасть из него, то стоит установить на окно дополнительное фурнитуру :

  • замок с одним или двумя запорами;
  • шпингалеты;
  • детские замки, которые блокируют распахивание створки, но не препятствуют ее откидыванию.

№12.Необходимые мелочи для окна

Устанавливает пластиковое окно, не стоит экономить на мелочах, - это не принесет большие выгоды. Намного более разумно будет снабдить конструкцию всем, чтобы ее эксплуатация была максимально долговечной и комфортной.

Какими необходимыми элементами нужно дополнить пластиковое окно? Среди самых важных:

  • москитная сетка. В ее необходимости убеждается каждый с приходом весны и лета.Обычно сетка вставляется в раму и несложно вынимается из нее, но можно снабдить ее собственными петлями - это вариант для больших окон;
  • подоконники играют декоративную и функциональную роль;
  • наличники - накладные планки для оформления оконного проема, выполнены из того же материала, что и подоконник;
  • откосы - это планки, которые вставляют между оконным профилем и стенами. Важно, чтобы эти элементы были выполнены максимально качественно, иначе из-за повышенной они будут покрываться плесенью;
  • отлив устанавливает внешнюю сторону быстрого отвода осадков. Может показаться, что эта деталь не так уж и нужна.

№13. Дизайн пластикового окна

Мы привыкли к стандартным пластиковым окнам в белых рамах, однако варианты гораздо и гораздо больше. Вот только основные приемы, которые используются для придания окну индивидуального стиля:

Стоит отметить, что пластиковые окна могут быть не только прямоугольными, но и овальными формами, арочными и т.д.

№14.Каким производителям можно доверять?

Сегодня производством пластиковых окон занимаются десятки и даже сотни фирм, но далеко не все делают свою работу добросовестно. Остановимся на самых крупных производителейх, которые зарекомендовали себя на отечественном рынке качественной, прочной и долговечной продукцией.

КВЕ

Немецкая компания , которая стала не просто лидером отрасли, а синонимом качества. Первое производство возникло в Берлине в 1980 году, и уже тогда компания была пионером в сфере высокопроизводительной экструзии. В очень краткие сроки производитель завоевал доверие как в Германии, так и по всей Европе, а в 1995 году вышел на отечественный рынок. Пластиковые окна производителя были настолько высокими, что решено было открыть два завода в России : один в Хабаровске, другой - в Воскресенске недалеко от Москвы. На российских заводах полностью соблюдена немецкая технология и контроль качества.

Более того, инженеры компании участвовали в составлении ГОСТов на пластиковые окна, и эти документы сопровождаются чертежами именно окон КВЕ, а это означает, что окна производителя стали отечественным стандартом.Конструкции, действительно, очень качественные, долговечные и продуманные во всех отношениях, но и стоят дорого.

Rehau

Швейцарская компания с 1948 года верна философии создания решений для минимального энергопотребления. Производство окон и дверей - основа деятельности компании. Тут стараются совершенствовать конструкции, чтобы достичь все более высоких показателей тепло- и звукоизоляции. Сегодня окна Rehau - одни из самых лучших в Европе и мире .Они способны противостоять даже самым лютым морозам, ветрам и обильным осадкам, будучи защитой не хуже кирпичной стены. Например, окно с 6-камерным профилем и глубиной в 86 мм заменяет кирпичную стену толщиной 1,3 м. Продукция компании отличается широким ассортиментом, морозоустойчивостью и экологичностью. Отличный выбор для суровых отечественных климатических условий! Правда, и заплатить придется немало.

Veka

Это немецкая компания , существующая с 1969 года.Сегодня она является одним из мировых лидеров по производству пластиковых окон и дверей . Производитель предоставляет огромным исследовательским, сотрудники которого постоянно работают над совершенствованием конструкций окон и технологии изготовления.

Сегодня десятки заводов компании работают в разных странах почти на всех континентах, но везде деятельность осуществляется под контролем руководителей главного офиса предприятия. Производство окон Veka осуществляется и в России , что позволяет отечественным покупателям получать качественный товар по более выгодной цене.Окна производителя переживают любые климатические условия и нагрузки: от зимы на Крайнем Севере до повышенной влажности и сильных ветровых нагрузок.

Trocal

Эта компания первая в мире представила пластиковые окна , изобрела многокамерные профили, коэкструдированные акриловые покрытия, предложила массу уникальных способов декоративного оформления профиля. Началось все в 1895 году с создания «Dynamit Nobel». Концерн производил взрывчатые вещества и искусственные материалы.После преобразований в 1954 году появилась компания Trocal , которая представила миру первое пластиковое окно. Все последующие годы были обновлены постоянными новыми разработками, внедрением инновационных технологий. Результатом стала популярность продукции компании по всему миру.

Сегодня компания уделяет огромное внимание производству не только качественного и долговечного окна, но и полностью безопасного для здоровья. Ассортимент различных конструкций, , сделано несколько разработок для производства окон конкретно для нашего рынка.

LG Chem

История южнокорейской компании LG Chem начинается в 1947 году, но производство пластиковых окон здесь пришли в 80-х годах. Сегодня окна компании зарекомендовали себя лаконичным дизайном, высоким качеством, отличным использованием ценными и эксплуатационными характеристиками.

SALAMANDER Industrie-Produkte GmbH

Эта немецкая компания образовалась в 2002 году в результате слияния двух известных производителей ПВХ-профиля: компаний SALAMANDER и BRÜGMANN.Компания SALAMANDER известна как крупнейший производитель обуви. Поиск новых материалов для ее производства в итоге вылилось в создание ПВХ-профилей. С тех пор в стенах компании родилось немало инновационных идей, которые покорили весь мир. Продукция сегодня выпускается во многих странах, в т.ч. и в России . На отечественных заводах используется современное немецкое оборудование, действует строгий контроль качества.

SCHÜCO

Компания осуществляет свою деятельность с 1951 года в Германии .Сегодня заводы и представители компании расположены по всему миру, как продукция отвечает самым строгим требованиям в плане дизайна, безопасности, комфорта и энергоэффективности. Продукция расширяется с учетом различных климатических систем, благодаря чему и получила широкую популярность в разных странах мира. Продукции компании ценят за ее идеальное исполнение, высочайшее качество и рекордную долговечность.

The Deceuninck Group

Еще одна немецкая компания , занимающаяся производством ПВХ-систем для окон.Она регулярно входит в мировые рейтинги лучших в своей сфере . За более чем 75 лет существования компания покорила более 90 стран, ее заводы находятся в 19 странах. В России широкая сеть представительств компании. Производитель предлагает несколько типов профилей с разной шириной и конструктивными особенностями, что позволяет найти идеальное решение для размещения в любых климатических условиях.

Proplex

Это ведущий отечественный производитель пластиковых окон , который работает с 1999 года и использует австрийские технологии.Компания постоянно расширяет производство, внедряет новые технологии, вводит новые модели и конструкции. Так как производитель использует лучшие мировые опыт и адаптирует конструкции под отечественные условия, пластиковые окна выходят надежными, прочными, они обладают отличными эксплуатационными качествами и при этом стоят недорого. Сеть представитель всей страны очень широкая, где обучают правильной установке конструкций, что не важно, чем качественное производство.

Montblanc

Отечественный производитель пластиковых окон, фигурирующий на рынке с 2000 года. Сразу же было закуплено современное австрийское оборудование, которому компания смогла выпускать качественную продукцию и продавать ее по невысоким ценам. Сегодня по всей стране работает 4 завода-производителя, которые выпускают окна в большом ассортименте.

В завершение

как пластиковое окно устанавливается на долгий отрезок времени, есть смысл уделить время изучению конструкции конструкции, ознакомлению с продукцией разных производителей, чтобы на основе выбрать идеальное для конкретных условий окна.

Статья написана для сайта remstroiblog.ru.

Пластиковые окна: особенности конструкции

Пластиковые окна: особенности конструкции

Давайте разберемся в устройстве пластикового окна (оно же - окно ПВХ), чтобы понять всё об особенностях конструкции окна, количестве и назначении комплектующих, от которых будет зависеть финальная цена пластикового изделия.

Посмотрите на стандартный балконный блок, который мы установили на одном из новых объектов Кировского ССК - типом панельном доме по адресу: г. Москва, ул.Киров, пер. Луговой, д.1

Основные элементы окна

Основными элементами окна являются:

  • стеклопакет
  • профиль
  • фурнитура

Именно эти производящие звук и эффекты на потребительские свойства: способность конструкции пропускать свет, звук и тепло.

Стеклопакет

Стеклопакет представляет собой герметичную конструкцию из двух или трех стекол (соответственно однокамерные и двухкамерные стеклопакеты).Между стеклами тонкостенная алюминиевая рамка с перфорацией, заполненная так называемым молекулярным ситом, поглощает остаточною влагу и защищает стекла от запотевания, а также несколько линий долговечных уплотнений.

В качестве себя инертный газ аргон это улучшает теплозащитные свойства стеклопакета.

Готовый стеклопакет по всему периметру заливается двухкомпонентной тиоколовой мастикой, не входящей внутрь ни влаге, ни пылью.

Гарантированный срок службы такого стеклопакета не менее 15 лет.

Стеклопакеты от "Нового окна" имеют разную толщину и количество камер:

  • однокамерные 16, 17, 24 мм
  • двухкамерные 32, 40 мм

Выражение "формула однокам стеклопакета в 24мм: 4-16-4" означает, что в "бутерброд" соединены два стекла толщиной 4мм с расстоянием между ними в 16 мм.

Как известно, стеклопакет занимает более 70% от площади всего окна.Поэтому от его качества зависит степень светопрозрачности, шумо- и теплоизоляции. Завод "Новое" Киров производит стеклопакеты на автоматической линии LiSEC (Австрия) из высококачественных комплектующих, а также использование стекла производства стекольного завода г. Бор. Продукция имеет сертификат.

Для увеличения теплоизоляции стандартного стеклопакета рекомендуется применять более широкую дистанционную рамку.

Так, большей теплоизоляцией будет обладать стеклопакет с рамкой 16 мм, а меньшей - 8 мм.Важно помнить, что при ширине не более 20 мм теплоизоляция практически не увеличивается, так как широкое пространство между стеклами быстрому отводу тепла из помещения наружу через стеклопакет.

С точки зрения увеличения шумоизоляции рекомендуется использовать стеклопакеты с дистанционными рамками ширины, а также со стеклами различных толщин.

Профиль

Это сложная конструкция, имеющая несколько воздушных камер (чаще всего три, но бывает и четыре, и пять), разделенных ПВХ-перегородками.

  • Внутри средней камеры металлический армирующий профиль , который обеспечивает жесткость рамы. Армирование профиля должно подбираться с учетом ветровой нагрузки.
  • По всему контуру профиля рамы и створки устанавливается уплотнитель .
  • В верхней и боковой частях оконной рамы могут устанавливаться проветриватели для проветривания помещения, а в нижней части фрезеруются пазы для отвода воды или конденсированной влаги и закрываются заглушками.
  • Профили имеют по периметру пазы для крепления фурнитуры и дополнительных элементов (подставочный, доборный профили и т.п.).

Составные части профиля

  1. Рама
    Главная несущая часть окна, своеобразная "коробка", которая собирается из пластикового многокамерного профиля и намертво крепится в оконном проеме. ПВХ-профиль нарезается строго по размерам конкретного окна, от точности обмеров зависит качество теплозащиты и звукоизоляции. Именно специалисты поэтому настаивают на том, что определяют размеры будущей конструкции сотрудники оконной компании. Рама удерживает вес створок солопакетами, поэтому к ее жесткости предъявляются высокие требования. Жесткость располагается внутри пластикового профиля, замкнутый или П-образный армирующий профиль.
  2. Створка
    Створка, так же как и рама, состоит из пластикового профиля. Необходима для того, чтобы окно имело открывающиеся части.Современное окно может иметь несколько вариантов открывания: поворотное, откидное, поворотно-откидное. В первом случае створка просто распахивается, как в случае окнах. Во втором - откидывается по типу фрамуги. Третий вариант сочетает обе возможности. Иногда створка остается глухой. Этот вариант часто применяется в больших окнах, состоящих из трех частей. В этом случае крайние створки делают подвижными, а центральную - статичной.
  3. Импост
    Эта важная и часто упоминаемая в разговорах специалиста деталь окна на нашем рисунке осталась без цифр. И на это есть сразу два объяснения. Во-первых, на картинке изображено окно, в котором створки соединяются при помощи другого конструктивного элемента. Во-вторых, для того, чтобы увидеть импост, пластиковые окна должны быть полностью открыты, пластиковый профиль со стальным усилением внутри. Служит для деления окна на части и для того, чтобы обеспечить соединение или более створок в конструкции одного окна. Представьте себе окно с распахнутыми настежь створками.Те поперечины, которые вы видите в открытом проеме, и есть импосты.
  4. Штульп
    Пластиковый профиль служит для соединения двух створок, но в отличие от окна с импостом одна створка является зависимой от другого при открывании и не имеет оконной ручки. Эту створку можно открыть, лишь открыв основную створку с ручкой. Такая створка без ручки, не может быть поворотно-откидной. Преимущество штульпового соединения заключается в том, что если полностью открыть две створки, то проем будет полностью свободным, т.к. штульп в отличие от импоста крепится не к раме, а к створке.

Фурнитура

Фурнитура включает в себя все разнообразие механизмов и приборов, надежное функционирование окна.

Сюда входят:

  • петли,
  • ручки,
  • механизмы открывания-закрывания, поворотно-откидные механизмы,
  • различные приборы для запирания и обеспечения безопасности (например, устройства для защиты детей от выпадения из окон: детские замки, блокираторы и фиксаторы).

От качества фурнитуры зависит надежность и легкость работы, а также некоторые теплофизические характеристики окон и балконных дверей.

Так, например, фурнитура обеспечивает:

  • Герметичность , а значит и тепло- и звукоизоляция окна за счет прижима створки к раме;
  • Поступление свежего воздуха в помещении за счет специальных устройств для проветривания;
  • Безопасность детей за счет специальных запорных элементов, исключающих возможность открывания окон детьми;
  • Безопасность дома за счет противовзломных механизмов (системы кругового запирания, защиты угловой петли, защиты от высверливания и запирания оконных ручек).
  • Заботу о близких с ограниченными возможностями (системы комфортного открывания окна за счет расположения ручки в нижней части окна)

Пластиковые окна - УСТРОЙСТВО, конструкция, строение или СОСТАВ пластиковых ОКОН, комплектующие.

Вас интересует из чего состоит пластиковое (металлопластиковое) окно? Как и любое другое непростое изделие, устройство металлопластиковых окон достаточно сложное. Впрочем, как и любое другое непростое устройство, которое собирается из различных комплектующих частей.И мы просто обязаны предоставить вам описание или информацию об использовании пластиковых окон, т.е. показать пластиковые окна в разрезе.Чтобы открыть их, например, компании ОКНА ВСЕМ, имели возможность их эксплуатировать. Вот вкратце составляющие пластикового окна или из чего делают пластиковые окна (то есть что входит в их состав):

  • ПВХ профиль для изготовления пластиковых (металлопластиковых) окон той или иной марки;
  • стеклопакеты того или иного типа или вида;
  • специальная фурнитура для ПВХ окон, позволяющая комфортно пользоваться створками пластиковых окон;
  • стальной каркас-усилитель (или армировка) в форме профиля и конфигурации, вставляемого в процессе производства окон в профиль для жесткости;
  • уплотнители для окон

Главный принцип устройства открывающихся пластиковых окон - это наличие неподвижной рамы и подвижной одинарной створки, в которую вставляется стеклопакет. И этот принцип коренным образом отличается от принципа строения старых деревянных окон, где широко применяется система двойных створок (спаренных или раздельных) со вставленными в них одинарными стеклами.

КОМПЛЕКТАЦИЯ ИЛИ СТРУКТУРА ПЛАСТИКОВЫХ ОКОН ПОДРОБНЕЕ.

ПВХ профили для производства пластиковых окон имеют сквозные внутренние воздушные камеры (от 3-х до 8-ми камер у разных марок и систем). Их - за счет теплофизических свойств нескольких прослоек воздуха увеличить теплозащитные качества металлопластикового окна в целом.

Внутри пластиковых профилей для окон устанавливается и закрепляется, армирующий вкладыш из оцинкованной стали, который принимает на себя ветровые нагрузки и предотвращает искривление профилей для металлопластиковых окон под действием высоких летних и низких зимних температур.

Все сопряжения оконных профилей со стеклопакетом, а также открывающейся и неоткрывающейся частей оконного защищенного уплотнителями для окон из чаще всего каучукового материала - EPDM, непрерывно по всему контуру. Уплотнители для окон предотвращают попадание влаги внутрь помещения и сквозное продувание металлопластикового окна.

Стеклопакет- герметичная конструкция из двух или трех стёкол (№5), разделенных между собой дистанционной алюминиевой рамкой (№2), соединяемой со стёклами при помощи герметиков (№1 и №4). В стандартном варианте между стеклами стеклопакета (камера) находится осушенный воздух. Осушение воздуха осуществляется силикагелем или молекулярным ситом (№3), находящимся внутри перфорированной дистанционной рамки и впитывающим излишнюю влагу.Камера (или камеры) стеклопакета могут также быть заполнены инертным газом - аргоном или криптоном, имеющими более низкую теплопроводность по сравнению с воздухом. В стеклопакете могут быть установлены любые стекла - и энергосберегающее стекло, и противоударное, и солнцезащитное, и триплексы и т.д.

Фурнитура для окон - набор металлических деталей, образующих единый механизм по контуре не "глухого" металлопластикового окна, обеспечивающий его открывание и закрывание. Набор фурнитуры для окон различных способов, самый популярный из них - обеспечивающий режимы обычного открывания, проветривания и микропроветривания помещения в одном комплекте.Все детали фурнитуры для металлопластиковых окон изготовлены из стали со специальным антикоррозионным покрытием.

Если комплектация пластиковых окон будет полной и их составляющие будут качественными, то при этом сборке и установке ваши пластиковые окна будут очень даже неплохо запираться и отпираться. Ваше жилище станет намного теплее, которое раньше "вылетала" на улицу через щели в старых деревянных окнах. С другой стороны, металлопластиковые окна препятствуют «естественным сквознякам», что мешает отводить излишней влаги из дома и что, в свою очередь, может приводить к выпадению конденсата в самых холодных местах помещения (например, нижняя часть стеклопакета, откосах, подоконниках и стенах в целом ).Чтобы избежать этих неприятностей, познакомьтесь, пожалуйста, с советами по этому поводу в статье о конденсате на окнах.
