Нормы проектирования котельной в частном доме

При проектировании собственного дома не следует забывать, что одной из важных, и при этом наиболее сложных и дорогих инженерных систем в нем является отопление. И чтобы заранее позаботиться о качестве жизни при строительстве или реконструкции, нужно не только рассчитать показатели по выделению тепла и экономии энергии, но и соблюсти все нормативы и требования.

Точное следование данным параметрам обеспечит не только комфорт, но и безопасность при эксплуатации оборудования. А в некоторых случаях несоответствие нормативам приведет к необходимости последующей капитальной перестройки уже готового жилища.

Общие правила расчета и оснащения котельной

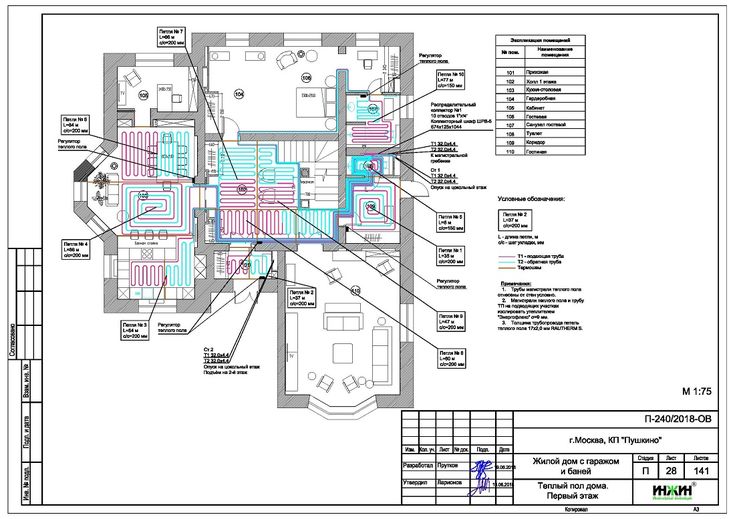

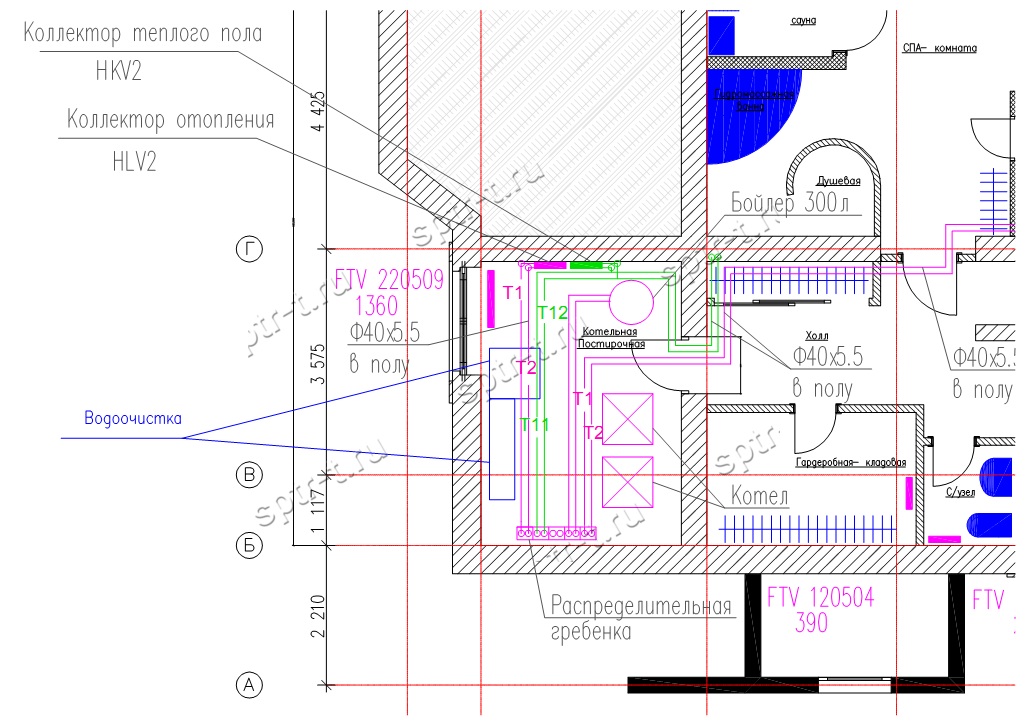

Выделить место для установки отопительного оборудования нужно еще на стадии составления проекта. А затем оборудовать его согласно установленным правилам в процессе возведения.

Без качественного и надежного источника тепла жить даже в самом красивом доме невозможно. Но если в ходе составления проекта не учтены нормативы и требования по оборудованию котельной, не выполнены строгие правила при строительстве, в результате можно получить множество неприятностей различного «калибра» – от мелких до, в прямом смысле, «разрушительных». И тогда придется серьезно потратиться на перестройку всего здания.

Прежде всего, нужно определиться, где разместится котельная – внутри жилого помещения или в пристройке. Решение вынести отопление в специальное помещение поможет освободить внутреннее пространство в доме, но потребует солидного утепления. Да и вид пристройки может ухудшить стиль и дизайнерское оформление участка.

Вне зависимости от того, находится котел внутри или снаружи, нормативы СНиП и технические условия необходимо соблюдать безоговорочно.

Основные требования к строительству

Основными документами, содержащими нормативы, касающиеся расположения и установки в частных домах котельных, являются «Инструкции Минстроя РФ» и «Пособие по проектированию…».

Но только квалифицированные инженеры с большим опытом работы без особого труда смогут разобраться в пунктах и параграфах этих многостраничных документов. Для остальных пользователей приведем основные выдержки из набора правил:

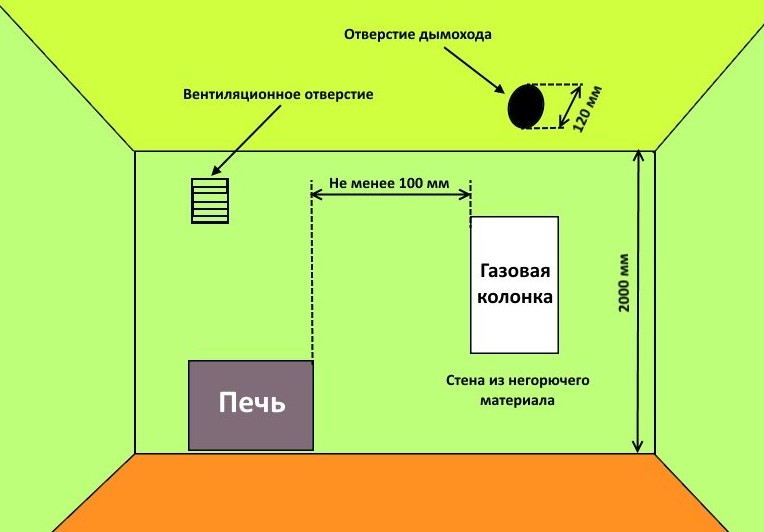

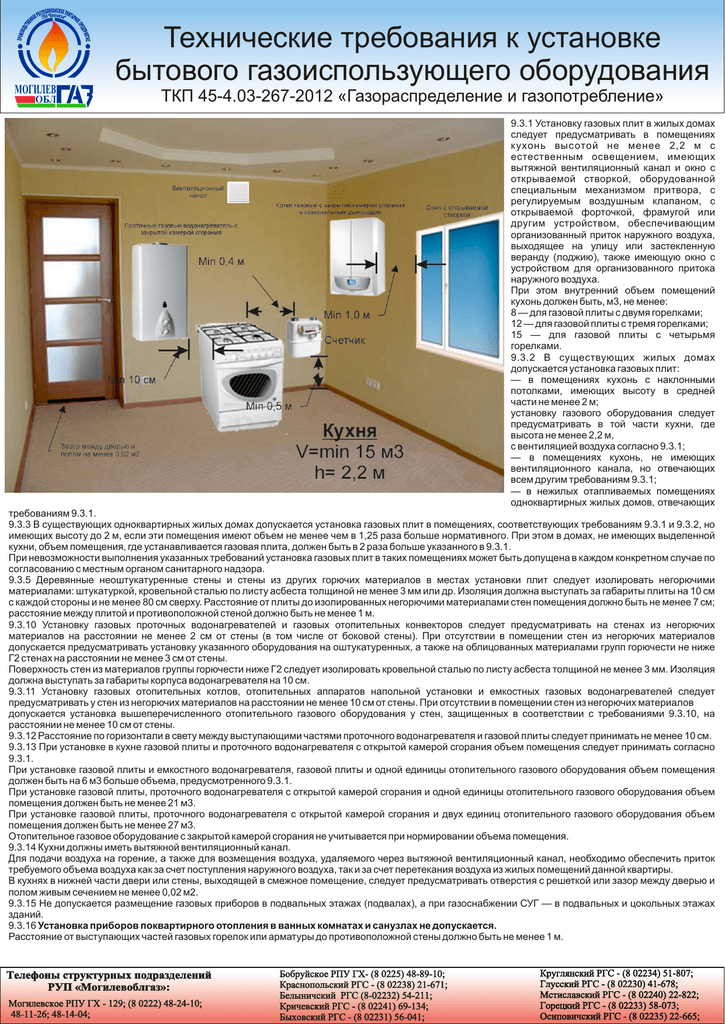

• Котлы разрешается располагать в общей кухне, если величина предельной производительности не превышает 50 кВт. Там же могут уже находиться нагреватель воды (колонка) или плита
• Устройства мощностью до 150 кВт могут монтироваться на любом этаже
• Если мощность котлов не превышает 350 кВт (совмещая теплоподачу и ГВС), их разрешается устанавливать только на нижних этажах (подвал, цоколь)
• Котельная размещается в комнате с потолками не ниже 2,5 метров
• Объем помещения для котельной рассчитывается, как 15 м³ плюс дополнительно 0,2 м³, которые нужно добавить на каждый киловатт оборудования
• Чтобы вентиляция была эффективной, вытяжка обязана обеспечивать удаление в час не менее 3-х кратного объема воздуха котельной
• Приток должен обеспечивать объем воздуха, не меньший оттока, и в дополнение обеспечивающий горение
• На окнах должна быть предусмотрена легко распахивающаяся форточка, для организации экстренного проветривания
• Внизу двери котельной нужно предусмотреть зазор площадью от 0,025 м² (или такую же по габаритам решетку)
• В помещении нужно обеспечить пространство для обслуживания и эксплуатации оборудования (от 15 м³)
• Огнестойкость стен должна составлять от 0,75 ч
• Конструкции стен не должны поддерживать распространение пламени по поверхности
• Чтобы обеспечить естественную освещенность, окно должно иметь площадь 0,03 м² на кубометр помещения (не менее 0,5 м²)
• Сечение отверстий для вентиляции должно быть не меньше 150х200 мм
• Направление открывания дверей – только из помещения

Существует ряд прочих правил. Например, в отношении электробезопасности:

• Светильники необходимо выполнять во взрывобезопасном формате
• Провода электропитания прокладываются в стальных трубах
• Управляющее и контрольное электрооборудование необходимо вынести за пределы комнаты

Чтобы выполнить многочисленные технические требования, разумнее всего поручить расчет и проектирование системы отопления специалистам. Так вы получите гарантию того, что все требования будут учтены, и вам не придется ломать стены и добавлять окна при установке и наладке оборудования.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Требования СНИП к минимальному объему котельной (бойлерной,топочной) в частном доме

Содержание:

1. Правила обустройства помещения
2. Требования при проектировании

3. Нормы, документы, правила

4. Варианты оборудования

5. Модульные

6. Обустройство газовой котельной

7. Обустройство электрокотельной

8. Обустройство помещения для твердотопливного котла

9. Обустройство помещения для дизельного котла

10. Дополнительные элементы

11. Обустройство вентиляции

12. Дымоход

13. Особенности выбора и установки дверей

14. Заключение


Для коттеджей, загородных домов или даже построек внутри города в последнее время все чаще используется автономное отопление. Оно не только обеспечивает возможность обогрева, когда нет централизованной коммуникации, но и дает некую степень независимости от сезонных отключений и регулировки уровня нагревания извне. Но для этой системы понадобится источник – котел, который устанавливается в отдельной комнате, либо даже в пристройке, созданной именно для этих целей.

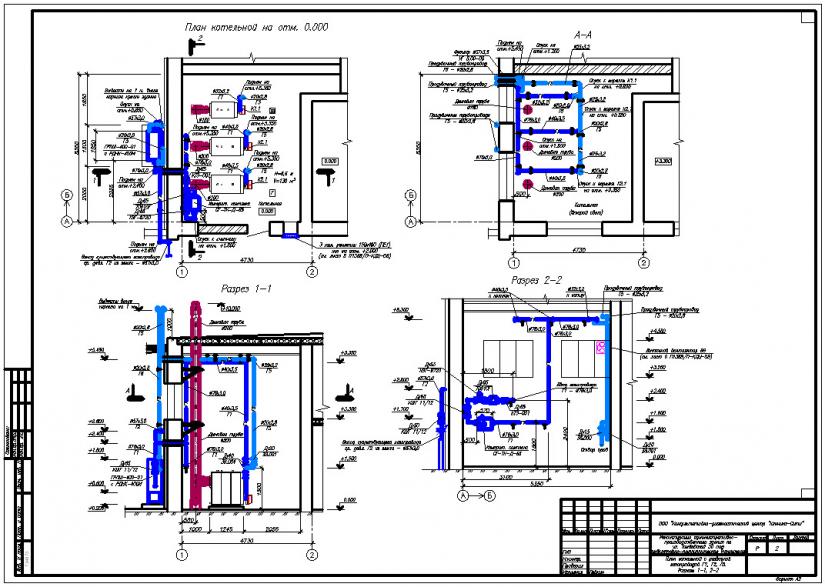

К этому помещению выдвигается ряд условий, которые обязательны для соблюдения. В этом обзоре мы рассмотрим требования и нормы проектирования, нормативы для газовой котельной в частном доме, минимальные размеры, эксплуатационные условия и иные значимые аспекты. А также заострим внимание на ценовом параметре различных вариаций.

Правила обустройства рабочей зоны

Наиболее корректное название этого пространства – бойлерная. Она представляет собой определенное пространство, в котором установлены котел и дополнительное оборудование: разводка труб, насосы для принудительной подачи водного потока, приборы для измерения температуры и давления, различные системы для кондиционирования и вентиляции.

Ей обычно становится:

• Чердак. Весьма распространенный вариант, который наличествует практически в каждом доме. Но его иногда приходится серьезно переоборудовать, если функция не была определена на этапе строительства;

• Подвал. Более удобный вариант, поэтому и используется чаще. Да и в плане безопасности гораздо удобнее – не придется на крайний случай укреплять поверхность, на которой располагается резервуары;

• Отдельная постройка. Третий тип, который используется реже.Такую конструкцию присоединяют к жилищу уже после возведения общего строения. Соответственно, для соединения придется создавать новые проходы, а также вписывать в общий проект новую зону;

• Техническое помещение. Возможно, лучший вариант. Ведь требования по СНиП относительно объема, размера бойлерной для газового котла носят строго определенный характер.

  А технические комнаты как раз заранее под них и рассчитываются еще на этапе проекта самого жилища. Владелец даже не знает, что это комната отвечает всем современным рамкам и условиям, ведь проектированием обычно занимаются профессиональные строительные компании.

Впрочем, установка допускается и в иных локациях. Просто их сложно подогнать под требуемые параметры. Да и просто это не очень удобно. Ведь по СНиП зона должна быть не менее 15 кубических метров, а не каждая кухня имеет столько свободного пространства. Более того, есть еще и ограничения по высоте стен, они обязаны быть не меньше, чем 2.5 м. Это весьма высокий показатель и не всегда получается ему соответствовать.

Есть и ряд иных условий, касающихся конкретно топочной. Это отдельный выход сразу на улицу. В кухне такое часто не предусматривается. Необходимо также располагать окна по всему пространству, а это не менее 30 см2 на каждый м3 рабочей зоны. В итоге, придётся установить несколько окон или одно крупных размеров.

Для подбора исполнителя, готового оказать профессиональную помощь в подготовке документов по земельному участку и проекта строительства дома рекомендуем воспользоваться поиском по компаниям в каталоге Building Companion. В профиле подрядчика можно ознакомиться с отзывами, портфолио и запросить оценку стоимости работ.

Получить консультацию специалистов по вопросам подготовки к строительству »

Требования газовщиков к котельной в частном деревянном доме и иным постройкам при проектировании

Теперь сформируем список того, что в обязательном порядке потребуют при проверке. Сразу поясним, что если бойлерная уже действующая и активно эксплуатируется, а ошибки были выявлены во время проверки, это грозит серьезным штрафом. Кроме того, создается серьезная опасность для жизнедеятельности жильцов и нарушается пожарная безопасность.

Итак, на этапе создания проекта необходимо обратить внимание на следующие аспекты:

• Размеры зоны. Указанные требования действуют для любого типа построек: дерево, кирпич, шлакоблок (всегда 15 М3). Меньше не допускается, а вот увеличение возможно. Причем если котел будет особо крупный, больше стандартного или Вы планируете разместить сразу два устройства, то комната должна быть соответствующей величины;

• Максимальный предел количественного фактора оборудования. Это относится именно к бойлеру. Не больше двух одновременно, иначе понадобится вторая пристройка;

• Наличие проходов. Один на улицу, один в помещение. Объединить их в виде какого-то открытого коридора нельзя. Если есть отдельная котельная в частном доме, требования всегда четко одинаковые – вход и выход;

• Двери не должны блокировать друг друга, а также обязаны открываться наружу;

• Огнеупорное покрытие при отделке поверхности (особенно стен). Не допускается использование горючих материалов. То есть, обычными бумажными обоями оклеить явно не получится. Как и закрыть всю поверхность необработанной вагонкой;

• Функционирующий счетчик. Прибор должен всегда демонстрировать актуальную информацию;

• Возможность наладки. А значит, доступ ко всем частям устройства в любой момент времени. Захламлять пространство запрещено, если с какой-то стороны к аппарату нельзя подойти – это нарушение;

• Наличие окон, которые имеют механизм для простого открывания. А также форточку, которую желательно держать открытой;

• Дымоход, если он требуется по эксплуатационным нормам. А также корректно сконструированный вывод. Не всегда позволен вывод через стену, к примеру;

• Наличие правильно построенной вентиляции. В зависимости от типа бойлерной понадобится естественная или принудительная.

Главный аспект – это габариты. Ведь размер помещения для газовой котельной в частном доме, требования СНиП, минимальная площадь – это проверяется в первую очередь. Укладываемся в 15 кубов.

Часто забывают, что вес бойлера тоже имеет значение. Если он превосходит 200 кг, то уже считается слишком тяжелым для пола. Для него формируется отдельный фундамент, на котором его и положено располагать. Взвешивать его не будут, конечно, но для любой марки указаны весовые параметры, в том числе, при заполненном водой режиме во время эксплуатации. Учтите, что 200 кг – это совокупный вес, а не просто 200 литров максимальной загрузки.

Нормы и документы

Все обозначенные выше нормативы устанавливаются на всей территории Российской Федерации, с небольшими исключениями, которые зависят от регионов. Основная документация закрепляется в СП, СНиП и МДС. Все предписания носят обязательный характер. Отклонения, особенно при наличии умысла, носят административный характер. Это не просто какая-то оплошность, это правонарушение, ведь такое халатное отношение вполне может поставить жизни домочадцев или соседей под угрозу. Поэтому следят за их исполнениям очень ответственно.

Хотите узнать про особенности проектирования дома, получить консультацию специалиста по подбору участка и этажности планируемого объекта? В каталоге компаний на Building Companion Вы найдете большой выбор строительных компаний, которые помогут решить данные вопросы. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости строительства.

Найти эксперта по строительству для консультации »

При создании проекта, а также при выполнении конкретных работ по монтажу, пуско-наладки и иных требуется обзавестись помощью настоящих профессионалов. Не местечковых бригад, а лицензированных компаний, способных выполнить  работы в соответствии с текущими предписаниями действующего законодательства.

Варианты обустройства

Отдельные типы имеют прямую зависимость от видом отопления, системы подачи, топлива и габаритов всей постройки. Отталкиваться необходимо от массы факторов. Это и объем котельной для газового котла, нормы в частном доме, параметры комплектующих (насосы, радиаторы, объем водных масс), расположение зоны.

Посмотрим, как решения предусматривает современный строительный рынок. И какие из них будут самыми оптимальными в той или иной ситуации.

Модульный тип

Особый вид, который представляет собой сразу собранную конструкцию. Габариты небольшие, в пределе 2.5 м. Соединяется со зданием с помощью специальной трубы, которая покрывается специальным утеплением. Ведь при наших зимах значительных расход тепла в этой точке будет обеспечен. Работает на различном виде топлива, чаще всего на дизельном. Хотя допускается и газ, и твердое топливо. Имеет специальное покрытие, которое удерживает тепло, но может обогреть постройку лишь небольших размеров. Обычно устанавливается лимит до 1.3 тысяч кубических метров.

Главная особенность – возможность смены дислокации. Такую конструкцию можно в любой момент отключить и перевезти в другое место.

Газ

Итак, какой должна быть котельная в частном доме, стандарты при газовом оборудовании. Требования уже жестче. Все те же 15 кубов при общей площади не менее 6 м2. При этом поверхность стен, пола, потолка обязана не допускать возгорания. Причем не только при нагревании до определенной температуры, но даже и под воздействием открытого пламени. Это элементарные правила пожарной безопасности.

Все двери открывают сугубо наружу, и их размер должен достигать хотя бы 80 см. Стоит уточнить, что функционировать должна также система вентиляции, чтобы в случае необходимости допустим был слив излишней воды.

Минимальное расстояние от устройства до ближайшего окна – один метр. Следует также отметить, что, хотя сам монтаж больших котлов в отдельной постройке подразумевает установку только у глухой стены, он должен быть расположен не в упор к ней. Самый маленький возможный промежуток составляет 30 см.

Электрокотельная

Это щадящий вид. Можно смело игнорировать повышенные требования к вентиляции, ведь не выделяется серьезных запахов, газов и прочих отходов при работе. Этот бойлер разрешается ставить даже внутри жилья, никаких препятствий нет. Электричество опасно лишь перепадами, поэтому в обязательном порядке ставится предохранитель и заземляются выходы и клеммы. Такой регламент подразумевается при работе со всеми электроприборами высокой мощности.

Все техусловия по объему помещения для котельной электрического типа в частном доме гораздо проще, чем для газа. Но стоит помнить и о том, что в итоговом ценовом значении газ обходится значительно дешевле. И эта колоссальная разница в перспективе легко перекрывает недостатки, связанные с излишними трудностями при монтаже. Через пару лет все затраты легко окупаются на экономии посредством цены топлива, ведь энергия у нас в стране влетает в копеечку.

Котел на твердом топливе

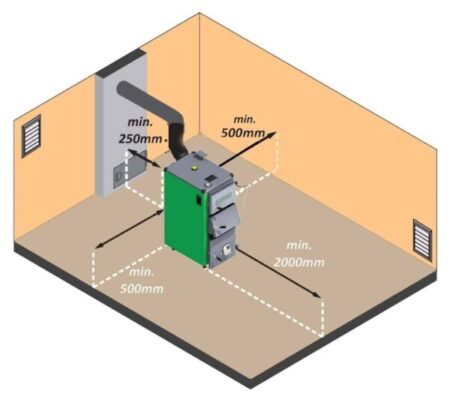

Тут есть парочка своих особых моментов. В первую очередь, площадь возрастает, вместо привычных 6 квадратов необходимо уже 8. А также рабочая зона вокруг котла снижается до 10 см.

В остальном, отличия не слишком большие. Только большее внимание уделяется огнеупорности покрытия и стен. И если нет доказательств, что отделка не воспринимает открытый источник огня, то понадобится еще одна мера защиты. Это лист стали, который наносится по всему пространству толщиной более 2.4 мм. Крепится любым удобным образом на усмотрение домовладельца.

Дизельный

Это самый опасный вариант. У таких моделей есть привычка при неправильной эксплуатации возгораться и даже взрываться. И если минимальный размер котельной в частном доме СНиП определяет как 6 или 8 м2, то в этом случае придется прибавить еще 1 м. Но только в случае, если горелка располагается близко к стене. Ведь до опоры должно быть не менее метра. Причем в эту зону нужно еще и поместить резервуар с водой, которой в экстренном случае заливает помещение. А значит, придется еще сильнее увеличивать конечную площадь, чтобы не перекрыть доступ к котлу.

Дополнительные элементы

На этом мы перестаем рассматривать сам бойлер – главную причину переоборудования постройки. Но есть и некоторые сопутствующие факторы, которым нужно уделять внимание. К ним тоже выдвигается ряд условий, которые придется соблюдать. Главная ошибка многих владельцев коттеджей часто состоит в том, что они концентрируют свое внимание на габаритах помещения и забывают, что проверка вполне может выписать штраф по более прозаическим причинам. Далее мы остановимся на деталях, которые нужно учесть в обязательном порядке.

Вентиляция

Система вентилирования соединяется с выводом дыма. Это экономия места и ресурсов при возведении.

Бойлерная обязательно должна проветриваться, даже если размеры газового котла для частного дома минимальные. Все равно должен быть достигнут лимит до трех полных циклов воздуха в помещении каждый час. То есть, полный воздухообмен должен проходить во временном диапазоне 20 минут.

Единственный способ избежать такой нужды – установить электрическое оборудование.

Дымоход

Устанавливается в том случае, если присутствуют продукты сгорания. Все нормы вполне стандартные. Диаметр самого дымохода должен превосходить трубу. Важно, чтобы вывод дымохода был над кровлей. То есть, это самая высокая точка. Внутреннее устройство значения не имеет: кирпич, металл или модульная труба.

Двери

Как уже отмечалось, их должно быть две. Одна ведет в жилую постройку, вторая на улицу. Уличная может быть почти любой. Требования есть только по габаритам, но это уже зависит от проема. Сделать ее жилец способен даже из дерева.

А вот в жилую часть должна вести огнеупорная дверь, которая без проблем выдержит прямое пламя не менее 10-20 минут. Поэтому под такую задачу подходит только один материал – металл.

Заключение

Теперь Вы узнали, какой может быть площадь топочной с газовым котлом или при других бойлерах. Мы рассмотрели дополнительное оборудование и объяснили, что будет за нарушение норм СНиП. Соответственно, чтобы потом не приходилось платить огромные штрафы и переделывать все с нуля, лучше заранее обращаться к профессионалам. К компании, которая выполнит заказ на экспертном уровне в соответствии с законом нашей страны.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Типы котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

• встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
• блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

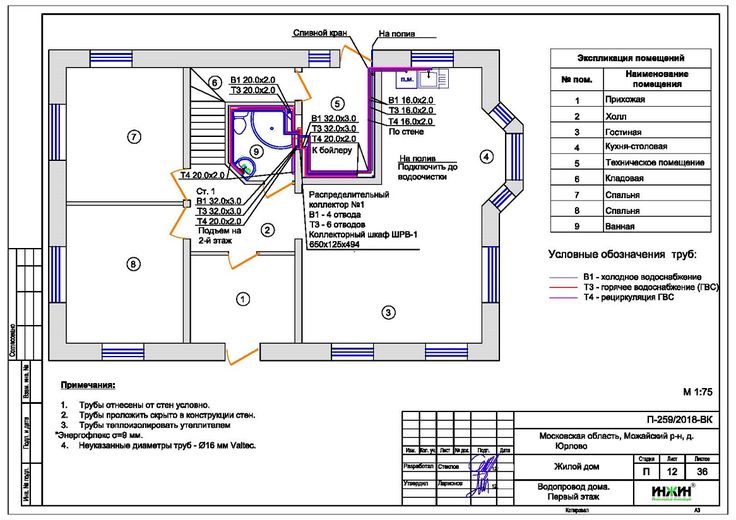

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

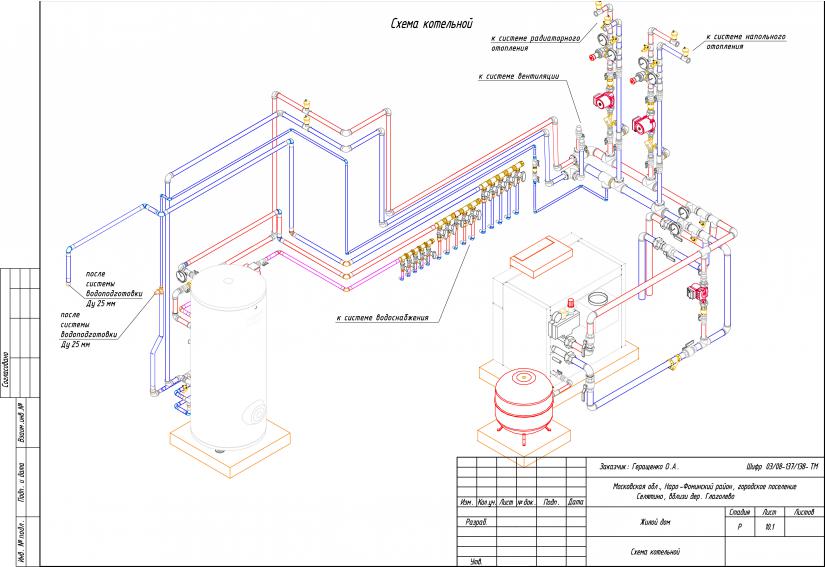

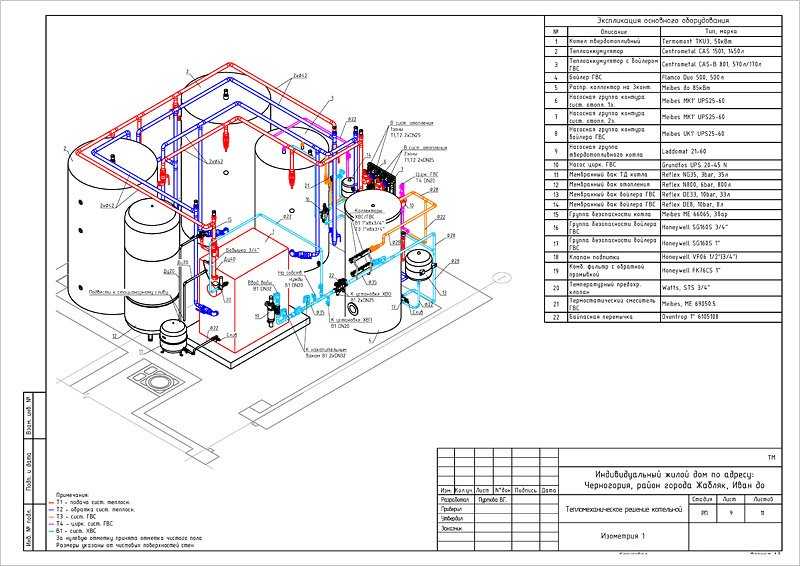

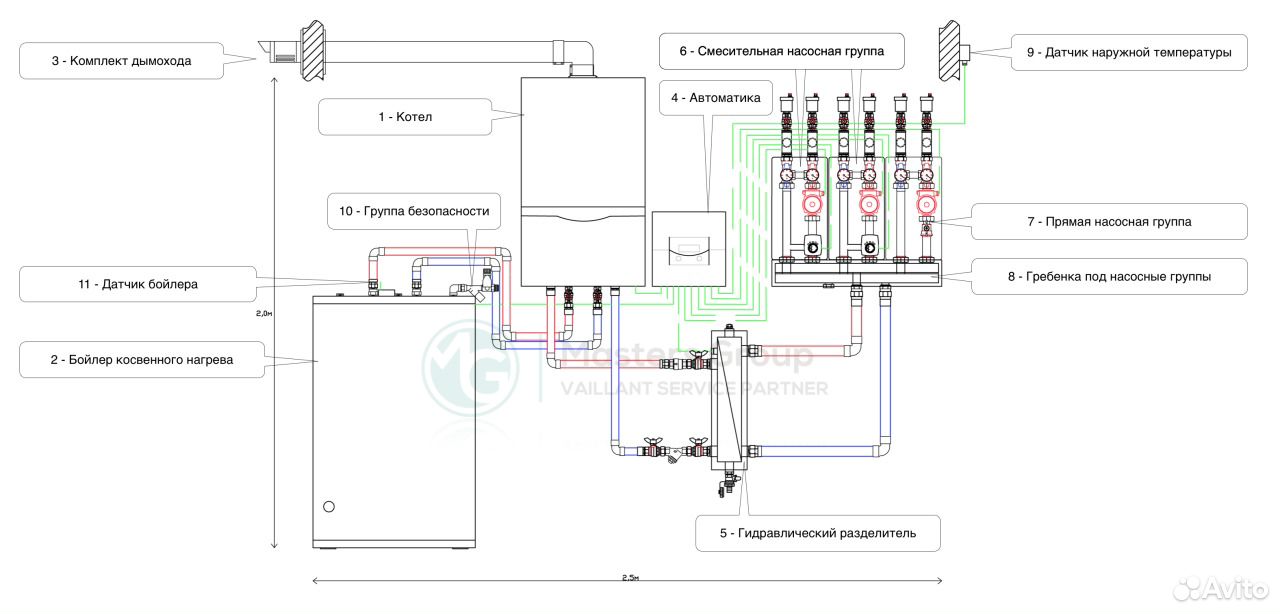

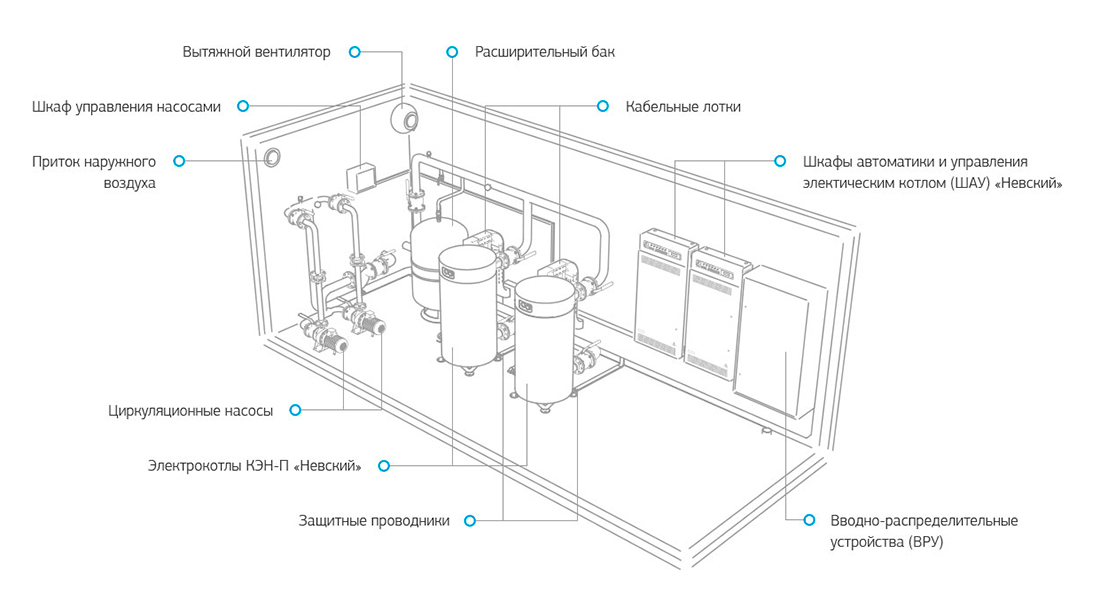

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект снаряжения, который может состоять из набора следующих элементов:

• котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях установить сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
• котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
• расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
• аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
• циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;

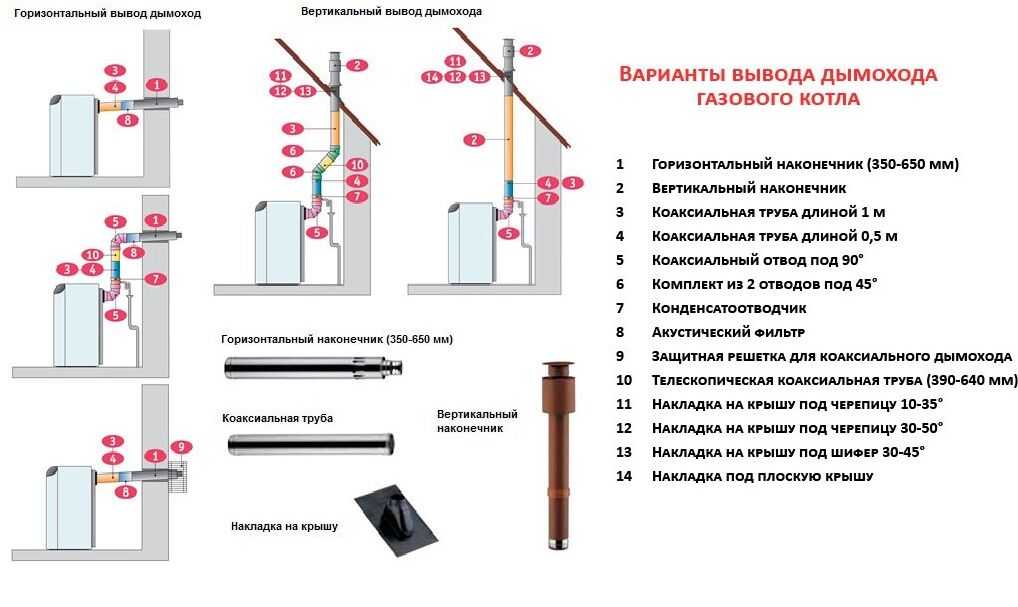

• дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
• охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
• автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
• запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
• трубы по которым вода от котла поступает к радиаторам;
• фильтр Необходимо очищать воду перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Не обязательно использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

• газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
• твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
• мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
• Электрокотлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

• настенные;
• для наружного применения.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4.

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

• Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
• при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
• В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
• Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
• дверь, ведущая из котельной в дом, должна быть противопожарной.

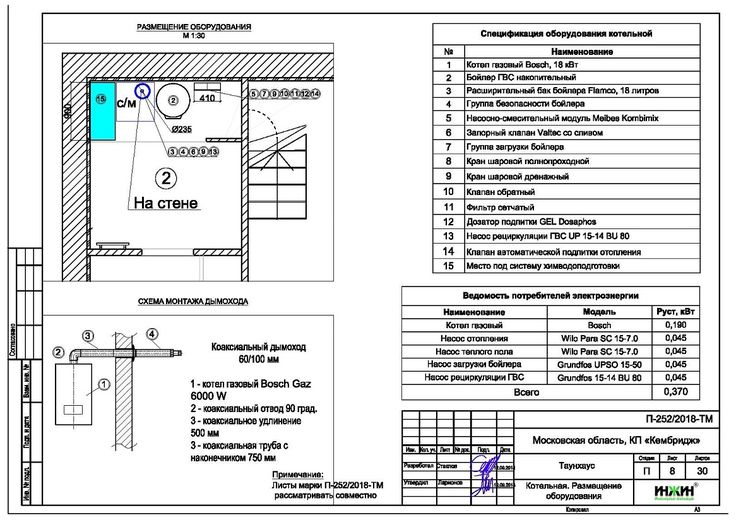

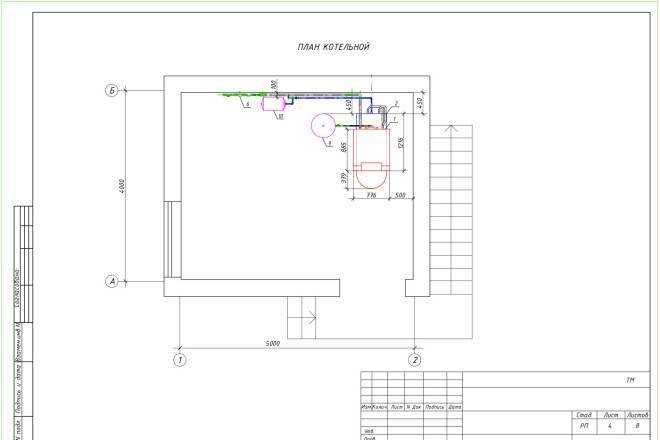

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигают такие нормативные акты, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

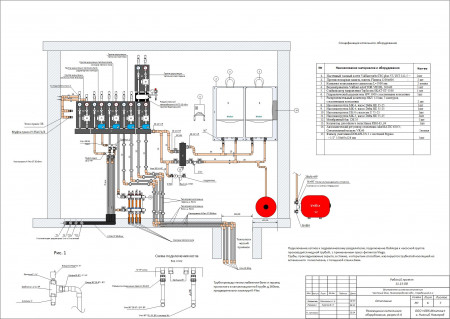

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

• помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке ² ;
• высота помещения не менее 2,5 м;
• объем помещения — 15 м ³ и более;
• Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
• минимальный размер оконного проема 0,03 м ² /1м ³ помещения;
• наличие подиума для напольного котла высотой не менее 5 см;
• 1 м свободного пространства должно оставаться перед котлом ² , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• принудительная вентиляция и канализация;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
• если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не значит, что необходимо выполнять все общие требования.

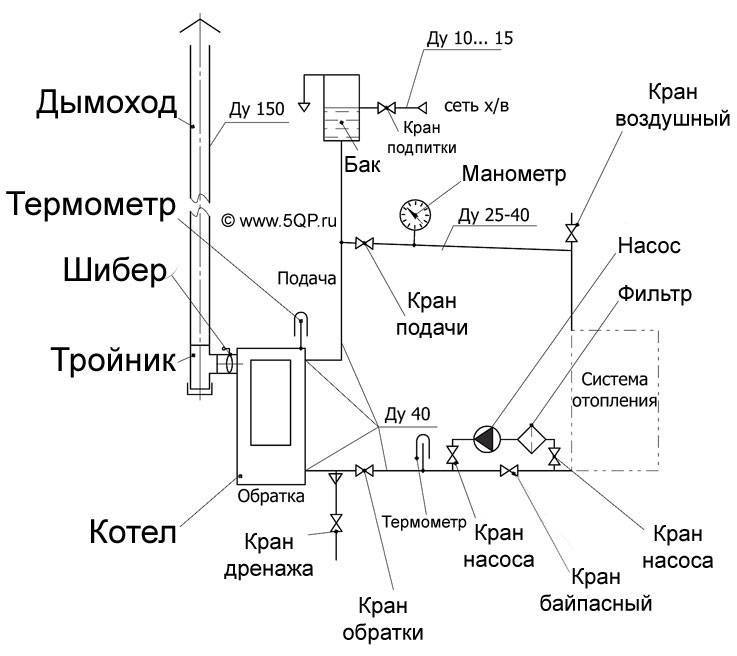

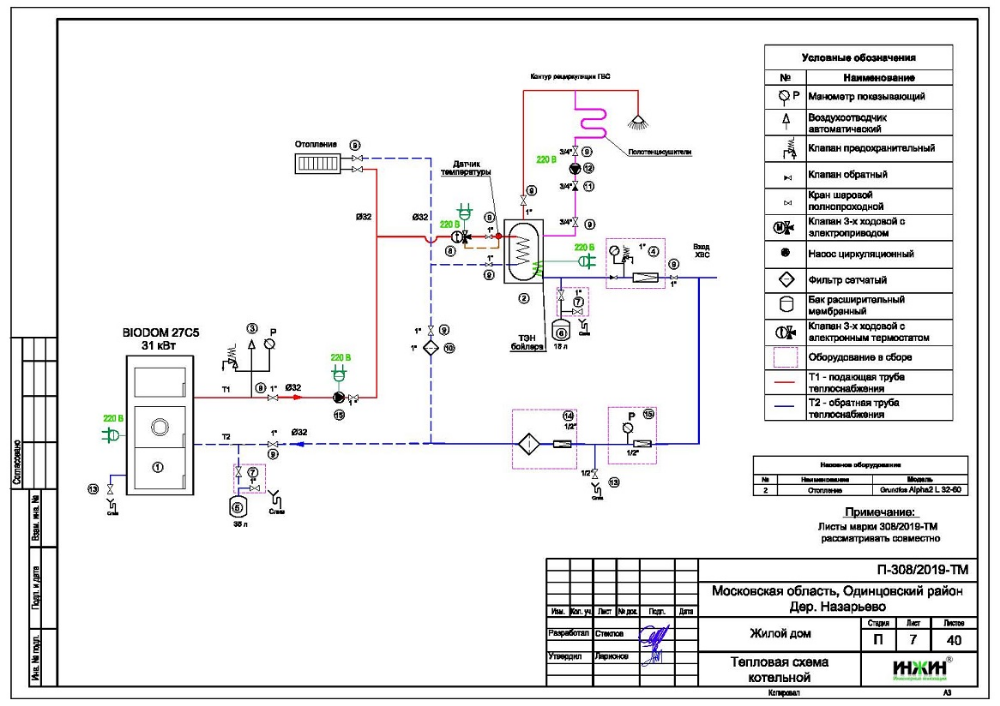

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

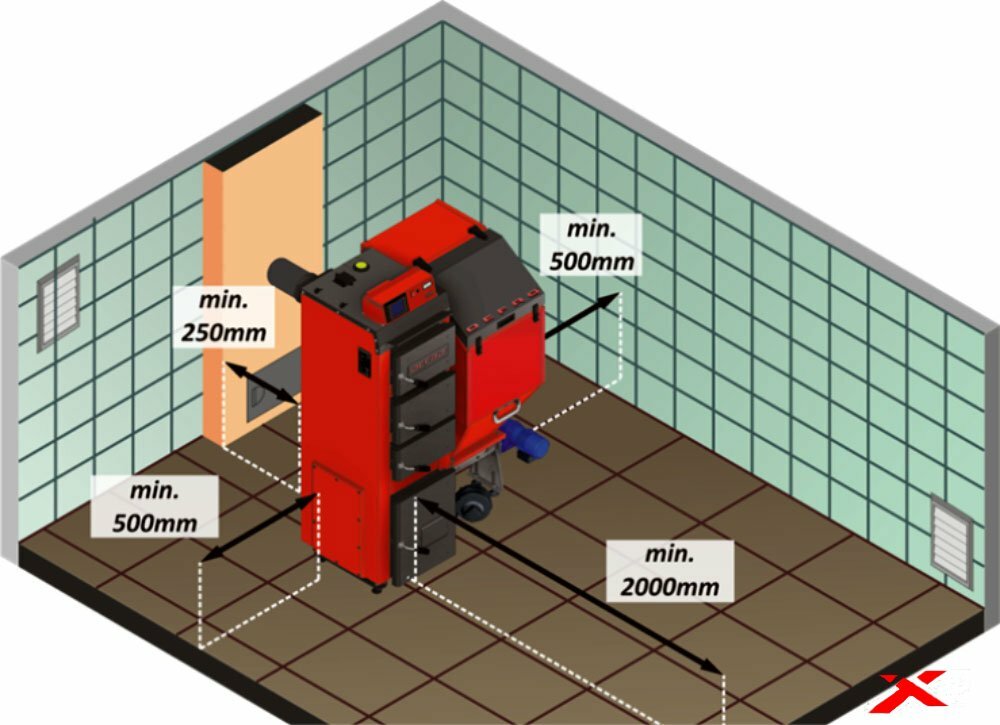

• расстояние от котла до ближайших стен и предметов от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см ² оконный проем;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м ² ;
• при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;

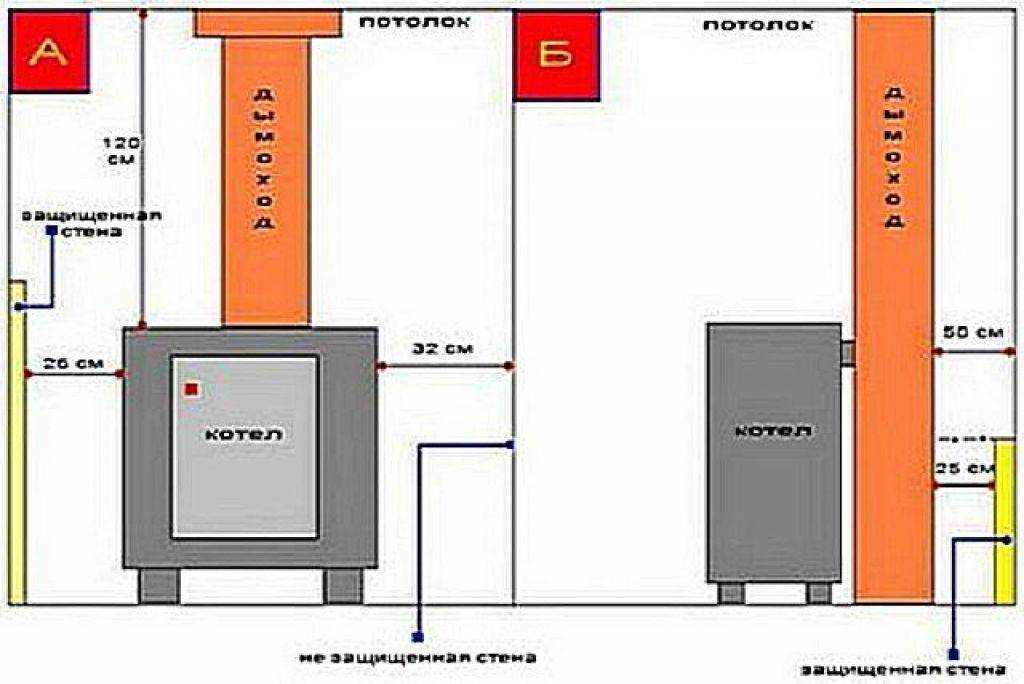

• Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

• в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м ³ . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
• Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

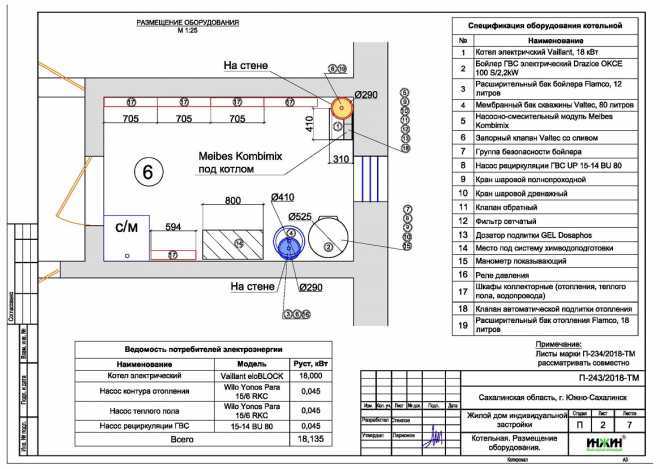

Котельная с электрокотлом

Электрокотел Не сжигает топливо, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

• дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
• В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
• независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
• если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
• Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

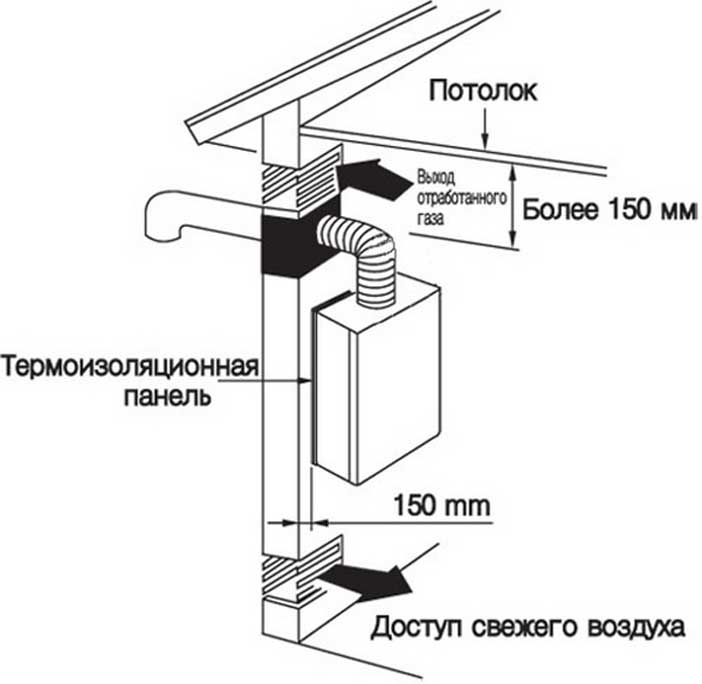

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

• Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м ³ , то за час в нее должно поступать 45 м ³ воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;

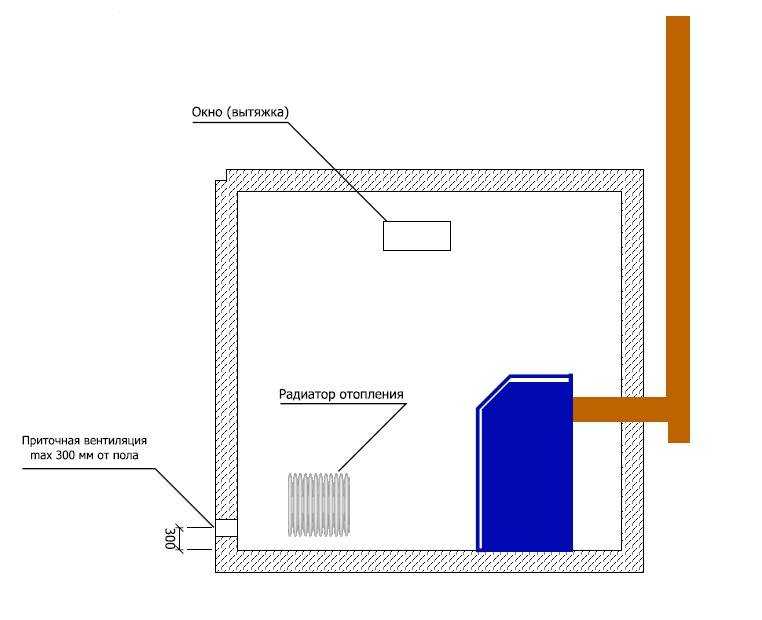

• для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
• если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. Даю 8 см на 1 кВт мощности котла ² вентиляционная площадь;
• при использовании общедомовой вентиляции размер отверстий рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см ² отверстий;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7. Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м ³ (при высоте потолков 2,7 м это около 480 м ² ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому. Стандартная длина 6 м, но может быть увеличена. Монтаж такого оборудования прост. Его просто нужно установить возле дома (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Обычно такое оборудование обеспечивает резервное питание.

Наконец

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, то лучше доверить подготовку проекта специалистам. Если оборудование не отличается особой мощностью, то собственноручно составленный проект желательно показать профессионалу. Консультация регулирующих служб не будет лишней.

Теги:Котел отопительный

плюсов и минусов, стандарты дизайна

Типы крышных котельных

Наиболее приемлемым вариантом размещения такой котельной считается конструкция с плоской крышей. Для этих источников теплоснабжения предусмотрены установки: встроенная и блочно-модульная котельная (БМК).

БМК

Блочно-модульные газовые котельные поставляются в полной заводской комплектации. К заказчику они поступают практически со 100% готовностью, поэтому запускаются в кратчайшие сроки. Современные крышные котельные работают круглый год в автоматическом режиме на отопление и горячее водоснабжение и не нуждаются в постоянном обслуживающем персонале.

Все котельное оборудование подобрано по проектным технологическим параметрам и соответствует действующему законодательству в части обеспечения безопасной эксплуатации. В состав блока входят котлы с учетом пиковой мощности, насосы отопления и горячего водоснабжения, вентиляторы и дымососы, дымовые трубы, первичные устройства управления тепловыми процессами и система автоматического управления. БМК оборудован качественной теплоизоляцией и надежной приточно-вытяжной вентиляцией.

Встроенный

Встроенная крышная котельная в многоквартирном доме строится по индивидуальному проекту, в котором тщательно рассчитывается каждый элемент тепловой схемы с целью создания надежной и эффективно функционирующей системы отопления.

Котельная чаще всего изготавливается из сборных многослойных конструкций или стандартных железобетонных изделий. Сборка схемы отопления котельной осуществляется на месте, с использованием точно подобранного оборудования, разработанных схем встроенной котельной, в соответствии с проектной спецификацией на оборудование и материалы.

Комплектация осуществляется заказчиком объекта или по отдельному договору с монтажной организацией. Схема крышной котельной в многоквартирном доме встроенного типа включает газовые котлы с учетом резерва, насосное оборудование, систему дымоудаления и вентиляции, химводоподготовки и КИПиА.

Обычно такие котельные устанавливаются в течение нескольких дней, затем начинается процесс наладки котельного оборудования и завершающий этап приемки котельной в эксплуатацию.

Нормы и требования к эксплуатации

Требования к проектированию и монтажу крышных котельных есть, но они минимальны. Все они основаны на обеспечении безопасности при эксплуатации конструкции.

В частности, необходимо регулярно выполнять следующее:

• Необходимо постоянно проверять приточные и выпускные клапаны, благодаря которым котельная вентилируется.
• На этапе проектирования необходимо предусмотреть установку датчиков, обнаруживающих любые возгорания, утечки газа и другие аварийные ситуации. Кроме того, должен быть установлен газоизоляционный фланец, способный отключить всю систему в случае пожара.
• Крыша многоэтажного дома должна быть оборудована сигнализацией, которая немедленно начнет оповещать окружающих звуковыми и световыми сигналами о пожаре в котельной.
• Котельная должна быть оборудована окнами и дверьми, ведущими непосредственно на крышу. Вам также понадобится специальный пожарный лифт и служебный выход. Освещение котельной должно соответствовать нормам.
• Для каждого газового котла должна быть предусмотрена отдельная дымовая труба, и все они должны быть одинаковой высоты. Расстояние между трубами может быть любым.

Для обеспечения более стабильной и безопасной работы котлов на крыше к ним должна быть подключена отдельная ветка электричества. Это позволит нейтрализовать возможные скачки напряжения по дому, которые могут привести к выходу из строя всего отопления система.

Также желательно предусмотреть альтернативный вариант электроснабжения, в частности приобрести дизель-генератор.

Согласно правилам техники безопасности дымоходная труба должна быть не менее чем на 2 метра выше высоты крыши самой котельной.

Запрещается устанавливать газовую котельную непосредственно над жилыми квартирами. Между ними и крышей нужно сделать технический этаж, чтобы соблюсти обязательный перечень условий, касающихся котельных. Газовые установки можно размещать только на перекрытии из железобетонных плит.

Помните, что котельная довольно шумная, поэтому важно ее звукоизолировать.

После проектирования и монтажа котельной необходимо организовать периодическое техническое обслуживание. Для этого достаточно нанять одного-двух человек. Работники газовой службы также будут периодически приезжать с проверками для контроля за состоянием эксплуатируемого оборудования.

Преимущества и недостатки

Основным преимуществом крышной газовой котельной является ее автономность, в результате чего отопление и горячее водоснабжение осуществляется непосредственно в дом, на котором она установлена. Это способствует уменьшению тепловых потерь, в связи с чем стоимость единицы тепловой энергии ККг значительно снижается до минимального показателя.

По желанию заказчика возможно заключение договора с эксплуатирующей организацией, которая одновременно обслуживает несколько однотипных объектов.

Начало и окончание отопительного сезона начинается по необходимости, а не по решению муниципальных властей. Высокий уровень эксплуатационной безопасности гарантируется современными системами терморегулирования.

Крышные котельные имеют ряд отрицательных качеств:

• Ограничения по установке, такое оборудование можно устанавливать в доме не выше 9 этажей.
• Повышенная вибрация из-за работы циркуляционных насосов, дымососов и вентиляторов.
• Высокая цена на изготовление проекта, закупку оборудования и строительно-монтажные работы. В зависимости от мощности и комплектности ориентировочные инвестиции в такую ​​схему теплоснабжения составят 5-18 млн руб.

Некоторые особенности устройства автономных котельных

В целях соблюдения требований безопасности внутри котельных размещают не более двух котлов — один основной, другой резервный. Монтаж осуществляется в центральной части помещения, тогда возникает меньше всего проблем с обслуживанием и ремонтом.

Для облицовки стен обязательно используйте материалы, не поддерживающие горение. Пример отличного варианта – стальные листы. Полы залиты бетонной стяжкой, сверху уложено негорючее покрытие. Главное требование – нескользящее покрытие.

Газ природный — состав, перерабатываемый при работе автономных котельных. Агрегаты с автоматическим управлением способствуют плавному потоку. При обнаружении протечки или поломки специальные датчики просто блокируют работу системы.

Для застройщиков одним из самых выгодных вариантов станет приобретение блочных автономных котельных. Доставка и установка таких установок занимает минимальное количество времени. Оборудование также отличается приемлемым уровнем цен. В дальнейшем такая покупка поможет защититься от недостатков централизованных систем.

Разбор типичных ошибок при монтаже котельных смотрите в этом видео:

Смотрите также Телефоны для консультации 13 Дек 2020 Виктория М. 216

Поделиться записью

Обсуждение: есть 1 комментарий

1. Иван говорит:
   21.12.2019 в 18:23

   Такая котельная безусловно дает существенную экономию. Центральное отопление сейчас очень дорогое. Дают ли производители таких автономных котлов гарантии, что котел будет работать без перебоев в доме с большой этажностью?

   Ответить

Требования к дому

Допускается установка таких котельных на перекрытиях зданий, кроме зданий по взрывопожароопасности категорий А и Б. Размещение их непосредственно на перекрытии не допускается . Максимально допустимая тепловая мощность ККг для жилых домов составляет 3,0 МВт, а для промышленных объектов — 5,0 МВт.

При установке крышных источников тепла существует ряд запретов:

1. Высота котельной вместе с объектом не может превышать 26,5 м, что соответствует 9-ти этажному типовому дому.
2. Размеры топки не должны превышать план дома.
3. Не допускается увеличение ширины стен, а также выполнение переустройства кровли для снижения нагрузки на основные несущие конструкции.

Монтаж отопительного оборудования осуществляется только после экспертизы проекта.

Требования к крыше для установки

При строительстве данного типа котельной необходимо предусмотреть выход непосредственно на крышу. Выход в котельную из подъезда дома необходимо осуществлять по маршевой лестнице. При угле ската более 10 % на крыше дома оборудуют ходовые мостики размером 1 м, с высотой перил не менее 0,9м.

Конструкции лестниц и поручней следует предусматривать из огнеупорных строительных материалов. Суммарная нагрузка котельного оборудования не должна превышать расчетных нагрузок на кровлю.

Положение здания котельной должно строиться с учетом ветровых нагрузок в климатической зоне расположения и учитывать удельные напряжения, заложенные в проекте дома.

Нормы проектирования крышных газовых котлов

Проектирование ККг выполняется организациями, имеющими лицензию на соответствующий вид работ. До утверждения проект должен быть согласован авторским надзором, СЭС, пожарной инспекцией с эксплуатирующими организациями, оформившими ТЗ в процессе проектирования.

Так как услуги по проектированию котельных стоят достаточно дорого, оплату выполненных работ рекомендуется производить после согласования проекта со всеми контролирующими органами и его утверждения. Это станет возможным только при условии соответствия проектной документации требованиям СНиП, ВСН и правил эксплуатации котельного оборудования.

Пол ККг выполнен с гидроизоляцией, способной обеспечить приток воды высотой до 100 мм. Оконные проемы должны обеспечивать естественную освещенность, поэтому их устанавливают из расчета не менее 0,05 м2 на 1 м3 общего объема объекта теплоснабжения.

Схема обвязки внутридомовых сетей отопления и вентиляции выполняется по зависимой схеме, через смесительный узел подачи тепловой энергии, а системы горячего водоснабжения — по замкнутой схеме через теплообменник.

Отопительные системы разделены спереди, с индивидуальным узлом коммерческого учета тепловой энергии. В котельной должна быть установлена ​​система химводоподготовки для подачи умягченной воды в котел и отопительный контур. Эти требования выполняются для предотвращения образования накипи на поверхностях нагрева.

Какие котлы использовать

В качестве источников тепловой энергии в ККг используются автоматизированные водогрейные котлы, способные нагревать воду с теплоносителем до 95 С и давлением до 1,0 МПа.

Например, модульная котельная АРГУС ТМ-1000.00.ПР.10 мощностью 1050 кВт, укомплектованная:

1. Газовый котел PROTHERM 120 СОО мощностью 105 кВт и КПД -90%, 10 единиц.
2. Насосная группа с центробежным насосом WILO HWJ 202 EM 20L.
3. Расширительный мембранный бак REFLEX N 200/6.
4. Система автоматизации и регулирования.
5. Группа приборов и первичных датчиков.
6. Блок химической обработки воды.
7. Система противодымной вентиляции.

Способ подачи газа

Давление газа в газопроводе для ККг не должно превышать 5 кПа.

Наружная разводка газопровода к котлам осуществляется в местах, удобных для выполнения последующего обслуживания и исключающих возможность его разрыва. Подключение других потребителей к данному газопроводу не допускается.

Газопровод не должен проходить через системы вентиляции, окна и двери. Внутренний газопровод в котельной прокладывается открыто, при этом должен быть свободный доступ для контроля и технического осмотра устройств безопасности и автоматики.

Запорно-регулирующие устройства на газопроводе устанавливаются на вводе в котельную, на каждом ответвлении к котлоагрегату, перед запальными устройствами, на трубопроводах продувочных газов и дренажной арматуре.

Кроме того, на газопроводе в системе безопасности установлен предохранительно-запорный клапан (ПЗК) с электромагнитным приводом, перекрывающий подачу газа в аварийной ситуации.

Электроснабжение кровли

Электрооборудование ККг должно соответствовать ПУЭ, как объект второй категории надежности электроснабжения.

В здании должна быть предусмотрена молниезащита и система заземления газопровода. Освещенность помещений должна соответствовать требованиям СНиП 23-05-95. Электрооборудование должно иметь автоматическую защиту от перегрева и перегрузок в сети.

Схема электроснабжения должна предусматривать возможность включения резервного электрооборудования при выходе основного устройства, например, насоса, вентилятора и дымососа.

Автоматика безопасности должна обеспечивать отключение подачи газа в котел в случае аварийных ситуаций: высокого давления газа, отрыва факела от горелки, загазованности котельной, малой тяги в топке, высокой температуры и давление охлаждающей жидкости.

Пожарная безопасность

Существует ряд важных требований пожарной безопасности ККг в многоэтажном доме:

1. Запрещается расположение котельной непосредственно над квартирами.
2. Котельной присвоена категория класса «Г» по взрывопожароопасности.
3. Высота потолков объекта должна быть выше 2,65 м.
4. Ширина ворот более 0,8 м.
5. В здании должны быть установлены противопожарные перегородки.
6. Помещение должно иметь отдельный аварийный выход.
7. Объект оборудован противопожарной звуковой и световой сигнализацией и системами аварийного пожаротушения.

Блочно-модульные типы котельных

Не требуют большой площади благодаря своим компактным размерам. Строительная площадка сначала заполняется специальными блоками. Затем они объединяются в конструкцию, максимально сохраняющую работоспособность в любых условиях.

Вся система собирается на заводе из элементов, важных для работы. На завершающем этапе обеспечивается нормальная работа путем добавления необходимого оборудования.

После завершения этапа сборки станция готова к дальнейшей эксплуатации. Производитель предусматривает сборку, монтирует необходимые модули. Отдельные помещения оборудованы для обслуживания персонала.

В таких условиях не обойтись без качественного утепления, систем вентиляции с достаточной надежностью. Допустимо создание необычного дизайна, привлекательного внешнего вида. Производители заранее предусматривают, что установка агрегата будет осуществляться на крышу.

Главное определить несущую способность здания по результатам обследования. При необходимости организовать мероприятия и мероприятия по повышению показателя.

Соответствующая платформа будет опираться на несущие элементы здания. Только в этом случае блок сохраняет максимальную устойчивость. Далее создается огнеупорный блок под газовую котельную.

Обычно для решения проблемы заливают слой бетона. Перила должны быть установлены по периметру крыши для максимальной безопасности.

В некоторых случаях не обойтись без мероприятий по повышению звукоизоляции.

Блочные котельные – отличный вариант для зданий, которые изначально подключены к централизованному отоплению. Но оборудование в этом случае должно иметь приемлемые технические условия. Обязательно создайте проект.

Приемка котельной

Порядок приемки крышной котельной определяется ПТЭ. Основные этапы ввода ККг в эксплуатацию:

1. Разработка проекта.
2. Утверждение выполненного проекта и его согласование с муниципальными профильными управлениями — архитектуры и жилищно-коммунального хозяйства.
3. Проведение технической экспертизы.
