Ветровая планка для металлочерепицы – особенности монтажа

Технология монтажа

Крепление кровельных планок не отличается сложностью. Осуществляется данный процесс в такой последовательности.

Монтаж начинают, когда будет готов каркас или обрешетка. Часто под мягкие кровли дополнительно укладывают цельные листы влагостойкой фанеры или ОСБ. Начинают монтажные работы с крепления карнизных планок. Фиксируют их непосредственно к нижнему бруску обрешетки или специальной лобовой доски

Но здесь важно, в первую очередь, прикрепить специальные крючки под слив. После этого планку прибивают или прикручивают в штробу с помощью саморезов/гвоздей.
Монтаж примыкающих планок

Он осуществляется, когда нужно закрыть вертикальные элементы. Здесь существует несколько способов их крепления. Но важно при этом правильно расположить их. Планки не должны входить под низ кровельного материала
Это приведет к попаданию воды и разрушению деревянной подложки, поэтому именно таким местам следует уделить особое внимание, проверяя герметичность и качество укладки.

Следующим шагом является крепление ветровых досок

Обратите внимание, что они монтируются, когда мягкая кровля будет уложена. Располагают ее вдоль всех торцов ската, осуществляя при этом небольшую накладку соседних элементов

Нахлест должен идти сверху вниз, как и при монтаже любого кровельного материала. Это не позволит попадать воде под планки.
Все стыки между торцевыми планками и кровельным материалом желательно тщательно гидроизолировать. Для таких целей следует применять специальные составы, которые подбираются в зависимости от используемого вещества.
Все саморезы желательно располагать строго под прямым углом к плоскости планки. Это даст возможность получить качественный прижим, что влияет на прочность конструкции.

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

  • Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
  • Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
  • Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

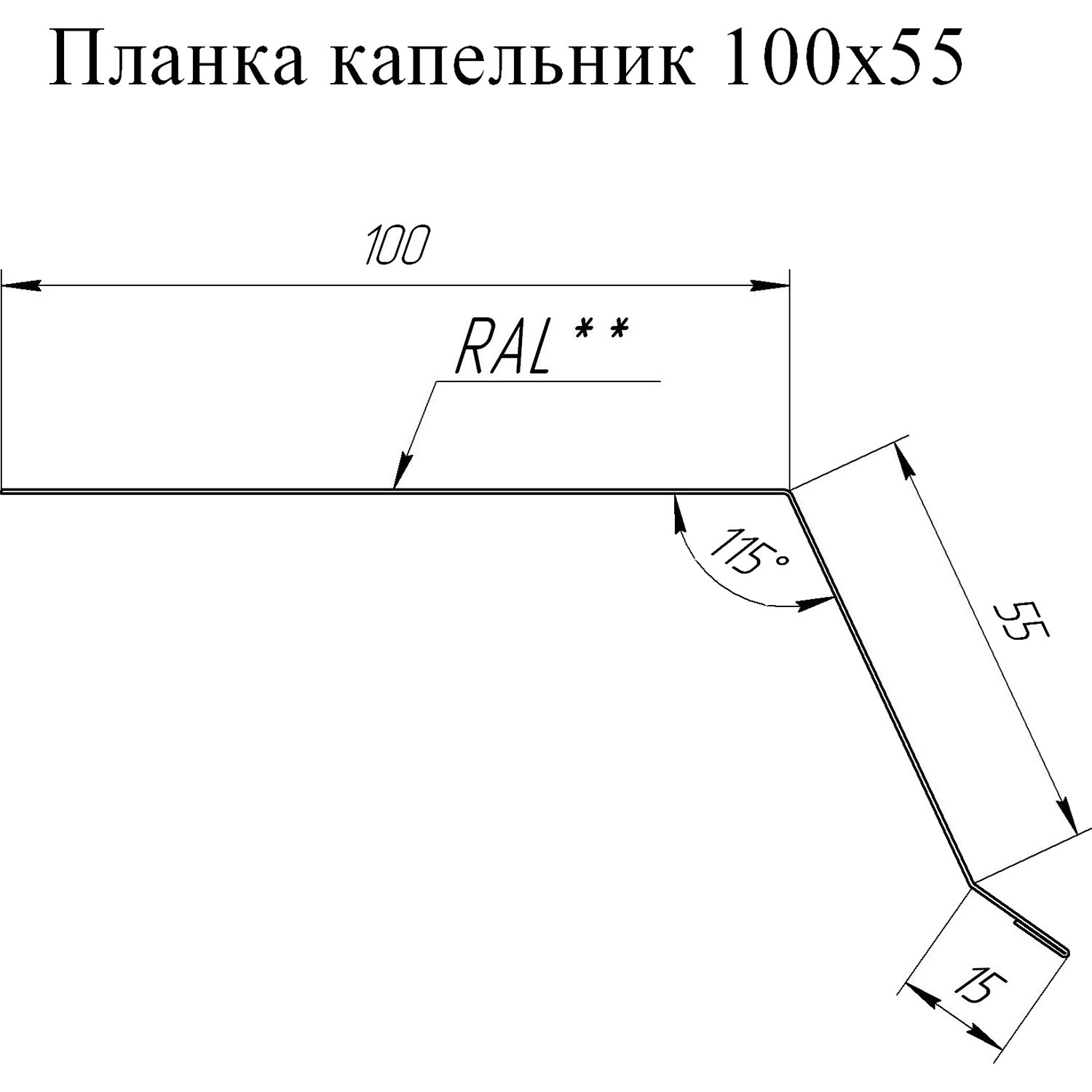

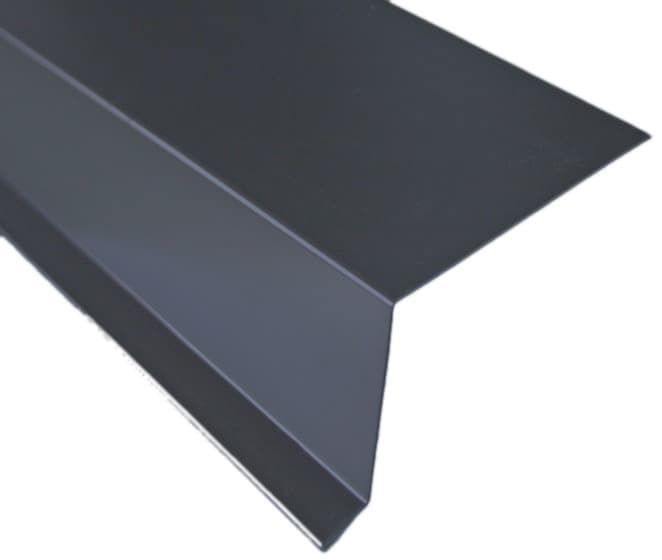

Капельник выполняет функции:

  • Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
  • Предохраняет каркас из стропил от возникновения наледи при низких температурах.
  • Создает преграду, препятствующую проникновению холодного воздуха в дом.
  • Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

Технология установки изделия

Карнизные планки закрепляются по завершении строительства кровли, но до начала установки кровельного покрытия

Однако, при монтаже не стоит забывать об одной важной особенности: наружное покрытие капельника — это полимерный слой, и если монтаж производится при помощи болгарки, он может оплавиться. Поэтому при укорачивании этого элемента следует использовать ножницы по металлу

Прежде всего, на эту деталь устанавливаются крепежные элементы. Затем, устанавливают карнизную часть обрешётки для того, чтобы она не деформировалась вместе с кровельным покрытием от дождя и снега. Далее, укладывают карнизные планки и закрепляют.

После того как планки уложены, следует их зафиксировать саморезами, шаг которых должен составлять 200 мм. После закрепления первой планки укладывается внахлёст (20 мм) следующая. Для того чтобы избежать попадания влаги, на обрешётку, под шляпки саморезов, подкладывают листовую резину. Это позволит избежать накапливания конденсата в промежутке. Если стыковке элементов мешают рёбра жёсткости, их можно срезать ножницами по металлу.

Независимо от марки производителя, любой капельник покрывается пленкой. Это предотвращает повреждение деталей при перевозке. Опытные строители всегда применяют листовую резину в качестве прокладки. Что предохраняет капельник от попадания влаги.

Этот способ подходит для крепления всех видов этих элементов под металлочерепицу. И только выполнив вышеперечисленные работы, можно приступать к укладке кровельного покрытия.

Капельник должен быть установлен на фронтоне таким образом, чтобы не создавать препятствий для вентиляции между кровлей и крышей.

Советы по установке:

  1. При монтаже этой детали, не следует применять дисковые электроинструменты.
    Так как они повреждают ее защитное покрытие. Подрезается элемент до подходящего размера, только при помощи ручных инструментов.
  2. Срез покрывается специальной краской, входящей в набор. Не прибивайте капельник гвоздями, используйте только саморезы, которые также идут в комплекте.
  3. Кровля должна быть обеспечена обоими видами деталей, так как только они способствуют продолжительности ее службы.
  4. Монтируются планки на высоте. Используйте только проверенные стремянки. Эти виды работ выполняются в безветренную погоду.

Перед тем как заказать планки, следует заняться подсчетом их точного количества, необходимого для всего дома. Для этого следует знать требуемую длину. Стандартные размеры капельников составляют от 1 до 2 м, однако, встречаются и промежуточные модели, длина которых 1,5 метра. Стоимость его зависит от размера.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

  • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
  • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
  • крепление софитов, если таковые предусмотрены в конструкции кровли;
  • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Монтаж карнизной планки для различных видов кровли

планка для крыши из профнастила

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку. Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум 1 см.

планка для металлочерепичной крыши

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

Более детальная информация по устройству водосточной системы и капельника, представлены в видео.

планка кровельная из мягких материалов

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Как произвести собственноручно установку капельника на черепицу, показано в этом видео.

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены может составлять 45 градусов.

Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

  • Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
  • Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
  • Молоток
  • Деревянная киянка
  • Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Советы по безопасности

Устройство торцевых планок не сложная работа, необходимо лишь аккуратно подогнать размеры и точность в обозначении мест закрепления опоры и передних досок. Разрезы металлочерепичных листов и торцевой планки с помощью ножниц, оставляют заусенцы. Поэтому работать следует только с использованием перчаток, а линии срезов нужно спиливать приспособлением, снимающим острые края, напильником например.

Также при устройстве особый акцент направлен на то, чтобы выравнять обе плоскости

Торцевую планку очень важно закреплять внатяг, использовав саморезы и каучуковые шайбы, что будет защищать от расшатывания ее ветром

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

  • Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.
  • Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.Перекрытием торца торцевая планка несет двойную функцию:

    1. Защищает обрешетку от промокания.
    2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки


Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

  1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.
  1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
  2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
    Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
  3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

  1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
  2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
  3. Нахлест при наращивании планки предусматривают до 50 мм.
  4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Этап IV. Вставка и фиксация панелей софитов

Отметим еще несколько важных моментов. Чтобы самостоятельно установить софит, вам нужно будет вооружиться шуруповертом, кровельными клещами, рулеткой, уровнем и лобзиком с пилкой по металлу.

Не забудьте также приобрести специальный корректор для устранения царапин для металлических панелей (если вы устанавливаете именно такие), ведь все равно где-нибудь поверхность будет повреждена, и нужно будет защитить покрытиев этом месте.

Сами панели вставьте в J-профили с небольшим зазором:

Закрепите софиты саморезами и специальной заклепкой. Желательно в этом плане применять крепеж с окрашенной головкой. Также панели разрешено фиксировать при помощи саморезов с прессшайбой.

Для открытых свесов нужно использовать F-профиль:

Шаг 1. Сделайте при помощи уровня отметку параллельно поясу крыши у края стены и прибейте профиль к задней стене дома.
Шаг 2. От этих вертикальных отметок отступите 2 см вверх и проведите меловую линию.
Шаг 3. Вот вдоль этой линии установите F-профиль так, чтобы на линии оказалась верхняя кромка

Здесь очень важно сделать все правильно, ведь именно этот профиль образует заднюю поддержку софитов.

А вот для закрытого свеса дополнительно еще нужен J-профиль:

  • Шаг 1. Измерьте расстояние между J-профилем и F-профилем, от переднего до заднего края.
  • Шаг 2. Отрежьте панели по вымеренному отрезку и отнимите 3-5 см, чтобы учитывать возможное расширение. Для этой цели лучше использовать сплошные панели, кроме тех мест, где будет обустроена вентиляция – там подойдет и перфорированный софит.
  • Шаг 3. Отрежьте панели по длине и вставьте их одним концом в ту поддержку на стене, которую вы установили – F-профиль или J-профиль. Выровняйте профиль и зафиксируйте его.
  • Шаг 4. Как только установите первую панель, закрепите замок второй. Закройте край с прорезями.
  • Шаг 5. Подгоните вручную панели друг к другу. Если ширина не менее 45 см, дополнительные промежуточные поддержки не нужны.

Углы делают при помощи J-профиля или H-профиля. Сложите оба профиля задними гранями друг к друга, чтобы создать дополнительную поддержку для софитов.

Далее, внимательно следите за тем, чтобы панели софитов не были натянуты слишком сильно, иначе их форму может «повести». Поэтому старайтесь не натягивать горизонтальные панели обшивки при монтаже, лучше просто нажимайте на низ и тяните их вверх до полного сцепления.

На практике вы сразу поймете, что да как, а подготовиться к процессу вам поможет этот видео-ролик:

Если все получилось, прибитые панели будут висеть без натяжения. Если же панели окажутся все-таки натянутыми, в замках возникнет трение, а профиль рискует изменить форму, деформироваться, одним словом.

Карнизная планка

16.05.2016 10:26

«>Когда мы напрямую сталкиваемся с покупкой кровельного покрытия, не будучи профессионалами, нас поражает обилие предлагаемых дополнительных комплектующих – доборных элементов. Возникает сомнение, настолько ли это важно тратить деньги на карнизные планки, коньки и подобную продукцию. Но внимательное изучение функциональности каждого отдельного элемента, все ставит на свои места.

Назначение карнизной планки для кровли

Карнизная планка выполняет важную защитную функцию, сберегая кровлю от попаданий влаги внутрь. Особая конструкция – Г-образная форма, становится надежным препятствием дождевым каплям и снегу. Каким бы прочным не было выстроено сооружение, без обустройства сверху и по краям правильной гидроизоляции, невозможно гарантировать долговечность всей конструкции.

Эстетические функции, которые выполняет данный элемент, не менее существенны. Оснащение кровли доборными элементами, позволяет добиться гармоничной общности сооружения.

Для изготовления этих доборных элементов в ПК Профиль используется оцинкованная сталь. При желании можно заказывать полимерное покрытие подходящего цвета. Достаточно прочный материал обеспечивает дополнительную стойкость карнизным свесам, что также весьма значимо для стабильности и долголетия кровли.

Правильный монтаж карнизной планки для металлочерепицы

Монтируются такие защитные элементы непосредственно под кровлю по карнизному свесу крыши. Правильным расположением является надёжное крепление ровного края к обрешетке кровли таким образом, чтобы гнутый нижний край перекрывал примыкание водосборного желоба. Обязательное условие – полнейшее отсутствие зазора между верхней линией водостока и нижним краем планки. Только в этом случае талая или дождевая вода, не будут проливаться мимо водостока на поверхность карниза и далее по подшивке на стену.

Крепятся карнизные планки для металлочерепицы по всей длине карниза, внахлёст с запасом в 10см, чтобы устранить возможность протекания. Правильная установка делает невозможным попадание внутрь не только дождевых потоков и снежных наносов, но даже капель конденсата, появляющихся на гидроизоляции. По сути, цена защитных планок из оцинкованного металла не высока, а польза от них значительная.

функциональность изделий, исполнение, особенности монтажа

Наряду с металлочерепицей и профнастилом производители предлагают для рассмотрения различного рода доборные элементы для конструктивного завершения кровли. Рассмотрим, для чего используется карнизная планка. Ознакомимся с техническими параметрами материала, защитными покрытиями металлических изделий. Читайте до конца и Вы узнаете об особенностях проведения правильного монтажа планок с применением кровельных саморезов или оцинкованных гвоздей.

Расположение карнизной планке на листовой обрешеткеИсточник ironspb. ru

Описательная характеристика

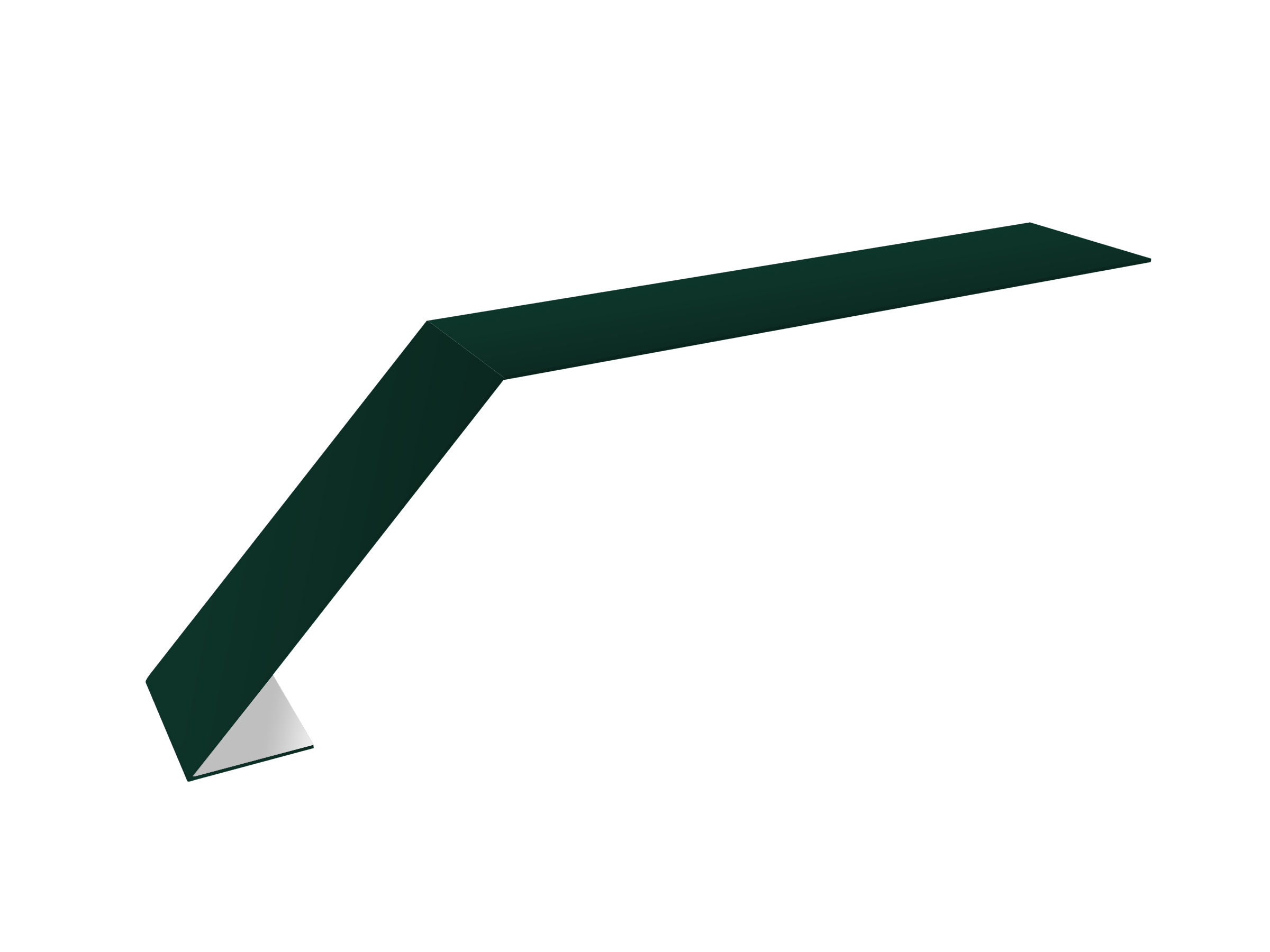

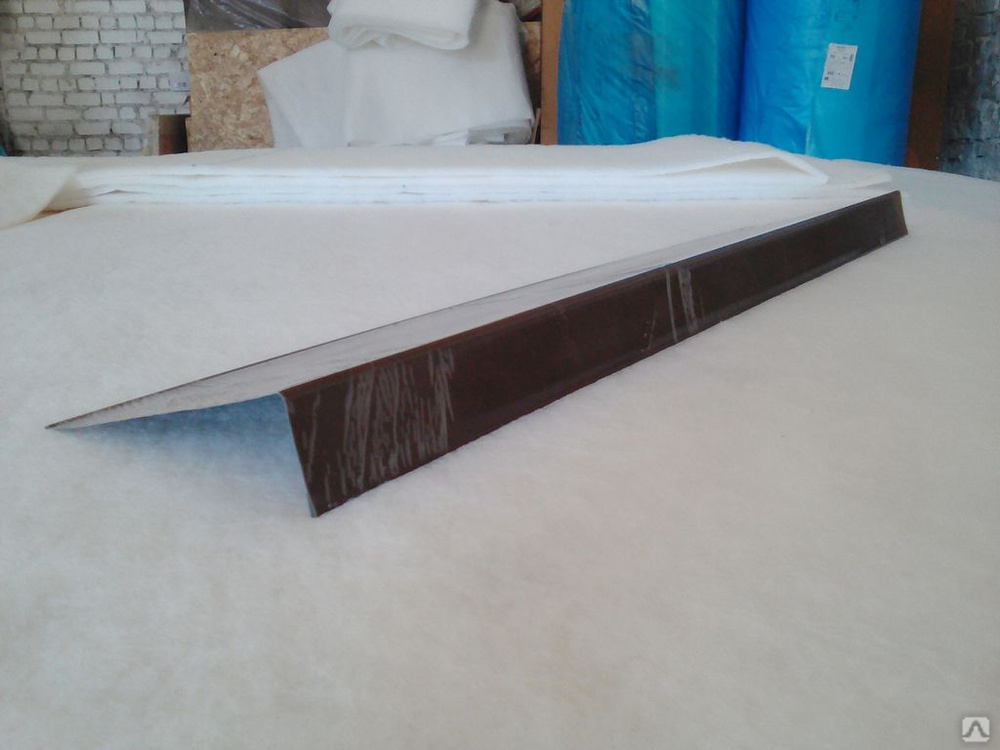

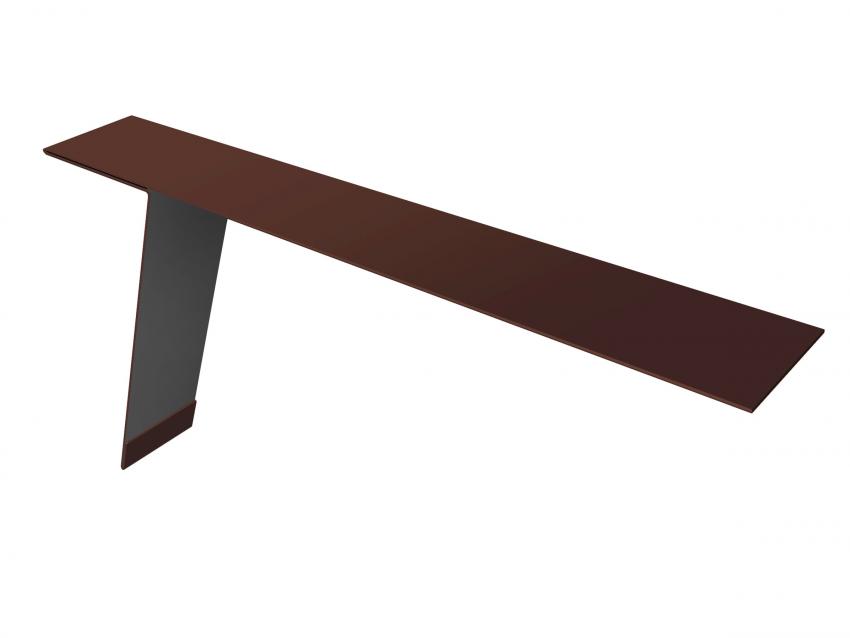

Карнизная планка для металлочерепицы – это доборный элемент, который предназначен для защиты лобовой доски. Для изготовления используется тонколистовая сталь с оцинкованным покрытием. Толщина металлической основы составляет 0,4-0,5 мм без учета антикоррозионной прослойки и декоративной отделки с помощью полимерной краски.

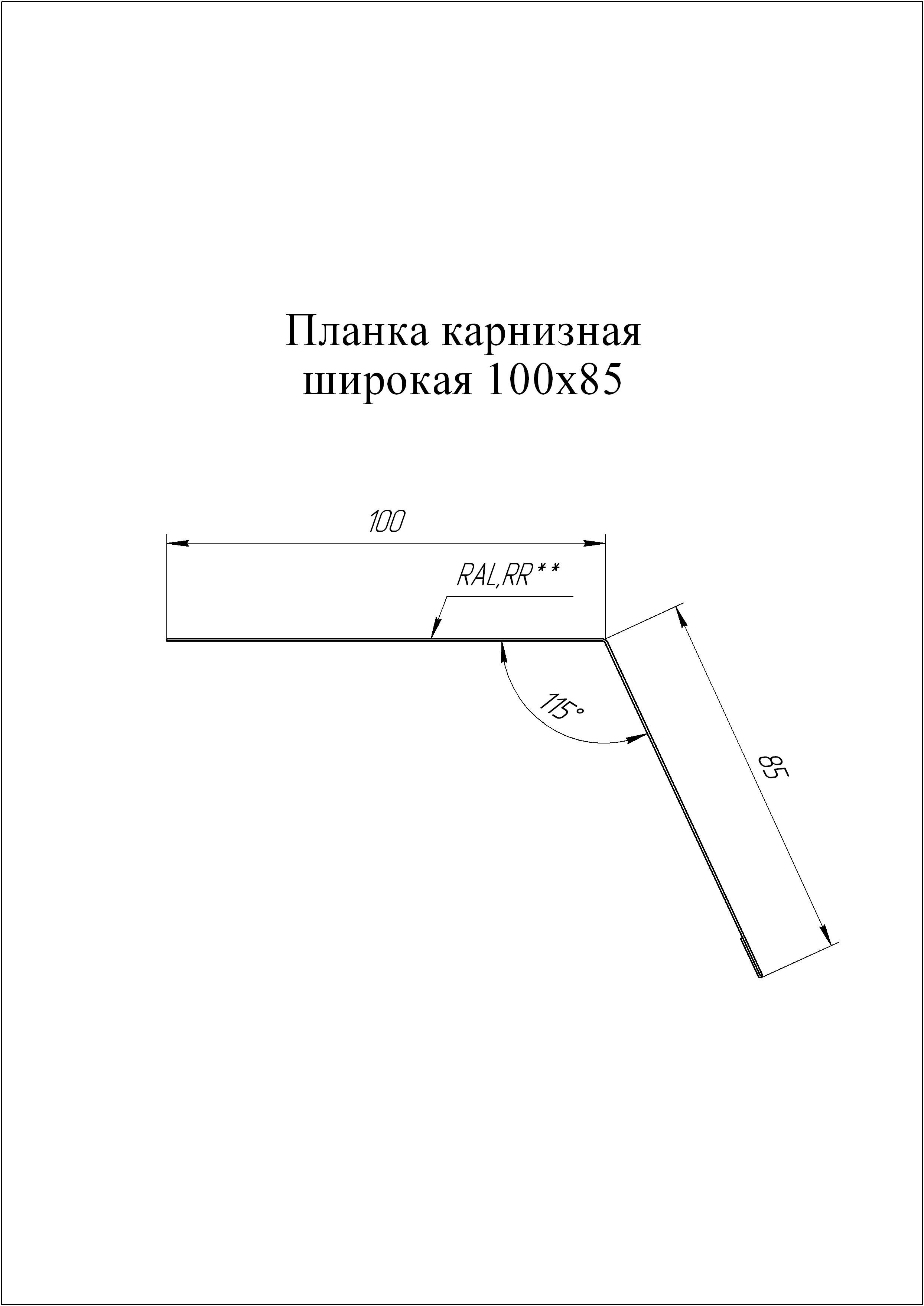

Размеры карнизных планок для металлочерепицы не стандартизированы. Поэтому на строительном рынке можно найти материалы длиной от 500 до 2000 мм. При необходимости допустим заказ доборных элементов до 6 метров. Но такой вариант неудобен для монтажа из-за тонкости и гибкости заготовок.

В поперечном сечении изделия имеют форму угла. Продольные кромки могут быть завальцованными внутрь. Такое решение способствует защите краев от природных осадков. Дополнительно так формируются дополнительные ребра жесткости, что улучшает прочность изделий на изгиб.

Пример завальцованной кромкиИсточник staltd. ru

Нередко выбирая доборные элементы для кровли из профнастила возникает путаница между капельником и карнизной планкой. Первый устанавливается для отвода влаги, которая скапливается на гидроизоляционном полотне. Он также защищает не лобовую доску, а фасадную часть дома от конденсата и ветра. Изделия отдельно монтируются и взаимонезаменяемы.

Функциональность

Рассмотрим детальнее – для чего нужна карнизная планка для металлочерепицы. Лобовая или ветровая доска в кровельной конструкции выполняет роль обвязки стропильных ног, которые формируют выступающий свес по периметру дома. То есть фактически этот элемент выступа подвергается прямому воздействию со стороны природных явлений. Так как она деревянная, нуждается в обязательной защите от влаги, ветра и солнечных лучей. Если это условие не соблюсти, то доска быстро потемнеет, потрескается и ее придется заменить. Эффективным решением наряду с антипиреновой и противогрибковой пропиткой является карнизная планка, которая полностью закрывает обвязку с лицевой стороны.

Монтаж карнизной планки поверх лобовой доскиИсточник maja-dacha.ru

Металл здесь выполняет сразу несколько задач. В частности – защита от осадков, ветра и механического воздействия. Угловая форма в поперечном сечении повышает прочность карнизной планки для профнастила на изгиб, что обеспечивает материалу длительный срок службы без деформации. Стоит отметить, что на карнизный элемент оказывается нагрузка не только от природных явлений, но и от водосточной системы. Под нее кронштейны чаще крепятся на лобовую доску.

Коротко о полимерном покрытии

Для создания декоративных коллекций металлочерепицы производители разрабатывают фактурные решения и цветовые. Соответственно доборные элементы оформляются в тех же тонах. Порошковая краска с различными пигментирующими добавками дополнительно увеличивают эксплуатационный срок изделиям. Обосновано это тем, что металл не корродирует из-за агрессивного воздействия под защитой оцинкованного покрытия и краски.

Примеры цветовых решенийИсточник stpulscen.ru

Внутренняя сторона изделий также имеет дополнительную отделку специальным лаком. Он хорошо справляется с перепадами температур и конденсатом. Последний появляется от влаги, которая находится в подкровельном пространстве.

Монтажные работы

Все доборные элементы из коллекции металлочерепичной кровельной отделки устанавливаются на завершающем этапе строительных работ. Исключением является карнизная планка. Она монтируется перед формированием покрытия из профнастила. Важным условием здесь является только одно – ветровая доска должна быть максимально ровной. Только так доборный элемент сможет полностью перекрыть ее без деформации гибкого металла. Если имеются искривления, то из-за продольного ребра жесткости пластинки образуют волну и этого непоправимо.

Деформации могут происходить также во время монтажа длиной карнизной планки. Чтобы этого избежать, мастера рекомендуют предварительно на уровне кровельного свеса закрепить временную опору. Страховочный брус упрощает процесс установки изделий и не дает их выронить.

Допустимая деформация монтажной пластинкиИсточник tehnostroi28.ru
Капельник для крыши: как крепится и устанавливается – этапы монтажа

От падения может помяться пластинка, появиться излом на ребре жесткости или повредиться защитное покрытия металла. Восстановлению подлежат только небольшие царапины со сколами. Их перекрывают антикоррозионной краской. Нередко на торговых площадках с кровельными материалами встречаются специальные составы с идентичными металлочерепице цветами решениями.

По технологии после установки планки карнизного свеса следует монтаж кронштейнов под водосточную систему. Располагаться они могут как на лобовой доске, так на торцах стропильных ног. Когда поперечная часть ската крыши полностью оформлена, можно приступать к укладке желобов.

Особенности установки

Нередко исходя из экономии ресурсов монтаж карнизной планки металлочерепицы проводится встык. Торцы у доборных элементов для этого достаточно ровные и зазоры между ними образуются небольшие. Однако защитная отделка стальных заготовок здесь быстро приходит в негодность, появляющаяся коррозия будет поражать сразу обе планки. То есть экономия в результате общую ситуацию к лучшему не меняет.

Технически правильно планки монтируются с нахлестом на 10-50 мм.

Минимальный нахлест между планкамиИсточник volgaproekt.ru

Так один из торцов будет надежно защищен от агрессивного воздействия окружающей среды. Если на верхнем элементе начнет появляться ржавчина, то она не сможет оказывать разрушающего влияния на лобовую доску. Если коррозионные процессы своевременно отслеживать и устранять последствия, то материал будет служить длительное время, его не придется заменять на новый.

Открытая торцевая часть карнизной планки должна быть направлена в сторону стока дождевой и талой воды по желобам. Это исключит попадание влаги под металлическую защиту. Далее можно приступать к работе с металлочерепицей, которая накрывает собой завальцованные кромки доборного элемента.

Стоит отметить один важный момент. Под профнастил на крыше навешивается пароизоляционное полотно. Оно крепится поверх карнизной планки, но не выступает за пределы металлочерепицы (мембрана неустойчива к ультрафиолетовому излучению). Так обеспечивается отвод конденсата из вентилируемого пространства не оказывая воздействия на деревянную обвязку.

Отдельное внимание необходимо уделить инструменту для раскроя заготовок. Нарезка выполняется только с помощью ножниц по металлу или ножовочного полотна.

Ручные ножницы по металлуИсточник myideasoft.com
Ветровая планка для мягкой кровли: назначение, характеристики и этапы монтаж

Электрический лобзик или отрезной диск с болгаркой здесь неуместны. Это обосновано нагреванием кромок от активного воздействия со стороны инструментов. Это негативно сказывается на полимерной окраске и способствует образованию деформаций на линии среза.

Крепежные изделия

Установка карнизной планки металлочерепицы выполняется посредством специальных креплений. Это метизы, которые обязательно должны иметь оцинкованное покрытие. Так как формирование отверстия в листовом металле подразумевает повреждение защитной отделки, эти места важно перекрывать. Лучшим решением в этом случае являются кровельные саморезы с эластичными шайбами. Они позволяют сформировать герметичное соединение без деформации доборного элемента. Еще такой крепеж выделяется формой шляпки и полимерным покрытием. Его можно подобрать по цветовому решению под выбранную металлочерепицу.

Кровельные саморезы с разноцветными шляпкамиИсточник 7812.ru

Кроме саморезов для монтажных работ могут быть использованы гвозди с теми же резиновыми уплотнителями. Чтобы от ударного воздействия на листовой металл не происходила его деформация, рекомендуется предварительное высверливание нужных по диаметру отверстий. Материал здесь должен быть тем же – оцинкованная сталь. Расстояние между метизами не должен превышать 300 мм.

Шаг расположения метизов составляет порядка 200-300 мм. Монтаж карнизной планки для металлочерепицы проводится от середины к торцам. В местах перехлеста должно быть два самореза.

В этом видео рассмотрены правила оформления карнизного свеса и разобраны распространенные ошибки по монтажу:
