Крепление потолочных профилей для гипсокартона к потолку


Основой подвесных конструкций потолков из гипсокартона является каркас из металлических профилей, реже деревянного бруса. Запас прочности задается многочисленными точками крепления деталей между собой и их соединениями с несущими поверхностями перекрытий со стенами.

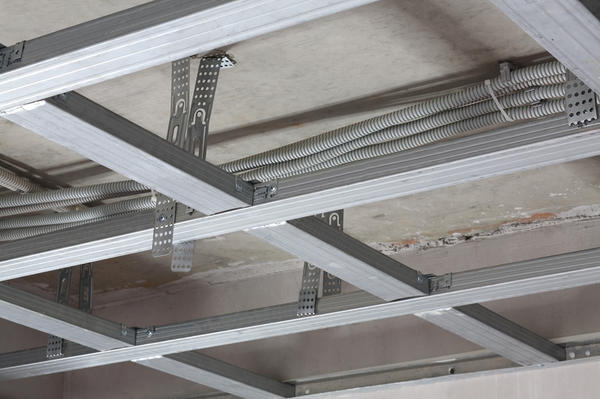

Пример крепления потолочного профиля к бетону
Схема с размерами крепления потолочных профилей

Крепление потолочных профилей осуществляется в процессе сборки основания под гипсовые панели по всей протяженности детали, а также к ранее установленным направляющим.
Как это делается, что понадобится и с какими нюансами приходится считаться?

Вернуться к оглавлению

Полное содержание материала

  • 1 Что потребуется для крепления
    • 1.1 Саморезы
    • 1.2 Дополнительные элементы
  • 2 Технология крепления потолочных профилей
    • 2.1 Разметка под потолочный профиль
    • 2. 2 Нюансы монтажа потолочного профиля

Что потребуется для крепления

Если для направляющих профилей вполне достаточно подобрать только соответствующий материалу стен крепежный материал, то с потолочными рейками все сложнее. Ведь необходимо соединять различные детали каркаса между собой. Итак, какой крепеж потребуется?
Так выглядят виброподвесы для монтажа потолочного профиля
Пример крепления профиля на простые подвесы

Саморезы

Саморезами для профиля осуществляется соединение большинства металлических деталей каркаса между собой. Причем таких метизов необходимо довольно большое количество и разных наименований.

  • пресс шайбы и клопы (блохи). Это два разных типа саморезов по металлу. Первые имеют широкую шляпку и более крупный размер, вторые мелкие метизы с параметрами до 10 мм. Для соединения профилей между собой можно воспользоваться подходящим вариантом. Однако на плоскостях где будет впоследствии монтироваться гипсокартон все-таки отдать предпочтение блохам, их мелкие шляпки не создают помехи в монтаже обшивки. Используется такой крепеж для соединений потолочных и направляющих профилей между собой, а также для фиксации подвесов к рейкам основания;Пример соединения профилей
  • дюбель-гвозди. По внешнему виду это обычный саморез с пластиковым дюбелем, однако, со своей технологией монтажа. Их не ввинчивают, а забивают с помощью молотка или же ударной дрели. Для этого острие дюбелей- гвоздей имеет заточку, а не буравчик. Такие метизы необходимы для крепления прямых подвесов к поверхности перекрытия здания. Еще как аналог для фиксации подвесов можно использовать анкер клин.Так выглядят дюбель –гвозди для профиля

    Процесс крепления профиля на дюбеля

Важно убедиться в том, что дюбели- гвозди обеспечат надежную фиксацию в толще потолка, они не подойдут для перекрытий,имеющих хрупкую структуру, например, в старых домах с глиняно-деревянными потолками!

Дополнительные элементы

Подвесы. Тип крепления, который потребуется в сборке каркаса подвесного потолка (П-образные подвесы). Они обеспечивают соединение всей конструкции с несущим перекрытием.
Чертеж с размерами подвеса для профилей

Чаще всего в жилых строениях используют прямые подвесы – металлические пластинки с перфорацией. Но, данную деталь возможно использовать только при незначительном расстоянии потолка от перекрытия (обычно 125 мм).

Если нужно значительно занизить уровень подвесной конструкции применяют подвесы с тягой, позволяющие закрепить потолочный профиль на расстоянии до 1000 мм от плоскости.

Пример крепления потолочного профиля на подвесы
Процесс крепления подвесов по уровню

А также в некоторых случаях вполне можно заменить подвесы самоделками из направляющего профиля для гипсокартона, нарезанного по размеру с изгибами для крепления реек.
В процессе работы по сборке каркаса подвесного потолка могут потребоваться еще и такие элементы,как:

  • Одноуровневые соединители Крабы для фиксации потолочного профиля и поперечных реек в одной плоскости;Чертеж с размерами соединителя краба
  • Двухуровневые соединители. В отличие от первого варианта обеспечивают крепеж пересекающихся реек каркаса наложенных одна на другую;Так выглядит двухуровневый соединитель

  • Удлинители. Они необходимы в случае торцевых соединений двух потолочных профилей;Схема с размерами удлинителя для профиля

  • Т-образный соединитель. Деталь необходима при стыковке профилей под прямым углом, а также в фиксации потолочных реек с направляющими.

Еще один элемент, который будет необходим при создании шумоизолирующих потолков – виброподвес. Это практически тот же п-образный вариант крепления, но с дополнительной подкладкой для гашения вибраций.
Пример конструкции виброподвеса для монтажа каркаса на потолок

Чаще всего в процессе работы многие с этих элементов заменяются мастерами на самоделки, изготовленные из отрезков направляющих и потолочных профилей.
Схема крепления каркаса на потолке с помощью виброподвесов
Когда есть все необходимые материалы, можно приступать к сборке каркаса подвесного потолка, в процессе которого и выполнить установку и закрепление потолочных профилей на потолке. Смотрите в видео как правильно крепить профиль на потолок.

Вернуться к оглавлению

Технология крепления потолочных профилей

Схема установки потолочного профиля довольно простая. На поверхности делается разметка, рейки заводят в направляющие, к ним подгибают подвесы и все стыки деталей крепятся саморезами. Однако нужно тщательно соблюсти все нюансы, начиная с разметки.

Разметка под потолочный профиль

В сборке каркаса можно выбрать одну из двух подходящих схем: ячеистую (или академическую) либо поперечную. По выбранному принципу делается соответствующая разметка поверхности.
Ячеистая схема монтажа каркаса представляет собой разбивку плоскости на квадраты (ячейки). Под профили поперек комнаты на потолок наносят линии, по которым они будут уложены. Шаг между ними 600 мм.
Натягивание нитки для выведения уровня
Схема разметки потолка под каркас из металлопрофиля

После чего нужно нанести отметки перпендикулярно уже отбитым меткам, также с шагом в 600 мм. В итоге получается сетка с ячейками 600×600 мм.

Поперечная схема предполагает монтаж гипсокартонных листов перпендикулярно направлению потолочных профилей. В соответствии этого отметки для реек каркаса наносят поперек помещения с шагом несколько меньше, чем в предыдущем случае – 500 мм.
Чертеж разметки для реек каркаса

По линиям, где будут смонтированы потолочные профили, наносят метки, где будут установлены прямые подвесы. Обычно расстояние между ними составляет 600 мм в академической схеме и 400-500 мм в перпендикулярной.
После разметки плоскости потолка можно начинать работы по установке и закреплению потолочных профилей.
Пример крепления профиля прямо на потолок

Нюансы монтажа потолочного профиля

Технология укладки и закрепления потолочного профиля соблюдается по вышеописанному принципу.

  1. Рейку отрезают по соответствующему размеру. Но, желательно делать нарезку заготовок на несколько миллиметров короче, тогда их можно будет укладывать в пазы направляющих профилей, без деформации торцов. Подрезать профили нужно ножницами по металлу либо ножовкой. Болгарка за счет высоких оборотов сожжет защитное антикоррозионное покрытие.
  2. По меткам на потолок монтируются прямые подвесы. Следует точно контролировать их положение, перекосы создадут проблемы в будущем при закреплении реек.
  3. В пазы направляющих укладывают заготовки потолочного профиля, ориентируя их по меткам на плоскости. После чего соединяют металлические детали клопами (по 2-3 штуки с каждой стороны).
  4. Свободные концы подвесов загибаются к рейкам, с дальнейшей фиксацией их клопами (также по 2-3 на каждую сторону).Пример крепления прямых подвесов на потолок

По такому же принципу монтируют профиль перпендикулярно уже закрепленным деталям при ячеистой схеме сборки каркаса. В поперечной схеме перемычки могут быть смонтированы как при отделке стен, чередуясь на отдельных участках в шахматном порядке.

Крепление профиля к стене осуществляется на прямые подвесы. Принцип работы похож, но в отделке стен не используют ячеистую схему монтажа каркаса.

Пример монтажа профиля к стене


Вариант монтажа профиля к стене на подвесы

Подвесной каркас потолка под дальнейшую отделку потолка гипсокартоном в частном доме собрать довольно просто. Однако нужно тщательно выбирать тип крепежей, а также не экономить на их количестве. Именно за счет применения большого количества точек фиксации, получается прочная и долговечная конструкция.

Крепление профиля к потолку — особенности монтажа, какой каркас лучше: из металлопрофиля или пластиковый, инструкции на фото и видео

Содержание статьи:

1. Каркас из профиля для потолка: виды профилей

2. Как крепить профиль на потолке: предварительные работы

3. Чем крепить профиль к потолку

4. Как крепить профиль к потолку: подготовка поверхности

5. Как прикрутить профиль к потолку

На сегодняшний день крепление металлического профиля к потолку является одним из самых важных этапов редекорации помещения, ведь все подобные конструкции, будь то подвесные потолки или же гипсокартонные, нуждаются в подвесной системе. Создание прочной и основательной каркасной системы позволит создать идеально гладкую перегородку, которая обязательно будет радовать глаз на всех фото.

Каркас из профиля для потолка: виды профилей

Безусловно, надежность и прочность всей потолочной конструкции определяется правильностью установки каркаса.

В основе практически любой каркасной конструкции лежит использование таких профилей как:

  • Потолочные
  • Стеновые
  • Стоечные
  • Направляющие

Необходимо иметь в виду, что стандартная длина профиля варьируется в пределах 4 метров. В случае если требуются профили меньшей длины, каркас из металлопрофиля для потолка можно заказать у компании–производителя. Изготовление индивидуального заказа не редкость в наши дни. Альтернативным вариантом также может быть профиль потолочный пластиковый.

Как крепить профиль на потолке: предварительные работы

Перед тем как прикрепить профиль к потолку, необходимо выполнить некоторые предварительные работы, которые заключаются в следующем:

  • В приобретении необходимого инструментария для монтировки профильной конструкции.
  • В определении количества необходимых материалов, а также подсчет расстояния от пола до потолка и площади потолочной поверхности.
  • Определение выбора деталей крепежа.

Чем крепить профиль к потолку

Что касается базового инструментария, который потребуется в процессе работы для того, чтобы с максимальной точностью наметить положение профилей, то его можно очертить следующим списком:

  • шуруповерт;
  • строительный уровень;
  • трассер;
  • карандаш;
  • ножницы по металлу или перфоратор;
  • рубанок или специальный нож;
  • рулетка;
  • угольник.

Предварительная оценка всей поверхности позволяет выяснить все необходимые элементы, который позволят осуществить монтаж профиля на потолке. Так, при креплении системы в нестандартном помещении могут понадобиться особые крепления.

Читайте также: «Крепление жалюзи к потолку: установка без специалиста».

Необходимо также иметь в виду, что от материала, из которого выполнена базовая поверхность перекрытия, будет зависеть и выбор деталей крепежа. Например, для поверхностей из камня необходимо будет приобретение дюбеля. Для потолков из кирпича или бетона следует выбирать дюбеля размером 40 мм, с диаметром в 6 мм. На плотных поверхностях, таких как силикатные блоки, стоит позаботиться о покупке дюбелей большего размера.

Что касается деревянных перекрытий, то каркас из профилей на потолок можно прикрепить при помощи саморезов.

Как крепить профиль к потолку: подготовка поверхности

На втором этапе следует подготовить рабочую поверхность, для этого:

  • Измеряем все размеры базового перекрытия для того, чтобы установить подвесную конструкцию.
  • Производим разметку всей потолочной поверхности для того, чтобы закрепить монтажный потолочный подвес для профиля, к которому позже будет прикручен гипсокартон.

Помимо всего прочего, нанесение разметки также позволяет определить высоту потолка. При использовании такой конструкции в помещении с низким уровнем потолка, профильную конструкцию можно крепить непосредственно на базовое перекрытие.

Необходимо также обратить внимание на то, что высота всей конструкции должна обязательно быть больше высоты осветительных коммуникаций. Если же светильники все-таки больше, то необходимо будет опустить потолок приблизительно на 7 см.

При нанесении разметки определяется самая нижняя точка, именно она задает высоту поверхности. Далее при помощи обычного карандаша намечаем такие же точки по всему периметру потолка на расстоянии в 40 см. Потом каждые 50 метров намечаем линии, перпендикулярные друг другу, в результате получаем чередующееся размещение отметок для фиксации подвесов.

Как крепить профиль к потолку, подробно на видео:

Как прикрутить профиль к потолку

После нанесения необходимой разметки можно приступать к самому процессу монтажа. По отмеченному при помощи строительного уровня или лазера пространству крепятся профили один за другим. Важным этапом работы будет создание углового стыка профилей. С внешней точки зрения, крепление профиля мало чем отличается от стыковки плинтусов, тем не менее, существуют определенные отличия. Перед тем, как повесить потолочную сушилку для белья, необходимо предусмотреть для нее закладной профиль.

Для максимально качественного углового стыка следует наметить пол сантиметра от основания рейки. А в том месте, где располагается замок, отрезать под углом в 45 градусов.

Что касается инструментов, которые необходимо приобрести для того, чтобы знать, как закрепить профиль к потолку, ими могут быть:

  • Режущая металл ножовка;
  • Разрезающая металл циркулярная пила;
  • Обычный нож, в случае если используется профиль из ПВХ.

Затем необходимо прикрепить профильные рейки по всему периметру поверхности, постоянно сверяясь с показаниями строительного уровня. Как правило, стандартное расстояние между профилями на потолке при бетонных или кирпичных поверхностях варьируется в пределах 8 см, а для кафельных или металлических – 12 см (прочитайте также: «Крепление телевизора к потолку: современное решение»).

Что касается того, как закрепить внутренние профильные углы, то здесь поможет гарпун «Зуб». С его помощью необходимо закрепить реки в пределах 3 мм, а при помощи гарпуна «Клипса» на расстоянии 9 мм от углов. Расстояние для крепления наружных углов составляет 2 мм для «Зуба» и 5 мм для «Клипсы».

Затем все лишние участки профиля отрезаются под углом в 45 градусов, отступая от нижней части на 5 см. Для того чтобы грамотно решить проблему, как из профиля сделать потолок, необходимо также помнить, что в угловых частях профиля следует оставлять небольшое расстояние в пределах 1 см.

Кроме того, многие специалисты советуют начинать процесс монтажа именно с угловых частей конструкции, а уже потом монтировать прямые участки.


T Quick Hanger, Потолочный профиль для гипсокартона Несите основные профили

Сначала T Quick Hanger , аксессуары для подвесных потолков.

Зажимы для подвесных потолков используются для легкой установки в С-образные профили. Он также устанавливается в том же направлении, что и С-образные профили, чтобы избежать каких-либо трудностей при установке.

Стержни подвески при установке нажимают на свои пружины. Однако подвесные стержни проходят через отверстия на пружине.

Клещи для подвеса, используемые для крепления профилей в гипсокартоне. Поскольку он имеет форму вешалки, его название остается вешалкой. Щипцы для вешалок, известные как соединение между штангой для вешалок и c на потолке, для лучшей фиксации материала с c-профилем в подвесном потолке из гипсокартона. Подвесные потолки также берут на себя несущие обязанности. Модели подвесных клещей, используемые при монтаже подвесных потолков из гипсокартона, предпочтительны для крепления c-профиля к потолку. В качестве крепежа он очень популярен в строительных секторах. Его предпочитают очень часто, так как он также берет на себя задачу переноски.

Очень полезный продукт. Он сделан из гипса, который находится в средней части гипсокартона, обе стороны которого покрыты картоном. Этот продукт, который обычно используется во внутренних помещениях, легко принимает форму. Поэтому он предпочтительнее для многих рабочих мест.

Материалы, используемые при изготовлении гипсокартона

Применение гипсокартона, обеспечивающее декоративный вид, имеет широкий спектр применения. Подвесные потолки, предпочитаемые в качестве перегородок в домах и на рабочих местах, также являются очень прочными и качественными изделиями для воды и огня. Подвесной потолок, представляющий собой легкий материал, крепится к месту, где он находится, с помощью подвески и обеспечивает безопасность на этапе использования. Эти продукты, которые одновременно и полезны, и полезны, имеют особенность не трескаться, поэтому их используют в течение длительного времени. Более чистая среда создается за счет точечного освещения помещений и гипсокартонного потолка. Благодаря системе, устраняющей загрязнение электричеством и кабелями, на потолке можно сделать больше декоративных форм.

В зоне, где будет производиться укладка гипсокартона, нет необходимости. Подвесная потолочная вешалка применяется с прикрепленной подвесной проволокой. С основной несущей, установленной на С-профиле, также производится сплошная сборка. В связи с тем, что стены из гипсокартона не имеют несущих функций, необходимо использовать достаточное количество вешалок. Лучшие продукты должны быть выбраны для долговечности. Профили С следует укладывать с максимальным интервалом 60 см. Подвесные потолочные аксессуары пользуются большим спросом при строительстве и отделке. Необходимо использовать оригинальные продукты. Качество используемых материалов очень важно из-за большой продолжительности выполняемых работ. По этой причине качество очень важно для выполнения таких работ.

Цены на щипцы для вешалок

Цены на щипцы для вешалок обычно определяются количеством потребностей клиентов. Обычно щипцы для вешалок продаются тысячами упаковок. Это очень рентабельные продукты. Вы можете поставить вешалки от многих компаний, торгующих строительными материалами. Вешалка предпочтительнее очень часто во многих областях. Однако для того, чтобы определить, сколько вам нужно, людям, которые будут выполнять необходимую работу, полезно посмотреть область применения. Перед поставкой этой вешалки необходимо посмотреть, сколько нужно.

Аксессуары для профилей для гипсокартона качественные и очень полезные. Область, где будет производиться гипсокартон, также предпочтительнее в качестве вспомогательных материалов. В случае подвесных потолков есть ситуации, которые необходимо учитывать в процессах подвесных потолков, которые будут реализованы в проектах, которые недавно реставрируются и содержат деревянные балки. Древесные материалы также могут быть предпочтительными как с распределенной нагрузкой, так и с нераспределенной нагрузкой. В тяжелых сборках на земле движения, возникающие при динамических нагрузках в деревянных несущих системах, передаются на конструкцию, являющуюся вторым поднесущим. По этой причине также возможно трение металлических деталей и дерева для создания шума.

Вешалка подвесная потолочная Т Быстрая Подробности

Вешалка подвесная потолочная Т быстрая, цена, характеристики, производство, фабрика, детали, где продается, продажа.

КСЧ | Низкопрофильный подвесной потолочный подвес — Kinetics Noise Control

Высота от пола до потолка имеет большое значение в офисах высшего звена вашего клиента, но вам необходимо спроектировать потолок с пружинными подвесами, чтобы уменьшить шум и вибрацию от потенциально громкого оборудования в офисах вашего клиента. пентхаус с механическим оборудованием? Kinetics KSCH, наш инновационный сверхкомпактный пружинный подвес для конструкции изолированного потолка, позволяет создать изолированный потолок без значительной потери высоты помещения. Патент № 7,028,432 B2

Ресурсы

Чертежи | БИМ

ОБЪЕКТ BIM

ZIP

Конфигурации

PDF

Конфигурации — исследуйте в 3D

Канал Unistrut®

PDF

Состояние периметра

PDF

KSCH и Gotham с воздуховодом

PDF

КСЧ и Мута с воздуховодом

PDF

Подвес ICC с КЩ-АПБ по периметру

PDF

Подвес ICC с КЩ по периметру

PDF

Результаты испытаний

Лаборатория акустических испытаний #AT001110

Бетонная плита 6 дюймов

  • KINETICS NOISE CONTROL PRODUCTS:
    • Нет
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТК 53
    • ИИК 29
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601.1

Скачать

Лаборатория акустических испытаний #AT001111

6″ Бетонная плита
Пружинный потолочный подвес KSCH
Холоднокатаный швеллер (CRC)
Швеллер для гипсокартона
1-1/2″ Изоляция из стекловолокна
3-3/8″ Воздушное пространство
2 Слои 5/8″ Гипсокартон

  • КИНЕТИКА ШУМОИЗОЛЯЦИЯ ПРОДУКТЫ:
    • КСЧ
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТЦ 69
    • ИИК 54
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601. 4

Скачать

Лаборатория акустических испытаний #AT001112

Керамическая плитка
ISO Layment QT Underlayment
6″ Бетонная плита
Пружинный потолочный подвес KSCH
Холоднокатаный швеллер (CRC)
Изоляция 39/Гипсокартон 390
8 дюймов Air Space
2 слоя 5/8 дюймов Гипсокартон

  • КИНЕТИКА ШУМОИЗОЛЯЦИОННАЯ ПРОДУКЦИЯ:
    • КСЧ
    • ISO Укладка QT
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТЦ 69
    • ИИК 62
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601.5

Скачать

Лаборатория акустических испытаний #AT001113

Бетонная плита 6 дюймов
Пружинный потолочный подвес KSCH-APB
Холоднокатаный швеллер (CRC)
Швеллер для гипсокартона
3-5/8″ Изоляция из стекловолокна
8″ Воздушное пространство
2 слоя 5/8″ Гипсокартон

  • ШУМОИЗОЛЯЦИОННЫЕ ПРОДУКТЫ KINETICS:
    • КСЧ
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТЦ 80
    • ИИК 64
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601. 6

Скачать

Лаборатория акустических испытаний #AT001114

6″ Бетонная плита
Пружинный потолочный подвес KSCH-APB
Холоднокатаный швеллер (CRC)
Швеллер для каркаса из гипсокартона
3-5/8″ Изоляция из стекловолокна
12″ Воздушное пространство

2 слоя /8″ Гипсокартон

  • КИНЕТИКА ШУМОИЗОЛЯЦИЯ ПРОДУКТЫ:
    • КСЧ
  • АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • СТЦ 81
    • ИИК 60
  • ИСПЫТАТЕЛЬНОЕ АГЕНТСТВО И НОМЕР ОТЧЕТА:
    • NRC-КАНАДА
    • № ОТЧЕТА А1-010601.8

Скачать

Подать документы

Нажмите на изображение, чтобы увеличить. Загрузите несколько файлов, установив оранжевые флажки рядом с нужными файлами, затем нажмите «ЭКСПОРТ».

Тестирование

Данные акустических испытаний STC/IIC
  • Лаборатория звуковых испытаний #AT001111
  • Бетонная плита 6 дюймов
  • Пружинный потолочный подвес KSCH
  • Холоднокатаный швеллер (CRC)
  • Профиль для гипсокартона
  • 1-1/2″ Изоляция из стекловолокна
  • 3-3/8″ Воздушное пространство
  • 2 слоя 5/8″ Гипсокартон

Скачать

STC/IIC Sound Test Data
  • Sound Test- Lab #AT001112
  • Ceramic Tile
  • ISOLayment QT Underlayment
  • 6″ Concrete Slab
  • KSCH Spring Ceiling Hanger
  • Cold Rolled Channel (CRC)
  • Drywall Furring Канал
  • 2 дюйма Изоляция из стекловолокна
  • 3-3/8″ Air Space
  • 2 слоя 5/8″ Гипсокартон

Скачать

STC/IIC Sound Test Data
  • Sound Test- Lab #AT001113
  • 6″ Concrete Slab
  • KSCH-APB Spirng Ceiling Hanger
  • Cold Rolled Channel (CRC)
  • Drywall Furring Channel
  • 3-5/ 8″ Изоляция из стекловолокна
  • 8″ Воздушное пространство
  • 2 слоя 5/8″ Гипсокартон

Скачать

Данные звуковых испытаний STC/IIC
  • Sound Test- Lab #AT001114
  • 6″ Concrete Slab
  • KSCH-APB Spring Ceiling Hanger
  • Cold Rolled Channel (CRC)
  • Drywall Furring Channel
  • 3-5/8″ Fiberglass Insulation
  • 12″ Air Space
  • 2 слоя 5/8″ Гипсокартон

Скачать

Компоненты системы

ЭЛАСТИЧНЫЙ ИНТЕРФЕЙС (CPT)

Скачать

ГЕРМЕТИК

Скачать

KSCH Submittal — верхний кронштейн подходит к Unistrut®

Скачать

KSCH-APB Submittal — верхний кронштейн подходит для Unistrut®

Скачать

KSCH-W Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

KSCH-W-APB Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

Конфигурации

Скачать

Канал Unistrut®

Скачать

Состояние периметра

Скачать

Между Лучами

Скачать

КСЧ и Готэм с воздуховодом

Скачать

Чертежи

KSCH Submittal — верхний кронштейн подходит к Unistrut®

Скачать

KSCH-APB Submittal — верхний кронштейн подходит к Unistrut®

Скачать

KSCH-W Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

KSCH-W-APB Submittal — более широкий верхний кронштейн для облегчения крепления к деке

Скачать

Конфигурации

Скачать

Канал Unistrut®

Скачать

Состояние периметра

Скачать

Между Лучами

Скачать

КСЧ и Готэм с воздуховодом

Скачать

КСЧ и Мута с воздуховодом

Скачать

Подвеска МКК с КЩ-АПБ по периметру

Скачать

Вешалка МКК с КЩ по периметру

Скачать

Дополнительные документы

ТЕХНИЧЕСКИЙ ЛИСТ

Скачать

КСЧ-Спец

Скачать

ЛИД

Скачать

паспорт безопасности

Скачать

ГАРАНТИЯ

Скачать

Установка

Обзор установки

СКАЧАТЬ

Инструкции по установке

СКАЧАТЬ

ВАЖНО! ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ:
Эти рекомендации по установке представляют собой общепринятые процедуры правильной установки KSCH для изоляции потолочной системы. Эти предложения могут быть приняты, изменены или отклонены владельцем, инженером, подрядчиком и/или их соответствующими представителями, поскольку они, а не Kinetics Noise Control, несут ответственность за планирование и выполнение процедур, соответствующих конкретному применению. Компания Kinetics Noise Control оставляет за собой право изменять эти предложения и рекомендует связаться с заводом-изготовителем или его представителями для рассмотрения любых возможных изменений этих предлагаемых рекомендаций до начала выбора. Обратите внимание, что инструкции по установке предназначены только для потолков из гипсокартона, содержащих до (2) слоев гипсокартона; при подвешивании MEP или другого оборудования, кроме легких осветительных приборов или укладочной плитки, обратитесь за помощью к местному представителю компании Kinetics.

    • Для установки изолированной потолочной системы, в которой используются потолочные подвесы KSCH, требуются следующие материалы (как указано другими и приобретаются отдельно):
        • A. Холоднокатаный профиль 1-1/2″ x 1/2″, калибр 16.
        • B. 7/8-дюймовый канал для обрешетки гипсокартона калибром от 20 до 25.
        • C. Анкеры для крепления к неизолированной основе потолка — ИЛИ — a. Канал Unistrut® 1-5/8″ (дополнительно)
        • D. Гипсокартон толщиной 1/2 дюйма или 5/8 дюйма.
        • E. Соответствующие инструменты и оборудование для установки.

Обратите внимание: если для установки были подготовлены заводские чертежи, проверьте их на предмет полноты и точности; в противном случае см. Рекомендации по выбору потолочных подвесов.

    • Нанесение сетки на несущую поверхность с использованием следующих критериев интервалов:
        • A. Изоляторы, установленные по периметру, должны располагаться не более чем в 12 дюймах от края изолированного потолка; соблюдайте зазор не менее трех дюймов от периметра. 1-1/2″ x 1/2″, 16 швеллер холоднокатаный
        • B. Изоляторы могут располагаться до 48 дюймов по периметру изолированного потолка.
        • C. Изоляторы, установленные посередине помещения (т. е. те изоляторы, которые не находятся по периметру), могут быть расположены на расстоянии до 48 дюймов от центра в каждую сторону (o.c.e.w).
    • Достаньте потолочные подвесы KSCH из коробки. Не снимайте монтажный кронштейн с устройства для установки. Подтвердите емкость изолятора, чтобы обеспечить правильное расположение в сети (см. таблицу). На компоновочных чертежах, если они предоставлены, будет указано расположение конкретных подвесок по номинальной грузоподъемности. Проденьте холоднокатаный канал через держатель канала изолятора или через держатель канала дополнительного кронштейна APB. После определения направления, в котором будет проходить канал холодного проката, установите изоляторы (используйте направляющие пазы) или опциональный Unistrut® в точках пересечения сетки. Прикрепите изоляторы к неизолированному потолку с помощью соответствующего крепежа как минимум в двух (2) точках через монтажный кронштейн или вставьте в Unistrut®. При использовании дополнительного кронштейна APB ввинтите его в установленную подвеску KSCH. Расположите холоднокатаный швеллер так, чтобы он не касался перегородки/стены/колонны или любого другого неизолированного конструктивного элемента. Соедините концы холоднокатаного профиля, используя соответствующие методы установки потолочной сетки.
Вместимость Внешняя пружина Внутренняя пружина
22 серый —
35 Синий —
48 Черный —
73 серый Серебро
90 Коричневый —
120 оранжевый —
140 Коричневый Серебро
172 Красный —
223 Красный Серебро
    • Прикрепите профиль обрешетки из гипсокартона к холоднокатаной стали и соедините концы профиля обшивки, используя соответствующие методы установки потолочной решетки. Канал обшивки не может контактировать с неизолированными конструктивными элементами. Убедитесь, что холоднокатаный швеллер опирается на нижнюю часть несущего кронштейна швеллера и не касается монтажного кронштейна.
    • После сборки потолочной решетки проверьте ее ровность. Установите прокладку между настилом и монтажным кронштейном, если требуется дополнительная регулировка (для этого может потребоваться удаление некоторых изоляторов). Не сгибайте и не перекручивайте монтажный кронштейн при регулировке и выравнивании изолятора.
    • Установите ленту CPT по периметру потолка на перегородках/стенах, колоннах и вокруг любых неизолированных компонентов здания, чтобы создать упругий слой шириной 1/4 дюйма, который гарантирует, что изолированный потолок остается отделенным от неизолированной конструкции. Как гипсокартон прикреплен к решетке, пружины сожмутся (до 5/8″), и потолочная система опустится в окончательное положение. Расположите CPT, чтобы учесть это изменение конечной высоты. Если используется альтернативный метод обеспечения того, чтобы изолированный потолок оставался разъединенным (например, с использованием упругого опорного стержня), обязательно соблюдайте зазор 1/4 дюйма от неизолированных конструктивных элементов.
    • Установите гипсокартон, используя общепринятые методы крепления к решетчатой ​​системе. Обязательно соблюдайте зазор 1/4 дюйма между неизолированными конструктивными элементами и изолированным потолком, чтобы гарантировать, что гипсокартон не соприкасается с какими-либо неизолированными конструктивными элементами. должны упираться в ленту по периметру. Не допускайте сжатия CPT по отношению к неизолированной конструкции. В некоторых случаях может потребоваться дополнительная регулировка гипсокартона для достижения ровности; проконсультируйтесь с заводом по процедурам.
    • Заделайте швы эластичным незатвердевающим герметиком.

Руководство по проектированию

Часто задаваемые вопросы

    • «Мой консультант по акустике выбрал КСЧ для использования в моем проекте, каков первый шаг?»

      Для начала неплохо обратиться к местному представителю. Вы можете найти руководство по строительной документации полезным.

    • «Для чего нужен APB?»

      APB расшифровывается как «Кронштейн характеристик воздушного пространства»; это наш не очень тонкий намек на то, что высокоэффективный шумоподавитель является результатом сборки, а не продукта. Масса настила, воздушное пространство между массой гипсокартона и упругой развязкой (КЩ) объединяются для снижения шума. Открытие даже немного большего воздушного пространства за пределами 3-1/2″ KSCH само по себе может значительно повысить рейтинги STC и IIC.

    • «Какая информация содержится в ваших рабочих чертежах?»

      Наши заводские чертежи включают согласование информации о нагрузке, схему подвески с размерами и цветами пружин (грузоподъемность), акустическую информацию, включая прогиб отдельных подвесок, а также конкретные и общие указания по установке для подрядчиков.

    • «Мне нужно повесить механические под потолком, на что обратить внимание?»

      Использование потолочных изоляторов для поддержки оборудования под изоляцией стало популярной тенденцией. Проблема с использованием встроенных пружинных подвесок заключается в том, что компании Kinetics необходимо с точностью до нескольких дюймов точно знать, где расположен воздуховод, трубопровод, освещение или другое оборудование, чтобы мы могли назначить нагрузки на правильную подвеску. Исторически сложилось так, что большинству проектировщиков нужно было только дать подрядчикам HVAC грубые идеи, поскольку точность не требовалась. К сожалению, этот факт часто заставляет Kinetics играть роль торгового координатора за сотни миль от проекта. Создание BIM или AutoCAD для точной компоновки оборудования заблаговременно значительно ускоряет процесс чертежей в цеху.

Руководство по выбору

СКАЧАТЬ

ВАЖНО! ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ:
Эти рекомендуемые рекомендации по выбору представляют собой общепринятые процедуры правильного выбора Kinetics Noise Control KSCH для изоляции потолочной системы. Эти предложения могут быть приняты, изменены или отклонены владельцем, инженером, подрядчиком и/или их соответствующими представителями, поскольку они, а не Kinetics Noise Control, несут ответственность за планирование и выполнение процедур, соответствующих конкретному применению. Компания Kinetics Noise Control оставляет за собой право изменять эти предложения и рекомендует связаться с заводом-изготовителем или его представителями для рассмотрения любых возможных изменений этих предлагаемых рекомендаций до начала выбора. Обратите внимание, что рекомендации по выбору предназначены только для основных потолков из гипсокартона. При подвешивании MEP или другого оборудования, кроме легких осветительных приборов или укладочной плитки, обратитесь за дополнительной помощью к местному представителю компании Kinetics.

  • Определите изолируемую область потолка и зарисуйте схему расположения потолочных подвесов в соответствии со следующими критериями:
      • A. Изоляторы, устанавливаемые по периметру, должны располагаться не более чем в 12 дюймах от края изолированного потолка; выдерживать расстояние не менее трех дюймов от периметра.
      • B. Изоляторы могут располагаться до 48 дюймов по периметру изолированного потолка.
      • C. Изоляторы, установленные посередине помещения (т. е. те изоляторы, которые не находятся по периметру), могут быть расположены на расстоянии до 48 дюймов от центра в каждую сторону (в центре по часовой стрелке).
      • D. Многие конфигурации помещений потребуют нетрадиционного размещения изолирующих подвесок для поддержки потолка из гипсокартона (т. е. каждый изолированный потолок не может быть выложен четными рядами в каждом направлении). Необходимо уделить должное внимание поддержке потолка из гипсокартона; для этого могут потребоваться уникальные расстояния для установки потолочной сетки.
  • После того, как расстояние между потолочными подвесами определено и зачерчено, необходимо рассчитать нагрузку в трех (3) основных областях потолка: в середине комнаты, по периметру и в углах. Общее количество необходимых расчетов зависит от того, насколько различно расстояние между подвесками в каждой из этих областей.
  • Определите общий вес слоев гипсокартона и компонентов потолочной решетки, поддерживаемых изоляционными подвесами. Таблица содержит вес материалов, обычно используемых в конструкции изолированных потолков:
Строительный материал Вес (фунтов на фут):
R11 (стекловолоконная вата 3-1/2 дюйма) 0,50
1-1/2″ CRC и 7/8″ профильный канал 0,50
Гипсокартон 1/2 дюйма (тип X) 1,90
Гипсокартон 5/8 дюйма (тип X) 2,33
  • Дополнительные элементы, такие как осветительные приборы или потолочная плитка, могут быть подвешены к сборке гипсокартона/потолочной решетки. Вес этих предметов необходимо учитывать при определении соответствующего количества/мощности требуемых вешалок.
  • Рассчитать нагрузку на каждую подвеску:
    • ______фунтов/вешалку = общая плотность потолочных материалов x площадь SF, которую несет каждая подвеска
    • Где, pf = фунты на квадратный фут
    • SF =
      • квадратных футов
  • Выберите подходящую вешалку для каждого места из приведенной ниже таблицы. Обозначенные номера моделей указывают нагрузку, при которой изолятор прогибается на 5/8 дюйма (в дополнение к предварительному натягу 3/8 дюйма, установленному на заводе). Каждая подвеска имеет как минимум 50% перегрузочную способность; можно немного превысить максимальную вместимость, указанную в таблице ниже:
Вместимость Внешняя пружина Внутренняя пружина
22 серый —
35 Синий —
48 Черный —
73 серый Серебро
90 Коричневый —
120 Оранжевый —
140 Коричневый Серебро
172 Красный —
223 Красный Серебро

Руководство по строительной документации

СКАЧАТЬ

  • Архитектура/Общие
    • RCP-отражающие потолочные планы
    • Механические чертежи (при необходимости, например, взаимодействие с изолированным потолком или точками подвеса)
  • Сведения о секции
    • Край потолков, переходы, софиты и т. д.
    • Детали однородной нагрузки (например, слои гипсокартона, гипсокартон с ACT, фанера и т. д.)
    • Интерфейс со стенами
    • Интерфейс с настилом, если потолок находится между элементами каркаса
  • Загрузка данных Уточняет, какие стены лежат на изолированной плите, а какие на несущей плите.
    • Для помещения, где изоляторы поддерживают объекты, отличные от потолков:
      • RCP для труб, воздуховодов, осветительных решеток и т. д.
      • Вес на фут-фут (PLF) и расположение объектов
      • На квадратный фут веса панелей, второстепенных потолков или других материалов
      • Вес для объектов с точечной нагрузкой, таких как динамики, люстры, потолочные облака и т. д.
  • Структурный
    • Каркасный план
    • Ограничения/требования к расстоянию между изоляторами, если таковые имеются (обычно 48 дюймов по центру в каждую сторону)
  • Акустика: Консультант по акустике, если применимо
    • Минимальный прогиб пружины

KSCH остается наиболее универсальным пружинным подвесом для потолочной изоляции. Рассмотрим следующий сценарий: низкопрофильный потолок требуется только для части помещения — нет необходимости использовать другой тип пружинной подвески, KSCH легко адаптируется с помощью 3/8-дюймового выравнивающего болта и сборочного зажима. Легко подвесьте потолок на более низком уровне, создайте софиты или подвесьте элегантный подвесной потолок с непрямым освещением. Одна потолочная подвеска, легко адаптируемая к вашим конкретным требованиям дизайна.

Эта подвеска предлагается с двумя монтажными пластинами – одна пластина может проходить через большинство Unistrut®, так что вы можете охватывать очень широкий воздуховод и должным образом поддерживать потолочную решетку; другую, более широкую пластину можно легко «выстрелить» с помощью пороховой застежки. Эта более широкая пластина полезна, когда необходимо также решить проблемы сейсмостойкости. Отверстия в широкой монтажной пластине подходят для сейсмостойких штифтов. Быстрая и простая установка.

Есть еще много проблем, когда речь идет об изоляции потолков для контроля шума. MEP и другое оборудование может потребоваться подвешивать с помощью потолочной системы, могут встречаться различные высоты палубы, а решения по контролю шума иногда необходимо перемещать в ограниченном пространстве. KSCH предлагает беспрецедентную гибкость при проектировании изолированных потолков. Конструкцию одной подвески можно адаптировать к любому проекту изолированного потолка, даже интегрируя ее с традиционными подвесками с отклоняющейся пружиной на один дюйм, такими как ICC или Gotham.

  • Производительность пружины отклонения один дюйм (1 дюйм) в узком воздушном пространстве 3 1/2 дюйма.
    • Конфигурации вешалок
  • легко адаптируются к различной высоте настила и требованиям к дизайну потолка.
  • Два монтажных кронштейна для быстрой установки либо вплотную к палубе, либо через Unistrut®.
  • Возможность установки стержня с резьбой 3/8 дюйма под кронштейном канала, что упрощает подвешивание MEP, кабельных лотков и аналогичных элементов под потолком.
