Как крепить сотовый поликарбонат к металлу — Все о поликарбонате

Поликарбонат представляет собой универсальный и современный материал. Его широко используют в машиностроении, строительстве и рекламе. Монтаж сотового поликарбоната несложный, поэтому многие люди используют материал в домашнем хозяйстве для возведения теплиц и парников. Каковы особенности монтажа поликарбоната к металлическим конструкциям?

Резка поликарбоната

Листы сотового поликарбоната хорошо режутся. Для этого вам подойдут нож, высокооборотные пилы, электрический лобзик.

Инструкция по подготовке крепления поликарбоната

  1. Все начинается с резки панелей. Сотовый поликарбонат легко режется при помощи ножа, при желании можно использовать высокоскоростные пилы и электрический лобзик. В процессе резки нужно поддерживать лист, чтобы избежать вибрации. По окончании резки из внутренних полостей панели удаляется стружка.
  2. Следующий этап - сверление отверстий. Для этого используются металлические сверла. Сверлить нужно между ребрами жесткости. Отверстие должно располагаться на расстоянии более 40 мм от края панели.
  3. Герметизация торцов панели. При наклонном и вертикальном положении панелей нижние торцы закрываются перфорированной лентой, верхние - самоклеящейся алюминиевой пленкой. В арочных конструкциях все торцы закрываются при помощи перфорированной ленты. Для герметизации используют подходящие по цвету алюминиевые или поликарбонатные профили. Конструкция профиля отличается плотной фиксацией, это значит, что дополнительного крепления не потребуется. Для стока конденсата следует просверлить тонким сверлом в профиле несколько отверстий.

Не стоит герметично закрывать нижние торцы.

Оставлять открытыми торцы также не следует, иначе уменьшится их светопрозрачность и срок службы.

Для заклеивания торцов не подходит обычный скотч.

Схема крепления монолитного поликарбоната

Схема крепления монолитного поликарбоната.

Есть различные методы крепления сотового поликарбоната к металлическим профилям. Технология крепления предусматривает применение профилей, саморезов и специальных шайб.

Выбор саморезов зависит от вида каркаса, к которому будет крепиться материал. Для того чтобы прикрепить поликарбонат к трубному стальному каркасу, лучше всего выбрать саморезы с буром на конце и с шестигранной головкой. При применении таких саморезов не потребуется сверление. Используя термошайбы, стоит помнить, что диаметр самореза должен быть 4,8-5 миллиметров, длина зависит от размера несущей конструкции и толщины поликарбоната.

Алюминиевые профили используют наряду с пластиковыми разъемными HCP-профилями. Данная система устройства узлов крепления считается самой надежной. Вдоль профиля идут два резиновых уплотнителя. Длина профилей может составлять до 6 м. С помощью профиля лист поликарбоната прижимается к металлическому каркасу. При этом сверлится профиль, а не поликарбонат. Алюминиевый профиль применяют для закрепления сотового и монолитного поликарбоната, пластиковый - только для сотового. Разъемный пластиковый профиль состоит из базы и крышки. База или крепится, или не крепится к несущему каркасу. После соединения листов между собой крышка прищелкивается к базе. Данная система широко используется для арочных конструкций. Шаг крепления будет зависеть от размера несущей конструкции и толщины материала.

Термошайбы используются для монтажа сотового поликарбоната к металлу. Наружный диаметр у термошайбы должен составлять 40 мм. Сама шайба состоит из таких частей, как защитный колпачок, корпус и силиконовая прокладка. Самый долгий срок службы для монтажа поликарбоната у поликарбонатных шайб.

Схема точечного крепления листов поликарбоната

Схема точечного крепления листов поликарбоната.

Обустройство узлов крепления сотового поликарбоната к металлу зависит от типа конструкции. Алюминиевый профиль может сделать конструкцию более привлекательной. Его можно окрасить в любой цвет. При арочных конструкциях используются пластиковые или алюминиевые разъемные профили: это ускоряет монтаж поликарбоната. Термошайбы используются в качестве вспомогательного крепления. При применении H-образных соединительных профилей, они выступают в роли элемента основного крепления. Крепеж происходит с помощью бура на конце и шестигранником. Данный способ монтажа поликарбоната к металлическим конструкциям является самым лучшим на данный момент.

Вернуться к оглавлению

Вам может быть интересно: Сайт о потолках.

Как правильно выполнять монтаж поликарбоната к металлоконструкции

Лучше всего положить сотовый поликарбонат на резиновую или силиконовую подкладку, а не на «голое» железо. Прокладки продаются отдельно, и не стоит пренебрегать их приобретением и применением, поскольку от ее наличия зависит герметичность соединения. Прокладки защищают поликарбонат от воздействия разогретого летом или охлажденного зимой металла. Правильно закрепить лист можно только при помощи термошайб. Кладете лист, размечаете места крепления. Данные места необходимо наметить маркером. Снимаете лист и просверливаете его в намеченных местах сверлом в диаметре 16-20 мм.

Схема крепления сотового поликарбоната при помощи термошайбы

Схема крепления сотового поликарбоната при помощи термошайбы

В полученные отверстия вставляются термошайбы, лучшим вариантом являются изделия с силиконовыми прокладками. Силикон компенсирует расширения металлических элементов и создает герметичное соединение. В первую очередь ставится силиконовая прокладка, затем колпачок термошайбы таким образом, чтобы его выступающая часть располагалась по центру просверленного отверстия. Осталось только закрутить саморез.

Во время сверления в стальную трубу лучше использовать саморез по металлу «под ключ» №7. Данные саморезы легко заходят в металл за счет того, что сверло более тонкое. При закручивании саморезов следите за тем, чтобы поликарбонатные листы в местах крепления не прогибались, тем не менее крепление должно быть прочным. Для достижения данных условий можно воспользоваться резиновыми прокладками или все теми же силиконовыми. Основной критерий, который должен соблюдаться для качественного монтажа поликарбоната - это расстояние между плоскостью листа и колпачком термошайбы в 1 мм. Все зазоры делаются с учетом термического расширения листа, которое появляется в жаркое время года. Когда вы закрутите термошайбу, необходимо установить заглушку, чтобы обеспечить герметизацию места крепления. Шаг крепления листов должен составлять от 30 до 40 см.

Методы крепления листов

Методы крепления листов.

Подводить к концу работу с поликарбонатом нужно так. После его монтажа следует удалить защитную пленку, а верхнюю часть листа закрыть с помощью замыкающего пластикового, силиконового профиля или липкой ленты НDРЕ. Обычный или малярный скотч непригодны для использования, поскольку их клеящие характеристики не рассчитаны на применение в таких целях. Профили и лента HDPE специально разработаны для защиты швов от попадания различных насекомых и пыли, а также для сохранения привлекательного внешнего вида поликарбоната в течение долгого периода времени.

Вернуться к оглавлению

Важная информация для крепления поликарбоната

При всех случаях стыковки панелей между собой с различными элементами конструкции и с соединительными профилями стоит помнить, что под воздействием температуры окружающей среды линейные размеры поликарбоната могут меняться. Для правильного закрепления панели и исключения их поломки и деформации необходимо заранее предусмотреть тепловые зазоры во всех местах взаимодействия поликарбоната и других элементов. На практике было выявлено, что минимальный зазор на каждый м длины панели вне зависимости от направления должен быть 3,5 мм. Недопустимо делать зажим панелей крепежными элементами, приводящий к температурным напряжениям.

Отверстия для крепежных элементов следует сверлить посредине между перегородками, не стоит попадать на саму перегородку. Для поликарбоната с толщиной в 4-10 мм при точечном креплении обязательно использование термошайб. Специальные комплектующие дают возможность осуществить крепление конструкции правильно, обеспечить ее долговечность и придать красивый вид.

В сотовых листах поликарбоната допускается изгиб только на разрешенные радиусы. Пренебрежение данными допусками приведет к повреждению одной из поверхности и последующему расслоению всего полотна.

Вернуться к оглавлению

Хранение листов до начала монтажа поликарбоната

Хранить листы следует в заводской упаковке. Она защитит их от солнечного света, и после крепления поликарбоната конструкция не будет иметь потрепанный вид.

Рекомендуется производить монтаж поликарбоната с помощью крепежных профилей. Они не представляют собой несущие конструкции. Для того чтобы компенсировать тепловое расширение, сверла нужно выбирать большего диаметра, по сравнению с диаметром места крепления.

При устройстве перегородок и при вертикальном остеклении листы поликарбоната устанавливаются таким образом, чтобы ребра жесткости располагались вертикально.

В ходе монтажа дугообразных конструкций стоит использовать только те радиусы изгиба, которые разрешены в разделах технической документации на поликарбонат.

Низ сотового листа оформляется вентиляционной лентой и краевым профилем. Данное мероприятие приводит к тому, что предотвращается загрязнение, а конденсат удаляется. Для дуговых конструкций рекомендуется наносить липкую ленту с обоих концов: это предотвратит циркуляцию воздуха. Помимо прочего, требуются зазоры, для того чтобы учесть расширение, которое может образоваться из-за колебаний температур. Оставляется +3 мм/м. Ходить по листам можно только с использованием опорных досок.

Многие листы поликарбоната обладают метками, которые используются при установке и указывают на то, что одна сторона внутренняя, а другая - наружная. Для монтажа поликарбоната наружная сторона должна быть обращена к солнцу. Это обеспечит долгий срок эксплуатации.

правила, подбор крепёжных устройств, соединяемый профиль

Сотовый поликарбонат стал одним из самых популярных прозрачных материалов для покрытия теплиц на дачных участках. Он придаёт конструкции красивый внешний вид, хорошо пропускает солнечные лучи и обладает отличной теплоизоляцией, а самостоятельно закрепить его на крыше и стенках парника можно даже при отсутствии специальных умений и навыков.

В статье рассмотрены основные виды крепежных устройств для фиксации обшивки на металлическом каркасе теплицы, перечислены виды соединительных профилей, а также представлены рекомендации о том, как правильно закрепить этот материал и какие инструменты для этого необходимы.

ПоказатьСкрыть

Какие потребуются инструменты?

Перед тем, как начать крепление сотового поликарбоната на каркас сооружения, нужно раскроить листы в соответствии с размерами теплицы. Чтобы зафиксировать материал на поверхности конструкции, используют различные виды крепежа.

Крепление поликарбоната к металлическому каркасу

А для нарезки панелей и осуществления обшивки металлического каркаса парника понадобятся такие инструменты:

  • электролобзик (или острый нож, ленточная пила) — для раскройки листов на отдельные детали;
  • рулетка — с её помощью отмеривается длина и ширина каждого фрагмента;
  • электродрель и свёрла по металлу — для проделывания отверстий в каркасе конструкции;
  • саморезы, шайбы и болты с гайками — прижимают обшивку к поверхности каркаса;
  • строительный уровень — нужен для выравнивания поверхности покрытия;
  • лестница — для обшивки поликарбонатом крыши сооружения;
  • шуруповёрт — для быстрого закручивания крепежа;
  • ручная ножовка по металлу — используется для разделения соединительных профилей на отрезки нужной длины;
  • пылесос — для сбора пыли и мелких деталей после завершения работы.

Знаете ли вы? Больше всего теплиц находится на территории Голландии — общая площадь закрытых оранжерей в этой стране составляет около 10500 га.

Крепежные устройства

Для того, чтобы прикрепить поликарбонат к металлическому каркасу, используются саморезы и различные виды уплотнительных шайб. Они помогают надёжно зафиксировать материал на каркасе, а приобрести их можно в специализированных магазинах. Шайбы для крепления поликарбоната Шайбы красиво смотрятся на поверхности теплицы и защищают её от чрезмерной деформации. Кроме этого, они препятствуют проникновению влаги и пыли внутрь материала в том месте, где он проткнут саморезом. Подробнее о том, чем лучше зафиксировать обшивку на металлических рамках парника расскажем далее.

Термошайбы из поликарбоната

Этот вид крепежа изготавливается из прозрачного поликарбоната и может выпускаться в различной цветовой гамме. Термошайба плотно входит в сделанное отверстие и расширяется при термонагрузке, предотвращая деформацию покрытия теплицы.

Важно! Термошайбы из поликарбоната относятся к универсальным крепёжным материалам и могут использоваться для обшивки теплицы как с металлическим, так и с деревянным каркасом.

Основные характеристики этого вида шайб:

  1. Основной деталью крепежа является объёмная шайба с отверстием для самореза по центру и широкой ножкой, длина которой равна толщине листа поликарбоната.
  2. Кроме шайбы в комплект входит уплотняющее кольцо из вспененного полиуретана и пластиковая заглушка, которая надевается сверху. Саморез для фиксации шайбы приобретается отдельно.
  3. Диаметр крепежа — 33 мм, а её толщина составляет 8 мм.
  4. Срок службы такой термошайбы составляет около 20 лет. Крепёж подбирается индивидуально в зависимости от толщины листов материала обшивки.
  5. Термошайба из поликарбоната помогает достичь плотного прилегания обшивки теплицы к каркасу и придаёт наружной поверхности сооружения декоративный вид.

Термошайбы для крепления поликарбоната

Полипропиленовые шайбы

Этот вид крепежа имеет более низкую стоимость по сравнению с термошайбами и также выпускается в различных расцветках, но отличается небольшим сроком эксплуатации. Кроме этого, прикручивать поликарбонат к каркасу с помощью полипропиленовых шайб нужно осторожно — у них нет ограничивающей ножки, поэтому существует риск слишком сильно натянуть обшивку парника и деформировать листы.

Характеристики полипропиленовых шайб:

  1. Ключевой элемент шайбы — полимерная крышка, в центре которой расположено отверстие для самореза. В комплекте с ней идёт уплотнительное кольцо из вспененного полиуретана и заглушка.
  2. Имеет сравнительно крупные размеры — диаметр составляет 35 мм, а толщина — 12 мм.
  3. Для крепления таких шайб нужно использовать шурупы толщиной 6 мм.
  4. На заглушках отсутствует слой защитного покрытия от ультрафиолета, поэтому они быстро выгорают на солнце и начинают разрушаться.
  5. Средний срок эксплуатации — не более 4 лет.
  6. Универсальны и могут использоваться для крепления листов поликарбоната любой толщины.

Полипропиленовая шайба

Чтобы продлить срок службы полипропиленовых шайб, рекомендуется использовать их только внутри помещений или для обшивки конструкций, расположенных в полутени.

Нержавеющие шайбы

Этот вид крепежа используется преимущественно для обшивки больших конструкций. Шайбы из нержавеющего материала отличаются долговечностью и надёжно фиксируют поликарбонат на металлическом каркасе даже при сильном ветре.

Характеристики:

  1. В комплект входит круглая металлическая деталь в форме тарелочки с отверстием для самореза в центре, а также зонтичная прокладка из резины EMDP, гибкого пластика или вспененного полиуретана.
  2. Диаметр крепежа составляет 22 мм, а толщина — всего 2 мм.
  3. Можно использовать для крепления панелей любой толщины.
  4. Материал зонтичной прокладки остаётся эластичным даже при температуре воздуха –15°С. Он плотно прижимает лист поликарбоната к каркасу, предотвращая попадание влаги внутрь ячеек обшивки и не расшатывается со временем.
  5. У этого вида крепежа нет заглушки, которая закрывает шляпку крепёжного элемента снаружи, поэтому саморезы и болты, используемые для обшивки теплицы, в этом случае должны быть изготовлены из устойчивых к коррозии материалов.

Нержавеющие шайбы

Выбор соединительного профиля

При обшивке теплицы поликарбонатом кроме шайб используются также специальные соединительные профили. Они предназначены для герметичного соединения листов материала в местах стыков и могут быть изготовлены из поликарбоната, пластика или алюминия.

Важно! Производители предлагают разные соединительные профили для поликарбоната толщиной 4, 6, 8, 10, 16, 20 и 25 мм. Края листа фиксируются внутри них с помощью саморезов и шайб.

Виды профилей для крепления поликарбоната на теплицу:

  1. UP-торцевой — предназначен для защиты кромки поликарбоната от попадания внутрь влаги и пыли. Профиль имеет стандартную длину 2,01 м и в продаже есть его разновидности для листов любой толщины.UP-торцевые профили
  2. К-коньковый — с его помощью соединяются стыки материала на двух скатах крыши при условии, что угол между ними больше 90°. Стандартная длина профиля — 6 м, а использовать его можно для листов с толщиной до 16 мм.К-коньковый профиль
  3. Разъёмный НСР-профиль — предназначен для соединения соседних панелей поликарбоната и состоит из базы и съёмной крышки. База крепится к каркасу теплицы саморезами, а края соседних листов укладываются на неё и фиксируются сверху крышкой. Стандартная длина профиля — 6 м, с его помощью можно закрепить панели толщиной до 16 мм.Профиль Разъёмный НСР-профиль
  4. Неразъёмный НР-стыковочный — является монолитной Н-образной деталью, имеющей с двух сторон специальные пазы для вставки торцов соседних листов обшивки. Длина профиля составляет 6 м, а использовать его можно для соединения панелей толщиной до 10 мм.Профиль Неразъёмный НР-стыковочный
  5. У-угловой перпендикулярный — помогает состыковать листы поликарбоната под углом 90° и используется для фиксации обшивки на углах теплицы. Стандартная длина профиля — 6 м, он предназначен для панелей толщиной до 10 мм.Профиль У-угловой перпендикулярный
  6. F-пристенный — используется для того, чтобы плотно подогнать лист поликарбоната к стене и имеет длину 6 м. Производители выпускают различные его варианты для панелей толщиной от 4 до 10 мм.Профиль F-пристенный

Правила крепления поликарбоната к каркасу

Чтобы внутри конструкции хорошо сохранялось тепло, а поликарбонат не деформировался под действием ветра и перепадов температур, нужно знать, как правильно закрепить обшивку.

При этом панели следует размещать так, чтобы сторона с защитным покрытием находилась снаружи парника, а все стыки находились строго на металлических планках каркаса.

Крепление поликарбоната к металлическому каркасу

Закручивать саморезы и шайбы нужно строго под прямым углом к поверхности каркаса. При этом крепёжные элементы не должны слишком сильно пережимать обшивку.

Важно! Перед тем как загонять края листов поликарбоната в профиль, их нужно обклеить перфорированной или герметизирующей лентой — это предотвращает попадание влаги и грязи внутрь материала.

Пошаговая инструкция обшивки теплицы поликарбонатом:

  1. Уложить на поверхность металлического каркаса слой термоизолирующей ленты.
  2. Раскроить материал на отдельные детали по размерам теплицы, разложив материал на ровной поверхности. На каждой детали наметить места, в которых обшивка будет крепиться к каркасу.
  3. Просверлить в намеченных местах поликарбоната отверстия, соблюдая между ними расстояние 40–60 см. Диаметр сделанных отверстий должен быть на 2–3 мм больше, чем толщина самореза или ножка термошайбы, которые используются для крепления.
  4. Приложить вырезанные детали материала к каркасу теплицы. С помощью тонкого сверла по металлу просверлить в металлических планках отверстия для саморезов так, чтобы они совпадали с отверстиями на листе.
  5. Отложить панели обшивки в сторону и прикрепить в нужных местах каркаса парника соединительные профили с помощью саморезов. Наиболее удобными являются разъёмные профили, позволяющие без усилий подогнать стыки соседних панелей друг к другу.
  6. Приложить поликарбонат к соединительным профилям и каркасу так, чтобы края панелей попали в соответствующие пазы. Рекомендуемая величина зазора — 2,5 см.
  7. Зафиксировать обшивку на теплице с помощью саморезов и шайб, вставленных в подготовленные отверстия на панели поликарбоната. Вставить заглушки в шайбы, а затем прикрепить верхние части профилей, крепко фиксируя панели на каркасе сооружения.
  8. Удалить наружную защитную плёнку с поверхности обшивки. Убрать строительный мусор.

Видео: Монтаж и крепеж поликарбоната на теплицу

Самостоятельно обшить металлический каркас парника листами поликарбоната не так уж и сложно. Чтобы понять, как лучше зафиксировать покрытие, нужно использовать представленную выше информацию о видах крепежа и чётко придерживаться перечисленных рекомендаций по установке панелей на металлические планки теплицы.

Монтаж поликарбоната на металлический каркас инструкция

Конструкции из поликарбоната представляют собой универсальное решение при оформлении входа в дом, обустройства укрытия для автомобиля, подобия беседки на заднем дворе. Современный материал считается одним из лучших для возведения теплиц. Монтаж пластиковых полотен осуществляется на предварительно сваренный каркас из несущих балок и арочных металлических перекрытий. Защитные и тепличные каркасы, создаваемые подобным образом, считаются наиболее удачным решением.
Условным недостатком подобного решения является то, что пластик и металл достаточно плохо комбинируются из-за разности структуры. Чтобы конструкция получилась надежной и прослужила максимум долго, необходимо использовать правильный крепеж. Если осуществить крепление неправильно, перепады температуры и расширение/сжатие материала приведет к скольжению листов на металлических направляющих, что нарушит целостность конструкции.

Какими способами поликарбонат крепится к каркасу из алюминия или стали?

Листовые панели укладывается и фиксируется на металлическое основание с задействованием различных схем. Соединение может быть реализовано с помощью герметика, прошивки вагонкой и так далее. Конкретный выбор обусловлен размерами, формой, толщиной и разновидностью поликарбоната (монолитный либо сотовый).
Среди надежных и проверенных способов фиксации выделяются следующие:

  • С использованием профиля Н-образного типа. Его закладывают на промежуточную ленту.
  • Установка разборной (разъемной) планки. Она помещается на стыки между поликарбонатными листами.
  • Фиксация панелей специальным разъемным профилем.

Существует вспомогательный способ фиксации. Он называется точечным и заключается в фиксации по всей площади, а не только по линиям стыка. Данная схема была взята из технологии по обшивке металлических каркасных ограждений. Она используется довольно редко, поскольку подходит для сотового тонкого поликарбоната.

Монтаж поликарбоната на металлический каркас

Стационарное крепление

Данный способ подходит практически для 90% конструкций кровли, козырьков и навесов, которые собирают по стационарной схеме. Конструкция собирается из листов поликарбоната, которые вырезают по всей ширины крыши. Это позволяет добиться сократить длину швов и упростить установку покрытия на металлическое основание.
Постоянные крыши и навесы крепятся двумя типами креплений:

  1. С использованием пластиковый подкладки с уплотнителем из силикона либо металлической подкладки. Сначала укладывается поликарбонат. Далее, монтажной планкой с использованием саморезов прижимают кромки листов. Крепеж закручивается в металлический каркас и закрывается сверху накладкой.
  2. Осуществляется посредством фиксации несущего алюминиевого либо стального профиля с центральным ребром. Он может быть задействован как планка контробрешетки. Саморезы вкручивают в ребро профиля.

Оба способа позволяют создавать крепление с высокой прочностью. Главным достоинством является возможность ремонтировать пластиковое покрытие. Если говорить о декоративности, планочный вариант смотрится привлекательнее.

Простые способы монтажа

Точечное крепление предполагает задействование использование промежуточного материала — деревянной обрешетки. В полотне аккуратно просверливается отверстие. Оно делается сквозным. В полость помещают резиновую втулку. Ее заворачивают саморезом с компенсирующей шайбой. Сверху надевают колпачок, который защищает крепежный элемент.

Саморезы могут быть заменены винтом. Это позволяет в дальнейшим демонтировать листы поликарбоната. Главное, просверлить отверстие в обрешетке. Стандартный шаг для осуществления крепления составляет от 30 и до 40 сантиметров. Такой способ крепежа как с саморезом, так и с винтом выглядит не совсем эстетично, но обладает важными преимуществами.
Такая схема монтажа имеет доступную стоимость и легко поддается ремонту. Оказываемая на кровлю или навес нагрузка от воды и снега переносится на каркас и распределяет по площади. Поликарбонат сможет выдержат даже большой снежный слой и не повредится. Точечный способ лучше всего подходит при креплении пластиковых листов на несимметричные профили, например, уголок.

Поликарбонат

Фиксация пластиковых панелей с помощью профиля

Предполагает задействованием пластиковой ленты с H-образным сечением и полками по торцам. Профиль используют для фиксации сотового поликарбоната. Ленту укладывают одновременно с пластиковым полотном.
Главным преимуществом способа является быстрота проведения монтажа. Обычно подобная схема позволяет не использовать арочные секции, контробрешеточные дуги. Минусом является невысокая степень прочности крепления. Его чаще всего используют при возведении наземных временных конструкций, к примеру, парников и теплиц.

Крепление сотового поликарбоната на металлический каркас

Осуществляется точечным способом. Саморезы могут устанавливаться вариативно. Если нет древесной обрешетки, значит, задействуют алюминиевые либо стальные хомуты аналогично сборке ограждений. Главное, оставлять между кромками зазор как минимум 0,4 см на каждый метр покрытия. Специальные рейки используют тогда, когда остров крыши собирается в виде плоских скатов.
На каркасе фиксируют профиль-рейку. Листы крепят к металлическим трубам с помощью струбцины. Далее, они закладываются и фиксируются прижимной планке на саморезы. Торцы к каркасу пришиваются точечным крепежом. Остается уложить ленту прокладки под нижнюю и верхнюю кромку листов.
Каналы при укладке материалы должны находиться в продольном направлении по отношению ската. На верхний торец наклеивают полимер-алюминиевую ленту, а на нижний устанавливают специальную заглушку, имеющую дренажное отверстие.

Монтаж поликарбоната на металлический каркас

Крепление монолитного поликарбоната

Литой пластик монтировать сложнее. Работа с ним требует особой внимательности. Его поверхность легко царапается и требует правильной подготовки металлического основания. Монолитный, в отличие от сотового, не получится подогнуть или поддавить с помощью крепления. Без опыта работа монтаж литого пластика лучше проводить с применением специализированного профиля. Посредством него закрепляют пластик любой ширины и толщины.

Крепление имеет высокую стоимость и используется для монтажа как монолитного, так и сотового поликарбоната. Последний задействуют при возведении арок с большой кривизной. Узел представляет собой металлическое жесткое основание. Его бока имеет вид приподнятых боковых планок. На кромки укладывают уплотнитель типа П-образный. Кромки крепят на саморезы к нижней части профиля. Такое решение позволяет сохранить герметичность даже при отклонении полотна на несколько градусов относительно осевой линии крыши.

Что следует учитывать при монтаже поликарбоната?

Соединительные резиновые и силиконовые профили повышают прочность образуемого при соединении металла и пластика крепления, но сами по себе достаточно уязвимы. Лучше всего приобретать фирменные качественные уплотнители, но они тоже нуждаются в дополнительной обработке, которые выполняют силиконовым маслом, выпускаемом в форме аэрозоля. Сотовому поликарбонату придать большую пластичность позволяет канальная структура. Потеря упругости резиновыми уплотнителями не сказывается на состоянии соединения, прочности конструкции.

Подведение итогов

Сочетание металлического каркаса с сотовым/монолитным поликарбонатом является лучшим при обустройстве как временных, так и постоянных защитных укрытий, навесов, теплиц. Главное, правильно подобрать способ крепления. Иначе из-за расширения под воздействием перепадов температур пластик будет скользит по поверхности алюминиевых либо стальных элементов.

Монтаж поликарбоната на металлический каркас своими руками: фото

Хотите сделать что-то хорошо, сделайте это своими руками. Известный афоризм подходит во многих случаях, не является исключением и этот. Закрепить поликарбонат на металлический каркас задача не такая сложная, как полететь в космос или прооперировать головной мозг, и вполне доступная для решения своими руками. Конечно, существуют в этой работе тонкости, известные профессиональным строителям, и совершенно незнакомые представителям других профессий.

Крепление поликарбоната к каркасу из металлаКрепление поликарбоната к каркасу из металла

Тем не менее, вспомнив курс физики для средней школы, специфику такой работы несложно представить, а настоящая инструкция поможет, в дополнение к природной смекалке, проделать такую работу с первого раза и без ошибок, пользуясь только своими руками. Хотя нет, выполняя монтаж крупных листов поликарбоната, только своих рук недостаточно, необходим помощник. Впрочем, его роль будет невелика. Покрыть полимерным пластиком конструкцию из металлического профиля, будь то беседка, теплица, навес над крыльцом или окнами, летняя терраса, возможно легко, а в результате красиво и долговечно.

Почему поликарбонат?

Выбирать поликарбонат из множества материалов для крыши и (частично или полностью) стен беседки, теплицы, навеса над импровизированной автостоянкой, крыльцом и прочим, вынуждают качества этого материала, среди которых преимущества явно преобладают над недостатками.

  • сравнивая его со стеклом, выделяется его стойкость к ударам. Он в двадцать примерно раз прочнее, кроме того, обладает гибкостью, недостижимым для стекла качеством;
  • неоспоримый плюс – возможность выбора цвета, что облегчит создание единого, с основными постройками на участке, ансамбля;
  • огнестойкость, состав этого материала не поддерживает горение;
  • лёгкость обработки.

Беседка из металлического каркаса с поликарбонатом

Беседка из металлического каркаса с поликарбонатом

Готовясь использовать поликарбонат, неплохо узнать и его недостатки.

  • он боится царапин;
  • так же не устойчив при температурных колебаниях. Расширяется в тёплое время года, сужается в холодное.

Мелкие царапины абсолютно незаметны, а грамотный монтаж поможет избежать появление крупных дефектов. Что же касается второго недостатка, то и его можно обойти, предусмотрев температурные зазоры на стадии сборки конструкции.

Металлическая основа

Говоря о преимуществах поликарбоната, стоит упомянуть и отличной сочетаемости его с другими материалами.

Беседка из дерева и металлического каркасы покрытого поликарбонатом

Беседка из дерева и металлического каркасы покрытого поликарбонатом

Не вызовет никаких трудностей сочетание его с деревом, металлическим профилем. И всё же профиль из стали предпочтительнее, так как не требует ухода, выражаемого в частой дезинфекции, антикоррозийная обработка так же не столь частая процедура.

Преимущества его увеличиваются, если вспомнить о простоте, с которой выполняется монтаж самой конструкции из металла, прикрепить готовый каркас так же несложно, при наличии необходимого инструмента обработка профиля (обрезка, крепёж) выглядит едва ли не приятной (в отличие от работы) процедурой.

Какой необходим инструмент

Поликарбонат необычайно удобный в обработке материал. Нехитрая инструкция поможет справиться с кройкой даже начинающему мастеру.

Беспроблемный монтаж раскроенного листа на уже собранную или построенную основу, зависит от грамотного его раскроя. Прежде всего, кройка выполняется на основе проекта, без которого немыслимо выполнять строительно-монтажные работы. Даже такое несложное строительство своими руками, всё-таки требует проекта.

Монтаж поликарбонатаМонтаж поликарбоната

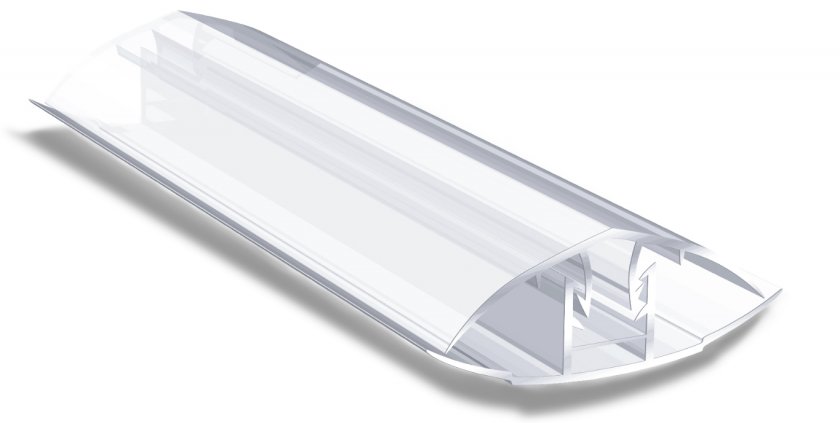

Монтаж сотового поликарбоната через разъемный профиль

На основании которого, подготовленные части полотна крепить к каркасу можно будет без утомительных доработок по ходу строительства. А для резки листа, подойдёт самый обычный инструмент. Ножовка по дереву, пила ручная. Мастерам с большим опытом достаточно будет даже прочного, остро наточенного ножа, или портняжных ножниц.

При подготовке поликарбоната обратите внимание на следующие тонкости.

  1. Нужно сохранить неповреждённой на этапе обработки защитную плёнку.
  2. Большое количество опилок следует удалять, лучше сжатым воздухом.
  3. При раскройке учесть, что риск поломки листа снижается, если резать вдоль пустот полотна.

Свёрла, шуруповёрт помогут крепить полимерный пластик непосредственно к каркасу.

Переходим к монтажу

Существует три основных варианта осуществить собственно монтаж. Каждый из них тщательно продуман, и позволяет осуществить эту операцию своими руками. Два из них позволяют крепить полотно, используя специальные профили, последний способ основывается на использовании термошайб.

Профили существуют двух видов: цельный, при использовании которого готовые листы вставляются в специальный паз; и разъёмный, поликарбонат укладывается на основную часть профиля, вторая часть защёлкивается, закрепляя материал в пазах. Иногда целесообразно крепить полотно непосредственно к каркасу, при помощи саморезов с термошайбами.

Схема крепления поликарбоната к каркасу из металла

Схема крепления поликарбоната к каркасу из металла

Самым простым способом крепления является метод, с использованием неразборного профиля. Выглядит он так. На уже готовую основу при помощи саморезов нужно крепить вырезанный по необходимым размерам выбранный профиль. Подготовленные листы вставляются под небольшим изгибом в соответствующие пазы профиля, а присущая материалу гибкость выпрямляет его. В итоге жёстко находящееся в пазах полотно надёжно закреплено. При необходимости пазы можно обработать герметиком, для надёжности исключения попадания туда воды.

Вариант крепить элементы конструкции с помощью разборного профиля целесообразен, при строительстве больших сооружений, с большими по площади листами полимерного пластика. Технология похожая, с небольшими изменениями. Одна часть профиля, основа, саморезами крепится к каркасу, термошайбы также следует использовать. Затем на ней укладываются листы, при необходимости, на этой стадии можно исправить неточности раскроя, которые защёлкиваются своими руками второй частью профиля. Этот способ более дорогостоящий, более сложный профиль дороже стоит, но и более надёжный. Монтаж на такой вид крепления исключает выскакивание материала из пазов.

Монтаж с помощью саморезов с использованием термошайб позволяет крепить составные части сооружения самым дешевым способом.

Выбор этого варианта скрепления, подразумевает тщательную разметку, лучше её выполнить своими руками. На основание наносятся метки и сверлятся отверстия, диаметром меньшим, чем у саморезов.

Отверстия на поликарбонате, наоборот, следует сделать на два-три миллиметра больше диаметра термошайбы, что бы исключить появление трещин и разрушения полотна при температурных колебаниях. Затем, саморезом, при помощи шуруповёрта, своими руками нужно прикрутить лист к основе, не забывая про прокладку, роль которой играет термошайба. Прикручивать нужно не слишком сильно, что бы не повредить пластик. Шаг крепления находится в пределах от тридцати до пятидесяти сантиметров, отверстия лучше располагать не ближе четырёх сантиметров от границы листа.

Выполненный своими руками монтаж, облагородит экстерьер участка, будет радовать глаз и привлекать гостей.

kin-rekomend

%PDF-1.5 % 1 0 obj >/OCGs[9 0 R 106 0 R 202 0 R 301 0 R 562 0 R 844 0 R 1264 0 R]>>/Pages 3 0 R/Type/Catalog>> endobj 2 0 obj >stream application/pdf

  • kin-rekomend
  • 2018-07-09T18:56:57+03:002018-07-09T18:56:57+03:002018-07-06T12:14:57+03:00Adobe Illustrator CC 2015 (Windows)
  • 25660JPEG/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAPAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9I+btZudG8vXWpWyRvPA Ygiy14fvJUjPKhXs3jl+mxDJkETyP6mjVZTjxmQ5j9bC7j8yPMUdtJcxtpM0MIHrNG0x4ua0QCtW JpsRtmxGgxk16/sdfLXZAL9BA96WRfnNr7Al7K1A/mpJT/ieWnsqHeWiPas+4M31Hzp+jvLmn6xc W5k+uxwMY4uAo0sfqNT1Xj+yAdq1zVSxATMb5Eu3hlJgJd4CM1LzNNbaUbq10q9vr3iClisDxMXI 6M7jgoB6kFvauVnEfL5hmMg8/kUD5W81eZtX1B7fUvLM+i26RGT6zNKJFZwygRqAqGpDVr7HAY0y Erav/wAwNO07Xv0VfKYUCq0lzWMqhZeQVl9T1BsRvwyYxgjn9oYHJR5fYXeY/OWs6fPFFo3lq91n kvOaUBraNKkgKDIjMzbVPw0G2+R8M+XzDLjHn8imvl/VtV1HRUvtQ019LvHLA6fI3qOnFioqwC15 AcumR4d6TeyF0rzZ9cvby3ksLqKO0kaEXAhMsbujcWWsLSkMKfZIyw4ttiPmGAyb738ilWt+e/M9 pfvBpXk+91K1SgF2z/VwzV34oyO3h4ND7ZHwz5fMMuMefyLK7C5u5tMt7m5tzb3csKSTWteRjdlB aOvcqTSuQrdl0Y3b/mRoo1O7sb9jZfVWZFmfgUcq3E09N5GBqDsVy04ttiPmGsZN97+RSy//ADUv n1SSz8u+XpdcijXkZ47iOMmhoWWMLI3AVG5p8sj4Z8vmGXGPP5Fl/wClbiLQY9Tu7ZreX6uLi5tT QvFSP1HjJLKvJaca8gK5EDdJOyR6V+Znly6tnkvJhZTKxX0JOJJA/aVo2kUg9qkfLLJYu4j5hgMn ffyKVaP+aOt6xqqWth5YkeyadI3vfrUbGKGR+IllijVuPw/EV5e1chwe75hnxj8Ass8ya82iae16 1u9xHHx5iPiPtGlau8agD54YQBRKVIK+872VrpqSi1uJtTmSttpPpmOeR9qqOXwfDWrEMaDffCcJ Hd8wgZQe/wCRSvyn+YOt6/qk9lN5fOnxW6M0tx9ZS4pIrBREURUKsak7+GDw65/enjvkmukecotQ v722+qXCx2jmP6zHH60blTTrC0rKTStGXpkji22I+YYjJvvfyKXa1568zWt+8Gl+UL3UbVBtds/1 cM29eKFHbj7mnyyPhny+YZcY8/kUXqfnO40210uS706UXepBP9CT0zLG7KhaOjSJzZWkC/DhjjB/ tCJTI/sKK17zRdWGnevpmkXmrXrMqpaJFJAKHdmeSRKKAB2B3oPcA4z5fMJGQefyKE8u+avMepJe Sap5el0WO1VWjMsglMteRbj8MVOIXf548Fc/vXi7lfy35zttZtpZ/qtxCI5DHtEZlJAB2eAzL0Yd aHJSxdxHzDEZO+/kUnl8/wDm83/o2/km9azaQIl3LKI24E/baII1PlyyPhny+YZcY/AKa6t51g0v WrPS7iB2a6oTJGEPHk5RaoZBIa8T9lT2oDkhjBHP7Qgzo/sLvMnm7U9Ojh/Q+gXmszyE+oqo9ska AdWeRCeRJFAF8d9t4+GfL5hPiDz+RUrPzhq3+HrrWNX0aTSXt3KizldHZ1ogVg7GJQGZ+O/hiIC6 P3hTLqFsH5meWzprXVzI0FyqNJ9QZV9ZqDkoWjNGS4+z8dN+2GWKu75hAye/5FDaH55806pqlpbv 5Uns9NuqsNUecSIkfEsjFVQA86CnFiN+uR4K/tDLjv8AsKYfmVK0PkvUJU+0ht2HzFxHmToBeYD3 /cXF15rCT7vvDxm61K/vifrUzcGFPSVjxUewJPXN/GEY8g6GWSUuZQ7Rqg47cAPopkrYEU9fvEgb yV5dWWea3hkSzhM0SxOqiaERD1Fm6r8fYHfqCtc5jUf3kv6x+96fTf3cf6o+5kmjaRNplnDafXpb qKBVRBKsQ+FV48f3aJt39ug22yluRxmiEywlv3rqzqviqFQx+guMVeWed3kHm2VGnVuTwTLb/Wk5 tDBGKIsHpyuOUzldgeXKlO4SFCJsfL2janePbwXupSOavPHA0Zt445QFaMSMsbNE0blUYj4lqy7i oUs+0KxWx0uG1VpWWMEKZ+PqUrtyK9du/U4oYOfI0U+s3XJlk02G7eT6m5nqHl4zvxfmV4tyUFeF KDpX4jYIDvYGRTSfypBc3jT3Cysqqq26rdXasm/J6nlxPIj+Ud61rh5B3rxnuZfbRLFbxRIKLGiq oJJ2UUG53OVM3n48uW+p3+qtLHFcQm5mhkjMlyGUuQWrWV1+y1RQL198tEItZlJcmg3tikrSR2rQ SJITDE10s7uyO7L6hlYu1VBrSvftg4QniLM9SgZ9CuII442ZrdkSJwPTJKUCkNUcfnkRzSeTyjSP I802kyQx6NANRSQpcqsixOscMrIU5LBH6iy+k1GrsQm22Qpm9B8v6Fd6devJEhjgfikwcwhiB6kh 4iOIFh6knUvU8j/KAShHeawDoN0PSeZuPwRxMUkLduDAGh/zO2SigpRbXFlfHT7x4oLaKRZGgDmF nerBYylRUh0PLqCNgR4WWWugnGl3OmSTTm1EQlgLJOqGPkpU9G4E0rSu+CRJSKDzbUrXWJtalivN YtrazuuEdBHxBjmnZ4oZGjWNkMsVxIrupoaCpFd65CjTYDYtH/oL6zqC2kHmv6rql6f3tnbtKzh5 nkm5RozseK7fvHBA40BHKmBKced9Jurj/D9u1yvO3f8A0i7c8XNAisxoknwvQ8t17Cu+NItKNS8r 2k8Tw2usX8d8fWllBaW5lQcHfmnGQvH6kZ2HLmQUqO2KWR6F5eXTNHvr2S/u7v6/ZRckvqL6KxQt QcUVWU/vPirU4oeUaT5on0uIz6XDxsp5q8Uc2zXDhZZI4zwlZokDSAU3pQA0G2BKf6f501FLnT4L iyu+frqHcahcuCvqAFjGZX5qaJSrUpz2AriqYfmdIsHmT1LiJ7qKSwT0IYZYY5FZHlqwVopZZKFw 23wih5bGhVUmtPKhR7D0dRtjK8d0qUs6yJPLB+7EZkb92pUOysoCip8MKsptdRtLvyEH0w3BWILA GlhHreorqHYpGOLEEkkpXfpU7YYsSxvSodJi8urc2+jz/pCIsvOS2a7ZkP7lhG0ckPL4XpWq/ZO1 KYGTNfL760yxSXKOiSH98ssbL8IjHp8AbifhQg8+tajp1xQhvzNQv5I1JR1Pof8AURHmZoD++j8f uLh9oC8Mvh94eDrPJGChG46V7Z0lW8yJEbLo7hRCyPU13I8cTHdIls+g/L1nb3XlPRY50DotnasA fEQqP1Gmcrqf7yX9Y/e9Vpv7qP8AVh4K1v5Y0i2kElsssDep6hMc0qcqGqo3FhyjXeih5R4ZS3pj b26QRCNWdwCxDSM0jfE3I/ExJpvt4dMVYprNimoeaJ7R0T6vHaxSzL+9VpDO0ke5SRVPww8TVPsm laZOMQWJJCjaeXP0bK6aa0VLiEwXMF61xdK8PKvFUaYAKObdv2vvlwBjxlltgvCziQ0AjUIu5Pwr sN2JPQZCQ32Zg7MVtvMmhDXb6w+tE3U10QiejMFqsaIR6hj9PqnZvDxyQlTHhTE3+nRSzBpqKgEk s7K/1dQeK7TFfSHUVAbxPjh5wjhKfQSRywRyxOskTqGjkQhlZSKgqRsQRlTYwzTdVso9c1WyVuV5 d37NFCI5gAFjjhblIYwn2omPWnvlgkGBBTFuby28l1PbRi2nVGCyLvcPE6GHdtm/eKQOuHiC8KZa wRceWbw26i6EtnIYUjKkShoiVVT8SkP0yu97ZVs8o0/yT5mmtohe6EUFtEoeNJLaJ5nKufV9QRSk sGcEx0Va9eSgZFkzHyvHrWg+np1r5en+oXVx6s1zJdRFovUopJQIPsqF2r/UlCZ/mHqtxpvl8SW8 8VvPPPHCjT8ArVBYp8YYfEFIO3Su4+0G1YlB5hgGkQKPM0yXkjIsTJY288MRUUkUPHAqSqCpaqGv Gh+ba0nnkLUrHULy7ls7y4mDvK08LWkNsnqMkD1kdEDGVRJx+3ueW2wxtaY9azxzandfWb+ytRDc F54TK0czRgpcQcJEklEp9YSLxNSBSgX7JSVV7YXU2o281r5l4TrDJFGKXNwGk4owMgailkbkNwC2 wPUgqUZ+aFha32n6RHeXQIpI7SBQVuAkXORVAkj+NlBaMD9qmHox6sZtbny4efHVNRE91C13ZwWk tvG3r+qol4qk27l+T0rxALFd6ZFkzzypf2eoeW7xLRruO5CBLl7yUPMXMIQSBhNPxqEqKvXv75KI ssZGgwm/dZb+OW41VvqcbM9pB9ZRGS5LPwkLSOan4+JjrxA91YEMk30nSoLrzSLiaWQlJIHaya+h WJaDaZIYmkahmGyniDy96YqyfzHqHlxNcs7W+vnt79UEkEKvOilXkEdX9P8AdkcqD4+nyyUSAwIK E1G302JLY/ptILJZZJb6SW/ZWMXpvHRZC9QFmK9wBTJcQRwlX8wR27eRb0Wdylyksf8Aok7z80Z5 WAjpMW6FmoDy+kZEy7kiPew+z8w3ugXHqQXOjhtSuJJLqO3lMwluBFGGWqHls7GnFQamnA9cgzTv yx551DV9dhsUuoZbPiZDcmP0eYBK+lwYkl/iXjSnQ7HsVZV5ssBf+X7u0MUs/qhKRW5RZCVkVhQv 8OxFT7Zfpp8OQHl73h2EOKBHP3PL7v8AL2YheGm6jI1BXe3QDZSd+TV35Dp4h3zcR1o/nR+11E9D /Rl9iFvfy31HifqVhfg+o3h2hAf3f7FeLj4vHJw10epj9rVPs8/wiX2frev+XYJbXy/pltcL6c8F pBHKhIqrpGqsNvAjNFnIlORHKy77BExxxB5gBMcqbULLdXa38MCWpe2cN6tzzA4ECo+E7tXpkxEc JN7sDI2BWyobWzNw05jQzuqo8lByKoSVUnwBY/fkbLKlxt4Ovpio9seIrQULGe4laeOW1NtHG3GF uYJdT+1Rfs5OYAqjbGJJuxTHm/L2D6692mr6hG7i4FFmFVFyWb4GILJwZgRxpWgrWmVndmEbbeW5 LEvN+kL++oQ0drLN8Hws7hKALsWcVLVNAB0wxFlBOycWE1xNao9xb/VZjUNByD8aEgbjbcb4ZgA7 GwiBJG4pDp5f0NHuHSwgVrosbkiNf3hcEPy235BzXxrkWSnc6BoZjVzpsErQn1IV9Nah+KqCppsa RqK+wwgKSi9PmuZrSOS5t/qsxqGg5B+NCQPiG243wzABoGwxgSRuKKIyLJDahcXUFs0lrbG7n24w hgldxX4jsNsnCIJ3NBhORA2FqwUSIpkQV2PFqGhpkCzClbabp9tH6dvbRxR8ufFVAHIgLX7gBiqn PNcwXMEVtZ+pDK3+kTBlQRjajU/aycYggklhKRBFB59B+WWvW/mI6p9YtbmOK5W5gDidX/vXlaP+ 8ZUWsm9BQk1ptlbYnK+RVkWeW6hh5Ax+lEFjn5iMKOTl0HFmCLyp1IqdvhEgEEsntYheQW9zfWSw XUXLhExWQxk1X4WAp8S4ZgA0DYYwJI3FFEC0tVNRCgPiFH9MiyQzmdrt7SO1MVrJGeV6jKpD9AAv Xp3ywAAXe/cwJJNVt3sbsPy8msJFFvrN01uX5zxy8CXLvzlPJVU8mPQ9qkdDlbNEWvlvV9OhiuZN TudTvYY1Qwj04klKyLISdiRy4b1J6kCg2yUACdzTGRIGwtD+ZPJF/wCYL1bxr1LOGW2SKeye3ino 1HqQ7g0ZfUIBHvgkN2QOyV3n5PQNE0dnexRB4lhdpbOCQ0UJQqVCcalX5ePLBSbTjS/KfoeXL7yy IfTtXj/dXz0f1JXUcmeMk1o46E7jbJyiABvuwEiTy2SuT8pYhPHJa3624BIlP1aF2ZHdmf7S05sr U5tUj5ZBmm0Hl7UdKmtriD/T5UMcZRAsIWBU48BUtRUKgqOv8xY75OEQeZphORHIWyzIMnYq7FWL +fLq1tdPt5Lm/NhHLcJGZhcRWxHwsahpWQOKgEp38KZOM6YmNsYm84z6locdq0lqEq0Zls9YWKRf TRfT5XEUiPU8vjoSRsfiriZRPT8fJQCnfkXQby2u5L+5kvHVoykHrancalbMjiNxJF6zsK7MOXEH r2OAkdE0s1q41C081IbeO9uWihWSOGGRfQYE8SZI2aPepJqta7V9rInbk1kb82vNVlJqN/bcJtR+ sPE4SOzu7vT4FWLfnIIJhUs0gWvFj0x4B+CniP4DI/K+mjTtGgtjNPPIKtJNdyyXExZiSQ0spZ2C 1oK9srlzZRTXIsnYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY qx7zxpkGo6RHBM6xj6xDSRvTNObiM/3lUNVcgAjr75KItBKUQ+WoNL0sw2boZyEi+tSRQc+JfjWh AjqqPQVXsMs4Qw4iyfTYgk8j/BydVDsqKpPDZa08KnIzACYkpRqt1aQeb7dZWWNpbKUGR2K/ZkjK KATwJPxnpX4fCuMSsgi5IpP0nAfSYj0Zv3nE7fHF8PSm/wDDJWxpOLUEQgEUO/XbvlcubZHkq5FL sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVQGt6W2pWS2yy+l xngm5ULf3EyS0oCOvCmEFBWX+kPd2ctuZaeotAxBND1B69jkuII4UZBA0bEluVRTv/E4JStQKeae bzoaecpJJ0hnkX0vrcctld3AGyU+KEPyZVdPhA4moBoSKRJDIJZpt1pF9dIsMOlQXNiDc25SPULR +a8RCC7pHzpwck78jSig7kJer6NqH6R06K8HEiXkVKB+JUMQpUuELCn7VKHqNsKEbirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVQE/ofpW35/WfWo3pcP U9CnE158fg/4PvSnbLRfCeX6Ws1xDn+hq+/Qf1qD676h2r1Y/q3q8efq/F6fCu/LrSmVNitD+jfT /c+lwq32eNK8jy/4bFVHSvq3qXPo/WK8x6nr+pwrT/dXP4eP+ptluS6HL4NcKs8/imGVNjsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir//Z
  • uuid:58c06142-c01f-43f3-ae60-974fb3de469axmp.did:b3b4bb0d-72ee-1148-b5c6-7216064ec7c7uuid:5D20892493BFDB11914A8590D31508C8proof:pdfuuid:3c6224e2-00ac-49e2-b967-7d48b0bafa6axmp.did:984ce8eb-e73e-614f-a3fc-482884aea4c8uuid:5D20892493BFDB11914A8590D31508C8proof:pdf
  • savedxmp.iid:bd6f5ffc-2765-0b49-9c52-36f3ea9ef9002018-07-05T15:37+03:00Adobe Illustrator CC 2015 (Windows)/
  • savedxmp.iid:b3b4bb0d-72ee-1148-b5c6-7216064ec7c72018-07-06T12:14:58+03:00Adobe Illustrator CC 2015 (Windows)/
  • PrintFalseTrue1210.001556297.000083Millimeters
  • FontAwesome5FreeSolidFont Awesome 5 FreeSolidOpen TypeVersion 5.0FalseFont Awesome 5 Free-Solid-900.otf
  • FontAwesomeFontAwesomeRegularOpen TypeVersion 4.7.0 2016FalseFontAwesome.otf
  • MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.037;PS 2.000;hotconv 1.0.51;makeotf.lib2.0.18671FalseMyriadPro-Regular.otf
  • OpenSansOpen SansRegularOpen TypeVersion 1.10FalseIgZJs4-7SA1XX_edsoXWog.ttf
  • OpenSans-BoldOpen SansBoldOpen TypeVersion 1.10Falsek3k702ZOKiLJc3WVjuplzC3USBnSvpkopQaUR-2r7iU.ttf
  • Cyan
  • Magenta
  • Yellow
  • Black
  • Группа образцов по умолчанию0
  • БелыйCMYKPROCESS0.0000000.0000000.0000000.000000
  • ЧерныйCMYKPROCESS0.0000000.0000000.000000100.000000
  • CMYK красныйCMYKPROCESS0.000000100.000000100.0000000.000000
  • CMYK желтыйCMYKPROCESS0.0000000.000000100.0000000.000000
  • CMYK зеленыйCMYKPROCESS100.0000000.000000100.0000000.000000
  • CMYK голубойCMYKPROCESS100.0000000.0000000.0000000.000000
  • CMYK синийCMYKPROCESS100.000000100.0000000.0000000.000000
  • CMYK пурпурныйCMYKPROCESS0.000000100.0000000.0000000.000000
  • C=15 M=100 Y=90 K=10CMYKPROCESS15.000000100.00000090.00000010.000000
  • C=0 M=90 Y=85 K=0CMYKPROCESS0.00000090.00000085.0000000.000000
  • C=0 M=80 Y=95 K=0CMYKPROCESS0.00000080.00000095.0000000.000000
  • C=0 M=50 Y=100 K=0CMYKPROCESS0.00000050.000000100.0000000.000000
  • C=0 M=35 Y=85 K=0CMYKPROCESS0.00000035.00000085.0000000.000000
  • C=5 M=0 Y=90 K=0CMYKPROCESS5.0000000.00000090.0000000.000000
  • C=20 M=0 Y=100 K=0CMYKPROCESS20.0000000.000000100.0000000.000000
  • C=50 M=0 Y=100 K=0CMYKPROCESS50.0000000.000000100.0000000.000000
  • C=75 M=0 Y=100 K=0CMYKPROCESS75.0000000.000000100.0000000.000000
  • C=85 M=10 Y=100 K=10CMYKPROCESS85.00000010.000000100.00000010.000000
  • C=90 M=30 Y=95 K=30CMYKPROCESS90.00000030.00000095.00000030.000000
  • C=75 M=0 Y=75 K=0CMYKPROCESS75.0000000.00000075.0000000.000000
  • C=80 M=10 Y=45 K=0CMYKPROCESS80.00000010.00000045.0000000.000000
  • C=70 M=15 Y=0 K=0CMYKPROCESS70.00000015.0000000.0000000.000000
  • C=85 M=50 Y=0 K=0CMYKPROCESS85.00000050.0000000.0000000.000000
  • C=100 M=95 Y=5 K=0CMYKPROCESS100.00000095.0000005.0000000.000000
  • C=100 M=100 Y=25 K=25CMYKPROCESS100.000000100.00000025.00000025.000000
  • C=75 M=100 Y=0 K=0CMYKPROCESS75.000000100.0000000.0000000.000000
  • C=50 M=100 Y=0 K=0CMYKPROCESS50.000000100.0000000.0000000.000000
  • C=35 M=100 Y=35 K=10CMYKPROCESS35.000000100.00000035.00000010.000000
  • C=10 M=100 Y=50 K=0CMYKPROCESS10.000000100.00000050.0000000.000000
  • C=0 M=95 Y=20 K=0CMYKPROCESS0.00000095.00000020.0000000.000000
  • C=25 M=25 Y=40 K=0CMYKPROCESS25.00000025.00000040.0000000.000000
  • C=40 M=45 Y=50 K=5CMYKPROCESS40.00000045.00000050.0000005.000000
  • C=50 M=50 Y=60 K=25CMYKPROCESS50.00000050.00000060.00000025.000000
  • C=55 M=60 Y=65 K=40CMYKPROCESS55.00000060.00000065.00000040.000000
  • C=25 M=40 Y=65 K=0CMYKPROCESS25.00000040.00000065.0000000.000000
  • C=30 M=50 Y=75 K=10CMYKPROCESS30.00000050.00000075.00000010.000000
  • C=35 M=60 Y=80 K=25CMYKPROCESS35.00000060.00000080.00000025.000000
  • C=40 M=65 Y=90 K=35CMYKPROCESS40.00000065.00000090.00000035.000000
  • C=40 M=70 Y=100 K=50CMYKPROCESS40.00000070.000000100.00000050.000000
  • C=70 M=50 Y=80 K=70CMYKPROCESS50.00000070.00000080.00000070.000000
  • Оттенки серого1
  • C=0 M=0 Y=0 K=100CMYKPROCESS0.0000000.0000000.000000100.000000
  • C=0 M=0 Y=0 K=90CMYKPROCESS0.0000000.0000000.00000089.999400
  • C=0 M=0 Y=0 K=80CMYKPROCESS0.0000000.0000000.00000079.998800
  • C=0 M=0 Y=0 K=70CMYKPROCESS0.0000000.0000000.00000069.999700
  • C=0 M=0 Y=0 K=60CMYKPROCESS0.0000000.0000000.00000059.999100
  • C=0 M=0 Y=0 K=50CMYKPROCESS0.0000000.0000000.00000050.000000
  • C=0 M=0 Y=0 K=40CMYKPROCESS0.0000000.0000000.00000039.999400
  • C=0 M=0 Y=0 K=30CMYKPROCESS0.0000000.0000000.00000029.998800
  • C=0 M=0 Y=0 K=20CMYKPROCESS0.0000000.0000000.00000019.999700
  • C=0 M=0 Y=0 K=10CMYKPROCESS0.0000000.0000000.0000009.999100
  • C=0 M=0 Y=0 K=5CMYKPROCESS0.0000000.0000000.0000004.998800
  • Яркость1
  • C=0 M=100 Y=100 K=0CMYKPROCESS0.000000100.000000100.0000000.000000
  • C=0 M=75 Y=100 K=0CMYKPROCESS0.00000075.000000100.0000000.000000
  • C=0 M=10 Y=95 K=0CMYKPROCESS0.00000010.00000095.0000000.000000
  • C=85 M=10 Y=100 K=0CMYKPROCESS85.00000010.000000100.0000000.000000
  • C=100 M=90 Y=0 K=0CMYKPROCESS100.00000090.0000000.0000000.000000
  • C=60 M=90 Y=0 K=0CMYKPROCESS60.00000090.0000000.0031000.003100
  • Adobe PDF library 15.00 endstream endobj 3 0 obj > endobj 846 0 obj > endobj 847 0 obj > endobj 306 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1277 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 307 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1299 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 564 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1308 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 565 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1317 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 566 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1326 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 848 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1339 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 849 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1348 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 850 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1366 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 851 0 obj >/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/Thumb 1384 0 R/TrimBox[0.0 0.0 595.28 841.89]/Type/Page>> endobj 1367 0 obj >stream HW[od9~_q|"u [email protected],evf?>??L_ov##Km0=}}Cc0t*ghY

    монтаж сотовых и монолитных листов, инструкция с видео

    Сегодня одним из наиболее перспективных стройматериалов является поликарбонат. Крепить его к основному каркасу несложно, однако даже в такой ситуации лучше понять все тонкости до начала установки листов, а не действовать наугад.

    Подготовительные работы

    При проведении работ по монтажу потребуется выполнить следующие операции:

    • ориентацию листов;
    • резку панелей;
    • сверление отверстий;
    • герметизацию торцов листов;
    • точечное крепление панелей;
    • соединение элементов;
    • учесть деформации из-за изменения температуры материала.
    Как правильно ориентировать панели - фотоКак правильно ориентировать панели — фото

    Монтаж сотового поликарбоната

    В сотовом поликарбонате ребра жесткости расположены по длине листа, поэтому панель нужно располагать так, чтобы внутренние каналы имели выход наружу. Это необходимо для отвода образующегося в них конденсата. Когда производится монтаж листов для создания вертикального остекления, то ребра жесткости тоже должны быть ориентированы вертикально. При изготовлении скатных конструкций потребуется направить ребра вдоль скатов, а в арках ребра лучше всего направлять по дуге.

    Сегодня поликарбонат изготавливается со специальным защитным слоем, который наносится на наружную поверхность листа. С этой стороны есть защитная пленка с маркировкой, поэтому удалять её лучше после установки листа.

    Сотовый поликарбонат должен иметь строго определенный радиус изгиба. Как правило, данный параметр указывается производителем для каждого типа панелей.

    После того, как выполнены все необходимые замеры, а количество квадратных метров материала пересчитано можно приступать к подготовке листов.

    Резка

    Эта операция – одна из основных, поскольку данный материал поставляется в виде готовых листов, длина которых чаще всего слишком велика. Резать панели потребуется и при строительстве теплицы, и при возведении крыши навеса или беседки.

    Сама операция нарезки нужных элементов очень проста, поскольку сложностей с поликарбонатом в этом случае не возникает. Здесь нужно использовать специальный инструмент, например, высокоскоростные циркулярные пилы.
    Обратите внимание!

    Для резки синтетического материала лучше всего применять твердосплавные диски, имеющие мелкие и неразведенные зубья, поскольку именно они будут создавать ровные и аккуратные края среза. Удалять защитную пленку нужно в последнюю очередь, перед тем как крепить сотовый поликарбонат или уже после его монтажа, поскольку она защищает листы от повреждений в процессе нарезки.

    Во время выполнения данной операции сами профили нужно надежно фиксировать, поскольку возникновение вибрации могут негативно отразиться на качестве среза. После завершения работ стружку из внутренних полостей лучше удалить. Когда производится монтаж поликарбоната, они используются для отвода конденсата, а значит, не должны создавать препятствий для воды.

    Сверление отверстий

    Для получения отверстий достаточно использовать стандартные сверла, однако и здесь есть ряд тонкостей. Первая из них заключается в том, что сами отверстия должны выполняться между ребер жесткости, а расстояние от края панели до них должно быть более 4 см.

    Крепление поликарбонатаКрепление поликарбоната

    Отверстия в панели нужно создавать с учетом того, что при изменении температуры материала она будет деформироваться. Как правило, установка поликарбоната выполняется с отверстиями, которые на несколько миллиметров превышают диаметр ножки термошайбы. Если панель имеет большую протяженность, то и сами отверстия должны быть в форме эллипсов, главная ось которых находится в направлении набольшего измерения листа.

    Угол сверления разрешается выбирать в диапазоне 90-110 градусов. В противном случае зафиксировать шайбу горизонтально не получится и произойдет перекос. Само место крепления будет ненадежным, а теплоизоляция на этом участке ухудшится.

    Герметизация торцов панели

    Герметизация панелиГерметизация панели

    Для герметизации верхних торцов используется сплошная самоклеящаяся лента. Нижние торцы следует оклеивать перфорированной лентой, позволяющей обеспечить сток конденсата.
    Обратите внимание!

    Торцы панелей должны быть закрытыми. Их нельзя заклеивать обычным скотчем, а нужно использовать специальный материал. Нижние торцы герметизировать не рекомендуется, поскольку через них производится отвод конденсата.

    Для того чтобы конденсат отводился из конструкции беспрепятственно, нужно сделать несколько отверстий и в торцевом профиле. Выполняются они аналогично тем, что используются для крепления панелей.

    Как крепить листы к металлическому каркасу

    Крепление поликарбоната к металлуКрепление поликарбоната к металлу

    Фактически, данный способ подходит для любого строительного материала, различаются лишь сами крепежные элементы. Чаще всего используются саморезы, применяемые со специальными термошайбами.

    Термошайба имеет специальную ножку, длина которой должна соответствовать толщине панели. Она защищает лист от деформации, а также снижает степень потерь тепла через саморезы, являющиеся потенциальным «мостиком холода» через поликарбонат. Как крепить панели на другие материалы? Да точно так же: термошайбы в сочетании с саморезами являются действительно универсальным решением.
    Обратите внимание!

    Не рекомендуется: перетягивать саморезы, жестко крепить панели, а также использовать гвозди, заклепки и обычные шайбы. Все эти операции приведут к снижению надежность конструкции.

    Точки крепления должны находиться на расстоянии 30-40 см друг от друга.

    Правильное соединение элементов

    Соединение элементов поликарбонатаСоединение элементов поликарбоната

    При монтаже следует и о том что между собой листы должны соединяться с использованием специальных деталей – профилей. Они могут быть неразъемными и разъемными.

    Изделия первого типа используются для панелей 4-6 мм, 8 мм и 10 мм, а ко второму типу относятся профили «ПОЛИСКРЕП». Они могут удерживать панели 6-10 мм и 16 мм. Разъемные профили состоят из двух элементов: нижнего, играющего роль «базы», и верхнего – «крышки» с защелкой.

    Обратите внимание!

    Соединительные поликарбонатные профили позволяют создать арочную или скатную конструкцию, однако они подходят и для

    Монтаж разъемного профиляМонтаж разъемного профиля

    вертикальных участков. Каждый элемент удерживает две панели шириной от 50 до 105 см, а его крепление производится на саморезы. Для сопряжения листов под прямым углом подойдет уголковый профиль, а для примыкания к стене – специальный пристенный.

    Технология монтажа разъемного профиля:

    1. В «базе» нужно просверлить отверстие.
    2. «Базу» закрепить к продольной опоре и уложить панели с зазором в 5 мм (необходимо для компенсации термического расширения).
    3. Защелкнуть крышку профиля, завершая монтаж поликарбоната, используя деревянную киянку.

    Монтаж монолитного поликарбоната

    Может быть выполнен двумя способами, однако оба из них предполагают использование поддерживающей конструкции, позволяющей надежно зафиксировать лист. Первый метод – «влажный» и он основан на использовании специальной полимерной замазки. Монтаж монолитного поликарбоната в этом случае производится с небольшими зазорами для компенсации температурных расширений. Такой способ отлично подходит и для использования его вместе с деревянными опорными рамами.

    В том случае, когда опорная конструкция изготавливается из стали, необходимо применять специальные резиновые прокладки вместе с герметиком, которым обрабатывается место зажима снаружи и изнутри.

    Монтаж монолитного поликарбоната сухим способом не требует использования каких-либо герметиков и позволяет ограничиться лишь резиновыми уплотнителями. Поскольку сама система герметичной не является, в ней предусматривается дренаж, отводящий воду.

    Температурное расширение

    Коэффициент расширения сотового поликарбоната составляет 0.065 мм на градус для каждого метра панели, поэтому расчет здесь будет достаточно прост. Нужно лишь оценить максимальный перепад температур в течение года и умножить его на коэффициент. Т.е. при установке листов в средней полосе (температурный диапазон -40..+50С) должна производиться с зазором, составляющим 90*0.065 = 5,85 (мм) на каждый метр.

    Если используется окрашенный материал, то нужно помнить, что он нагревается на 10..15 С больше, поэтому тепловое расширение будет составлять уже 6.5 мм.

    Выше были рассмотрены лишь основные тонкости, которые вызывают вопросы, связанные с монтажом сотового и монолитного поликарбоната. Конечно, информации по данному направлению куда больше, однако здесь – необходимый минимум, который позволит ориентироваться в данном вопросе. Большинство приведенных советов универсально и может быть использовано при создании любых конструкций, даже если это будет крыша – что к тому же позволит существенно снизить объем расходов на установку этого материала.

    Как правильно установить поликарбонат на навес? — О тенте

    При монтаже различных светопроницаемых конструкций под поликарбонатом, как правило, имеют в виду полимерный термопластический материал, поставляемый в виде листов (плит) двух разновидностей.

    Сотовый поликарбонат

    При монтаже сотового поликарбоната между листом и внутренней части рамы следует оставлять зазор не менее 5 мм учитывая термическое расширение материала.

    Монолитный поликабонат представляет собой прозрачные панели, по внешнему виду похожие на стекло и отличающиеся от него более высокой ударопрочностью, гибкостью и значительно меньшим весом.

    Сотовый поликарбонат имеет ячеистую структуру из ребер жесткости внутри плиты. Получающаяся пустотелая плита сохраняет светопропускную способность и обладает термоизолирующими свойствами. Это свойство делает сотовый поликарбонат незаменимым материалом для устройства теплиц и парников.

    Легкость крепления поликарбонатных листов к любому каркасу обусловила их высокую популярность в устройстве прозрачных перегородок в помещениях разного назначения и разнообразных кровельных конструкций и навесов.

    Следует рассмотреть, как крепить поликарбонат разными способами.

    Все об отоплении, утеплителях и монтажу — 1poteply.ru.

    Инструменты и материалы

    Для разных способов крепления потребуются некоторые инструменты и расходные материалы:

    Схема крепления поликарбоната саморезами

    Схема крепления поликарбоната саморезами.

    • листы поликарбоната;
    • профили разных модификаций соответственно выполняемой задаче — линейные, угловые, коньковые и пр.;
    • ножовка, электролобзик или др. — для резки поликарбоната;
    • дрель — для сверления отверстий под крепежные элементы;
    • шуруповерт или отвертка;
    • саморезы и термошайбы — для крепления панелей к каркасу.

    Вернуться к оглавлению

    Монтаж монолитного поликарбоната

    Применение монолитных листов вместо стекла подразумевает и монтаж их сходным образом — укрепленных со всех сторон, вставленных в раму из профиля.

    При монтаже важно учитывать коэффициент линейного термического расширения панели и внутренний размер рамы. Между поликарбонатной плитой и внутренним краем рамы необходимо оставлять зазор не менее 5 мм на каждый м длины и ширины листа. Крепить поликарбонат к металлу можно двумя способами:

    • влажный — при помощи замазки;
    • сухой — механическое крепление с использованием вспомогательных элементов.
    Схема крепления поликарбоната термошайбой

    Схема крепления поликарбоната термошайбой.

    При креплении влажным способом по периметру рамы и на кромку нанести полимерную замазку. Лист установить в раму, соблюдая необходимые зазоры, плотно прижать для удаления излишков замазки. Для обеспечения водонепроницаемости на место соединения дополнительно нанести слой силиконового герметика. При монтаже в пазах алюминиевого профиля для герметизации используют специальные профильные прокладки из резины.

    При монтаже на стальных опорных рамах с обеих сторон листа укладывается резиновая уплотнительная лента и слой герметика, чем обеспечивается непроницаемость конструкции.

    При монтаже сухим способом в качестве средств крепления используют выпускаемые производителем в широком ассортименте специальные профили из поликарбоната и металла с резиновыми прокладками или уплотнителями из пластика.

    Для монтажа используют резьбовое соединение профиля с несущей конструкцией. Листы поликарбоната размещаются в пазах профиля, оставаясь свободными для перемещений в процессе теплового сжатия или расширения.

    При использовании монолитного поликарбоната в устройстве каркасных конструкций в качестве материала для покрытия монтаж его производится путем точечного крепления. Для этого используют болты с гайками либо саморезы по металлу (крепление напрямую к каркасу) или дереву (крепление на закладных). Шаг крепления составляет около 50 см. Крепление производят поэтапно:

    1. На расстоянии не менее 20 мм от края листа сверлят отверстие диаметром на 2-3 мм больше диаметра самореза или болта.
    2. Шуруповертом вкручивают саморезы. Для крепления используют резиновые уплотнительные шайбы.

    Вернуться к оглавлению

    Монтаж сотового поликарбоната

    При креплении сотового поликарбоната надо учитывать следующие правила:

    Схема крепления поликарбоната при помощи алюминиевых профилей

    Схема крепления поликарбоната при помощи алюминиевых профилей.

    • при креплении на вертикальных поверхностях ребра жесткости внутри листа должны располагаться вертикально, чтобы конденсат свободно стекал из полостей;
    • при арочном креплении расположение ребер жесткости должно быть арочным;
    • торцы панели надо защищать от попадания внутрь воды и грязи при помощи специальных профилей или клеящейся ленты;
    • при использовании поликарбоната с защитным слоем против ультрафиолетовых лучей следует располагать листы защитным слоем вверх — для этого нанесена специальная маркировка, обычно синего цвета;
    • защитную пленку снимать при монтаже только с внутренней стороны листа, чтобы не повреждать его при установке;
    • после завершения монтажа обязательно сразу снять защитную пленку с поверхности конструкции, так как она подвергается коррозии под воздействием солнца и снять ее через некоторое время будет сложно.

    Вернуться к оглавлению

    Крепление при помощи профиля

    Укладка листов поликарбоната при помощи разъемного профиля производится таким образом:

    Шаг 1. Плоское основание (база) разъемного профиля крепится к каркасу саморезами с шагом 30-50 см.

    Шаг 2. Заранее нарезанные и подготовленные листы поликарбоната укладываются на профиль. При необходимости герметичного соединения используется силиконовый герметик, нанесенный в выемку профиля при укладке листов. Для предотвращения термодеформации листа между краем его и внутренней частью профиля оставляют зазор 2-5 мм шириной.

    Шаг 3. Крышка профиля, снабженная замковым устройством, накладывается на базу и защелкивается при нажатии на нее.

    Неразъемные профили используются для соединения листов между собой. При использовании их в монтаже прикрепление поликарбоната производится вдоль листа к обрешетке каркаса с шагом 50 см, края его вставляются в пазы профиля. Соединительный профиль не крепится к каркасу.

    Вернуться к оглавлению

    Крепление поликарбоната на каркас

    Монтаж панелей непосредственно на каркас производится при помощи саморезов и болтов.

    Шаг 1. Просверлить отверстия в металле каркаса с шагом 50 см. Разметить и просверлить отверстия в листах поликарбоната на расстоянии не менее 4 см от края до оси отверстия и на 2-3 мм шире ножки термошайбы. Отверстие сверлить только между вертикальными ребрами жесткости внутри листа.

    Шаг 2. Плиты поликарбоната уложить, закрепляя саморезами через термошайбы. Применение термошайбы предотвращает образование мостика холода. При закручивании саморезов важно не затягивать их до прогиба верхнего слоя поликарбонатной панели.

    Установку поликарбоната на каркас можно произвести разными способами:

    Двусторонний крепеж подразумевает крепление панелей по обоим длинным (продольным) сторонам панели при помощи профиля или саморезов.

    Крепление к прогонам обрешетки. Расстояние между прогонами определяется показателями прогиба для конкретного вида панели, указанного производителем. Прогоны должны быть расположены по ширине листа, ребра жесткости внутри панели будут перпендикулярны прогонам и направлены вдоль уклона крыши или находятся в вертикальном положении. Крепление производится саморезами с термошайбами с шагом 30-50 см к прогонам поперек листа (по его ширине).

    Самостоятельный монтаж поликарбоната несложен. Благодаря небольшому весу панелей их установка вполне по силам даже для работы в одиночку. Надо только учитывать правила установки, и поликарбонатная конструкция будет долго служить, принося пользу и сохраняя эстетичный внешний вид.
