размеры по дереву и металлу, крепление

Профилированные листы из металла – это надежный и долговечный материал, с широким спектром применения. Чаще всего, данное изделие используется в качестве покрытия для крыш, но также из него можно возводить ограждения, перегородки, устраивать несъемные опалубки под фундамент, либо использовать для стеновой, потолочной и фасадной облицовки. Изготавливается профнастил по методу холодной обкатки из тонколистовой оцинкованной стали. Трапециевидная форма считается наиболее распространенным видом профилирования. Для достижения максимальной прочности на листы могут наносится дополнительные бороздки вдоль каждой волны, которые также называют ребрами жесткости. Благодаря особенностям профилированных изделий их довольно легко монтировать самостоятельно, читайте подробнее: покрытие крыши профнастилом своими руками. Однако, важно знать, что фиксация должна производится специальным метизом, то есть использовать можно только особые саморезы для профлиста. В чем отличие данной продукции от любой другой подобной, а также как правильно ее выбирать? Стоит поговорить об этом более подробно.

Особенности саморезов для профлиста

Саморезы – это разновидность крепежных метизов, которые незаменимы практически при всех видах строительных работ. Однако, несмотря на универсальность изделия, все-таки для работ с профнастилом стоит особо тщательно подбирать такой крепеж. Ведь если зафиксировать стальные листы на обычные металлические саморезы, то со временем неизбежно будут появляться признаки коррозии в местах крепления. Чем же кровельные саморезы для профнастила отличаются от обычных самонарезающих винтов? Прежде всего, отличить их можно по форме. Кровельный крепеж состоит из следующих элементов:

• стержень с треугольной наружной резьбой, производится на основе оцинкованной углеродистой стали высокой марки прочности;
• головка, чаще всего, в форме шестигранника с шайбой;
• защитное полимерное покрытие головки, тон которого совпадает с расцветкой профнастила;
• неопреновая прокладка – это эластичный изолирующий материал, эксплуатируемый в широком диапазоне температур;
• наконечник в виде сверла, способствующий максимально эффективному просверливанию металлических листов, без ненужных повреждений их поверхности.

Конфигурация саморезов позволяет не просто надежно защитить место крепления от влаги и прочих неблагоприятных факторов, но также придать всей конструкции презентабельный вид. При выборе конкретного изделия исходить стоит из того, к какому материалу листы будут крепиться. Ведь существуют не только саморезы для профнастила по дереву, но и для других оснований, например, для металла или железобетона. Важно понимать, чем одни изделия отличаются от других и могут ли они взаимозаменяться.

Разновидности кровельных саморезов

От качества самонарезающих винтов зависит долговечность и прочность всей возводимой конструкции. Изделия, производимые согласно требованиям и правилам, а также с применением современных технологий легко прослужат 50 и более лет. Однако, также важно правильно выбрать продукцию, в соответствии с ее назначением. Принято различать саморезы по их форме. Сегодня можно приобрести шурупы для профнастила трех основных видов.

1. Саморезы для фиксации к деревянному основанию. Отличительный внешний признак таких изделий – это большое расстояние между соседними витками резьбы, то есть большой шаг. Такой метиз способен максимально прочно ввинчиваться даже в наиболее твердые породы древесины и надежно удерживаться в ней. Также этот вид шурупов используется для других рыхлых и мягких материалов.

2. Саморезы для фиксации к металлическому основанию. Особенность изделий в остром наконечнике, благодаря которому не требуется делать дополнительные отверстия в металлоконструкциях для монтажа профлистов и частому шагу резьбы. Для производства применяется сталь высокого качества, которая обеспечивает длительный период эксплуатации.

3. Саморезы для крепежа доборных элементов кровли к профнастилу. Это изделия, идентичные предыдущим двум вариантам, но имеющие больший размер. То есть в зависимости от основания стоит использовать саморезы для профнастила по металлу либо дереву, но с большим запасом по длине.

Пользователи, выбирающие метизы самостоятельно, должны знать, что изделия могут обладать различными параметрами. Прежде всего, отличаются размеры по длине, которые могут варьироваться от 1,9 см до 25 см, а также и диаметру от 4,8 мм до 6,3 мм. Кроме того, саморезы для профлиста могут иметь несколько вариантов шляпки:

• цилиндрическая;
• полукруглая;
• шестигранная;
• сферическая.

С разными типами головок удобно работать и различными инструментами. Поэтому при покупке стоит продумать, каким именно оборудованием будет производиться монтаж. Например, шестигранные саморезы легко ввинчивать при помощи специальной насадки на дрель, а с полукруглыми изделиями, которые имеют шлицы на головке можно работать шуруповертом. Стоит иметь в виду, что и форма шлиц также может отличаться, то есть следует подбирать биты для шуруповерта в соответствии с их видом – крестообразные, прямые, квадратные, в виде звездочки или фигурные и так далее. Необычная форма шлицы бывает на антивандальных саморезах, это необходимо для того, чтобы предупредить несанкционированное выкручивание изделий. Можно сказать, что выбор саморезов – это непростая задача, к которой следует подходить ответственно и подготовлено.

Правильный выбор саморезов

Какие именно использовать саморезы для крепления профнастила зависит в большинстве случаев от объекта строительства. Например, для внутренних работ можно применять изделия с пресс-шайбой без дополнительной герметизирующей прокладки. Что касается кровельных работ, то здесь уплотнитель просто обязателен, так как без него не избежать коррозии металлического покрытия крыши в местах крепления. Также метизы для фиксации профлистов на кровлю должны снабжаться особыми выступами по краю головки, благодаря которым можно обеспечить максимальное прижатие шайбы к листу. Кроме того, при покупке саморезов стоит уделить внимание следующим моментам:

• обязательное наличие маркировки продукции, это поможет обезопасить покупателя от приобретения некачественных изделий;
• толщина уплотнителя должна быть от 2 мм, при этом прокладка должна надежно фиксироваться под головкой самореза, а не свободно перемещаться;
• изделия должны иметь цинковое покрытие от 12 мкм, о чем обязательно должно быть указание на упаковке, именно такой слой способен защищать изделия от коррозии долгие годы;
• размеры саморезов для профнастила должны соответствовать поставленным задачам, то есть длина измеряется высотой волны листа плюс толщина основания, а также должно остаться 3 мм запаса, наиболее короткие изделия используются для фиксации листов к металлическому каркасу, средней длины саморезы применяют для деревянной обрешетки под профнастил, а самые длинные необходимы для монтажа доборных кровельных элементов.

Подводя итог, можно сказать, что саморезы для кровли из профнастила обязательно должны быть специально предназначенными для данного вида работ. Такой подход обеспечит максимально прочное и безопасное соединение всех элементов крыши, а также поможет придать строению большую эстетичность. Ведь головки саморезов имеют точно такую же цветовую гамму, как и металлопрофиль. При этом не следует отдавать предпочтение недорогой продукции, ведь качественные метизы не могут иметь слишком низкую стоимость. Необходимо помнить, что экономия на комплектующих приводит к тому, что вся кровельная система теряет надежность и долговечность. Что касается расхода саморезов на профнастил, то в среднем требуется 5-10 штук на каждый кв.м покрытия.

Саморезы для профнастила: нюансы выбора и крепежа

• Саморезы для крепления профлиста: конструкция, классификация
• Конструкция головки
• Особенности
• Размеры и вес
• Какое количество саморезов нужно для профлиста
• Как правильно крепить профлист на крыше

Профнастил пользуется большой популярностью.  Область применения  этого стройматериала в настоящее время достаточно широка. Но каким бы ни был вариант его использования, профилированные листы потребуется закрепить на каком-то основании.

Крепление профлиста выполняют, используя различные крепежные элементы. Вспомним, что этот материал выполнен из тонкого листа стали, который при значительной точечной нагрузке с легкостью деформируется. Вот почему нагрузке, легко деформируется. Поэтому основным видом крепежа остаются саморезы для профлиста.

Они представляют собой металлический стержень, на который нанесена наружная треугольная резьба, снабженный специальной головкой.

На заметку

Основное отличие саморезов от шурупов для профнастила и винтов крепления в резьбе, которая нарезана вдоль всего стержня.

Саморезы для крепления профлиста: конструкция, классификация ↑

Самонарезающийся винт изготавливают из различных материалов. Это может быть латунь, углеродистая либо нержавеющая  сталь. Крепеж для профнастила должен быть в состоянии противостоять ряду нагрузок разрушающего характера: скручиванию головки, срезам, разрывам, вырыванию из основы, отрывам листа. Вот почему саморезы для профлиста должны быть выполнены из высококачественной оцинкованной углеродистой стали. Гальваническое покрытие из белого или желтого цинка согласно ГОСТ имеет толщину минимум в 12,5 мкм, а особо качественные – до 25.

Саморез под профлист причисляют в основном к одной из следующих групп, основываясь на:

• конструкции;
• условий его использования.

• Саморезы для крепления профлиста к дереву отличает редкий шаг нарезки и острый наконечник. Головка метиза имеет увеличенный диаметр. С их помощью металлические листы крепят к деревянной обрешетке. Заостренный наконечник дает возможность работать даже с древесиной твердых сортов без риска расщепления.

• Для крепления профлиста к металлу отличаются более мелким шагом резьбы. Для их изготовления используется легированная оцинкованная углеродистая сталь марки С1022, которая характеризуется особо высокими прочностными характеристиками. Технология производства самореза со сверлом по металлу сложнее, что объясняет относительно высокую цену на эти крепежи. Таким наконечником можно завинтить их в металлический каркас толщиной до 2,5 мм, не просверлив предварительно отверстия.

На заметку

Для сравнения отметим, что, в отличие от этих крепежей, саморезы для кровли из профнастила по деревянному основанию могут пробить металлические листы, имеющие толщину лишь не более 1,2 мм.

• При монтаже доборных элементов, к примеру, коньковой, ветровой или угловой планкой и другого применяют метизы увеличенной длины.

Конструкция головки ↑

Самонарезающиеся винты различаются также по форме головки: цилиндрическая или шестигранная, полукруглая или сферическая и т. д. Шлицы шляпок при этом могут быть фигурными, прямыми либо иметь форму креста или вид звездочки.

Обычные образцы с острым концом, шлицы которых крестообразные или имеют прямой пропил, не годятся для крепления профнастила. На это есть несколько веских причин:

• чтобы просверлить отверстие острым концом метиза потребуется дополнительное «накернивание» и значительные усилия к листовому железу. Профнастил в результате деформируется, а защитный слой – нарушается;
• если шляпку плотно завинтить «до упора», то профильный лист не сможет расширяться под воздействием солнечных лучей. Скорее всего, со временем такая кровля начнет коробиться, а некоторые листы начнут отрываться.
• если же шуруп, наоборот, закрутить неплотно, то влага, проникшая через образованную щель, вызовет коррозию металлического листа.

Поэтому крепление профнастила на крыше выполняют при помощи специальных саморезов с шестигранной головкой и сверлом в конце. Его называют также кровельным. С одной стороны, усилие, которое передается шурупу при его завертывании в несколько раз меньше, чем у обычного, а с другой – сверловидный конец легко проникает в металл без предварительного накернивания. Подобное сочетание делает крепление профнастила саморезами на крыше наиболее щадящим.

Рекомендуем

Для фиксации метиза с шестигранной головкой используют шуруповерт либо низкооборотную дрель со специальной насадкой, что существенно облегчает рабочий процесс.

Особенности ↑

• Самонарезной шуруп для кровли в отличие от обычного отлично удерживает тонкий лист.
• Он снабжен широкой шайбой под шляпку с уплотнительной прокладкой исключительно из EPDM-резины. Она наклеена на пружинную шайбу. Прокладка герметизирует и полностью гидроизолирует место фиксации профнастила к кровельной обрешетке, не допуская даже ничтожного проникновения влаги. Контактируя с поверхностью из металла, модифицированный синтетический каучук, из которого выполнена прокладка, самовулканизируется. В течение эксплуатационного срока покрытия кровли EPDM-резина не теряет эластичности и функционирует как амортизатор, который компенсирует тепловую деформацию металлических листов.
• Край шестигранной шляпки имеет выступ. Помимо того, что он усиливает головку, выступ обеспечивает максимальное прижатие пресс-шайбы с уплотнительной прокладкой к поверхности профнастила.
  Уже было отмечено, антикоррозийные качества крепежному материалу придает цинковое покрытие. Его толщина согласно ГОСТ варьируется в интервале от 12,5 мкм до 15.

• Метизы поступают в продажу также покрытые цветным декоративным слоем . Они идеальны для крепления кровельного профнастила, окрашенного в цвета стандартной линейки RAL. Такое крепление совершенно незаметно на кровельном покрытии.

Размеры и вес ↑

Крепление кровельного профлиста саморезами выполняется крепежами разных размеров. Параметры крепежа зависят от величины предполагаемой нагрузки.

• Длина саморезов для профлиста варьируется в интервале 1,9 – 2,5 см. Длину выбирают на основе толщины соединяемых элементов, формы профиля.
• Диаметр колеблется в пределах от 4,8 до 6,3 мм. При этом чем полимерное покрытие оцинкованной стали больше, тем толще должен быть метиз, поскольку такой лист весит намного больше.

Внимание

Для обеспечения более надежной фиксации профессионалы рекомендуют придерживаться следующего правила: длина крепежного элемента должна быть больше, нежели суммарная толщина закрепляемых деталей. Эта разница составляет порядка трех-пяти мм. Сверло в этом случае не учитывают.

Вес саморезов профлиста рассчитывают, основываясь на диаметре и резьбе. Наиболее востребованы крепежные элементы следующих размеров: 5,5 мм на 105 мм и 6,3 мм на 280 мм. Для первых тысяча штук весят 18,5 кг, для вторых – 41,7 кг. Крепежи поставляются в коробках, расфасованных перед поступлением в продажу по весу.

Что же касается стоимости саморезов для профлиста, то цена на них определяется материалом, использованным при изготовлении, и размерами метизов.

Какое количество саморезов нужно для профлиста ↑

Количество саморезов на 1м² профлиста кровли определяет производитель. Придерживаться его рекомендаций крайне важно, поскольку, если установленная производителем норма саморезов на 1м

Совет

Средний расход саморезов на 1м² профлиста для кровли составляет 6-9 штук. Тем не менее лучше исходить от значений, рекомендованных поставщиком. Экономия в этом случае ни к чему хорошему не приведет.

Количество саморезов для крепления профлиста в зависимости от условий может быть разным, скажем, в районе конька количество крепежей удваивается.

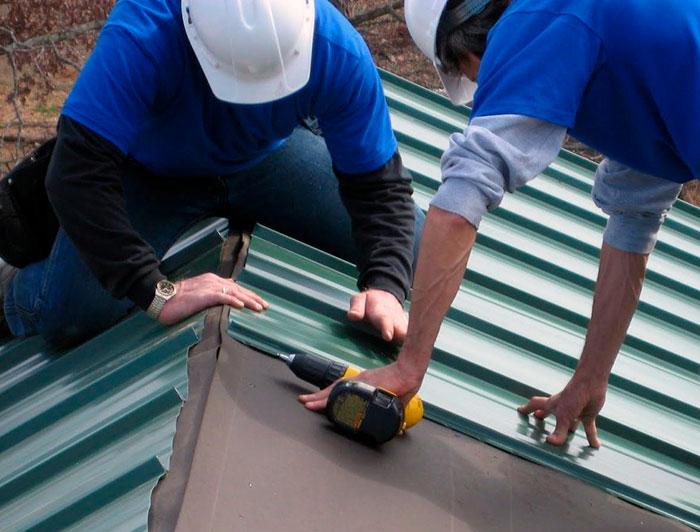

Как правильно крепить профлист на крыше ↑

• Крепление профлиста саморезами начинают с тщательной подготовки. Многое зависит грамотного выбора длины крепежного элемента.
• Крепление к обрешетке выполняют строго под прямым углом к поверхности листа. Если допустить перекос, то нарушится герметичность покрытия. При этом нужно проследить, чтобы профильный лист прилегал к обрешетке всей площадью.

схема крепления профнастила саморезами на крыше

• При вкручивании метизов необходимо приложить усилие, которого будет достаточно только для прижима шайбы. Пережим и деформация пресс-шайбы с прокладкой из EPDM-резины.
• Шаг установки крепежей подбирают в соответствии с рекомендациями производителя.
• Конек кровли фиксируют в верхнюю волну, в то время как площадь листа крепят исключительно между волнами.
• Крепление профлиста к металлическим прогонам (шаг саморезов порядка 50 см) осуществляют в заранее проделанные отверстия под крепежи, которые обрабатывают герметиком.

Смотрите на видео, как выбрать саморезы для профнастила.

© 2022 stylekrov.ru

Металл к дереву — металлические кровельные шурупы

Начиная с

Выберите опции

Артикул: 9K100TKH0PS

Начиная с

Выберите опции

Артикул: 14A100T750ZS

Стандартное время выполнения 3-5 дней.

Начиная с

Выберите опции

Артикул: 10W100T7T0YS-BK01

Начиная с

Выберите опции

Артикул: 14A150TAZ0ZS

Стандартное время изготовления 1-3 дня.

Начиная с

Выберите опции

Артикул: 12W75TC40ZS

Стандартный срок изготовления 7-10 дней.

Начиная с

Выберите опции

Артикул: 12N375DIR1S-BK01

Стандартный срок изготовления 1-3 дня.

Начиная с

Выберите параметры

Артикул: 10W100TWCSNS

Стандартный срок изготовления 3-5 дней.

Начиная с

Выберите опции

Артикул: 9W100T730ZS

Стандартное время выполнения 1-3 дня.

Начиная с

Выберите опции

Артикул: 9K100K7Z0ZS

14,10 $

Артикул: 10A100T7QR1N

32,28 $

Артикул: 10A100TQPSSN

15,08 $

Артикул: 10W100TAQR1N

Стандартный срок изготовления 3-5 дней.

17,63 $

Артикул: 10W150TAQR1N

Стандартный срок изготовления 1-3 дня.

41,41 $

Артикул: 10A150TQPSSN

Стандартное время выполнения 1-3 дня.

19,60 $

Артикул: 10A150T7QR1N

Стандартное время выполнения 1-3 дня.

24,51 $

Артикул: 10A200T7QR1N

Стандартный срок изготовления 1-3 дня.

$19,51

Артикул: 10W200TAQR1N

Линейка шурупов Woodbinder от ST Fastening для крепления металлических кровельных панелей к деревянному основанию. Эти металлические кровельные шурупы включают в себя встроенные шайбы из EPDM, точки сверления Micro-Bit и широкий выбор вариантов окраски с порошковым покрытием, чтобы идеально сочетаться с вашей металлической крышей.

Kwikseal Woodbinder — Крепление с шестигранной шайбой диаметром 1/4 дюйма диаметром 10 предназначено для крепления стальной кровли и сайдинга, используемых в каркасных и жилых металлических кровлях. Деревянные подложки. Острый наконечник и ярко выраженная резьба последовательно сверлят высокопрочную сталь калибров 29 и 26 без «шагания острия». Резина EPDM вулканизируется в стальную шайбу, чтобы обеспечить превосходное уплотнение даже при закручивании под углом. Винты Kwikseal Stitch также доступны

ZXL Woodbinder — № 10 диаметром 5/16 дюйма с шестигранной шайбой с чашечкой. Цинк-алюминиевый сплав ZAMAC 5 обеспечивает пожизненную защиту от красной ржавчины на головке, а также высокую прочность. Предназначен для крепления стальной кровли к деревянным прогонам, используемым в пост- конструкция рамы и фанера или ОСП, используемые в жилищном строительстве Конструкция шайбы помогает захватывать резиновую шайбу EPDM даже при закручивании под углом Также доступны шурупы ZXL

Eclipse Woodbinder — круглая головка #10 диаметром с T25 6-лепестковая отвертка с углублением обеспечивает эстетичный низкопрофильный внешний вид на металлических боковых стенках, установленных в деревянные балки Резиновая шайба из EPDM с подрезкой обеспечивает надежное уплотнение даже при забивании под углом

#14 Связующее по дереву, тип 17 — #14, шестигранная шайба диаметром 5/16 дюйма, «Спасательный винт», этот крепежный элемент заменит гвозди или крепежные детали меньшего диаметра, которые со временем ослабли и выскочили из стальной кровли. Резина EPDM вулканизирована. к стальной шайбе для предотвращения расслаивания и образует отличное уплотнение даже при движении под углом Эта уплотнительная шайба полностью закроет существующее отверстие, даже если оно удлинится из-за движения в металлической крыше

SS Woodbinder — № 10 диаметром 1/4 дюйма с шестигранной шайбой с чашеобразной головкой, эта чашеобразная головка и шайба из нержавеющей стали 304 обеспечивают пожизненную защиту в самых суровых условиях. 304 SS Woodbinder — отличный выбор для использования в помещениях для животных или для алюминиевых облицовочных панелей. Наконечник типа А требует предварительно просверленного отверстия в стали, но не в алюминии.

Переплет для дерева ST-XL — № 9, диаметр 1/4 дюйма, шестигранная шайба с чашечкой, разработана в качестве альтернативы головке из цинко-алюминиевого сплава. Он также используется для крепления стальной кровли, используемой в стоечно-каркасном и жилом строительстве. HWH с меньшей чашечкой обеспечивает привлекательный низкопрофильный вид по сравнению с более крупными крепежными элементами HWH. Крышка из нержавеющей стали 304 обеспечивает пожизненную защиту от красной ржавчины на головке и шайбе. Также доступны сшивающие винты ST-XL.

ПРИМЕЧАНИЕ. ДЛЯ ПРАВИЛЬНОГО ПРИМЕНЕНИЯ НЕ РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАНИЕ УДАРНЫХ ОТВЕРТОК НА ЛЮБОМ ОКРАШЕННОМ КРЕПЕЖНОМ СОЕДИНЕНИИ

Нужна помощь в поиске подходящего кровельного шурупа для вашей работы? Позвоните нам по телефону (888) 794-1590 или отправьте электронное письмо по адресу [email protected], и один из наших экспертов по продуктам будет рад помочь!

Винтовые хребты или долины?

Винт через выступы или долины?

Сегодняшняя статья любезно предоставлена ​​ Journal of Light Construction. Установщик вбил крепежные детали через ендовы в стропила. С тех пор нам сказали, что гофрированная кровля всегда должна крепиться через выступы гофра. Какой метод правильный?

A:  Роб Хэддок, консультант по металлическим кровлям и директор Консультативной группы по металлическим кровлям, отвечает: Культура крепления через конек (гребень) или через впадину профиля металлической кровли, по-видимому, различается в зависимости от континентальной части США из одного места в другое, от одного подрядчика к другому и даже от одного производителя к другому. Много лет назад (до появления герметизирующих шайб на крепежных элементах) профнастил всегда крепился через коньки с помощью гвоздей со свинцовой головкой. Это были оцинкованные кровельные гвозди со свинцовой шайбой под головкой. Когда гвоздь был забит и его шляпка соприкасалась с кровлей, предполагалось, что мягкий свинец прилегает к поверхности кровли, обеспечивая герметичность. Но эти крепления были печально известны своей негерметичностью, поэтому их всегда вбивали через высокие точки кровельного профиля.

В настоящее время предпочтительным крепежом для гофрированной кровли являются уплотненные винты с шестигранной головкой с металлической и резиновой шайбой под головкой. По мере закручивания винтов шайба прижимается к металлической кровле, образуя водонепроницаемое уплотнение. Если шурупы закручены правильно, крепление через ендовы или коньки кровли считается приемлемым в этой стране. В пользу обоих предпочтений можно привести веские аргументы. Если все крепежные детали на вашей крыше были правильно забиты, маловероятно, что они являются источником ваших утечек, независимо от того, были ли они забиты через ендовы или гребни.

Независимо от того, предпочитает ли ваш установщик прикручивать коньки или ендовы, при креплении металлической кровли к зданию необходимо учитывать несколько факторов. Убедитесь, что вы выбрали правильную застежку — правильную длину и правильный материал — для вашего конкретного применения. Производители кровли часто рекомендуют для своей продукции определенные крепежные элементы и схемы крепления в зависимости от конструкционного материала кровли. Каждое крепление должно быть вбито прямо в металлическую кровлю перпендикулярно плоскости крыши, чтобы шайба плотно прилегала к отверстию для крепления. Кроме того, крепежные детали следует заворачивать с помощью правильно отрегулированного инструмента, чувствительного к крутящему моменту, чтобы избежать чрезмерного закручивания. Приложение слишком большого крутящего момента при креплении через гребни может сломать или деформировать профиль кровли, а приложение слишком большого крутящего момента в ендовах может деформировать шайбу до такой степени, что она больше не будет обеспечивать эффективное уплотнение.
