Вентиляция кровли, виды вентиляции и их особенности, описание

Качественно сделанная крыша – залог комфортного пребывания в любом здании. А, чтобы крыша как можно дольше пребывала в нормальном рабочем состоянии, вентиляция кровли должна быть организована максимально качественно.

Довольно много случаев, когда домовладельцы выбирают качественные кровельные материалы, вкладывают в обустройство или ремонт кровли серьезные средства и, при этом в целях экономии и вопреки советам специалистов, отказываются от установки систем вентиляции вообще или ставят ее в сокращенном (упрощенном) виде.

Происходит это потому, что при всей важности правильной вентиляции кровли и подкровельного пространства, ее необходимость, на первый взгляд,  не совсем очевидна.

С точки зрения неспециалиста не совсем понятно, зачем и что именно нужно вентилировать, и откуда влага вообще может появиться в сухом доме под новой и только что возведенной (или отремонтированной крышей).

Кроме того, не одно поколение выросло в домах, где вся вентиляция кровли осуществлялась на чердаке через слуховые окна, а индивидуальное загородное жилье до недавнего времени часто вообще не имело никакой вентиляции кровли. В этом случае вентиляция кровли вынужденно происходила через щели в кровельном ковре и в стенах дома.

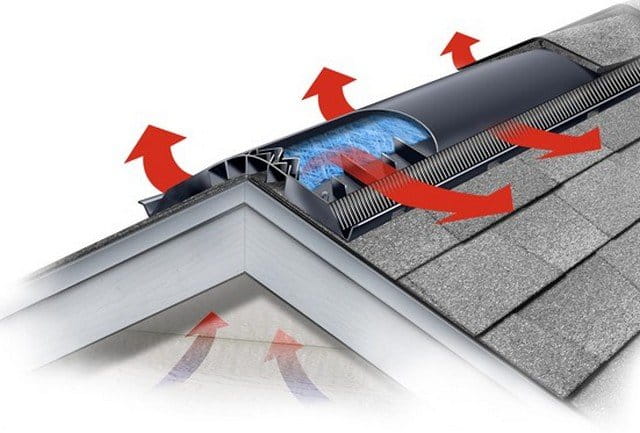

Рисунок : движение потоков воздуха в кровельном пространстве

Так давайте разберемся, что происходит с кровлей при отсутствии вентиляции.

Почему образуется конденсат?

Образование конденсата в первую очередь связано с колебаниями среднесуточной температуры. Например, если при монтаже кровли применялись гидроизоляционные плёнки, то конденсат будет делиться на две части: первая собирается под крышей, а вторая – выводится наружу.

Ещё одна причина – это тёплый воздух, который по законам конвекции поднимается из помещений к крыше и скапливается под кровлей. Для регионов с частым выпадением осадков вентиляция подкровельного покрытия просто необходима – влага с лёгкостью будет затекать в узлы и стыки, загрязнять фасад. А при заморозках она превратится в лёд и заполнит им трубы и водостоки.

Вентиляция кровли позволяет избавиться от этих проблем, обеспечить отвод флаги и выполнить множество других важных функций.

Благодаря вентиляции:

  • постоянно поддерживается температурный баланс под всей поверхностью крыши;
  • удаляются водяные пары, поступающие из самого помещения;
  • значительно снижается вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
  • зимой не образуются сосульки и наледь;
  • необходимость в ремонте откладывается на значительное количество времени.

Все мы помним со школьных времен, что теплый воздух всегда поднимается вверх. Именно этот простой принцип лежит в основе работы современных вентиляционных систем. Точнее, поток воздуха попадает в систему из кровельного карниза, проходит по подкровельному пространству и выходит в месте соединения скатов крыши.

Как выбрать вентиляционную систему?

В первую очередь, необходимо обратить внимание на составляющие системы. Также стоит учесть тип кровли, в которую будет установлена вентиляционная система. И, наконец, важен кровельный материал.

Основные составляющие — это кровельные вентили, вентиляционные выходы и проходные элементы. Рассмотрим подробнее все элементы, из которых состоит вентиляция кровли:

  1. Благодаря вентилям, из подкровельного пространства удаляется конденсат. А также сохраняется целостность основы кровли, утеплительной системы и поверхности крыши;
  2. Вентиляционные выходы «выбрасывают» конденсат в атмосферу, а также обеспечивают поступление воздуха в помещение. Благодаря им, предупреждается образование грибков, неприятных запахов и разрушение различных строительных материалов.
  3. Приходные элементы необходимы для того, чтобы система вентиляции кровли была более надежной и герметичной.

Обычно в комплект входят все составляющие, дополнительные крепежные элементы, инструкция по установке. Также бывают подарки в виде небольших, но полезных инструментов.

Чаще всего вентиляционные элементы изготавливаются из высококачественного полипропилена, который обладает массой преимуществ. Например, этот материал не пропускает ультрафиолетовые лучи, устойчив к перепадам температур. Вентиляционные системы из полипропилена могут использоваться в регионах с различным климатом.

Ещё при выборе систем стоит обратить внимание на цвет составляющих. Цветовая гамма очень широка. И неудивительно, что часто многие элементы не только выполняют основную функцию, но служат частью декора крыши.

Естественная вентиляция чердачных помещений

В чердачных помещениях устроить вентиляцию проще всего. Там циркулирует большой объём воздуха и обеспечивает нормальную вентиляцию всего чердака и кровельных материалов.

Отдушины, находящиеся в коньках, фронтонах и под карнизами, обеспечивают проветривание чердака с помощью наружного воздуха, и позволяют уравнять температуры внутренней и наружной поверхности кровли.

При этом циркуляция воздуха обеспечивается естественным образом – с помощью конвекции. Другими словами, тёплый воздух из жилых помещений поднимается под кровлей вверх и выходит через эти отдушины конькового типа.

Холодный уличный воздух затягивается на чердак через карнизные отдушины. Разница между внутренней и наружной поверхностью кровли имеется, но не столь большая, чтобы вызвать конденсацию влаги.

Совет: для скатных крыш простой конструкции понадобится одинаковое количество отдушин вверху и внизу скатов. Качество обустроенной вентиляции можно проверить по простому правилу: суммарная площадь отдушин должна быть равна одной трёхсотой всей площади ската крыши.

Вентиляция мансардных крыш

Вентиляция мансардных крыш немного сложнее, чем чердачных помещений. Связано это с тем, что в подкровельном пространстве такого типа невозможно обеспечить свободную циркуляцию воздуха.

По типу вентиляции такие крыши делятся на: вентилируемые и невентилируемые. Первые имеют вентиляционные зазоры, а вторые – нет. Работа по вентиляции мансардных крыш происходит между кровлей и тепло- и гидроизоляцией.

Вентиляция кровли может проходить в трех контурах:

  1. Подкровельная вентиляция крыши — обеспечивает циркуляцию воздуха под кровельным покрытием. Она позволяет обустроить надёжную систему вентиляции вне зависимости от сложности скатов. Именно такая вентиляция кровли хорошо подходит для мансардных крыш.
  2. Вентиляция объёмного типа между гидроизоляцией и утеплителем. При организации этим способом не допускается образование зон застоя.
  3. Вентиляция всего чердачного помещения
    . Этот тип предусматривается на этапе проектирования и входит в общую вентиляционную систему дома.

С технической точки зрения вентиляционные работы удобно проводить с помощью кровельного вентиля и проходного элемента, который используется для прохождения вентиляционных труб сквозь кровельный пирог.

Что касается кровельных вентилей, то они считаются вентиляционной отдушиной и прикрыты от осадков и оснащены фартуком, позволяющим организовать гидроизоляцию места врезки в кровлю. Кроме того в конструкции предусмотрена защитная сетка, предотвращающая попадание птиц и грызунов в подкровельную зону.

Вентиляция кровли должна функционировать в любое время года и под действием любых атмосферных воздействий, особенно, под снежным покровом. Поэтому лучше всего сочетать кровельные вентили с вентиляционными трубами до 50 см.

Принудительная вентиляция кровли

При устройстве вентиляции кровли принудительного типа используют специальный кровельный вентилятор, устанавливающийся в верхнюю отдушину и обеспечивающий вытяжку тёплого воздуха из зоны кровли.

Принудительная вентиляция целесообразна в случаях, когда отсутствует возможность организовать необходимое количество отдушин для естественной системы, когда идёт строительство плоской крыши с отсутствием условий для нормальной терморегуляции кровли из-за слабой естественной конвекции.

Важно: лучший этап для установки вентилятора – это время, когда крыша только строится, поскольку устанавливать устройство в готовую крышу довольно затратное занятие.

Из минусов вентиляторов можно отметить необходимость подвода электросети. Однако недостаток сомнителен, поскольку принудительная вентиляция не требует множества отдушин в крыше, а это повышает её надёжность.

Элементы вентиляции в строительстве

Вентиляция через кровлю – это важный элемент дома, от которого зависит надёжность и качество крыши. Данная система сохранит металлические каркасы от коррозии и защитит деревянные конструкции от гниения.

Как заказать услугу?

Заказать услугу, рассчитать стоимость работ или уточнить дополнительную информацию вы можете:

оставив заявку на сайте, через форму обратной связи «Заказать звонок»,

позвонив нам по контактному телефону 8 (495) 669 31 74

или же написать нам на почту: [email protected]

Будем рады ответить на все интересующие вопросы!

Вентиляция кровли и подкровельного пространства в статье специалистов Славдом


Крыша является одной из самых важных и ответственных частей здания, которая подвержена влиянию многих неблагоприятных факторов как снаружи, так и изнутри здания. Если с различными природными явлениями, такими как дождь, снег, град и порывистый ветер все очевидно понятно, то о внутреннем воздействии на кровельный пирог стоит рассказать более подробно. Особое внимание в конструкции скатных крыш следует уделять вентиляции подкровельного пространства. Именно правильно организованная вентиляция подкровельного пространства в конструкции крыш способствует длительной эксплуатации здания и улучшает микроклимат в доме. Рассмотрим 2 основные задачи подкровельной вентиляции:

  1. Выведение водяных и бытовых паров, конденсата, попадающих под крышу из внутренних помещений;
  2. Выравнивание температурного режима подкровельного пространства.

Данные задачи лежат в основе устройства именно скатных крыш. Для понимания определения подкровельной вентиляции рассмотрим для начала способы утепления крыш в зависимости от своего назначения. По типу утепления крыши разделяются на мансардные и чердачные.

В случае мансардных крыш утепление располагается в теле стропил (по скатам крыши), рис.1

Мансардное утепление

В случае холодного чердачного пространства утепляется перекрытие (горизонтальное утепление), рис.2

Чердачное утепление по перекрытию

Стоит отметить также, что существует и вариант с комбинированным утеплением. Данный вариант содержит в себе как мансардную, так и чердачную части крыши (рис.3)

Отличительной особенностью в вентиляции подкровельного пространства мансардного и чердачного помещения следующее. В конструкции мансардного утепления присутствует вентиляционный зазор между основным покрытием кровли и утеплителем.

Вентиляция мансардной крыши через вентиляционный зазор (рис.4)

Вентиляция чердачного помещения через слуховые окна (свободное проветривание) (рис.5)

Величина вентиляционного зазора определяется высотой бруска обрешетки. Минимальный рекомендуемый вентиляционный зазор для скатных крыш при устройстве мансард составляет 40 мм.

Основные требования по вентиляции отражены в СП 17.13330.2011 («КРОВЛИ» Актуализированная редакция СНиП II-26-76):

4.4 Кровли из волнистых листов, в том числе профилированных, металлических листов, штучных материалов (черепицы, плитки) на утепленных совмещенных покрытиях следует предусматривать вентилируемыми с образованием между слоем теплоизоляции и кровлей зазора (вентиляционного канала), сообщающегося с наружным воздухом на карнизном, хребтовом и коньковом участках, а по теплоизоляции из волокнистых материалов – ветро-гидрозащитную мембрану.

Во избежание образования со стороны холодного чердака конденсата на поверхностях вышеуказанных кровель должна быть обеспечена естественная вентиляция чердака через отверстия в кровле (коньки, хребты, карнизы, слуховые окна, вытяжные патрубки и т.п.), суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.

4.5 Высота вентилируемых каналов и размеры входных и выходных вентотверстий канала зависят от уклона, площади кровли и влажности внутренних слоев крыши.

Уклон кровли, град (%)

Высота вентканала для вывода парообразной влаги, мм

Высота вентканала для вывода парообразной и строительной влаги, мм

Размер входных вентотверстий канала

Размер выходных вентотверстий канала

5 (9)

100

250

1/100

1/200

5 – менее 25
(9 – менее 47)

60

150

1/200

1/400

25 – 45 (47 – 100)

40

100

1/300

1/600

45 (100)

40

50

1/400

1/800



Примечания:

  1. Высота вентиляционного канала принята для длины ската не более 10 м; при большей длине ската высоту канала увеличивают на 10 % м либо дополнительно предусматривают установку вытяжных устройств (аэрационных патрубков).
  2.  Минимальный размер входных отверстий канала (на карнизном участке) – 200 см 2 /м. 3 Минимальный размер выходных отверстий канала (на коньке) – 100 см 2 / м

Таким образом, для обеспечения достаточной вентиляции подкровельного пространства необходимо предусмотреть беспрепятственный впуск воздуха в карнизной части и выпуск воздуха в верхних частях кровли, а также во всех «мертвых» зонах и непроветриваемых карманах. Для впуска воздуха по карнизным частям кровли предусматривается или открытый доступ воздуха (рис.6) или доступ воздуха через подшивку свесов кровли. Доступ воздуха может осуществляться как через декоративную подшивку карнизного свеса с перфорацией, так и через специально предусмотренные технологические отверстия или решетки (рис. 7.1, 7.2, 7.3).

Рис. 6

Рис.7.1, 7.2, 7.3

Выпуск воздуха должен осуществляться через специальные кровельные элементы. Например, для обеспечения вентиляции конька при устройстве мягкой кровли применяется элемент коньковой вентиляции RidgeMaster (рис. 8)

Для улучшения вентиляции в коньковой зоне в зависимости от типа кровельного покрытия применяют специальные дефлекторы, проходки и вентиляционные выходы. Располагают их как можно ближе к коньку, не далее, чем 0,5м от оси конька.

При устройстве мягких кровель обязательным условием является также устройство разреженной обрешетки для образования единой венткамеры (плоскости проветривания) по всей поверхности крыши, а также прорези в ендовой обрешетке, для исключения воздушных карманов.

На вальмовые скаты, а также перед трубами, мансардными окнами и перед прямыми примыканиями рекомендуется также устанавливать точечные элементы вентиляции для выпуска воздуха.

Пренебрежение элементами вентиляции при монтаже, а также не осознавание масштабов последствий в дальнейшем может выдать очень печальную картину, вплоть до полной перестройки крыши. Дело в том, что недостаточная вентиляция или полное ее отсутствие вызывает застой воздуха в подкровельном пространстве и как следствие ряд возможных проблем:

  • образование и накопление конденсата в вентиляционной камере, поражение деревянных конструкций крыши биоорганизмами, сокращение срока службы и снижение несущей способности крыши вплоть до ее обрушения;
  • протечки кровли, образование плесени и грибков в интерьере;
  • перегрев внутренних помещений в теплое время года; затраты на кондиционирование;
  • таяние снега на кровле в зимний период и образование наледей в карнизных частях с обрушением водостоков и значительными повреждениями кровли;
  • наиболее печальным явлением может быть намокание утеплителя, его сползание вниз и проседание, образование «мостиков холода» и больших щелей для проникновения холодных воздушных масс; затраты на отопление;

В качестве примера можно приводить множество фотографий объектов, которые пострадали именно от несоблюдения технологии и норм по вентиляции кровли.

Примеры:

Гниение деревянных конструкций

Прогнивание фанеры ОСП (отсутствие вентиляции в коньковой зоне)

Образование сосулек в мансардном помещении, образование плесени

Образование наледи при отрицательной температуре окружающего воздуха, обрушение водосточных желобов.


Подкровельная вентиляция - Krovent.Ru

Кровельные аксессуары, марки KROVENT, это новинка на российском рынке. Помимо широко известных и уже зарекомендовавших себя на рынке моделей, ассортимент ТМ KROVENT дополняют инновационные продукты.

Вся продукция изготовлена из высококачественного полипропилена, устойчивого к воздействию УФ-лучей, перепадам температур и идеально подходит для суровых условий российского климата.

Идеальные формы и широкая цветовая гамма продуктов KROVENT позволяют использовать их на любых кровельных пространствах, а не высокая цена удовлетворит покупателя любого уровня достатка.

Правильно организованная вентиляция не только обеспечивает необходимую циркуляцию воздуха в подкровельном пространстве, но и препятствует образованию влаги, появлению грибка и плесени, возникновению льда на крыше здания.

Это означает, что с системой подкровельной вентиляции KROVENT Ваш дом будет под надежной защитой, а широкий ассортимент и цветовая гамма помогут придать привлекательный и законченный образ любому зданию.

Преимущества кровельной вентиляции KROVENT

  • Использование только высококачественного сырья
  • Отличная устойчивость к воздействию УФ-лучей
  • Возможность эксплуатации при температуре от -45 до +80 С
  • Полная герметичность конструкции
  • Простота сборки и монтажа
  • Идеальный вариант для установки на готовые кровли
  • Возможность установки под любым уклоном
  • Гарантия на всю продукцию 3 года
  • Гарантия 10 лет на отсутствие деформаций

Ассортимент продукции KROVENT:



Кровельная вентиляция в МСК, правила монтажа вентиляции кровли

Добротно сделанная крыша – это залог долгой и качественной эксплуатации здания или сооружения и необходимое условие для создания комфорта людям, находящимся в данном здании. А, чтобы крыша прослужила максимально долго, в первую очередь, должна быть правильно организована кровельная вентиляция и вентиляция чердачного пространства, если таковое имеется в здании.

Как правильно устроить кровельную вентиляцию?

Продуманная и профессионально сделанная кровельная вентиляция позволяет:

  • постоянно поддерживать температурный баланс под всей поверхностью крыши;
  • удалять водяные пары, поступающие из самого помещения;
  • значительно снижать вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
  • в зимний период гарантирует от образования сосулек и наледи на поверхности крыши;
  • отложить необходимость ремонта кровли на значительное время.

Все мы знаем, что теплый воздух самопроизвольно поднимается вверх. Именно этот простой принцип заложен в основу работы современных вентиляционных систем. Точнее, поток воздуха попадает в систему из кровельного карниза, проходит по подкровельному пространству и выходит в месте соединения скатов крыши.

На рисунке: схема вентиляции подкровельного пространства скатной кровли.

Кровельная вентиляция обеспечивается воздушным зазором между слоями теплоизоляции и обрешёткой, размером не менее 50 мм. Он должен быть сообщающимся с наружным воздухом на карнизном и коньковом участках.

Во избежание образования конденсата со стороны холодного чердака, вдоль поверхности обрешетки должна циркулировать естественная вентиляция чердака через отверстия для входа и выхода (вытяжные шахты, слуховые окна и т.п.), суммарная площадь каждых принимается не менее 1/300 от площади горизонтальной проекции кровли.

Вход воздуха обеспечивается устройством входных отверстий на нижней поверхности карнизов, суммарной шириной не менее 20 мм при подшивке доской, а при подшивке сайдингом — применяя пластиковые или алюминиевые софитные перфорированные планки.

Для выхода воздуха из подкровельного пространства, циркулирующего под действием разности давлений, от карниза к коньку предусматривают вытяжной вентиляционный выход (на расстоянии не более 1 м от конька):

  • вентиляционные решётки, расположенные на фронтонах;
  • коньковые вытяжные элементы-дефлекторы ;
  • скатные вытяжные элементы-дефлекторы.

На фото: скатные и коньковые дефлекторы на кровле из битумной черепицы.

Вентиляция плоских кровель

В последнее время кровля данного типа становится все более популярной. И примечательно, что её можно увидеть не только на крышах жилых домов, но и гаражей, террас и других помещений.

Основное преимущество плоской кровли – это значительно уменьшение площади крыши. Это позволяет неплохо сэкономить на кровельных работах и различных материалах.

Но стоит отметить и недостаток плоской кровли. Во время обильного снегопада и снеготаяния возможно проникновение влаги в утеплитель. Также не исключены протечки. Во избежание этого необходимо правильное устройство вентиляции кровли.

На поверхности крыши устанавливаются вентиляционные выходы, внешне напоминающие трубы с колпачками, их называют «аэраторы». Главное правило при установке – это равномерное распределение труб по всей поверхности крыши.

На фото: вентиляционные выходы, установленные на плоской кровле.

Если вентиляция плоской кровли установлена правильно, то в помещении всегда будет поддерживаться комфортная температура. Воздушный поток будет попадать в атмосферу. Влага не будет задерживаться в подкровельном пространстве. А сама крыша прослужит верой и правдой не одно десятилетие.

Вентиляция кровель из битумной черепицы

Кровли из битумной черепицы часто выбирают профессиональные архитекторы и кровельщики. И это неудивительно! Главное преимущество этого материала – гибкость, благодаря которому можно осуществить самые интересные архитектурно-дизайнерские идеи.

В этом случае кровельная вентиляция выбирается, исходя из типа крыши. Если крыша плоская, то устанавливаются трубы-аэраторы. Для наклонной крыши оптимальны так называемые коньковые выходы, устанавливаемые в месте соединения скатов крыши.

На фото: вентиляционные устройства на кровле из битумной черепицы.

Первое действие при установке системы – это подготовка отверстия в черепице. Далее прикрепляется пластина, в которую входит вентиляционная труба. Для крепления чаще всего используется силиконовый герметик и гвоздики.

После установки вентиляции в листе мягкой кровли вырезается отверстие размером с трубу. Далее этот лист накладывается вокруг вентиляции, и затем можно покрывать всю оставшуюся поверхность крыши гибкой черепицей.

Вентиляция кровель из металлочерепицы

Металлочерепица – один из самых интересных кровельных материалов, который всё чаще можно увидеть на крышах разных домов. Для укладки металлочерепицы устанавливается обрешетка,  благодаря которой, воздух легко проникает в подкровельное пространство и, затем, выходит через элементы вентиляции в окружающую среду.

Рассмотрим, как устраивается кровельная вентиляция в этом случае. Высота трубы с дефлектором не должна быть ниже 50 см от поверхности кровли, а в случае повышенного снегообразования в вашей местности, не ниже 65 см. По нормам, одного вентиляционного прохода достаточно на 60 м2 площади кровли, однако для каждого ската нужен отдельный вентиляционный канал. Также от места соединения скатов крыши (конька) до вентиляционного элемента должно быть расстояние в 60 см.

В основном устройства выходов для вентиляции крыши из металлочерепицы состоят из следующих элементов:

  • верхний дефлектор, он не позволяет попадать в трубу мусору и осадкам;
  • разного диаметра вентиляционные трубы, которые подбирается в зависимости от площади крыши;
  • элемент прохода, позволяющий герметично присоединить трубу к кровле.

На фото: элементы вентиляции для кровли из металлочерепицы и (справа) готовый вентиляционный выход.

Порядок монтажных операций:

  1. Определить место выхода вентиляционного канала в зависимости от конфигурации крыши и преобладающих ветров;
  2. Приложить шаблон из комплекта на место будущего отверстия и очертить его маркером;
  3. Просверлить отверстия по размеченному контуру;
  4. Прорезать отверстие в черепице по просверленным отверстиям и подровнять элементы обрешётки для установки вытяжной трубы;
  5. Тщательно очистить и обезжирить место монтажа прохода;
  6. Убедиться в плотном прилегании к металлочерепице фартука прохода;
  7. В кожухе прохода вырезается отверстие, которое должно быть на 25% меньше диаметра трубы, для обеспечения надёжного примыкания;
  8. Труба вставляется в кожух прохода и конструкция собирается;
  9. Промазать герметиком и закрепить на кровле саморезами узел прохода;
  10. Убедиться в отсутствии щелей между кровельным листом и фартуком, а в случае необходимости вторично загерметизировать стыки;
  11. Выровнять по уровню трубу и закрепить её;
  12. Снизу, из чердачного помещения, проверить правильность крепления и устранить выявленные  недостатки.

Вентиляция кровель из профнастила

Профнастил – это кровельный материал, обладающий немалым количеством преимуществ. Он недорог, практичен, надёжен. Также, благодаря разнообразию цветов и форм, можно смело реализовать любые дизайнерские замыслы.

Перед монтажом профнастила необходимо изучить несколько важных моментов. В первую очередь, этот материал применяется на тех крышах, где длина ската не превышает 12 м. В зависимости от длины ската определяется количество листов профнастила. Также для определения величины горизонтального нахлеста необходимо знать угол ската (например, величина нахлеста может быть равна 200 мм при угле в 12-15 градусов).

Правильный монтаж подкровельного пространства подразумевает укладку пароизоляционного и теплоизоляционного материала. А также должна быть сделана вентиляция кровли из профнастила.

Вентиляционные отверстия необходимо расположить на наиболее высоких точках кровли. Также стоит помнить, что на каждые 60 кв. м. устанавливается только один выход. Однако, если архитектура кровли сложна, то на таком расстоянии возможна установка нескольких вентиляционных выходов.

Для установки вентиляции на кровельном материале делается отверстие. Затем с помощью саморезов закрепляется вентиляционный выход. При необходимости место соединения элементов герметизируется.

На рисунке: этапы монтажа гибкого узла прохода вентиляционного  канала сквозь кровлю из профнастила.

Кровельная вентиляция — нужна или нет?

А что произойдет, если не вентилировать кровлю?

В первую очередь, образовавшаяся из паров конденсата, влага способствует возникновению плесени и грибка. А это может не только разрушить деревянные составляющие крыши, но и навредить здоровью человека.

Далее без вентиляции образуется коррозия на конструкциях из металла. Также со временем могут быть разрушены бетонные и кирпичные детали.

Следующее негативное последствие – это образование наледи на кровле. В результате этого может быть повреждено покрытие крыши и, во время оттепелей, вода может проникнуть и под кровлю.

В летний период кровельный материал и внутренние помещения, в отсутствие кровельной вентиляции, могут сильно перегреваться, что сказывается на надежности и внешнем виде крыши, а также на самочувствии людей, находящихся в помещениях под крышей.

Как видно, монтаж вентиляции кровли – это очень важный процесс. И подойти к нему нужно с максимальной ответственностью. Только в таком случае может быть гарантирована долговечность эксплуатации и безопасность всего здания.

Как заказать услугу?

Заказать услугу, рассчитать стоимость работ или уточнить дополнительную информацию вы можете:

оставив заявку на сайте, через форму обратной связи «Заказать звонок»,

позвонив нам по контактному телефону 8 (495) 669 31 74

или же написать нам на почту: [email protected]

Вентиляция мягкой кровли: необходимость и практические решения

Подкровельная вентиляция

В наш технологичный век виды крыш могут быть самыми разными: плоскими и профильными, рулонными и штучными, жесткими и мягкими. Огромное количество всевозможных черепиц: металлочерепица, керамическая черепица, композитная, песчано-цементная, черепица мягкая битумная. При строительстве определенного вида зданий подбирается и соответствующий вид крыши. Все они надежны и практичны при условии, что работы выполнялись квалифицированными специалистами.

Не секрет, что на рынке огромное количество рабочих, готовых взяться за строительство необходимого вам помещения. Конечно, работы обещают выполнить под ключ, то есть вместе с возведением крыши. А когда задаешь вопрос, как будет устроена вентиляция крыши, говорят: «А мы слуховые окошки на чердаке сделаем». От таких работников лучше сразу отказаться.

Совет. Перед началом работ проверьте квалификацию кровельщиков.

Это уже даже не прошлый, это позапрошлый век. Кстати, спросите у них, почему окно называется слуховым. Они начнут говорить, что слышимость больше. Это все ерунда. При Александре I был такой мастер-кровельщик Слухов, он и придумал эти окна для вентиляции, поэтому они называются слуховыми.

Современное строительство решает проблему эффективного использования пространства. Поэтому широкое распространение получили мансардные крыши, причем не только в частных жилых домах. А это предполагает исполнение кровли в виде слоеного пирога с применением современных материалов. Но в таком случае остается нерешенной проблема конденсата. Влага скапливается в строительных элементах, преждевременно нарушая их эксплуатационные характеристики, вплоть до разрушения.

Откуда берется конденсат? Хотя применяемые теплоизоляционные материалы надежно сохраняют микроклимат в помещениях, но в целом от дома исходит тепло. С наружной стороны кровли воздух имеет более низкую температуру в холодное время года и даже летом по ночам. Понижение температуры наружного воздуха относительно теплого воздуха, исходящего от дома, при которой начинает образовываться конденсат, называется точкой росы. Влага может появляться и зимой, при резких перепадах температуры образуется наледь, которая тает во время оттепели.

Необходимость в вентиляции крыши

Вентиляция подкровельного пространства

Естественная вентиляция чердака через слуховые окна уже не помогает, остаются затененные пространства. Возникает необходимость организовать вентиляцию внутри самого кровельного пирога. Только таким образом можно обеспечить кровле надежность и долговечность. Не стоит думать, что это такая уж невыполнимая задача. Уже более тридцати лет эта проблема успешно решается строителями-профессионалами.

Вентиляция кровли, в том числе и гибкой, осуществляется за счет конвекционного эффекта, путем перемещения теплых слоев воздуха по специальным каналам внутри кровельного пирога от свесов к коньку, то есть снизу вверх. Благодаря этому решаются следующие задачи: поддержание температурного баланса с внутренней стороны кровли до прохождения точки росы; при появлении конденсата – его удаление теплыми потоками воздуха; а также исключение нагревания и размягчения мягкой битумной кровли под летним солнцем.

Задачи, которые решает внутренняя вентиляция кровельного пирога

Прежде всего рассмотрим, из чего состоит кровельный пирог кровли из мягкой черепицы. Вначале на внутреннюю часть силовой конструкции крыши прикрепляется пароизоляционная пленка. Однако она не всегда способна задержать весь пар, поднимающийся вверх от дома. Как правило из-за некачественного монтажа.

Следующий слой – теплоизоляционный материал. Чаще всего, это минеральный утеплитель, который свободно пропускает пар, как говорят – дышащий. Следовательно, та часть пара, которая поднимается, пройдет и через теплоизоляцию.

Затем идет гидроизоляционный барьер. Современная гидроизоляция – это диффузионная мембрана (тоже дышащая), которая пропускает маленькие молекулы пара, но задерживает молекулы воды.

Подкладочный ковер – который выполняет функцию дополнительной гидроизоляции.

И, наконец, сама кровля (металлочерепица, мягкая черепица, керамика и т. д.), защищающая от атмосферных осадков, холода, жары.

Подкладочный ковер
  1. Битумная черепица ICOPAL.
  2. Подкладочный ковер ICOPAL K-EL/Fel’X
  3. Влагостойкая фанера или ОСП.
  4. Разреженная обрешетка.
  5. Стропильная балка.
  6. Контрбрус.
  7. Диффузионная мембрана ICOPAL Monarperm 500/700.
  8. Теплоизоляционная минераловатная плита.
  9. Брус 50х50 мм.
  10. Пароизоляционная мембрана ICOPAL Polykraft RE.
  11. Доска 20х100 мм.
  12. Подшивка потолка.

Из приведенного описания понятно, что какая-то, пусть небольшая, часть теплого пара проникает через весь «слоеный пирог» и попадает на внутреннюю сторону холодной кровли. Значит, неприятности, связанные с намоканием нам обеспечены. Спасет от них только грамотно спроектированная и качественно выполненная вентиляция подкровельного пространства.

Поэтому необходимо сделать так, чтобы встреча теплого пара с холодной кровлей происходила в пространстве с сильным воздушным потоком. Тогда конденсат либо не успеет образоваться, либо быстро выветрится. Роса собирается на внутренней стороне самого кровельного материала, будь то твердая кровля или битумная черепица, следовательно, там и надо устраивать конвекцию воздуха.

При помощи обрешетки и контробрешетки делается вентиляционный зазор примерно в 50 мм. Важно, чтобы в вентиляционном контуре не было помех для свободного течения воздуха, иначе могут образовываться застойные зоны.

Совет. Перед настилом кровельного материала проверьте, нет ли помех на пути движения воздуха в вентиляционных каналах.

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

Аэраторы кровельные

Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв.м кровли.

Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

Применение коньковых аэраторов

Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

Коньковый аэратор для мягкой кровли

По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

Ветровая подшивка карнизов выполняется, как правило, из дерева, пластика или металла. На рынке нет недостатка в готовых пластиковых и металлических панелях с перфорацией, их называют софитами. Они бывают различных цветов и форм. Если ветровая подшивка выполнена из дерева, то между рейками оставляют щели или вставляют специальные решетки для приточной вентиляции с шагом не более 0,8 м. При монтаже подшивки важно убедиться, что решетки или щели не допустят попадания в вентиляционное пространство насекомых, птиц или листвы.

планирование, техника выполнения, необходимые материалы и инструменты

Крыша дома всегда имеет достаточно сложную конструкцию и собирается из множества элементов. Одним из обязательных условий долгого срока службы кровли является наличие системы вентиляции. Проветриваться в загородных домах должны как утепленные кровли, так и «холодные». Обустраиваться вентиляция крыши, конечно же, должна правильно.

Почему кровля должна быть проветриваемой

В процессе эксплуатации в любом жилом доме всегда скапливаются пары. Ведь температура воздуха внутри задний в большинстве случаев выше, чем на улице. Пар в помещениях домов может образовываться, к примеру, при приготовлении пищи, принятии жильцами водных процедур и пр.

Вентиляция в коньке

Теплый воздух, как известно, согласно законам физики, всегда поднимается вверх. Вместе с ним на чердак, а затем и в подкровельный «пирог» проникают и пары. В результате утеплитель скатов намокает и прекращает выполнять свои функции. То есть чердак или мансарда дома становятся холодными.

Стропильные системы загородных домов в большинстве случаев собираются из деревянных элементов. Поднимающиеся из жилых помещений пары могут оседать не только на утеплителе, но и на стропилах, обрешетке и т. д. В результате эти элементы начинают подгнивать, разбухать, растрескиваться. Это, в свою очередь, и становится причиной сокращения срока службы крыши дома.

Зимой из-за повышенной влажности на элементах конструкции невентилируемой кровли может возникать наледь. Это также способствует быстрому разрушению деревянных элементов.

Проект вентиляции: какие разновидности могут использоваться

Для того чтобы обеспечить эффективное проветривание кровли, используются разные методики. При этом вентиляция крыши может быть:

В большинстве случаев проветривание кровель осуществляется в загородных домах первым способом. Более дорогая и сложная в монтаже принудительная вентиляция обычно обустраивается только на крышах с очень маленьким углом наклона скатов или же плоских Естественное проветривание на таких кровлях попросту невозможно.

Также такие системы часто обустраиваются на крышах сложной конфигурации. Воздушные потоки в толще скатов таких кровель зачастую попросту не могут преодолеть множество изломов. То есть естественная вентиляция и в данном случае становится неэффективной. Проветривание при обустройстве искусственных систем обеспечивается с использованием специального оборудования.

Грибок вентиляции

Естественная вентиляция кровли

В данном случае при монтаже «пирога» крыши строители просто оставляют отверстия для притока воздуха в софитах под карнизами кровли. При этом под коньком предусматриваются продухи, через которые воздух выходит наружу.

Определенные правила при монтаже таких крыш соблюдают и при обустройстве «пирога». Чтобы воздух мог циркулировать в толще ската, в данном случае особым образом кладут гидроизолятор. Монтируют кровлю так, чтобы между этим материалом и внешней обшивкой оставался зазор в 3-5 см. Иногда такую воздушную прослойку предусматривают и между гидроизолятором и утеплителем.

Технология монтажа проветриваемого «пирога» пошагово

Чтобы обеспечить эффективную вентиляцию под крышей, скаты кровель загородных домов обычно обшивают по такой методике:

  1. Набивают со стороны чердака на стропила редкую сетку из проволоки для поддержки утеплителя.

  2. Устанавливают между стропилами враспор плиты минеральной ваты.

  3. Монтируют поверх ваты гидроизолятор с провисом в 2 см. Внатяг этот материал не укладывают для того, чтобы избежать его разрыва при подвижках стропильной системы. Крепят пленку к стропилам с использованием брусков толщиной 3 см;

  4. На бруски набивают обрешетку.

  5. На обрешетку крепят кровельный материал.

Воздушные массы при таком способе монтажа в последующем будут свободно проходить между гидроизолятором и обшивкой, высушивая их. Для защиты утеплителя со стороны чердака перед установкой чистового материала на скат монтируют пароизоляционную пленку. Для ее крепления также используют бруски 3 см. Таким образом, обустраивают дополнительный зазор.

Вентиляционный зазор

Какое оборудование может использоваться при монтаже крыши с естественной вентиляцией

На заключительном этапе при сборке таких кровель обычно подшивают карнизы скатов. Для того чтобы обеспечить свободный проход воздушных масс в «пирог» при этом в софитах могут предусматриваться:

При этом в подшивке карниза предусматривается такое количество отверстий, чтобы суммарная их площадь была равна 200 м2 на 1 м длины.

Отверстия под коньком кровли зимой в некоторых случаях могут забиваться снегом. Поэтому в последнее время для вентиляции крыши при возведении зданий владельцы загородных участков начали использовать специальные трубы, называемые аэраторами. Стоят такие приспособления недорого. Но при этом с их использованием можно обустроить максимально надежную вентиляцию.

Устанавливать такие трубы полагается не далее 60 см от конька. Оптимальным же расстоянием между самой верхней плоскостью кровли и аэраторами считаются 15 см.

Кровля с искусственной вентиляцией

В данном случае при сборке «пирога» крыши также оставляют вентиляционный зазор между гидроизолятором и обшивкой. В софитах предусматривают отверстия. Но рядом с коньком, чтобы обеспечить искусственное проветривание, монтируют аэраторы особой конструкции, дополненные вентилятором. Такое оборудование обеспечивает принудительное проветривание «пирога», прогоняя воздух в толще скатов.

Какие инструменты и материалы нужны для монтажа аэраторов

Для установки труб вентиляции на крышу понадобятся:

  • маркер;

  • шаблон аэратора в плоскости;

  • ножницы по металлу, ножовка;

  • средство для обезжиривания поверхностей;

  • шуруповерт;

  • кровельные саморезы.

Также нужно будет приготовить герметик.

Как сделать вентиляцию на крыше дома: монтаж грибков на металлочерепицу

Устанавливать такие элементы лучше всего в сухую погоду. В дождь при монтаже грибков влага может попасть внутрь пирога кровли.

Монтаж аэратора

Технология установки аэраторов зависит в первую очередь от того, какой материал использовался для обшивки скатов. Эффективную вентиляцию крыши из металлочерепицы, к примеру, можно обеспечить, используя для установки грибков такую методику:

  1. Маркером отмечают на крыше место установки аэраторов. Шаг между этими элементами по длине конька зависит от их пропускной способности и указывается в техническом паспорте производителями.

  2. В местах установки прикладывают шаблон и обводят его маркером. Выполнять эту процедуру стараются как можно точнее. Шаблоны в большинстве случаев идут в комплекте с самими аэраторами;

  3. С помощью ножниц по металлу прорезают отверстия в кровельном материале. Если для обшивки крыши использовалась толстая металлочерепица, по маркерному контуру можно сначала насверлить отверстий небольшого диаметра. Это облегчит работу по резке металла.

  4. Область вокруг отверстия самым тщательным образом очищается от грязи и пыли. Далее этот участок промазывается обезжиривающим средством.

  5. В кожухе аэратора прорезается отверстие. Диаметр его должен быть примерно на 20% меньше сечения самой трубы. Кожух в конечном итоге должен надеваться на грибок с натягом. Таким образом, будет обеспечена герметичность соединения.

  6. Труба вставляется в кожух и производится сборка аэратора.

  7. Края отверстия в металлочерепице тщательно промазываются герметиком.

  8. Аэратор монтируется на место. Кожух этого элемента при этом прикручивается к металлочерепице саморезами.

На заключительном этапе труба вентиляции на крыше тщательно выравнивается по вертикали с использованием строительного уровня и закрепляется в таком положении. Грибки, дополненные вентиляторами, монтируются по такой же технологии. Но в данном случае к скату кровли, конечно же, протягивается еще и проводка.

Вентиляция кровли

Особенности монтажа грибков на мягкую кровлю

При обустройстве вентиляции крыши этой разновидности в особенности важно соблюдать все положенные технологии. Дело в том, что мягкие кровельные материалы при сильном нагревании могут расплавляться. Поэтому вентилироваться такая кровля должна как можно эффективнее.

Аэраторы на крыши, отделанные гибким материалом, устанавливаются примерно по такой же технологии, что и на металлочерепицу. Однако в данном случае методика монтажа имеет некоторые свои особенности. В месте установки грибков на такой крыше сначала демонтируют гибкую черепицу. В рубероиде, как и в стальных листах, прорезают отверстие. Далее устанавливают грибок по описанной выше технологии.

После того как кожух аэратора будет зафиксирован на саморезы, его тщательно промазывают битумной мастикой. Далее поверх кожуха укладывают гибкую черепицу и плотно прижимают этот материал.

Как сделать вентиляцию крыши: особенности монтажа аэраторов на профнастил

На крышу, обшитую такими листами, грибки можно установить так же, как и на металлочерепицу. Но на таких кровлях аэраторы иногда монтируют и немного по другой технологии. В этом случае:

  • в местах расположения аэраторов наносят разметку;

  • прорезают металл крестообразно, отгибают получившиеся «лепестки» к плоскости ската и прикручивают их саморезами;

  • в получившийся проем заводят сбитый из досок короб и крепят его к элементам стропильной системы;

  • в короб устанавливают аэратор;

  • проходят все оставшиеся щели герметиком.

Монтаж карнизной обшивки

Обустройство вентиляции на крыше дома предполагает, как уже упоминалось, не только монтаж аэраторов. Поступать воздух в кровельный пирог в процессе его эксплуатации должен, конечно же, естественным образом — снизу. Для этого в обязательно порядке при сборке крыши оставляют отверстия в подшивке свесов.

Во многих случаях пространство под карнизами в наше время закрывают с использованием специальных пластиковых элементов — софитов. Такой материал изначально перфорирован. То есть никаких дополнительных действий при его использовании для обеспечения проветривания кровельного пирога строителям производит не нужно.

Вентиляция в карнизе

Софиты при монтаже кровель в большинстве случаев применяются при обшивке скатов профессиональными строителями. При самостоятельной же сборке скатов владельцы частных домов для этой цели чаще все же используют обычную обрезную доску. При подшивке карниза своими руками вентиляцию крыши обеспечить, конечно же, также необходимо. Для этого в досках перед обшивкой ската частники обычно просто просверливают отверстия с шагом, предусмотренным нормативами.

Точно так же можно поступить и при обшивке свесов своими руками вагонкой. Однако отверстия могут, конечно же, несколько испортить внешний вид этого эстетичного материала. Поэтому ламели вагонки при обшивке карниза все же чаще просто устанавливают на небольшом расстоянии друг от друга. Воздух в скат в последующем при использовании такой методики поступает в щели между досками. Зазор между ламелями вагонки при применении такой технологии следует оставлять примерно в 5-10 мм.

При использовании пиломатериалов для карниза, помимо всего прочего, желательно оставлять отверстие в обшивке со стороны лобовой доски. Это сделает вентиляцию на крыше частного дома еще более эффективной. Чтобы под карниз в дальнейшем не могли попасть птицы или мелкие животные, отверстия рядом с лобовой доской на заключительном этапе следует закрыть решеткой.

В некоторых случаях карнизные свесы при сборке кровли домов могут подшиваться и профнастилом. В данном случае для обеспечения вентиляции между такими листами и стеной дома должен предусматриваться зазор. То есть такую обшивку нужно немного не доводить до фасадов. Ширина щели между стеной и профнастилом карниза должна быть равна высоте волны последнего.

Как вывести вентиляцию на кровлю

Конечно же, в любом частном доме проветриваться должны не только скаты, но и чердак и сами внутренние помещения. Вентиляция в загородных жилых зданиях также может обустраиваться как естественная, так и принудительная. Но в обоих этих случаях обеспечивается выход вентиляции на крышу. То есть отводящая грязный воздух из помещений труба для создания тяги выводится на скат рядом с коньком.

Вывод вентиляции

Проводиться стояк или рукав вентиляции через крышу, конечно же, также должен правильно. Технология монтажа отводящей трубы в данном случае будет выглядеть следующим образом:

  • отводной рукав протягивается на чердак и подводится к скату;

  • в скате проделывается отверстие сквозь утеплитель, гидроизолятор и кровельный материал;

  • в отверстие вставляется специальный узел прохода;

  • со стороны чердака к нему присоединяется труба;

  • монтируется труба-грибок на скате кровли.

Узел прохода при выводе вентиляции на крышу устанавливается также и в перекрытии. Использование таких элементов позволяет сделать прокладку максимально быстро.

Выводят отводящую отработанный воздух трубу вентиляции в загородных домах обычно непосредственно рядом с коньком. В этом случае возвышаться она над ним, согласно нормативам, должна не менее чем на 50 см.

Приток воздуха в системах вентиляции загородных домов обеспечивает другая магистраль. Для ее монтажа отверстия проделывают не в крыше, а в стенах. При этом для прокладки также используют узел прохода. На заключительном этапе при сборке вентиляции в загородных домах обе магистрали - и отводящая, и подающая подключаются к специальной установке с вентиляторами. Такое оборудование в здании обычно устанавливают на чердаке.
