Особенности установки обратного клапана на водонагреватель

Last Updated on 04.10.2017 by Sia

Встраивая в существующую схему внутреннего водопровода электрический бойлер, мастера советуют установить обратный клапан для водонагревателя. В частном секторе, где нет магистрального газа, нагрев воды при помощи электрического водонагревателя – единственная возможность создания комфортной среды обитания.

Установив клапан на бойлер, хозяева могут быть уверенными в полной безопасности системы горячего водоснабжения.

Содержание

• Функции фитинга на трубопроводе
• Особенности работы оборудования
• Классификация оборудования
• Правильная установка
• Советы мастеров

Функции фитинга на трубопроводе

Чтобы начать эксплуатацию водонагревателя, его нужно заполнить из водопровода. Для этого следует подать воду в резервуар и открыть один из кранов горячей воды. Вначале из крана будет идти воздух, появившаяся вода сигнализирует о том, что бойлер наполнен и способен приступить к нагреву.

Если в системе водонагревателя обратный клапан отсутствует, разница в давлении приведет к утечке воды в систему холодного водоснабжения, ситуация приведет к аварии.

При нагревании жидкость расширяется, ее давление на корпус увеличивается и лишняя вода начнет поступать обратно в трубу холодного водоснабжения. Электронагреватель будет работать непрерывно, впустую растрачивая дорогостоящую энергию.

При падении давления или полном отсутствии холодного водоснабжения, весь объем горячей воды неминуемо вытечет обратно в водопровод. Если бойлер включен на подогрев, а его тены не имеют защиты от сухого нагрева, то водонагреватель выйдет из строя.

Особенности работы оборудования

Обратный клапан представляет собой фитинг, в корпусе которого установлена заслонка, способная пропускать воду только в одном направлении. Пока давление в бойлере ниже, чем в водопроводе, заслонка открыта, резервуар наполняется. Как только давление сравняется, заслонка закрывается и запирает воду в корпусе нагревателя, не давая ей выливаться в трубопровод.

Обратный клапан выполнен в виде металлического цилиндра, снабженного резьбой, с помощью цилиндра он врезается в систему.

Внутри на штоке расположен тарельчатый клапан – диск с резиновым уплотнением. Тарельчатый клапан постоянно подпружинен, стрелка на корпусе фитинга указывает направление его установки. Давление воды из трубы воздействует на тарелку. Когда давление уравнялось, тарелка перекрывает трубу.

Этих мер недостаточно для обеспечения абсолютной безопасности системы. При работе установки жидкость нагревается, давление возрастает, а температура кипения воды растет. В этом случае обратный клапан не спасет от избыточного внутреннего расширения корпуса бойлера. Известны случаи, когда избыток перегретого пара приводил к взрывной разгерметизации установки и обрушению стен помещения.

Классификация оборудования

Более сложным устройством является предохранительный клапан на бойлер. В его задачу входит регулировка давления внутри водонагревателя. Расширяющаяся при нагревании вода, давит на стенки изнутри.

Современные бойлеры имеют прочный корпус, но иногда и он неспособен справиться с внутренним давлением, поэтому нужно предусмотреть систему аварийного сброса избыточной жидкости.

Предохранительный клапан представляет собой два устройства в одном: перпендикулярно основному цилиндру, в нем установлен еще один цилиндр меньшего сечения. В нем тоже находится тарельчатый клапан, но его пружина гораздо мощнее.

Нормальное и немного повышенное давление не могут продавить эту пружину, она сработает лишь при аварийном или опасном давлении, послужив срывным устройством. Полость цилиндра, расположенная за срывным устройством, снабжена отверстием и патрубком, через который сливается избыточная жидкость.

Чтобы вода из патрубка не сливалась на пол, нужно присоединить к нему трубочку и вывести ее в канализацию.

После понижения давления внутри бойлера, пружина возвращается в исходное положение. Это устройство снабжено рычагом для ручного сброса воды. Такая функция удобна при необходимости принудительного слива воды для проведения профилактики водонагревателя.

Правильная установка

Популярные водонагреватели укомплектованы предохранительными фитингами необходимых параметров, установка производится согласно приложенной схеме. Обратный клапан для водонагревателя также имеет заводскую схему подключения и место монтажа на сети.

В случае недостатка места в помещении мастера производителя смогут проконсультировать по этому вопросу.

Если устройство в комплект не входит, его необходимо выбрать и установить самостоятельно.

1. Изучите паспорт нагревателя, в нем указывается предельно допустимое давление. Именно на эту цифру и следует ориентироваться, при выборе обратного клапана.
2. Слишком слабый будет постоянно подтекать, а чрезмерно сильная пружина не сработает в аварийной ситуации.

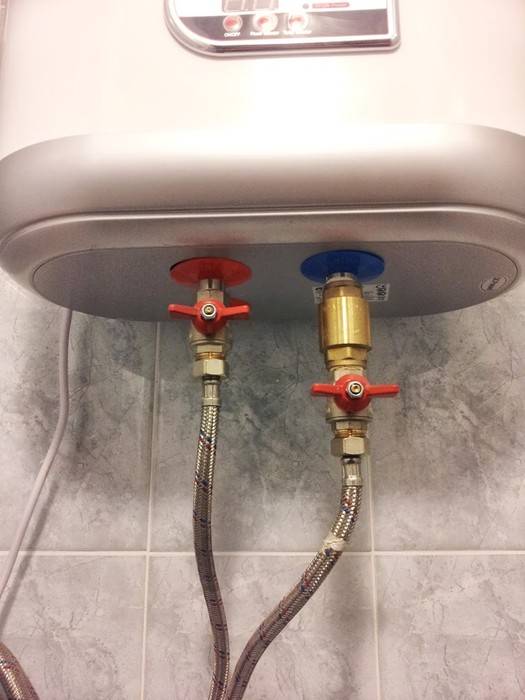

3. Установка осуществляется на имеющий синюю маркировку патрубок подачи холодной воды в бойлер.
4. Соблюдайте правильное направление, ориентируясь на стрелку, указывающую движение воды.
5. Для герметичности соединения используйте паклю и специальную пасту, фум-ленту, закрутите резьбу на 3–4 оборота.
6. Если владельцы желают установить между обратным клапаном и водонагревателем сливной вентиль, поставить его необходимо на отвод тройника, но ни при каких условиях не прерывайте прямой канал подачи воды, любая запорная арматура на этой линии запрещена.
7. Запрещается устанавливать предохранительный клапан на расстоянии более 2 метров от водонагревателя, столб воды в трубе будет мешать корректной работе устройства.

Предохранительный обратный клапан для водонагревателя

Советы мастеров

Стоимость обратных клапанов невысока, но они обеспечат безопасность в доме. Необходимо следить за срывным патрубком: если он сильно течет, технические характеристики клапана не соответствуют давлению в бойлере или пружина ослабла во время эксплуатации.

Иногда патрубок остается сухим даже при интенсивном использовании водонагревателя, это говорит о неисправности фитинга. В обоих случаях требуется его срочная замена. Перед отключением водонагревателя владельцам необходимо изучить регламент проведения подобных манипуляций.

Водонагреватели имеют особенности в последовательности отключения, вытянуть шнур их электрической сети недостаточно. Специалисты советуют сбросить горячую воду на 40% из бака водонагревателя, но для безопасности труб канализации горячую воду необходимо разбавлять холодной. Пластиковые трубы выдерживают температуру сточной воды не больше 40 градусов.

Поэтому при спуске воды необходимо открыть вентиль холодного водопровода на ближайшем санитарном оборудовании. После слива воды необходимо по паспорту оборудования произвести открывание и закрывание вентилей на обводном трубопроводе.

Когда водонагреватель будет пуст, следует провести замену фитингов и арматуры, мастера советуют сменить в это время и фильтр грубой очистки поступающей воды, это улучшит ее качество на выходе из водонагревателя.

Видео: Обзор, обратный клапан

Рубрики

Cтатьи

• Новые
•  /
• Популярные

[block]

Рубрики

[block]

Cтатьи

• Новые
•  /
• Популярные

Рубрики

Cтатьи

• Новые
•  /
• Популярные

Adblock
detector

Предохранительный клапан на бойлере течет.

11 декабря 2020

4 комментария

Все долгие тысячелетия своего существования человек стремится улучшить свою жизнь, старается сделать её наиболее лёгкой и комфортной. Разумеется, понятие комфорта у современных людей неотрывно связанно с наличием горячей воды. Тут достаточно вспомнить себя, стоящего перед краном и беспомощно дергающего ручку горячей воды, во время её отключения. Во избежание такой печальной ситуации и был придуман бойлер. Устанавливаемый в квартирах или на дачах, он исправно обеспечивает обитателей горячей водой, но те часто пугаются, увидев, что предохранительный клапан на бойлере течёт. Ниже мы постараемся разобраться в этой проблеме.

Устройство бойлера.

Для начала необходимо разобраться в принципе работы самого бойлера – в нём нет ничего сложного. Бойлер представляет собой своеобразный термос с подогревом. Во внешнюю оболочку заключается цилиндрическая ёмкость (В последнее время баки часто изготавливают из нержавеющей стали, хотя большое число водонагревателей по-прежнему имеют эмалированное покрытие), обложенная хорошим теплоизолятором – классический вариант поролон или пенополиуретан. Хорошая теплоизоляция позволяет значительно снизить расходы на нагревание воды, долгое время, поддерживая её температуру на нужном уровне. Способ нагрева бака зависит от типа бойлера – электрического или газового. В первом случае используется электрический ТЭН, а во втором – газовая горелка. Нагрев и подача воды производятся внизу бака, горячая же вода поднимается наверх, откуда и производится её забор.

Предохранительный клапан. Зачем он нужен?

Предохранительный клапан состоит из обратного и предохранительного клапана. Задача этого устройства – предотвратить возможный взрыв бойлера, который может отрицательно сказаться, как на бюджете, так и на здоровье. Взрыв может произойти по причине слишком высокого давления внутри бака, которое создаётся вследствие увеличения объёма нагретой жидкости и неравномерного напора воды поступающий в бойлер.

Устройство и принцип работы клапана.

Сам клапан, состоящий из двух цилиндров, имеет вид перевёрнутой буквы Т. Первый цилиндр – регулирует поступление воды в бойлер при помощи пружины и тарельчатой пластины, прикреплённой к ней. Пока давление в водопроводе превышает давление внутри бака, створка остаётся открытой, напора достаточно для того, чтобы сдвинуть пружину. Соответственно, как только давление в бойлере становиться выше давления в трубе, ситуация меняется, и пружина «закрывает» створку. Этот клапан получил название обратного. Второй цилиндр, идущий перпендикулярно первому и называющийся предохранительным клапаном, точно так же состоит из пружины и заслонки. Пружина в нём рассчитана на определённое давление, и как только оно превышается внутри бака, пружина сдавливается, открывая заслонку и путь воде, которая вытекая из бойлера, начинает капать из крана. Как следствие, давление внутри бака падает до нормальных значений.

Причины «подтекания» предохранительного клапана.

По сути, основных причин подтекания клапана всего две:

1. Поломка клапана, его засорение.
2. Избыточное давление в магистрали.
3. Временное избыточное давление в бойлере.

Беспокоиться следует лишь в первом и во втором случае, так как подтекание вследствие избыточного давления является лишь показателем хорошей и бесперебойной работы клапана, благодаря которой бойлер остаётся цел и невредим.

Признаки поломки клапана.

Распознать поломку клапана помогут следующие признаки:

1. Вода течёт не переставая, даже в том случае, если бойлером некто не пользуется.
2. «Спуск» воды одинаков как при интенсивном использовании бойлера, так и при малом.

Возможные способы устранения протекания.

В любом случае, торопиться и сразу менять клапан не стоит, особенно если это дорогая и качественная модель. Если проблема в загрязнении клапана, можно попробовать устранить неисправность с помощью следующих простых действий:

1. Для временного исправления ситуации можно попробовать открыть рычаг аварийного сброса и спустить воду. В том случае, если накипь или другие мелкие предметы мешали створке плотно закрываться, то есть вероятность, что часть из них вымоется, и клапан перестанет протекать.
2. В том случае если причина поломки – загрязнение, а модель клапана разборная, можно попробовать его разобрать и прочистить. Перед этим обязательно нужно отключить бойлер от электричества, отсоединить подачу воды и спустить всю воду. Так же, снятый клапан можно промыть под струёй воды и погрузить его в специальную чистящую жидкость.

Следует заметить, что дешёвые клапаны ломаются гораздо чаще дорогих и поломка совсем не обязательно будет связана с постоянным течением из него воды – клапан может наоборот, забившись накипью, не пропускать её, вследствие чего он уже не сможет справляться со своей задачей.

Избыточное давление в водопроводе.

Избыточное давление в водопроводе может стать причиной постоянно капающей из клапана воды. Чтобы убедиться, что проблема именно в этом, необходимо замерить манометром давление холодной воды перед её входом в бойлер. Нормальными считаются показатели в 1,5 – 3 атм. Если эти показатели выше чем те, на которые рассчитан бойлер, то ситуацию с протеканием клапана исправить будет гораздо сложнее, придётся устанавливать редуктор давления, с помощью которого будет возможно уменьшить напор воды.

Заключение.

Умеренный выход воды из предохранительного клапана – это нормальное явление, свидетельствующие о его работе. Для её отвода к штуцеру клапана обычно прикрепляют трубку, другой конец который выводят в канализацию. Помните, использование бойлера без предохранительного клапана опасно!

Поделиться

Рассказать

Поделится

Поделится

Предохранительный клапан в бойлере пропускает смесь пара и воды. Это распространенная проблема с бойлером, поскольку эти клапаны предназначены для сброса избыточного давления или повышения температуры в системе. Если с клапаном что-то не так, он может заклинить или начать протекать, что может быть опасно, если не принять меры.

В данном случае предохранительный клапан не только пропускает пар и воду, но и наносит ущерб самому бойлеру. Тепло от выходящего пара может вызвать значительный износ уплотнений и других компонентов бойлера, что может привести к будущим повреждениям, если не принять срочных мер. Кроме того, влага от вытекающего пара может вызвать коррозию важных деталей, таких как трубы или прокладки, что в конечном итоге может привести к серьезным поломкам в системе.

К счастью, эту конкретную проблему можно довольно легко устранить, заменив неисправный предохранительный клапан и убедившись, что все остальные уплотнения и компоненты системы работают правильно. Это позволит предотвратить дальнейшие повреждения и восстановить нормальную работу вашего бойлера.

Ответить

Дилетанты,когда течёт из предохранительного клапана -это уже в ЛЮБОМ СЛУЧАЕ АВАВАРИЙНЫЙ РЕЖИМ.При нормальной работы системы этого быть не должно!!! Не вешайте людям лапшу на уши.Учиться можно у всех.Но вот учить не инженера имеет право только инженер.Хотите учить-закончите высшее учебное заведение.От вашей дилетаншины уже весь эфир трещит по швам.В данном случае Ваш совет про нормальное капание ТРАВМООПАСЕН !!!!Вы выдаёте критический режим за рабочий.

Ответить

Новый комментарий

Войти с помощью

Отправить

Обратный клапан подачи воды на водонагреватель ?

1. Дом
2. Ремонт дома
3. Обратный клапан для подачи воды на водонагреватель ?

• • Е

  • Эд

• опубликовано

  16 лет назад

Должен ли я установить предохранитель обратного потока или обратный клапан на входе воды в водонагреватель?

Загрузка данных потока. ..

• • Т

  • Толлер

• опубликовано

  16 лет назад

Это последнее, что вы хотите сделать. Зачем тебе вообще это рассматривать?

• • С

  • Чарльз Шулер

• опубликовано

  16 лет назад

Как угодно. Дом, которым я владел до 6 лет назад, стоял на вершине холма. Когда отключилось водоснабжение (например, когда в моем контуре случился пожар, и насосы вышли из строя), вода из бака засосала обратно в сеть, и нагревательные элементы на моем нагревателе сгорели … случалось несколько раз .. Я был вынужден установить обратный клапан.

• • Т

  • Толлер

• опубликовано

  16 лет назад

У меня возникает соблазн сказать, что это невозможно. Даже если бы удалось установить сифон, если бы не были открыты краны, вода в водонагревателе не могла бы высосаться.

• • Б

  • Боб М.

• опубликовано

  16 лет назад

Как спрашивали другие, почему? Осушение резервуара для воды кажется маловероятным, если все краны закрыты.

Но в любом случае он может уже быть у вашего счетчика воды, так как я считаю, что он должен быть у большинства новых счетчиков (

• • Д

  • ДербиПапа03

• опубликовано

  16 лет назад

Существует (как минимум) 2 возможные причины наличия обратного клапана на входе водонагревателя.

1 — В некоторых муниципалитетах требуется обратный клапан, чтобы предотвратить попадание воды из дома обратно в водопровод. 2 — Обратный клапан используется при использовании рециркуляционной системы, чтобы предотвратить длительное ожидание горячей воды в приборах, удаленных от водонагревателя.

Если вы используете обратный клапан, вам также следует использовать расширительный клапан. Это последнее, что вам нужно делать. Зачем тебе вообще это рассматривать?

• • Д

  • ДербиПапа03

• опубликовано

  16 лет назад

— У меня возникает соблазн сказать, что это невозможно. Даже если сифон может быть

— установлено, если ни один кран не открыт, вода в водонагревателе не могла засосаться

— вылиться.

Я хотел бы согласиться, но эта ветка, кажется, указывает на то, что это возможно:

ссылка на форматирование

Читать последний ответ в теме.

• • Г

  • гфретвелл

• опубликовано

  16 лет назад

Странно. Им требуются «превенторы обратного потока» (2 обратных клапана) на каждом водоснабжении здесь. Вы можете загрязнить свои собственные водопроводы, но ваша вода никогда не попадет обратно на улицу.

• • Е

  • Эд

• опубликовано

  16 лет назад

Вода у меня из артезианской скважины. Меня беспокоит потеря нагретой воды, текущей обратно в резервуар колодца.

Спасибо

Эд

• • Б

  • бизоний

• опубликовано

  16 лет назад

• • Е

  • Эдвин Павловски

• опубликовано

  16 лет назад

В большинстве случаев нет. но в некоторых городах теперь требуются устройства предотвращения обратного потока в каждом доме. Они необходимы с заглубленными спринклерными системами.

• • Н

  • Гарри К

• опубликовано

  16 лет назад

Если это требуется по коду, это потребуется на входе в дом, обычно там, где водопровод входит в дом (если он не является частью счетчика). Он не укажет, что это необходимо на водонагревателе. Кто-то еще указал на это, но я добавлю это снова. Если на входе в отопитель стоит обратный клапан, то следует установить расширительный бачок.

Гарри К.

• • М

  • Майк

• опубликовано

  4 года назад

, отвечая Толлеру, Майк написал: Это называется вакуумным выключателем. Впустите воздух в бак, чтобы предотвратить его взрыв в условиях обратного потока.

• • Н

  • Охотник

• опубликовано

  3 года назад

Отвечая Эду, Хантер написал: Если ваша холодная вода поступает в водонагреватель снизу, как это происходит в доме на колесах, вода обязательно будет вытекать, вызывая перегорание ваших элементов.

• • Р

  • Руди

• опубликовано

  3 года назад

отвечая Хантеру, Руди написал: Решение состоит в том, чтобы установить сифонный клапан. Проведите линию подачи выше верхней части резервуара и поместите туда сифонный выключатель. Отрежьте тройник чуть ниже сифонного выключателя и протяните трубу к входу водонагревателя. Если на линии подачи воды есть сифон, клапан откроется и впустит воздух, разорвав сифон. Поскольку клапан находится над баком, вода в баке задерживается. Это код, где я нахожусь. Если вы используете обратный клапан, это должен быть двухходовой обратный клапан с предохранительным портом, чтобы позволить расширению выйти обратно в водопровод, когда вода нагревается.
