Лестница в разрезе чертеж

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)

l и шириныBлестничной клетки (рис. 11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени

а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).

Рисунок 16 – Графическая разбивка лестничного марша

Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом,

b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней.

После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Дата добавления: 2017-10-04; просмотров: 3273;

Похожие статьи:

Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

Видео удалено.

Видео (кликните для воспроизведения).

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Дата добавления: 2017-10-04; просмотров: 3274;

Похожие статьи:

На рис. 14 дана схема построения лестничного марша.

Размер проступи принимают равным 300 мм, подступенка — 155 мм, что соответствует размерам ступени стандартного лестничного марша при высоте этажа 2,8 м.

Отложив ширину лестничной площадки и проведя через этот отрезок первую вертикальную линию, приступают к вычерчиванию (графической разбивке) лестницы, которая, как правило, принимается двухмаршевой. С учетом этого, при высоте этажа, равной 2,8 м, высота подъема (вертикальная проекция марша) составит 1,4 м.

Количество подступенков в одном марше будет 1400 : 155 = 9,03 (принимаем 9) а проступей — 8. Длина горизонтальной проекции марша составит 300 × 8 = 2400 мм. От края этажной площадки, ширина которой была отложена, на расстоянии 2400 мм проводят вторую вертикальную линию, обозначив границу лестничного марша.

Затем разбивают горизонтальный участок между лестничными площадками длиной 2400 мм на 8 равных участков (по числу проступей), а каждую вертикальную проекцию лестничного марша высотой 1400 мм — на 9 частей (по числу подступенков). В результате получают сетку, которую не рекомендуется стирать.

По точкам пересечения необходимо вычертить лестничные марши. После этого в проекционной связи вычерчивают на плане лестничные площадки (рис.15) и марши. Перила лестницы показывают условно, обозначая лишь внешний контур. Высоту перил принимают равной 900 мм.

ФАСАДЫ

Фасад — это наружная сторона здания. Изучение чертежей всех сторон даёт представление о внешнем виде всего здания и его архитектуре.

Фасады бывают: главный (сторона здания, выходящая на улицу или площадь), дворовый и боковой (торцовый).

При разработке проекта выполняют чертежи всех фасадов, если они отличаются друг от друга.

Название фасаду дают по обозначениям крайних координационных осей на плане. Например, «Фасад –‑ 5»или «Фасад А – Г» и т. д.

Масштаб выбирают таким, чтобы можно было отчетливо изобразить рельеф стен, проёмы и т. п. Если принят масштаб 1: 100 и крупнее, то необходимо изобразить рисунок оконных переплетов, тип дверей и ворот.

Рис. 14

Построение разреза по лестнице

Рис. 15

Фрагмент лестничного марша

Пример выполнения чертежа фасада жилого здания показан на рис. 17.

На фасады наносят: координационные оси здания (сооружения), с размерами, определяющими общее расстояние между крайними осями, позиции

(марки) элементов здания, не указанные на планах.

По выполненным двум проекциям (плану и разрезу) вычерчивают третью (фасад). Все горизонтальные линии и места их проведения берут с разреза (уровень земли, отмостка, цоколь, верх и низ проёмов, карниз и т. д.), а вертикальные — с плана. Затем вычерчивают балконы и их ограждения, вентиляционные трубы и др., обозначают кружки координационных осей,

выносные линии, знаки высотных отметок и их значения, а также размер между крайними координационными осями.

Отметки выше нулевой указывают со знаком «+». Для фасада применяют

более тонкие линии. Рекомендуется для контуров фасада, проёмов, плит балконов и лоджий, цоколя и т. п. принять толщину линий 0,4…0,5 мм, для заполнения проёмов и разрезки стен — 0,2…0,3 мм, для контура земли — 0,6…0,8 мм.

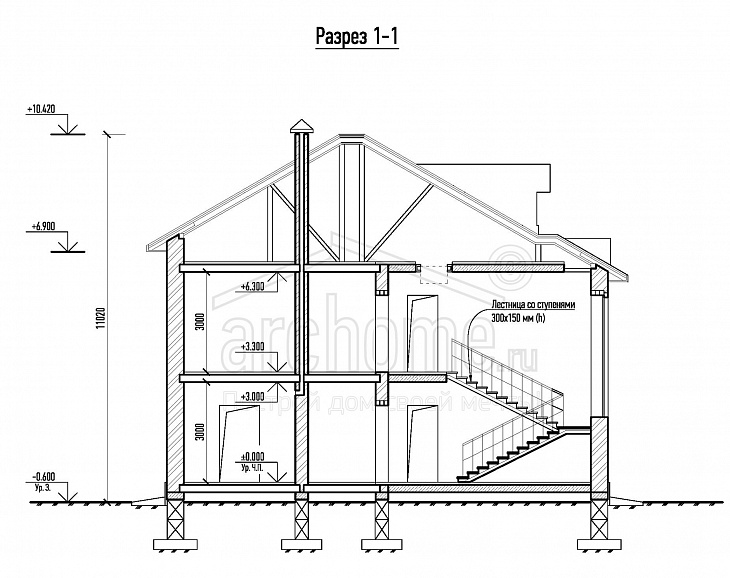

Разрез 1‑1

Рис. 16

Пример выполнения разреза здания

Фасад 1‑5

Рис. 17

Пример выполнения фасада здания

Дата добавления: 2015-01-24; просмотров: 4244;

ПОСМОТРЕТЬ ЕЩЕ:

Видео удалено.

Видео (кликните для воспроизведения).

Михаил Суханов

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Расчет и построение лестницы в разрезе и плане • СПЛАЙН

рис. 21-22

Разрез для зданий в два и более этажей выполняют по лестничной клетке, для чего предварительно делают расчет и графическую разбивку лестницы.

Лестница состоит из лестничных маршей (наклонных элементов со ступенями) и лестничных площадок, устраиваемых на уровне каждого этажа и между этажами, и размещается в помещении, называемом лестничной клеткой (рис. 21 и 23). Естественно, что с между соседними этажами расположены два лестничных марша и одна лестничная площадка (рис. 23).

рис. 21-22рис. 23

Основным элементом лестницы является ступень , состоящая из проступи (ширина ступени a) и подступенка (высота ступени h ) (Рис. 22). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис. 21).

Под расчетом лестницы понимают определение числа ступеней (подступенков) n, их высоты h, ширины a, заложения (длины марша в плане) L и ширины B лестничной клетки (рис. 23).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170 мм, а ширина не менее 260 мм; ширина марша не менее 1200 мм, пожарное расстояние между маршами 80…120 мм, ширина лестничных площадок должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400 mm, ширина марша d=1200 mm, противопожарное расстояние e=100 mm, а высота ступени h=15 mm. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, что n=22. Уточняем высоту ступени: h=H/n=154,5 mm.

Размер проступи подбирается в зависимости от высоты h по графику (рис. 24) или вычисляется из зависимости a+h=450 mm. В обоих случаях a=295,5 mm.

рис. 24

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955 mm.

Ширина лестничной клетки B=2d+e=2×1200+100=2500 mm, а ее минимальная длина L=2t+l=2×1200+2955=5350 mm (длина минимальная, так как в примере приняли, что t=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе (рис. 23). Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени a, а по вертикали ее высоте h (предварительно от стен лестничной клетки откладывают по ширине t лестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 19).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50 мм, а по нему чистый пол. Лестничные марши и площадки ограждают перила высотой 900 мм. Лестничные перила могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень.

СПЛАЙН
Благодаря своим знаниям и программы 3d max профессионалы создают интересные грамотные проекты за короткие сроки.

Как вырезать лестницу

Когда я работал в Coeur d’Alene Truss в 1970-х годах, я физически измерял здания (по запросу), чтобы убедиться, что каркас здания соответствует планам, которые были предоставлены для взлета фермы. .

Одна из моих любимых каркасных бригад попросила меня снять мерки только тогда, когда они делали дом с лестницей, потому что их никогда не учили, как резать лестницу, и они полагались на меня, чтобы я придумал для них лестницу. На самом деле мне никогда не приходилось измерять ни один из домов, которые они обрамляли… они всегда соответствовали размерам, указанным на планах.

Немного предусмотрительности, и лестница перестанет быть загадочной.

 Наиболее распространенные ошибки на лестницах:

  1. Недостаточная высота (минимум 6 футов 8 дюймов над ступенями).
  2. Слишком большой подъем или слишком маленький пробег.
  3. Нарезка ступеней шире, чем ширина заказанной лестницы.
  4. Не удалось установить нижнюю часть косоура лестницы на 4 дюйма выше уровня земли.

 Для жилых (R-3 или внутри зданий с размещением R-2), жилых вспомогательных зданий или помещений типа «U» максимальный подъем по лестнице составляет 7–3/4 дюйма, а минимальный пробег — 10 дюймов. Для всех остальных максимальный рост составляет 7 дюймов, а минимальный пробег — 11 дюймов. Теперь эти требования взяты из Международных норм и правил, я видел, как некоторые местные строительные департаменты вносили в них поправки (обычно допуская более крутые лестницы).

 Чтобы определить фактические требуемые значения подъема и проступи, возьмите высоту от верха бетонной плиты до верха обшивки второго этажа (в дюймах) и разделите на максимальный подъем (7,75 в большинстве случаев).

Пример: 10 футов = 120 дюймов по вертикали, разделенное на 7,75 дюйма = 15,48. Округлите результат (15,48) до ближайшего целого числа (16).

Это становится фактическим номером протектора, который включает сам пол.

Затем, чтобы определить фактический подъем каждой ступени, разделите высоту (в этом примере снова 120 дюймов) на общее количество ступеней. 120 дюймов разделить на 16 = 7,5 (или 7-1/2 дюйма).

 Используйте квадрат для каркаса, чтобы вырезать вырез на одном из (3) трех косоуров лестницы 2×12 (для лестниц 48 дюймов и шире требуется четыре косоура).

С помощью циркулярной пилы отпилите 2×12 до пересечения подъема и спуска. Используйте ручную пилу для окончательной резки. После того, как первый стрингер будет отрезан, используйте его в качестве шаблона для двух других. Отрежьте 2 × 6 в качестве опоры, чтобы укрепить каждый косоур 2 × 12.

Прибейте по одному 2×6 к каждому стрингеру 2×12 с расположенными в шахматном порядке общими 10d на расстоянии примерно 6 дюймов. Важно: прибейте 2×6 с левой стороны (2) двух стрингеров и с правой стороны другого.

Установите два стрингера в лестничном проеме с усилением 2×6 по направлению к внешней стороне лестницы (к стенам, если таковые имеются). Это сделает стрингер размером 2 × 12 снаружи наружу на 3 дюйма меньше, чем ширина проема лестницы. Центральный третий стрингер между двумя другими.

 Отрежьте ступени 2 × 6 (по две на ступеньку) до длины на 1 дюйм меньше ширины лестницы (36 дюймов для лестницы шириной 3 фута).

 Установите на косоурах так, чтобы каждый конец ступеней находился на расстоянии 1 дюйма от наружных стрингеров.

 Выступ гусеницы выходит за ступеньку ниже на 1 дюйм.

 В случае требования минимальной ширины протектора 11 дюймов ступени будут выступать на ¾ дюйма и оставлять пространство 3/8 дюйма между двумя ступенями 2×6, а также между задней частью ступени и стрингером.

Разорвите 2×4 по длине, чтобы получилось 2×2. Отрежьте 2 × 2, чтобы плотно прилегать слева направо между вертикальными поверхностями стрингеров. Поместите 2 × 2 так, чтобы он был не более чем на 4 дюйма выше или ниже ступени лестницы. Прибейте через стрингер к каждому концу 2×2 двумя гвоздями 10d.

Все лестницы, которые поднимаются на высоту менее четырех дюймов (независимо от того, стоят ли они на бетонной плите или нет), должны быть изолированы от земли путем размещения двух кусков пресса, обработанных 2×12 ниже основания. Они могут быть встроены в бетонную плиту или подушку.

 Верх косоуров лестницы будет крепиться либо к лестничным площадкам, либо к каркасу следующего этажа с помощью кронштейна Simpson LSCZ

 Выполнение этих простых шагов (каламбур) позволит вам и вашим друзьям подняться и спуститься по новой лестнице практически за считанные секунды. вообще пора!



Похожие сообщения:

Как вырезать и установить косоуры лестницы

убрали косоуры и отрегулировали высоту нижнего подступенка, чтобы учесть чистовой настил на лестничных площадках и учесть толщину ступеней лестницы. В этой статье мы рассмотрим, как обрезать и установить косоуры, в том числе, как прикрепить косоуры между полноразмерными стенами и как закрепить отдельно стоящие лестницы.


Связанный: Часть 1: Как построить прямую лестницу


Резка стрингеры

Некоторые плотники обрезают один стрингер, проверьте его для подгонки, затем используйте в качестве шаблона, чтобы разрезать отдых; другие бандой перерезали сразу два-три стрингера. В любом случае, важно не перерезать углы, что ослабляет стрингеры как из распиленных, так и из инженерных пиломатериалов. Это означает, что независимо от того, насколько глубоко будет резать ваша циркулярная пила, вам все равно придется делать четыре пропила в каждом вырезе [1] : два с циркулярной пилой (по одному для проступи и подступенка) и два, чтобы обработать внутренний угол с помощью ручной пилы, лобзика или, если вы выполняете групповую резку, как Тим Улер демонстрирует в своем Видео «Разметка и обрамление лестницы»— сабельная пила.

Но прежде чем вы начнете резать стрингеры, вам может понадобиться сделать еще одну регулировку вверху и внизу, в зависимости от того, как будут крепиться стрингеры. Эти корректировки могут быть сделаны после того, как будут вырезаны проступи и подступенки, но если вы делаете групповую резку, имеет смысл сделать их до того, как вы разделите стрингеры.

Подножки

Через минуту мы рассмотрим, как закрепить лестницу, прикрепив внешние стрингеры к стенам полной высоты. Однако даже в этом случае надежные соединения на верхней и нижней площадках помогают поддерживать и стабилизировать стрингеры посередине. Но когда лестница стоит отдельно или примыкает к стене только с одной стороны, верхние и нижние соединения имеют решающее значение для управления вертикальными и боковыми нагрузками.

Раздел R311.5 в IRC 2018 г. (версия 4, сентябрь 2020 г.) требует, чтобы лестницы были либо «самонесущими», либо «жестко прикрепленными к основной конструкции», и запрещает «использование ногтей на ногах или гвоздей, подлежащих удалению». Этот язык, по-видимому, относится к наружным лестницам, которые подвержены морозным пучениям, оседанию почвы и повторяющимся циклам влажный/сухой. Хотя ни один из этих факторов вряд ли повлияет на внутренние лестницы, ваш местный инспектор, вероятно, будет утверждать, что то, что хорошо для гуся, хорошо и для гусака. Так что ногти не режут.

Обычной практикой является крепление стрингеров к днищу путем надрезов на стрингерах для сопряжения с кляммером или «подножкой», прикрепленной к полу [2] . Это удерживает лестницу от соскальзывания с верхней площадки, но также может вызвать проблемы, особенно для наружных косоуров лестницы, опирающихся на плохо дренированный бетон. Злая влага в конце концов загнивает прорези сиденья, и стрингеры медленно опускаются, передавая нагрузку на выемку и натягивая гвозди наверху. В конце концов, первая ступенька раскалывается, а в крайних случаях гвозди выпадают из перемычки, и лестница рушится.

Тем не менее, подножка — хорошее решение для внутренних лестниц, где погода не является проблемой, но неаккуратная выемка может привести к расколу на первой ступеньке. Выемки должны плотно прилегать или иметь регулировочные прокладки для обеспечения равномерной опоры. В качестве альтернативы вы можете пропустить паз и использовать металлические соединители, прикрепленные либо непосредственно к полу, либо к 2-компонентному материалу, надежно закрепленному на полу и обрезанному так, чтобы он подходил между стрингерами. Как всегда, убедитесь, что ваш местный строительный инспектор одобряет.


СВЯЗАННЫЕ: Урок универсального дизайна: как сделать лестницу безопаснее для всех , потому что добавление финишного подступенка в верхней части гарантирует, что верхняя ступенька будет такой же глубины, как и все остальные. Но когда посадочный коллектор недостаточно глубок, чтобы обеспечить полную опору для вертикальных пропилов, плотники добавляют подвесную доску, которая для внутренних лестниц обычно представляет собой кусок фанеры, выступающий за нижнюю часть посадочного коллектора. Сначала к перемычке можно прикрепить подвесную доску, а затем один за другим прикрепить стрингеры; в качестве альтернативы стрингеры можно прикрепить к подвесной доске, пока все лежит на палубе, и поднять все в сборе на место.

Обратите внимание, что, хотя подвесная доска не является частью общего пробега, ее следует учитывать заранее. Это особенно актуально в ограниченном пространстве, где его толщина может уменьшить требуемую площадь приземления ниже минимальной. Если это происходит, а подвесная доска толще 3/8 дюйма, уменьшение сливового выреза на стрингере не является решением, потому что это уменьшит глубину верхнего протектора больше, чем это разрешено нормами.

Соединение по отвесу

Но остается вопрос фактического соединения в верхней части косоуров. Даже если лестница прочно закреплена внизу, ногти на ногах наверху, вероятно, не пройдут проверку, как и любые крепления, пробитые из-за доски для вешалок, которые считаются ненесущими. Боковое крепление к прочному блоку между стрингерами подойдет, но хорошим решением являются металлические соединители 9.0078 [3]. Большинство металлических соединителей предназначены для использования с наружными лестницами, но я не вижу причин, по которым они не подойдут для внутренних лестниц, при условии, что вы учитываете толщину металла и крепежа при установке отделочных материалов.

Советы по установке

В то время как отдельно стоящие стрингеры требуют крепления сверху и снизу, во многих случаях внешние стрингеры можно прикрепить к стойкам стены. В то время как вашему местному инспектору все еще могут потребоваться анкеры сверху и снизу, крепление косоуров к шпилькам делает лестницу надежной, как скала. Но то, как вы это сделаете, может избавить гипсокартона и плотников от головной боли.

В видеоролике «Советы и рекомендации по обрамлению лестниц», предоставленном ProTradeCraft.com давним редактором по строительству Дэвидом Фрейном, калифорнийский подрядчик по каркасу Дейв Осланд устанавливает косоур для возведенных на месте лестниц, на которых будет ковровое покрытие. (Обратите внимание, что Осланд использует термин «лестничный домкрат» для обозначения того, что плотники в Новой Англии, где я изучил это ремесло, называют «косоуром». Это обсуждение в разделе комментариев стоит проверить.)

«Если мы плотно прижмите лестничный домкрат к каркасу, — говорит Осланд, — парень из гипсокартона возненавидит наши кишки», потому что в гипсокартоне придется делать надрезы вокруг каждой ступени и подступенка. Его решение состоит в том, чтобы прикрепить к каждой шпильке распорку 2х4 заподлицо с нижней частью стрингера [4] , затем прикрепите стрингер к 2×4 через каждые 12 дюймов. «Таким образом, — говорит Осланд, — … вы просто делаете один разрез под углом и опускаете все позади». Если плинтус не установлен или не полностью заполняет пространство, щель закроют отделочные ступени и подступенки, которые упираются в гипсокартон.

Тим Улер делает что-то подобное, но поскольку он не планирует плинтус, он использует прокладку размером 1 на 1. Он также сначала прикрепляет более тонкую прокладку к стрингеру, а затем прикрепляет сборку к каждой стойке с помощью винтов FastenMaster LedgerLok, ввинчиваемых в непрерывную нижнюю часть стрингера.

L-образная или U-образная лестница

Площадку, которая прерывает лестничный марш, можно представить как очень глубокую ступеньку, занимающую пространство одного подступенка. Общий скорректированный подъем и разбег остаются одинаковыми, независимо от того, меняет ли лестница направление на площадке — наиболее распространены повороты на 90 или 180 градусов, но возможны и другие углы — или продолжаются в том же направлении. Самое сложное — найти место посадки; оттуда просто установить два комплекта стрингеров, один вверх и один вниз.

Найдите каркас площадки

Давайте рассмотрим пример U-образной лестницы. Если исходить из того же размера помещения, что и в части 1, высота блока составляет 77⁄16 дюймов, длина блока — 10 дюймов, имеется 16 подступенков и 15 проступей. Чтобы найти лестничную площадку в реконструируемом помещении, нам пришлось бы учитывать зазоры до стен и доступную высоту над головой. Но для простоты предположим открытую лестницу с площадкой посередине. Это помещает его на восьмой шаг, поэтому, чтобы найти его, умножьте единичную прибавку (77/16) на 8, что дает 59.½ дюйма [5] , чистовой пол до чистового пола. (В примере этот размер для площадки на второй этаж составляет 59⅝ дюймов из-за скругления. ⅛ дюйма можно компенсировать на верхней или нижней ступеньке или разделить на 1⁄16 дюйма между ними.)

Вычитание толщина черного пола и паркета на лестничной площадке (оба ¾ дюйма) помещает верхнюю часть каркаса лестничной площадки на 58 дюймов выше чистового пола (59½ — 1½). Но помните, что мы строим лестницу на нижнем этаже, поэтому нам нужно добавить 1⅝ дюйма толщины чистового пола нижнего уровня, в результате чего каркас будет равен 59°.⅝ дюйма от основания. Поскольку существующий пол под лестничной площадкой может быть неровным, этот размер должен быть расположен относительно линии уровня, используемой в Части 1, для приблизительного измерения общего подъема. Например, если линия находится на высоте 48 дюймов над полом у основания лестницы, то верхняя часть каркаса лестничной площадки будет установлена ​​на 11⅝ дюймов выше линии.

Регулировка нижнего комплекта стрингеров

Трудная часть позади. Осталось только выложить два комплекта стрингеров. После того, как вы сойдете с нижнего набора, отрегулируйте срез седла, как описано в Части 1. Это включает в себя вычитание 1-дюймовой толщины протектора, а затем добавление 1⅝ дюймов, чтобы учесть тот факт, что стрингеры будут установлены на черновом полу, который находится ниже. чем чистовой пол.
