Простая Схема Подключения Люминесцентных Ламп

Обычные лампы накаливания малоэффективны – они выделяют больше тепла, чем света. Да и срок службы их невелик. Подключение люминесцентных ламп позволяет почти в 3 раза сэкономить на оплате электроэнергии. Плюс подобные источники освещения имеют больший диапазон цветов и менее вредны для глаз. Однако для их монтажа требуется приобретение специальных устройств: дросселей или электронных плат ЭПРА.

Содержание:

  • Особенности люминесцентных светильников
  • Принцип действия
  • Основные этапы подключения
  • Монтаж двух ламп
  • Пара ламп и один дроссель
  • Подключение без дросселя
  • Подключение ЭПРА
    • Достоинства и недостатки люминесцентных источников света
      • ВИДЕО: Как подключить люминесцентную лампу

Особенности люминесцентных светильников

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Читайте также:  [Инструкция] Соединение проводов в распределительной коробке: типы соединений и их применение

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Читайте также:  Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Принцип действия

Читайте также:  Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

Читайте также: Лучшие видеорегистраторы. ТОП-20:Рейтинг 2022 + Отзывы

Основные этапы подключения

Читайте также:  Газовый баллон на даче: для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Схема подключения одного источника освещения к одному дросселю

Схема подключения люминесцентной лампы с дросселем довольно проста:

К сожалению, стартер – не слишком надежное устройство. Плюс при работе лампа может мерцать, негативно влияя на зрение. В принципе, возможно и подключение без него. Заменить эту деталь можно подпружинной кнопкой-выключателем.

Читайте также: Отличие нуля от земли в чем принципиальная разница? Схемы соединений и их применение | (Фото и Видео)

Монтаж двух ламп

Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Пара ламп и один дроссель

Читайте также:  Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Подключение без дросселя

Читайте также:  Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Читайте также: Как установить заборный столб который простоит более 100 лет? Инструкции по установке своими руками | (Фото и Видео)

Подключение ЭПРА

Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

  • источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
  • с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

Достоинства и недостатки люминесцентных источников света

Читайте также:  Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

Использование ламп для тепличного выращивания растений

ПЛЮСЫ:

  • Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
  • Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

МИНУСЫ:

  • Необходимость подключения дополнительных устройств (стартеров и дросселей)
  • Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
  • Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
  • На силу света в таких источниках способна влиять температура окружающей среды
  • Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
  • значительная пульсация света, что может сказаться отрицательно на зрении
  • Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

ВИДЕО: Как подключить люминесцентную лампу

Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

6.3 Общий балл

Подключение люминесцентных ламп

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

УДОБСТВО

7

БЕЗОПАСНОСТЬ

6

СЛОЖНОСТЬ

8

Рейтинг пользователей: 2.75 (4 Голоса)

Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

  • долгое зажигание;
  • пульсирование;
  • наличие шумов;
  • отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

  • Детектор скрытой проводки
  • Пайка проводов
  • Кабель в землю
  • Заземление в частном доме
  • Открытая электропроводка
  • Однофазный двигатель
  • Крепление кабеля
  • Распределительная коробка
  • Маркировка проводов
  • Распределительный щит
  • Установка выключателя
  • Фотореле для освещения
  • Показания электросчетчика
  • Дифференциальный автомат
  • Провод СИП
  • Электропроводка в деревянном доме
  • Точечные светильники
  • Магнитный пускатель
  • Освещение участка
  • Подключение светильника
  • Соединение проводов
  • Подключение диммера
  • Скрытая электропроводка
  • Электрозвонок
  • Сечение провода
  • Ремонт утюга своими руками
  • ВВГ кабель
  • Монтаж электропроводки
  • Замена электропроводки
  • Датчик движения для включения света
  • Схема электропроводки в доме
  • Стабилизаторы напряжения для дома
  • Смеситель на кухню
  • Свет в аквариуме
  • Штробление стен

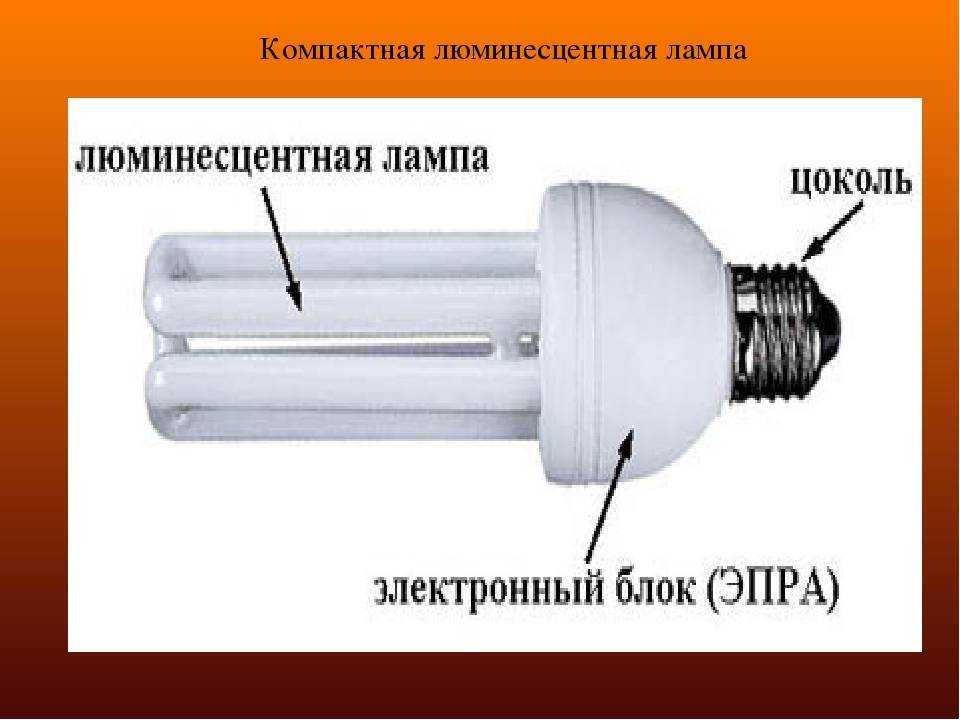

Компактная люминесцентная лампа

Меню

  • Введение
  • Электротехнические конструкции
  • Запуск лампы
  • Нормальная работа
  • Отказы
  • Ремонт электронных
  • Механическая конструкция
  • Проверка
  • Ссылки
  • Схемы и фото
    • биглуз20в
    • Изотроник 11W
    • Люкстек 8 Вт
    • Maway 11W
    • Максилюкс 15W
    • Поларис 11W
    • BrownieX 20 Вт
    • PHILIPS ECOTONE 11W (9 мая 2002 г. )
    • ИКЕА 7W (12 апреля 2003 г.)
    • OSRAM DULUX EL 11W (13 ноября 2004 г.)
    • OSRAM DULUX EL 21W (3 декабря 2005 г.)
    • EUROLITE 23W (13 октября 2008 г.)
    • SINECAN 5 2×26-30 Вт (13 октября 2008 г.)
    • НЕМЕДЛЕННО 25 Вт (24 марта 2010 г.)
    • PHILIPS GENIE 11W (24 марта 2010 г.)
    • PHILIPS GENIE 14 Вт (22 октября 2010 г.)
    • балласт Landlite EBCF-127-120V-LPF 27W (5 марта 2012 г.)
    • OSRAM DULUX STAR MINI TWIST 11 Вт (13 мая 2014 г.)

Введение

Компактные люминесцентные лампы имеют некоторые преимущества по сравнению с классическими лампочками. Это меньшее энергопотребление (до 80%) и гораздо больший срок службы (от 5 до 15 раз). Недостатки — более длительный запуск в основном у более дорогих типов, невозможность использования темнее и цена.

Люминесцентные лампы обычно доступны в следующих цветовых температурах:

  • Теплый белый (2700K)
  • Холодный белый (4000K)
  • Дневной свет (6000K)

Чаще всего мы встречаем «теплый белый», который близок к классической лампочке и который больше всего нравится людям. В компактной люминесцентной лампе используется вакуумная трубка, аналогичная классической ленточной лампе, и принцип преобразования энергии в свет тот же. Трубка имеет на обоих концах два электрода, покрытых барием. Катод имеет высокую температуру около 900 градусов Цельсия и генерирует много электронов, которые ускоряются напряжение между электродами и ударами атомов аргона и ртути. Возникают низкотемпературные плазмы. Переполняющая энергия ртути излучается в форме ультрафиолетового света. Внутренняя сторона трубы облицован люминофором, преобразующим УФ-свет в видимый свет. Трубка питается переменным током, поэтому функция электродов (катод и анод) все еще меняется. Потому что там используется импульсный преобразователь, работающий на десятках килогерц, что лампа CFL не «мигает» по сравнению с классической лампой с полосовой трубкой. Преобразователь, присутствующий в завинчивающейся крышке, заменяет классический балласт. со стартером.

Электромонтажные работы

Принцип работы объясняем на примере лампы LUXAR 11W.

Схема содержит секцию питания, в состав которой входит помехоподавитель L2, предохранитель F1, мостовой выпрямитель из диодов 1N4007 и фильтрующий конденсатор С4. Стартовая секция включает D1, C2, R6 и диак. D2, D3, R1, R3 имеют функцию защиты. Другие части имеют нормальную работу.

Запуск лампы

R6, C2 и DIAC подают первый импульс на базу транзистора Q2 и вызывают его открытие. После пуска этот участок блокируется диодом D1. После каждого открытие Q2 разряжается C2. Невозможно собрать достаточно энергии для повторного открытия диака. Далее идут транзисторы, возбуждаемые очень маленьким трансформатором TR1. Он состоит из ферритового кольца с тремя обмотками (от 5 до 10 витков). Теперь нити накала питаются от конденсатора С3 от повышения напряжения от резонансный контур из L1, TR1, C3 и C6. Загорается трубка – это резонансная частота, определяемая емкостью С3, потому что у него гораздо меньшая мощность, чем у С6. В этот момент напряжение на C3 превышает 600В по отношению к используемой лампе.

Во время пуска пиковый ток коллектора примерно в 3-5 раз больше, чем во время нормальной работы. При повреждении трубки существует опасность разрушения транзистора.

Нормальная работа

При ионизации газа в трубе С3 будет практически закорочен и благодаря до этой частоты снижается и чейнджер теперь управляется только C6 и чейнджером генерирует гораздо более низкое напряжение, но достаточное, чтобы держать свет включенным. В нормальной ситуации, когда транзистор открывается, этот ток на TR1 увеличивается. пока его ядро ​​не насытится, а затем его обратная связь с базой исчезнет и транзистор закрывается. Теперь открывается второй транзистор, который возбуждается обратно подключается обмотка TR1 и весь процесс повторяется.

Сбои

Распространенной неисправностью является пробитый конденсатор С3. можно в основном на дешевых лампах, где используются более дешевые компоненты для более низкого напряжения. Точить трубу не загорается вовремя, есть риск выхода из строя транзисторов Q1 и Q2 и далее резисторы R1, R2, R3 и R5. Когда лампа загорается, чейнджер сильно перегружен а транзисторы обычно не выдерживают более длительных температурных перегрузок. Когда труба изнашивается, обычно выходит из строя и электроника. Когда трубка старая, может перегореть одна из нитей накала и лампа не загорится. больше не горит. Электроника обычно выживает. Иногда может быть разрыв трубы из-за внутреннего напряжения и разницы температур. Чаще всего лампа выходит из строя при включении питания.

Ремонт электроники

Под ремонтом электроники обычно подразумевается замена конденсатора С3, если он пробит. При сгорании предохранителя, вероятно, будут повреждены транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Предохранитель можно заменить резистором 0R5. Неудачи можно множить. Например, при закороченном конденсаторе может будут термически перегружены транзисторы и будут разрушены. Лучшими транзисторами для замены оригинальных являются MJE13003, но это не так. легко найти их. Я заменил их на BD129, но сейчас их нет.

Существуют и другие варианты, такие как 2SC2611, 2SC2482, BD128, BD127, но я не уверен, что они будут долговечными. Оригинальные транзисторы на нашем рынке отсутствуют. Если не имеет значения размер корпуса ТО220 можно использовать транзисторы MJE13007.

Механическая конструкция

Лампа обычно состоит из двух частей. Одна пластиковая крышка с отверстиями для труб и купюр. Трубка агглютинируется с ним. Вторая, более крупная деталь имеет прорези для купюр с внутренней стороны. Внутри находится печатная плата с компонентами и проводами от трубки. С верхней стороны печатной платы идут провода к верху лампы, где припаяны или проштампован к контакту. Обе пластиковые детали прищелкиваются к себе и местами приклеиваются. Обычно вы можете осторожно использовать маленькую отвертку, чтобы последовательно скруглить в зазор между обеими пластиковыми деталями для выпуска клея. Затем вы должны использовать больше, чтобы открыть лампу. Для закрытия лампы можно только защелкнуть обе пластмасски на себя.

Посмотрите на фото открытой лампы.

Проверка

В большинстве этих компактных люминесцентных ламп используется одинаковая или очень похожая проводка. более дорогие лампы используют немного сложную проводку с предварительным подогревом электродов и благодаря этому они имеют более длительный срок службы. Ремонт этих ламп не окупается, т.к. цена более дешевых типов выше. сейчас очень низка, а цена человеческого труда гораздо выше. Схемы подключения возникают при ремонте ламп и являются только для учебы или ремонта. Информация взята из поиска ламп и из источников в разделе ссылок.

Ссылки

  • http://www.simandl.cz/stranky/elektro/starter/starter.htm Страница с описание электронного стартера на чешском языке.

Схема и фото

Bigluz 20W

Компактная люминесцентная лампа Биглуз 20Вт использует классическую схему подключения с небольшими изменениями. Значения деталей изменены для большей мощности.

Фото открытой лампы Биглуз 20Вт.

Изотроник 11 Вт

В лампе Isotronic 11W используется немного измененная проводка, в которой отсутствует пуск. схема с диак. Лампа заводится, вероятно, благодаря конденсатору С1.

Люкстек 8 Вт

В светильнике Luxtek 8W используется классическая проводка с небольшими изменениями. Интересен только термистор, который, вероятно, и зажигает свет, и нить накала. подогрев.

Фото платы с электроникой и верхней стороны крышки.

Maway 11W

Лампа Maway 11W использует другую проводку, как и лампа Isotronic.

Максилюкс 15 Вт

В светильнике Maxilux 15W используется классическая разводка.

Поларис 11 Вт

Лампа Polaris 11W имеет небольшую резьбу и меняет некоторые номиналы компонентов. Проводка классическая.

BrownieX 20 Вт

Лампа BrownieX 20W имеет упрощенную схему подключения, как и лампа Isotronic.

PHILIPS ECOTONE 11 Вт

В светильнике PHILIPS ECOTONE 11W снова используется упрощенная схема подключения, как в светильнике Isotronic. Эта лампа по сравнению с другими имеет правильно подобранные компоненты, что электроника наверное можно жить дольше. Проводка менее обманута, чем другие. Есть катушка L2. для блокировки ВЧ помех и конденсатор С1 на напряжение 1200В, который очень сильно напрягался. Tube превосходит безымянные типы. Цвет света «теплый белый» несет свет классической лампочки и не имеет розовый тон, как и другие. Трубка немного длиннее и имеет больше света по сравнению к другим типам 11 Вт. Все эти лампы, которые у меня есть из нескольких серий, имеют идентичный цветовой тон и яркость. По сравнению с лампами MAWAY, где каждый предмет имеет свой цветовой оттенок, некоторые сломали электронику, у некоторых труба с потерянным вакуумом и т.д… Видно, что лампы от маркированных производителей имеют гарантированный параметров и лучшего качества, чем no-name.

Фотография открытой лампы Philips.

ИКЕА 7W

Светильник ИКЕА 7Вт имеет классическую разводку как у Луксар 11Вт. Значения компонентов изменены на более низкую мощность. Детали достаточно рассчитаны по напряжению. Провалом был перегоревший один из проводов. Лампа работала непрерывно в течение одного года, что составляет более 8500 часов. Срок службы соответствует заявленным на этикетке.

Фотография открытой лампы ИКЕА 7Вт

OSRAM DULUX EL 11W

Лампа OSRAM DULUX EL 11W снова имеет классическую проводку с небольшими изменениями. Она имеет небольшую резьбу и полностью функциональна.

OSRAM DULUX EL 21W

Светильник OSRAM DULUX EL 21W имеет классическую схему подключения. В отличие от предыдущего Лампа OSRAM не имеет термистора для медленного пуска. Она перегорела один нить.

ЕВРОЛИТ 23 Вт

Светильник EUROLITE 23W имеет классическую схему подключения. За схемы спасибо Mard.

SINECAN 5 2x 26-30 Вт

Электронный балласт SINECAN 5 для двух люминесцентных ламп имеет одинаковую схему. как и большинство компактных люминесцентных ламп. Небольшая разница в питании трубки перед диодом Д6 и разводка пусковых конденсаторов С10 и С11 около трубок. Я не совсем понимаю, почему это подключено таким образом. Балласт не имеет предохранитель, но только тонкий провод. Балласты были сломаны из-за перегоревшего электролита. конденсаторы. Разбивает транзисторы и резисторы R3, R4, R5 и R6.

Фотография открытого балласта.

НЕМЕДЛЕННО 25 Вт

Эта лампочка интересна только мощностью 25 Вт. Схема классическая.

PHILIPS GENIE 11 Вт

Лампы Philips Genie я использую уже много лет. Я доволен ими. Их преимуществом является очень компактный размер трубы, что позволяет устанавливать внутри к лампе с небольшим пространством для лампы. Загорается сразу после включения. Я не видел никакого отрицательного влияния на их жизнь.

Разобранная лампочка.

PHILIPS GENIE 14 Вт

Эта лампа имеет почти идентичную схему с их вариантом на 11 Вт. Он имеет два дополнительная защита диодами D6 и D7. Значения нескольких компонентов немного измененный. Транзисторы более мощные типа 13003.

Балласт Landlite EBCF-127-120V-LPF 27 Вт

Нуно Сусена Алмейда успешно починил электронный балласт и прислал мне свой схемы, которые я вам сейчас покажу. Схема очень похожа на многие другие балласты ламп. Для меня интересным является использование удвоителя напряжения, потому что лампа рассчитан на 120В, а электроника рассчитана на 230В. Вот оригинальная статья авторов: http://slug.blog.aeminium.org/2012/03/01/electronic-ballast-repair/

OSRAM DULUX STAR MINI TWIST 11 Вт

Следующая лампа с классическим дизайном. Интересна только его миниатюрная конструкция. У него сломана одна тепловая нить.

Разобранная лампа OSRAM.

Устранение неисправностей и ремонт люминесцентных ламп и ламп

По шкале домашнего ремонта от 1 до 10 (10 — самая сложная), ремонт люминесцентный светильник — это 3 или 4. .. довольно простой, но некоторые основные электрические необходимы навыки, такие как умение идентифицировать провода по цвету, зачистку изоляция с концов обрезанных проводов, установка проволочных гаек и чтение инструкции. Я добавил первое и последнее с иронией … Я знаю большинство из вас не дальтоники, и большинство из вас умеет читать… иначе вас бы здесь не было!

Вот некоторые распространенные флуоресцентные выходки и некоторые решения! Обратите внимание, что я буду в первую очередь ссылаться на фикстуры, использующие прямые люминесцентные лампы в этом обсуждении. Изогнутые трубы работают в похожая мода, но разные способы крепления.

Я использую термины «лампа» и «трубка» несколько бессистемно и непоследовательно. Мои извинения. Хотя оба правы «трубка» — более правильный термин и, вероятно, немного менее запутанный.

Люминесцентные лампы, предназначенные для замены ламп накаливания в стандартные светильники, такие как встроенные светильники или настольные лампы, имеют одинаковые Особенности люминесцентного светильника. Увы, ремонту они не подлежат… они должны быть заменены, если они вышли из строя.

Наконец, пусть покупатель остерегается!! Части для некоторых небольших флуоресцентных светильники могут стоить дороже, чем новый светильник!

Поиск и устранение неисправностей неработающих или мерцающих флуоресцентных ламп… может быть лампочка, стартер или балласт!!

Перегоревший люминесцентный светильник может быть вызван недостатком электроэнергии (сработал автоматический выключатель). или перегоревший предохранитель), севший или умирающий балласт, неисправный стартер или перегоревшие лампочки. Проверять сначала для питания… затем стартер (если применимо), а затем лампочки. Когда все остальное терпит неудачу, балласт следует заменить. Так как это самый дорогой товар, будьте конечно он действительно мертв!! Перед покупкой проверьте цену… некоторые балласты дороже новых светильников!!

Если проблема заключается в мерцании, вы все равно должны сделать то же самое. устранение неполадок начиная с все те же проблемы которые могут привести к тому что лампа не загорается работа также может вызвать мерцание… неисправные стартеры, неисправные лампочки или неисправный балласт.

ВАЖНАЯ ИНФОРМАЦИЯ. Мерцание люминесцентных ламп может привести к выходу балласта из строя. перегреваться и преждевременно выходить из строя! Они могут даже привести к тому, что стартер сгорит! Не ждите слишком долго, чтобы решить проблему, иначе вы можете получить большую ремонт!

Проверка люминесцентных ламп…

Первый и прежде всего… посмотри на лампочки! Если какая-либо лампочка выглядит очень темной рядом с любым концом лампочка неисправна или близка к отказу. Примечание верхняя лампочка на левом рисунке… она определенно приближается к своему золотому годы! Хотя эта лампочка все еще излучает свет, ее дни сочтены.

Там представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть два видимых штифта, которые входят в монтажные гнезда на обоих концах приспособление. Проверив эти контакты, вы можете определить, электроды целы. Электрически говоря, если есть непрерывность через контакты, электрод должен работать. Однако даже если электроды целы, лампочка может не загореться.  Это может произойти если часть или весь газ вытек из колбы… состояние, при котором нюхательного теста нет! Кроме того, может быть небольшое короткое замыкание в электроды, которые дают положительный результат, но электрод на самом деле каблой !

Таким образом, самый надежный способ проверить люминесцентную лампу — установить ее в известный рабочее приспособление. Если вы устраняете неисправности 4-лампового люминесцентного приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп. трубки и замените ее каждой из сомнительных трубок по одной. 99% время это будет одна из трубок, которая является виновником.

А как насчет пары люминесцентных ламп?

Мерцающая люминесцентная лампа означает, что она или одна из зависимой пары лампочки в светильнике есть купил колхоз . Во многих люминесцентных светильниках мощность передается через пару лампочек. Если одна из ламп неисправна, они могут оба мерцают или один может мерцать, а другой не показывает жизни.

Моя философия разумного ремонта заключается в том, чтобы всегда заменять обе лампочки.

Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с за исключением некоторых лампочек «естественного света»), что в этом нет смысла скупиться.

Я признаю, что замена всех лампочек не самое экономичное решение… это просто практическая точка зрения того (меня), кто получает оплату за выполнение такой работы для других (вас). Люминесцентные лампы представляют собой общий экономичный выбор по сравнению с альтернативами! Просто логичнее менять обе трубки сразу. Чтобы получить второй сервисный звонок за месяц из-за того, что одна из других лампочек вышла из строя. ни с точки зрения клиента ($$), ни с моей (гордость за работу) сделано правильно).

Однако, если обе трубки исправны, проблема связана с балластом или, если применимо, стартер . Сначала заменяют стартер, и если это не решит проблему, балласт следует заменить. Читайте дальше…

Есть ли у вашего светильника стартер? Может быть… хотя вряд ли!

А Люминесцентный стартер представляет собой небольшой серый металлический цилиндр, который вставляется в розетку. крепится к раме светильника. Его функция состоит в том, чтобы послать отложенный выстрел электричество высокого напряжения к газу внутри флуоресцентной лампы. Задержка позволяет газу стать ионизированным, так что он может проводить электричество. Поскольку этот процесс не мгновенный, лампочки будут мигать в течение нескольких секунд. секунд до освещения. Следовательно, неисправный стартер может вызвать либо мерцание или полная темнота!

Большинство современных люминесцентных светильников не используют стартеры, поэтому вы можете не найти один, если вашему приспособлению меньше 15-20 лет. При определении использует ли ваш прибор стартер, обязательно загляните под лампочки… Иногда приходится снимать лампочки, чтобы получить доступ к стартер. Если вы не видите стартера… они никогда не прячутся ни под каким крышки или «люки»… ваш светильник — современный типа «самозапуск».

Стартеры рассчитаны на мощность ламп, которыми они будут управлять. Если вы есть приспособление, но потеряли стартер, запишите мощность любого люминесцентных ламп и отнести эту информацию в хозяйственный магазин, чтобы вас не отругал скупой приказчик и не отправил домой без ужина… или стартер.

К сожалению, домашний мастер не может устранить неисправность стартера, кроме как заменив его. Однако перед заменой существующего стартера убедитесь, что он надежно закреплены в основании, сняв и переустановив его. А стартер устанавливается вдавливанием в гнездо и последующим вращением по часовой стрелке пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните против часовой стрелки. .. затем вытащите стартер.

Если у вас есть люминесцентные светильники со стартером, всегда держите под рукой несколько для устранения неполадок! И не забудьте выкинуть б/у … большую часть времени невозможно отличить хорошее от плохого стартер!

Замена балласта (или нет) может иметь непредвиденные последствия. побочные эффекты для вашего кошелька!

Я уверен, что многие из вас задаются вопросом, откуда произошло название «балласт». от. Ведь есть морской термин «балласт», который относится к содержимому баков на подводной лодке, которые контролируют ее плавучесть. Заполните балластные цистерны водой, и подводная лодка пойдет ко дну… с воздухом, и она поверхности.

Из-за неисправного балласта в вашем люминесцентном светильнике вы можете захотеть его утопить. в ближайшем пруду! Действительно, стоимость замены балласта в приспособление может соперничать со стоимостью нового приспособления… особенно если вы хотите использовать современный электронный балласт, который быстрее зажигает лампочки, меньше нагревается и практически без шума. (Да, Вирджиния, это мычание, когда ты включаешь люминесцентная лампа от пускорегулирующего аппарата, а не от лампочки!)

Когда мои клиенты спрашивают у меня совета в этом вопросе, я всегда склоняюсь к прежде всего эстетика. Нравится ли им внешний вид прибора? Если не, добавьте одну точку в сторону «заменить». Затем я противостою Проблема с ремонтом потолка. Если новое приспособление меньше или имеет другую «след», чем оригинальный светильник, потолок, возможно, потребуется перекрасил, чтобы закрыть неокрашенный участок под старым светильником. Иногда, Текстура потолка также должна быть подправлена ​​​​после того, как светильник снят!

Небольшие люминесцентные светильники, например, на кухне для освещения столешницы или встроенные в мебель, следуют одним и тем же основным критериям. С у вас могут возникнуть проблемы с поиском точной замены приспособления (особенно если приспособление имеет очень точный размер), замена балласта может быть лучшим выбором.

Таким образом, если приспособление абсолютно безобразно, замена балласта обычно самый дешевый ремонт в целом, когда все остальные факторы обдуманный!

Замена балласта.

.. просто следуйте цветам!

Слева изображение двухбалластной четырехламповой люминесцентной лампы. системы со снятой крышкой балласта для доступа к проводке. Один взгляд на проводку, похожую на спагетти, может свести с ума любого. аппетит! Но получить Rolaids… не все потеряно! В этом рычащем беспорядок в порядке… просто следите за цветами!

К счастью, большинство современных балластов имеют правильную схему подключения. на корпусе балласта с четко обозначенными цветами проводов. Если не, схема будет упакована в коробку или напечатана на ней. Как если этого недостаточно, обычные балласты часто используют одну и ту же цветовую схему, сделать работу настолько легкой, насколько это возможно!

Universal Lighting Technologies имеет множество технических информация и даже инструмент выбора балласта, который является довольно тщательным. Посетите их сайт http://www.unvlt.com )

ПРИМЕЧАНИЕ. Ваш новый балласт может иметь ту же проводку, что и старый, но цвета проводки могут отличаться . Обязательно сравните их перед отключением старого балласта.

Выбор правильного балласта…

Излишне говорить, что когда вы идете за покупками, возьмите с собой старый балласт. убедитесь, что вы получите правильный размер. Однако размер — это еще не все. Поскольку вы должны приобрести балласт, равный подключен так же, как к существующий, ваш единственный выбор — тип балласта, магнитный или электронный .

Магнитные балласты — старые рабочие лошадки в флуоресцентном мире. Они недороги и прослужат от 10 до 20 лет. Было некоторые люминесцентные светильники на заправке моего отца, которым было более 40 лет и до сих пор работает!!

Электронные пускорегулирующие аппараты — это новинка в мире. У них есть некоторые особые преимущества перед магнитными балластами. Во-первых, они быстрее начинают чем магнитные балласты. Во-вторых, они не шумят. Магнитные балласты гул прямо из коробки. Звук исходит от внутренних вибраций. вызванный магнитным сердечником, который питает лампы. Как они с возрастом магнитные балласты имеют тенденцию становиться все громче и громче… пока, наконец, неудача. Электронные балласты бесшумны из коробки и остаются таковыми… до тех пор, пока смерть разлучит вас.

Удваивают ли дополнительные расходы на электронный балласт стоимость зависит от вас. Я лично предпочитаю электронные балласты, потому что гул сводит меня с ума. Тебе решать!

Можно ли использовать диммер с люминесцентными светильниками?

Да и нет. Да, есть специально разработанный диммер, который будет работать с или . люминесцентные светильники. Тем не менее, этот тип диммера «зависимый от балласта», что означает, что каждая марка люминесцентного диммера будет работать только с некоторые балласты от некоторых производителей . Другими словами, попытка найти диммер, подходящий к вашему прибору, может оказаться неудачной. умопомрачительное занятие. Идеальная ситуация – выбрать диммер и Светильник вместе для обеспечения совместимости. Кроме того, эти диммеры не подходит для ламп накаливания. Нельзя смешивать люминесцентные светильники и лампы накаливания на одном диммере.

Ответ «Нет» в этом вопросе состоит в том, что «обычный» диммерные выключатели, которые вы можете приобрести в хозяйственном магазине, предназначены для только лампы накаливания, а не люминесцентные лампы. Если вы попытаетесь использовать их, люминесцентный светильник может работать, но только в полностью включенном положении, если совсем.

Оставить флуоресцентные лампы включенными… Энергосбережение??

Не обязательно! Как и в большинстве вещей в жизни, умеренность является ключом к долголетие! Прочтите нашу статью о фактах и ​​мифах о великом люминесцентное отключение! Нажмите ЗДЕСЬ для полной статьи!
