Чтобы обеспечить возможность открывать пластиковые окна и двери, их комплектуют специальными механизмами. В зависимости от вида используемой фурнитуры различаются как принцип открывания, так и положение створок в открытом состоянии и в режиме проветривания.

По типу механизма все светопрозрачные конструкции делятся на:

  • глухие — монолитные неоткрывающиеся конструкции без запорного механизма;
  • распашные — поворотные, откидные, поворотно-откидные;
  • раздвижные (портальные) — подъемно-сдвижные, параллельно-сдвижные, складные («гармошкой»).

Поворотный

Это базовая система — простая и надежная конструкция, при которой окна распахиваются вправо или влево в горизонтальной плоскости. Створка крепится в двух точках с помощью специальных навесов, закрепленных в фурнитурном пазе в вертикальной плоскости рамы. Чтобы зафиксировать створку приоткрытой (ограничить распахивание) используют специальный элемент фурнитуры — гребенку. Это пластиковая планка с зубцами, которая крепится на раме, а ее ответная часть, металлический стержень, монтируется в торце створки или под ручкой окна. Поворотный механизм можно устанавливать не только на прямоугольные окна и двери, но и арочные, треугольные, трапециевидные конструкции.

Откидной

Системы, открывающиеся в вертикальной плоскости под определенным углом (обычно сверху вниз), устанавливают в коридорах и подъездах, санузлах, откидными нередко делают фрамуги при остеклении широкоформатных проёмов или одну из секций в конструкциях с несколькими створками. Основная функция откидного окна — проветривание. Створки так же, как и в поворотных системах, крепятся навесами, только закрепленными в горизонтальной плоскости. Системы позволяют использовать полезную площадь подоконника, в открытом состоянии безопасны для детей, а проникновение злоумышленников затруднено.

Поворотно-откидной

Пластиковые окна с поворотно-откидным механизмом — самые распространенные. Они могут работать в двух режимах — поворотном (полностью открываются в вертикальной плоскости) и откидном — для проветривания. Основные узлы фурнитуры располагаются в таких конструкциях по периметру и в закрытом состоянии обеспечивают створке более плотное прилегание к раме. Ассортимент поворотно-откидной фурнитуры ведущих современных производителей позволяет регулировать степень открывания, устанавливать режим микропроветривания, использовать специальные блокираторы, предотвращающие случайное выпадение детей. Управление позициями створки осуществляется с помощью ручки — в горизонтальном положении окно открыто, при повороте вертикально вверх — приоткрыто, вверх и под углом 25-30 градусов — щелевая вентиляция.

Раздвижной

Раздвижные светопрозрачные конструкции — идеальный вариант для небольших балконов и лоджий, также они используются при портальном остеклении широкоформатных проёмов. Секции в таких окнах сдвигаются в сторону или вверх (вертикально-сдвижные) и позволяют рационально использовать полезное пространство.

Раздвижные окна и двери можно комплектовать тяжелыми стеклопакетами и противовзломной фурнитурой. В зависимости от принципа смещения створки различают несколько разновидностей систем.

  • Параллельно-сдвижные. Створки на роликах плавно движутся по направляющим вдоль рамы, всегда оставаясь в плоскости проёма. Такой механизм позволяет даже крупногабаритные тяжелые конструкции открывать и закрывать без усилий, управление осуществляется только с помощью ручки. При необходимости проём открывается не полностью, оставляя лишь небольшой зазор. Разновидность таких систем — наклонно-сдвижные окна, в которых секции можно не только сдвигать, но и откидывать для проветривания.
  • Подъемно-сдвижные. При открывании створки сначала приподнимаются на несколько миллиметров вверх, а затем плавно сдвигаются в сторону. Такие конструкции не только стильно выглядят, просты и надежны в эксплуатации, но и герметичны, обладают высокими показателями шумо- и теплоизоляции.
  • Складные сдвижные. Открывающиеся секции на подшипниках перемещаются на ходовом рельсе и складываются «гармошкой» по одну или обе стороны проёма, образуя плотный пакет, занимающий минимум места. Системы позволяют максимально освободить проём при открывании и создать красивый панорамный вид в закрытом положении. Они используются при портальном остеклении жилых и коммерческих объектов — выходов на террасы и веранды, оформлении автосалонов, шоурумов и переговорных, кафе и ресторанов.

Распашные механизмы объединяют петлевые группы и блокирующие элементы, ответные планки, а также профильную обвязку, обеспечивающую взаимодействие ручки с другими элементами фурнитуры.

В зависимости от механизма открывания могут использоваться различные виды комплектующих.

  • Петли. Разъемные и неразъемные элементы, устанавливаемые на специальных шпильках в поворотных и поворотно-откидных конструкциях.
  • Цапфы и планки. Обеспечивают зацеп створки в раме при открывании и плотное прижимание в закрытом положении.
  • Запорная фурнитура. Замки, крючки, шпингалеты, создающие препятствие для несанкционированного открывания окна снаружи.
  • Ограничитель поворота. Блокирует распахивание створки более чем на 90 градусов.
  • Защелка. Фиксирует створку в закрытом положении, препятствует произвольному открытию под влиянием внешнего воздействия.

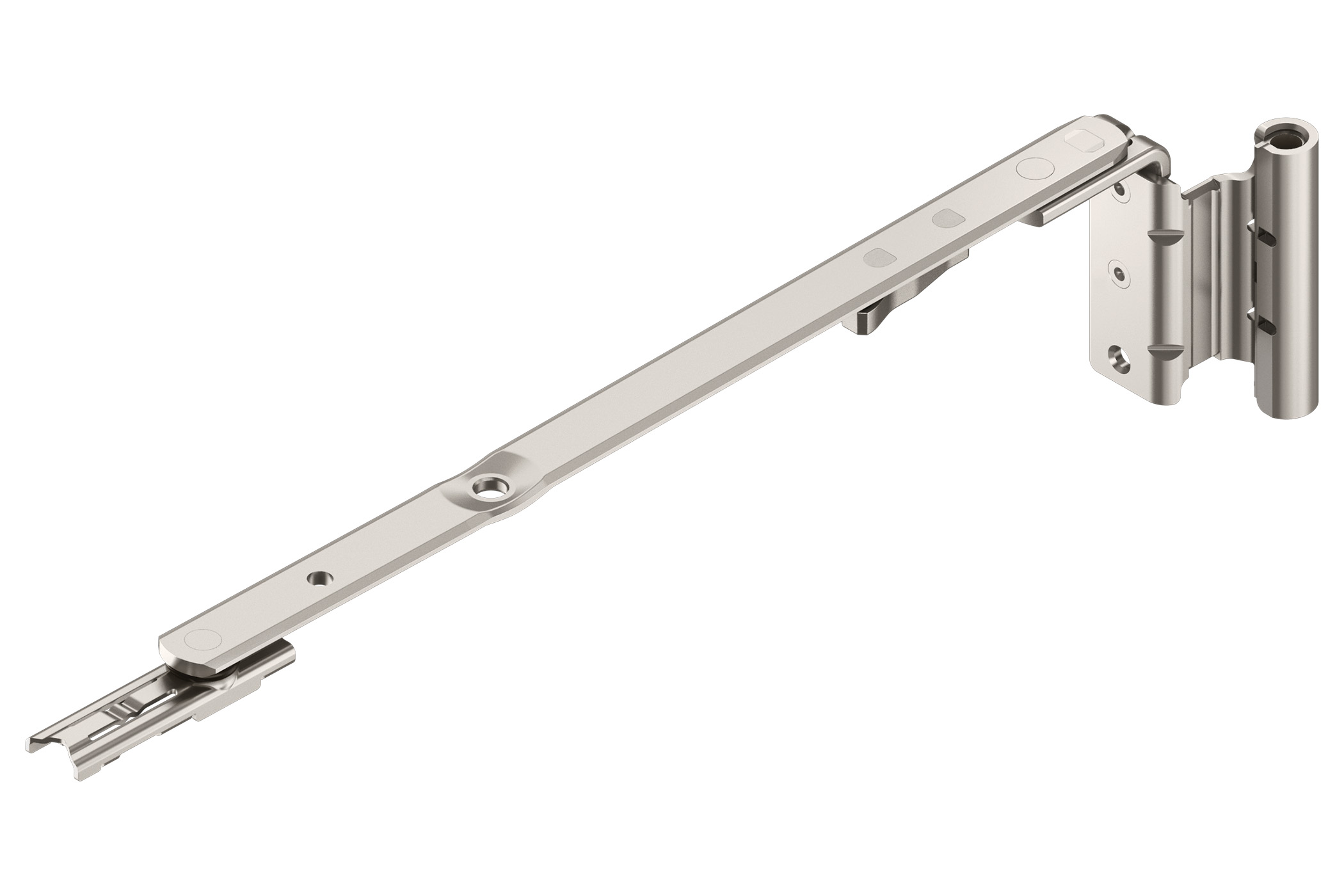

  • Ножницы. Ограничивают зазор в наклонном положении створки в поворотно-откидных системах.
  • Замки с защитой от детей. Не позволяют случайно открыть окно изнутри.
  • Блокиратор открывания. Ограничивают просвет между рамой и створкой, не позволяют случайно распахнуть окно.
  • Микролифт. Роликовый механизм, поддерживающий габаритные створки и снижающий нагрузку на петли.
  • Вентиляционный клапан. Обеспечивает приток воздуха при закрытом окне.
  • Декоративные накладки. Надеваются на видимые функциональные детали фурнитуры, скрывая их.

В состав раздвижного механизма открывания входят верхние и нижние направляющие, каретки с роликами, обеспечивающие плавный ход, крепежные пластины, стопоры-ограничители, фиксирующие двери в крайнем положении, ручки и замки, препятствующие открыванию створок.

Долговечность и бесперебойная работа систем напрямую зависят от качества фурнитуры. Компания ЭКООКНА использует немецкую фурнитуру Gretsch-Unitas (G-U), обладающую эксклюзивным внешним видом, высокой коррозийной и механической стойкостью. Она обеспечивает плавное и бесшумное управление положениями створок, может использоваться для тяжелых секций, вес которых вместе со стеклопакетом составляет до 150 кг.

Подпишитесь на нашу рассылку

Получайте первыми промокоды на скидку, выгодные акционные предложения и информацию о новинках!

Поворотно-откидной механизм для пластиковых окон требует ухода

Скрыть ↑

  • Какая бывает фурнитура и почему она выходит из строя?
  • Запирающая фурнитура и ее разновидности
  • Сдвижные конструкции
  • Когда требуется регулировка механизмов и как это делается?
  • Что нужно делать?

Поворотно-откидной механизм для пластиковых окон является необходимым условием для того, чтобы окнами можно было нормально пользоваться.

Однако этот механизм требует своевременного обслуживания или ремонта, иначе он не сможет правильно выполнять свои функцию. Большинство действий пользователь окон сможет выполнить сам, изучив инструкцию.

к содержанию ↑

Какая бывает фурнитура и почему она выходит из строя?



Поворотно-откидной механизм для пластиковых окон состоит из сложного набора фурнитуры: все элементы должны соединяться между собой, образовывая единую систему. Производители выпускают разные механизмы, поэтому их моделей достаточно много, как и деталей фурнитуры, к которым относятся тяги, соединительные элементы, петли, кронштейны, иные мелкие детали, играющие важную роль.

В основном присущ поворотно-откидной механизм для пластиковых окон. Это наиболее часто встречающаяся система, которая отличается простотой в использовании. Механизм поворачивается и открывает створку окна, также может установить ее в режим проветривания, для этого створка наклоняется в сторону. Для приведения механизма в движение необходимо повернуть ручку.

У окна она всего одна.

Описание поворотно-наклонного механизма

Фурнитура может иметь и дополнительные функции, например, многие ручки оснащаются замком, который не позволяет открыть окно ребенку или мешает криминальному элементу взломать окно с уличной стороны. Окна могут иметь разнообразные дополнительные механизмы, блокирующие створку, добавляющие режимы проветривания, защищающие от взлома. Аналогичными устройствами могут оснащаться любые пластиковые двери, чаще всего их устанавливают на балконные.

к содержанию ↑

Запирающая фурнитура и ее разновидности

Механизмы открывания окон могут разделяться на следующие группы:

  • По форме окна.
  • Способу открывания створки. Она может отодвигаться в сторону, откидываться, распахиваться, двигаться вокруг собственной оси. Для всего этого требуются разные системы открывания.
  • Типу профиля.
  • Наличию системы, способной противостоять взлому.
  • Расположению оси. Ось может находиться как с левой, так и с правой стороны, в зависимости от того, в какую сторону должна открываться створка.

Самой распространенной является поворотно-откидная фурнитура: она обеспечивает движение привычных нам оконных створок. Такое окно может распахиваться и откидываться в режиме проветривания. Всего окно имеет два режима открывания.
От того, с какой стороны находится механизм, будет зависеть, в левую или правую сторону откроется створка. Поворачиваться она способна только в одном направлении. Кроме этого, в зависимости от механизма створка может открываться внутрь или наружу.

Ограничитель проветривания

Фрамужное открывание подразумевает наличие в конструкции окна специального горизонтального подвеса, находящегося в его нижней части. Благодаря этому механизму происходит откидывание окна. Такой механизм открывания пластиковых окон может использоваться для конструкции, находящихся на большой высоте, которые достать рукой не получится. Для этого используют дистанционный способ воздействия. Это механическая ручка нужной длины или электронный привод. Такие створки способны откидываться на 180 градусов.

Вращение происходит вокруг расположенной снизу оси. Однако наклон конструкции не может превышать 10-25 градусов в зависимости от модели механизма.

Механизм пластиковых окон может оснащаться и дополнительными элементами фурнитуры. К дополнительному режиму можно отнести способность оконной створки наклоняться. Благодаря наличию дополнительной оси снизу створка может наклониться на заданный угол в 100-250 градусов. Эта способность зависит от того, какого размера и массы створка. Чем она больше, тем больше ее вес и меньше способность повернуться.

Такой способ открывания доступен для окна практически любой формы.

к содержанию ↑

Сдвижные конструкции

Пластиковые окна механизм открывания могут иметь и принципиально другой. К такой системе относится сдвижная. Движение створки происходит за счет направляющих, обычно их устанавливают как в верхней так и в нижней части окна. Створка не способна герметично закрываться, поэтому используют такой механизм в основном для холодного остекления, которое и не требует плотного закрывания,  так как его рамы не могут удерживать тепло.

Сдвижная фурнитура

Механизм может иметь сложную конструкцию иметь способность не только сдвигаться, но и наклоняться. Такие окна работают в трех режимах:

  • Наклон.
  • Сдвиг.
  • Выставление.

Такой оконный механизм конструктивно является самым сложным. Ставится такая конструкция на обычные профили, которые имеют уплотнители по периметру. Встретить эту конструкцию обычно можно не на окнах, а на больших раздвижных дверях, площадь которых намного превышает стандартную.

к содержанию ↑

Когда требуется регулировка механизмов и как это делается?

Если у вас установлены пластиковые окна, устройство и ремонт механизма особой сложности не составят. Регулярное обслуживание можно делать самостоятельно, главное — вовремя уделить конструкции внимание и не забывать, что есть разница в настройках для летнего и зимнего периода

Переключение прижима “зима-лето”

Когда требуется регулировка механизмов:

  • Фурнитура начала цепляться за створку в момент открывания.
  • Фурнитура задевает коробку.
  • Дверь или окно закрыты, но из них сквозит.
  • Окно не открывается.

Если окно неправильно себя ведет сразу после установки, регулировка поворотно откидного механизма пластикового окна помочь не сможет. Причиной является неправильно выполненная установка. Стоит обратиться в фирму, которая выполняла работу, или переделать самому, если вы ставили окно самостоятельно. Поэтому нужно сразу проверять, ровно ли установлена рама.

В остальных случаях регулировка вполне способна исправить ситуацию. Для ее проведения не требуется сложный инструмент. В хозяйстве нужно иметь отвертку, шестигранник 4 мм, насколько ключей и плоскогубцы. Этого набора хватит и для регулирования и для снятия створок, если это потребуется.

Зная, какой механизм за что отвечает, провести необходимые настройки не составит труба. При помощи нижней петли осуществляется прижим створки, а также можно поднять ее угол или опустить. Створка может поворачиваться в правую или левую сторону при помощи этого же узла. Запорный механизм оснащен цапфами, благодаря которым осуществляется плотное прижимание створки к коробке.

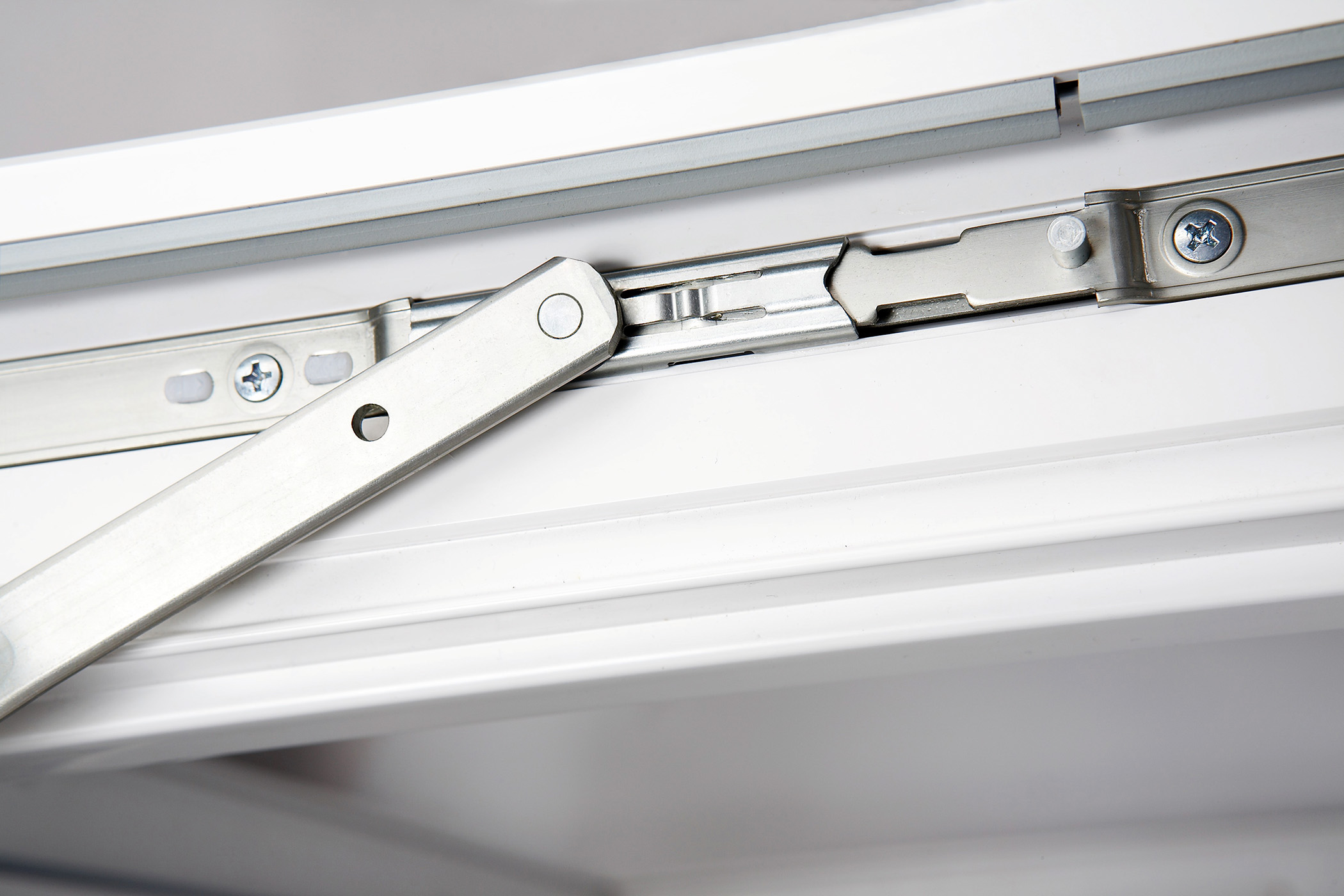

Если окно заклинивает, нужно искать ножницы. Этот механизм находится в верхней части конструкции. Он тоже отвечает за прижим и смещение створки. Если его заедает, окно тяжело открыть.

к содержанию ↑

Что нужно делать?

Регулировка откидного механизма пластиковых окон — не самая сложная задача, главное — найти к ней правильный подход. Начинать настройку окна нужно с нижней петли. Достаточно часто она ослабевает или, наоборот, слишком плотно затянута с зимы.

Желательно смазывать механизмы перед началом каждого сезона.

Если петля провисла, нужно поднять створку вверх, если она прижата слишком сильно, петлю ослабляют. Начинают работу именно с нижней петлей, если это не помогает, настраивают и верхнюю. Следите за положением створки, она должна стоять ровно. Регулировать требуется в закрытом положении.

Каждый механизм открывания имеет свои особенности, которые важно учитывать при выборе окон. Отрегулировать конструкцию в большинстве случаев можно самостоятельно вне зависимости от ее устройства.

126 Комплект для замены пластиковой направляющей стеклоподъемника | Комплекты MercedesSource Продукт

В этот комплект входит следующее:

  • 2 сверхпрочных пластиковых направляющих с новыми заклепками
  • Специальный инструмент для установки заклепок
  • Небольшой контейнер с синтетической смазкой (самая лучшая смазка для пластиковых направляющих)
  • Полные иллюстрированные инструкции по установке новых направляющих в формате PDF* (инструкции по снятию дверной панели не включены — см. ниже)

ВАЖНОЕ ПРИМЕЧАНИЕ : Размер заклепок в нашем комплекте подходит для отверстий под рычаги большинства седанов W126, но некоторые ранние модели имели заклепки меньшего размера. На картинке ниже вы можете увидеть разницу между диаметром заклепки и отверстием в рычаге заднего стеклоподъемника. Если вы обнаружите, что это относится к вашему регулятору, вам нужно будет просверлить отверстие сверлом 9/32 дюйма (или вы можете использовать сверло 1/4 дюйма, а затем небольшой круглый напильник, чтобы увеличить отверстие, пока заклепка просто проскальзывает внутрь. Не делайте отверстие слишком большим, иначе заклепка может не закрепиться в отверстии.

____________________________________________________________________________

Как просмотреть цифровые инструкции в формате PDF:

После завершения покупки этого продукта вы ​​сможете загрузить цифровые инструкции сразу после входа в систему и на странице своего личного кабинета (нажмите в моем аккаунте). Любые PDF-файлы будут отображаться в разделе «Мои руководства в формате PDF». Вам будет разрешено три загрузки, поэтому сохраните файл на своем компьютере для резервного копирования.

_________________________________________________________________________________

Первым признаком неисправности является то, что ваше окно не движется на полную мощность и даже может заклинить. Скорее всего, вы услышите, как работает мотор стеклоподъемника, но стекло не будет двигаться! Немедленно снимите дверную панель и осмотрите, чтобы предотвратить дальнейшее повреждение. (Если вы не знакомы со снятием дверной панели или стеклоподъемника, я рекомендую вам приобрести мое руководство на 126 Обслуживание и ремонт дверей ) После снятия панели посмотрите на нижнюю направляющую окна, чтобы убедиться, что задний рычаг регулятора не соскочил с направляющей. Если это так, скорее всего, проблема будет в сломанной пластиковой направляющей.

ПРЕДУПРЕЖДЕНИЕ: Если вы не будете осторожны при приклепывании штифта к рычагу регулятора, можно повредить пластиковую направляющую во время сборки. Если стукнуть по шпильке при лежащей на плоской поверхности задвижке, то пластик натянется, и он может расколоться при установке в оконный канал.

Новая направляющая установлена ​​и регулятор готов к возврату в автомобиль:

ДВОЙНОЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ:  Если ваша новая направляющая затормозила и была установлена ​​правильно, это не проблема с направляющей. Если окно заедает из-за отсутствия смазки или погнутого регулятора, это может привести к чрезмерной нагрузке на пластиковую направляющую. Этот тип стресса может сломать слайды, как вы увидите на этом рисунке. Когда рычаг отсоединен, вы сможете ЛЕГКО НАДВИГАТЬ ОКНО ВВЕРХ И ВНИЗ ВРУЧНУЮ. Если нет, то рельсы и каналы необходимо тщательно смазать, пока окно не будет легко двигаться вверх и вниз… В этом случае кажется, что рычаг не выровнен должным образом с нижней частью окна. Это означает, что стеклоподъемник погнут и оказывает давление на затвор. Регулятор должен быть снят, выпрямлен и правильно смазан. Как только это будет сделано, слайды больше не будут подвергаться стрессу.

Смещенный механизм замка для окон из НПВХ — Детали для дверей и окон DéDannan, Ирландия

  • Описание
  • Дополнительная информация
  • Отзывы (10)
250 мм 400 мм 600 мм 800 мм 1000 мм 1200 мм



Механизм запирания оконного замка со смещенным замком — это именно то, что редуктор в задней части механизма находится сбоку или вдоль края задней пластины, а не посередине (как у встроенного ). Шпора – это стержень, который входит в европаз в окнах ПВХ, иногда называемый запорным стержнем или запорной дорожкой.

Стандартный стопорный механизм U-образной направляющей со смещением. Шпингалетный многоточечный оконный замок UPVC представляет собой зубчатую часть внутри окна, которой управляет ручка привода шпинделя. Этот шпингалет со смещенным грибовидным болтом предназначен для профилей с европазом или без него и может использоваться в оконных системах из алюминия, дерева и ПВХ. Эти механизмы могут быть установлены на боковые или верхнеподвесные окна.

Технические характеристики

    • Лицевая панель 16 мм
    • 20 мм/22 мм/25 мм бэксет
    • Шпиндель 7 мм
    • Высота грибовидного кулачка 8 мм

Важно: Механизмы смещения, выходящие из старых окон ПВХ, скажем, старые столярные окна Munster не будут такими же, как новые, мы все еще можем получить их по специальному заказу, если хотите, поэтому, пожалуйста, используйте кнопку «Свяжитесь с нами». если вы требуете их заказать, но новые подойдут с небольшим маневрированием и терпением. Если вам нужен совет, пожалуйста, свяжитесь с нами. Обычно мы рекомендуем отправить нам по электронной почте изображение вашего старого замка, если вы не уверены. Обратите внимание:  Поставляемый нами запорный механизм может незначительно отличаться от показанного здесь изображения.

Пожалуйста, проверьте заменяемые оконные замки ‘Backset’, это расстояние от передней части замка до центра шпинделя, как показано здесь. Это делается для того, чтобы ваш новый оконный замок встал на место старого, однако, если вы не можете получить точное совпадение, можно открыть отверстие в раме на 1-2 мм с помощью дрели. Также рекомендуется убедиться, что вы заказываете подоконник нужной длины для вашего окна. Этот механизм запирания окон также подходит для большинства окон из ПВХ, а также для ремонта столярных окон Munster. Вам нужны фиксаторы механизма или приемники? Здесь вы можете выбрать один из наших приемников оконных замков.
