Труба на крыше из металлочерепицы: установка, как обойти, видео

Ни один узел не доставляет столько хлопот, как неправильно установленная труба на крыше из металлочерепицы. Казалось бы, производитель металлической кровли предусмотрел все нюансы и максимально упростил процесс монтажа с помощью готовых комплектов и узлов примыкания.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

• Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
• Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
• Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Требования для прохода дымохода через кровлю из металлочерепицы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.

Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Важно! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок.

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.

Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.

Варианты прохода трубы через кровлю из металлочерепицы

Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.

Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Важно! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы.

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300^о кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.

Как вывести трубу через крышу из металлочерепицы

Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.

Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.

Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Важно! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы.

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.

Обустройство прохода в крыше для горячей стальной трубы дымохода

Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.

Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.

Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.

Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.

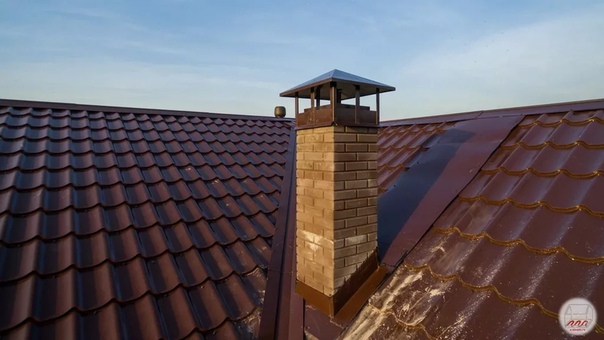

Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.

Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.

Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.

Фартук для дымохода под металлочерепицу

Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.

Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.

Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.

Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.

Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.

Заключение

Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

• высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
• технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
• шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

• Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
• Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
• Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
• Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
• Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
• Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
• Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
• Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

• Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
• Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
• Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
• Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

• Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
• Шаг 2. Лист нужно загнуть наверх на 5 см.
• Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
• Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
• Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

• Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
• Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
• Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
• Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
• Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
• Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
• Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
• Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
• Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
• Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
• Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
• Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
• Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
• Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
• Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
• Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

• Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
• Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
• Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
• Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
• Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
• Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
• Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
• Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

• Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
• Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
• Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
• Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
• Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
• Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
• Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

• Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
• Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
• Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
• Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
• Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
• Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
• Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

• Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
• Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
• Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
• Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
• Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
• Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
• Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
• Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

• Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
• Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
• Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
• Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
• Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
• Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
• Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

гидроизоляция и герметизация примыкания к дымоходу

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним — крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания — простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе — боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию — защиту жильцов и строительных конструкций от атмосферных явлений.

Проход трубы через металлочерепицу — примыкание обход и вывод сэндвич-дымохода

Проход трубы через кровлю из металлочерепицы

Содержание:

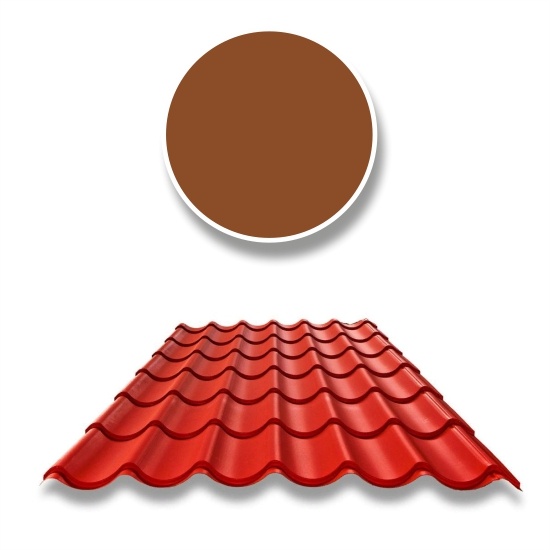

Металлочерепица — самый современный кровельный материал, завоевавший огромную популярность во всем мире и уверенно продолжающий наращивать свою востребованность. Сегодня металлочерепицу производят множество компаний, и каждая стремится предлагать высококачественные изделия, производство которых основано на применении новейших технологий и собственных оригинальных разработок.

Выбор образцов металлочерепицы очень широк. В продаже имеется продукция самых разных цветов и фактур, и любой человек, решивший применить этот стройматериал, обязательно найдет именно то, что нужно в конкретных обстоятельствах.

Совет: Однако приобрести металлочерепицу — только полдела, ее еще нужно установить на крышу. Эту работу лучше доверить профессионалам, хотя при наличии определенного опыта вполне вероятен удачный монтаж собственными силами.

Современные стройматериалы, и черепица в том числе, как правило, отличаются облегченностью монтажного процесса, хотя, конечно, для любого случая есть свои хитрости и нюансы. Так, например, чрезвычайно важным моментом является организация дымохода от камина или печи при крыше, облицованной металлочерепицей.

Выход трубы на кровлю

Вывод трубы

Вывод труб через металлочерепицу является одним из ключевых моментов, потому что, помимо прочего, от безупречного качества таких работ во многом зависит и герметичность кровли, и безопасность всего дома.

Обычно выход дымохода заранее вносят в общий план строительства. Иногда, конечно, могут сложиться ситуации, когда приходится делать вывод труб сквозь покрытие кровли давно стоящего дома — например, если капремонту либо полной замене подлежат сама конструкция кровли или же отопительное устройство.

Вопрос прохода дымоходов через крышу решается еще на ранней стадии проектирования строения и, если проводится ремонт кровли или замена отопительных устройств, то места выходов уже бывают определены.

Это важно: В любых обстоятельствах, есть два нежелательных местоположения для дымоходов. Решая задачу о том, как провести его через металлочерепицу, нужно помнить, что не стоит этого делать через ендовы, так как в этом случае трудно дать гарантию абсолютной герметичности в местах примыкания трубы к кровле. Не рекомендуется монтировать дымоходы и вблизи окон мансард, так как в этом случае даже легкий ветерок может занести дым в помещение.

Опытные профессионалы дают несколько основополагающих советов, которые стоит обязательно иметь в виду:

1. Дымоход, проходящий через металлочерепицу, оптимально располагать близко к коньку — в таком случае основной отрезок трубы будет находиться в достаточно теплой зоне, что намного понизит вероятность образования обильного конденсата и его оседания на внутренней поверхности дымохода.
2. Еще лучше вывести трубу сквозь металлочерепицу непосредственно через сам конек. Тогда монтаж к перекрытию точки примыкания заметно облегчится, на крыше не будут образовываться снеговые карманы и, как следствие, протечки станут исключены.
3. Таким же удовлетворительным решением может стать проход печной трубы через скат около конька. Дымоход защищают от осадков специальным зонтом из того же кровельного материала, однако если он подключен к отопительному оборудованию, то зонт этот становится ненужным, становясь препятствием для удаления не очень горячих продуктов сгорания топлива.

Особое внимание следует уделить проходу сэндвич-трубы сквозь крышу:

• выход трубы будет оптимальным в виде отдельного короба;
• металлочерепицу вокруг дымохода следует укрывать не воспламеняющимся утеплителем, это может быть особо плотная минеральная вата;
• узел прохода избирается в зависимости от формы сечения дымохода — прямоугольной, овальной или круглой.

Вывод дымохода через крышу

Схема вывода дымохода

Для того, чтобы решить вопрос о том, как обойти горючие материалы кровли — тепло-, гидро- и пароизоляцию, деревянную обрешетку, если таковая имеется — следует располагать кирпичные трубы, а также бетонные и керамические, не ближе 15 см от этих элементов, и 25 см в случае наличия керамической трубы, используемой в отсутствие теплоизоляции.

Обход дымоходов металлочерепицей производится посредством устройства на скате кровли фартуков снаружи и изнутри. Начинают установку изнутри, монтируя планки с боковыми элементами снизу и сверху. Нижнюю планку прикладывают к стенке, отмечая линию. Обозначив ее вдоль всего периметра трубы, проделывают далее штробы, с использованием «болгарки», глубиною не меньше 1,5 см. После этого нужно будет смыть пыль и дать высохнуть поверхности. Необходимо помнить, что штроба должна проходить по поверхности, а не по линии шва кирпичной кладки.

После установки и внутреннего фартука, то есть окончания крышной разделки, можно укладывать металлочерепицу вокруг дымохода. Все планки фиксируются одинаковым способом.

Труба круглого сечения через металлочерепицу проводится с помощью кровельной проходки, здесь особое внимание обращено на соблюдение абсолютной герметичности участков соприкосновения дымохода и крыши. Такие силиконовые или резиновые проходки используются также для выхода антенн, вентиляционных устройств, электропроводки и годятся для целого ряда кровельных материалов.

Важно знать: Во всех случаях процесс крышной разделки обязан осуществляться в строгом соответствии установленным нормам строительства и по общеизвестным правилам.

А потому нелишне напомнить еще раз — если нет необходимого опыта и знаний, лучше не пытаться производить такие работы самостоятельно — риск возникновения серьезных проблем достаточно велик, а профессионал отлично справится со всеми поставленными задачами.

Видео про установку проходного элемента Vilpe на металлочерепицу

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т. д.

Примыкание к прямоугольной дымовой трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание дымохода и вентиляции к металлочерепице

Отделочные работы на крыше с использованием металлочерепицы имеют свои особенности.

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

1. Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
2. Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
3. Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

Схема установки фартука вокруг выхода дымохода: 7 – дополнительные бруски обрешетки; 11 – лист металлочерепицы; 13 – уплотнитель; 22 – планка примыкания.

После того как труба выведена через кровельный пирог, следующий этап – это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

• устройство обрешетки и металлочерепицы на проход трубы;
• устройство внутреннего фартука;
• монтаж металлочерепицы;
• устройство наружного фартука.

Необходимые инструменты:

• болгарка;
• диск для распила 2 мм;
• молоток;
• плоскогубцы;
• маркер;
• металлическая линейка.

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

1. Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
2. Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

1. Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
2. Дополнительно проход трубы через кровлю обустроить обрешеткой.
3. Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
4. Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
5. По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
6. Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
7. Штробы заполнить бесцветным силиконовым герметиком.
8. Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
9. Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
10. Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

Следующий этап – это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример обустройства места примыкания дымохода из кирпичной кладки. Но как быть, если труба выполнена из металла и она имеет круглое сечение

Устройство прохода металлической трубы через кровлю

Устройство узла прохода дымохода через кровлю.

Очень часто возникает вопрос, как правильно вывести круглую жестяную дымовую трубу через крышу, которая уже имеет утепление, и как обустроить ее обход. В данном случае потребуется защитить весь кровельный пирог от возгорания. Специалисты рекомендуют при монтаже горючих материалов отдалить их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного короба, который поможет отделить трубу от кровельного пирога. Промежуток между стенками короба и трубы заполняется теплоизоляционным материалом.

Примыкание трубы круглого сечения выполняется по следующей технологии:

1. Гидроизоляционные и пароизоляционные полотна надрезаются конвертом.
2. Края полотен довести до стропил или поперечных балок и зафиксировать их к несущим конструкциям гвоздями или скобами.
3. Далее гидроизоляционная пленка кровельного пирога прижимается брусьями обрешетки, а пароизоляционный слой – основанием для монтажа отделочного материала.
4. Чтобы обеспечить максимальную защиту утеплителя, место примыкания пленок к стенкам короба проклеивается специальной клеевой лентой.
5. Далее рабочая поверхность покрывается металлочерепицей.
6. На трубу надевают юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
7. Фартук надежно закрепляют на конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и умении его можно изготовить самостоятельно.

Проход вентиляции на кровле

Схема устройства монтажа аэратора.

Устройство полноценно вентилируемого пространства в кровле является залогом длительного срока эксплуатации дома. Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия располагают к повышению влажности стен чердачного помещения и мансарды, в слоях кровельного пирога и стропильной системе, что в итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Разные вариации вентиляции в большом ассортименте может предложить современный строительный рынок.

Чтобы обустроить вентиляционные шахты на кровле из металлочерепицы, понадобится:

1. Проходной элемент уложить на металлическую поверхность крыши и обвести его по контуру.
2. Прорезать металлочерепицу по нанесенной линии.
3. Прилагающийся к изделию резиновый уплотнитель фиксируется саморезами к металлическому профилю и тщательно промазывается силиконом.
4. Проходной элемент вентиляции соединяют с резиновым уплотнителем и закрепляют шурупами к кровле.

Кровельные примыкания требуют профессионального подхода. Поэтому все работы на этих участках должны быть выполнены предельно аккуратно и в соответствии с технологическим процессом. Лучше всего перед началом монтажа получить консультацию у специалиста, что станет залогом качественного устройства кровли.

Как вставить каменный дымоход в металлическую крышу

Немой фильм о вшивке металлической крыши в кирпичный дымоход от UnionCorrugating.

Пошагово:

1. Декоративные панели для установки вокруг дымохода.
2. Панели над дымоходом следует снять.
3. Загните ножки вверх по сторонам дымохода примерно на 1 дюйм.
4. Вырежьте две противоположные выемки под 45 градусов в Z-образной застежке (чтобы обеспечить изгиб на 90 градусов).
5. Наклейте бутиловую ленту на нижнюю часть крышки.
6. Отогните затвор на 90 градусов и примените к кровле вдоль одной стороны и половины секции под дымоходом.
7. Закрутите крышку с помощью шурупов с круглой головкой, расположенных на расстоянии четырех дюймов друг от друга.
8. Повторите установку Z-образной заглушки на противоположной стороне дымохода.
9. Вырезать фартук для нижней части дымохода. Подшейте низ фартука, чтобы зацепить его за z-образную застежку.
10. Закрепить фартук в дымоходе с помощью анкеров.
11. Нанесите герметик на фартук в местах, где будут перекрываться боковины.
12. Обрежьте нижнюю часть гидроизоляции боковой стенки под углом 45 градусов и верхнюю часть так, чтобы она огибала восходящую сторону дымохода.
13. Сдвинуть планку боковой стенки на место и закрепить в дымоходе с помощью анкеров.
14. Повторить оклад боковины на противоположной стороне дымохода.
15. Установить два слоя герметика из бутиловой ленты по периметру планки поддона
16. Нанесите герметик на боковую планку в местах, где будут перекрываться лепестки планки.
17. Обрежьте и сложите гидроизоляцию, чтобы отогнуть заднюю часть дымохода и закрыть обшивку боковой стенки.Облицовка поддона должна выходить как минимум на 12 дюймов вверх по плоскости крыши.
18. Приклепать планку противня к планке боковой стенки.
19. Прикрутите фартук к крыше с помощью шурупов с прокладками.
20. Нанесите герметик из бутиловой ленты на нижнюю часть смещенной планки и установите планку на шесть дюймов выше основания дымохода.
21. Закрепите планку винтами с круглой головкой.
22. Закрепите перевернутую опору гидроизоляции к дымоходу с помощью анкеров.
23. Установите контрлеплю с анкерами для кладки по периметру дымохода, закрывая все перевернутые опоры.
24. Обильно нанесите герметик на верхнюю часть контрприкрытия по периметру дымохода.
25. Снимите верхнюю часть нижнего крюка охватывающей ножки кровельной панели, которая проходит вдоль дымохода. Это позволит перекрывающейся панели защелкнуться в этом разделе.
26. Установите панели с подшивкой по месту над фартуком поддона, зацепив за смещенную планку.
27. Обрежьте охватываемую ногу на месте, чтобы она могла плотно прилегать к соседней сплошной панели.
28. Установите панель во всю длину на только что отрезанную штанину.

Легко как 1, 2 … 28

—Union Corrugating не является рекламодателем ProTradeCraft. Мы просто думаем, что их видео полезно.

Герметичная миграция — Старый дом

Моя фирма получает больше звонков по поводу утечек вокруг дымоходов, чем по любой другой проблеме. И чаще всего виной всему является оклад — листовой металл, который обеспечивает водонепроницаемость пересечения дымохода и крыши.Правильная обшивка вокруг дымохода состоит из двух слоев. Первый называется ступенчатым окладом: секции листового металла L-образной формы вплетаются в ряды черепицы и притираются к краю дымохода. Затем следует обратная обшивка: второй слой металла заделывается в стыки дымохода и загибается, чтобы закрыть верх ступенчатой ​​обшивки. Углы особенно уязвимы. Режем и загибаем металл за угол. Даже при качественной установке остается одно небольшое пятно, которое следует заделать высококачественным уретановым герметиком.Этот герметик со временем может расслоиться. Если оклад в хорошем состоянии, проблема должна быть решена путем повторной заливки. Тем не менее, герметик не заменяет надлежащим образом уложенные внахлест гидроизоляционные материалы. Тип металла, из которого изготовлен оклад, зависит от того, где вы живете. Алюминий и оцинкованная сталь — обычный выбор на юге, где я живу. Медь — самая долговечная, но из-за того, что она дорогая, мы видим ее только на высокотехнологичных работах. Еще одно преимущество меди в том, что уголки можно припаять для герметичного соединения.На северо-востоке каменщики неравнодушны к свинцовому фартуку, который мягкий и легко сгибается. Но независимо от того, какой материал используется, он должен быть правильно уложен, чтобы вода не попадала внутрь. Когда дымоход находится у основания ската крыши, мы всегда устанавливаем сверчок, небольшую отводную крышу, которая предотвращает попадание воды в верхнюю часть дымохода. Сверчков обрамляем и обшиваем, как и остальную крышу, а затем полностью покрываем модифицированной битумной мембраной, которая складывается под оклад дымохода.Поверх мембраны укладываем битумную черепицу, чтобы сверчок слился с остальной кровлей. Поскольку дымоходы представляют собой потенциальное проблемное место, проверяйте их раз в год или два на предмет наличия неплотных или отсутствующих мерцаний и трещин в кирпичной кладке. Небольшие трещины можно заделать герметиком, предназначенным для ремонта кладки. Я также рекомендую своим клиентам гидроизолировать свои кирпичные дымоходы каждые несколько лет с помощью герметика на силиконовой основе, который можно наносить с помощью садового опрыскивателя. Не все строители согласны с этим, но это отличный способ предотвратить просачивание воды в кирпич.

Защищена ли ваша крыша от неожиданных повреждений? Посмотрите, подходит ли вам план гарантии на дом.

3 наиболее распространенные причины протечки в дымоходах

Протекание крыши вокруг дымоходов может происходить по разным причинам, например, плохой всплеск на крыше или пористая кладка из-за насыпного кирпича, а некоторые дымоходы даже страдают от множества проблем, которые могут вызывать утечки. Понимание того, почему ваш дымоход может протекать, поможет вам принять более правильное решение по ремонту дымохода, что поможет вам сэкономить деньги.

Вот 3 основных причины утечки в дымоходах

1. Самая распространенная причина номер один, по которой вы увидите протекающую крышу вокруг дымоходов, — это результат проблемы с миганием на крыше, где она встречается с дымоходом. Для кровли вокруг дымохода используются два типа гидроизоляции: базовая или ступенчатая гидроизоляция — это часть или части, которые прикрепляются к самой крыше и образуют L-образный изгиб вдоль стороны дымохода. Следующий тип гидроизоляции называется встречной прошивкой, и его цель состоит в том, чтобы прикрыть верхнюю часть ступенчатой ​​гидроизоляции и не допустить попадания воды за нее.Контрольная планка — это часть, которую вы обычно видите с земли или с дороги, и она обычно устанавливается в каменную стену.

Независимо от того, есть ли у вас крыша из битумной черепицы или металлическая крыша, оклад дымохода может быть одним из самых сложных этапов кровельных работ, требующих наибольшего мастерства, к сожалению для домовладельцев не все кровельные компании знают, как или имеют опыт, как правильно осветлить дымоходы. Многие кровельщики даже не используют оклад дымохода, полагаясь на старый оклад, чтобы новая крыша оставалась сухой.Это редко помогает домовладельцу.

Признаки плохой оклейки дымохода

• Натяжной потолок вокруг дымохода на расстоянии до нескольких футов
• Мягкая или гнилая обшивка дымохода со стороны крыши
• Изогнутая или деформированная черепица рядом с дымоходом и под ним
• Может допускать попадание большего количества воды в дом или здание

2. Не так часто, как протечки, вызванные плохой прокладкой, но все же частой причиной протечки дымохода является просачивание воды, связанное со структурой кладки и цементной крышкой. Дымоходы из каменной кладки не только терпят тяжелые оскорбления со стороны матери-природы, сидящей на крышах домов и зданий, но также подвержены воздействию структуры и большему тепловому удару от быстрого нагрева и охлаждения от тепла, выходящего из них. Все это может сказаться на самом кирпиче или камне, а швы раствора скрепляют кладку.На цементной крышке образуются трещины, позволяющие влаге проникать в кладку, а при морозе эта влага расширяется и может оторвать лицевую часть кирпича или камня, делая кирпич еще более уязвимым для проникновения воды.

Утечки в дымоходе, связанные с кладкой, часто происходят медленнее, более просачивающиеся утечки, которые могут возникать, а могут и не возникать каждый дождь. Может потребоваться большее количество дождя / снега, чтобы пропитать пористую кладку до такой степени, что она протечет внутрь.

Признаки протечки кровли вокруг дымохода из кирпичной кладки

• Лицевая сторона кирпичей оторвана при кладке на крышу
• Кирпич внутри дымохода после дождя темнеет, затем кирпич становится белым
• Утечки обычно медленнее
• Дымоход может протекать, не оставляя пятен на потолке, потому что вода идет изнутри кирпича

3. Третья причина, по которой дымоходы протекают реже, чем плохой оклад или пористая кладка, но все же возникают с некоторой частотой, но на самом деле это вовсе не протечка крыши. Конденсат может возникать в дымоходах и маскироваться под утечку. Чаще всего это происходит, если газовая печь или газовый водонагреватель вентилируется через старую дымовую трубу, или это может происходить в каминах, у которых есть газовые поленья, и футеровка дымохода треснула, что может позволить побочному продукту горения газа — h3O пройти в обход футеровки, контактировать охладить кладку и превратиться в капли воды.Затем эти капли падают обратно в дымоход и кажутся утечками.

Признаки протечки крыши вокруг дымохода из-за конденсации

• Утечки без дождя
• Протекает только в прохладную погоду или в более прохладную погоду
• Отвод газа через дымоход

Как прошить дымоход на гофрированной металлической крыше

Как у всех зашивают дымоходы и ендовы дешевой гофрированной металлической кровлей.Вырежьте фартук для нижней части дымохода.

Это обеспечит водонепроницаемое уплотнение кровельного перекрытия при установке на крышах с различным уклоном и позволит учесть любое движение крыши, — говорит Шарп.

Как прошить дымоход на гофрированной металлической крыше . Мне нужна помощь / совет, как прошить дымоход из дровяной печи Duravent через металлическую крышу (около верха крыши) с шагом 12/13. Проложите дымоход из печной трубы через гофрированную металлическую крышу, и мне нужно знать, что вы делаете водонепроницаемое соединение на крыше.При установке дымохода для дровяной печи на металлической крыше сначала необходимо оценить положение.

Не уверен, правильно ли установили мигающий хомут вокруг трубы печки. С гордостью представляет металлические окантовки в качестве последнего дополнения к своей линейке продукции для металлической кровли и сайдинга. Нанесите герметик на фартук в местах, где перекрываются окантовки боковин.

Металлическая кровля — это оцинкованный листовой металл, изогнутый под углом 90 градусов примерно от 8 до 12 дюймов с каждой стороны угла.Металлическая кровля онлайн также доступна для изготовления оконных элементов, включая водосточные насадки и отстойники, в соответствии с вашими требованиями. Выбор Amazon для гидроизоляции дымохода на металлической крыше.

Посмотрите короткое видео или прочтите стенограмму ниже, чтобы ознакомиться с установкой облицовки торца: Боковые и нижние стороны кажутся простыми, но мне действительно трудно с верхом. Металлическая крыша с небольшой гофрой.

Нет ничего наполовину сомнительного в использовании мигалок, перечисленных для этого дымохода.Я использовал как диафрагму excell с дымоходами excel, так и диафрагму ventis для металлических крыш на дымоходах, и я действительно не нахожу их проще или лучше, чем просто использовать плоскую диафрагму. Обрежьте нижнюю часть гидроизоляции под углом 45 градусов и верхнюю часть так, чтобы она огибала восходящую сторону дымохода.

По краям или ближе, если необходимо расплющить металл. Просверлите небольшое отверстие в этом месте, чтобы отметить центр дымохода. Обведите карандашом контур основания резинового сапога на металлической крыше.

Отогните область под вырезом, пока она не коснется крыши. Сначала закрепите нижний лист кровли рядом с дымоходом, затем установите опорные плиты внизу и по бокам дымохода. Заделайте стороны дымохода загнутыми кусками ступенчатого гидроизоляции под каждым рядом черепицы (фото 4 и 5).

Нанесите небольшую каплю герметика в месте пересечения крыши и дымохода в углу дымохода. Гидравлическое покрытие, которое идет по внешнему краю крыши, а также вокруг вентиляционных отверстий и дымоходов, которые могут быть в вашем доме, — это место, в котором чаще всего возникают утечки.Работа с быстрой вспышкой настолько проста, что вы больше никогда не будете искать другой продукт для высвечивания крыш.

Прибейте его к крыше по верхнему краю. Темы, затронутые на этом сайте, включают действия, в которых существует вероятность серьезной травмы или смерти. Однако металлические сверчки со швами на вершине или внутри системы могут протекать независимо от количества нанесенного герметика.

Обшивка дымохода с системой резиновой крыши очень сложна.Металлическая крыша из гофрированного картона для дровяной печи: Dektite # 2 (dfe102b), квадратный черный EPDM, гибкий трубопровод, домкрат, гидроизоляция dektite (для труб диаметром 1.

Получите это сразу после свадьбы, 20 января. Оцинкованные кровельные гвозди примерно через каждые 6 дюймов. Я устанавливаю гофрированную металлическую крышу (ультравысокая), и мне нужно осветить кирпичный дымоход.

Ногами пригладьте гидроизоляцию по контуру крыши. Вставьте загиб и припаянную перемычку дымохода на место за дымоходом.Сверчок может быть изготовлен из битумной черепицы и рубероида или прошит металлом.

Убедитесь, что кровельный оклад имеет правильную складку в основании; Закрепите фартук в дымоходе с помощью анкеров. Его используют для заделки щелей между стенами и пересекающимися крышами.

Начните с размещения оклада на вертикальной поверхности (стене или дымоходе). Девушка-производитель крыш сказала мне, что они не делают ничего подобного, и порекомендовала это. Я поговорил с 2 людьми в магазине и одним из сотрудников компании Vicwest и получил 3 разных рекомендации.

Быстрая вспышка означает, что больше не нужно беспокоиться о резке или изменении формы металлических накладок. Прикрутите его так, чтобы он плотно прилегал к неровностям металлической крыши. У меня есть гидроизоляция, сделанная в местной мастерской для верхней стороны дымоходов с соответствующей гофрой.

Поместите ступеньку поверх герметика и на дымоход. Я должен зажечь дымоход в том месте, где он проходит через гофрированную металлическую крышу с выступами в дюймах o. Наденьте резиновый чехол на трубу, чтобы проверить посадку.

Металлические гофрированные кровли ничем не отличаются.Меня больше не беспокоит металлическая крыша. После надежного прикручивания нанесите еще одну полоску силикона по краю и нанесите немного силикона на все винты.

Парень из печного цеха посоветовал мне связаться с производителем крыши, чтобы получить какой-нибудь гидроизоляционный слой, который соответствовал бы выступам моего металла. Дымоходы на металлических крышах необходимо прошить, чтобы создать водонепроницаемое уплотнение вокруг трубы и предотвратить утечки через крышу. Гидроизоляция крыши с алюминиевым покрытием на краях основания гарантирует, что изделие может быть подогнано к металлическому профилю крыши.

Забить 2 кровельных гвоздя в кровлю и крышу. По мере приближения бокового основания к фартуку ендовы, ему необходимо будет придать форму, чтобы он лежал в нижней желобковой части кровли, чтобы второй лист кровли лежал ровно. Устройство кровельного перекрытия — это составная часть любой кровли, обеспечивающая защиту от любых погодных условий.

Обрежьте оклад в центре резинового чехла кровельным ножом так, чтобы он плотно прилегал к трубе. Поместите дымоход там, где он будет связан с печью, и отметьте центр дымохода на потолке.Хомут прикреплен к плоской панели, которую они привинчивают (или приклепывают) к панели крыши, а затем заполняют зазоры действительно толстым силиконовым герметиком.

Дымоход находится на краю крыши.

Штифт на кровлю

Штифт на конструкции крыши

Цинк Темная лошадка металлической кровли Цинковая крыша стоит

Classic Metal Roofs, LLC (С изображениями) Металлочерепица, Недорого

Значок на * Creek Road Fireplace

Значок коттеджного дома

Значок в интерьере современного дома

Значок в цветовой гамме экстерьера

Пин-ди-Дестинаси

Мигает, Крыша и сверчок на Pinterest

Штифт на металлической кровле

Как установить металлическую крышу вместо черепицы на вашем

Значок дома идеи

Установка медного сверчка на дымоход Металлическая крыша, лист

TRUTEN ™ рифленый с медной окантовкой в ​​ресторане.Приходит

Штифт на крыше

Штифт на срок службы металлической кровли

Штифт на дымоходе

Штифт на кровельной планке позади дымохода

Важность установки металлического перекрытия дымохода для жилищного строительства

Есть случай, когда вы живете в районе с экстремальной погодой. В таком состоянии важно сохранить в безопасности мигание дымохода. В самом деле, металлический оклад дымохода необходимо установить, потому что он защищает ваш дом от воды, которая просачивается в ваш дом.

Если вы не знаете, что течет, а вода продолжает течь, медленно, но верно она повредит потолки и стены дома. Давайте поговорим подробнее о мигании дымохода, чтобы вы могли использовать его для максимальной защиты своего дома.

Гидроизоляция дымохода — хороший вариант для домов с металлической крышей. Люди предпочитают использовать этот оклад из-за тонкого и гибкого дизайна. Чтобы заменить старый оклад дымохода или установить новый, необходимо проделать несколько простых шагов.

• Сначала удалите старую планку дымохода.
• Очистите поверхность вокруг крыши, включая поверхность вокруг соединителя гидроизоляции трубы.
• Нарисуйте контур места для установки новой планки.
• Установите новую планку дымохода и затяните установку, прикрутив ее и нанеся силикон. Вы можете добавить другие детали, например штормовой воротник или шов.
• Последнее, что нужно сделать, это установить заглушку, и промывка дымохода готова к использованию.

В настоящее время вы можете легко купить набор для перекрытия дымохода для металлической крыши в Интернете или в магазинах, расположенных недалеко от вашего жилого помещения. Пакет дымохода для металлической кровли состоит из:

1. Заглушка для внешней части
2. Заглушка для внутренней части
3. Труба герметика
4. Передняя планка
5. Задняя планка
6. Боковая планка

Обычно, вы получите 3-дюймовые оклады, будь то передний, задний или боковой оклад.Это зависит от продукта и производителя. Дымоход доступен в различных цветах, чтобы сделать его более стильным и красивым при нанесении на металлическую крышу. Основная функция — герметизация и защита основания дымохода от протечек. Просто купите новый комплект для промывки дымохода, если старая промывка отсутствует.

Перед установкой дымохода для гофрированной металлической кровли необходимо учесть несколько важных моментов.

Сначала необходимо очистить область рядом со старой перепрошивкой или там, где вы хотите установить перепрошивку.

Просто очистите поверхность, пока она не станет гладкой и сухой. Целью этого действия является предохранение смыва от пузырьков во время процесса установки. Если в конопатке есть пузырьки, значит, есть место для прохождения воздуха, и монтаж недостаточно плотный, чтобы удерживать оклад. В результате промывка не работает, и дождевая вода может проходить через дымоход.

Во-вторых, при установке оклада нужно учитывать и перекрытие.

Лучше сделать перекрытие от 4 до 6 дюймов. Функция состоит в том, чтобы убедиться, что мигающие сегменты слипаются и предотвращают зазоры и утечки. Вы можете использовать металлические шурупы или гвозди, чтобы надежно удерживать мигающие сегменты.

Используйте правильные инструменты при выполнении проекта. Например, вы можете использовать пистолет для гвоздей, чтобы вставить гвозди в оклад, чтобы предотвратить растрескивание во время процесса установки.

В-третьих, если вы видите, что гидроизоляция исчезла из-за коррозии или повреждения, вам необходимо установить гидроизоляцию дымохода в гофрированной металлической крыше.

Лучше замените оклад на новый, если вокруг него ржавчина. Гидроизоляция легко подвержена коррозии, поскольку она сделана из алюминия, оцинкованной стали и меди. Одна из причин, по которой оклад не работает, заключается в том, что оклад залит кровельной смолой.

Просто замените его прямо сейчас, прежде чем дождевая вода пройдет через оклад и не повредит ваши потолки или стены. Из-за состояния материала вы должны регулярно проверять состояние дымохода, чтобы вы знали, что с установкой проблем нет.

Наконец, вы знаете, что установка металлического перекрытия дымохода очень важна. Идеальный оклад дымохода защищает металлическую крышу от протечек, которые могут повредить стену и потолок. Вы можете установить комплект для окантовки дымохода самостоятельно, внимательно следуя инструкциям.

Установить перепрошивку непросто, и делать это нужно идеально; в противном случае это не принесет пользы, потому что вода все еще течет через установку гидроизоляции.

Обшивка крыши и дымохода: водонепроницаем ли ваш дом?

Представьте, что вы наслаждаетесь тихой ночью у себя дома перед телевизором, вдали от сумасшествия жизни.Будете ли вы смотреть фильм, спортивную игру или даже реалити-шоу?

Вдруг вы слышите, как капает. Осмотревшись в поисках источника капающего звука, вы, наконец, найдете его…

Это идет с потолка! Итак, вы заходите на чердак и замечаете, что это, возможно, сам дымоход.

Почему у вас течет дымоход? Разве кирпич и раствор не водонепроницаемы? Также есть крышка, которая идет над отверстием дымохода. Разве это не должно удерживать воду?

Реальность такова, что, к сожалению, дымоходы протекают каждый день и наиболее частой причиной является мигание .

Что такое мигание дымохода?

Гидроизоляция — это любой тонкий кусок металла и уплотнение, которое используется для предотвращения попадания воды внутрь вашего дома. Мы обсуждали мигание на крышах в нашей предыдущей статье «Исследование протечек крыши: 3 неожиданные причины протечек в крышах и гидроизоляция дымоходов кладки».

Дымоход находится в основании трубы. Именно слои металла или герметика предназначены для обеспечения водонепроницаемого уплотнения между дымоходом и линией крыши.

Эта защитная система изготавливается с использованием множества различных средств и технологий. Однако самый ответственный атрибут перепрошивки прост; он должен быть водонепроницаемым.

Когда наша команда приезжает, чтобы исследовать негерметичный дымоход, мы всегда учитываем мигание в месте соединения дымохода с линией крыши.

Причина, по которой мы считаем это наиболее важным аспектом перепрошивки, заключается в том, что для существует множество различных способов ее установки. Стиль оклада, способ его установки и тип материалов, которые используются для завершения установки, различаются в зависимости от типа дымохода и крыши.

Стили прошивки:

Перекрытие может быть выполнено несколькими способами.

• Форма оклада больше зависит от специалиста и типа дымохода, чем от окончательного стиля, который работает лучше других.
• Гидроизоляция может следовать за одним швом раствора непрерывно, придавая гидросмеси чистый вид.
• Мост также может быть понижен, чтобы он выглядел как лестница, спускающаяся вслед за дымоходом.
• Наконец, популярным методом является диагональный стиль, который скользит сквозь раствор и кирпич.

Дело в том, что все эти стили полезны при правильной установке. Существует четыре основных типа окладов, которые подходят для каменного дымохода:

1. Ступенчатый оклад

   Ступенчатый оклад — это оклад, который встроен в черепицу.Она может быть изготовлена ​​из самых разных материалов, в зависимости от типа кровли и ее уклона.

   В кровле из гонтовой черепицы гидроизоляция искусно вплетается в черепицу или кровельные материалы, чтобы защитить шов между дымоходом и крышей.

2. Счетчик мигает

   Встречный оклад устанавливается над ступенчатым окладом параллельно дымоходу.

   Если система представляет собой каменную дымовую трубу, то ответная планка должна быть втерта в систему, чтобы большая часть воды не могла пройти в обход шва счетной планки и ступенчатой ​​планки.

   Для всех других методов обратная обшивка может быть выполнена с использованием облицовки кирпичом и камнем, винила, деревянной планки или жесткой доски.

3. Сверчки

   Хотя это и не является стилем или типом прошивки, при исследовании прошивки следует учитывать роль сверчка.

   Сверчок — это коньковая конструкция, которая используется для перемещения воды по крыше с одной части крыши на другую. Сверчок обычно такой же, как и остальная часть крыши, но это не всегда так.

   предоставлено Pro Roofing NW

4. Могут быть установлены сверчки меньшего размера, покрытые металлическим окладом. В любой дымовой трубе более 30 дюймов должен быть сверчок. Сверчок может быть изготовлен из битумной черепицы и рубероида или прошит металлом. Однако металлические сверчки со швами на вершине или внутри системы могут протекать независимо от количества нанесенного герметика.

5. Резина

   Обшивка дымохода с системой резиновой крыши очень сложна.В большинстве случаев важно использовать квалифицированного мастера, чтобы обернуть слой резинового материала ступенчатым гидроизоляционным слоем, а затем противодействовать ему с помощью алюминия или меди.

   Это трудоемкий процесс. Если есть какие-либо ошибки, утечки проявятся в углах, где сложнее всего поддерживать герметичность.

Гидроизоляционные материалы

Оклады могут быть изготовлены из самых разных материалов. У каждого есть свои преимущества и недостатки ( i.е. производительность, долговечность, цена и т. д. ).

Некоторые из различных материалов перечислены ниже:

• Алюминий: Алюминий — наш самый популярный материал для 90% наших проектов. Он может быть покрыт порошковой краской, чтобы гармонировать с эстетическими акцентами дома, обладает отличной прочностью и прост в использовании для квалифицированного специалиста.
• Медь : Медь, окаймляющая дымоход, часто считается идеальным материалом из-за ее долговечности, внешнего вида и пластичности.Это также самый дорогой материал из всех вариантов жилого дома. Стоимость часто оправдывает результат из-за безупречного внешнего вида и исключительных погодных условий.
• Свинец : Свинцовая прокладка более популярна в северных районах страны. Материал исключительно податлив и удобен в работе. Хотя это не популярная альтернатива алюминию и меди из-за своей токсичности, правильный установщик может создать водонепроницаемое решение из этого материала.
• Flash Seal : Flash Seal и уплотнительная ткань являются временным решением при ухудшении состояния гидроизоляции.Это экономичное и простое в установке решение. Однако на эту систему сильно влияют элементы, и ее следует использовать только тогда, когда нет другой альтернативы.
• Винил или ПВХ: Гидроизоляция из ПВХ и винила чрезвычайно рентабельна; тем не менее, они не обладают способностями к атмосферным воздействиям, которые присущи металлической окантовке. Обычно эти типы материалов используются для встречной гидроизоляции поверх ступенчатой ​​гидроизоляции, которая встроена в черепицу.
• Гофрированный металл: Металл, используемый для кровли конструкции, является гофрированным, и этот тип металла следует использовать при кровле металлической крыши.Иначе невозможно обзавестись уплотнением и предотвратить окисление.

Смешивание материалов для оклейки — смешивать или не смешивать?

При обнаружении сложных систем мигания необходимо проконсультироваться со специалистом.

Смешивание металлов, таких как медь и алюминий, может иметь неблагоприятные последствия в виде окисления, которое приведет к отказу системы. Лучшее практическое правило — хранить вместе одинаковые материалы в системах.

Примером может быть соединение алюминиевой ступенчатой ​​планки с алюминиевой контрольной планкой.Допустимо сочетать алюминий или медь с отсутствием металлических материалов, таких как винил или дерево, в случае сборных деревянных планок.

Заключительные слова совета

Облицовка дымохода — один из первых пунктов, которые мы проверяем на каждой дымовой трубе, потому что вода из таких утечек может проявляться по-разному.

В большинстве случаев, связанных с черепицей, алюминиевый оклад с соответствующим стилем встречного оклада подойдет. Опыт мастера, выполняющего проект, даже более важен, чем материалы.

Правильные элементы в чужих руках — рецепт катастрофы (внутри вашего дома). Обрезка угла в этой области может привести к сгниванию обшивки крыши и к разрушению гипсокартона.

Если вы ищете подходящего профессионала для работы с дымоходом и миганием, которому вы можете доверять и знать, что работа будет выполнена на высшем уровне, не ищите ничего, кроме Chimney’s Plus.

Позвоните нам, и мы позаботимся о том, чтобы ваш дымоход выдерживал непогоды.

Наша программа летнего служения (SSP) лежит в основе нашего бизнеса, потому что она направлена ​​на поддержание дома и поддержание отношений с соседями, которые владеют этими домами. В течение следующих нескольких недель и месяцев вы будете получать информацию о том, когда компания Chimneys Plus будет в вашем округе работать с домами в вашем районе. Не стесняйтесь планировать свое собственное обслуживание в любой момент и убедитесь, что дымоход и камин готовы к использованию осенью и зимой.

Понимание плюсов и минусов металлической крыши

Энергоэффективна ли металлическая кровля?

Согласно Metal Roofing Alliance, металл является одним из наиболее энергоэффективных кровельных материалов и может сэкономить до 40% энергии в вашем доме.Существуют различные варианты отделки, которые могут обеспечить дополнительную энергетическую выгоду. Обычная неокрашенная металлическая крыша будет отражать больше солнечного излучения, чем асфальтовая крыша, которая обычно поглощает и удерживает тепло. Но для домов в более теплом климате металлические кровельные системы с предварительно окрашенным или гранулированным покрытием не только отражают солнечную энергию, но и охлаждают ваш дом, переизлучая большую часть того, что поглощается солнечной радиацией.

Как установить металлическую крышу?

Рассматривая металлическую крышу, убедитесь, что вы нанимаете подрядчика, который знаком с материалом.Одним из преимуществ металла является его сверхлегкий вес. Фактически, вес металла составляет примерно половину веса асфальта. Можно установить металлическую крышу над старой крышей, что избавит от лишних затрат и хлопот, связанных с отрывом. (Если вы пойдете по этому маршруту, обязательно проконсультируйтесь с подрядчиком по кровельным работам по поводу вашего конкретного дома.) В отличие от многих других кровельных материалов, металлическую крышу можно легко установить зимой.

Есть ли необходимость в обслуживании?

Хорошие новости: металлические крыши устойчивы к таким болезням, как плесень, насекомые и гниль.Но то, что металлические крыши служат дольше, чем асфальтовая черепица, не означает, что они не требуют ухода.

Алюминий и медь мягче стали, поэтому вероятность их появления вмятин выше. Старайтесь, чтобы ветки дерева не терлись о металл, так как это может повредить его отделку. То же самое и с желобом, в котором может скапливаться мусор.

Также будьте осторожны при смешивании металлов — некоторые металлы вступают в реакцию при попадании в другие металлы. Поговорите со своим подрядчиком, если вы хотите смешать металлы на разных участках крыши или когда металлы находятся рядом с участками, включая водостоки, крепеж, отделку и дымоходы.

Как получить правильное страховое покрытие для вашей крыши

Хотя можно сэкономить в течение нескольких месяцев или лет, чтобы заменить старую крышу, внезапное повреждение от чего-то вроде урагана не дает вам такой возможности. Вот почему так важно иметь правильную страховку домовладельцев. (Узнайте больше о защите вашего дома с помощью страховки домовладельцев от ERIE.)

Замена крыши — один из самых дорогих домашних проектов, с которым когда-либо сталкивался бы любой домовладелец. В зависимости от размера, материала и наклона вашей крыши AngiesList.com сообщает, что замена крыши обычно стоит от 4900 до 14100 долларов.

В Erie Insurance мы понимаем, как усердно вы работаете, чтобы сделать свой дом домом, и мы здесь, чтобы защитить его. Варианты восстановления крыши различаются в зависимости от политики; поэтому важно понимать, что покрывает ваша страховка домовладельца.
